2 INTRODUCCIÓN Introducción Lo mejor de ambos mundos Energía Clase A Nivel sonoro 76 dB(A) Alto rendimiento y bajo nivel sonoro, sin contrapartidas, de 60 a 470 kW. AquaStream3G es la primera enfriadora del mercado que satisface los requisitos más exigentes en lo que respecta a la eficiencia energética y a los niveles sonoros…al mismo tiempo.

3 Vista general de la gama

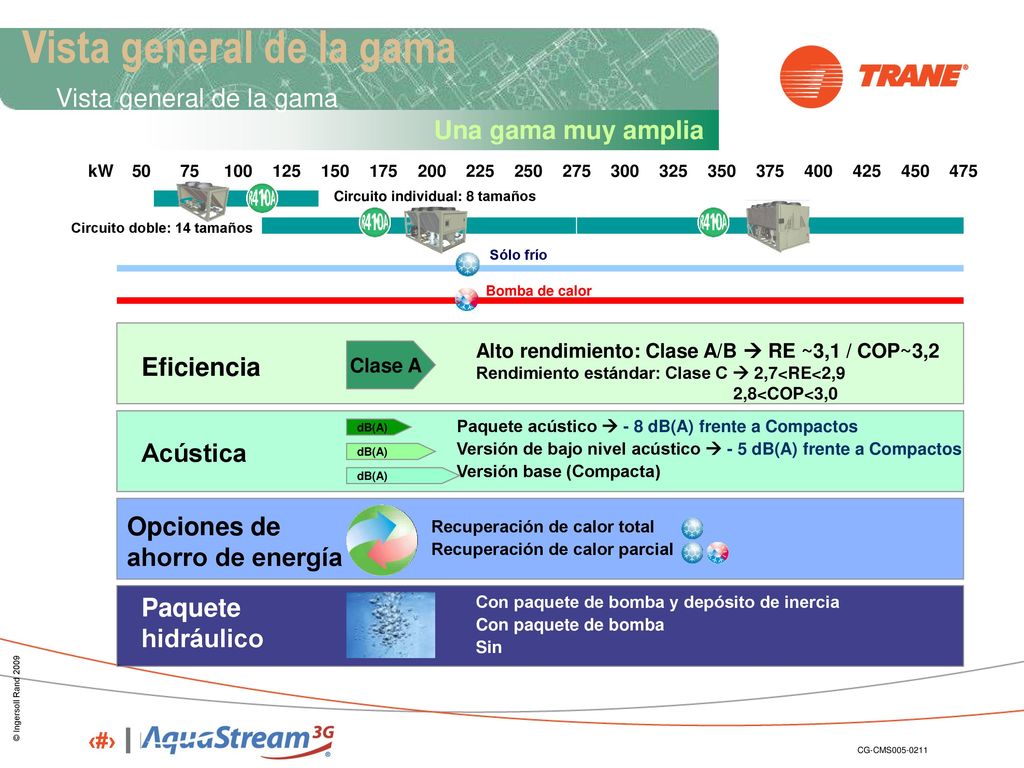

Una gama muy amplia kW 50 75 100 125 150 175 200 225 250 275 300 325 350 375 400 425 450 475 Circuito individual: 8 tamaños Circuito doble: 14 tamaños Sólo frío Bomba de calor Alto rendimiento: Clase A/B  RE ~3,1 / COP~3,2 Rendimiento estándar: Clase C  2,7<RE<2,9 2,8<COP<3,0 Eficiencia Clase A Paquete acústico  - 8 dB(A) frente a Compactos Versión de bajo nivel acústico  - 5 dB(A) frente a Compactos Versión base (Compacta) dB(A) Acústica Opciones de ahorro de energía Recuperación de calor total Recuperación de calor parcial La gama AquaStream3G cuenta con 22 modelos entre 50 y 470 kW en tres carcasas diferentes, tanto en las versiones de refrigeración como de bomba de calor. Son posibles dos niveles de rendimiento: alto rendimiento en las unidades de la clase A con un RE superior a 3,1 y COP superior a 3,2 , de acuerdo con la clasificación Eurovent rendimiento estándar en la clase C, con un RE comprendido entre 2,7 y 2,9 y COP entre 2,8 y 3,0. Con respecto a la acústica, hay 3 versiones disponibles: La versión básica, llamada compacta, que ofrece los niveles sonoros normales en productos similares del mercado Una versión de bajo nivel acústico, que ofrece un promedio de -5 dB (A) en comparación con la versión compacta En última instancia, las unidades con paquete acústico ampliado ofrecen una reducción de ruido de -8 dB (A) en comparación con el modelo básico. Cualquier AquaStream3G ofrece, en cada uno de los 22 tamaños (potencias), la opción de 6 versiones para responder a las exigencias de rendimiento y acústicas. Teniendo en cuenta la eficiencia energética, están disponibles opciones de ahorro de energía como la recuperación de calor. En última instancia, se puede dotar a todas las unidades con los componentes hidráulicos: bombas y depósitos de inercia. Paquete hidráulico Con paquete de bomba y depósito de inercia Con paquete de bomba Sin

4 EFICIENCIA Y NIVELES SONOROS

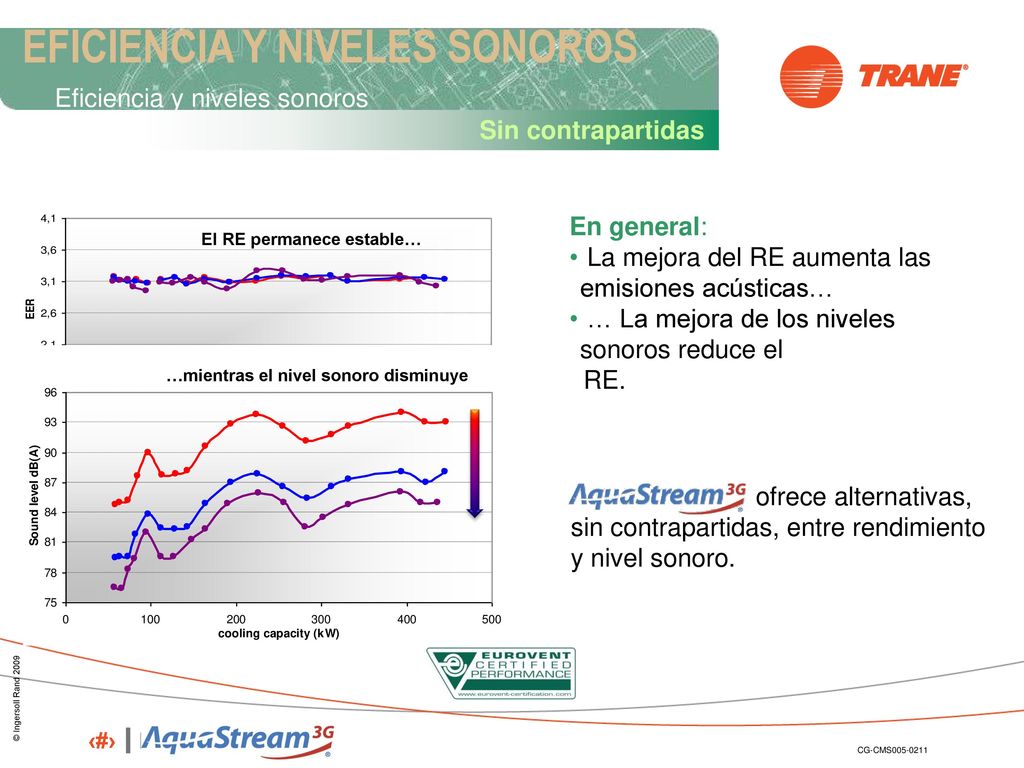

Sin contrapartidas En general: La mejora del RE aumenta las emisiones acústicas… … La mejora de los niveles sonoros reduce el RE. El RE permanece estable… …mientras el nivel sonoro disminuye ofrece alternativas, sin contrapartidas, entre rendimiento y nivel sonoro. Muchas aplicaciones, a menudo ubicadas en áreas de sensibilidad acústica, deben cumplir requisitos acústicos muy exigentes. En la mayoría de los casos, la mejora de los niveles sonoros se consigue a costa de la eficiencia energética que incorporan las unidades gracias a ventiladores y al volumen de aire. La variedad de combinaciones de carcasas, intercambiadores de calor, cajas del compresor y ventiladores utilizada en AquaStream3G permiten a Trane ofrecer para cada potencia concreta una unidad optimizada que proporciona eficiencia, nivel sonoro o, incluso mejor, ambos aspectos al mismo tiempo, sin ninguna contrapartida.

5 Eficiencia Eficiencia Ahorros directos - 26.409 kWh

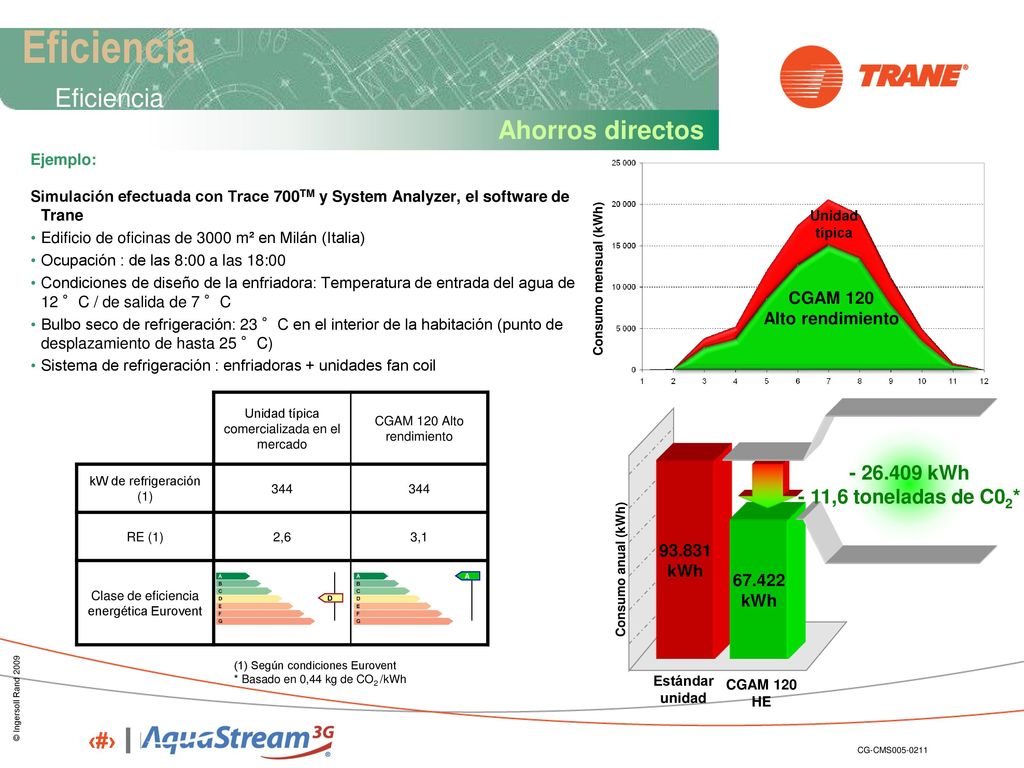

Ejemplo: Simulación efectuada con Trace 700TM y System Analyzer, el software de Trane Edificio de oficinas de 3000 m² en Milán (Italia) Ocupación : de las 8:00 a las 18:00 Condiciones de diseño de la enfriadora: Temperatura de entrada del agua de 12 °C / de salida de 7 °C Bulbo seco de refrigeración: 23 °C en el interior de la habitación (punto de desplazamiento de hasta 25 °C) Sistema de refrigeración : enfriadoras + unidades fan coil Unidad típica Consumo mensual (kWh) CGAM 120 Alto rendimiento Unidad típica comercializada en el mercado CGAM 120 Alto rendimiento kW de refrigeración (1) 344 RE (1) 2,6 3,1 Clase de eficiencia energética Eurovent kWh - 11,6 toneladas de C02* 93.831 kWh 67.422 kWh No es necesario decir que debido a las normas medioambientales y de construcción actuales, el consumo energético es una cuestión de importancia fundamental para todos hoy día. Concretamente, en lo que se refiere a enfriadoras, la certificación Eurovent incorpora un sistema de etiquetas* que clasifican la eficiencia energética de los equipos. Queremos ofrecer un ejemplo específico de lo que representa e implica realmente la diferencia que hay entre dos enfriadoras con eficiencias diferentes. El ejemplo utilizado aquí es el de un sistema típico de enfriadora y unidad fan coil en un edificio de oficinas. En este caso, hemos comparado una unidad típica de la Clase C disponible en el mercado con una unidad de la gama AquaStream3G. Ambas tienen una potencia equivalente. Aunque las dos unidades funcionan de la misma forma, la diferencia de consumo eléctrico es considerable, puesto que el ahorro anual es de más de  kWh a favor de la unidad de la Clase A. Es fácil calcular el beneficio económico utilizando la tarifa eléctrica de cada país. Por otra parte, tenemos que cuantificar el impacto medioambiental en términos de las emisiones de CO2 no producidas. Si usamos la tasa promedio europea de 0,44 kg de CO2 /kWh, el cálculo muestra que la AquaStream3G de alto rendimiento ahorra 11 toneladas de CO2 frente a la unidad típica disponible en el mercado, lo que representa el consumo anual de una a dos familias medias europeas (según el país). El alto rendimiento ofrece ganancias considerables y contribuye a la protección del medio ambiente. * Nota para el ponente: Clase A: >= 3,1 EER - Clase B: [2,9 ; 3,1[ - Clase C: [2,7 ; 2,9[ - Clase D: [2,5 ; 2,7[ Clase E: [2,3 ; 2,5[ - Clase G: < 2,3 Consumo anual (kWh) A D (1) Según condiciones Eurovent * Basado en 0,44 kg de CO2 /kWh Estándar unidad CGAM 120 HE

6 MAPAS DE FUNCIONAMIENTO

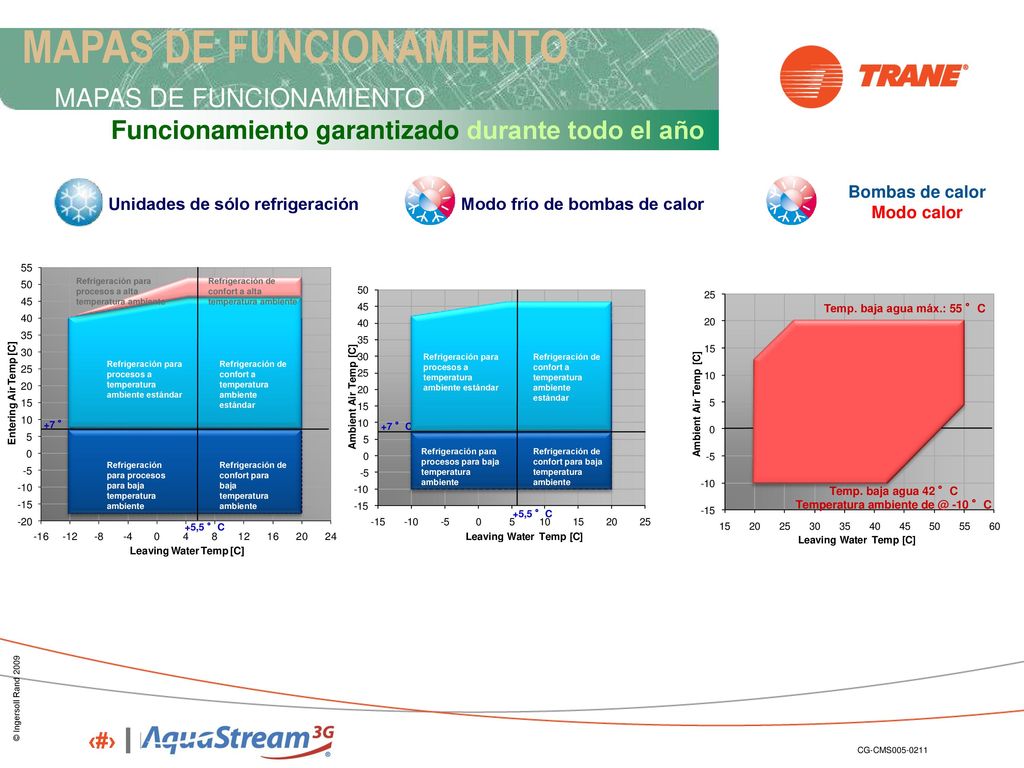

Funcionamiento garantizado durante todo el año Bombas de calor Modo calor Unidades de sólo refrigeración Modo frío de bombas de calor Refrigeración para procesos a alta temperatura ambiente Refrigeración de confort a alta temperatura ambiente Temp. baja agua máx.: 55 °C Refrigeración para procesos a temperatura ambiente estándar Refrigeración de confort a temperatura ambiente estándar Refrigeración para procesos a temperatura ambiente estándar Refrigeración de confort a temperatura ambiente estándar +7 °C +7 °C Refrigeración para procesos para baja temperatura ambiente Refrigeración de confort para baja temperatura ambiente Refrigeración para procesos para baja temperatura ambiente Refrigeración de confort para baja temperatura ambiente Temp. baja agua 42 °C Temperatura ambiente -10 °C +5,5 °C +5,5 °C El rango de funcionamiento permite una amplia gama de aplicaciones, bien sea por exigencias geográficas, por temperaturas ambiente altas o bajas o porque la propia aplicación exige temperaturas del agua extremas. Las enfriadoras Aquastream3G ofrecen la posibilidad de funcionar a temperaturas ambiente comprendidas entre 52 °C y -18 °C, con la posibilidad de proporcionar agua de -12 °C a 20 °C. Esto permite, por ejemplo, cumplir condiciones de aplicación de terminales de agua o de techos enfriados (generalmente 14/18 °C) . En el modo calor, las bombas de calor funcionan a -10 °C, con la posibilidad de suministrar agua a 42 °C a una temperatura ambiente de -10 °C. Pueden proporcionar agua caliente hasta 55 °C.

7 ESTRUCTURA DE LA UNIDAD
Fabricación de la unidad Diseñada para ser eficiente Intercambiadores de calor Optimizado para R410A Filtro de agua de serie Controles avanzados - Adaptive controlTM - Algoritmos patentados Válvula de expansión electrónica Rendimiento a carga parcial mejorado Control de refrigerante mejorado Compresor diseño optimizado En lo que respecta al rendimiento, el diseño reúne los mejores elementos para ofrecer una eficacia óptima. Toda la gama AquaStream3G funciona con refrigerante R410A; por esta razón, todos los componentes están optimizados para obtener el máximo rendimiento cuando funcionan conjuntamente. El centro de excelencia de compresores de Trane ha puesto todos sus esfuerzos en optimizar el diseño del compresor con respecto al R410A y, en especial, a la resistencia de los cojinetes. Se han seleccionado cuidadosamente los intercambiadores de calor para conseguir los mejores enfoques, es decir, transmitir el máximo de energía al agua. Nuevo circuito frigorífico patentado para mejorar el funcionamiento del modo calor: fiabilidad y eficacia  debe prestarse especial atención a que se salga el aceite y evitar que se produzcan problemas con los líquidos. La expansión se efectúa mediante una válvula de expansión electrónica, a diferencia de las válvulas de expansión termostáticas que se utilizan en las unidades convencionales disponibles en el mercado. Tiene por objetivo controlar mejor el flujo del refrigerante, especialmente a carga parcial, a fin de aprovechar el mejor ESEER. Asimismo, el controlador de enfriadoras Trane CH530, mediante sus algoritmos de control patentados, actúa como centro inteligente que gestiona una estrategia global destinada a la optimización del consumo de energía. Por ejemplo, favorece siempre el funcionamiento a carga parcial en los circuitos a fin de obtener el mayor provecho del ESEER. Circuito frigorífico Diseño específico de Trane

8 ESTRUCTURA DE LA UNIDAD

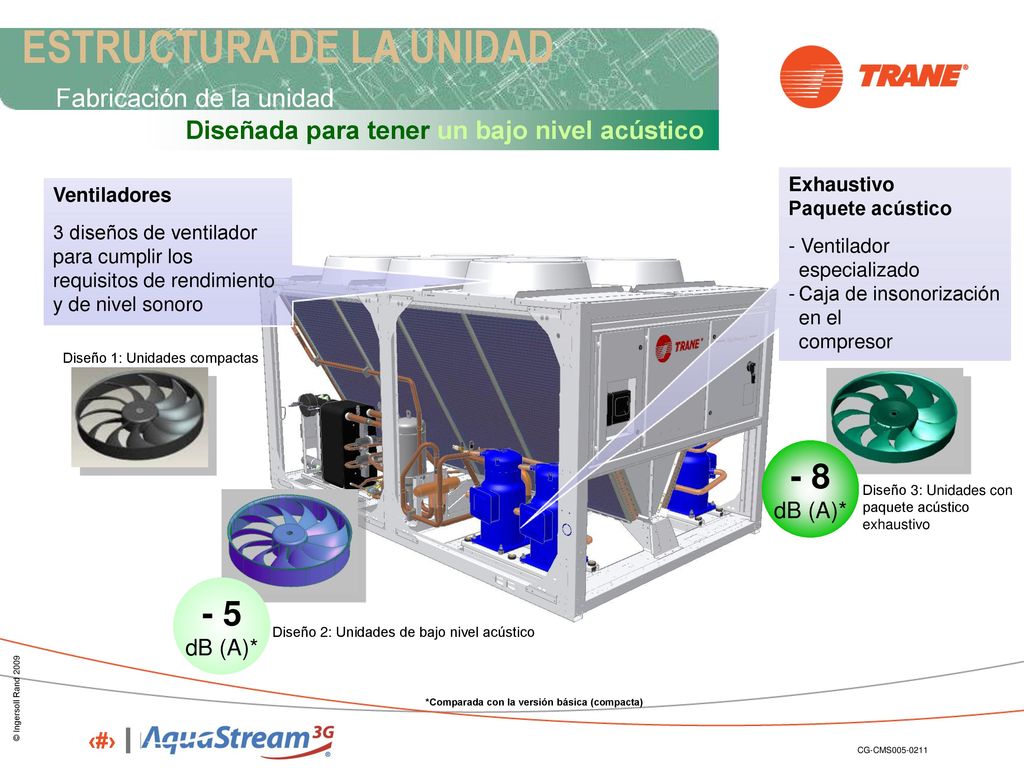

Fabricación de la unidad Diseñada para tener un bajo nivel acústico Exhaustivo Paquete acústico - Ventilador especializado Caja de insonorización en el compresor Ventiladores 3 diseños de ventilador para cumplir los requisitos de rendimiento y de nivel sonoro Diseño 1: Unidades compactas - 8 dB (A)* Diseño 3: Unidades con paquete acústico exhaustivo A fin de cumplir los diversos requisitos de niveles sonoros, Trane ha diseñado y optimizado especialmente no menos de 3 ventiladores diferentes: uno para cada versión. Asimismo, se ha puesto una gran atención en el diseño de las tuberías de refrigerante a fin de evitar vibraciones y, lo que es más importante, la propagación de las mismas, que pueden causar transmisión de ruido y, en algunos casos, la rotura. A su vez, el paquete acústico exhaustivo incorpora el ventilador más silencioso de la gama Trane, capaz de reducir el ruido de -8 dB (A) en la unidad base y en la camisa aislante de ruido de los compresores. - 5 dB (A)* Diseño 2: Unidades de bajo nivel acústico *Comparada con la versión básica (compacta)

9 Módulo hidráulico Módulo hidráulico Altamente personalizable

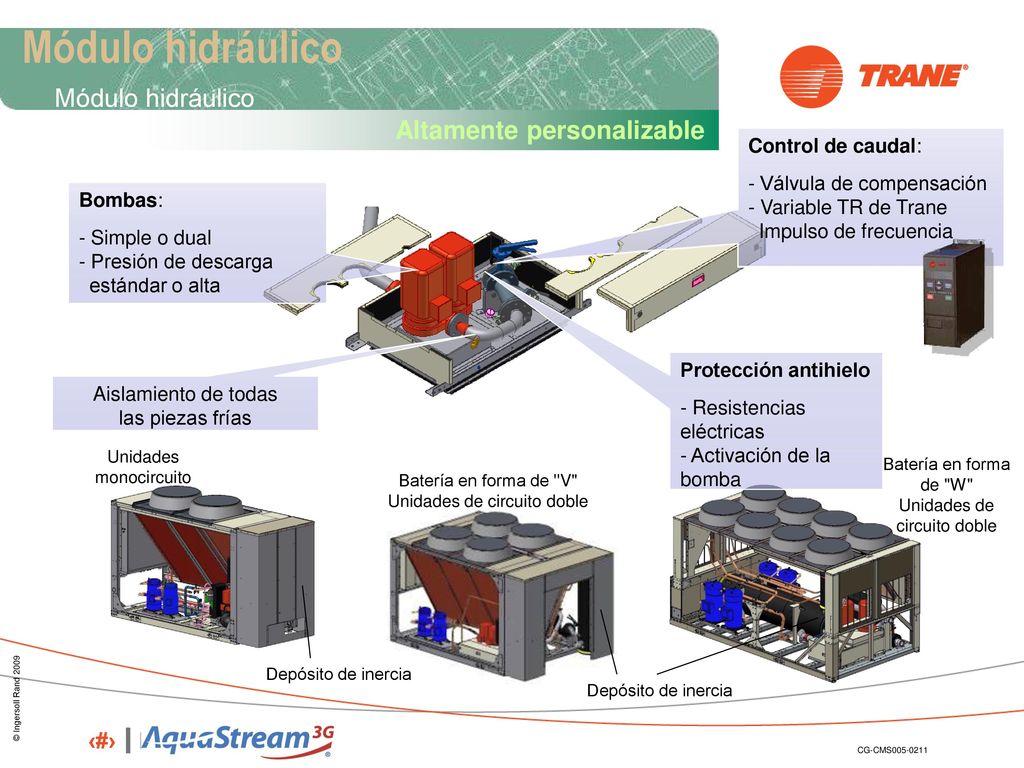

Control de caudal: Válvula de compensación Variable TR de Trane Impulso de frecuencia Bombas: Simple o dual Presión de descarga estándar o alta Protección antihielo Resistencias eléctricas Activación de la bomba Aislamiento de todas las piezas frías Unidades monocircuito Batería en forma de "W" Unidades de circuito doble Batería en forma de "V" Unidades de circuito doble Los componentes hidráulicos desempeñan una función destacada en el rendimiento de la unidad y en la instalación. El paquete de bomba se suministra en 4 versiones: Bomba simple o doble que ofrecen redundancia para la seguridad en funcionamiento Presión de descarga normal (estándar) o elevada para aplicaciones con pérdida de carga importante en la red de agua (altura del edificio, etc.) Todas las piezas frías están completamente aisladas para impedir el riesgo de condensación. La protección antihielo para invierno se realiza por medio de baterías eléctricas en la carcasa y la activación de la bomba con el fin de mantener el agua en movimiento. En última instancia, se logra el control de caudal apropiado por medio de la válvula de compensación, que viene incorporada como estándar. Para lograr la mejor eficacia de las bombas, se puede ajustar el flujo de agua mediante un impulso de frecuencia variable Trane de la serie TR. Esto permite que la bomba utilice solamente la cantidad adecuada de energía para desplazar el agua. El depósito de inercia, en caso de necesitarse, está situado en el lateral de la unidad o en el interior de la misma, según la versión. Depósito de inercia Depósito de inercia

10 Recuperación de calor total

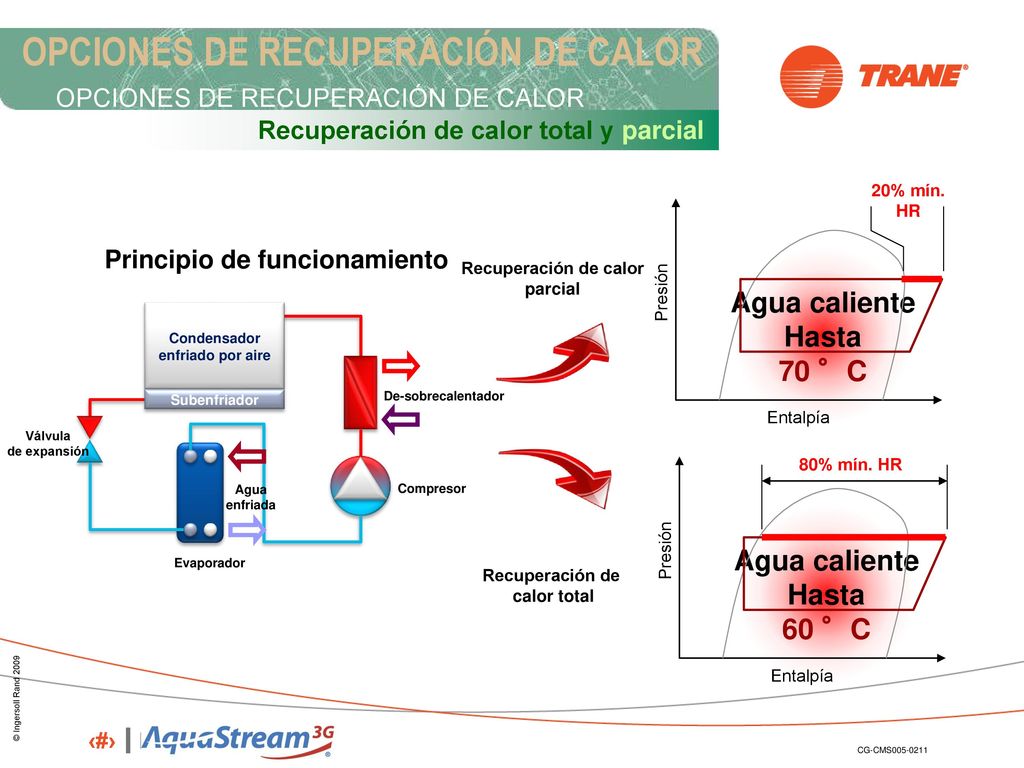

Agua caliente Hasta 70 °C Presión Entalpía 20% mín. HR OPCIONES DE RECUPERACIÓN DE CALOR OPCIONES DE RECUPERACIÓN DE CALOR Recuperación de calor total y parcial Principio de funcionamiento Recuperación de calor parcial Condensador enfriado por aire De-sobrecalentador Subenfriador Válvula de expansión Agua caliente Hasta 60 °C Presión Entalpía 80% mín. HR Agua enfriada Compresor La recuperación de calor es una forma inteligente de aumentar el rendimiento general del sistema, ya que permite recuperar el calor rechazado a través del condensador y utilizarlo efectivamente. La recuperación parcial de calor, llamada también de-sobrecalentamiento, permite recuperar la energía en la descarga del compresor y del agua caliente de un circuito secundario de hasta 70 °C. Esta solución se suele usar frecuentemente para el precalentamiento de agua caliente sanitaria. A su vez, la recuperación total de calor va más allá y usa el 80% de la energía para condensar el refrigerante y calentar una red de agua secundaria. Evaporador Recuperación de calor total

11 Facilidad de mantenimiento

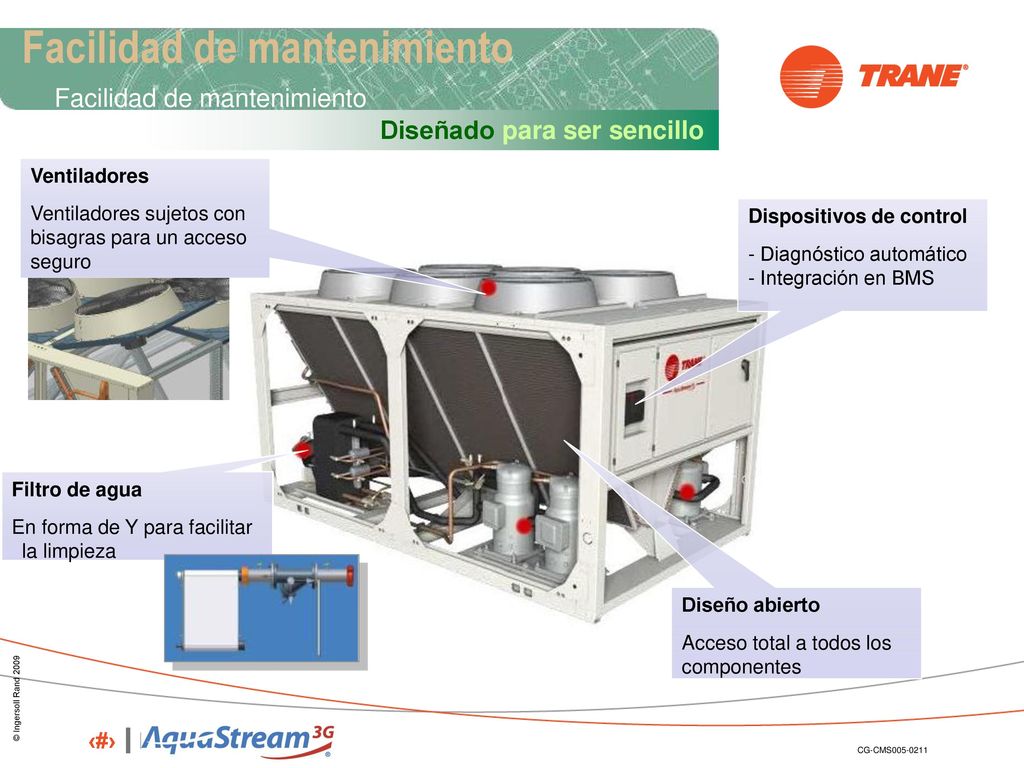

Diseñado para ser sencillo Ventiladores Ventiladores sujetos con bisagras para un acceso seguro Dispositivos de control Diagnóstico automático Integración en BMS Filtro de agua En forma de Y para facilitar la limpieza La facilidad de mantenimiento es un aspecto fundamental de la puesta en marcha y de los trabajos de mantenimiento y reparación. El diseño abierto de las enfriadoras AquaStream3G permite acceder a cualquier componente (compresores, válvulas, puertos de presión, etc.) muy fácilmente, puesto que están situados a una distancia con respecto al borde de la unidad que no sobrepasa los 300 mm. Los ventiladores van montados en bisagras para ofrecer un acceso fácil y seguro desde el exterior de la unidad en el caso de que tengan que repararse. Se puede obtener acceso total al paquete de bomba con sólo extraer 2 paneles. Por último, Los controles, que generan diagnósticos automáticos, facilitan la localización de averías. Asimismo, la total compatibilidad con los sistemas de gestión de edificios (Lon, Modbus) permite el control remoto, lo que facilita las tareas de servicio. Diseño abierto Acceso total a todos los componentes

12 Estética Diseño abierto  Eficiencia  Facilidad de mantenimiento

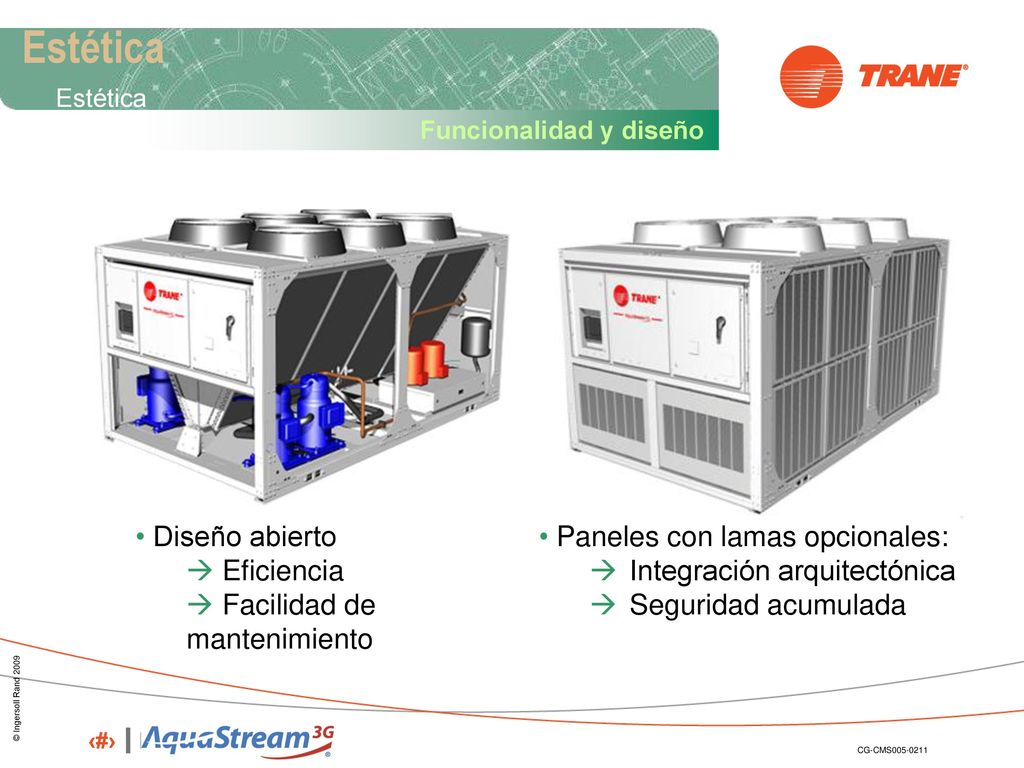

Funcionalidad y diseño Diseño abierto  Eficiencia  Facilidad de mantenimiento Paneles con lamas opcionales: Integración arquitectónica Seguridad acumulada El diseño abierto desempeña un papel importante en el rendimiento y la facilidad de mantenimiento. Si se desea prestar más atención a la estética, se encuentran disponibles paneles con lamas para facilitar la integración arquitectónica. Los paneles con lamas pueden ser muy útiles en instalaciones donde prima la seguridad y en las que es necesario proteger los componentes internos de la unidad contra agentes externos (como los fenómenos atmosféricos), o para impedir que personas desprevenidas se lesionen.

13 DISPOSITIVOS DE CONTROL

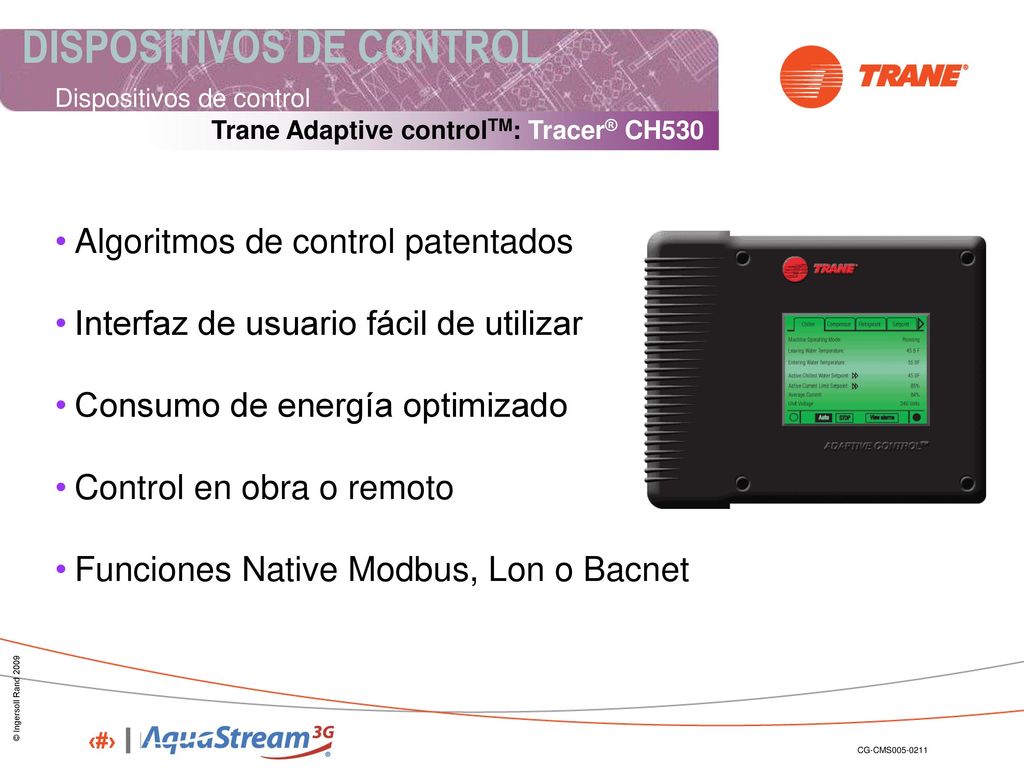

Trane Adaptive controlTM: Tracer® CH530 Algoritmos de control patentados Interfaz de usuario fácil de utilizar Consumo de energía optimizado Control en obra o remoto Funciones Native Modbus, Lon o Bacnet Los algoritmos de control adaptativo incorporados en AquaStream3G usan estrategias patentadas para reaccionar ante condiciones normales, externas o adversas. Estos algoritmos sofisticados maximizan de forma inteligente los tiempos de actividad y protegen al equipo contra daños. El control adaptativo, que puede gestionarse mediante sencillas interfaces del sistema, asegura que la enfriadora permanezca conectada en línea, aun cuando otros controles exijan que se apague la enfriadora. La nueva tecnología sensora mejora el control de la válvula de expansión electrónica, lo que aumenta todavía más el rendimiento. Al mismo tiempo, la automatización de edificios Tracer Summit ofrece la optimización energética en todo el sistema y el edificio. El personal del edificio puede controlar fácil y rápidamente las condiciones de funcionamiento en la enfriadora, en obra o a distancia mediante la web.

14 SERVICIO Elite StartTM Contratos Trane Select

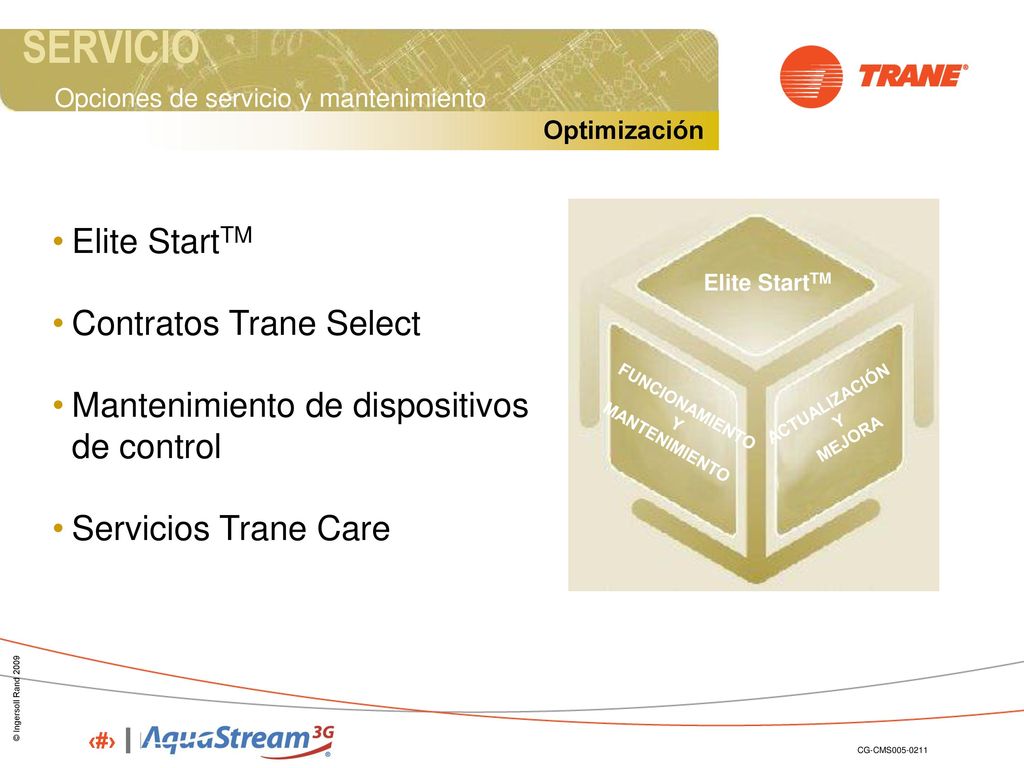

Opciones de servicio y mantenimiento Optimización Elite StartTM Contratos Trane Select Mantenimiento de dispositivos de control Servicios Trane Care Elite StartTM FUNCIONAMIENTO MANTENIMIENTO Y ACTUALIZACIÓN MEJORA Y Los competentes técnicos formados en nuestras fábricas se encargan de poner el equipo de Trane en marcha. La puesta en marcha por parte de Trane garantiza que el sistema no sólo ha quedado correctamente instalado, sino también configurado y ajustado con precisión para funcionar según los requisitos que usted haya especificado. Para mantener su equipo funcionando con la máxima eficiencia, Trane le ofrece sus expertos técnicos en el mantenimiento y la reparación de los sistemas, así como las piezas de repuesto necesarias para ello. Nuestra gama completa de piezas de repuesto para HVAC, tanto las específicas de Trane como las genéricas, combinada con nuestra avanzada red de logística asegura un servicio rápido y fiable. Incluso en el caso poco probable de que el equipo se averiase, el tiempo de parada sería el mínimo. Los Contratos Trane Select se adaptan a las necesidades, a los negocios y a las aplicaciones. Incluyen varios niveles de servicios, desde asistencia las 24 horas del día, los 7 días de la semana, hasta una cobertura total de piezas y mano de obra, incluida la gestión y mantenimiento del sistema durante toda su vida útil. Los servicios Trane Care ofrecen una amplia gama de productos de actualización para satisfacer sus necesidades en cuanto a fiabilidad, ahorro de energía y respeto por el medio ambiente.

15 FIABILIDAD Circuito frigorífico patentado
Conocimientos y experiencia de Trane Circuito frigorífico patentado Análisis avanzado de elementos finitos Pruebas de diseño ampliadas Control de calidad riguroso Pruebas sistemáticas realizadas en fábrica antes de enviar la unidad La fiabilidad del equipo es uno de los requisitos fundamentales de los clientes, ya que nadie está dispuesto a adquirir un equipo con un elevado riesgo de fallos. Circuito frigorífico patentado para mejorar el funcionamiento del modo calor: fiabilidad y eficacia  debe prestarse especial atención a que se salga el aceite y evitar que se produzcan problemas con los líquidos. Gracias al método de análisis de elementos finitos, se ha prestado especial atención a la estructura de las unidades y a las tuberías y conexiones para que puedan resistir condiciones más exigentes, tanto de transporte, de funcionamiento como de resistencia a los terremotos. Las enfriadoras AquaStream3G fueron sometidas a pruebas exhaustivas en más de 30 unidades en nuestros laboratorios antes de lanzarse al mercado. Las pruebas más importantes incluyeron el rendimiento, el sonido, las vibraciones y los límites de resistencia y de funcionamiento. Asimismo, Trane ha puesto en práctica un riguroso control de calidad de la producción, en el que se comprueban absolutamente todas las unidades producidas para asegurar que cada una de ellas proporciona el rendimiento exigido antes de entregarse al cliente. Los procesos de fabricación de Trane tienen la certificación ISO9001.

16 La enfriadora y bomba de calor más silenciosa y eficaz de todos los tiempos

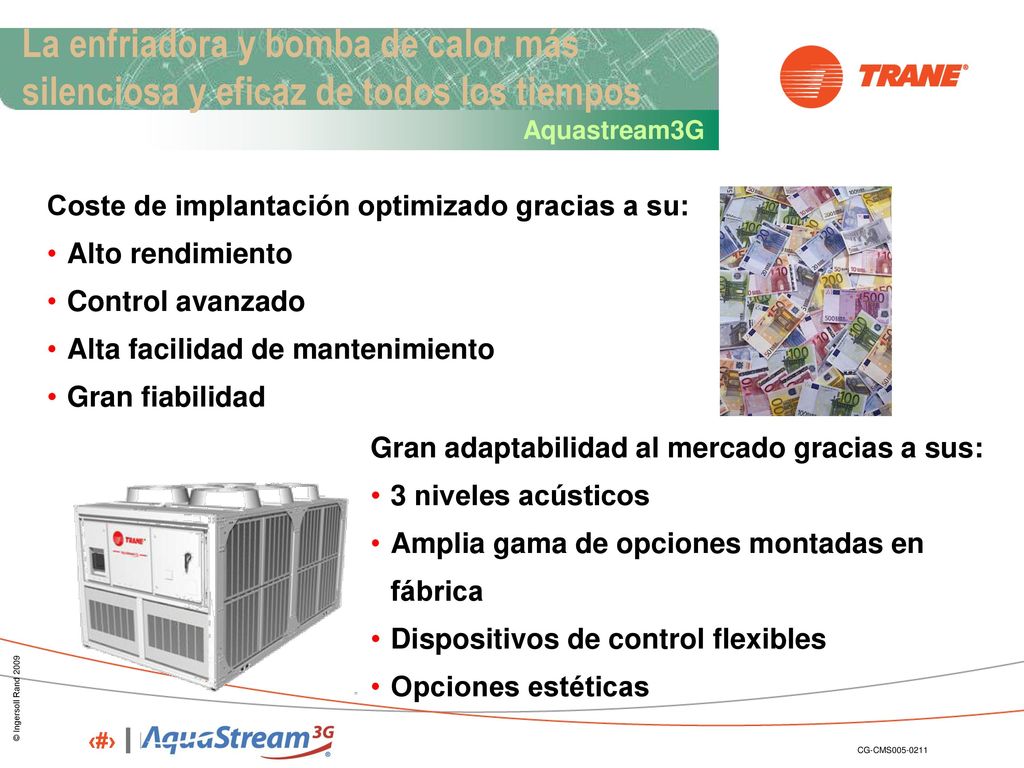

Aquastream3G Coste de implantación optimizado gracias a su: Alto rendimiento Control avanzado Alta facilidad de mantenimiento Gran fiabilidad Gran adaptabilidad al mercado gracias a sus: 3 niveles acústicos Amplia gama de opciones montadas en fábrica Dispositivos de control flexibles Opciones estéticas En resumen: AquaStream3G es la enfriadora más eficiente y silenciosa del mercado actual. Gracias a la gran variedad de versiones y opciones, se adapta fácilmente a las necesidades de los clientes más exigentes con la fiabilidad que ha llevado a Trane a ser líder del sector.

17 LLÁMENOS Llámenos Llame a su socio Trane local
Su ingeniero Trane le puede aconsejar de forma fiable para optimizar selecciones y aplicaciones de su AquaStream3G. Trace 700TM Chiller Plant Analyzer permite obtener fácilmente comparaciones entre plantas. Trane System Analyzer es una herramienta de análisis comparativo para realizar evaluaciones preliminares de sistemas HVAC basadas en rendimiento energético y económico. TRACE™ 700 analiza los efectos energéticos y económicos de prácticamente cualquier configuración de sistema de HVAC En resumen: AquaStream3G es la enfriadora más eficiente y silenciosa del mercado actual. Gracias a la gran variedad de versiones y opciones, se adapta fácilmente a las necesidades de los clientes más exigentes con la fiabilidad que ha llevado a Trane a ser líder del sector.
