ENSAYOS DE MATERIALES JORGE A. HOLMBERG

Presentación del tema: "ENSAYOS DE MATERIALES JORGE A. HOLMBERG"— Transcripción de la presentación:

1 ENSAYOS DE MATERIALES JORGE A. HOLMBERG

2 TIPOS DE ENSAYO EXISTEN DOS TIPOS

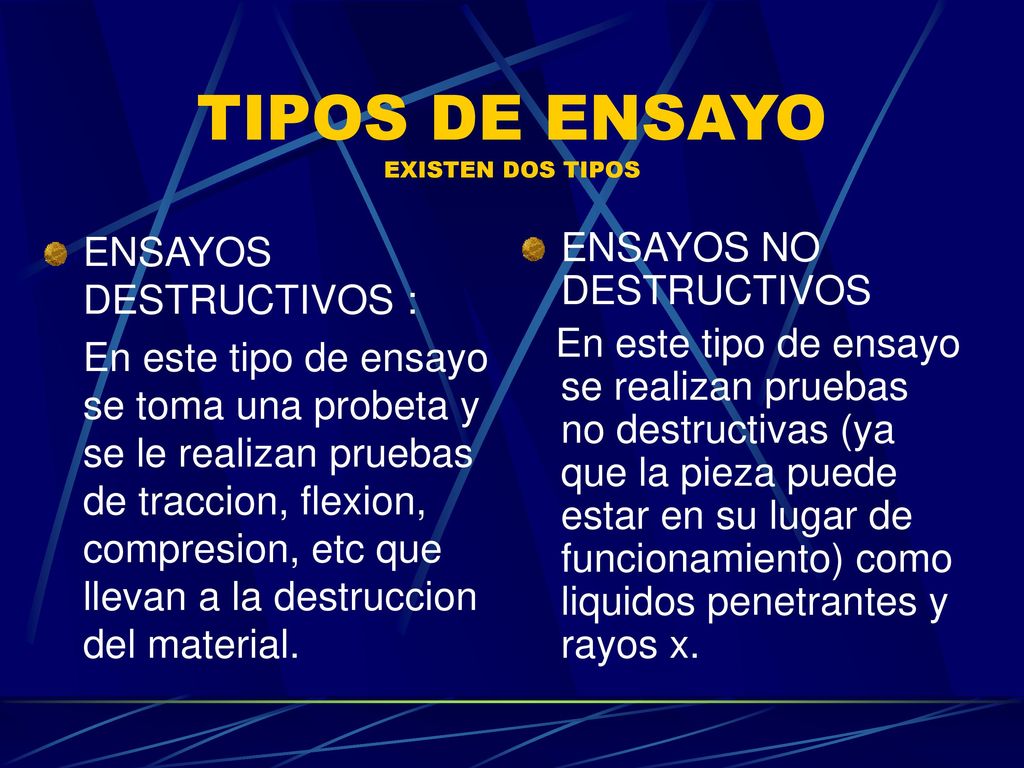

ENSAYOS DESTRUCTIVOS : En este tipo de ensayo se toma una probeta y se le realizan pruebas de traccion, flexion, compresion, etc que llevan a la destruccion del material. ENSAYOS NO DESTRUCTIVOS En este tipo de ensayo se realizan pruebas no destructivas (ya que la pieza puede estar en su lugar de funcionamiento) como liquidos penetrantes y rayos x.

3 DESCUBRIMIENTO Hace algo más de un siglo, en 1895, Wilhelm Konrad Röntgen, científico alemán, descubrió una radiación (entonces desconocida y de ahí su nombre de rayos X) que tenía la propiedad de penetrar los cuerpos opacos.

4 RAYOS X Y CRISTALES METALICOS
El descubrimiento de los rayos X revolucionó el antiguo campo de la Cristalografía, que hasta entonces había estudiado la morfología de los minerales. La interacción de los rayos X con los cristales demostró que los rayos X eran radiación electromagnética de longitud de onda del orden de metros y que la estructura interna de los cristales era discreta y periódica, en redes tridimensionales, con separaciones de ese orden. Esto hizo que, ya desde el siglo pasado, la Cristalografía se convirtiera en un aspecto básico de muchas ramas científicas y en especial de la Física y Química de la materia condensada

5 Los rayos X son invisibles a nuestros ojos, pero producen imágenes visibles cuando usamos placas fotográficas o detectores especiales para ello. Los rayos X son radiaciones electromagnéticas, como lo es la luz visible, o las radiaciones ultravioleta e infrarroja, y lo único que los distingue de las demás radiaciones electromagnéticas es su llamada longitud de onda, que es del orden de m.

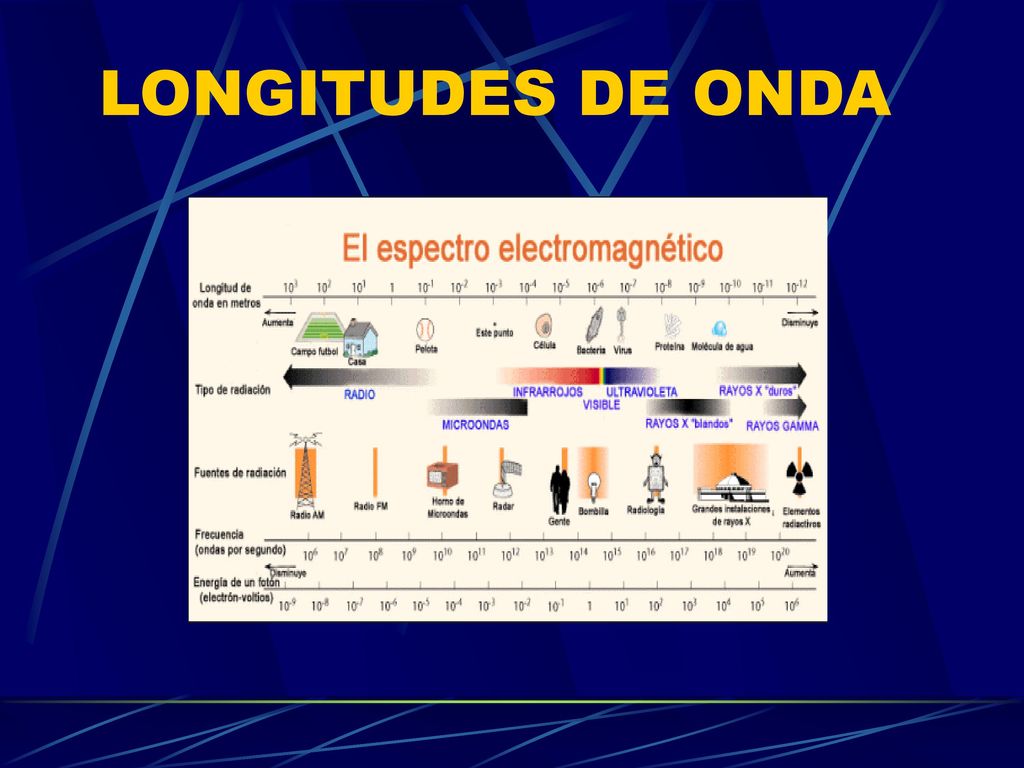

6 LONGITUDES DE ONDA

7

8 De casi todos son conocidas las aplicaciones de los rayos X en el campo de la Medicina para realizar radiografías, angiografías (estudio de los vasos sanguíneos) o las llamadas tomografías computarizadas.

9 APLICACIONES A LOS MATERIALES?
Los rayos x tienen la capacidad y la fuerza de penetracion para pasar a traves de los materiales. Al pasar cierta cantidad de rayos es refractada por lo que no aparecera en la pelicula al otro lado de la probeta lo cual nos indica discontinuidades o imperfecciones dentro del material que no se pueden observar a simple vista.

10 Radiografias de materiales Radiografias de acero de bajo y alto carbono. La perlita es escasa en los aceros de bajo carbono y aumenta hasta ocupar casi todo el espacio en los aceros de alto carbono. Los granos oscuros son de ferrita y los granos claros son de perlita

11 Proceso de soldadura por arco electrico El flujo de una enorme corriente eléctrica produce la fusión de la punta del electrodo y de la superficie de las piezas. El recubrimiento del electrodo ayuda a generar una atmósfera y una escoria que protegen al metal líquido de la oxidación y de otros agentes externos.

12 Dado que en la soldadura se producen cambios en la estuctura de los materiales por las altas tempueraturas que funden tanto el material como el electrodo es uno de los lugares donde mas se realiza el ensayo no destructivo por RAYOS X ya que a simple vista la soldura se puede ver de bien pero no se sabe como ha quedado por dentro hasta despues de una radiografia Imagen de una soldadura sin falla Imagen de una soldadura con falla ( por falta de penetracion )

13 Por ultimo cabe señalar que los ensayos por rayos x se pueden realizar en terreno y con equipos relativamente pequeños por lo que se pueden realizar analisis en piezas o partes sin tener que desmontarlas de su lugar de funcionamiento.
