Desarrollo de los sistemas móviles

Presentación del tema: "Desarrollo de los sistemas móviles"— Transcripción de la presentación:

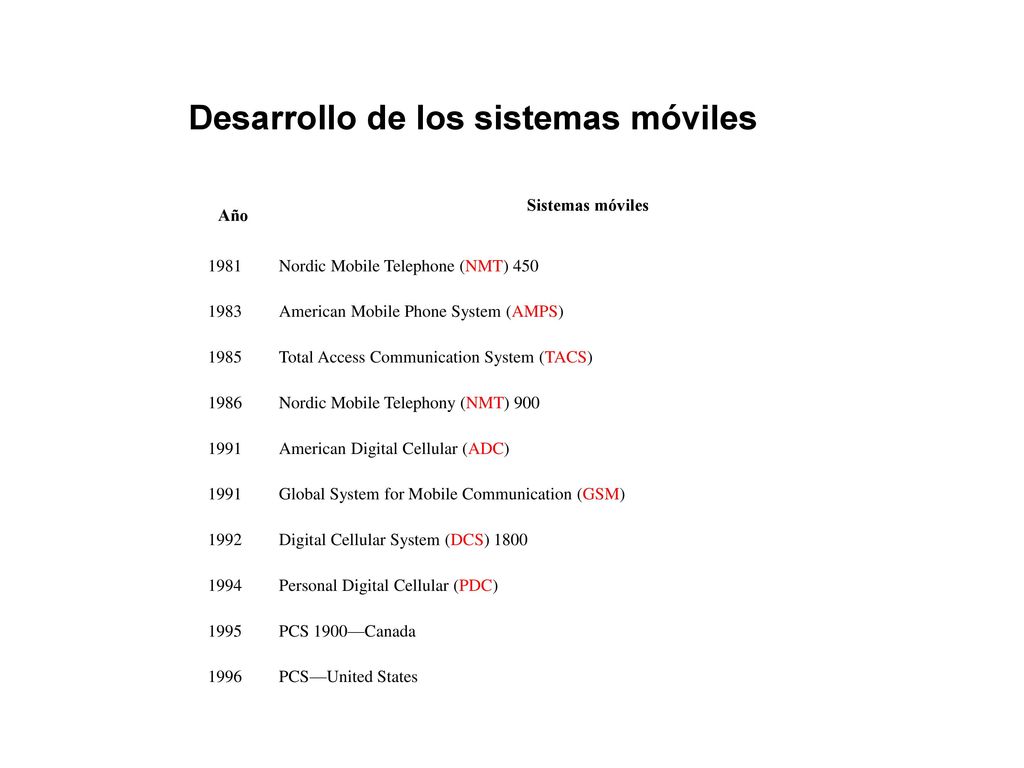

1 Desarrollo de los sistemas móviles
Año Sistemas móviles 1981 Nordic Mobile Telephone (NMT) 450 1983 American Mobile Phone System (AMPS) 1985 Total Access Communication System (TACS) 1986 Nordic Mobile Telephony (NMT) 900 1991 American Digital Cellular (ADC) Global System for Mobile Communication (GSM) 1992 Digital Cellular System (DCS) 1800 1994 Personal Digital Cellular (PDC) 1995 PCS 1900—Canada 1996 PCS—United States

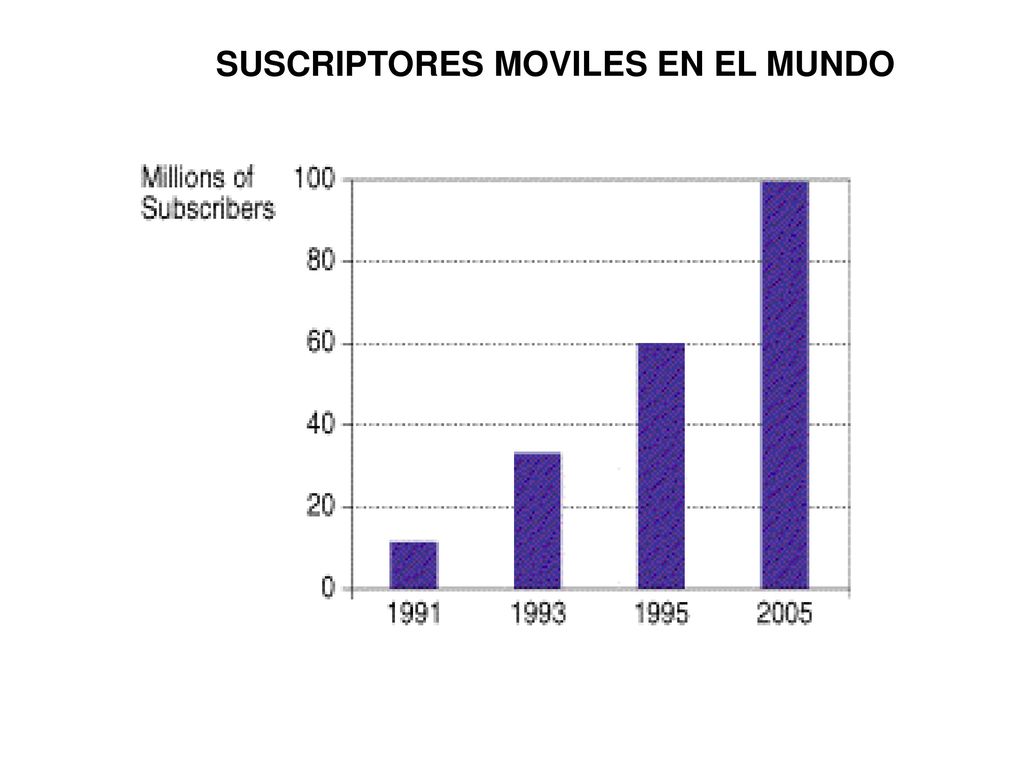

2 SUSCRIPTORES MOVILES EN EL MUNDO

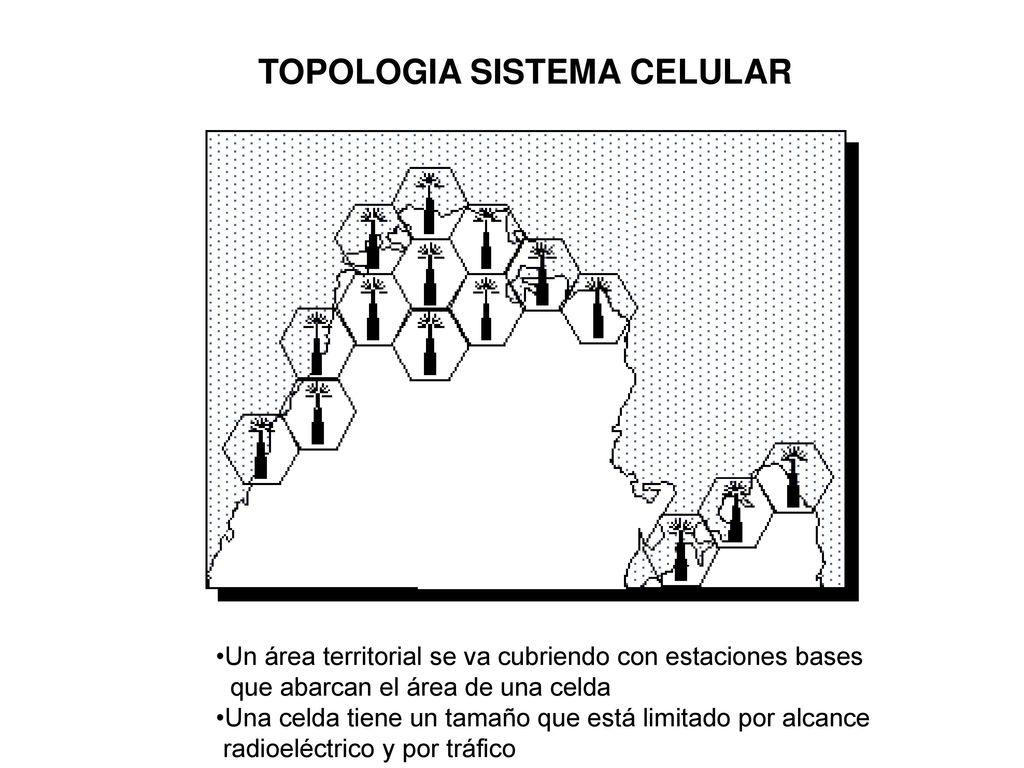

3 TOPOLOGIA SISTEMA CELULAR
Un área territorial se va cubriendo con estaciones bases que abarcan el área de una celda Una celda tiene un tamaño que está limitado por alcance radioeléctrico y por tráfico

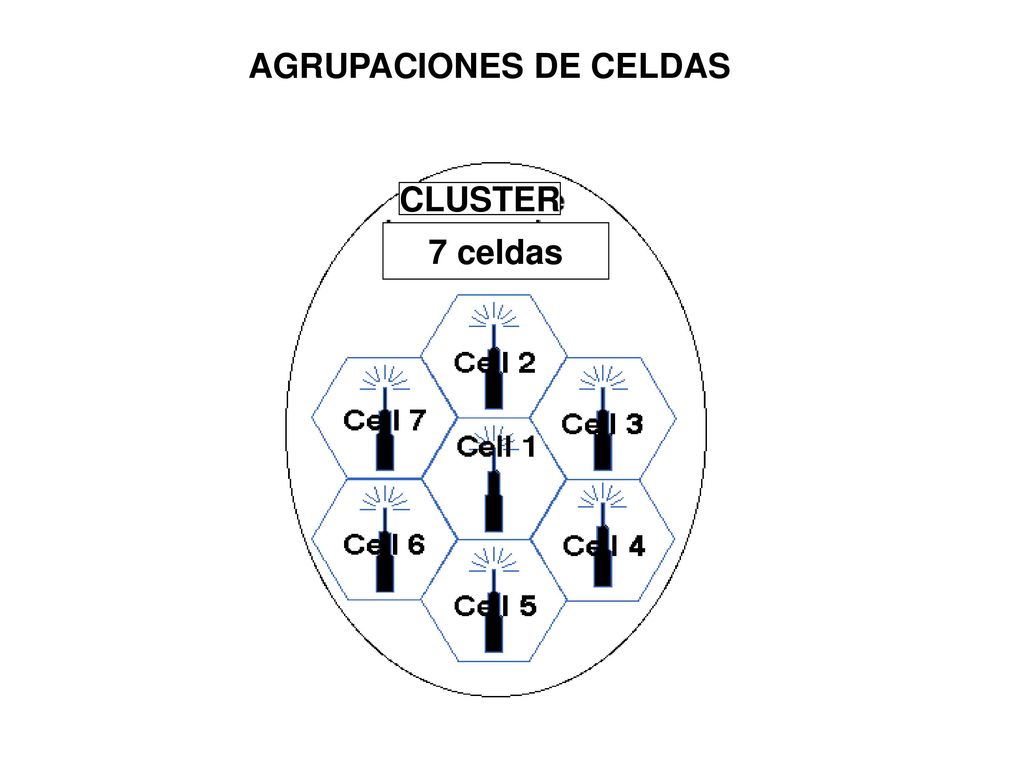

4 AGRUPACIONES DE CELDAS
CLUSTER 7 celdas

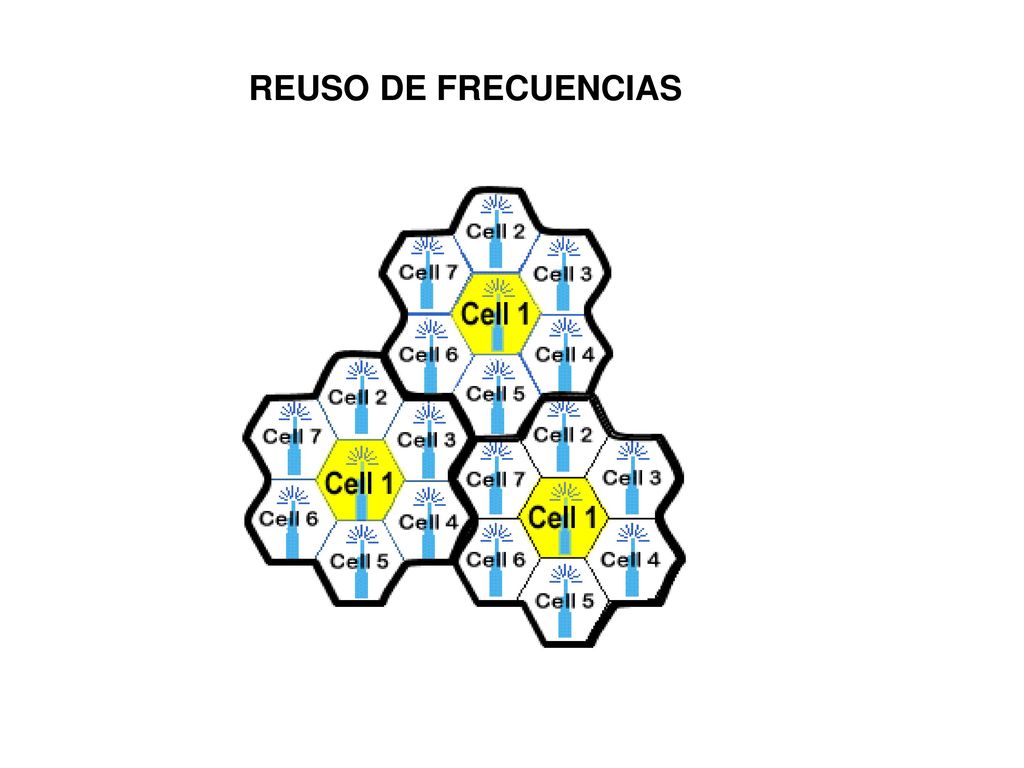

5 REUSO DE FRECUENCIAS

6 ESQUEMAS DE ACCESO MULTIPLE

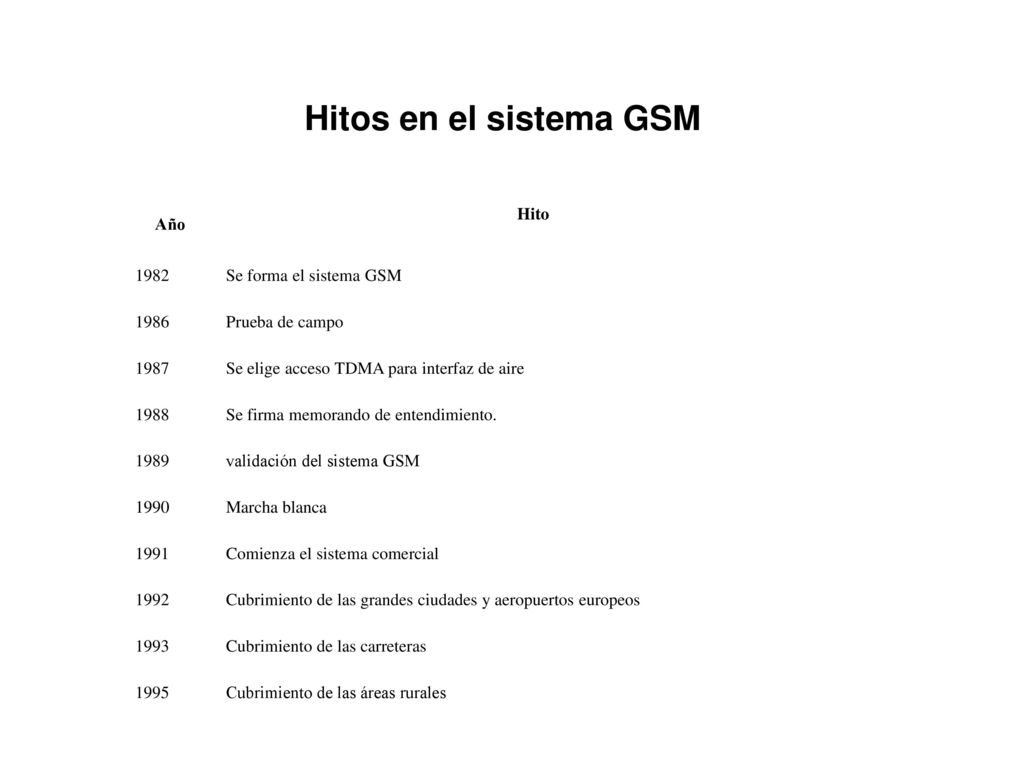

7 Hitos en el sistema GSM Año Hito 1982 Se forma el sistema GSM 1986
Prueba de campo 1987 Se elige acceso TDMA para interfaz de aire 1988 Se firma memorando de entendimiento. 1989 validación del sistema GSM 1990 Marcha blanca 1991 Comienza el sistema comercial 1992 Cubrimiento de las grandes ciudades y aeropuertos europeos 1993 Cubrimiento de las carreteras 1995 Cubrimiento de las áreas rurales

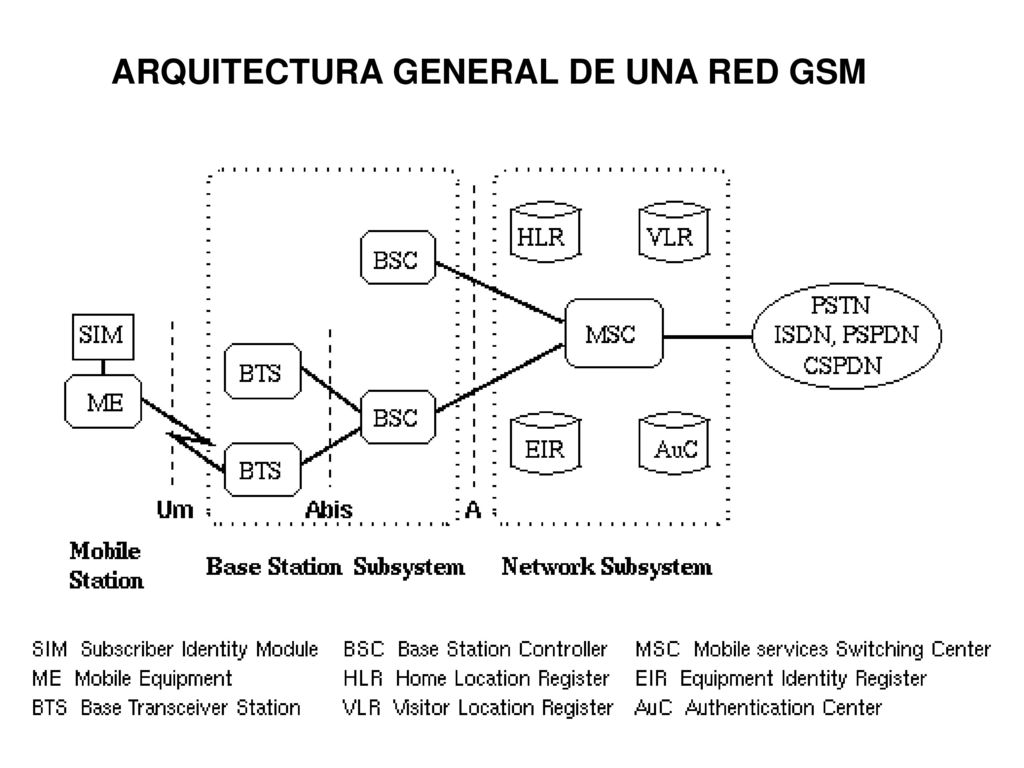

8 ARQUITECTURA GENERAL DE UNA RED GSM

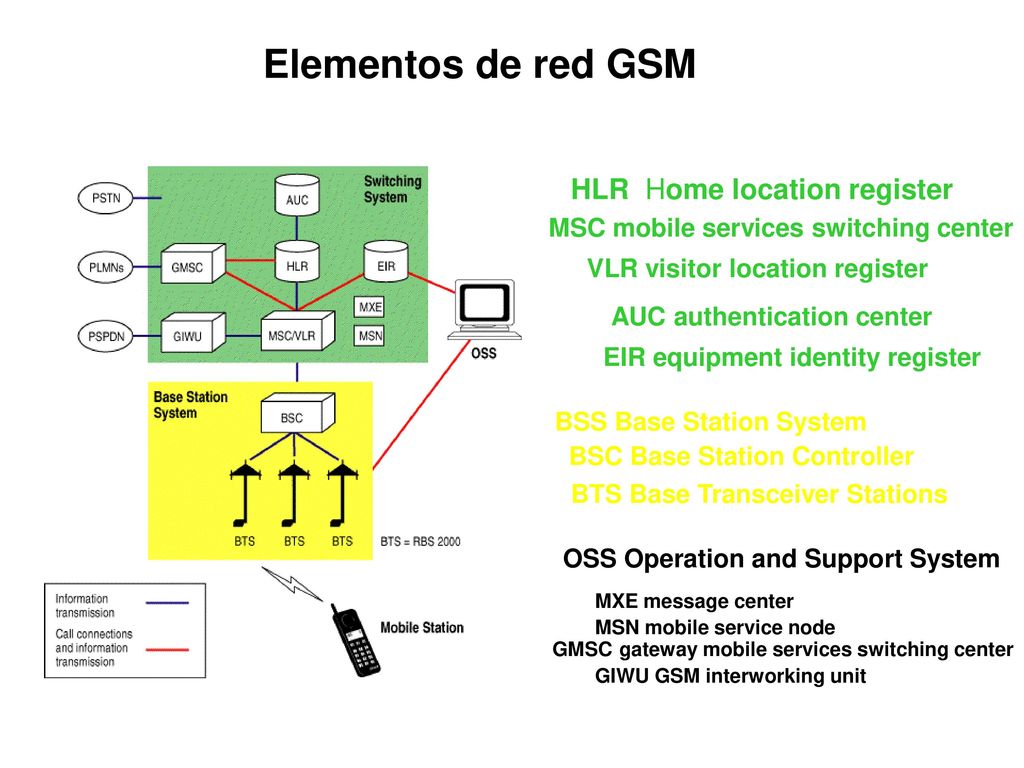

9 Elementos de red GSM HLR Home location register
                                                     HLR Home location register MSC mobile services switching center VLR visitor location register AUC authentication center EIR equipment identity register BSS Base Station System BSC Base Station Controller BTS Base Transceiver Stations OSS Operation and Support System MXE message center MSN mobile service node GMSC gateway mobile services switching center GIWU GSM interworking unit

10 RAFAGAS, CUADROS TDMA Y MULTICUADROS EN INTERFAZ AIRE GSM

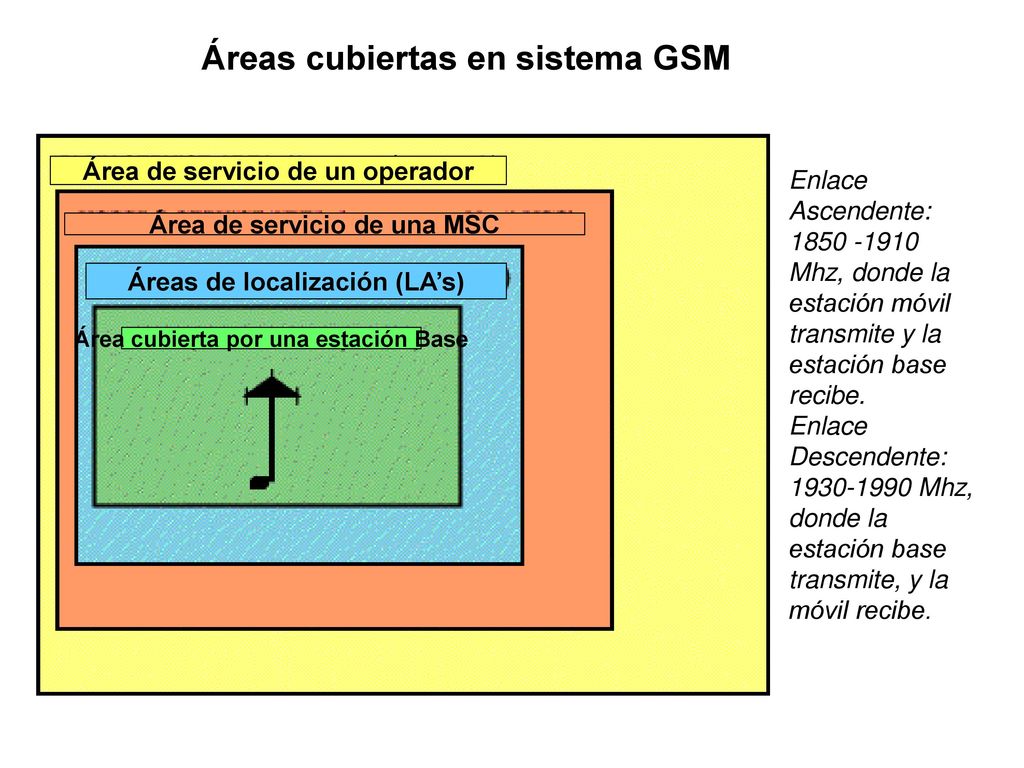

11 Áreas cubiertas en sistema GSM
Área de servicio de un operador Área de servicio de una MSC Áreas de localización (LA’s) Área cubierta por una estación Base Enlace Ascendente: Mhz, donde la estación móvil transmite y la estación base recibe. Enlace Descendente: Mhz, donde la estación base transmite, y la móvil recibe.

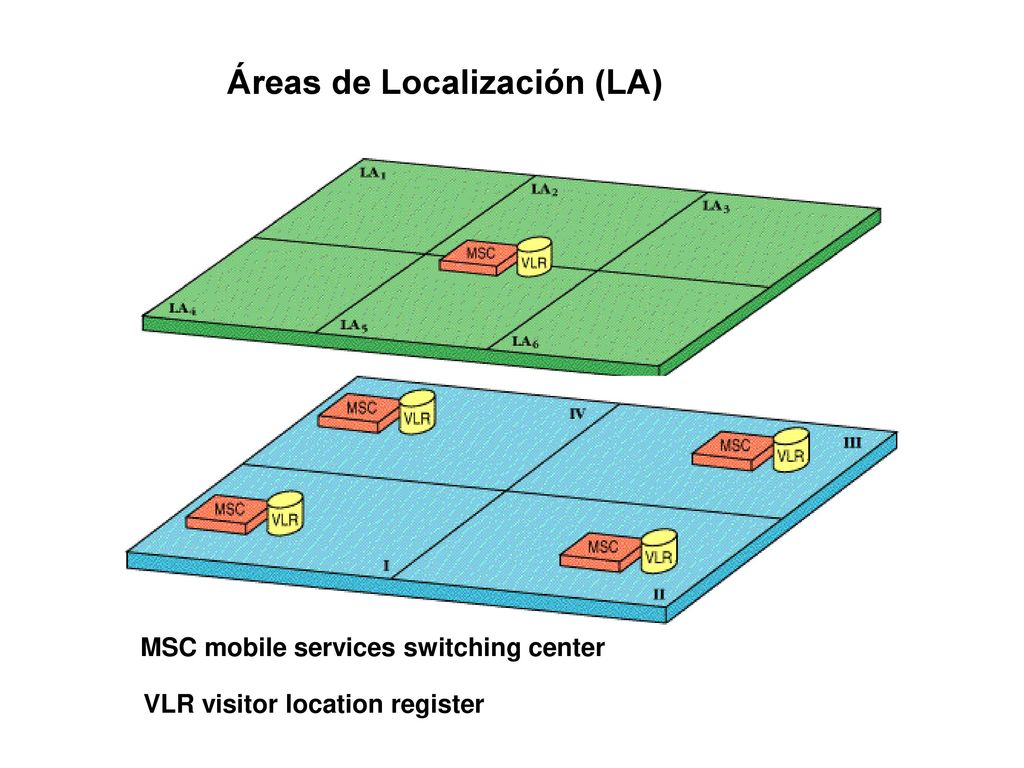

12 Áreas de Localización (LA)
MSC mobile services switching center VLR visitor location register

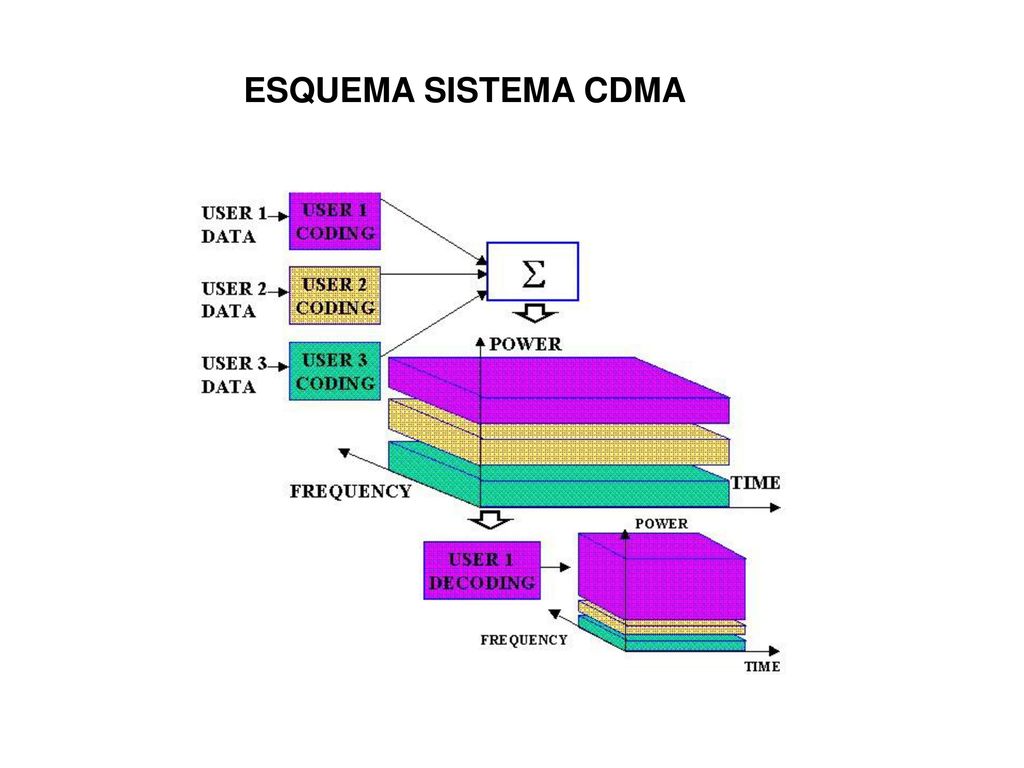

13 ESQUEMA SISTEMA CDMA

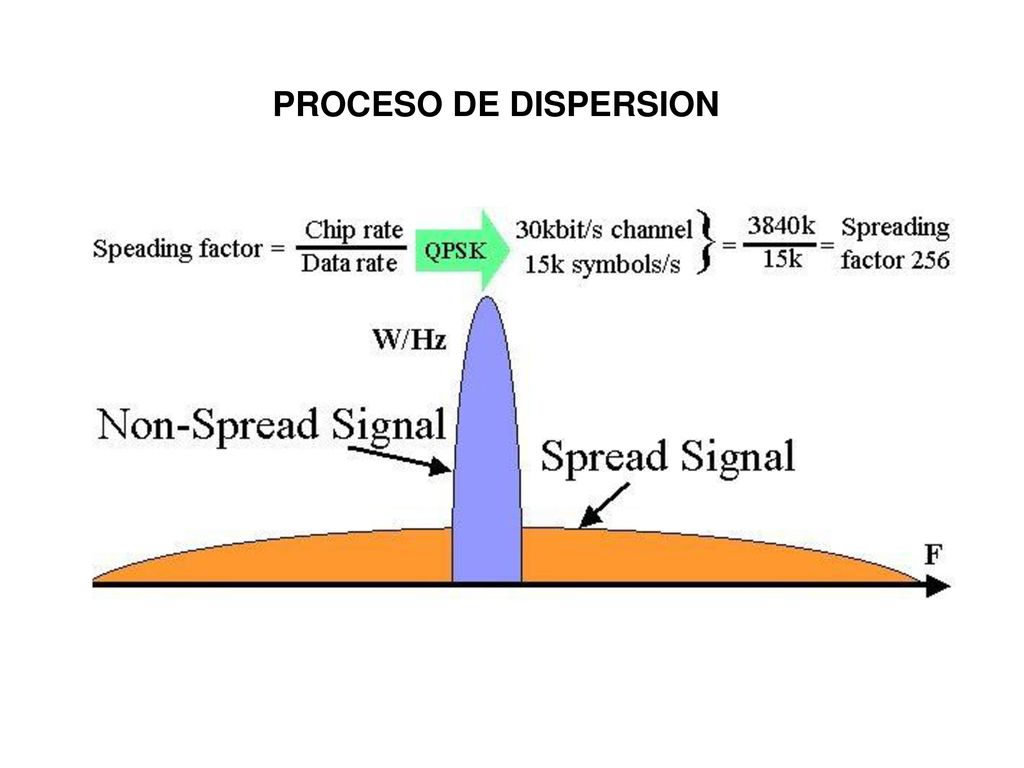

14 PROCESO DE DISPERSION

15 SOFT HANDOVER

16 EVOLUCION FUTURA SISTEMA GSM

17 EQUIPOS NECESARIOS EN RED MÓVIL
