ONDAS SÍSMICAS Y ESTRUCTURA INTERNA DE LA TIERRA

Presentación del tema: "ONDAS SÍSMICAS Y ESTRUCTURA INTERNA DE LA TIERRA"— Transcripción de la presentación:

1 ONDAS SÍSMICAS Y ESTRUCTURA INTERNA DE LA TIERRA

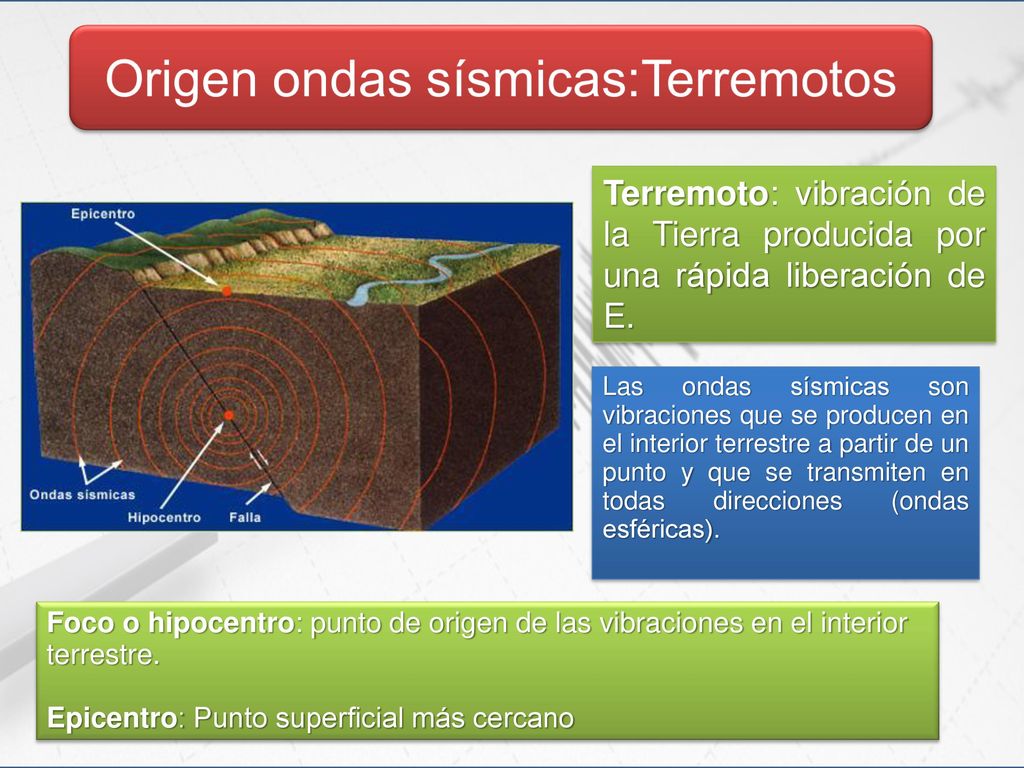

2 Terremoto: vibración de la Tierra producida por una rápida liberación de E.
Las ondas sísmicas son vibraciones que se producen en el interior terrestre a partir de un punto y que se transmiten en todas direcciones (ondas esféricas). Foco o hipocentro: punto de origen de las vibraciones en el interior terrestre. Epicentro: Punto superficial más cercano

3 Tipos de ondas sísmicas
Existen varios tipos de ondas sísmicas según el tipo de vibración: Ondas P o primarias: las partículas vibran en la misma dirección de propagación de la onda. Son más rápidas. su velocidad es mayor cuanto más rígidas son las rocas por las que se transmite Se pueden transmitir a través de líquidos Ondas S o secundarias: Las partículas vibran perpendicularmente a la dirección de propagación de las ondas. Son más lentas. Su velocidad aumenta con la rigidez del medio. No se transmiten por fluidos Ondas superficiales (R,L): no dan información acerca del interior de la Tierra

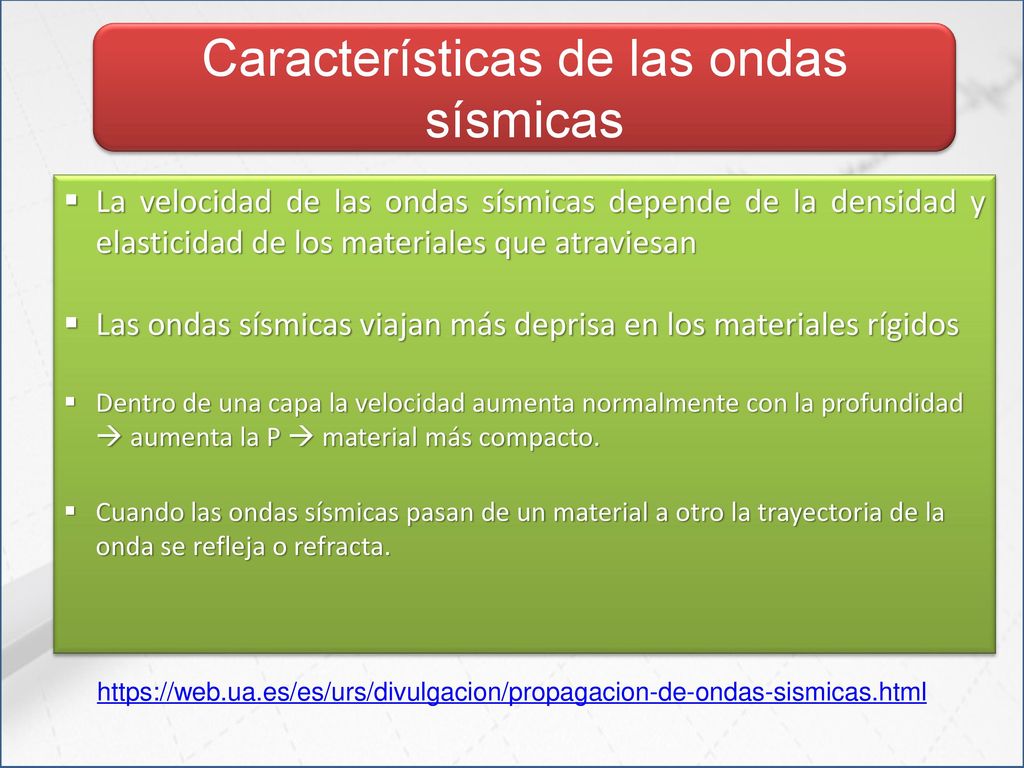

4 Características de las ondas sísmicas
Características de las ondas sísmicas La velocidad de las ondas sísmicas depende de la densidad y elasticidad de los materiales que atraviesan Las ondas sísmicas viajan más deprisa en los materiales rígidos Dentro de una capa la velocidad aumenta normalmente con la profundidad  aumenta la P  material más compacto. Cuando las ondas sísmicas pasan de un material a otro la trayectoria de la onda se refleja o refracta.

5 ¿cómo se detectan y registran las ondas sísmicas?

6 PROPAGACIÓN DE LAS ONDAS SÍSMICAS

7 Información que nos proporcionan las ondas sísmicas
Discontinuidad de Mohorovicic (Moho): situada entre corteza y manto (30-70 km). Discontinuidad de Gutenberg: separa manto inferior del núcleo externo (2900 km). Discontinuidad de Lehmann: separa el núcleo externo del interno (5150 km).

8 Estructura de la Tierra: Modelo dinámico
En función de la rigidez o capacidad para deformarse los materiales. Litosfera Astenosfera Mesosfera Endosfera

9

10 Mecánicamente despegadas
Modelo dinámico. Capas LITOSFERA  comprende la Corteza + parte del Manto Superior. Comportamiento rígido Fragmentada en grandes bloques  PLACAS LITOSFÉRICAS 2 tipos: litosfera oceánica / litosfera continental Mecánicamente despegadas ASTENOSFERA  (Manto superior). En su parte superior condiciones próx. A la fusión de los materiales MESOSFERA  (Manto inferior). Aumenta la rigidez con la profundidad. Hay fusión parcial ENDOSFERA  Núcleo  Externo: líquido Interno: sólido

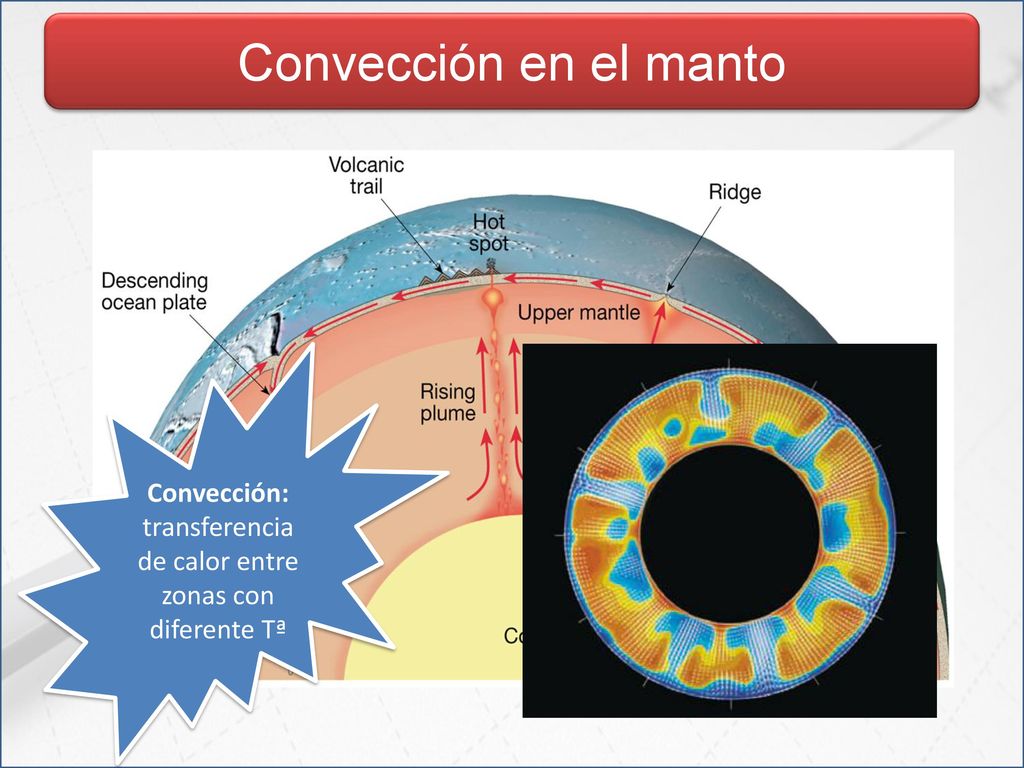

11 Convección: transferencia de calor entre zonas con diferente Tª
Convección en el manto Convección: transferencia de calor entre zonas con diferente Tª

12 ISOSTASIA La isostasia es la condición de equilibrio ideal que presenta la superficie terrestre debido a la fuerza de la gravedad y a la diferencia de densidad de sus capas.
