Revisión del manual de instalación de GEONETCast y videos de apoyo. ¿Qué se espera de los nuevos usuarios/proveedores? Rosario Alfaro

2 Manual de Instalación de una estación GNC-A
Componentes Preparación previa Instalación del plato Direccionamiento (ángulos) Instalación del recibidor Instalación del software Kencast Fazzt La bajada de datos Anexos de ayuda Este manual se hizo teniendo en mente un equipo específico; sin embargo, mientras su equipo cumpla con las características recomendadas, las opciones pueden ser muy variadas.

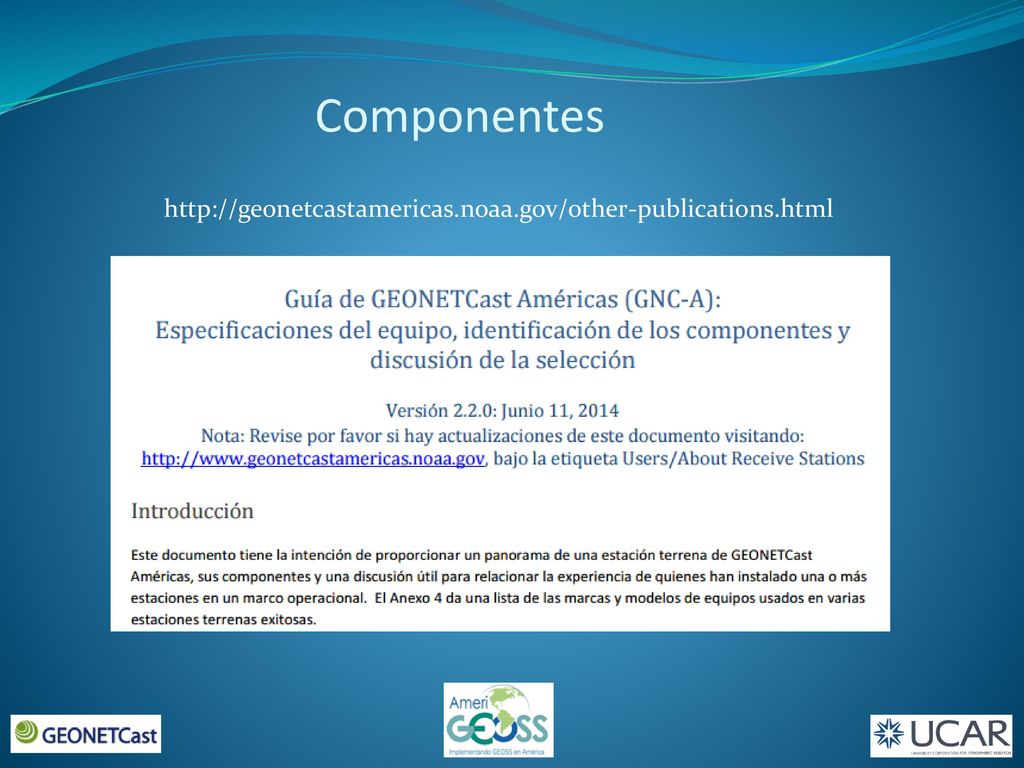

3 Componentes

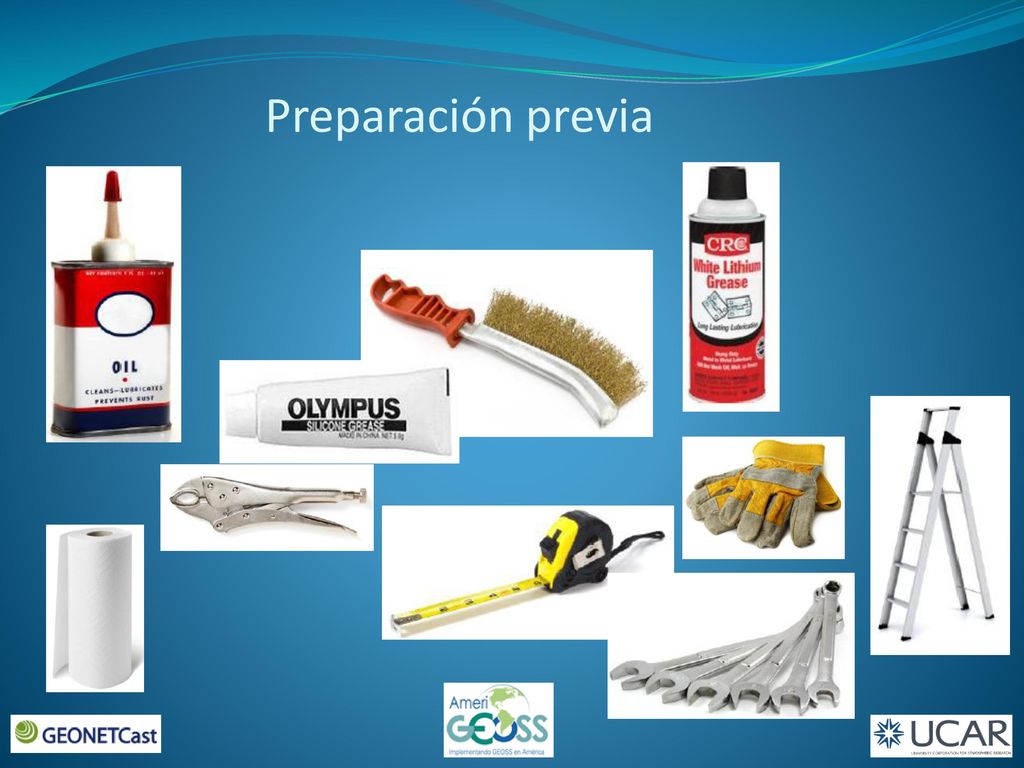

4 Preparación previa

5 Instalación del plato Eje y plato central Plato de la antena
Abrazaderas Receptáculo

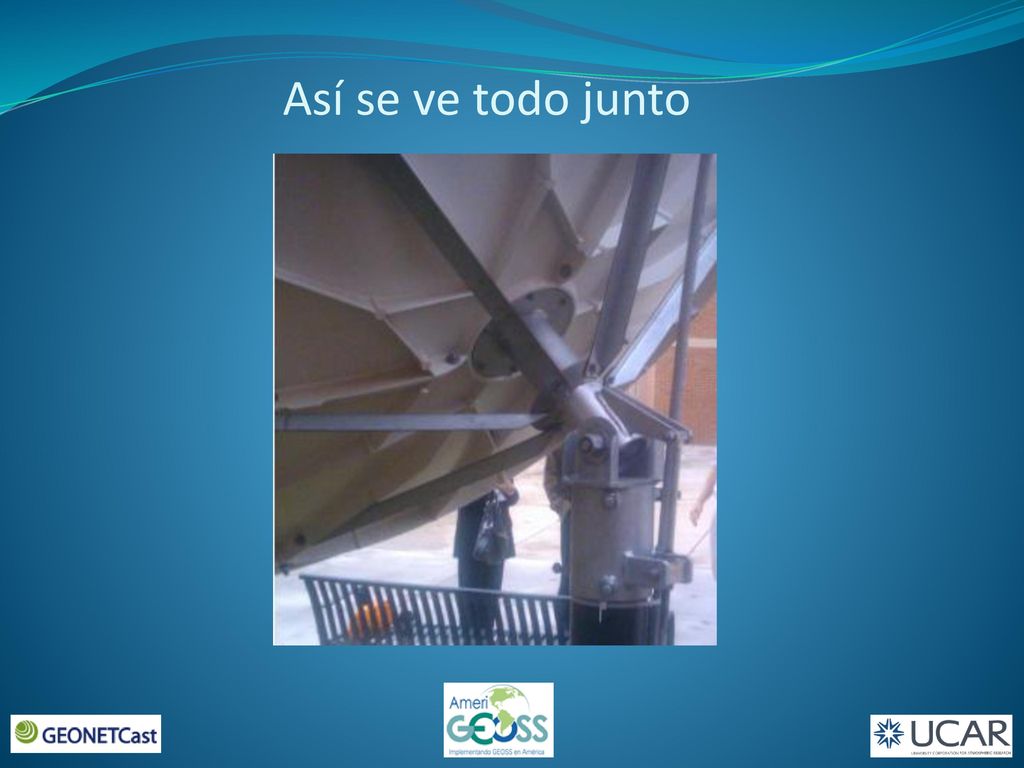

6 Así se ve todo junto

7 El LNB LNB = Low-Noise Block down-converter
Amplifica la señal recibida y la convierte a una frecuencia más baja que sea manejable en el recibidor. Debe funcionar para la serie de frecuencias que usa la transmisión satelital que desea recibir (en este caso GHz) Este tipo (PLL) da mejor estabilidad pero no es tan cómodo como otros usados en otras instalaciones. Varios se han quemado por rayería.

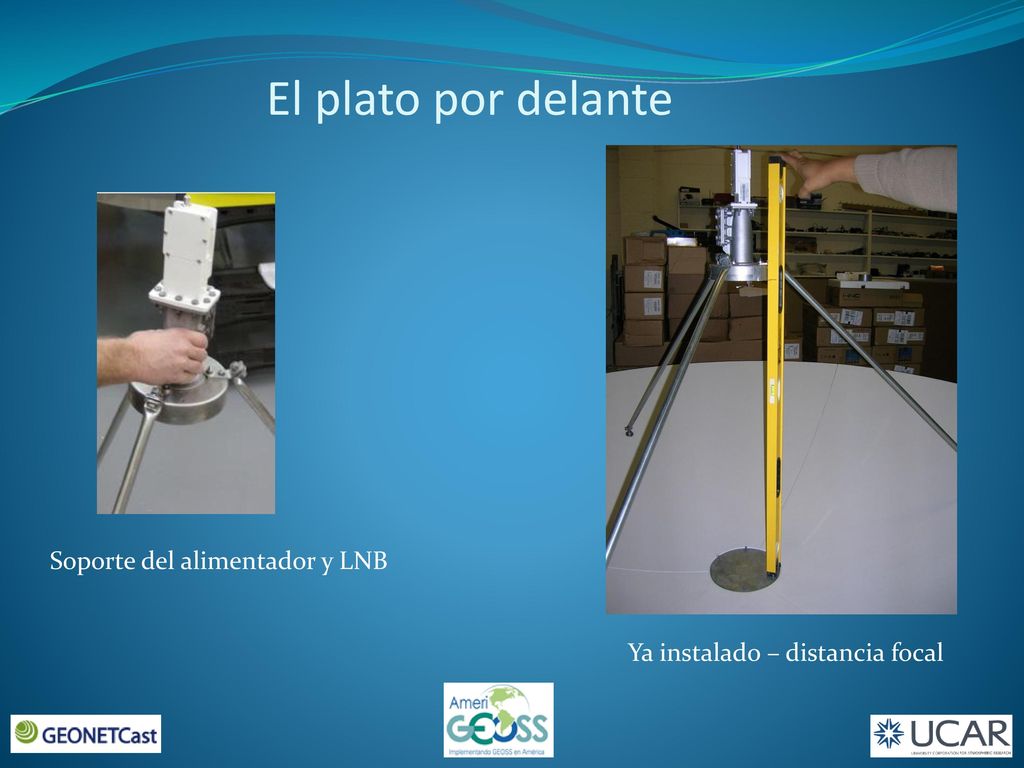

8 El plato por delante Soporte del alimentador y LNB
Ya instalado – distancia focal

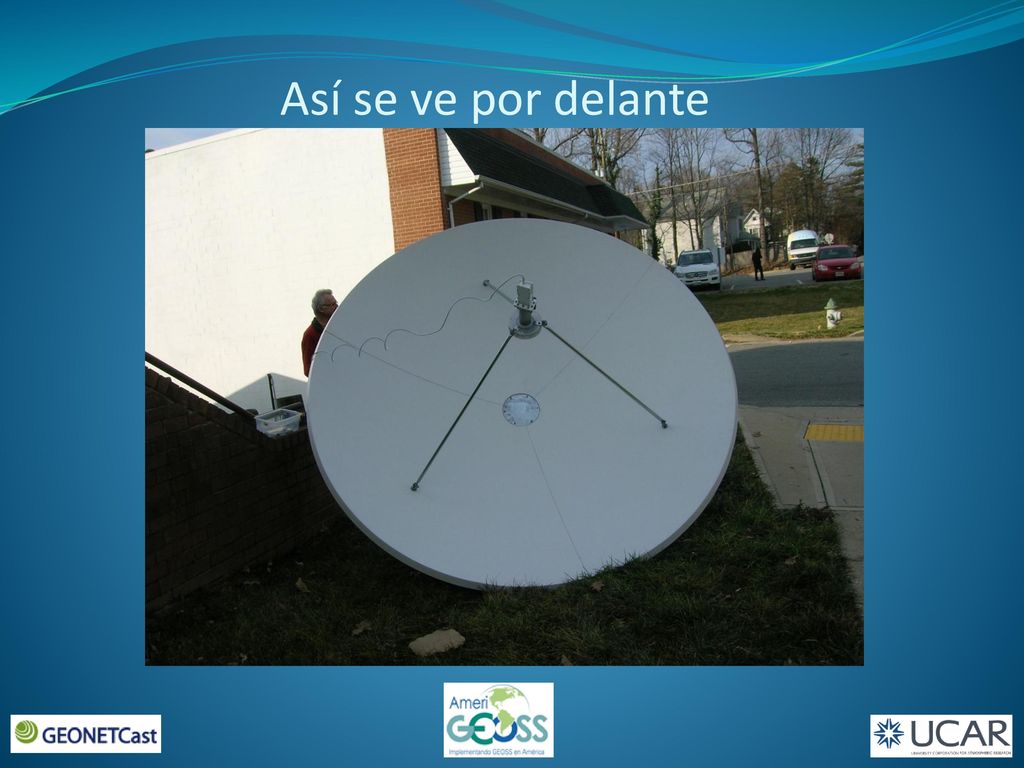

9 Así se ve por delante

10 ¿Y el tamaño?

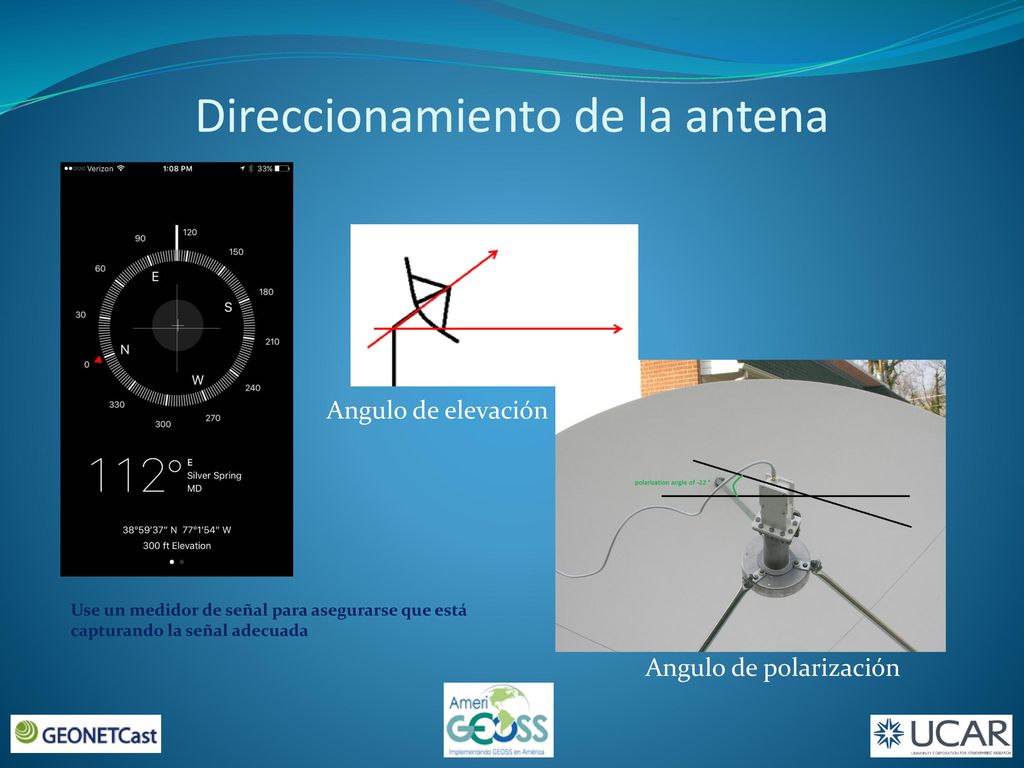

11 Direccionamiento de la antena
Angulo de elevación Use un medidor de señal para asegurarse que está capturando la señal adecuada Angulo de polarización

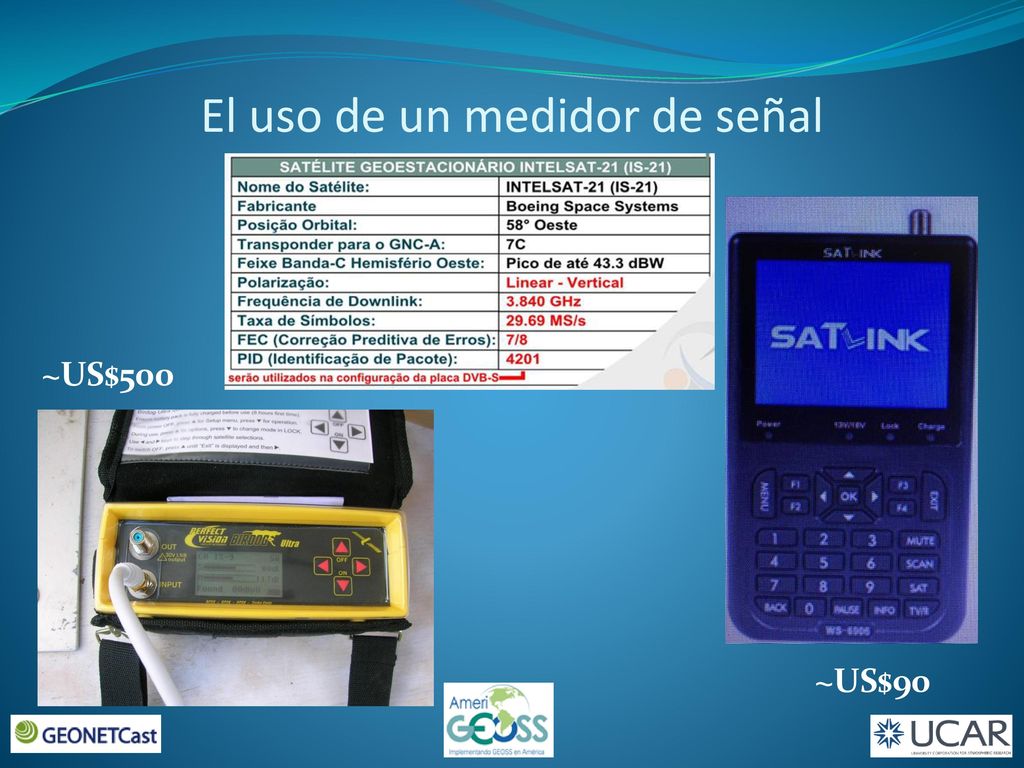

12 El uso de un medidor de señal

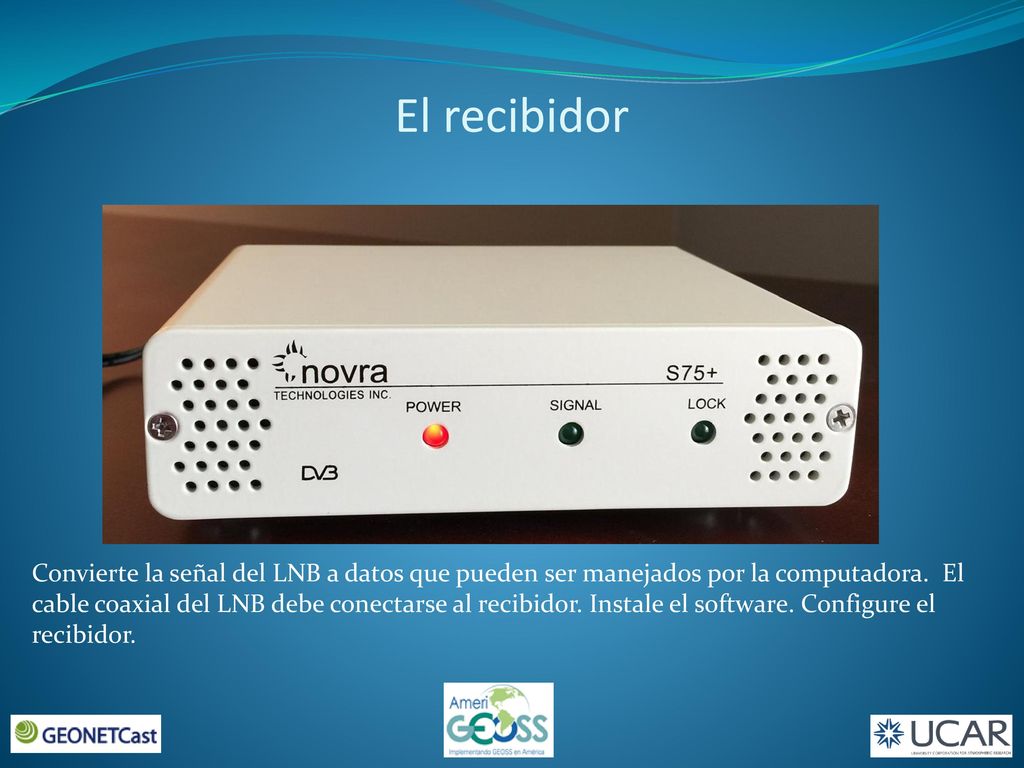

13 El recibidor Convierte la señal del LNB a datos que pueden ser manejados por la computadora. El cable coaxial del LNB debe conectarse al recibidor. Instale el software. Configure el recibidor.

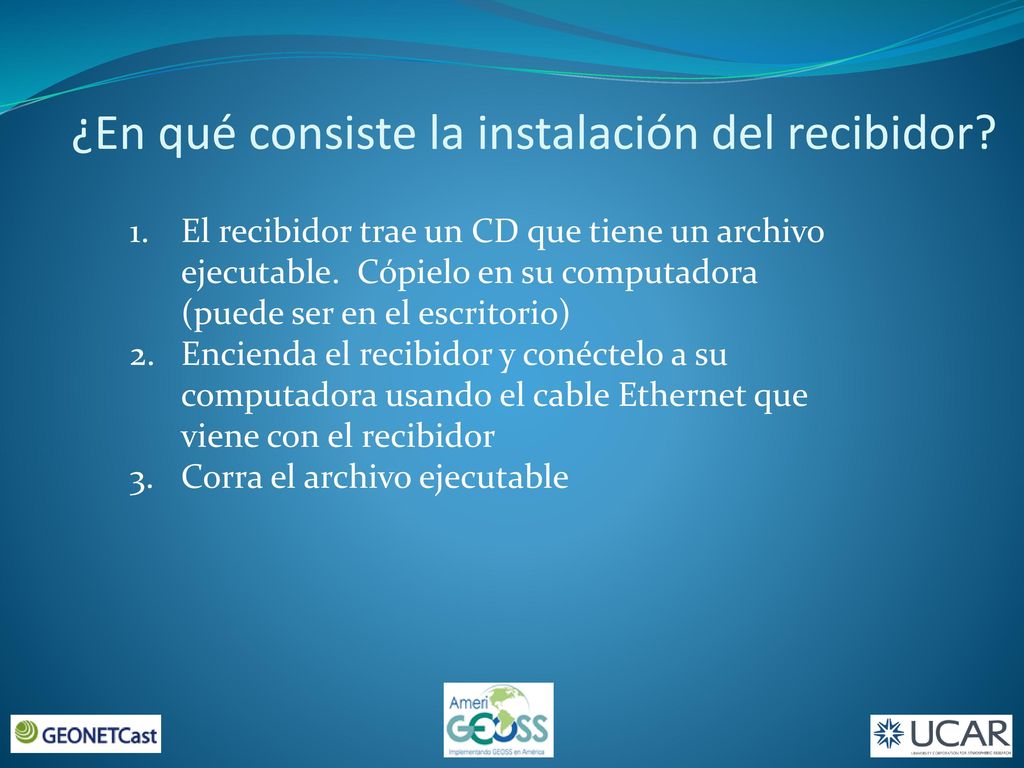

14 ¿En qué consiste la instalación del recibidor?
El recibidor trae un CD que tiene un archivo ejecutable. Cópielo en su computadora (puede ser en el escritorio) Encienda el recibidor y conéctelo a su computadora usando el cable Ethernet que viene con el recibidor Corra el archivo ejecutable

15 ¿Y la configuración?

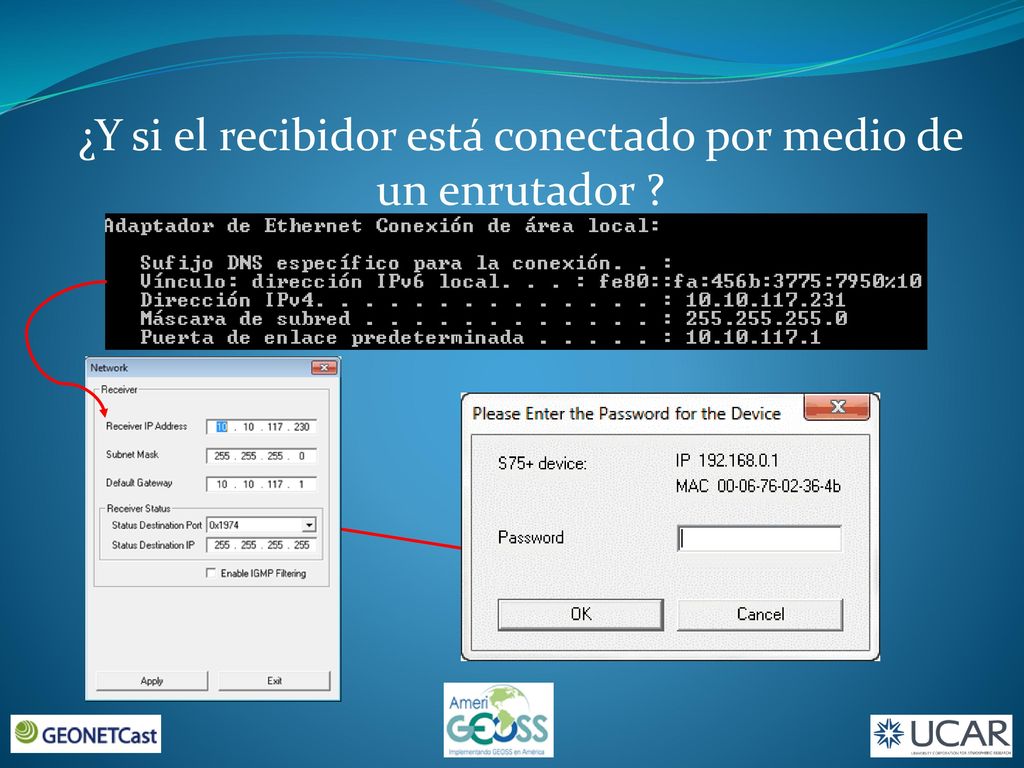

16 ¿Y si el recibidor está conectado por medio de un enrutador ?

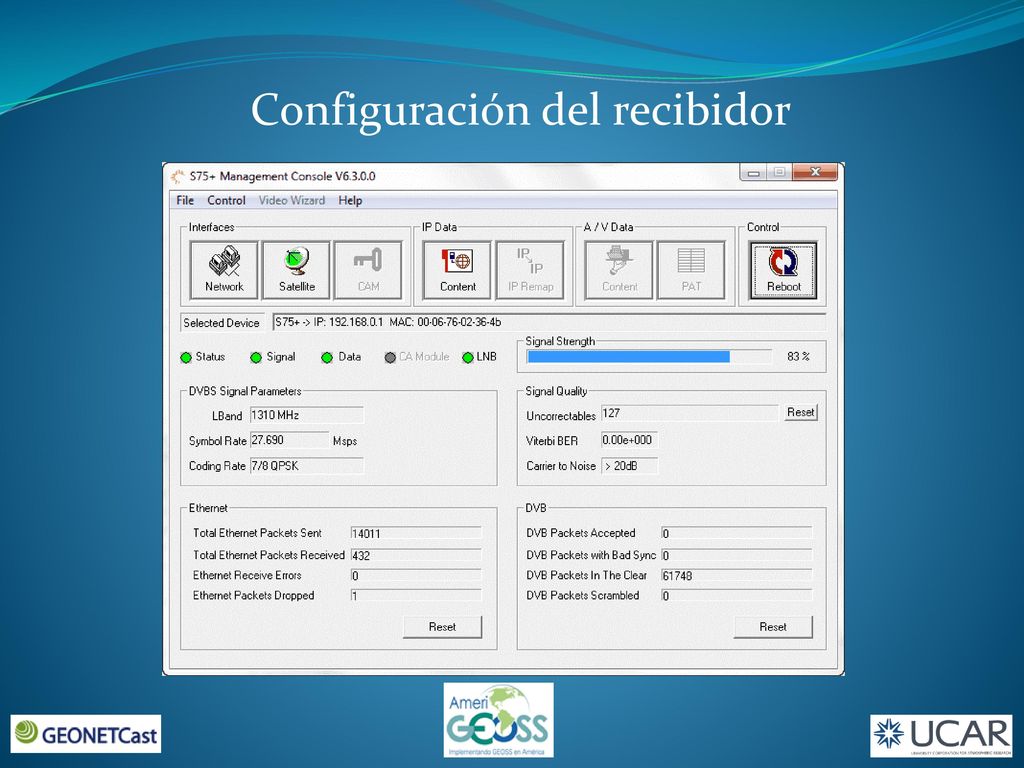

17 Configuración del recibidor

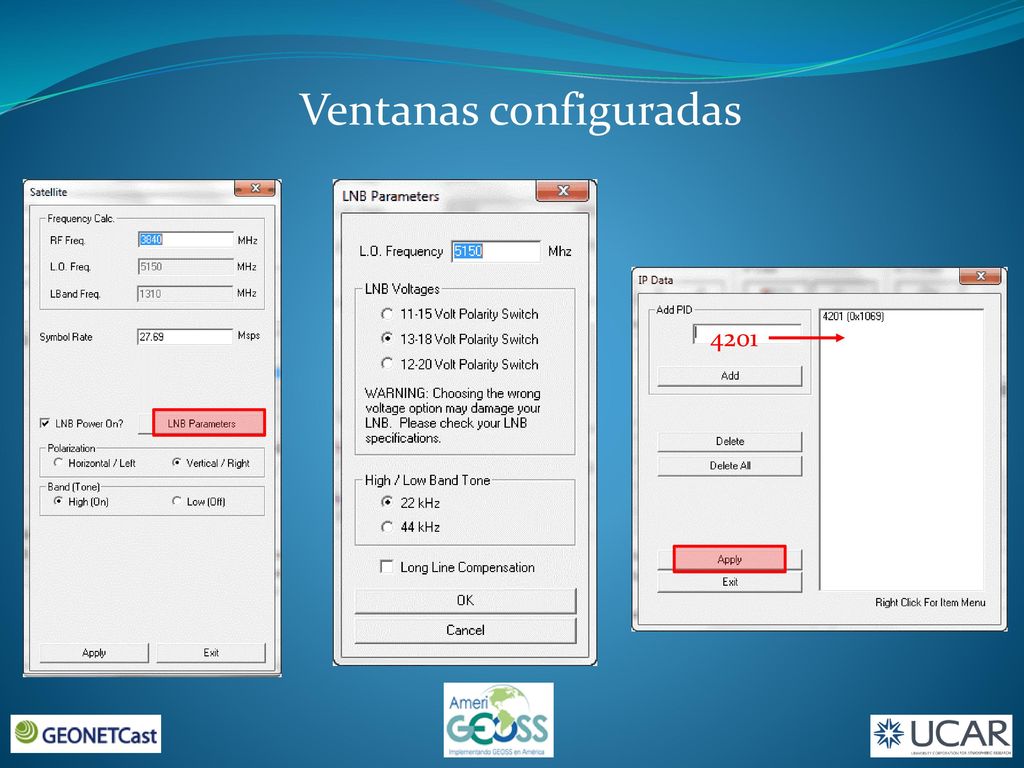

18 Ventanas configuradas
4201

19 El software Kencast Fazzt

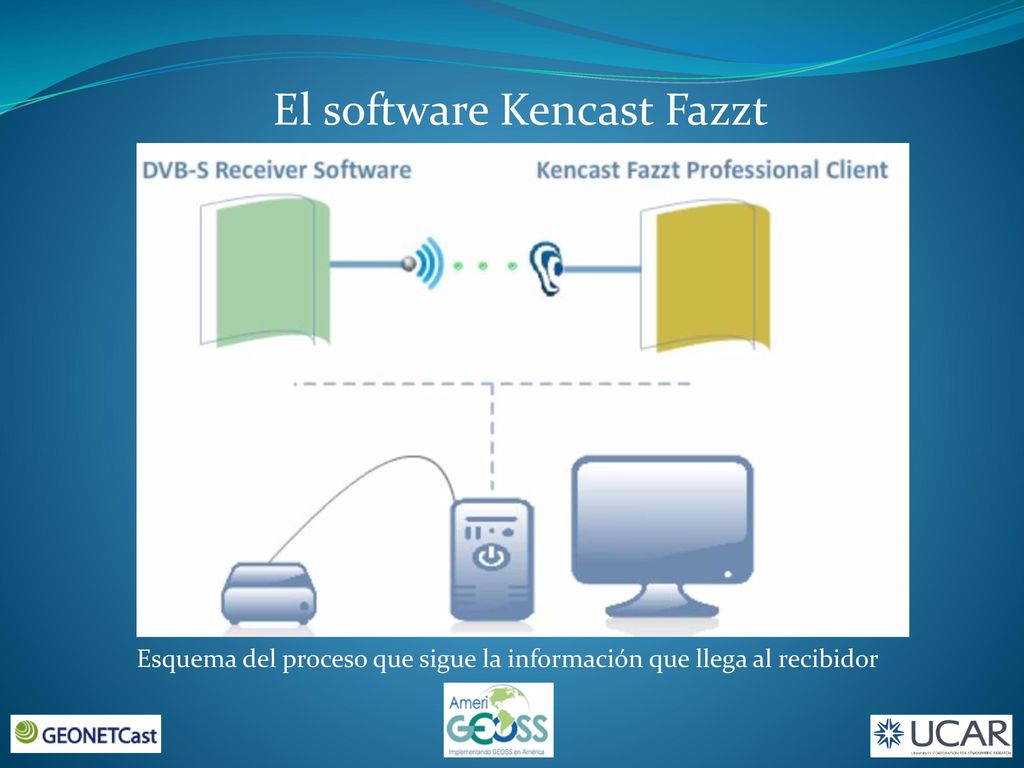

Esquema del proceso que sigue la información que llega al recibidor

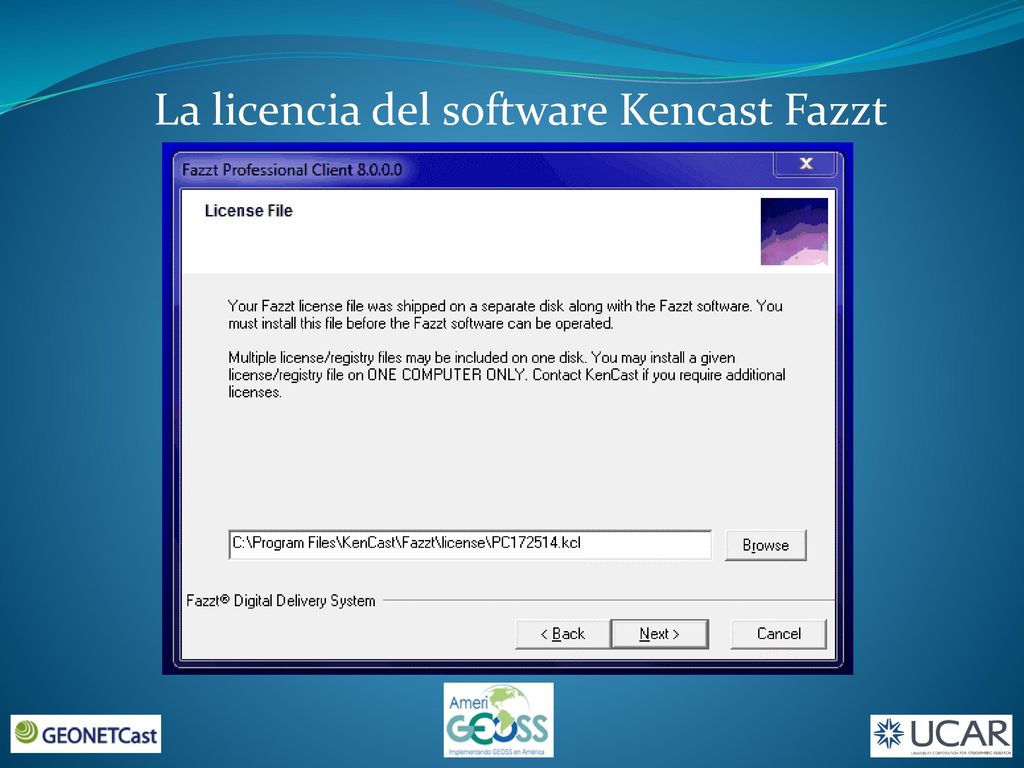

20 La licencia del software Kencast Fazzt

21 El software Kencast Fazzt

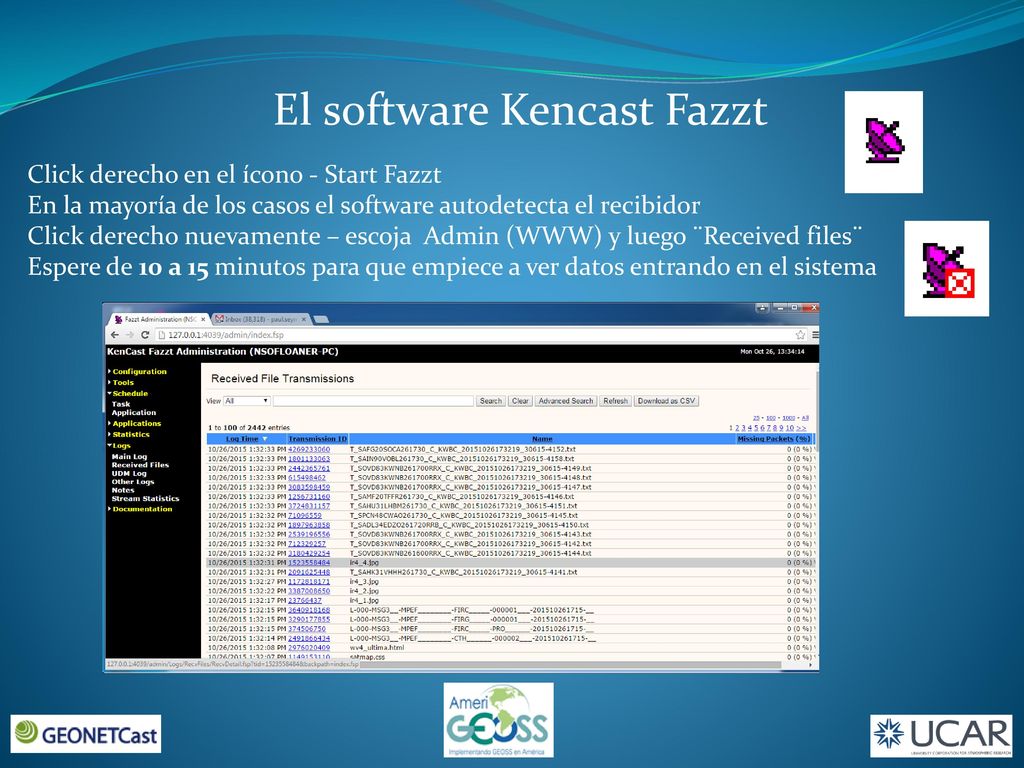

Click derecho en el ícono - Start Fazzt En la mayoría de los casos el software autodetecta el recibidor Click derecho nuevamente – escoja Admin (WWW) y luego ¨Received files¨ Espere de 10 a 15 minutos para que empiece a ver datos entrando en el sistema

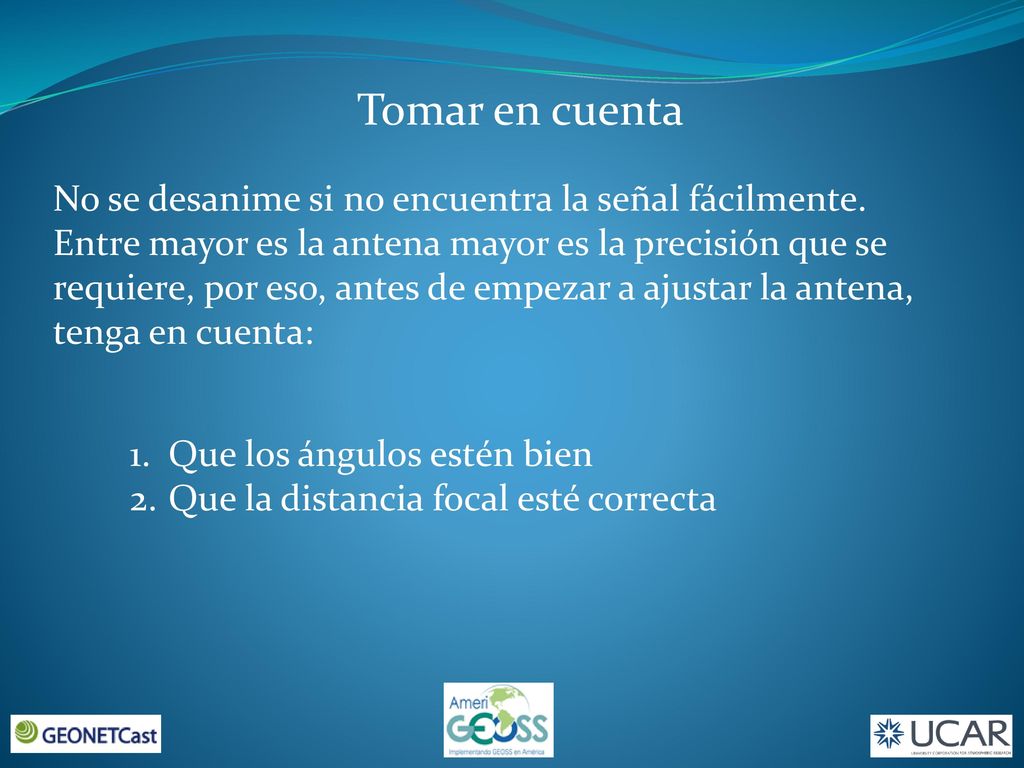

22 Tomar en cuenta No se desanime si no encuentra la señal fácilmente. Entre mayor es la antena mayor es la precisión que se requiere, por eso, antes de empezar a ajustar la antena, tenga en cuenta: Que los ángulos estén bien Que la distancia focal esté correcta

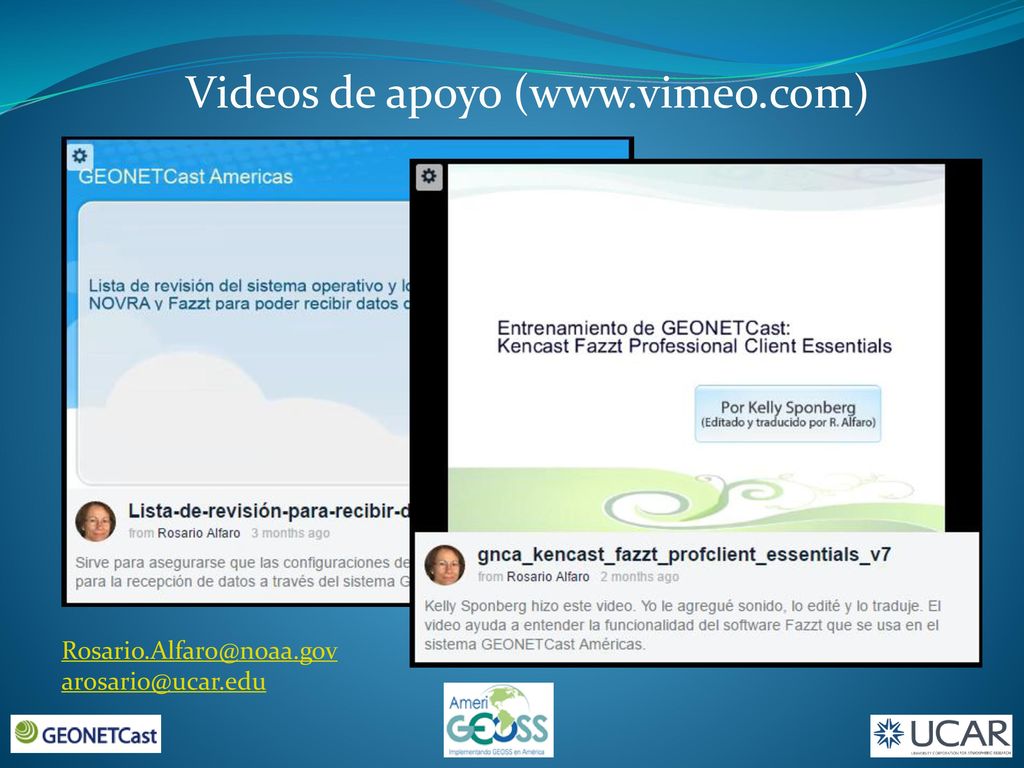

23 Videos de apoyo (www.vimeo.com)

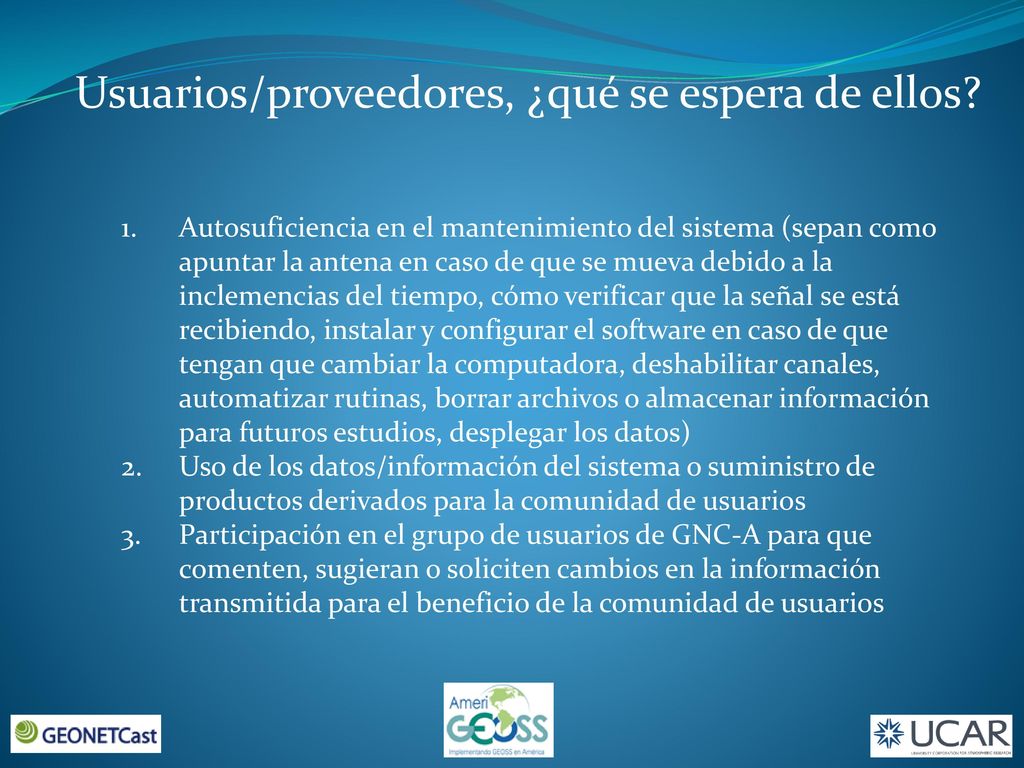

24 Usuarios/proveedores, ¿qué se espera de ellos?
Autosuficiencia en el mantenimiento del sistema (sepan como apuntar la antena en caso de que se mueva debido a la inclemencias del tiempo, cómo verificar que la señal se está recibiendo, instalar y configurar el software en caso de que tengan que cambiar la computadora, deshabilitar canales, automatizar rutinas, borrar archivos o almacenar información para futuros estudios, desplegar los datos) Uso de los datos/información del sistema o suministro de productos derivados para la comunidad de usuarios Participación en el grupo de usuarios de GNC-A para que comenten, sugieran o soliciten cambios en la información transmitida para el beneficio de la comunidad de usuarios
