Creación de Tareas Conductivas

Presentación del tema: "Creación de Tareas Conductivas"— Transcripción de la presentación:

1 Creación de Tareas Conductivas

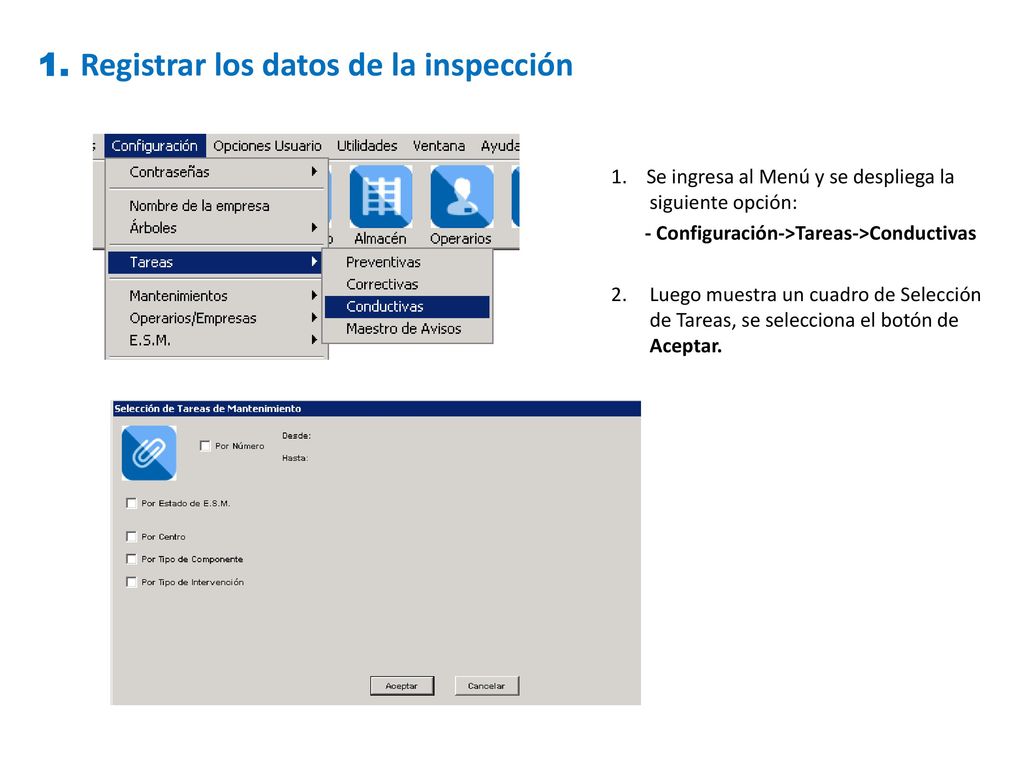

2 1. Registrar los datos de la inspección
1. Se ingresa al Menú y se despliega la siguiente opción: - Configuración->Tareas->Conductivas Luego muestra un cuadro de Selección de Tareas, se selecciona el botón de Aceptar.

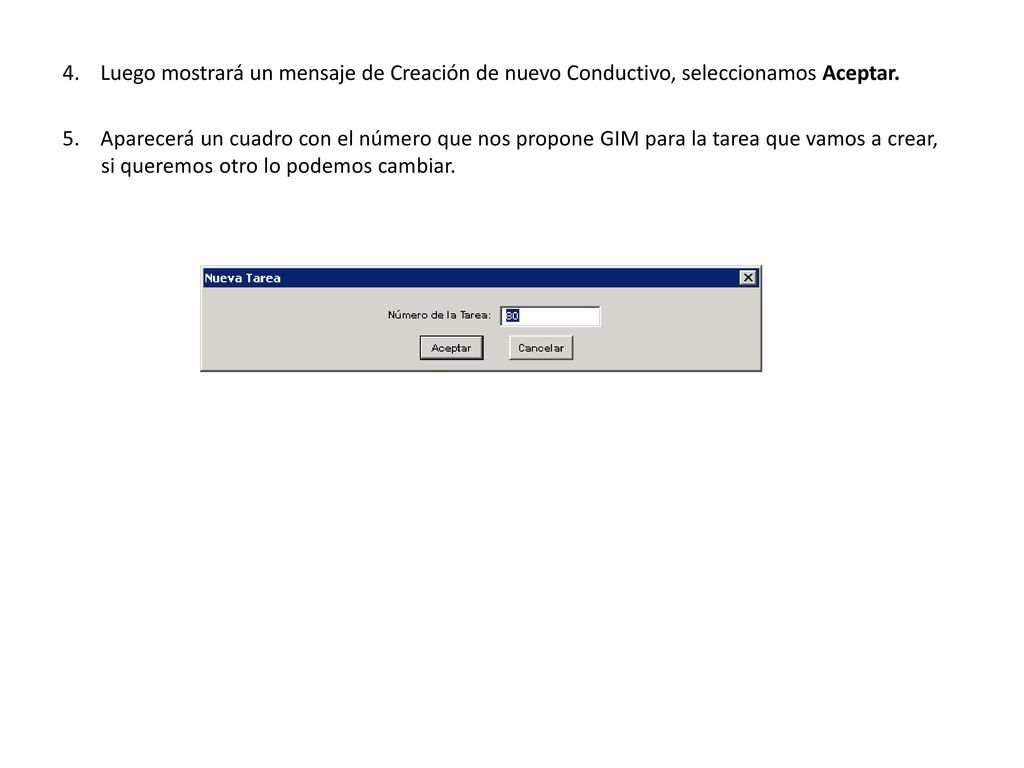

3 4. Luego mostrará un mensaje de Creación de nuevo Conductivo, seleccionamos Aceptar. 5. Aparecerá un cuadro con el número que nos propone GIM para la tarea que vamos a crear, si queremos otro lo podemos cambiar.

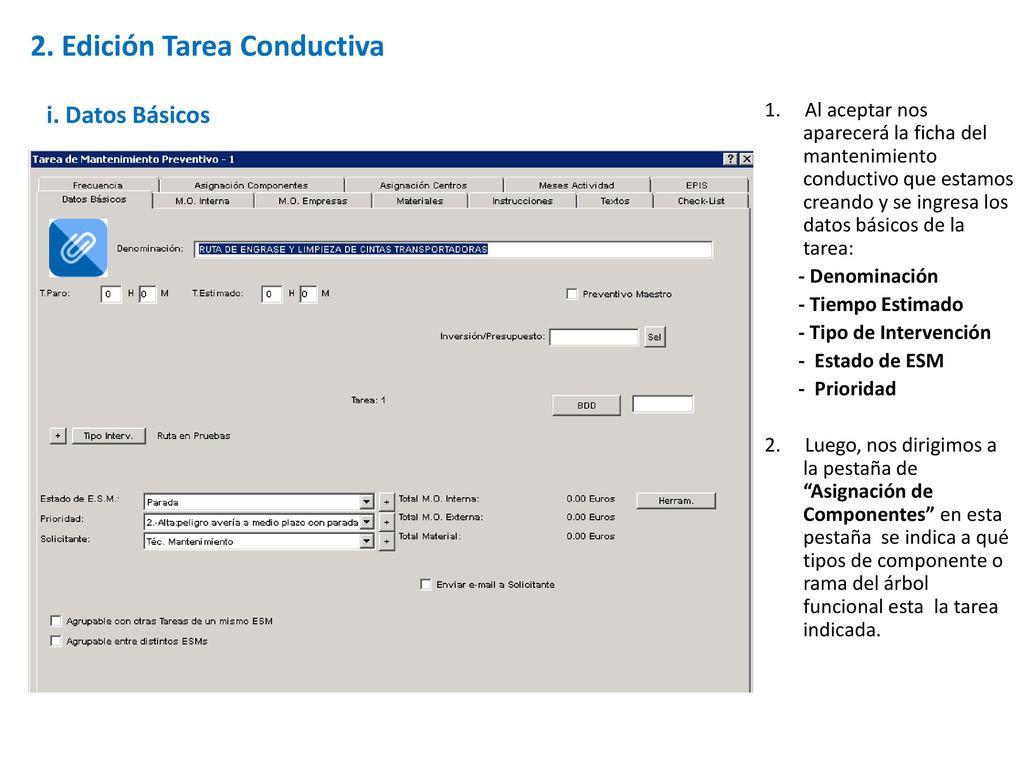

4 2. Edición Tarea Conductiva
i. Datos Básicos Al aceptar nos aparecerá la ficha del mantenimiento conductivo que estamos creando y se ingresa los datos básicos de la tarea: - Denominación - Tiempo Estimado - Tipo de Intervención - Estado de ESM - Prioridad Luego, nos dirigimos a la pestaña de “Asignación de Componentes” en esta pestaña se indica a qué tipos de componente o rama del árbol funcional esta la tarea indicada.

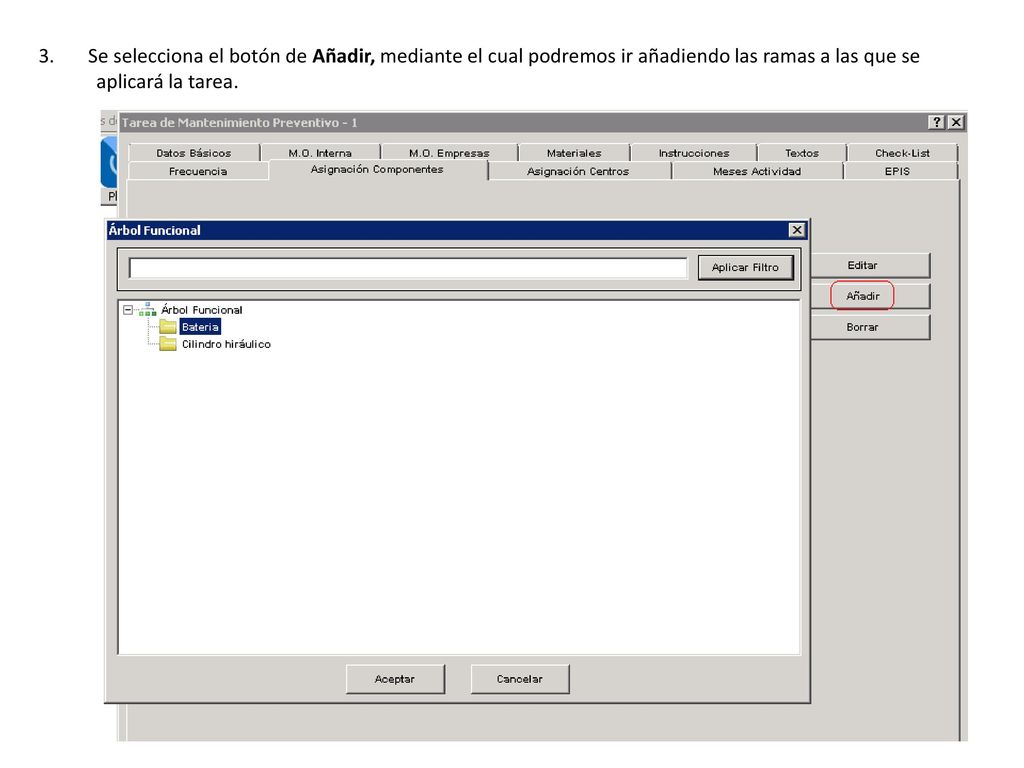

5 Se selecciona el botón de Añadir, mediante el cual podremos ir añadiendo las ramas a las que se aplicará la tarea.

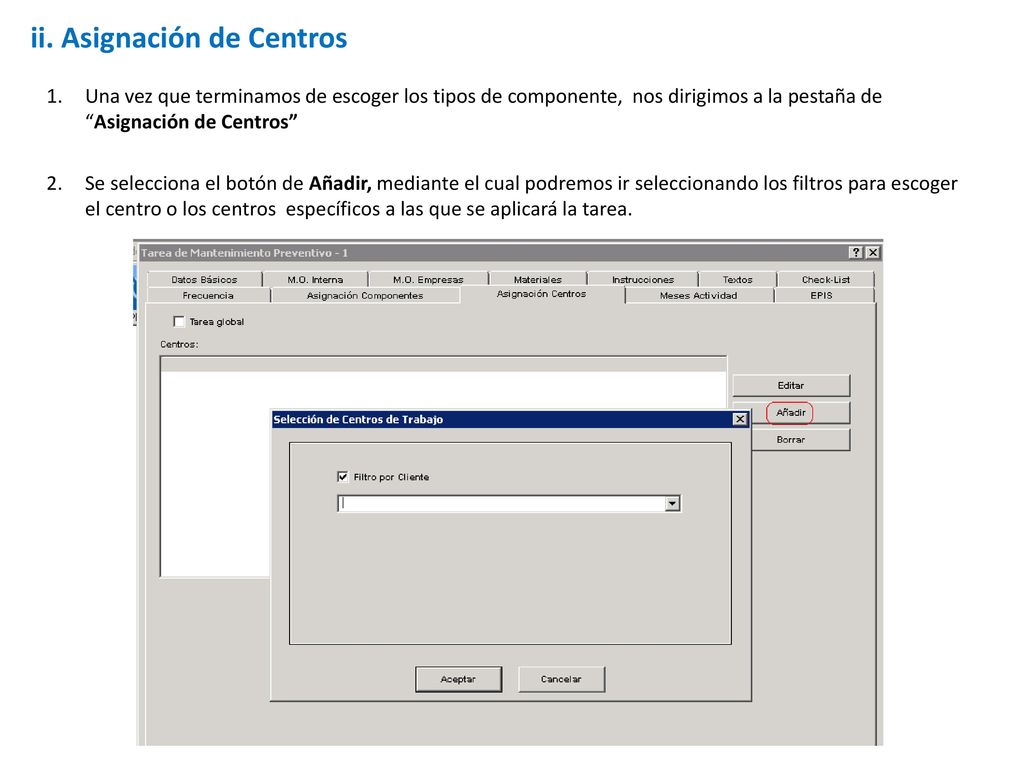

6 ii. Asignación de Centros
Una vez que terminamos de escoger los tipos de componente, nos dirigimos a la pestaña de “Asignación de Centros” Se selecciona el botón de Añadir, mediante el cual podremos ir seleccionando los filtros para escoger el centro o los centros específicos a las que se aplicará la tarea.

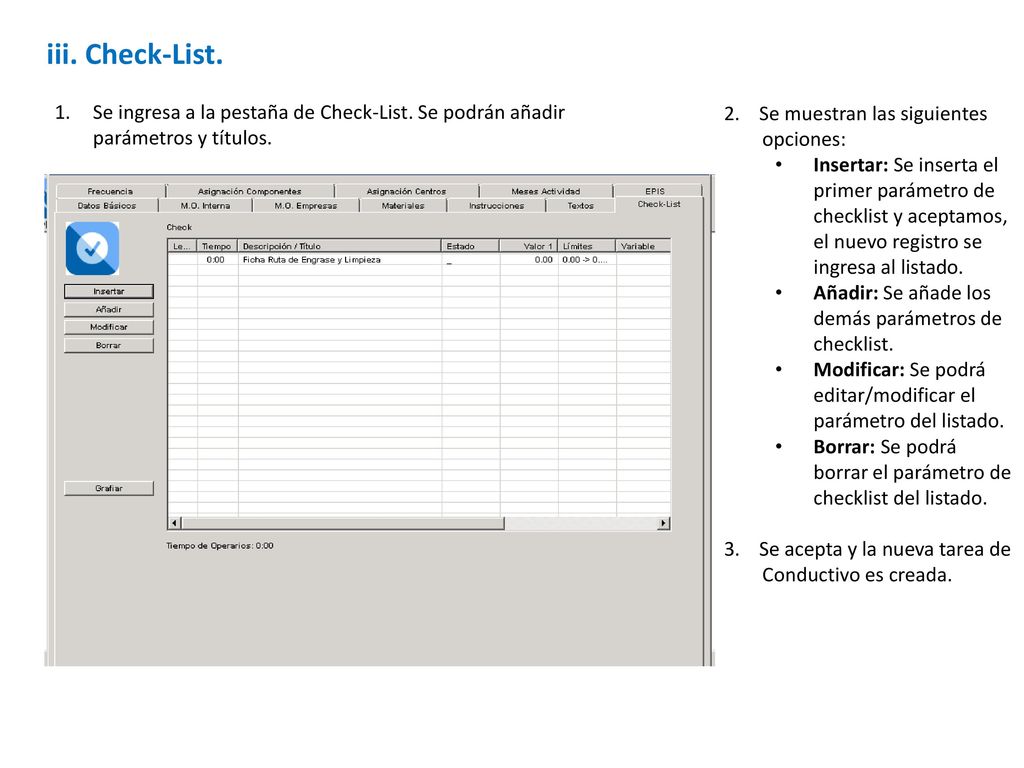

7 iii. Check-List. 2. Se muestran las siguientes opciones:
Insertar: Se inserta el primer parámetro de checklist y aceptamos, el nuevo registro se ingresa al listado. Añadir: Se añade los demás parámetros de checklist. Modificar: Se podrá editar/modificar el parámetro del listado. Borrar: Se podrá borrar el parámetro de checklist del listado. 3. Se acepta y la nueva tarea de Conductivo es creada. Se ingresa a la pestaña de Check-List. Se podrán añadir parámetros y títulos.

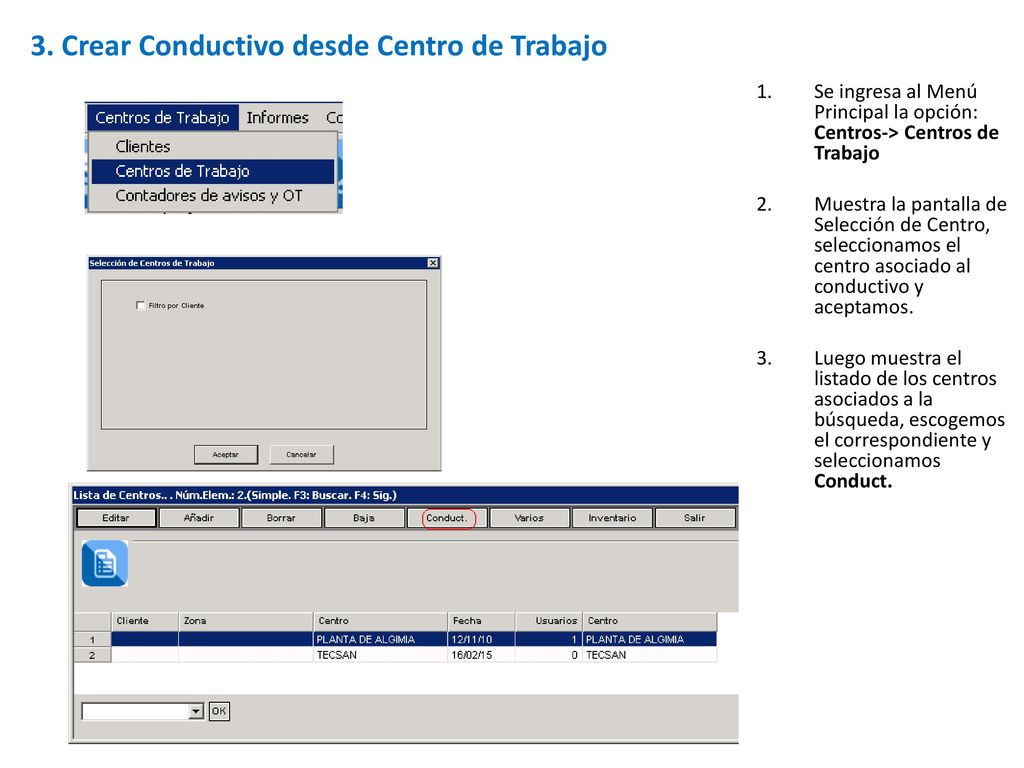

8 3. Crear Conductivo desde Centro de Trabajo
Se ingresa al Menú Principal la opción: Centros-> Centros de Trabajo Muestra la pantalla de Selección de Centro, seleccionamos el centro asociado al conductivo y aceptamos. Luego muestra el listado de los centros asociados a la búsqueda, escogemos el correspondiente y seleccionamos Conduct.

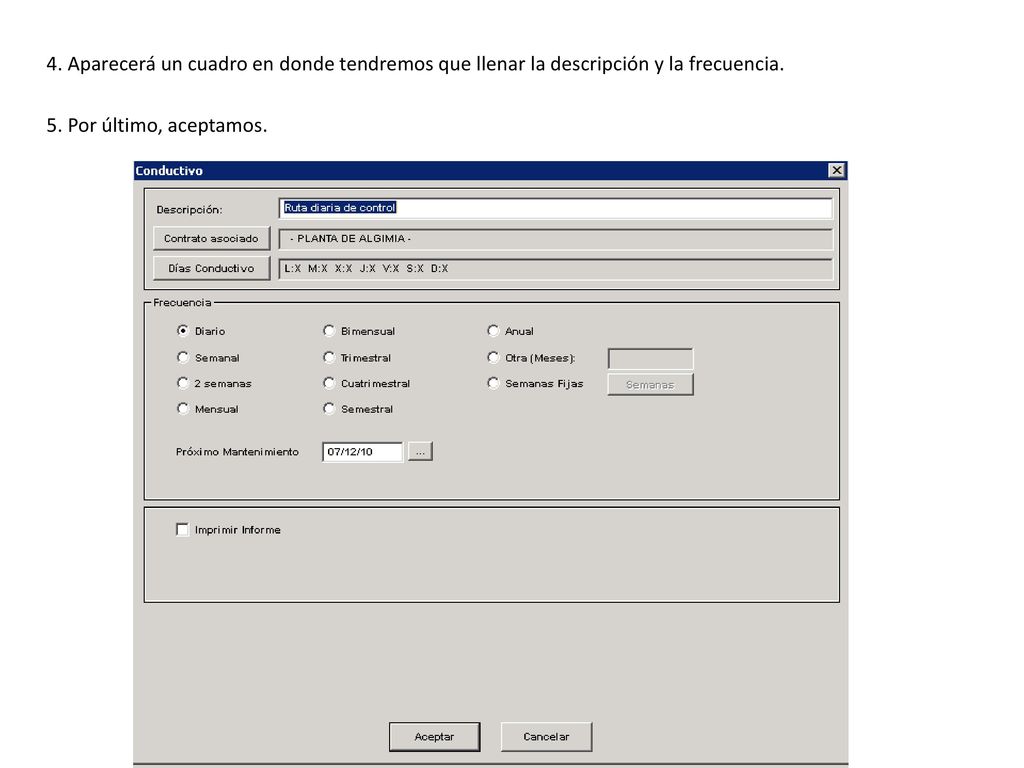

9 4. Aparecerá un cuadro en donde tendremos que llenar la descripción y la frecuencia. 5. Por último, aceptamos.

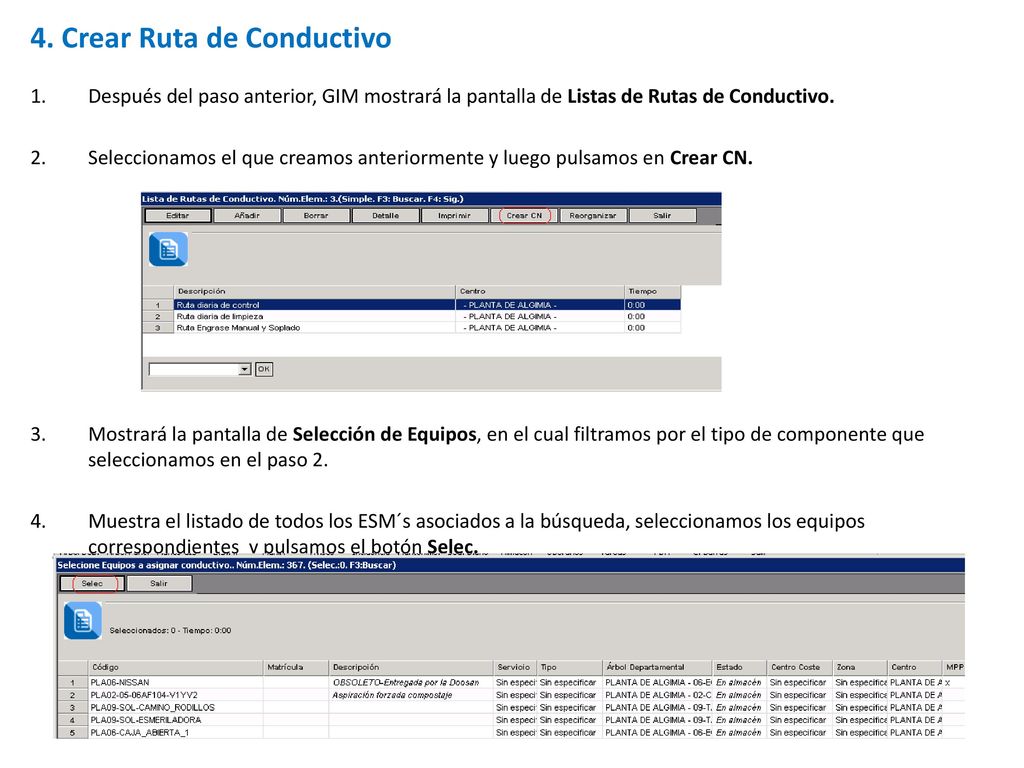

10 4. Crear Ruta de Conductivo
Después del paso anterior, GIM mostrará la pantalla de Listas de Rutas de Conductivo. Seleccionamos el que creamos anteriormente y luego pulsamos en Crear CN. Mostrará la pantalla de Selección de Equipos, en el cual filtramos por el tipo de componente que seleccionamos en el paso 2. Muestra el listado de todos los ESM´s asociados a la búsqueda, seleccionamos los equipos correspondientes y pulsamos el botón Selec.

11 5. Muestra el cuadro de Selección de tarea, seleccionamos la tarea creada en el paso 1 y luego aceptamos. 6. Muestra nuevamente la Lista de Rutas de Conductivo.

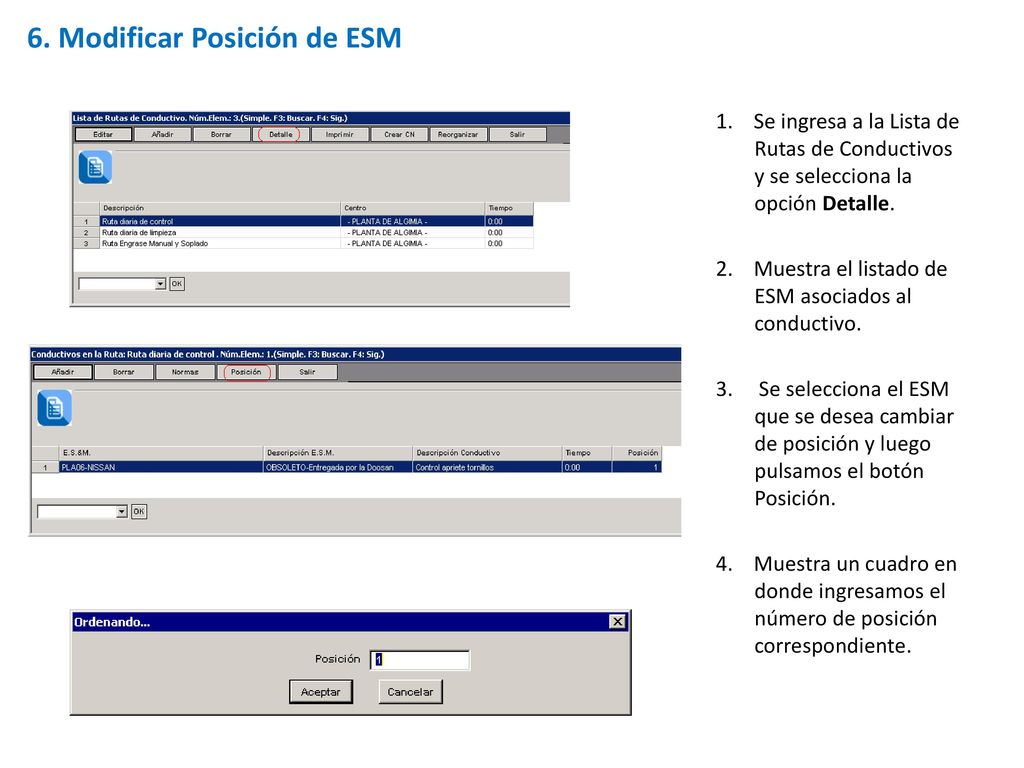

12 6. Modificar Posición de ESM
1. Se ingresa a la Lista de Rutas de Conductivos y se selecciona la opción Detalle. 2. Muestra el listado de ESM asociados al conductivo. 3. Se selecciona el ESM que se desea cambiar de posición y luego pulsamos el botón Posición. 4. Muestra un cuadro en donde ingresamos el número de posición correspondiente.

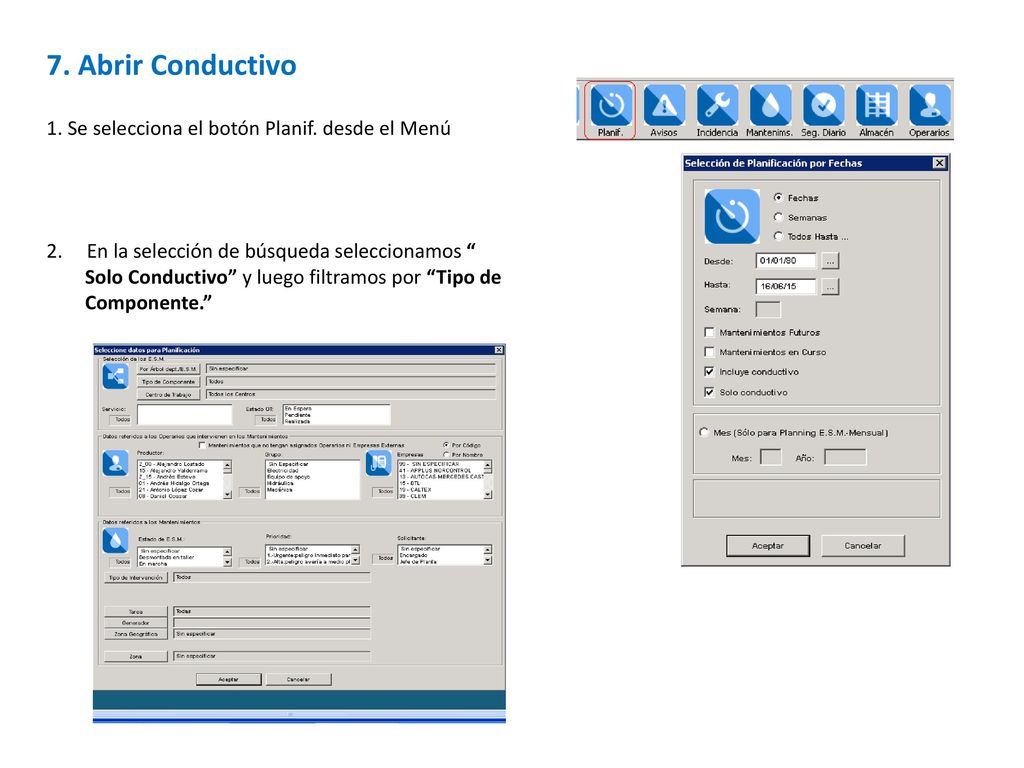

13 7. Abrir Conductivo 1. Se selecciona el botón Planif. desde el Menú 2. En la selección de búsqueda seleccionamos “ Solo Conductivo” y luego filtramos por “Tipo de Componente.”

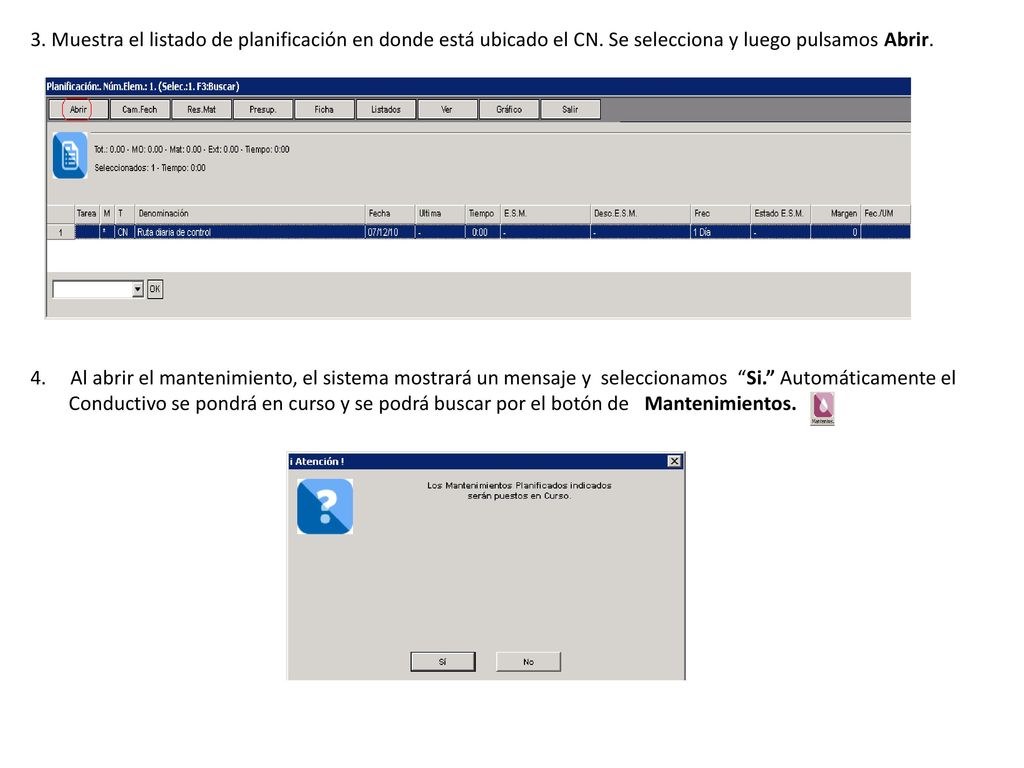

14 3. Muestra el listado de planificación en donde está ubicado el CN
3. Muestra el listado de planificación en donde está ubicado el CN. Se selecciona y luego pulsamos Abrir. 4. Al abrir el mantenimiento, el sistema mostrará un mensaje y seleccionamos “Si.” Automáticamente el Conductivo se pondrá en curso y se podrá buscar por el botón de Mantenimientos.

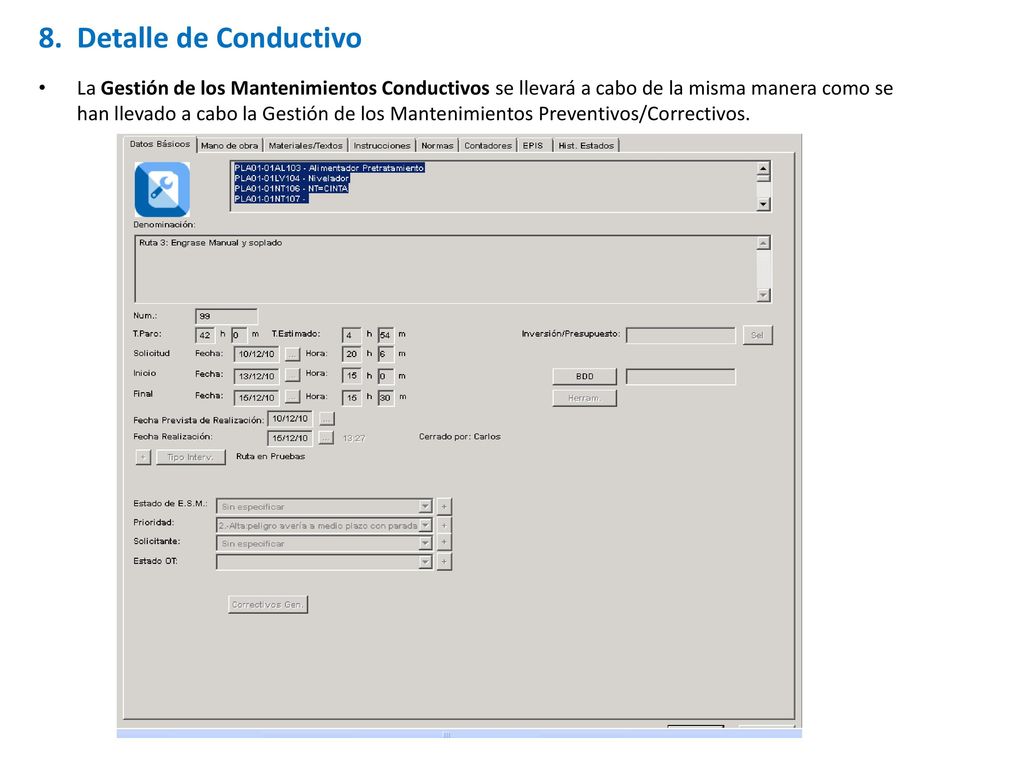

15 8. Detalle de Conductivo La Gestión de los Mantenimientos Conductivos se llevará a cabo de la misma manera como se han llevado a cabo la Gestión de los Mantenimientos Preventivos/Correctivos.

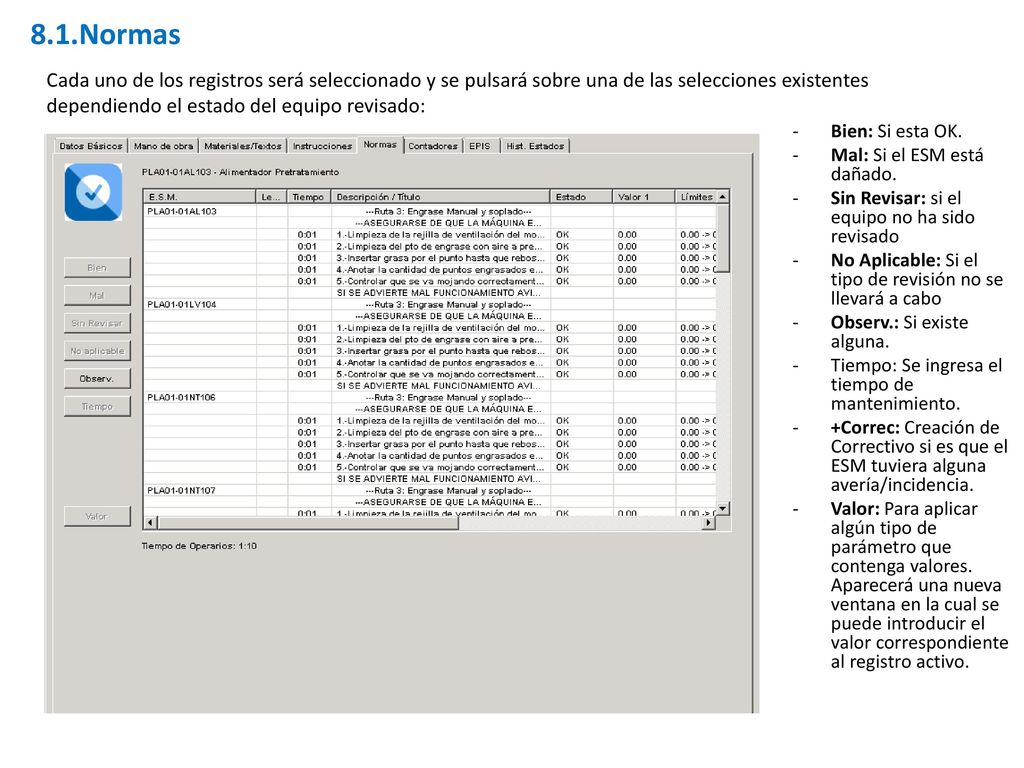

16 8.1.Normas Cada uno de los registros será seleccionado y se pulsará sobre una de las selecciones existentes dependiendo el estado del equipo revisado: Bien: Si esta OK. Mal: Si el ESM está dañado. Sin Revisar: si el equipo no ha sido revisado No Aplicable: Si el tipo de revisión no se llevará a cabo Observ.: Si existe alguna. Tiempo: Se ingresa el tiempo de mantenimiento. +Correc: Creación de Correctivo si es que el ESM tuviera alguna avería/incidencia. Valor: Para aplicar algún tipo de parámetro que contenga valores. Aparecerá una nueva ventana en la cual se puede introducir el valor correspondiente al registro activo.
