Relé de sobretensión (59)

Presentación del tema: "Relé de sobretensión (59)"— Transcripción de la presentación:

1 Relé de sobretensión (59)
Carlos Alberto González rodríguez

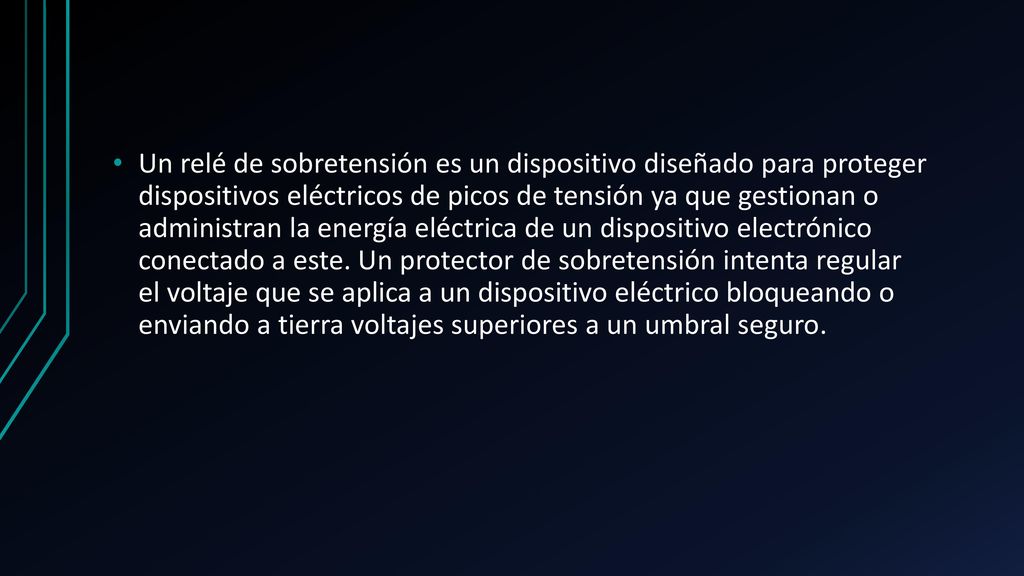

2 Un relé de sobretensión es un dispositivo diseñado para proteger dispositivos eléctricos de picos de tensión ya que gestionan o administran la energía eléctrica de un dispositivo electrónico conectado a este. Un protector de sobretensión intenta regular el voltaje que se aplica a un dispositivo eléctrico bloqueando o enviando a tierra voltajes superiores a un umbral seguro.

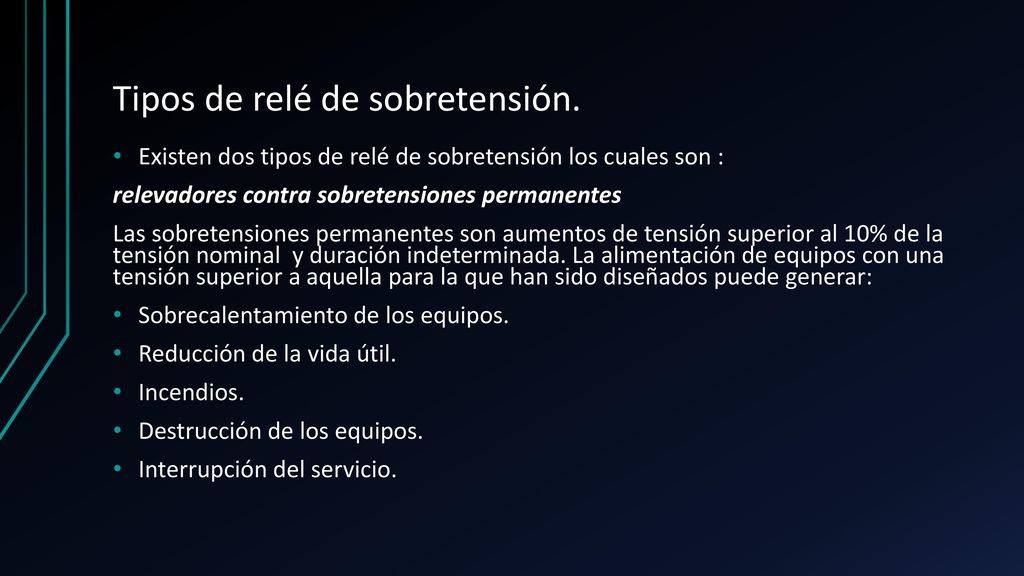

3 Tipos de relé de sobretensión.
Existen dos tipos de relé de sobretensión los cuales son : relevadores contra sobretensiones permanentes Las sobretensiones permanentes son aumentos de tensión superior al 10% de la tensión nominal y duración indeterminada. La alimentación de equipos con una tensión superior a aquella para la que han sido diseñados puede generar: Sobrecalentamiento de los equipos. Reducción de la vida útil. Incendios. Destrucción de los equipos. Interrupción del servicio.

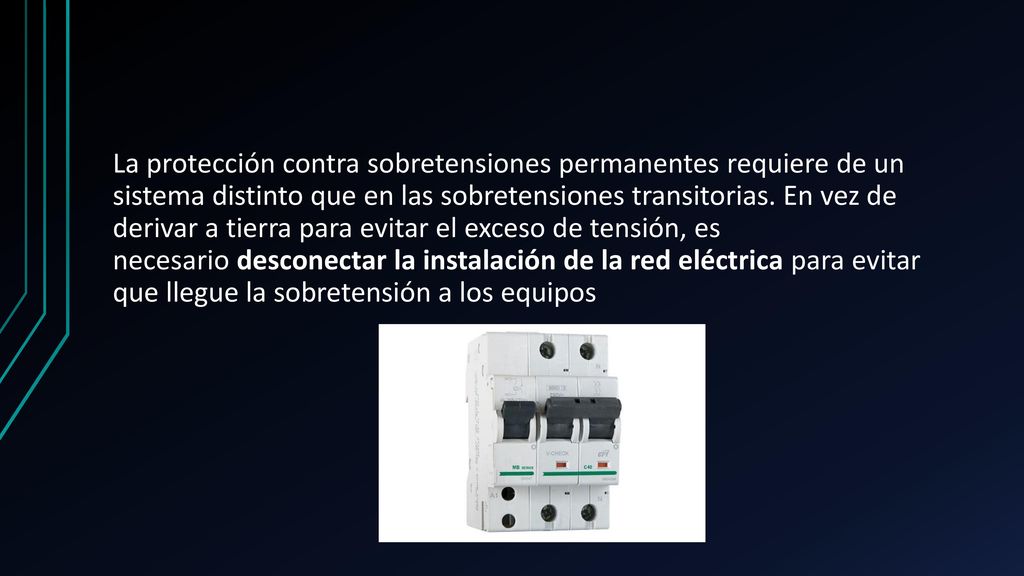

4 La protección contra sobretensiones permanentes requiere de un sistema distinto que en las sobretensiones transitorias. En vez de derivar a tierra para evitar el exceso de tensión, es necesario desconectar la instalación de la red eléctrica para evitar que llegue la sobretensión a los equipos

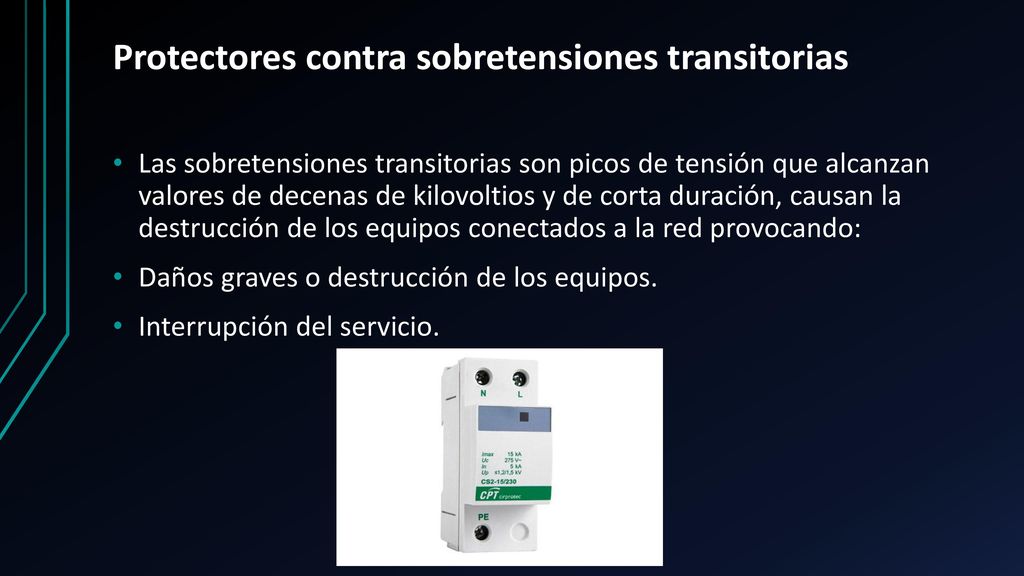

5 Protectores contra sobretensiones transitorias
Las sobretensiones transitorias son picos de tensión que alcanzan valores de decenas de kilovoltios y de corta duración, causan la destrucción de los equipos conectados a la red provocando: Daños graves o destrucción de los equipos. Interrupción del servicio.

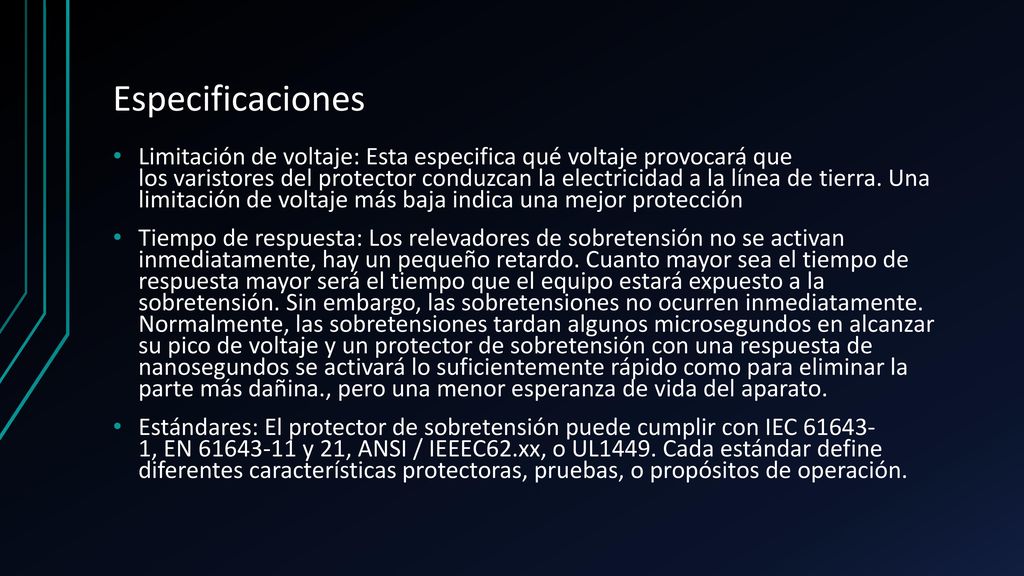

6 Especificaciones Limitación de voltaje: Esta especifica qué voltaje provocará que los varistores del protector conduzcan la electricidad a la línea de tierra. Una limitación de voltaje más baja indica una mejor protección Tiempo de respuesta: Los relevadores de sobretensión no se activan inmediatamente, hay un pequeño retardo. Cuanto mayor sea el tiempo de respuesta mayor será el tiempo que el equipo estará expuesto a la sobretensión. Sin embargo, las sobretensiones no ocurren inmediatamente. Normalmente, las sobretensiones tardan algunos microsegundos en alcanzar su pico de voltaje y un protector de sobretensión con una respuesta de nanosegundos se activará lo suficientemente rápido como para eliminar la parte más dañina., pero una menor esperanza de vida del aparato. Estándares: El protector de sobretensión puede cumplir con IEC  , EN  y 21, ANSI / IEEEC62.xx, o UL1449. Cada estándar define diferentes características protectoras, pruebas, o propósitos de operación.
