- OCULAR: Lente situada cerca del ojo del observador (por donde mira). Su misión es ampliar la imagen del objetivo. Suelen tener dos oculares, por eso.

Presentación del tema: "- OCULAR: Lente situada cerca del ojo del observador (por donde mira). Su misión es ampliar la imagen del objetivo. Suelen tener dos oculares, por eso."— Transcripción de la presentación:

1

2

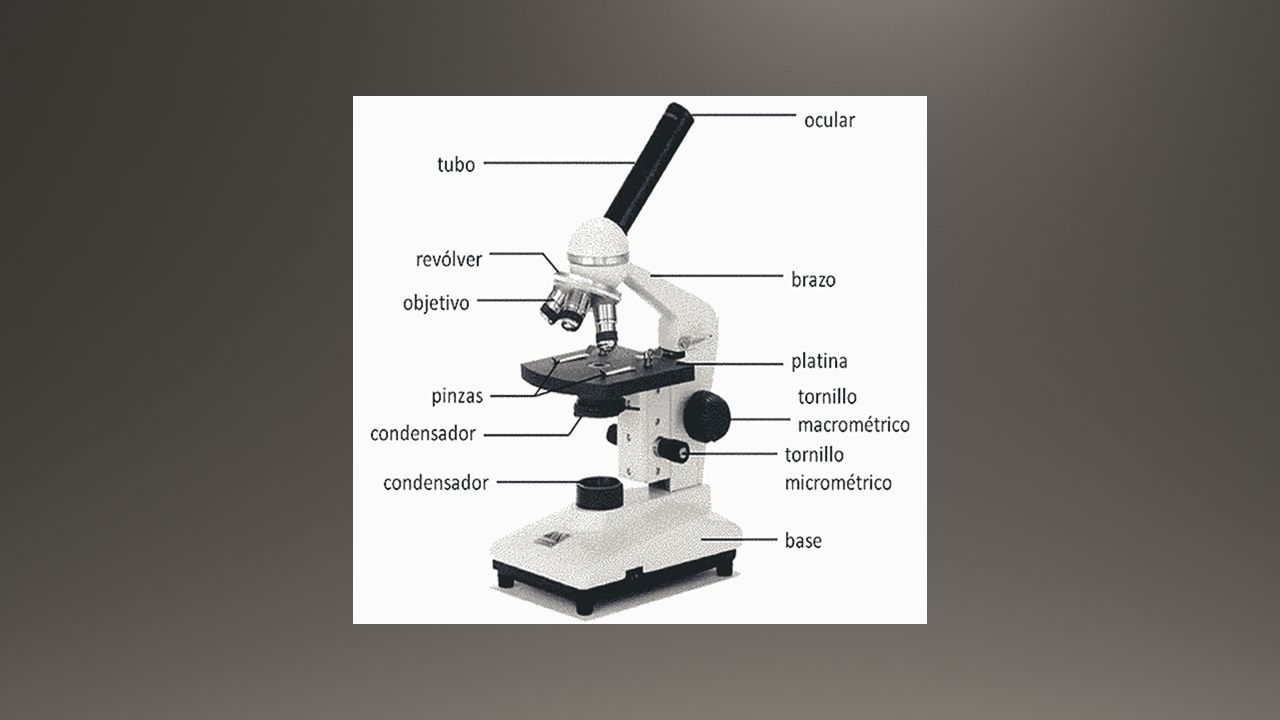

3 - OCULAR: Lente situada cerca del ojo del observador (por donde mira). Su misión es ampliar la imagen del objetivo. Suelen tener dos oculares, por eso se llaman binoculares, si solo tiene uno se llama monocular. -El TUBO: El tubo óptico se puede acercar o alejar de la preparación (lo que se quiere ver) mediante un TORNILLO MACROMÉTRICO o de grandes movimientos que sirve para realizar un primer enfoque. El tornillo macrométrico permite hacer un movimiento rápido hacia arriba o hacia abajo del tubo o la platina, y se utiliza para localizar la imagen a observar. - REVÓLVER: Contiene los sistemas de lentes objetivos. Permite, al girar, cambiar los objetivos.

4

5

6 La posición de I’ puede hallarse en cualquier punto entre los puntos cercano y lejano del ojo. Tanto el objetivo como el ocular de un microscopio real son lentes compuestas corregidas en alto grado y con varios elementos ópticos. En una lente de aumento simple, lo que importa al mirar a través de un microscopio es el aumento angular M.

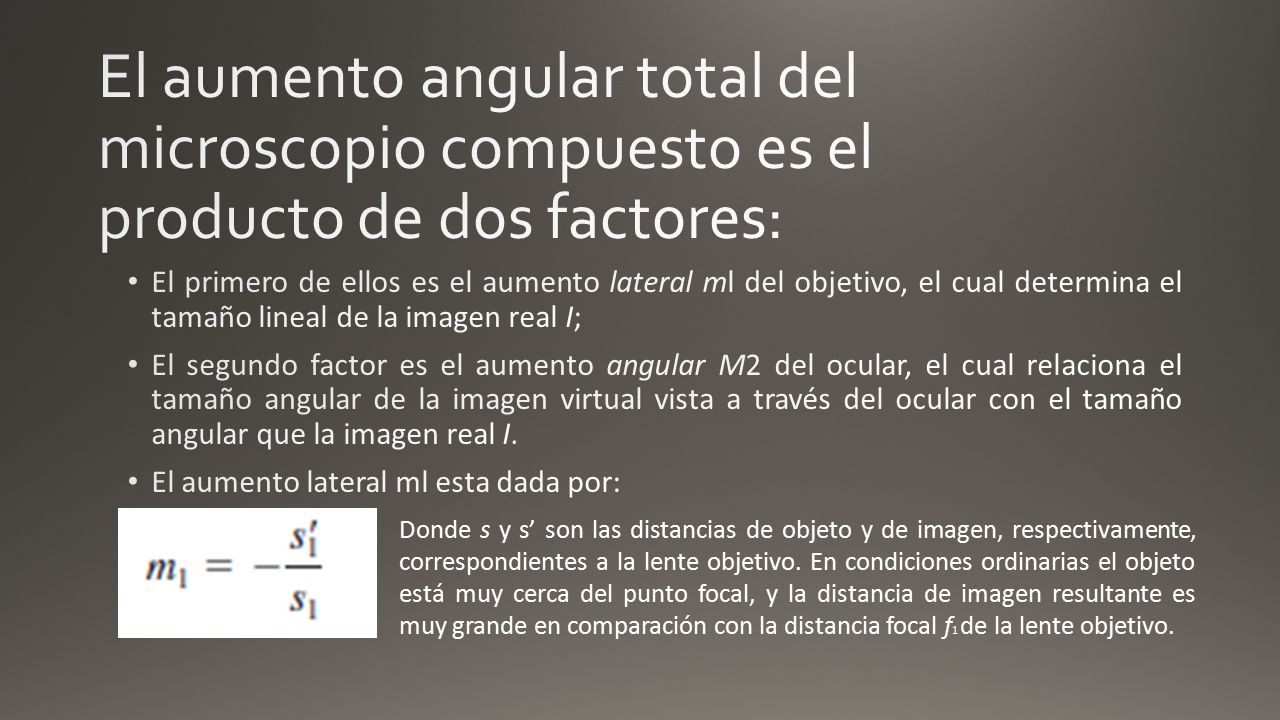

7 Donde s y s’ son las distancias de objeto y de imagen, respectivamente, correspondientes a la lente objetivo. En condiciones ordinarias el objeto está muy cerca del punto focal, y la distancia de imagen resultante es muy grande en comparación con la distancia focal f 1 de la lente objetivo.

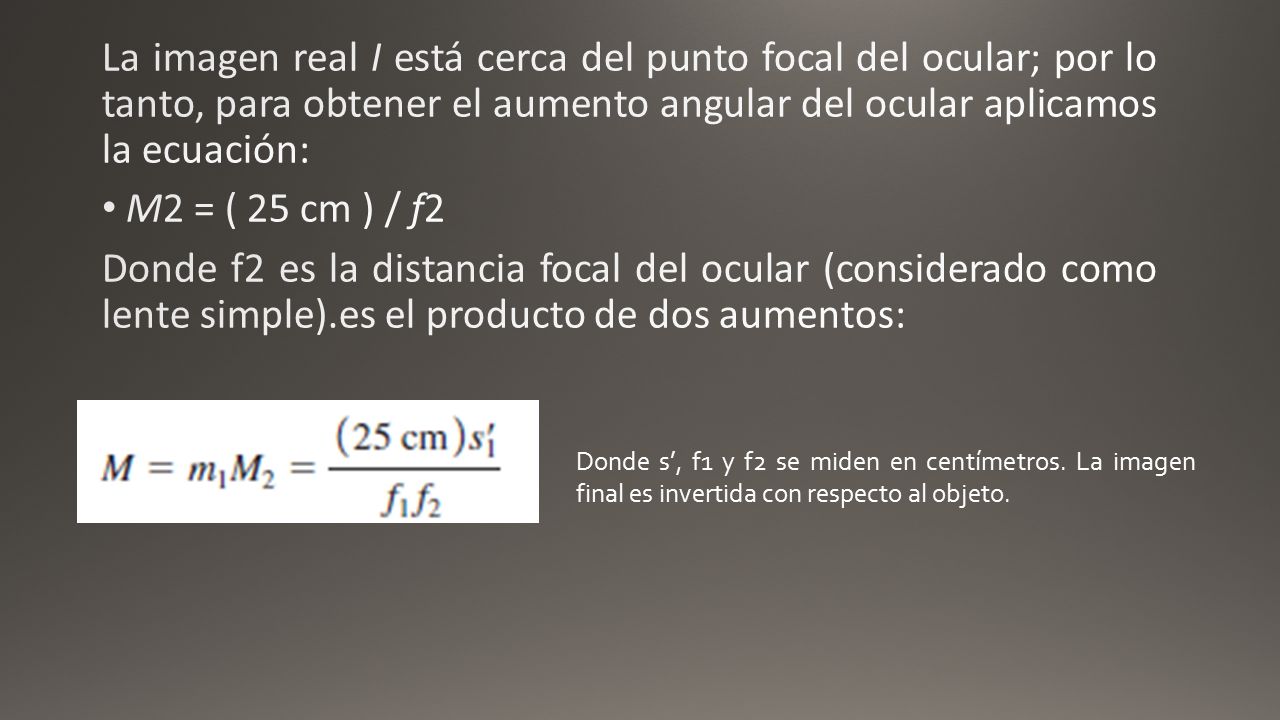

8 Donde s’, f1 y f2 se miden en centímetros. La imagen final es invertida con respecto al objeto.

9

10
