1 UNIVERSIDAD CENTROAMERICANA
Fundamentos de Protocolos y Redes Unidad I: Proceso de comunicación y Protocolos Lic. José Torres Gómez. Cisco Certified Networking Associate

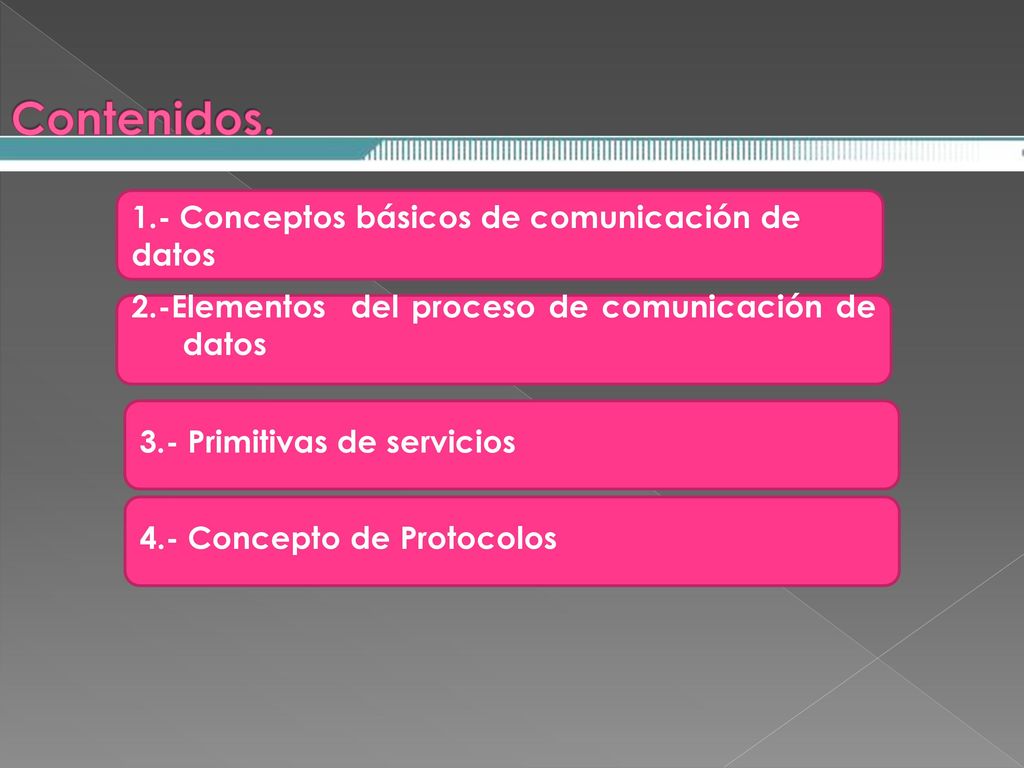

2 Contenidos. 1.- Conceptos básicos de comunicación de datos
2.-Elementos del proceso de comunicación de datos 3.- Primitivas de servicios 4.- Concepto de Protocolos

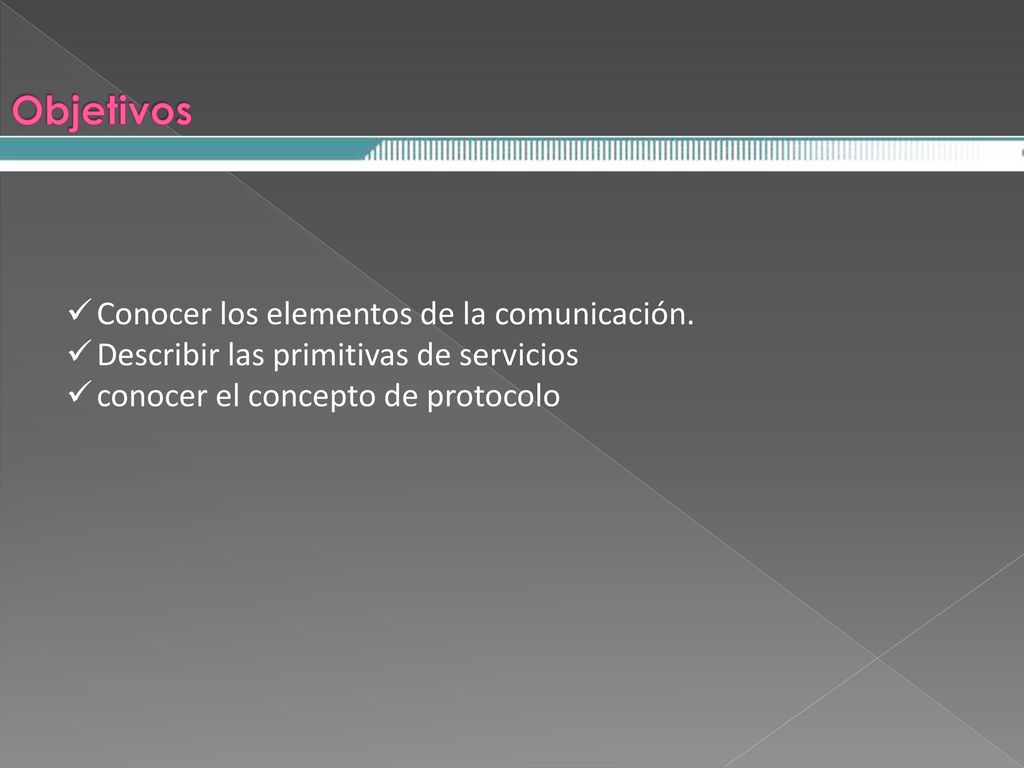

3 Objetivos Conocer los elementos de la comunicación.
Describir las primitivas de servicios conocer el concepto de protocolo

4 Conceptos básicos de comunicación de datos
Que es la comunicación? La necesidad de comunicarnos comienza cuando surge un mensaje o información que se debe enviar desde una persona o dispositivo a otro Elementos de la comunicación.

5 Conceptos básicos de comunicación de datos

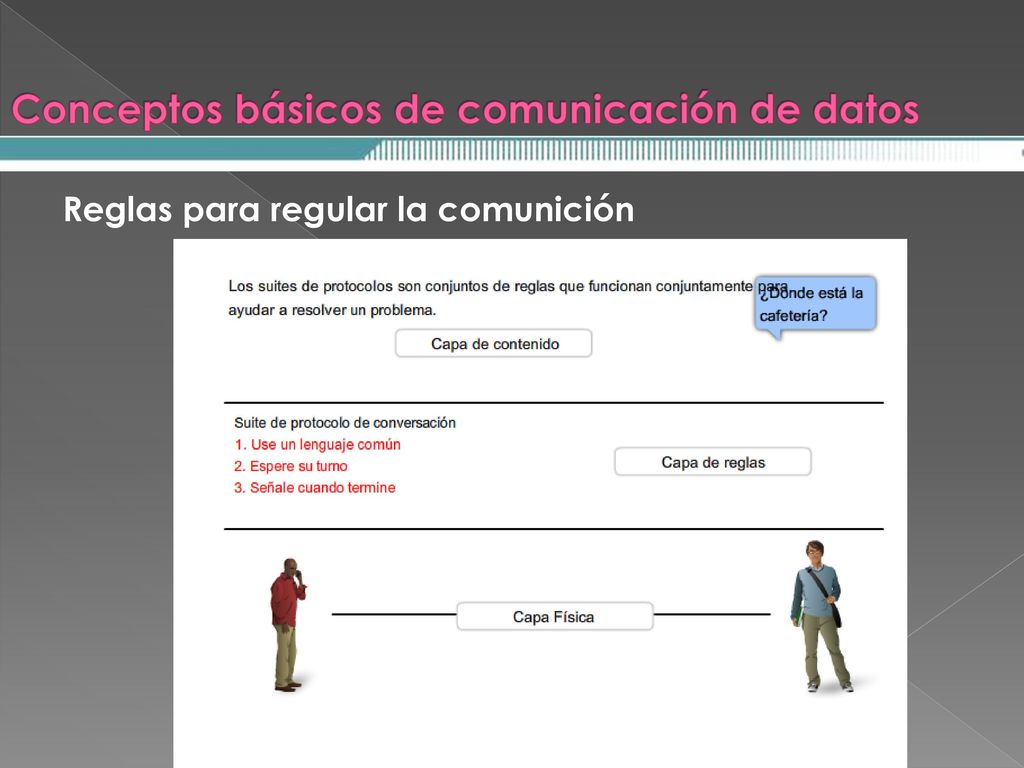

Reglas para regular la comunición

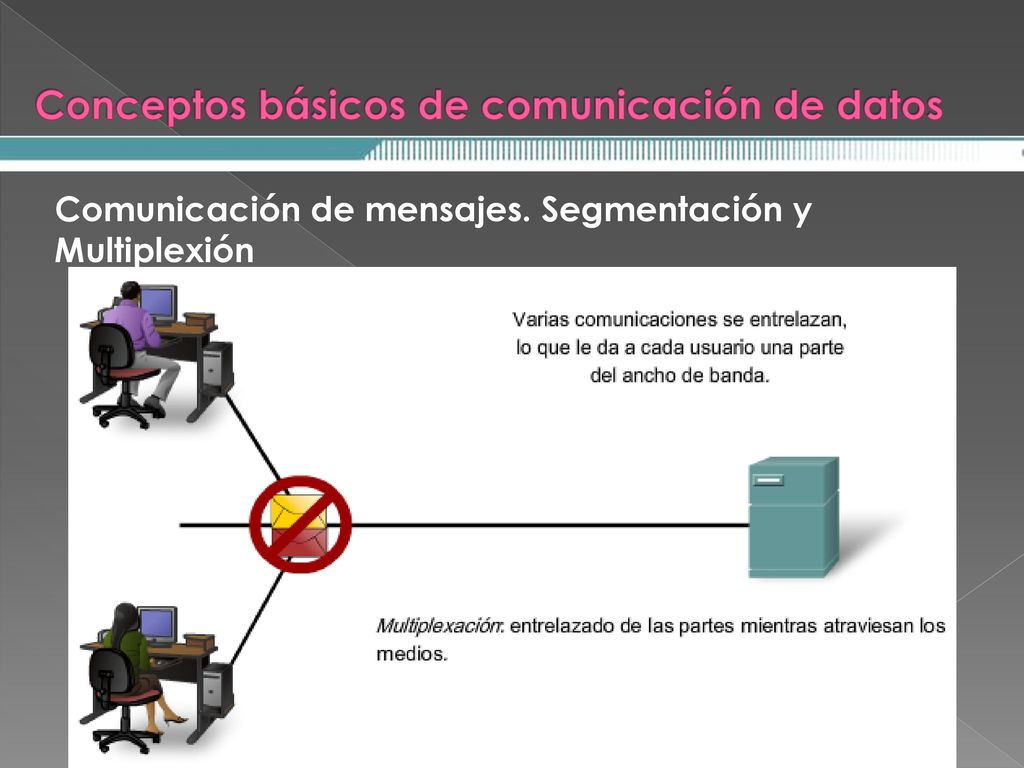

6 Conceptos básicos de comunicación de datos
Comunicación de mensajes. Segmentación y Multiplexión

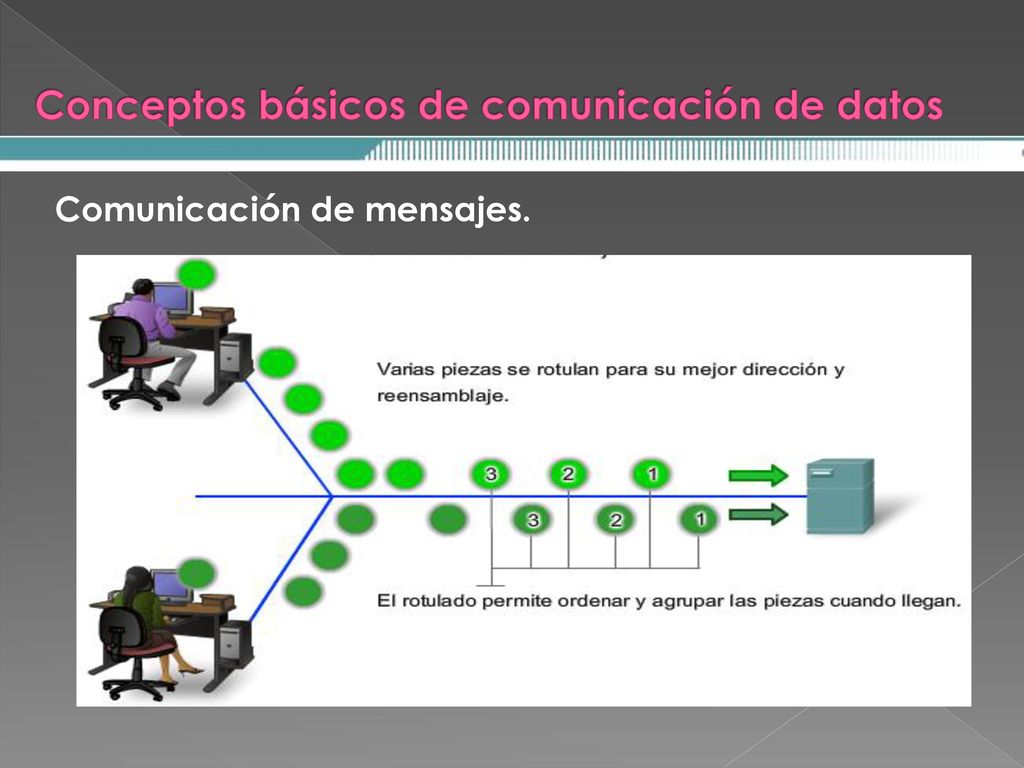

7 Conceptos básicos de comunicación de datos
Comunicación de mensajes.

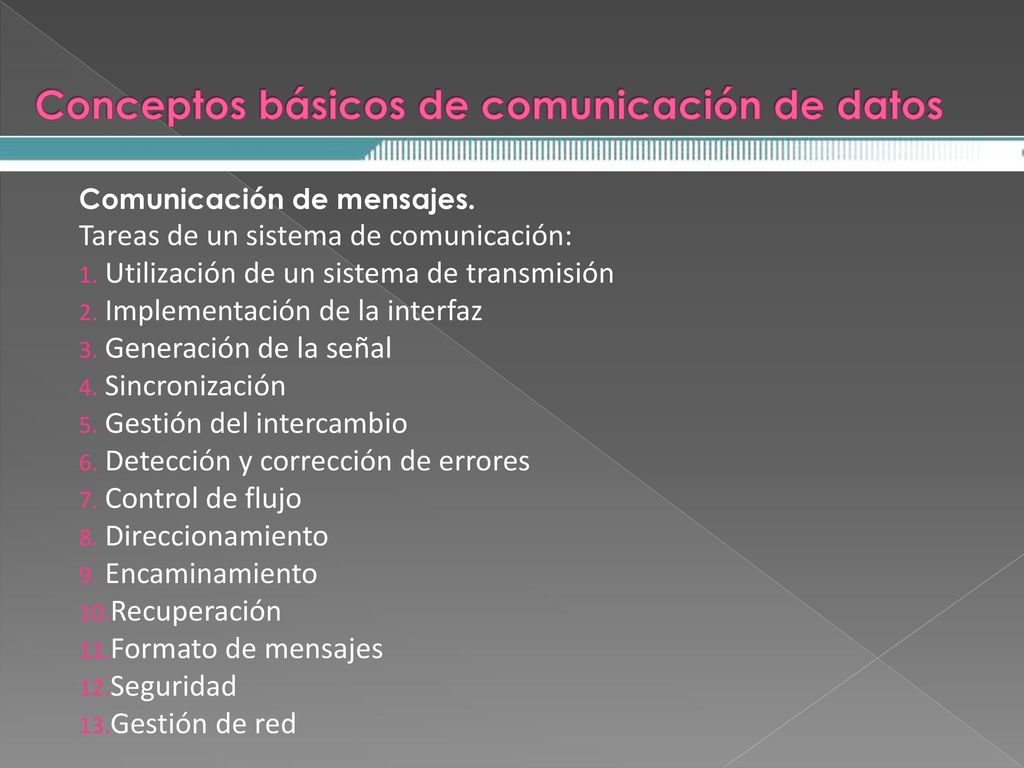

8 Conceptos básicos de comunicación de datos
Comunicación de mensajes. Tareas de un sistema de comunicación: Utilización de un sistema de transmisión Implementación de la interfaz Generación de la señal Sincronización Gestión del intercambio Detección y corrección de errores Control de flujo Direccionamiento Encaminamiento Recuperación Formato de mensajes Seguridad Gestión de red

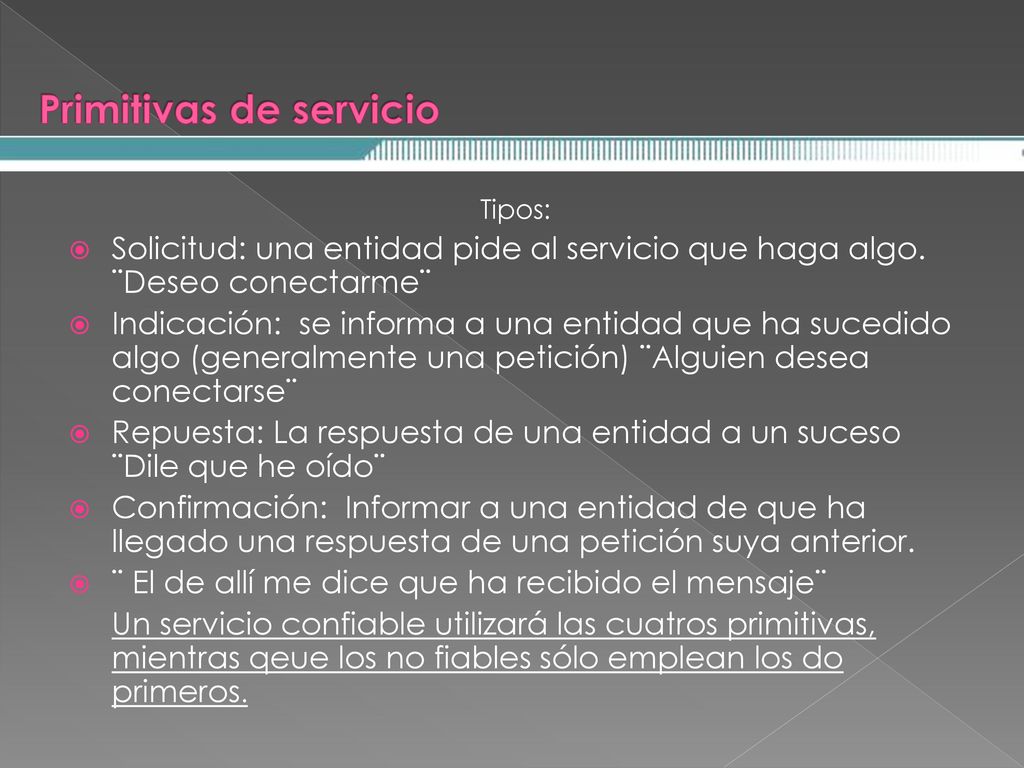

9 Primitivas de servicio
Tipos: Solicitud: una entidad pide al servicio que haga algo. ¨Deseo conectarme¨ Indicación: se informa a una entidad que ha sucedido algo (generalmente una petición) ¨Alguien desea conectarse¨ Repuesta: La respuesta de una entidad a un suceso ¨Dile que he oído¨ Confirmación: Informar a una entidad de que ha llegado una respuesta de una petición suya anterior. ¨ El de allí me dice que ha recibido el mensaje¨ Un servicio confiable utilizará las cuatros primitivas, mientras qeue los no fiables sólo emplean los do primeros.

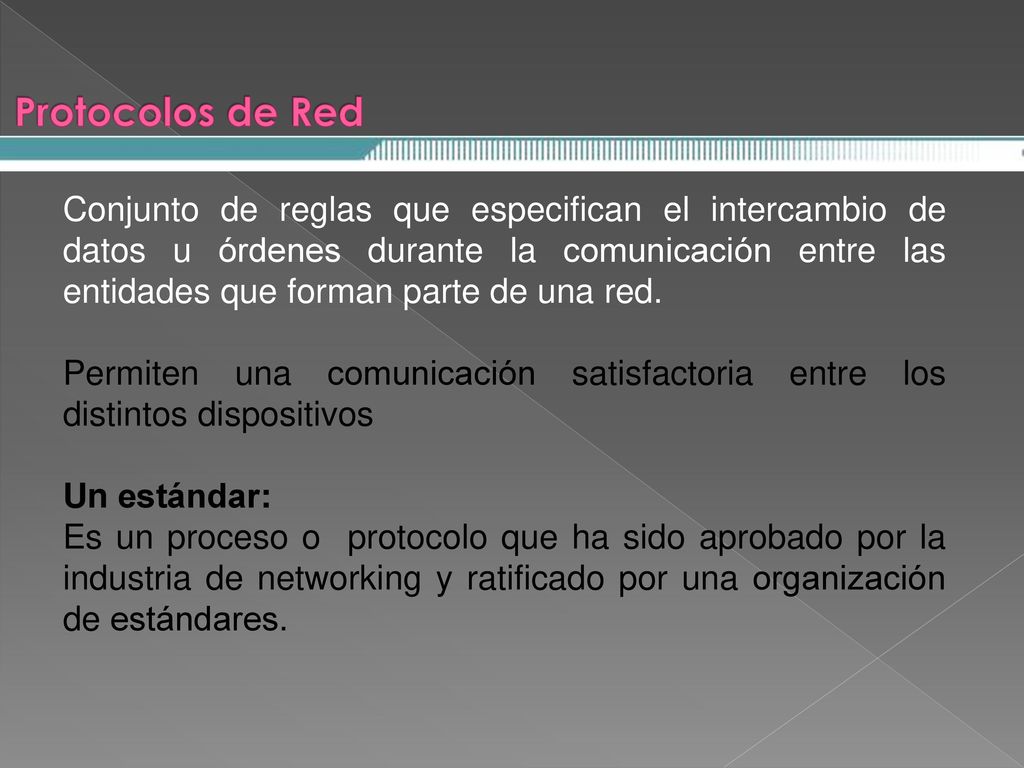

10 Protocolos de Red Conjunto de reglas que especifican el intercambio de datos u órdenes durante la comunicación entre las entidades que forman parte de una red. Permiten una comunicación satisfactoria entre los distintos dispositivos Un estándar: Es un proceso o protocolo que ha sido aprobado por la industria de networking y ratificado por una organización de estándares.

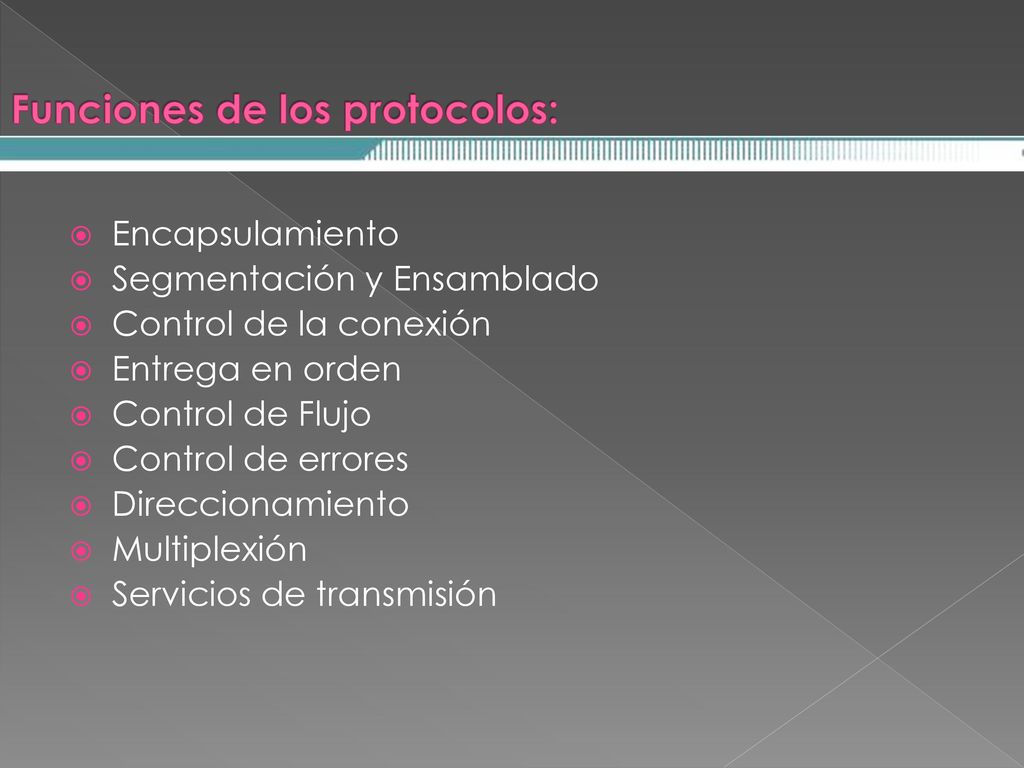

11 Funciones de los protocolos:
Encapsulamiento Segmentación y Ensamblado Control de la conexión Entrega en orden Control de Flujo Control de errores Direccionamiento Multiplexión Servicios de transmisión

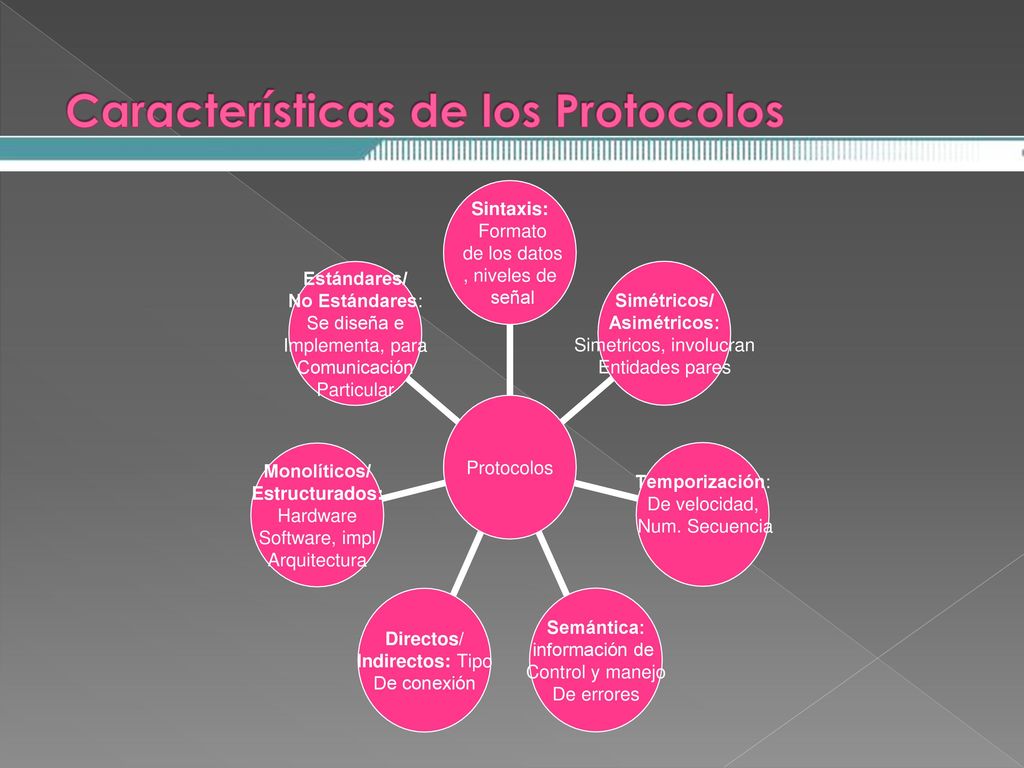

12 Características de los Protocolos

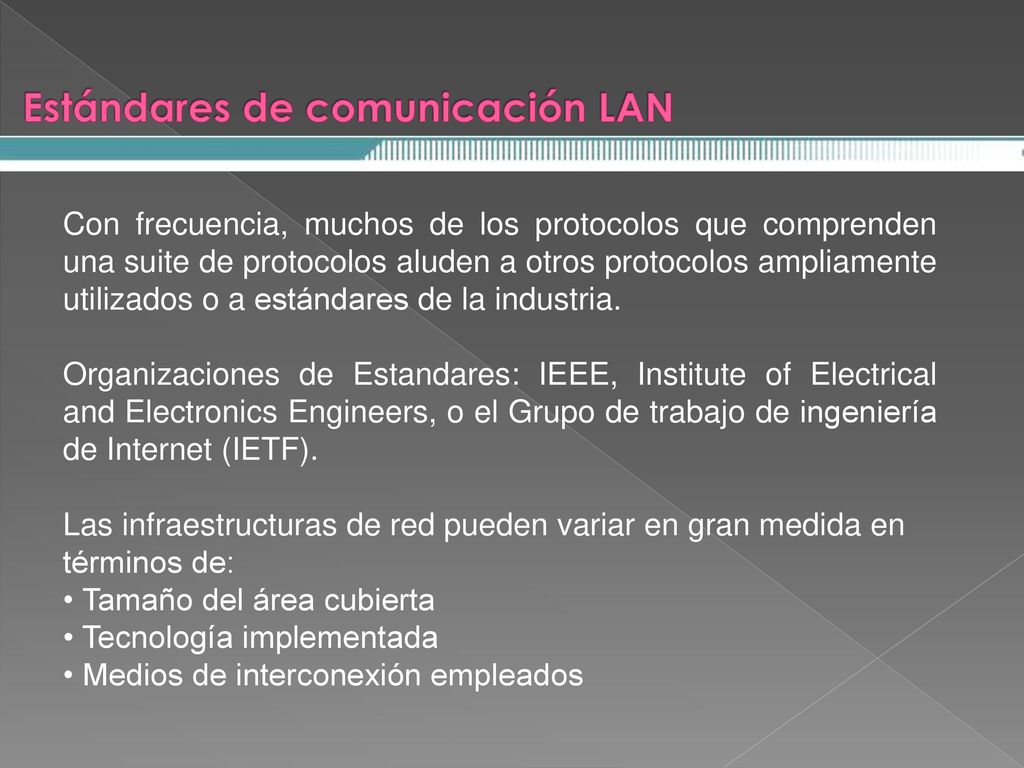

13 Estándares de comunicación LAN
Con frecuencia, muchos de los protocolos que comprenden una suite de protocolos aluden a otros protocolos ampliamente utilizados o a estándares de la industria. Organizaciones de Estandares: IEEE, Institute of Electrical and Electronics Engineers, o el Grupo de trabajo de ingeniería de Internet (IETF). Las infraestructuras de red pueden variar en gran medida en términos de: Tamaño del área cubierta Tecnología implementada Medios de interconexión empleados

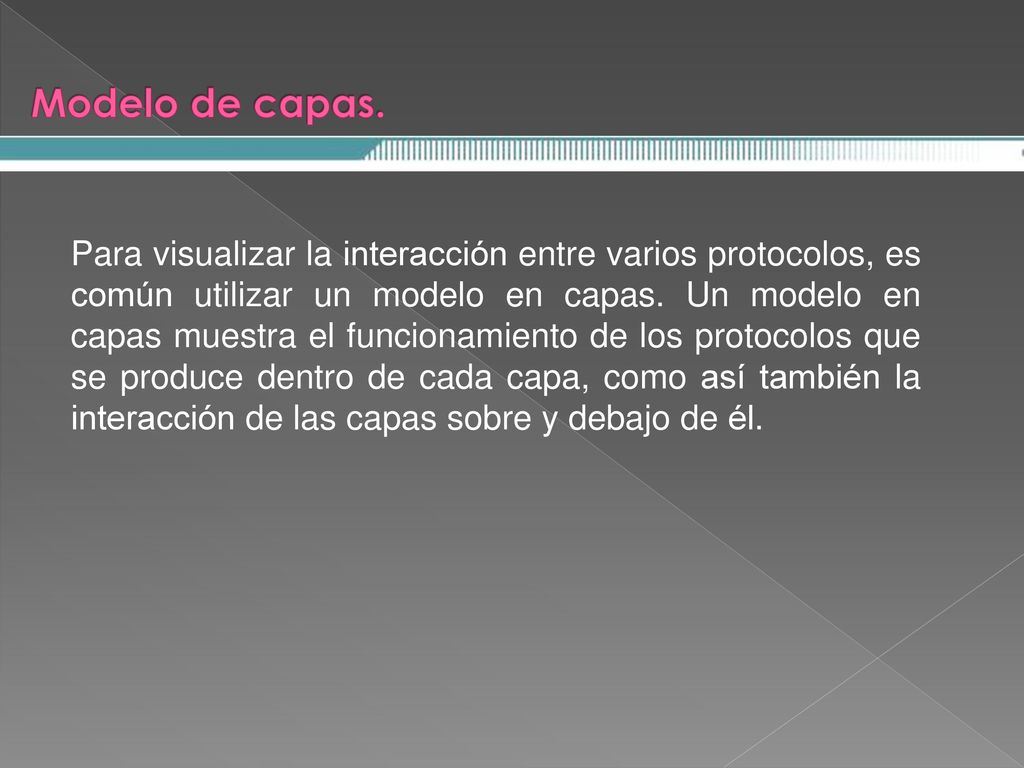

14 Modelo de capas. Para visualizar la interacción entre varios protocolos, es común utilizar un modelo en capas. Un modelo en capas muestra el funcionamiento de los protocolos que se produce dentro de cada capa, como así también la interacción de las capas sobre y debajo de él.

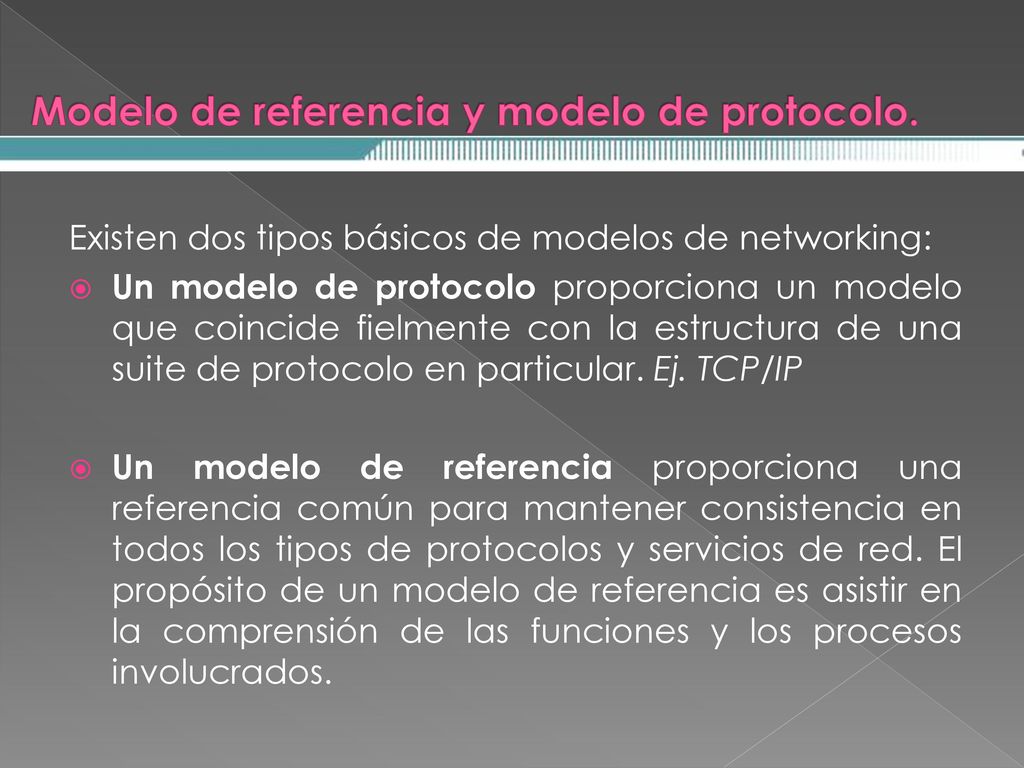

15 Modelo de referencia y modelo de protocolo.
Existen dos tipos básicos de modelos de networking: Un modelo de protocolo proporciona un modelo que coincide fielmente con la estructura de una suite de protocolo en particular. Ej. TCP/IP Un modelo de referencia proporciona una referencia común para mantener consistencia en todos los tipos de protocolos y servicios de red. El propósito de un modelo de referencia es asistir en la comprensión de las funciones y los procesos involucrados.

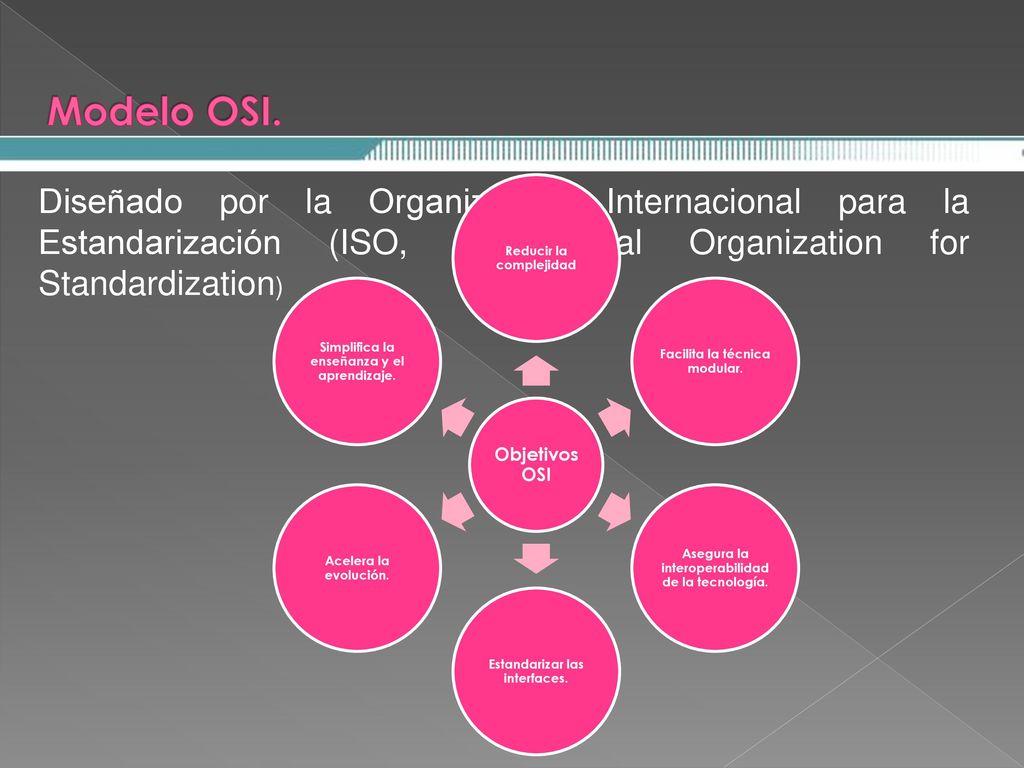

16 Modelo OSI. Diseñado por la Organización Internacional para la Estandarización (ISO, International Organization for Standardization) Objetivos OSI Reducir la complejidad Facilita la técnica modular. Asegura la interoperabilidad de la tecnología. Estandarizar las interfaces. Acelera la evolución. Simplifica la enseñanza y el aprendizaje.

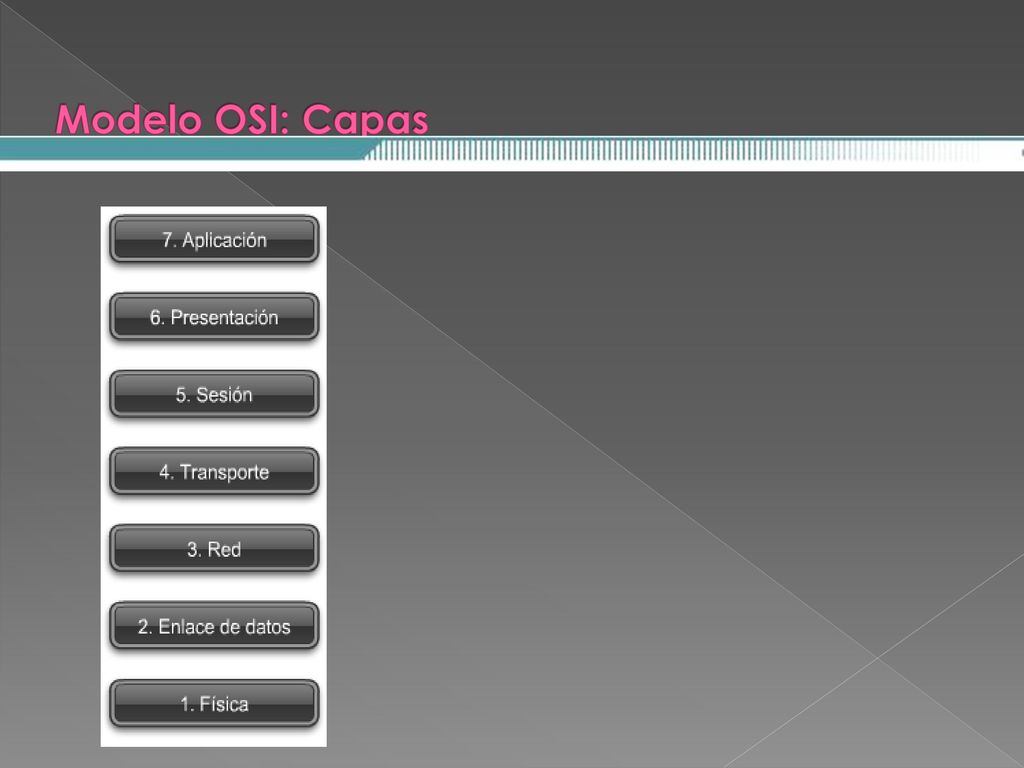

17 Modelo OSI: Capas

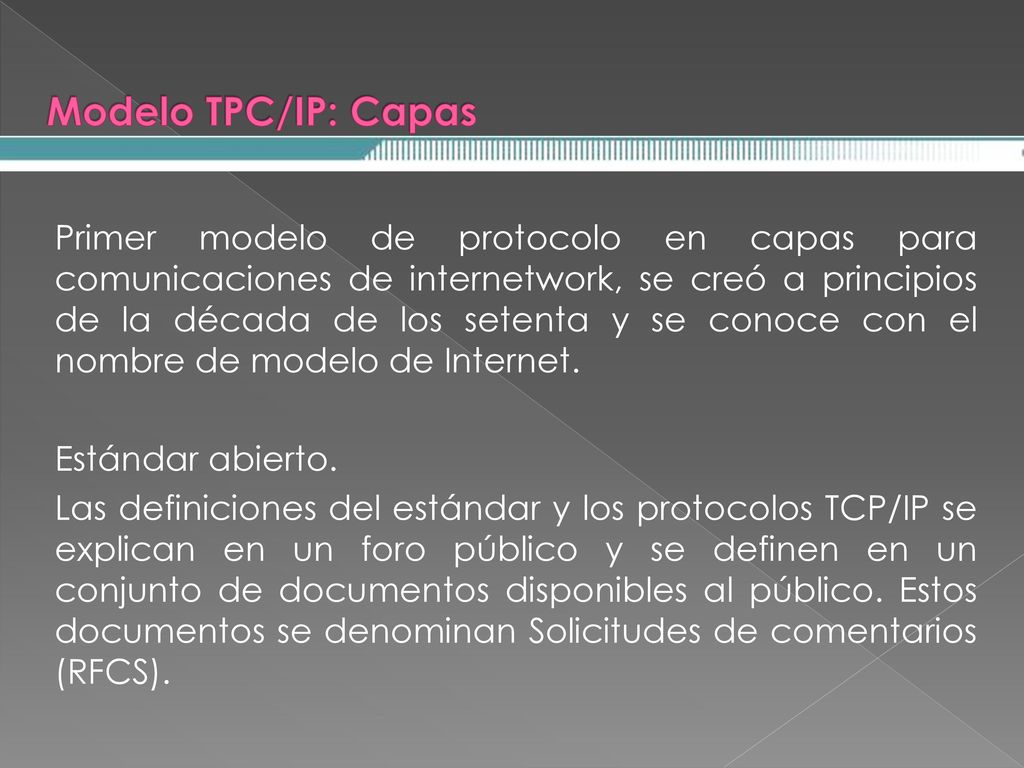

18 Modelo TPC/IP: Capas Primer modelo de protocolo en capas para comunicaciones de internetwork, se creó a principios de la década de los setenta y se conoce con el nombre de modelo de Internet. Estándar abierto. Las definiciones del estándar y los protocolos TCP/IP se explican en un foro público y se definen en un conjunto de documentos disponibles al público. Estos documentos se denominan Solicitudes de comentarios (RFCS).

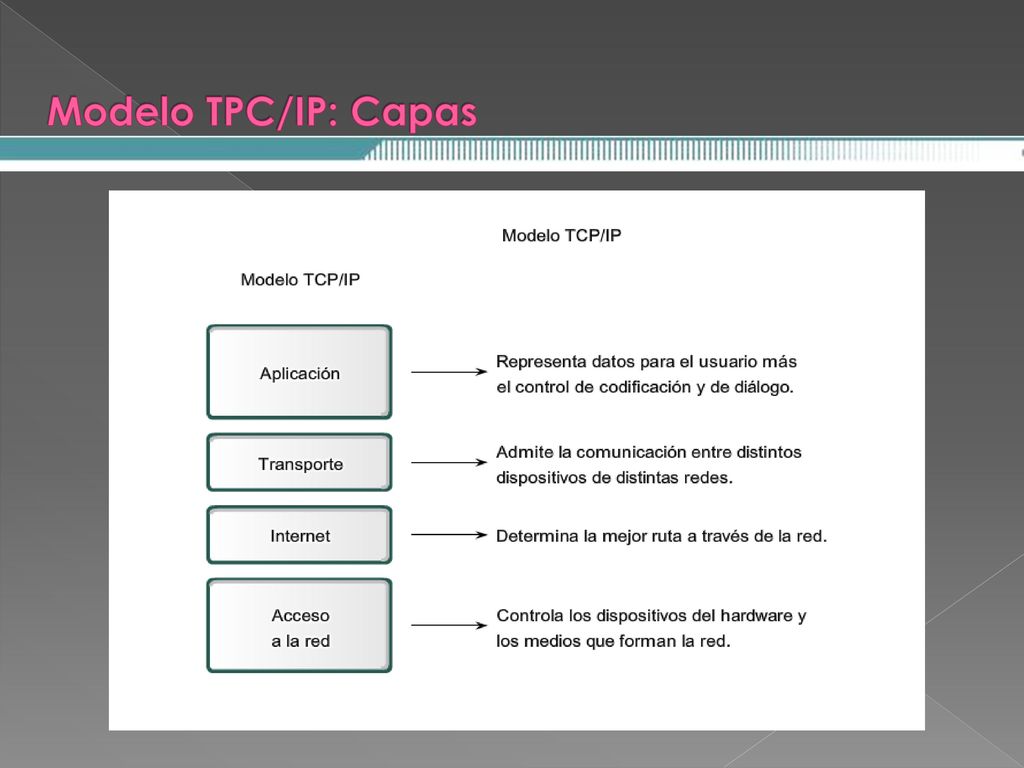

19 Modelo TPC/IP: Capas

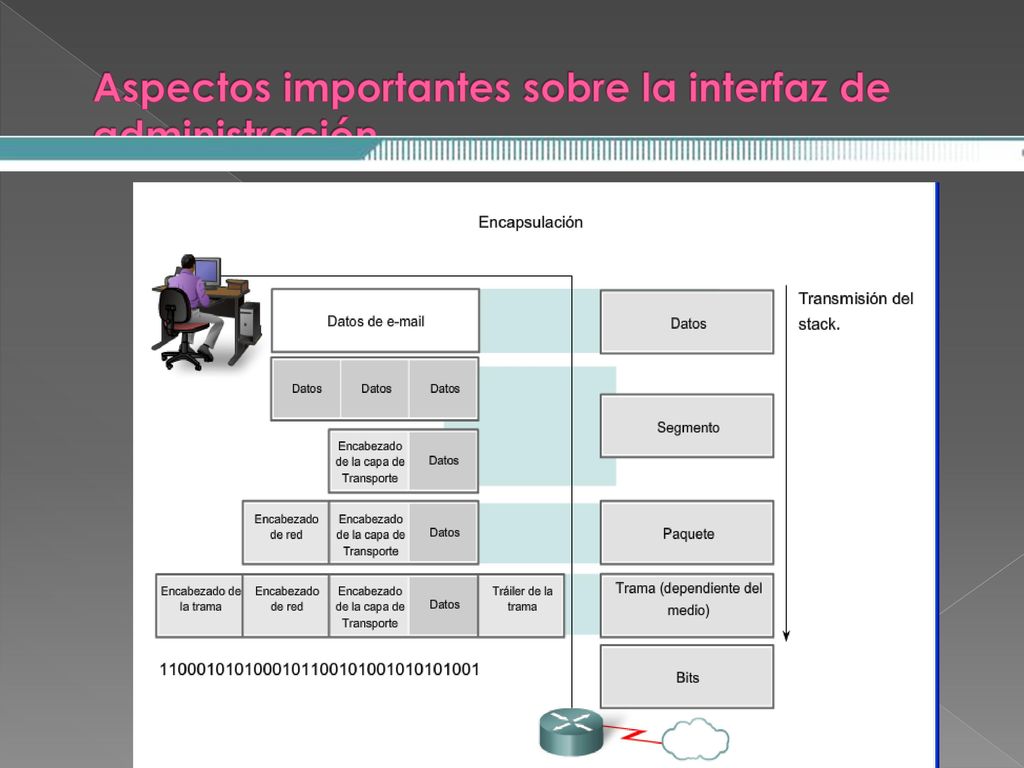

20 Aspectos importantes sobre la interfaz de administración

21

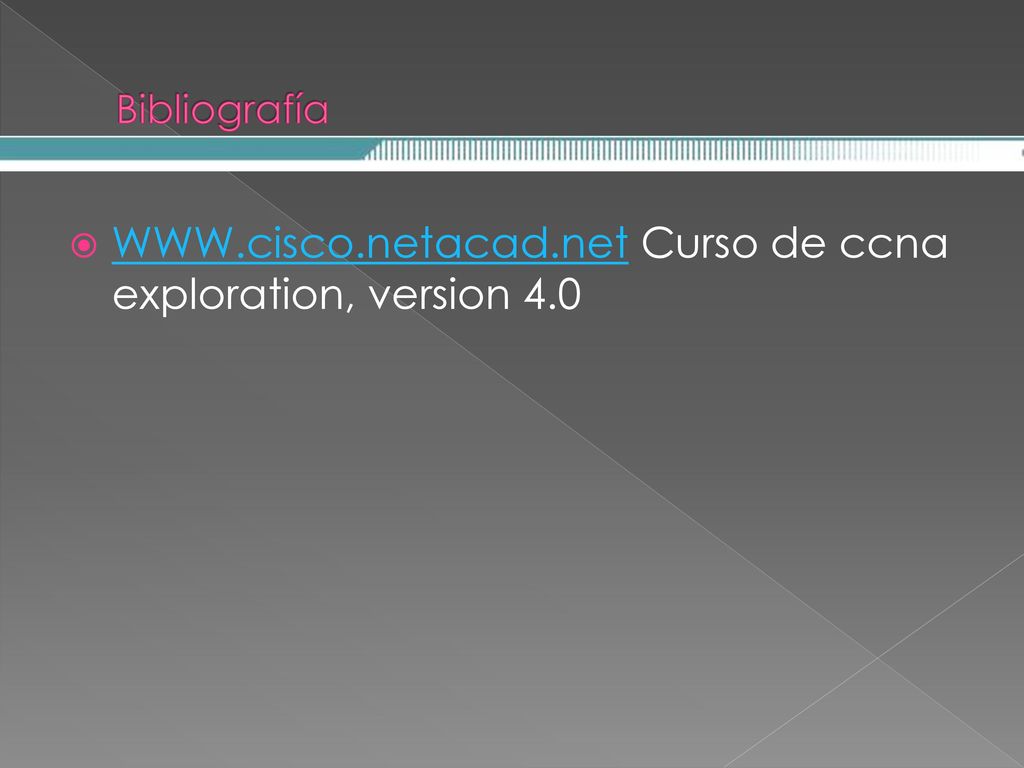

22 WWW.cisco.netacad.net Curso de ccna exploration, version 4.0
Bibliografía Curso de ccna exploration, version 4.0
