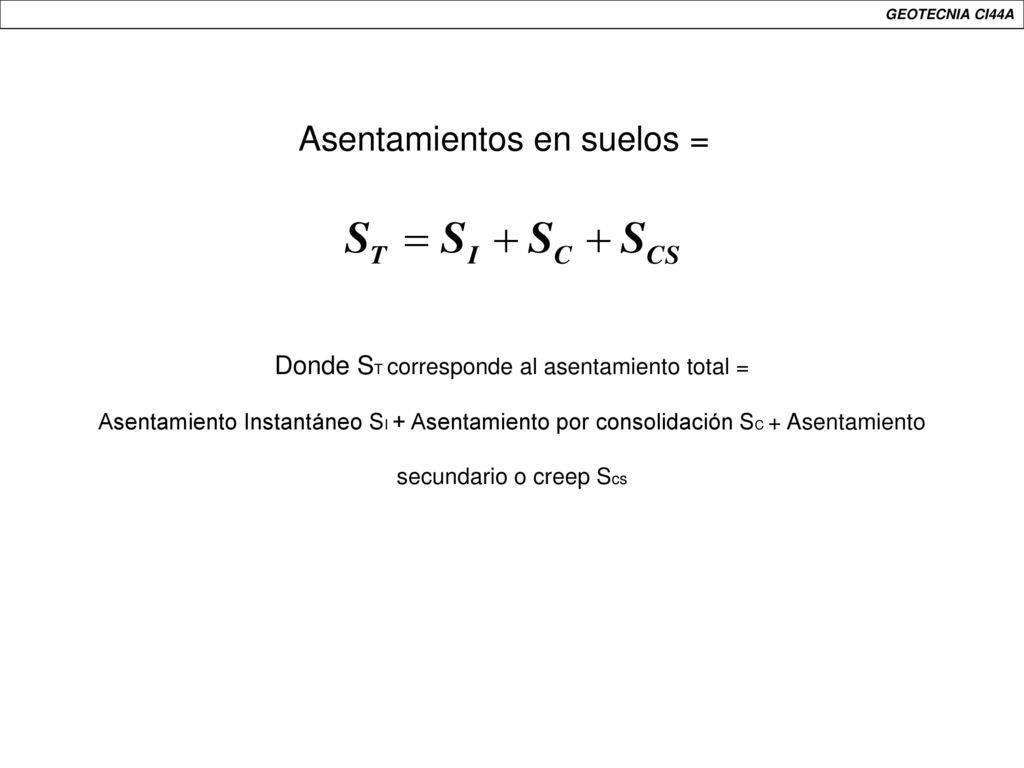

1 Donde ST corresponde al asentamiento total =
GEOTECNIA CI44A Asentamientos en suelos = Donde ST corresponde al asentamiento total = Asentamiento Instantáneo SI + Asentamiento por consolidación SC + Asentamiento secundario o creep Scs

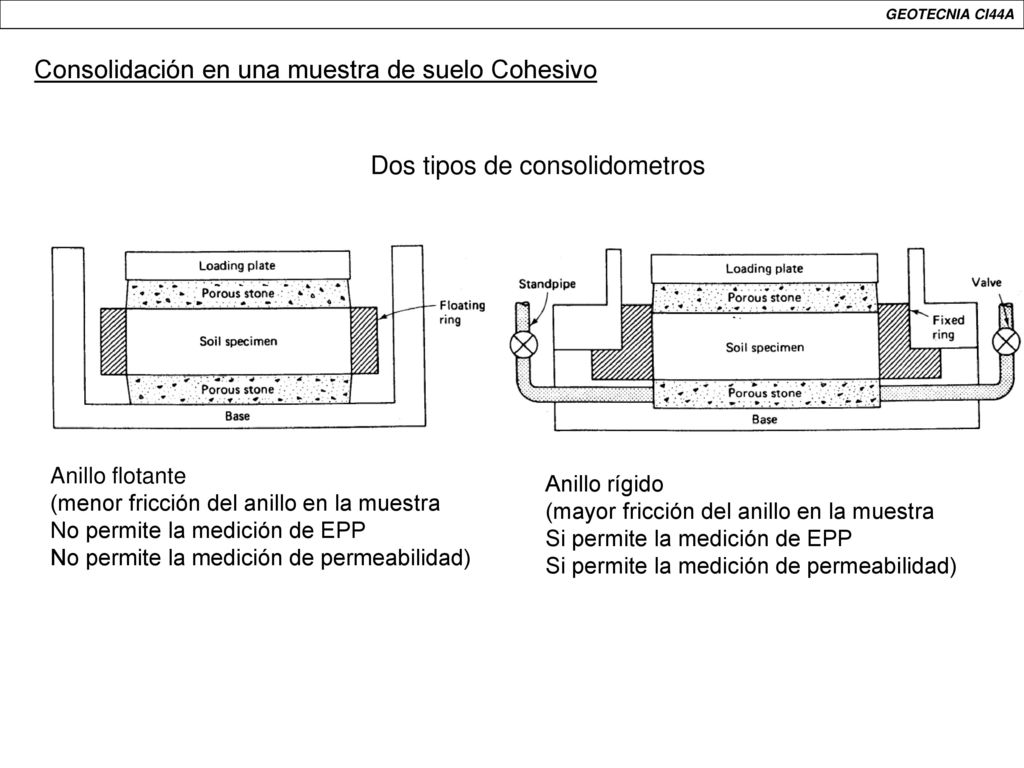

2 Consolidación en una muestra de suelo Cohesivo
GEOTECNIA CI44A Consolidación en una muestra de suelo Cohesivo Dos tipos de consolidometros Anillo flotante (menor fricción del anillo en la muestra No permite la medición de EPP No permite la medición de permeabilidad) Anillo rígido (mayor fricción del anillo en la muestra Si permite la medición de EPP Si permite la medición de permeabilidad)

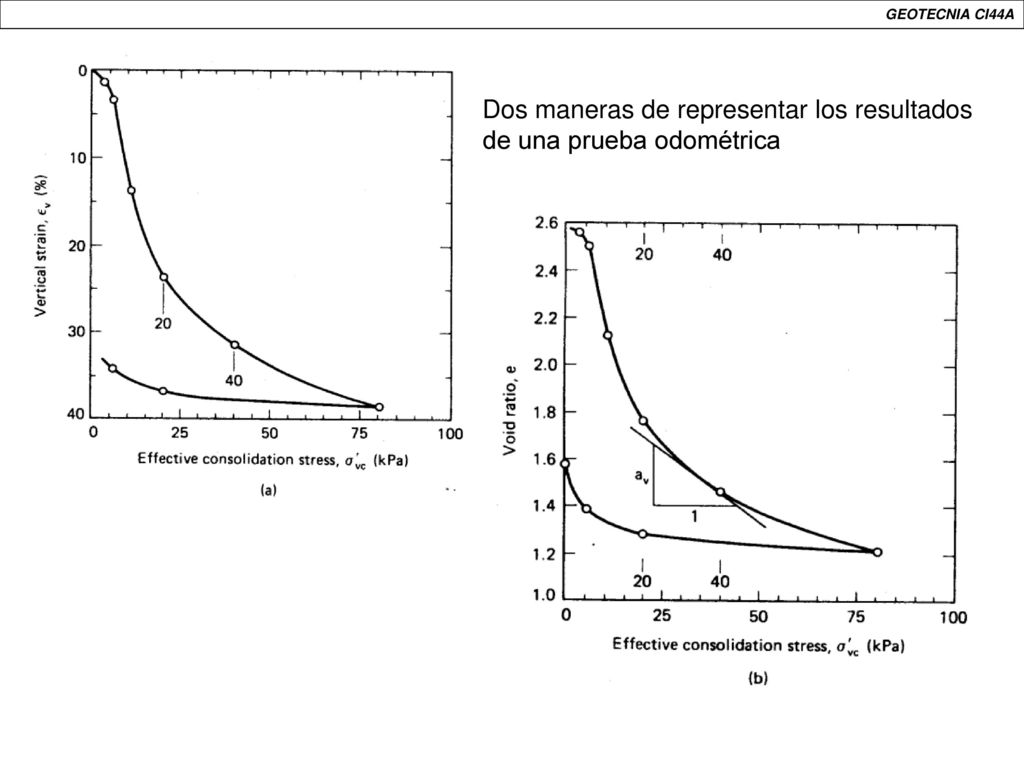

3 Dos maneras de representar los resultados de una prueba odométrica
GEOTECNIA CI44A Dos maneras de representar los resultados de una prueba odométrica

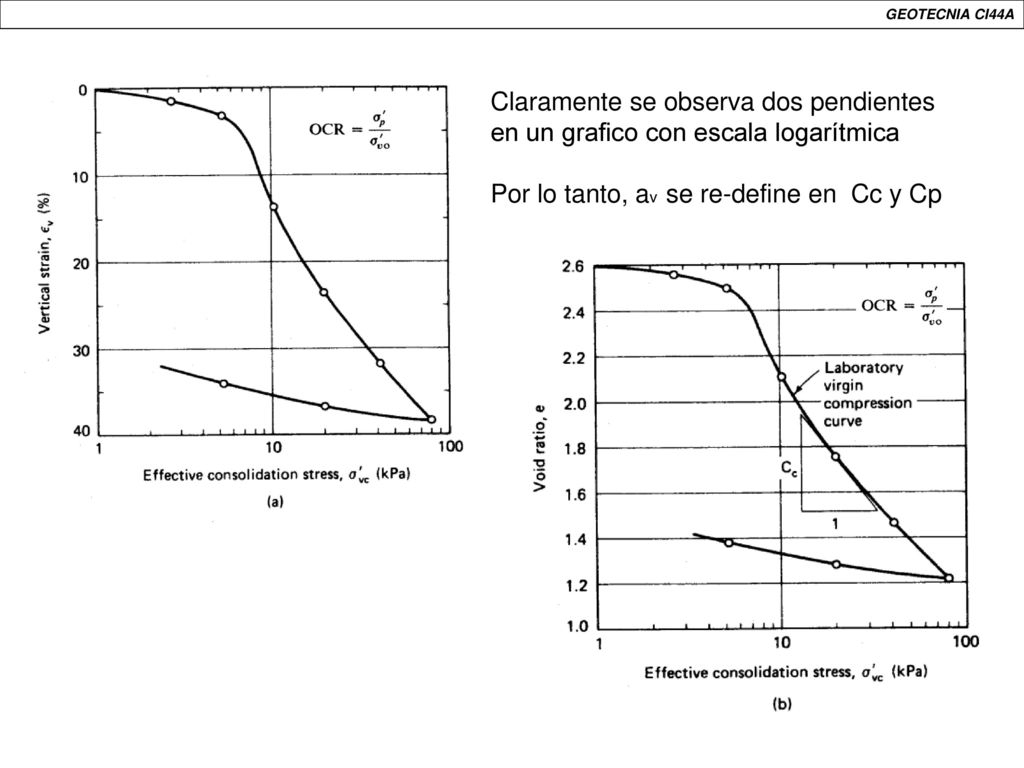

4 Por lo tanto, av se re-define en Cc y Cp
GEOTECNIA CI44A Claramente se observa dos pendientes en un grafico con escala logarítmica Por lo tanto, av se re-define en Cc y Cp

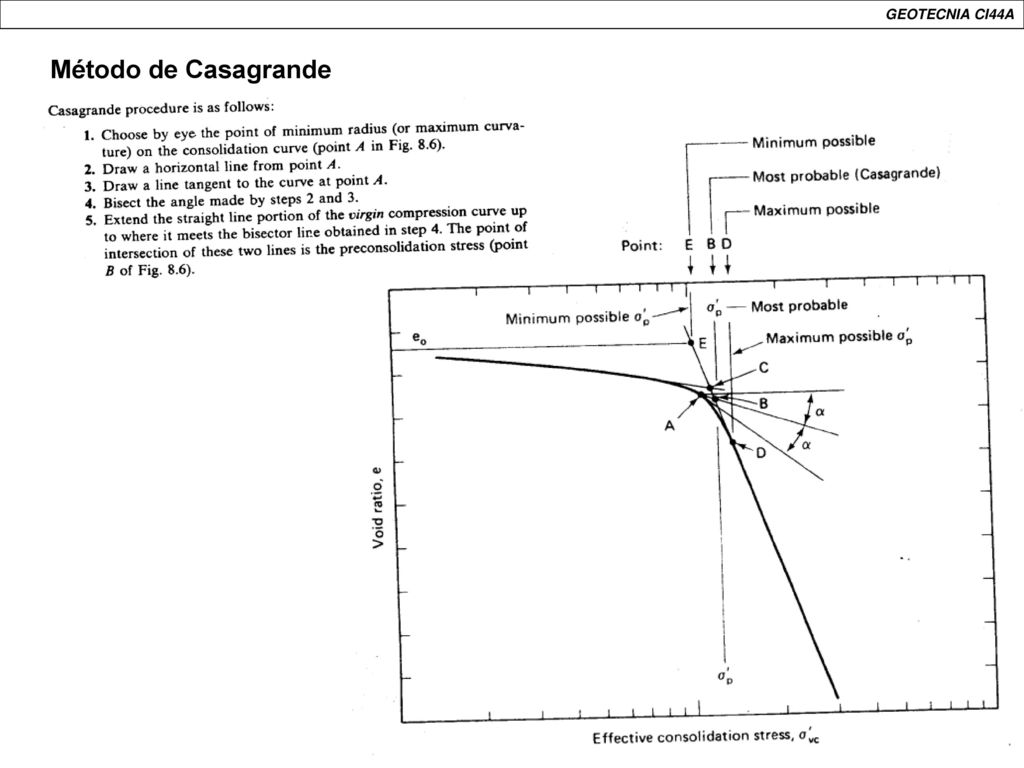

5 GEOTECNIA CI44A Método de Casagrande

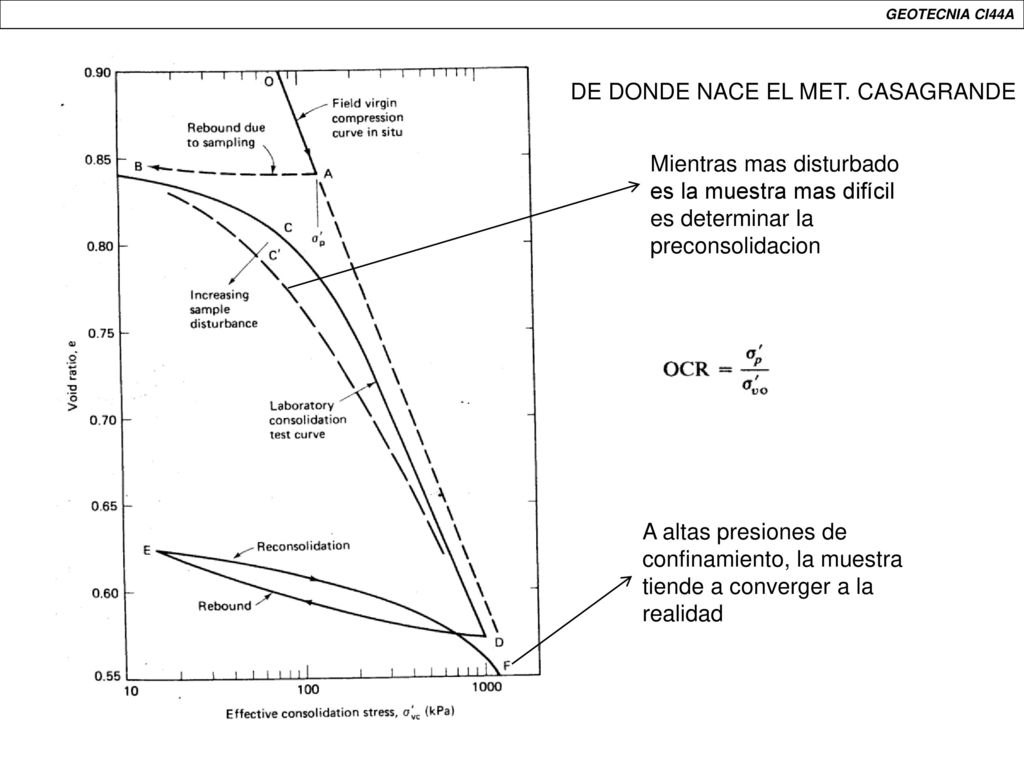

6 DE DONDE NACE EL MET. CASAGRANDE
GEOTECNIA CI44A DE DONDE NACE EL MET. CASAGRANDE Mientras mas disturbado es la muestra mas difícil es determinar la preconsolidacion A altas presiones de confinamiento, la muestra tiende a converger a la realidad

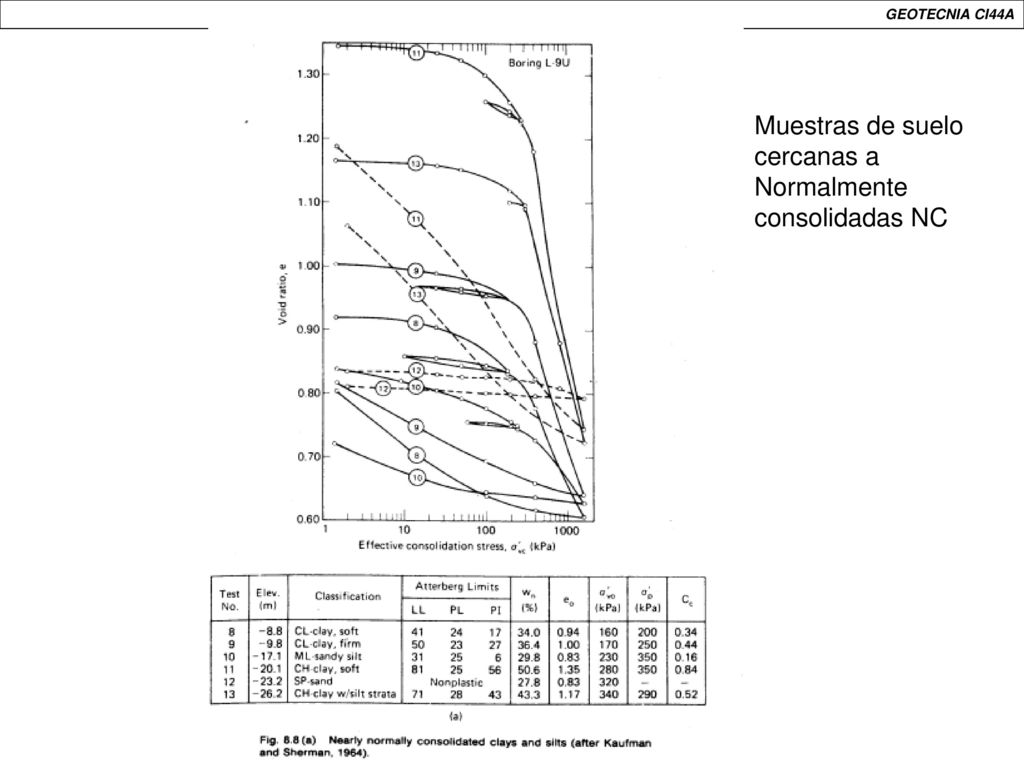

7 Muestras de suelo cercanas a Normalmente consolidadas NC
GEOTECNIA CI44A Muestras de suelo cercanas a Normalmente consolidadas NC

8 Diferentes muestras de suelo Sobreconsolidadas OC
GEOTECNIA CI44A Diferentes muestras de suelo Sobreconsolidadas OC

9 Ejemplo de arcillas altamente sensitivas
GEOTECNIA CI44A Ejemplo de arcillas altamente sensitivas

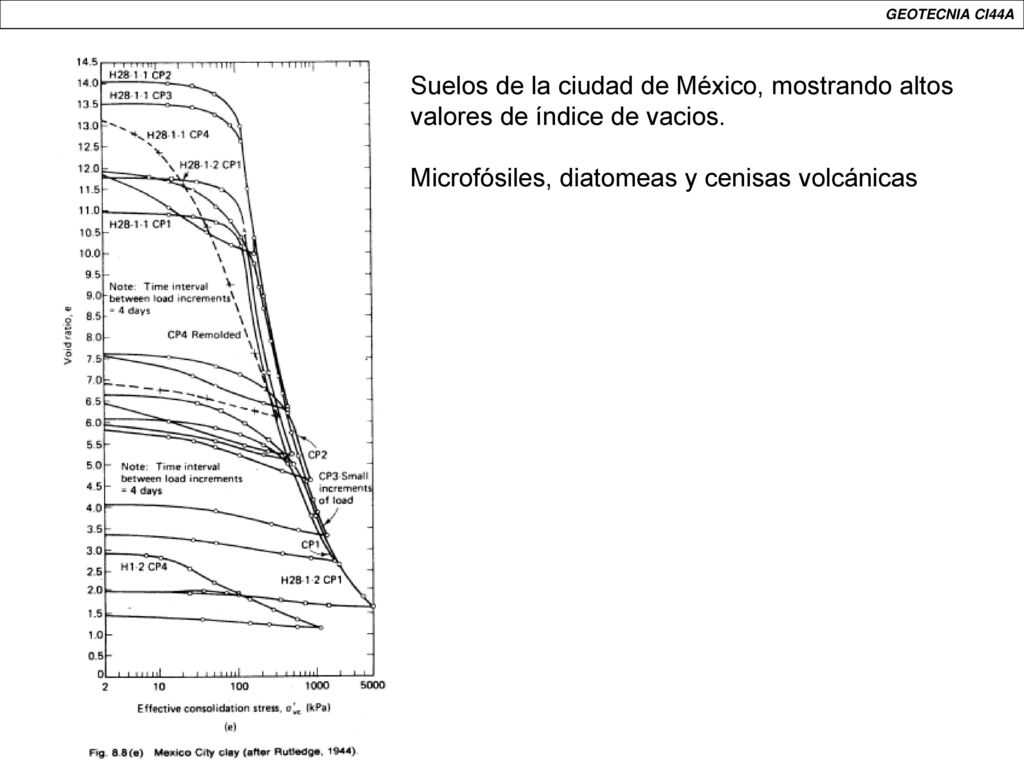

10 Microfósiles, diatomeas y cenisas volcánicas
GEOTECNIA CI44A Suelos de la ciudad de México, mostrando altos valores de índice de vacios. Microfósiles, diatomeas y cenisas volcánicas

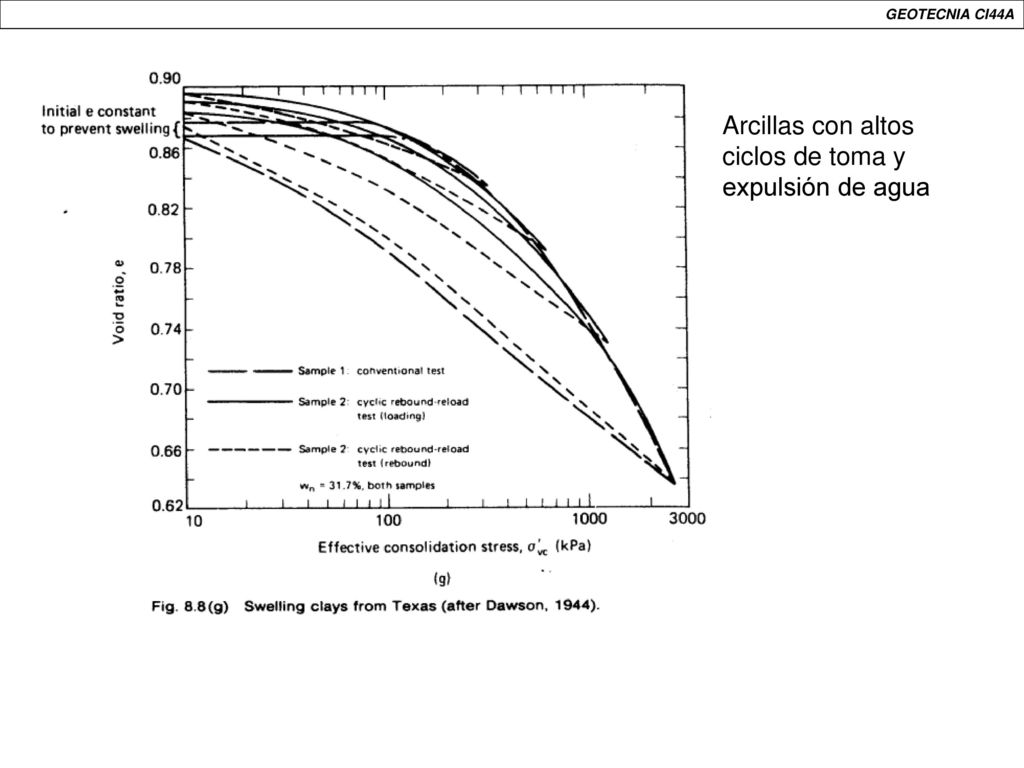

11 Arcillas con altos ciclos de toma y expulsión de agua
GEOTECNIA CI44A Arcillas con altos ciclos de toma y expulsión de agua

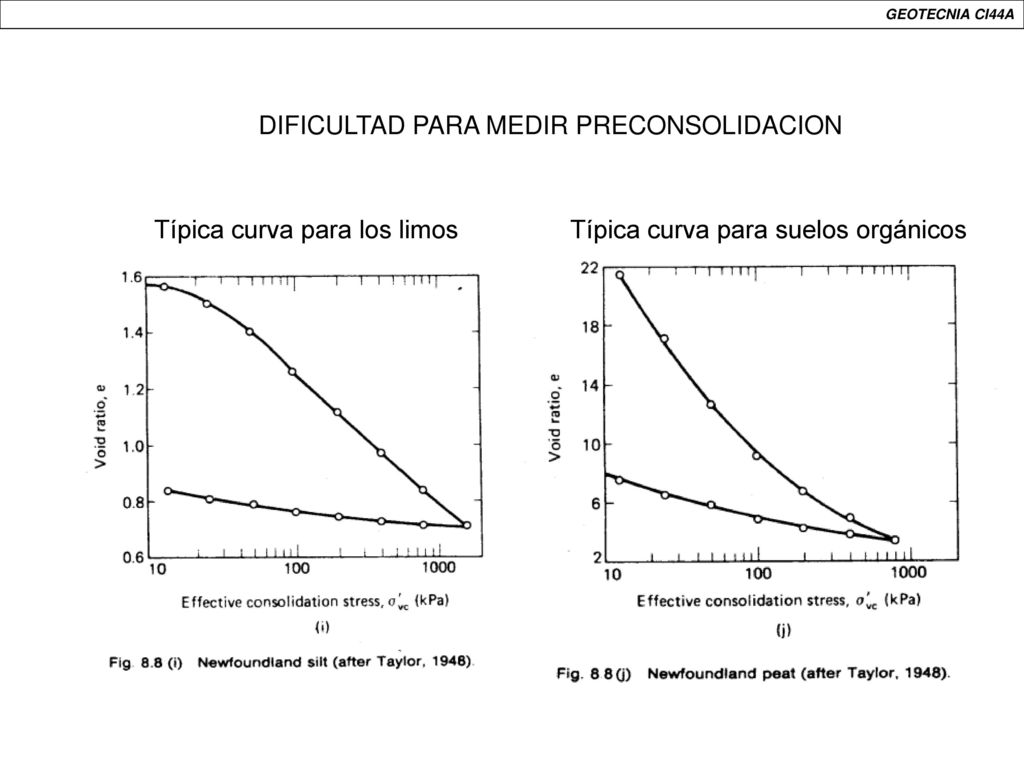

12 DIFICULTAD PARA MEDIR PRECONSOLIDACION
GEOTECNIA CI44A DIFICULTAD PARA MEDIR PRECONSOLIDACION Típica curva para los limos Típica curva para suelos orgánicos

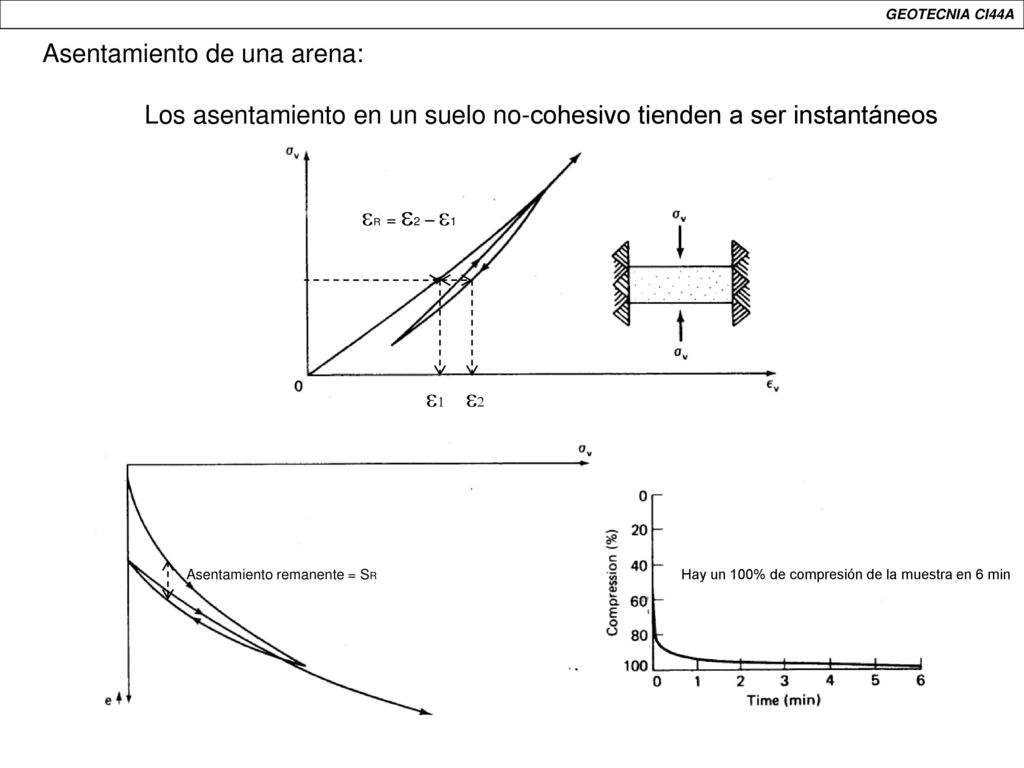

13 Asentamiento de una arena:
GEOTECNIA CI44A Asentamiento de una arena: Los asentamiento en un suelo no-cohesivo tienden a ser instantáneos eR = e2 – e1 e1 e2 Asentamiento remanente = SR Hay un 100% de compresión de la muestra en 6 min

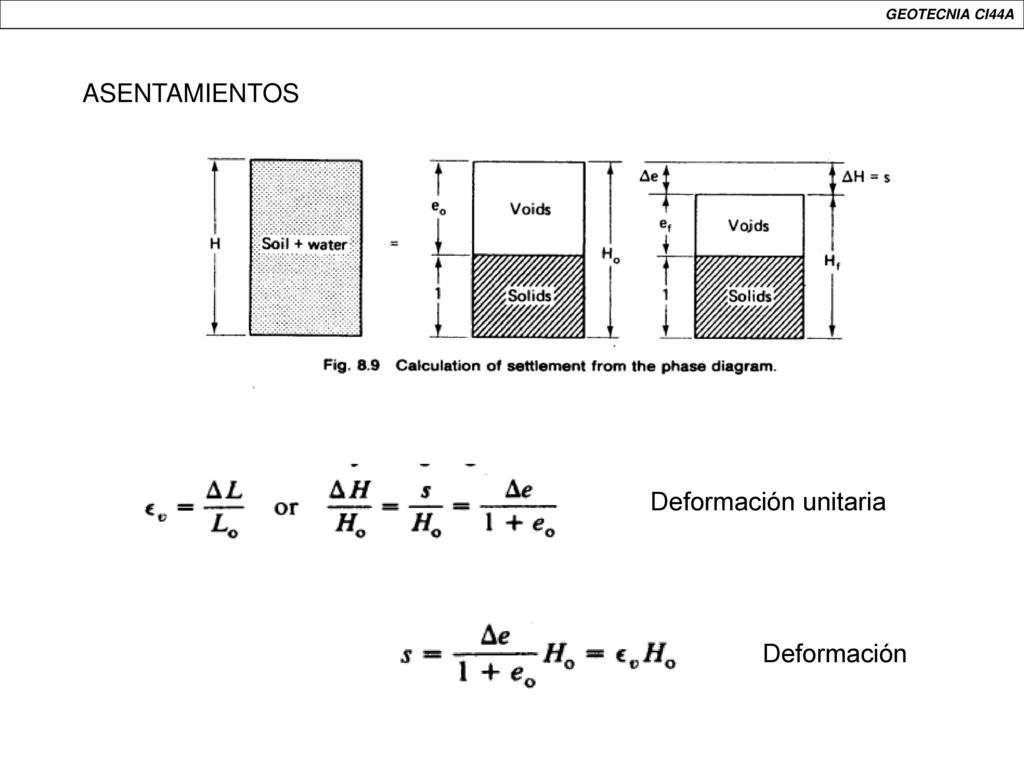

14 GEOTECNIA CI44A ASENTAMIENTOS Deformación unitaria Deformación

15 GEOTECNIA CI44A ASENTAMIENTOS Deformación unitaria Deformación

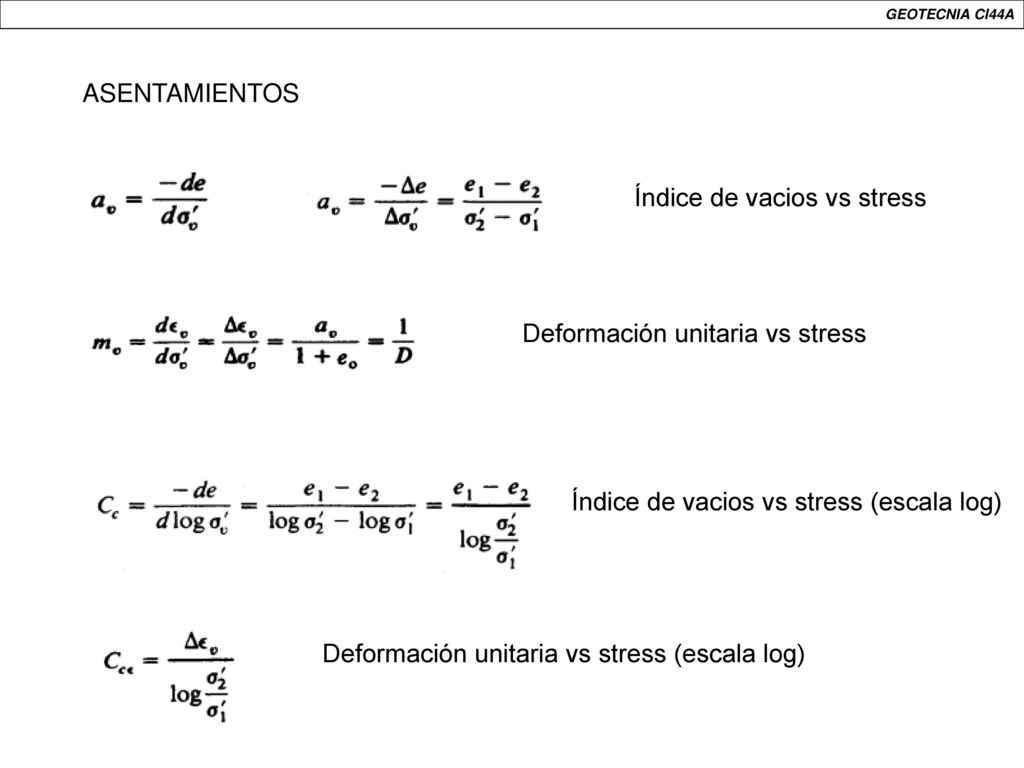

16 Índice de vacios vs stress
GEOTECNIA CI44A ASENTAMIENTOS Índice de vacios vs stress Deformación unitaria vs stress Índice de vacios vs stress (escala log) Deformación unitaria vs stress (escala log)
