1 EM 719 Ingeniería de Alta Tensión Fenómeno corona en Sistemas de Transmisión

2 Corona en conductores Corona en aisladores

3 - Descarga en gas (ionización)

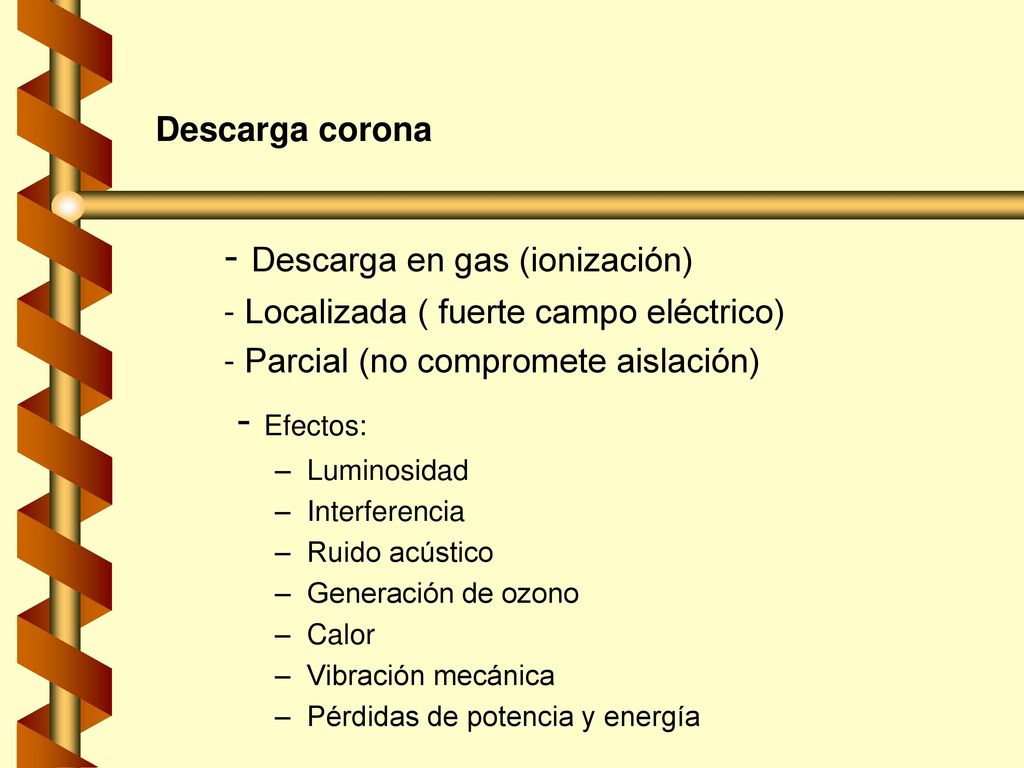

Descarga corona - Descarga en gas (ionización) - Localizada ( fuerte campo eléctrico) - Parcial (no compromete aislación) - Efectos: Luminosidad Interferencia Ruido acústico Generación de ozono Calor Vibración mecánica Pérdidas de potencia y energía

4 Procesos favorables a la descarga - Fotoionización - Excitación atómica - Ionización por choque

5 Procesos desfavorables a la descarga - Recombinación - Enlace con molécula neutra

6 Mecanismo de formación de descargas con tensión alterna

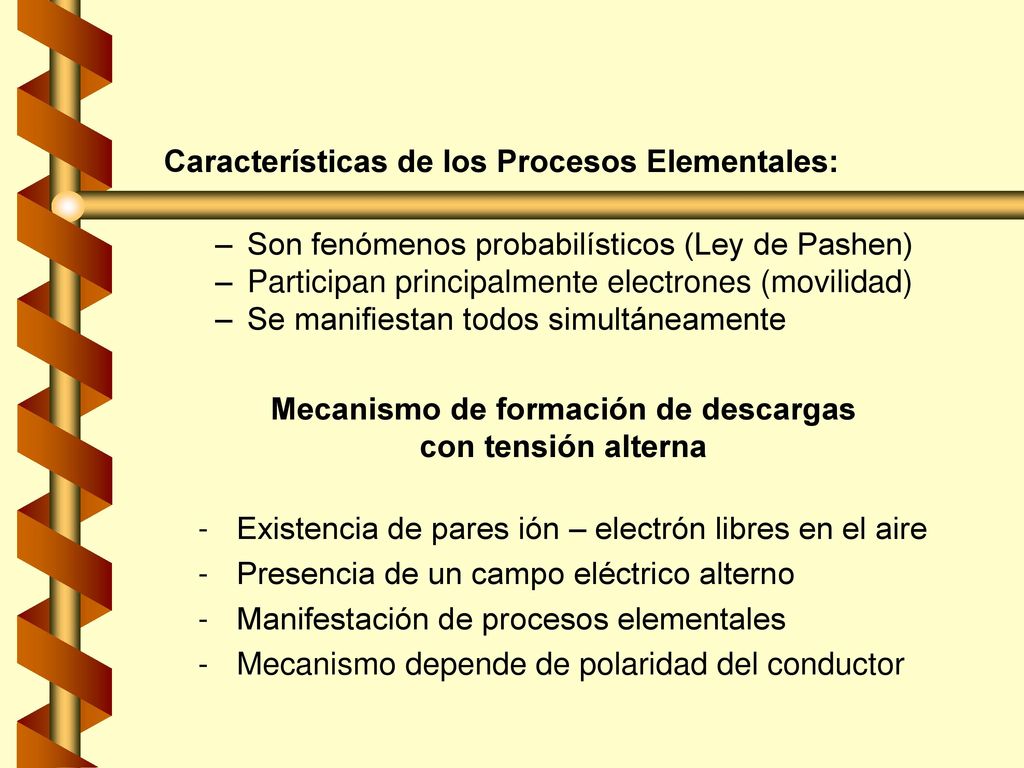

Características de los Procesos Elementales: Son fenómenos probabilísticos (Ley de Pashen) Participan principalmente electrones (movilidad) Se manifiestan todos simultáneamente Mecanismo de formación de descargas con tensión alterna Existencia de pares ión – electrón libres en el aire Presencia de un campo eléctrico alterno Manifestación de procesos elementales Mecanismo depende de polaridad del conductor

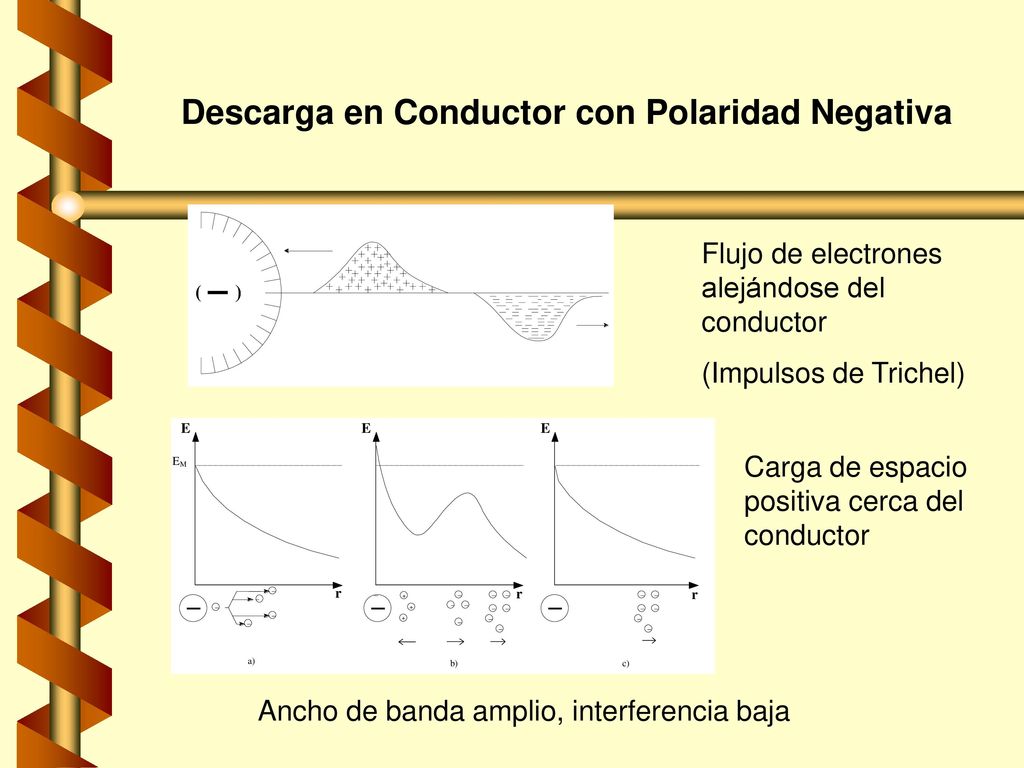

7 Descarga en Conductor con Polaridad Negativa
Flujo de electrones alejándose del conductor (Impulsos de Trichel) Carga de espacio positiva cerca del conductor Ancho de banda amplio, interferencia baja

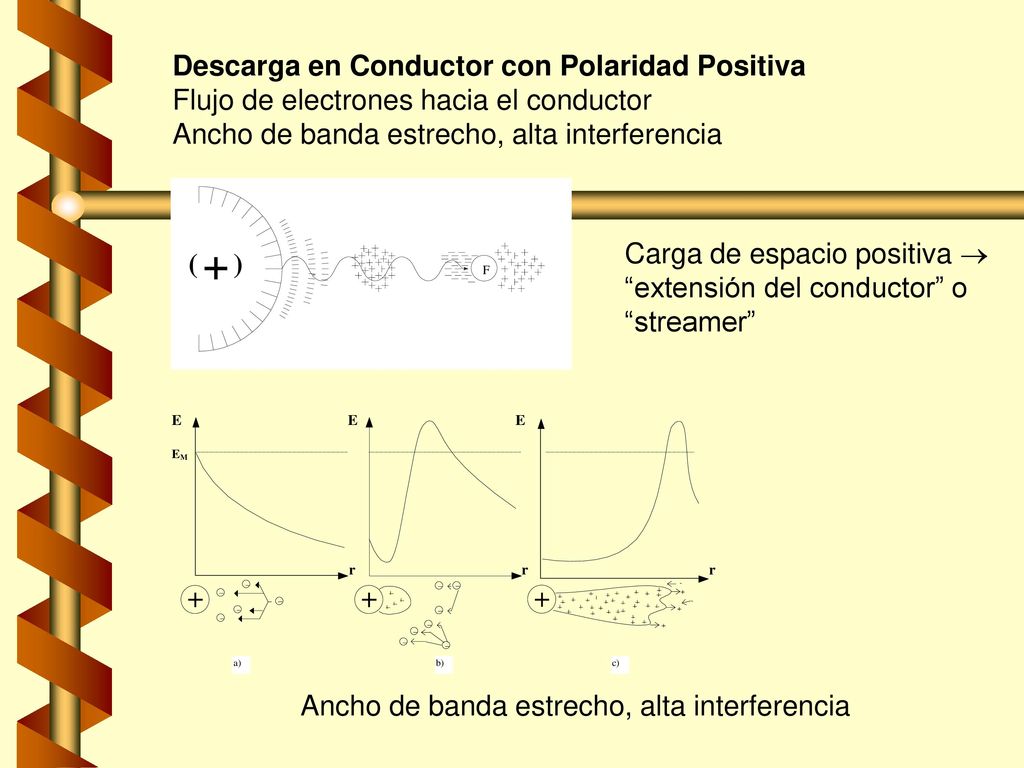

8 Descarga en Conductor con Polaridad Positiva Flujo de electrones hacia el conductor Ancho de banda estrecho, alta interferencia Carga de espacio positiva  “extensión del conductor” o “streamer” Ancho de banda estrecho, alta interferencia

9 Campo eléctrico crítico

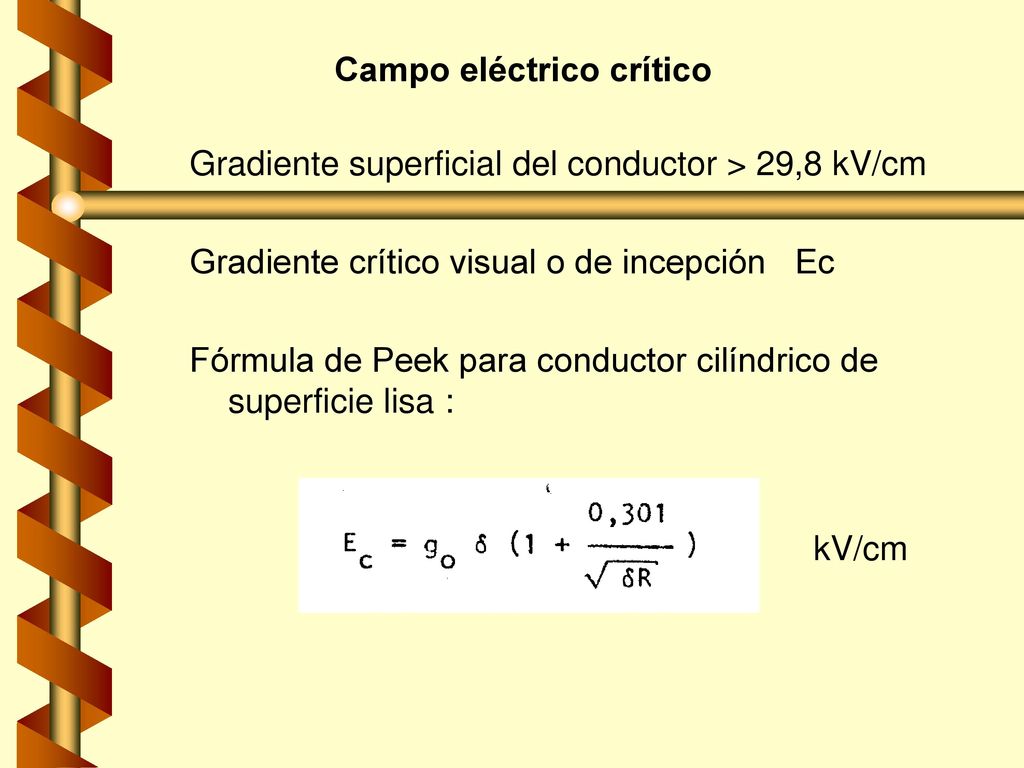

Gradiente superficial del conductor > 29,8 kV/cm Gradiente crítico visual o de incepción Ec Fórmula de Peek para conductor cilíndrico de superficie lisa : kV/cm

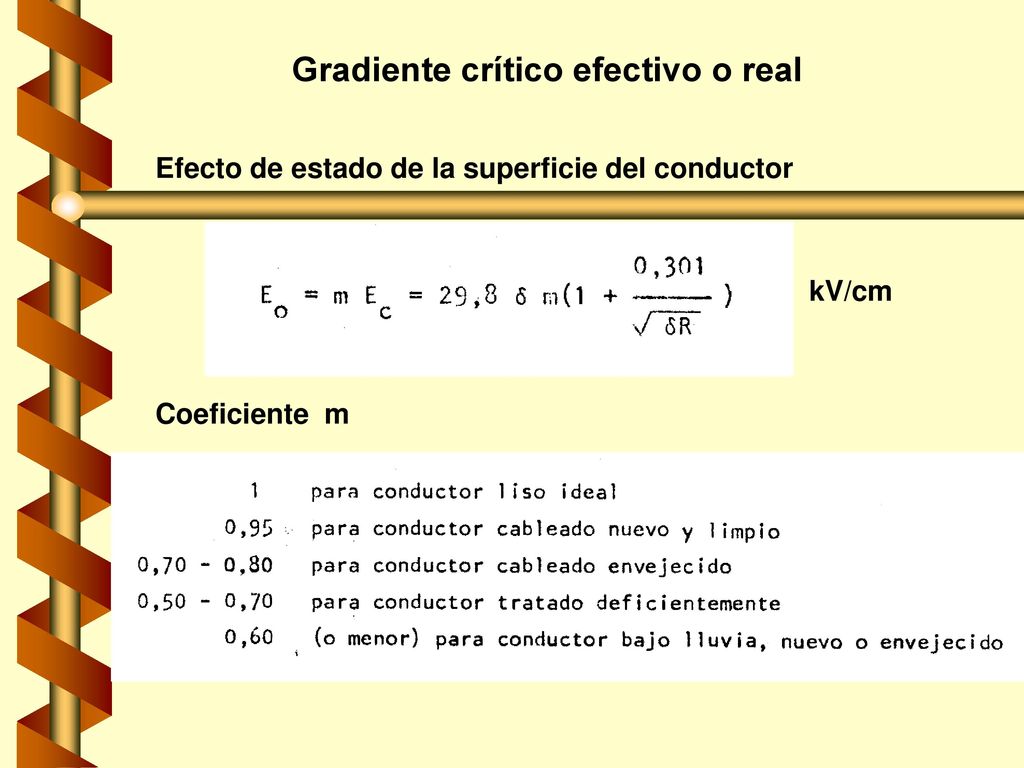

10 Gradiente crítico efectivo o real
Efecto de estado de la superficie del conductor kV/cm Coeficiente m

11 Predeterminación del campo eléctrico superficial en conductores de líneas de transmisión
Métodos generales: De imágenes sucesivas De los momentos De simulación de cargas Métodos simplificados De coeficientes de potencial De Markt y Mengele De Timascheff Gráfico (EPRI) Comentarios: - efecto de altura de los conductores no se requiere precisión superior al 2 % Rango de valores: A.T. Y E. A. T.: 6 kV/cm a kV/cm valor efectivo

12 Método de los coeficientes de potencial Línea con un conductor por fase
Caso de un solo conductor: V : potencial del conductor. R : radio del conductor. H : altura media del conductor.

13 Configuraciones de multiconductores simples
Vi =pi1 q pij qj piN qN i=1,2,...,N V = [P Q Q = [P -1 V = [CV Emi = qi / (20 Ri)

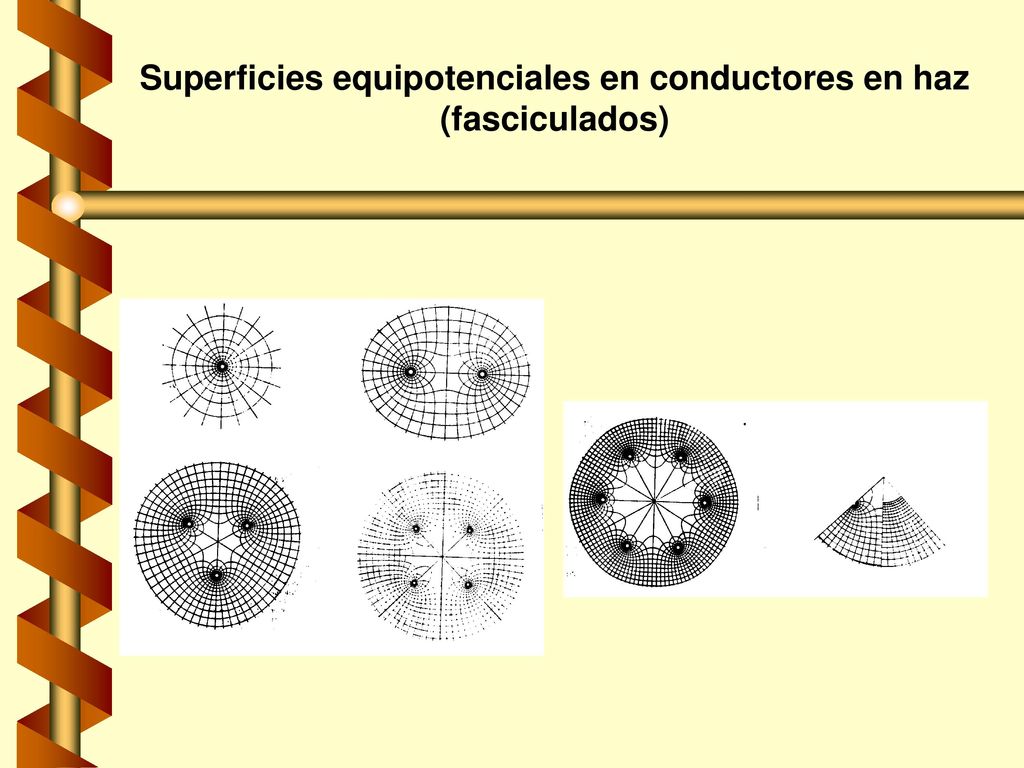

14 Superficies equipotenciales en conductores en haz (fasciculados)

15 Gradiente superficial Línea con conductores fasciculados

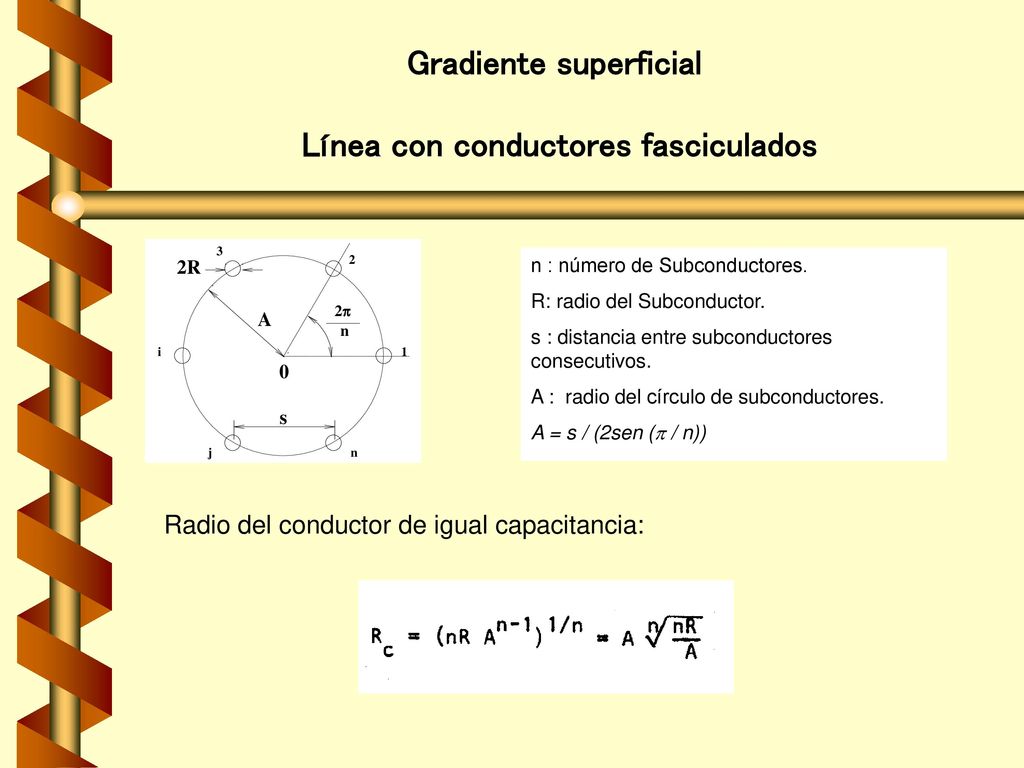

n : número de Subconductores. R: radio del Subconductor. s : distancia entre subconductores consecutivos. A : radio del círculo de subconductores. A = s / (2sen ( / n)) Radio del conductor de igual capacitancia:

16 Gradiente superficial promedio

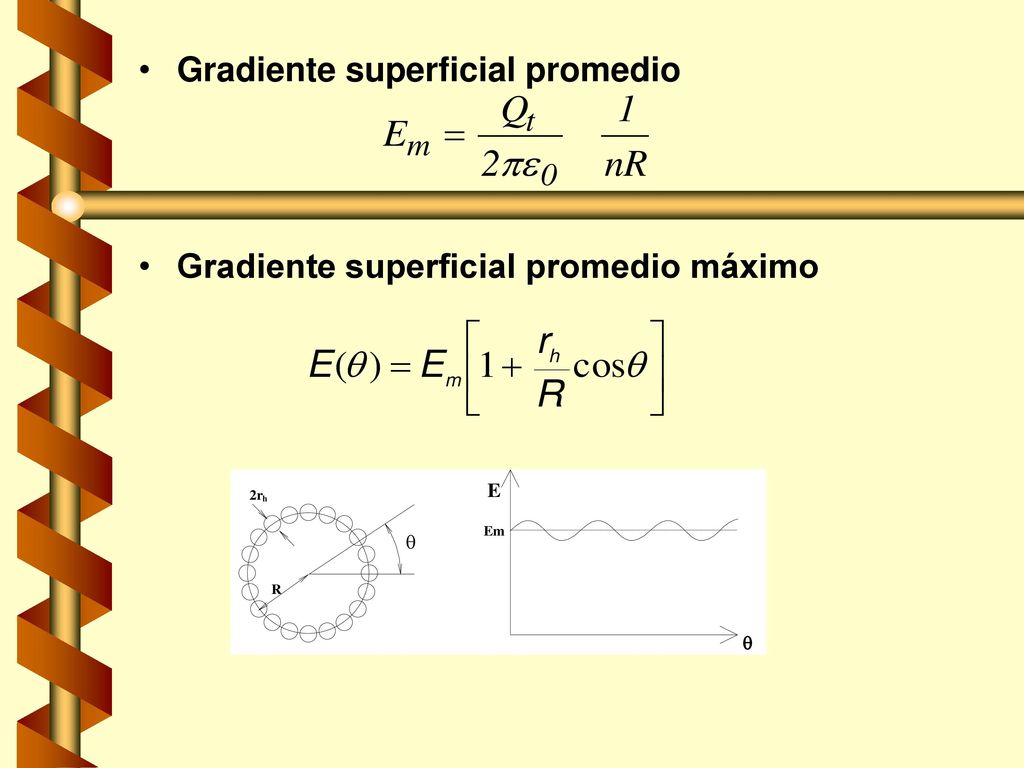

Gradiente superficial promedio máximo
