CAPÍTULO 2 CUENCA HIDROLÓGICA

Presentación del tema: "CAPÍTULO 2 CUENCA HIDROLÓGICA"— Transcripción de la presentación:

1 CAPÍTULO 2 CUENCA HIDROLÓGICA
HIDROLOGÍA CAPÍTULO 2 CUENCA HIDROLÓGICA Ingeniería Civil

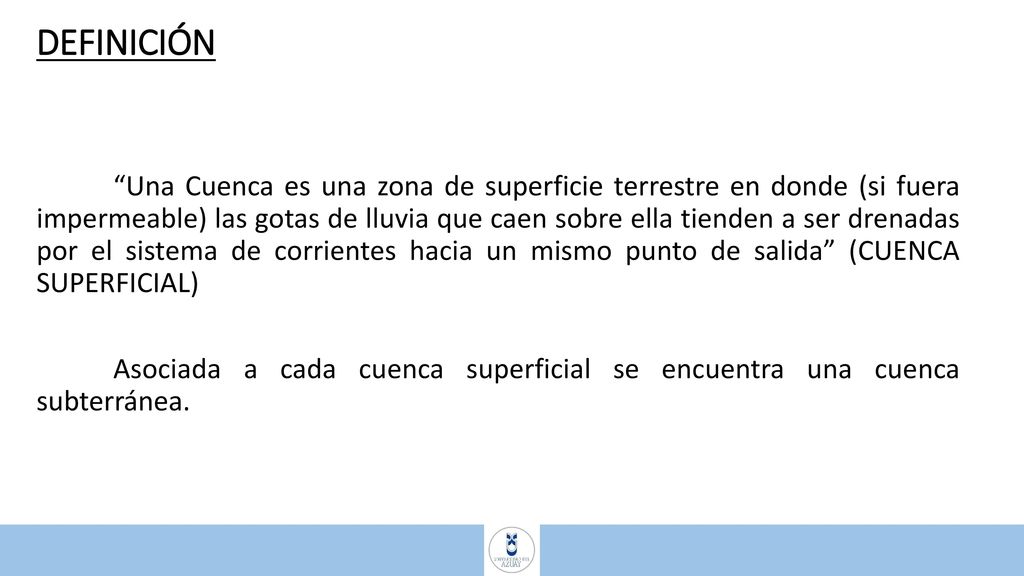

2 DEFINICIÓN “Una Cuenca es una zona de superficie terrestre en donde (si fuera impermeable) las gotas de lluvia que caen sobre ella tienden a ser drenadas por el sistema de corrientes hacia un mismo punto de salida” (CUENCA SUPERFICIAL) Asociada a cada cuenca superficial se encuentra una cuenca subterránea.

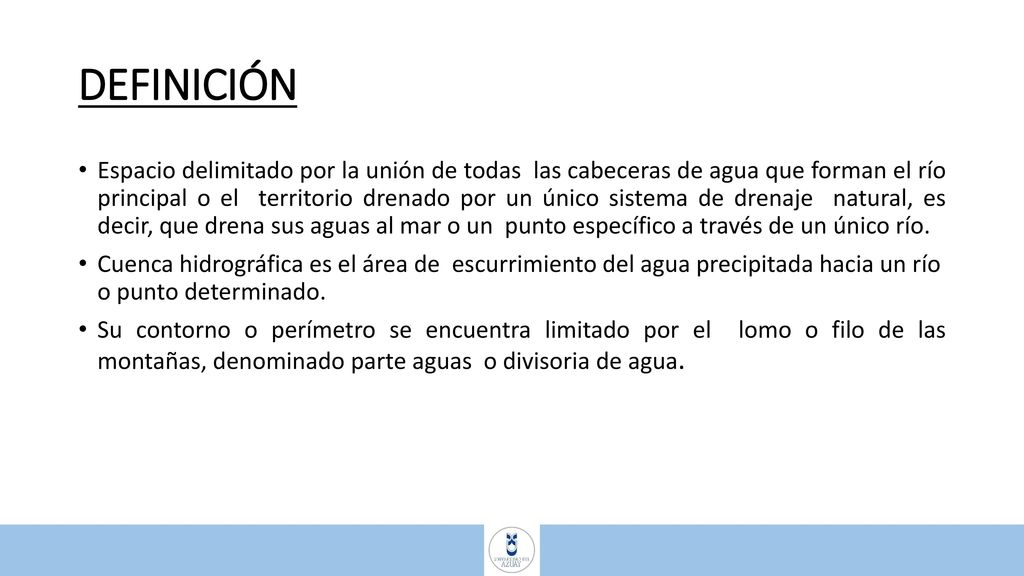

3 DEFINICIÓN Espacio delimitado por la unión de todas las cabeceras de agua que forman el río principal o el territorio drenado por un único sistema de drenaje natural, es decir, que drena sus aguas al mar o un punto específico a través de un único río. Cuenca hidrográfica es el área de escurrimiento del agua precipitada hacia un río o punto determinado. Su contorno o perímetro se encuentra limitado por el lomo o filo de las montañas, denominado parte aguas o divisoria de agua.

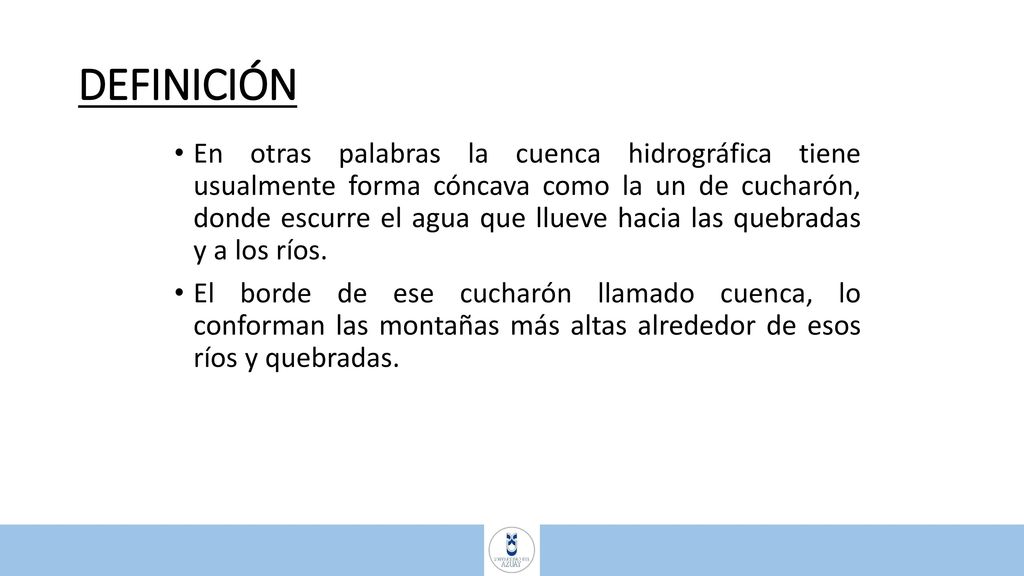

4 DEFINICIÓN En otras palabras la cuenca hidrográfica tiene usualmente forma cóncava como la un de cucharón, donde escurre el agua que llueve hacia las quebradas y a los ríos. El borde de ese cucharón llamado cuenca, lo conforman las montañas más altas alrededor de esos ríos y quebradas.

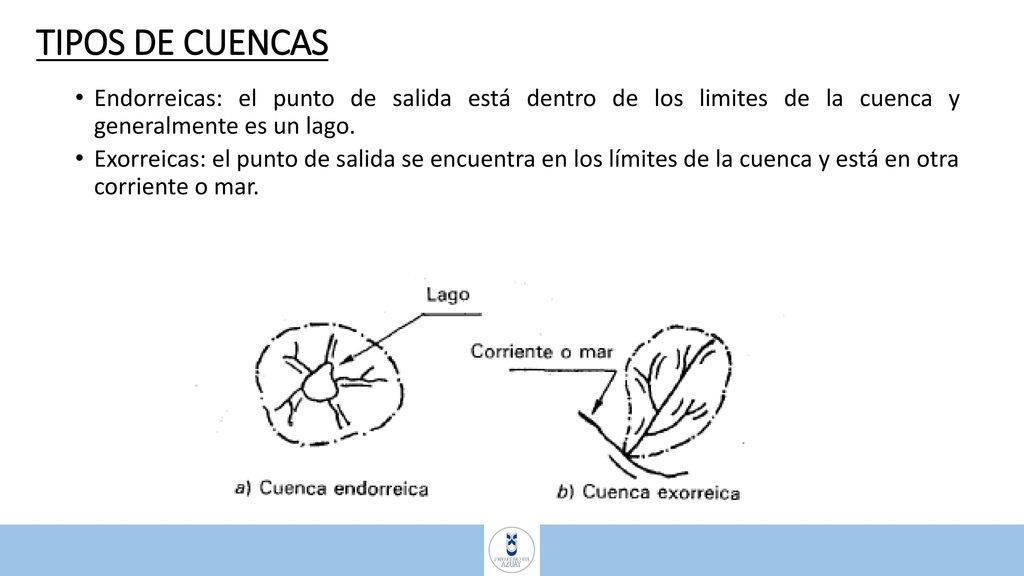

5 TIPOS DE CUENCAS Endorreicas: el punto de salida está dentro de los limites de la cuenca y generalmente es un lago. Exorreicas: el punto de salida se encuentra en los límites de la cuenca y está en otra corriente o mar.

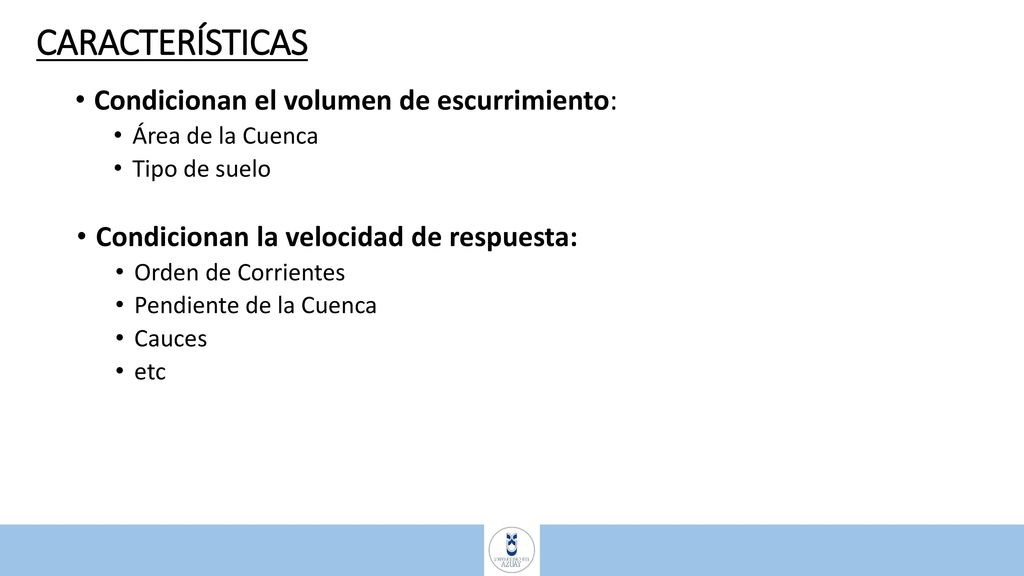

6 CARACTERÍSTICAS Condicionan el volumen de escurrimiento:
Área de la Cuenca Tipo de suelo Condicionan la velocidad de respuesta: Orden de Corrientes Pendiente de la Cuenca Cauces etc

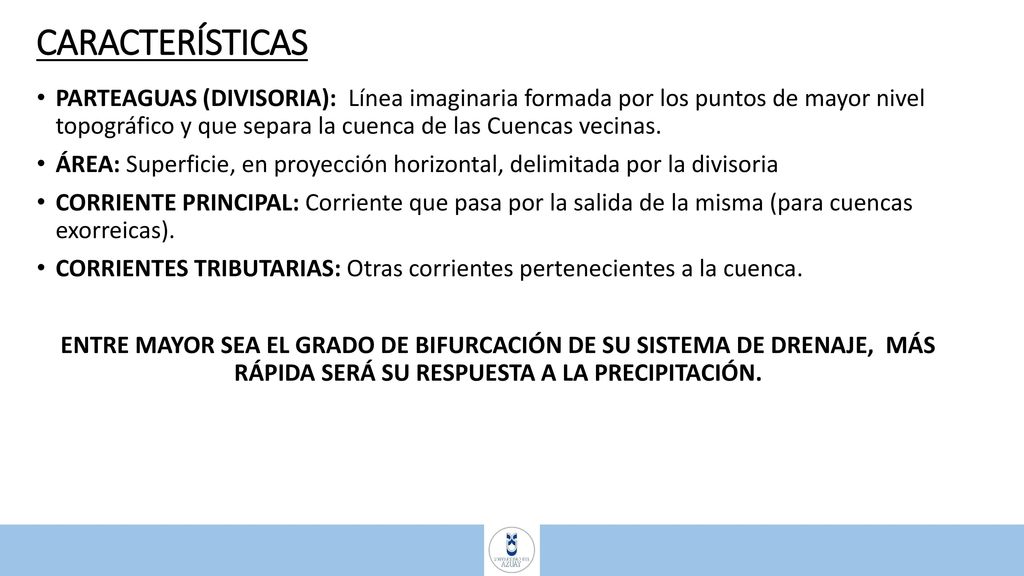

7 CARACTERÍSTICAS PARTEAGUAS (DIVISORIA): Línea imaginaria formada por los puntos de mayor nivel topográfico y que separa la cuenca de las Cuencas vecinas. ÁREA: Superficie, en proyección horizontal, delimitada por la divisoria CORRIENTE PRINCIPAL: Corriente que pasa por la salida de la misma (para cuencas exorreicas). CORRIENTES TRIBUTARIAS: Otras corrientes pertenecientes a la cuenca. ENTRE MAYOR SEA EL GRADO DE BIFURCACIÓN DE SU SISTEMA DE DRENAJE, MÁS RÁPIDA SERÁ SU RESPUESTA A LA PRECIPITACIÓN. Todo punto de cualquier corriente tiene una Cuenca de aportación, toda Cuenca tiene una y solo una corriente principal.

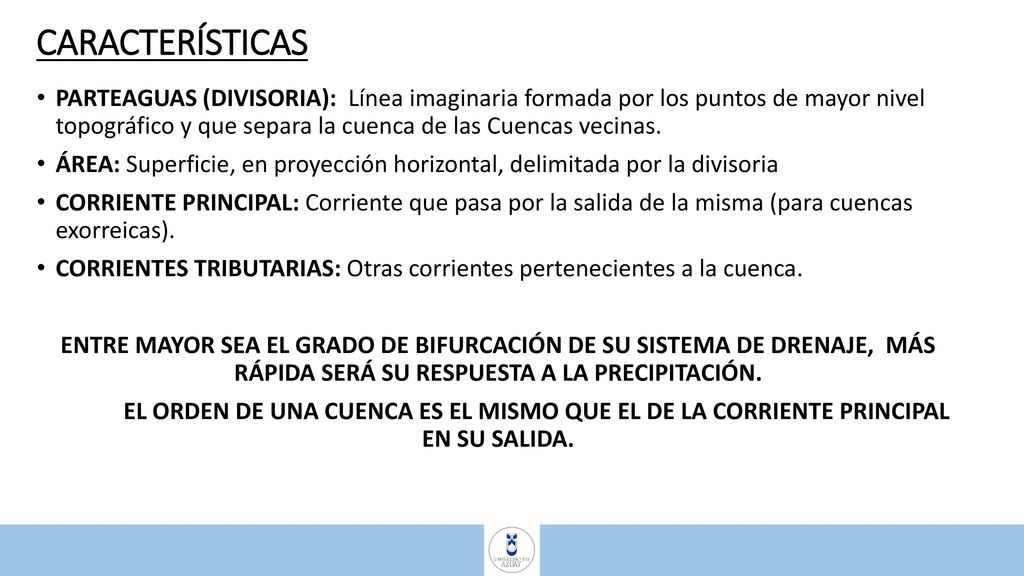

8 CARACTERÍSTICAS PARTEAGUAS (DIVISORIA): Línea imaginaria formada por los puntos de mayor nivel topográfico y que separa la cuenca de las Cuencas vecinas. ÁREA: Superficie, en proyección horizontal, delimitada por la divisoria CORRIENTE PRINCIPAL: Corriente que pasa por la salida de la misma (para cuencas exorreicas). CORRIENTES TRIBUTARIAS: Otras corrientes pertenecientes a la cuenca. ENTRE MAYOR SEA EL GRADO DE BIFURCACIÓN DE SU SISTEMA DE DRENAJE, MÁS RÁPIDA SERÁ SU RESPUESTA A LA PRECIPITACIÓN. EL ORDEN DE UNA CUENCA ES EL MISMO QUE EL DE LA CORRIENTE PRINCIPAL EN SU SALIDA.

9 ORDEN DE CORRIENTES

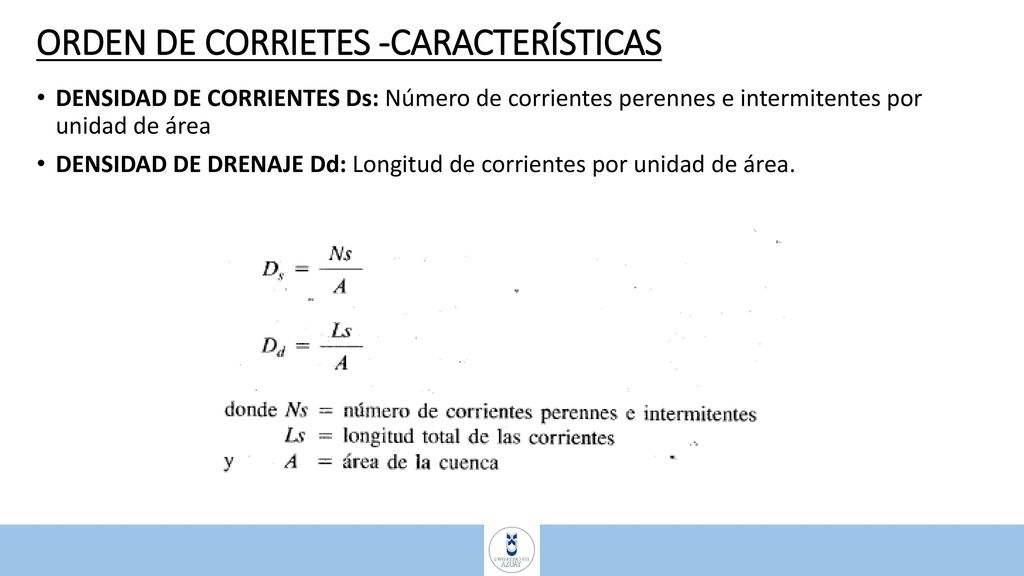

10 ORDEN DE CORRIETES -CARACTERÍSTICAS
DENSIDAD DE CORRIENTES Ds: Número de corrientes perennes e intermitentes por unidad de área DENSIDAD DE DRENAJE Dd: Longitud de corrientes por unidad de área. Densidad de Corrientes indica el grado de bifurcación o eficiencia de una Cuenca.

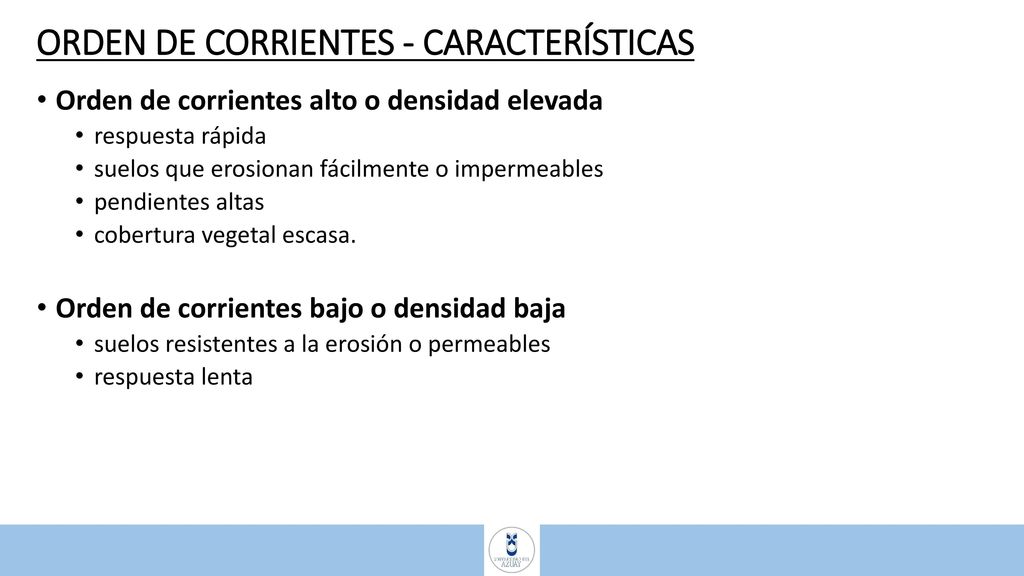

11 ORDEN DE CORRIENTES - CARACTERÍSTICAS
Orden de corrientes alto o densidad elevada respuesta rápida suelos que erosionan fácilmente o impermeables pendientes altas cobertura vegetal escasa. Orden de corrientes bajo o densidad baja suelos resistentes a la erosión o permeables respuesta lenta

12 PENDIENTE DEL CAUCE PRINCIPAL - CARACTERÍSTICAS
PENDIENTE MEDIA

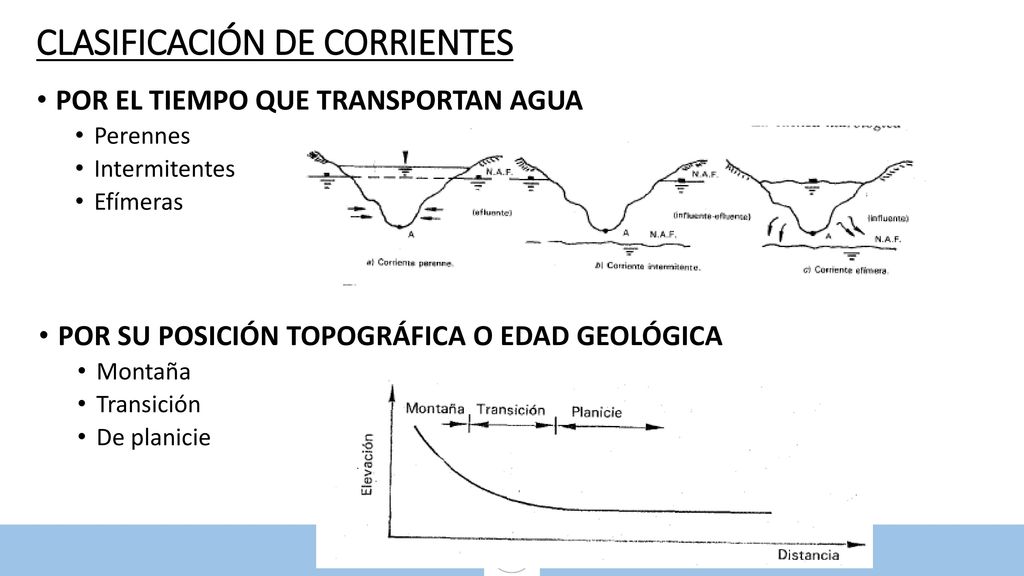

13 CLASIFICACIÓN DE CORRIENTES
POR EL TIEMPO QUE TRANSPORTAN AGUA Perennes Intermitentes Efímeras POR SU POSICIÓN TOPOGRÁFICA O EDAD GEOLÓGICA Montaña Transición De planicie

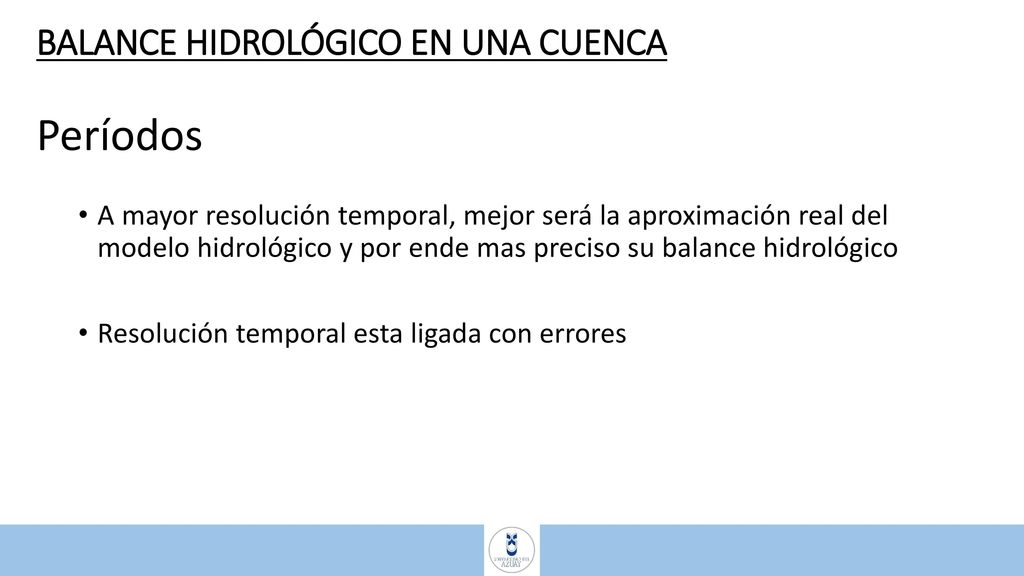

14 Períodos BALANCE HIDROLÓGICO EN UNA CUENCA
A mayor resolución temporal, mejor será la aproximación real del modelo hidrológico y por ende mas preciso su balance hidrológico Resolución temporal esta ligada con errores

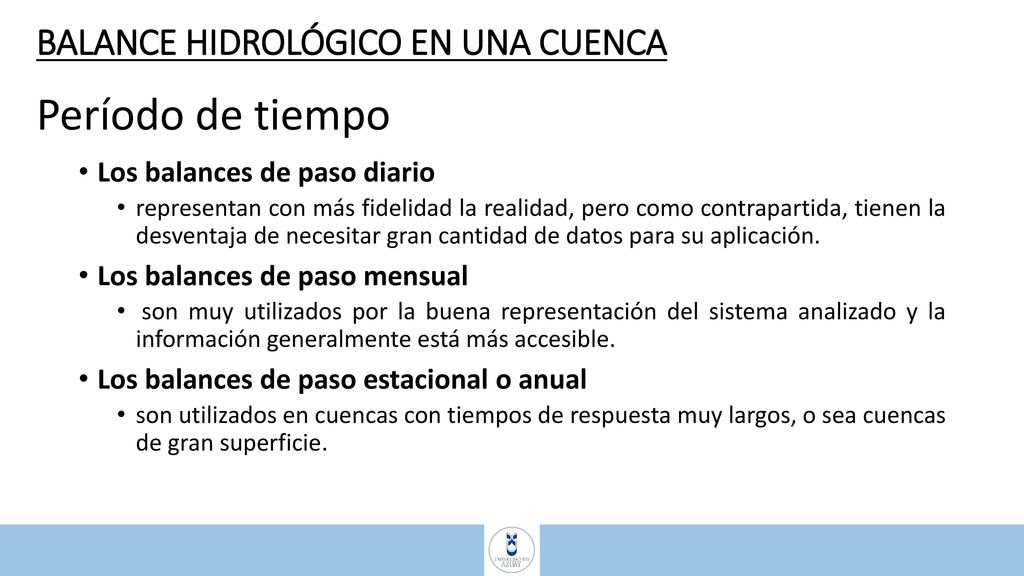

15 Período de tiempo BALANCE HIDROLÓGICO EN UNA CUENCA
Los balances de paso diario representan con más fidelidad la realidad, pero como contrapartida, tienen la desventaja de necesitar gran cantidad de datos para su aplicación. Los balances de paso mensual son muy utilizados por la buena representación del sistema analizado y la información generalmente está más accesible. Los balances de paso estacional o anual son utilizados en cuencas con tiempos de respuesta muy largos, o sea cuencas de gran superficie.

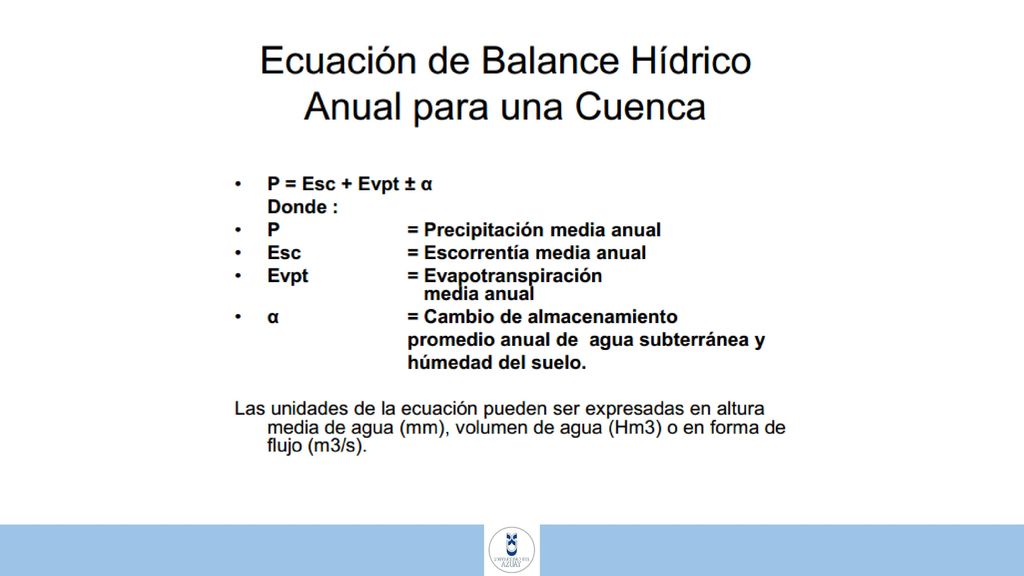

16

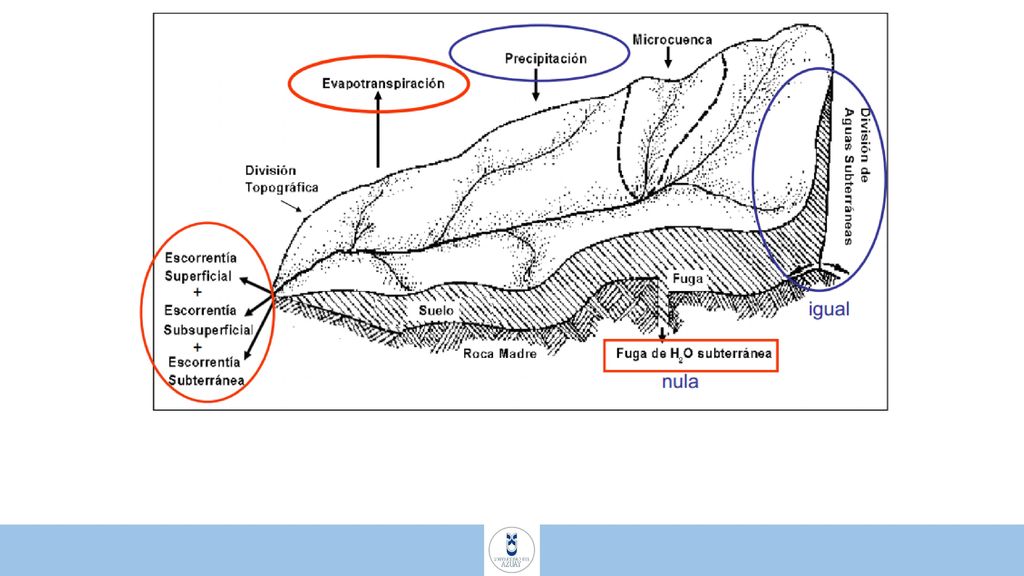

17

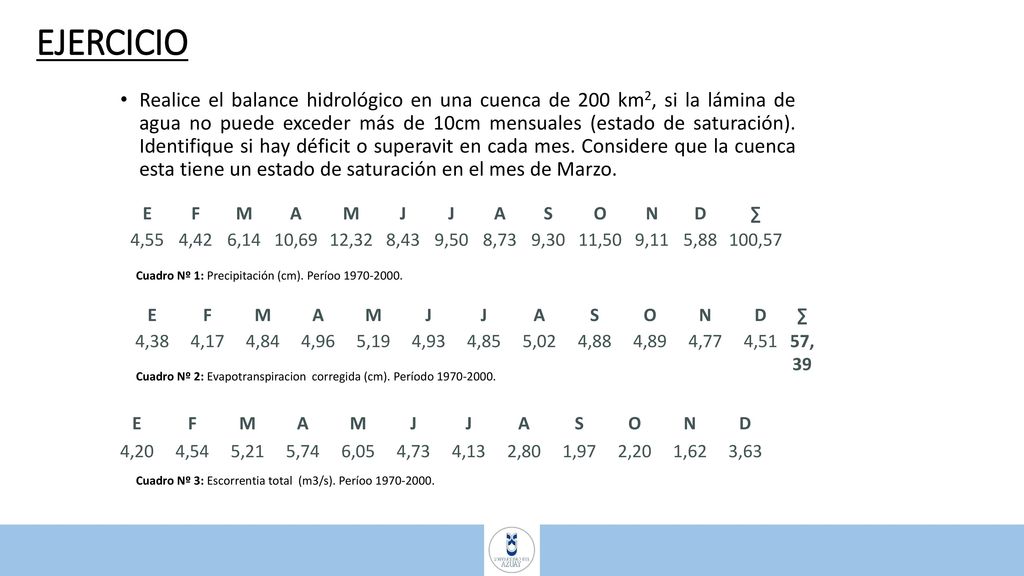

18 EJERCICIO Realice el balance hidrológico en una cuenca de 200 km2, si la lámina de agua no puede exceder más de 10cm mensuales (estado de saturación). Identifique si hay déficit o superavit en cada mes. Considere que la cuenca esta tiene un estado de saturación en el mes de Marzo. E F M A J S O N D ∑ 4,55 4,42 6,14 10,69 12,32 8,43 9,50 8,73 9,30 11,50 9,11 5,88 100,57 Cuadro Nº 1: Precipitación (cm). Períoo E F M A J S O N D ∑ 4,38 4,17 4,84 4,96 5,19 4,93 4,85 5,02 4,88 4,89 4,77 4,51 57,39 Cuadro Nº 2: Evapotranspiracion corregida (cm). Período E F M A J S O N D 4,20 4,54 5,21 5,74 6,05 4,73 4,13 2,80 1,97 2,20 1,62 3,63 Cuadro Nº 3: Escorrentia total (m3/s). Períoo

19 DELIMITACIÓN DE CUENCAS
Establecer el punto de interés sobre el cual definirá una cuenca, subcuenca o microcuenca (confluencia o desembocadura del río) Identificar (trazar) la red de drenaje, principal y tributarios Identificar en los extremos de la red los puntos más altos, cerros, colinas o montañas Trazar la divisoria de aguas:

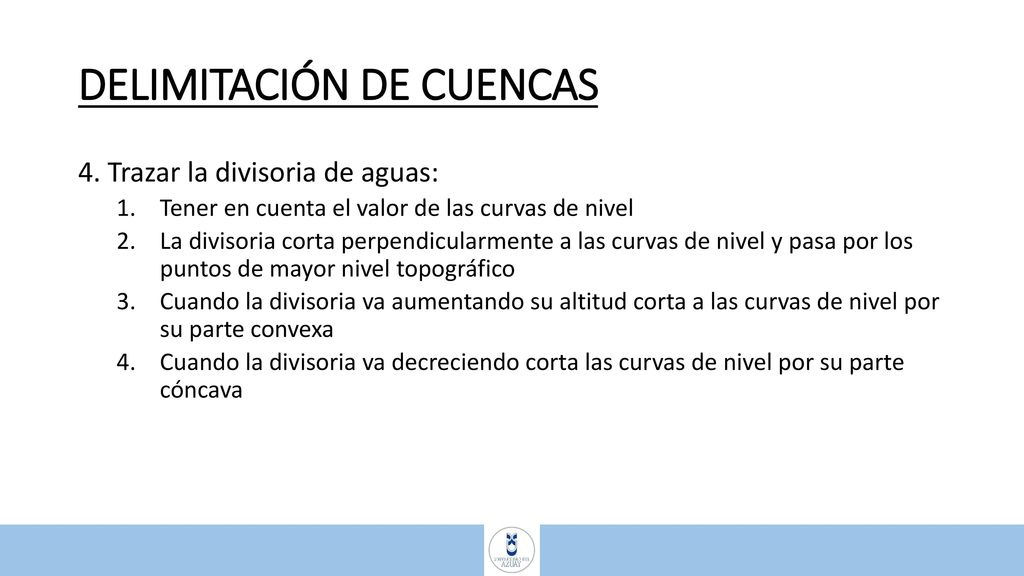

20 DELIMITACIÓN DE CUENCAS
4. Trazar la divisoria de aguas: Tener en cuenta el valor de las curvas de nivel La divisoria corta perpendicularmente a las curvas de nivel y pasa por los puntos de mayor nivel topográfico Cuando la divisoria va aumentando su altitud corta a las curvas de nivel por su parte convexa Cuando la divisoria va decreciendo corta las curvas de nivel por su parte cóncava
