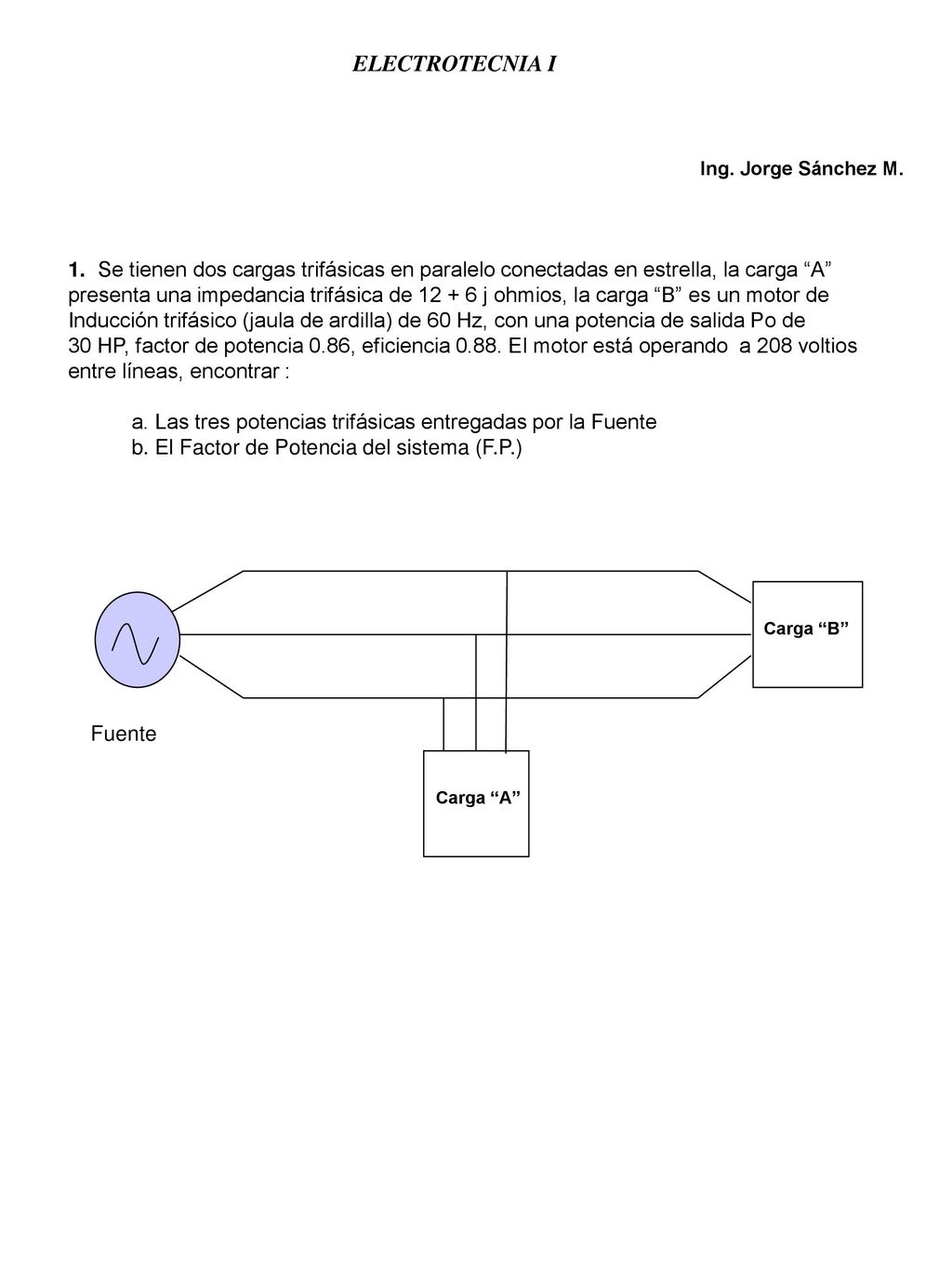

ELECTROTECNIA I Ing. Jorge Sánchez M. 1. Se tienen dos cargas trifásicas en paralelo conectadas en estrella, la carga “A” presenta una impedancia trifásica de j ohmios, la carga “B” es un motor de Inducción trifásico (jaula de ardilla) de 60 Hz, con una potencia de salida Po de 30 HP, factor de potencia 0.86, eficiencia El motor está operando a 208 voltios entre líneas, encontrar : a. Las tres potencias trifásicas entregadas por la Fuente b. El Factor de Potencia del sistema (F.P.) Carga “B” Fuente Carga “A”
2

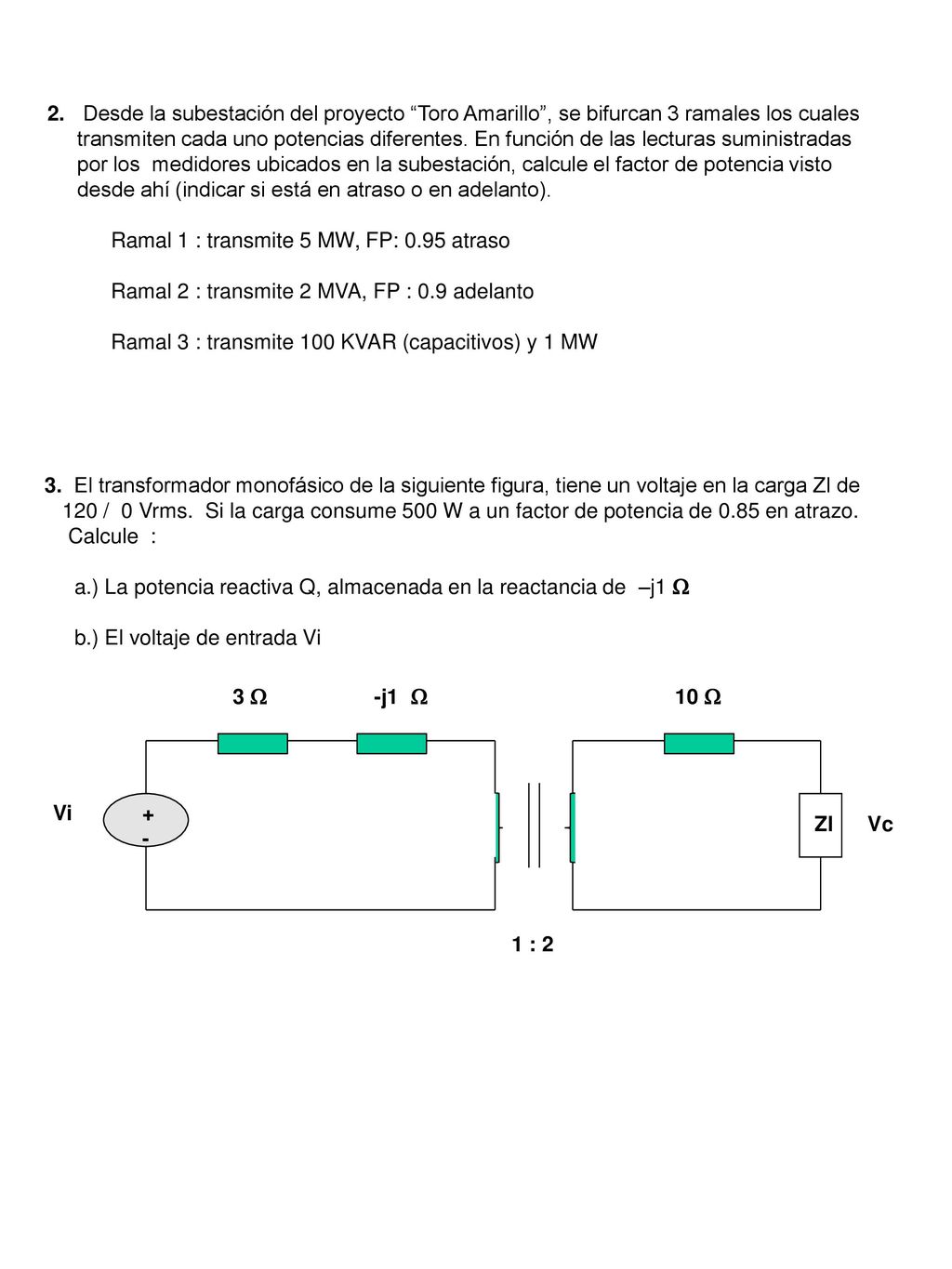

2. Desde la subestación del proyecto “Toro Amarillo”, se bifurcan 3 ramales los cuales
transmiten cada uno potencias diferentes. En función de las lecturas suministradas por los medidores ubicados en la subestación, calcule el factor de potencia visto desde ahí (indicar si está en atraso o en adelanto). Ramal 1 : transmite 5 MW, FP: 0.95 atraso Ramal 2 : transmite 2 MVA, FP : 0.9 adelanto Ramal 3 : transmite 100 KVAR (capacitivos) y 1 MW 3. El transformador monofásico de la siguiente figura, tiene un voltaje en la carga Zl de 120 / 0 Vrms. Si la carga consume 500 W a un factor de potencia de 0.85 en atrazo. Calcule : a.) La potencia reactiva Q, almacenada en la reactancia de –j1 b.) El voltaje de entrada Vi 3 -j1 10 Vi + - Zl Vc 1 : 2
