SISTEMAS DE ELIMINACIÓN SELECTIVA DE HORMIGÓN ESTRUCTURAL 4 Diciembre de 2012 Presentación técnica de hidrodemolición

2 Sistemas anticuados máquinas de percusión
Inconvenientes: Armaduras dañadas (retorcidas, desprendidas, etc.) Provocan fisuras y grietas. Mucho ruido transmitido por toda la estructura. Método indiscriminado, elimina tanto el hormigón dañado como el sano. Superficie de agarre mal preparada.

3 Durabilidad de las reparaciones
230 Casos analizados - 20% fallan antes de 5 años - 60% fallan antes de 10 años - 90% fallan antes de 20 años Causas del fallo - Mal diagnóstico de la estructura - Mal diseño del sistema - Malos materiales - Defectos de la mano de obra

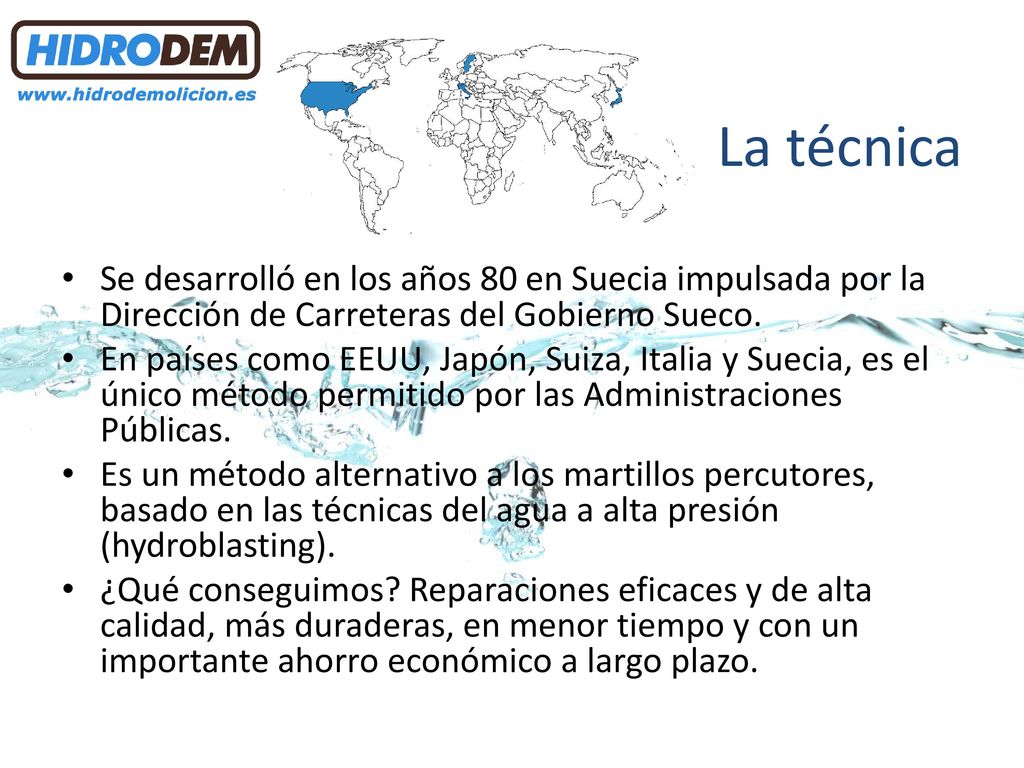

4 La técnica Se desarrolló en los años 80 en Suecia impulsada por la Dirección de Carreteras del Gobierno Sueco. En países como EEUU, Japón, Suiza, Italia y Suecia, es el único método permitido por las Administraciones Públicas. Es un método alternativo a los martillos percutores, basado en las técnicas del agua a alta presión (hydroblasting). ¿Qué conseguimos? Reparaciones eficaces y de alta calidad, más duraderas, en menor tiempo y con un importante ahorro económico a largo plazo.

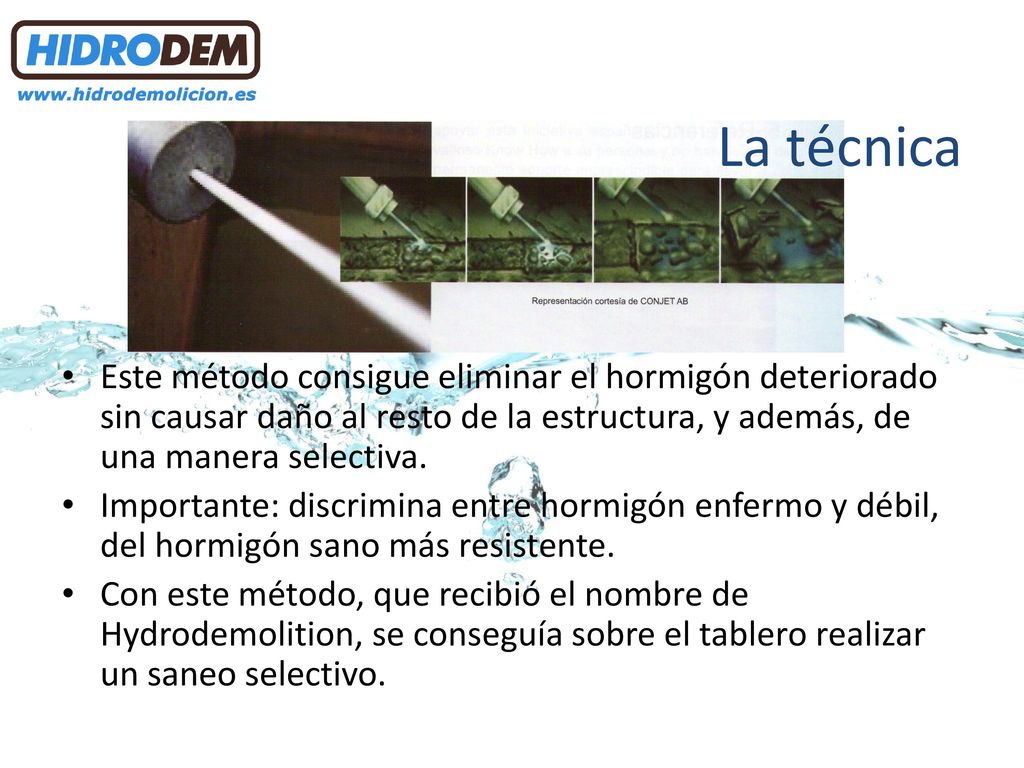

5 La técnica Este método consigue eliminar el hormigón deteriorado sin causar daño al resto de la estructura, y además, de una manera selectiva. Importante: discrimina entre hormigón enfermo y débil, del hormigón sano más resistente. Con este método, que recibió el nombre de Hydrodemolition, se conseguía sobre el tablero realizar un saneo selectivo.

6 El método La técnica consiste en la utilización del chorro de agua a alta presión como herramienta de demolición o extracción de hormigón El hormigón es el material constructivo más empleado en el mundo. El agua penetra en la red capilar del hormigón, generando tensiones internas suficientes que provocan micro-estallidos en la zona de incidencia directa del chorro

7 Ventajas Eliminación de microfracturas
Superficie de agarre ideal, doble de resistencia en ensayos pull-off Armadura limpia e intacta (perfectamente adheridas) Mínima vibración Método SELECTIVO. Elimina el hormigón débil e inestable dejando el sano y resistente Medio ambiente y seguridad Content Layouts

8 Fallos por mala reparación
Preparación de soportes - El éxito de la mayor parte de las reparaciones efectuadas sobre elementos estructuras está íntimamente relacionada con la calidad y preparación del soporte. - La hidrodemolición NO es un sistema indiscriminado. Podemos controlar el avance en la extracción de hormigón. - Conseguimos tratamientos acotados superficiales hasta extracciones muy profundas. - Nos adaptamos a las necesidades del proyecto Fallos por mala reparación

9 Fallos por mala reparación
Preparación de soportes Fallos por mala reparación Chorro de arena 38 7 62 93 Martillos manuales 31 69 HIDRODEMOLICIÓN

10 Campos de aplicación La hidrodemolición se ha extendido rápidamente a otros usos y tipos de infraestructuras. Sus ventajas han ganado terreno drásticamente a otros sistemas tradicionales. Siendo una herramienta eficaz y fiable. Reparación Estructural. Recuperación de Armados y otros elementos internos. De-construcción y Cirugía del hormigón. Trabajos de limpieza con agua a alta y ultra alta presión.

11 Ampliación de estructuras existentes

12 Sustitución de vigas

13 Actualización de barreras

14 Refuerzo de tableros

15 Reparación de juntas

16 Casos prácticos Caso 1: REPARACIÓN: Puente sobre el Río Jesús María (Costa Rica). Caso 2: AMPLIACIÓN: Puente en la A8 Bilbao (España).

17 Puente sobre el Río Jesús María
Caso práctico: Mejoramiento del Concreto superficial Puente sobre el Río Jesús María Est en Puntarenas COSTA RICA

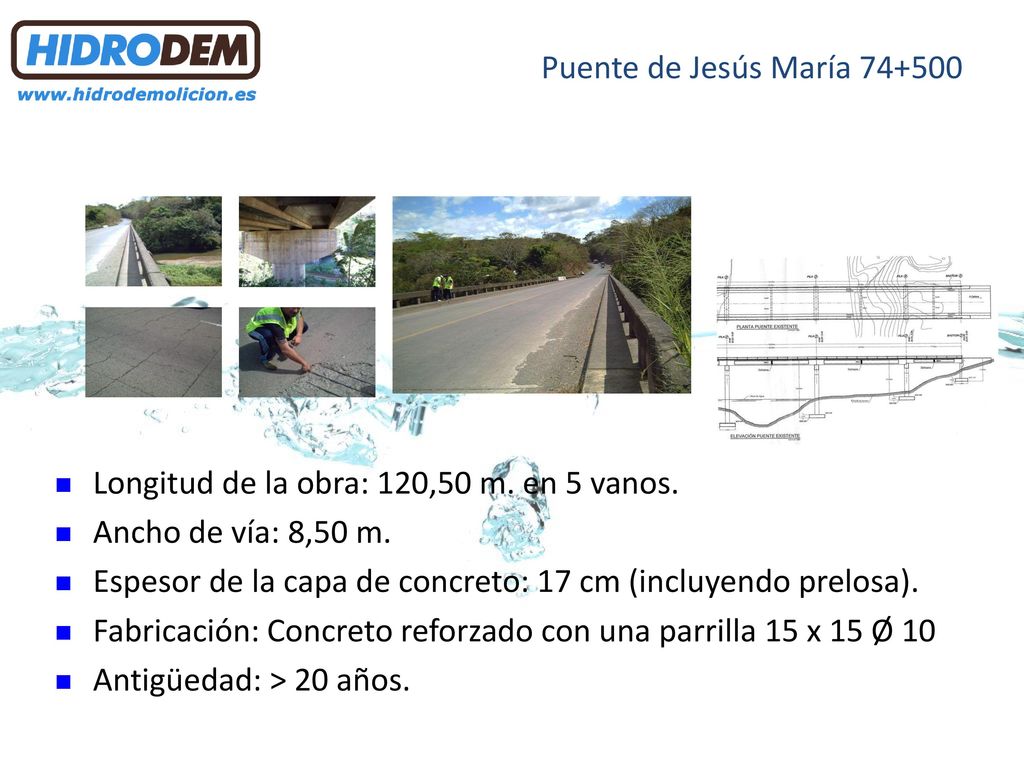

18 Puente de Jesús María Longitud de la obra: 120,50 m. en 5 vanos. Ancho de vía: 8,50 m. Espesor de la capa de concreto: 17 cm (incluyendo prelosa). Fabricación: Concreto reforzado con una parrilla 15 x 15 Ø 10 Antigüedad: > 20 años.

19 Solución adoptada: Refuerzo de la sobrelosa.
Puente de Jesús María Solución adoptada: Refuerzo de la sobrelosa. Hidrodemolición superficial +/- 70 mm. Colocación de más armaduras. Vertido nueva capa de concreto 120 mm kg/cm2. Carpeta asfáltica. Remodelación de aceras y barandas.

20 Detalle de las labores de Hidrodemolición:
Puente de Jesús María Detalle de las labores de Hidrodemolición: Equipos empleados: Unidad Alta Presión 550 CV Robot Aquacutter HDRA

21 Parámetros empleados: Presión de trabajo: 900-950 bar
Puente de Jesús María Parámetros empleados: Presión de trabajo: bar Caudal impulsado: 8,5 –9,0 m3/hora Hidrodemolición (test): Recubrimiento del armado muy heterogéneo. Resistencia del concreto poco uniforme. Mínima adherencia a la prelosa. Necesitaremos actuar de forma especial, adaptándonos a estas condiciones. 6 cm. 3 cm.

22 Hidrodemolición (limpieza):
Puente de Jesús María Hidrodemolición (limpieza): 1. Retirada Manual 2. Soplado con aire a presión.

23 Hidrodemolición (limpieza II):
Puente de Jesús María Hidrodemolición (limpieza II): 3. Lavado manual con agua a presión. 4. Soporte limpio.

24 Obra de ampliación de tercer carril A8
Caso práctico: Ampliación de tablero Obra de ampliación de tercer carril A8 En el Viaducto Pradera BILBAO

25 Obra Ampliación Tercer Carril A8 Viaducto Pradera (Vizcaya) España
Longitud: 600 metros. Carriles: 2 Salva el río Ibaizabal Obras a realizar Aumento capacidad de la vía en ambos sentidos. Nuevas dimensiones: Nueva sección de 10,50m de anchura (3 carriles de 3,50m), espaldones exteriores de 2,50m e interiores de 1,00m. Hidrodemolición Demolición parcial de la acera y posterior recuperación de 0,50m a 1,00m de la armadura transversal superior.

26 Obra Ampliación Tercer Carril A8 Viaducto Pradera (Vizcaya) España
