Mini guía de inicio XARS8L12W / XARS8L12H Jesús Romero

Presentación del tema: "Mini guía de inicio XARS8L12W / XARS8L12H Jesús Romero"— Transcripción de la presentación:

1 Mini guía de inicio XARS8L12W / XARS8L12H Jesús Romero
Confidential Property of Schneider Electric This is an example of a Title Slide. We need to convey Life Is On in everything we do, so try to lead with compelling images that are vibrant, authentic, and human. The human element should be apparent and within the context of a segment that we touch. To keep this PowerPoint template file size reduced, we included a small library of image choices in the Slide Master (under View). You can also get them from the SE Asset Library:

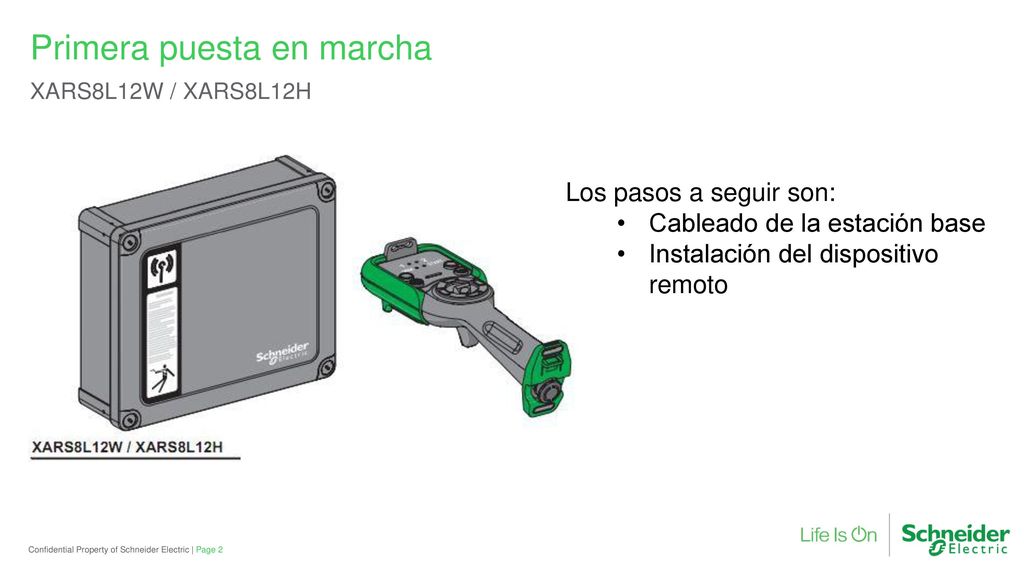

2 Primera puesta en marcha
XARS8L12W / XARS8L12H Los pasos a seguir son: Cableado de la estación base Instalación del dispositivo remoto Confidential Property of Schneider Electric | This is an example of a Text Slide. Reference the different layout options in the Slide Master (under the View tab) for different variations. Remember, our new Brand Guidelines call for clean and simple messages and design. Reference the PowerPoint Guidelines on the Brand Book for tips and useful information on creating effective presentations.

3 Primera puesta en marcha
Cableado estación base ZARB12W / ZARB12H Los pasos imprescindibles son: Alimentar la base (AC o DC) Cerrar el lazo de feedback Confidential Property of Schneider Electric |

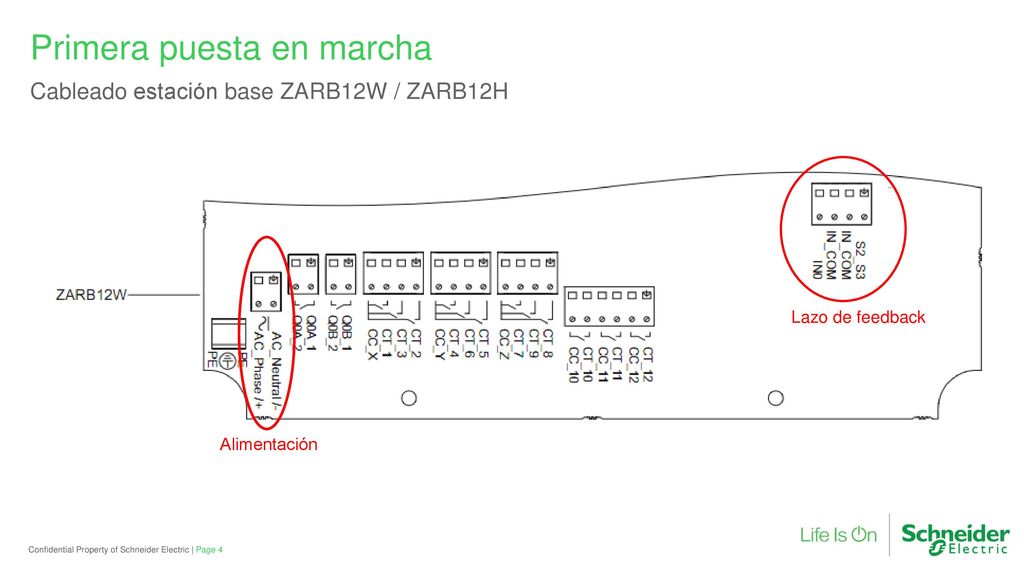

4 Primera puesta en marcha
Cableado estación base ZARB12W / ZARB12H Lazo de feedback Alimentación Confidential Property of Schneider Electric |

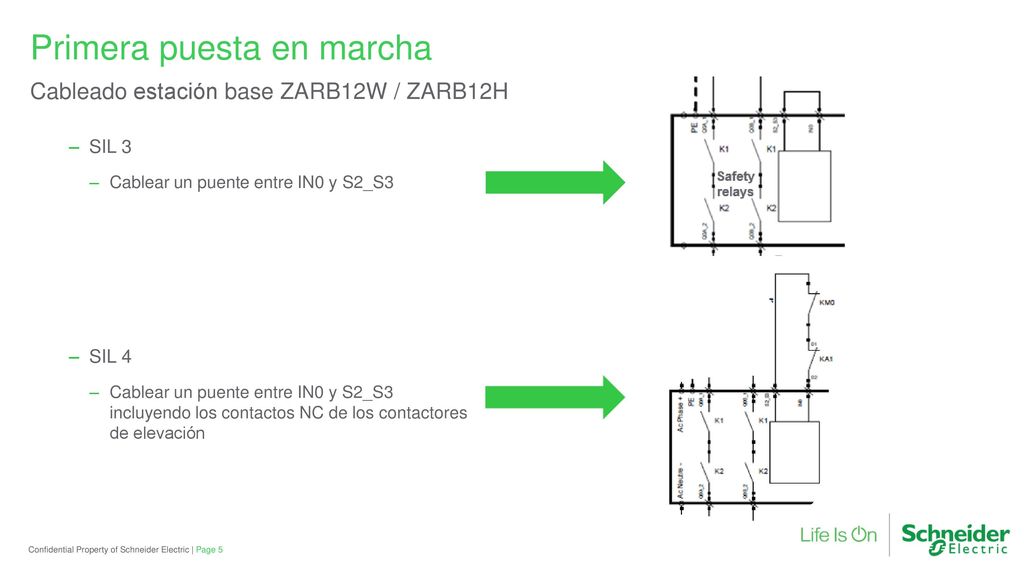

5 Primera puesta en marcha
Cableado estación base ZARB12W / ZARB12H SIL 3 Cablear un puente entre IN0 y S2_S3 SIL 4 Cablear un puente entre IN0 y S2_S3 incluyendo los contactos NC de los contactores de elevación Confidential Property of Schneider Electric |

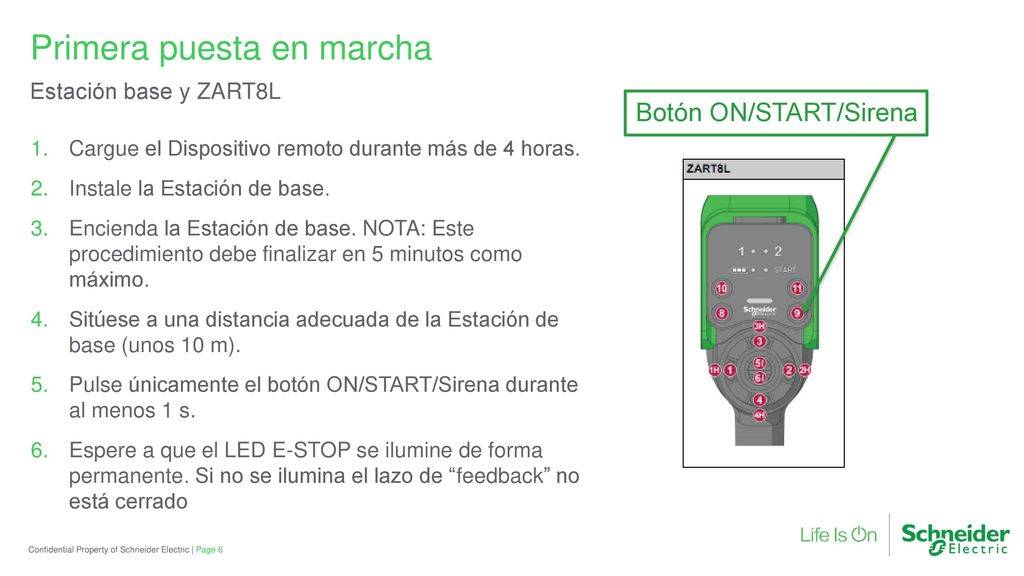

6 Primera puesta en marcha
Estación base y ZART8L Botón ON/START/Sirena Cargue el Dispositivo remoto durante más de 4 horas. Instale la Estación de base. Encienda la Estación de base. NOTA: Este procedimiento debe finalizar en 5 minutos como máximo. Sitúese a una distancia adecuada de la Estación de base (unos 10 m). Pulse únicamente el botón ON/START/Sirena durante al menos 1 s. Espere a que el LED E-STOP se ilumine de forma permanente. Si no se ilumina el lazo de “feedback” no está cerrado Confidential Property of Schneider Electric |

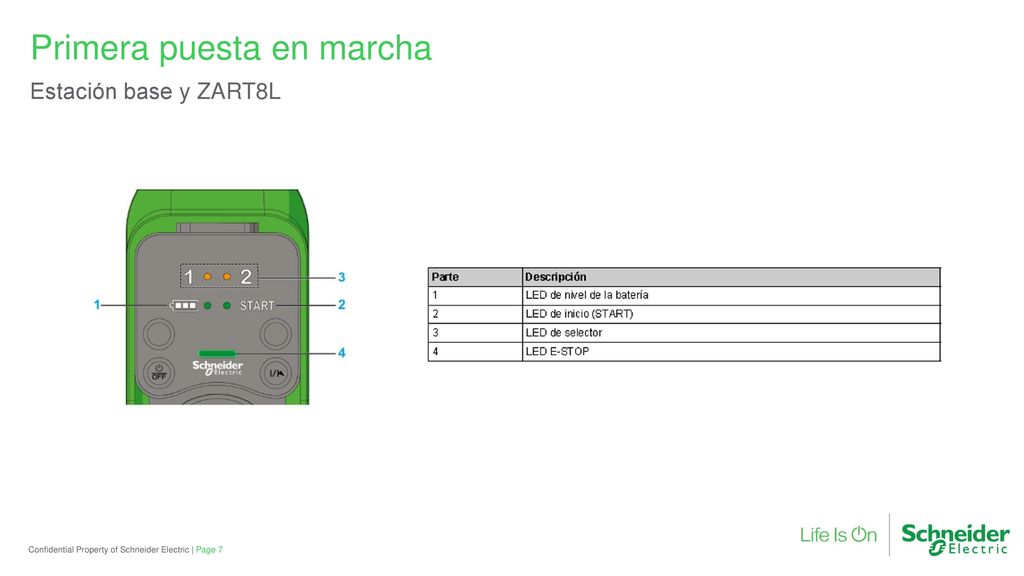

7 Primera puesta en marcha
Estación base y ZART8L Confidential Property of Schneider Electric |

8 Primera puesta en marcha
Estación de base y ZART8L El indicador LED START: Está apagado si no se ha configurado una secuencia de acceso START, Entonces tan solo habremos de pulsar el botón ON/START/Sirena durante al menos 1 s. Parpadea si se ha configurado una secuencia de acceso START. Deberá escribir la secuencia de código START con los botones de movimiento 1, 2, 3, 4, 5, 6. (La secuencia de código START predeterminada es 5, 6, 5, 6.) Ahora solo debemos pulsar el botón ON/START/Sirena durante al menos 1 s. El indicador LED E-STOP está encendido. Confidential Property of Schneider Electric |

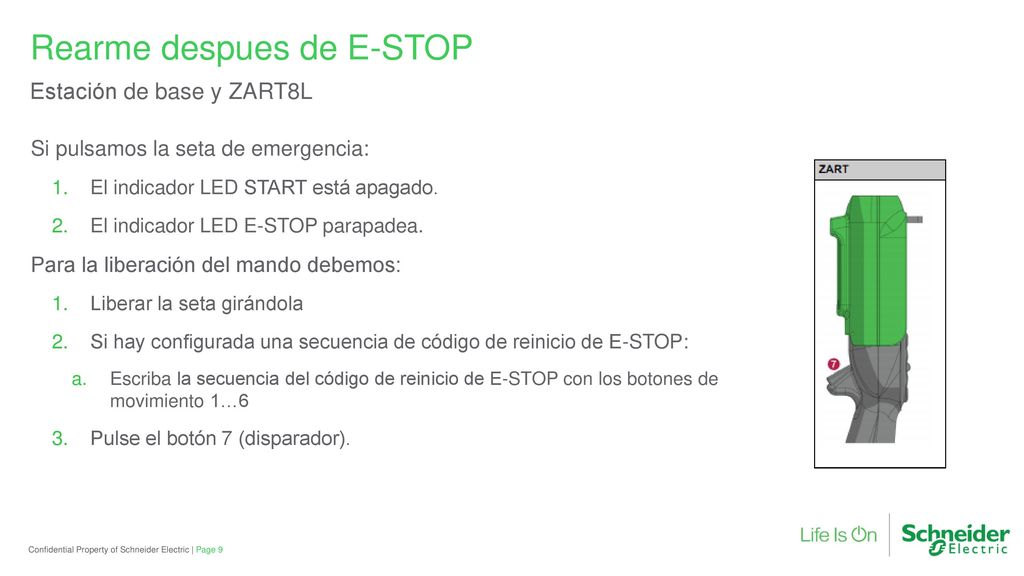

9 Rearme despues de E-STOP
Estación de base y ZART8L Si pulsamos la seta de emergencia: El indicador LED START está apagado. El indicador LED E-STOP parapadea. Para la liberación del mando debemos: Liberar la seta girándola Si hay configurada una secuencia de código de reinicio de E-STOP: Escriba la secuencia del código de reinicio de E-STOP con los botones de movimiento 1…6 Pulse el botón 7 (disparador). Confidential Property of Schneider Electric |

10 Closing slide
