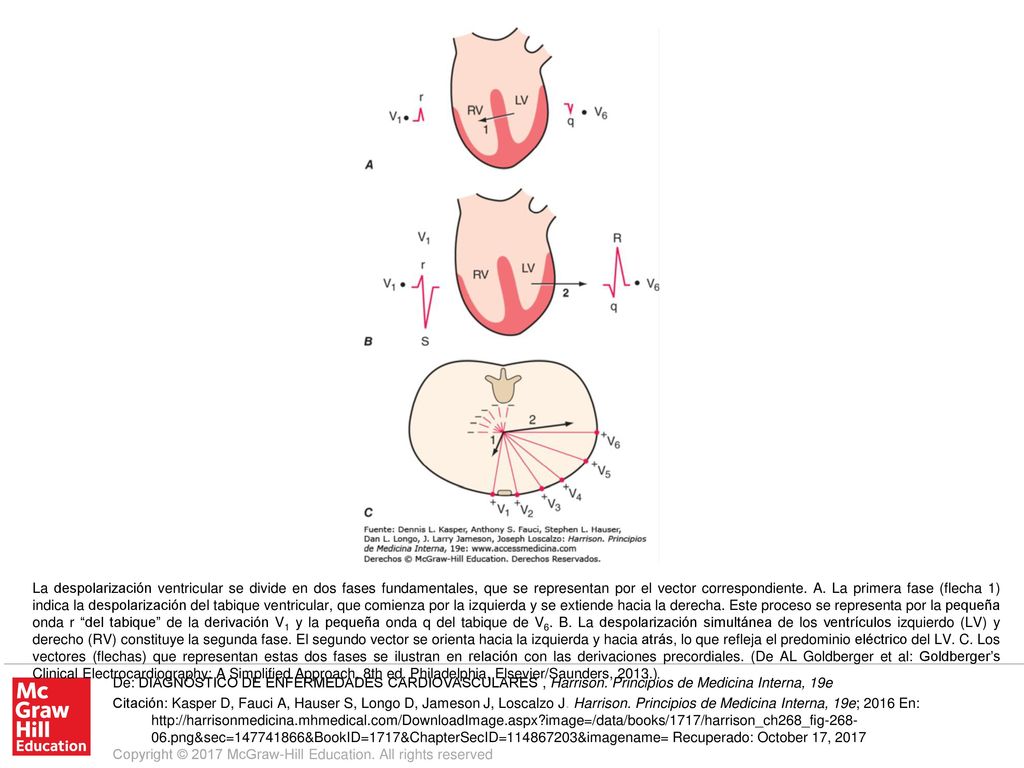

La despolarización ventricular se divide en dos fases fundamentales, que se representan por el vector correspondiente. A. La primera fase (flecha 1) indica la despolarización del tabique ventricular, que comienza por la izquierda y se extiende hacia la derecha. Este proceso se representa por la pequeña onda r “del tabique” de la derivación V1 y la pequeña onda q del tabique de V6. B. La despolarización simultánea de los ventrículos izquierdo (LV) y derecho (RV) constituye la segunda fase. El segundo vector se orienta hacia la izquierda y hacia atrás, lo que refleja el predominio eléctrico del LV. C. Los vectores (flechas) que representan estas dos fases se ilustran en relación con las derivaciones precordiales. (De AL Goldberger et al: Goldberger’s Clinical Electrocardiography: A Simplified Approach, 8th ed. Philadelphia, Elsevier/Saunders, 2013.) De: DIAGNÓSTICO DE ENFERMEDADES CARDIOVASCULARES , Harrison. Principios de Medicina Interna, 19e Citación: Kasper D, Fauci A, Hauser S, Longo D, Jameson J, Loscalzo J. Harrison. Principios de Medicina Interna, 19e; 2016 En: Recuperado: October 17, 2017 Copyright © 2017 McGraw-Hill Education. All rights reserved
