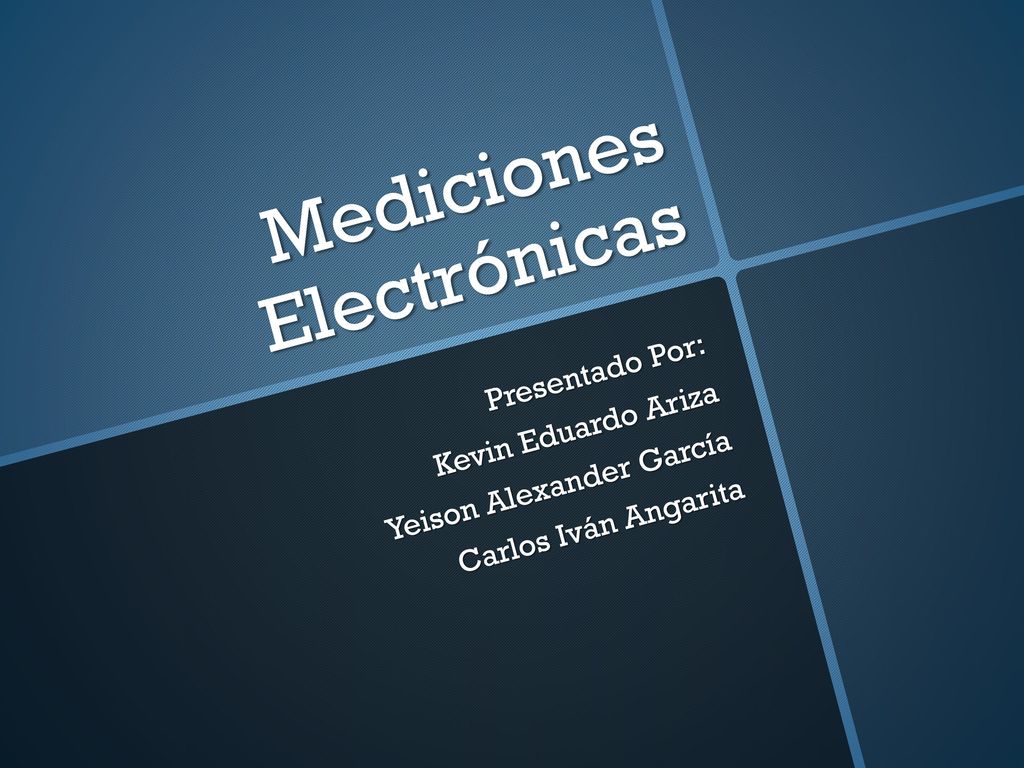

1 Mediciones Electrónicas
Presentado Por: Kevin Eduardo Ariza Yeison Alexander García Carlos Iván Angarita

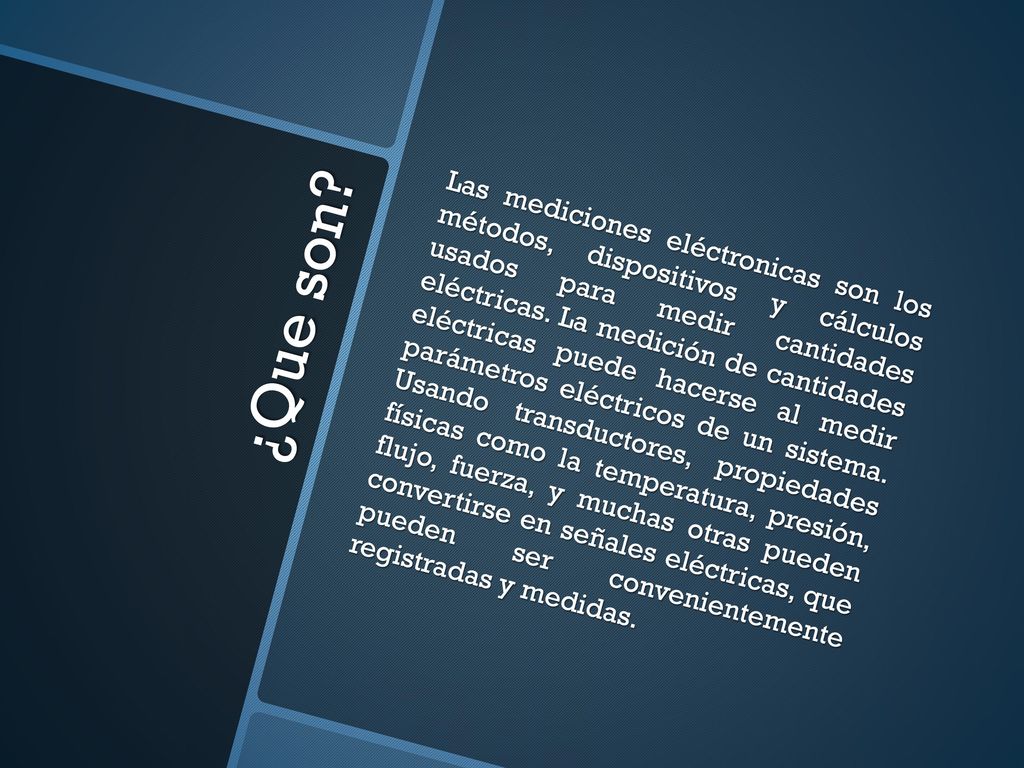

2 Las mediciones eléctronicas son los métodos, dispositivos y cálculos usados para medir cantidades eléctricas. La medición de cantidades eléctricas puede hacerse al medir parámetros eléctricos de un sistema. Usando transductores, propiedades físicas como la temperatura, presión, flujo, fuerza, y muchas otras pueden convertirse en señales eléctricas, que pueden ser convenientemente registradas y medidas. ¿Que son?

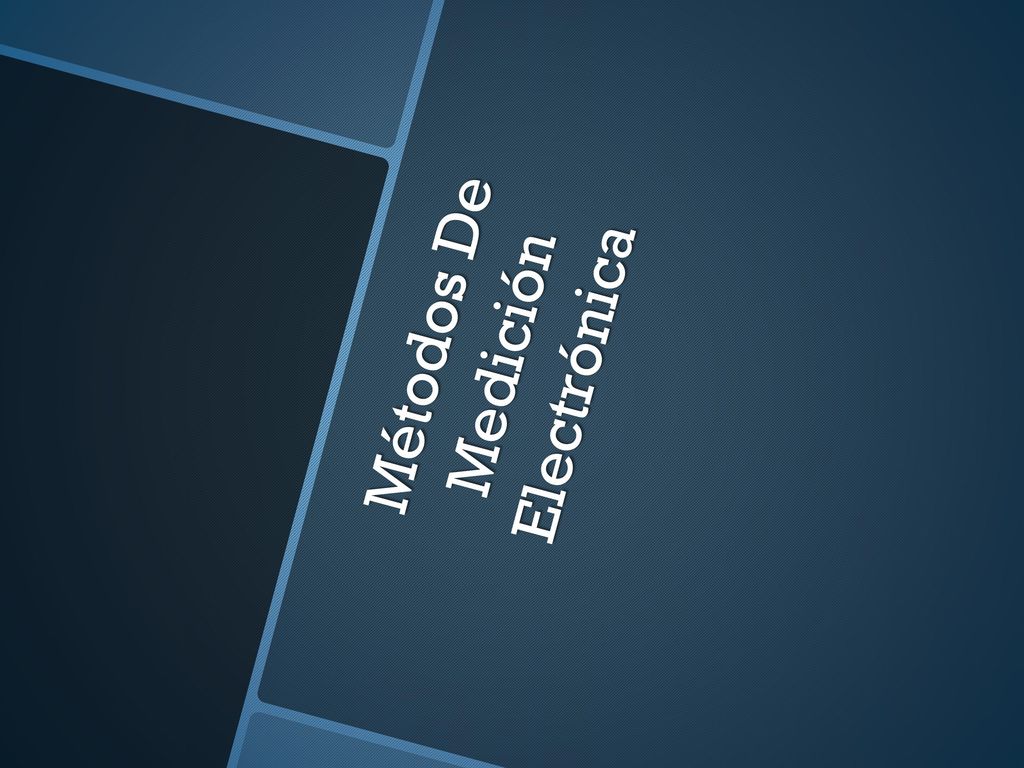

3 Métodos De Medición Electrónica

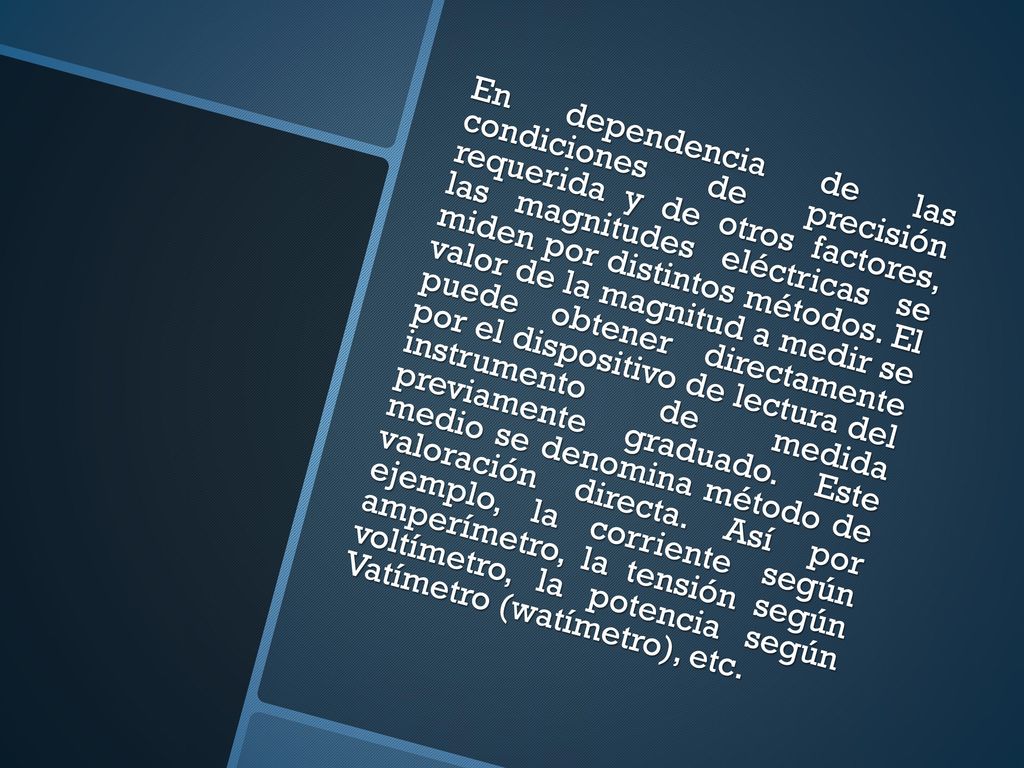

4 En dependencia de las condiciones de precisión requerida y de otros factores, las magnitudes eléctricas se miden por distintos métodos. El valor de la magnitud a medir se puede obtener directamente por el dispositivo de lectura del instrumento de medida previamente graduado. Este medio se denomina método de valoración directa. Así por ejemplo, la corriente según amperímetro, la tensión según voltímetro, la potencia según Vatímetro (watímetro), etc.

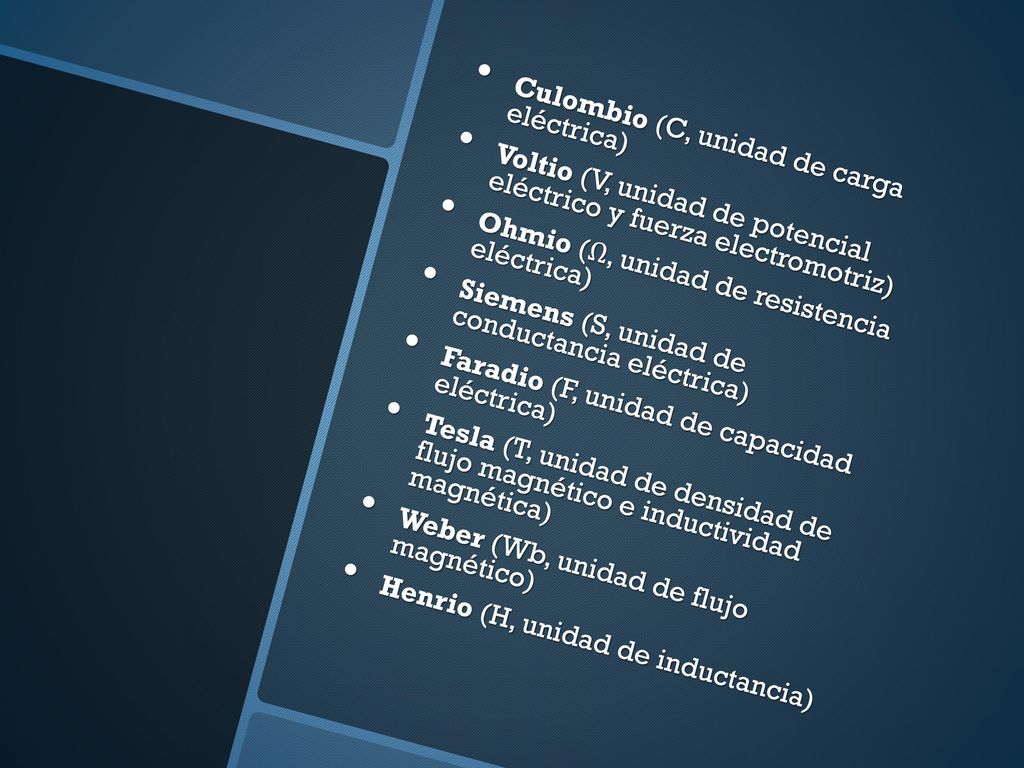

5 Culombio (C, unidad de carga eléctrica)
Voltio (V, unidad de potencial eléctrico y fuerza electromotriz) Ohmio (Ω, unidad de resistencia eléctrica) Siemens (S, unidad de conductancia eléctrica) Faradio (F, unidad de capacidad eléctrica) Tesla (T, unidad de densidad de flujo magnético e inductividad magnética) Weber (Wb, unidad de flujo magnético) Henrio (H, unidad de inductancia)

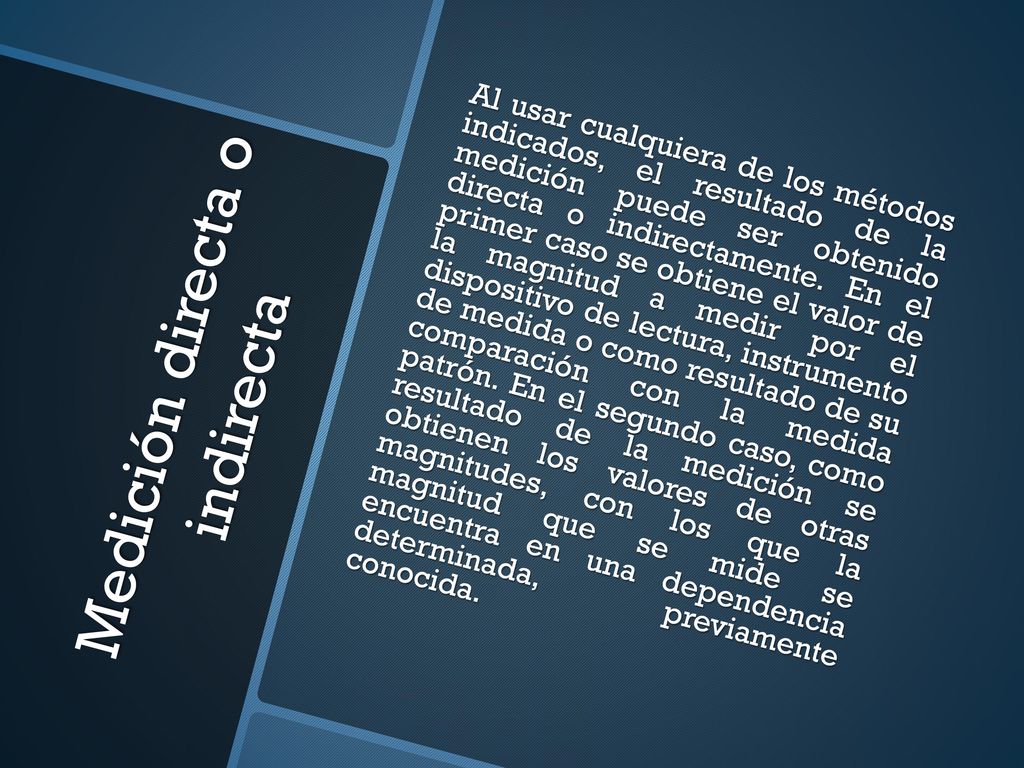

6 Medición directa o indirecta
Al usar cualquiera de los métodos indicados, el resultado de la medición puede ser obtenido directa o indirectamente. En el primer caso se obtiene el valor de la magnitud a medir por el dispositivo de lectura, instrumento de medida o como resultado de su comparación con la medida patrón. En el segundo caso, como resultado de la medición se obtienen los valores de otras magnitudes, con los que la magnitud que se mide se encuentra en una dependencia determinada, previamente conocida. Medición directa o indirecta

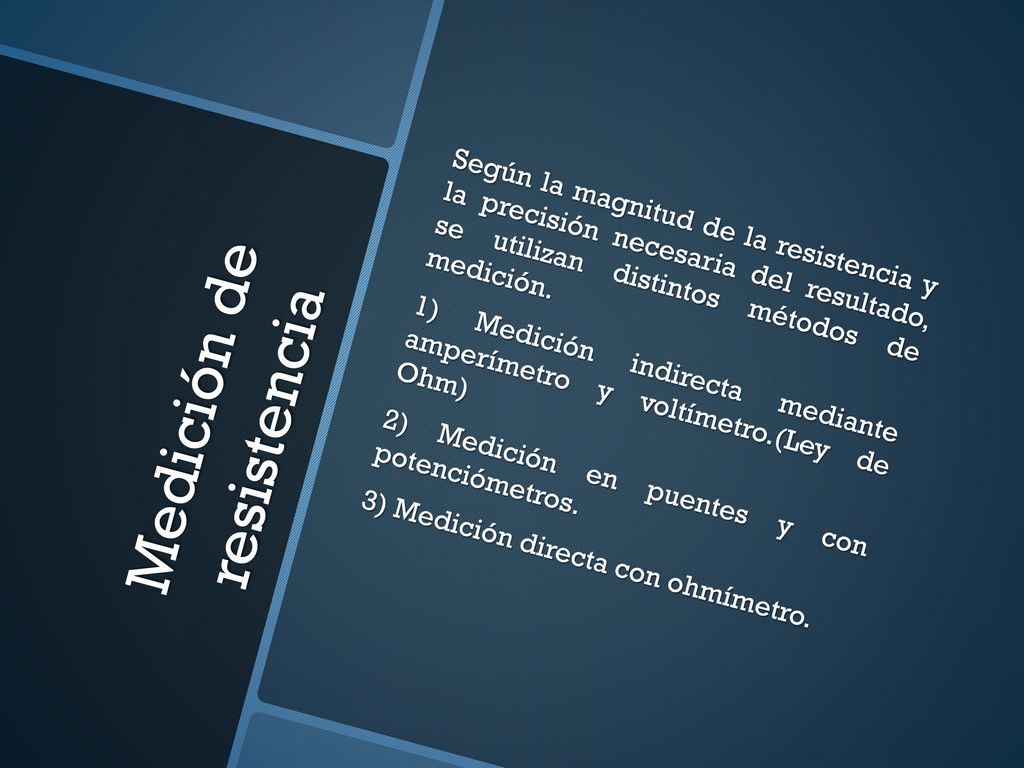

7 Medición de resistencia
Según la magnitud de la resistencia y la precisión necesaria del resultado, se utilizan distintos métodos de medición. 1) Medición indirecta mediante amperímetro y voltímetro.(Ley de Ohm) 2) Medición en puentes y con potenciómetros. 3) Medición directa con ohmímetro. Medición de resistencia

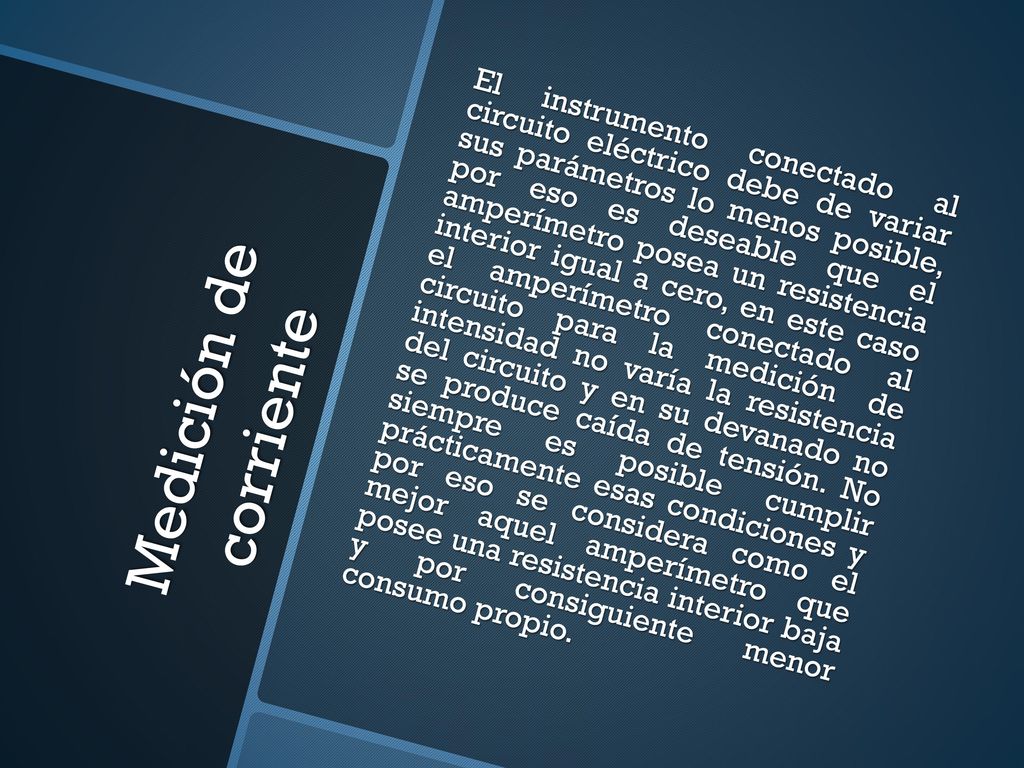

8 El instrumento conectado al circuito eléctrico debe de variar sus parámetros lo menos posible, por eso es deseable que el amperímetro posea un resistencia interior igual a cero, en este caso el amperímetro conectado al circuito para la medición de intensidad no varía la resistencia del circuito y en su devanado no se produce caída de tensión. No siempre es posible cumplir prácticamente esas condiciones y por eso se considera como el mejor aquel amperímetro que posee una resistencia interior baja y por consiguiente menor consumo propio. Medición de corriente

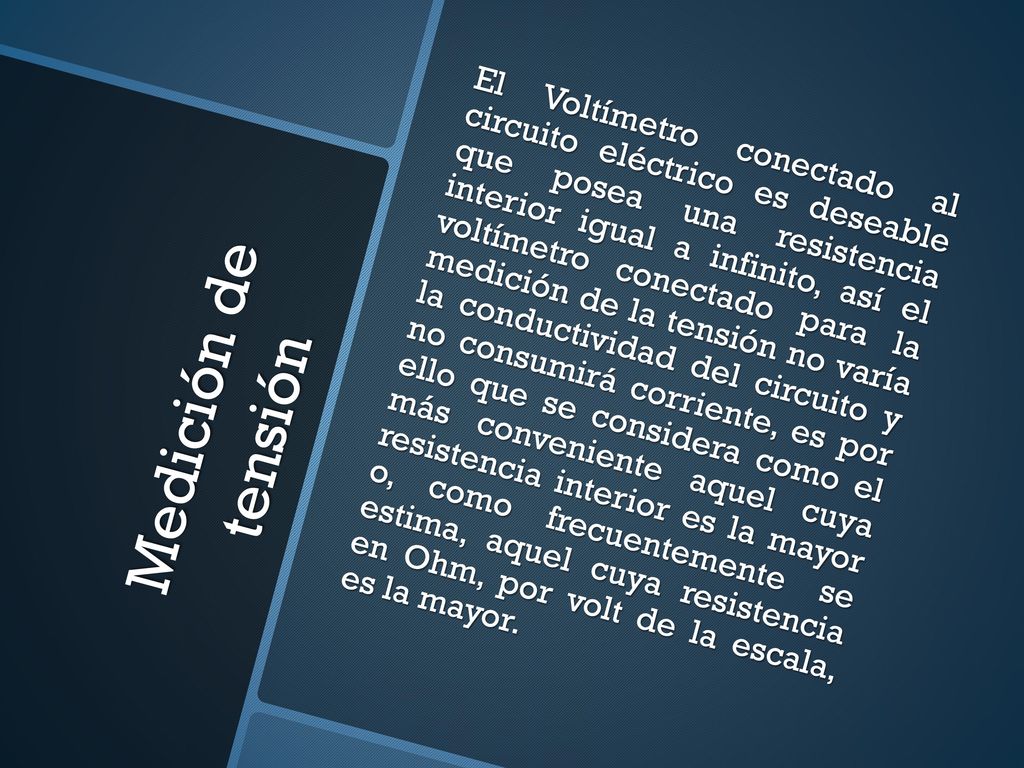

9 El Voltímetro conectado al circuito eléctrico es deseable que posea una resistencia interior igual a infinito, así el voltímetro conectado para la medición de la tensión no varía la conductividad del circuito y no consumirá corriente, es por ello que se considera como el más conveniente aquel cuya resistencia interior es la mayor o, como frecuentemente se estima, aquel cuya resistencia en Ohm, por volt de la escala, es la mayor. Medición de tensión

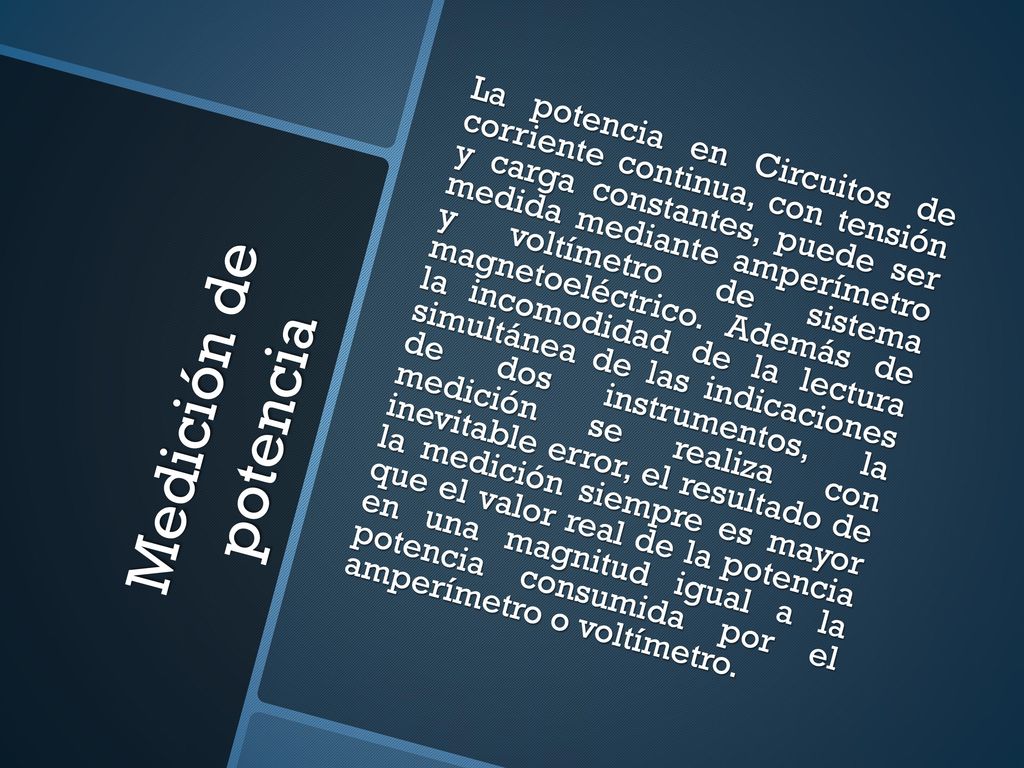

10 La potencia en Circuitos de corriente continua, con tensión y carga constantes, puede ser medida mediante amperímetro y voltímetro de sistema magnetoeléctrico. Además de la incomodidad de la lectura simultánea de las indicaciones de dos instrumentos, la medición se realiza con inevitable error, el resultado de la medición siempre es mayor que el valor real de la potencia en una magnitud igual a la potencia consumida por el amperímetro o voltímetro. Medición de potencia

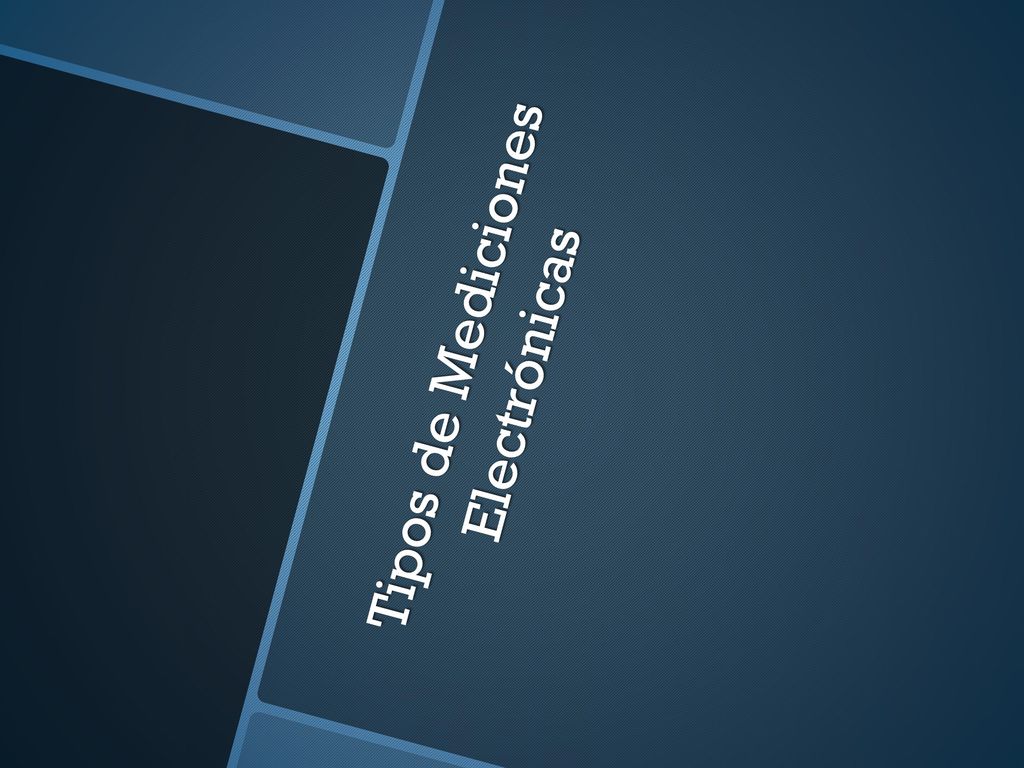

11 Tipos de Mediciones Electrónicas

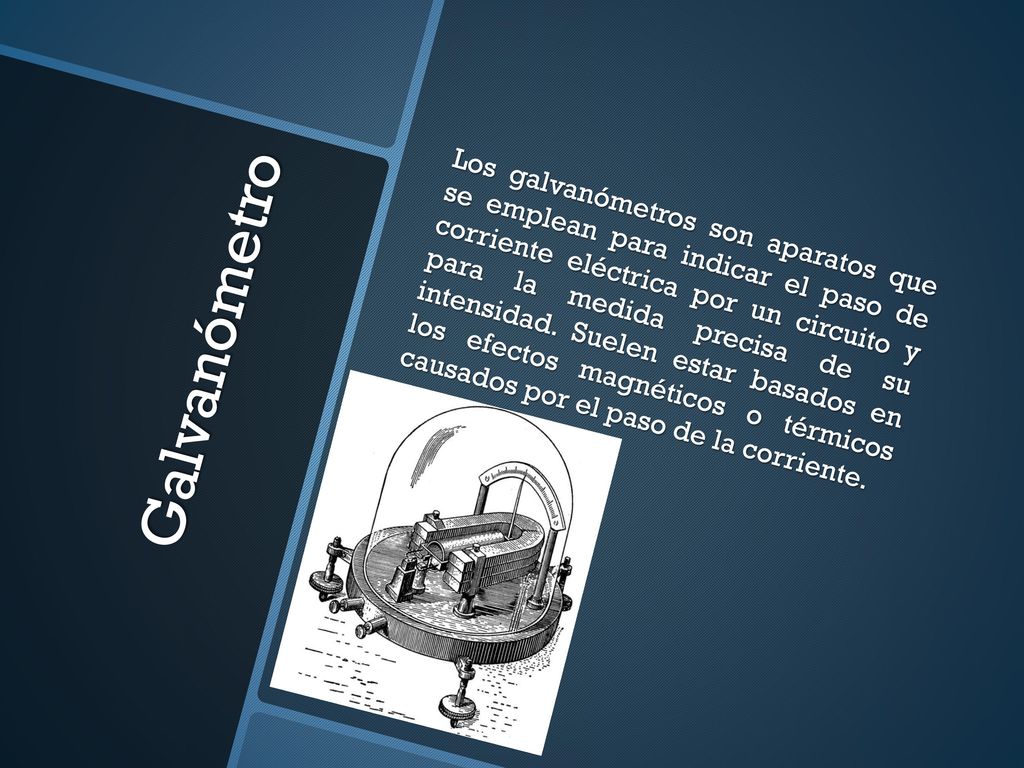

12 Los galvanómetros son aparatos que se emplean para indicar el paso de corriente eléctrica por un circuito y para la medida precisa de su intensidad. Suelen estar basados en los efectos magnéticos o térmicos causados por el paso de la corriente. Galvanómetro

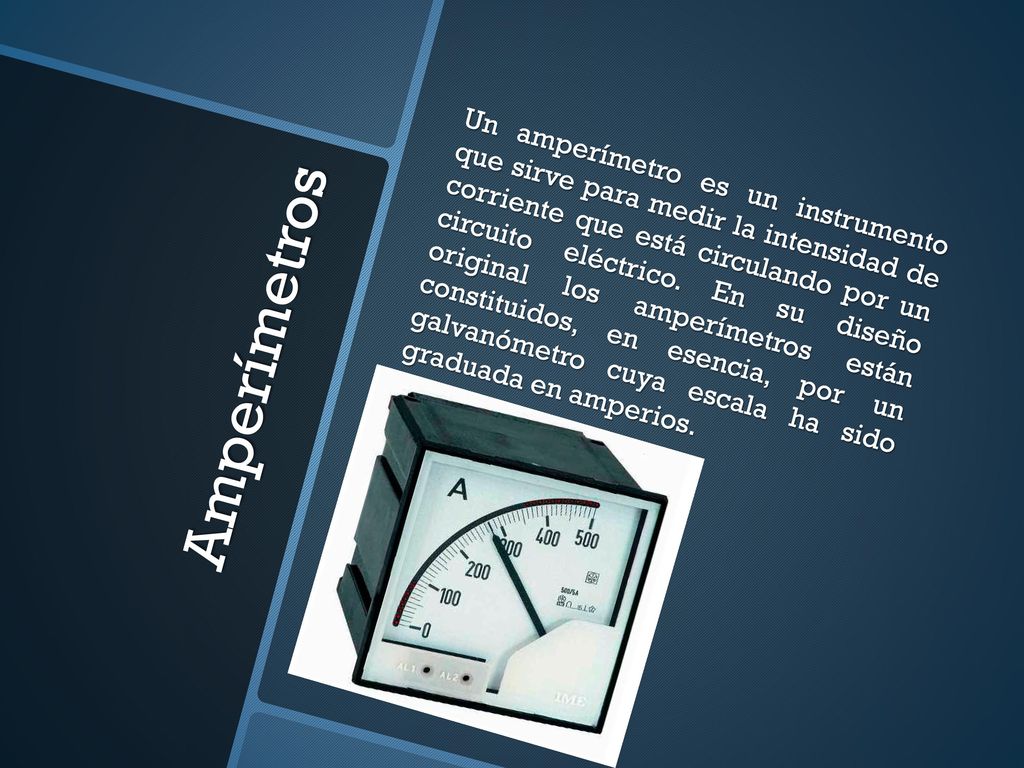

13 Un amperímetro es un instrumento que sirve para medir la intensidad de corriente que está circulando por un circuito eléctrico. En su diseño original los amperímetros están constituidos, en esencia, por un galvanómetro cuya escala ha sido graduada en amperios. Amperímetros

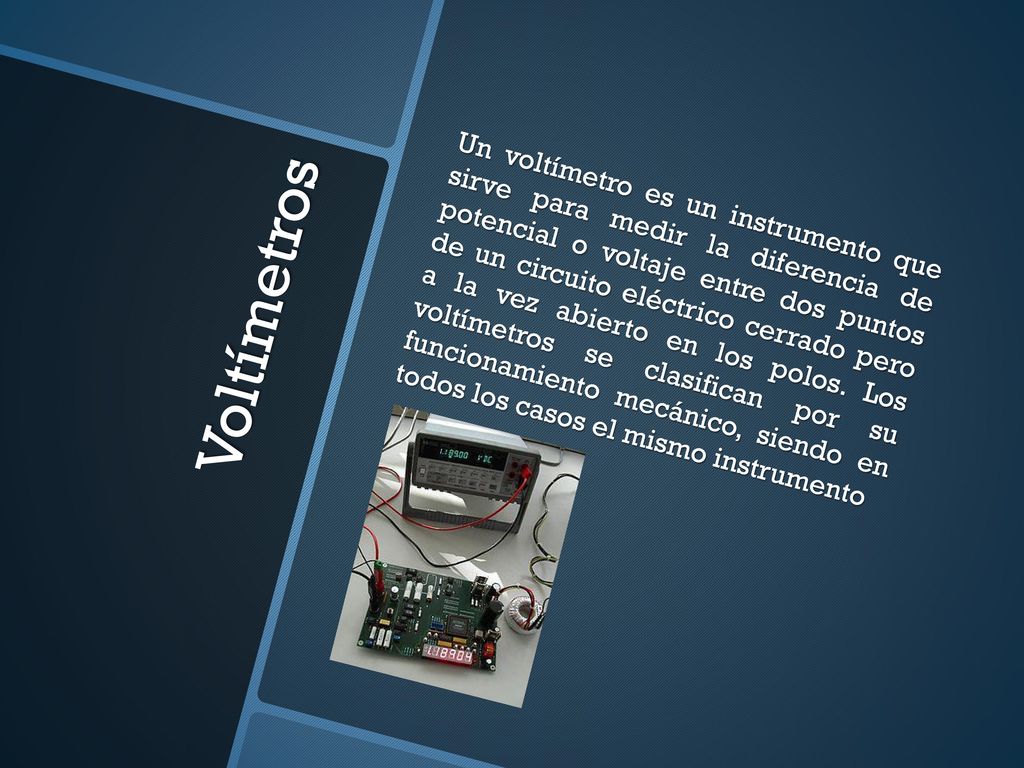

14 Un voltímetro es un instrumento que sirve para medir la diferencia de potencial o voltaje entre dos puntos de un circuito eléctrico cerrado pero a la vez abierto en los polos. Los voltímetros se clasifican por su funcionamiento mecánico, siendo en todos los casos el mismo instrumento Voltímetros

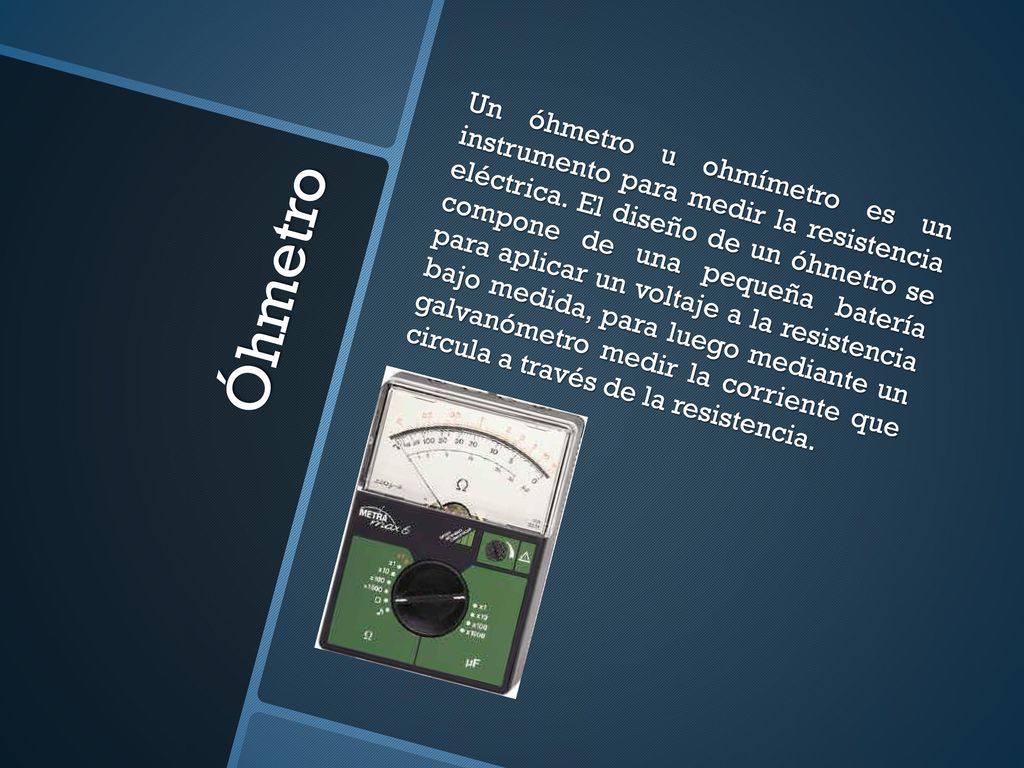

15 Un óhmetro u ohmímetro es un instrumento para medir la resistencia eléctrica. El diseño de un óhmetro se compone de una pequeña batería para aplicar un voltaje a la resistencia bajo medida, para luego mediante un galvanómetro medir la corriente que circula a través de la resistencia. Óhmetro

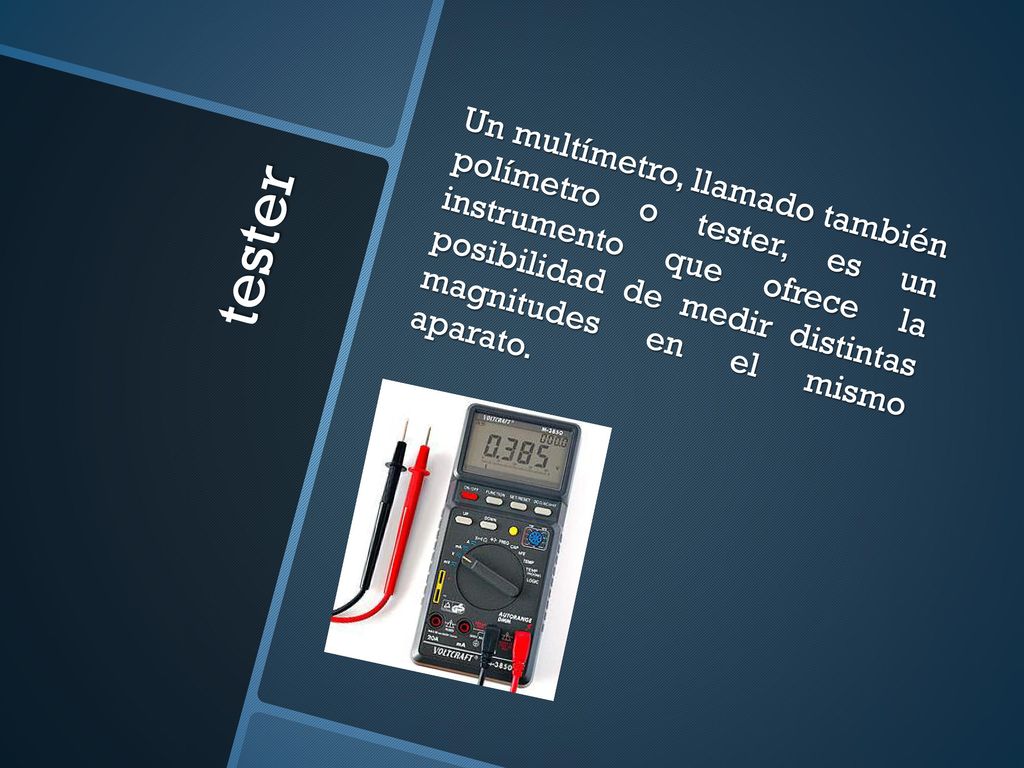

16 Un multímetro, llamado también polímetro o tester, es un instrumento que ofrece la posibilidad de medir distintas magnitudes en el mismo aparato. tester

17 Se denomina osciloscopio a un instrumento de medición electrónico para la representación gráfica de señales eléctricas que pueden variar en el tiempo, que permite visualizar fenómenos transitorios así como formas de ondas en circuitos eléctricos y electrónicos y mediante su análisis se puede diagnosticar con facilidad cuáles son los problemas del funcionamiento de un determinado circuito. Osciloscopio

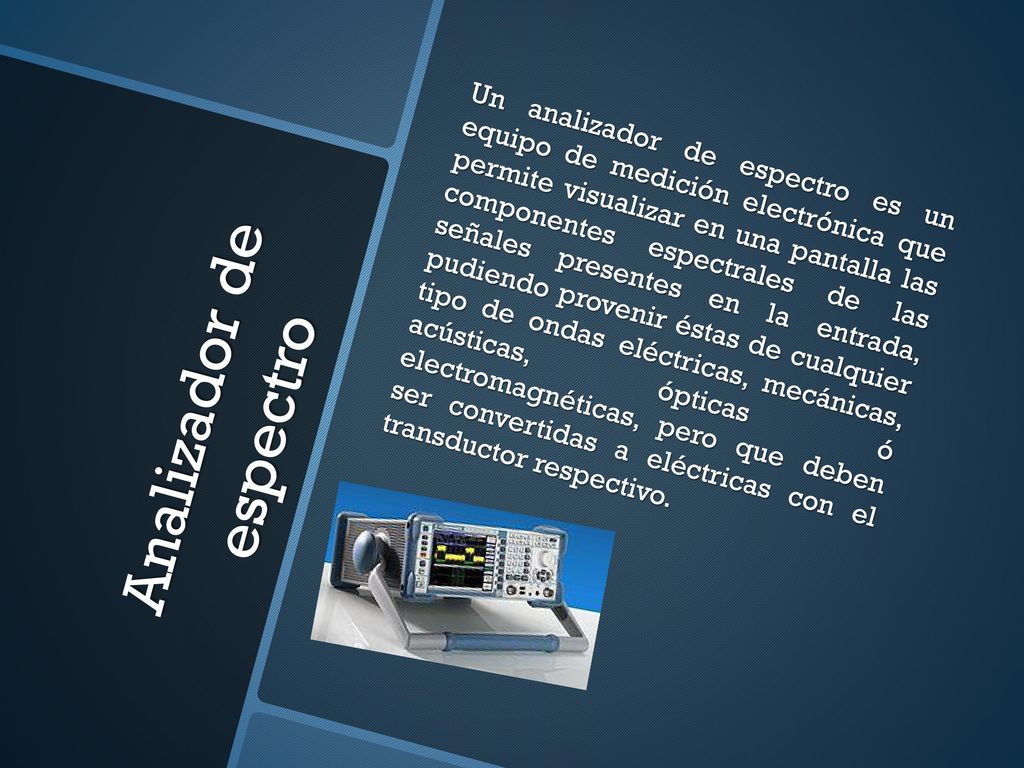

18 Analizador de espectro
Un analizador de espectro es un equipo de medición electrónica que permite visualizar en una pantalla las componentes espectrales de las señales presentes en la entrada, pudiendo provenir éstas de cualquier tipo de ondas eléctricas, mecánicas, acústicas, ópticas ó electromagnéticas, pero que deben ser convertidas a eléctricas con el transductor respectivo. Analizador de espectro

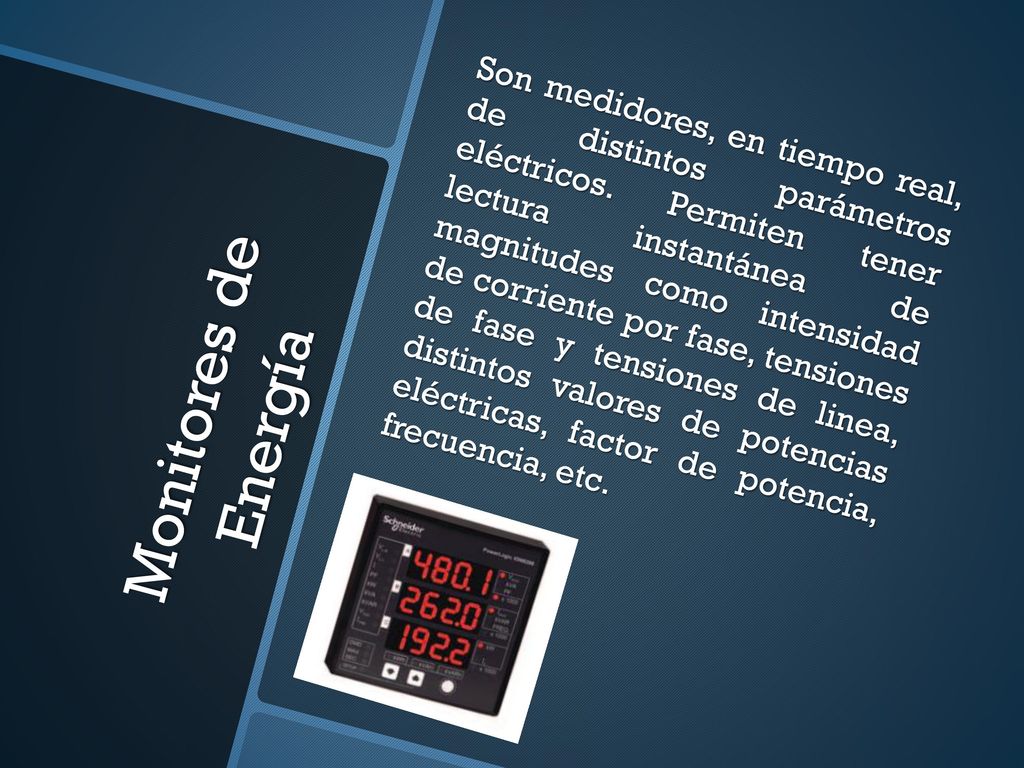

19 Son medidores, en tiempo real, de distintos parámetros eléctricos
Son medidores, en tiempo real, de distintos parámetros eléctricos. Permiten tener lectura instantánea de magnitudes como intensidad de corriente por fase, tensiones de fase y tensiones de linea, distintos valores de potencias eléctricas, factor de potencia, frecuencia, etc. Monitores de Energía
