GEOLOGÍA ESTRUCTURAL ING. NANCY ABIGAIL MENDOZA RAMÍREZ.

Presentación del tema: "GEOLOGÍA ESTRUCTURAL ING. NANCY ABIGAIL MENDOZA RAMÍREZ."— Transcripción de la presentación:

1 GEOLOGÍA ESTRUCTURAL ING. NANCY ABIGAIL MENDOZA RAMÍREZ

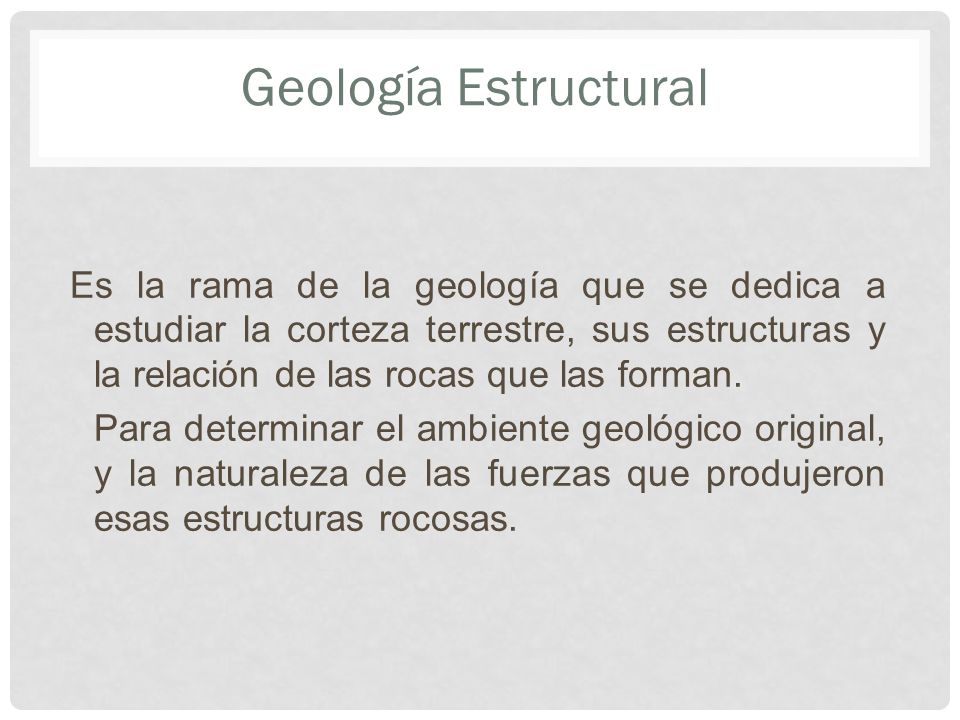

2 Geología Estructural Es la rama de la geología que se dedica a estudiar la corteza terrestre, sus estructuras y la relación de las rocas que las forman. Para determinar el ambiente geológico original, y la naturaleza de las fuerzas que produjeron esas estructuras rocosas.

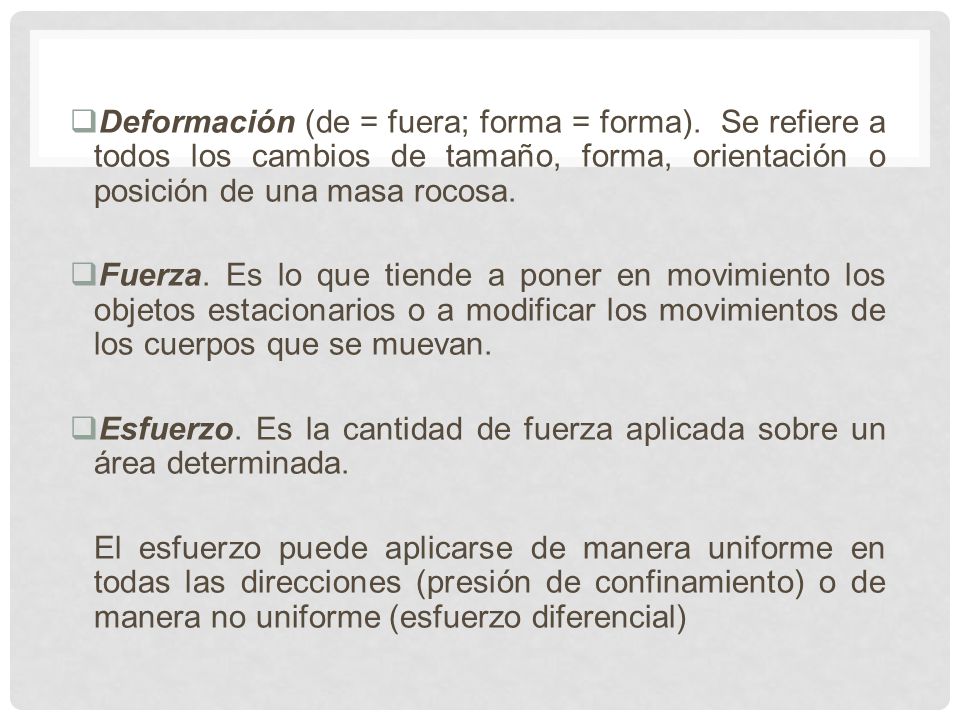

3  Deformación (de = fuera; forma = forma). Se refiere a todos los cambios de tamaño, forma, orientación o posición de una masa rocosa.  Fuerza. Es lo que tiende a poner en movimiento los objetos estacionarios o a modificar los movimientos de los cuerpos que se muevan.  Esfuerzo. Es la cantidad de fuerza aplicada sobre un área determinada. El esfuerzo puede aplicarse de manera uniforme en todas las direcciones (presión de confinamiento) o de manera no uniforme (esfuerzo diferencial)

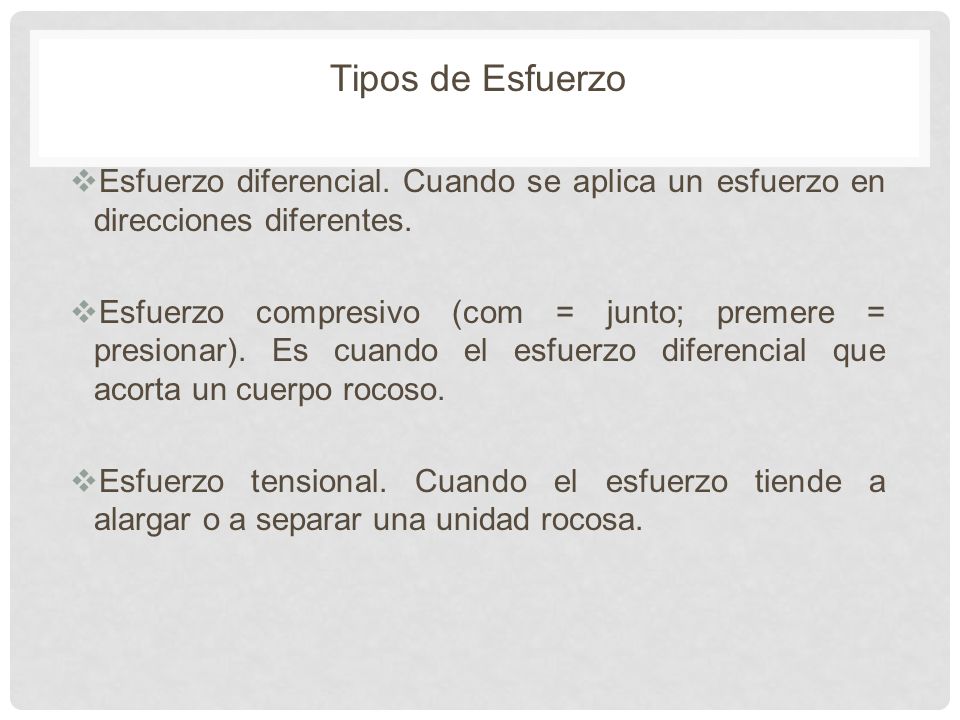

4 Tipos de Esfuerzo  Esfuerzo diferencial. Cuando se aplica un esfuerzo en direcciones diferentes.  Esfuerzo compresivo (com = junto; premere = presionar). Es cuando el esfuerzo diferencial que acorta un cuerpo rocoso.  Esfuerzo tensional. Cuando el esfuerzo tiende a alargar o a separar una unidad rocosa.

5 Deformación. Es el esfuerzo también puede provocar un cambio irreversible en la forma y el tamaño del cuerpo rocoso. Deformación elástica. Es cuando se aplica un esfuerzo, las rocas responden primero deformándose elásticamente. Una vez sobrepasado el limite elástico (resistencia) de una roca, está fluye (deformación dúctil) o se fractura (deformación frágil).

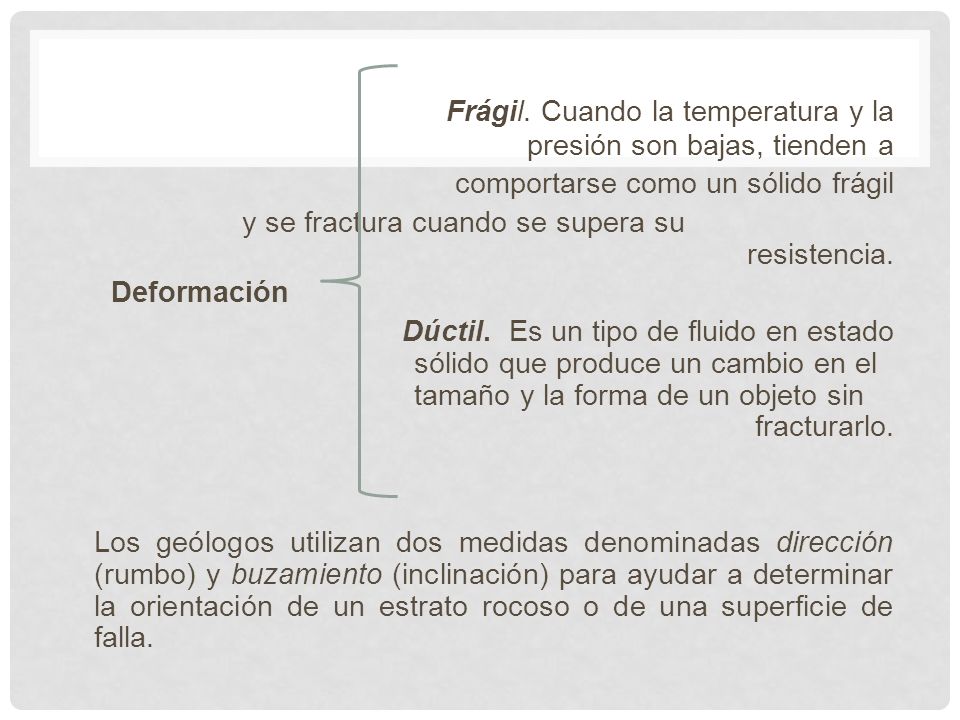

6 Frágil. Cuando la temperatura y la presión son bajas, tienden a comportarse como un sólido frágil y se fractura cuando se supera su resistencia. Deformación Dúctil. Es un tipo de fluido en estado sólido que produce un cambio en el tamaño y la forma de un objeto sin fracturarlo. Los geólogos utilizan dos medidas denominadas dirección (rumbo) y buzamiento (inclinación) para ayudar a determinar la orientación de un estrato rocoso o de una superficie de falla.

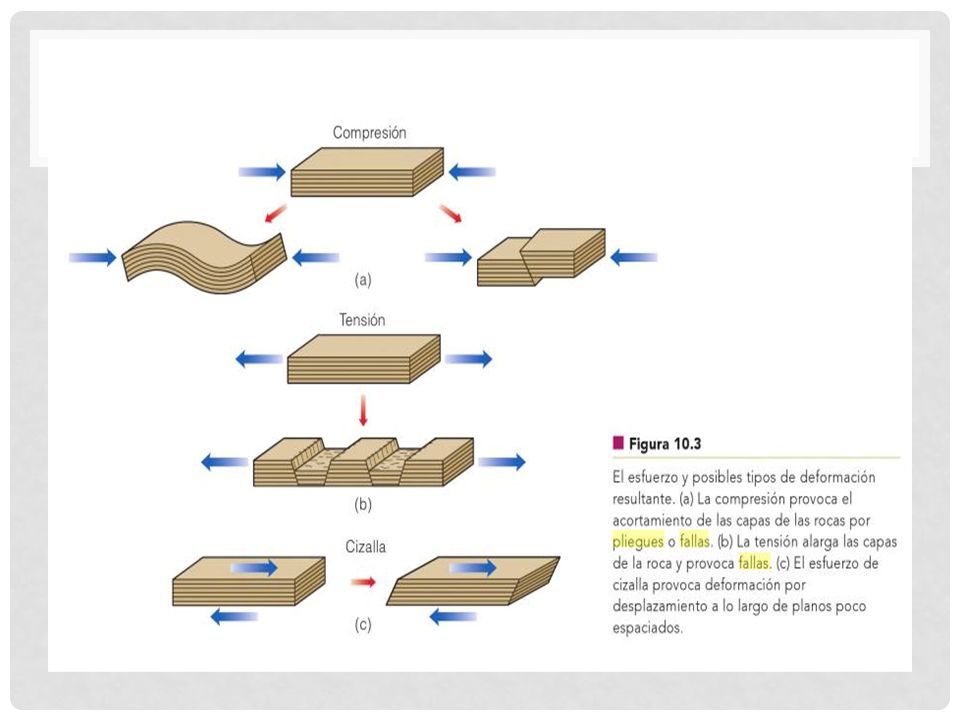

7

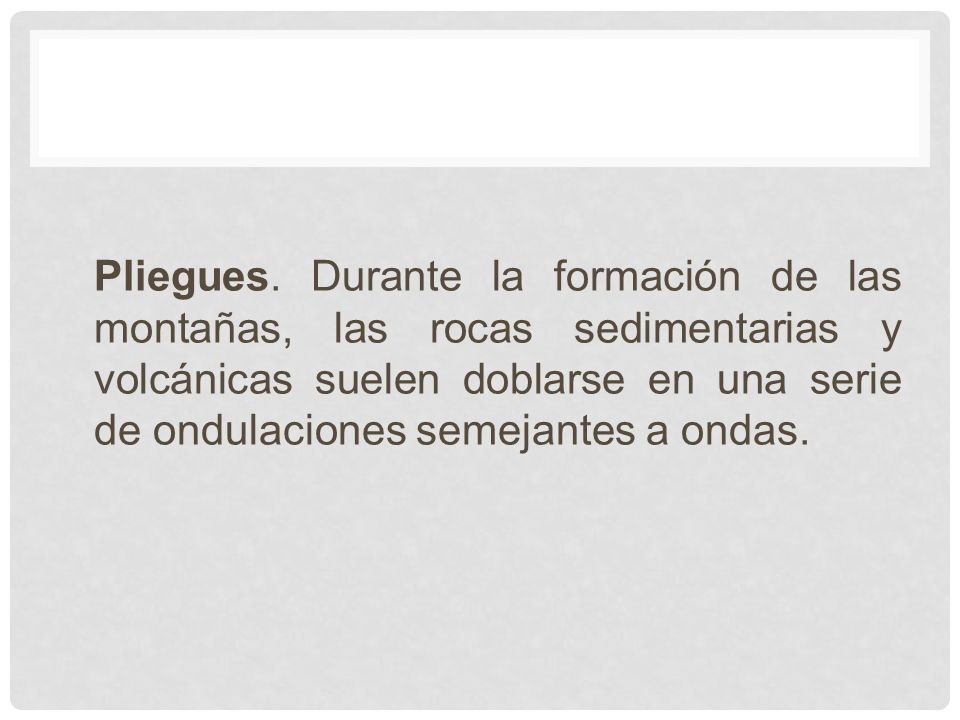

8 Pliegues. Durante la formación de las montañas, las rocas sedimentarias y volcánicas suelen doblarse en una serie de ondulaciones semejantes a ondas.

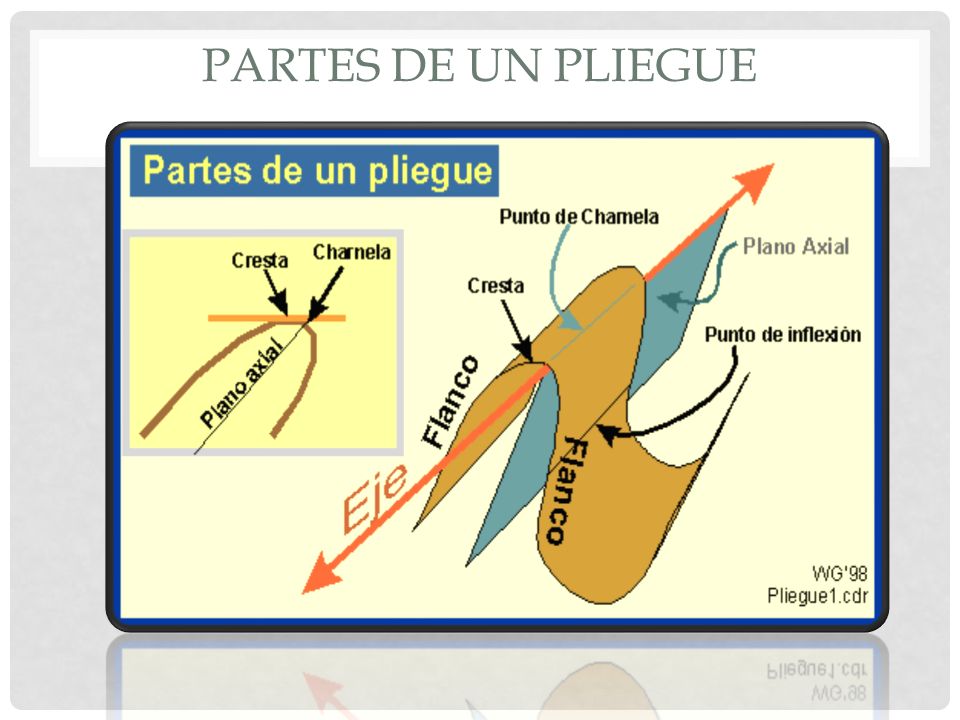

9 PARTES DE UN PLIEGUE

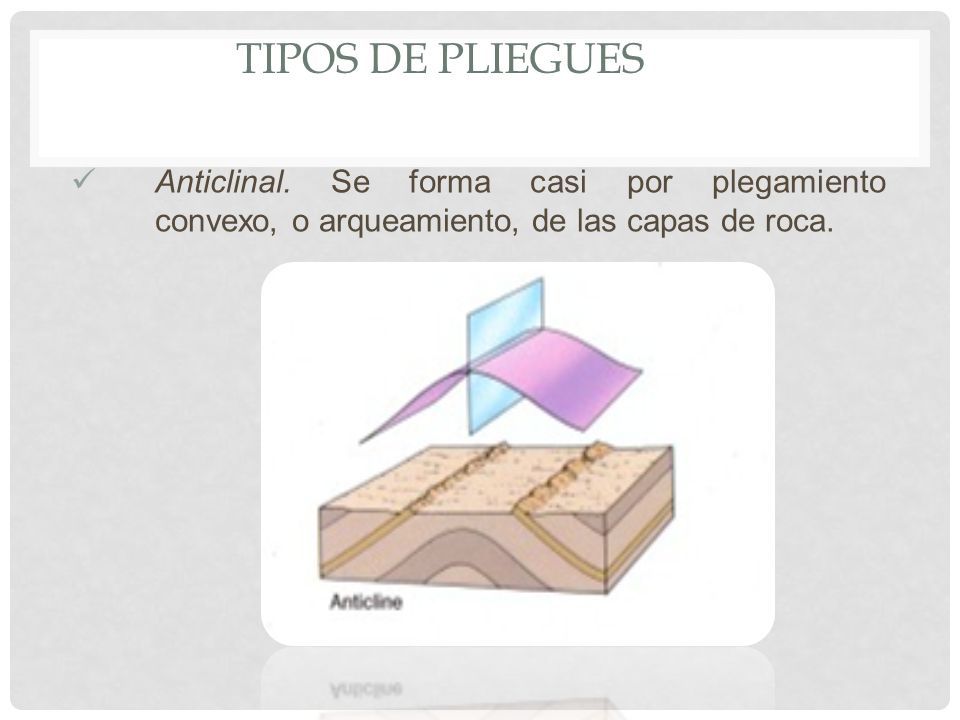

10 TIPOS DE PLIEGUES Anticlinal. Se forma casi por plegamiento convexo, o arqueamiento, de las capas de roca.

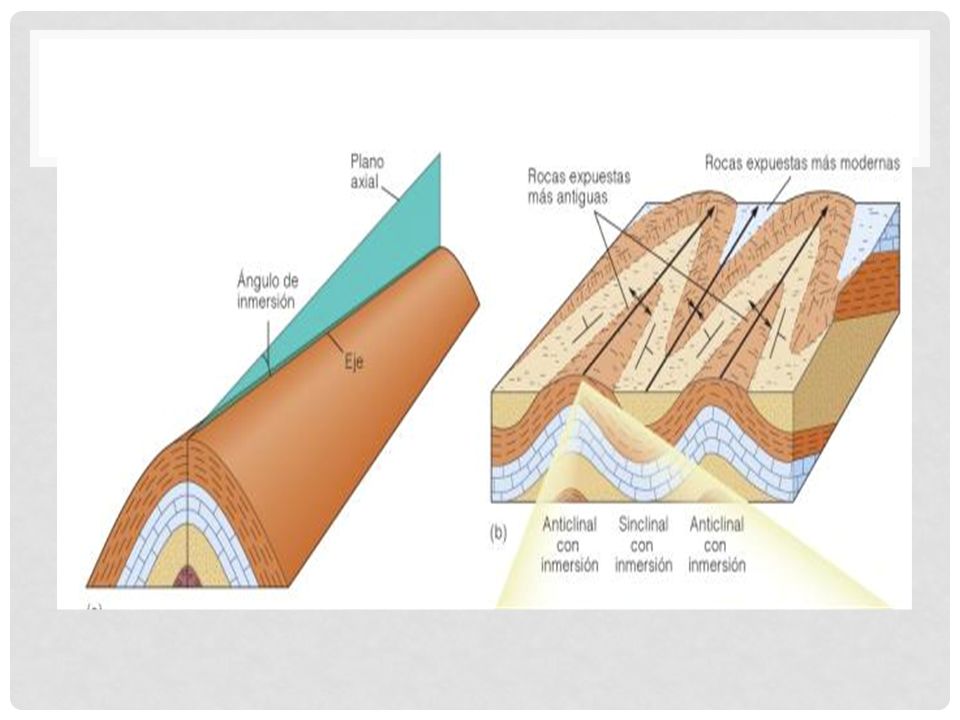

11

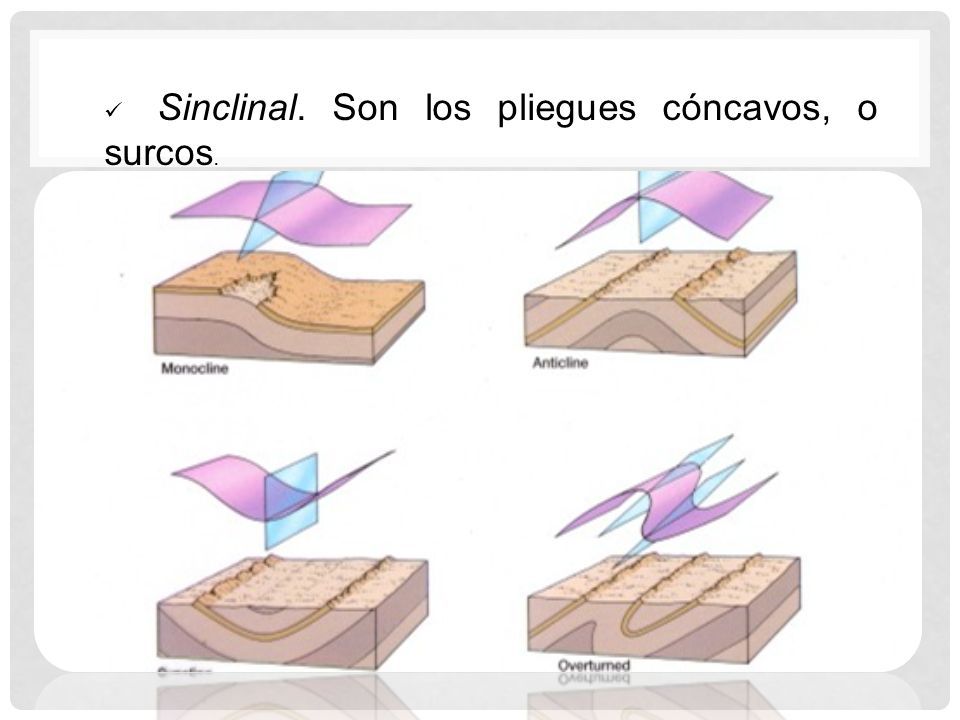

12 Sinclinal. Son los pliegues cóncavos, o surcos.

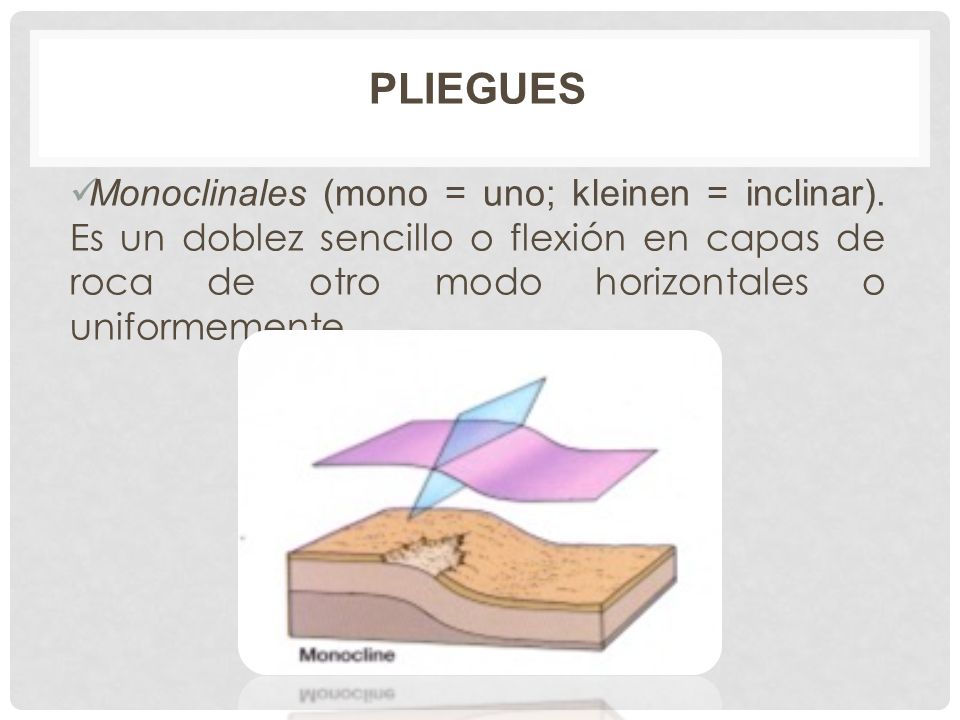

13 PLIEGUES Monoclinales (mono = uno; kleinen = inclinar). Es un doblez sencillo o flexión en capas de roca de otro modo horizontales o uniformemente

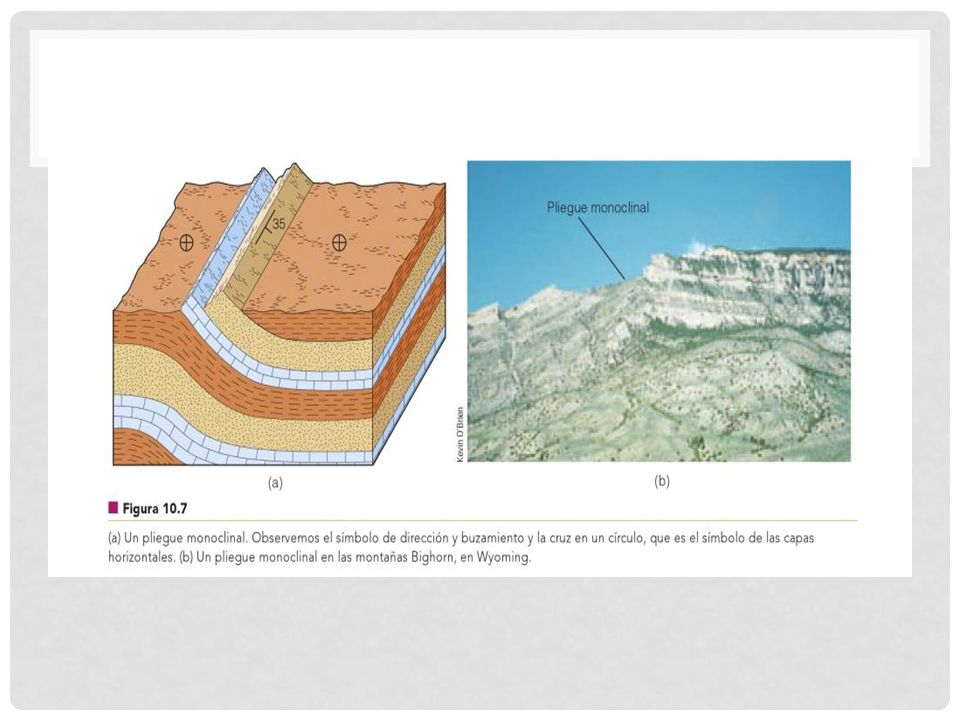

14

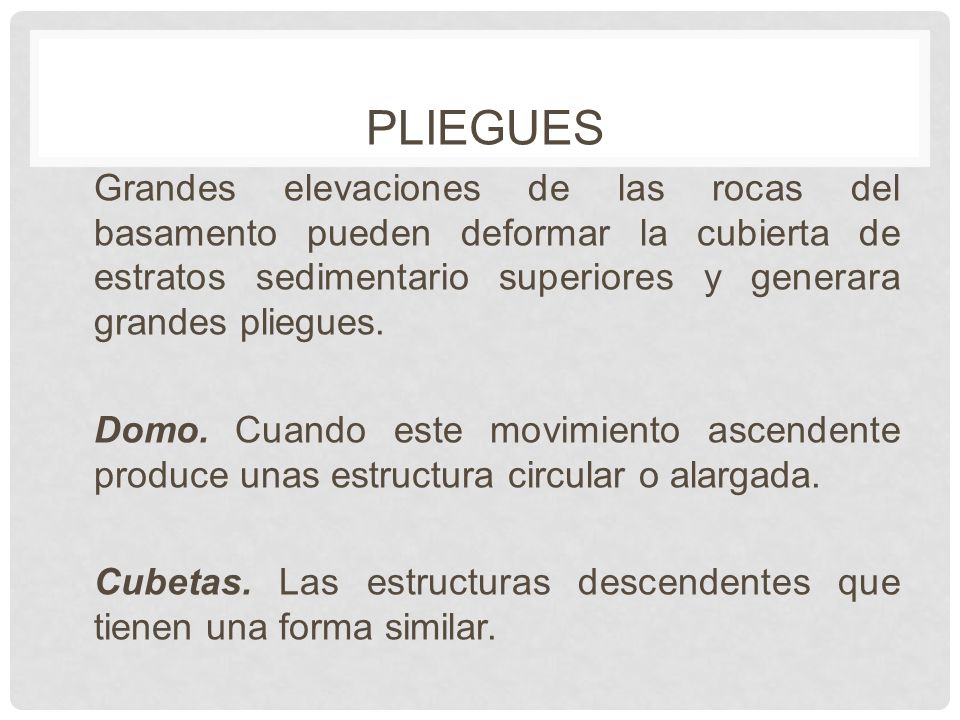

15 PLIEGUES Grandes elevaciones de las rocas del basamento pueden deformar la cubierta de estratos sedimentario superiores y generara grandes pliegues. Domo. Cuando este movimiento ascendente produce unas estructura circular o alargada. Cubetas. Las estructuras descendentes que tienen una forma similar.

16 DOMO CUENCA

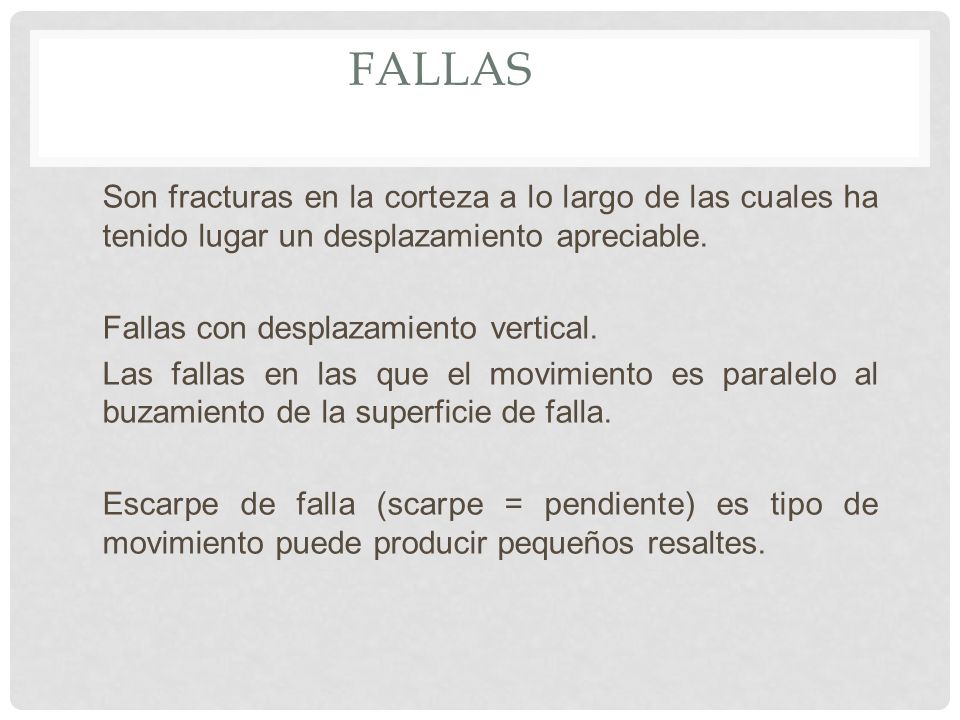

17 FALLAS Son fracturas en la corteza a lo largo de las cuales ha tenido lugar un desplazamiento apreciable. Fallas con desplazamiento vertical. Las fallas en las que el movimiento es paralelo al buzamiento de la superficie de falla. Escarpe de falla (scarpe = pendiente) es tipo de movimiento puede producir pequeños resaltes.

18 FALLAS NORMALES Es cuando el bloque del techo se desplaza hacia abajo en relación con el bloque de muro.

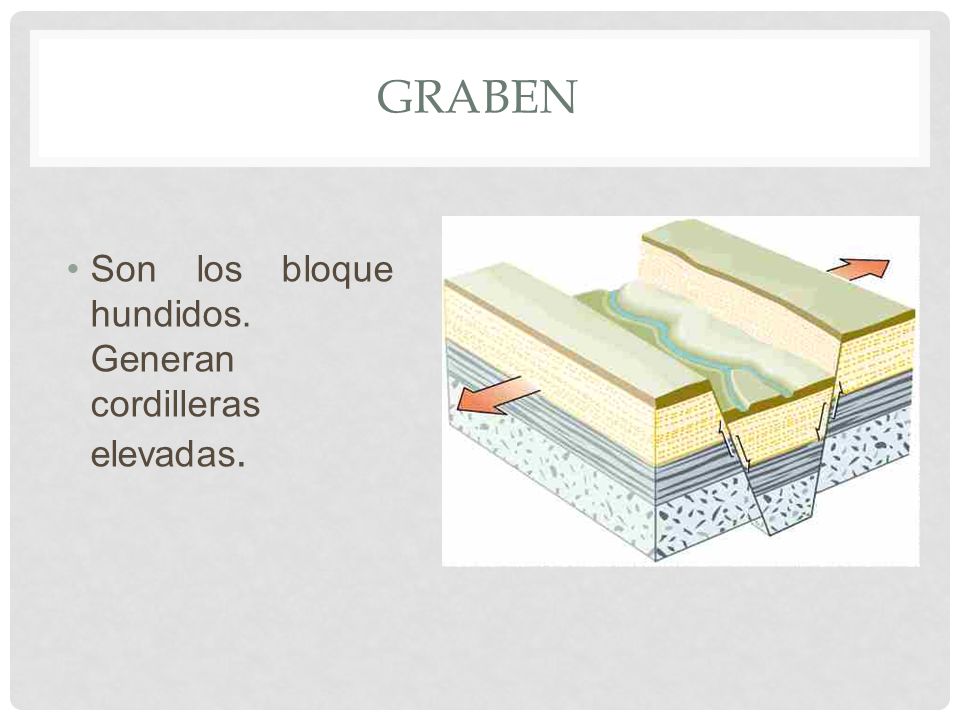

19 GRABEN Son los bloque hundidos. Generan cordilleras elevadas.

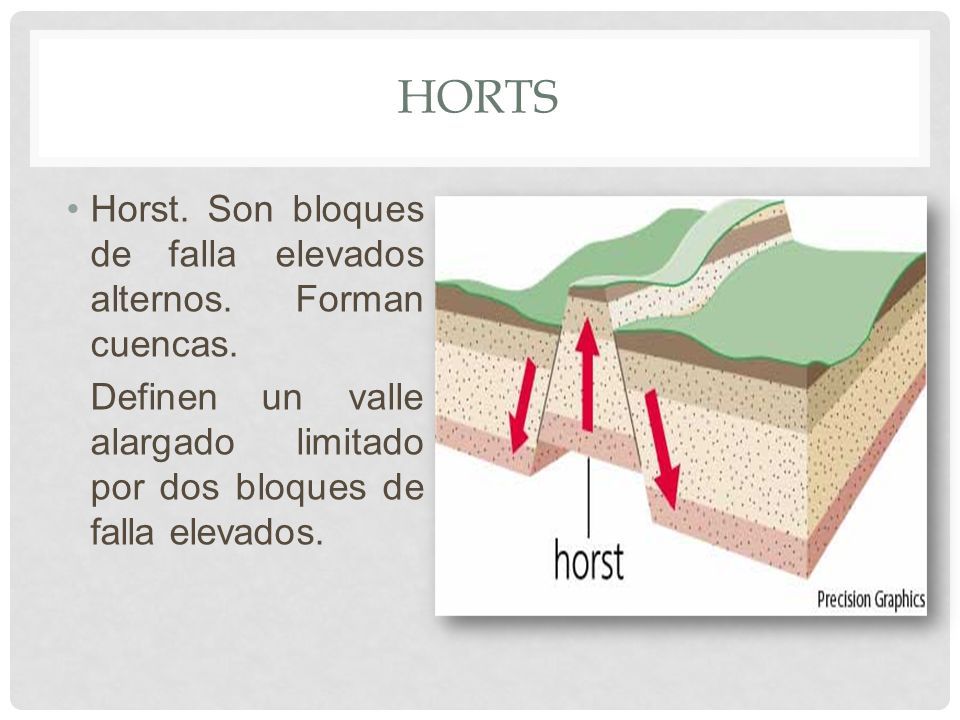

20 HORTS Horst. Son bloques de falla elevados alternos. Forman cuencas. Definen un valle alargado limitado por dos bloques de falla elevados.

21 FALLAS INVERSAS Son fallas con desplazamiento vertical en las cuales el bloque del techo se mueve hacia arriba con respecto al bloque del muro.

22 FALLAS TRANSFORMANTES Muchas grandes fallas de desplazamiento horizontal atraviesan la litosfera y acomodan el movimiento entre dos placas de corteza.

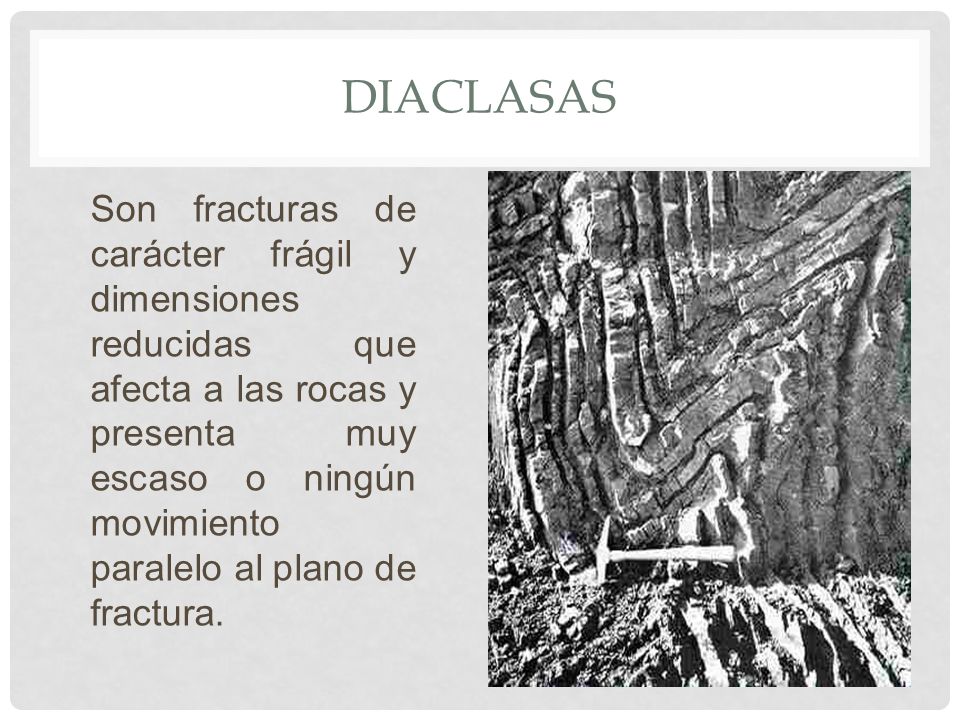

23 DIACLASAS Son fracturas de carácter frágil y dimensiones reducidas que afecta a las rocas y presenta muy escaso o ningún movimiento paralelo al plano de fractura.

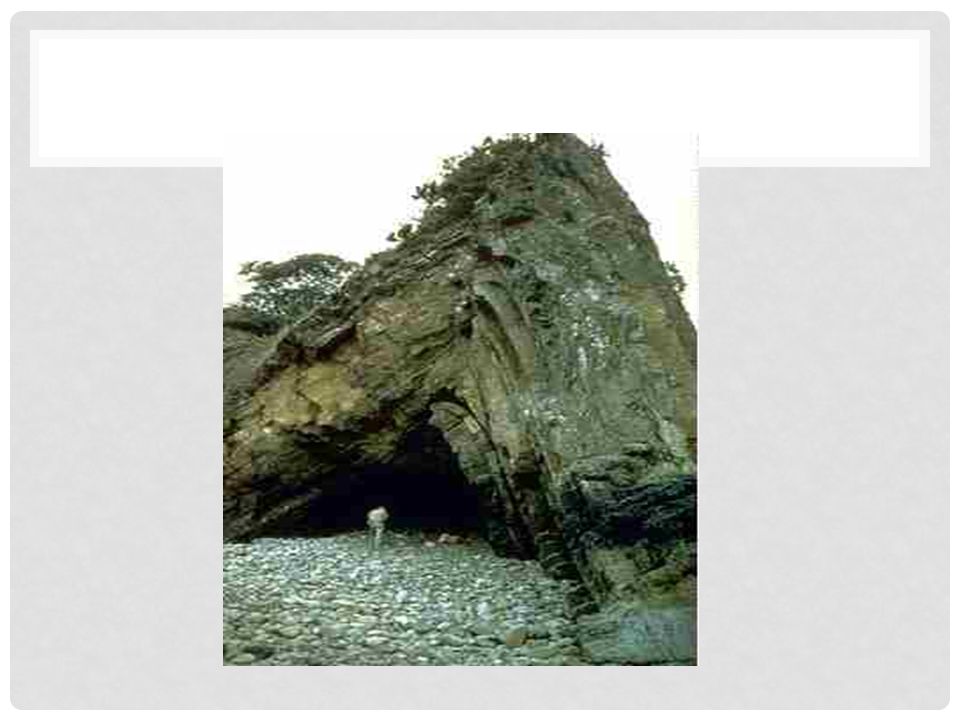

24

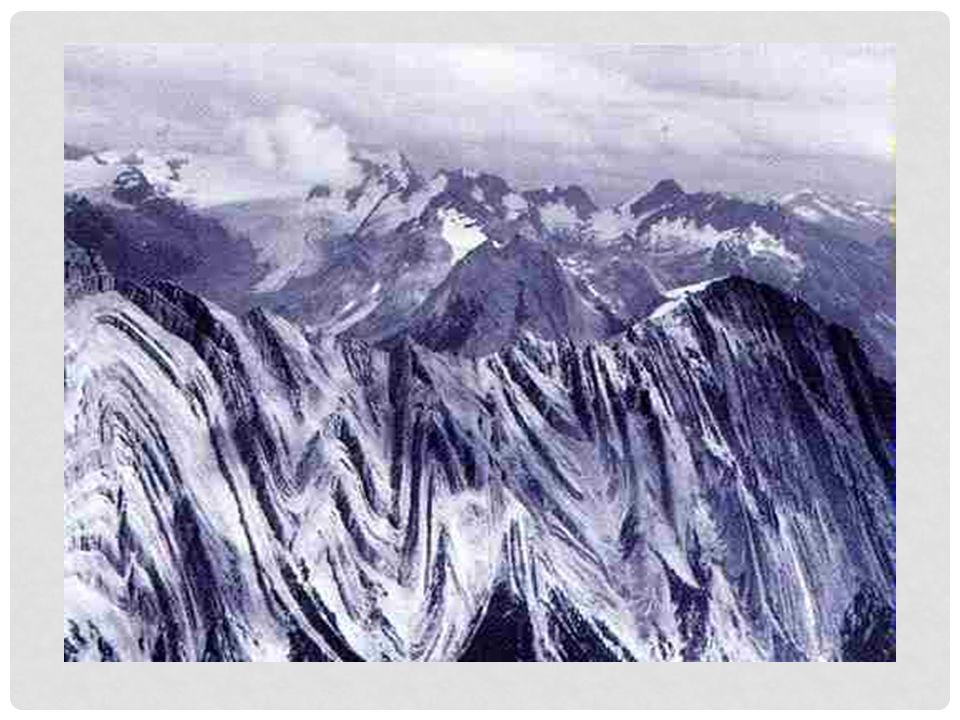

25
