CAPÍTULO 3 PRECIPITACIÓN

Presentación del tema: "CAPÍTULO 3 PRECIPITACIÓN"— Transcripción de la presentación:

1 CAPÍTULO 3 PRECIPITACIÓN
HIDROLOGÍA CAPÍTULO 3 PRECIPITACIÓN Ingeniería Civil

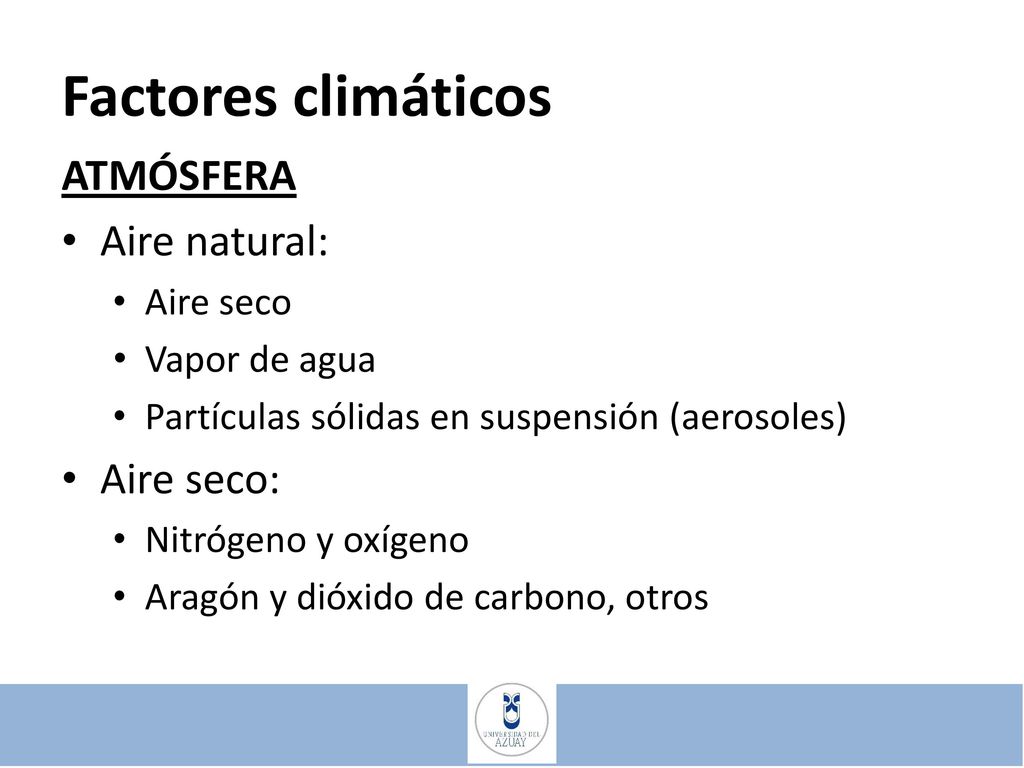

2 Factores climáticos ATMÓSFERA Aire natural: Aire seco: Aire seco
Vapor de agua Partículas sólidas en suspensión (aerosoles) Aire seco: Nitrógeno y oxígeno Aragón y dióxido de carbono, otros

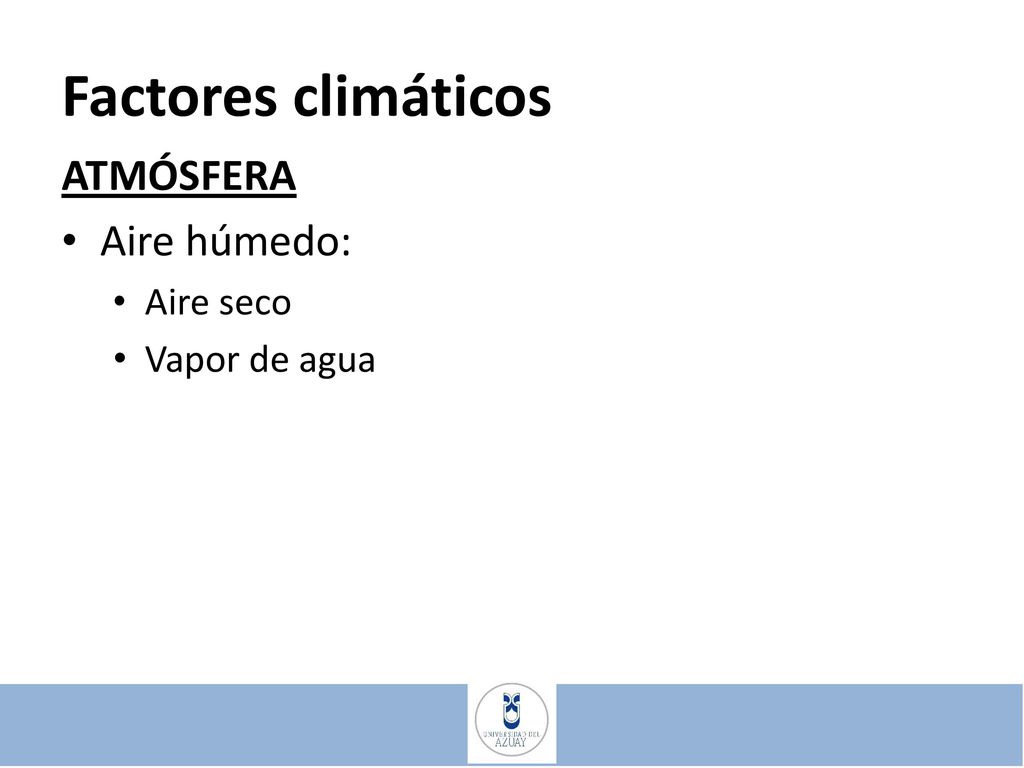

3 Factores climáticos ATMÓSFERA Aire húmedo: Aire seco Vapor de agua

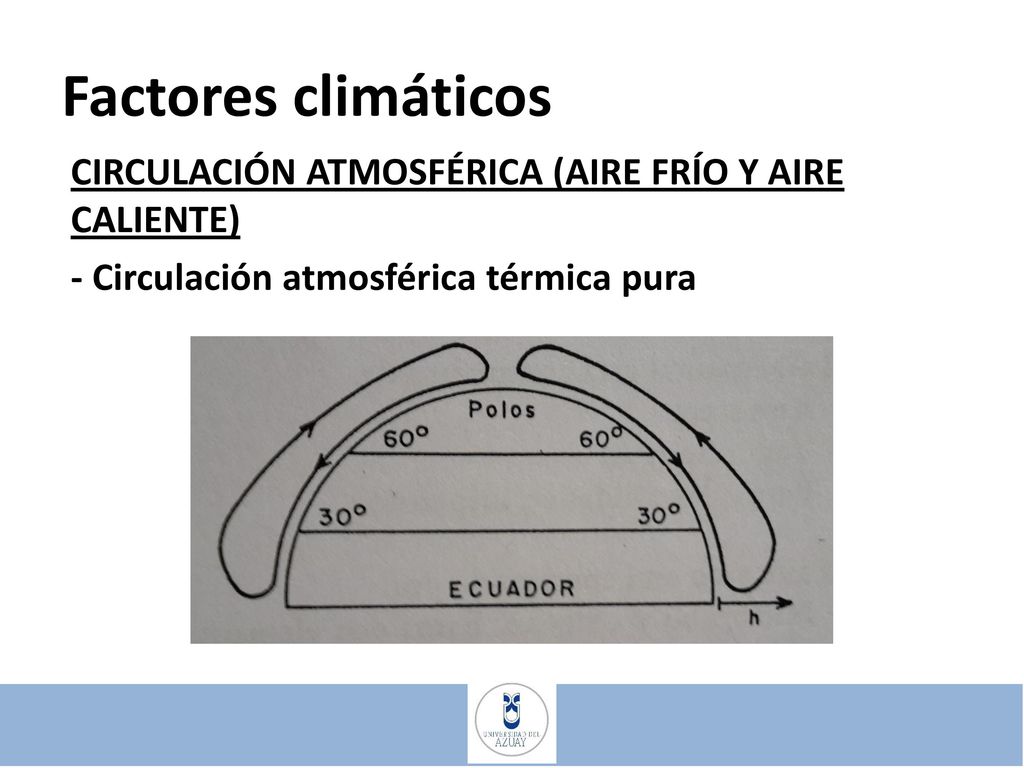

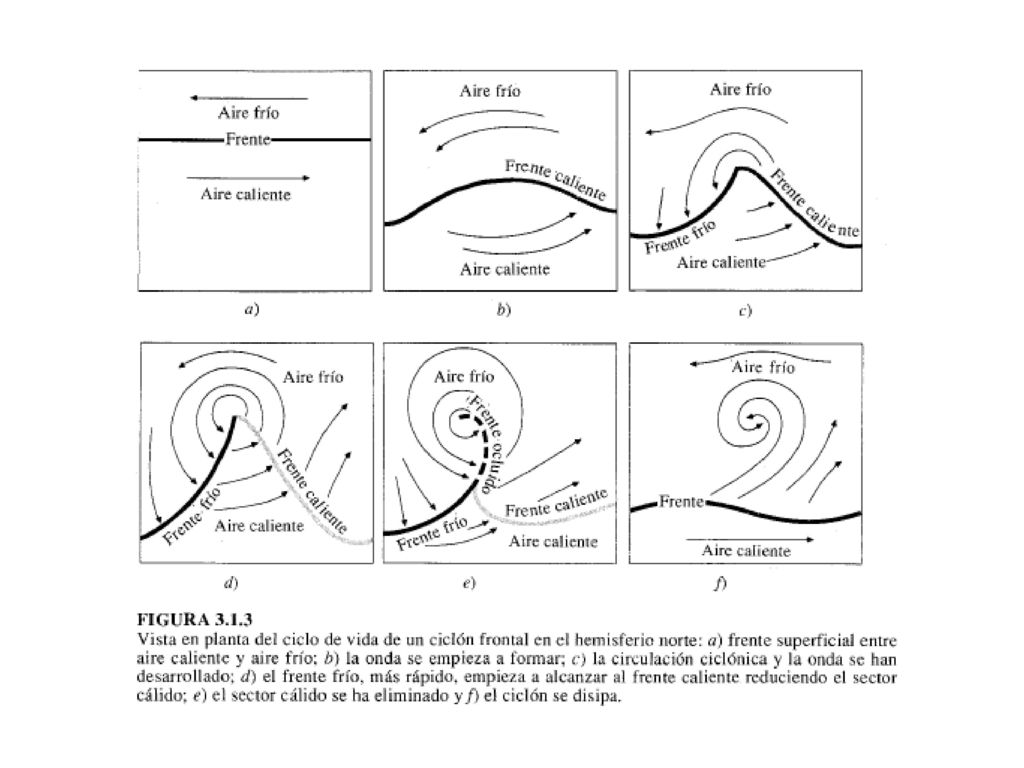

4 Factores climáticos CIRCULACIÓN ATMOSFÉRICA (AIRE FRÍO Y AIRE CALIENTE) - Circulación atmosférica térmica pura

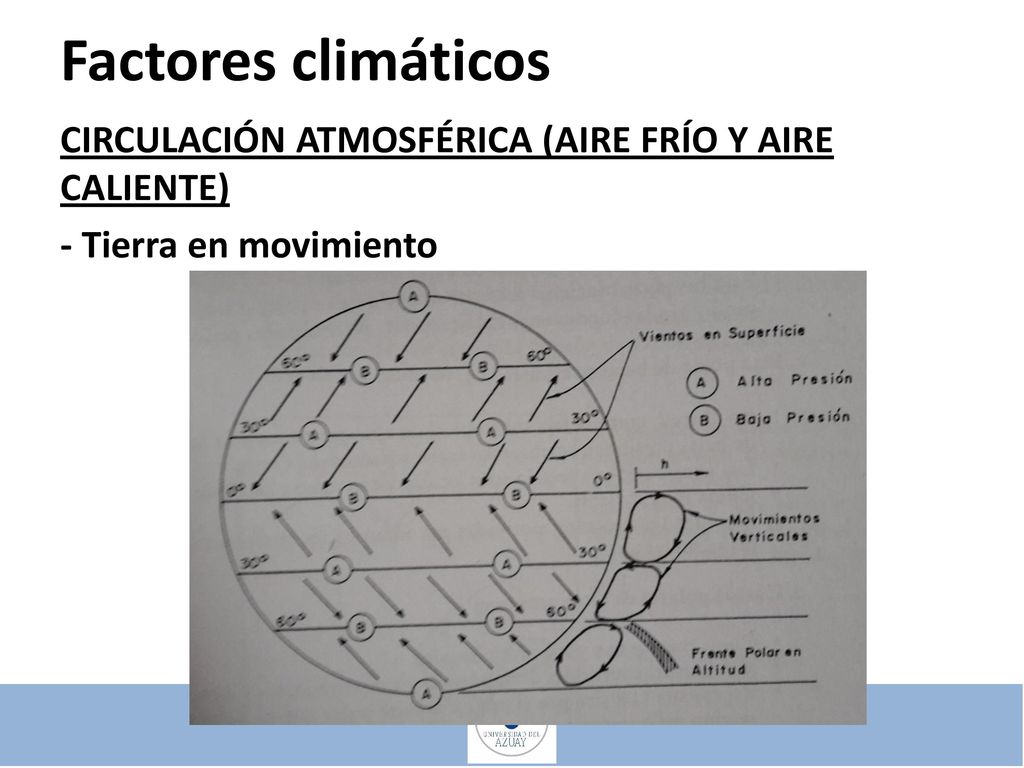

5 Factores climáticos CIRCULACIÓN ATMOSFÉRICA (AIRE FRÍO Y AIRE CALIENTE) - Tierra en movimiento

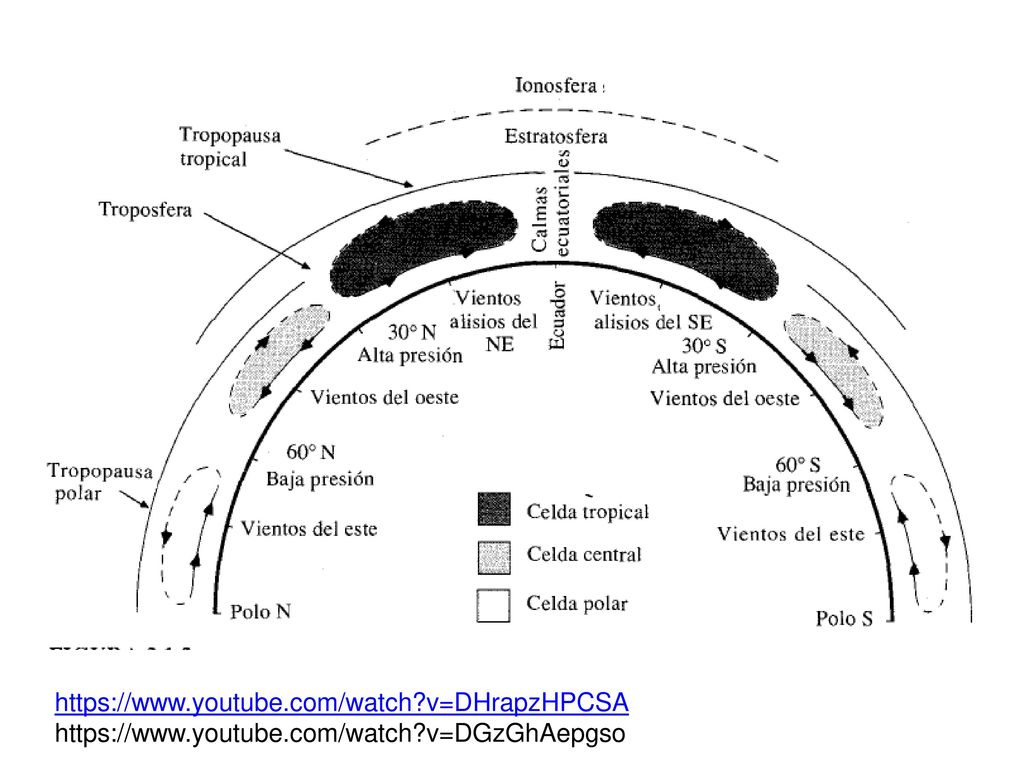

6

7

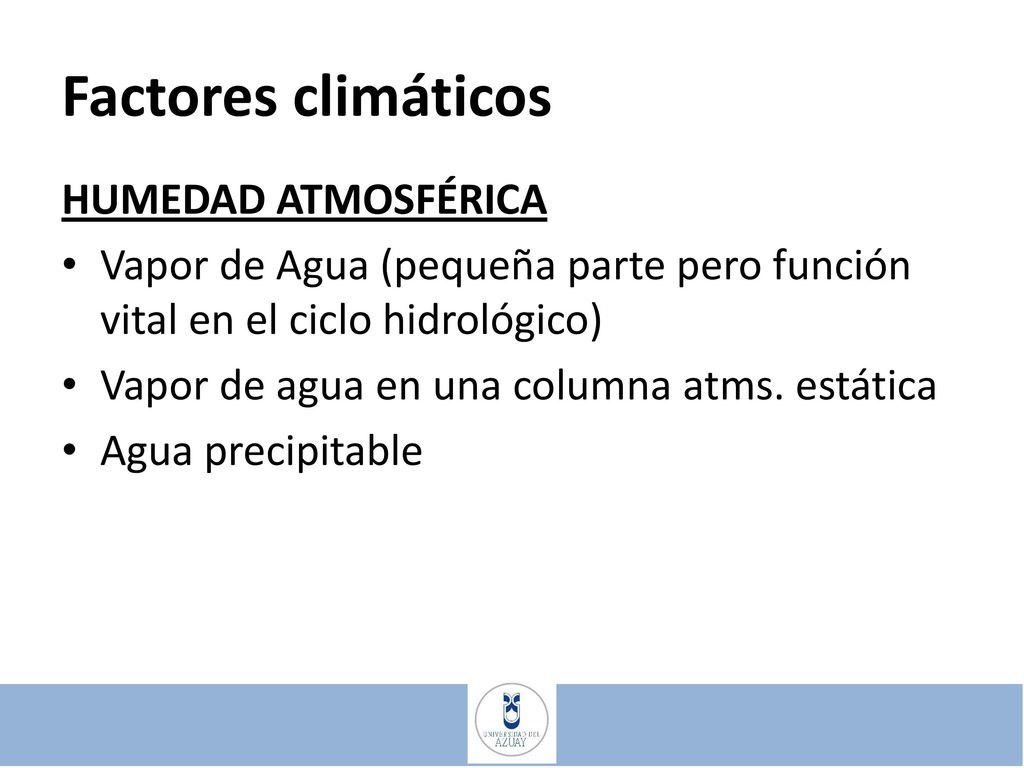

8 Factores climáticos HUMEDAD ATMOSFÉRICA
Vapor de Agua (pequeña parte pero función vital en el ciclo hidrológico) Vapor de agua en una columna atms. estática Agua precipitable El agua atmosférica existe principalmente como un gas o vapor, pero breve y localmente puede convertirse en líquido en la lluvia, o en las pequeñas gotas de agua de las nubes, o puede convertirse en sólido en la nieve, en el granizo y en los cristales de hielo en las nubes.

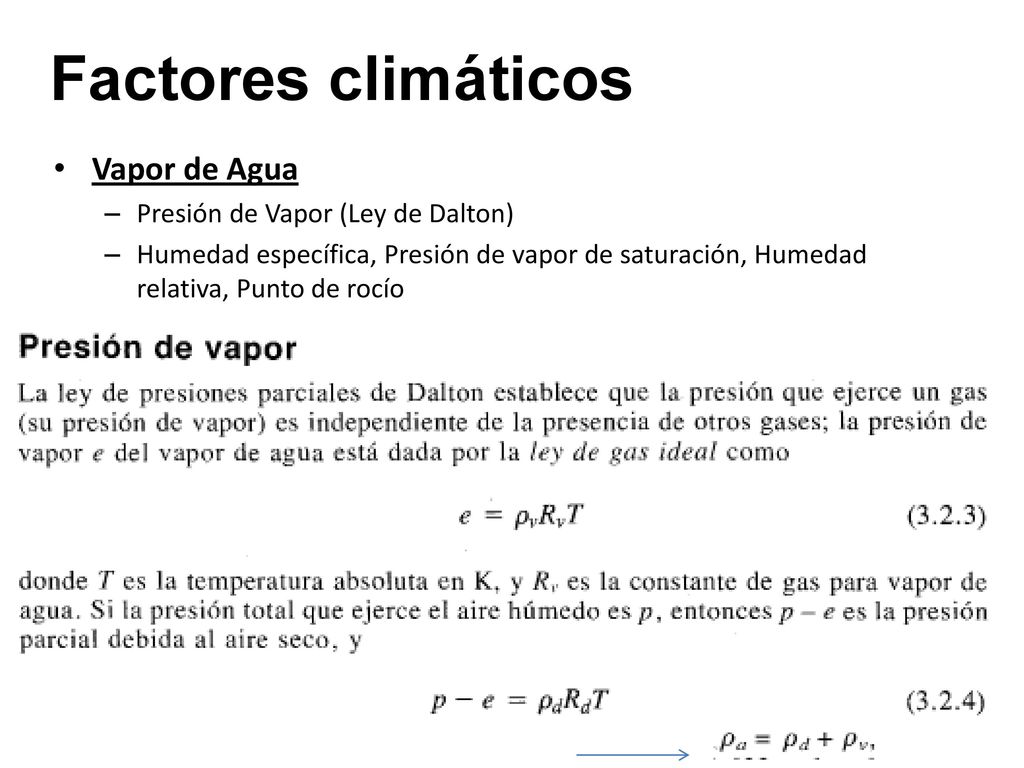

9 Factores climáticos Vapor de Agua Presión de Vapor (Ley de Dalton)

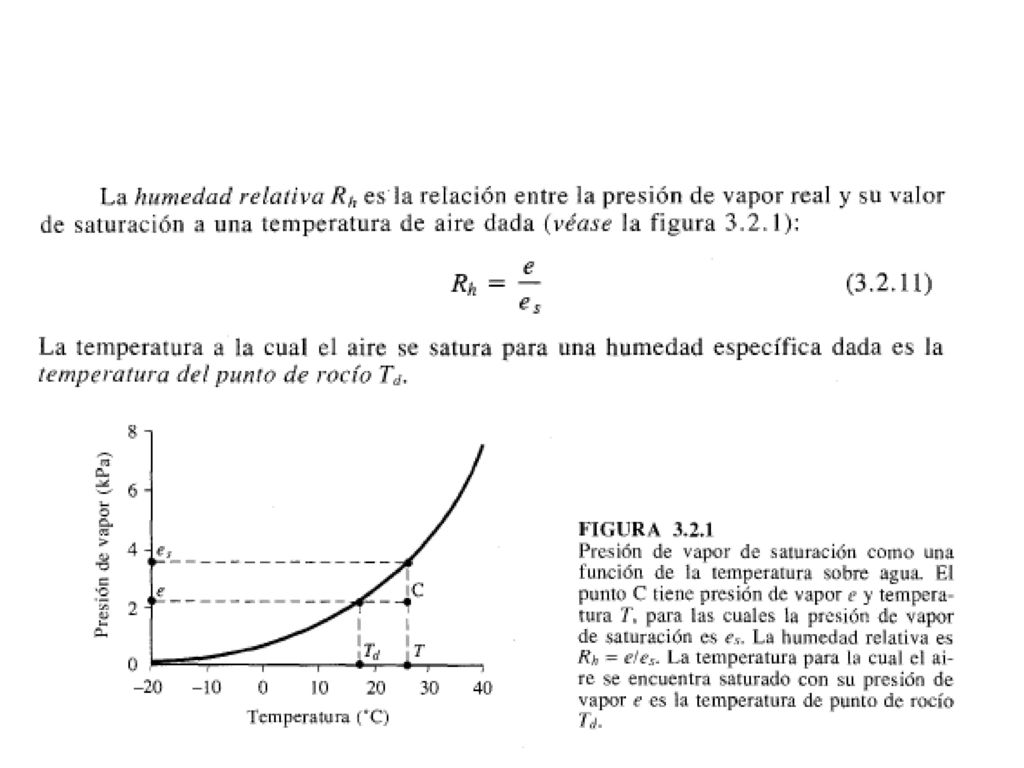

Humedad específica, Presión de vapor de saturación, Humedad relativa, Punto de rocío Presión de vapor: La cantidad de vapor de agua contenida en el aire se expresa como la presión que ejercería si todos los otros gases estuvieran ausentes, esto es, como el peso de una columna de vapor por unidad de área, al cual se conoce como presión de vapor

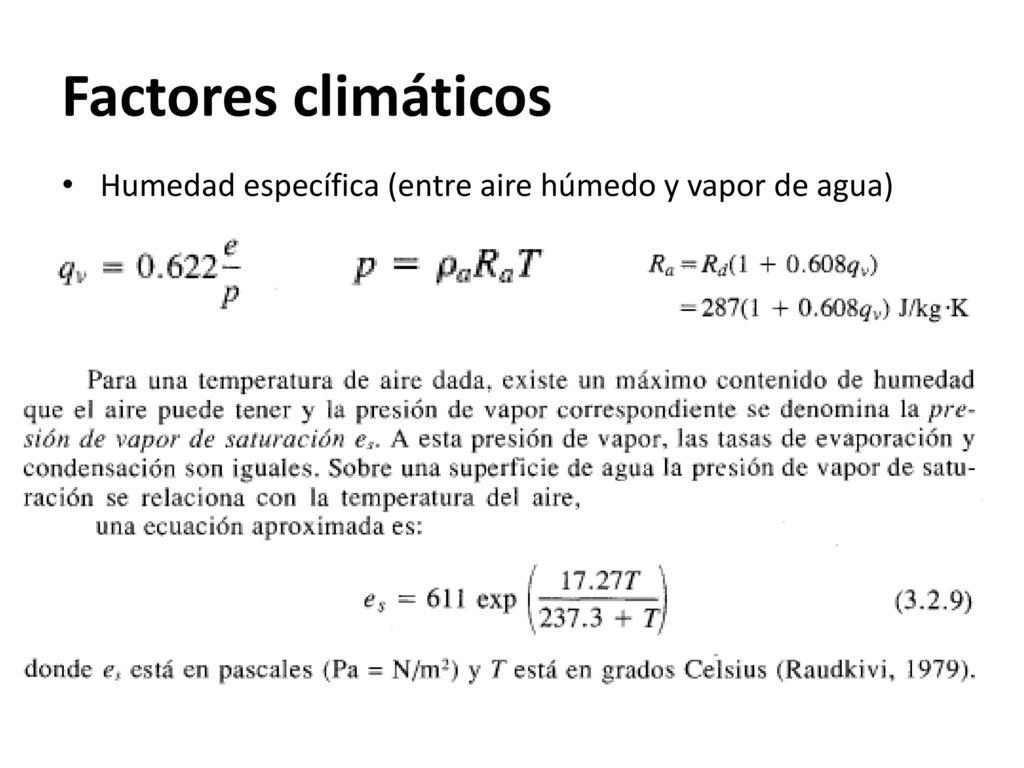

10 Factores climáticos Humedad específica (entre aire húmedo y vapor de agua)

11

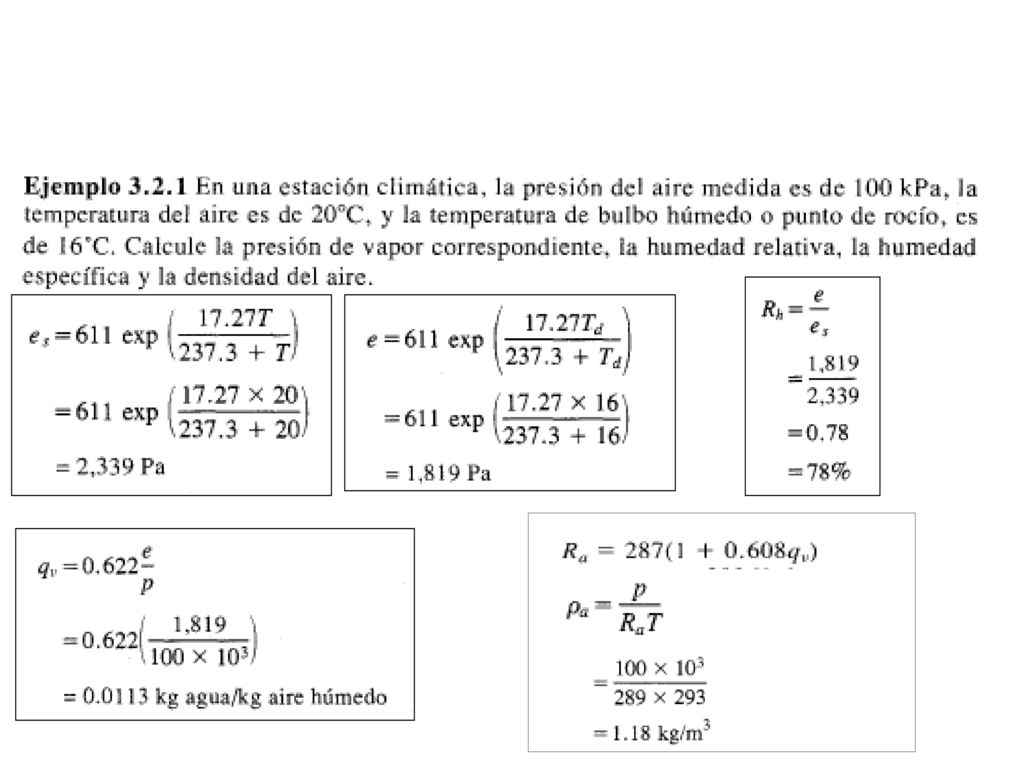

12

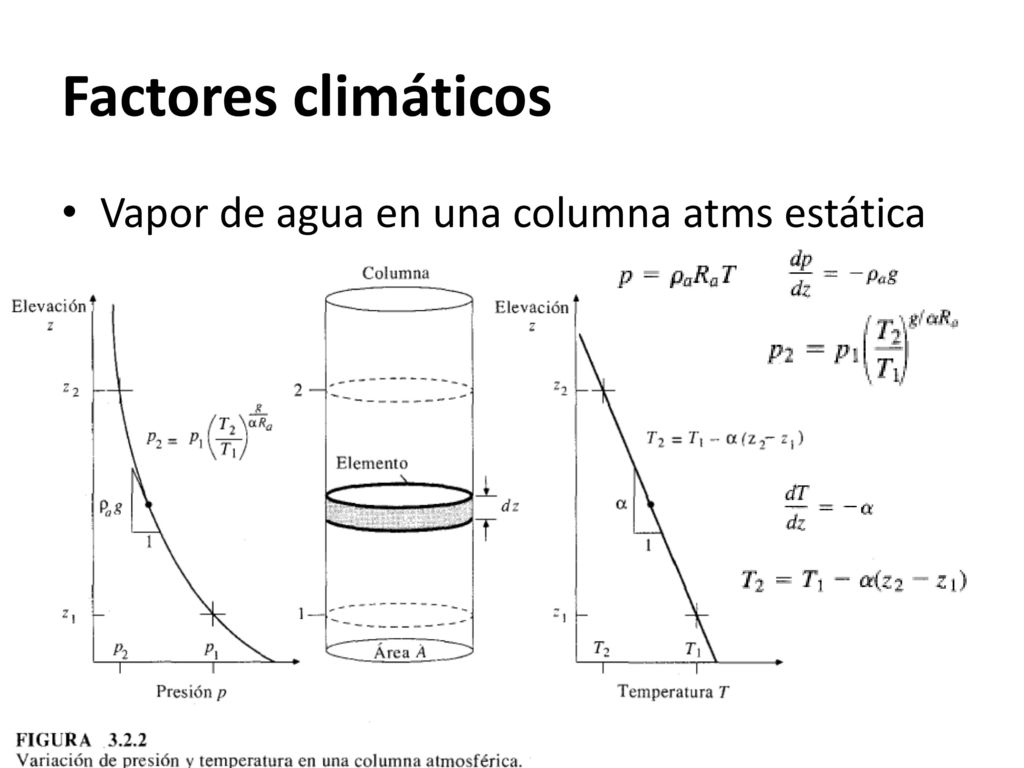

13 Factores climáticos Vapor de agua en una columna atms estática

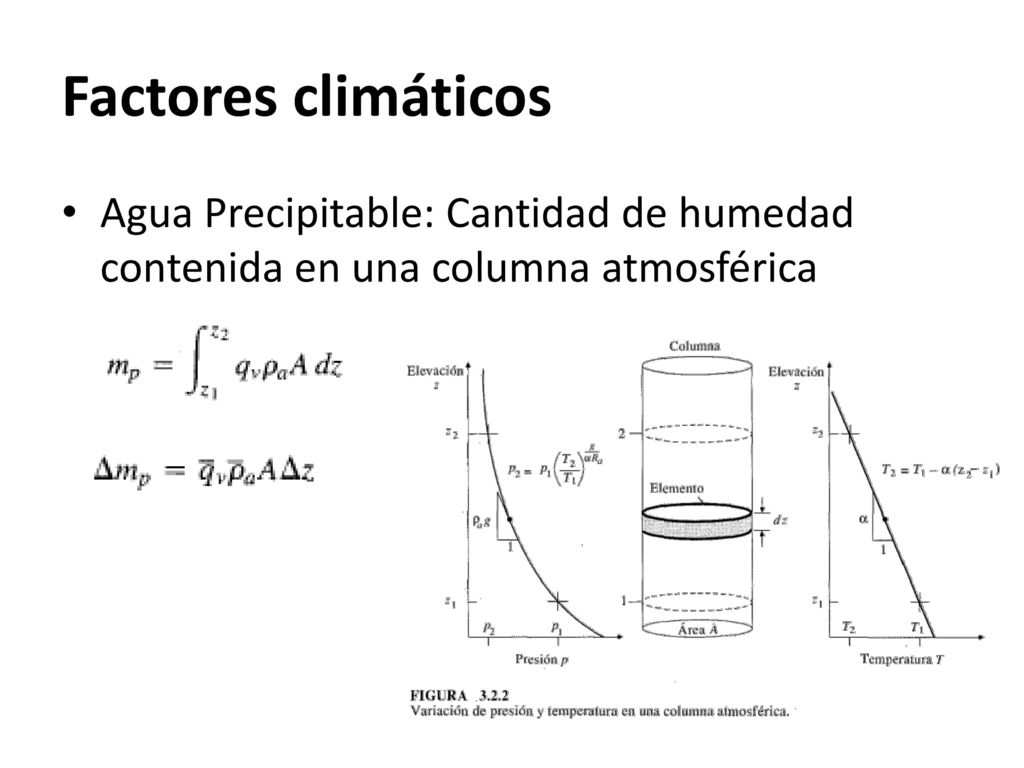

14 Factores climáticos Agua Precipitable: Cantidad de humedad contenida en una columna atmosférica

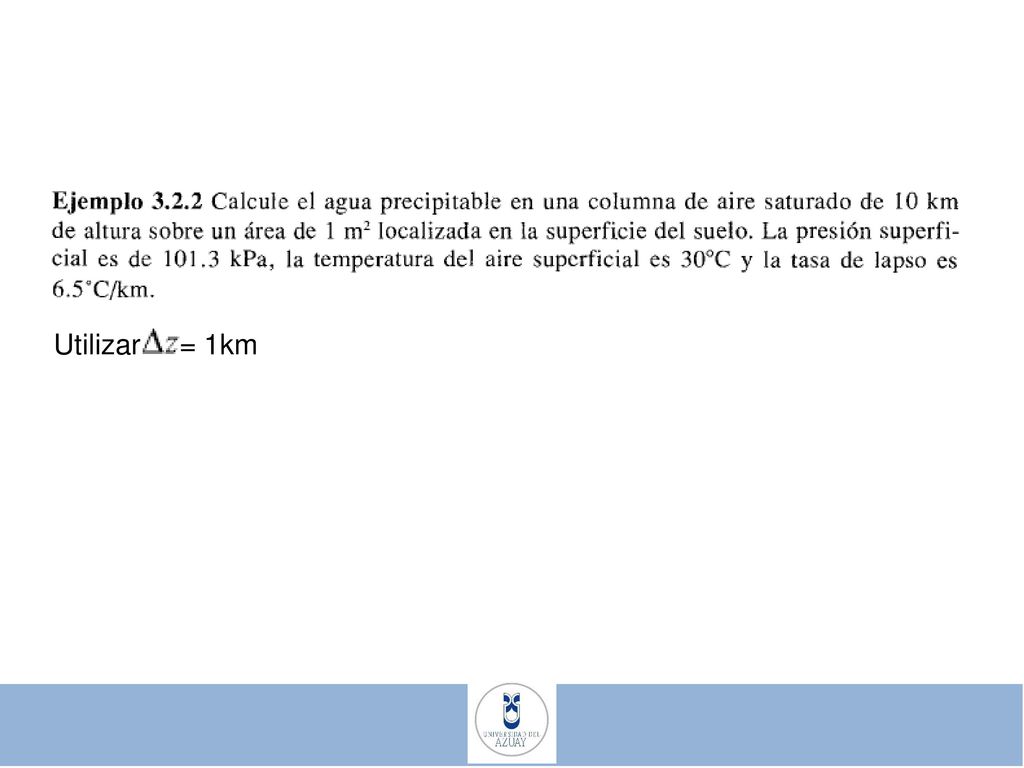

15 Utilizar = 1km

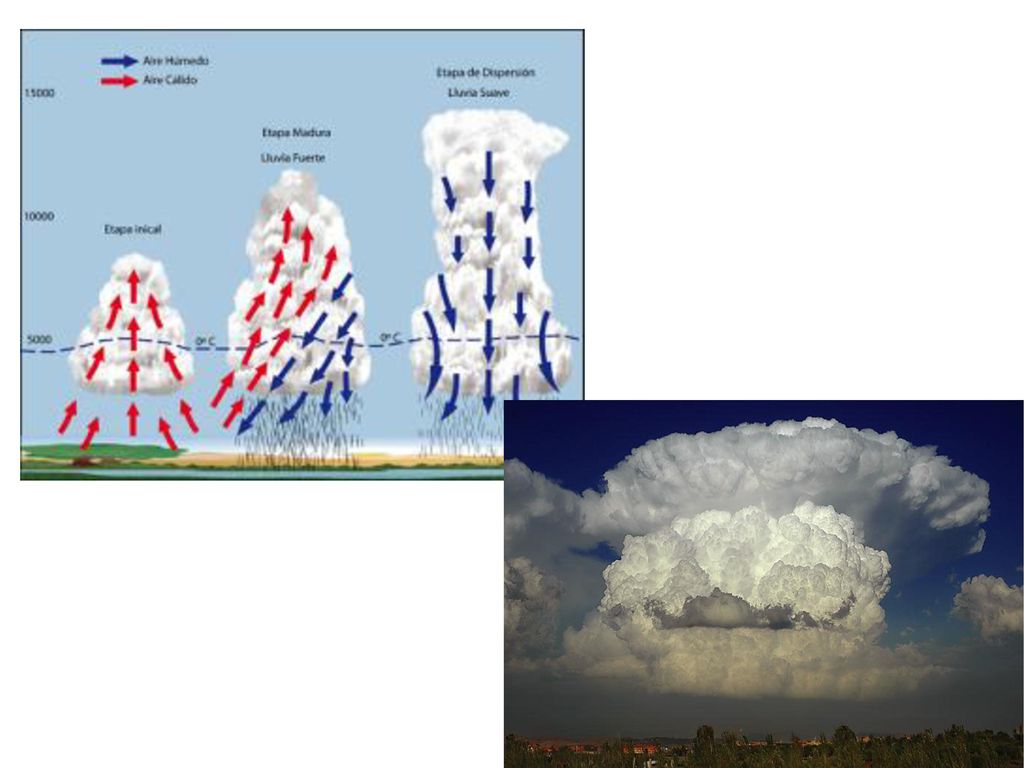

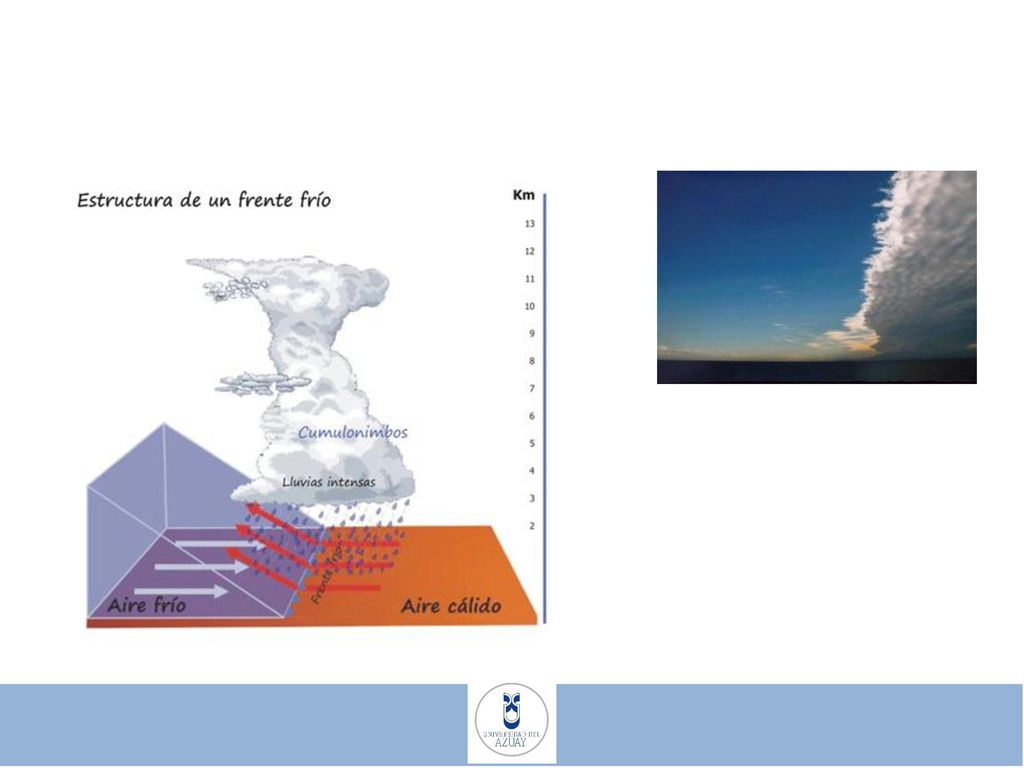

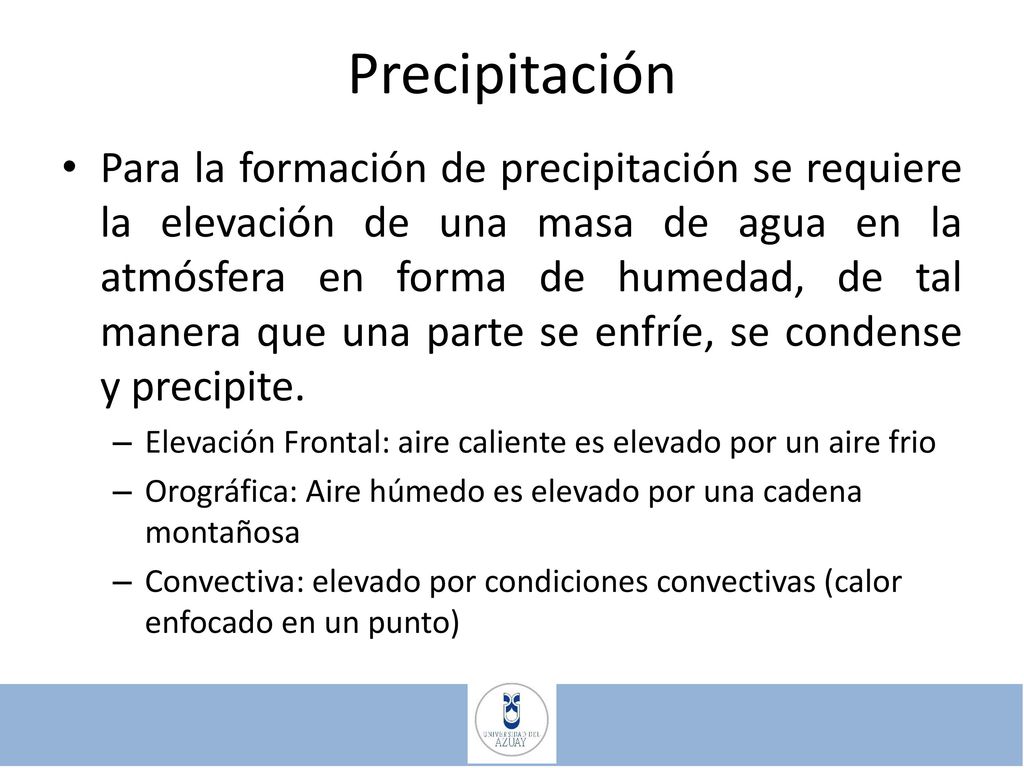

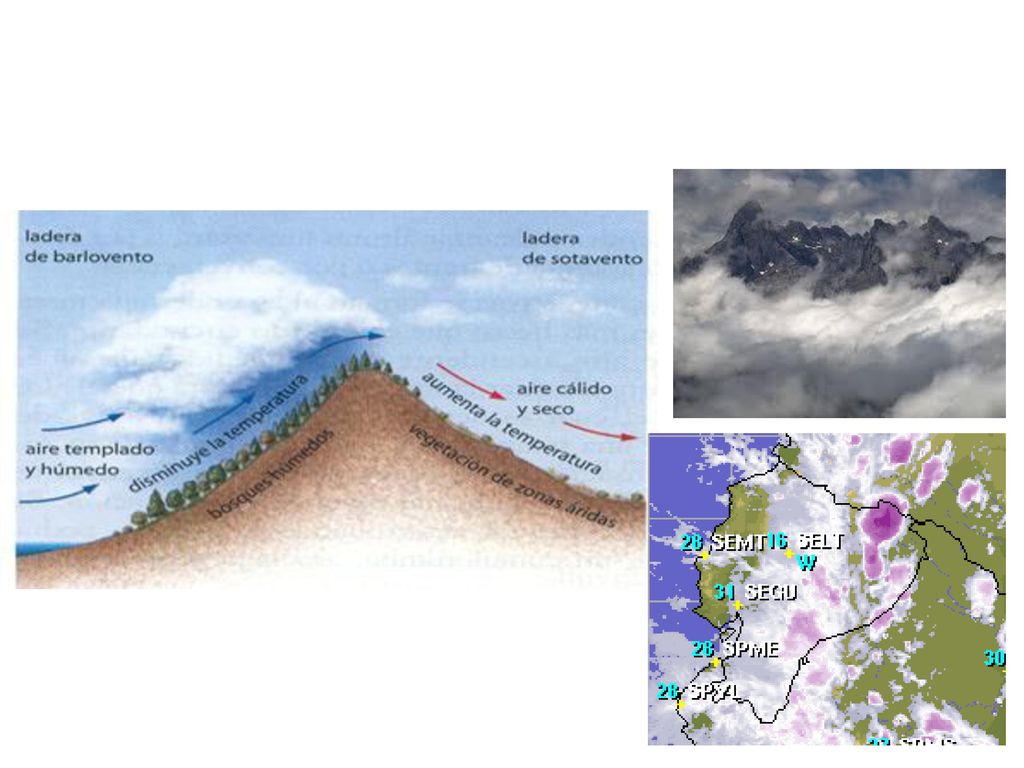

16 Precipitación Para la formación de precipitación se requiere la elevación de una masa de agua en la atmósfera en forma de humedad, de tal manera que una parte se enfríe, se condense y precipite. Elevación Frontal: aire caliente es elevado por un aire frio Orográfica: Aire húmedo es elevado por una cadena montañosa Convectiva: elevado por condiciones convectivas (calor enfocado en un punto) Las celdas convectivas se originan por el calor superficial, el cual causa una inestabilidad vertical de aire húmedo, y se sostienen por el calor latente de vaporización liberado a medida que el vapor del agua sube y se condensa.

17

18

19

20 El aire con vapor de agua se enfría y el agua se condensa de un estado de vapor a estado líquido y precipita. Si la temperatura es menor al punto de congelamiento, se forman cristales de hielo y se precipitan. Esto ocurre mediante procesos de condensación, caída, evaporación y elevación

21

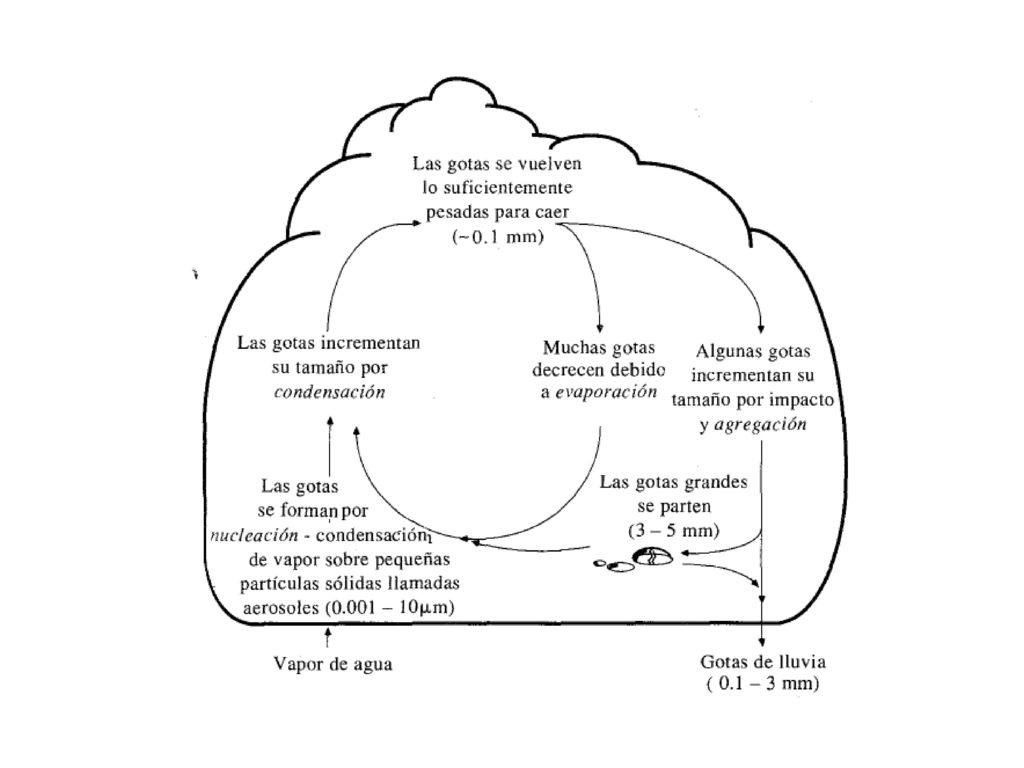

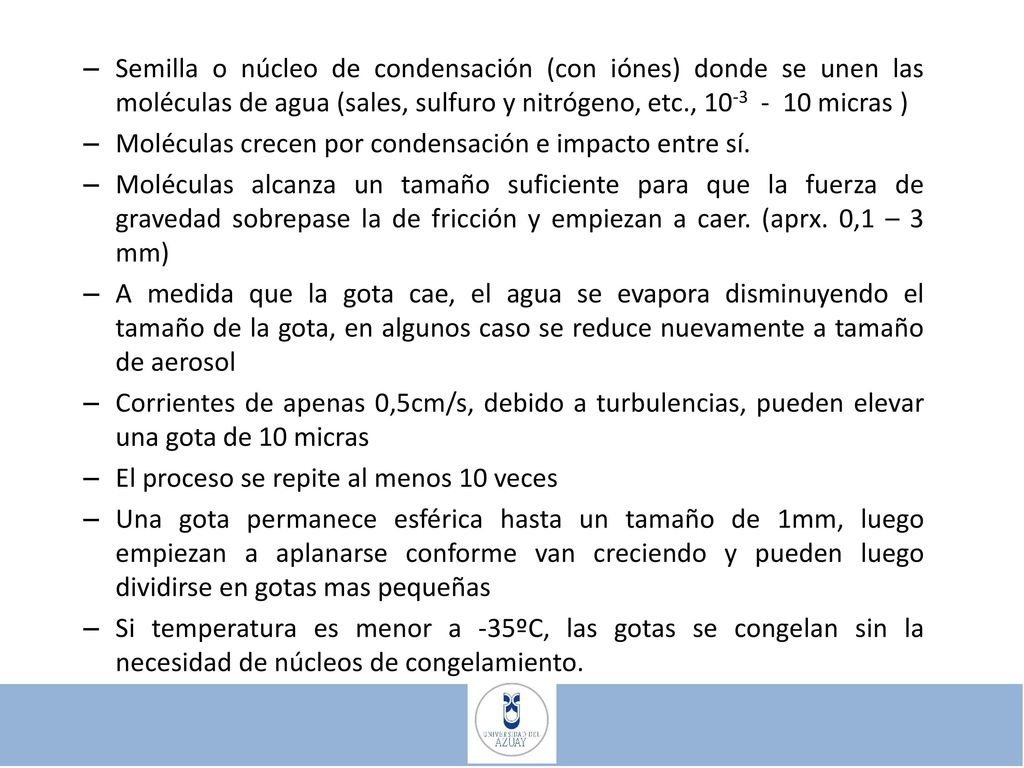

22 Moléculas crecen por condensación e impacto entre sí.
Semilla o núcleo de condensación (con iónes) donde se unen las moléculas de agua (sales, sulfuro y nitrógeno, etc., micras ) Moléculas crecen por condensación e impacto entre sí. Moléculas alcanza un tamaño suficiente para que la fuerza de gravedad sobrepase la de fricción y empiezan a caer. (aprx. 0,1 – 3 mm) A medida que la gota cae, el agua se evapora disminuyendo el tamaño de la gota, en algunos caso se reduce nuevamente a tamaño de aerosol Corrientes de apenas 0,5cm/s, debido a turbulencias, pueden elevar una gota de 10 micras El proceso se repite al menos 10 veces Una gota permanece esférica hasta un tamaño de 1mm, luego empiezan a aplanarse conforme van creciendo y pueden luego dividirse en gotas mas pequeñas Si temperatura es menor a -35ºC, las gotas se congelan sin la necesidad de núcleos de congelamiento. Partículas de polvo que flotan en el aire pueden actuar como núcleo de condensación, además partículas de sal que se forman a partir de la evaporación de la espuma marina y sulfuros, nitrógenos provenientes de la combustión

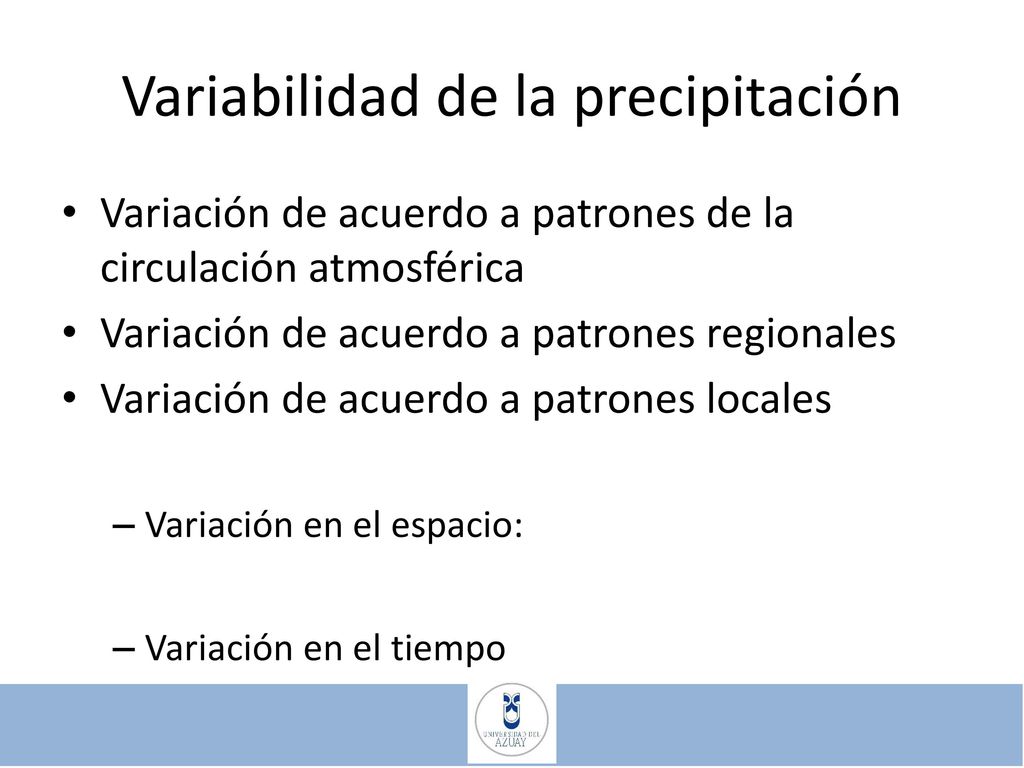

23 Variabilidad de la precipitación
Variación de acuerdo a patrones de la circulación atmosférica Variación de acuerdo a patrones regionales Variación de acuerdo a patrones locales Variación en el espacio: Variación en el tiempo

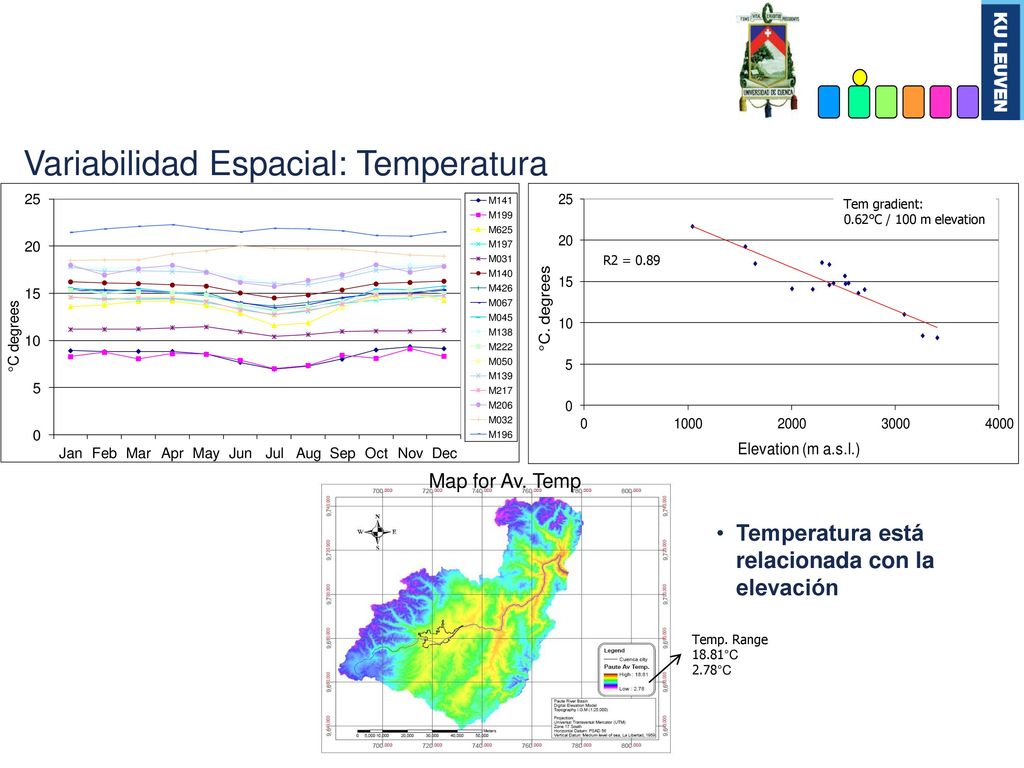

24 Tendencias y Oscilaciones
Variabilidad Espacial: Temperatura Tem gradient: 0.62°C / 100 m elevation R2 = 0.89 Temp. Range 18.81°C 2.78°C Map for Av. Temp Temperatura está relacionada con la elevación 24 24

25 Tendencias y Oscilaciones

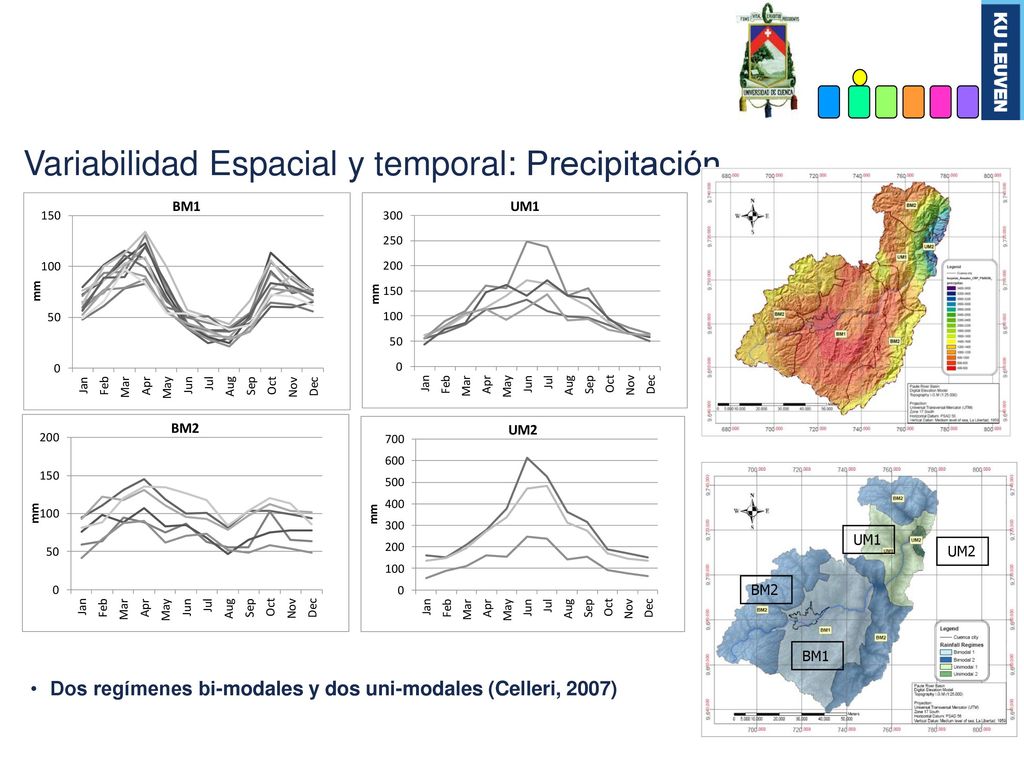

Variabilidad Espacial y temporal: Precipitación BM2 BM1 UM1 UM2 Map of Rainfall regimes Dos regímenes bi-modales y dos uni-modales (Celleri, 2007) 25 25 25

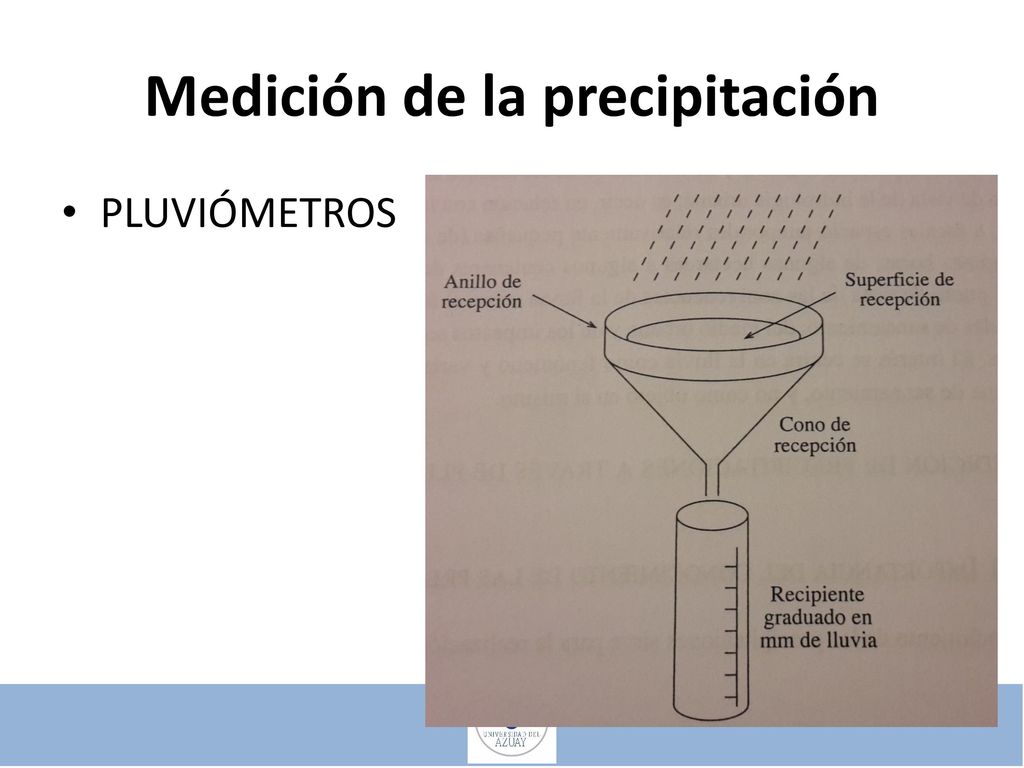

26 Medición de la precipitación
PLUVIÓMETROS

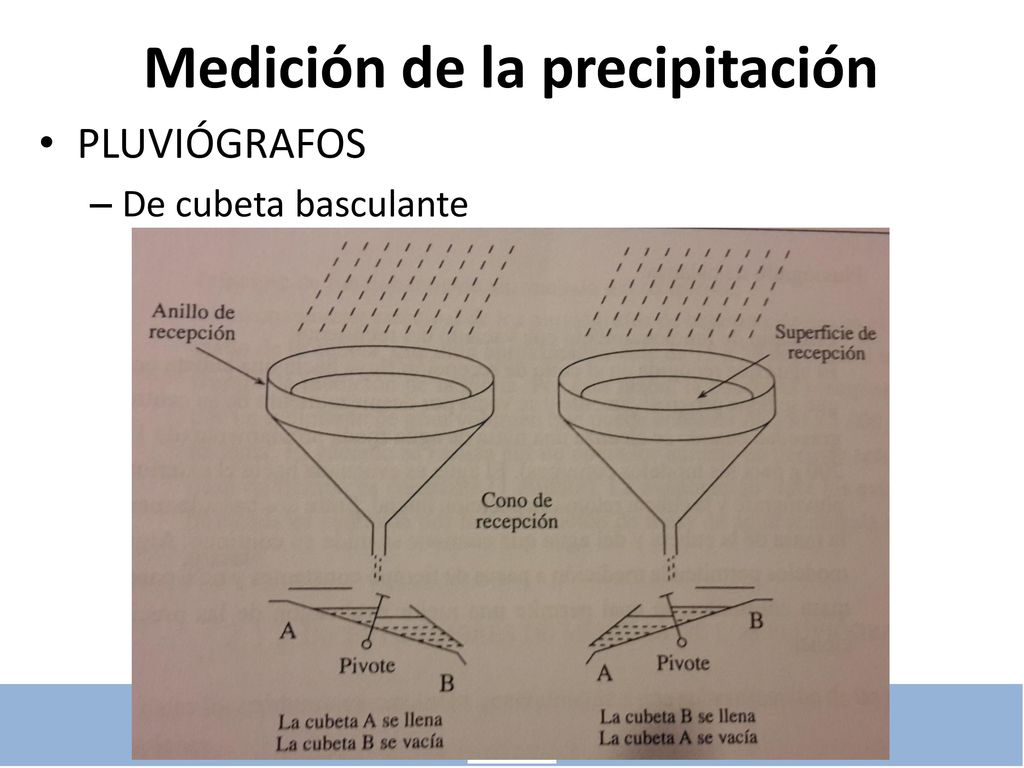

27 Medición de la precipitación
PLUVIÓGRAFOS De cubeta basculante 1mm=1L/m2

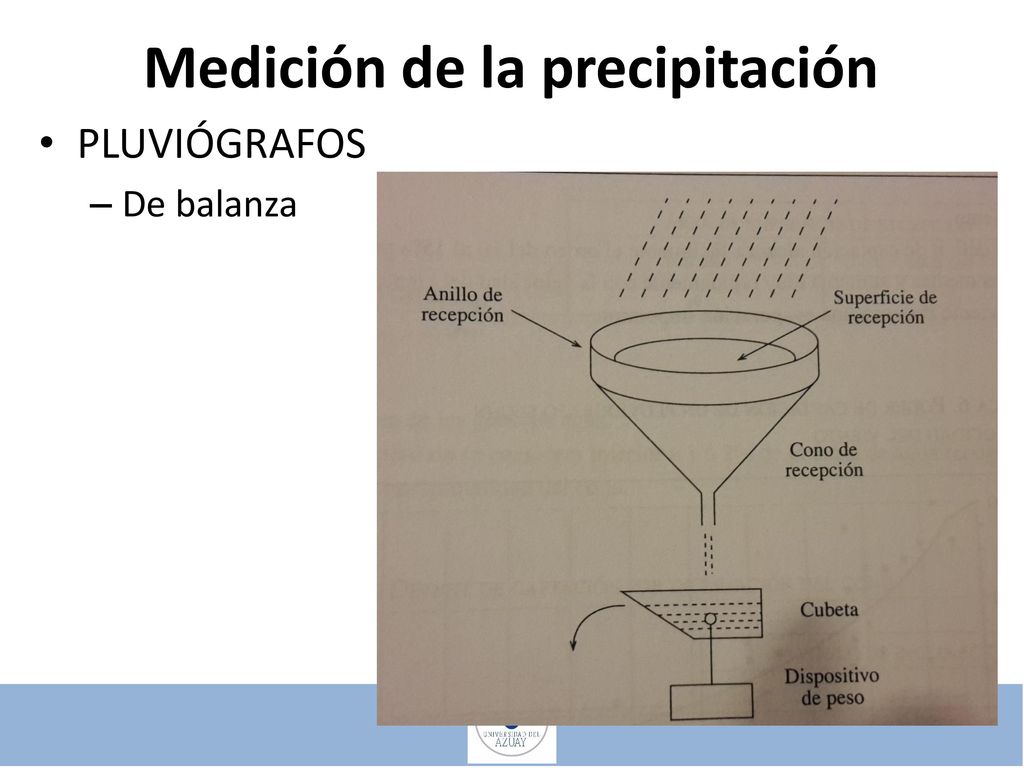

28 Medición de la precipitación
PLUVIÓGRAFOS De balanza 1mm=1L/m2

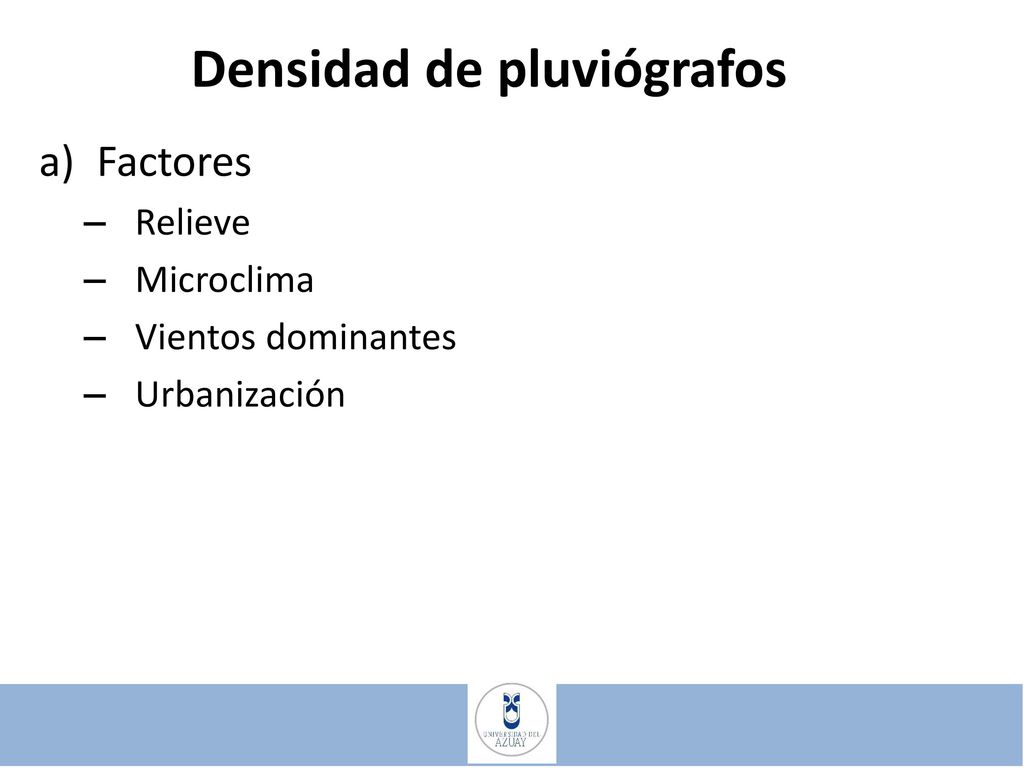

29 Densidad de pluviógrafos
Factores Relieve Microclima Vientos dominantes Urbanización

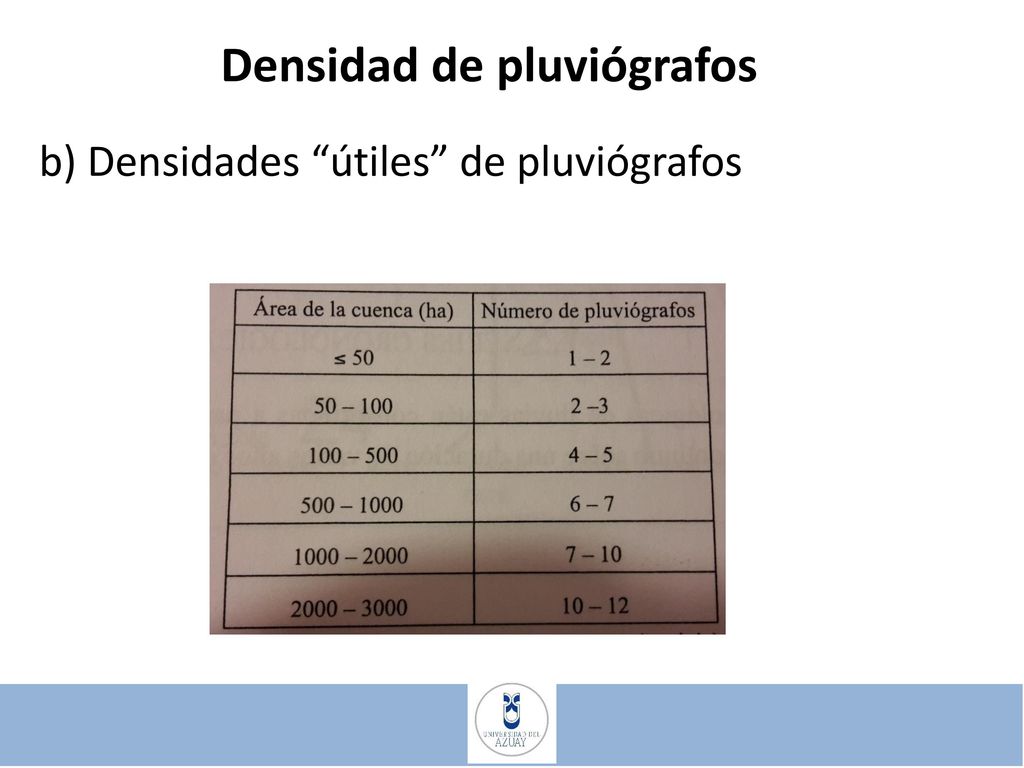

30 Densidad de pluviógrafos
b) Densidades “útiles” de pluviógrafos

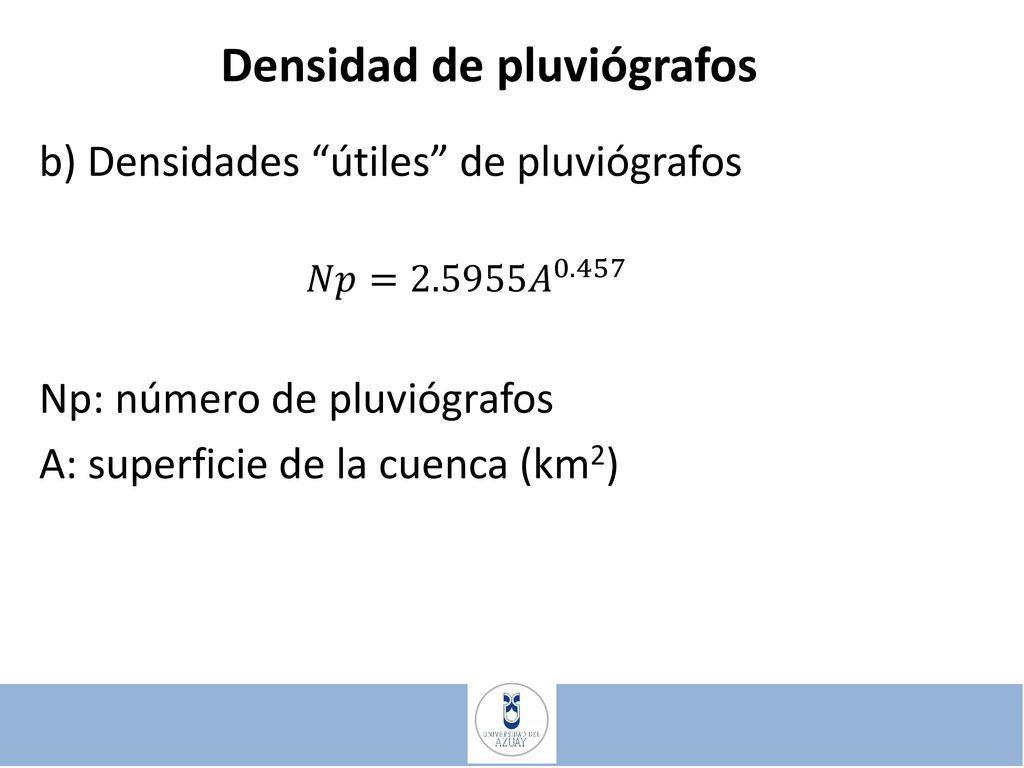

31 Densidad de pluviógrafos
b) Densidades “útiles” de pluviógrafos 𝑁𝑝= 𝐴 0.457 Np: número de pluviógrafos A: superficie de la cuenca (km2)

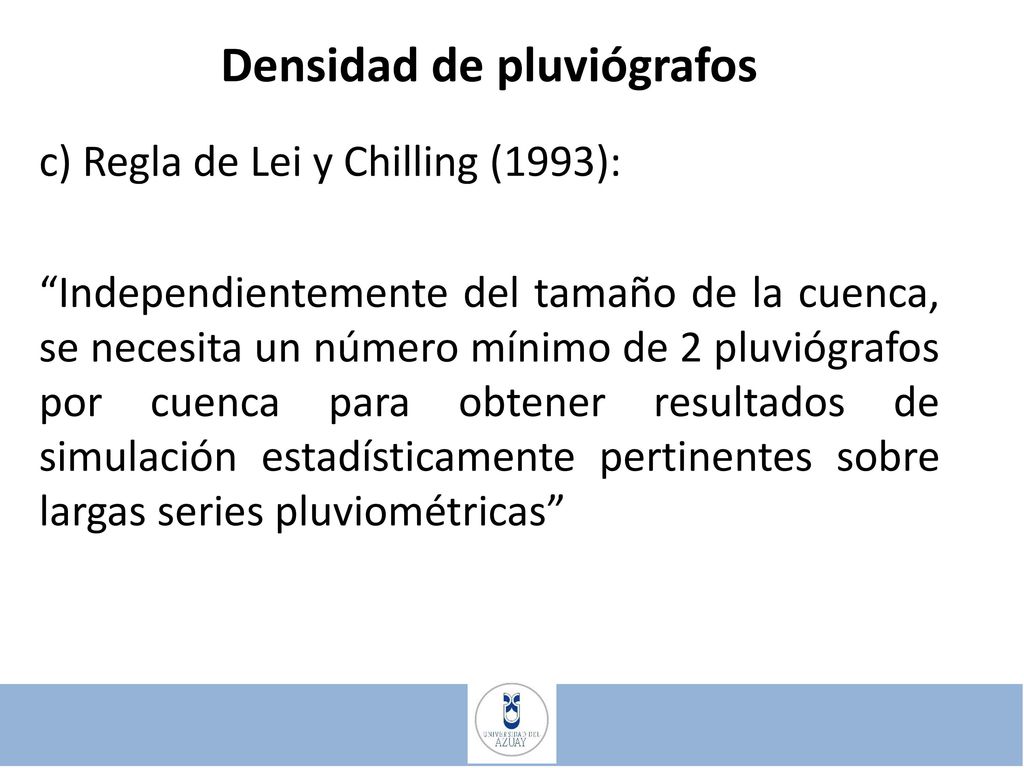

32 Densidad de pluviógrafos
c) Regla de Lei y Chilling (1993): “Independientemente del tamaño de la cuenca, se necesita un número mínimo de 2 pluviógrafos por cuenca para obtener resultados de simulación estadísticamente pertinentes sobre largas series pluviométricas”

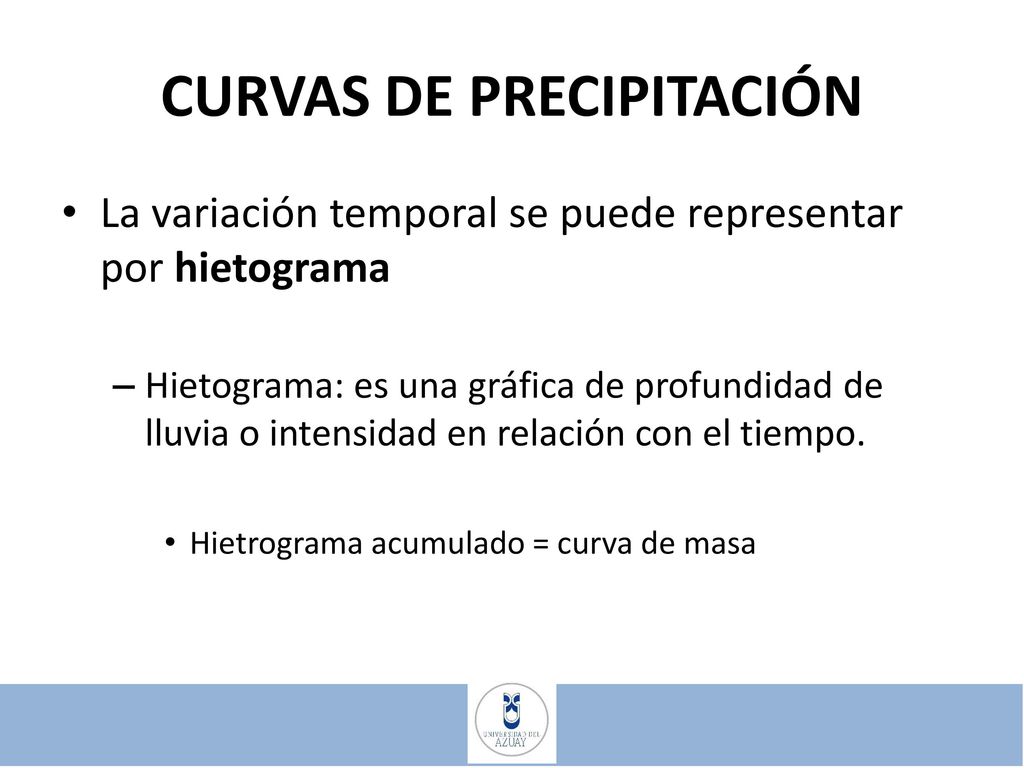

33 CURVAS DE PRECIPITACIÓN
La variación temporal se puede representar por hietograma Hietograma: es una gráfica de profundidad de lluvia o intensidad en relación con el tiempo. Hietrograma acumulado = curva de masa

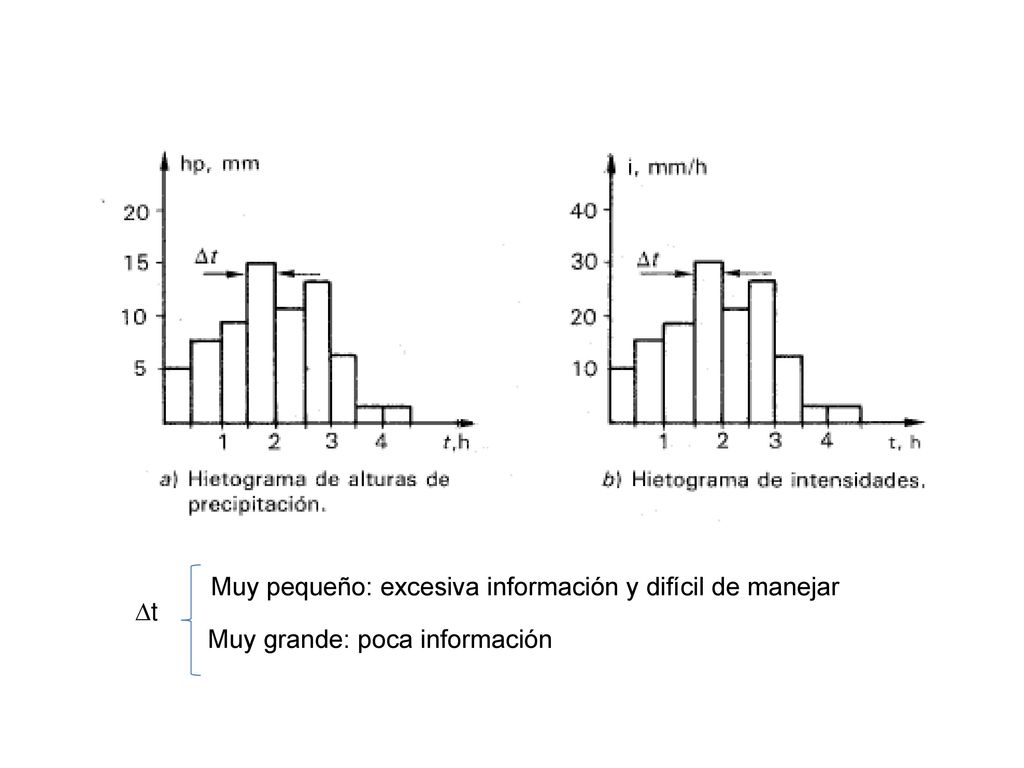

34 Muy pequeño: excesiva información y difícil de manejar
t Muy grande: poca información

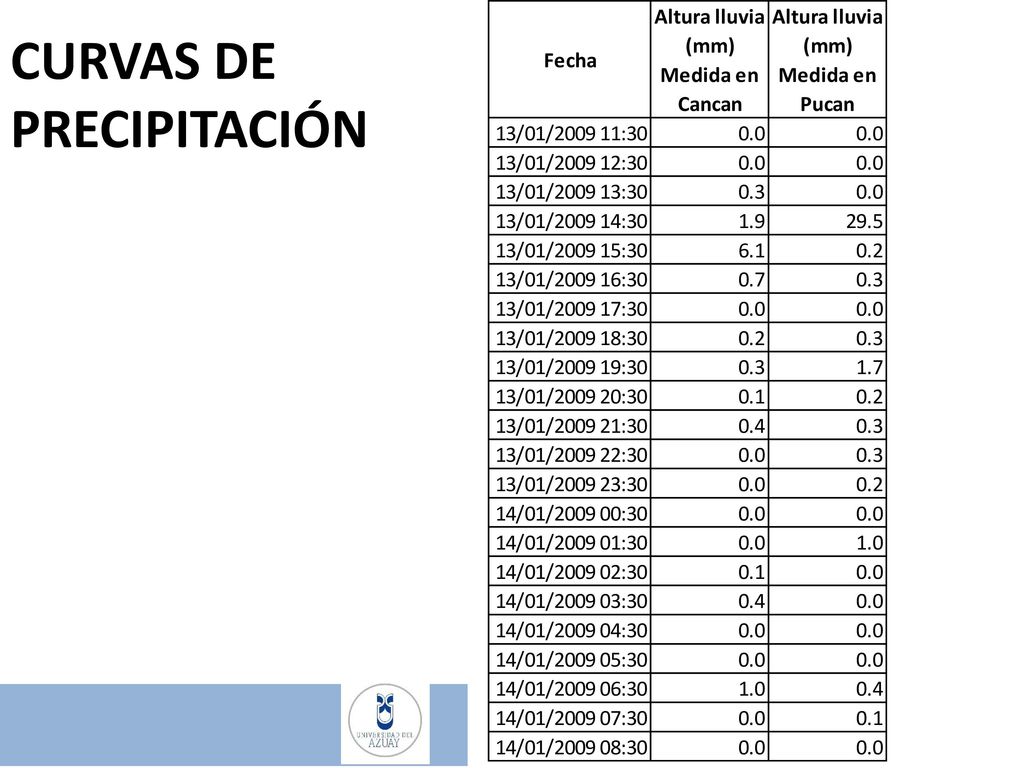

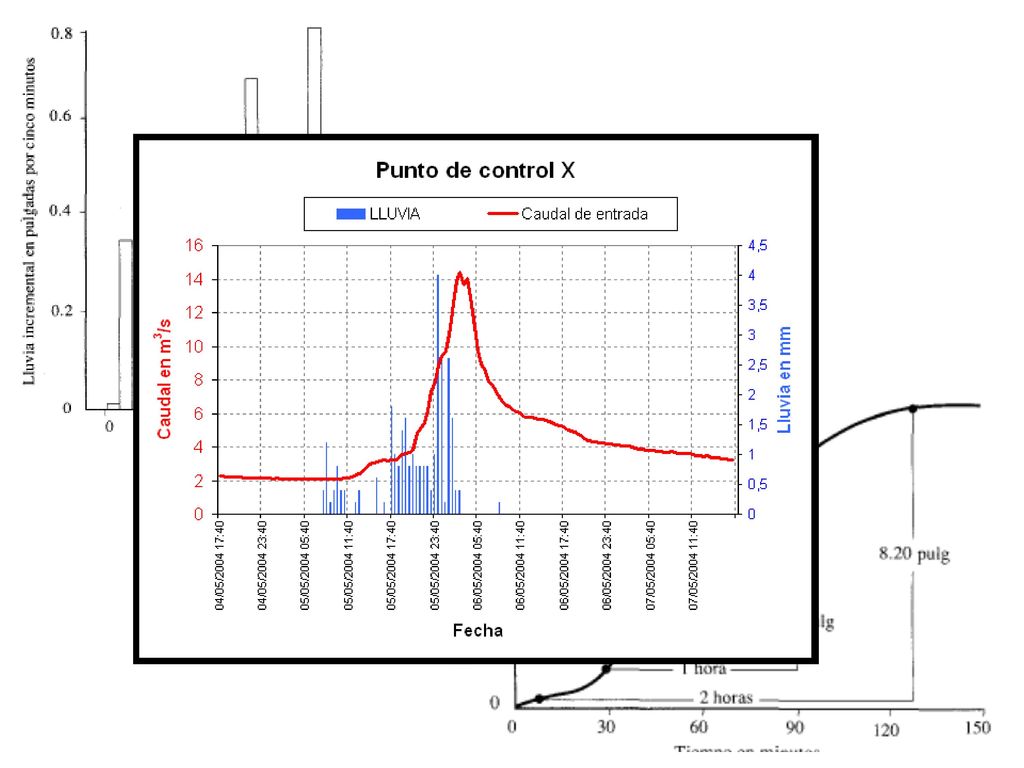

35 CURVAS DE PRECIPITACIÓN

36

37

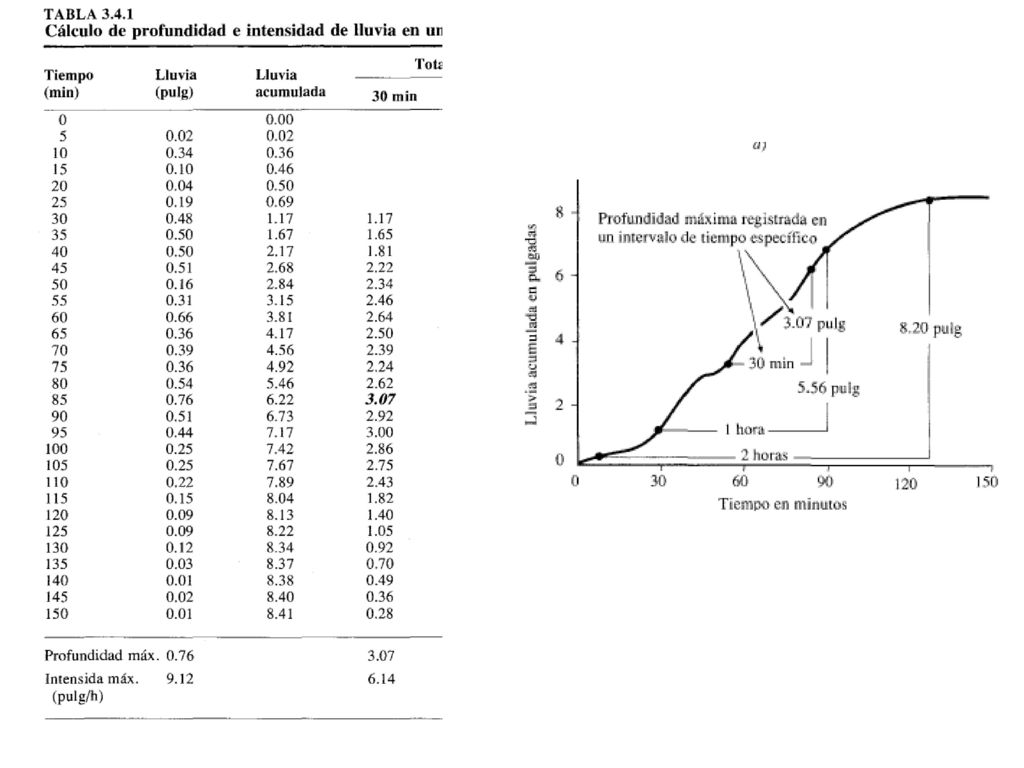

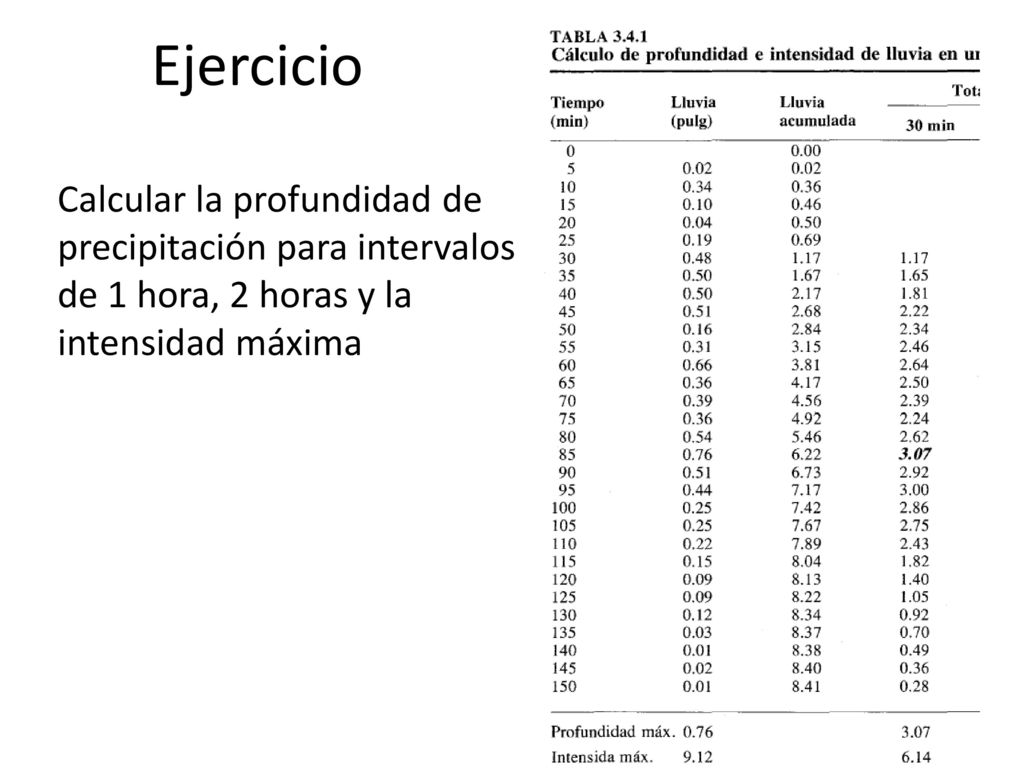

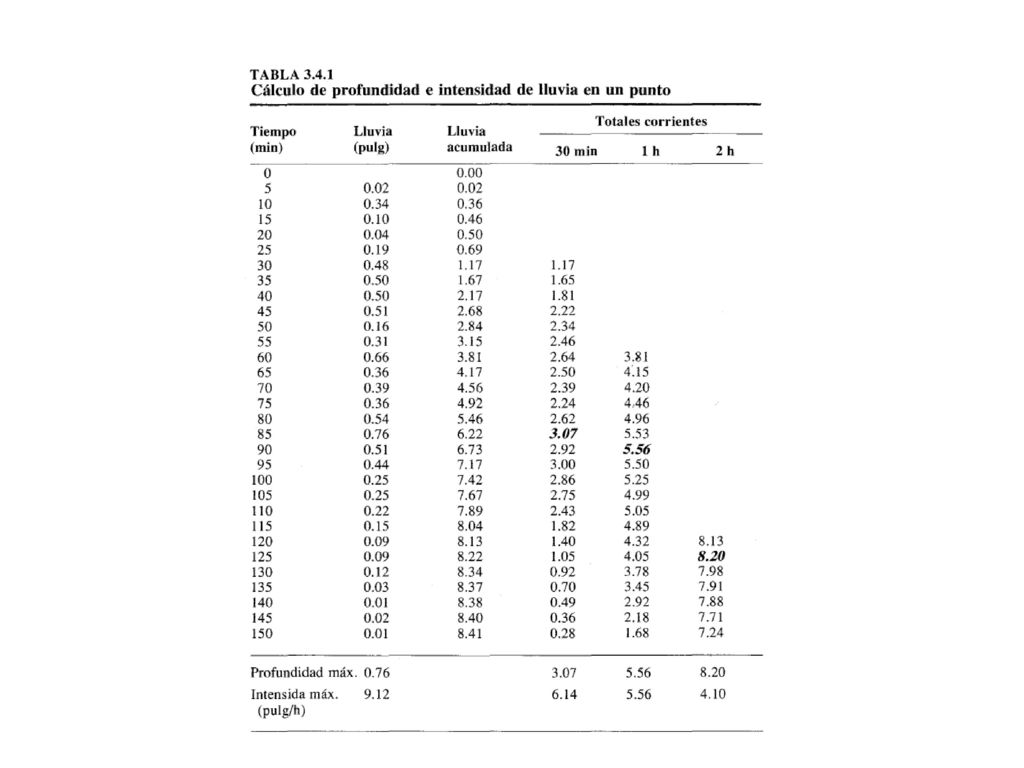

38 Ejercicio Calcular la profundidad de precipitación para intervalos de 1 hora, 2 horas y la intensidad máxima

39

40 Hietogramas Severidad de una tormenta en particular comparada con otras tormentas registradas en el mismo sitio Información para el diseño de estructuras de control

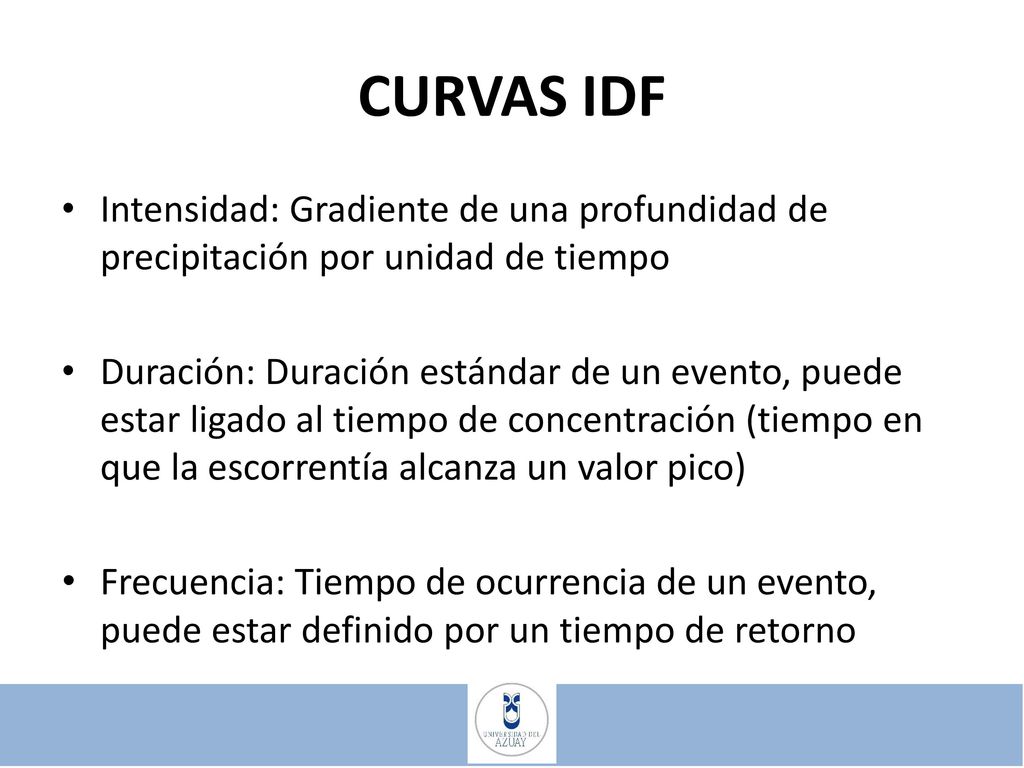

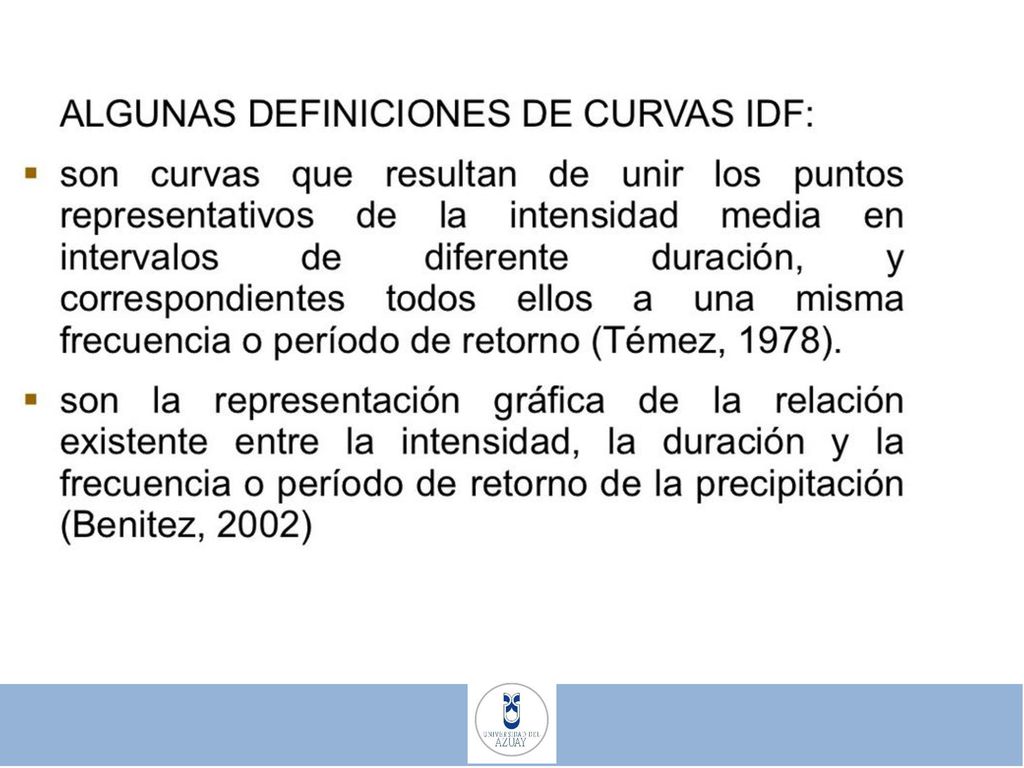

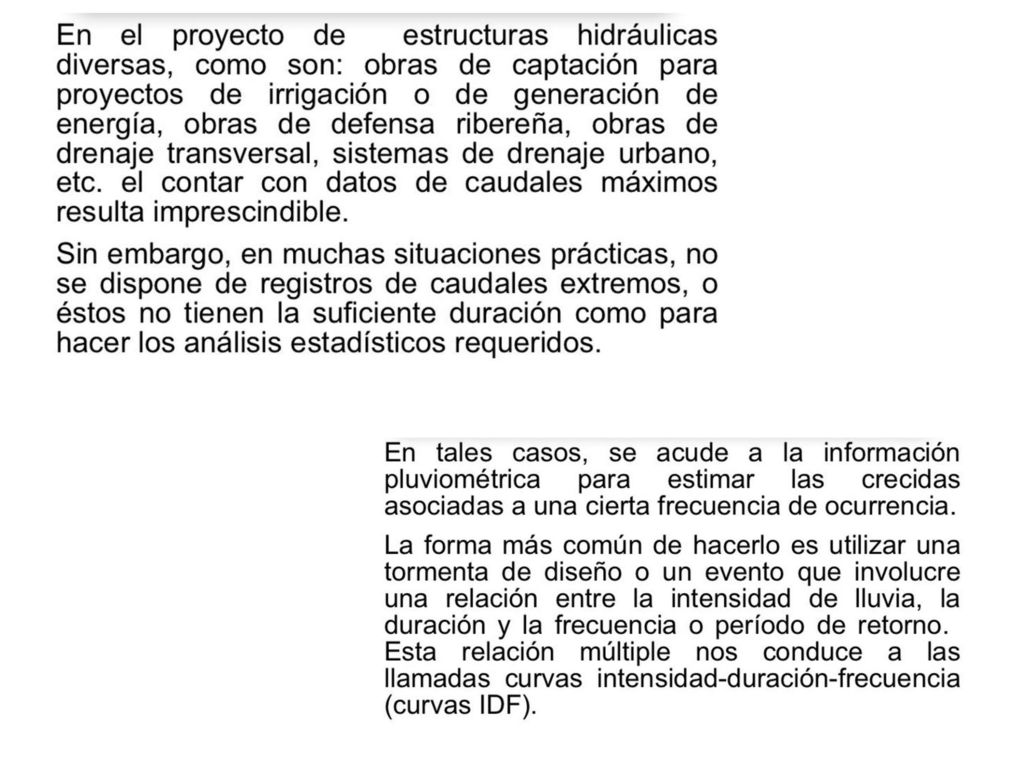

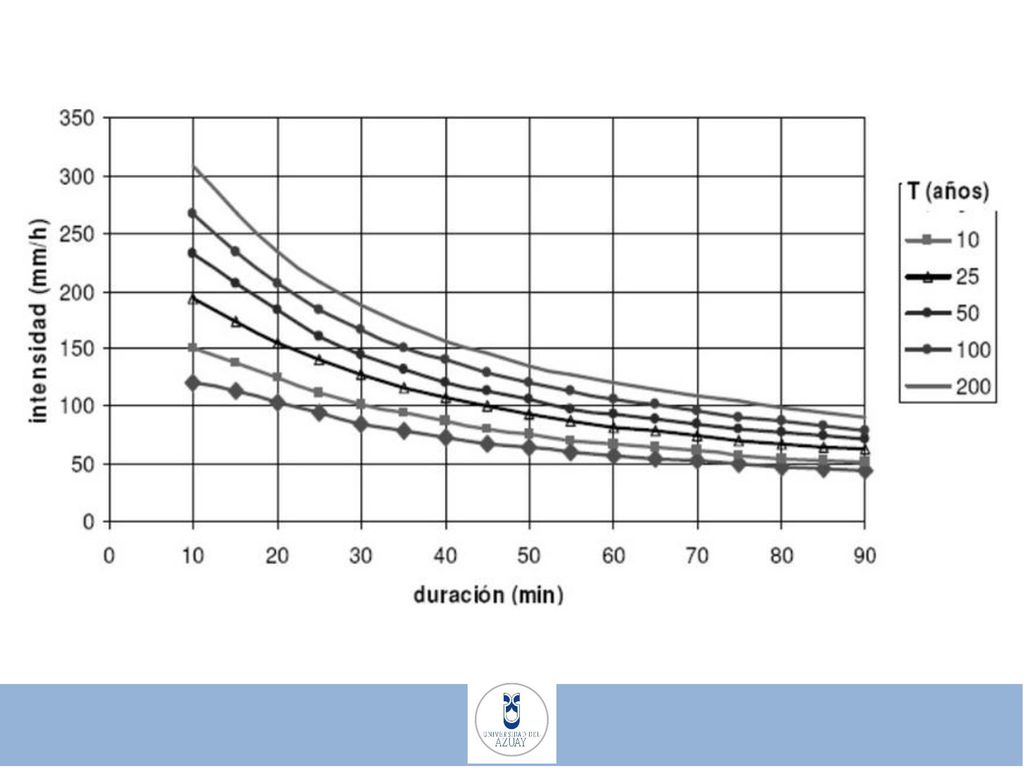

41 CURVAS IDF Intensidad: Gradiente de una profundidad de precipitación por unidad de tiempo Duración: Duración estándar de un evento, puede estar ligado al tiempo de concentración (tiempo en que la escorrentía alcanza un valor pico) Frecuencia: Tiempo de ocurrencia de un evento, puede estar definido por un tiempo de retorno

42

43

44

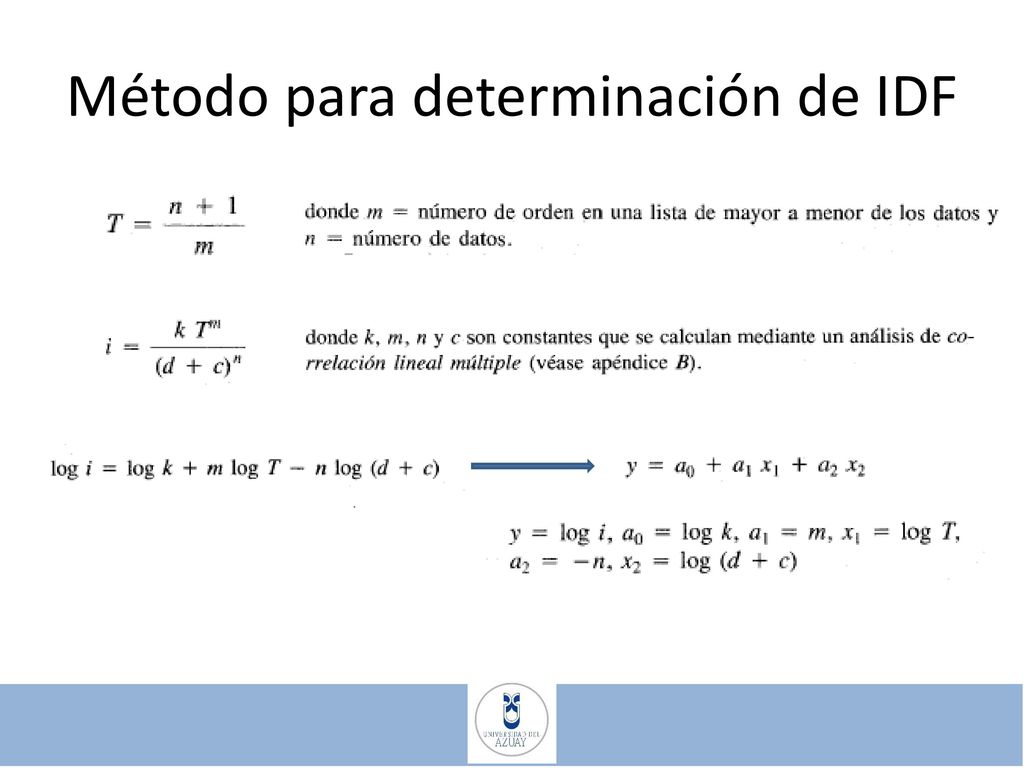

45 Método para determinación de IDF

46 Método para determinación de IDF

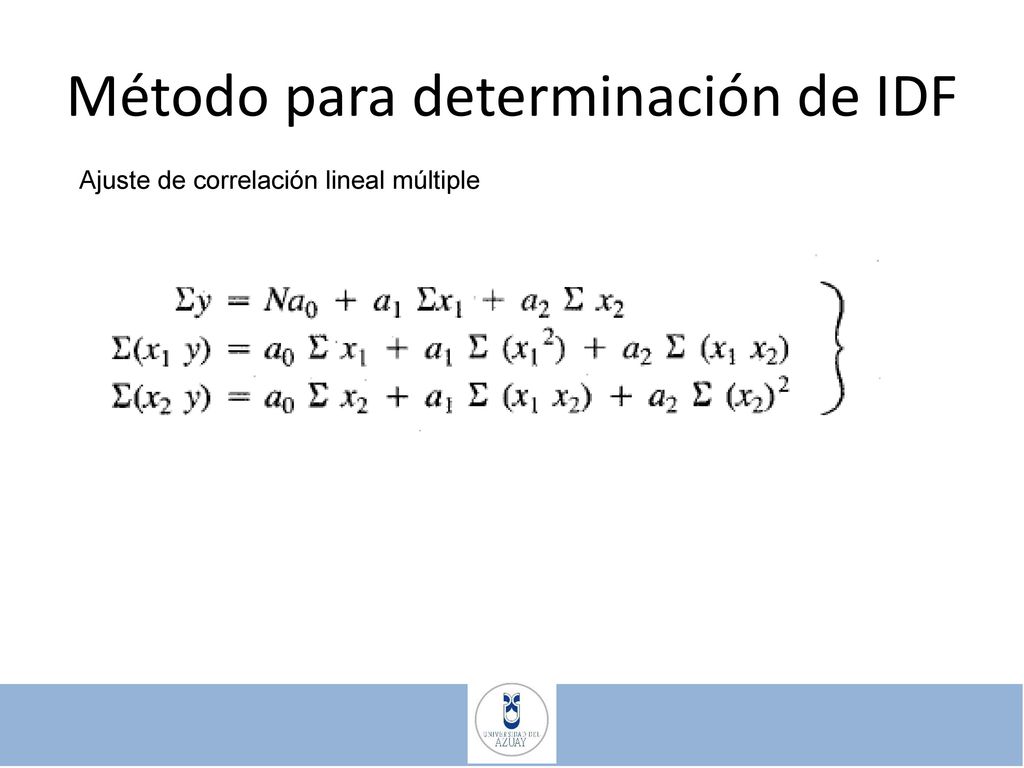

47 Método para determinación de IDF
Ajuste de correlación lineal múltiple

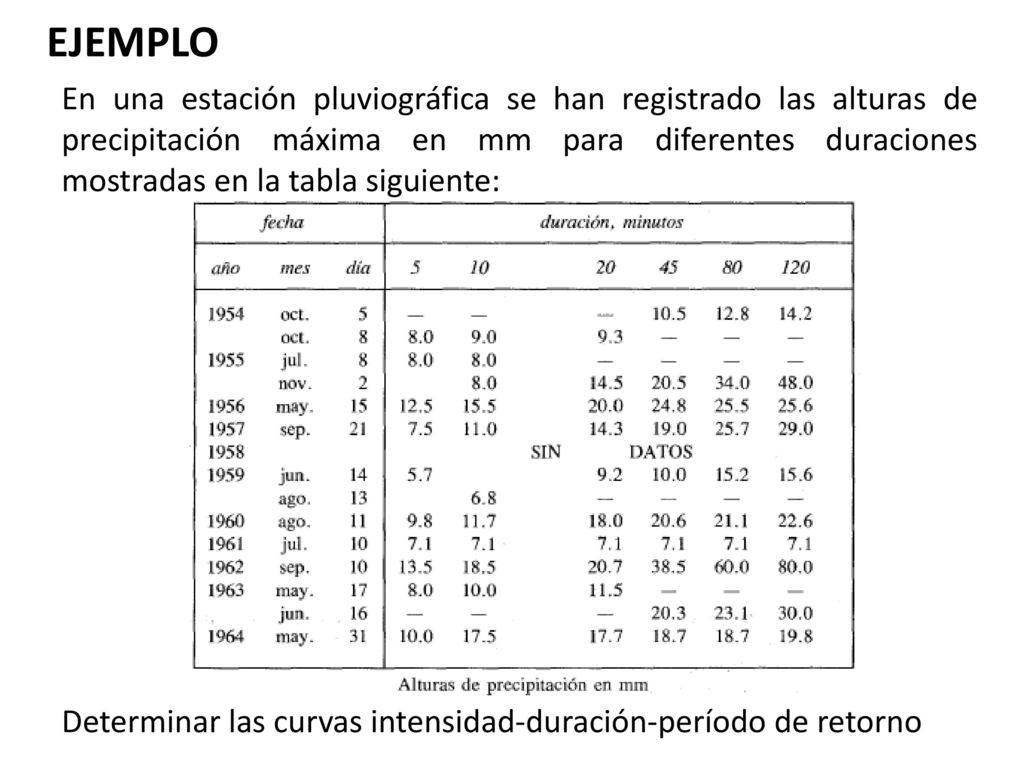

48 EJEMPLO En una estación pluviográfica se han registrado las alturas de precipitación máxima en mm para diferentes duraciones mostradas en la tabla siguiente: Determinar las curvas intensidad-duración-período de retorno

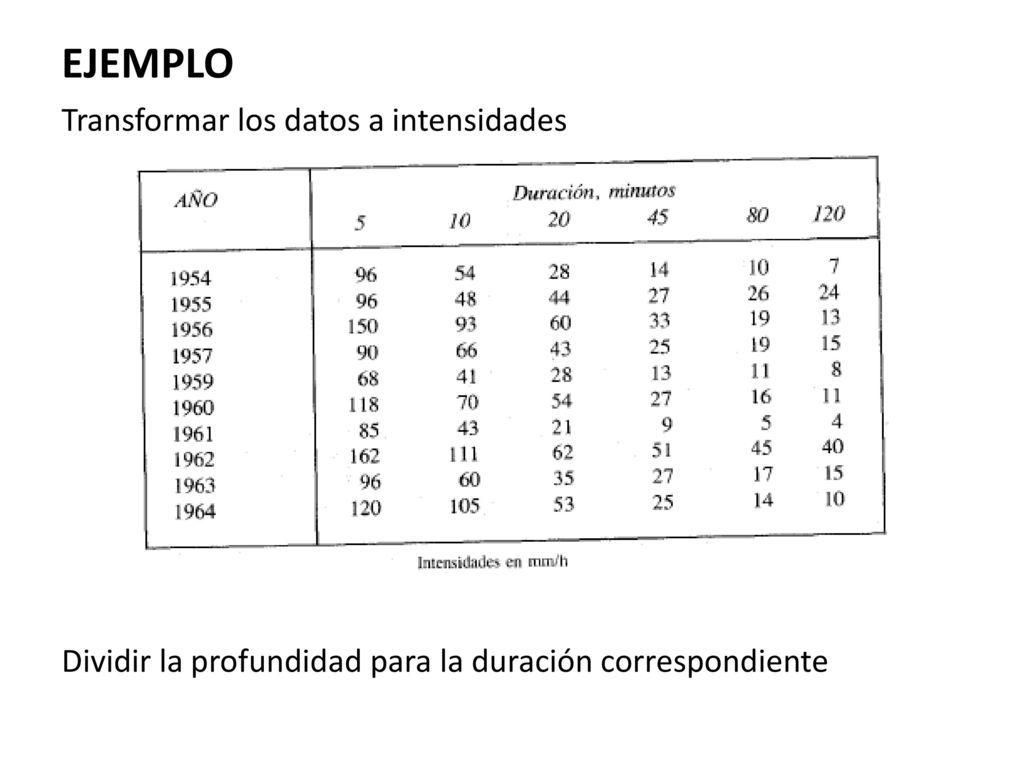

49 EJEMPLO Transformar los datos a intensidades Dividir la profundidad para la duración correspondiente

50 EJEMPLO Asignar a cada intensidad un período de retorno Ordenar los datos de mayor a menor y se les asigna un T con la ecuación

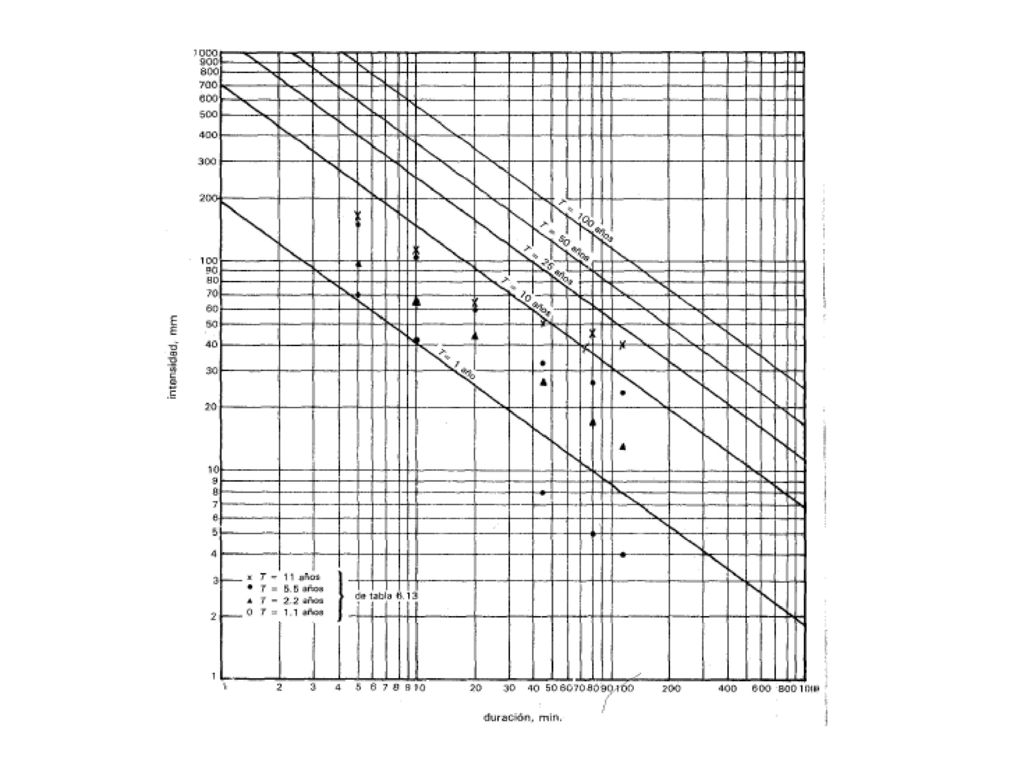

51

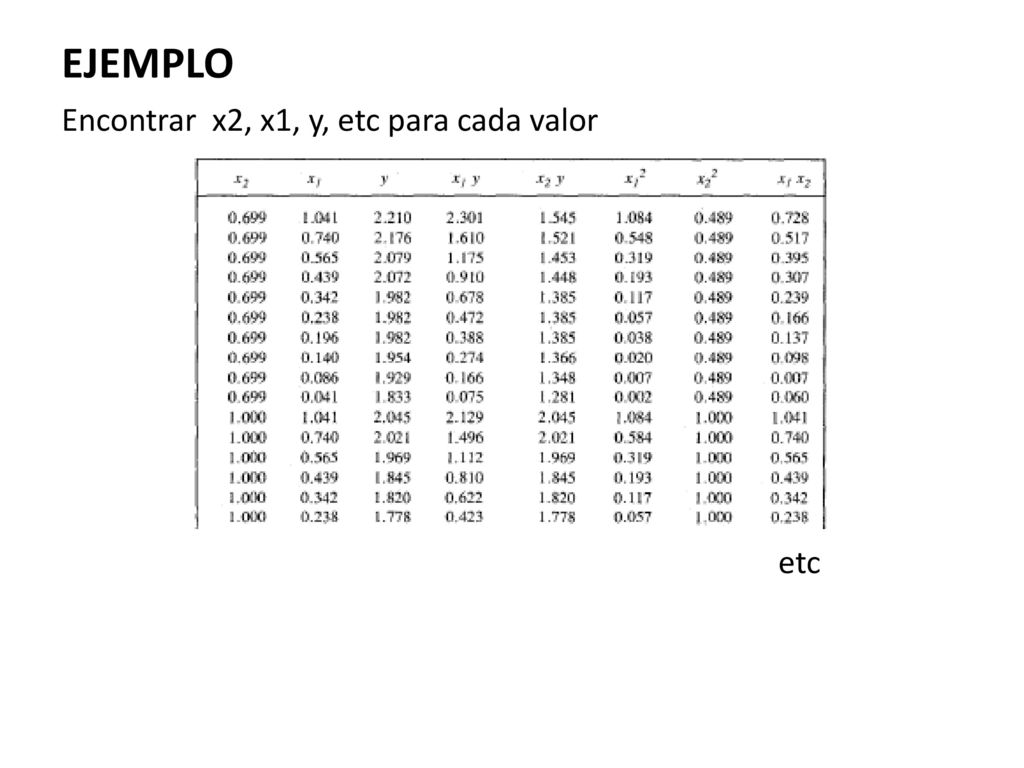

52 EJEMPLO Encontrar x2, x1, y, etc para cada valor etc

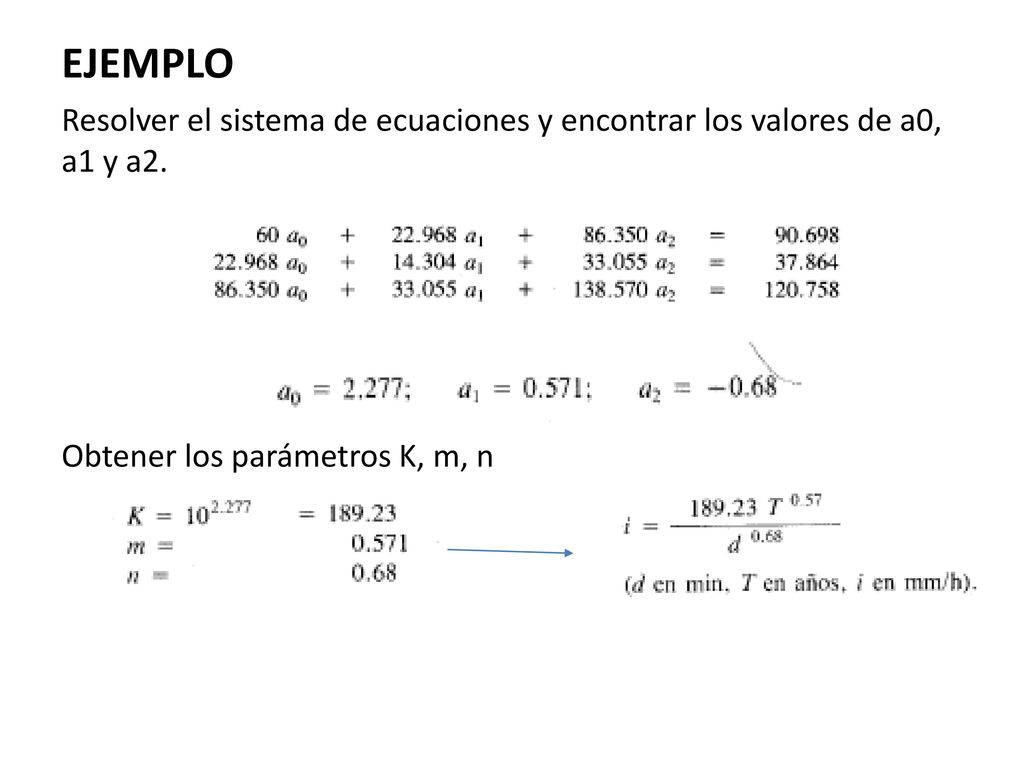

53 EJEMPLO Resolver el sistema de ecuaciones y encontrar los valores de a0, a1 y a2. Obtener los parámetros K, m, n

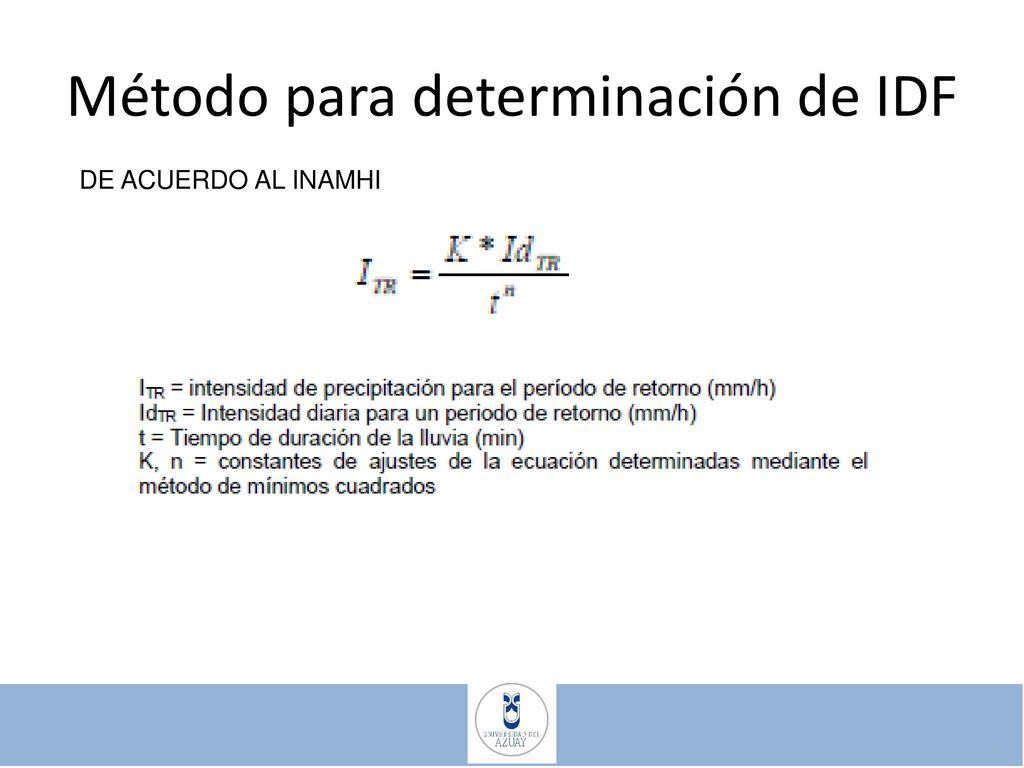

54 Método para determinación de IDF
DE ACUERDO AL INAMHI

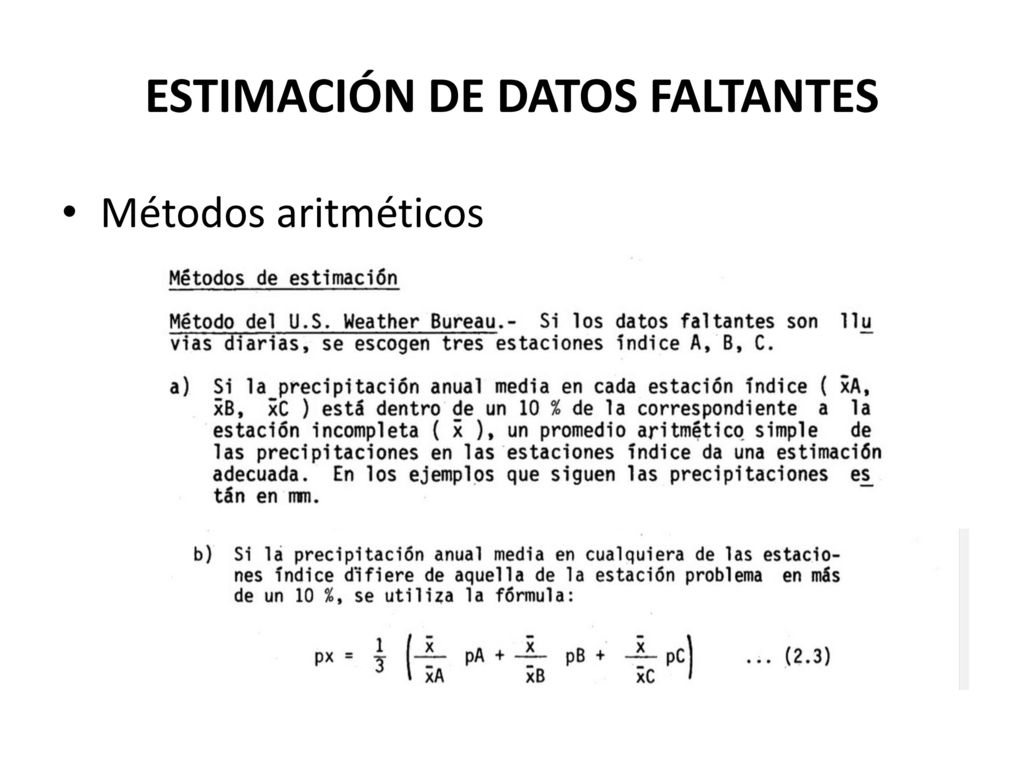

55 ESTIMACIÓN DE DATOS FALTANTES
Métodos aritméticos

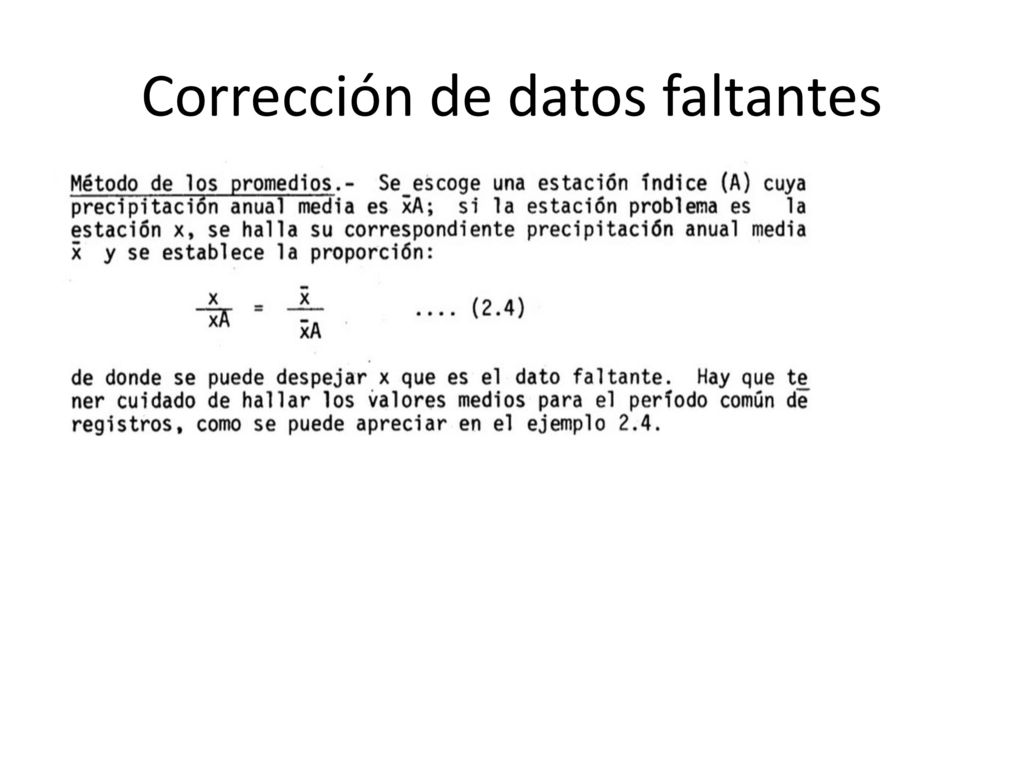

56 Corrección de datos faltantes

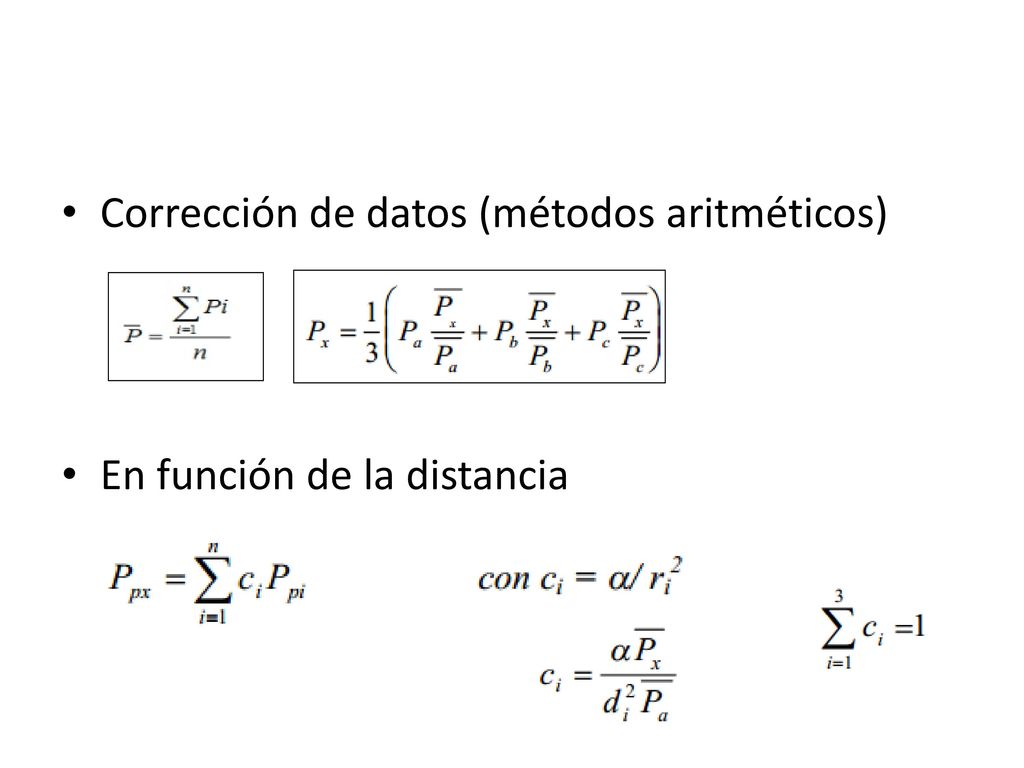

57 Corrección de datos (métodos aritméticos)
En función de la distancia

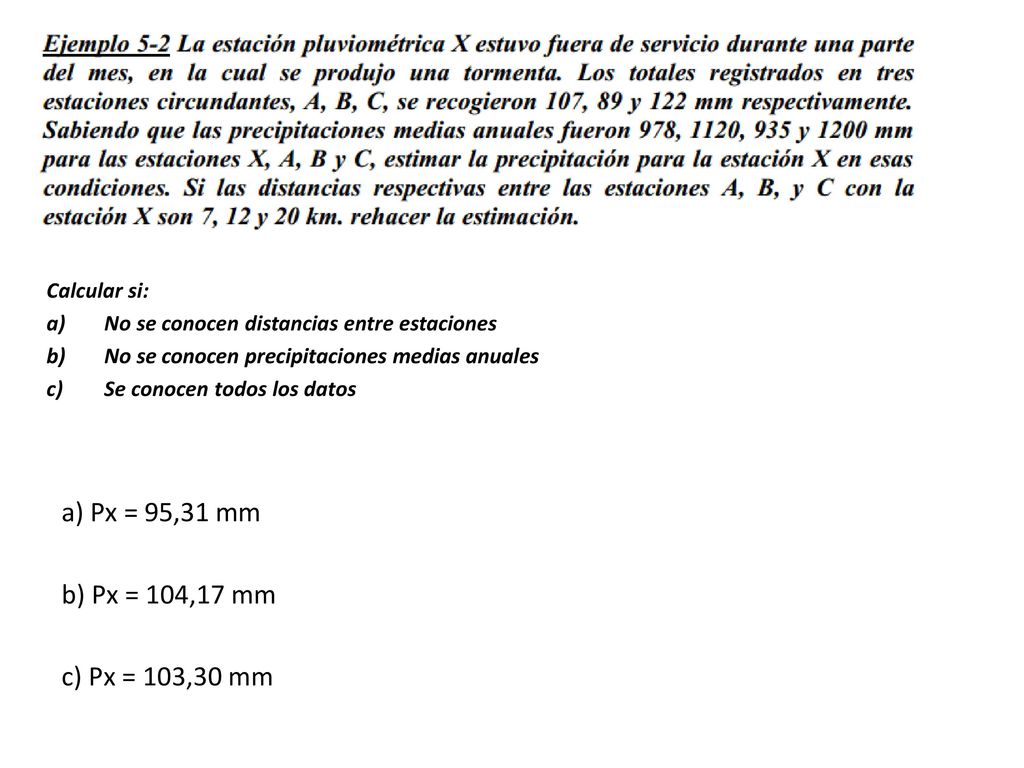

58 a) Px = 95,31 mm b) Px = 104,17 mm c) Px = 103,30 mm
Calcular si: No se conocen distancias entre estaciones No se conocen precipitaciones medias anuales Se conocen todos los datos a) Px = 95,31 mm b) Px = 104,17 mm c) Px = 103,30 mm

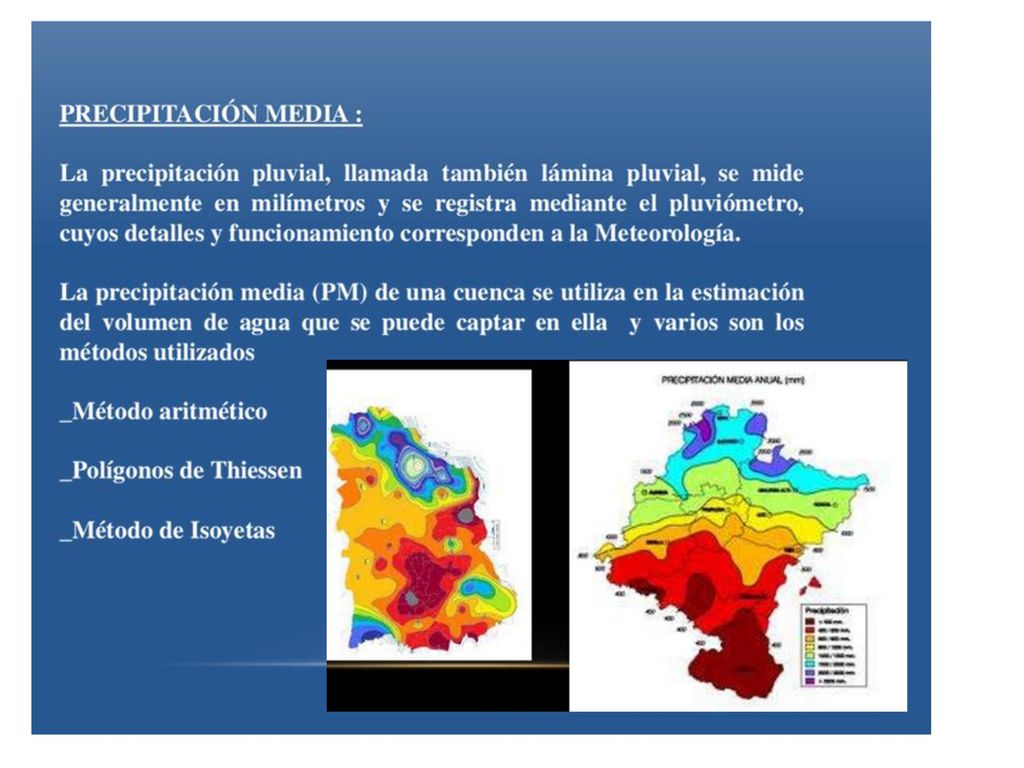

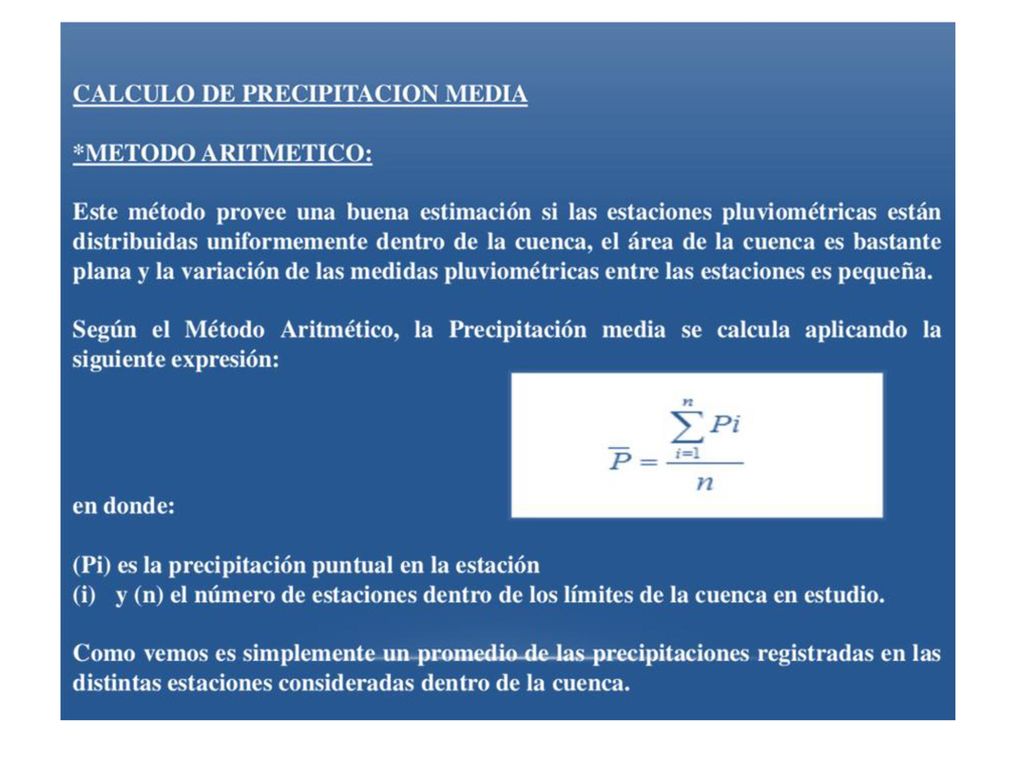

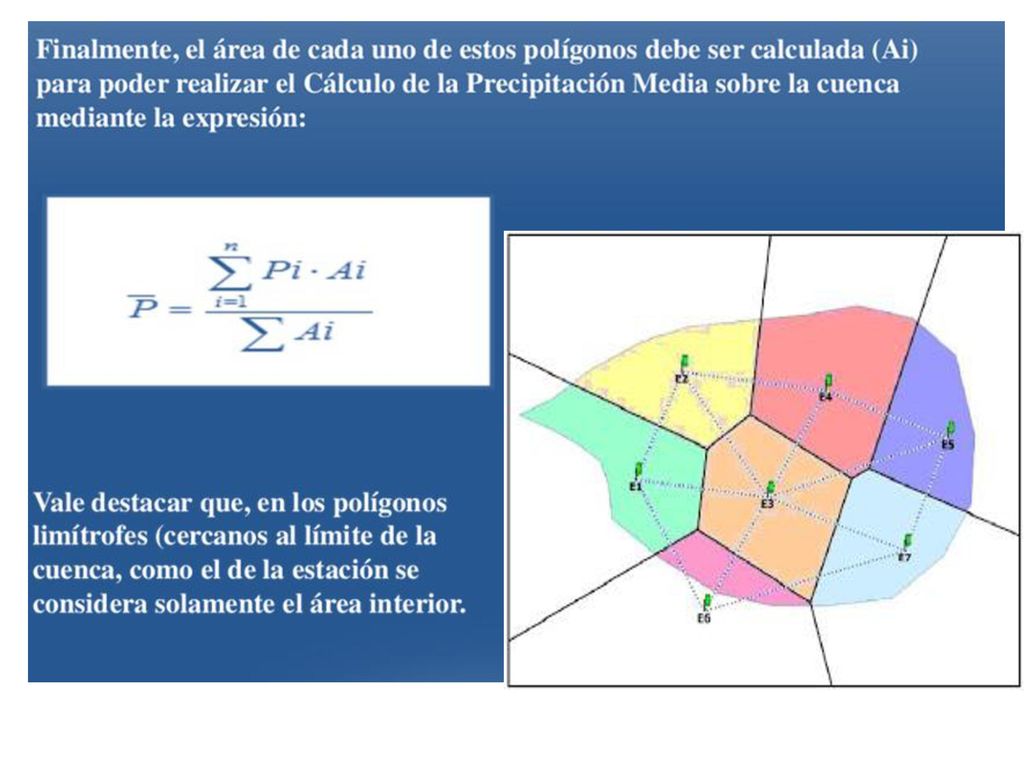

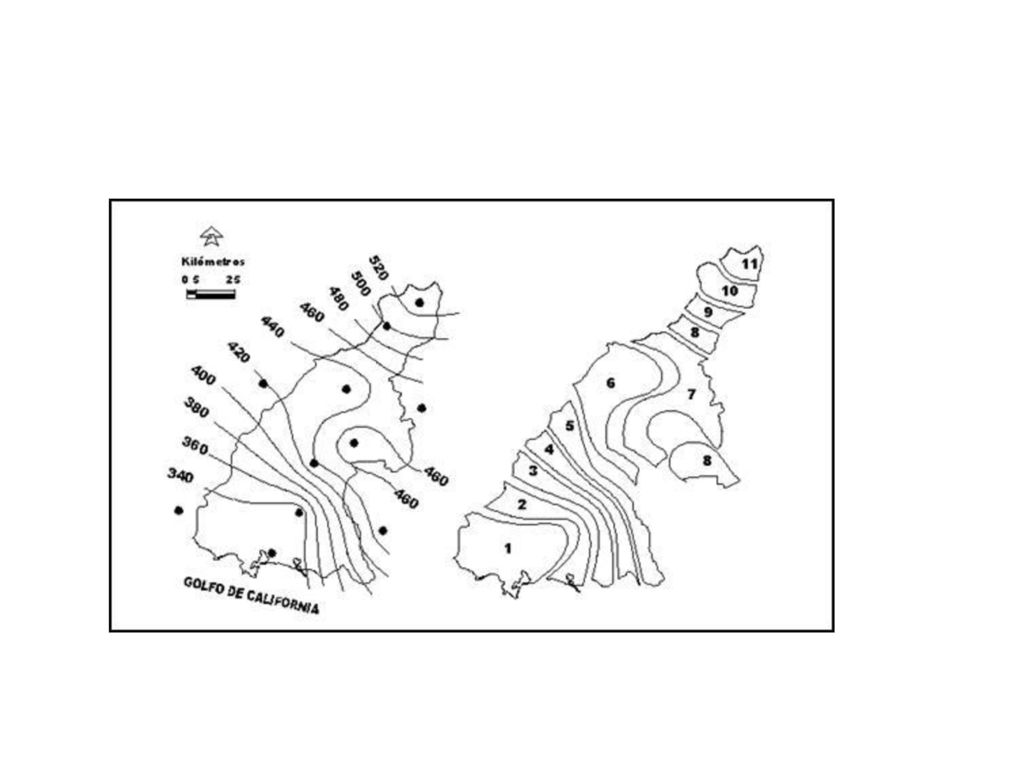

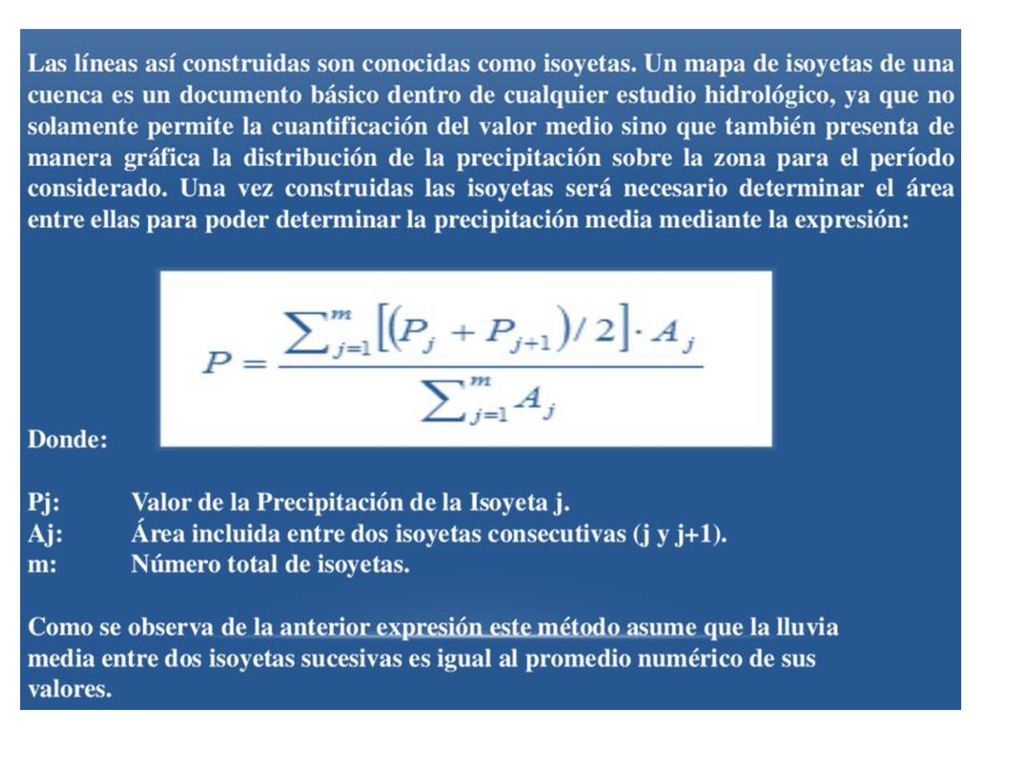

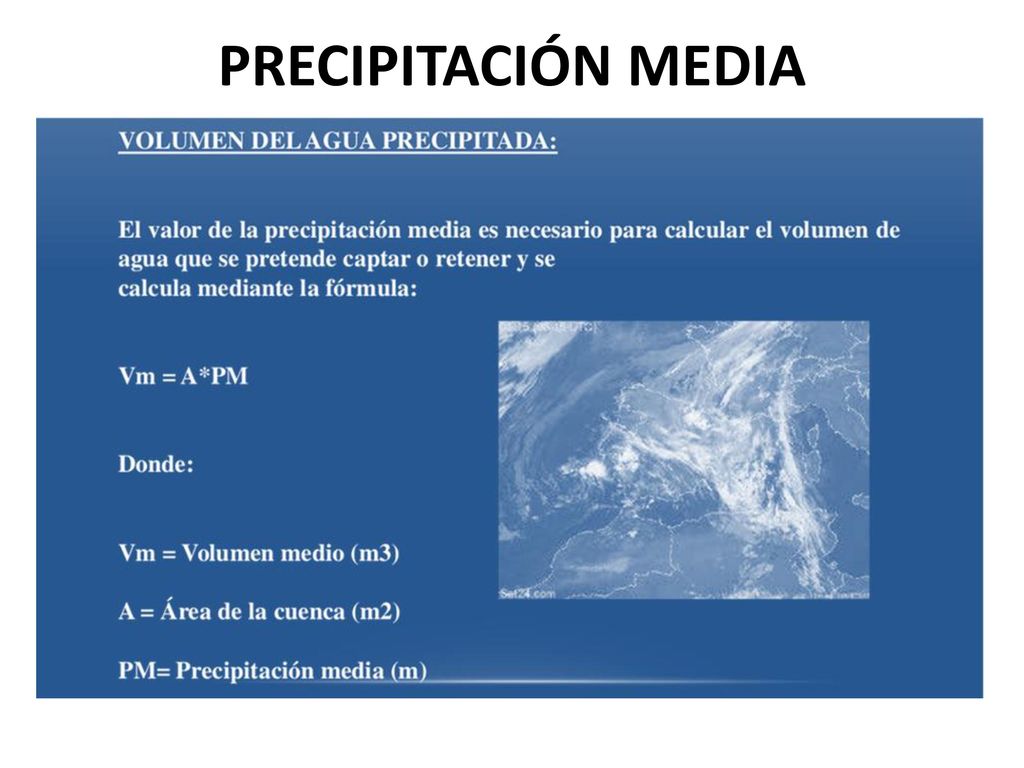

59 PRECIPITACIÓN MEDIA

60

61

62

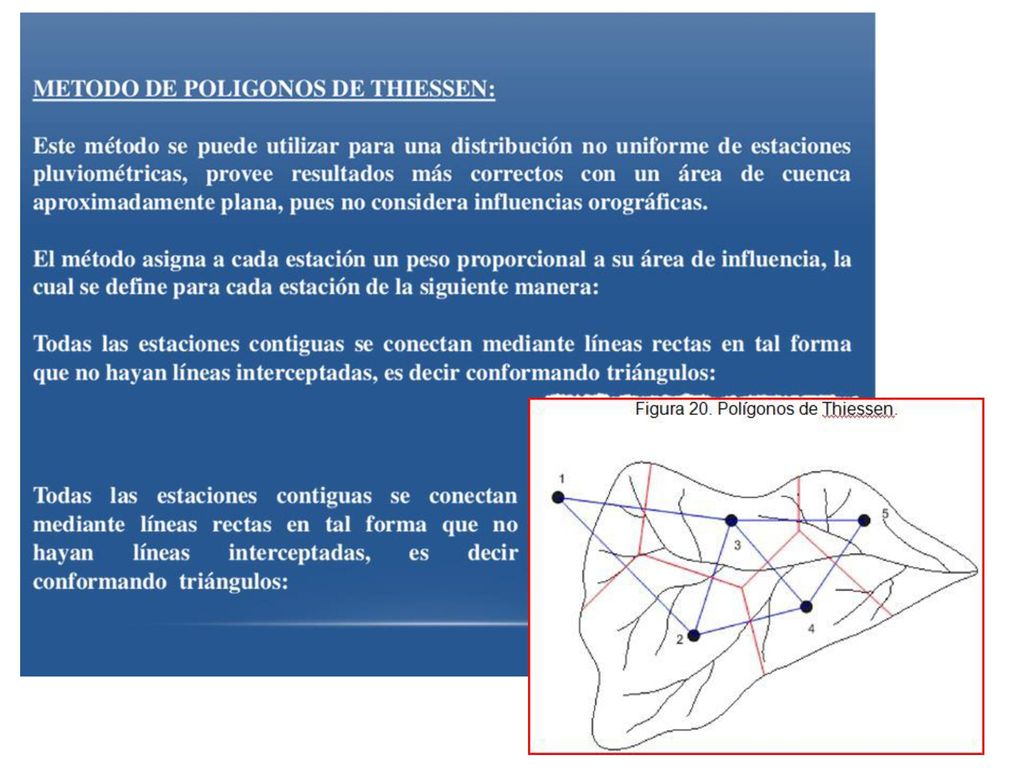

63

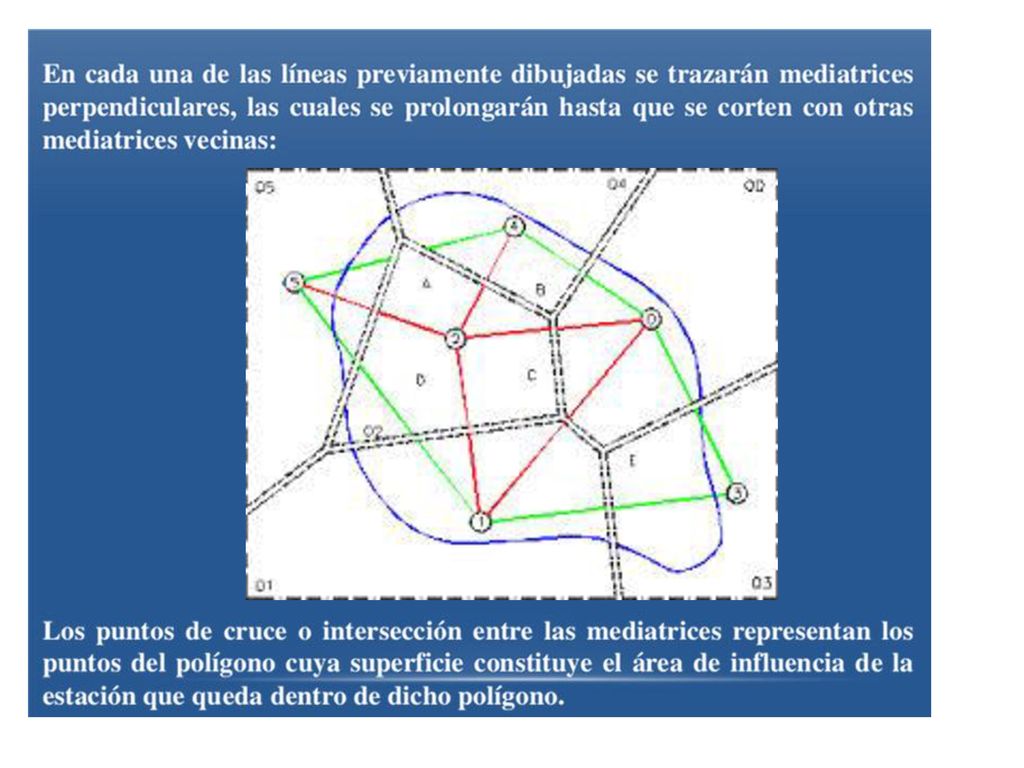

64

65

66

67

68
