Las redes La red telegráfica

Presentación del tema: "Las redes La red telegráfica"— Transcripción de la presentación:

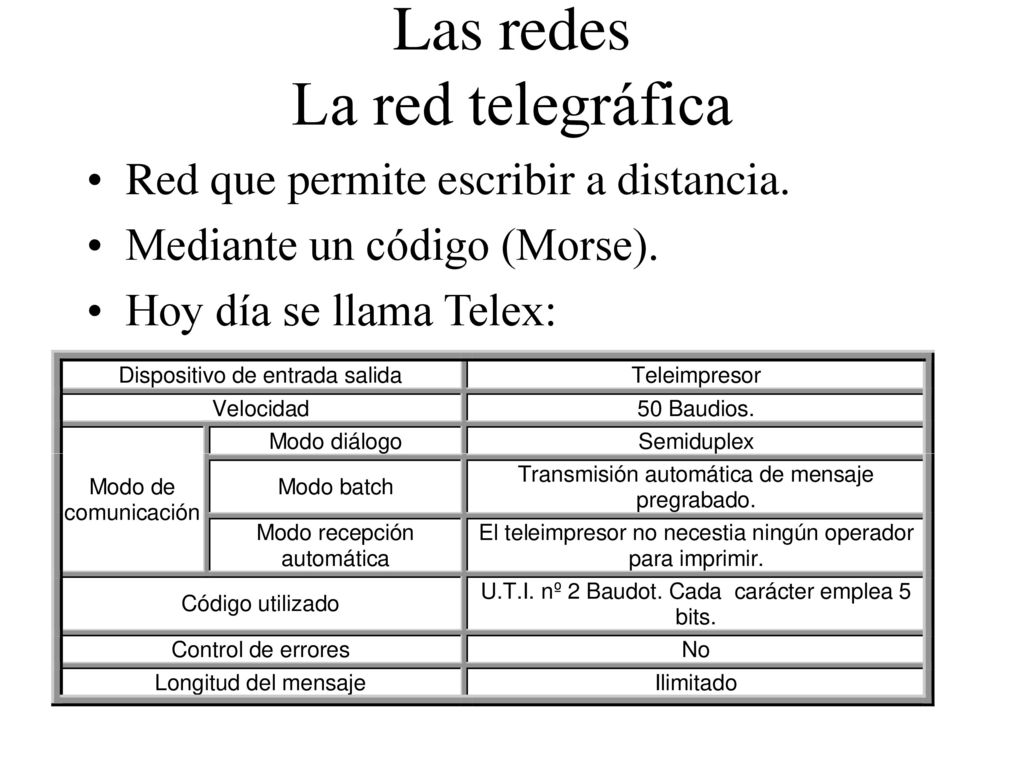

1 Las redes La red telegráfica
Red que permite escribir a distancia. Mediante un código (Morse). Hoy día se llama Telex:

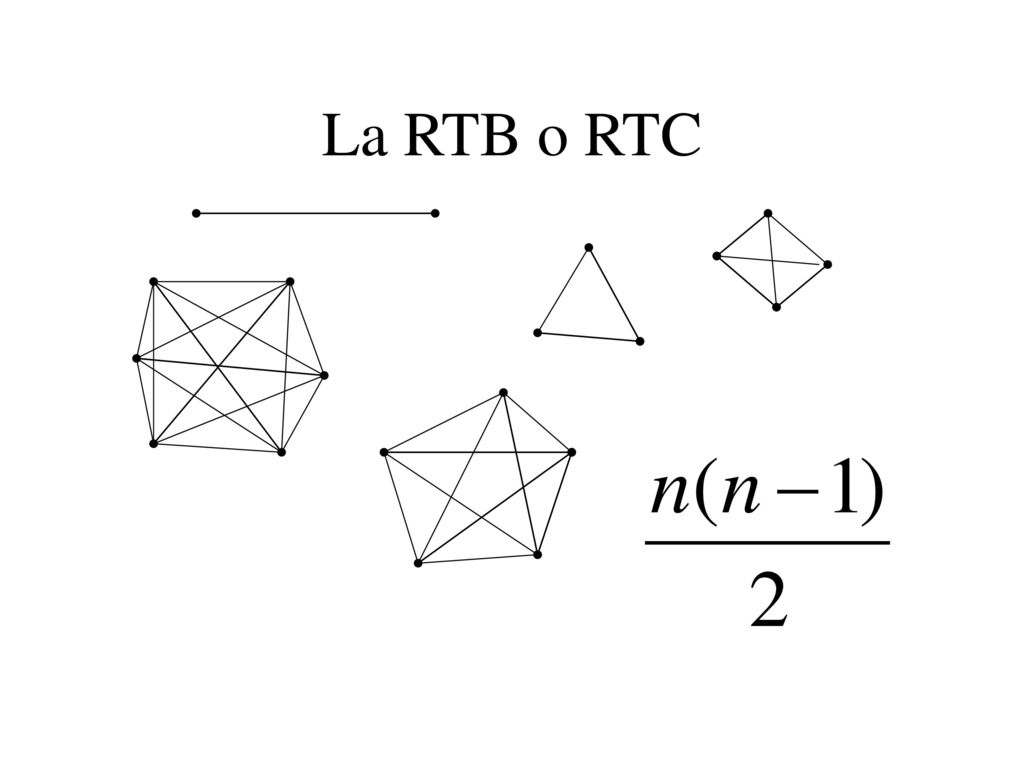

2 La RTB o RTC

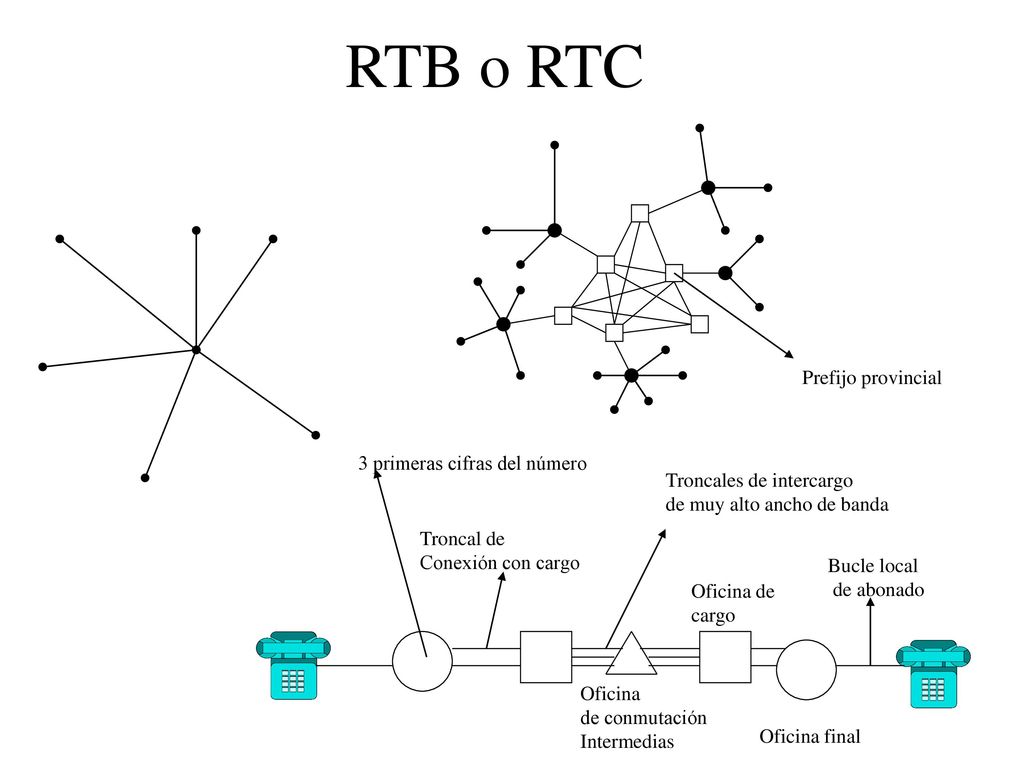

3 RTB o RTC Prefijo provincial 3 primeras cifras del número
Troncales de intercargo de muy alto ancho de banda Troncal de Conexión con cargo Bucle local de abonado Oficina de cargo Oficina de conmutación Intermedias Oficina final

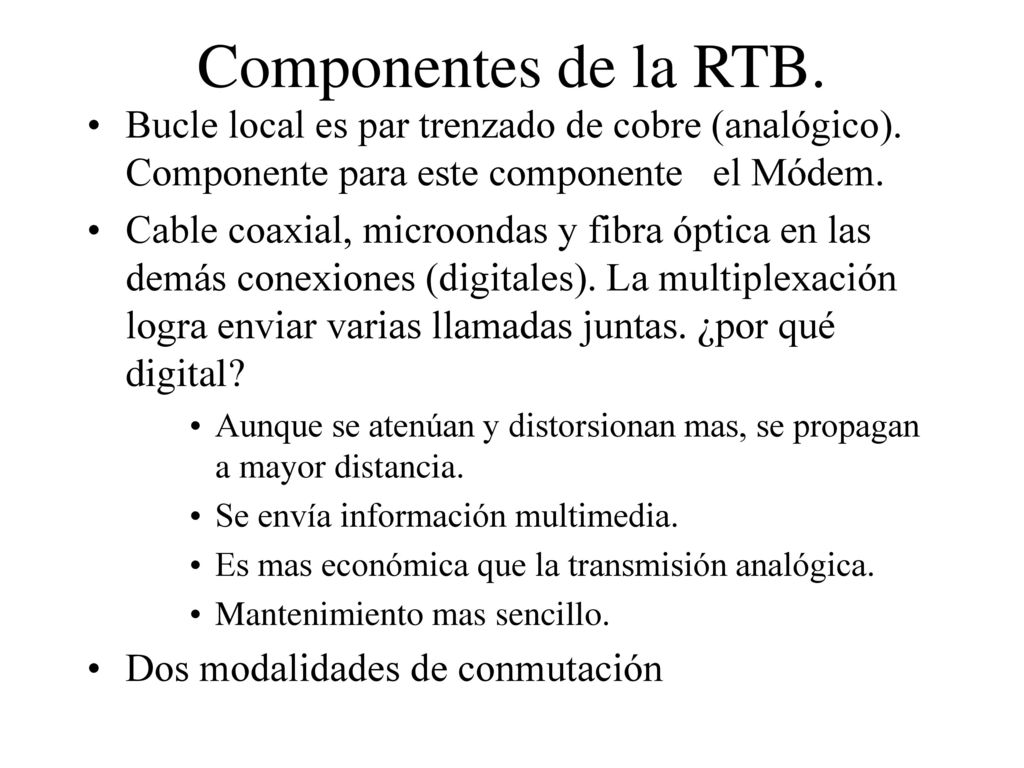

4 Componentes de la RTB. Bucle local es par trenzado de cobre (analógico). Componente para este componente el Módem. Cable coaxial, microondas y fibra óptica en las demás conexiones (digitales). La multiplexación logra enviar varias llamadas juntas. ¿por qué digital? Aunque se atenúan y distorsionan mas, se propagan a mayor distancia. Se envía información multimedia. Es mas económica que la transmisión analógica. Mantenimiento mas sencillo. Dos modalidades de conmutación

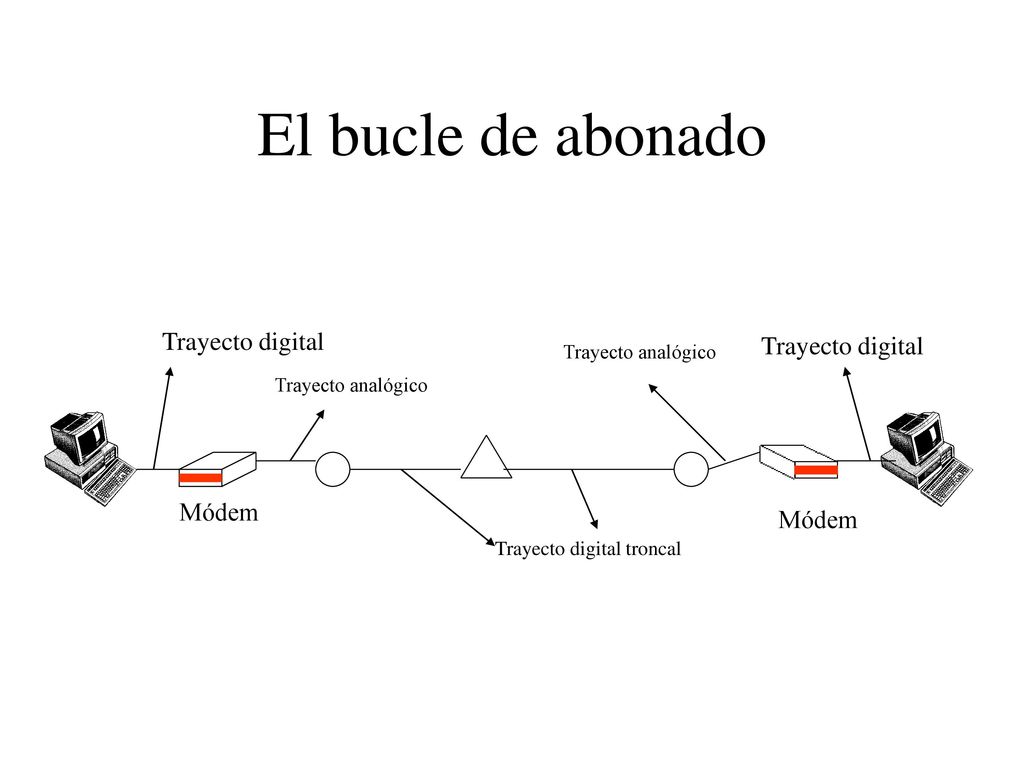

5 El bucle de abonado Trayecto digital Trayecto digital Módem Módem
Trayecto analógico Trayecto analógico Módem Módem Trayecto digital troncal

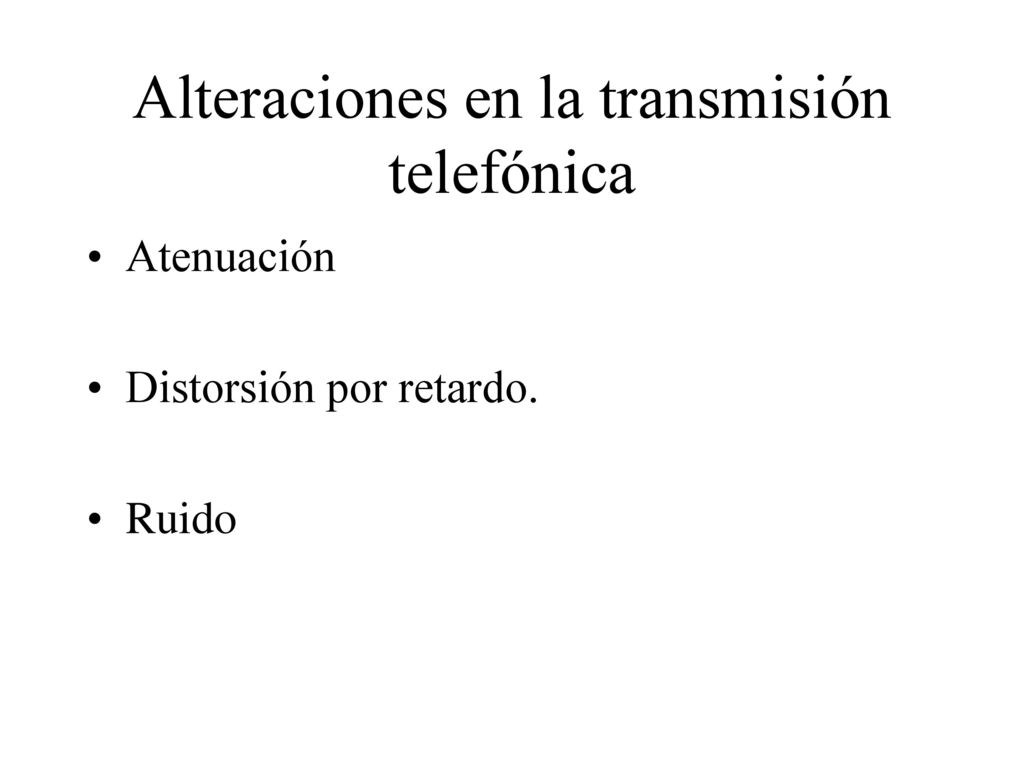

6 Alteraciones en la transmisión telefónica
Atenuación Distorsión por retardo. Ruido

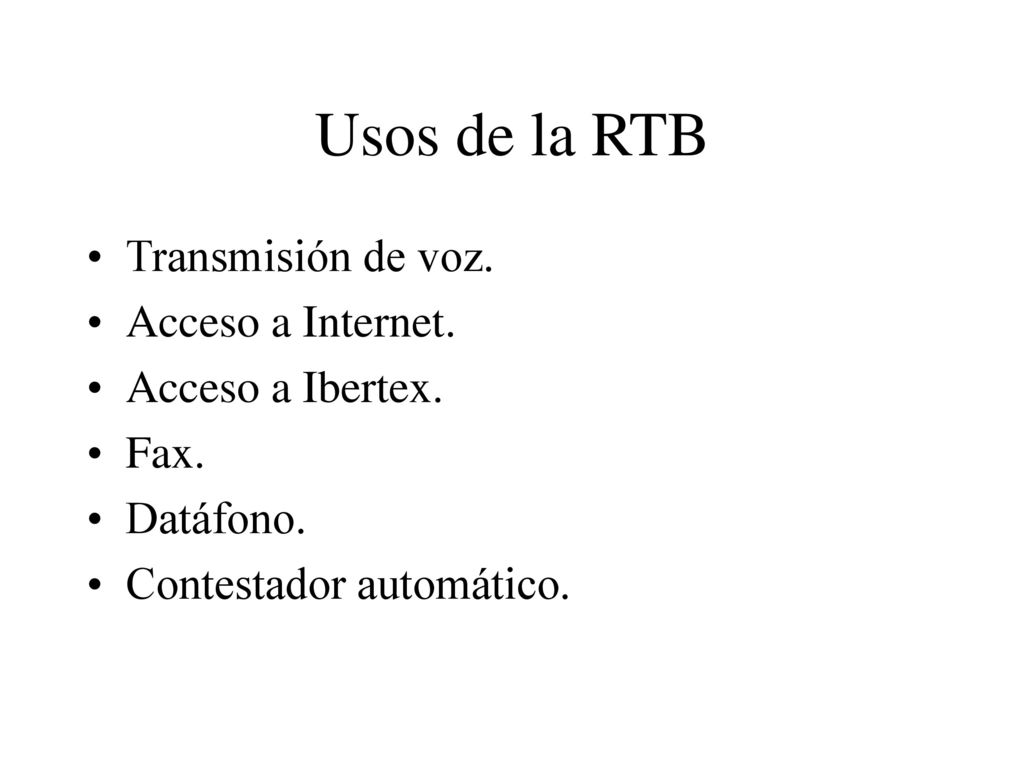

7 Usos de la RTB Transmisión de voz. Acceso a Internet.
Acceso a Ibertex. Fax. Datáfono. Contestador automático.

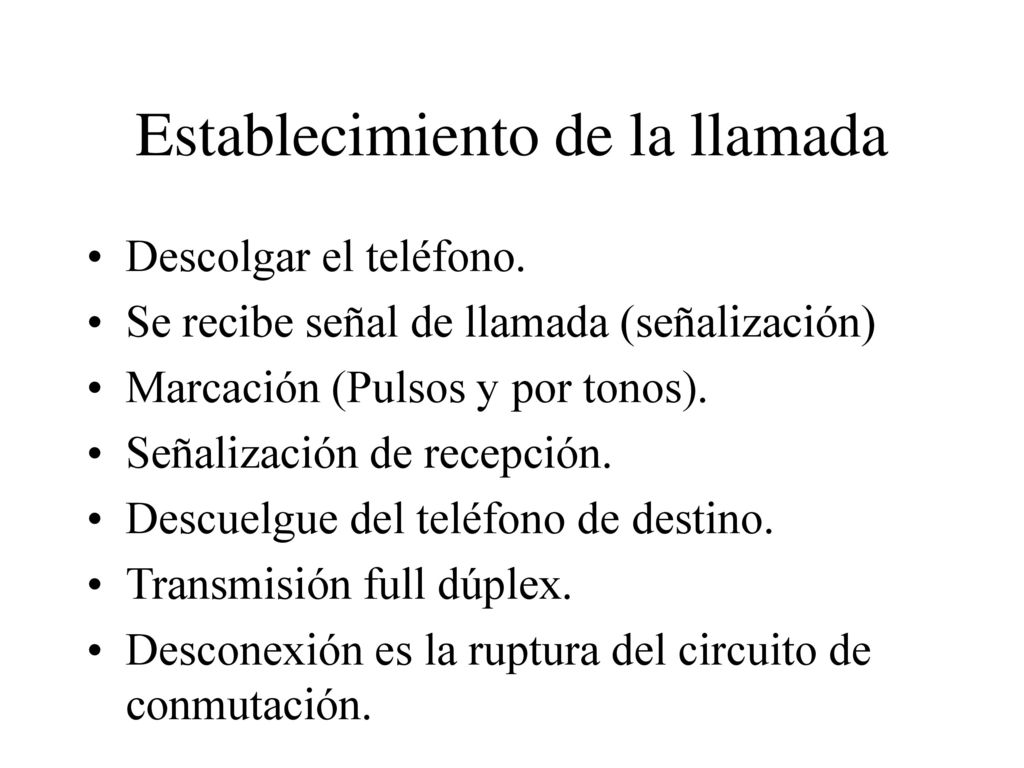

8 Establecimiento de la llamada
Descolgar el teléfono. Se recibe señal de llamada (señalización) Marcación (Pulsos y por tonos). Señalización de recepción. Descuelgue del teléfono de destino. Transmisión full dúplex. Desconexión es la ruptura del circuito de conmutación.

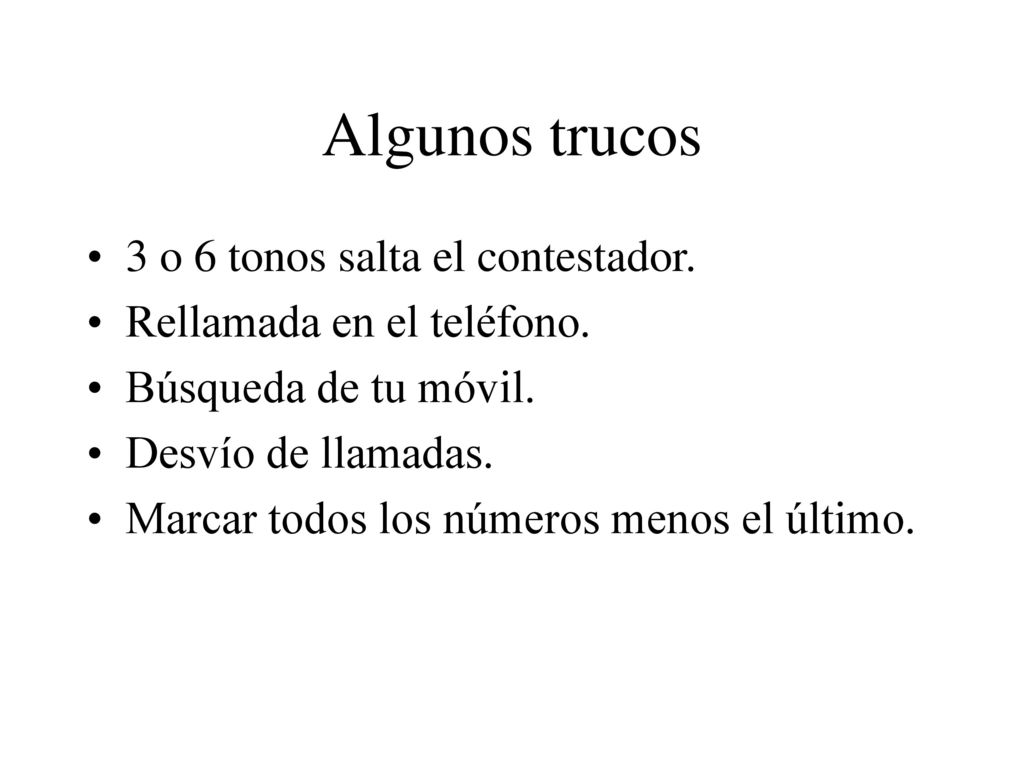

9 Algunos trucos 3 o 6 tonos salta el contestador.
Rellamada en el teléfono. Búsqueda de tu móvil. Desvío de llamadas. Marcar todos los números menos el último.

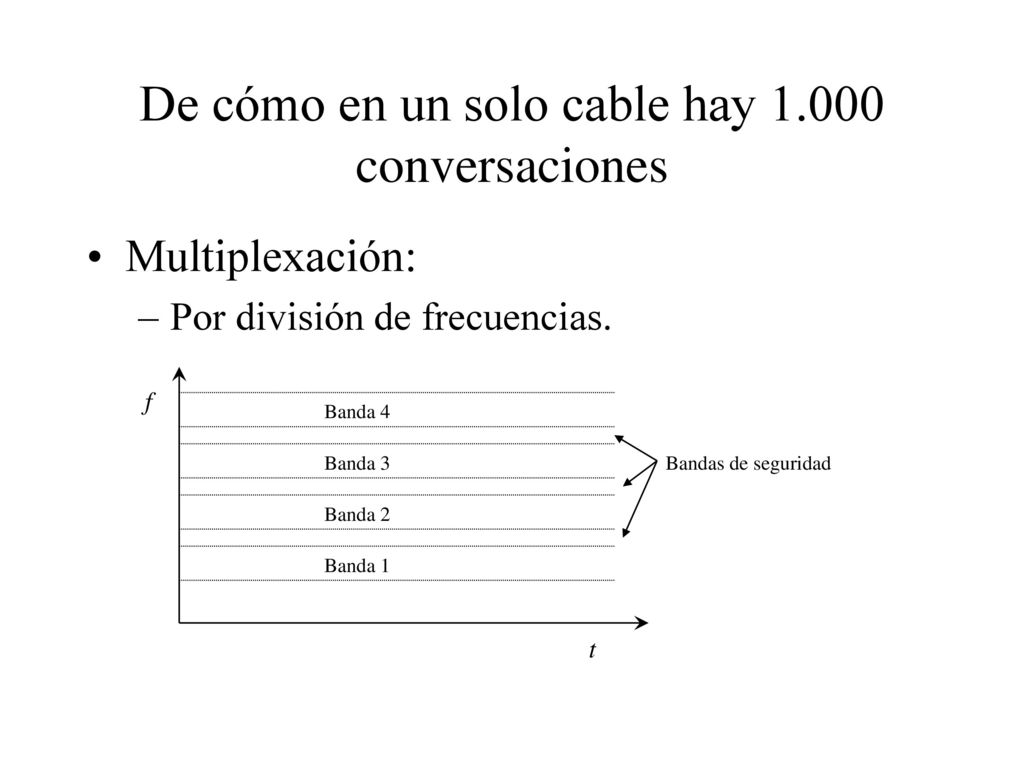

10 De cómo en un solo cable hay 1.000 conversaciones
Multiplexación: Por división de frecuencias. f Banda 4 Banda 3 Bandas de seguridad Banda 2 Banda 1 t

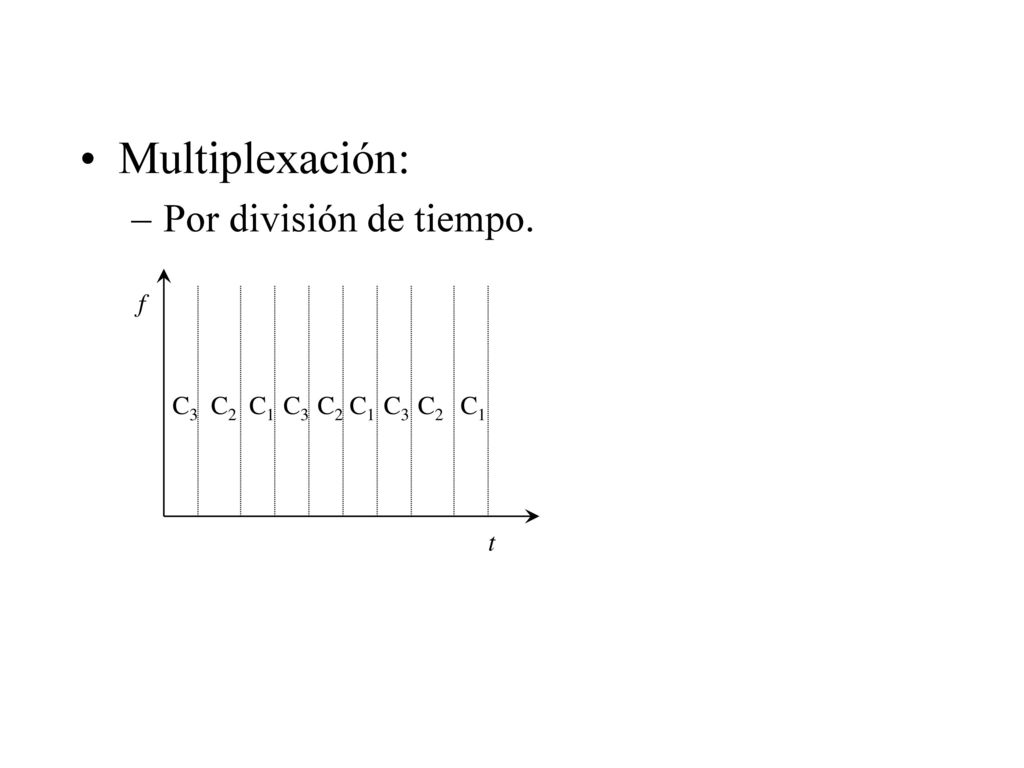

11 Multiplexación: Por división de tiempo. f C3 C2 C1 C3 C2 C1 C3 C2 C1 t

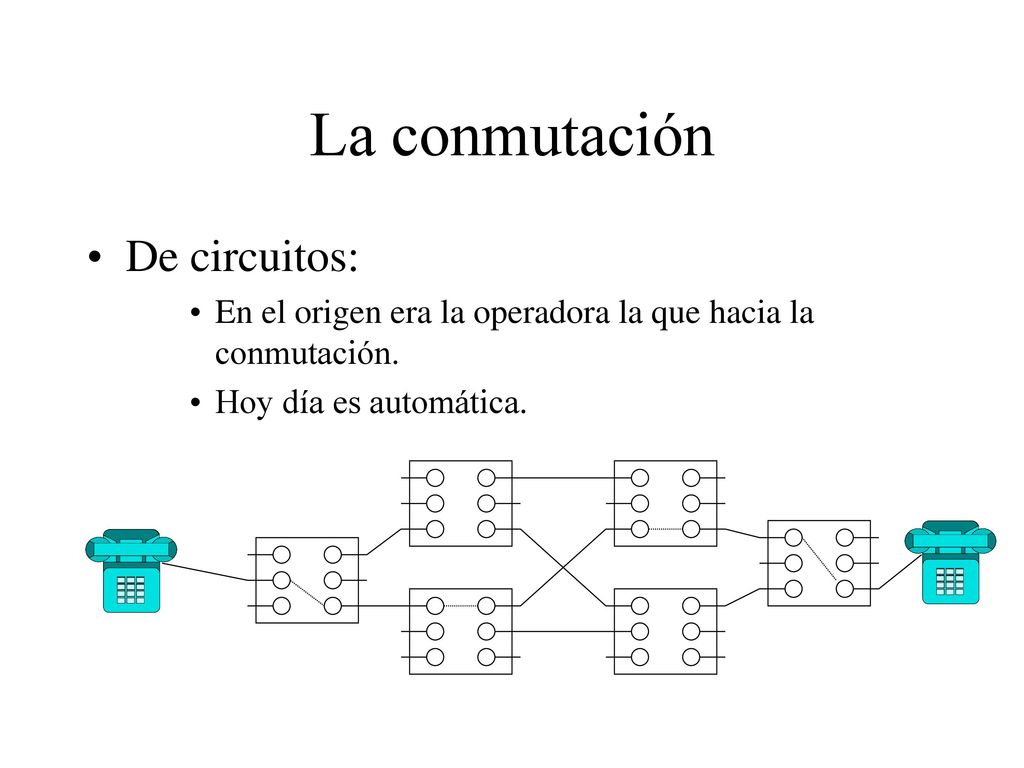

12 La conmutación De circuitos:
En el origen era la operadora la que hacia la conmutación. Hoy día es automática.

13 De paquetes nodo nodo nodo nodo nodo nodo nodo nodo nodo nodo nodo

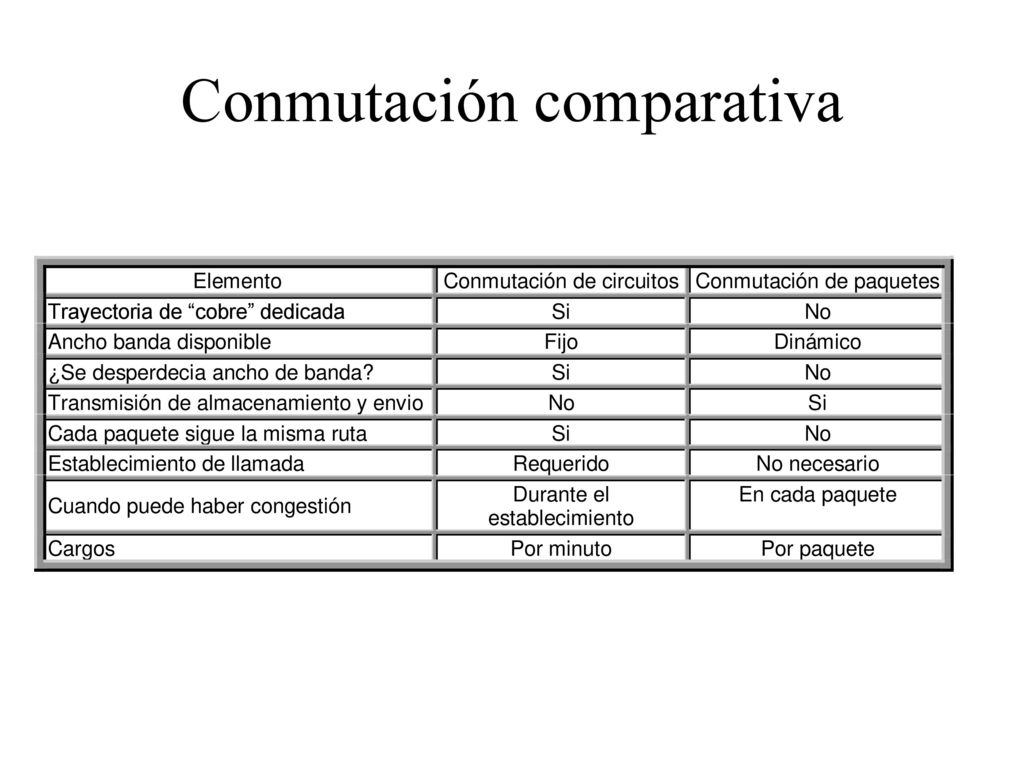

14 Conmutación comparativa

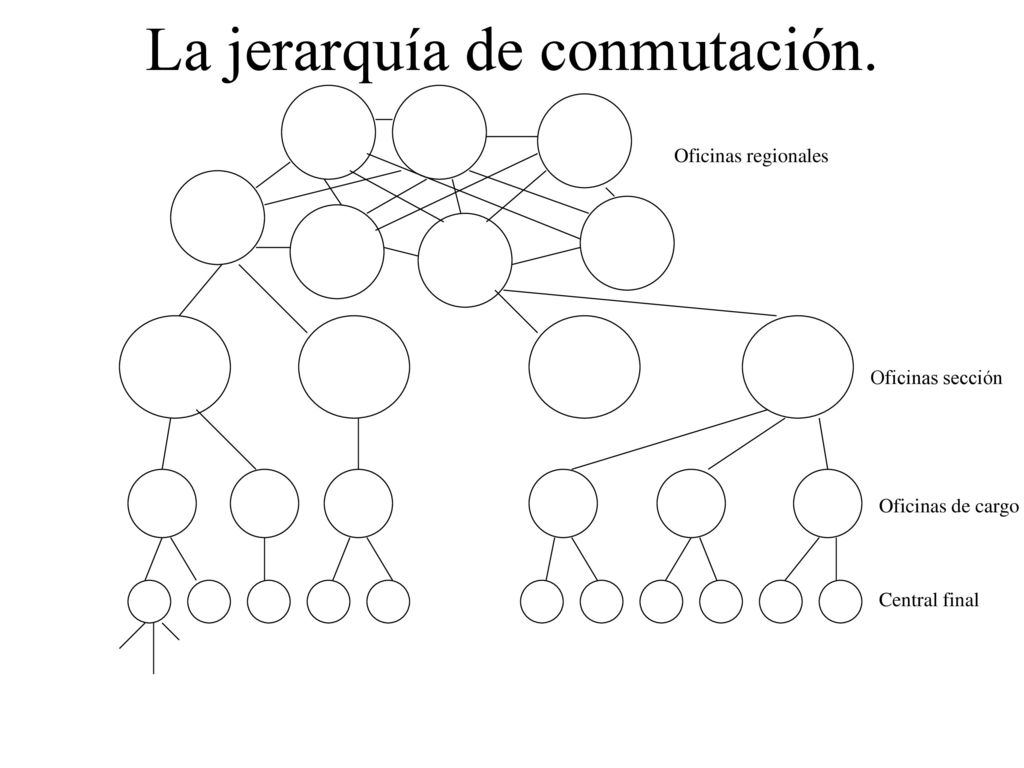

15 La jerarquía de conmutación.
Oficinas regionales Oficinas sección Oficinas de cargo Central final

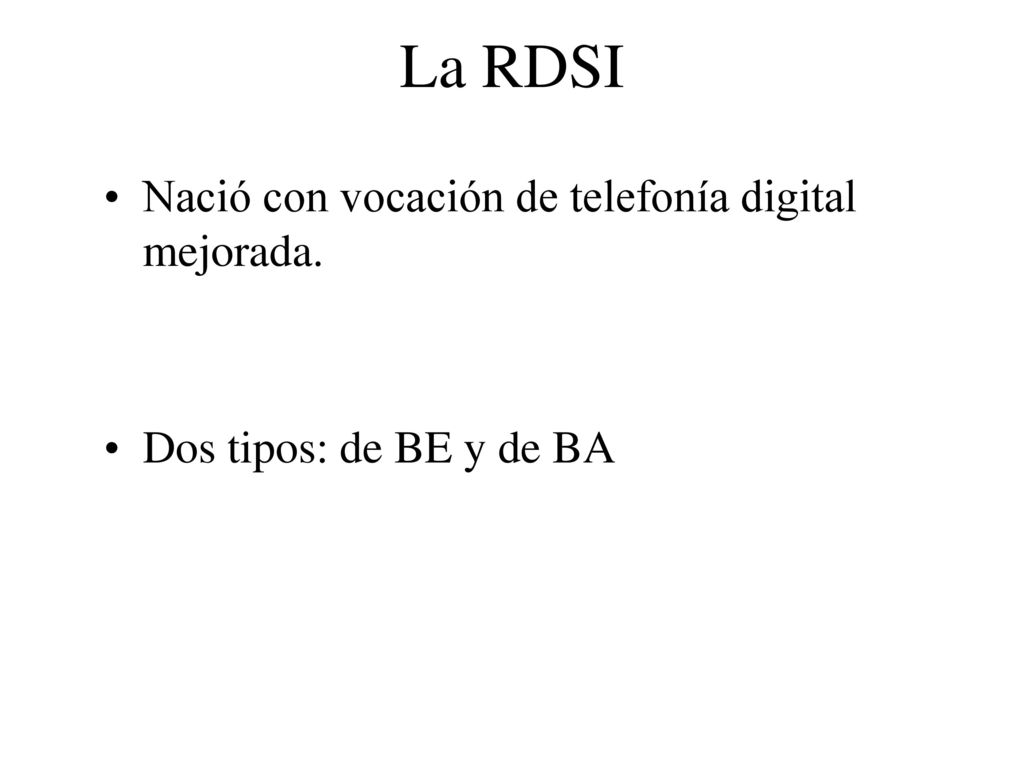

16 La RDSI Nació con vocación de telefonía digital mejorada.
Dos tipos: de BE y de BA

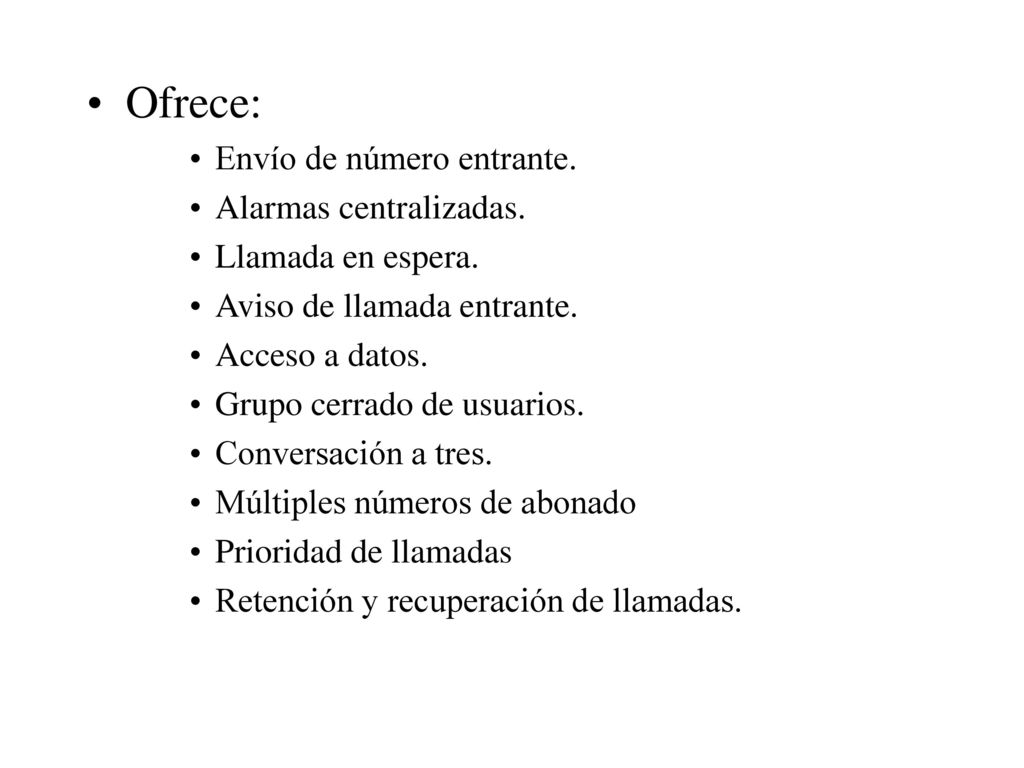

17 Ofrece: Envío de número entrante. Alarmas centralizadas.
Llamada en espera. Aviso de llamada entrante. Acceso a datos. Grupo cerrado de usuarios. Conversación a tres. Múltiples números de abonado Prioridad de llamadas Retención y recuperación de llamadas.

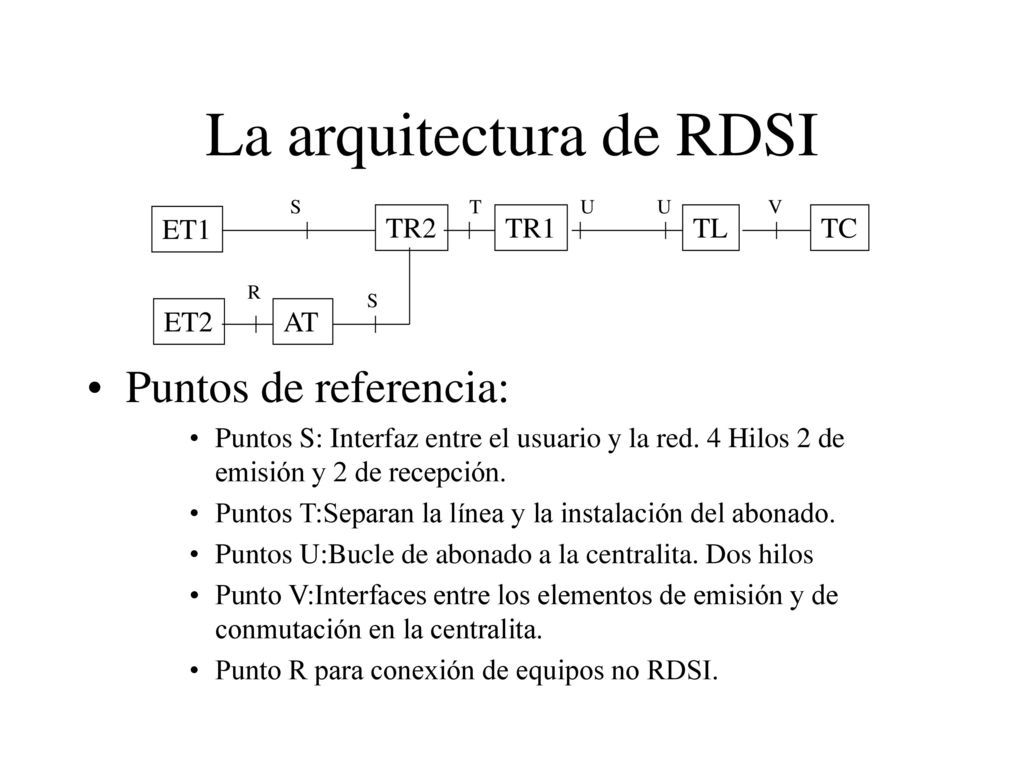

18 La arquitectura de RDSI
V ET1 TR2 TR1 TL TC Puntos de referencia: Puntos S: Interfaz entre el usuario y la red. 4 Hilos 2 de emisión y 2 de recepción. Puntos T:Separan la línea y la instalación del abonado. Puntos U:Bucle de abonado a la centralita. Dos hilos Punto V:Interfaces entre los elementos de emisión y de conmutación en la centralita. Punto R para conexión de equipos no RDSI. R S ET2 AT

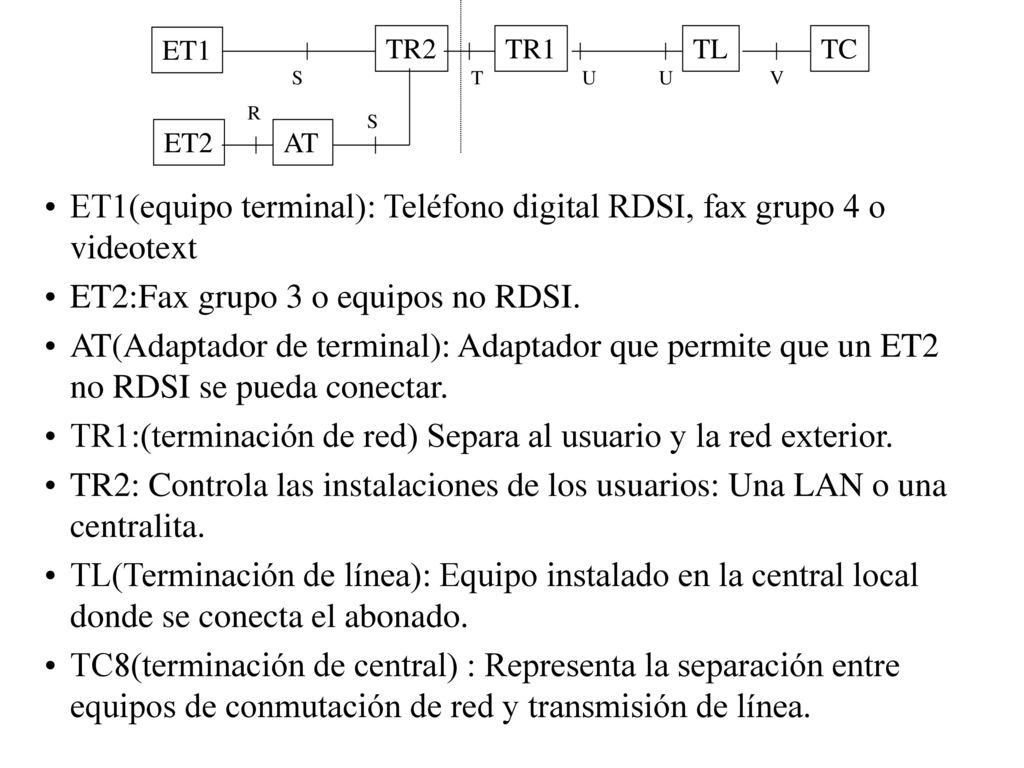

19 ET1(equipo terminal): Teléfono digital RDSI, fax grupo 4 o videotext
TR2 TR1 TL TC S T U U V R S ET2 AT ET1(equipo terminal): Teléfono digital RDSI, fax grupo 4 o videotext ET2:Fax grupo 3 o equipos no RDSI. AT(Adaptador de terminal): Adaptador que permite que un ET2 no RDSI se pueda conectar. TR1:(terminación de red) Separa al usuario y la red exterior. TR2: Controla las instalaciones de los usuarios: Una LAN o una centralita. TL(Terminación de línea): Equipo instalado en la central local donde se conecta el abonado. TC8(terminación de central) : Representa la separación entre equipos de conmutación de red y transmisión de línea.

20 Los equipos RDSI Telefonía a 3,1 Khz. Ambivalente para RDSI y RTB.
Telefonía de 7 Khz con mayor calidad de sonido con teléfonos digitales. Fax grupo 2/3 compatible con la RTB. Fax grupo 4 no compatible con el de la RTB. Teletex. Videotex. Video fijo (vídeo lento). Mensatex

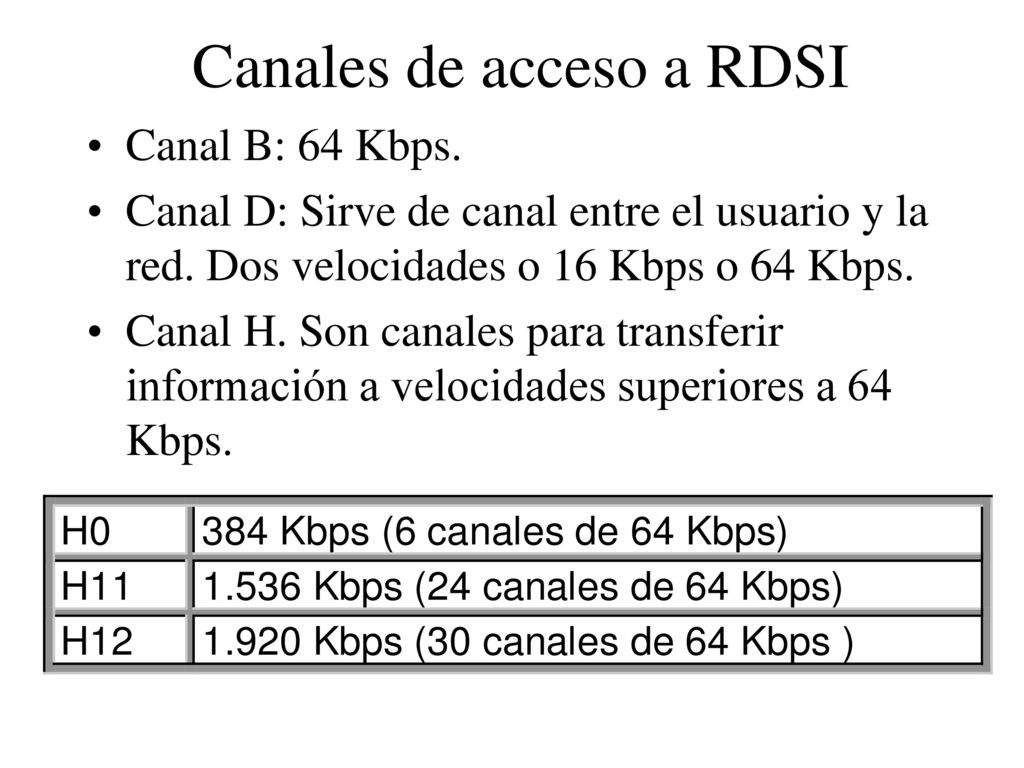

21 Canales de acceso a RDSI
Canal B: 64 Kbps. Canal D: Sirve de canal entre el usuario y la red. Dos velocidades o 16 Kbps o 64 Kbps. Canal H. Son canales para transferir información a velocidades superiores a 64 Kbps.

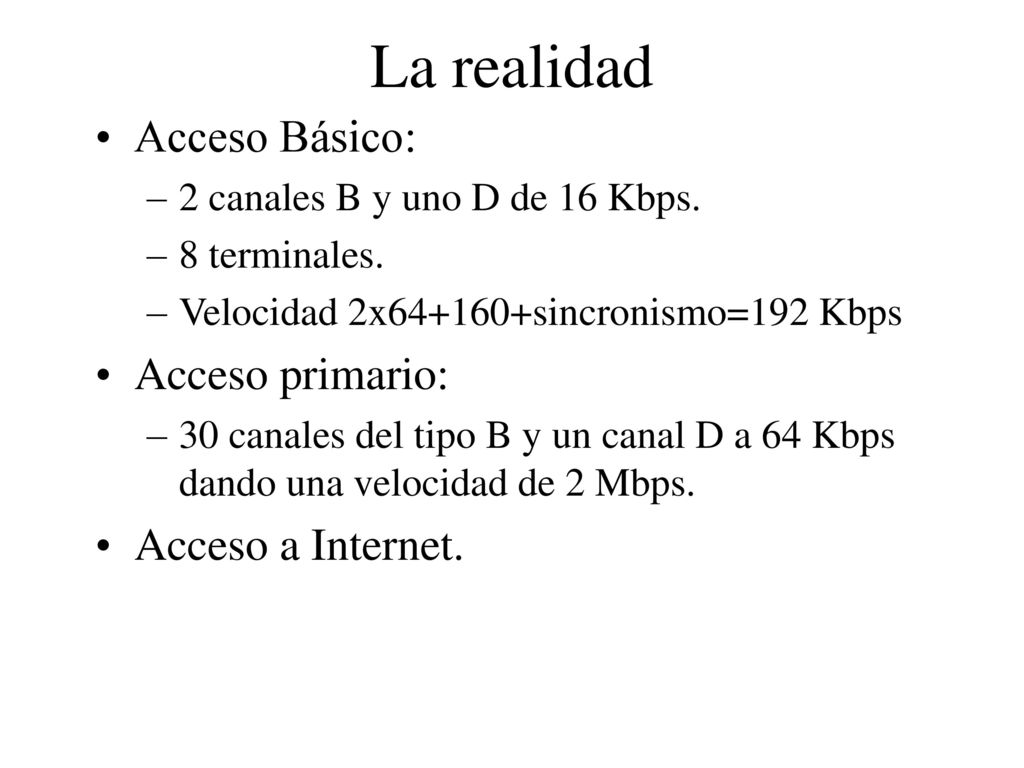

22 La realidad Acceso Básico: Acceso primario: Acceso a Internet.
2 canales B y uno D de 16 Kbps. 8 terminales. Velocidad 2x sincronismo=192 Kbps Acceso primario: 30 canales del tipo B y un canal D a 64 Kbps dando una velocidad de 2 Mbps. Acceso a Internet.

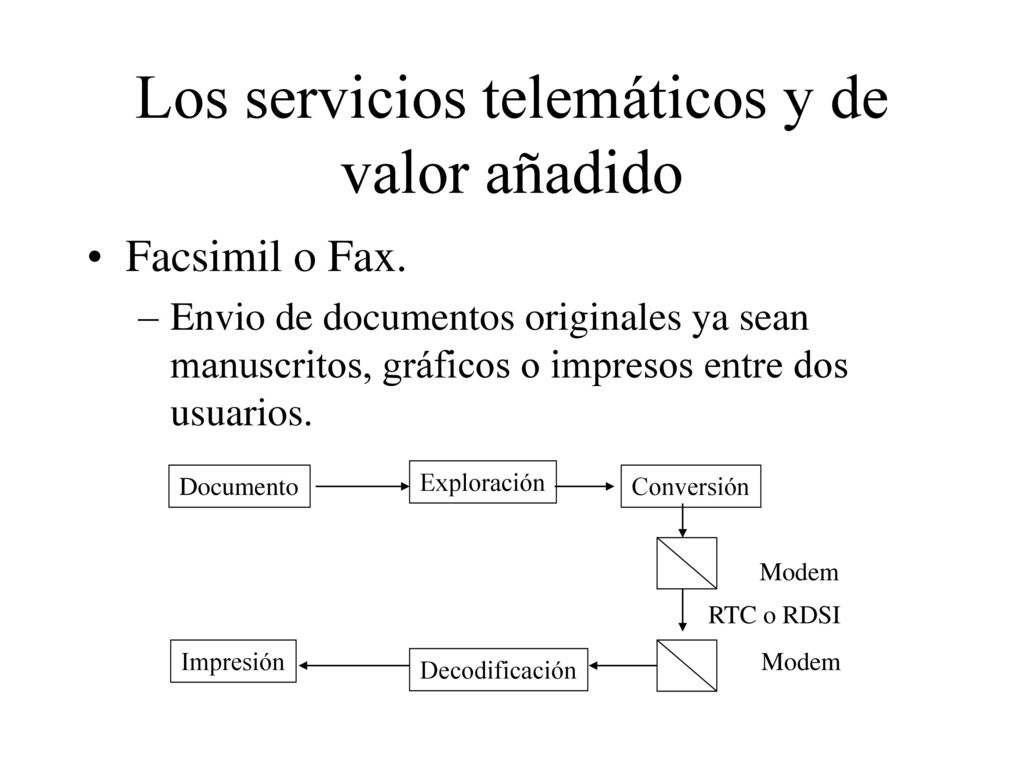

23 Los servicios telemáticos y de valor añadido
Facsimil o Fax. Envio de documentos originales ya sean manuscritos, gráficos o impresos entre dos usuarios. Documento Exploración Conversión Modem RTC o RDSI Impresión Modem Decodificación

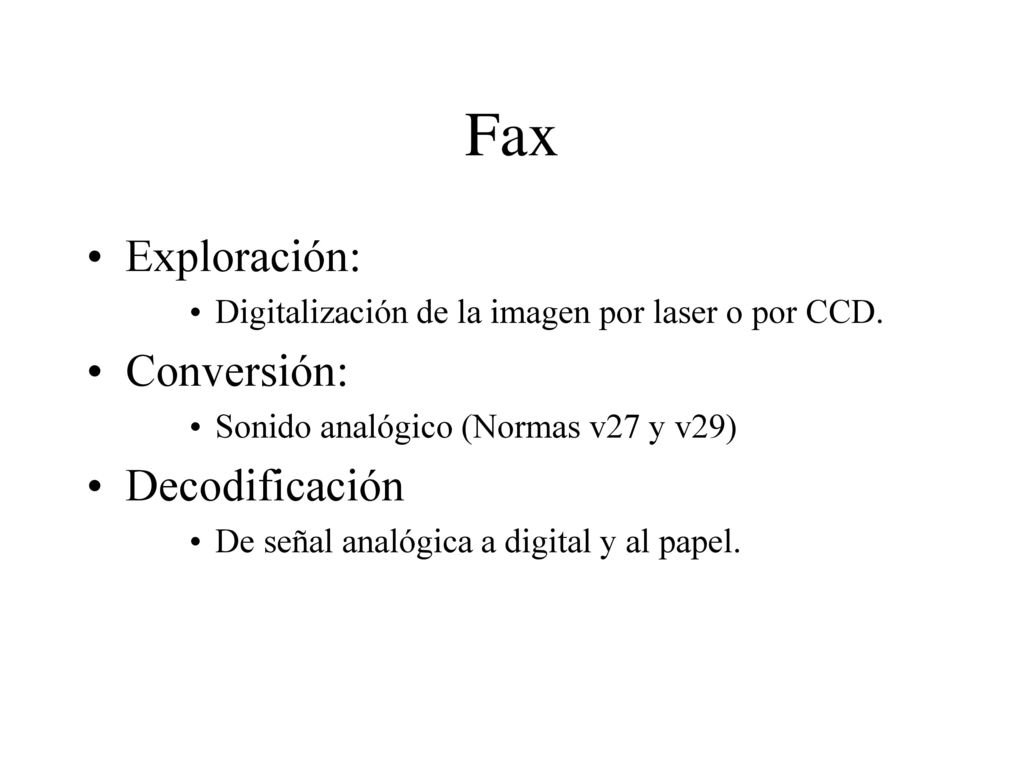

24 Fax Exploración: Conversión: Decodificación
Digitalización de la imagen por laser o por CCD. Conversión: Sonido analógico (Normas v27 y v29) Decodificación De señal analógica a digital y al papel.

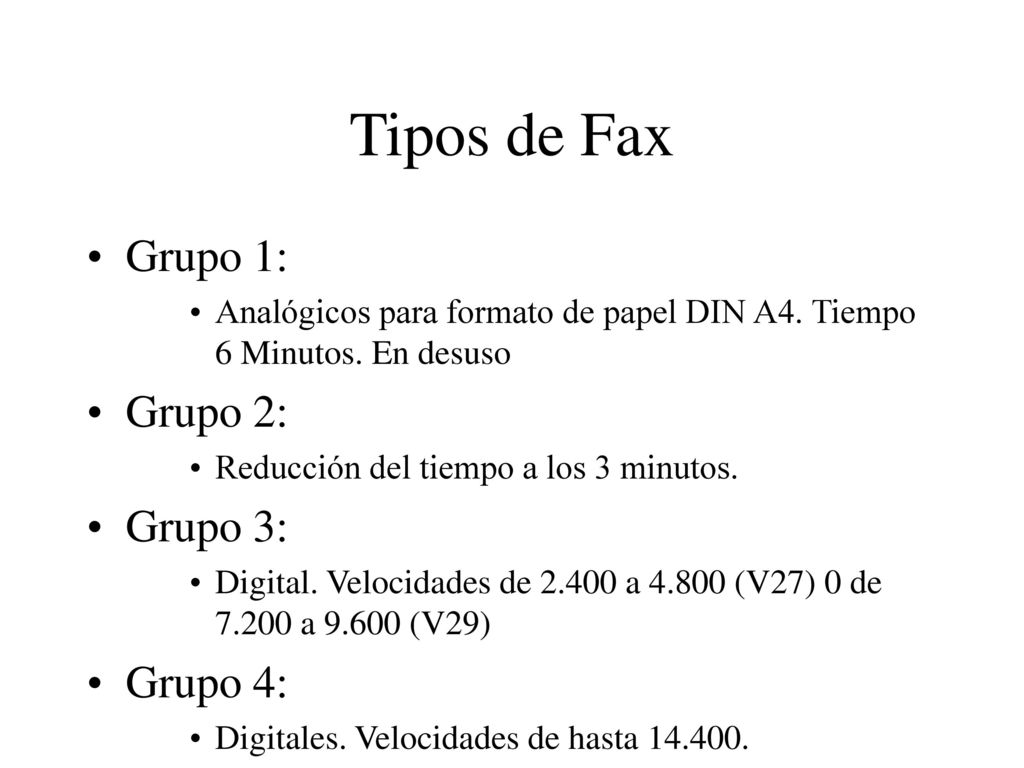

25 Tipos de Fax Grupo 1: Grupo 2: Grupo 3: Grupo 4:
Analógicos para formato de papel DIN A4. Tiempo 6 Minutos. En desuso Grupo 2: Reducción del tiempo a los 3 minutos. Grupo 3: Digital. Velocidades de a (V27) 0 de a (V29) Grupo 4: Digitales. Velocidades de hasta

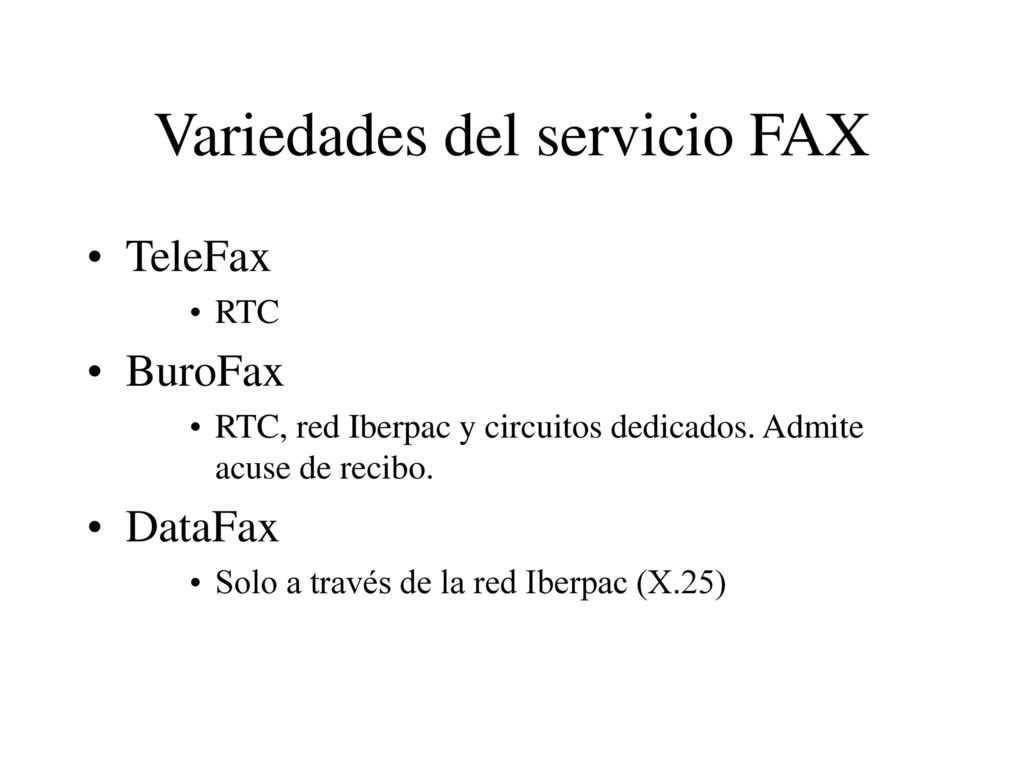

26 Variedades del servicio FAX
TeleFax RTC BuroFax RTC, red Iberpac y circuitos dedicados. Admite acuse de recibo. DataFax Solo a través de la red Iberpac (X.25)

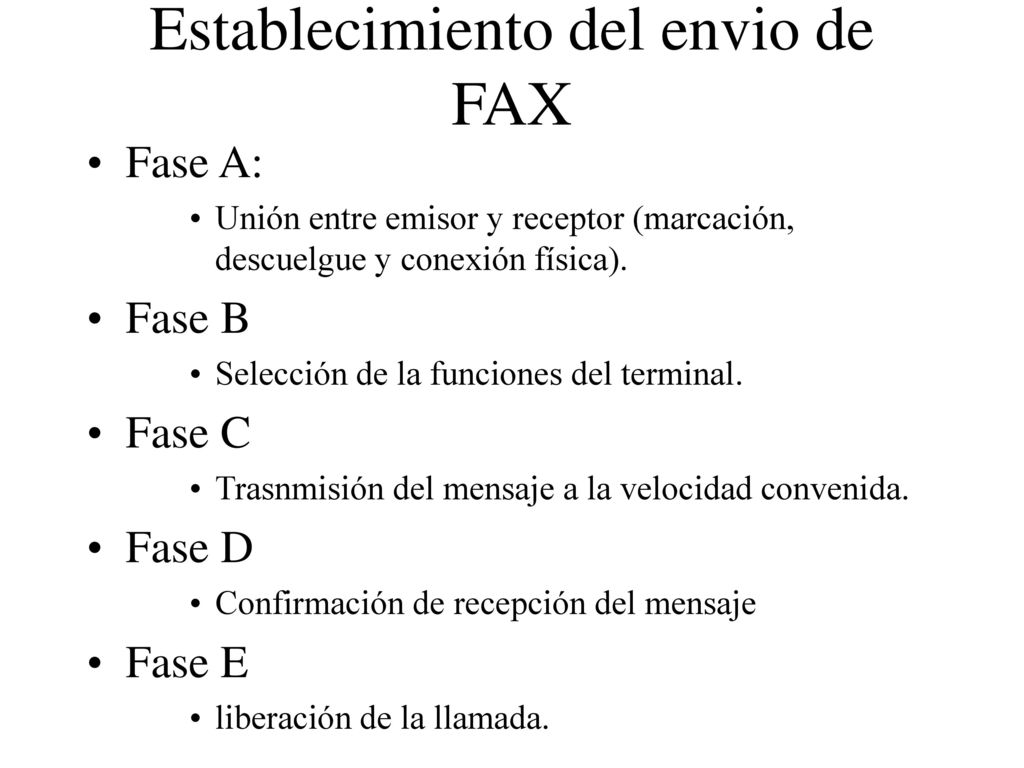

27 Establecimiento del envio de FAX
Fase A: Unión entre emisor y receptor (marcación, descuelgue y conexión física). Fase B Selección de la funciones del terminal. Fase C Trasnmisión del mensaje a la velocidad convenida. Fase D Confirmación de recepción del mensaje Fase E liberación de la llamada.

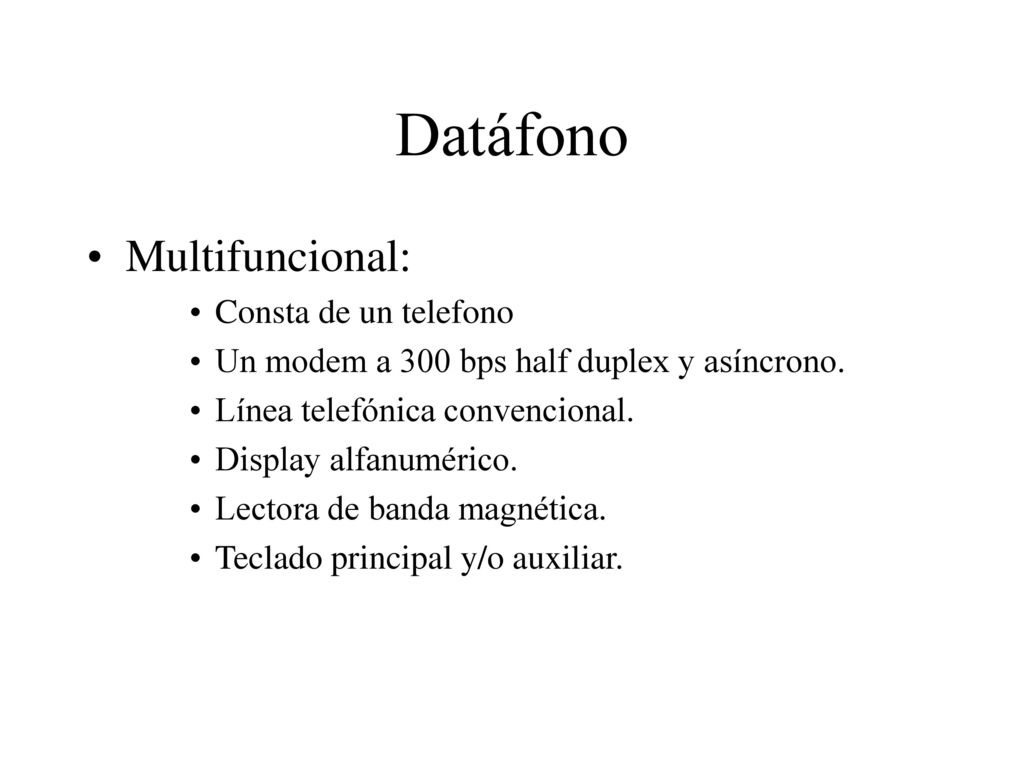

28 Datáfono Multifuncional: Consta de un telefono
Un modem a 300 bps half duplex y asíncrono. Línea telefónica convencional. Display alfanumérico. Lectora de banda magnética. Teclado principal y/o auxiliar.

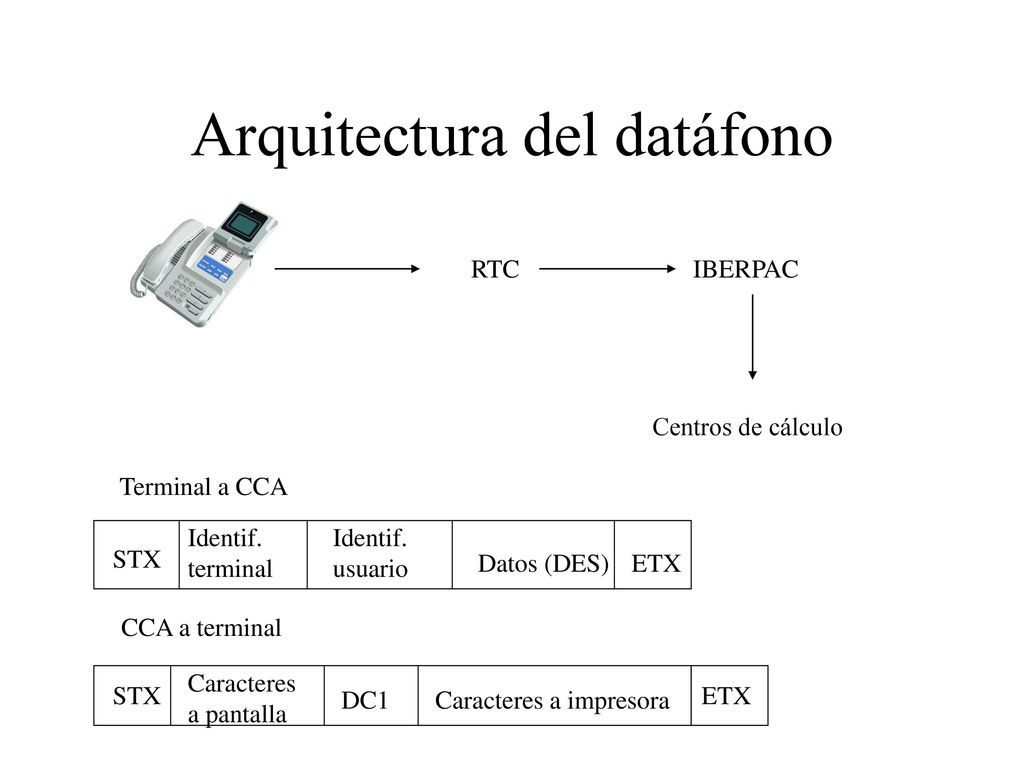

29 Arquitectura del datáfono
RTC IBERPAC Centros de cálculo Terminal a CCA STX Identif. terminal usuario Datos (DES) ETX CCA a terminal Caracteres a pantalla STX DC1 Caracteres a impresora ETX

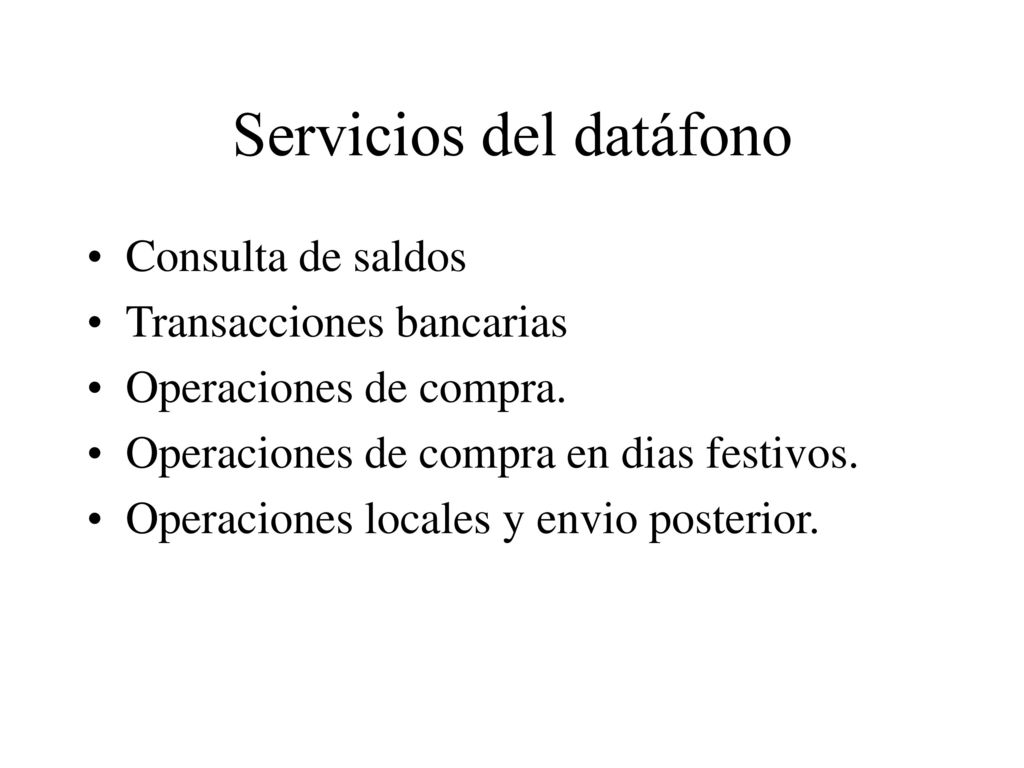

30 Servicios del datáfono
Consulta de saldos Transacciones bancarias Operaciones de compra. Operaciones de compra en dias festivos. Operaciones locales y envio posterior.

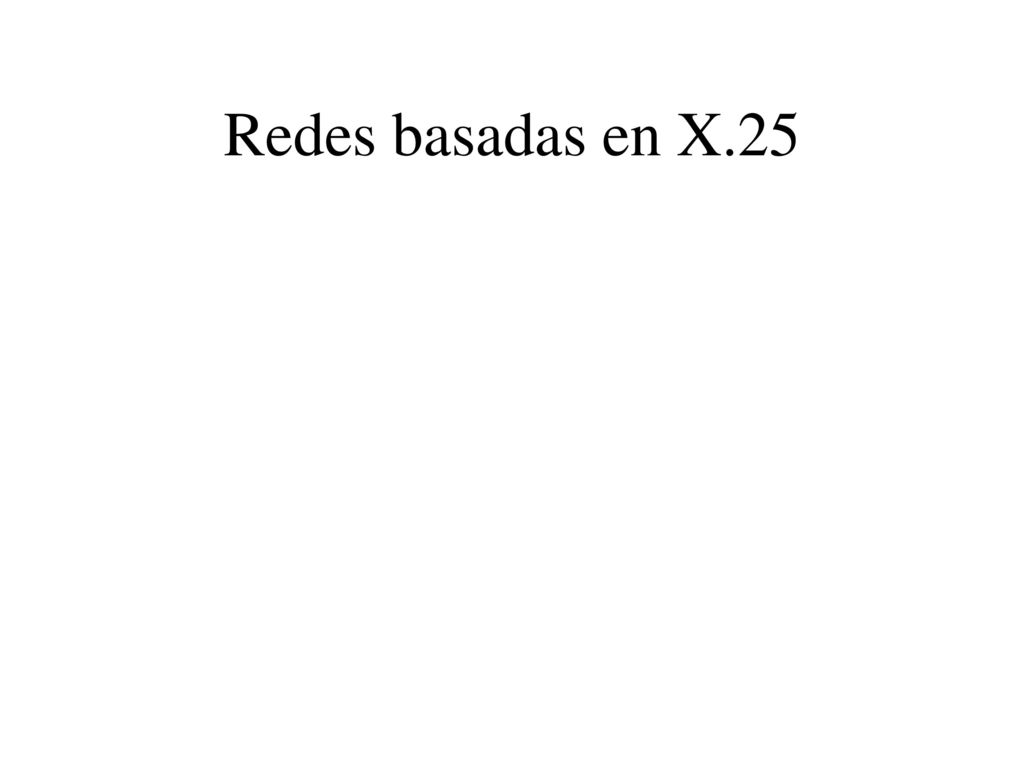

31 Redes basadas en X.25
