IFT Taller técnico sobre IP (Protocolo de Internet) y sus modalidades para el IFT.

Presentación del tema: "IFT Taller técnico sobre IP (Protocolo de Internet) y sus modalidades para el IFT."— Transcripción de la presentación:

1 IFT Taller técnico sobre IP (Protocolo de Internet) y sus modalidades para el IFT

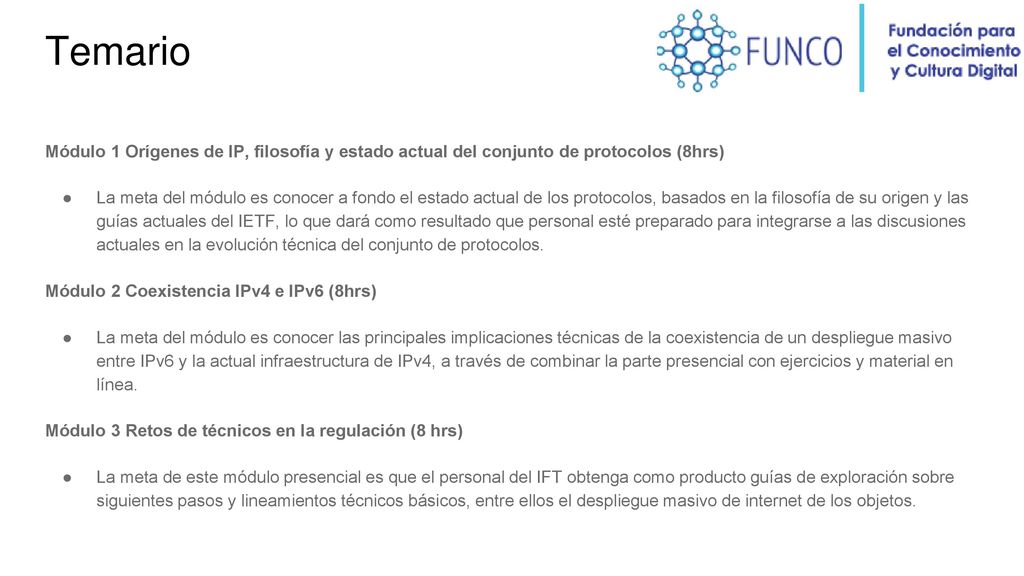

2 Temario Módulo 1 Orígenes de IP, filosofía y estado actual del conjunto de protocolos (8hrs) La meta del módulo es conocer a fondo el estado actual de los protocolos, basados en la filosofía de su origen y las guías actuales del IETF, lo que dará como resultado que personal esté preparado para integrarse a las discusiones actuales en la evolución técnica del conjunto de protocolos. Módulo 2 Coexistencia IPv4 e IPv6 (8hrs) La meta del módulo es conocer las principales implicaciones técnicas de la coexistencia de un despliegue masivo entre IPv6 y la actual infraestructura de IPv4, a través de combinar la parte presencial con ejercicios y material en línea. Módulo 3 Retos de técnicos en la regulación (8 hrs) La meta de este módulo presencial es que el personal del IFT obtenga como producto guías de exploración sobre siguientes pasos y lineamientos técnicos básicos, entre ellos el despliegue masivo de internet de los objetos.

3 Módulo 1

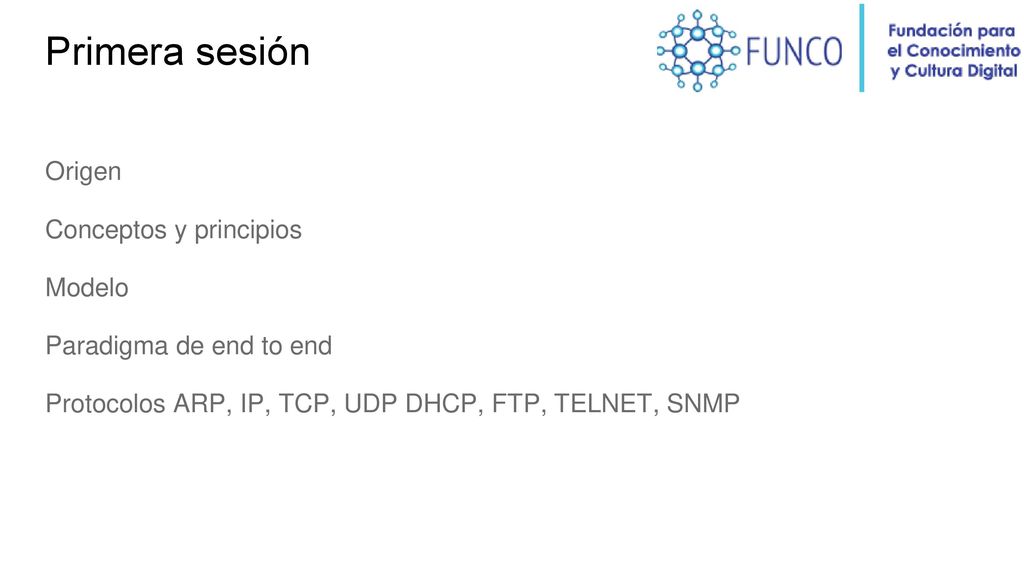

4 Primera sesión Origen Conceptos y principios Modelo
Paradigma de end to end Protocolos ARP, IP, TCP, UDP DHCP, FTP, TELNET, SNMP

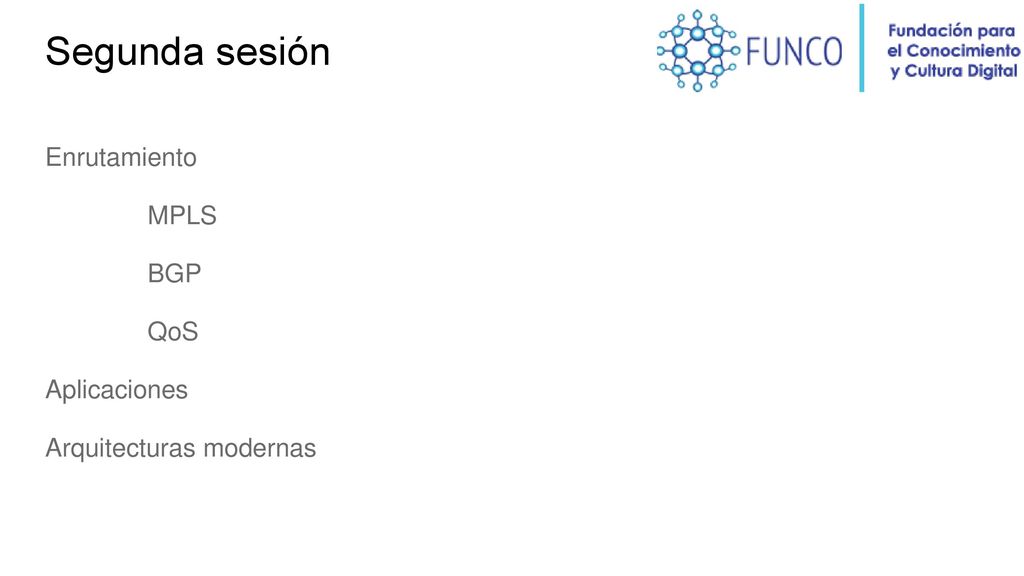

5 Segunda sesión Enrutamiento MPLS BGP QoS Aplicaciones
Arquitecturas modernas

6 Dilemas de los años 60

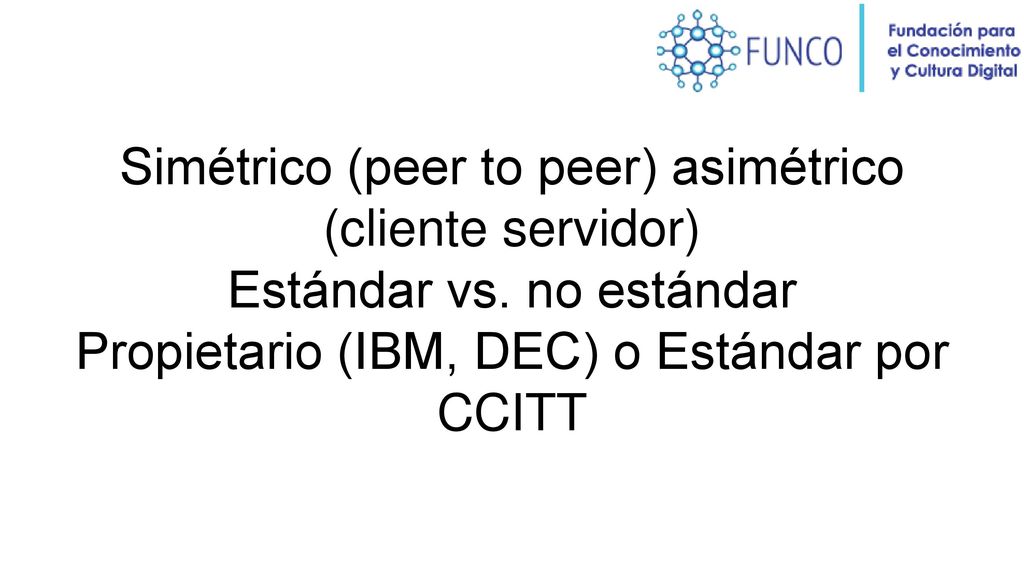

7 Simétrico (peer to peer) asimétrico (cliente servidor)
Estándar vs. no estándar Propietario (IBM, DEC) o Estándar por CCITT

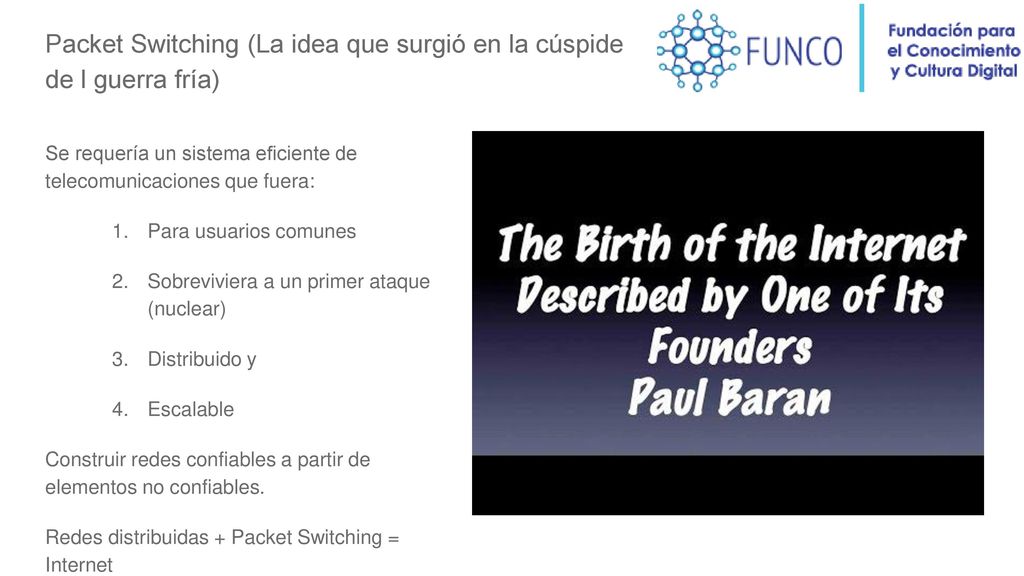

8 Packet Switching (La idea que surgió en la cúspide de l guerra fría)
Se requería un sistema eficiente de telecomunicaciones que fuera: Para usuarios comunes Sobreviviera a un primer ataque (nuclear) Distribuido y Escalable Construir redes confiables a partir de elementos no confiables. Redes distribuidas + Packet Switching = Internet

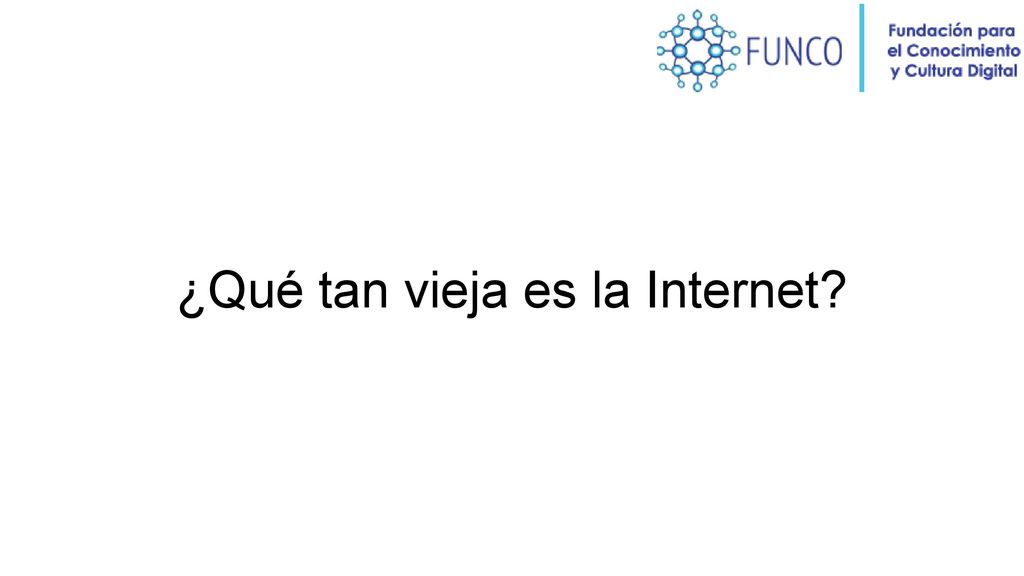

9 ¿Qué tan vieja es la Internet?

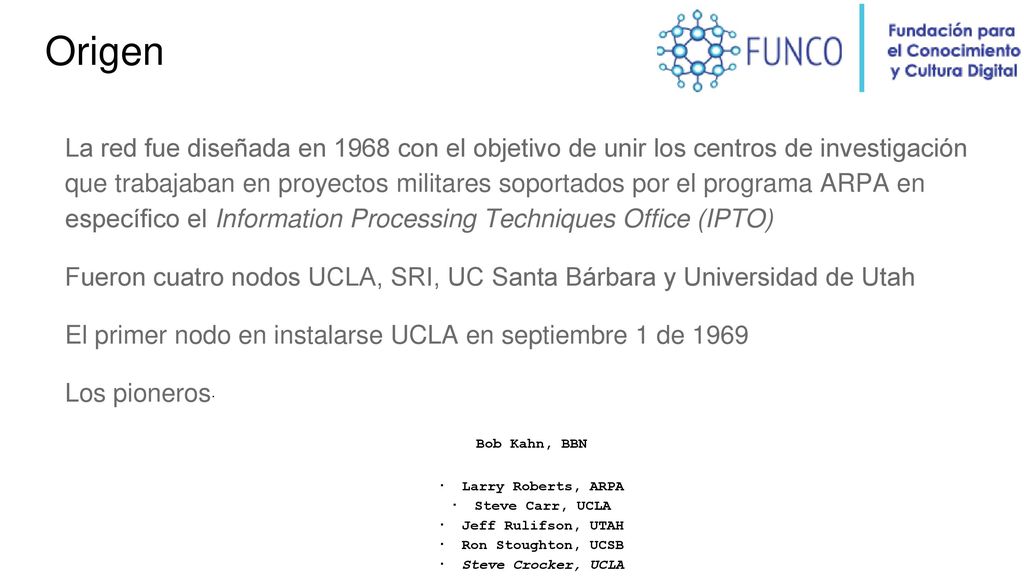

10 Origen La red fue diseñada en 1968 con el objetivo de unir los centros de investigación que trabajaban en proyectos militares soportados por el programa ARPA en específico el Information Processing Techniques Office (IPTO) Fueron cuatro nodos UCLA, SRI, UC Santa Bárbara y Universidad de Utah El primer nodo en instalarse UCLA en septiembre 1 de 1969 Los pioneros· Bob Kahn, BBN · Larry Roberts, ARPA · Steve Carr, UCLA · Jeff Rulifson, UTAH · Ron Stoughton, UCSB · Steve Crocker, UCLA

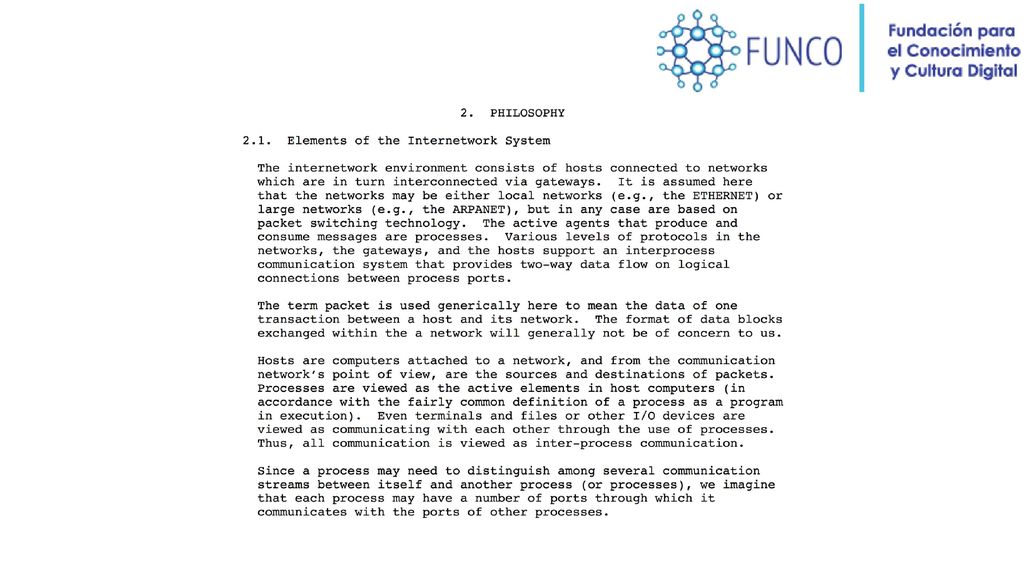

11

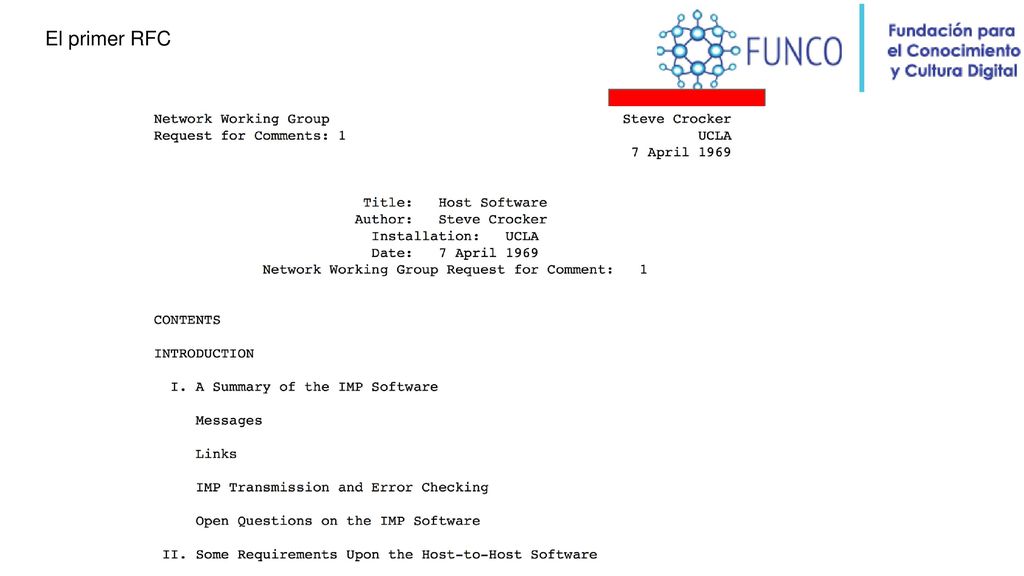

12 El primer RFC

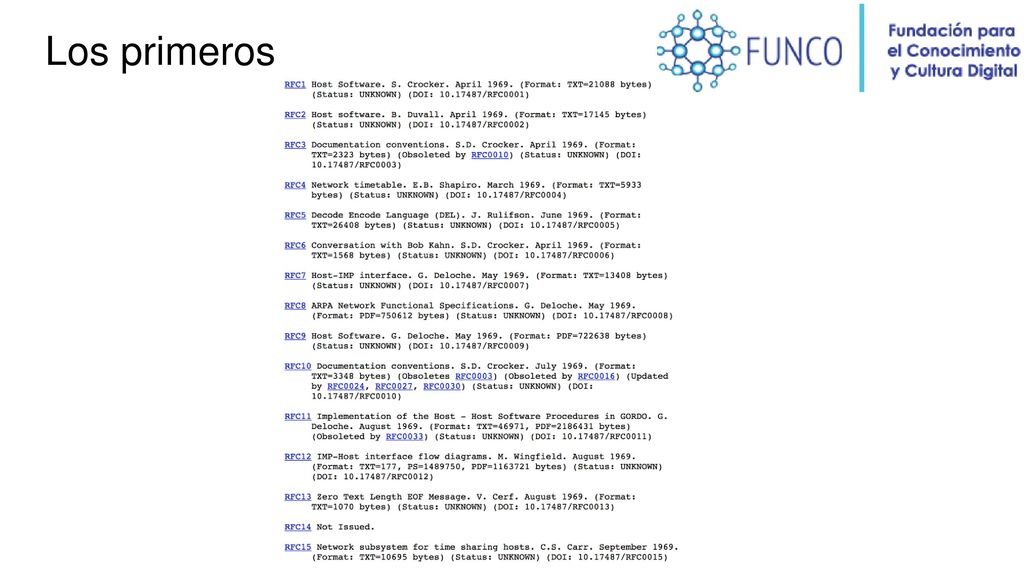

13 Los primeros

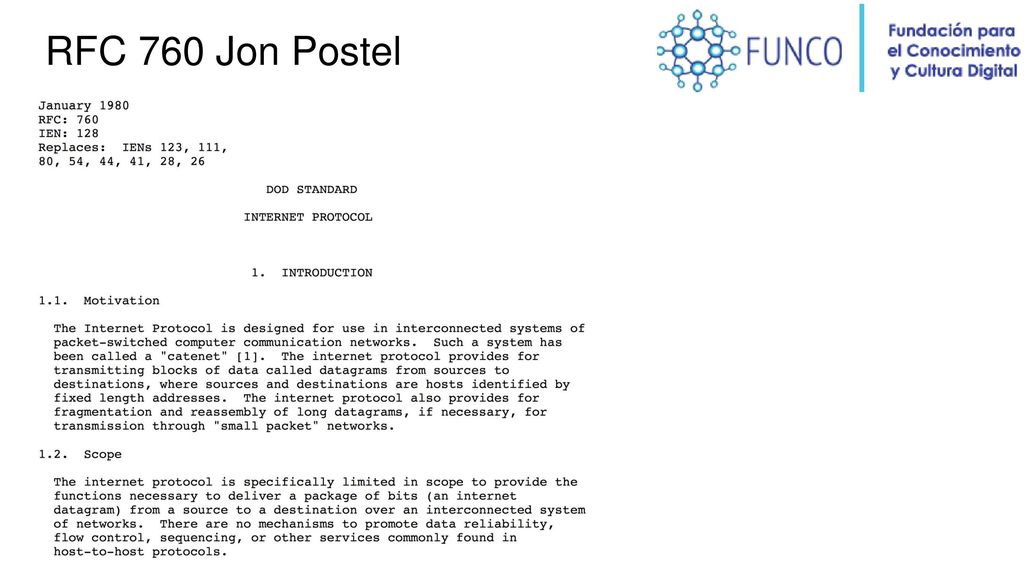

14 RFC 760 Jon Postel

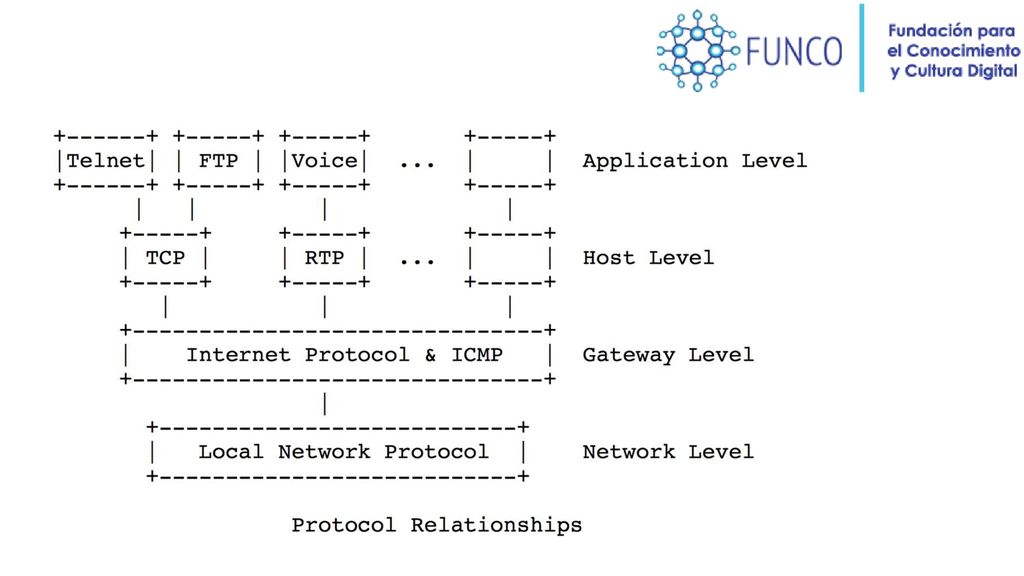

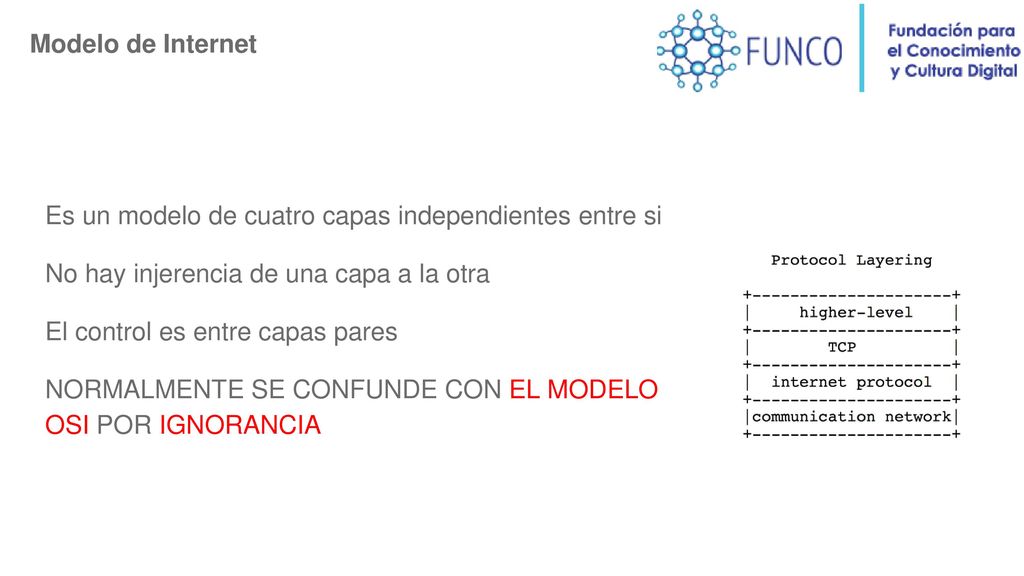

15 Modelo de Internet Es un modelo de cuatro capas independientes entre si No hay injerencia de una capa a la otra El control es entre capas pares NORMALMENTE SE CONFUNDE CON EL MODELO OSI POR IGNORANCIA

16

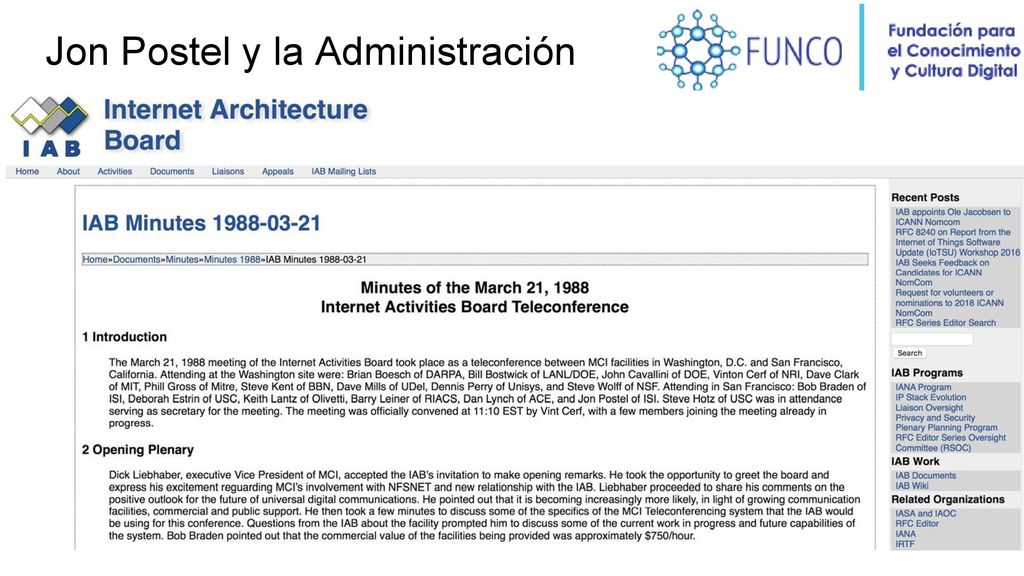

17 Jon Postel y la Administración

18 CAPA de RED Amplias Alámbricas Cobre Fibra (DWDM, SONET, SDH, PDH…..)
Satelital LTE/WiMAX………... Locales Familia 802.X En especial Ethernet CDMA IEEE P802.3bs 200 Gb/s and 400 Gb/s Ethernet Task Force. IEEE P802.3bt DTE Power via MDI over 4-Pair Task Force. IEEE P802.3ca 25 Gb/s, 50 Gb/s, and 100 Gb/s Ethernet Passive Optical Networks Task Force. IEEE P802.3cb 2.5 Gb/s and 5 Gb/s Backplane Task Force. IEEE P802.3cc 25 Gb/s Ethernet over Single-Mode Fiber Task Force. IEEE P802.3cd 50 Gb/s, 100 Gb/s, and 200 Gb/s Ethernet Task Force. IEEE P (IEEE 802.3cf) YANG Data Model Definitions Task Force IEEE P802.3cg 10 Mb/s Single Twisted Pair Ethernet Task Force. IEEE P802.3ch Multi-Gig Automotive Ethernet PHY Task Force. IEEE P802.3 Revision to IEEE Std (IEEE 802.3cj) Maintenance #12 Task Force. IEEE Beyond 10 km Optical PHYs Study Group.

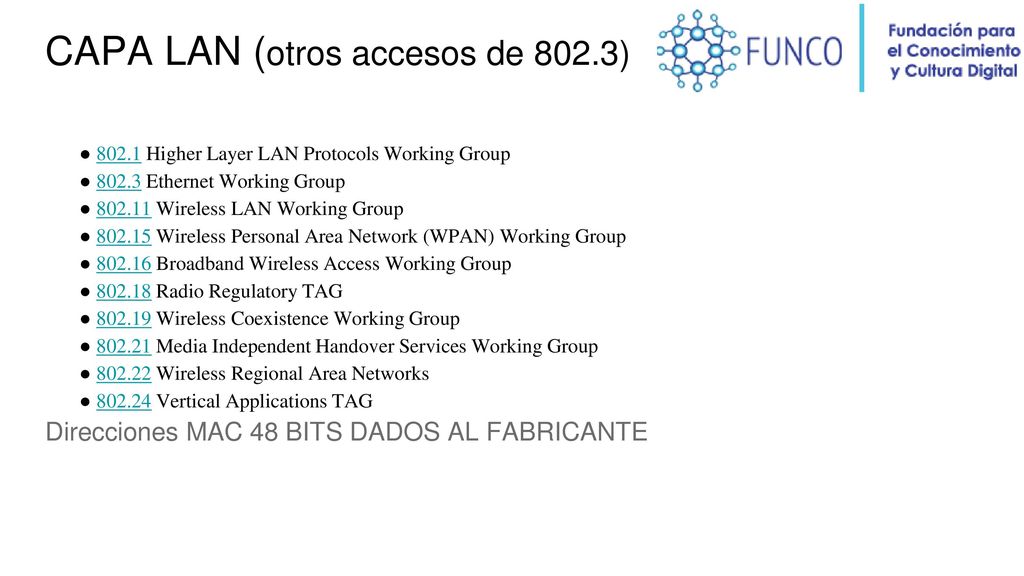

19 CAPA LAN (otros accesos de 802.3)
802.1 Higher Layer LAN Protocols Working Group 802.3 Ethernet Working Group Wireless LAN Working Group Wireless Personal Area Network (WPAN) Working Group Broadband Wireless Access Working Group Radio Regulatory TAG Wireless Coexistence Working Group Media Independent Handover Services Working Group Wireless Regional Area Networks Vertical Applications TAG Direcciones MAC 48 BITS DADOS AL FABRICANTE

20 Capa Lógica ICMP ARP IP

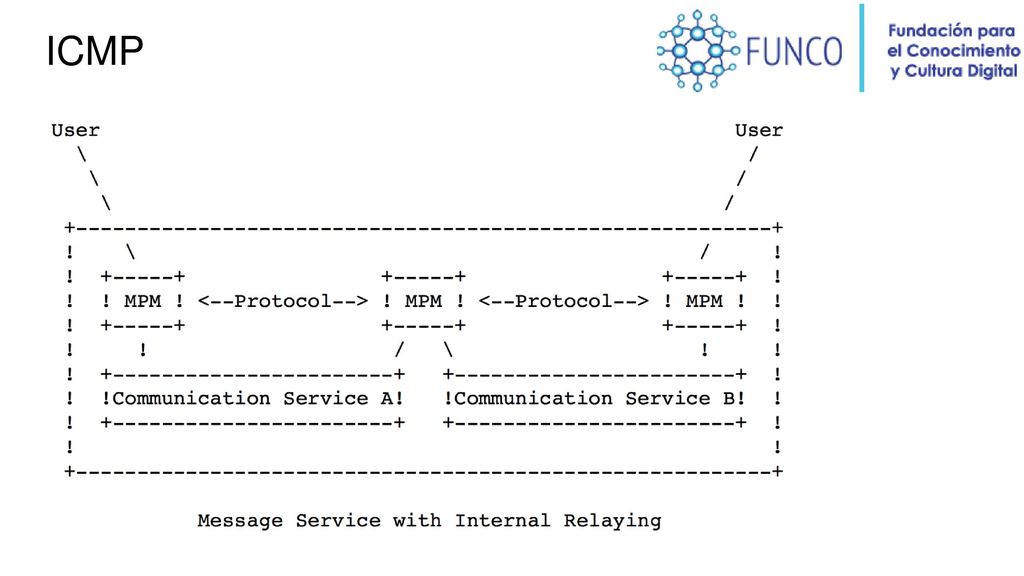

21 ICMP

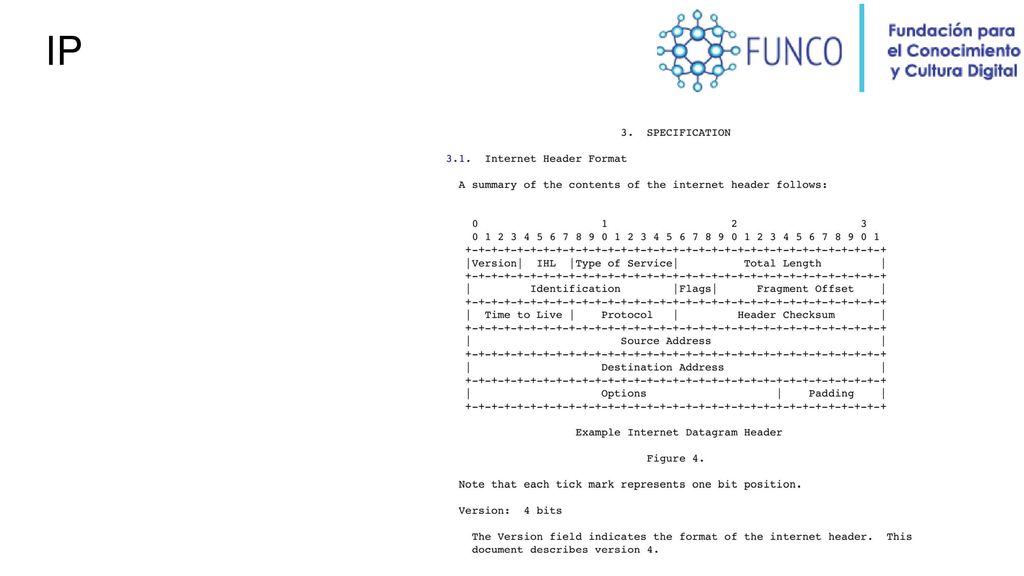

22 IP

23 Capa Lógica BASTABA CON 32 BITS

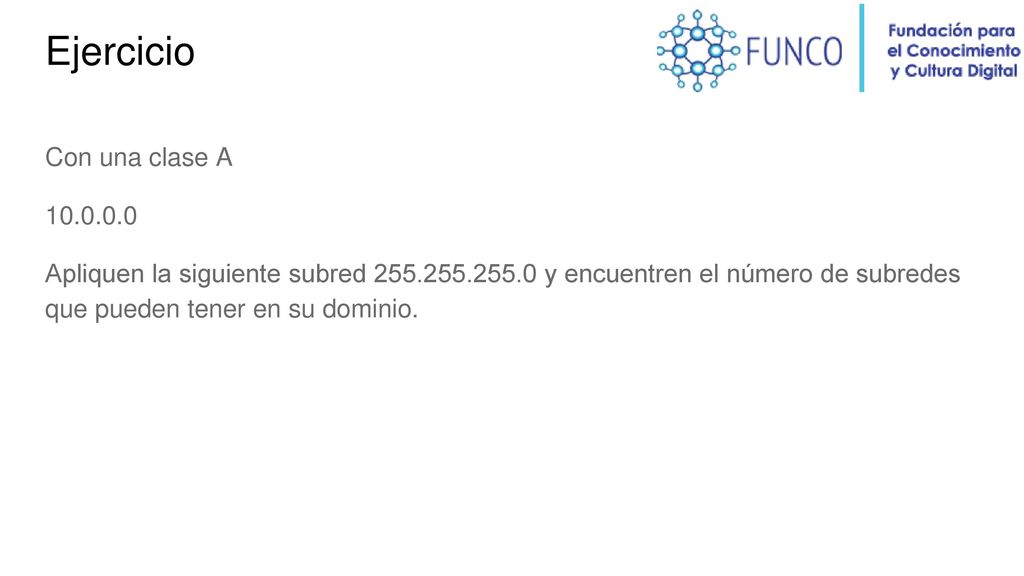

24 Ejercicio Con una clase A 10.0.0.0
Apliquen la siguiente subred y encuentren el número de subredes que pueden tener en su dominio.

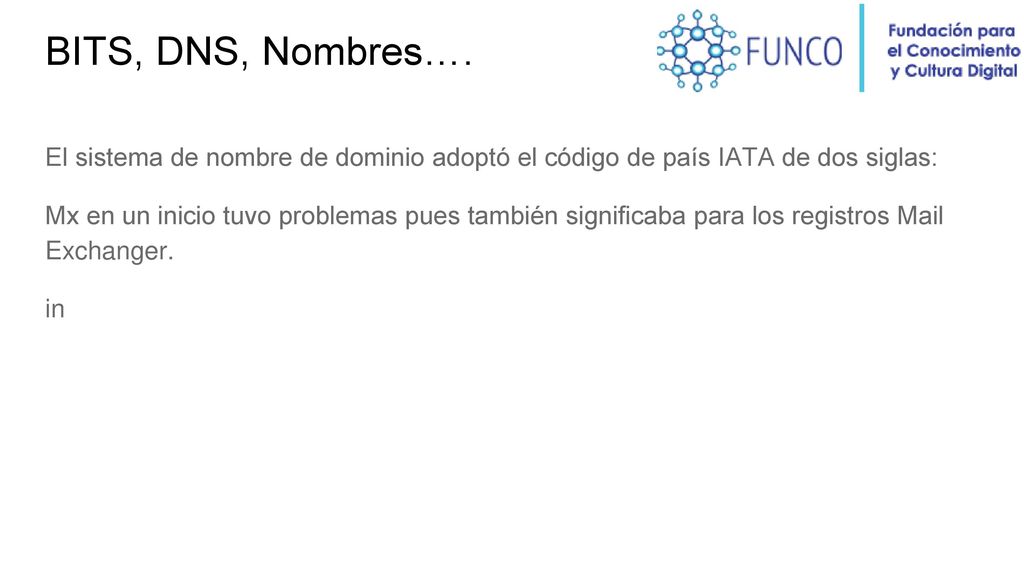

25 BITS, DNS, Nombres…. El sistema de nombre de dominio adoptó el código de país IATA de dos siglas: Mx en un inicio tuvo problemas pues también significaba para los registros Mail Exchanger. in

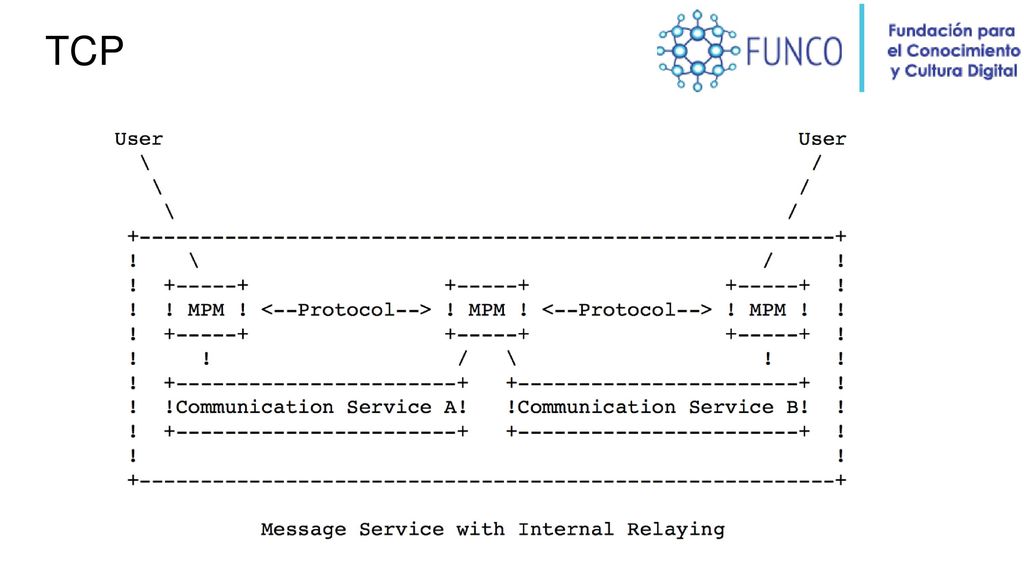

26 TCP

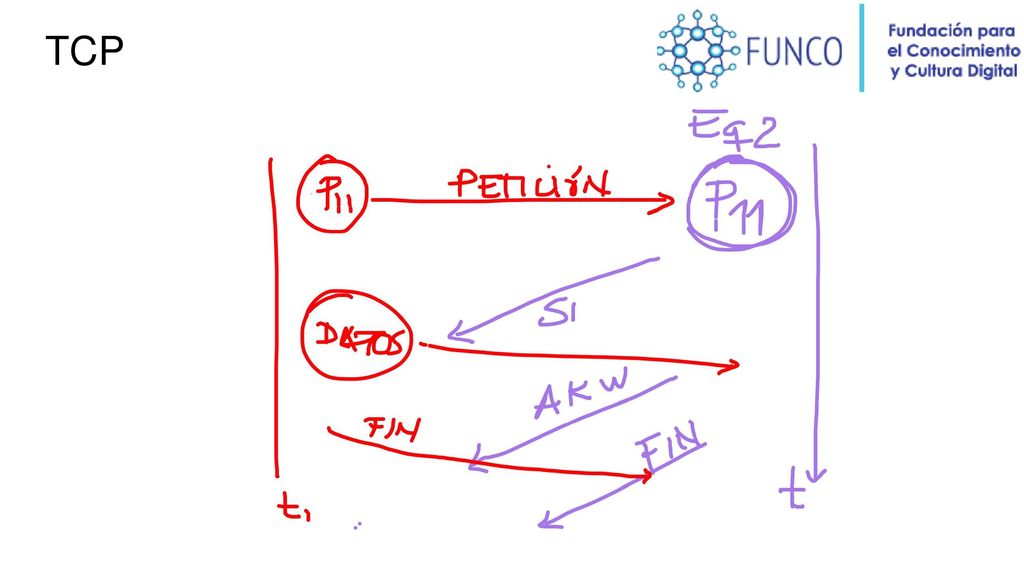

27 TCP

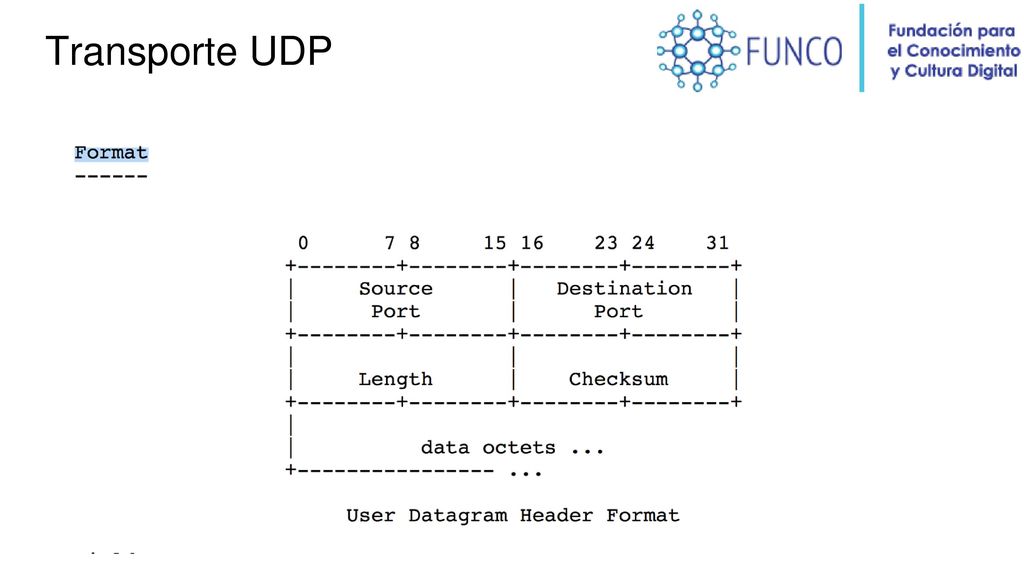

28 Transporte UDP

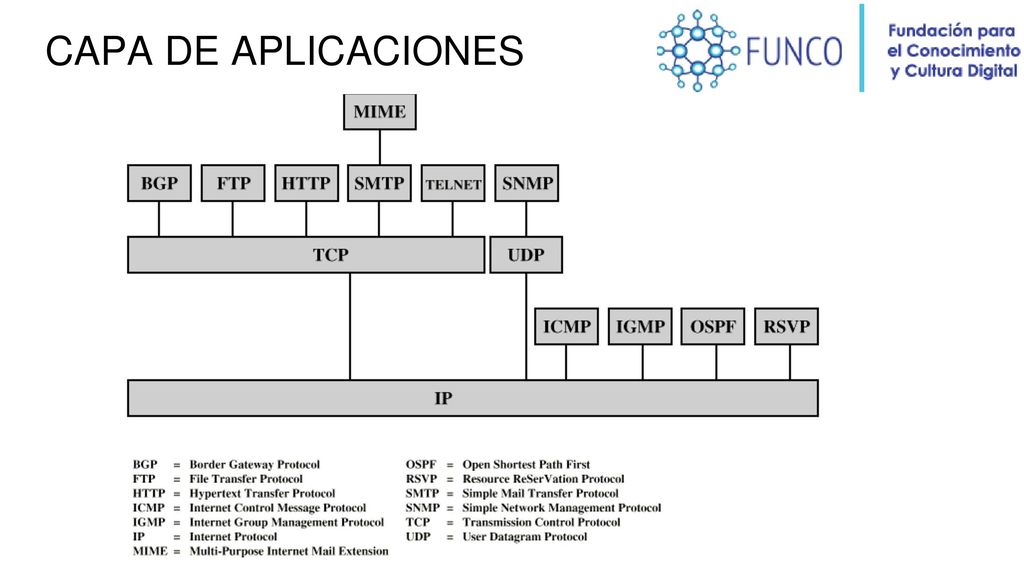

29 CAPA DE APLICACIONES

30 Puertos bien conocidos
1/tcp tcpmux Multiplexor TCP 5/tcp rje Entrada de trabajo remota 7/tcp echo Protocolo Echo (Eco) Responde con eco a llamadas remotas 9/tcp discard Protocolo Discard, elimina cualquier dato que recibe, sirve para la evaluación de conexiones 11/tcp systat Servicio del sistema para listar los puertos conectados 13/tcp daytime Protocolo Daytime, envía la fecha y hora actuales 17/tcp qotd Quote of the Day, envía la cita del día 18/tcp msp Protocolo de envío de mensajes

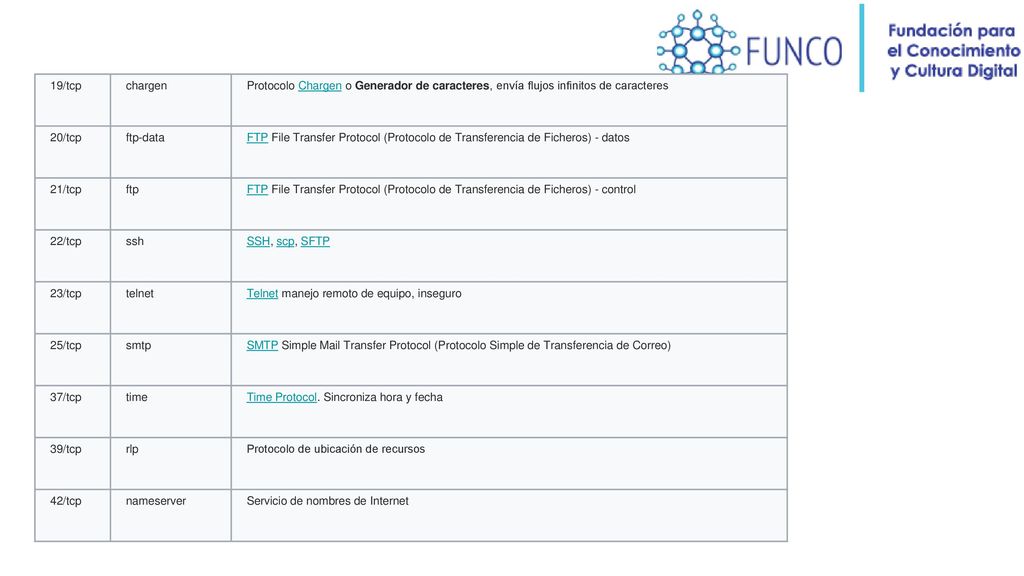

31 19/tcp chargen Protocolo Chargen o Generador de caracteres, envía flujos infinitos de caracteres 20/tcp ftp-data FTP File Transfer Protocol (Protocolo de Transferencia de Ficheros) - datos 21/tcp ftp FTP File Transfer Protocol (Protocolo de Transferencia de Ficheros) - control 22/tcp ssh SSH, scp, SFTP 23/tcp telnet Telnet manejo remoto de equipo, inseguro 25/tcp smtp SMTP Simple Mail Transfer Protocol (Protocolo Simple de Transferencia de Correo) 37/tcp time Time Protocol. Sincroniza hora y fecha 39/tcp rlp Protocolo de ubicación de recursos 42/tcp nameserver Servicio de nombres de Internet

32 Vint Cerf y Bob Kahn 1974

33 60 Hudson ST El primer gran IXP

34 World Wide Web -Tim Berners-Lee
“The original idea of the web was that it should be a collaborative space where you can communicate through sharing information”. Tim Berners-Lee
