FÁBRICA DE TURBINAS AEG

Presentaciones similares


Presentación del tema: "FÁBRICA DE TURBINAS AEG"— Transcripción de la presentación:

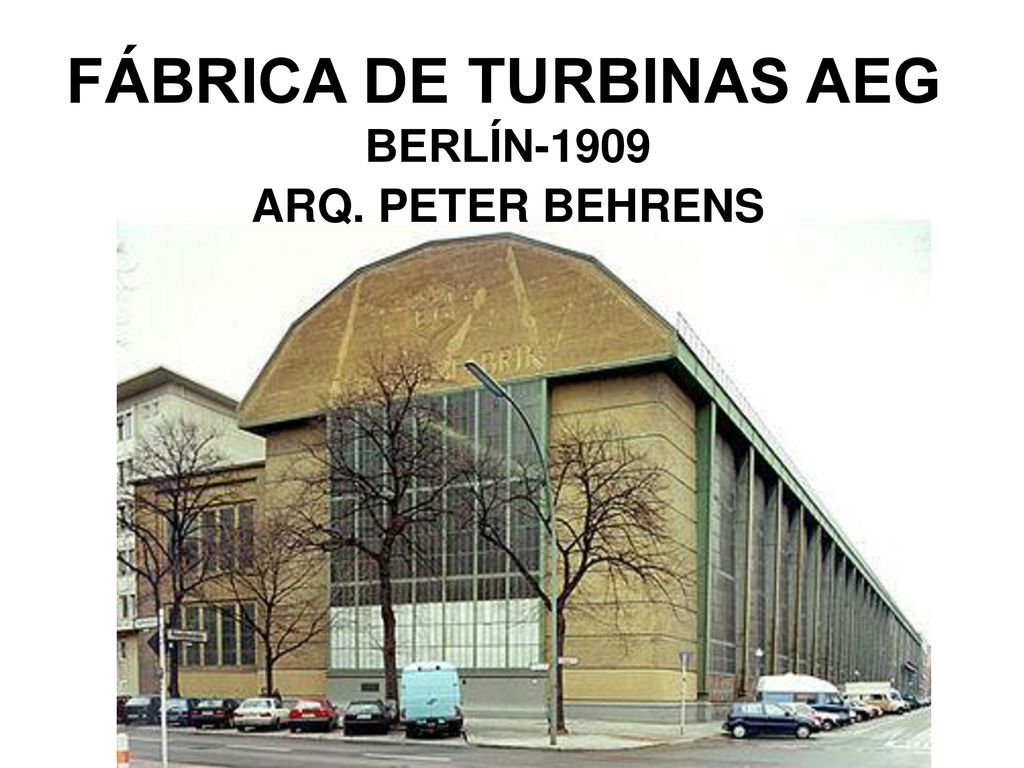

1 FÁBRICA DE TURBINAS AEG
BERLÍN-1909 ARQ. PETER BEHRENS

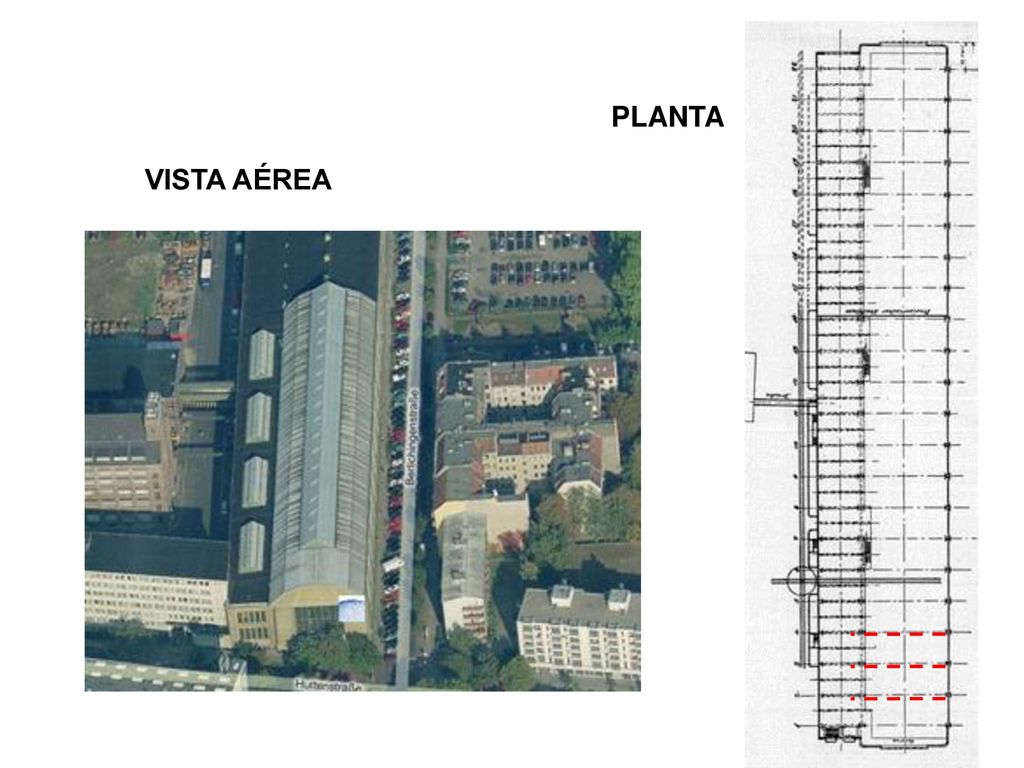

2 PLANTA VISTA AÉREA

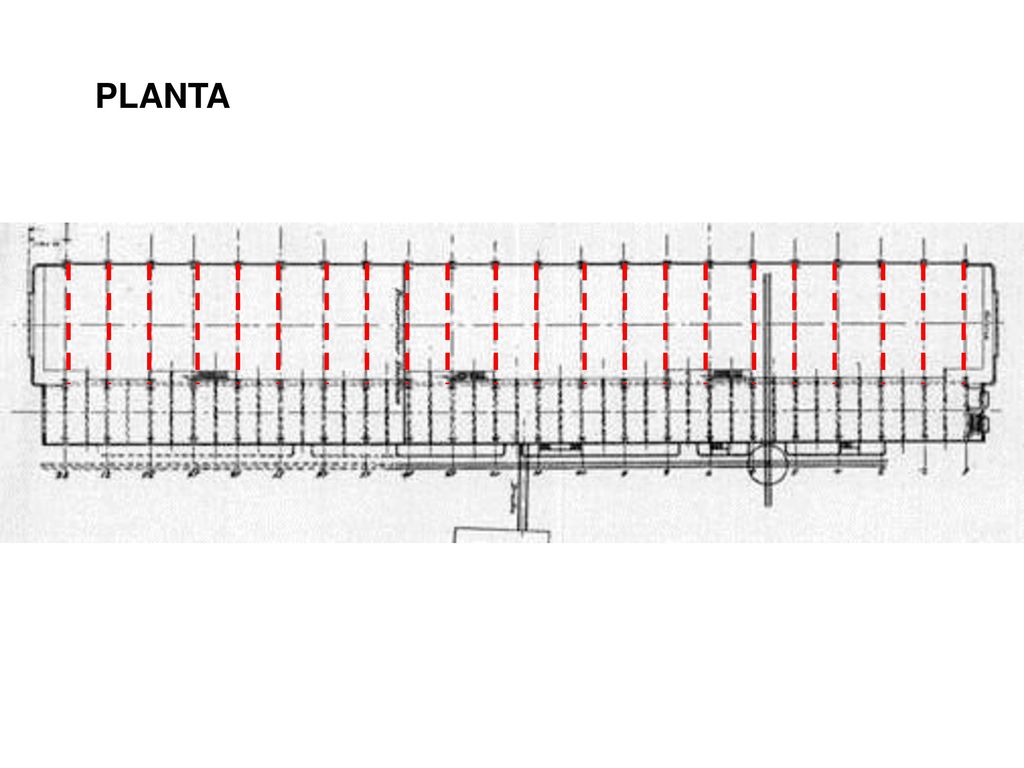

3 PLANTA

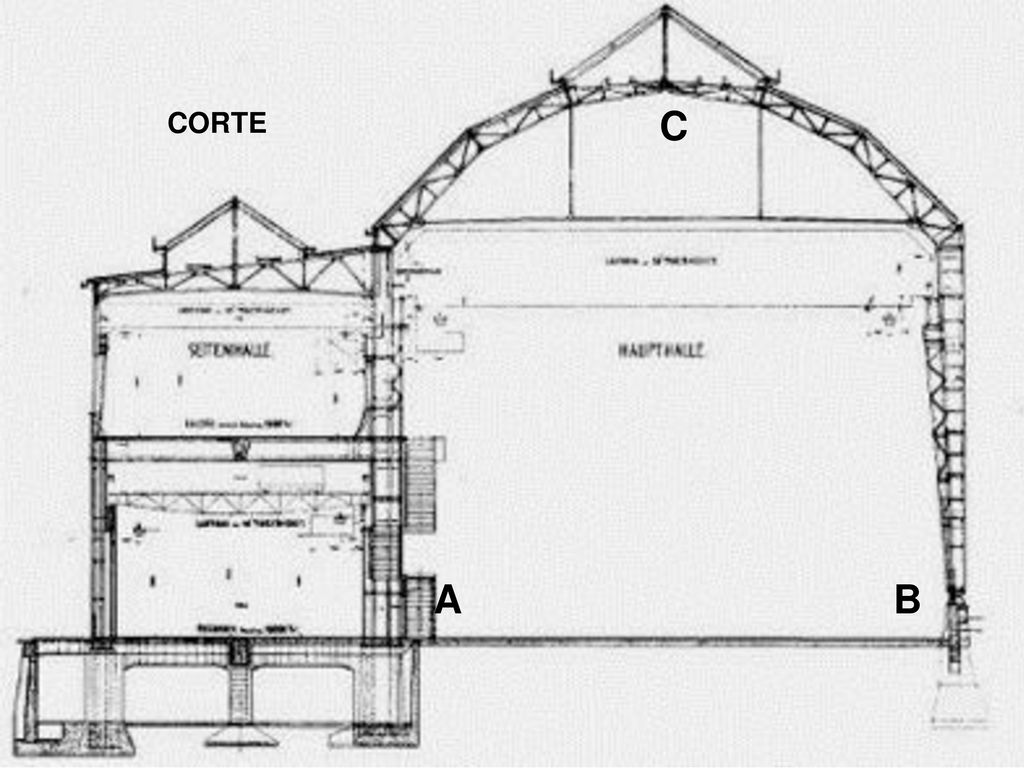

4 CORTE C A B

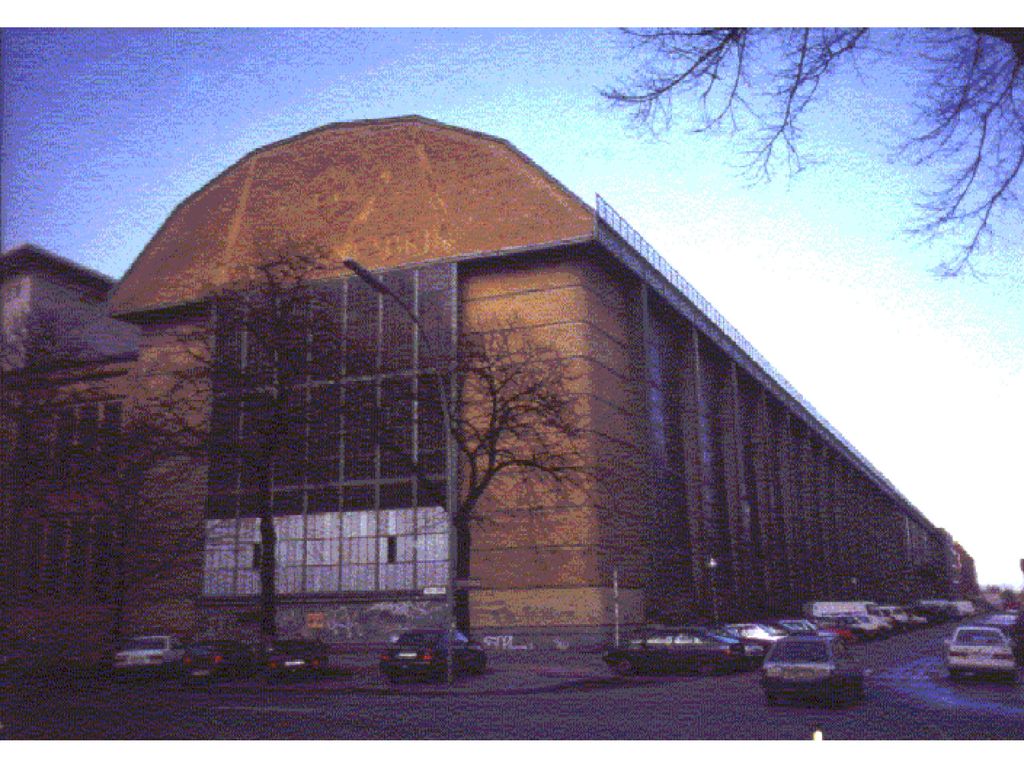

5

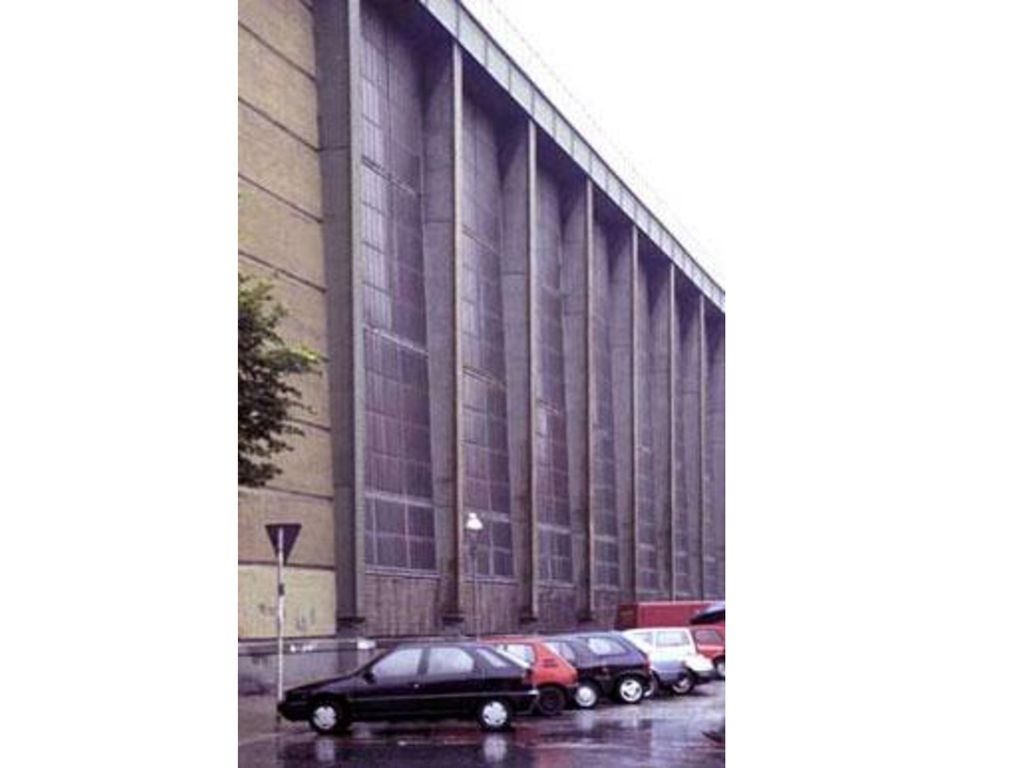

6

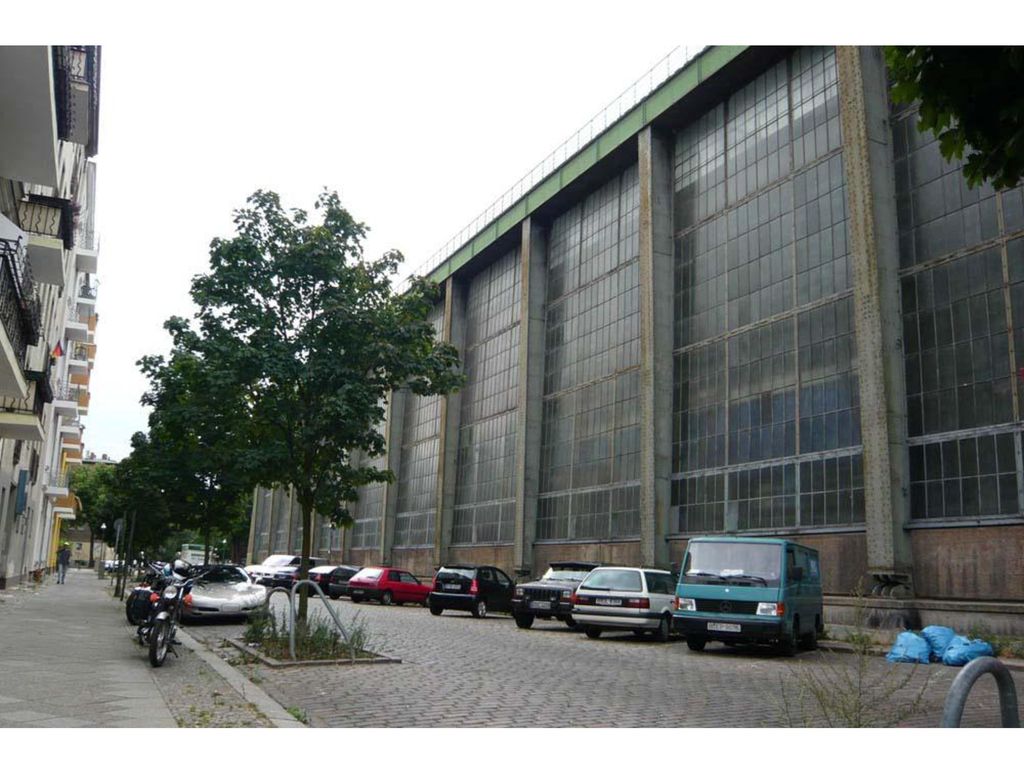

7

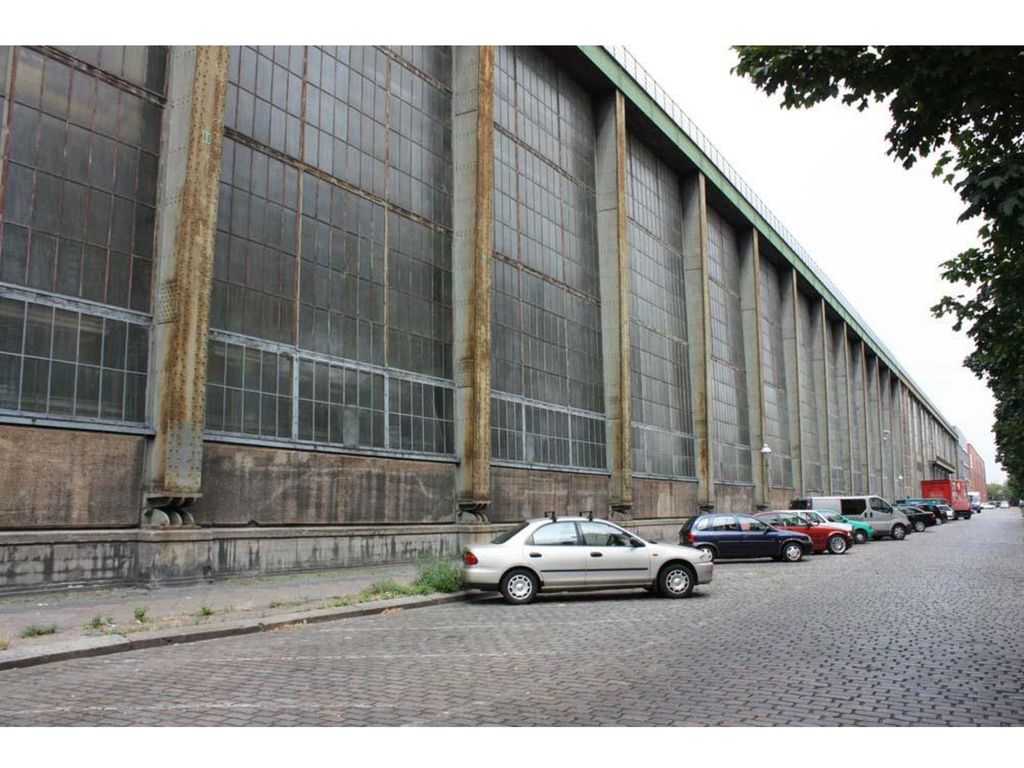

8

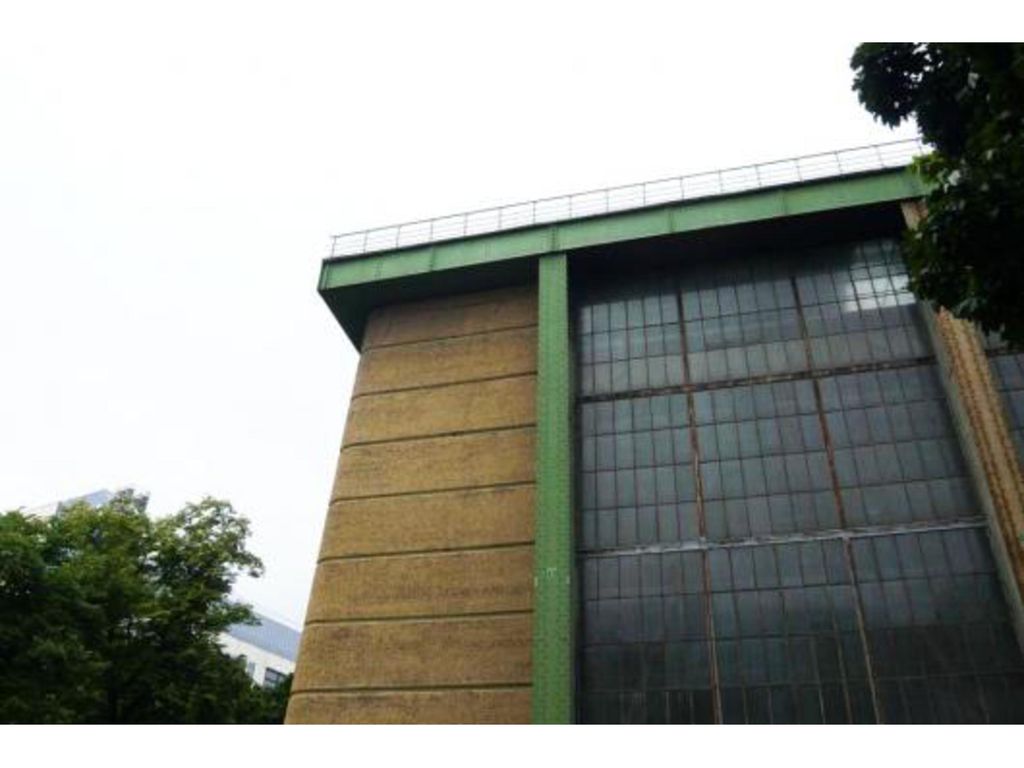

9

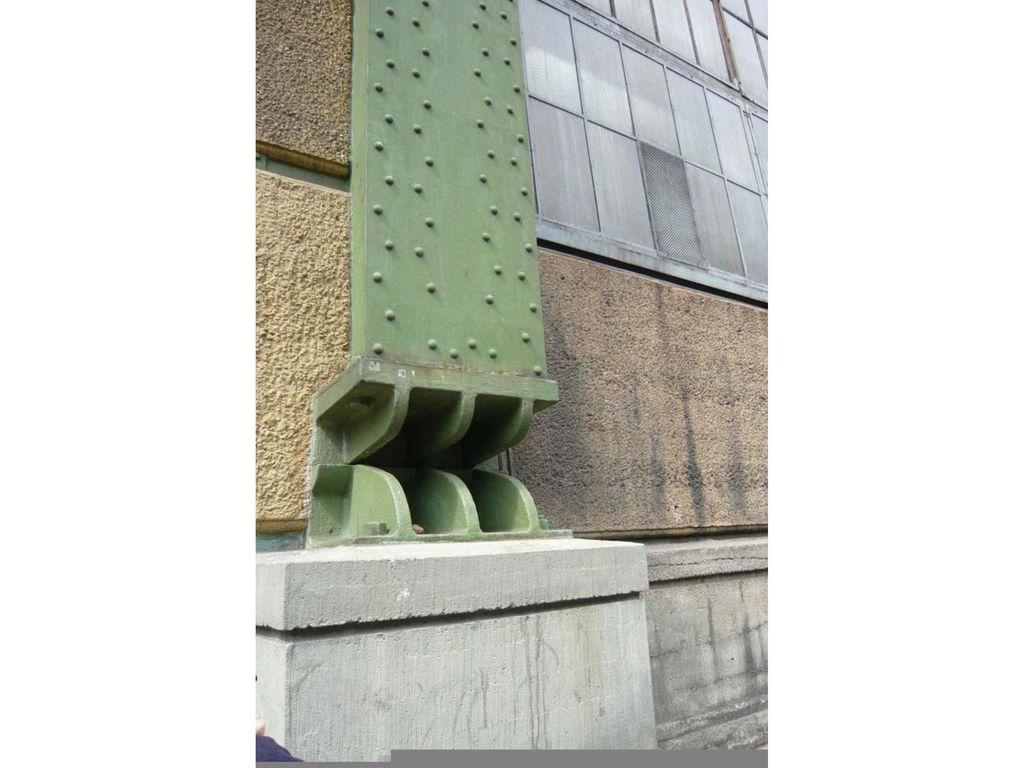

10

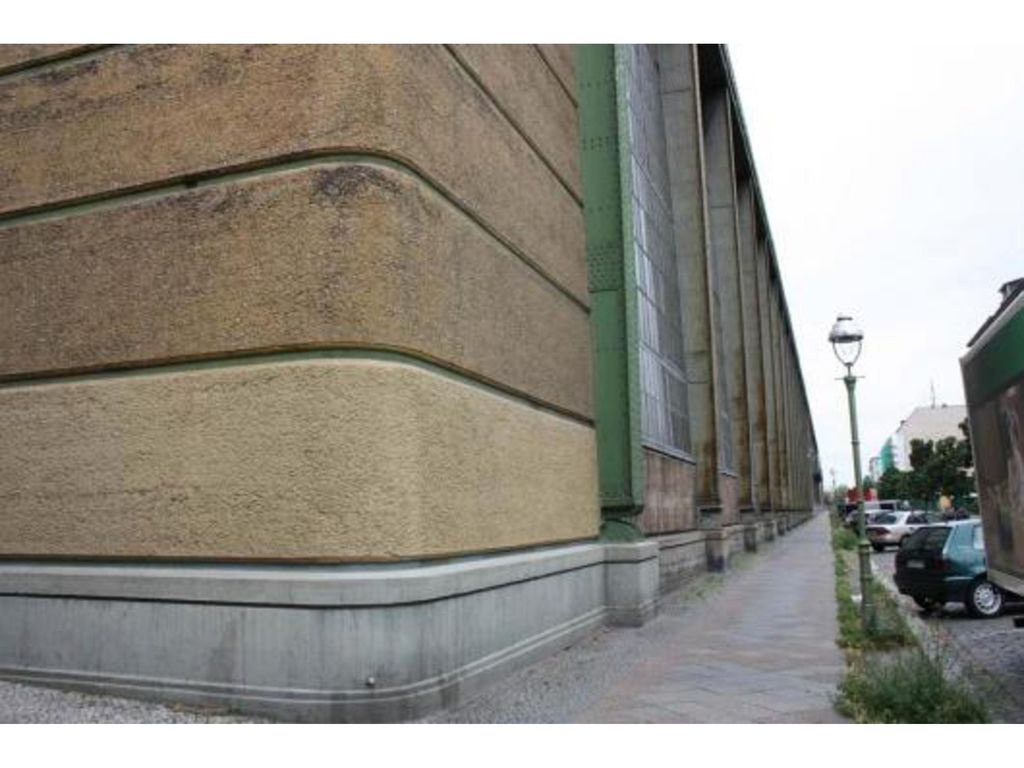

11

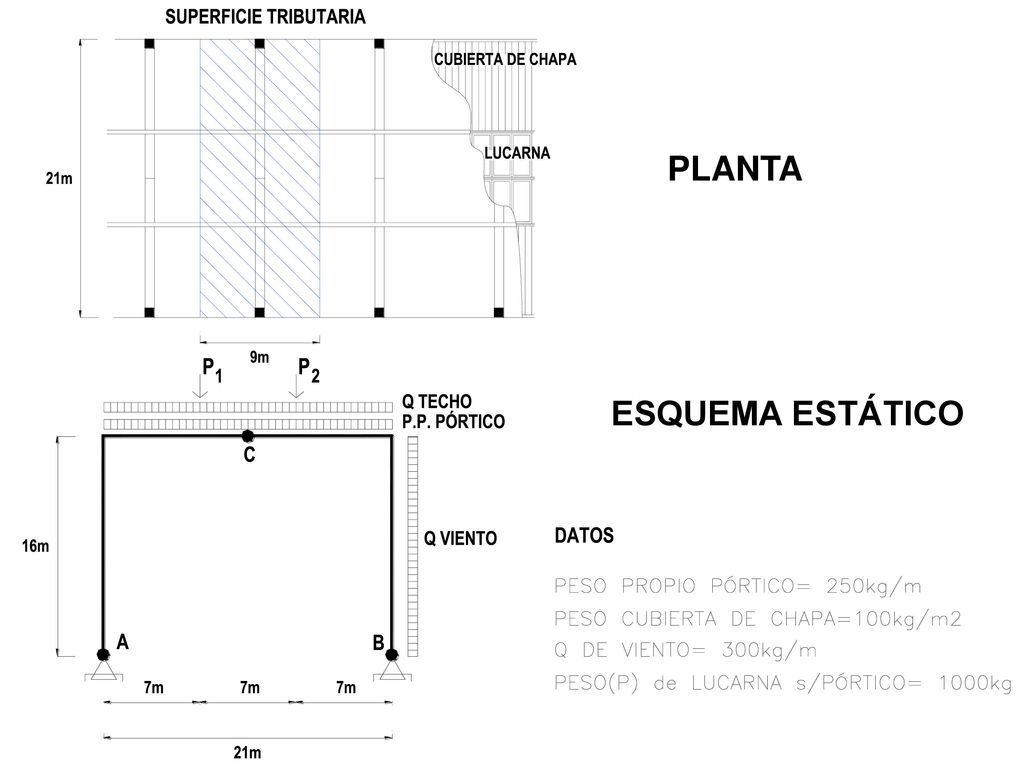

12 PLANTA ESQUEMA ESTÁTICO

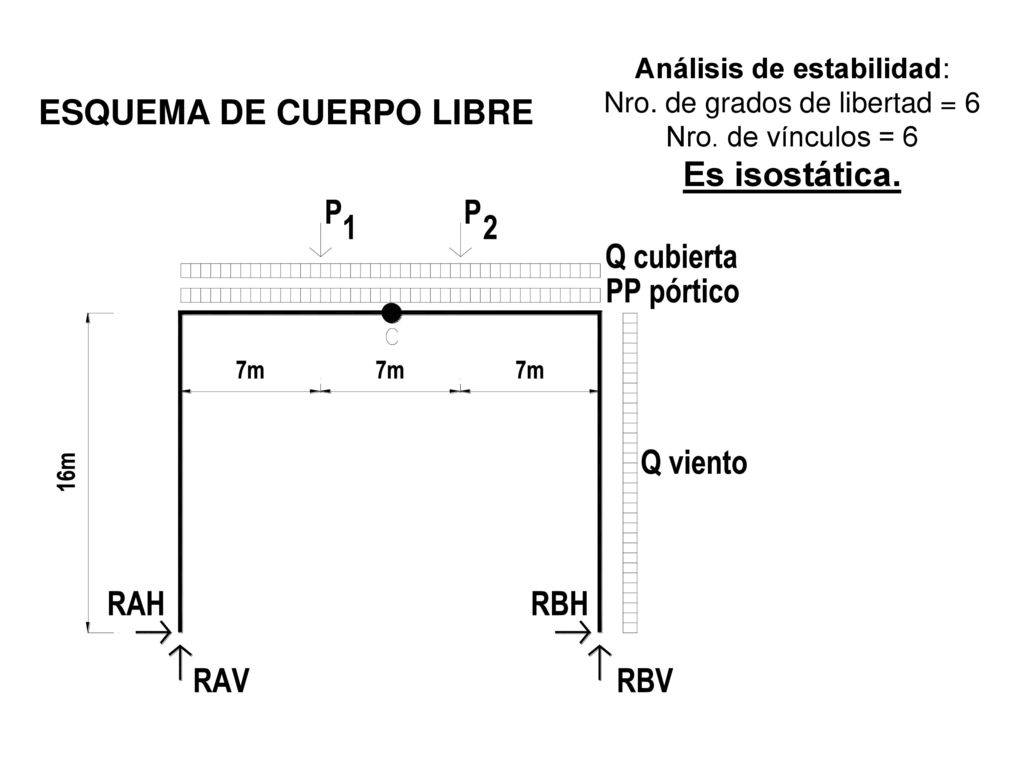

13 ESQUEMA DE CUERPO LIBRE
Análisis de estabilidad: Nro. de grados de libertad = 6 Nro. de vínculos = 6 Es isostática. ESQUEMA DE CUERPO LIBRE

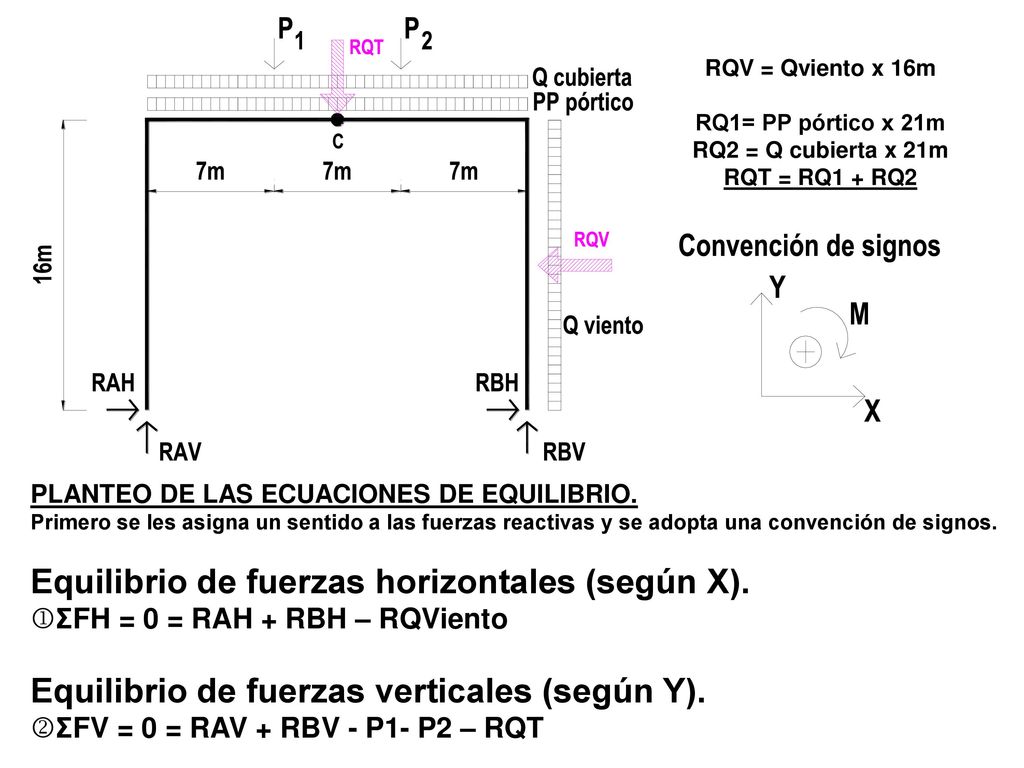

14 Equilibrio de fuerzas horizontales (según X).
RQV = Qviento x 16m RQ1= PP pórtico x 21m RQ2 = Q cubierta x 21m RQT = RQ1 + RQ2 PLANTEO DE LAS ECUACIONES DE EQUILIBRIO. Primero se les asigna un sentido a las fuerzas reactivas y se adopta una convención de signos. Equilibrio de fuerzas horizontales (según X). ΣFH = 0 = RAH + RBH – RQViento Equilibrio de fuerzas verticales (según Y). ΣFV = 0 = RAV + RBV - P1- P2 – RQT

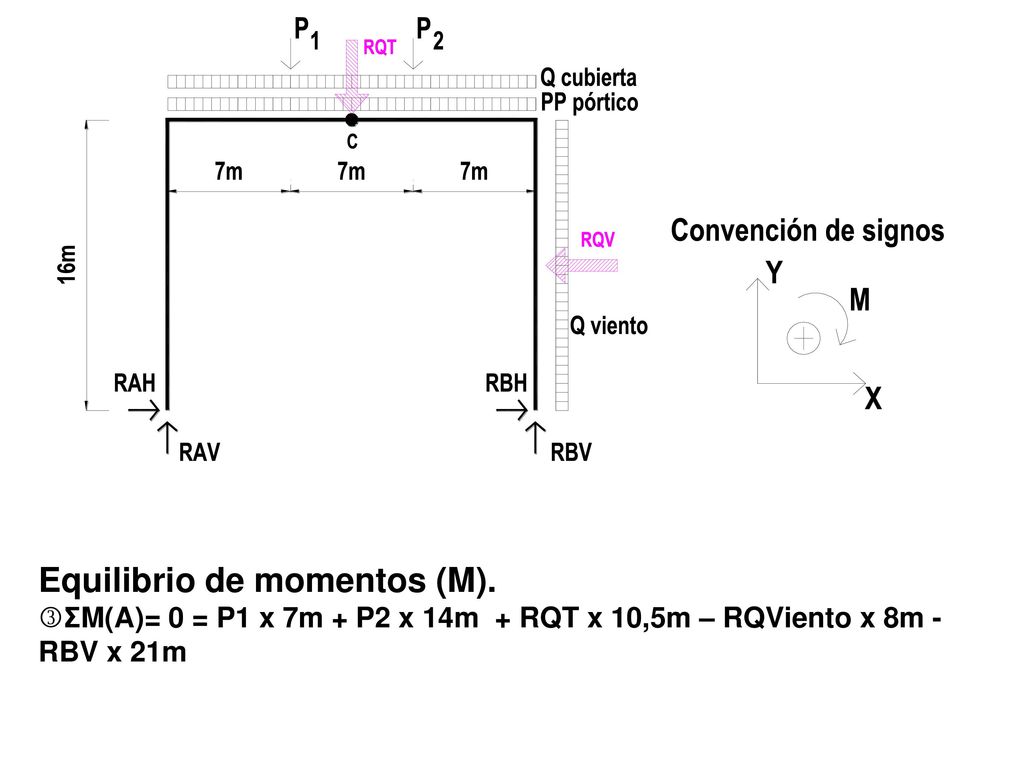

15 Equilibrio de momentos (M).
ΣM(A)= 0 = P1 x 7m + P2 x 14m + RQT x 10,5m – RQViento x 8m - RBV x 21m

16 Equilibrio de momento relativo.
Rq´1 = PP pórtico x 10,5m Rq´2 = Q cubierta x 10,5m Rq´ = Rq´1 + Rq´2 Equilibrio de momento relativo. M(C)IZQ = 0 = - P1 x 3,5m - Rq´ x 5,25m + RAV x 10,5m - RAH x 16m VERIFICACIÓN: con los valores y sentidos obtenidos se plantea ΣM(B) = 0 ΣM(B)= 0 = -P1 x 14m - P2 x 7m - RQT x 10,5m - RQViento x 8m + RAV x 21m

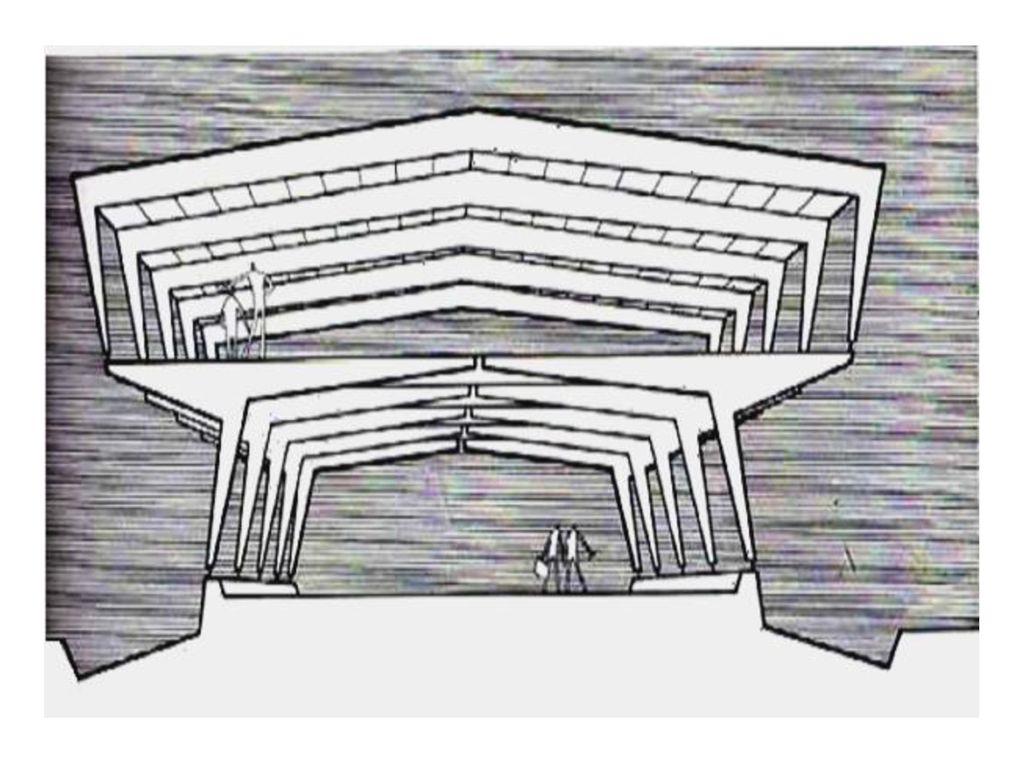

17
