1 WILFAR DAVID TORRENEGRA BARRAZA PROGRAMA DE INGENIERÍA GEOLÓGICA
ESTUDIO GEOQUIMICO DE LA ESFALERITA DEL YACIMIENTO DE RUBIALES (LUGO, ESPAÑA) WILFAR DAVID TORRENEGRA BARRAZA PROGRAMA DE INGENIERÍA GEOLÓGICA

2 CORRELACIÓN + ENTRE ELLOS NO SE ENCUENTRAN PRÁCTICAMENTE
RESUMEN Cu Cd Ag Sb Hg Ga CORRELACIÓN + ENTRE ELLOS Co Ni Ge SIN PATRÓN DE DISTRIBUCIÓN ESPACIAL, NI CORRELACIÓN CON EL RESTO DE ELEMENTOS As Tl In NO SE ENCUENTRAN PRÁCTICAMENTE La Esfalerita de Rubiales es poco ferrífera (X=1,97%) y muestra un alto contenido en Zn (X=63,58%). La distribución de ambos elementos es homogénea en todo el yacimiento e independiente del tipo de mineralización y de la litología encajante. COMPORTAMIENTO GEOQUÍMICO DE LOS ELEMENTOS TRAZAS

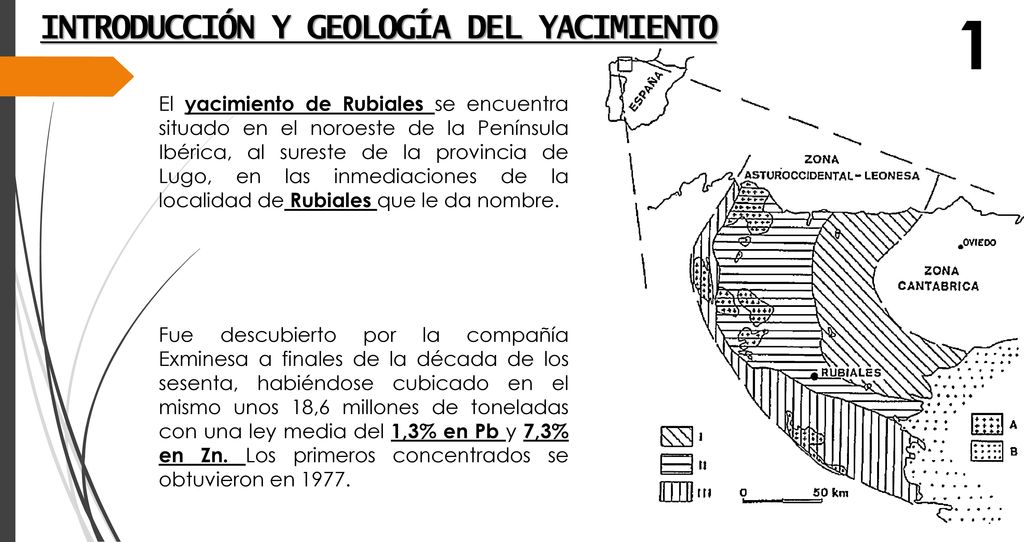

3 1 INTRODUCCIÓN Y GEOLOGÍA DEL YACIMIENTO
El yacimiento de Rubiales se encuentra situado en el noroeste de la Península Ibérica, al sureste de la provincia de Lugo, en las inmediaciones de la localidad de Rubiales que le da nombre. Fue descubierto por la compañía Exminesa a finales de la década de los sesenta, habiéndose cubicado en el mismo unos 18,6 millones de toneladas con una ley media del 1,3% en Pb y 7,3% en Zn. Los primeros concentrados se obtuvieron en 1977.

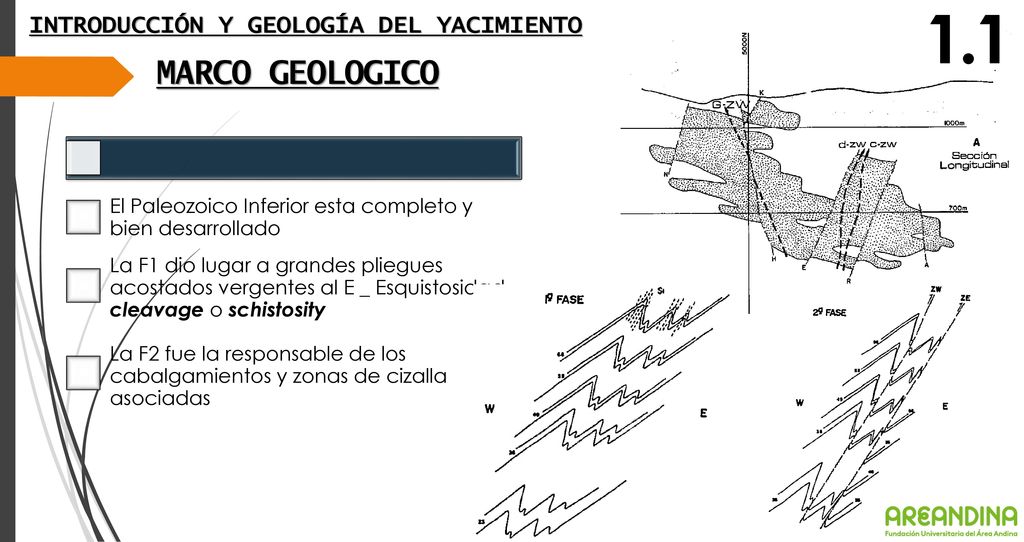

4 1.1 MARCO GEOLOGICO INTRODUCCIÓN Y GEOLOGÍA DEL YACIMIENTO
El Paleozoico Inferior esta completo y bien desarrollado La F1 dio lugar a grandes pliegues acostados vergentes al E _ Esquistosidad cleavage o schistosity La F2 fue la responsable de los cabalgamientos y zonas de cizalla asociadas MARCO GEOLOGICO

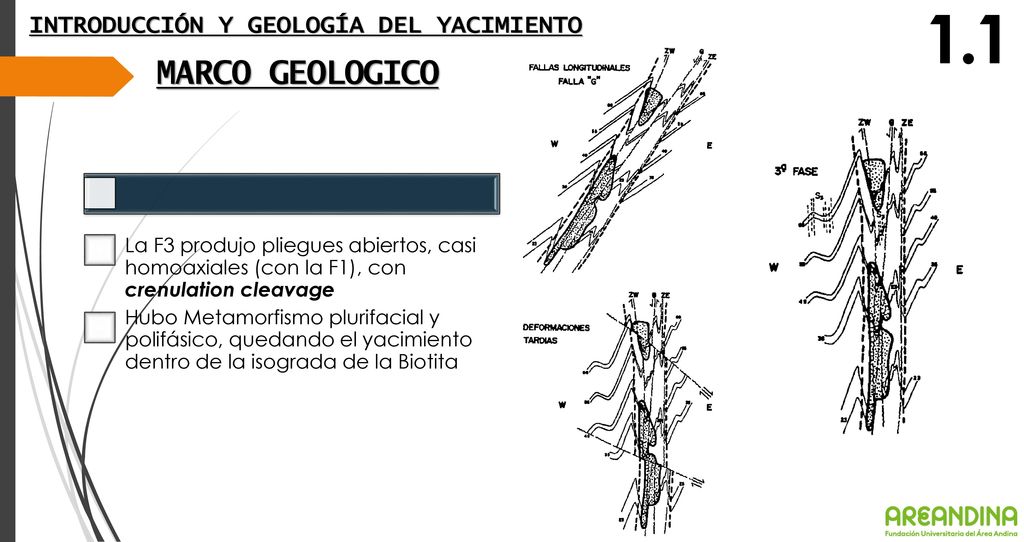

5 1.1 MARCO GEOLOGICO INTRODUCCIÓN Y GEOLOGÍA DEL YACIMIENTO
La F3 produjo pliegues abiertos, casi homoaxiales (con la F1), con crenulation cleavage Hubo Metamorfismo plurifacial y polifásico, quedando el yacimiento dentro de la isograda de la Biotita MARCO GEOLOGICO

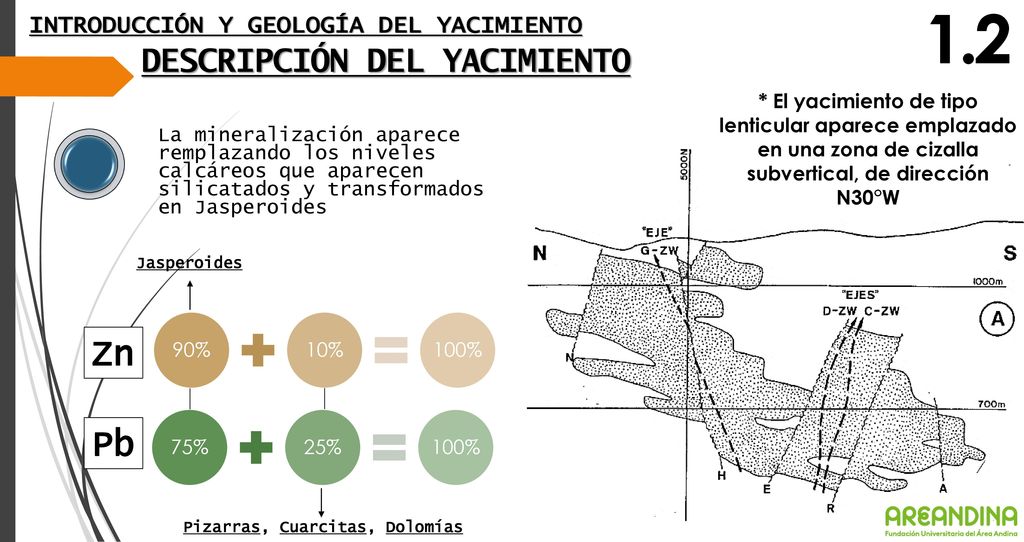

6 DESCRIPCIÓN DEL YACIMIENTO
1.2 INTRODUCCIÓN Y GEOLOGÍA DEL YACIMIENTO DESCRIPCIÓN DEL YACIMIENTO * El yacimiento de tipo lenticular aparece emplazado en una zona de cizalla subvertical, de dirección N30°W La mineralización aparece remplazando los niveles calcáreos que aparecen silicatados y transformados en Jasperoides 90% 10% 100% Jasperoides Zn 75% 25% 100% Pb Pizarras, Cuarcitas, Dolomías

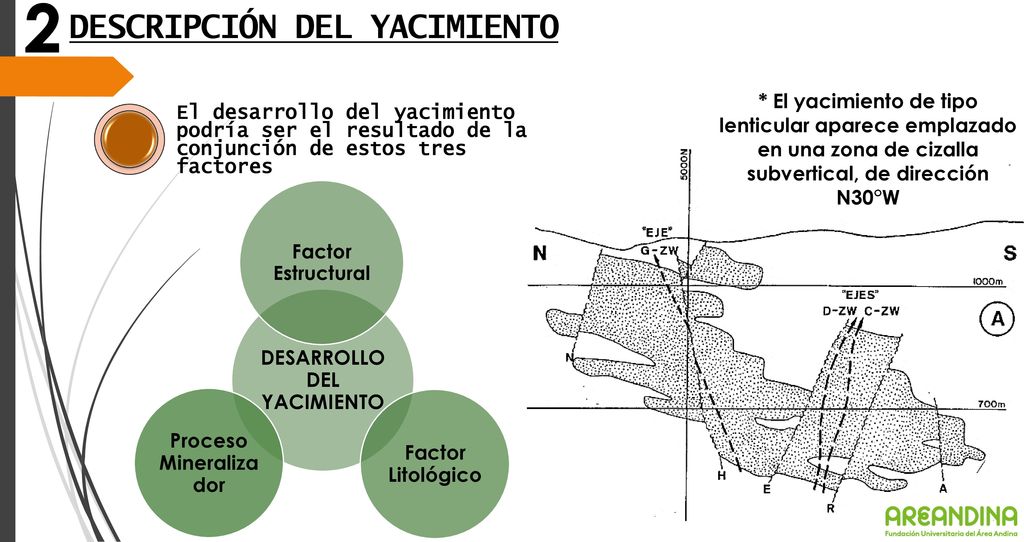

7 DESCRIPCIÓN DEL YACIMIENTO
2 DESCRIPCIÓN DEL YACIMIENTO El desarrollo del yacimiento podría ser el resultado de la conjunción de estos tres factores DESARROLLO DEL YACIMIENTO Factor Estructural Factor Litológico Proceso Mineralizador * El yacimiento de tipo lenticular aparece emplazado en una zona de cizalla subvertical, de dirección N30°W

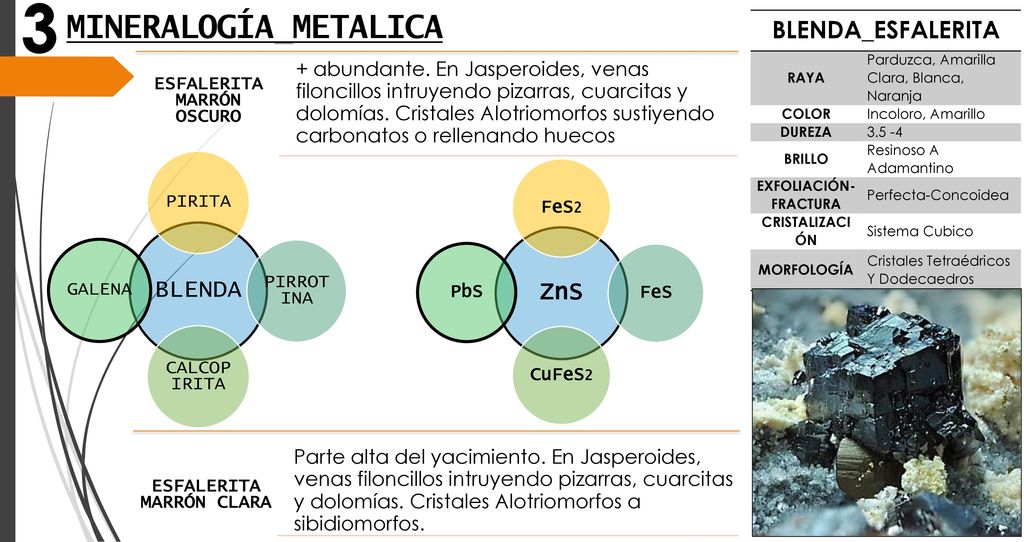

8 EXFOLIACIÓN-FRACTURA
3 MINERALOGÍA METALICA BLENDA_ESFALERITA RAYA Parduzca, Amarilla Clara, Blanca, Naranja COLOR Incoloro, Amarillo DUREZA 3.5 -4 BRILLO Resinoso A Adamantino EXFOLIACIÓN-FRACTURA Perfecta-Concoidea CRISTALIZACIÓN Sistema Cubico MORFOLOGÍA Cristales Tetraédricos Y Dodecaedros ESFALERITA MARRÓN OSCURO + abundante. En Jasperoides, venas filoncillos intruyendo pizarras, cuarcitas y dolomías. Cristales Alotriomorfos sustiyendo carbonatos o rellenando huecos BLENDA PIRITA PIRROTINA CALCOPIRITA GALENA ZnS FeS2 FeS CuFeS2 PbS ESFALERITA MARRÓN CLARA Parte alta del yacimiento. En Jasperoides, venas filoncillos intruyendo pizarras, cuarcitas y dolomías. Cristales Alotriomorfos a sibidiomorfos.

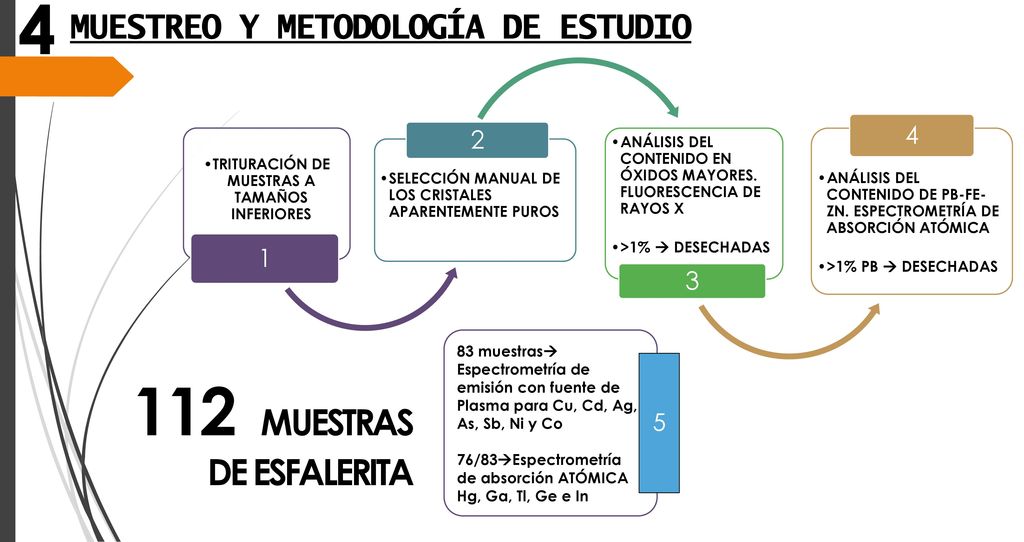

9 TRITURACIÓN DE MUESTRAS A TAMAÑOS INFERIORES
1 SELECCIÓN MANUAL DE LOS CRISTALES APARENTEMENTE PUROS 2 ANÁLISIS DEL CONTENIDO EN ÓXIDOS MAYORES. FLUORESCENCIA DE RAYOS X >1%  DESECHADAS 3 ANÁLISIS DEL CONTENIDO DE PB-FE-ZN. ESPECTROMETRÍA DE ABSORCIÓN ATÓMICA >1% PB  DESECHADAS 4 4 MUESTREO Y METODOLOGÍA DE ESTUDIO 83 muestras Espectrometría de emisión con fuente de Plasma para Cu, Cd, Ag, As, Sb, Ni y Co 76/83Espectrometría de absorción ATÓMICA Hg, Ga, Tl, Ge e In 5 112 MUESTRAS DE ESFALERITA

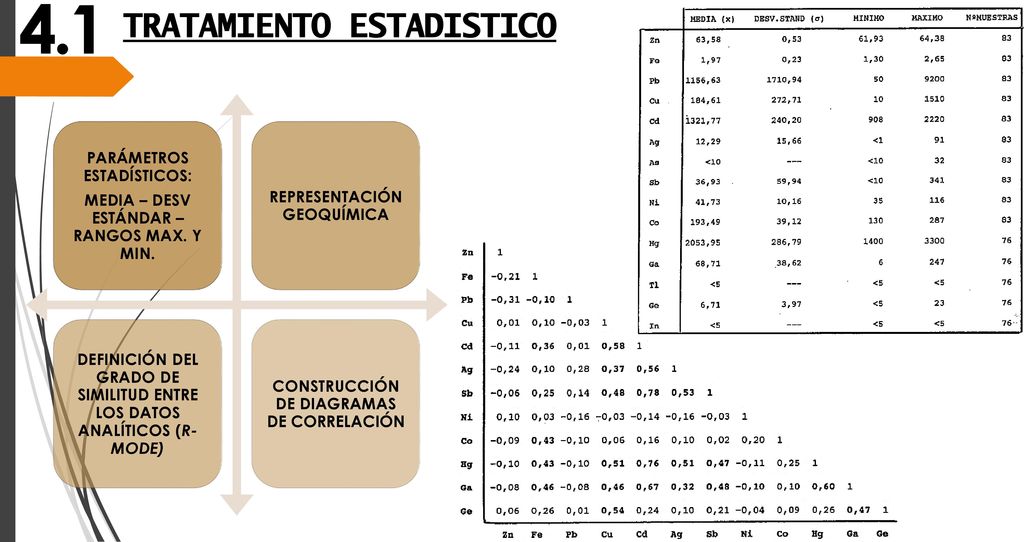

10 4.1 TRATAMIENTO ESTADISTICO PARÁMETROS ESTADÍSTICOS:
MEDIA – DESV ESTÁNDAR – RANGOS MAX. Y MIN. REPRESENTACIÓN GEOQUÍMICA DEFINICIÓN DEL GRADO DE SIMILITUD ENTRE LOS DATOS ANALÍTICOS (R-MODE) CONSTRUCCIÓN DE DIAGRAMAS DE CORRELACIÓN

11 112 MUESTRAS DE ESFALERITA

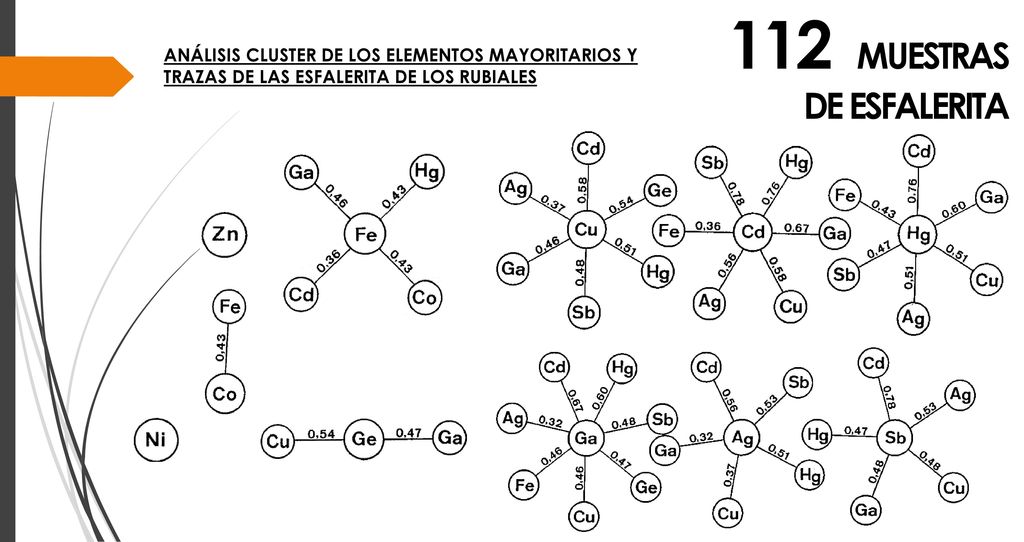

ANÁLISIS CLUSTER DE LOS ELEMENTOS MAYORITARIOS Y TRAZAS DE LAS ESFALERITA DE LOS RUBIALES

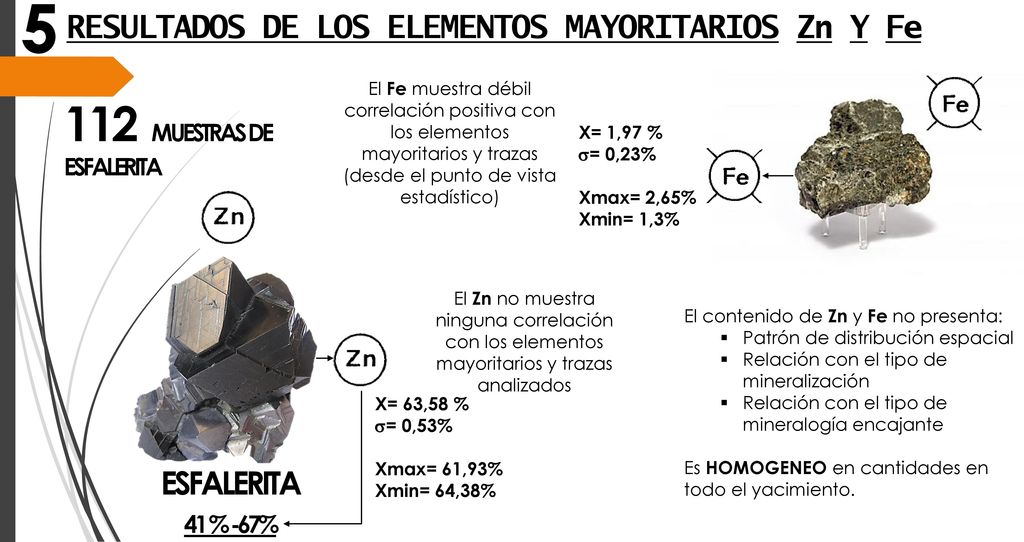

12 5 112 MUESTRAS DE ESFALERITA
RESULTADOS DE LOS ELEMENTOS MAYORITARIOS Zn Y Fe El Fe muestra débil correlación positiva con los elementos mayoritarios y trazas (desde el punto de vista estadístico) 112 MUESTRAS DE ESFALERITA X= 1,97 % = 0,23% Xmax= 2,65% Xmin= 1,3% El Zn no muestra ninguna correlación con los elementos mayoritarios y trazas analizados El contenido de Zn y Fe no presenta: Patrón de distribución espacial Relación con el tipo de mineralización Relación con el tipo de mineralogía encajante Es HOMOGENEO en cantidades en todo el yacimiento. X= 63,58 % = 0,53% Xmax= 61,93% Xmin= 64,38% ESFALERITA 41 % -67%

13 ELEMENTOS TRAZAS CON UNA CORRELACIÓN POSITIVA ENTRE ELLOS
6 RESULTADOS DE LOS ELEMENTOS TRAZA Cu,Cd,Hg,Ga,Ag,Sb,Ni,Co,As,Tl,In y Ge ELEMENTOS MAYORITARIOS 6.1 ELEMENTOS TRAZAS CON UNA CORRELACIÓN POSITIVA ENTRE ELLOS

14 ELEMENTOS TRAZAS CON UNA CORRELACIÓN POSITIVA ENTRE ELLOS
6.1 ELEMENTOS TRAZAS POCO SIGNIFICATIVOS ELEMENTOS TRAZAS INDEPENDIENTES As Tl In 6.3 6.2

15 8 CONCLUSIONES El Estudio Geoquímico de la Esfalerita del yacimiento de Rubiales nos permite extraer las siguientes conclusiones: La Esfalerita de Rubiales presenta para los elementos mayoritarios una composición muy homogénea en todo el yacimiento, independiente de: Situación espacial Tipo de mineralización Litología encajante 2. Entre los elementos traza analizados (Cu, Cd, Hg, Ga, Ag y Sb) presentan una correlación positiva entre ellos mismos y con una concentración preferente en la zona “G” y ”ZW” 3. La Esfalerita de Rubiales presenta un contenido homogéneo en Ni y Co, sin ningún patrón espacial de distribución, ni tipo de mineralización o litología 4. El control litológico de Rubiales, puesto de manifiesto porque el 90% del Zn y 75% del Pb se concentran en los Jasperoides.

16 8 CONCLUSIONES + ANEXO De acuerdo con lo relacionado otro articulo “EL YACIMIENTO DE Pb – Zn DE RUBIALES (LUGO, ESPAÑA): HIPOTESIS GENETICA” el yacimiento de Rubiales se podría clasificar como un deposito hidrotermal de segregación tectónica en una zona de cizalla, que en relación con la Orogenia Hercianica.
