UNIDAD DEL TORO Planta de Beneficio.

Presentación del tema: "UNIDAD DEL TORO Planta de Beneficio."— Transcripción de la presentación:

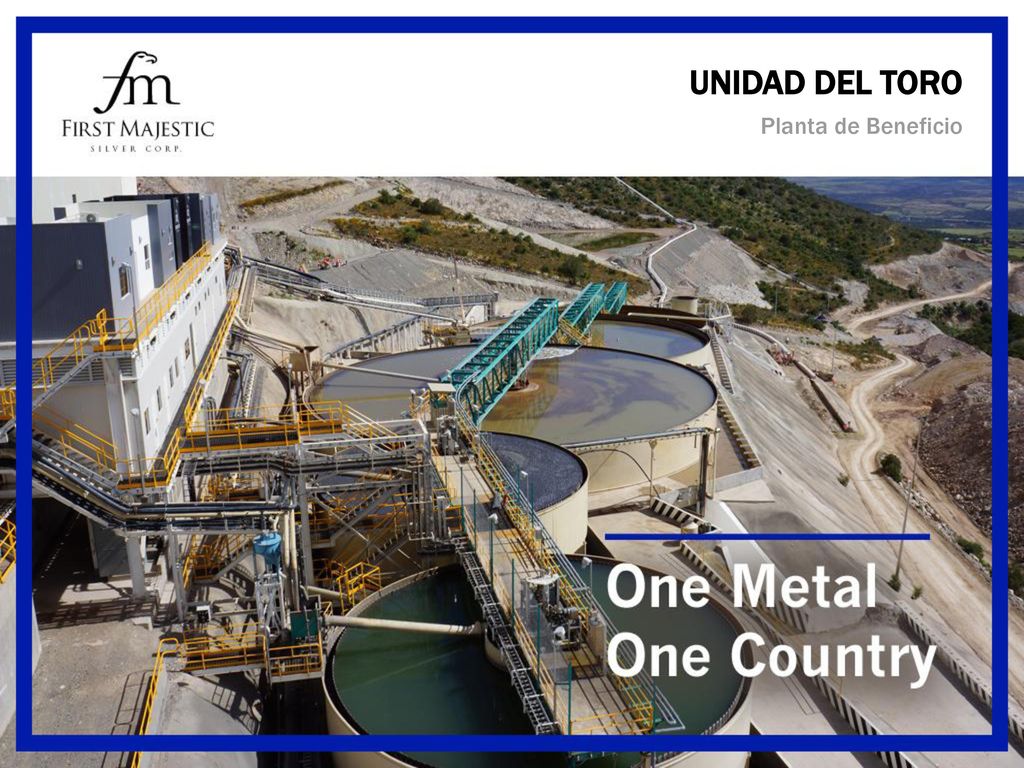

1 UNIDAD DEL TORO Planta de Beneficio

2 Dosificación de Bicarbonato (HCO3) en el Circuito de Óxidos de Pb

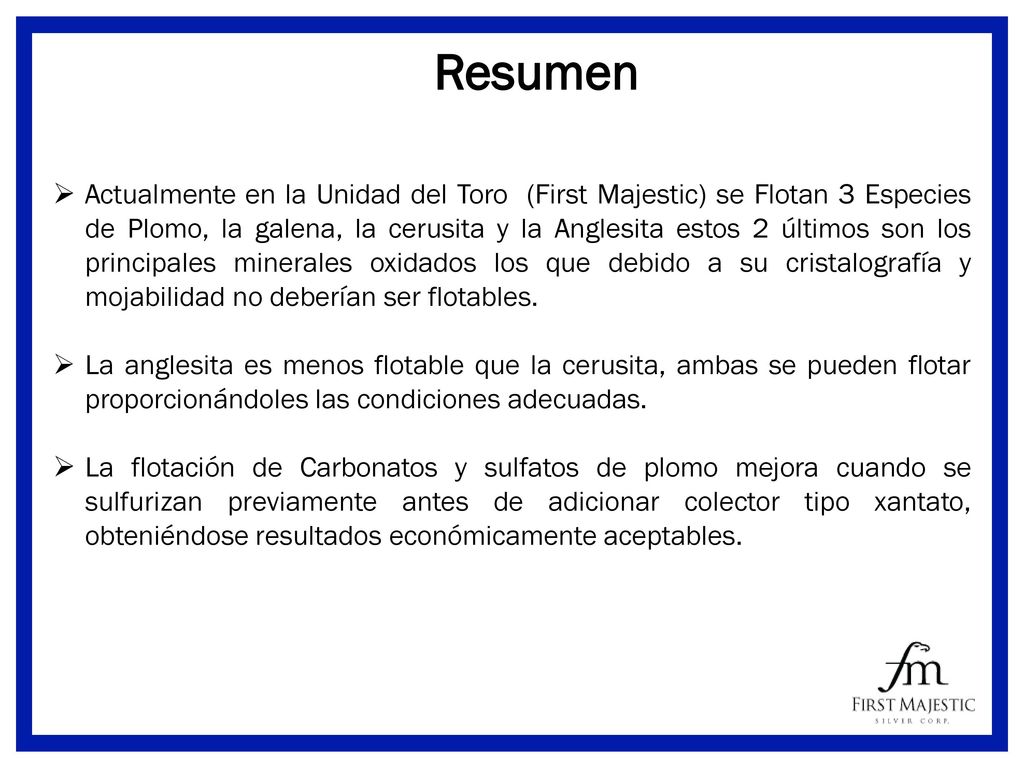

3 Resumen Actualmente en la Unidad del Toro (First Majestic) se Flotan 3 Especies de Plomo, la galena, la cerusita y la Anglesita estos 2 últimos son los principales minerales oxidados los que debido a su cristalografía y mojabilidad no deberían ser flotables. La anglesita es menos flotable que la cerusita, ambas se pueden flotar proporcionándoles las condiciones adecuadas. La flotación de Carbonatos y sulfatos de plomo mejora cuando se sulfurizan previamente antes de adicionar colector tipo xantato, obteniéndose resultados económicamente aceptables.

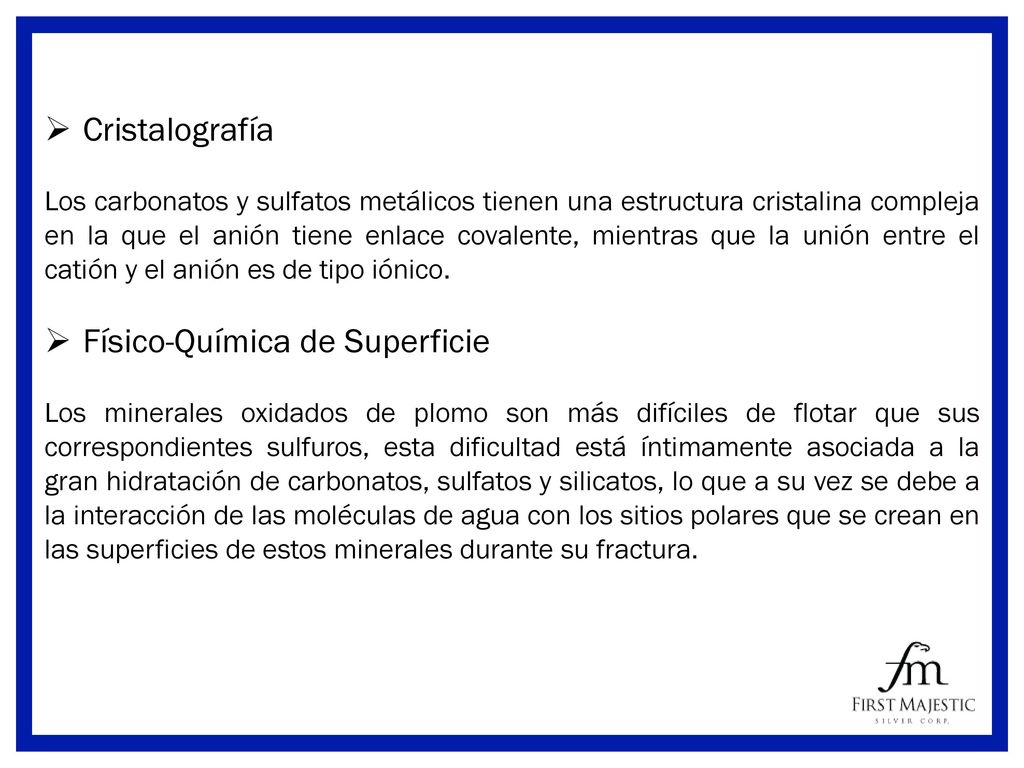

4 Físico-Química de Superficie
Cristalografía Los carbonatos y sulfatos metálicos tienen una estructura cristalina compleja en la que el anión tiene enlace covalente, mientras que la unión entre el catión y el anión es de tipo iónico. Físico-Química de Superficie Los minerales oxidados de plomo son más difíciles de flotar que sus correspondientes sulfuros, esta dificultad está íntimamente asociada a la gran hidratación de carbonatos, sulfatos y silicatos, lo que a su vez se debe a la interacción de las moléculas de agua con los sitios polares que se crean en las superficies de estos minerales durante su fractura.

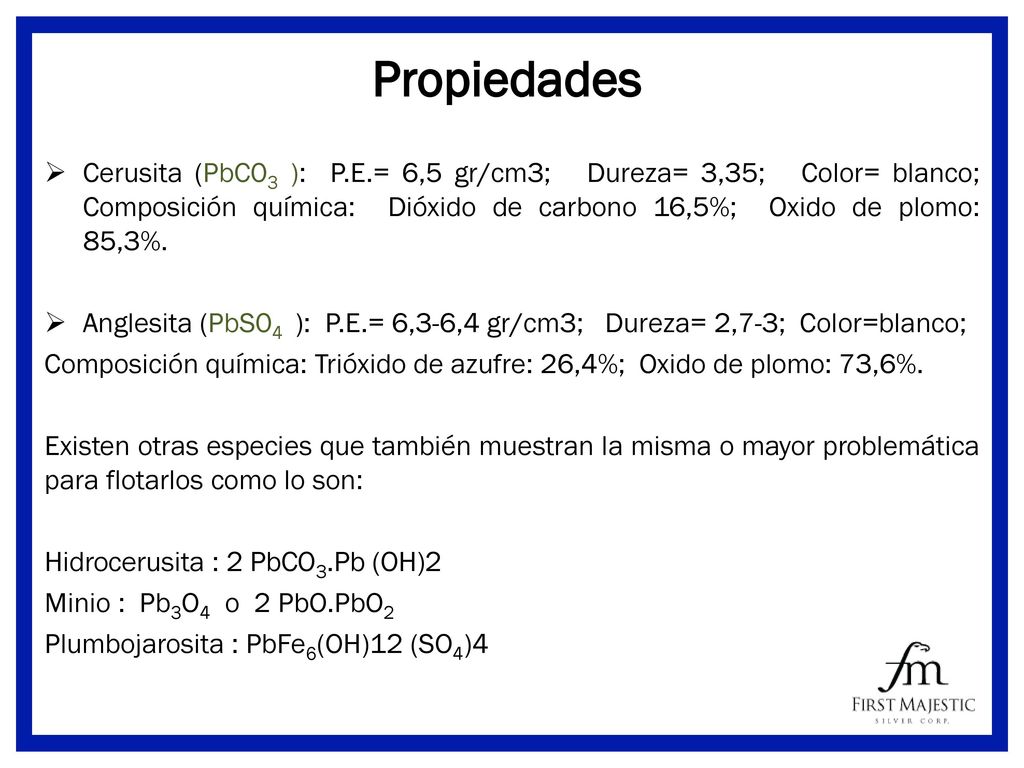

5 Propiedades Cerusita (PbC03 ): P.E.= 6,5 gr/cm3; Dureza= 3,35; Color= blanco; Composición química: Dióxido de carbono 16,5%; Oxido de plomo: 85,3%. Anglesita (PbS04 ): P.E.= 6,3-6,4 gr/cm3; Dureza= 2,7-3; Color=blanco; Composición química: Trióxido de azufre: 26,4%; Oxido de plomo: 73,6%. Existen otras especies que también muestran la misma o mayor problemática para flotarlos como lo son: Hidrocerusita : 2 PbCO3.Pb (OH)2 Minio : Pb3O4 o 2 PbO.PbO2 Plumbojarosita : PbFe6(OH)12 (SO4)4

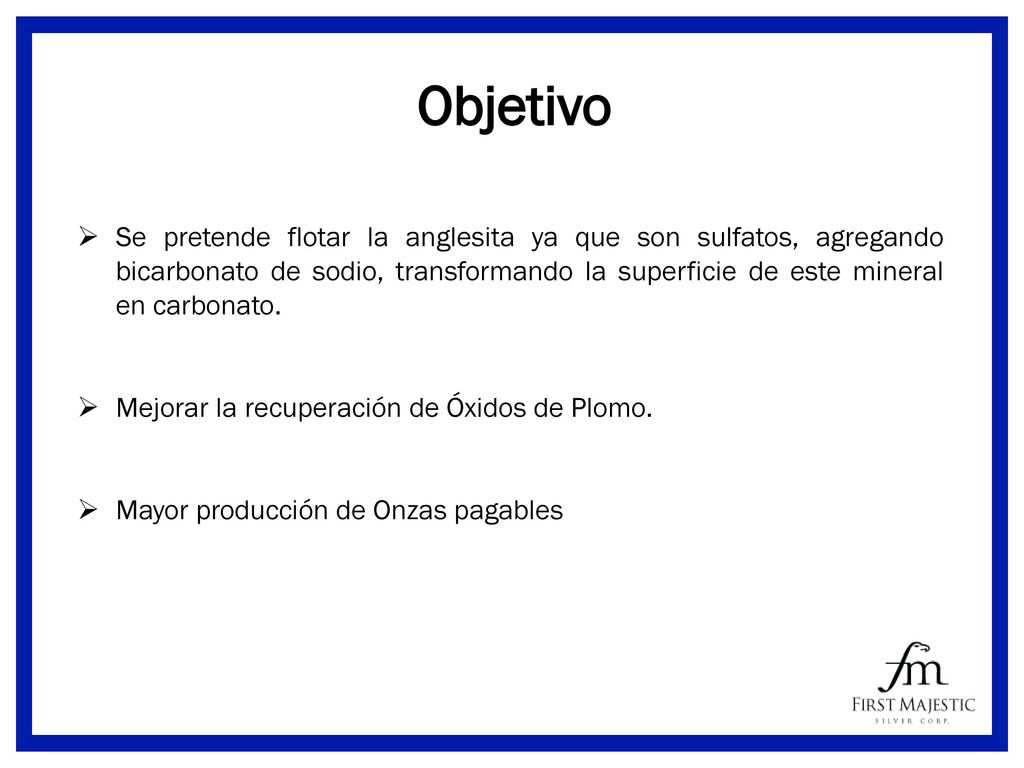

6 Objetivo Se pretende flotar la anglesita ya que son sulfatos, agregando bicarbonato de sodio, transformando la superficie de este mineral en carbonato. Mejorar la recuperación de Óxidos de Plomo. Mayor producción de Onzas pagables

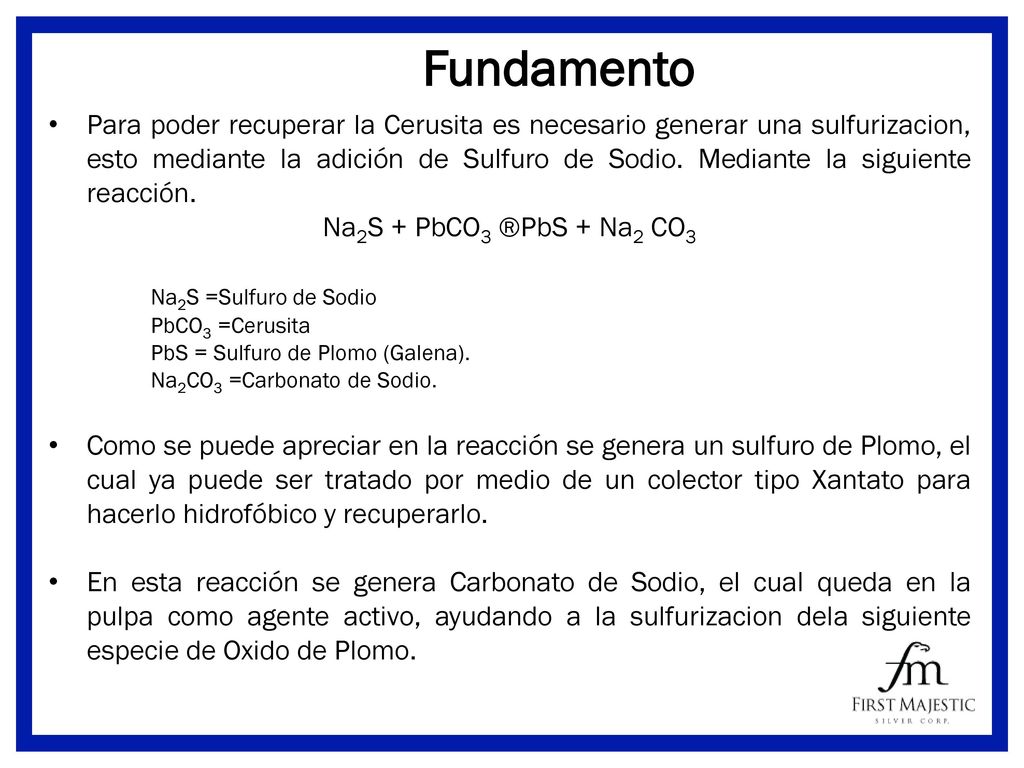

7 Fundamento Para poder recuperar la Cerusita es necesario generar una sulfurizacion, esto mediante la adición de Sulfuro de Sodio. Mediante la siguiente reacción. Na2S + PbCO3 ®PbS + Na2 CO3 Na2S =Sulfuro de Sodio PbCO3 =Cerusita PbS = Sulfuro de Plomo (Galena). Na2CO3 =Carbonato de Sodio. Como se puede apreciar en la reacción se genera un sulfuro de Plomo, el cual ya puede ser tratado por medio de un colector tipo Xantato para hacerlo hidrofóbico y recuperarlo. En esta reacción se genera Carbonato de Sodio, el cual queda en la pulpa como agente activo, ayudando a la sulfurizacion dela siguiente especie de Oxido de Plomo.

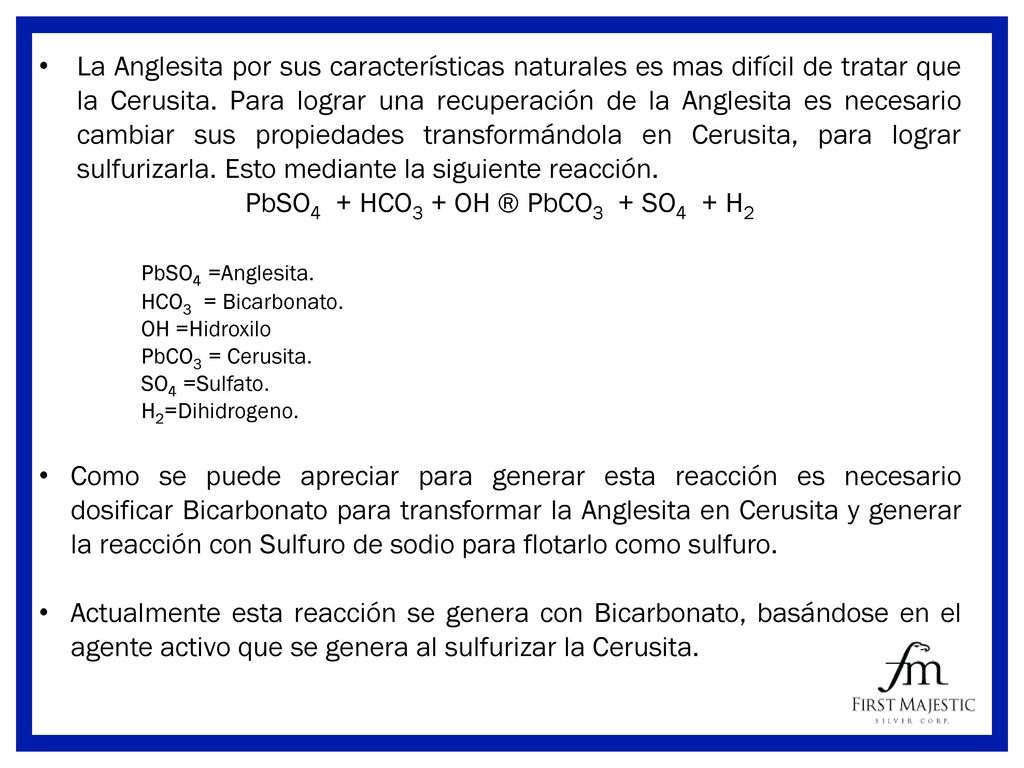

8 PbSO4 + HCO3 + OH ® PbCO3 + SO4 + H2
La Anglesita por sus características naturales es mas difícil de tratar que la Cerusita. Para lograr una recuperación de la Anglesita es necesario cambiar sus propiedades transformándola en Cerusita, para lograr sulfurizarla. Esto mediante la siguiente reacción. PbSO4 + HCO3 + OH ® PbCO3 + SO4 + H2 PbSO4 =Anglesita. HCO3 = Bicarbonato. OH =Hidroxilo PbCO3 = Cerusita. SO4 =Sulfato. H2=Dihidrogeno. Como se puede apreciar para generar esta reacción es necesario dosificar Bicarbonato para transformar la Anglesita en Cerusita y generar la reacción con Sulfuro de sodio para flotarlo como sulfuro. Actualmente esta reacción se genera con Bicarbonato, basándose en el agente activo que se genera al sulfurizar la Cerusita.

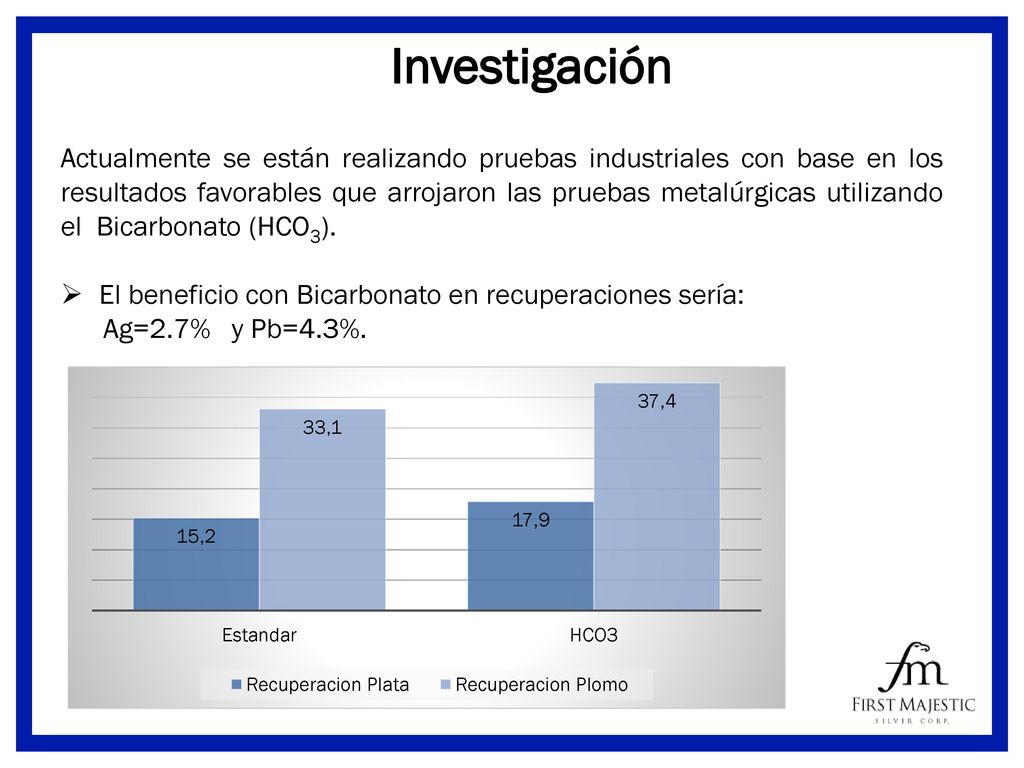

9 Investigación Actualmente se están realizando pruebas industriales con base en los resultados favorables que arrojaron las pruebas metalúrgicas utilizando el Bicarbonato (HCO3). El beneficio con Bicarbonato en recuperaciones sería: Ag=2.7% y Pb=4.3%.

10 Gracias Por su atención.

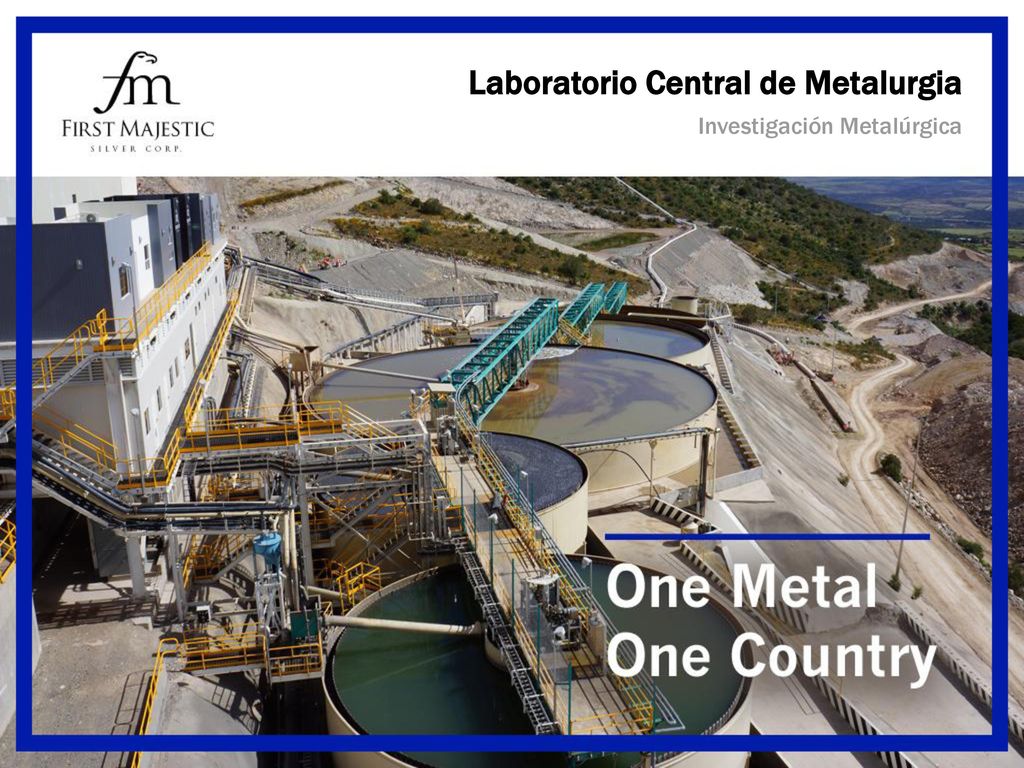

11 Laboratorio Central de Metalurgia
Investigación Metalúrgica

12 Proyecto Ojuelas

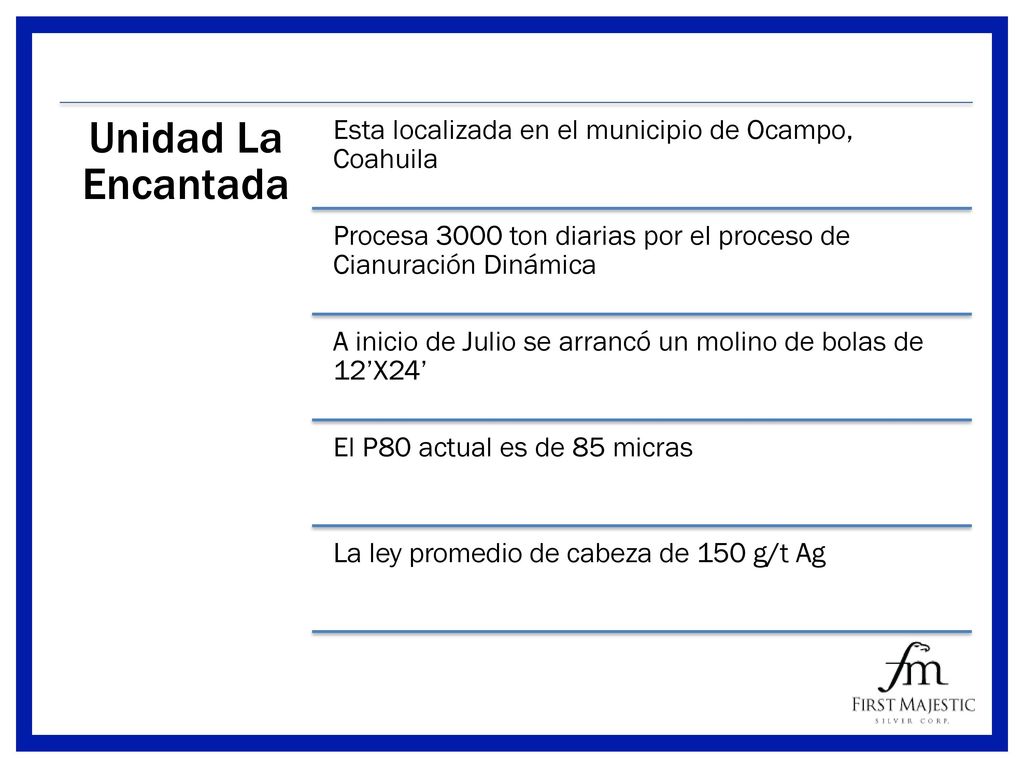

13 Unidad La Encantada Esta localizada en el municipio de Ocampo, Coahuila Procesa 3000 ton diarias por el proceso de Cianuración Dinámica A inicio de Julio se arrancó un molino de bolas de 12’X24’ El P80 actual es de 85 micras La ley promedio de cabeza de 150 g/t Ag

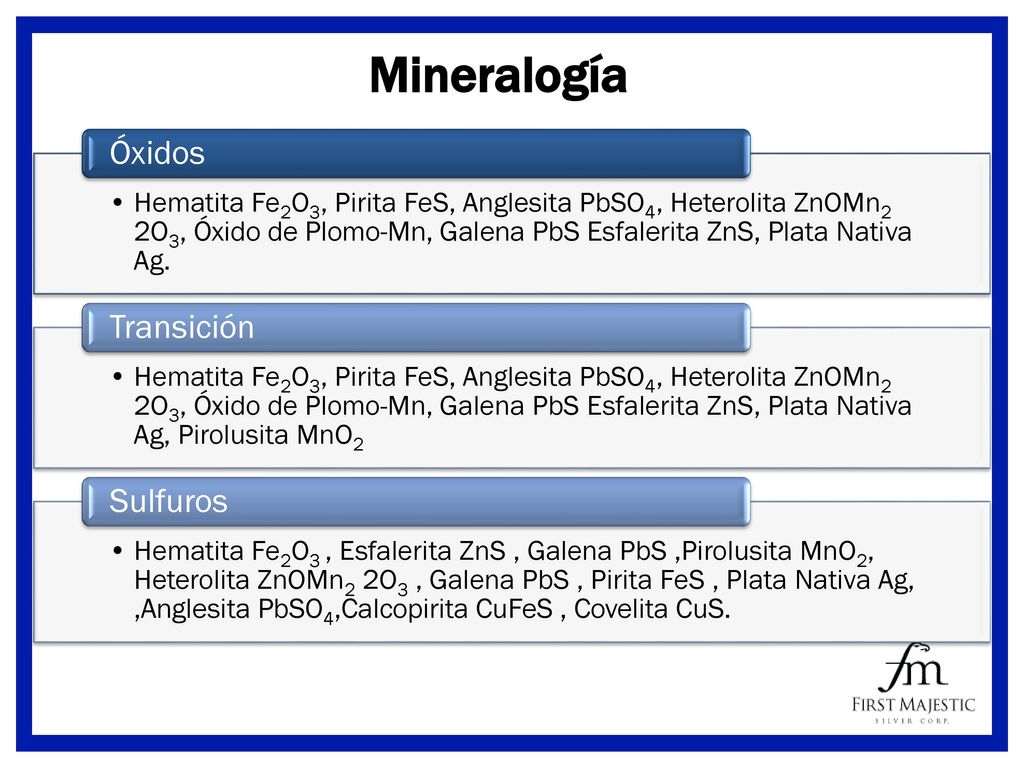

14 Mineralogía Óxidos Transición Sulfuros
Hematita Fe2O3, Pirita FeS, Anglesita PbSO4, Heterolita ZnOMn2 2O3, Óxido de Plomo-Mn, Galena PbS Esfalerita ZnS, Plata Nativa Ag. Óxidos Hematita Fe2O3, Pirita FeS, Anglesita PbSO4, Heterolita ZnOMn2 2O3, Óxido de Plomo-Mn, Galena PbS Esfalerita ZnS, Plata Nativa Ag, Pirolusita MnO2 Transición Hematita Fe2O3 , Esfalerita ZnS , Galena PbS ,Pirolusita MnO2, Heterolita ZnOMn2 2O3 , Galena PbS , Pirita FeS , Plata Nativa Ag, ,Anglesita PbSO4,Calcopirita CuFeS , Covelita CuS. Sulfuros

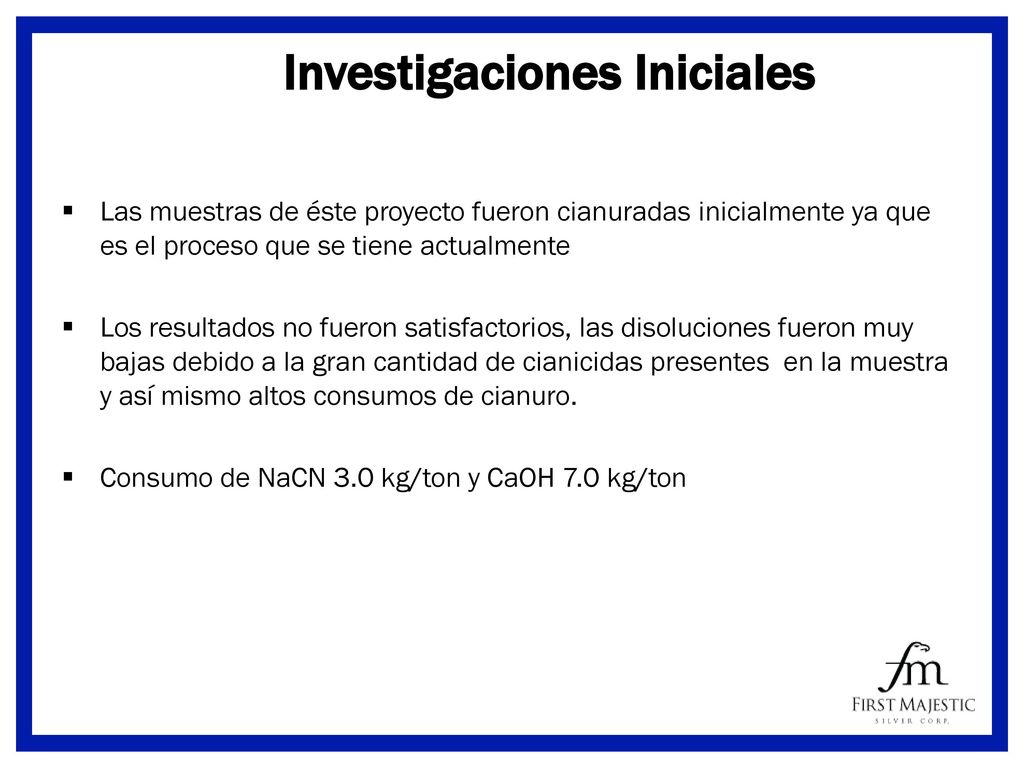

15 Investigaciones Iniciales
Las muestras de éste proyecto fueron cianuradas inicialmente ya que es el proceso que se tiene actualmente Los resultados no fueron satisfactorios, las disoluciones fueron muy bajas debido a la gran cantidad de cianicidas presentes en la muestra y así mismo altos consumos de cianuro. Consumo de NaCN 3.0 kg/ton y CaOH 7.0 kg/ton

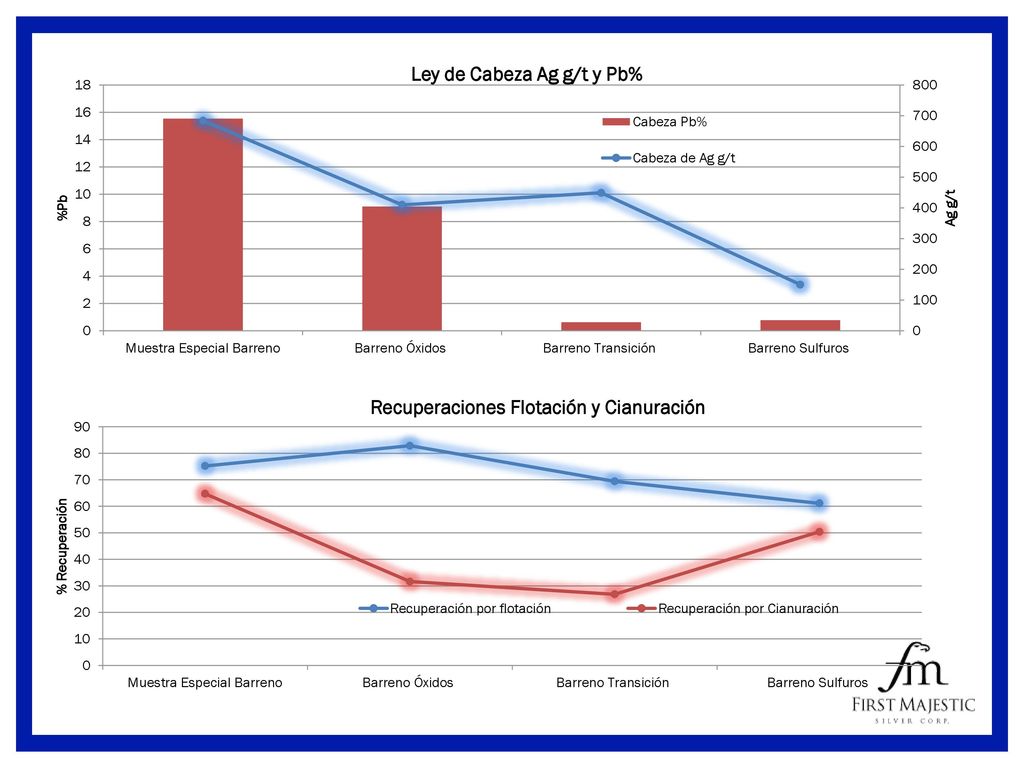

16

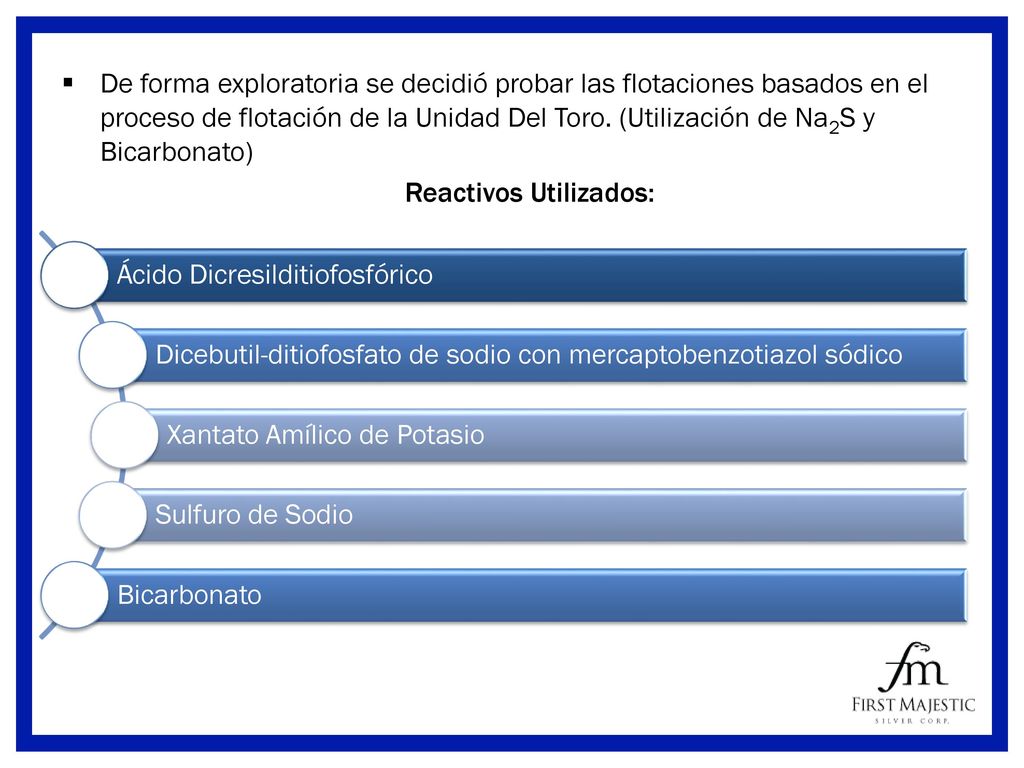

17 Reactivos Utilizados:
De forma exploratoria se decidió probar las flotaciones basados en el proceso de flotación de la Unidad Del Toro. (Utilización de Na2S y Bicarbonato) Reactivos Utilizados: Ácido Dicresilditiofosfórico Dicebutil-ditiofosfato de sodio con mercaptobenzotiazol sódico Xantato Amílico de Potasio Sulfuro de Sodio Bicarbonato

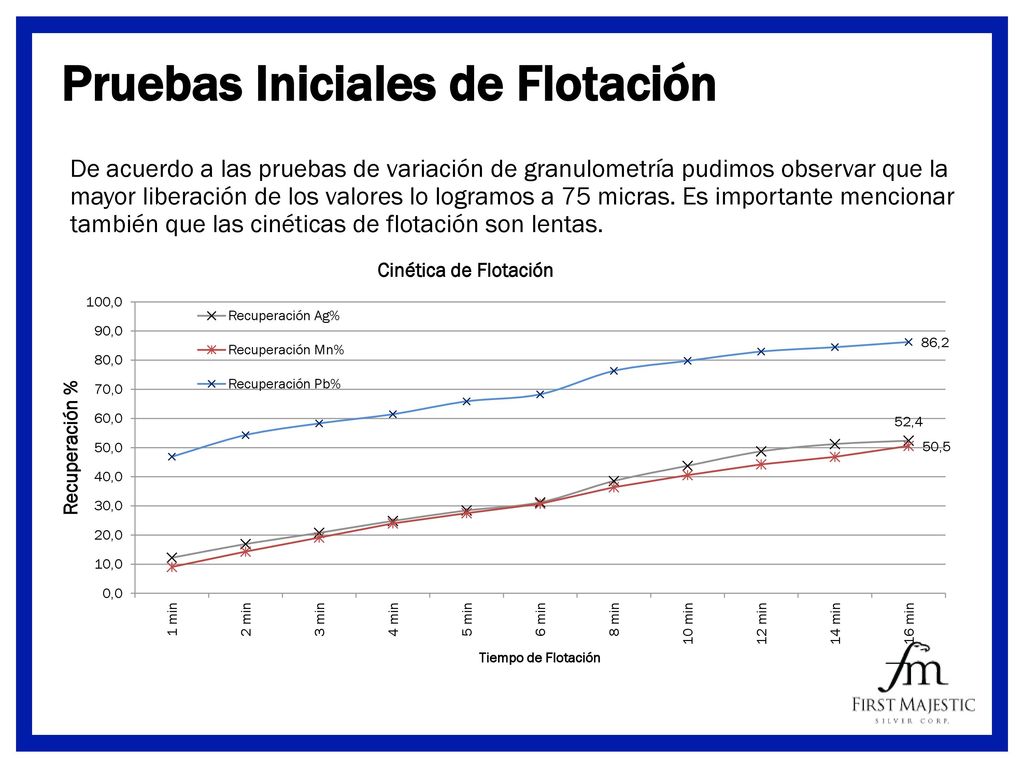

18 Pruebas Iniciales de Flotación
De acuerdo a las pruebas de variación de granulometría pudimos observar que la mayor liberación de los valores lo logramos a 75 micras. Es importante mencionar también que las cinéticas de flotación son lentas.

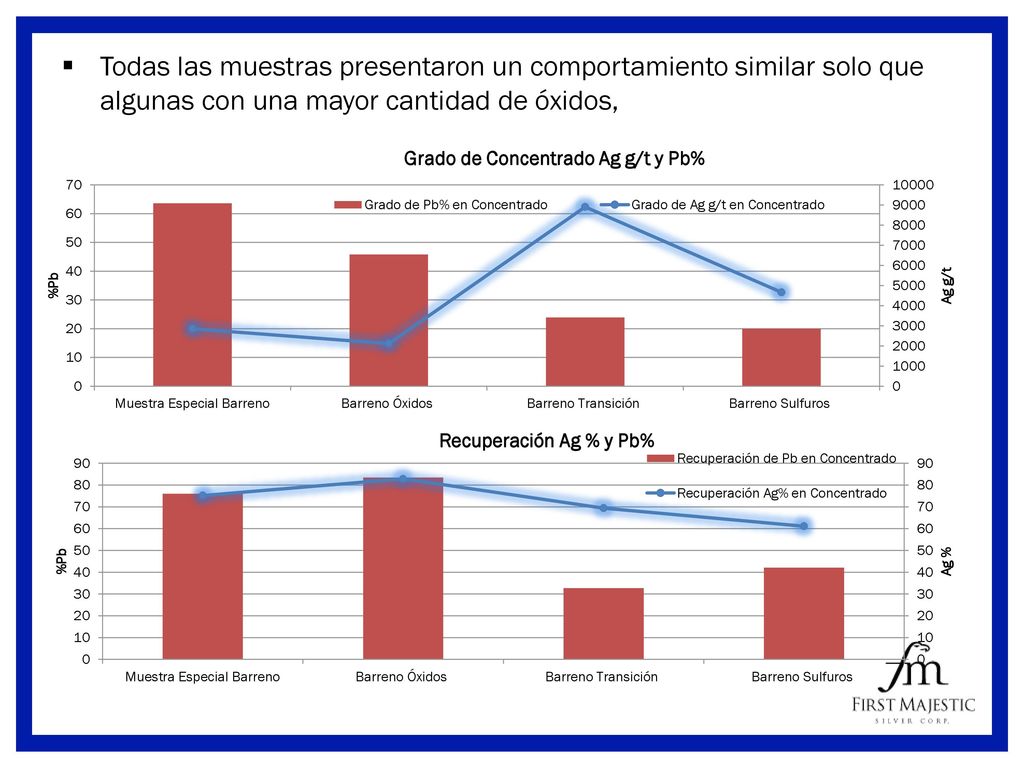

19 Todas las muestras presentaron un comportamiento similar solo que algunas con una mayor cantidad de óxidos,

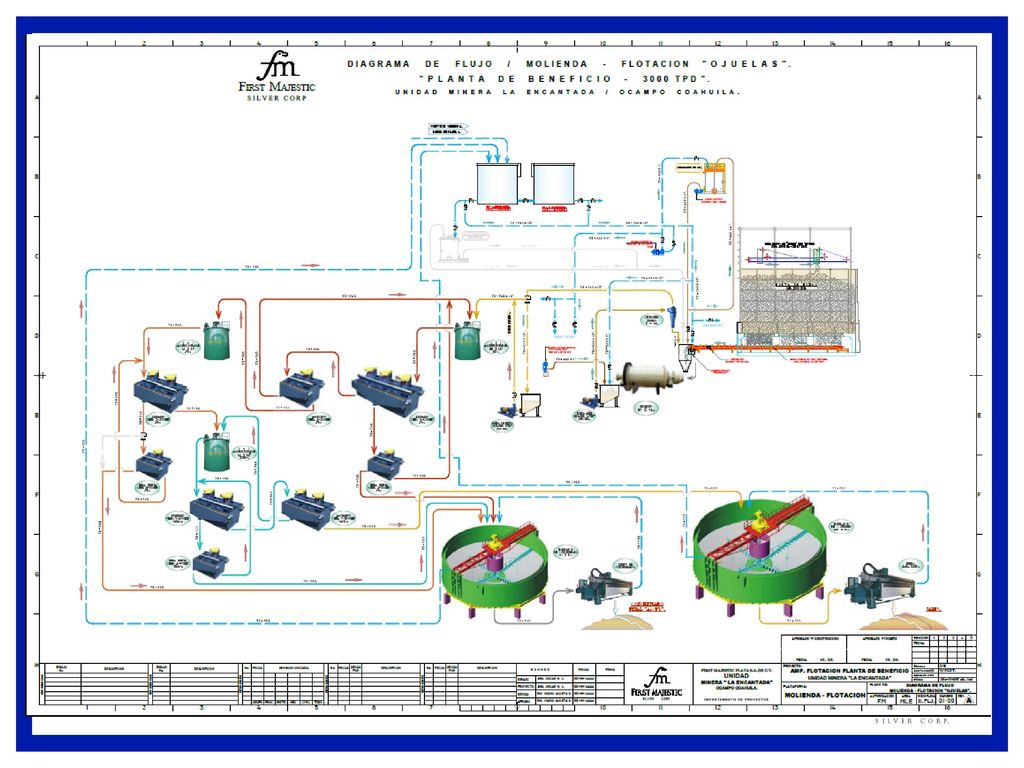

20

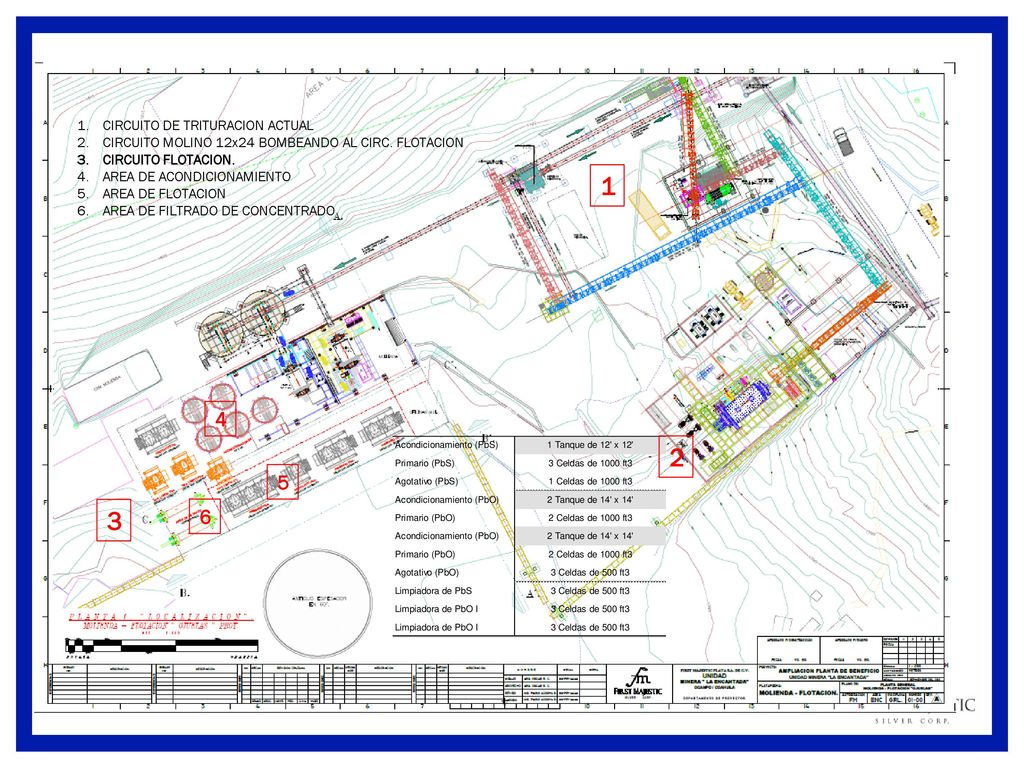

21 1 2 3 4 5 6 CIRCUITO DE TRITURACION ACTUAL
CIRCUITO MOLINO 12x24 BOMBEANDO AL CIRC. FLOTACION CIRCUITO FLOTACION. AREA DE ACONDICIONAMIENTO AREA DE FLOTACION AREA DE FILTRADO DE CONCENTRADO 1 4 2 5 3 6

22 Gracias Por su atención.

23 UNIDAD DEL TORO Planta de Beneficio

24 Reducción de Costos Mediante la Sustitución de Colectores Tradicionales por Nuevas Formulaciones.

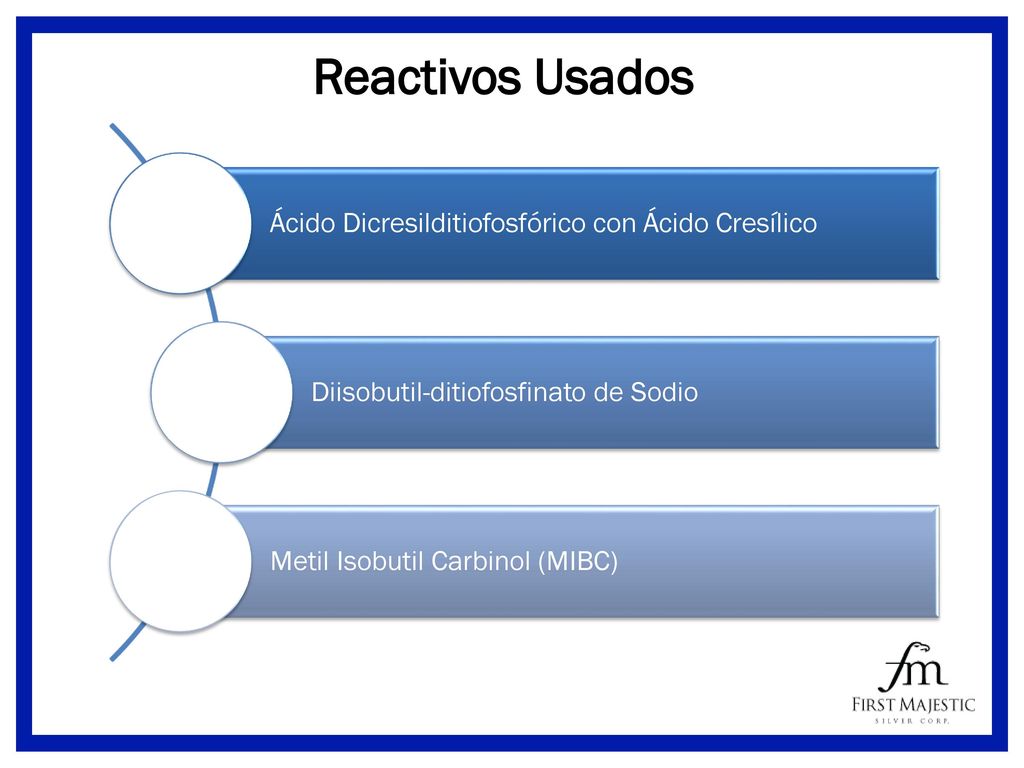

25 Reactivos Usados Ácido Dicresilditiofosfórico con Ácido Cresílico
Diisobutil-ditiofosfinato de Sodio Metil Isobutil Carbinol (MIBC)

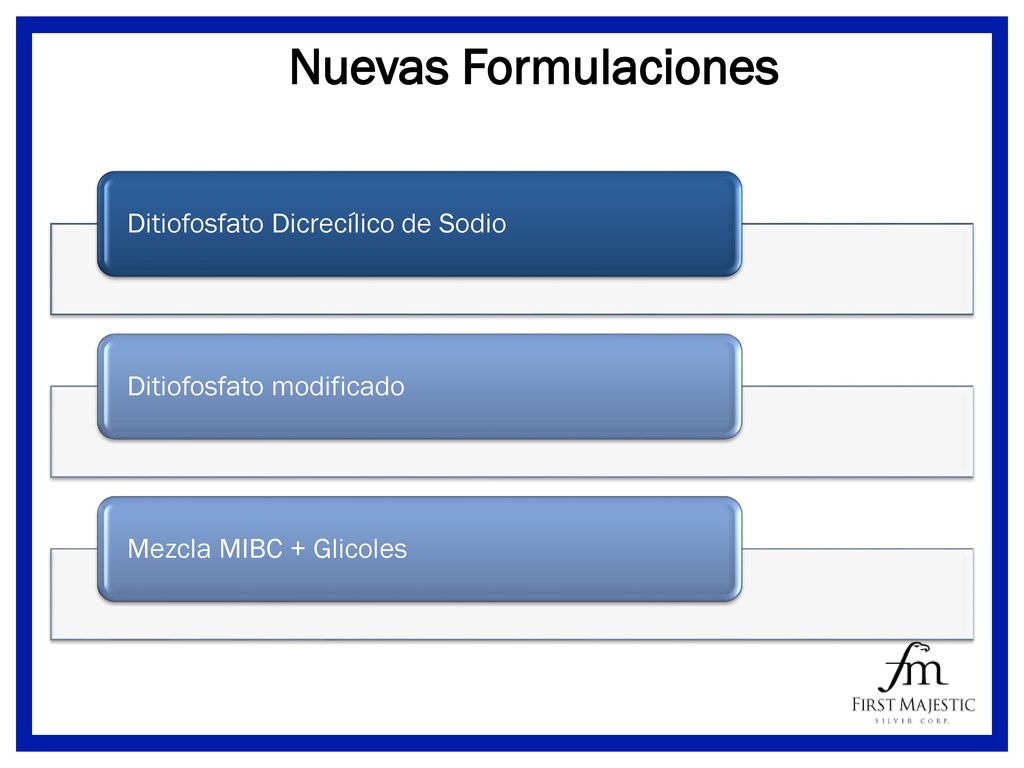

26 Nuevas Formulaciones Ditiofosfato Dicrecílico de Sodio
Ditiofosfato modificado Mezcla MIBC + Glicoles

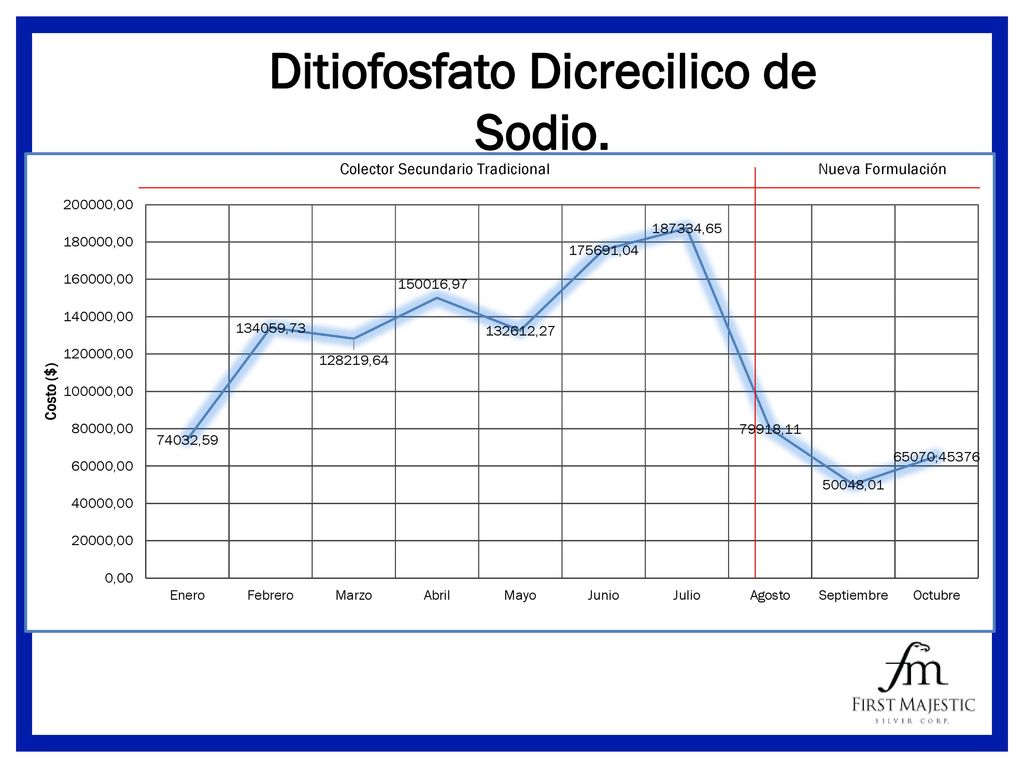

27 Ditiofosfato Dicrecilico de Sodio.

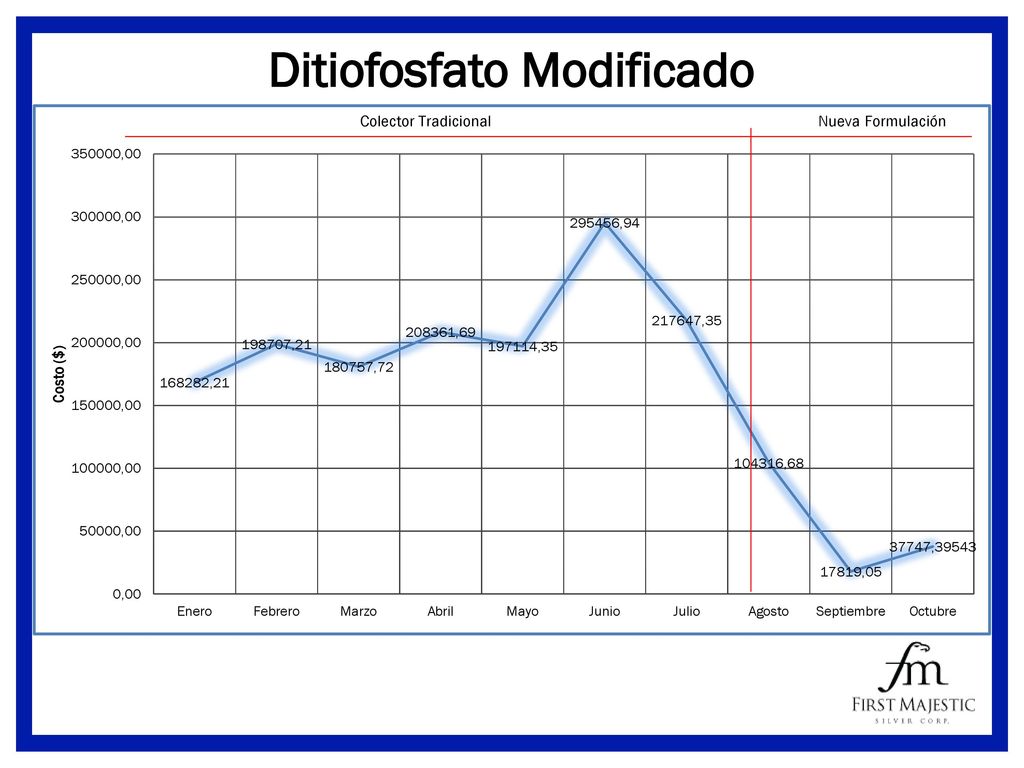

28 Ditiofosfato Modificado

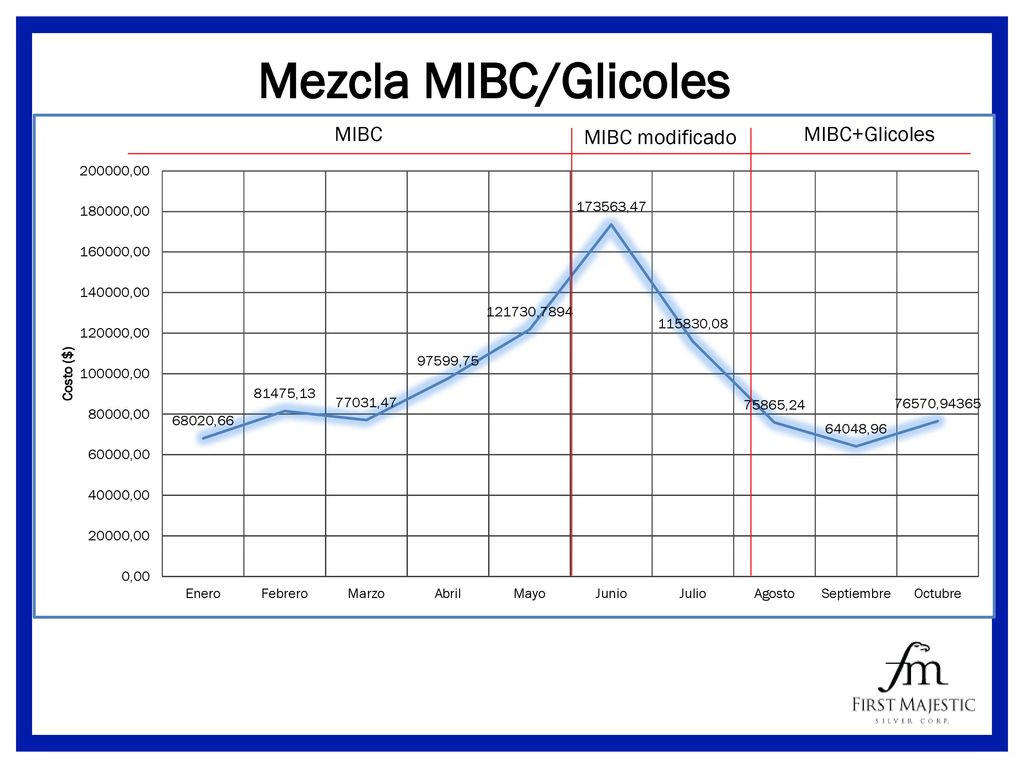

29 Mezcla MIBC/Glicoles

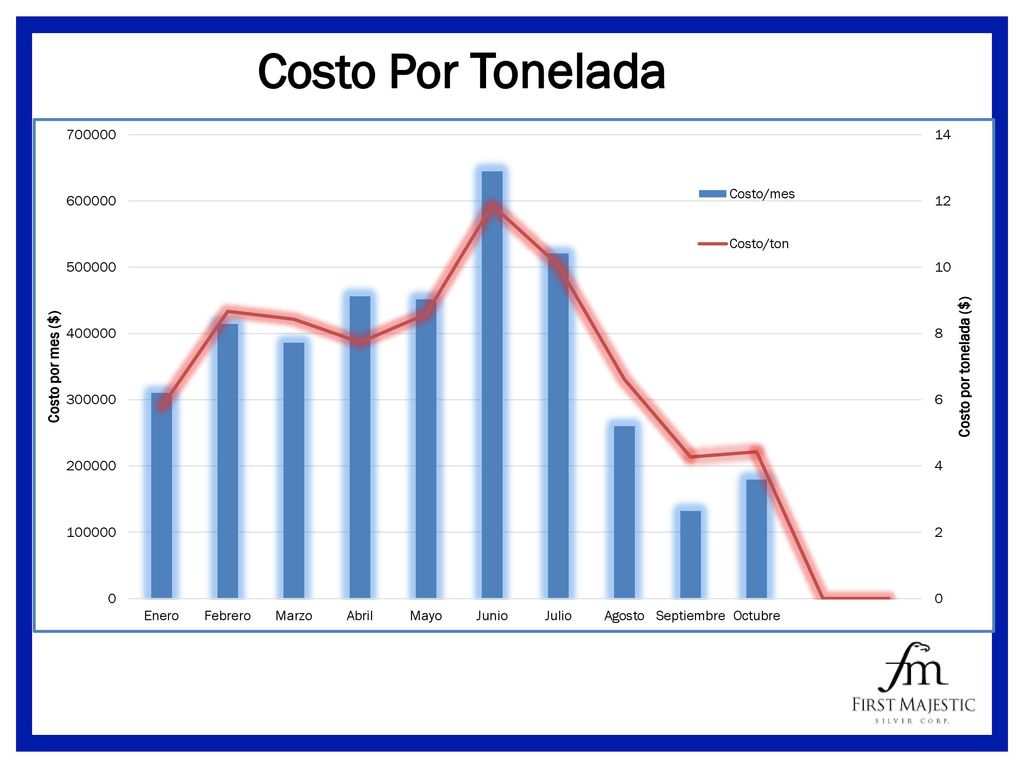

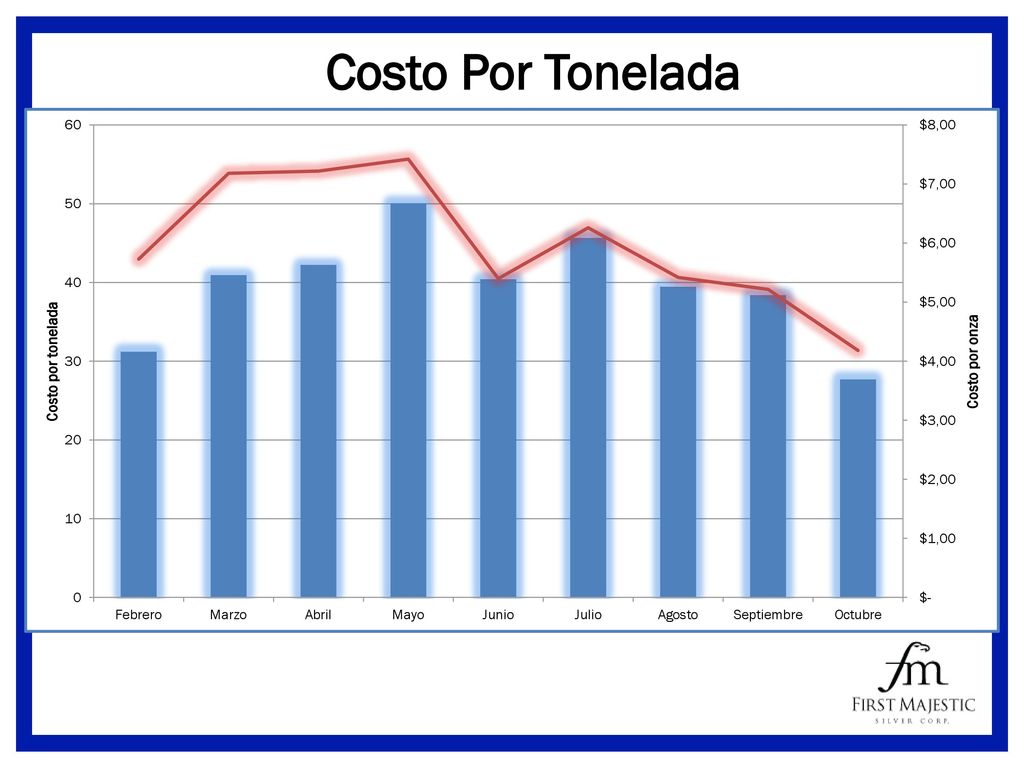

30 Costo Por Tonelada

31 Gracias Por su atención.

32 UNIDAD LA PARRILLA Planta de Beneficio

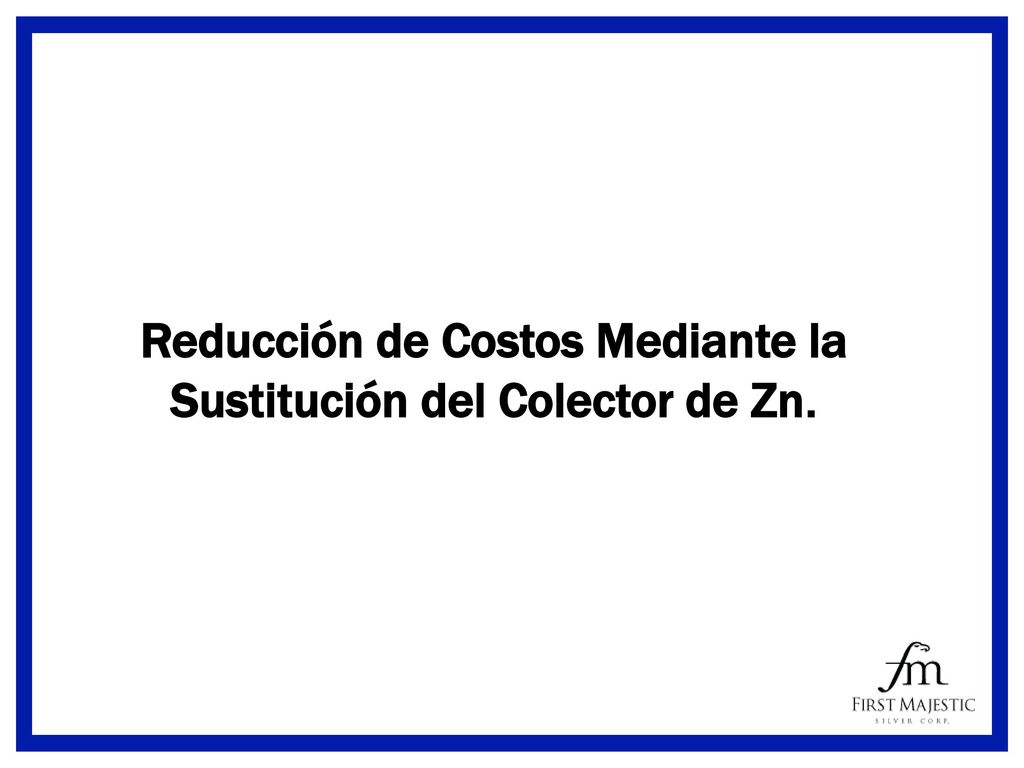

33 Reducción de Costos Mediante la Sustitución del Colector de Zn.

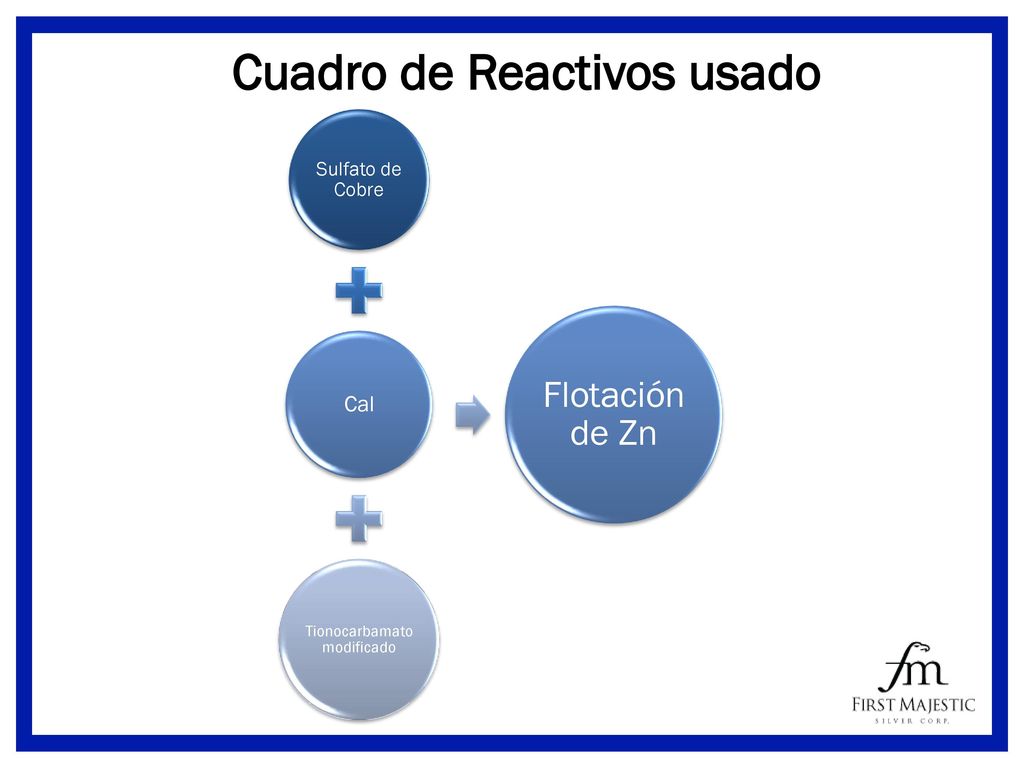

34 Cuadro de Reactivos usado
Sulfato de Cobre Cal Tionocarbamato modificado Flotación de Zn

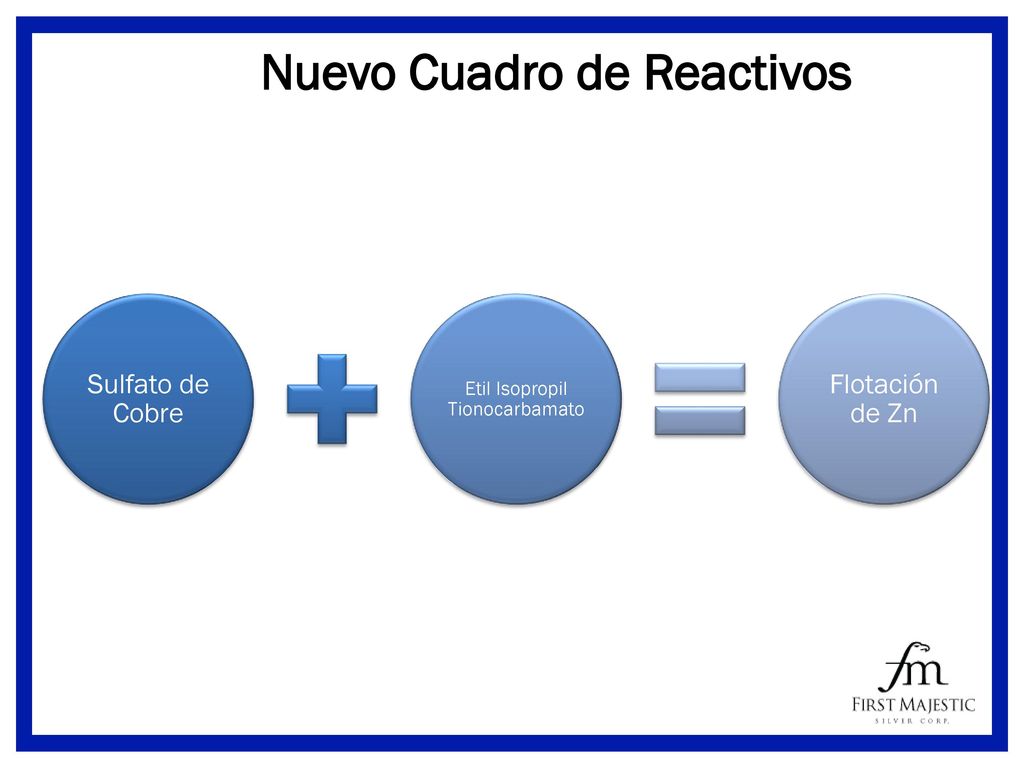

35 Nuevo Cuadro de Reactivos
Sulfato de Cobre Etil Isopropil Tionocarbamato Flotación de Zn

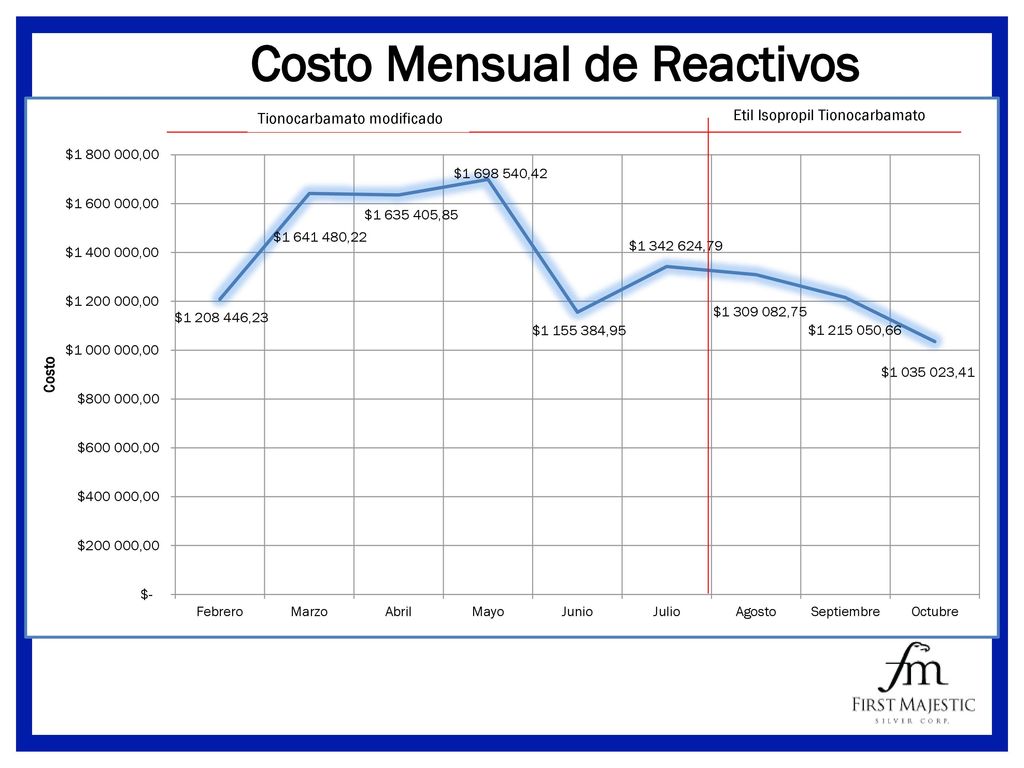

36 Costo Mensual de Reactivos
Tionocarbamato modificado Etil Isopropil Tionocarbamato

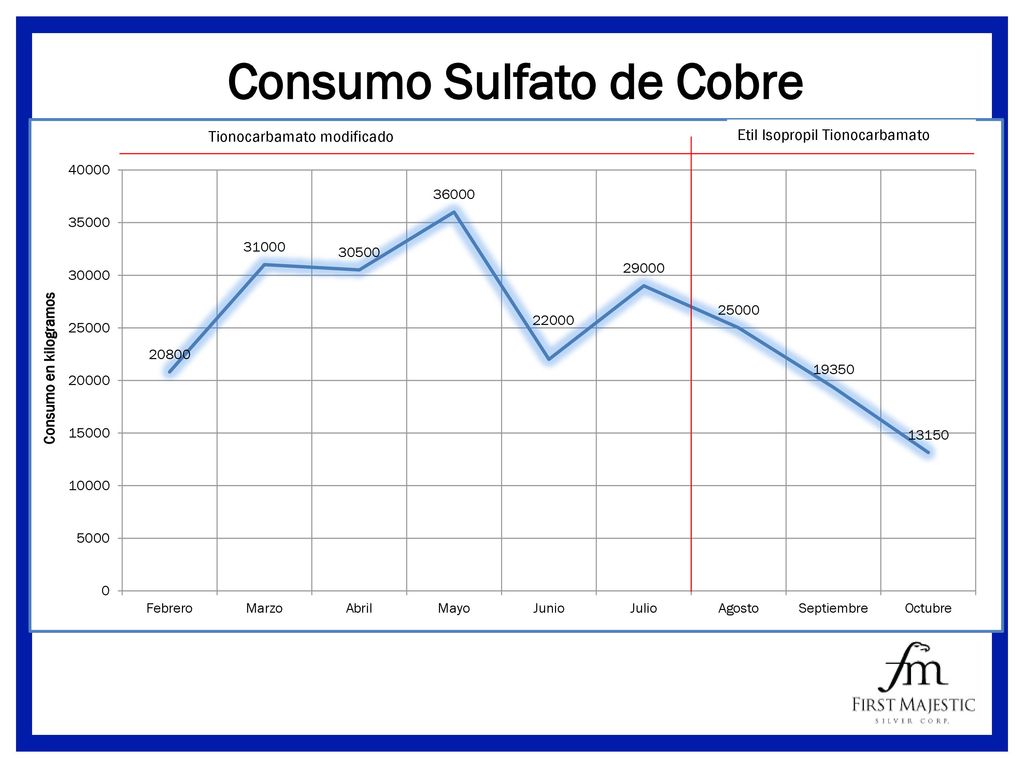

37 Consumo Sulfato de Cobre

38 Costo Por Tonelada

39 Gracias Por su atención.
