Sistema pórtico - tabique
Diseño Basado en Desplazamiento Sistema pórtico - tabique Con y sin viga de conexión
2

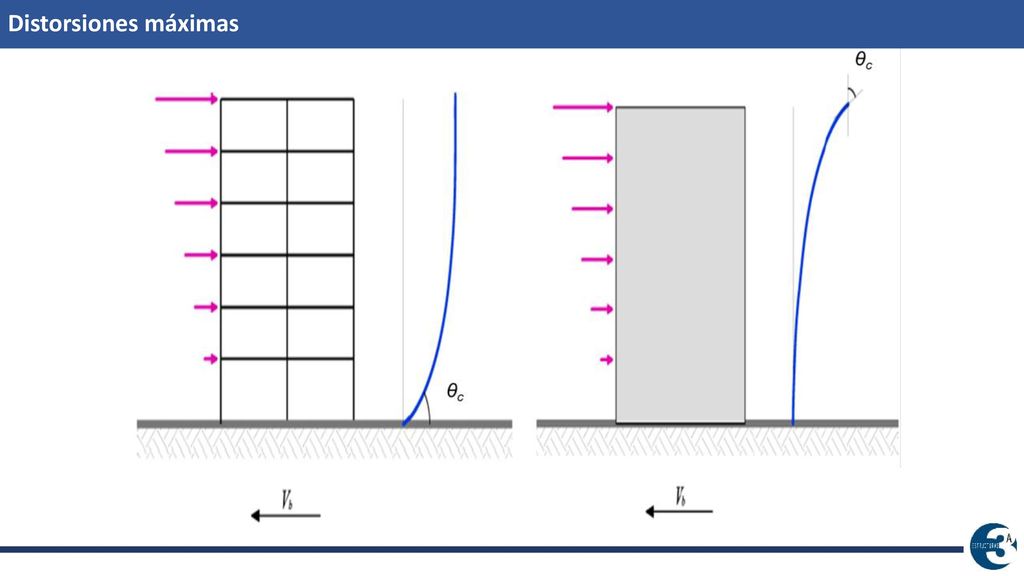

Distorsiones máximas
3

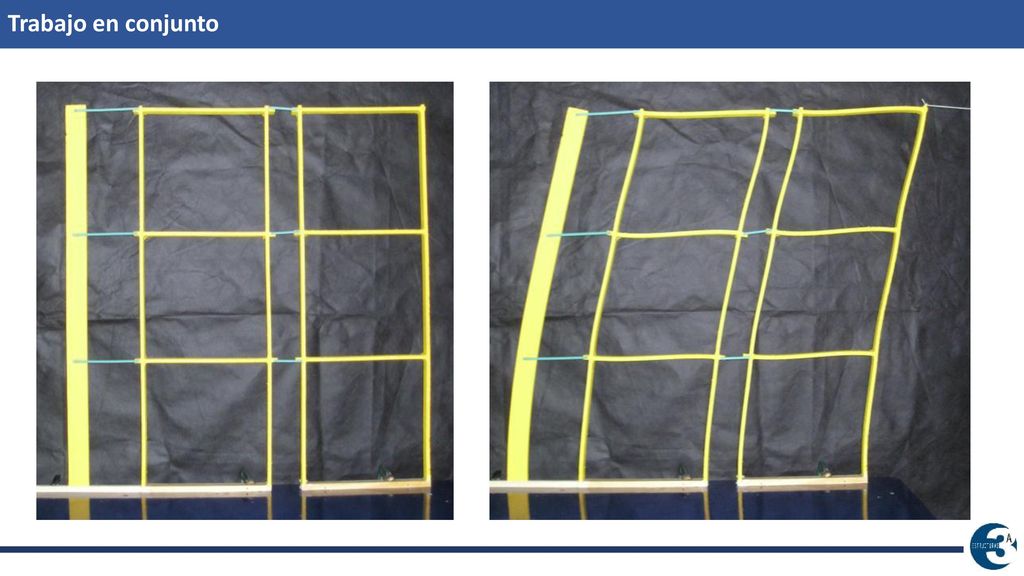

Trabajo en conjunto
4

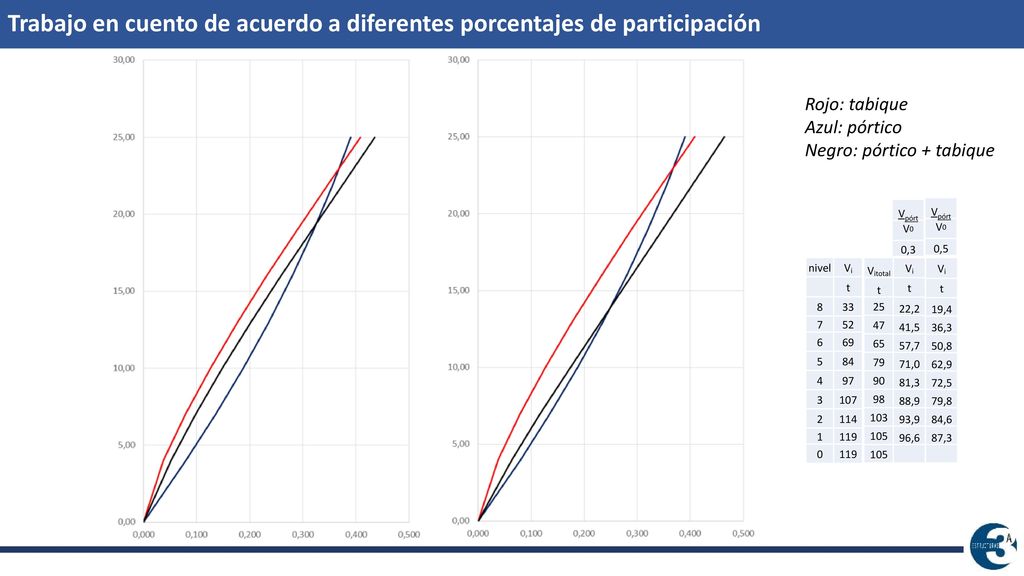

Trabajo en cuento de acuerdo a diferentes porcentajes de participación
Rojo: tabique Azul: pórtico Negro: pórtico + tabique Vpórt V0 0,3 Vpórt V0 0,5 nivel Vi t 8 33 7 52 6 69 5 84 4 97 3 107 2 114 1 119 Vitotal t 25 47 65 79 90 98 103 105 Vi t 22,2 41,5 57,7 71,0 81,3 88,9 93,9 96,6 Vi t 19,4 36,3 50,8 62,9 72,5 79,8 84,6 87,3
5

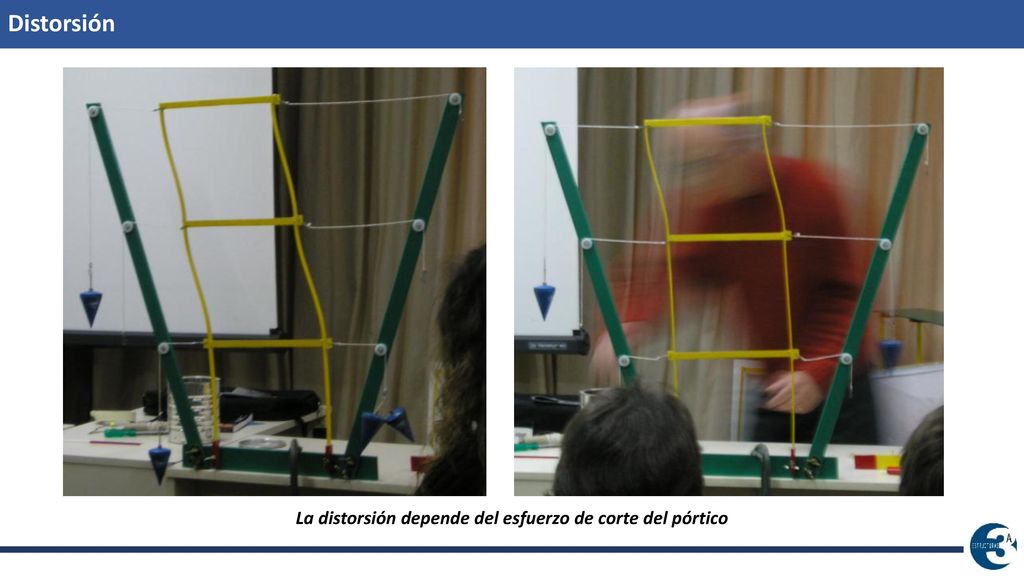

La distorsión depende del esfuerzo de corte del pórtico
6

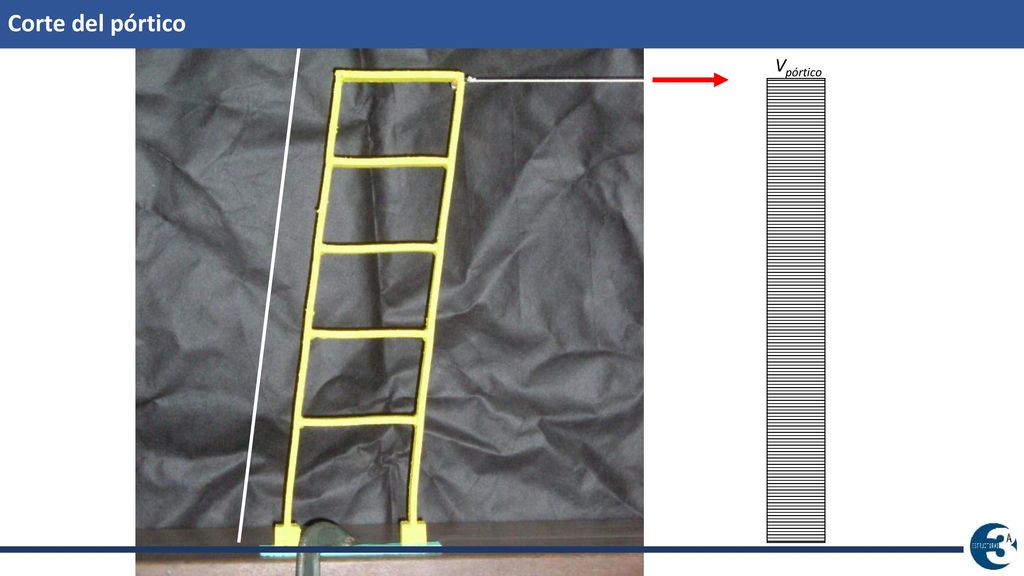

Corte del pórtico Vpórtico
7

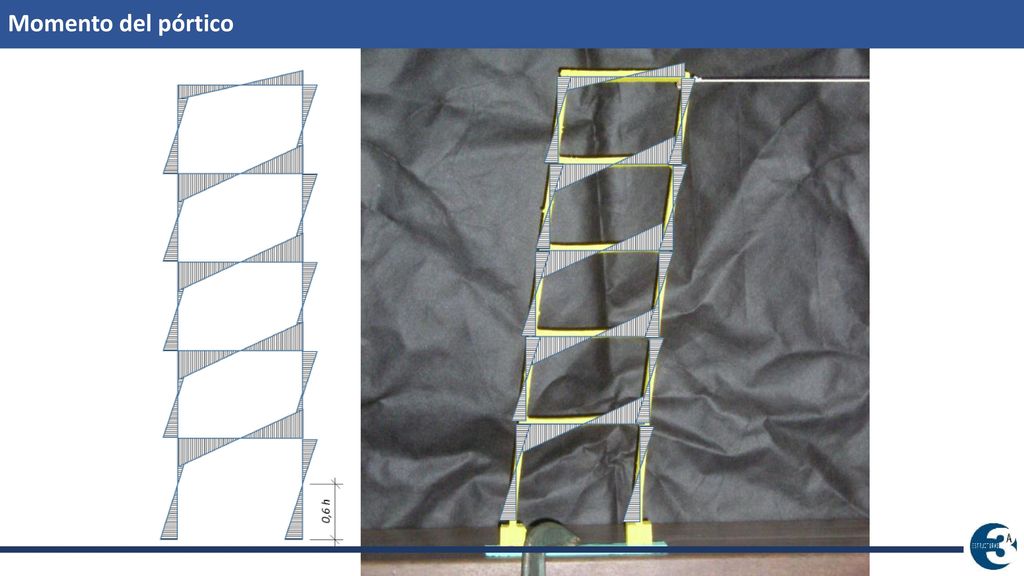

Momento del pórtico
8

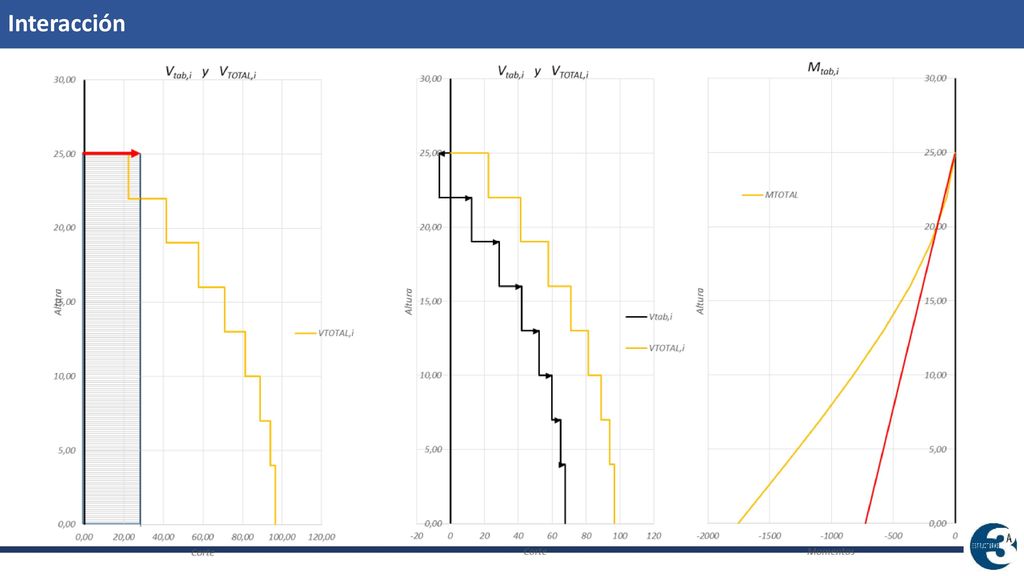

Interacción
9

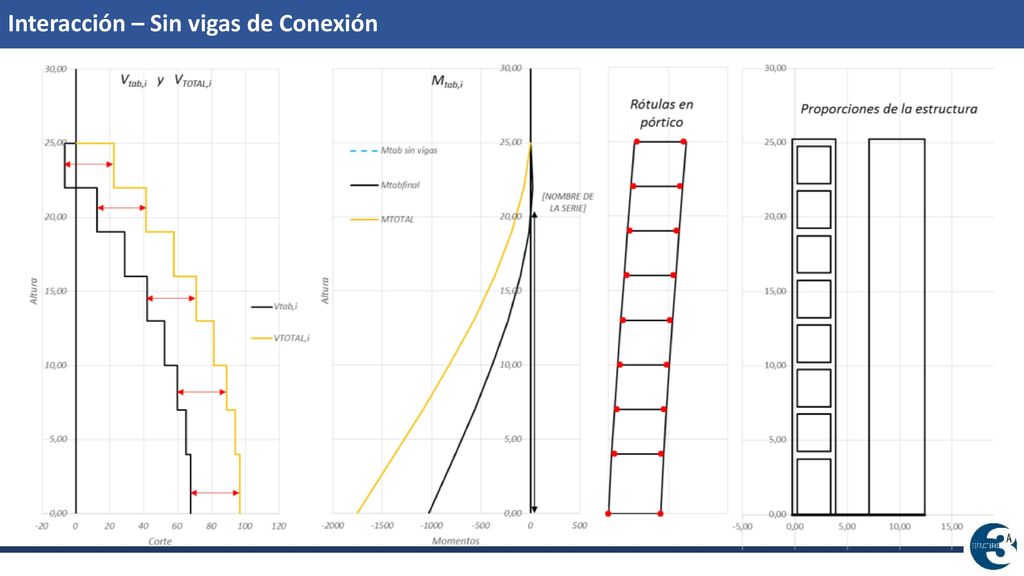

Interacción – Sin vigas de Conexión
10

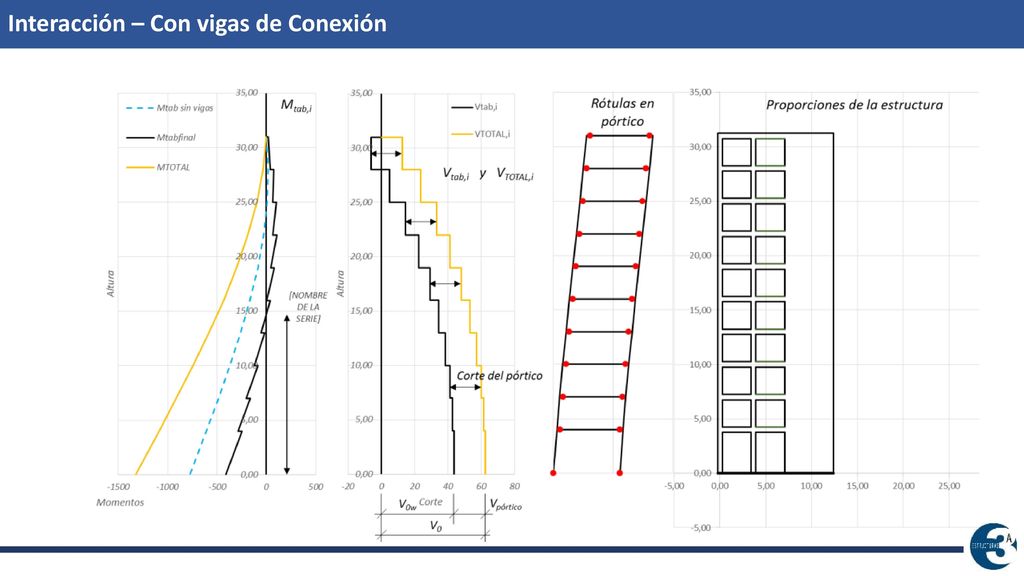

Interacción – Con vigas de Conexión
11

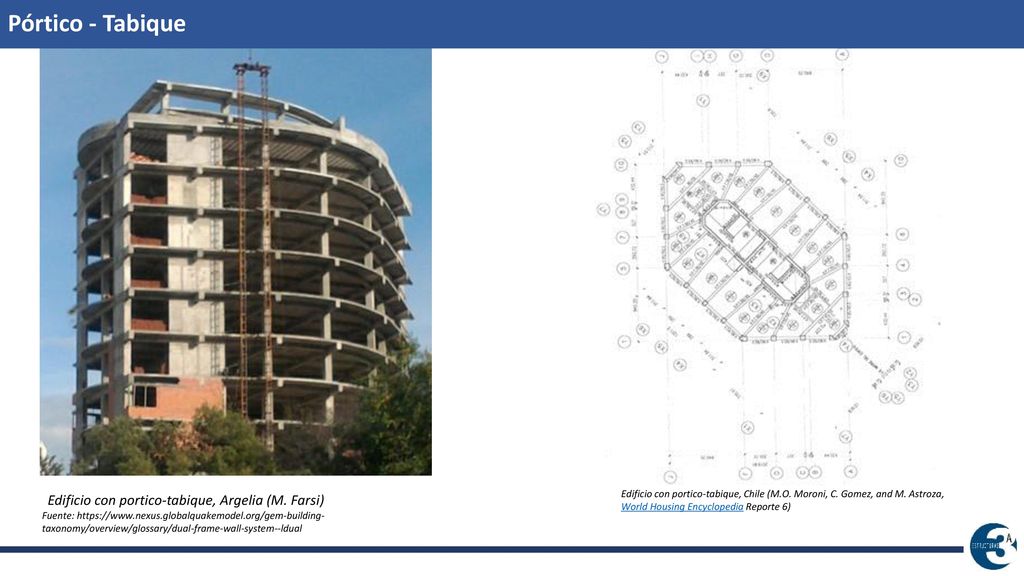

Pórtico - Tabique Edificio con portico-tabique, Argelia (M. Farsi)
Edificio con portico-tabique, Chile (M.O. Moroni, C. Gomez, and M. Astroza, World Housing Encyclopedia Reporte 6) Fuente:
