Subnetting Basics REDES 417.

Presentación del tema: "Subnetting Basics REDES 417."— Transcripción de la presentación:

1 Subnetting Basics REDES 417

2 Pasos para crear subnets
Determinar el número de networks IDs requeridos Uno para cada subnet Uno para cada conección WAN Determinar el número de ID para cada host por subnet Uno por cada TCP/IP host Uno por cada interface de router Basado en los requerimientos previos, crear lo siguiente: Un subnet mask para el network entero Un subnet ID único para cada segmento físico Un range o intérvalo de host IDs para cada subnet

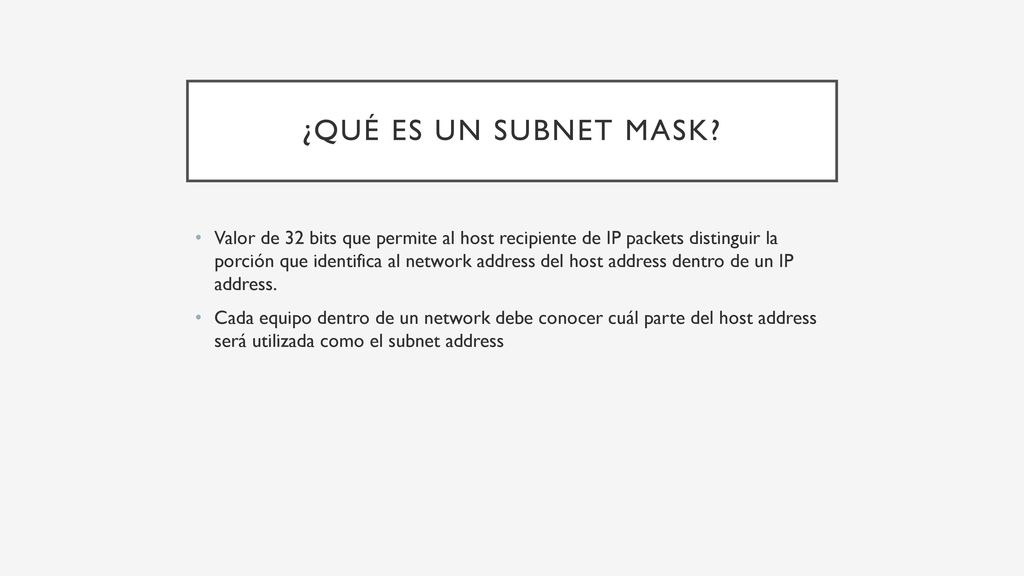

3 ¿Qué es un subnet mask? Valor de 32 bits que permite al host recipiente de IP packets distinguir la porción que identifica al network address del host address dentro de un IP address. Cada equipo dentro de un network debe conocer cuál parte del host address será utilizada como el subnet address

4 Default subnet mask para cada clase de network
formato Subnet mask A network.host.host.host B network.network.host.host C network.network.network. host

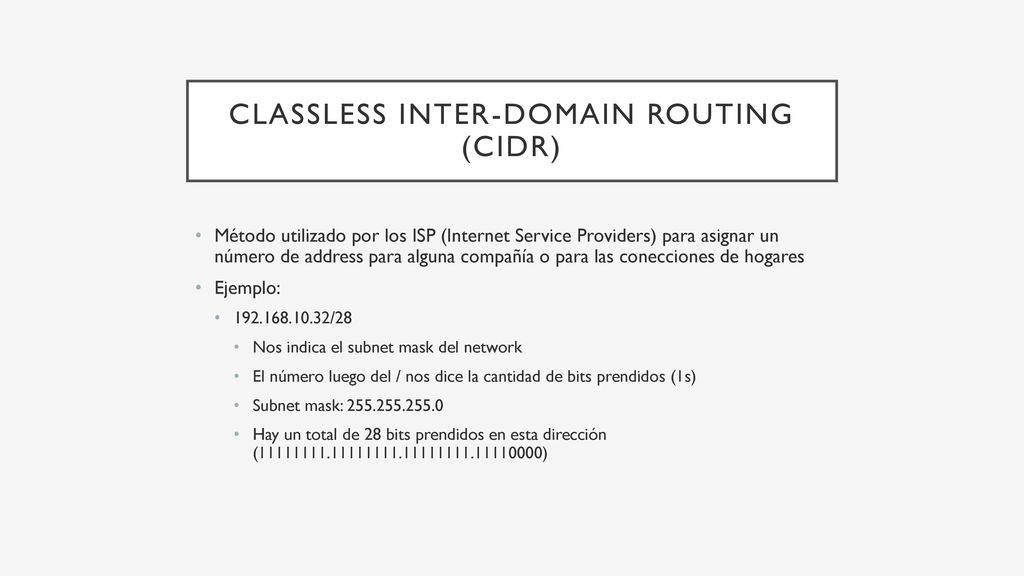

5 Classless inter-domain routing (cidr)
Método utilizado por los ISP (Internet Service Providers) para asignar un número de address para alguna compañía o para las conecciones de hogares Ejemplo: /28 Nos indica el subnet mask del network El número luego del / nos dice la cantidad de bits prendidos (1s) Subnet mask: Hay un total de 28 bits prendidos en esta dirección ( )

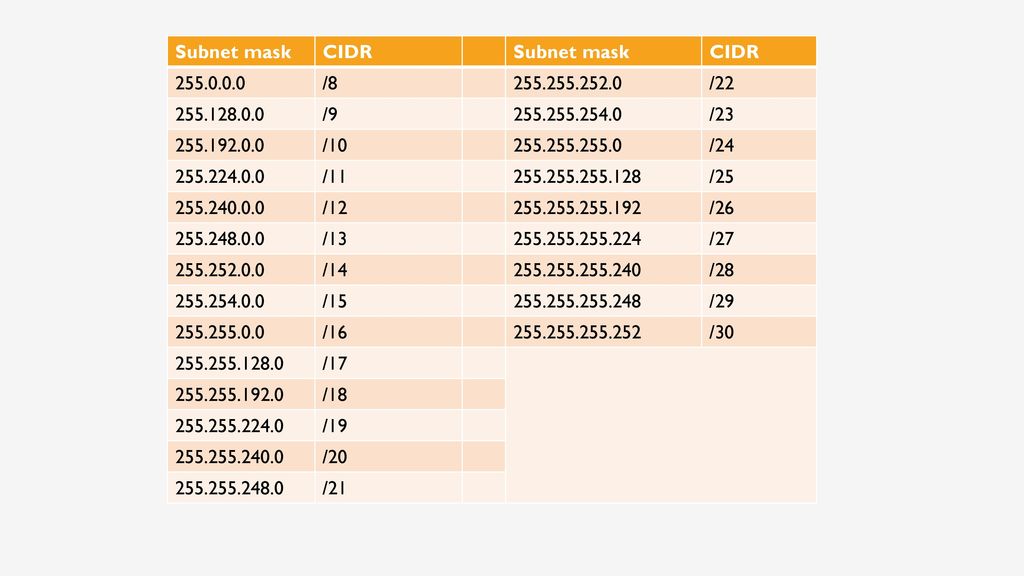

6 Subnet mask CIDR /8 /22 /9 /23 /10 /24 /11 /25 /12 /26 /13 /27 /14 /28 /15 /29 /16 /30 /17 /18 /19 /20 /21

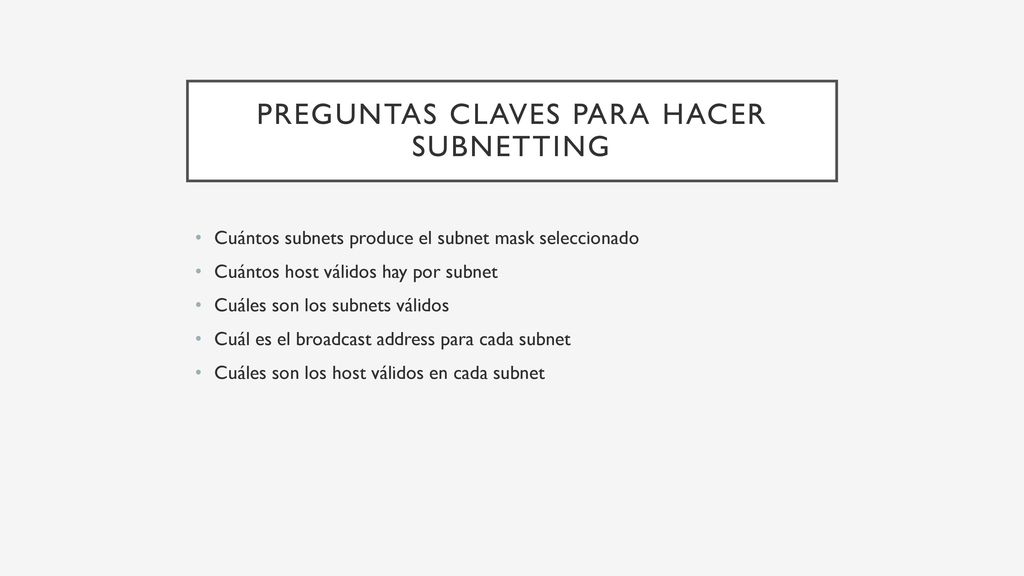

7 Preguntas claves para hacer subnetting
Cuántos subnets produce el subnet mask seleccionado Cuántos host válidos hay por subnet Cuáles son los subnets válidos Cuál es el broadcast address para cada subnet Cuáles son los host válidos en cada subnet

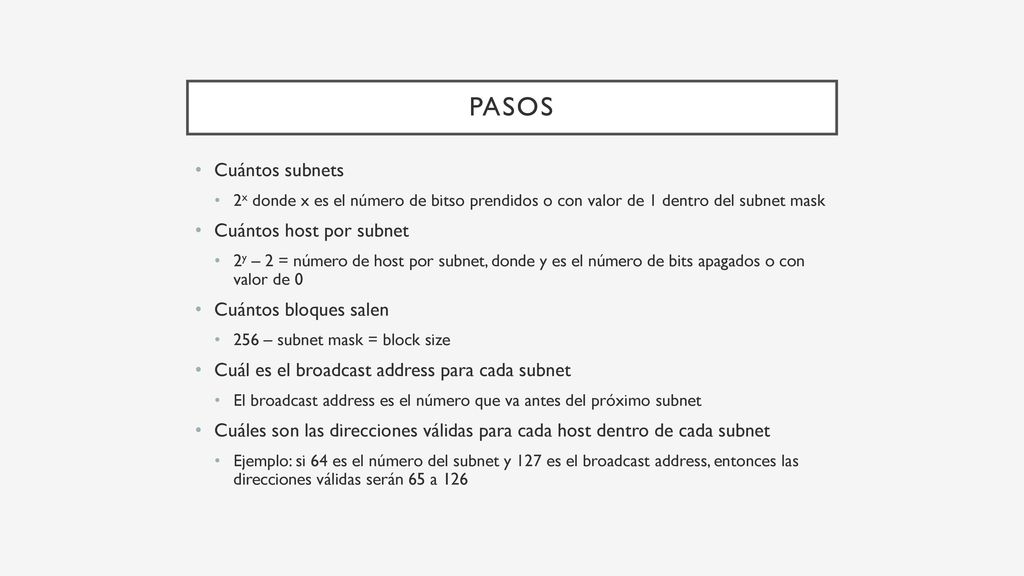

8 pasos Cuántos subnets Cuántos host por subnet Cuántos bloques salen
2x donde x es el número de bitso prendidos o con valor de 1 dentro del subnet mask Cuántos host por subnet 2y – 2 = número de host por subnet, donde y es el número de bits apagados o con valor de 0 Cuántos bloques salen 256 – subnet mask = block size Cuál es el broadcast address para cada subnet El broadcast address es el número que va antes del próximo subnet Cuáles son las direcciones válidas para cada host dentro de cada subnet Ejemplo: si 64 es el número del subnet y 127 es el broadcast address, entonces las direcciones válidas serán 65 a 126

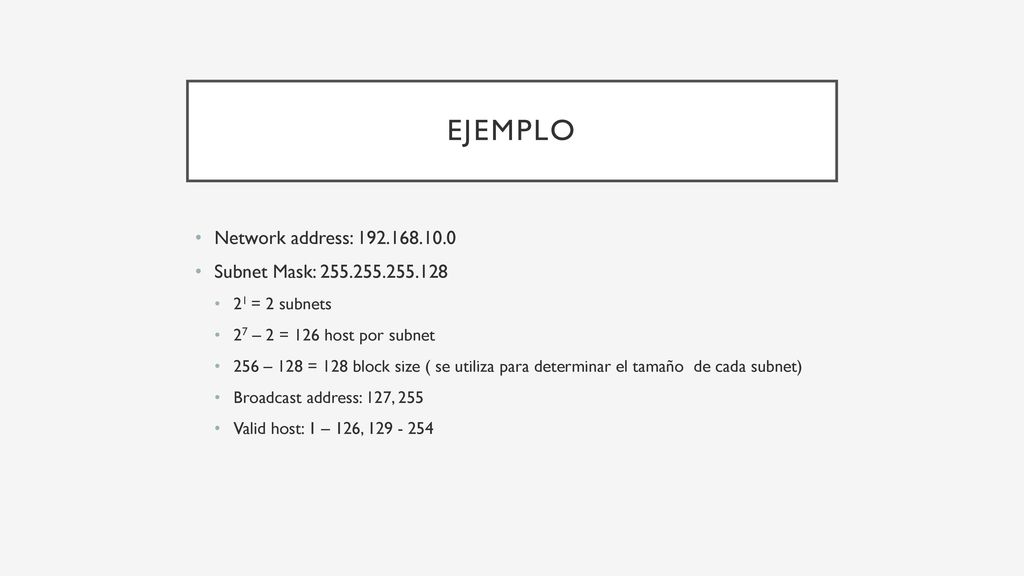

9 ejemplo Network address: 192.168.10.0 Subnet Mask: 255.255.255.128
21 = 2 subnets 27 – 2 = 126 host por subnet 256 – 128 = 128 block size ( se utiliza para determinar el tamaño de cada subnet) Broadcast address: 127, 255 Valid host: 1 – 126,

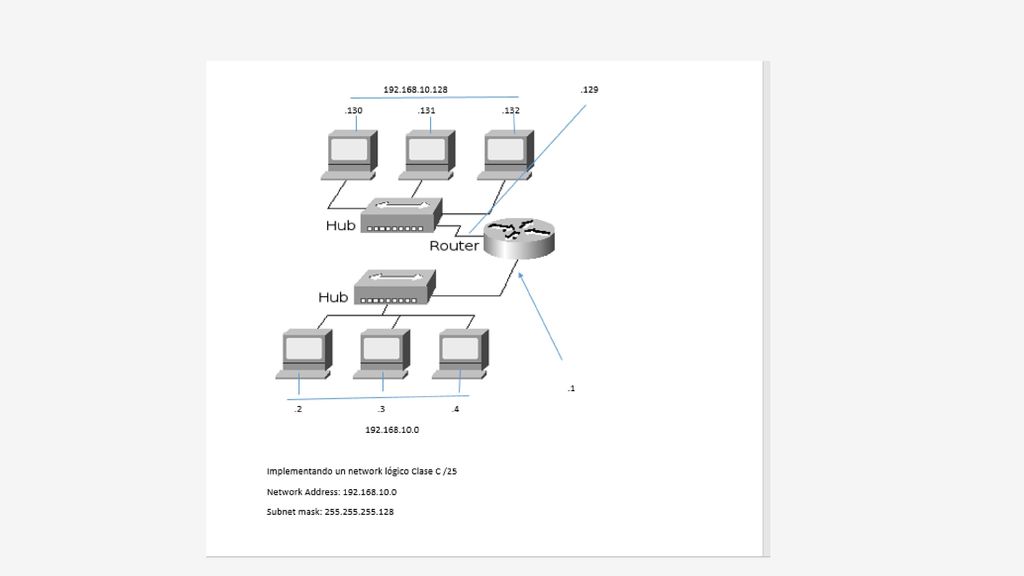

10
