Almacenamiento secundario Disco Duro (Hard Disk)

Presentación del tema: "Almacenamiento secundario Disco Duro (Hard Disk)"— Transcripción de la presentación:

1 Almacenamiento secundario Disco Duro (Hard Disk)
Infografía Almacenamiento secundario Disco Duro (Hard Disk) Oscar Wilson Mendoza Martínez Mgr en Tecnología Educativa y Medios Audiovisuales

2 Controladora del Disco

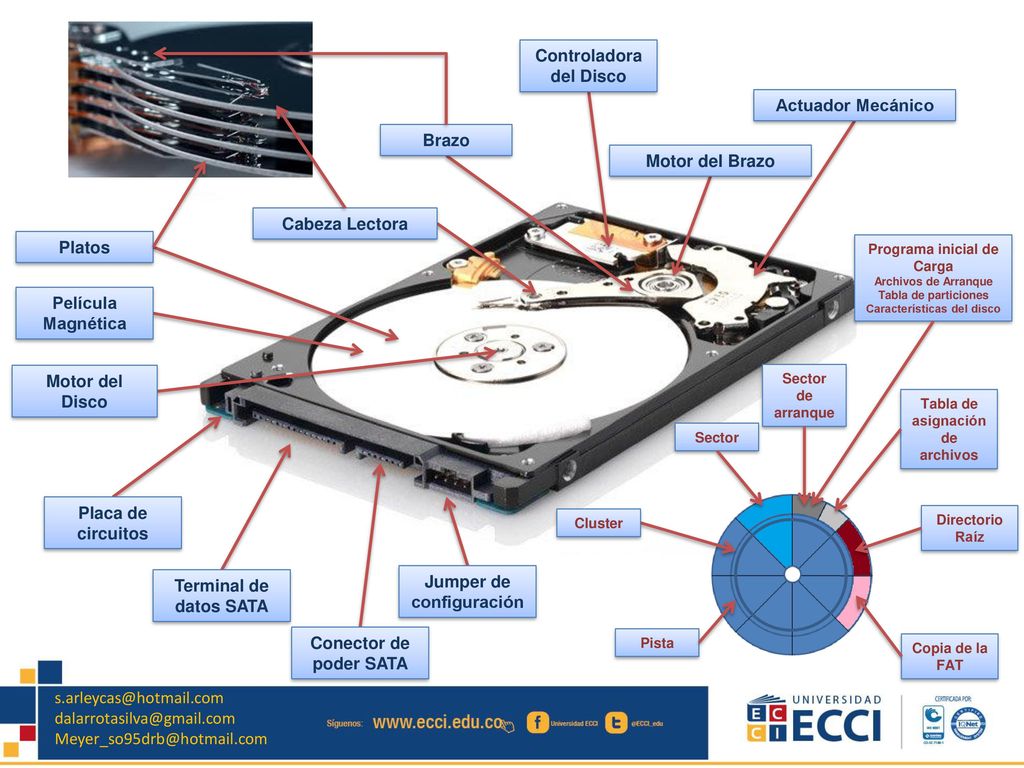

Actuador Mecánico Brazo Motor del Brazo Cabeza Lectora Platos Programa inicial de Carga Archivos de Arranque Tabla de particiones Características del disco Película Magnética Motor del Disco Sector de arranque Tabla de asignación de archivos Sector Placa de circuitos Cluster Directorio Raíz Terminal de datos SATA Jumper de configuración Conector de poder SATA Pista Copia de la FAT

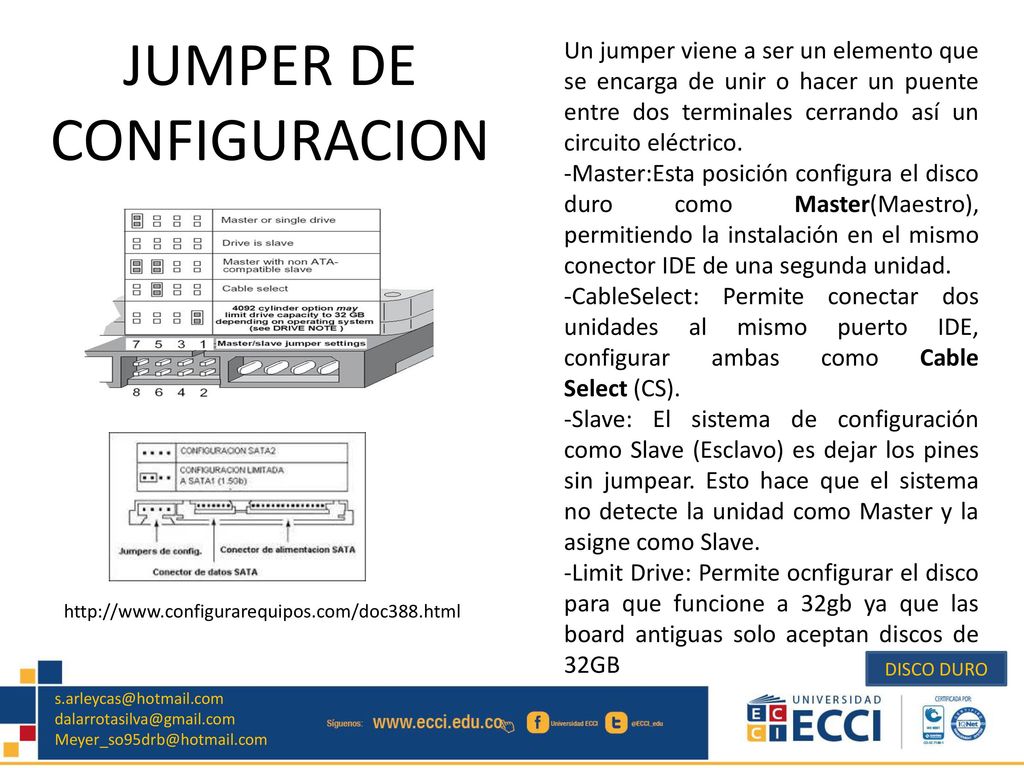

3 JUMPER DE CONFIGURACION
Un jumper viene a ser un elemento que se encarga de unir o hacer un puente entre dos terminales cerrando así un circuito eléctrico. -Master:Esta posición configura el disco duro como Master(Maestro), permitiendo la instalación en el mismo conector IDE de una segunda unidad. -CableSelect: Permite conectar dos unidades al mismo puerto IDE, configurar ambas como Cable Select (CS). -Slave: El sistema de configuración como Slave (Esclavo) es dejar los pines sin jumpear. Esto hace que el sistema no detecte la unidad como Master y la asigne como Slave.  -Limit Drive: Permite ocnfigurar el disco para que funcione a 32gb ya que las board antiguas solo aceptan discos de 32GB DISCO DURO

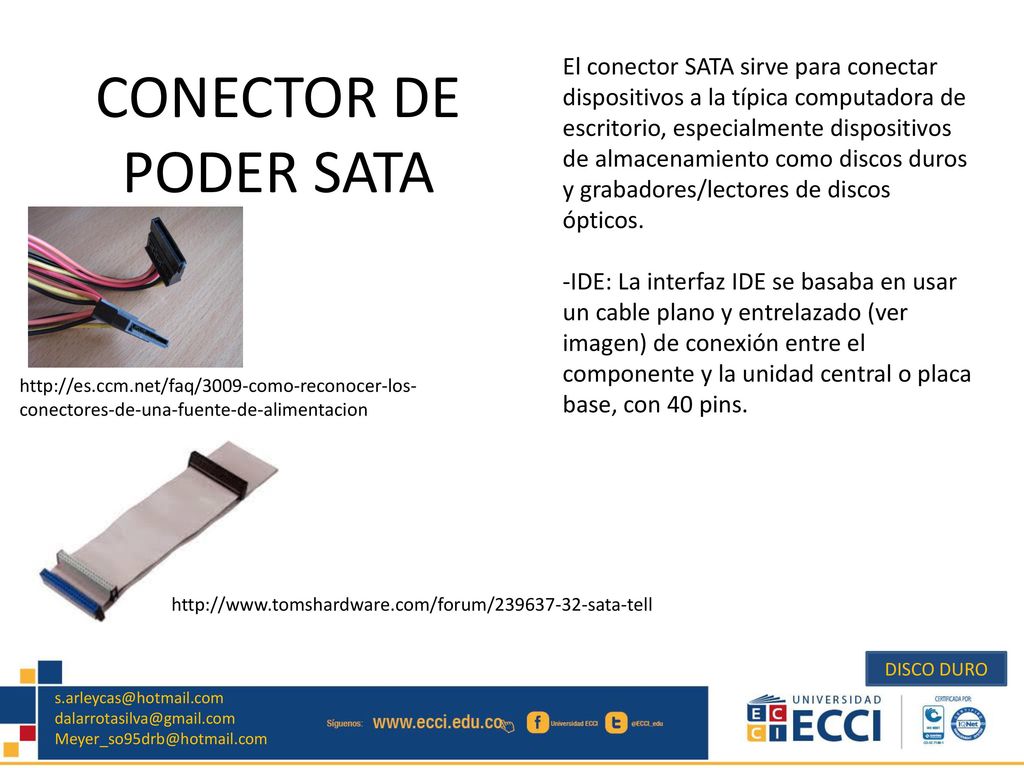

4 El conector SATA sirve para conectar dispositivos a la típica computadora de escritorio, especialmente dispositivos de almacenamiento como discos duros y grabadores/lectores de discos ópticos. -IDE: La interfaz IDE se basaba en usar un cable plano y entrelazado (ver imagen) de conexión entre el componente y la unidad central o placa base, con 40 pins. CONECTOR DE PODER SATA DISCO DURO

5 -SATA 1. 0: Empieza con una velocidad de 1. 5 Gigabits por segundo

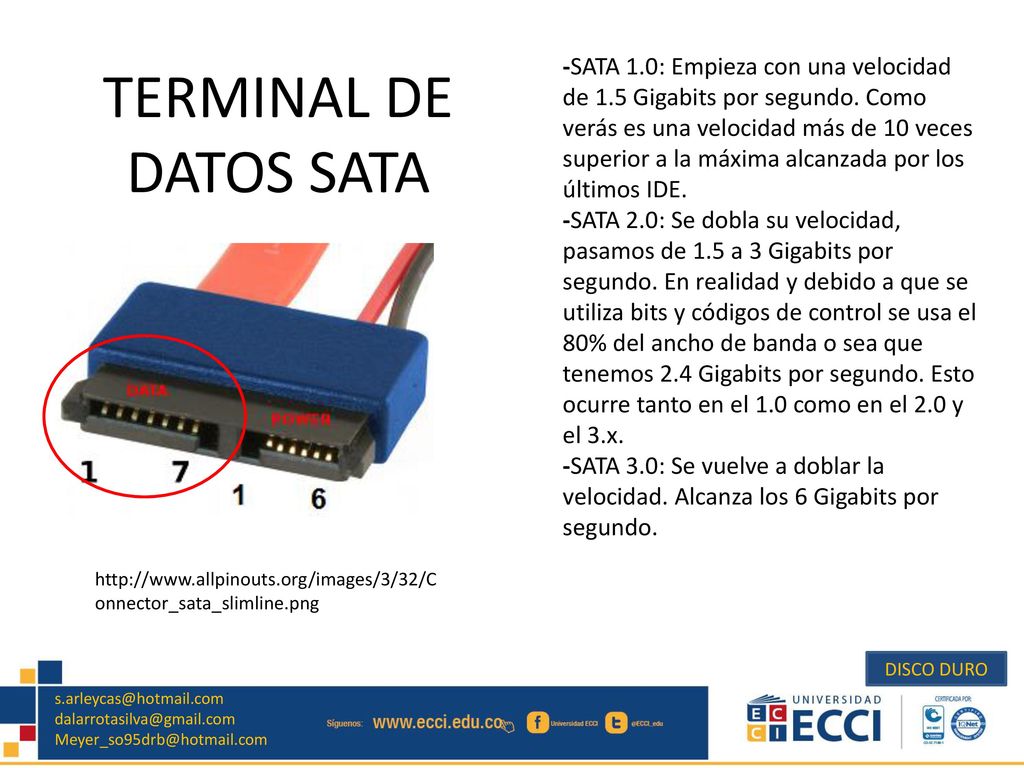

-SATA 1.0: Empieza con una velocidad de 1.5 Gigabits por segundo. Como verás es una velocidad más de 10 veces superior a la máxima alcanzada por los últimos IDE. -SATA 2.0: Se dobla su velocidad, pasamos de 1.5 a 3 Gigabits por segundo. En realidad y debido a que se utiliza bits y códigos de control se usa el 80% del ancho de banda o sea que tenemos 2.4 Gigabits por segundo. Esto ocurre tanto en el 1.0 como en el 2.0 y el 3.x. -SATA 3.0: Se vuelve a doblar la velocidad. Alcanza los 6 Gigabits por segundo. TERMINAL DE DATOS SATA DISCO DURO

6 Es el área donde se integran los componentes electrónicos del disco duro.
Se conforman por: Transistores Estándar Diodo Microchip estándar Microchip de superficie Diodo rectificador Resistencias Transistor regulador PLACA DE CIRCUITOS DISCO DURO

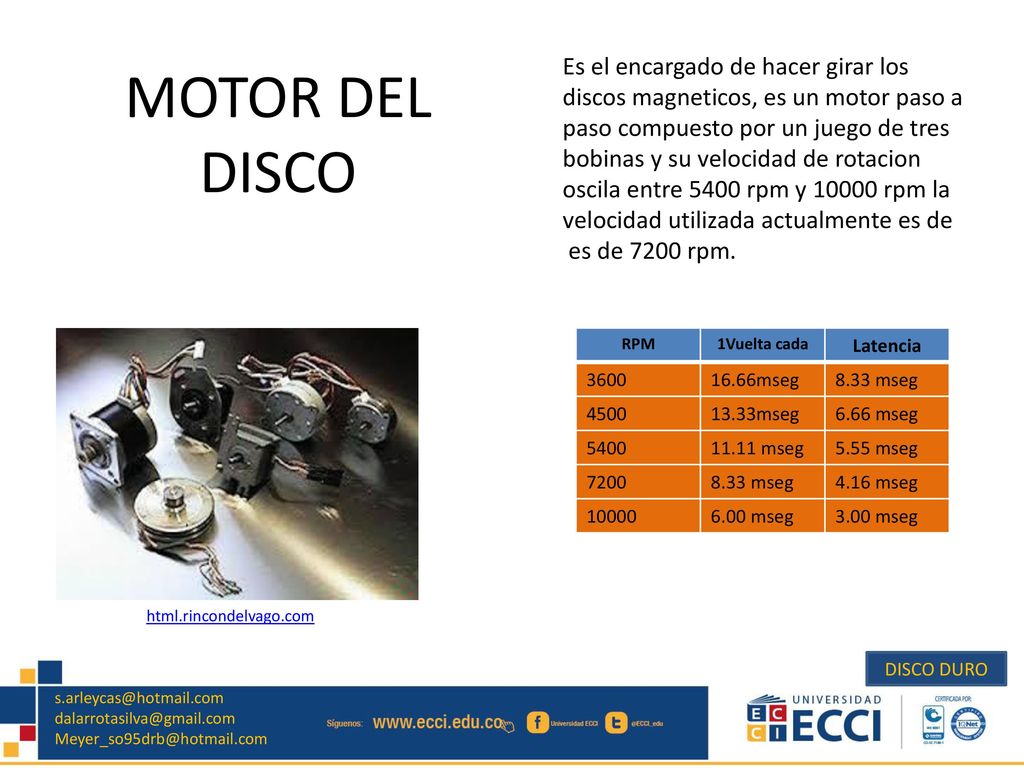

7 Es el encargado de hacer girar los discos magneticos, es un motor paso a paso compuesto por un juego de tres bobinas y su velocidad de rotacion oscila entre 5400 rpm y rpm la velocidad utilizada actualmente es de es de 7200 rpm. MOTOR DEL DISCO RPM 1Vuelta cada Latencia 3600 16.66mseg 8.33 mseg 4500 13.33mseg 6.66 mseg 5400 11.11 mseg 5.55 mseg 7200 4.16 mseg 10000 6.00 mseg 3.00 mseg html.rincondelvago.com DISCO DURO

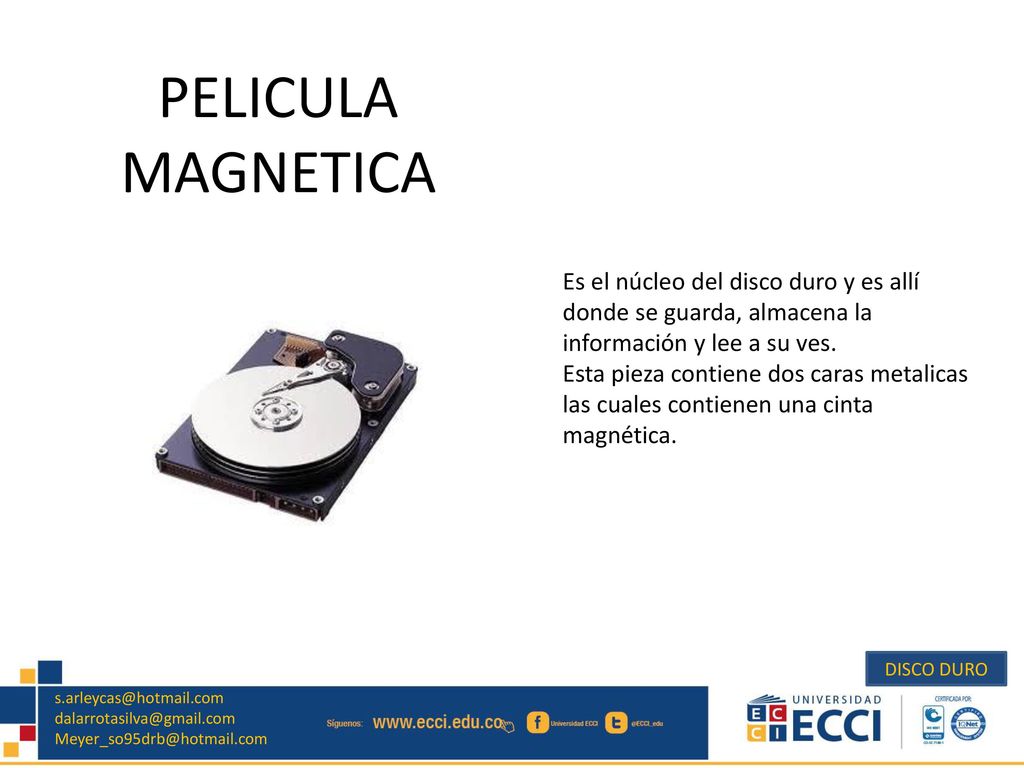

8 Es el núcleo del disco duro y es allí donde se guarda, almacena la información y lee a su ves.
Esta pieza contiene dos caras metalicas las cuales contienen una cinta magnética. PELICULA MAGNETICA DISCO DURO

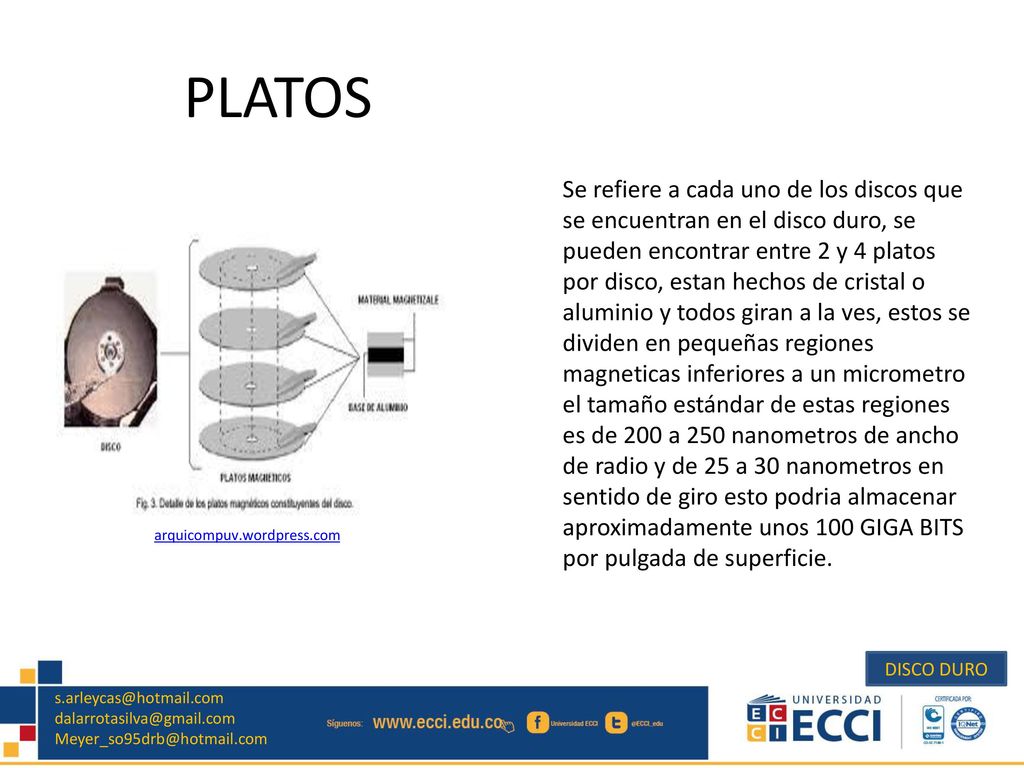

9 Se refiere a cada uno de los discos que se encuentran en el disco duro, se pueden encontrar entre 2 y 4 platos por disco, estan hechos de cristal o aluminio y todos giran a la ves, estos se dividen en pequeñas regiones magneticas inferiores a un micrometro el tamaño estándar de estas regiones es de 200 a 250 nanometros de ancho de radio y de 25 a 30 nanometros en sentido de giro esto podria almacenar aproximadamente unos 100 GIGA BITS por pulgada de superficie. PLATOS arquicompuv.wordpress.com DISCO DURO

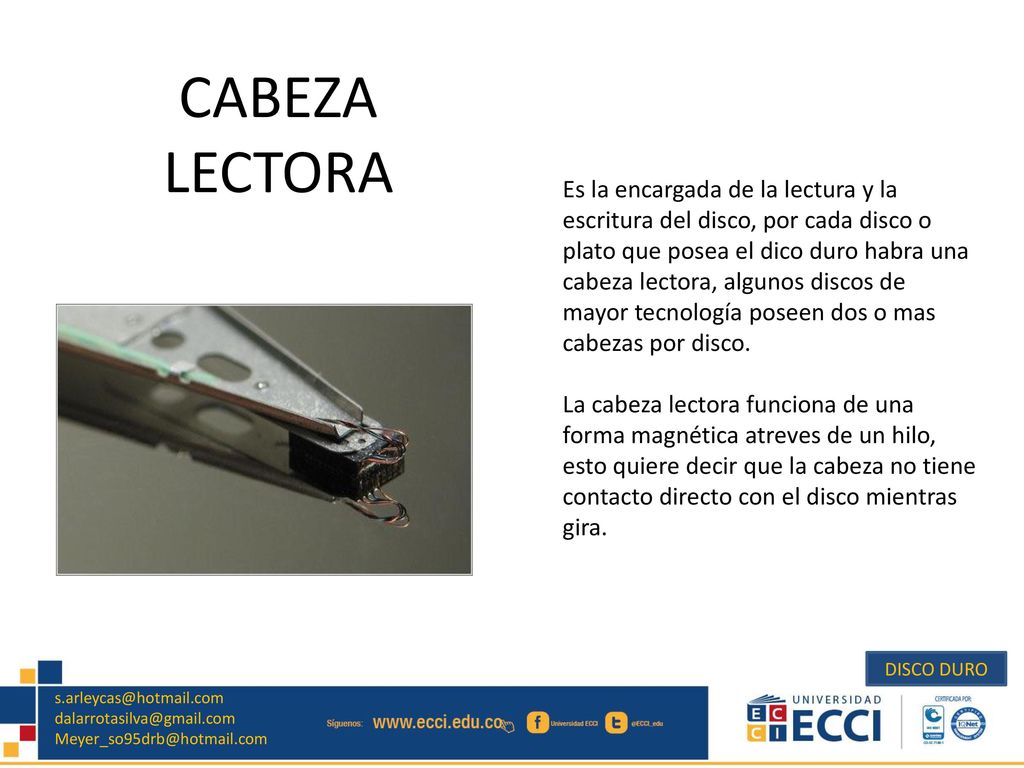

10 Es la encargada de la lectura y la escritura del disco, por cada disco o plato que posea el dico duro habra una cabeza lectora, algunos discos de mayor tecnología poseen dos o mas cabezas por disco. La cabeza lectora funciona de una forma magnética atreves de un hilo, esto quiere decir que la cabeza no tiene contacto directo con el disco mientras gira. CABEZA LECTORA DISCO DURO

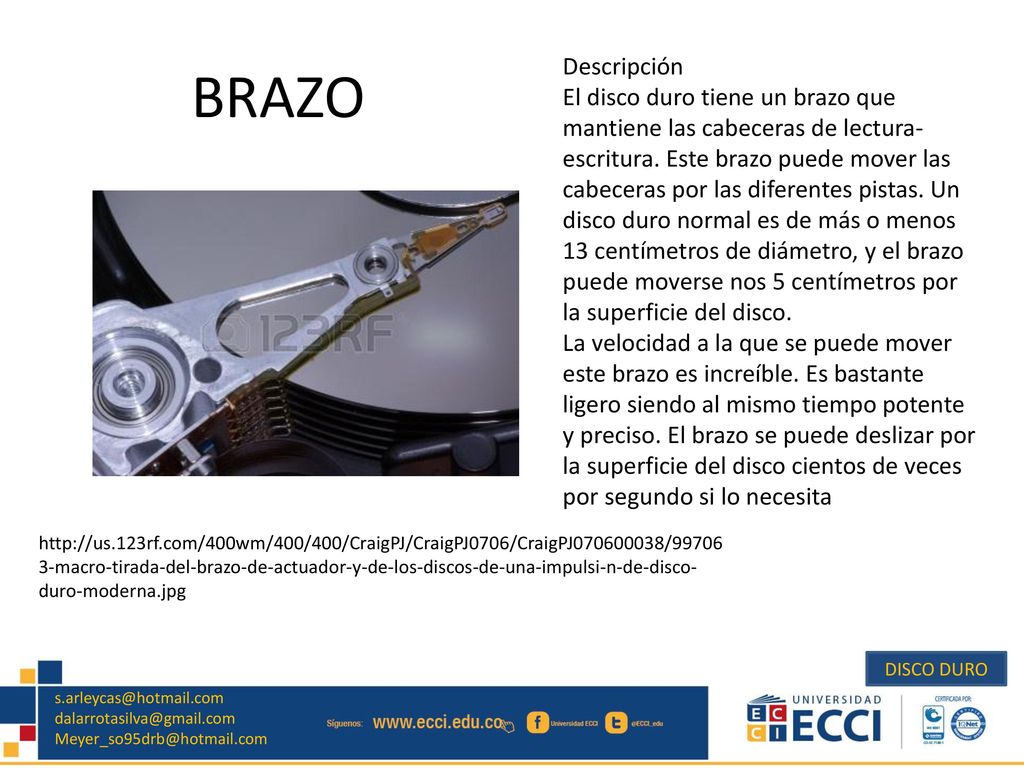

11 Descripción El disco duro tiene un brazo que mantiene las cabeceras de lectura-escritura. Este brazo puede mover las cabeceras por las diferentes pistas. Un disco duro normal es de más o menos 13 centímetros de diámetro, y el brazo puede moverse nos 5 centímetros por la superficie del disco. La velocidad a la que se puede mover este brazo es increíble. Es bastante ligero siendo al mismo tiempo potente y preciso. El brazo se puede deslizar por la superficie del disco cientos de veces por segundo si lo necesita BRAZO DISCO DURO

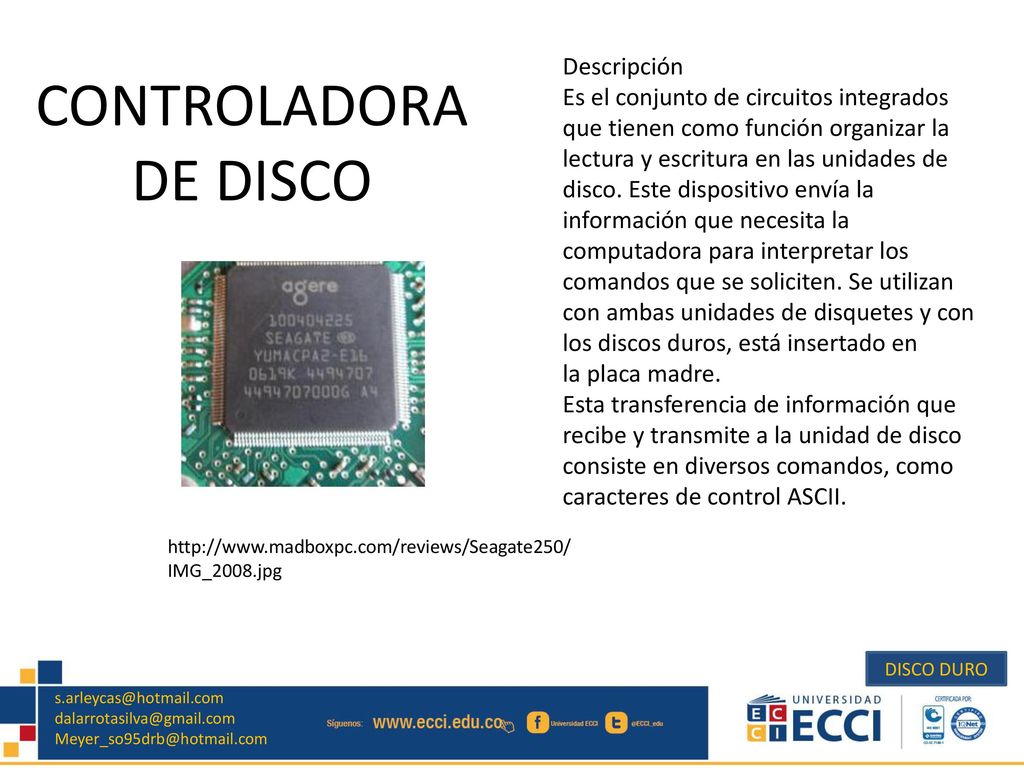

12 CONTROLADORA DE DISCO Descripción
Es el conjunto de circuitos integrados que tienen como función organizar la lectura y escritura en las unidades de disco. Este dispositivo envía la información que necesita la computadora para interpretar los comandos que se soliciten. Se utilizan con ambas unidades de disquetes y con los discos duros, está insertado en la placa madre. Esta transferencia de información que recibe y transmite a la unidad de disco consiste en diversos comandos, como caracteres de control ASCII. CONTROLADORA DE DISCO DISCO DURO

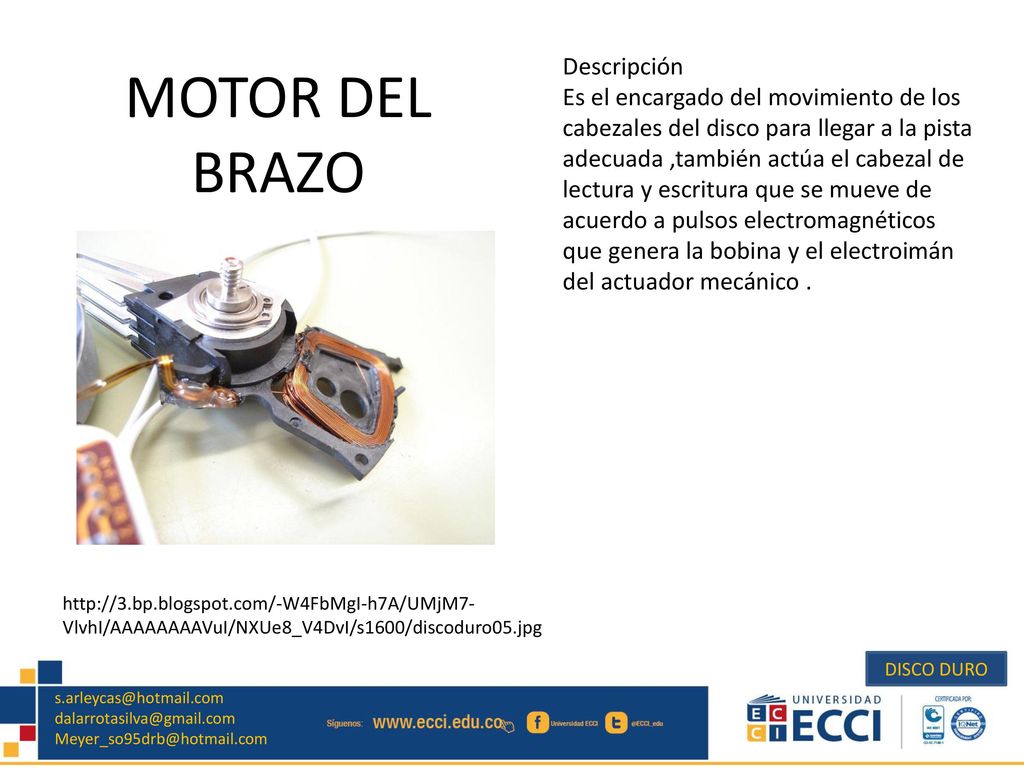

13 MOTOR DEL BRAZO Descripción
Es el encargado del movimiento de los cabezales del disco para llegar a la pista adecuada ,también actúa el cabezal de lectura y escritura que se mueve de acuerdo a pulsos electromagnéticos que genera la bobina y el electroimán del actuador mecánico . MOTOR DEL BRAZO DISCO DURO

14 ACTUADOR MECANICO Descripción

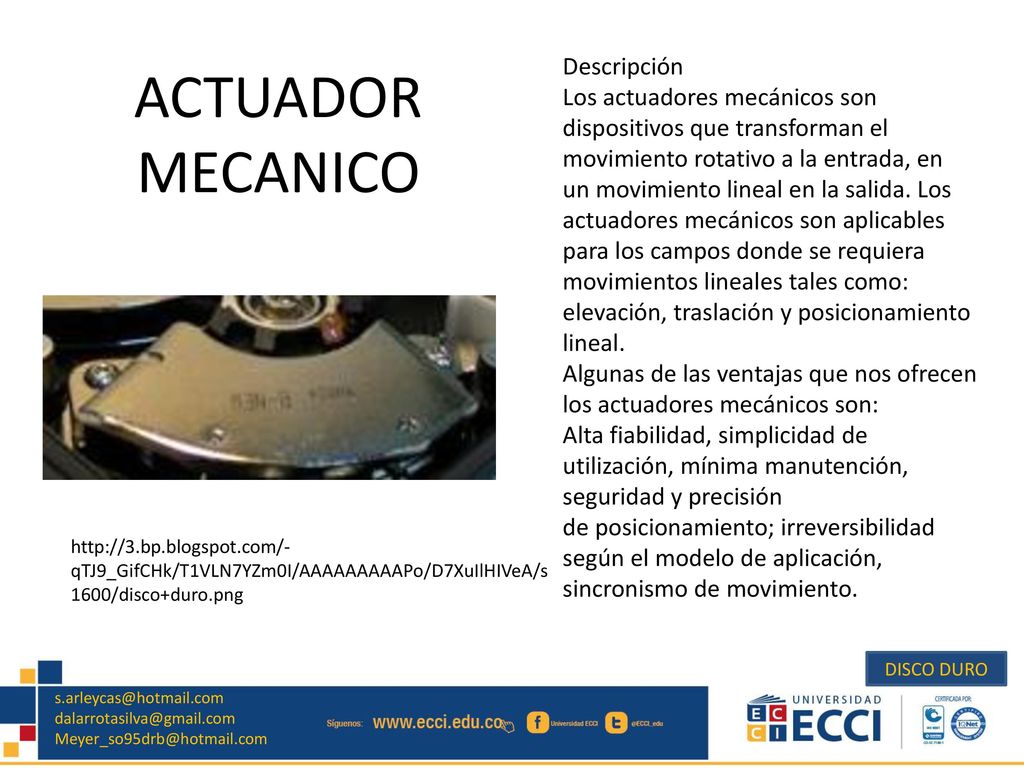

Los actuadores mecánicos son dispositivos que transforman el movimiento rotativo a la entrada, en un movimiento lineal en la salida. Los actuadores mecánicos son aplicables para los campos donde se requiera movimientos lineales tales como: elevación, traslación y posicionamiento lineal. Algunas de las ventajas que nos ofrecen los actuadores mecánicos son: Alta fiabilidad, simplicidad de utilización, mínima manutención, seguridad y precisión de posicionamiento; irreversibilidad según el modelo de aplicación, sincronismo de movimiento. ACTUADOR MECANICO DISCO DURO

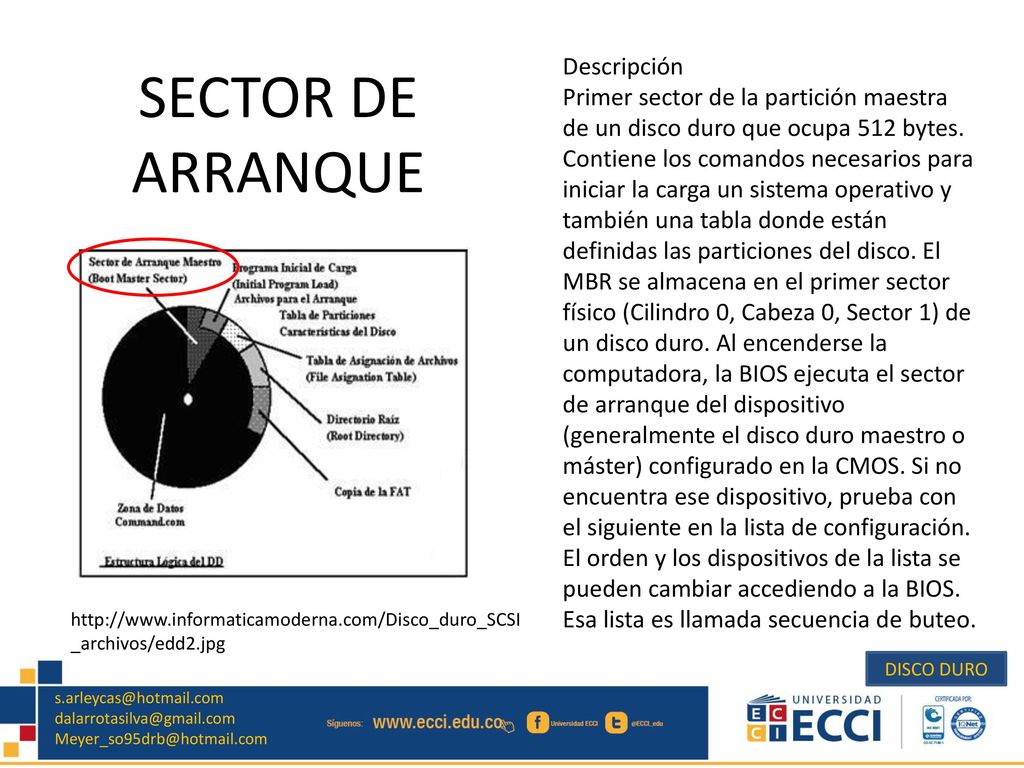

15 SECTOR DE ARRANQUE Descripción
Primer sector de la partición maestra de un disco duro que ocupa 512 bytes. Contiene los comandos necesarios para iniciar la carga un sistema operativo y también una tabla donde están definidas las particiones del disco. El MBR se almacena en el primer sector físico (Cilindro 0, Cabeza 0, Sector 1) de un disco duro. Al encenderse la computadora, la BIOS ejecuta el sector de arranque del dispositivo (generalmente el disco duro maestro o máster) configurado en la CMOS. Si no encuentra ese dispositivo, prueba con el siguiente en la lista de configuración. El orden y los dispositivos de la lista se pueden cambiar accediendo a la BIOS. Esa lista es llamada secuencia de buteo. SECTOR DE ARRANQUE DISCO DURO

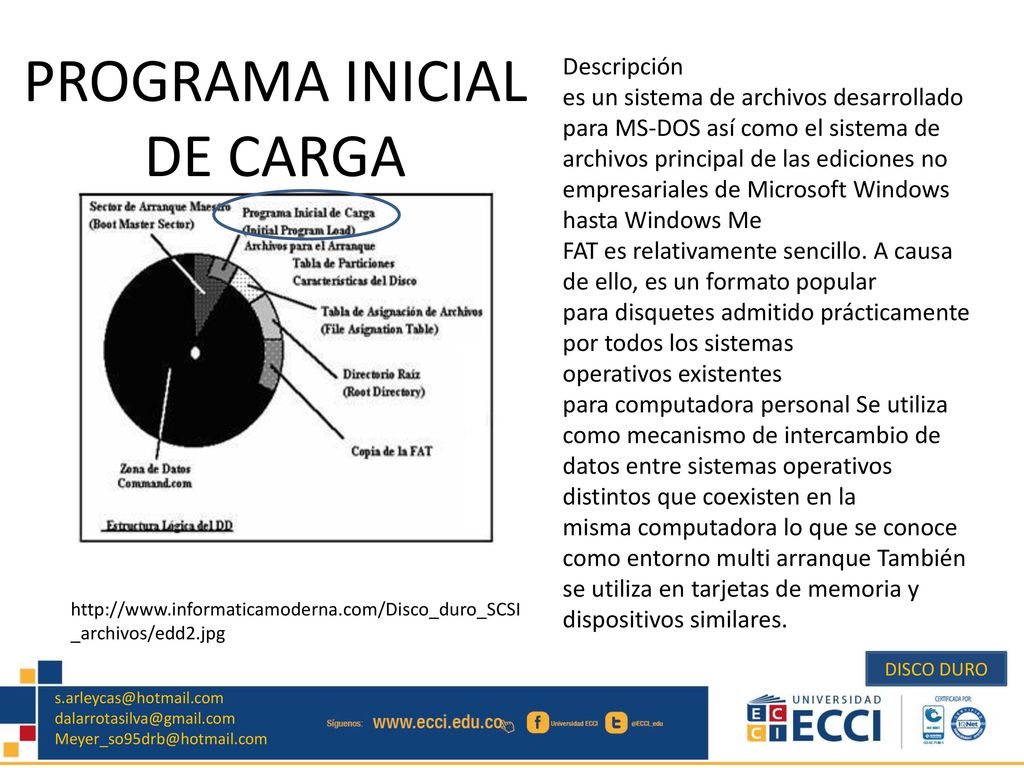

16 PROGRAMA INICIAL DE CARGA
Descripción es un sistema de archivos desarrollado para MS-DOS así como el sistema de archivos principal de las ediciones no empresariales de Microsoft Windows hasta Windows Me FAT es relativamente sencillo. A causa de ello, es un formato popular para disquetes admitido prácticamente por todos los sistemas operativos existentes para computadora personal Se utiliza como mecanismo de intercambio de datos entre sistemas operativos distintos que coexisten en la misma computadora lo que se conoce como entorno multi arranque También se utiliza en tarjetas de memoria y dispositivos similares. DISCO DURO

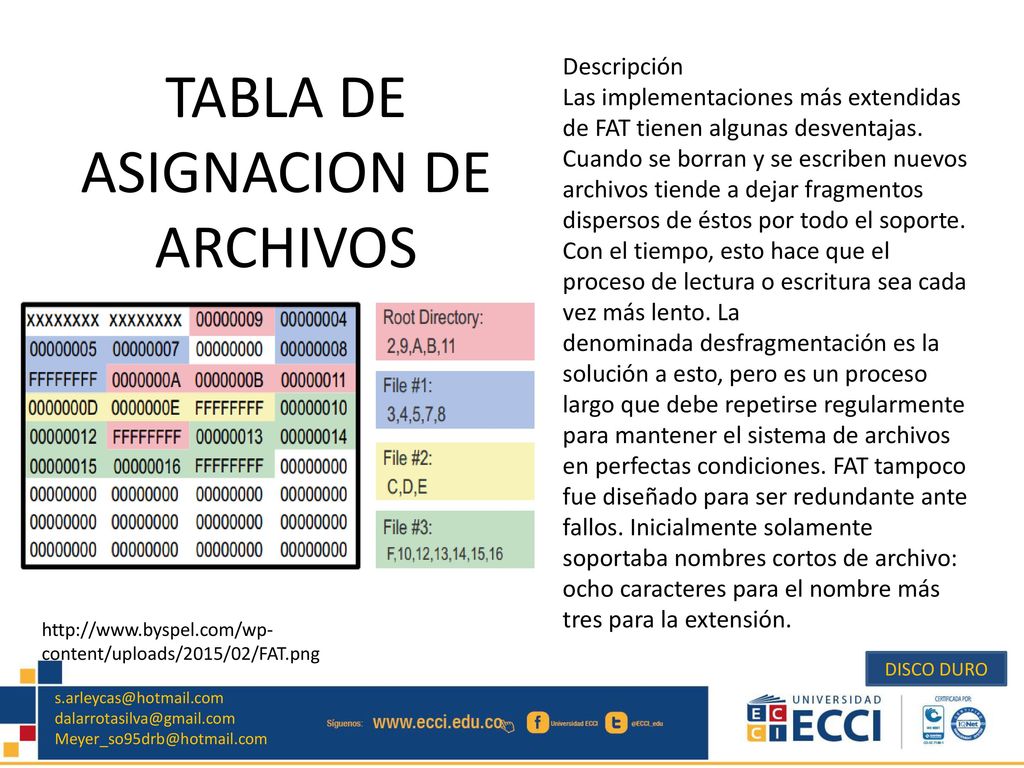

17 TABLA DE ASIGNACION DE ARCHIVOS
Descripción Las implementaciones más extendidas de FAT tienen algunas desventajas. Cuando se borran y se escriben nuevos archivos tiende a dejar fragmentos dispersos de éstos por todo el soporte. Con el tiempo, esto hace que el proceso de lectura o escritura sea cada vez más lento. La denominada desfragmentación es la solución a esto, pero es un proceso largo que debe repetirse regularmente para mantener el sistema de archivos en perfectas condiciones. FAT tampoco fue diseñado para ser redundante ante fallos. Inicialmente solamente soportaba nombres cortos de archivo: ocho caracteres para el nombre más tres para la extensión. TABLA DE ASIGNACION DE ARCHIVOS DISCO DURO

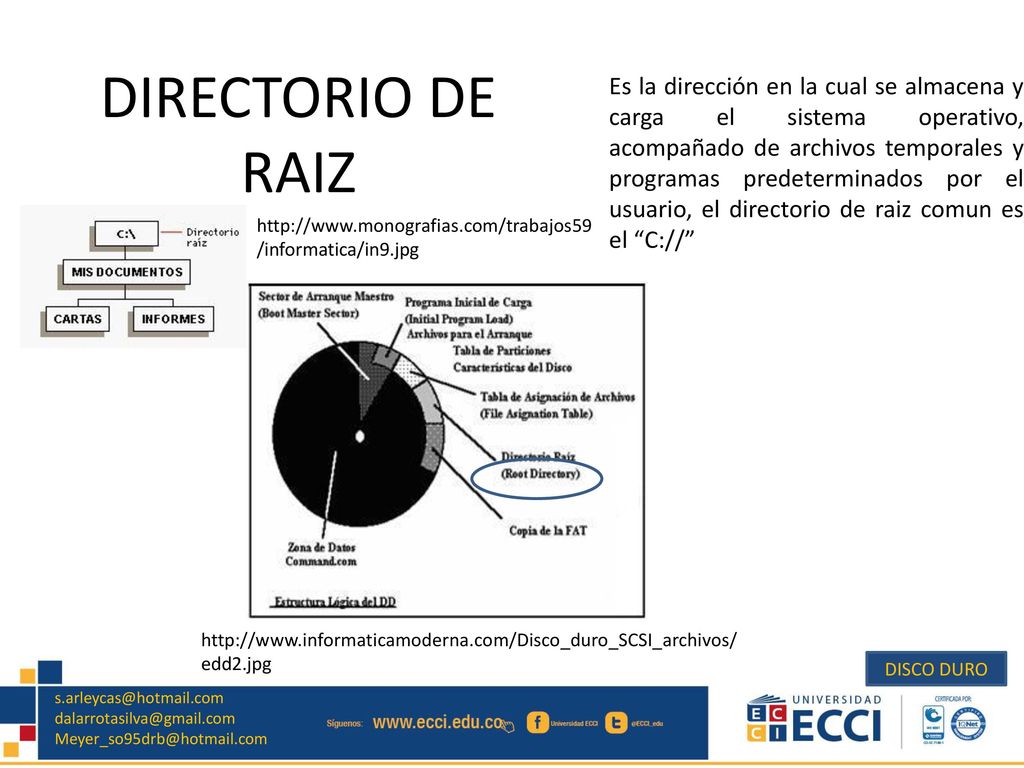

18 DIRECTORIO DE RAIZ Es la dirección en la cual se almacena y carga el sistema operativo, acompañado de archivos temporales y programas predeterminados por el usuario, el directorio de raiz comun es el “C://” DISCO DURO

19 la FAT es una tabla que permite al sistema operativo utilizar clusters no consecutivos para almacenar los archivos. Si por cualquier motivo se corrompe la FAT posiblemente perderá gran parte de sus datos, ya que el sistema operativo no sabrá dónde continua un archivo y donde termina. Es tal la importancia de la FAT, que normalmente se guardan 2 copias de la FAT para recuperar los datos en caso de que se corrompa una de las copias. COPIA DE LA FAT DISCO DURO
