1 Medios conductores Cables UTP

2 Cable horizontal: Alternativas

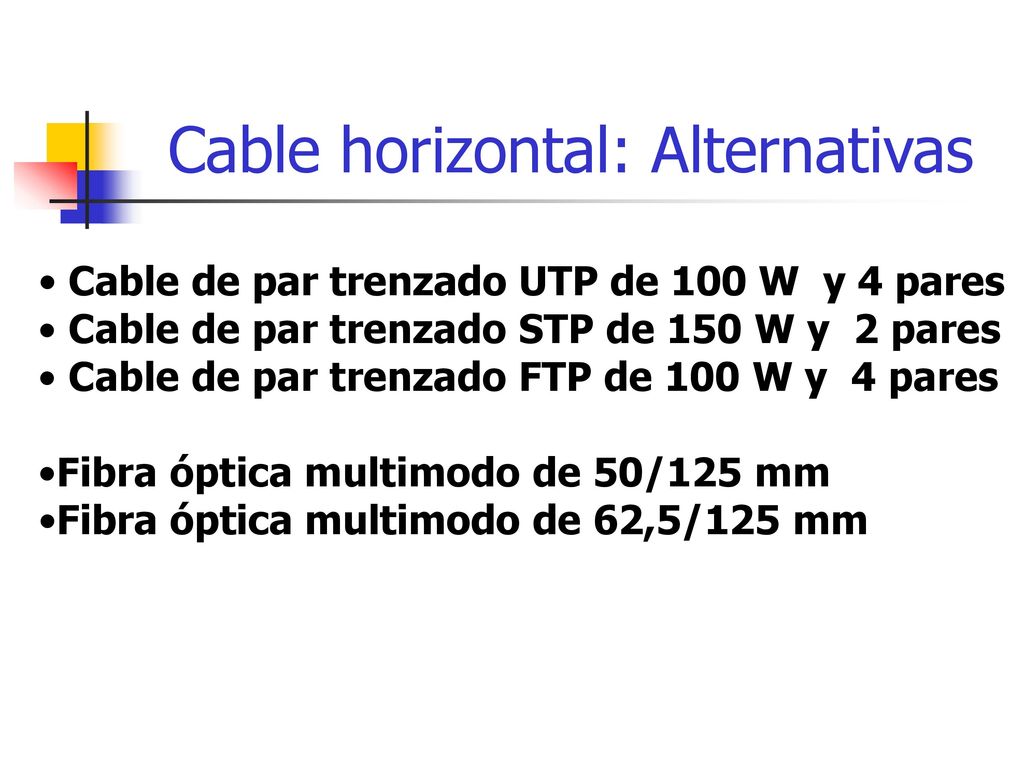

Cable de par trenzado UTP de 100 W y 4 pares Cable de par trenzado STP de 150 W y 2 pares Cable de par trenzado FTP de 100 W y 4 pares Fibra óptica multimodo de 50/125 mm Fibra óptica multimodo de 62,5/125 mm

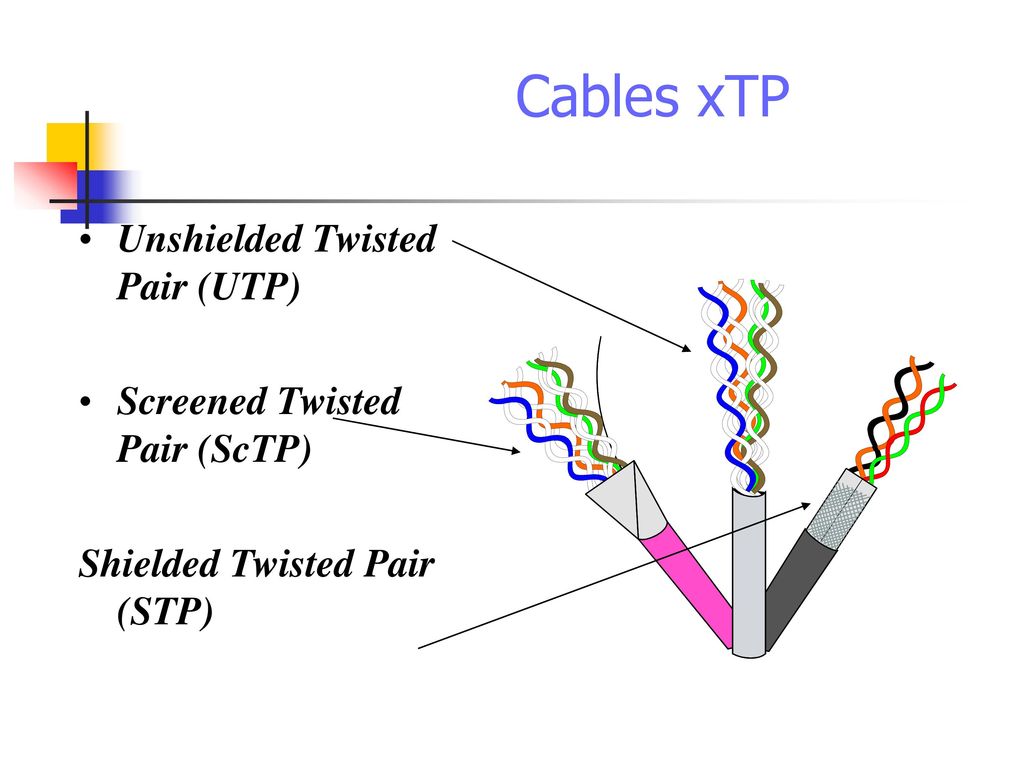

3 Cables xTP Unshielded Twisted Pair (UTP) Screened Twisted Pair (ScTP)
Shielded Twisted Pair (STP)

4 Cable de Pares Trenzados

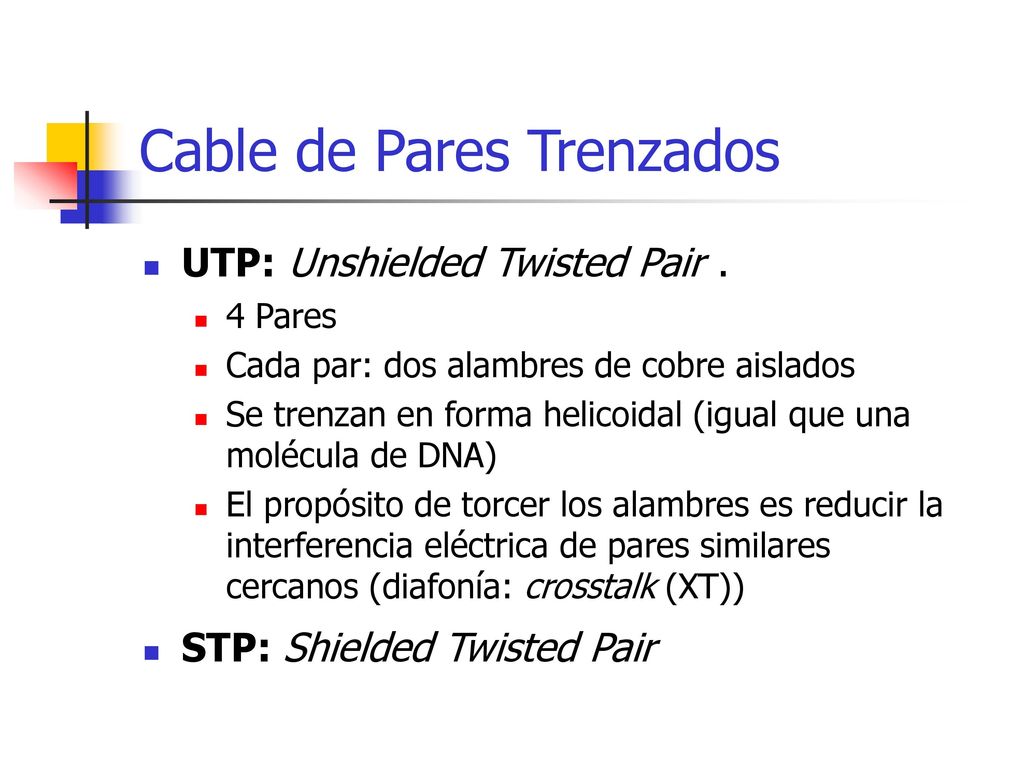

UTP: Unshielded Twisted Pair . 4 Pares Cada par: dos alambres de cobre aislados Se trenzan en forma helicoidal (igual que una molécula de DNA) El propósito de torcer los alambres es reducir la interferencia eléctrica de pares similares cercanos (diafonía: crosstalk (XT)) STP: Shielded Twisted Pair

5 El cable UTP Desde 4 pares hasta 2100 pares

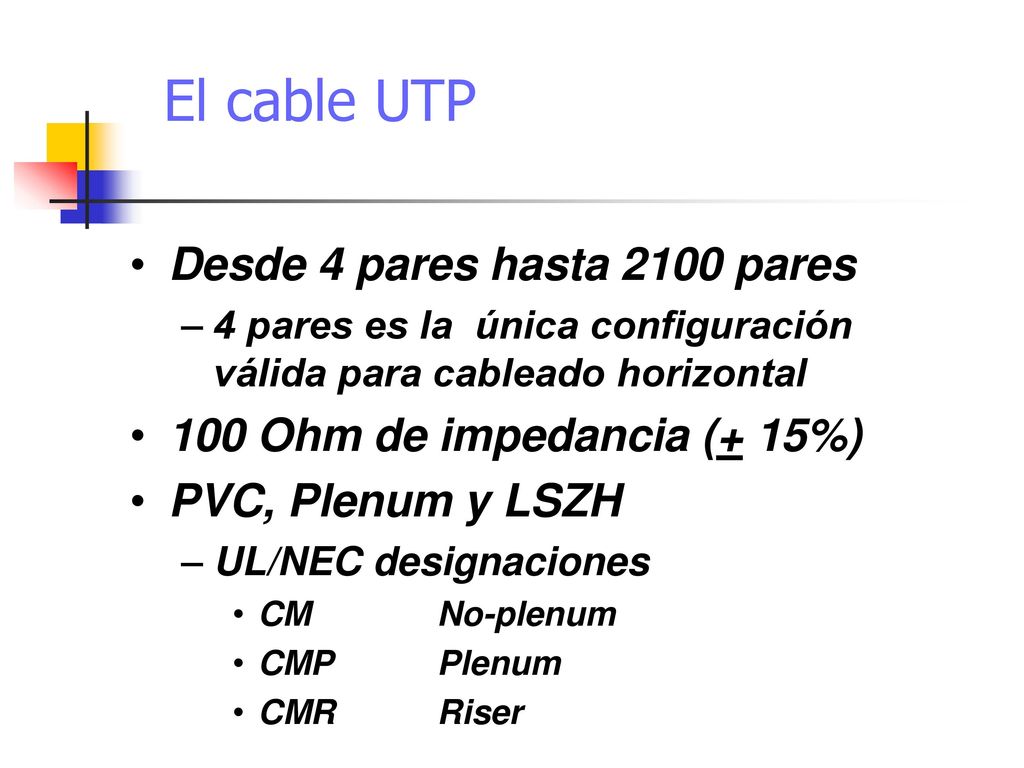

4 pares es la única configuración válida para cableado horizontal 100 Ohm de impedancia (+ 15%) PVC, Plenum y LSZH UL/NEC designaciones CM No-plenum CMP Plenum CMR Riser

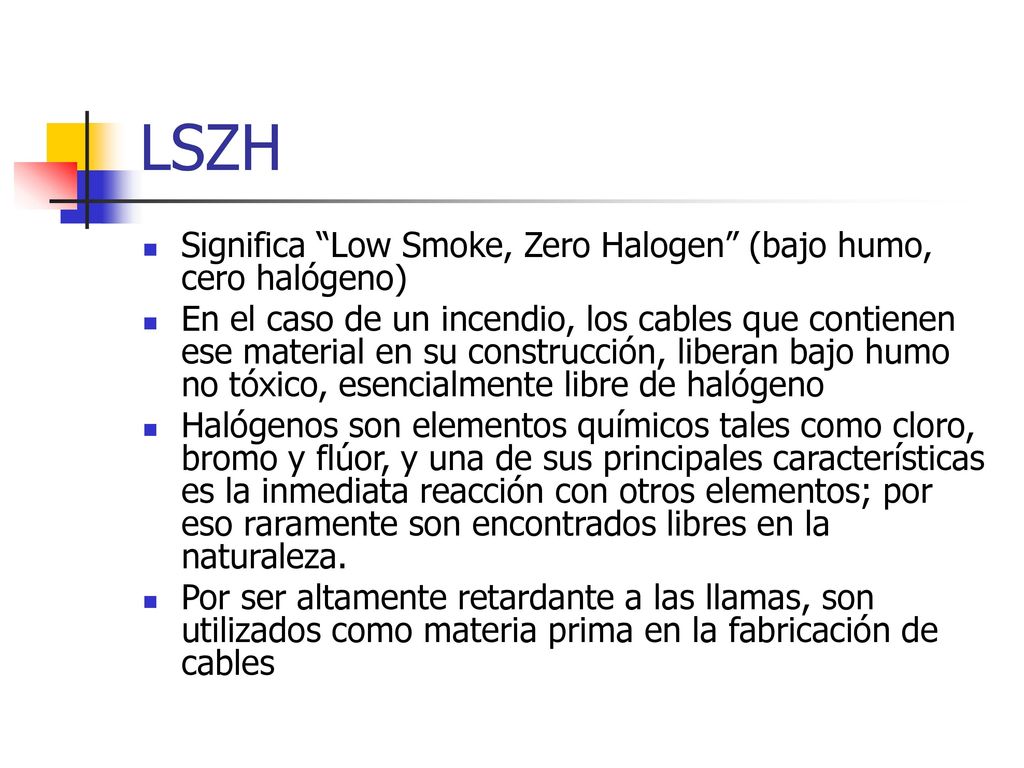

6 LSZH Significa “Low Smoke, Zero Halogen” (bajo humo, cero halógeno)
En el caso de un incendio, los cables que contienen ese material en su construcción, liberan bajo humo no tóxico, esencialmente libre de halógeno Halógenos son elementos químicos tales como cloro, bromo y flúor, y una de sus principales características es la inmediata reacción con otros elementos; por eso raramente son encontrados libres en la naturaleza. Por ser altamente retardante a las llamas, son utilizados como materia prima en la fabricación de cables

7 Aplicación de los cables LSZH

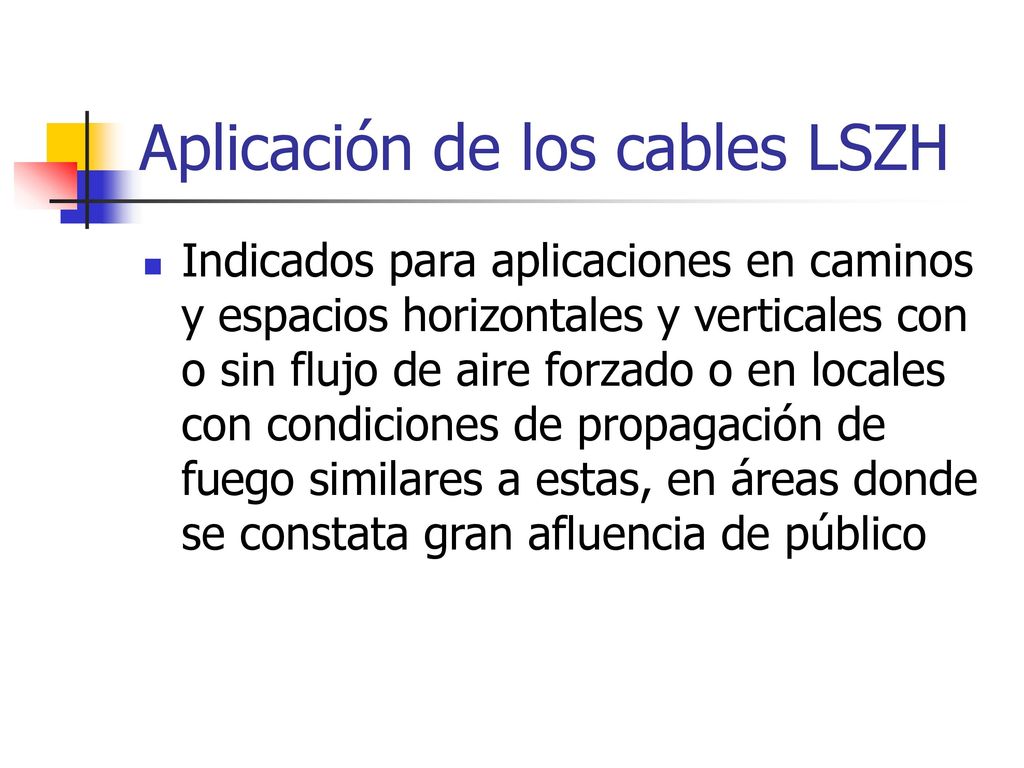

Indicados para aplicaciones en caminos y espacios horizontales y verticales con o sin flujo de aire forzado o en locales con condiciones de propagación de fuego similares a estas, en áreas donde se constata gran afluencia de público

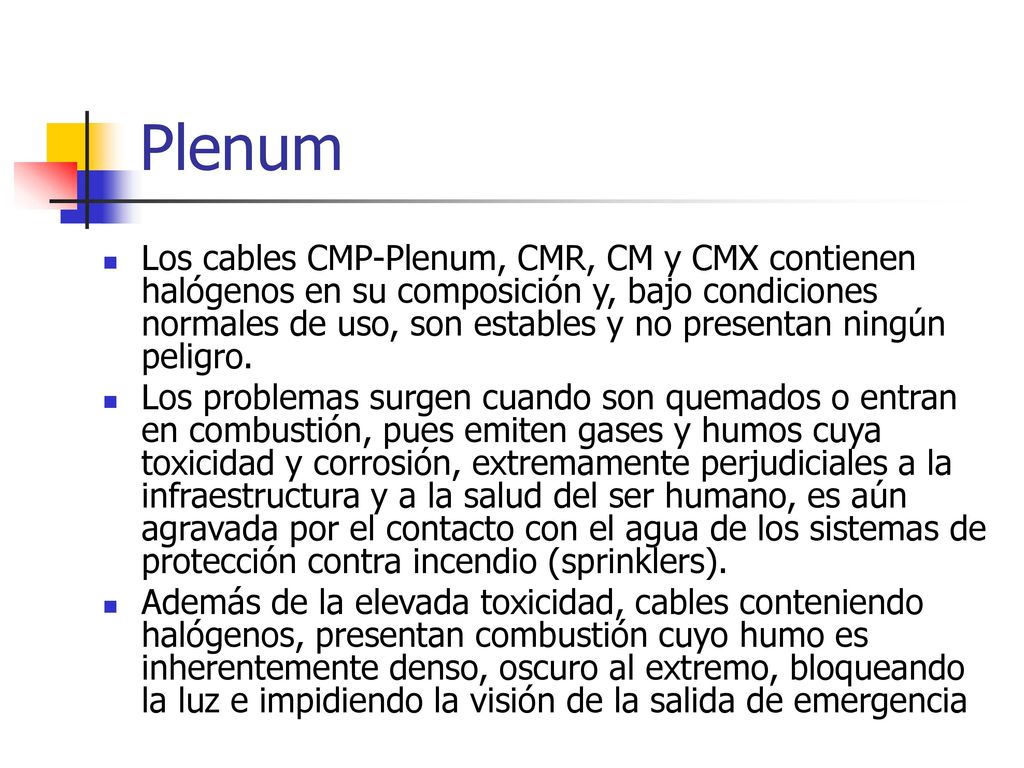

8 Plenum Los cables CMP-Plenum, CMR, CM y CMX contienen halógenos en su composición y, bajo condiciones normales de uso, son estables y no presentan ningún peligro. Los problemas surgen cuando son quemados o entran en combustión, pues emiten gases y humos cuya toxicidad y corrosión, extremamente perjudiciales a la infraestructura y a la salud del ser humano, es aún agravada por el contacto con el agua de los sistemas de protección contra incendio (sprinklers). Además de la elevada toxicidad, cables conteniendo halógenos, presentan combustión cuyo humo es inherentemente denso, oscuro al extremo, bloqueando la luz e impidiendo la visión de la salida de emergencia

9 Aplicación de los cables Plenum

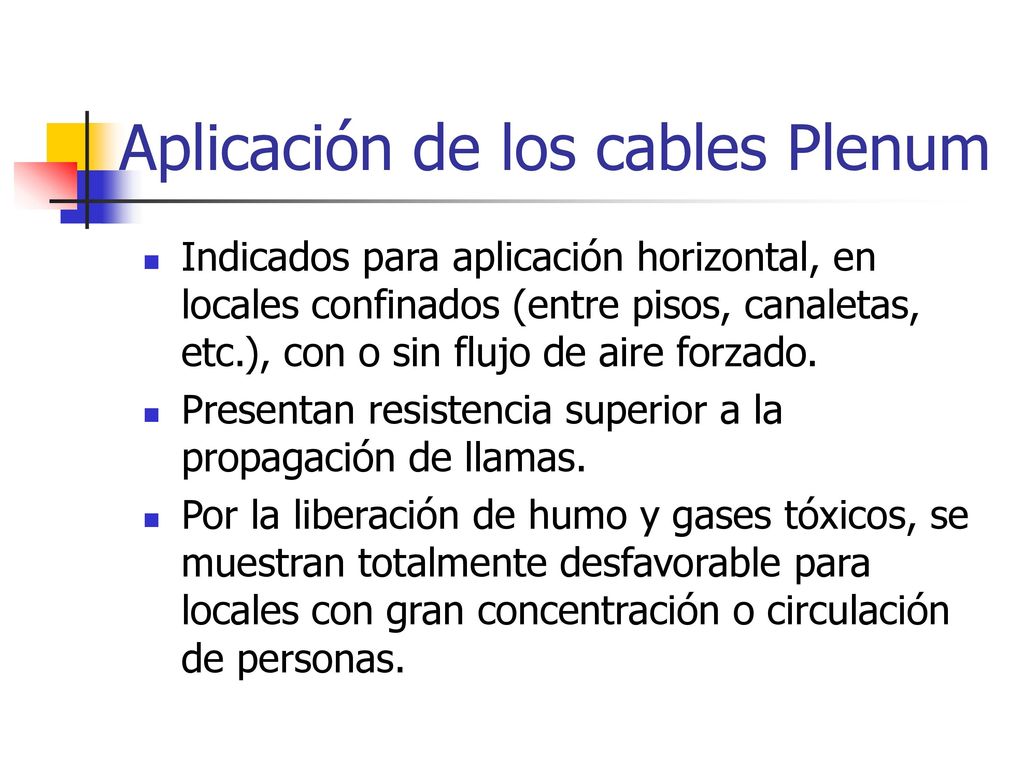

Indicados para aplicación horizontal, en locales confinados (entre pisos, canaletas, etc.), con o sin flujo de aire forzado. Presentan resistencia superior a la propagación de llamas. Por la liberación de humo y gases tóxicos, se muestran totalmente desfavorable para locales con gran concentración o circulación de personas.

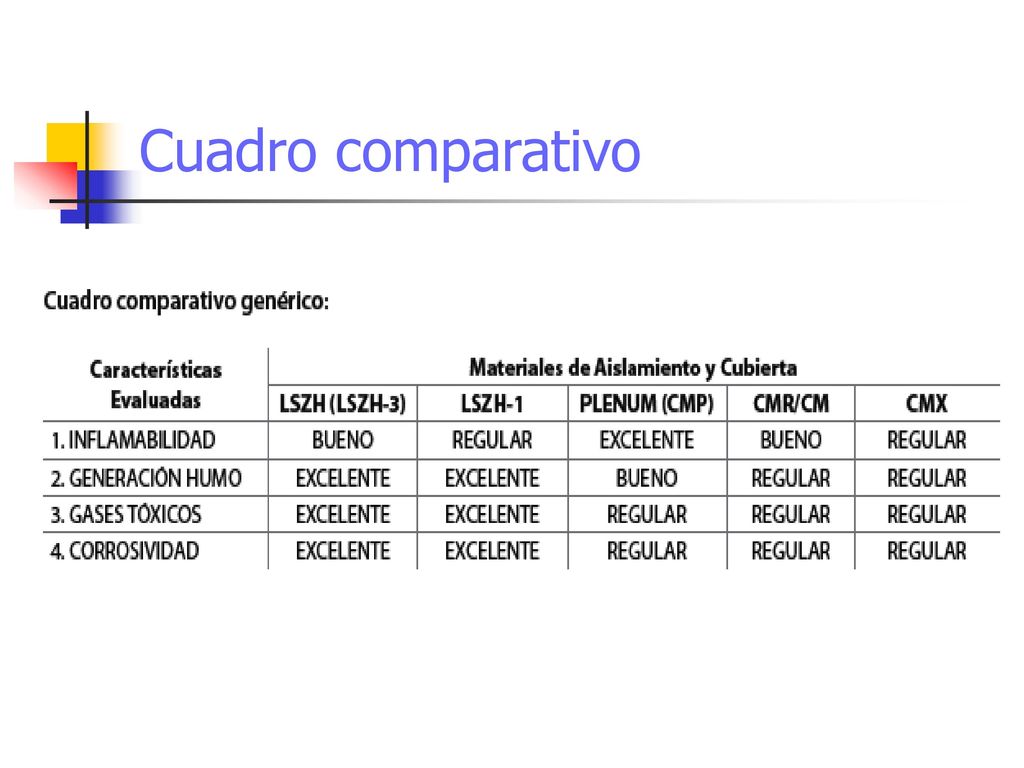

10 Cuadro comparativo

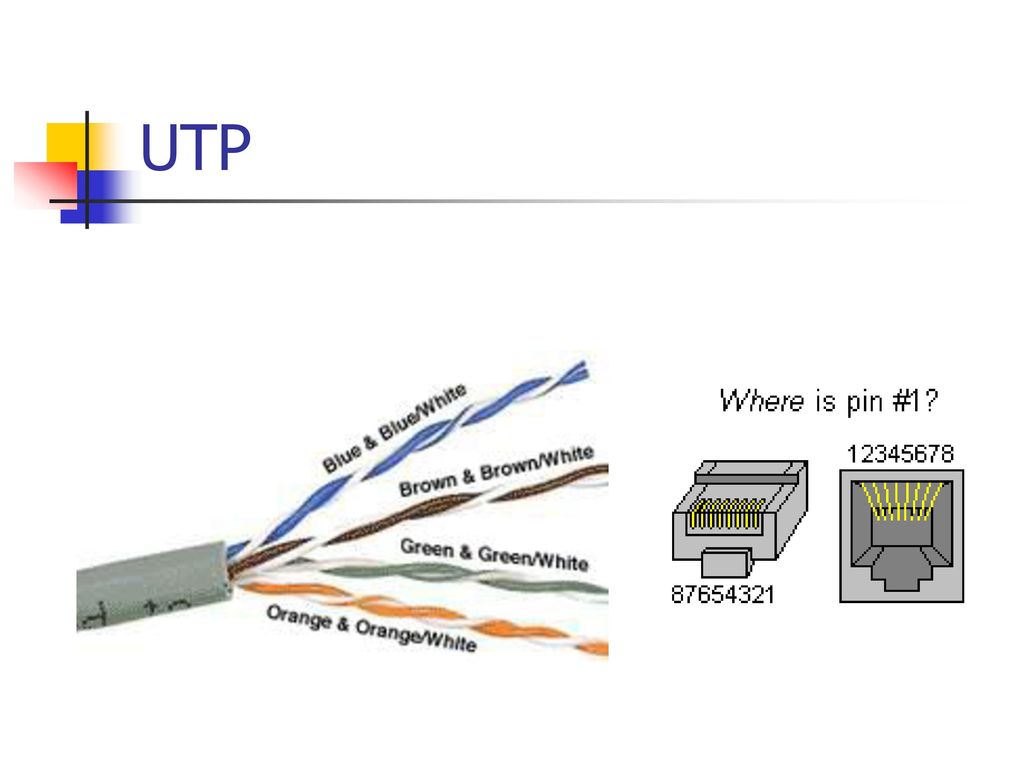

11 UTP

12 Componentes para UTP

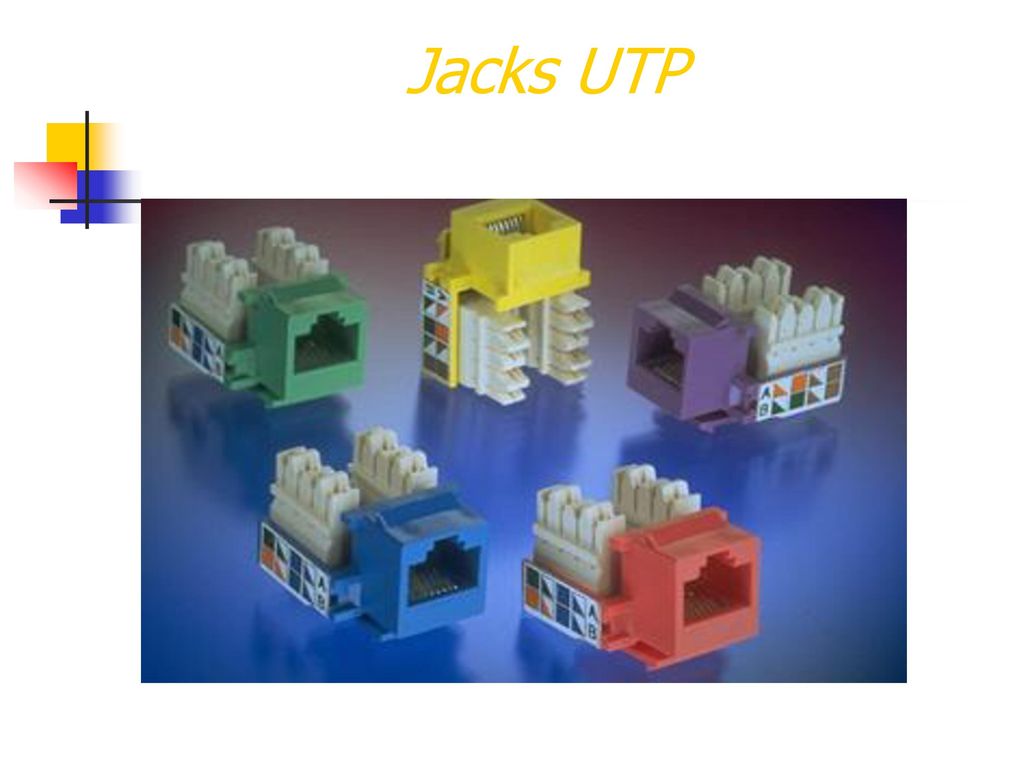

13 Jacks UTP The “factory-installed color-coded label” indicates wire positions for both T568A and T568B wiring patterns. 22 27

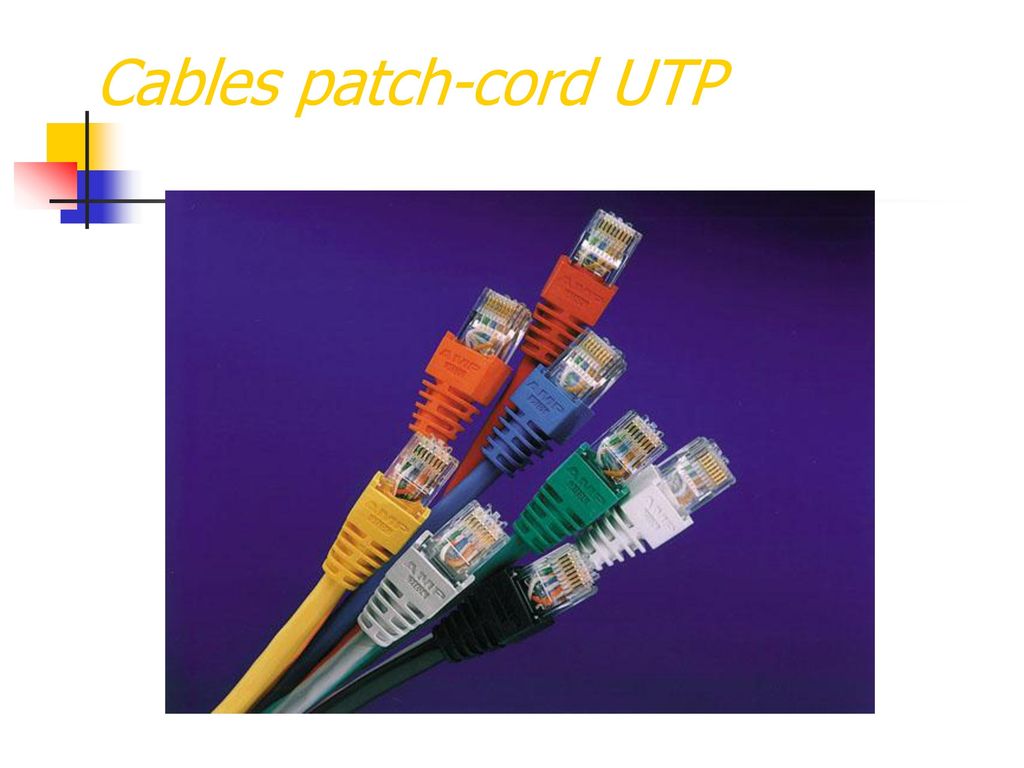

14 Cables patch-cord UTP

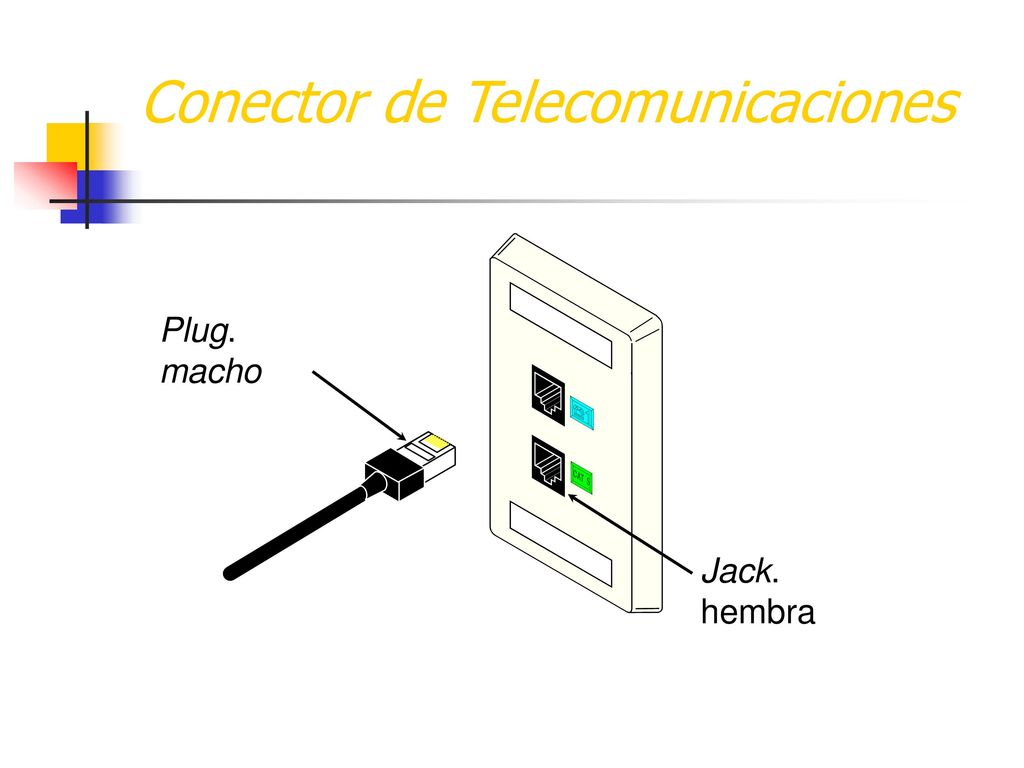

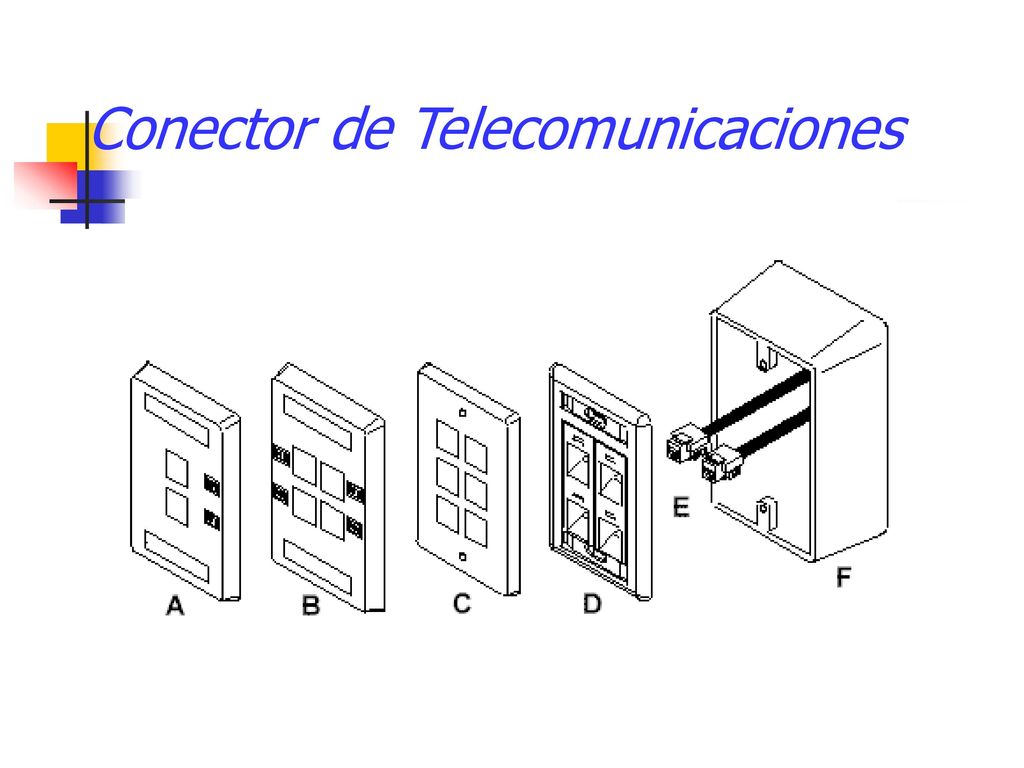

15 Conector de Telecomunicaciones
Plug. macho Jack. hembra

16 Conector de Telecomunicaciones

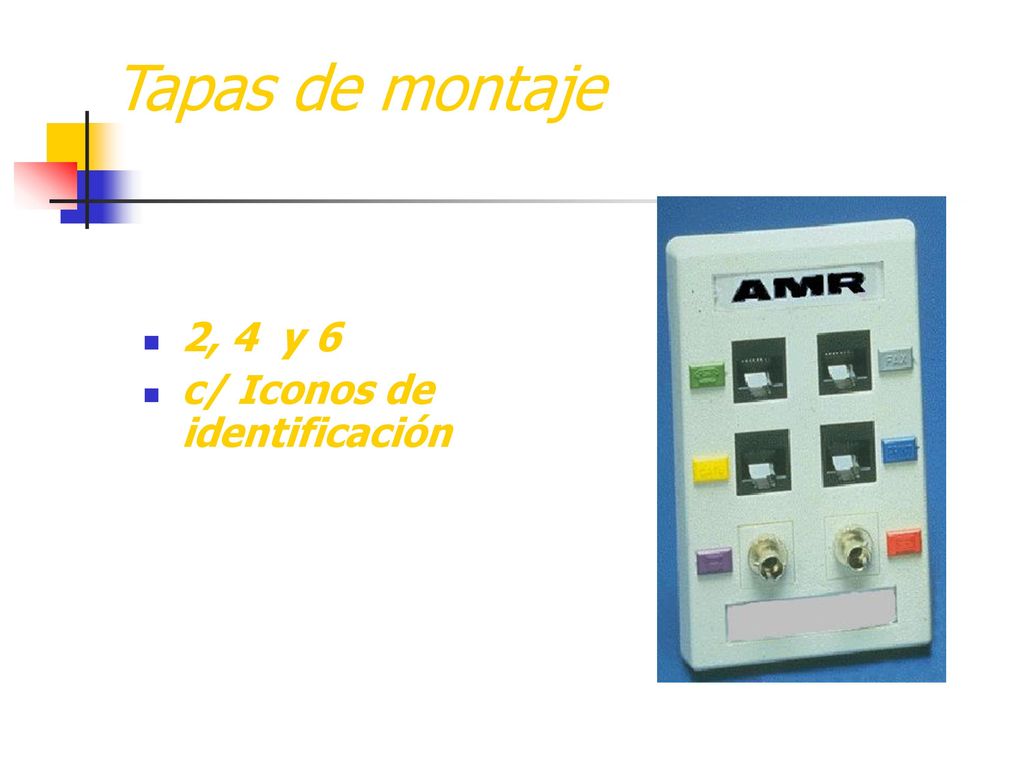

17 Tapas de montaje 2, 4 y 6 c/ Iconos de identificación

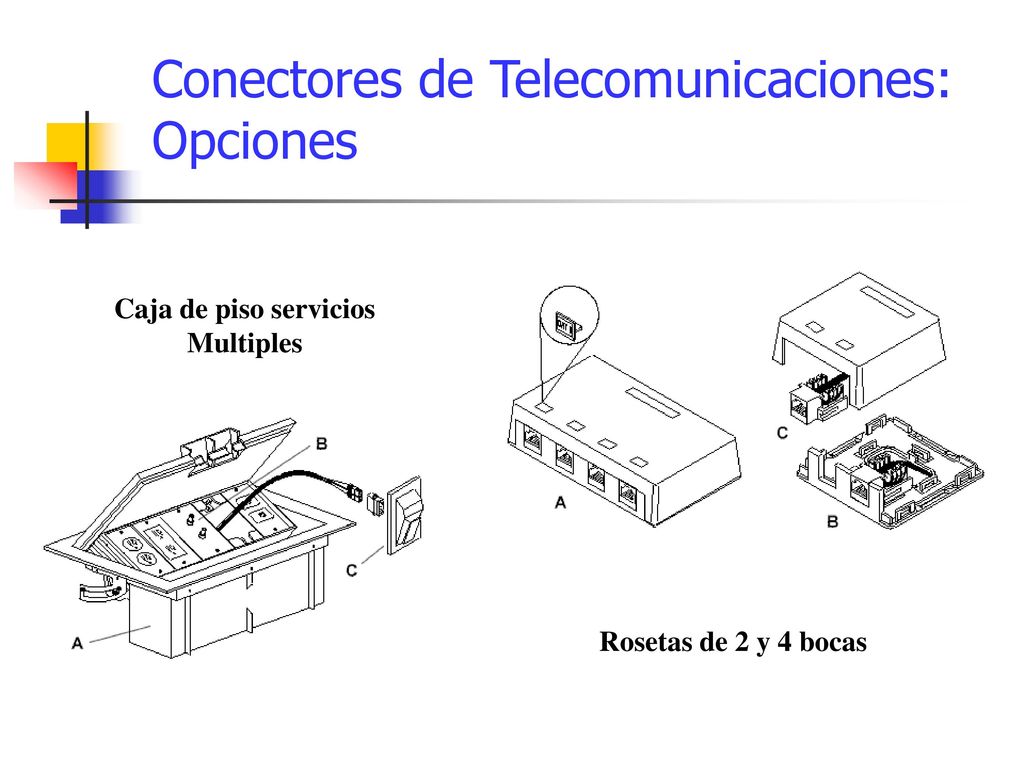

18 Conectores de Telecomunicaciones: Opciones
Caja de piso servicios Multiples Rosetas de 2 y 4 bocas

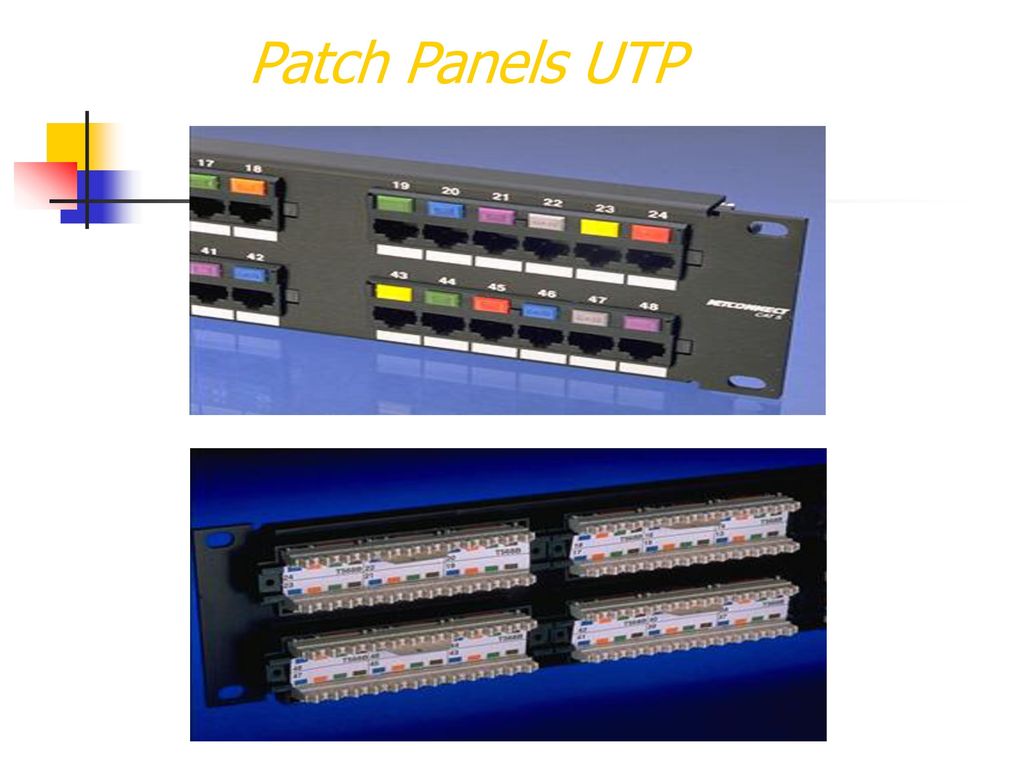

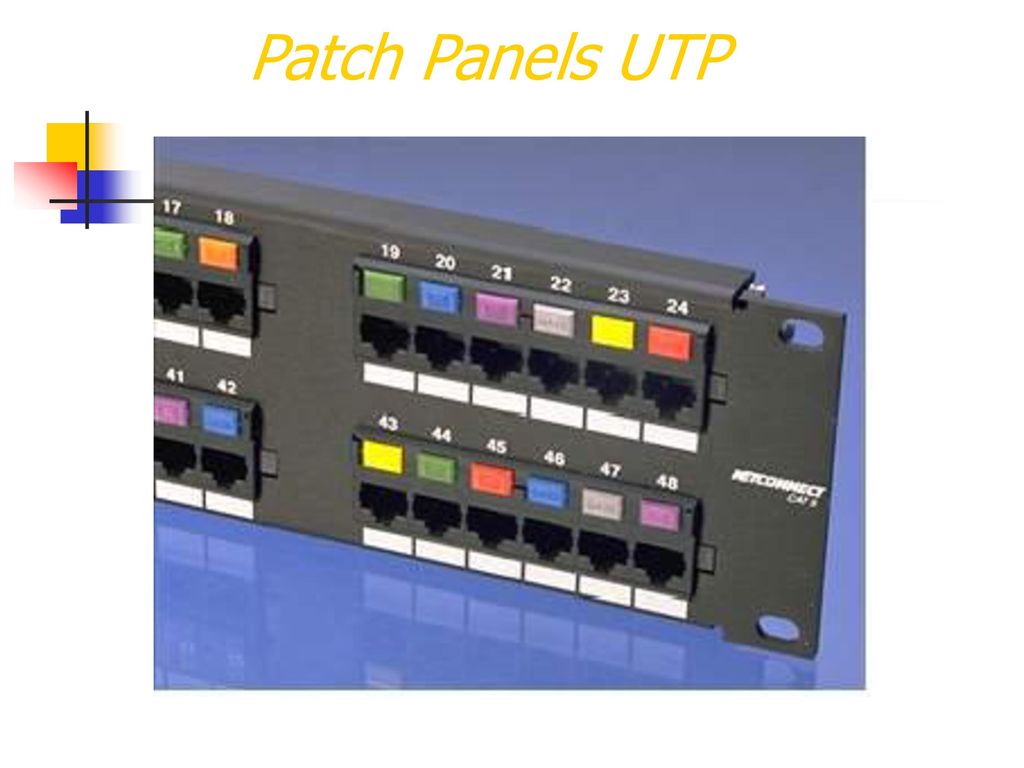

19 Patch Panels UTP The installer inserts the wiring pattern labels with the appropriate side up. 24 29

20 Patch Panels UTP

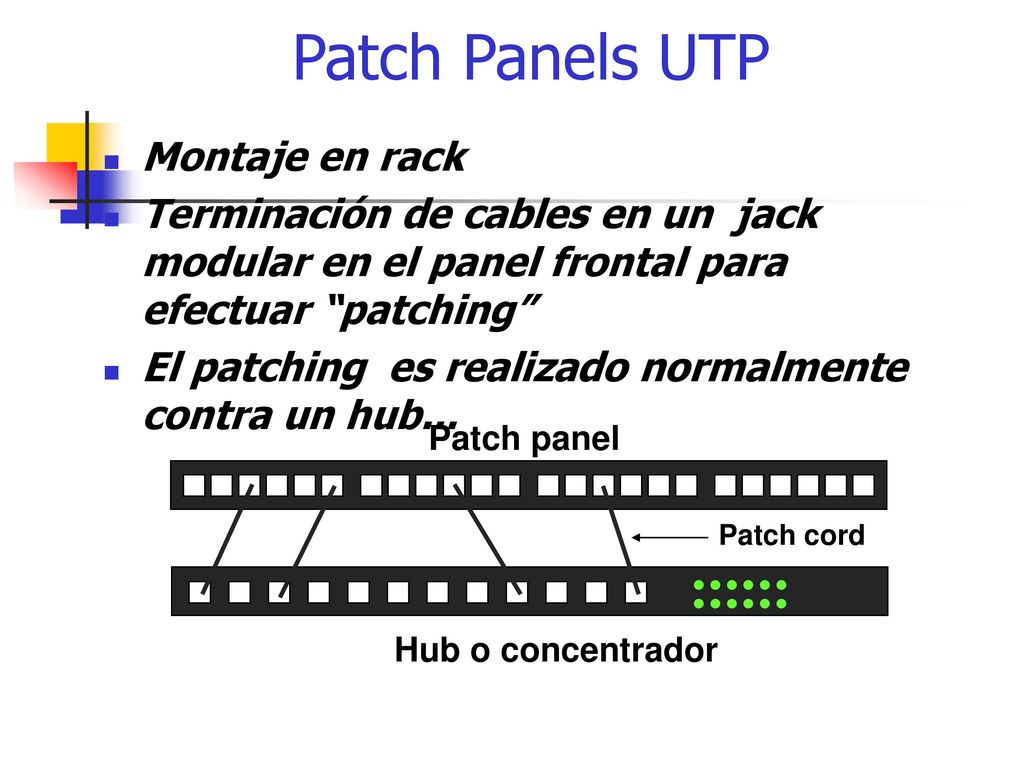

21 Patch Panels UTP Montaje en rack
Terminación de cables en un jack modular en el panel frontal para efectuar “patching” El patching es realizado normalmente contra un hub... Patch panel Of course, there are wall mount brackets available, too. When patched directly to hub, it’s an “interconnect channel”. The hub may also have its own panel, with patching accomplished from one panel to another. This is a “cross connect channel”. Patch cord Hub o concentrador

22 Patch Panels UTP Forma de PRESERVAR la vida útil de los puertos (jacks) de un hub, switch o router Patch panels impactar Patch cords Of course, there are wall mount brackets available, too. When patched directly to hub, it’s an “interconnect channel”. The hub may also have its own panel, with patching accomplished from one panel to another. This is a “cross connect channel”. Hub 12 UTP fijos c/plug

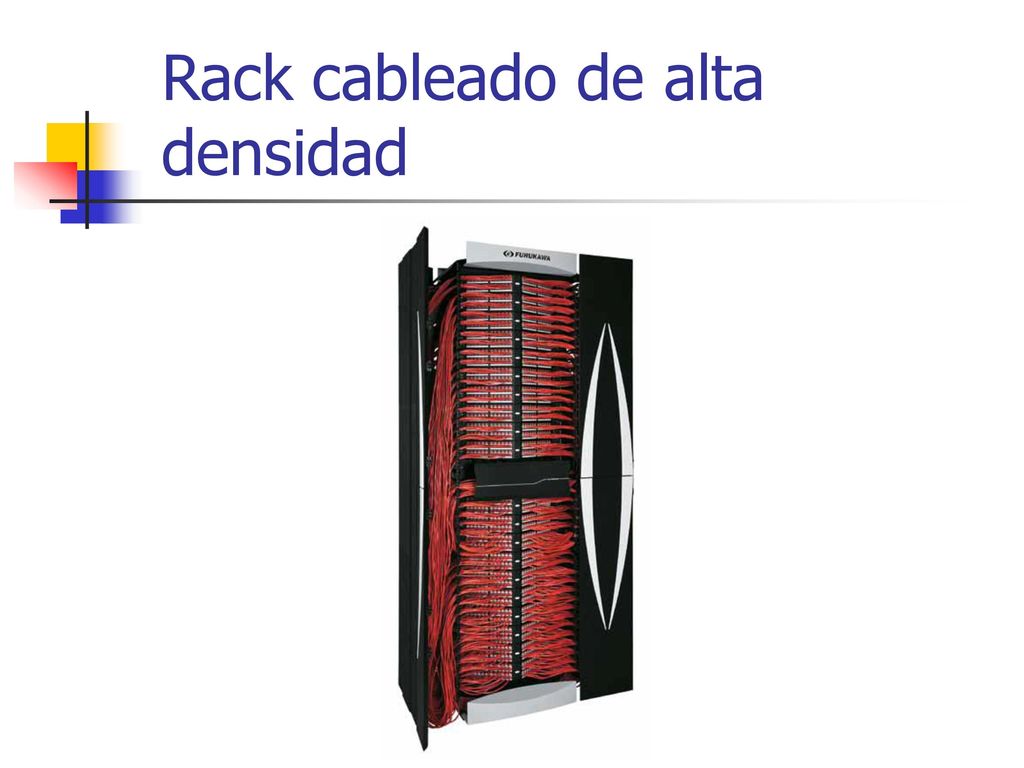

23 Rack cableado de alta densidad

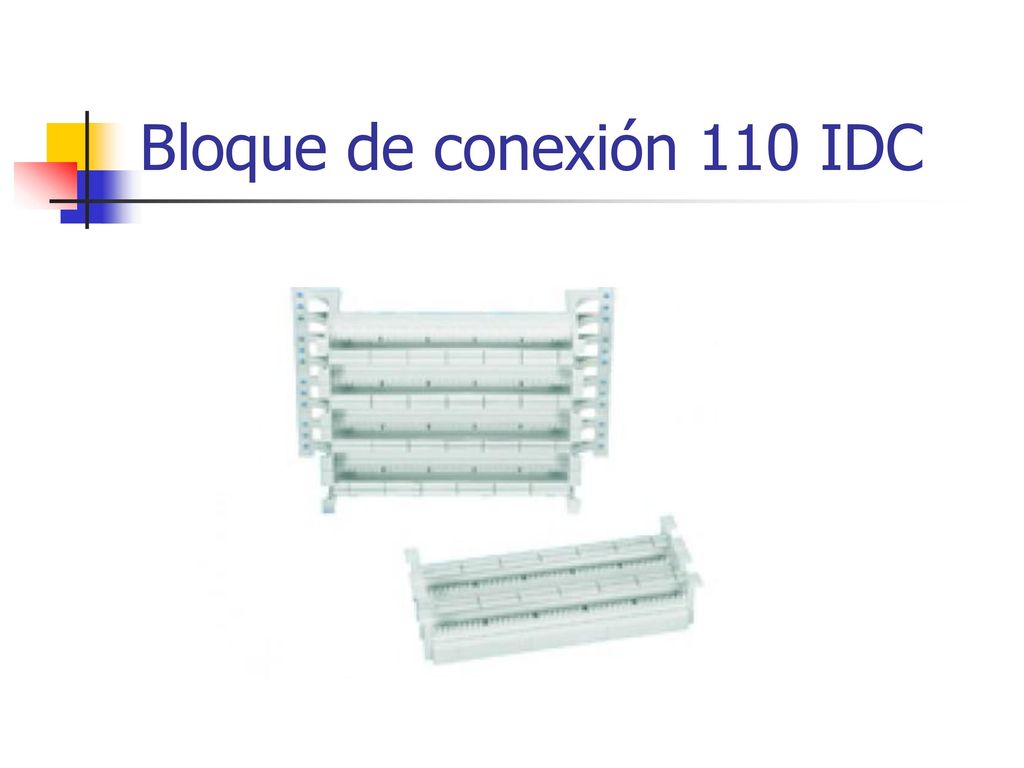

24 Bloque de conexión 110 IDC

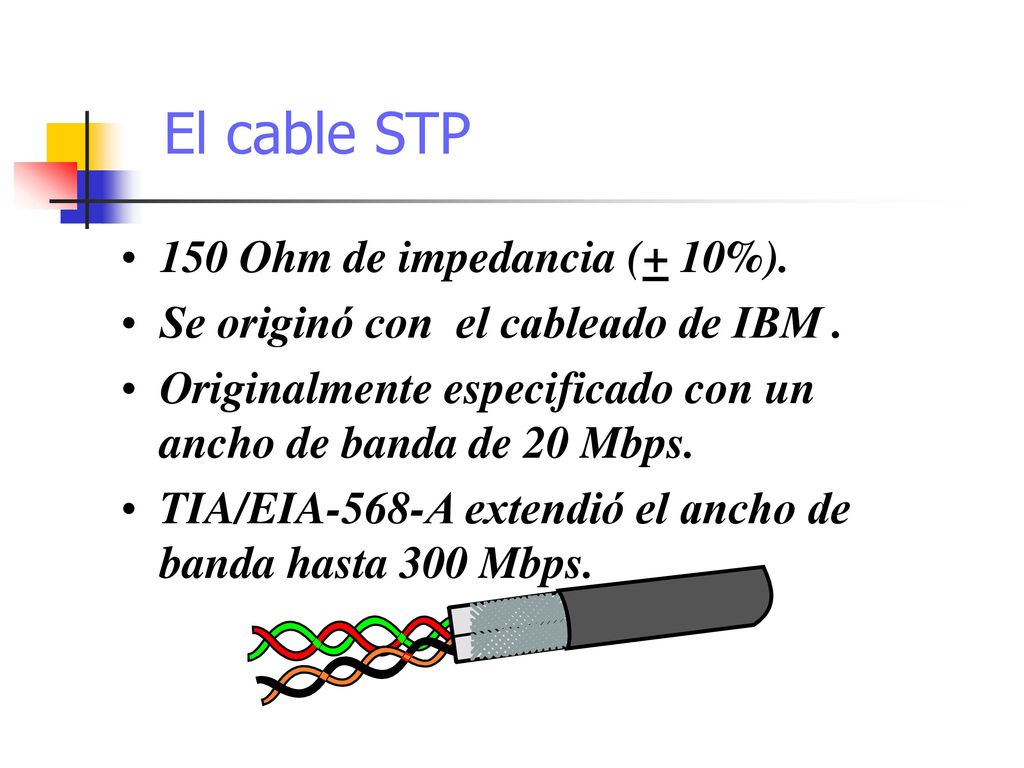

25 El cable STP 150 Ohm de impedancia (+ 10%).
Se originó con el cableado de IBM . Originalmente especificado con un ancho de banda de 20 Mbps. TIA/EIA-568-A extendió el ancho de banda hasta 300 Mbps.

26 Conector de datos de cuatro sistemas con cableado STP

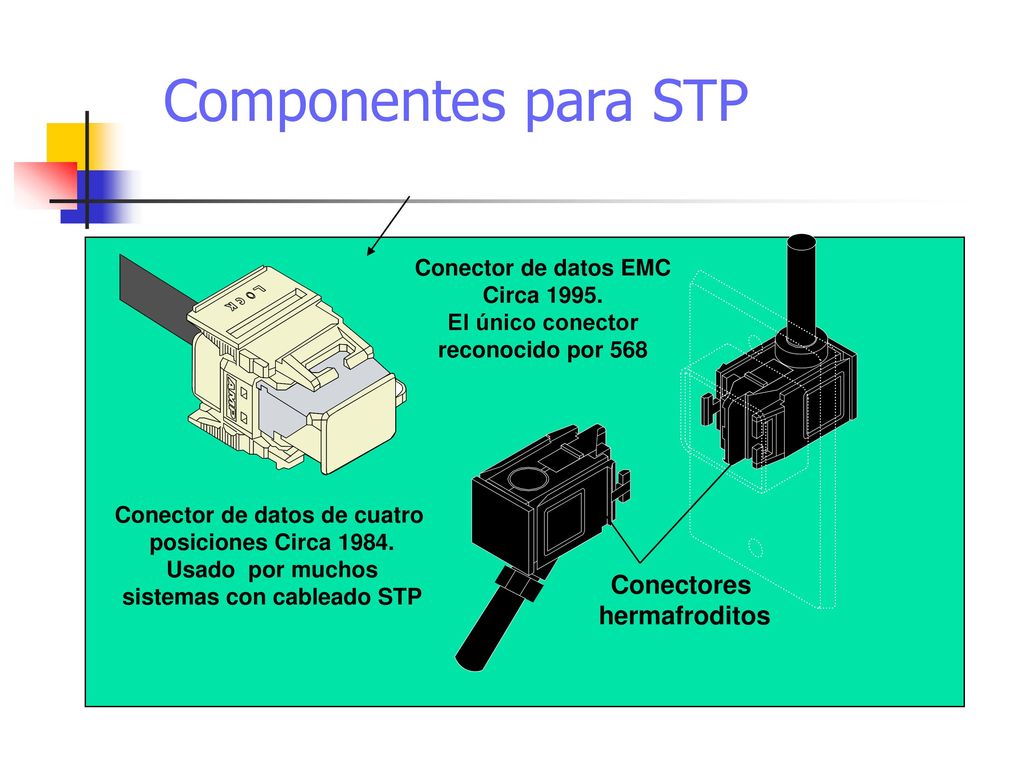

Componentes para STP Conector de datos EMC Circa 1995. El único conector reconocido por 568 Conector de datos de cuatro posiciones Circa 1984. Usado por muchos sistemas con cableado STP Conectores hermafroditos
