1 Ministerio De Educación Instituto Profesional y Técnico de Veraguas
Republica De Panamá Ministerio De Educación Instituto Profesional y Técnico de Veraguas Trabajo de C. Eléctrico Proyecto La fuente de 0 a 25v Nombre José Andrade Grado XIºB Especialidad Bachiller en electrónica Profesor Andrés Sam Fecha de entrega II Trimestre

2 Introducción En el siguiente trabajo explicaremos paso a paso de cómo podemos construir una fuente de 0 a 25 v la cual puede ser muy útil en nuestro hogar y por lo cual nos trae grandes conocimientos de cómo podemos aprender a leer un diagrama.

3 El primer paso se inicia con dibujar el diagrama en modo espejo

4 Se trabaja con un papel carbón y se calca el dibujo que se avía echo

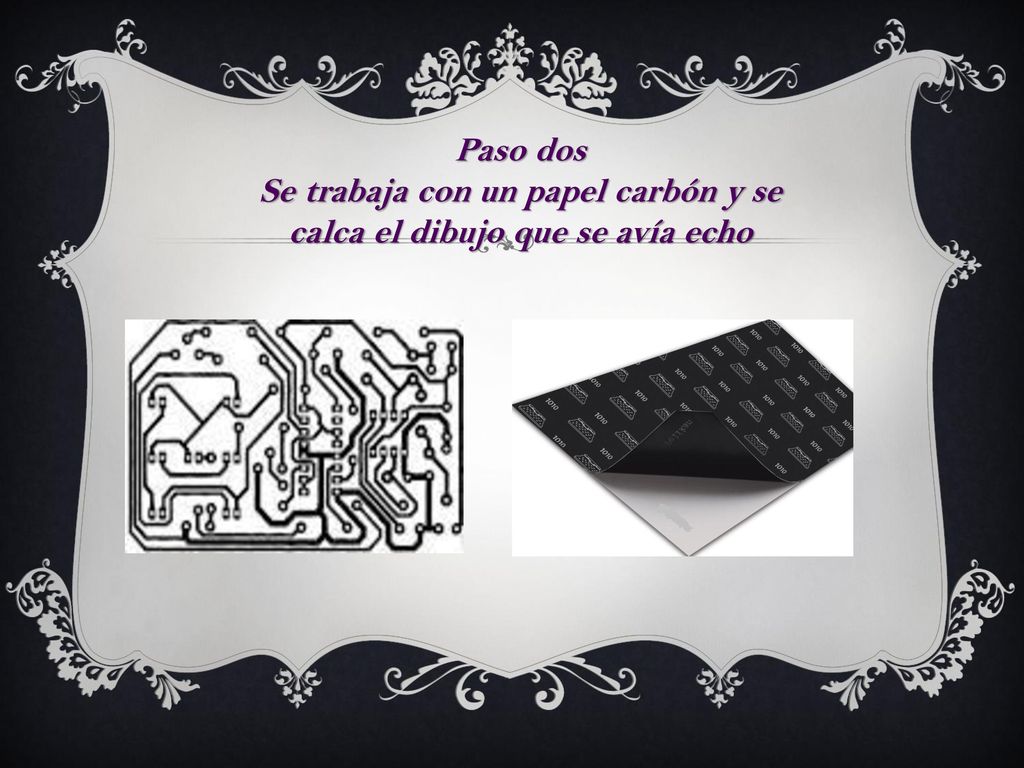

Paso dos Se trabaja con un papel carbón y se calca el dibujo que se avía echo

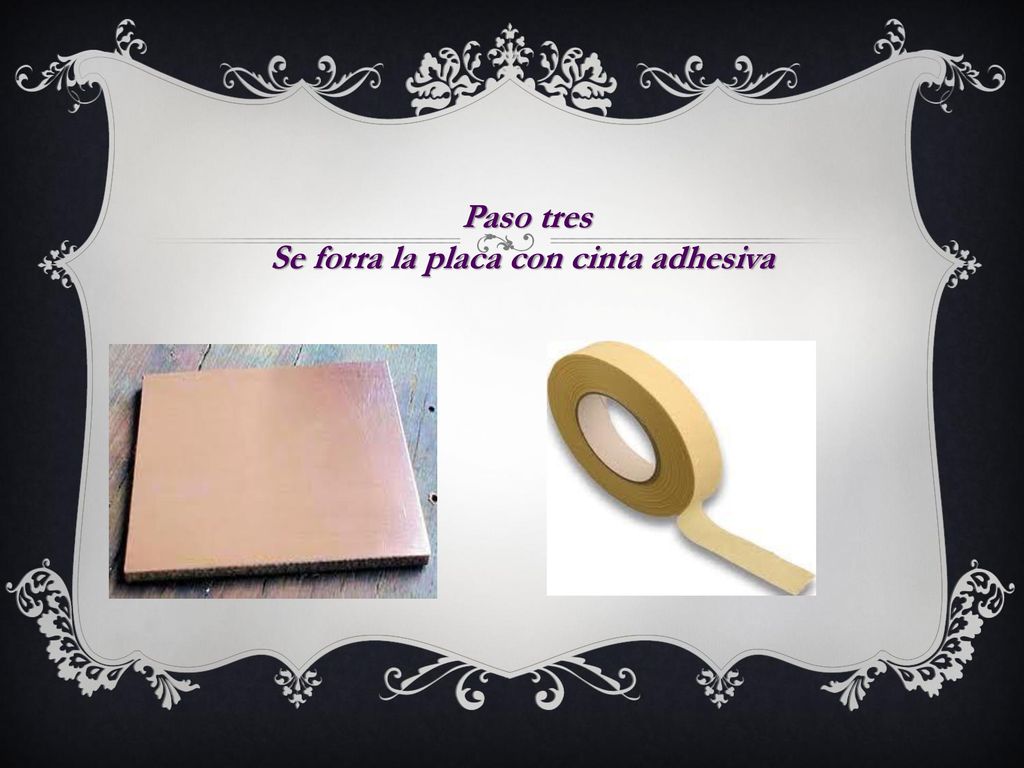

5 Se forra la placa con cinta adhesiva
Paso tres Se forra la placa con cinta adhesiva

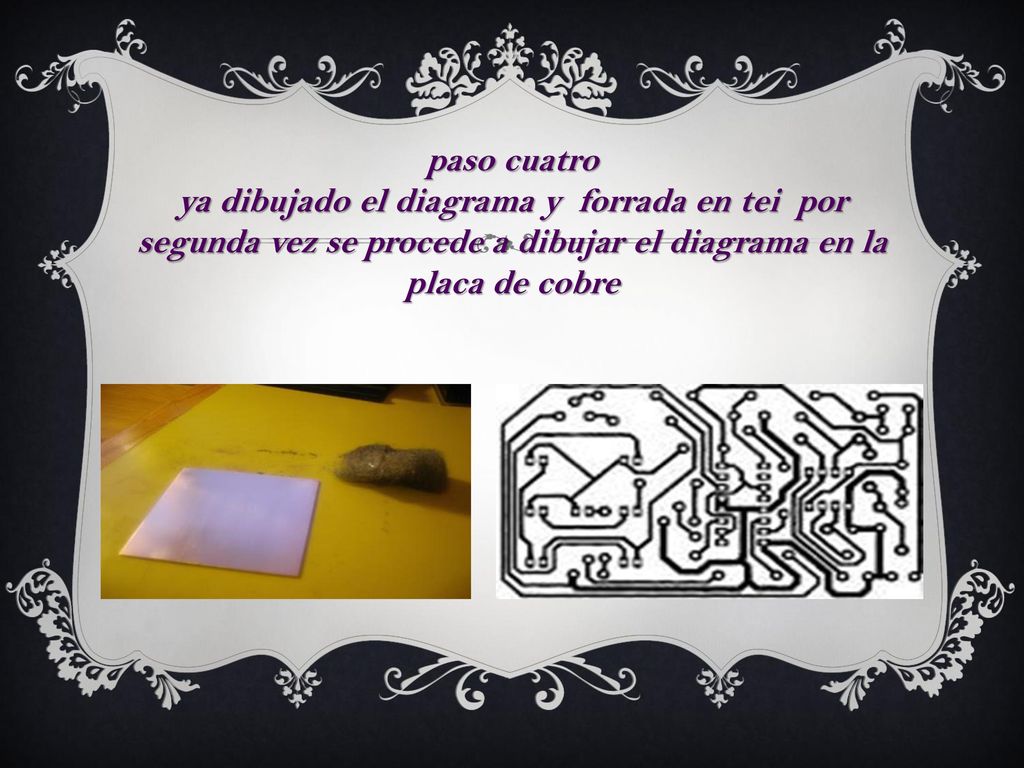

6 paso cuatro ya dibujado el diagrama y forrada en tei por segunda vez se procede a dibujar el diagrama en la placa de cobre

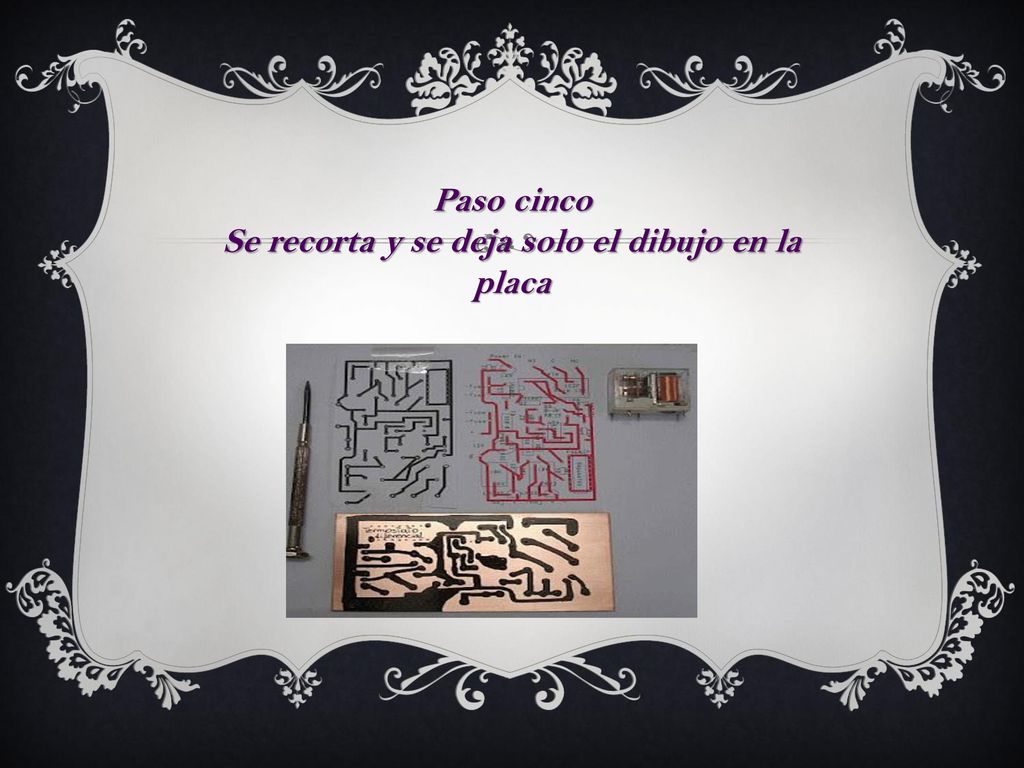

7 Se recorta y se deja solo el dibujo en la placa
Paso cinco Se recorta y se deja solo el dibujo en la placa

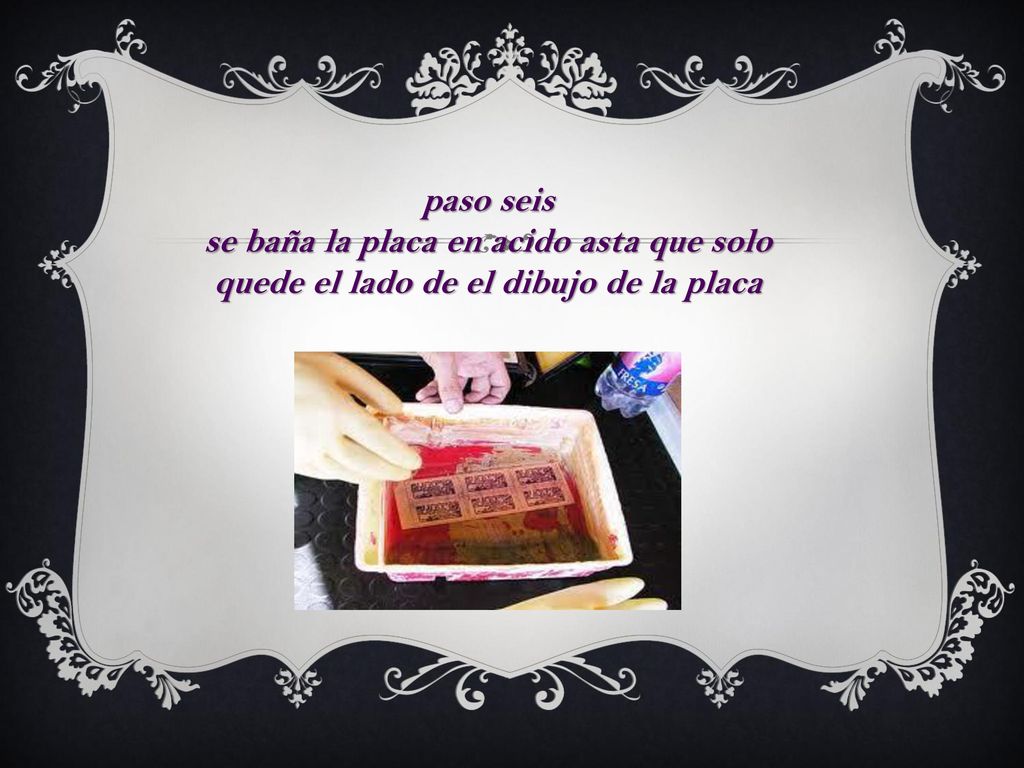

8 paso seis se baña la placa en acido asta que solo quede el lado de el dibujo de la placa

9 Se le extrae lo que es la cinta adhesiva restante
Paso siete Se le extrae lo que es la cinta adhesiva restante

10 Paso ocho se procede a hacer los huecos en la placa para así poder instalar las piezas

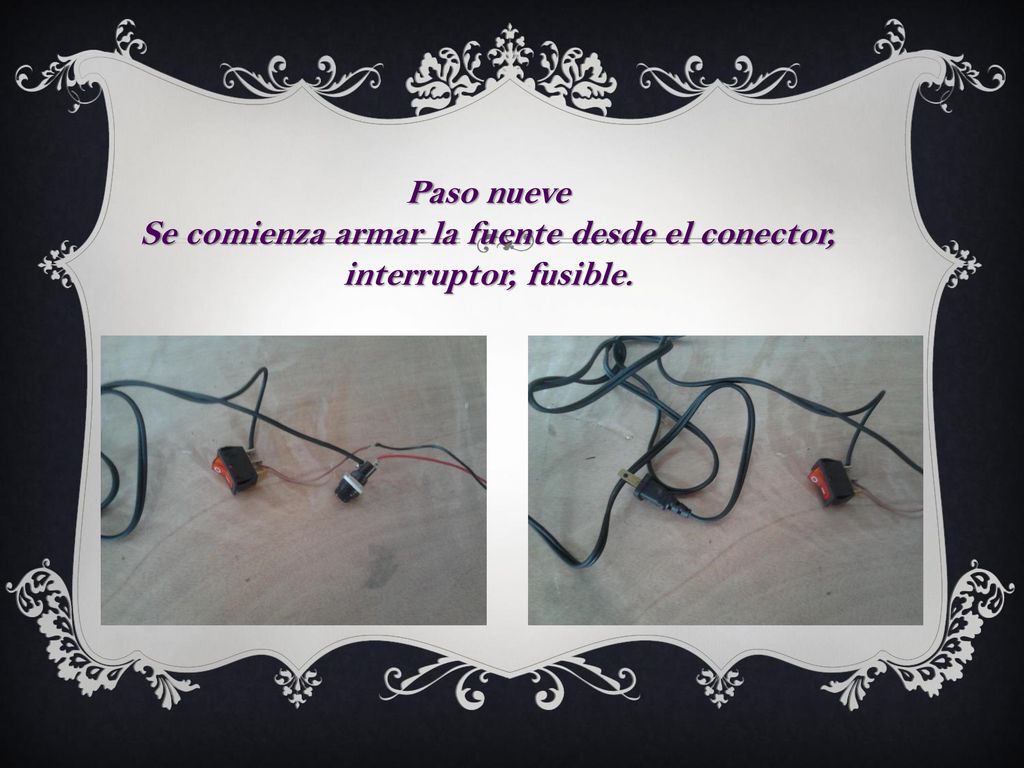

11 Se comienza armar la fuente desde el conector, interruptor, fusible.
Paso nueve Se comienza armar la fuente desde el conector, interruptor, fusible.

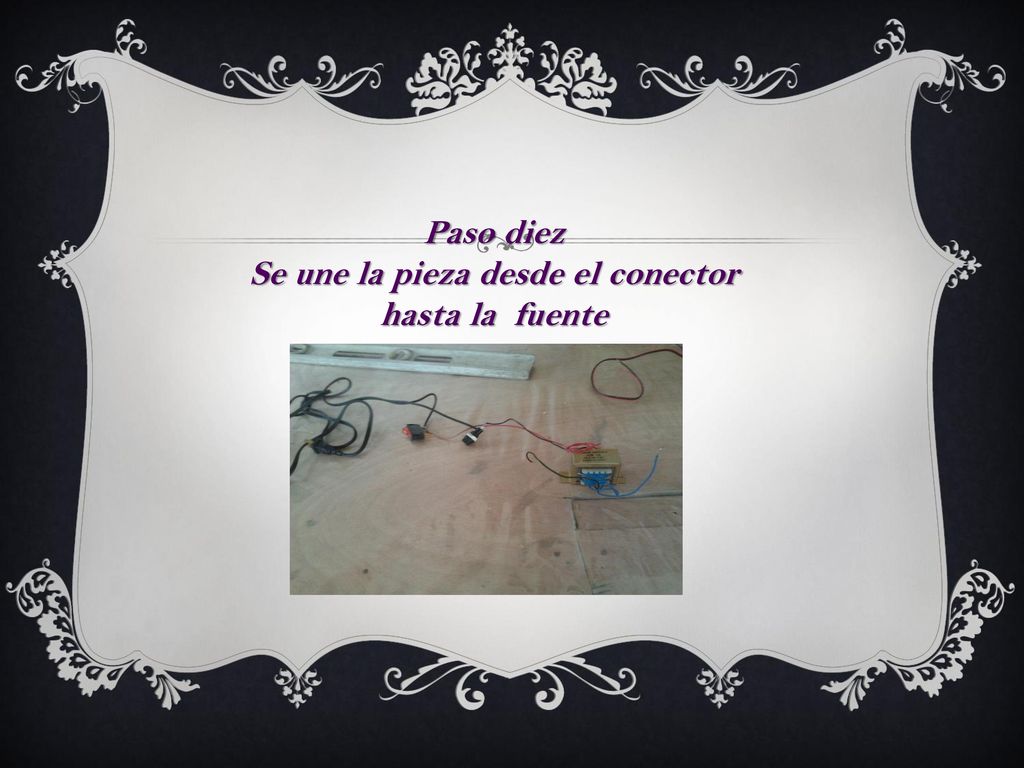

12 Se une la pieza desde el conector hasta la fuente
Paso diez Se une la pieza desde el conector hasta la fuente

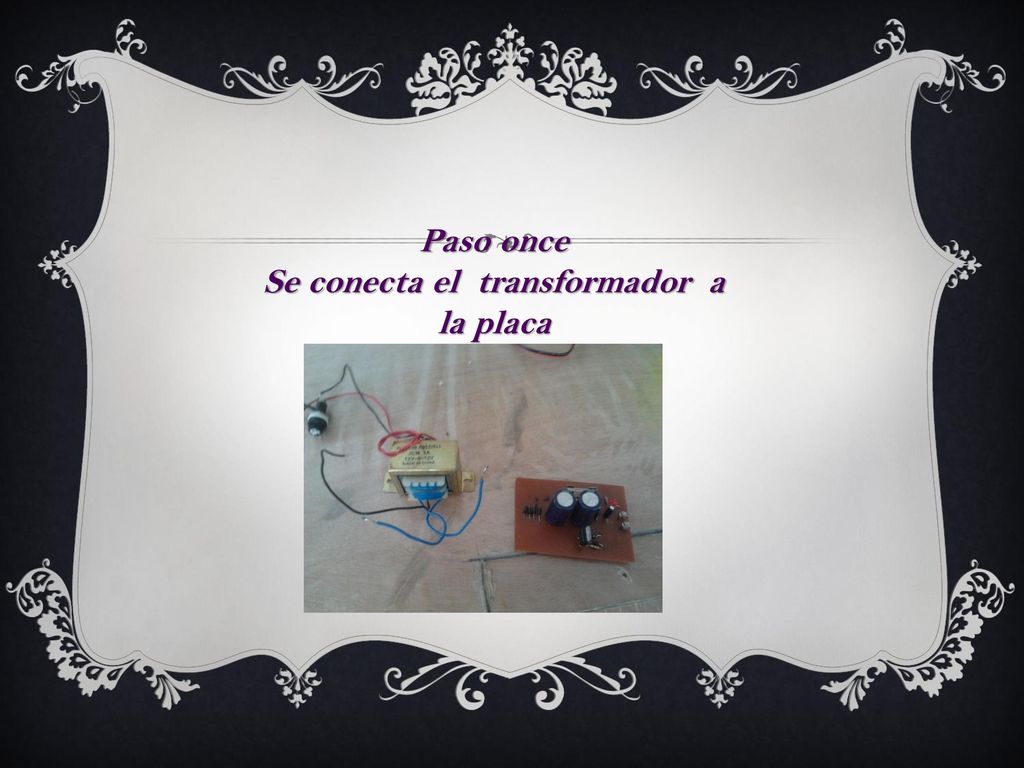

13 Se conecta el transformador a la placa
Paso once Se conecta el transformador a la placa

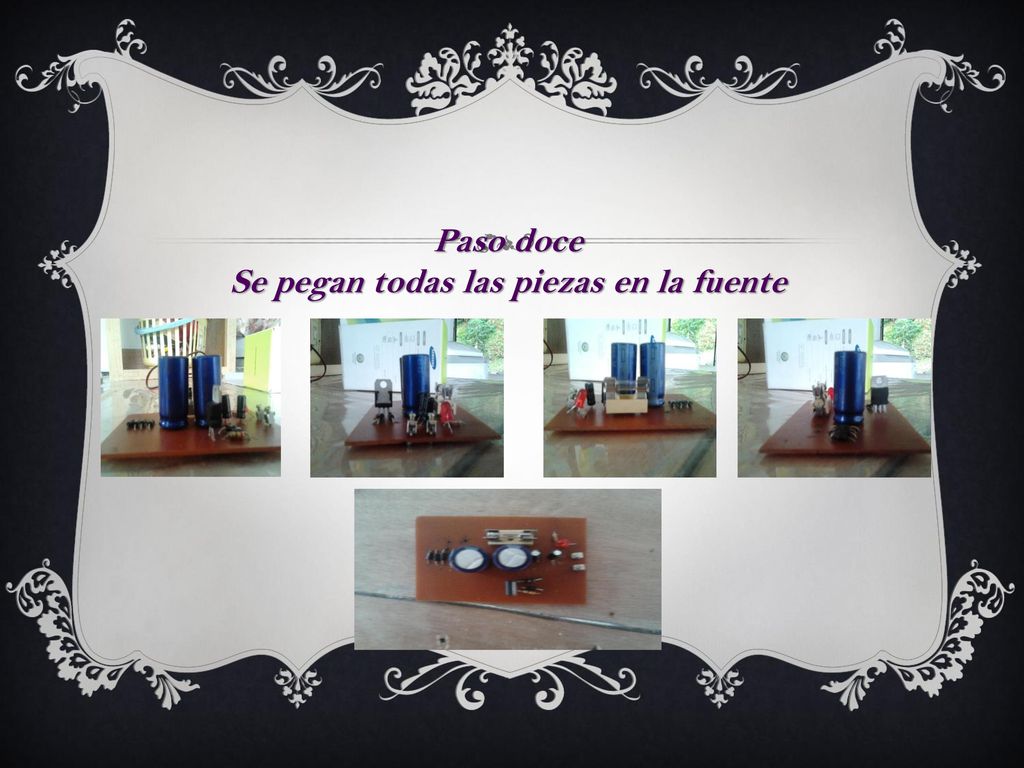

14 Se pegan todas las piezas en la fuente
Paso doce Se pegan todas las piezas en la fuente

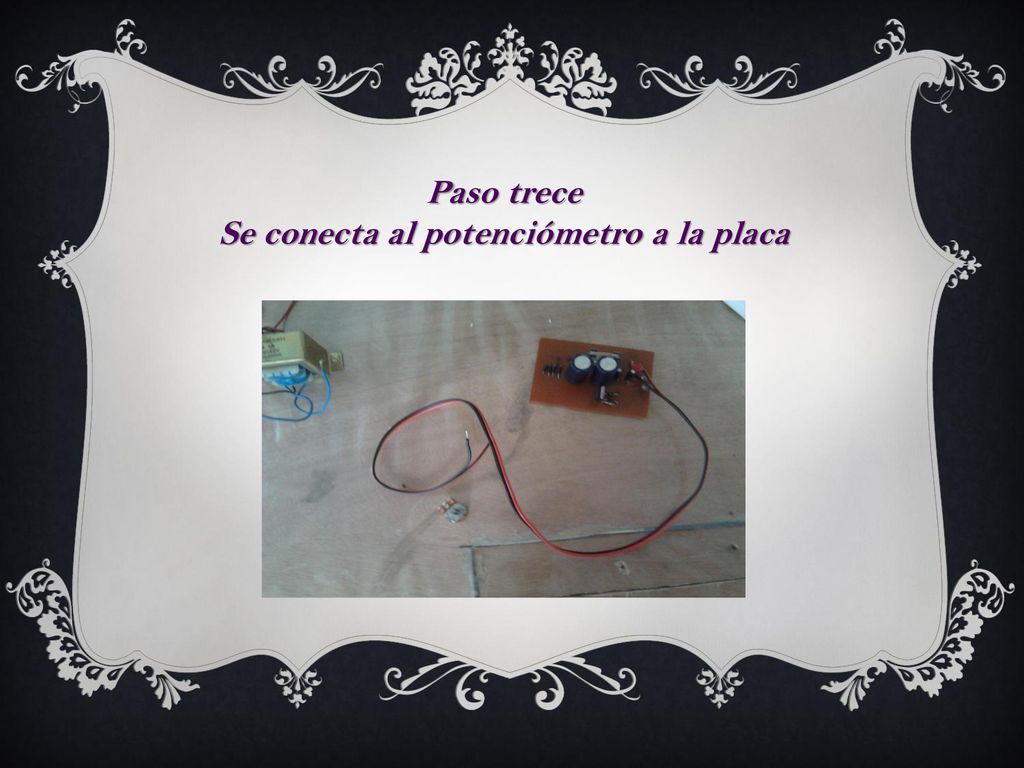

15 Se conecta al potenciómetro a la placa
Paso trece Se conecta al potenciómetro a la placa

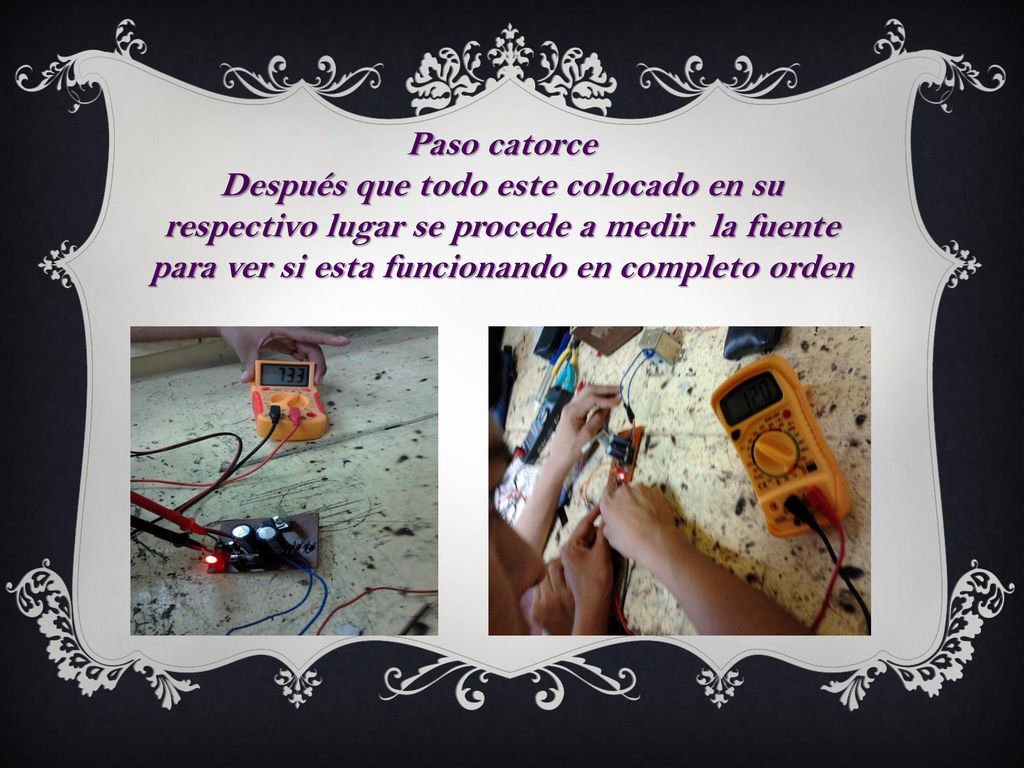

16 Paso catorce Después que todo este colocado en su respectivo lugar se procede a medir la fuente para ver si esta funcionando en completo orden

17 muchas gracias
