CURSO DE FIBRAS OPTICAS

Presentación del tema: "CURSO DE FIBRAS OPTICAS"— Transcripción de la presentación:

1 CURSO DE FIBRAS OPTICAS
INTRODUCCION

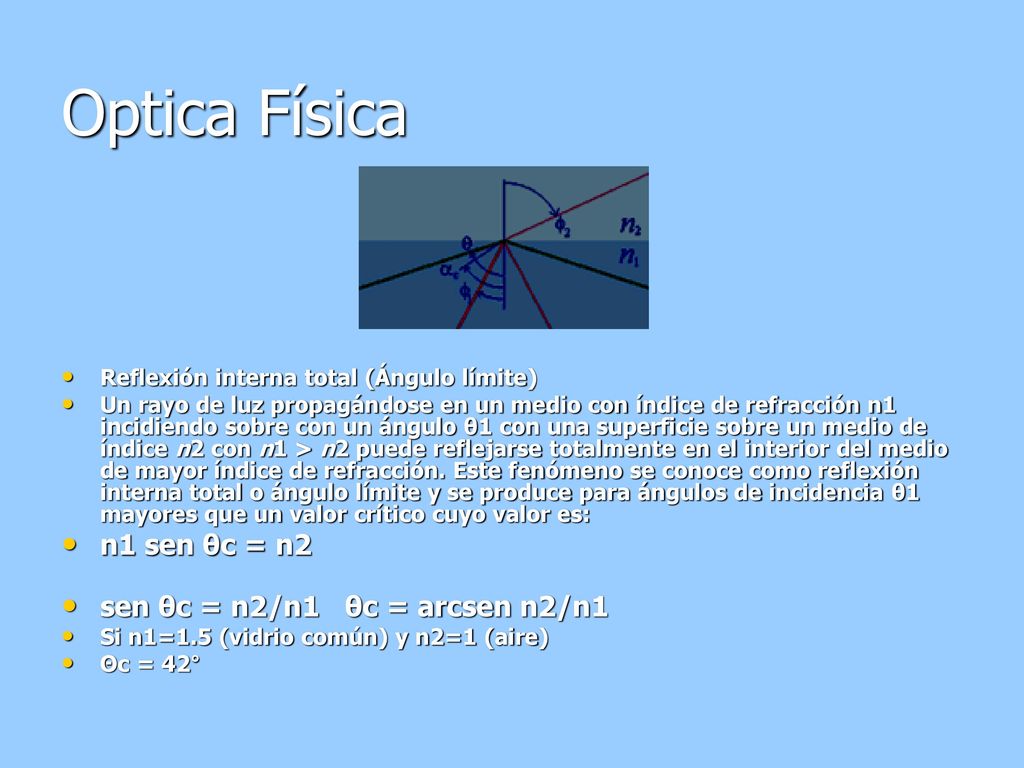

2 Optica Física n1 sen θc = n2 sen θc = n2/n1 θc = arcsen n2/n1
Reflexión interna total (Ángulo límite) Un rayo de luz propagándose en un medio con índice de refracción n1 incidiendo sobre con un ángulo θ1 con una superficie sobre un medio de índice n2 con n1 > n2 puede reflejarse totalmente en el interior del medio de mayor índice de refracción. Este fenómeno se conoce como reflexión interna total o ángulo límite y se produce para ángulos de incidencia θ1 mayores que un valor crítico cuyo valor es: n1 sen θc = n2 sen θc = n2/n1 θc = arcsen n2/n1 Si n1=1.5 (vidrio común) y n2=1 (aire) Θc = 42°

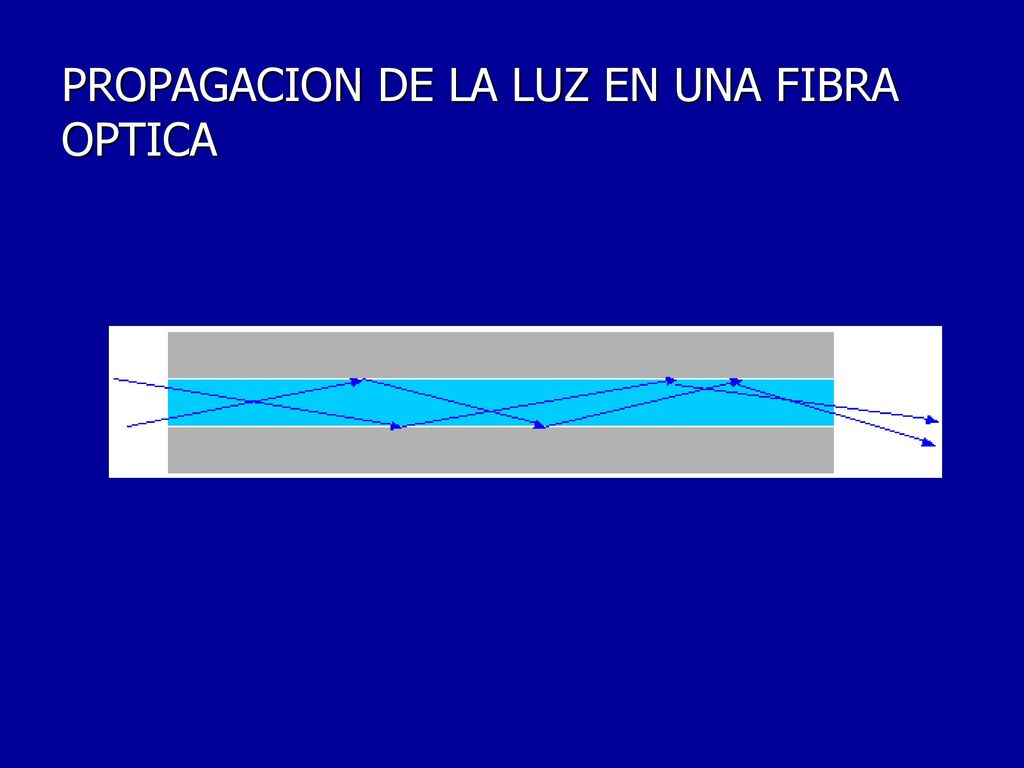

3 PROPAGACION DE LA LUZ EN UNA FIBRA OPTICA

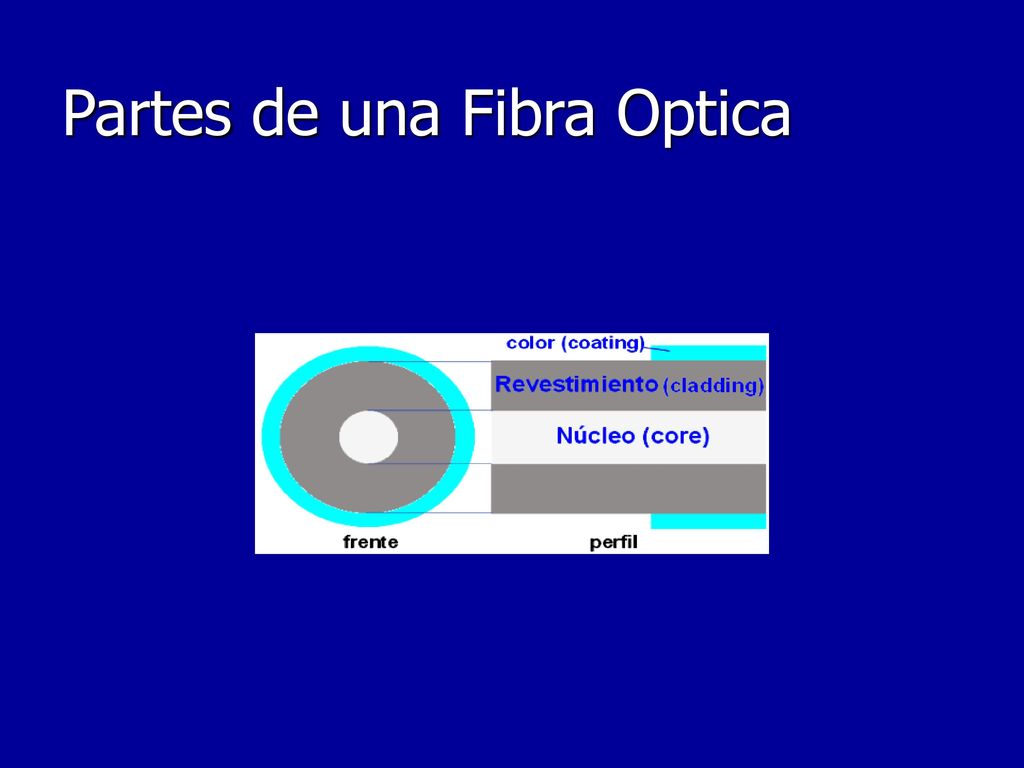

4 Partes de una Fibra Optica

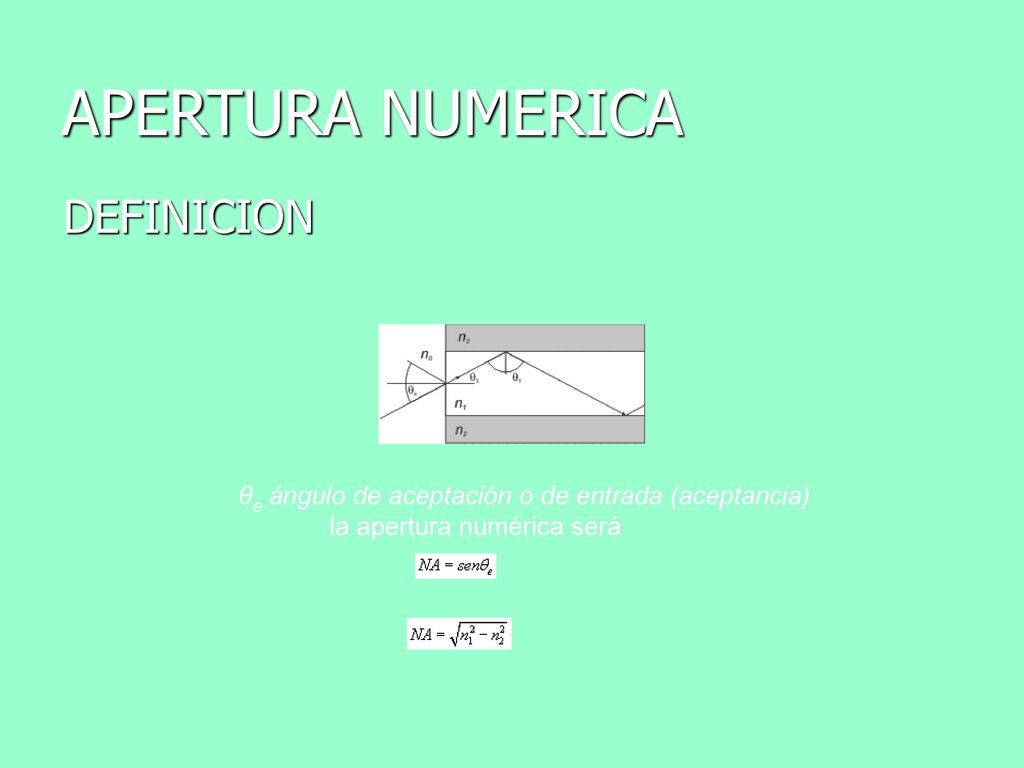

5 APERTURA NUMERICA DEFINICION
θe ángulo de aceptación o de entrada (aceptancia) la apertura numérica será

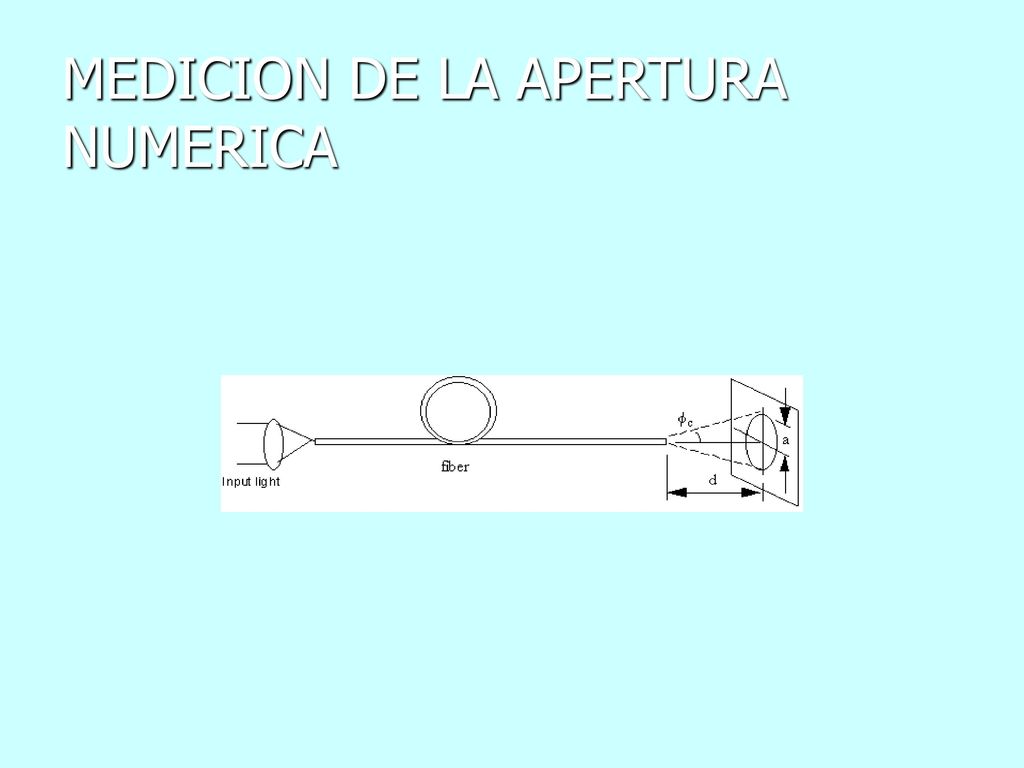

6 MEDICION DE LA APERTURA NUMERICA

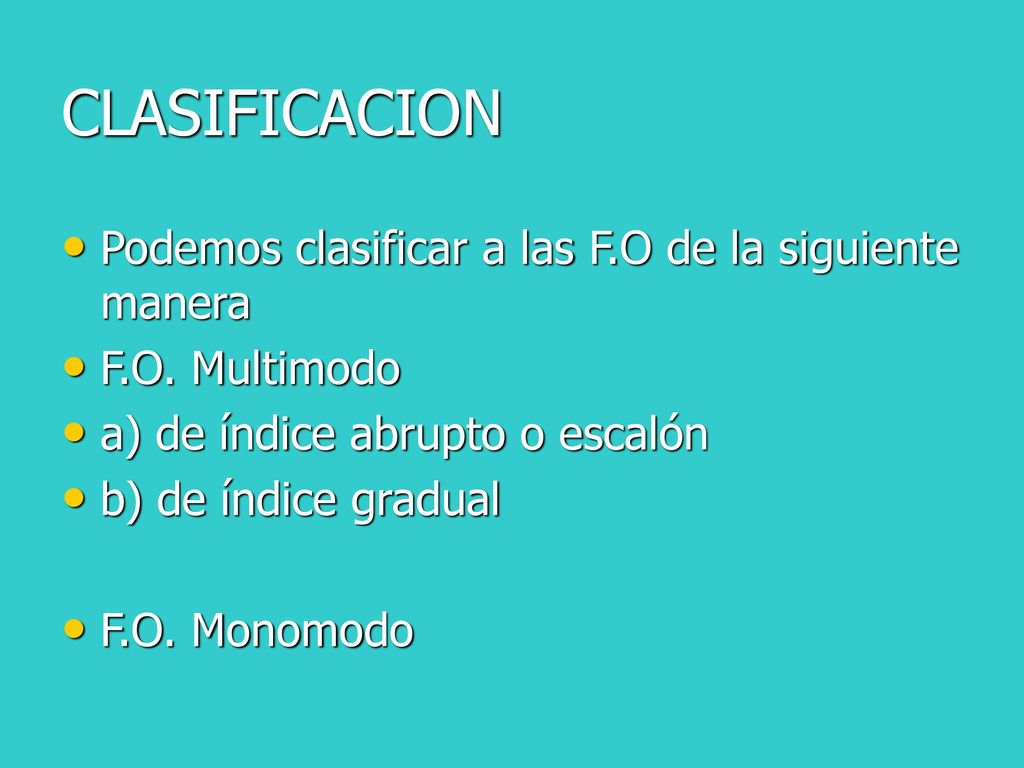

7 CLASIFICACION Podemos clasificar a las F.O de la siguiente manera
F.O. Multimodo a) de índice abrupto o escalón b) de índice gradual F.O. Monomodo

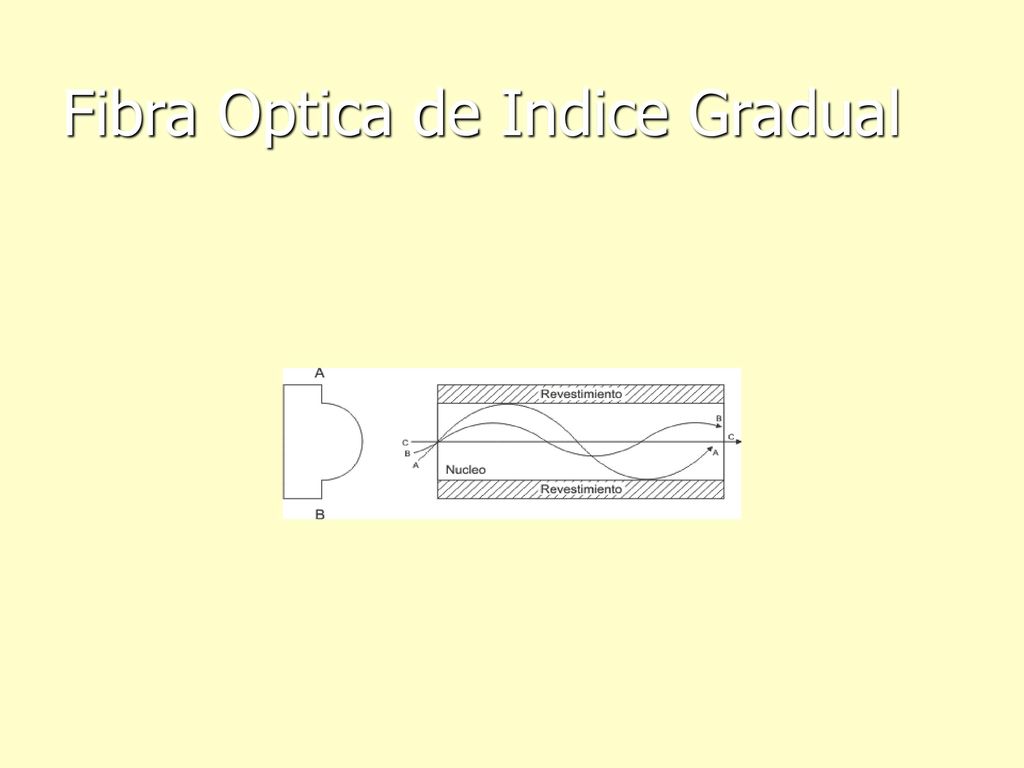

8 Fibra Optica de Indice Gradual

9 CLASIFICACION DE LAS F.O.
Fibras monomodo

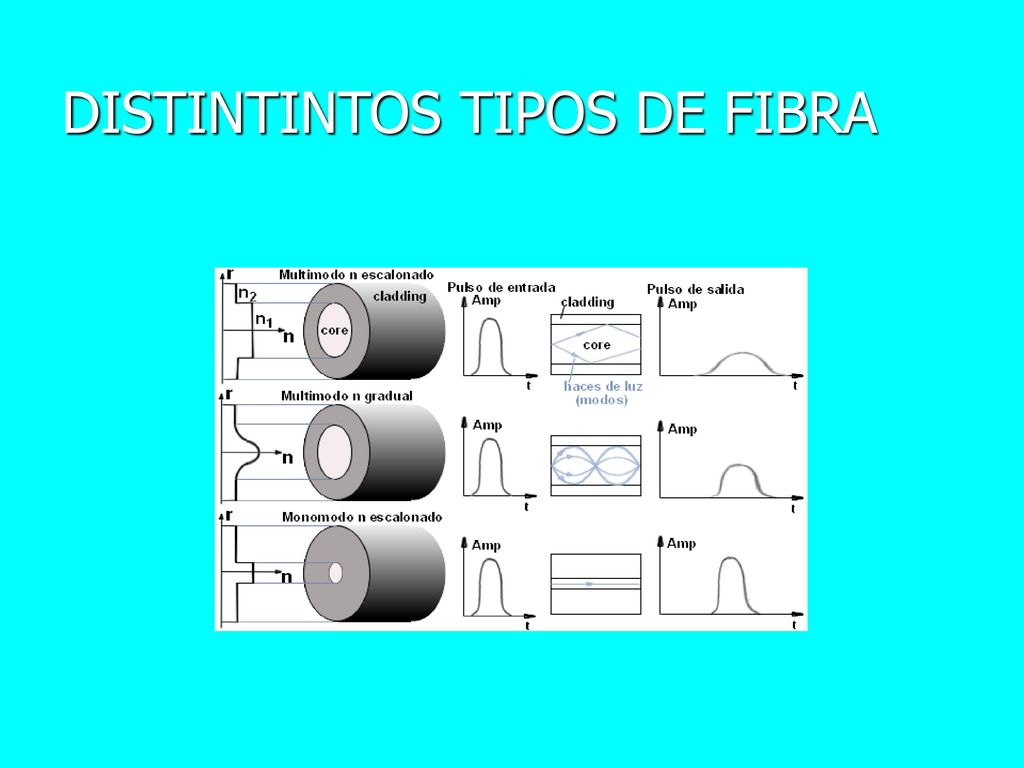

10 DISTINTINTOS TIPOS DE FIBRA

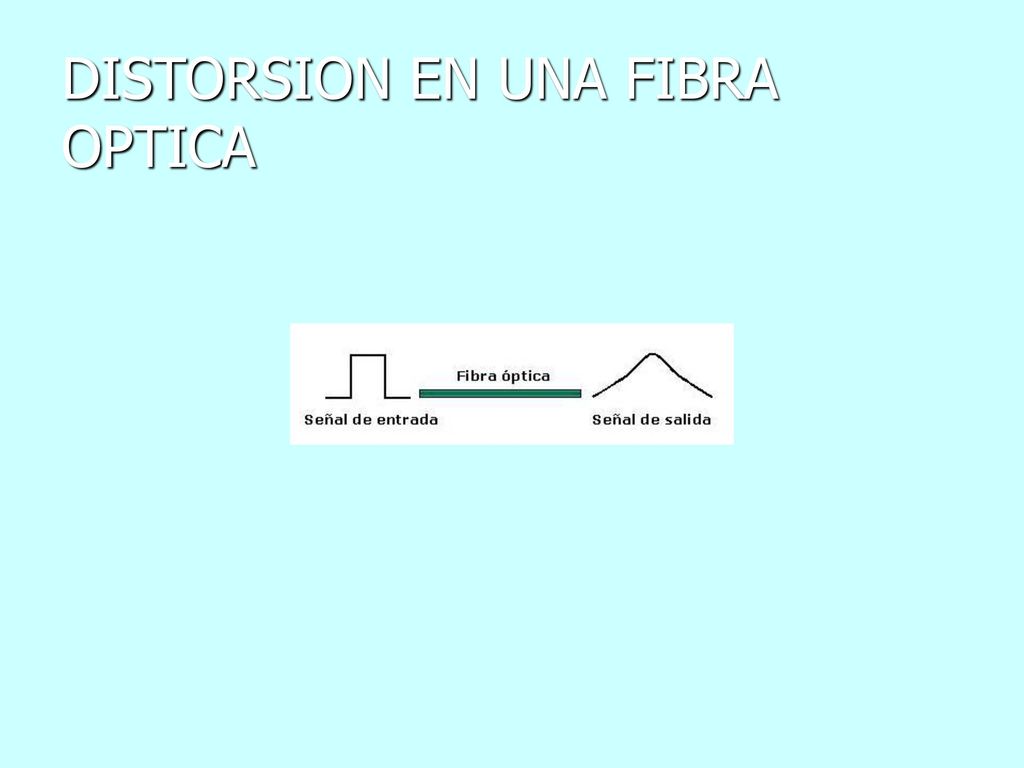

11 DISTORSION EN UNA FIBRA OPTICA

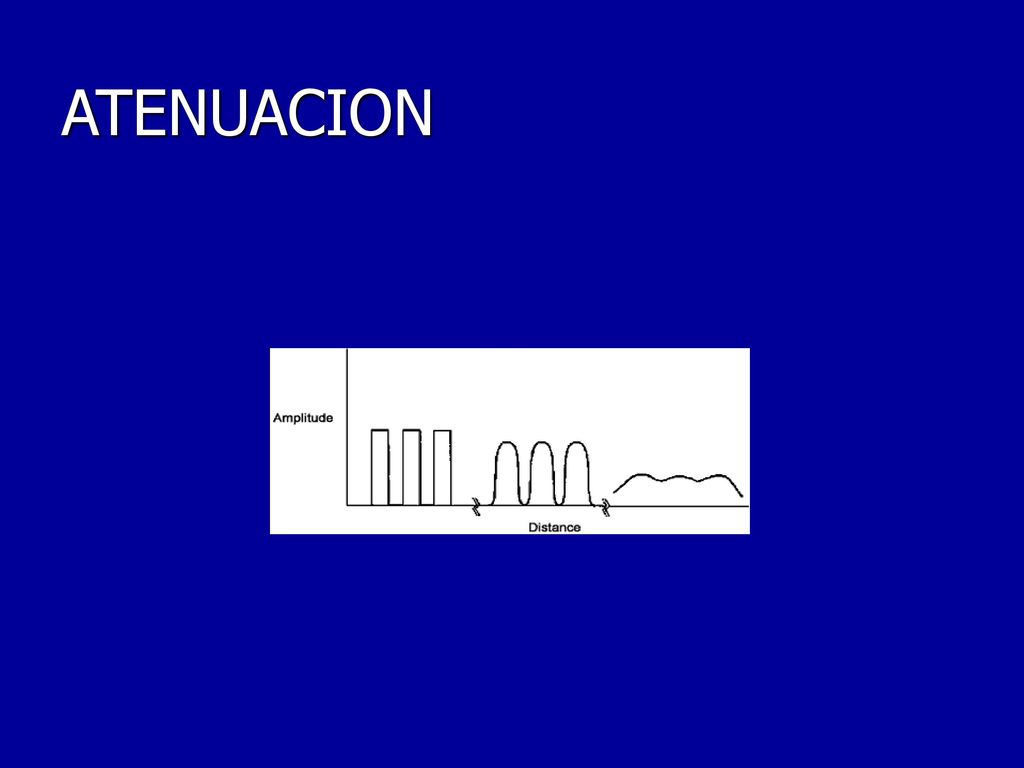

12 ATENUACION

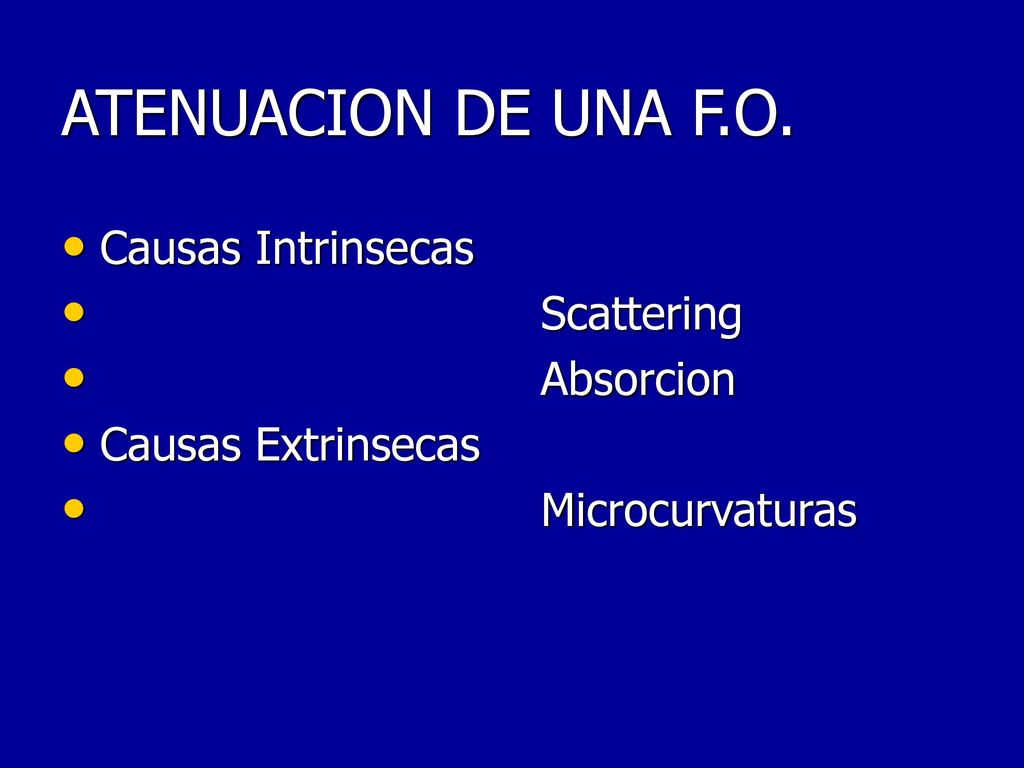

13 ATENUACION DE UNA F.O. Causas Intrinsecas Scattering Absorcion
Causas Extrinsecas Microcurvaturas

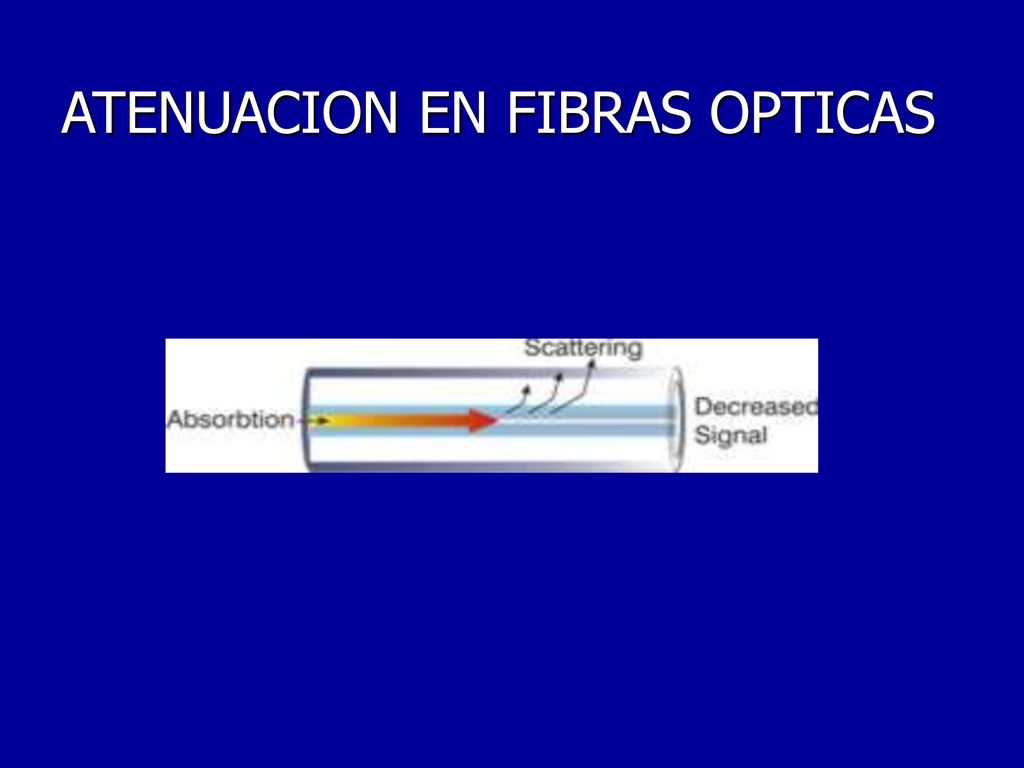

14 ATENUACION EN FIBRAS OPTICAS

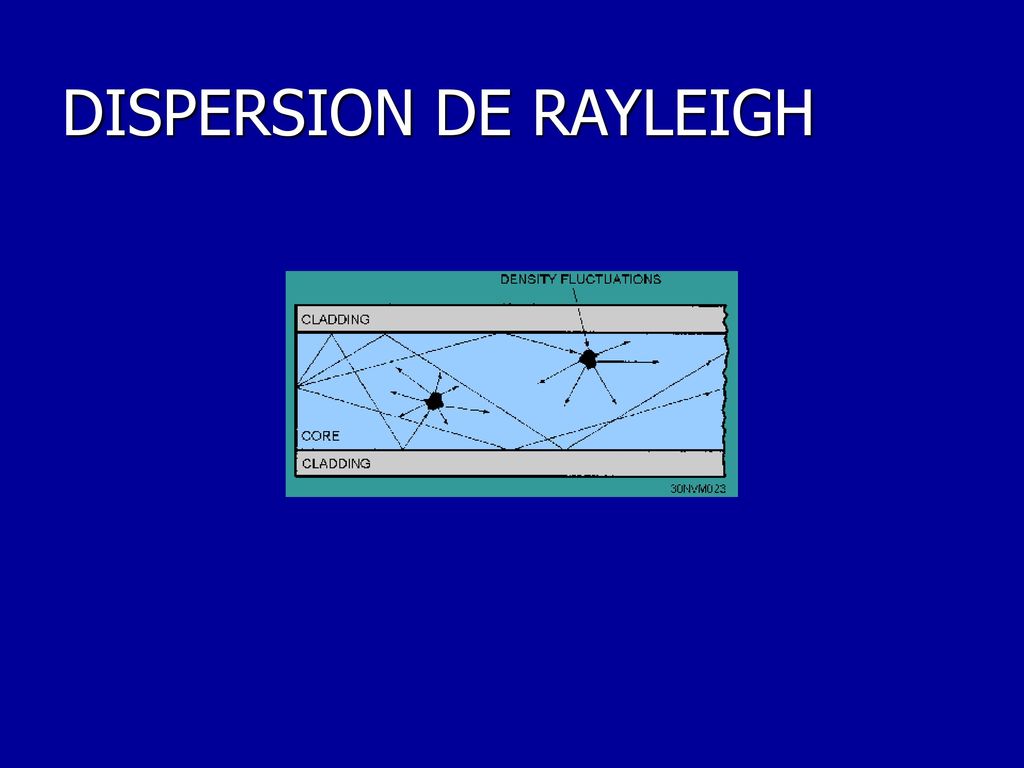

15 DISPERSION DE RAYLEIGH

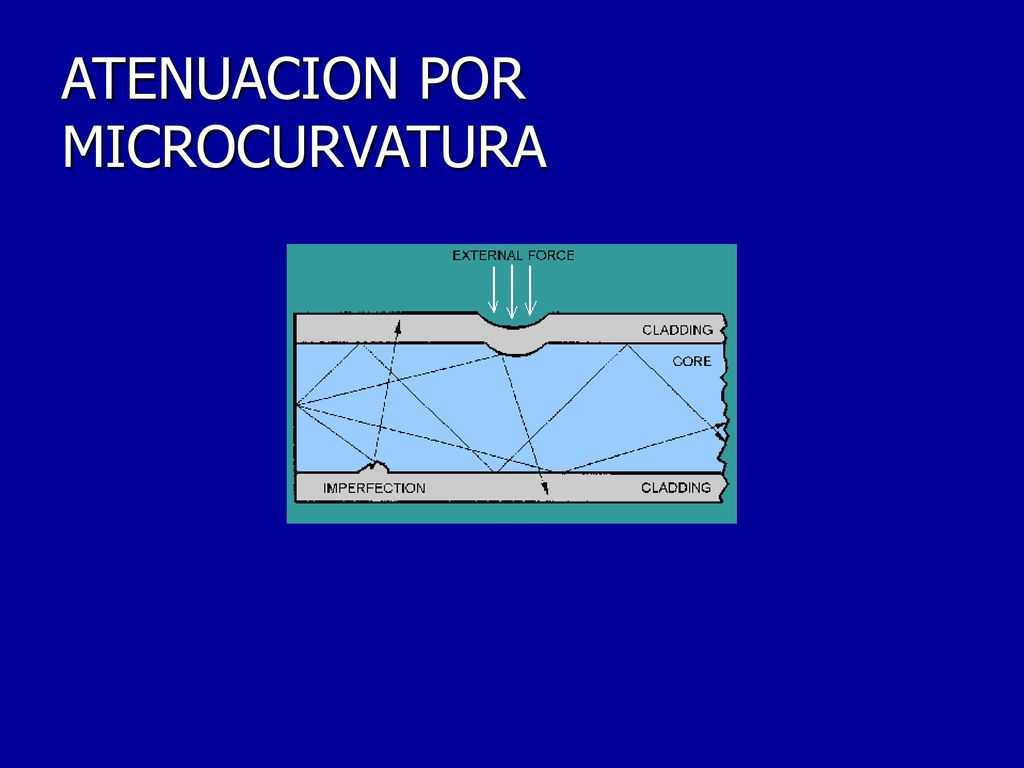

16 ATENUACION POR MICROCURVATURA

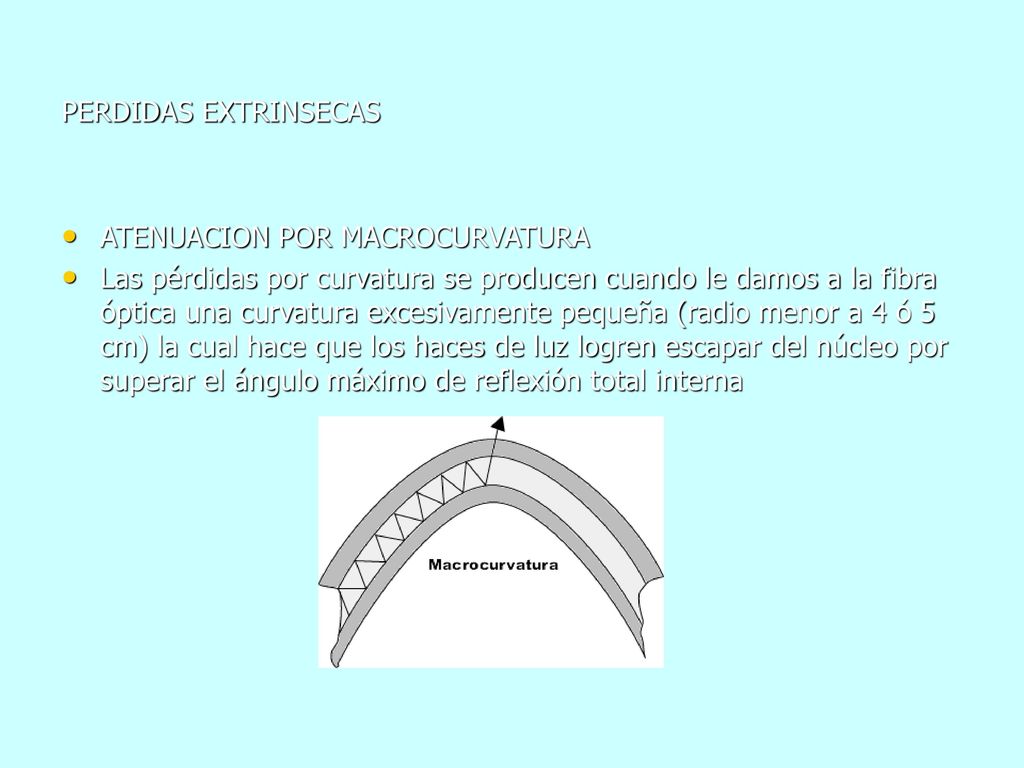

17 PERDIDAS EXTRINSECAS ATENUACION POR MACROCURVATURA Las pérdidas por curvatura se producen cuando le damos a la fibra óptica una curvatura excesivamente pequeña (radio menor a 4 ó 5 cm) la cual hace que los haces de luz logren escapar del núcleo por superar el ángulo máximo de reflexión total interna

18 CURVA DE ATENUACION

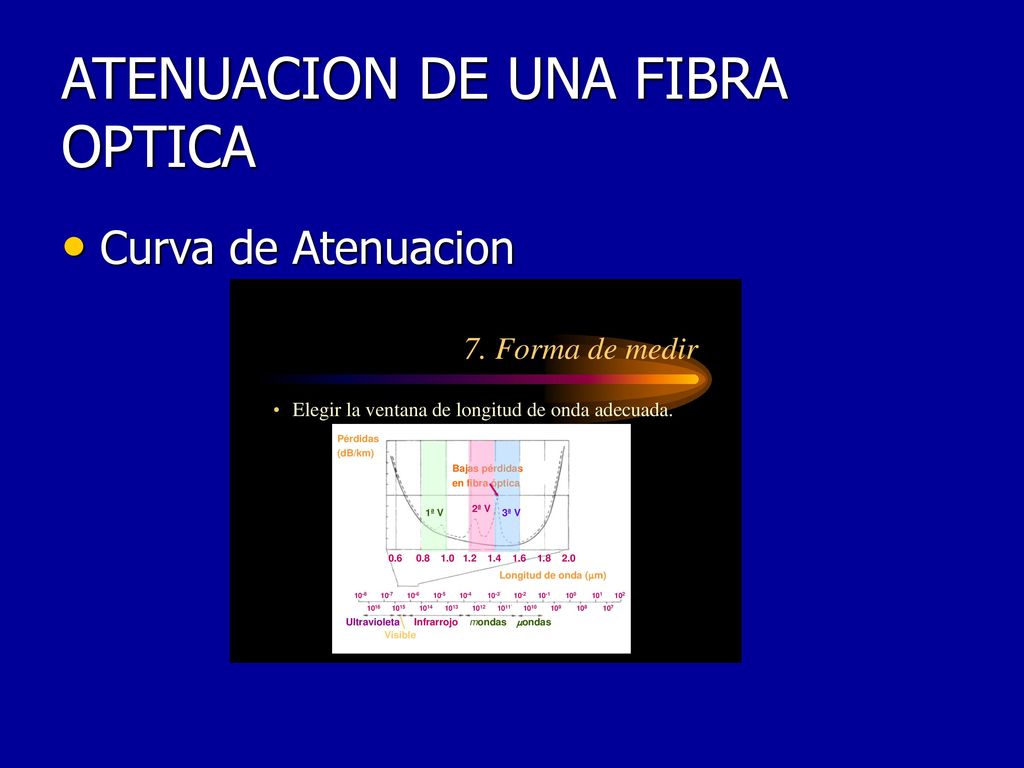

19 ATENUACION DE UNA FIBRA OPTICA
Curva de Atenuacion

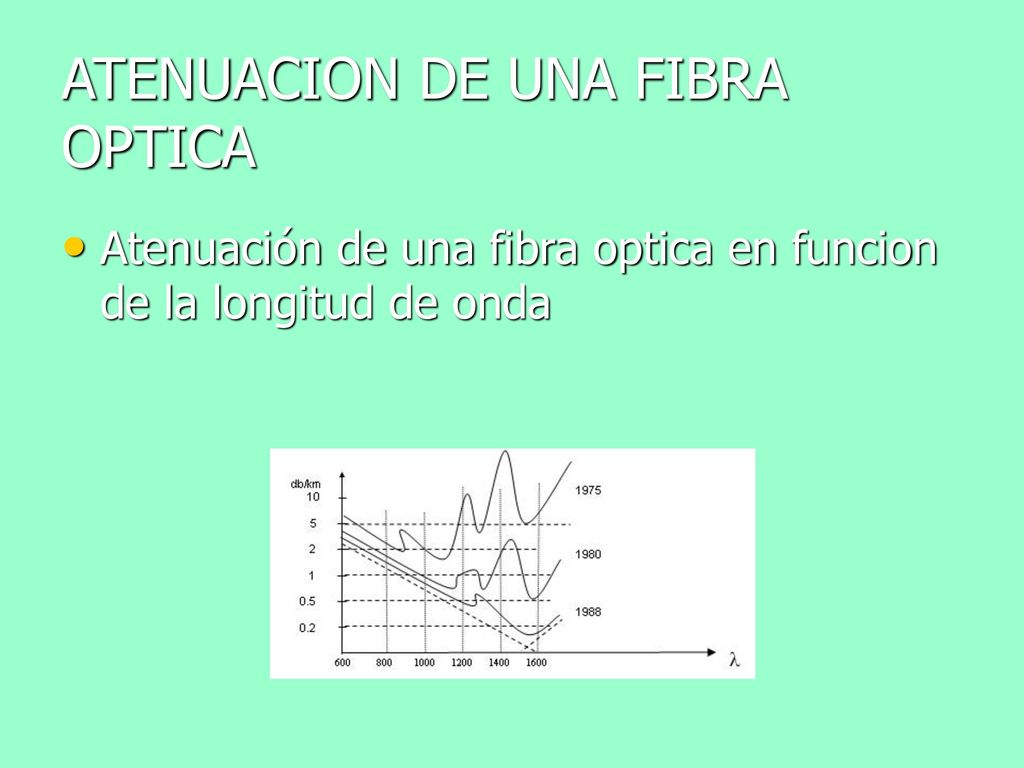

20 ATENUACION DE UNA FIBRA OPTICA
Atenuación de una fibra optica en funcion de la longitud de onda

21 Espectro luminoso Ventanas de comunicaciones ópticas

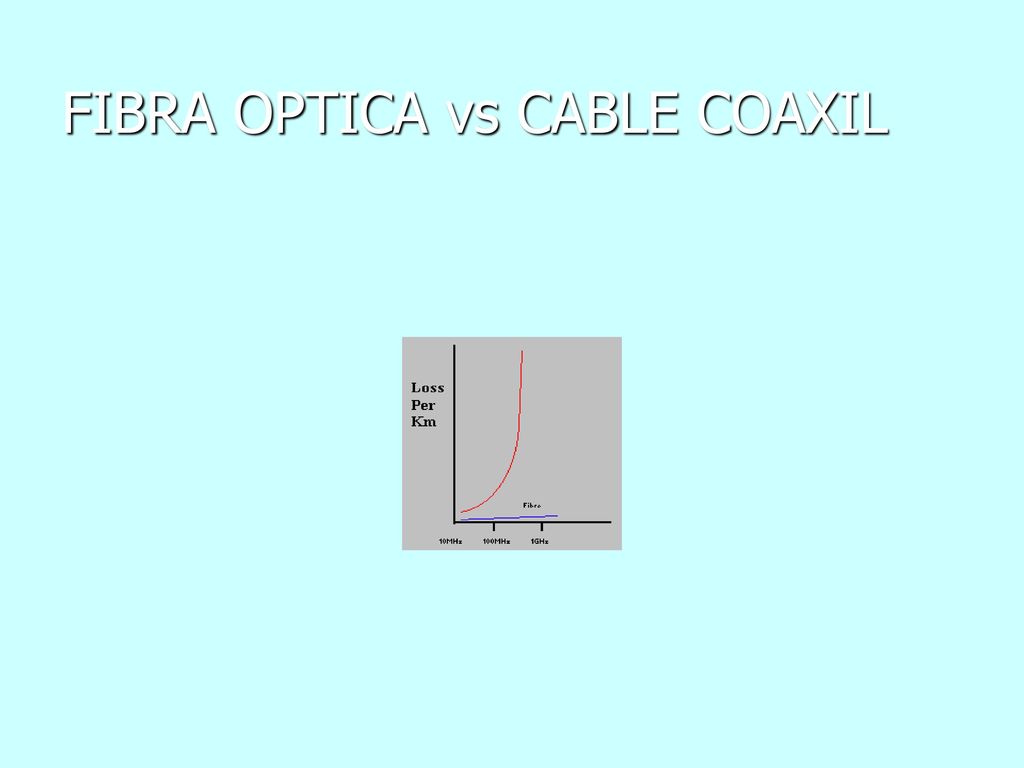

22 FIBRA OPTICA vs CABLE COAXIL

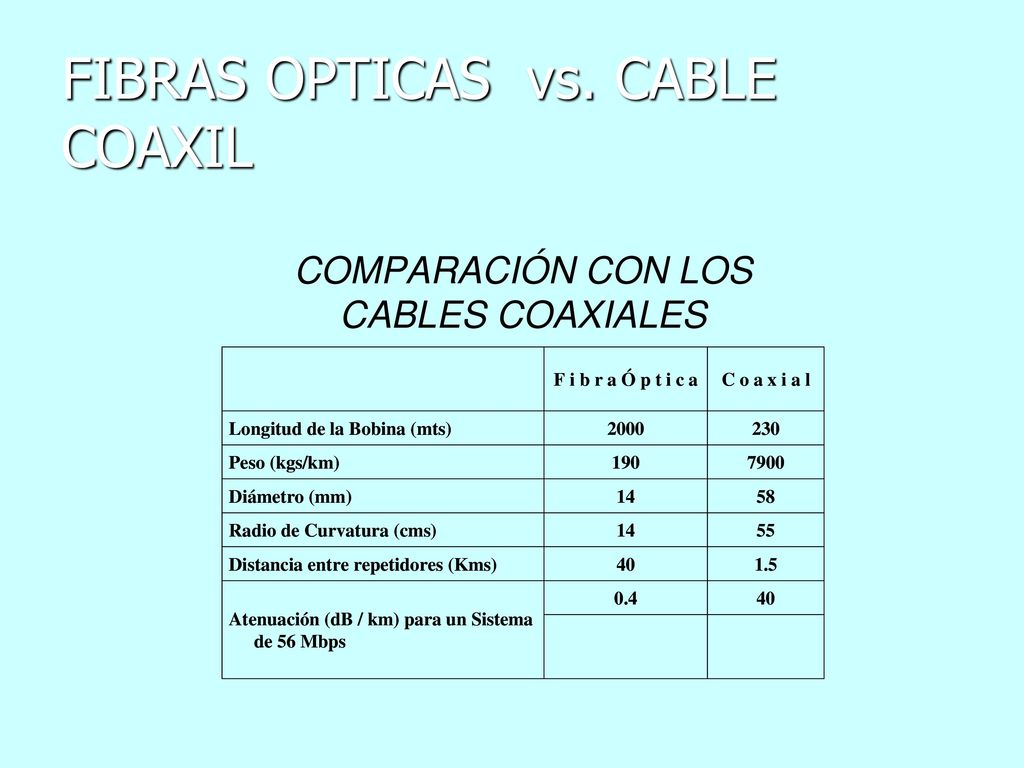

23 FIBRAS OPTICAS vs. CABLE COAXIL

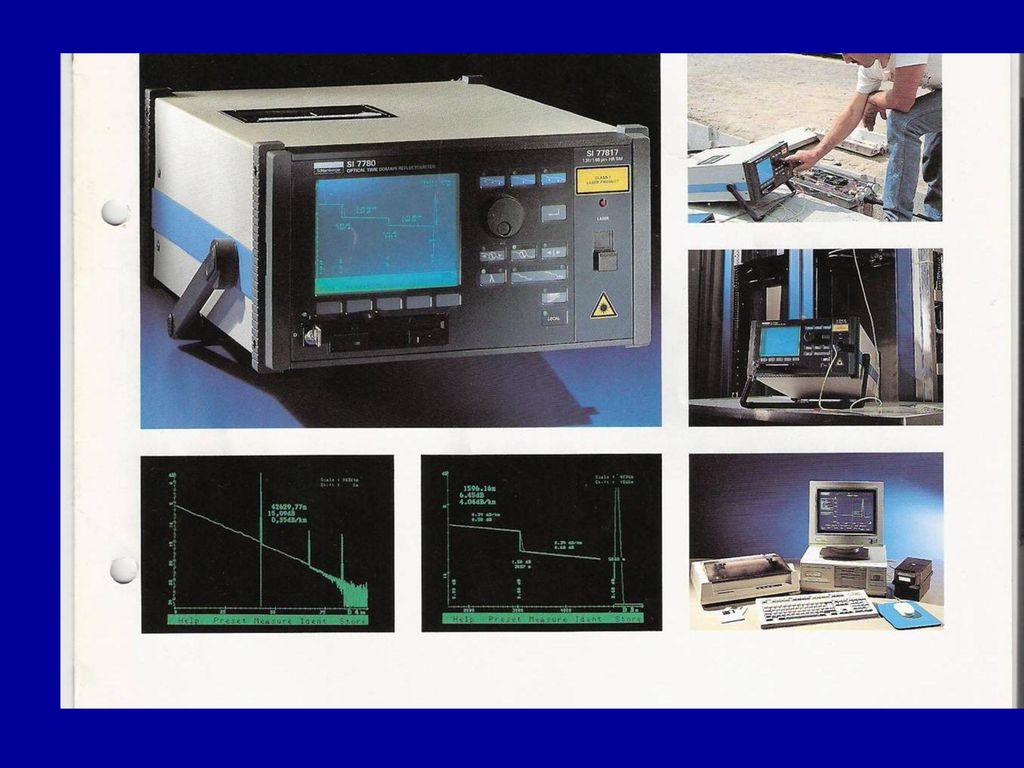

24 OTDR Dispositivo para el control de la atenuación y eventuales fallas de un enlace de fibras opticas

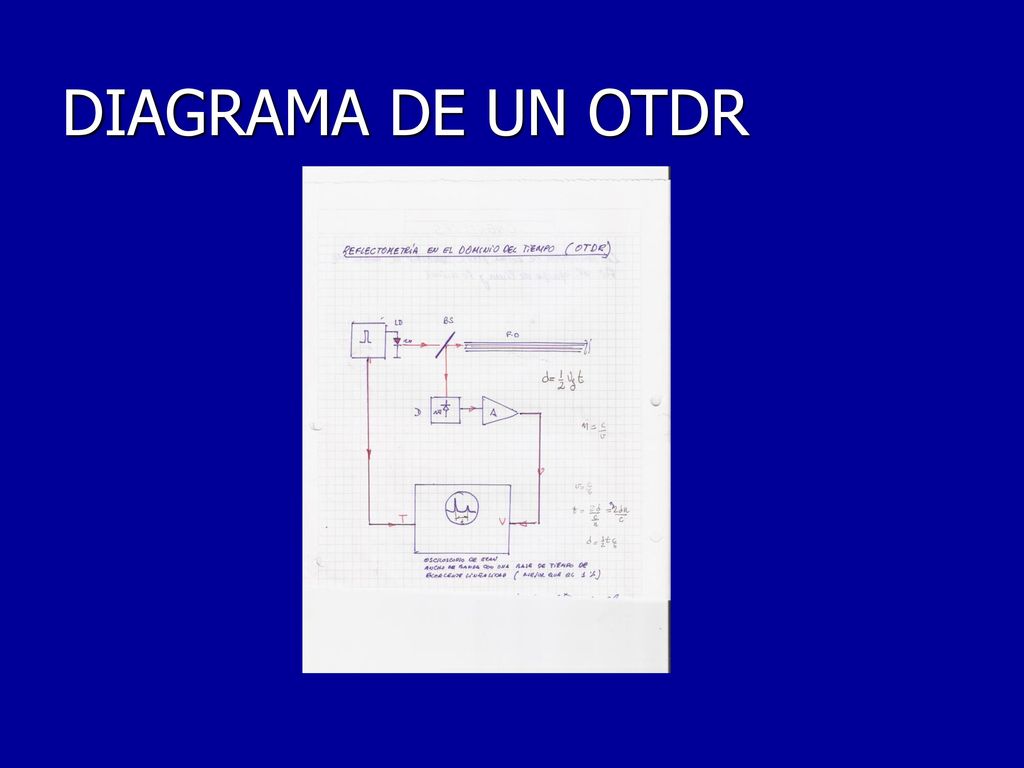

25 DIAGRAMA DE UN OTDR

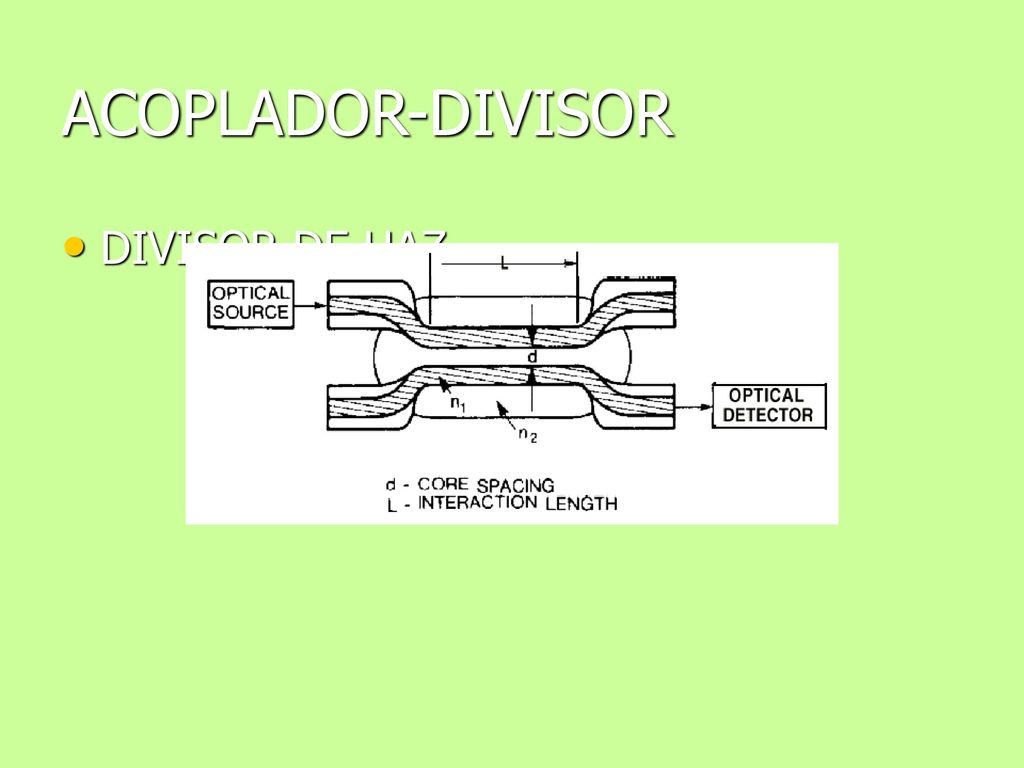

26 ACOPLADOR-DIVISOR DIVISOR DE HAZ

27

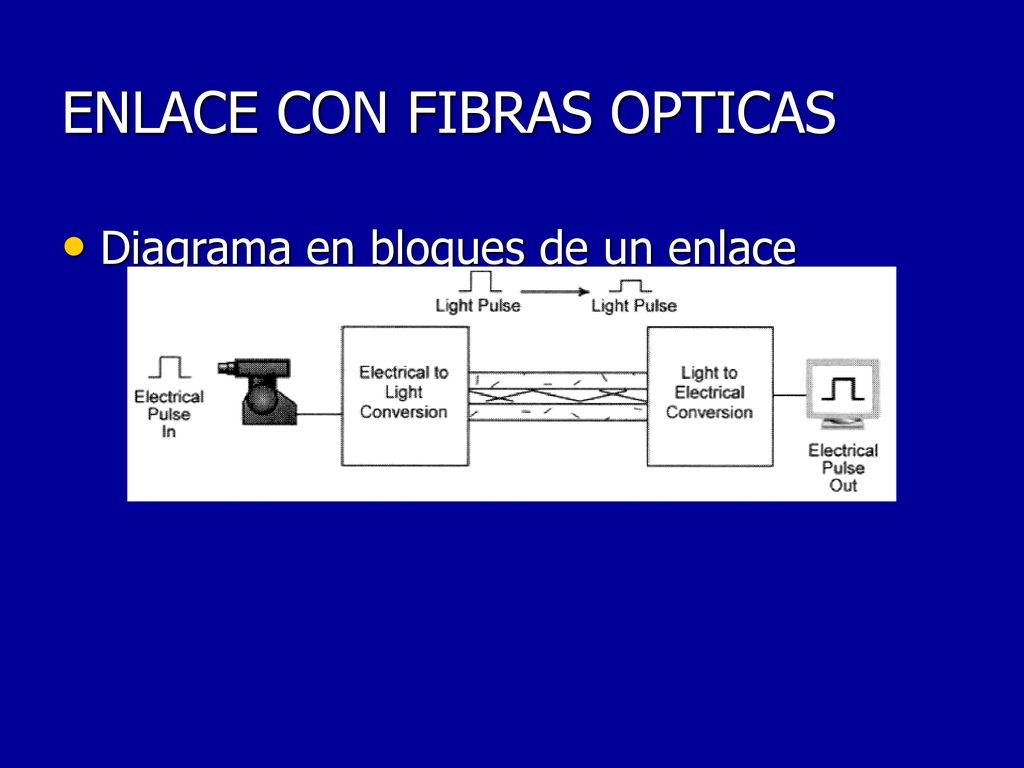

28 ENLACE CON FIBRAS OPTICAS
Diagrama en bloques de un enlace

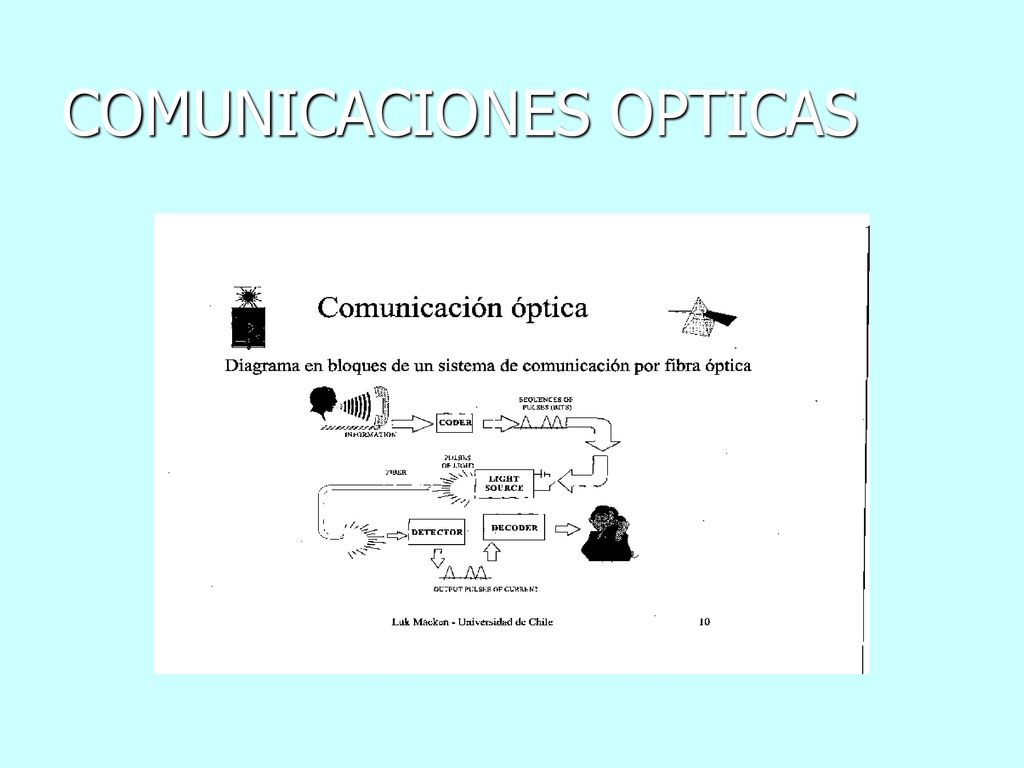

29 COMUNICACIONES OPTICAS

30 AMPLIFICADOR OPTICO PRINCIPIO DE FUNCIONAMIENTO

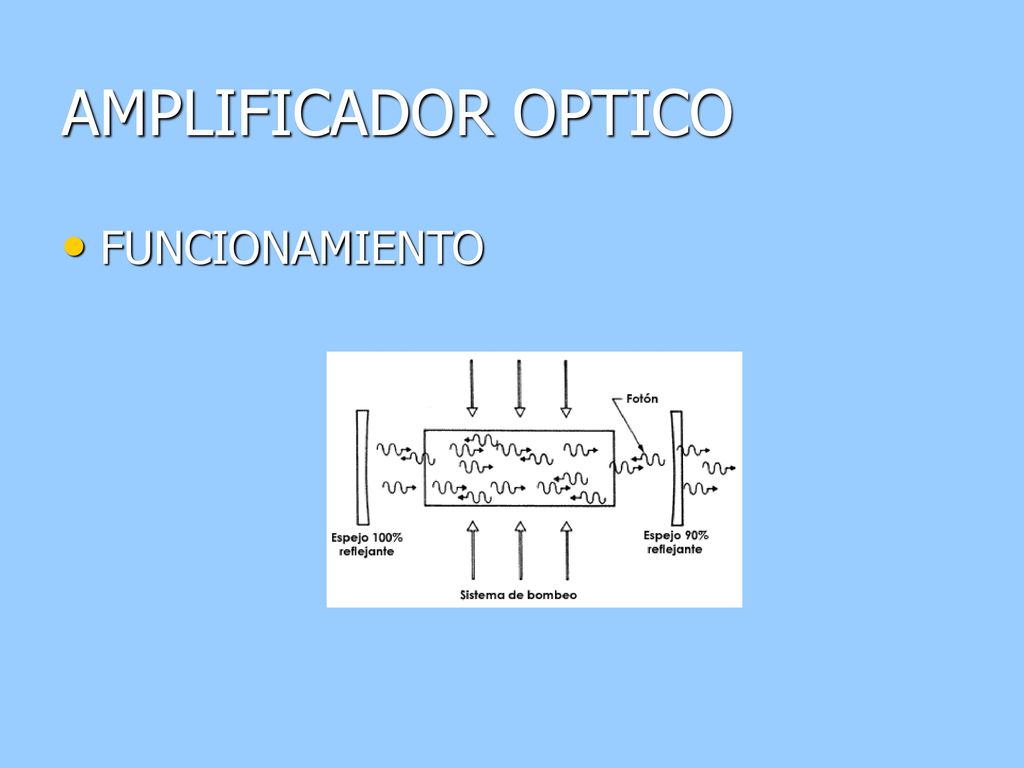

31 AMPLIFICADOR OPTICO FUNCIONAMIENTO

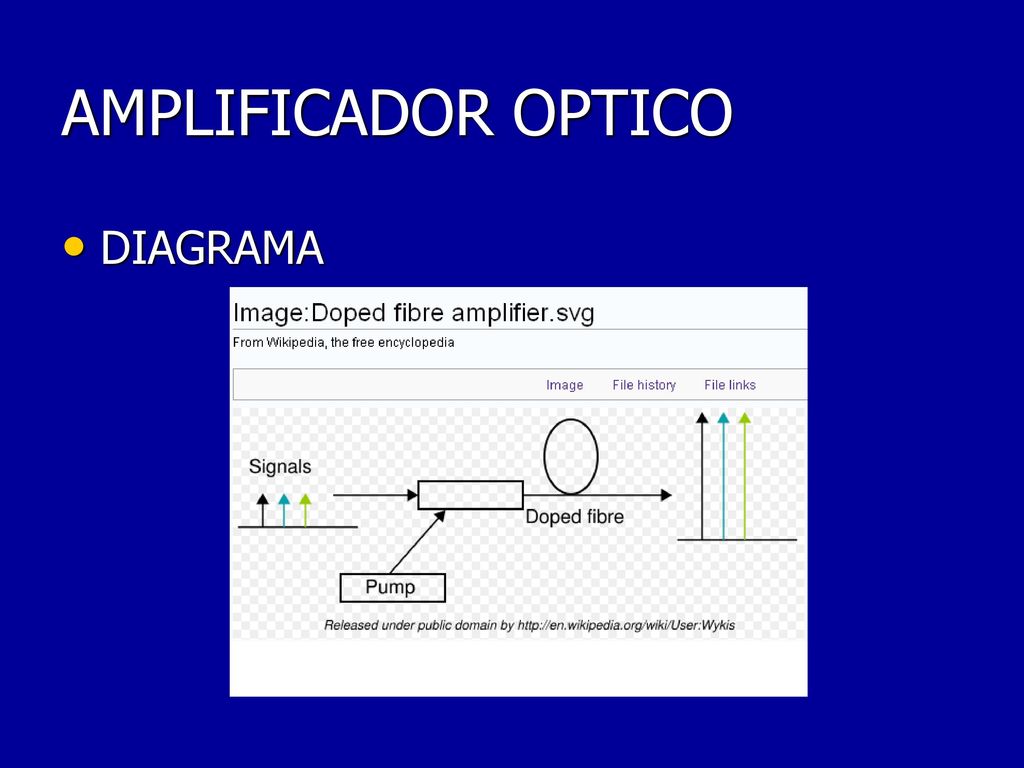

32 AMPLIFICADOR OPTICO DIAGRAMA

33 DWDM

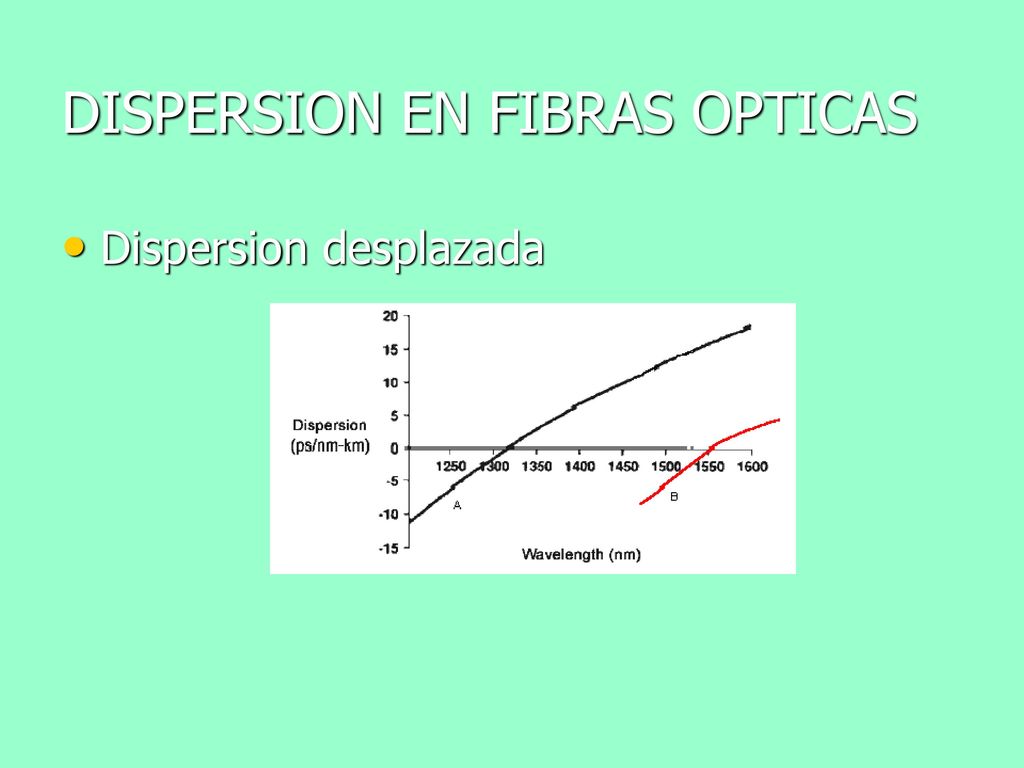

34 DISPERSION EN FIBRAS OPTICAS
Dispersion desplazada

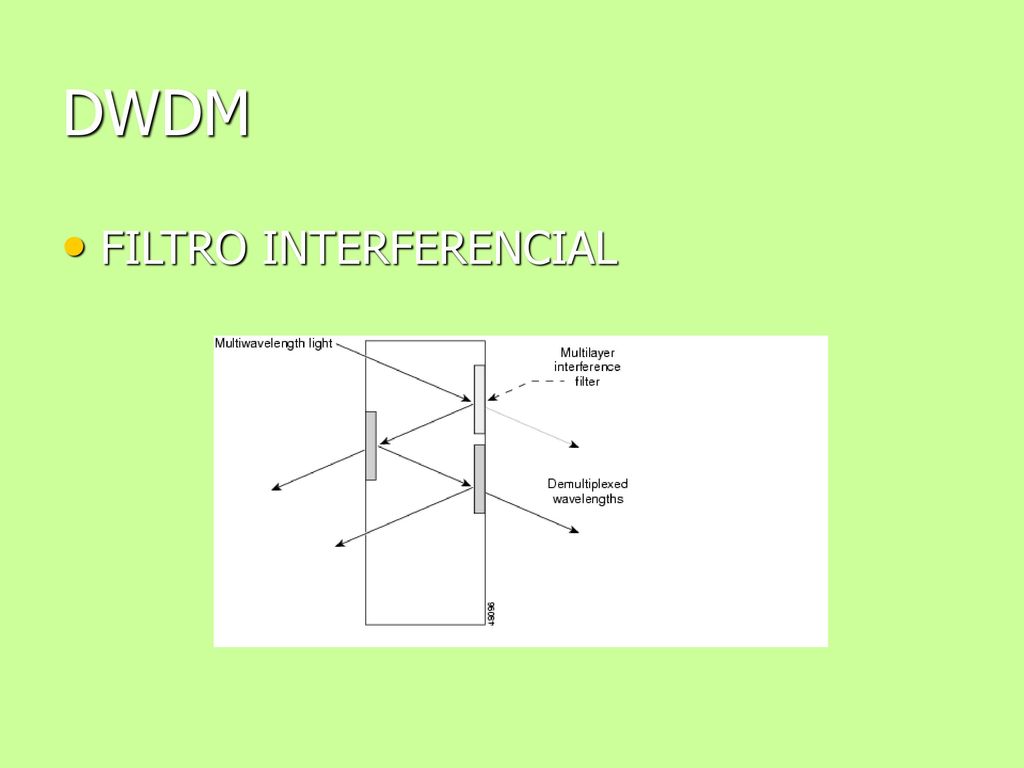

35 DWDM FILTRO INTERFERENCIAL

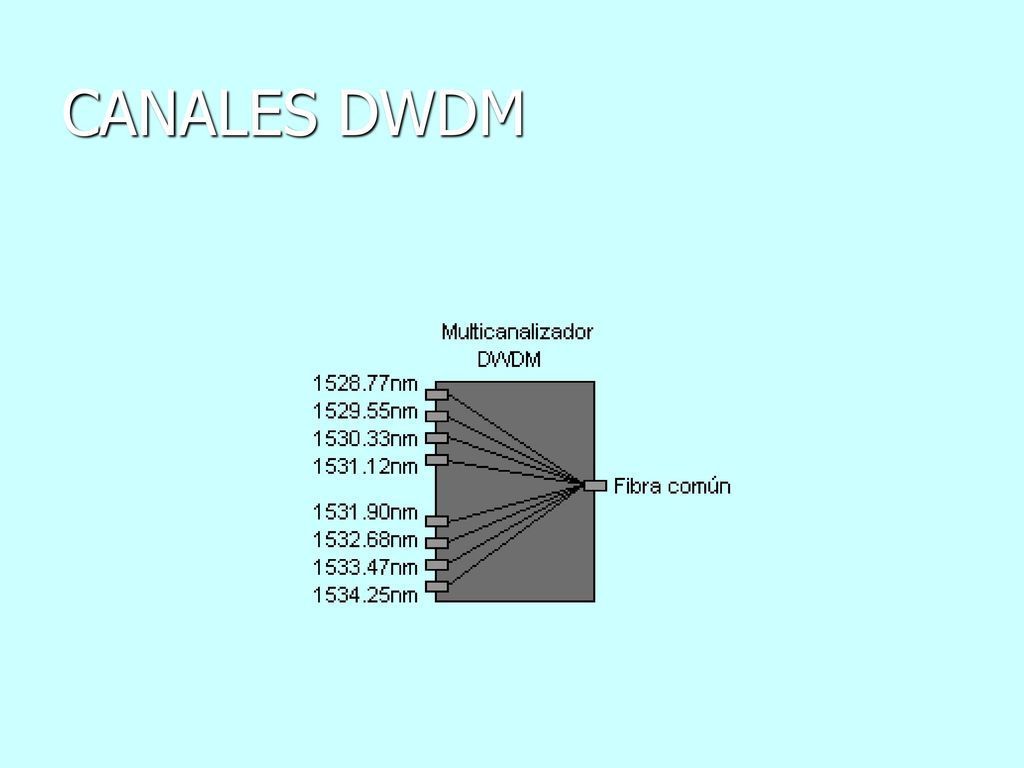

36 CANALES DWDM

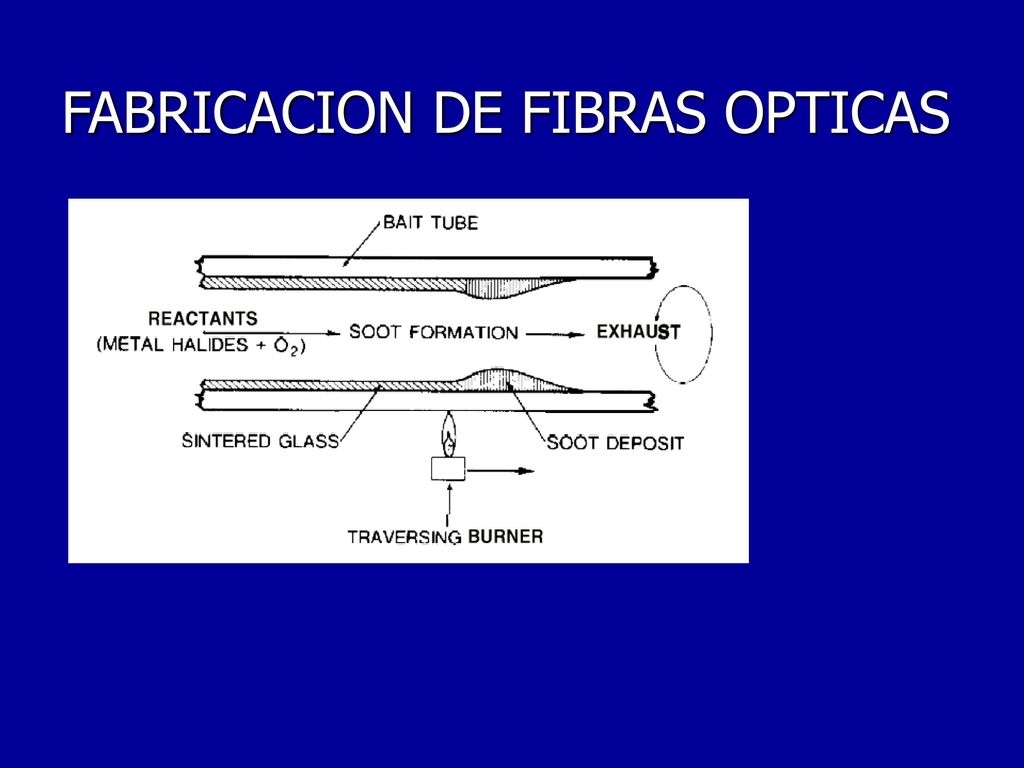

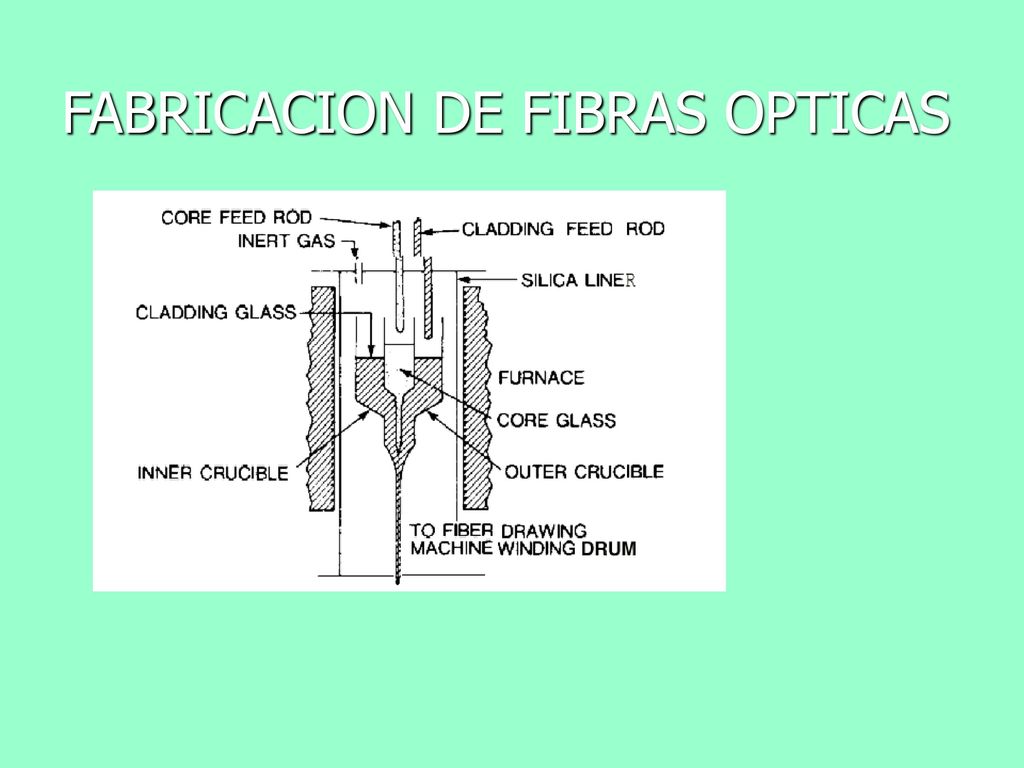

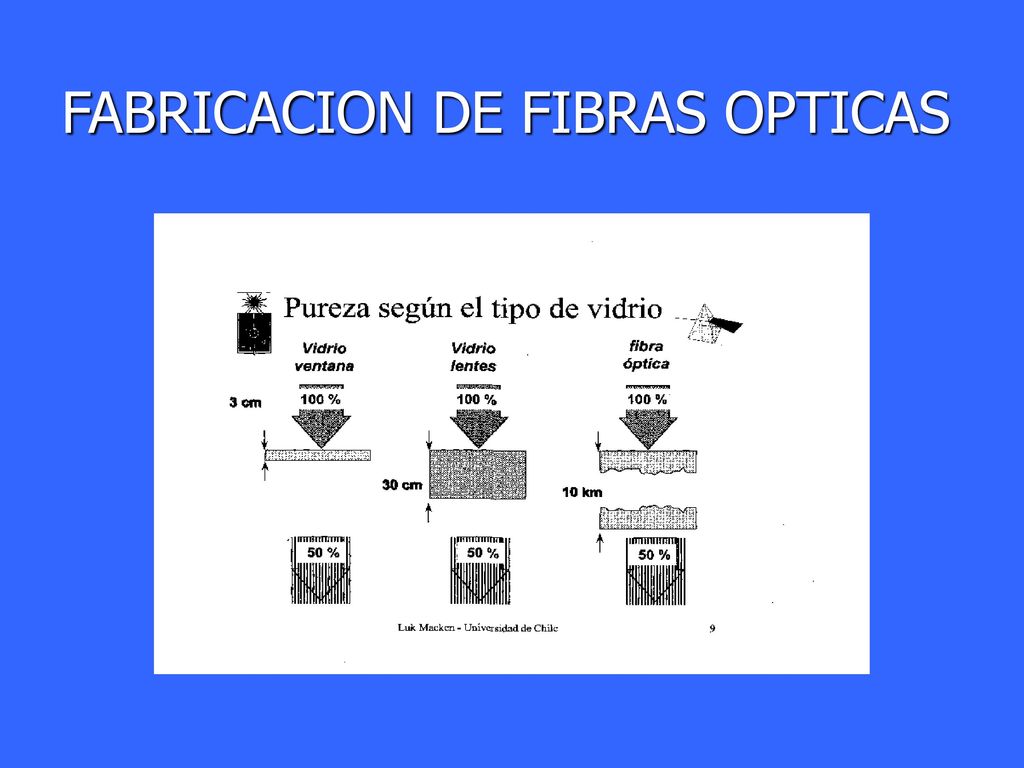

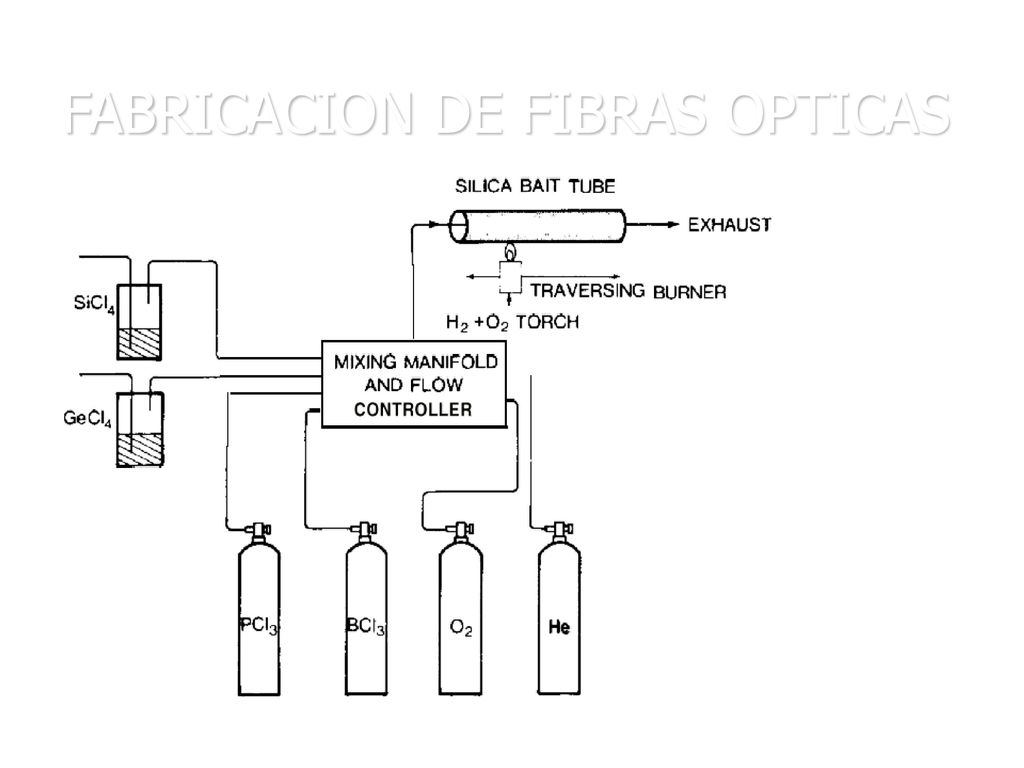

37 FABRICACION DE FIBRAS OPTICAS

38 FABRICACION DE FIBRAS OPTICAS

39 FABRICACION DE LAS FIBRAS OPTICAS

40 FABRICACION DE FIBRAS OPTICAS

41 FABRICACION DE FIBRAS OPTICAS

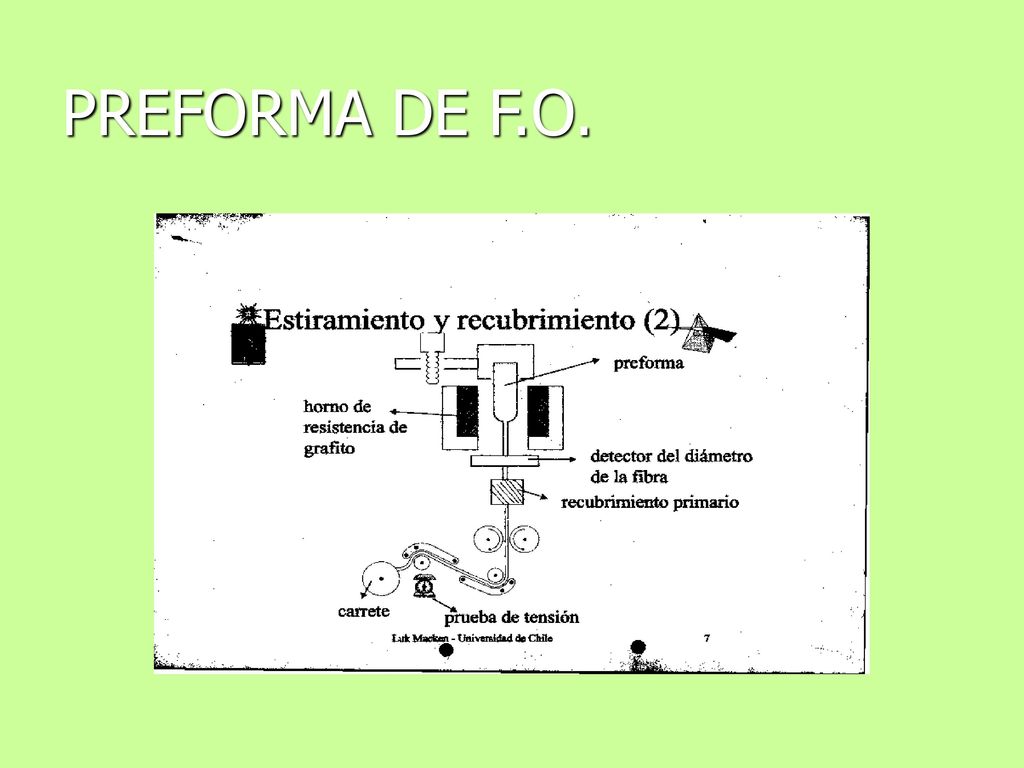

42 PREFORMA DE F.O.

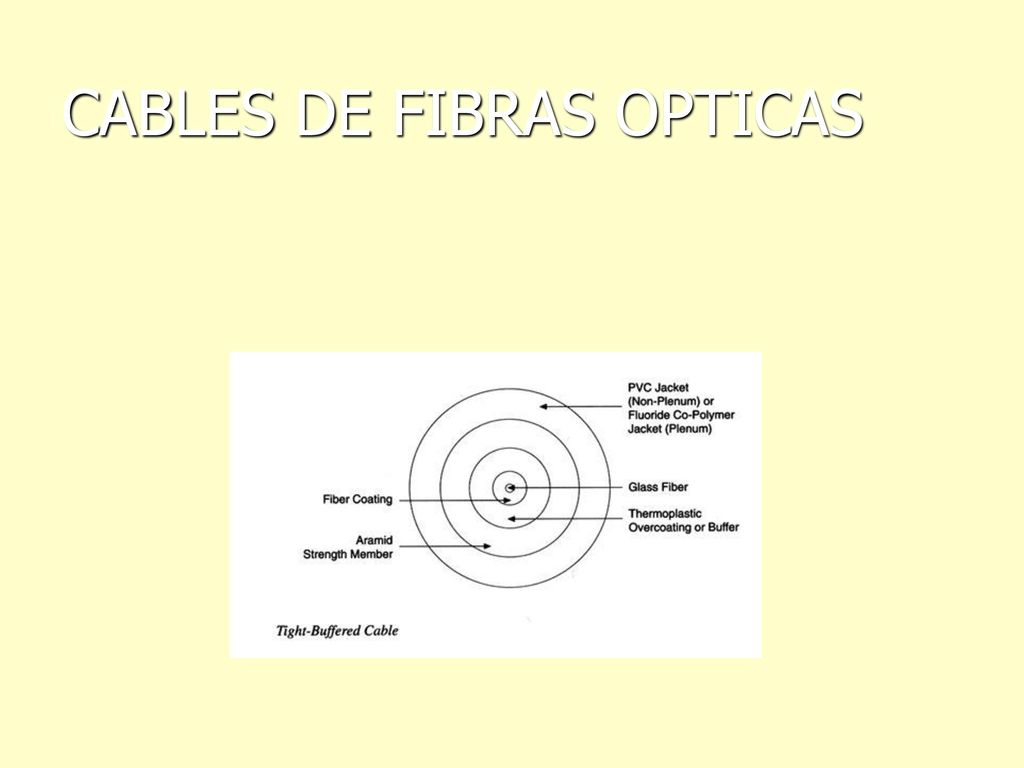

43 CABLES DE FIBRAS OPTICAS

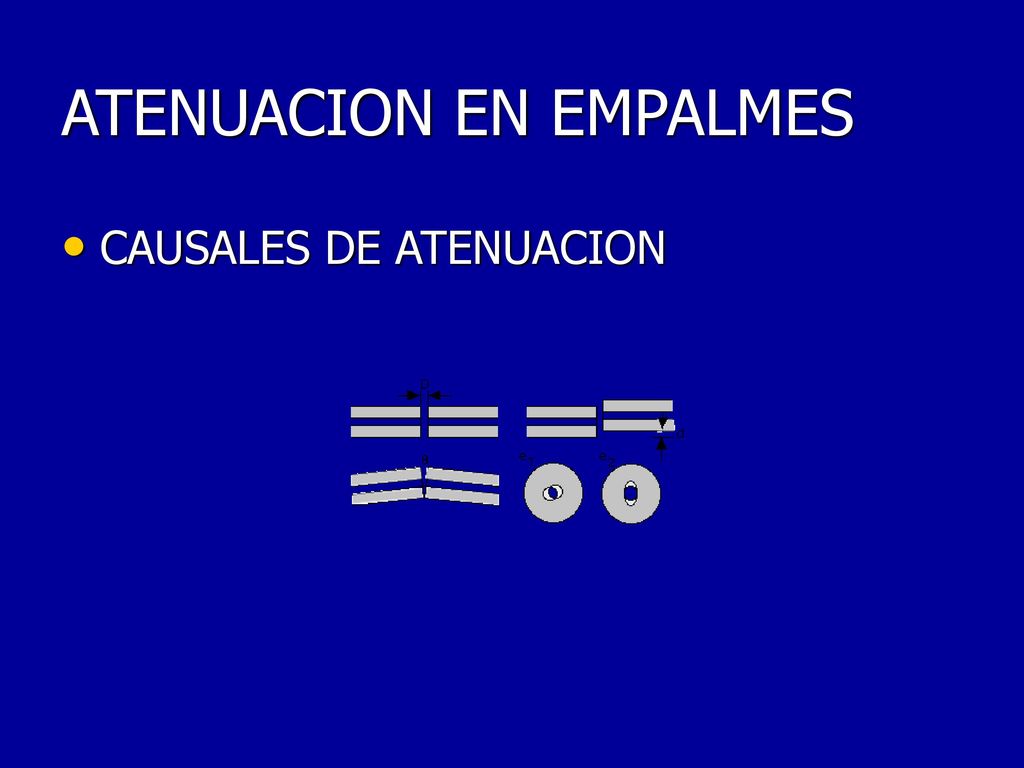

44 ATENUACION EN EMPALMES
CAUSALES DE ATENUACION

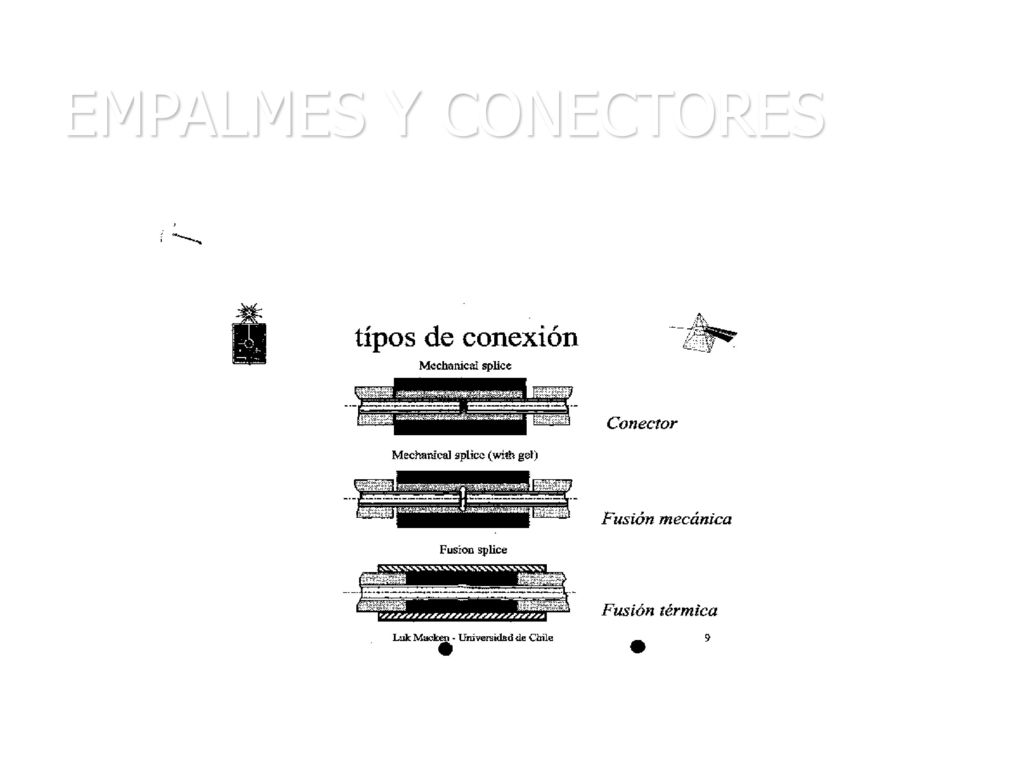

45 EMPALMES Y CONECTORES

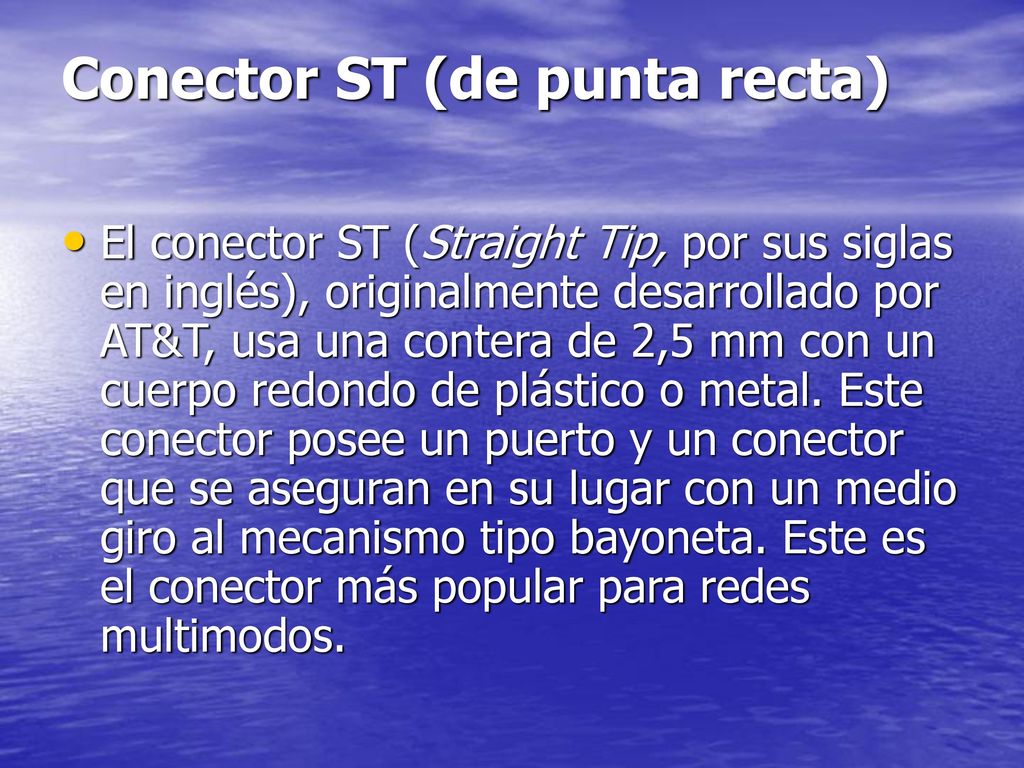

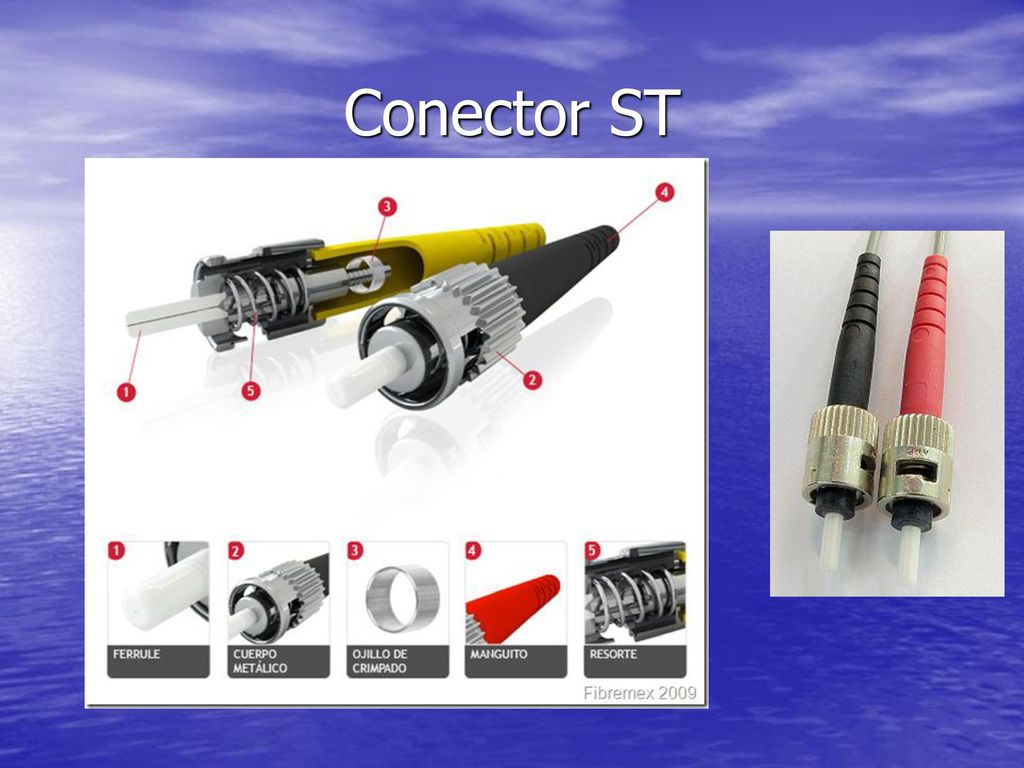

46 Conector ST (de punta recta)
El conector ST (Straight Tip, por sus siglas en inglés), originalmente desarrollado por AT&T, usa una contera de 2,5 mm con un cuerpo redondo de plástico o metal. Este conector posee un puerto y un conector que se aseguran en su lugar con un medio giro al mecanismo tipo bayoneta. Este es el conector más popular para redes multimodos.

47 Conector ST

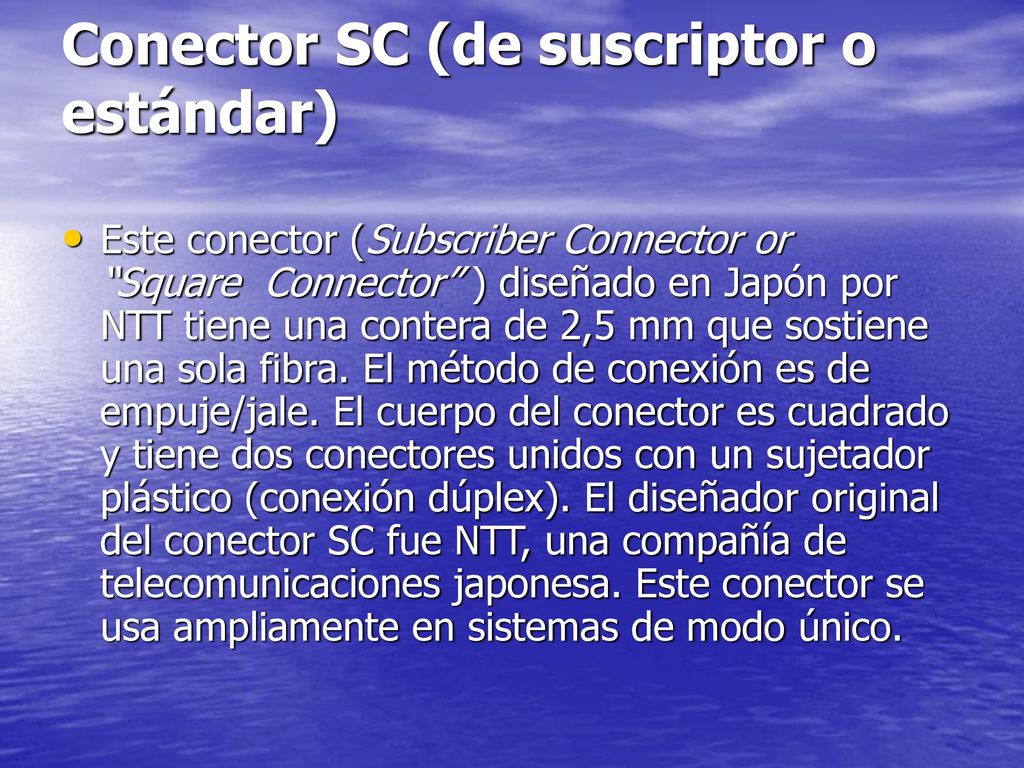

48 Conector SC (de suscriptor o estándar)
Este conector (Subscriber Connector or “Square  Connector” ) diseñado en Japón por NTT tiene una contera de 2,5 mm que sostiene una sola fibra. El método de conexión es de empuje/jale. El cuerpo del conector es cuadrado y tiene dos conectores unidos con un sujetador plástico (conexión dúplex). El diseñador original del conector SC fue NTT, una compañía de telecomunicaciones japonesa. Este conector se usa ampliamente en sistemas de modo único.

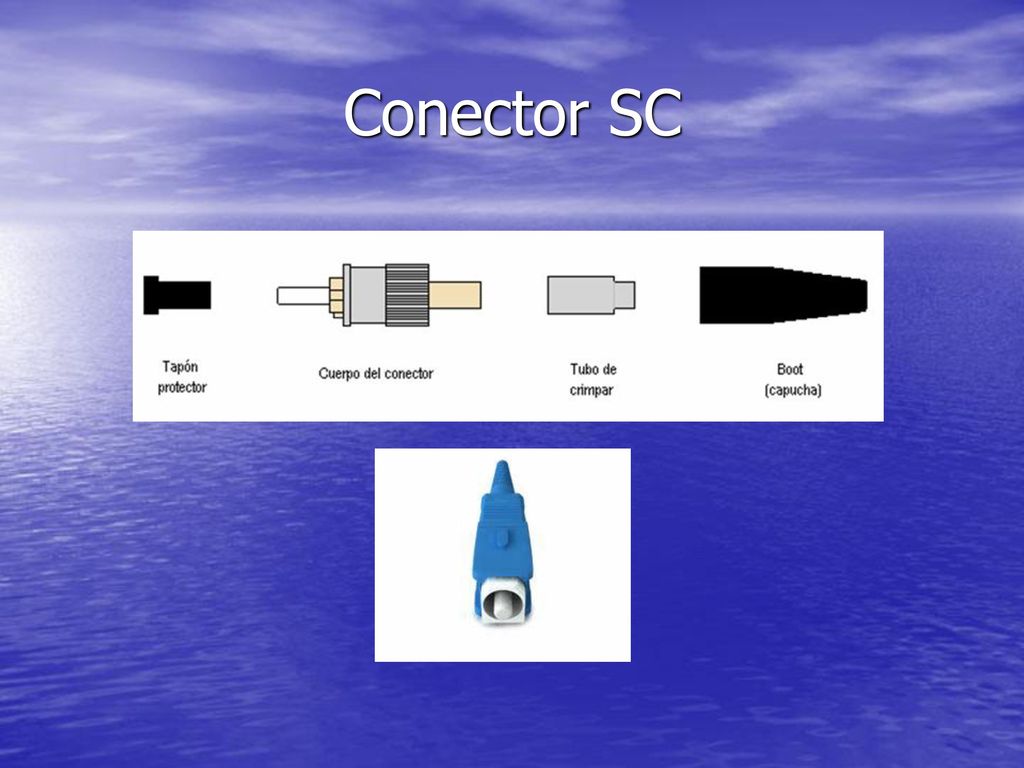

49 Conector SC

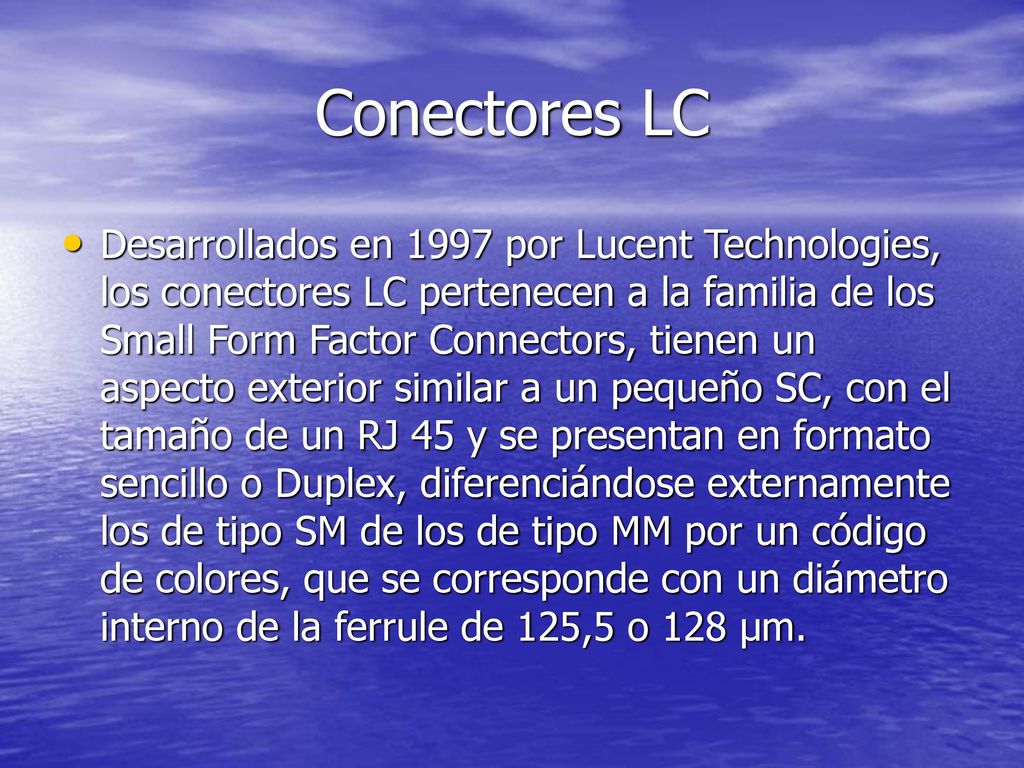

50 Conectores LC Desarrollados en 1997 por Lucent Technologies, los conectores LC pertenecen a la familia de los Small Form Factor Connectors, tienen un aspecto exterior similar a un pequeño SC, con el tamaño de un RJ 45 y se presentan en formato sencillo o Duplex, diferenciándose externamente los de tipo SM de los de tipo MM por un código de colores, que se corresponde con un diámetro interno de la ferrule de 125,5 o 128 µm.

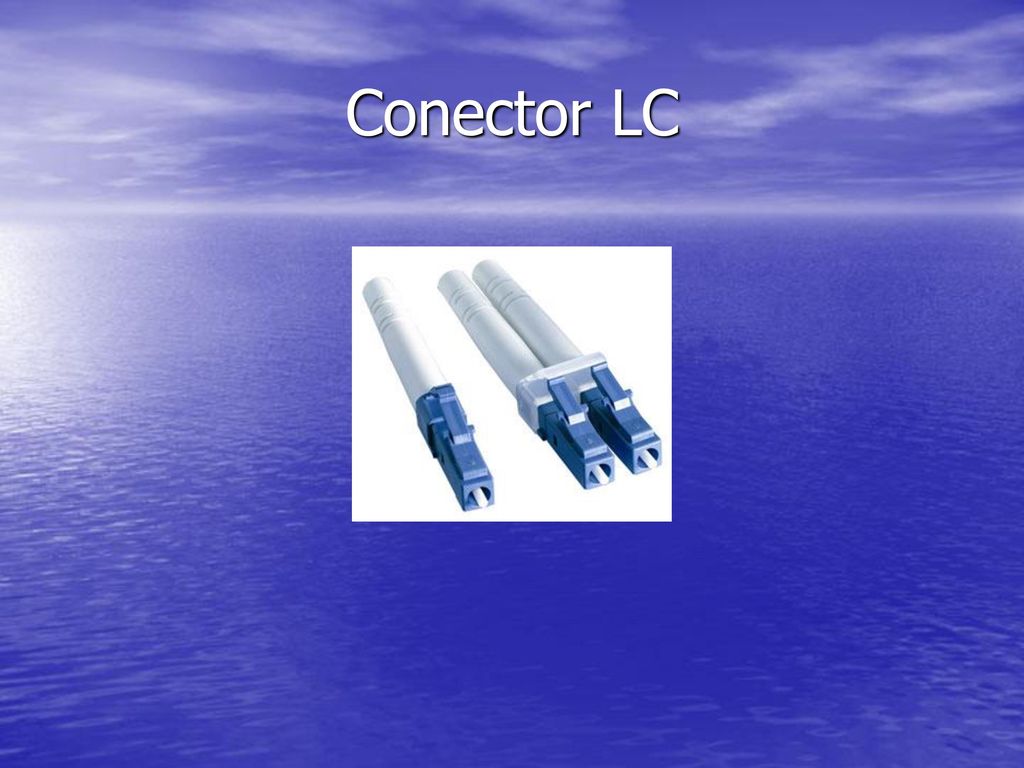

51 Conector LC

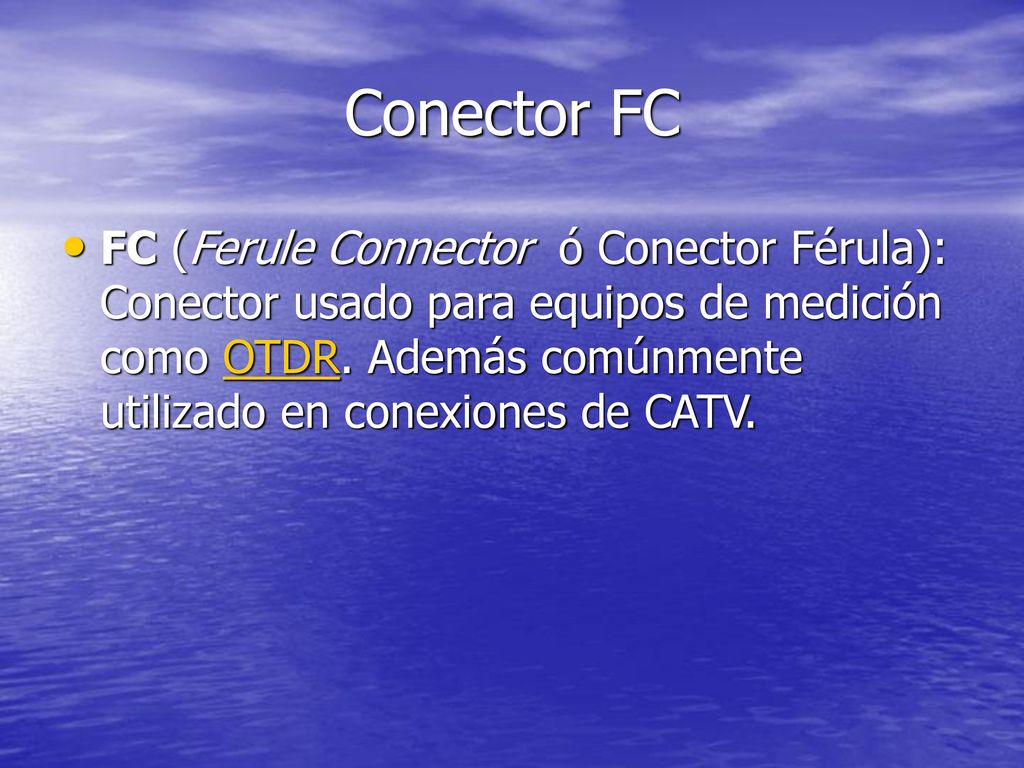

52 Conector FC FC (Ferule Connector  ó Conector Férula): Conector usado para equipos de medición como OTDR. Además comúnmente utilizado en conexiones de CATV.

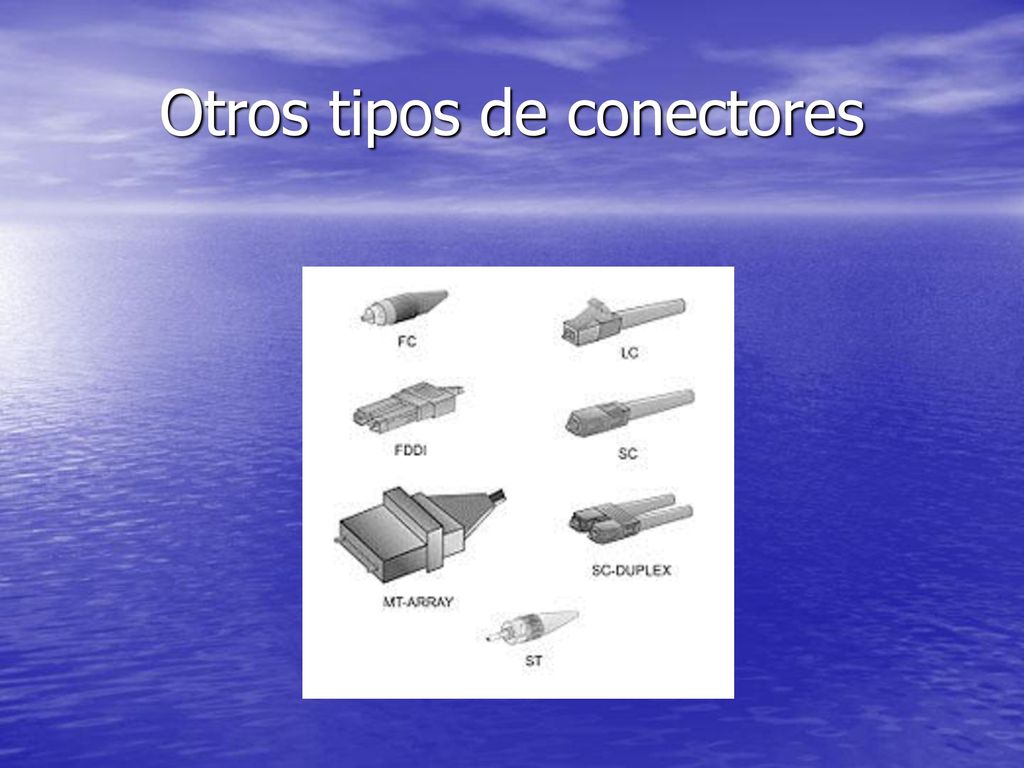

53 Otros tipos de conectores
