1 Automatización y Control

2 AUTOMATIZACION Y CONTROL

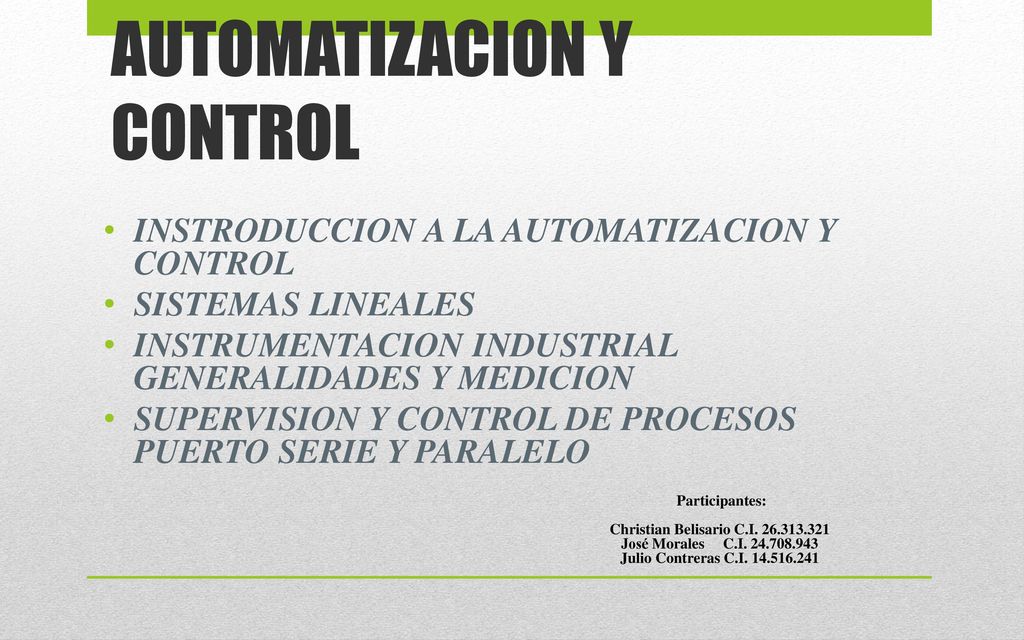

INSTRODUCCION A LA AUTOMATIZACION Y CONTROL SISTEMAS LINEALES INSTRUMENTACION INDUSTRIAL GENERALIDADES Y MEDICION SUPERVISION Y CONTROL DE PROCESOS PUERTO SERIE Y PARALELO Participantes: Christian Belisario C.I José Morales C.I Julio Contreras C.I

3 Introduccion a la automatizaion y control.

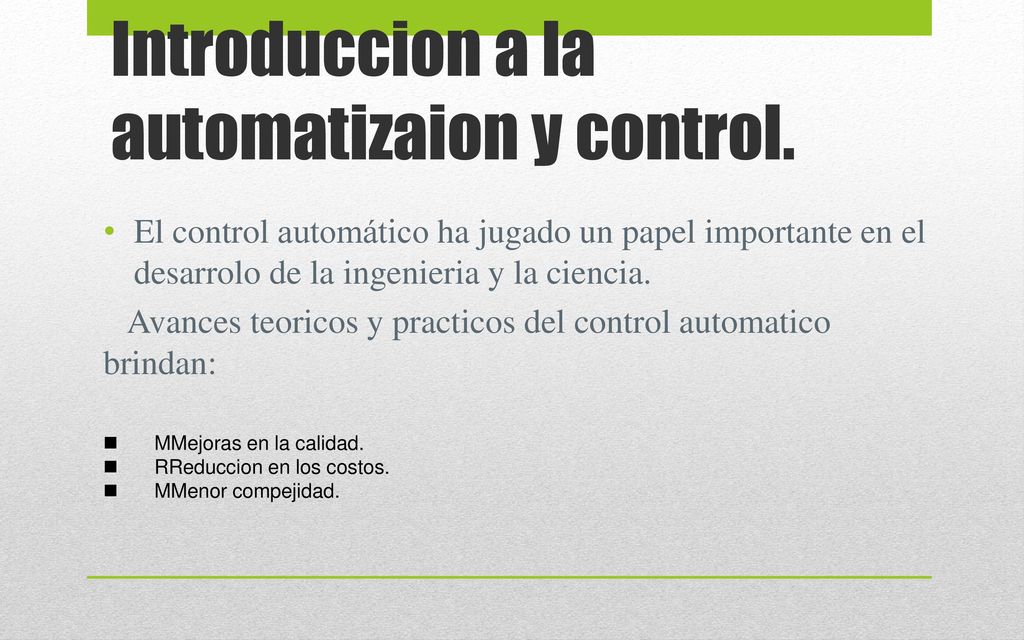

El control automático ha jugado un papel importante en el desarrolo de la ingenieria y la ciencia. Avances teoricos y practicos del control automatico brindan: MMejoras en la calidad. RReduccion en los costos. MMenor compejidad.

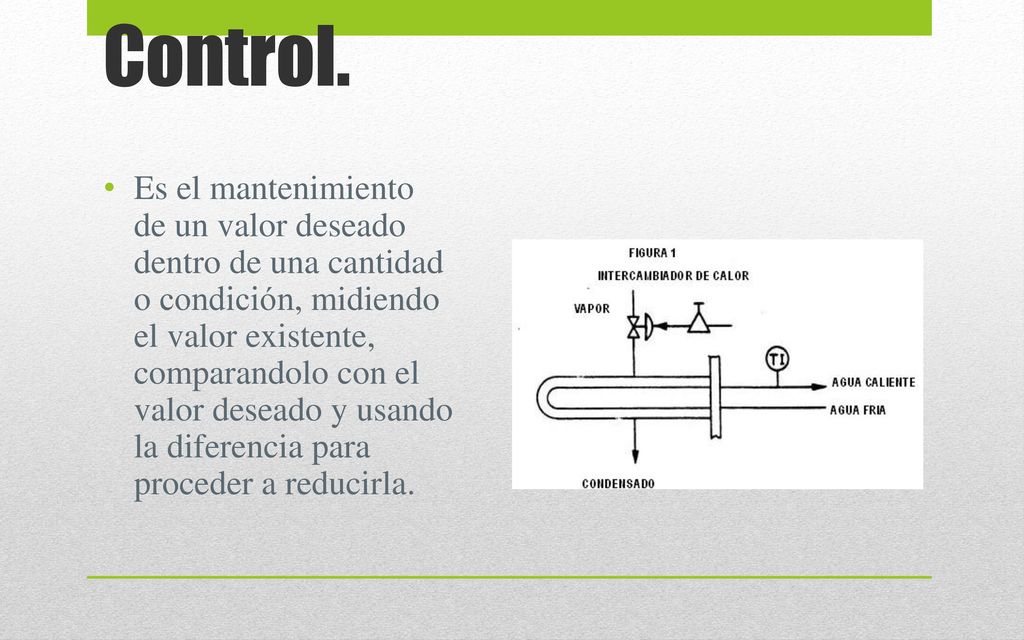

4 Control. Es el mantenimiento de un valor deseado dentro de una cantidad o condición, midiendo el valor existente, comparandolo con el valor deseado y usando la diferencia para proceder a reducirla.

5 Terminologia de control automatizado.
Planta Proceso Sistema

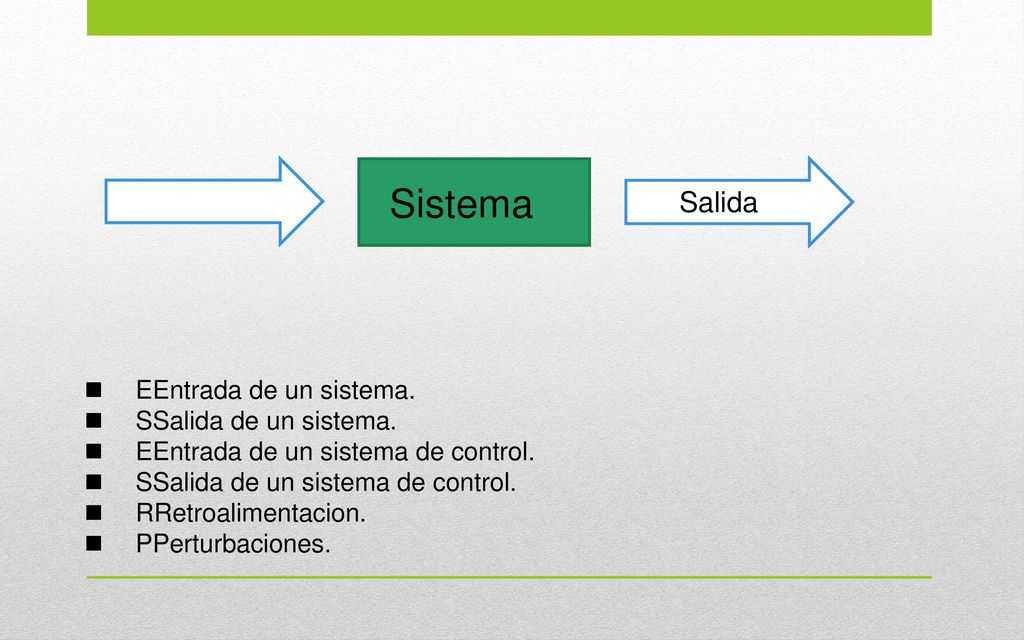

6 Sistema Salida EEntrada de un sistema. SSalida de un sistema.
EEntrada de un sistema de control. SSalida de un sistema de control. RRetroalimentacion. PPerturbaciones.

7 Control de lazo abierto.

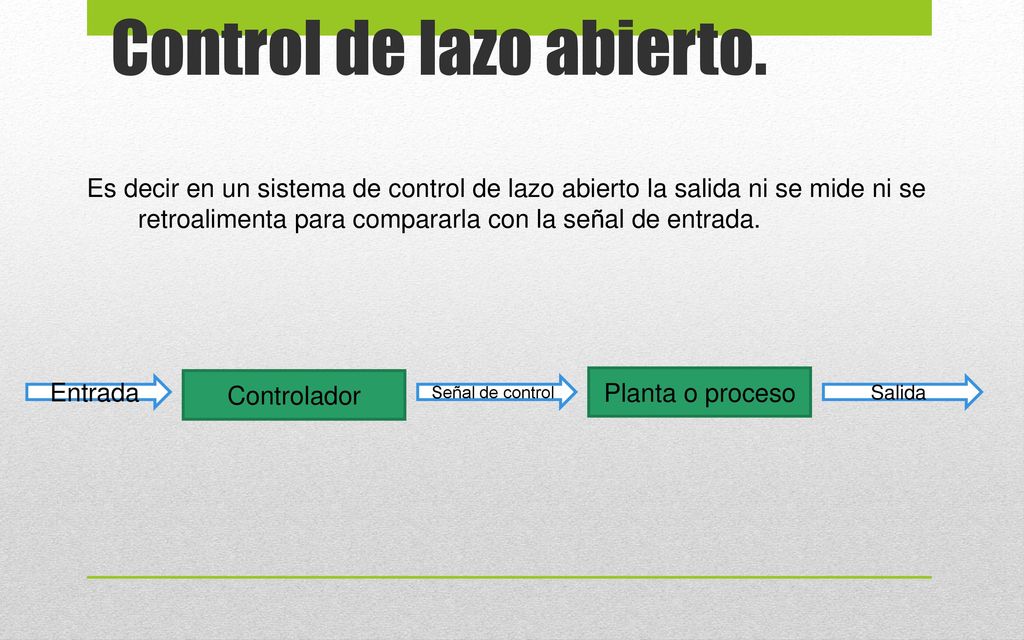

Es decir en un sistema de control de lazo abierto la salida ni se mide ni se retroalimenta para compararla con la señal de entrada. Entrada Controlador Planta o proceso Señal de control Salida

8 Control de lazo abierto.

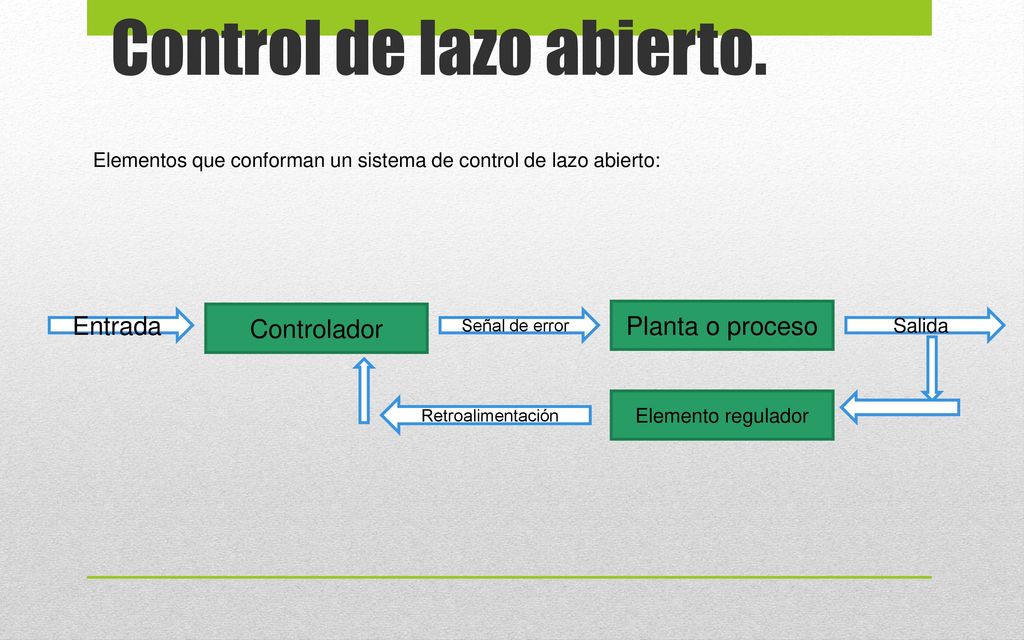

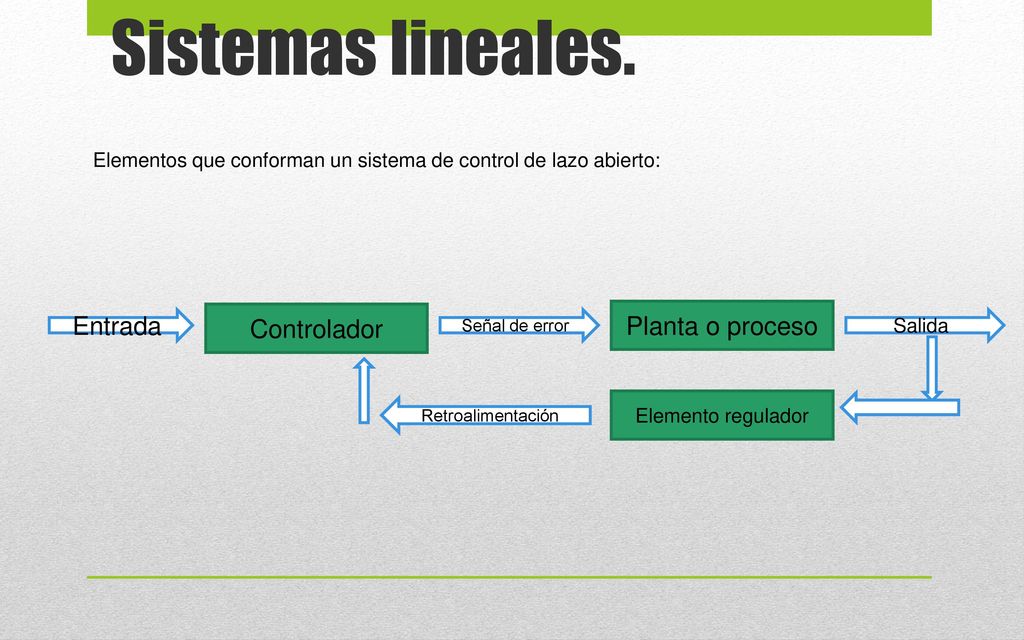

Elementos que conforman un sistema de control de lazo abierto: Controlador Planta o proceso Entrada Señal de error Salida Elemento regulador Retroalimentación

9 Sistemas lineales. Controlador Planta o proceso Entrada
Elementos que conforman un sistema de control de lazo abierto: Controlador Planta o proceso Entrada Señal de error Salida Elemento regulador Retroalimentación

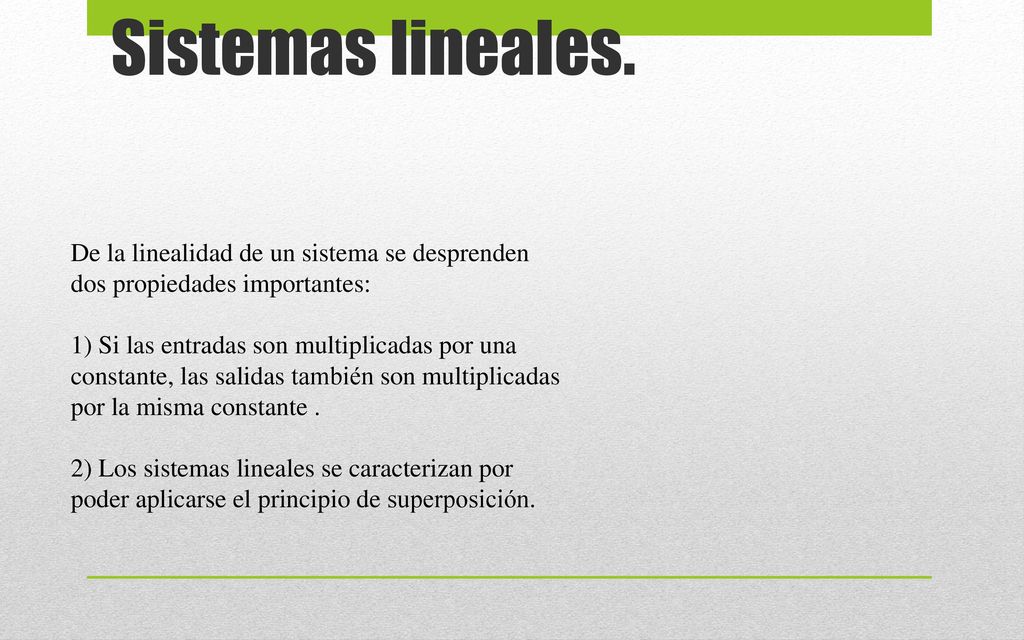

10 Sistemas lineales. De la linealidad de un sistema se desprenden dos propiedades importantes: 1) Si las entradas son multiplicadas por una constante, las salidas también son multiplicadas por la misma constante . 2) Los sistemas lineales se caracterizan por poder aplicarse el principio de superposición.

11 INSTRUMENTACION INDUSTRIAL

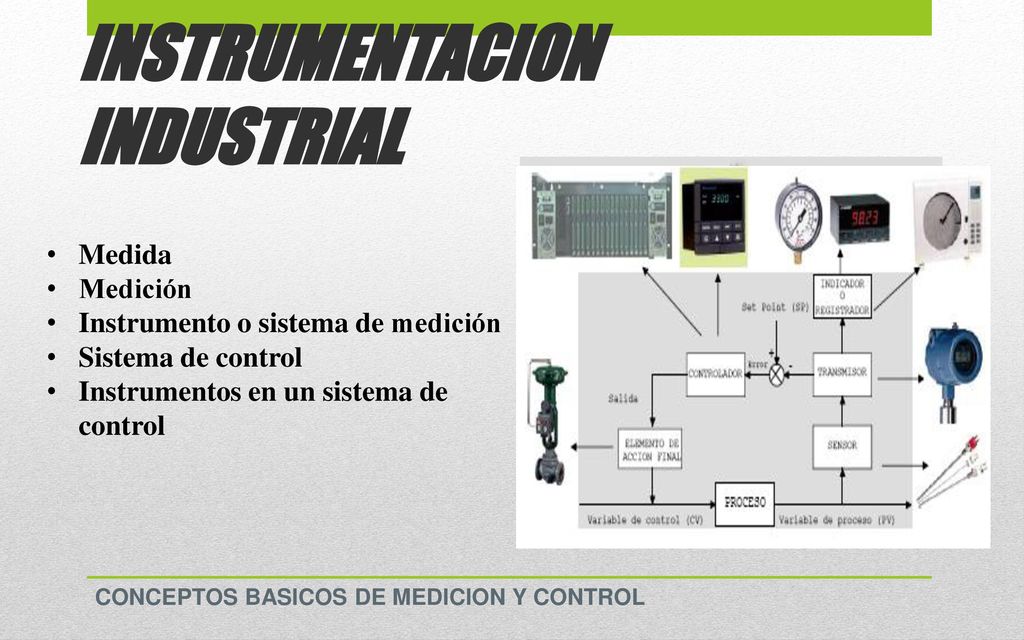

Medida Medición Instrumento o sistema de medición Sistema de control Instrumentos en un sistema de control CONCEPTOS BASICOS DE MEDICION Y CONTROL

12 INSTRUMENTACION INDUSTRIAL
Lazos de control Sensor Transmisores SISTEMAS DE MEDICIÓN

13 INSTRUMENTACION INDUSTRIAL

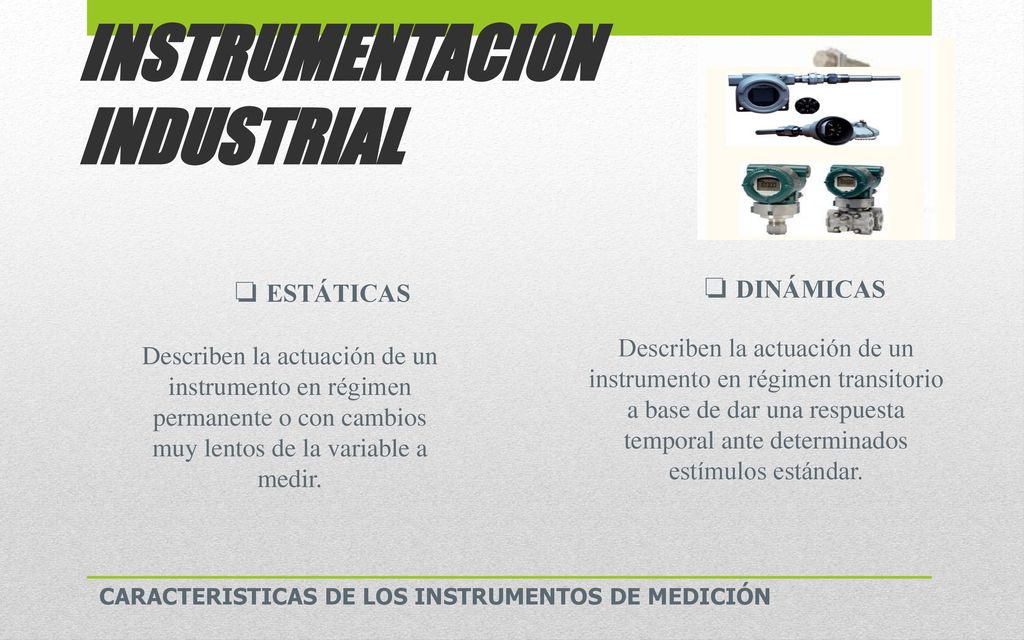

❏ ESTÁTICAS Describen la actuación de un instrumento en régimen permanente o con cambios muy lentos de la variable a medir. ❏ DINÁMICAS Describen la actuación de un instrumento en régimen transitorio a base de dar una respuesta temporal ante determinados estímulos estándar. CARACTERISTICAS DE LOS INSTRUMENTOS DE MEDICIÓN

14 INSTRUMENTACION INDUSTRIAL

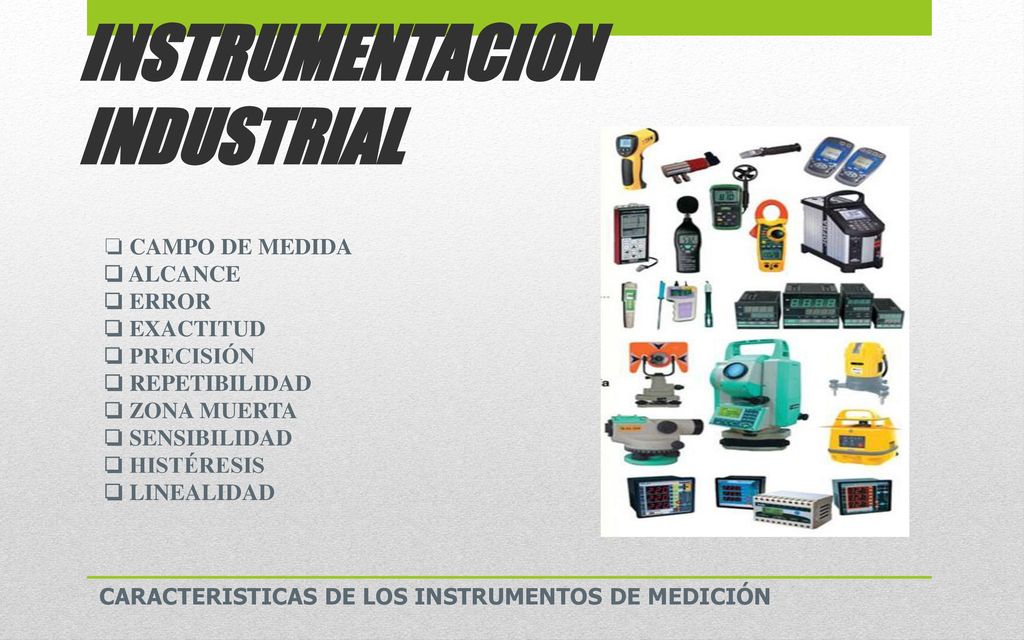

❏ CAMPO DE MEDIDA ❏ ALCANCE ❏ ERROR ❏ EXACTITUD ❏ PRECISIÓN ❏ REPETIBILIDAD ❏ ZONA MUERTA ❏ SENSIBILIDAD ❏ HISTÉRESIS ❏ LINEALIDAD CARACTERISTICAS DE LOS INSTRUMENTOS DE MEDICIÓN

15 Supervisión y control de proceso

16 PREACCIONADORES ACCIONADORES

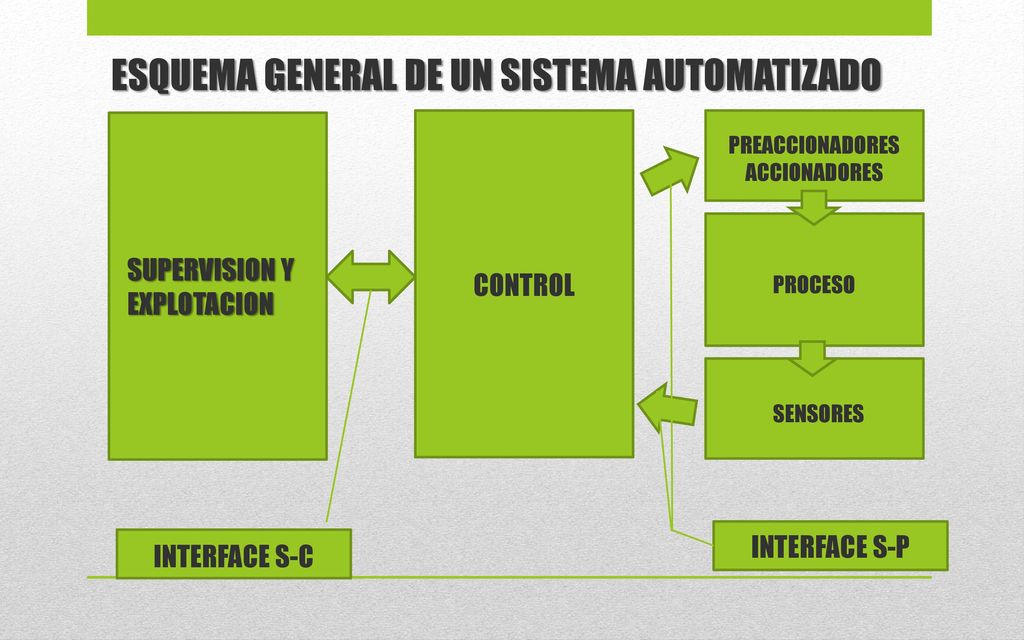

ESQUEMA GENERAL DE UN SISTEMA AUTOMATIZADO PREACCIONADORES ACCIONADORES SUPERVISION Y EXPLOTACION CONTROL PROCESO SENSORES INTERFACE S-P INTERFACE S-C

17 PREACCIONADORES ACCIONADORES

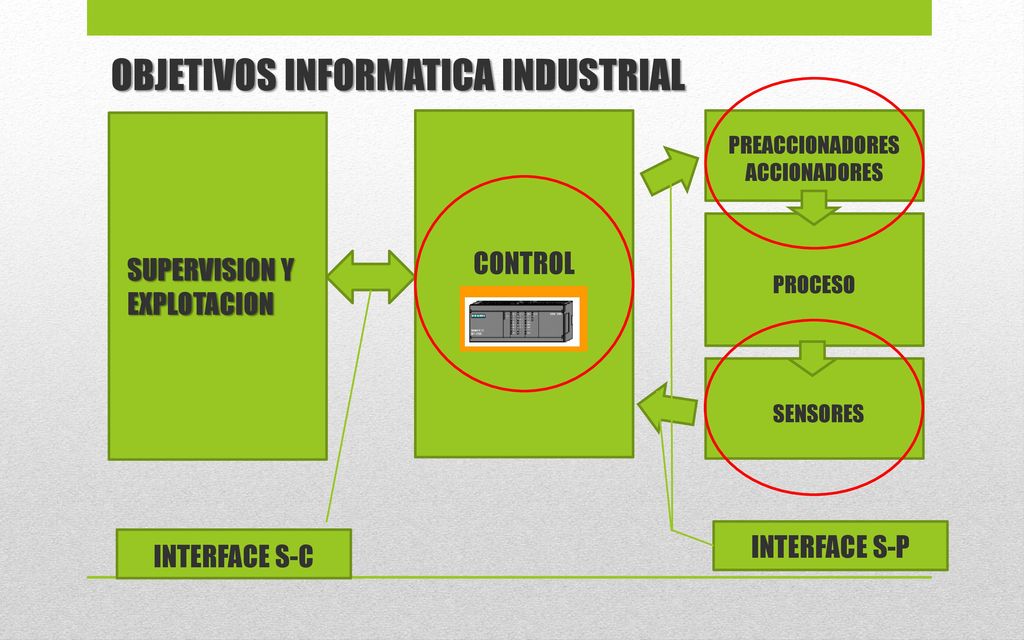

OBJETIVOS INFORMATICA INDUSTRIAL PREACCIONADORES ACCIONADORES SUPERVISION Y EXPLOTACION CONTROL PROCESO SENSORES INTERFACE S-P INTERFACE S-C

18 PREACCIONADORES ACCIONADORES

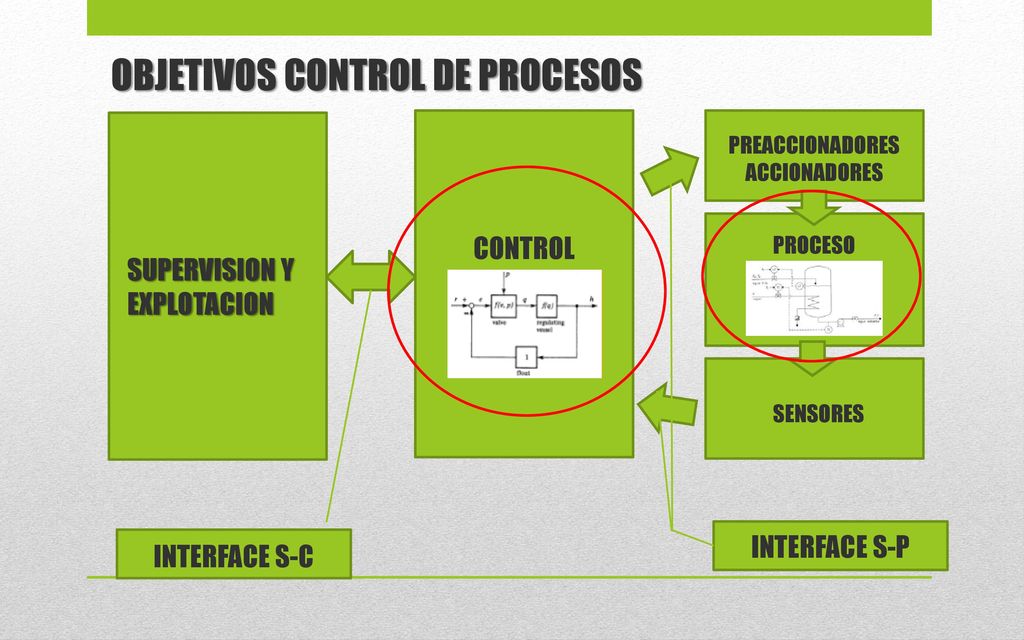

OBJETIVOS CONTROL DE PROCESOS PREACCIONADORES ACCIONADORES SUPERVISION Y EXPLOTACION PROCESO CONTROL SENSORES INTERFACE S-P INTERFACE S-C

19 PREACCIONADORES ACCIONADORES

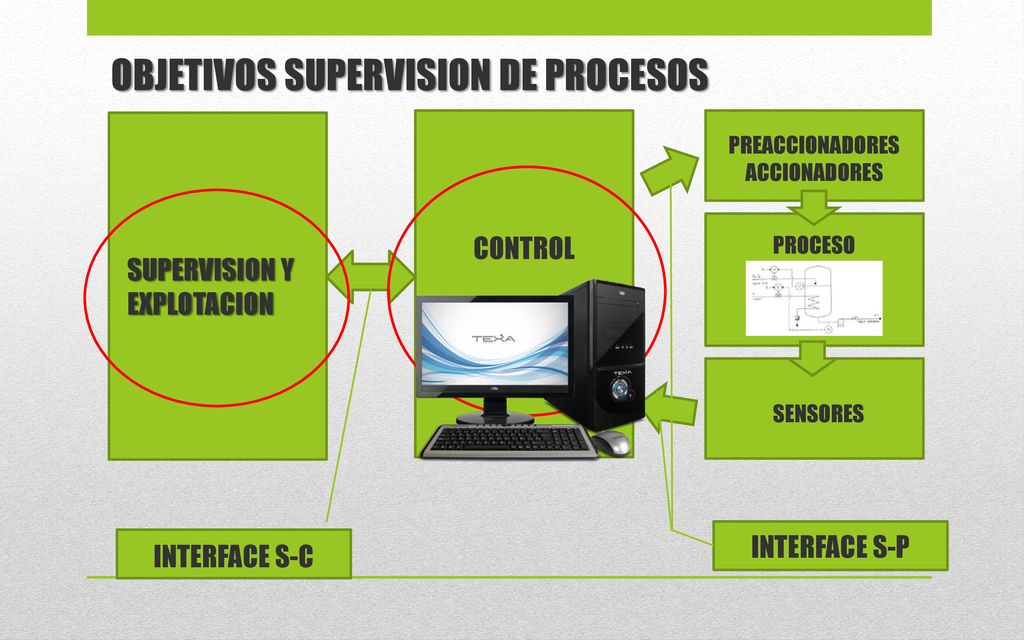

OBJETIVOS SUPERVISION DE PROCESOS PREACCIONADORES ACCIONADORES SUPERVISION Y EXPLOTACION PROCESO CONTROL SENSORES INTERFACE S-P INTERFACE S-C

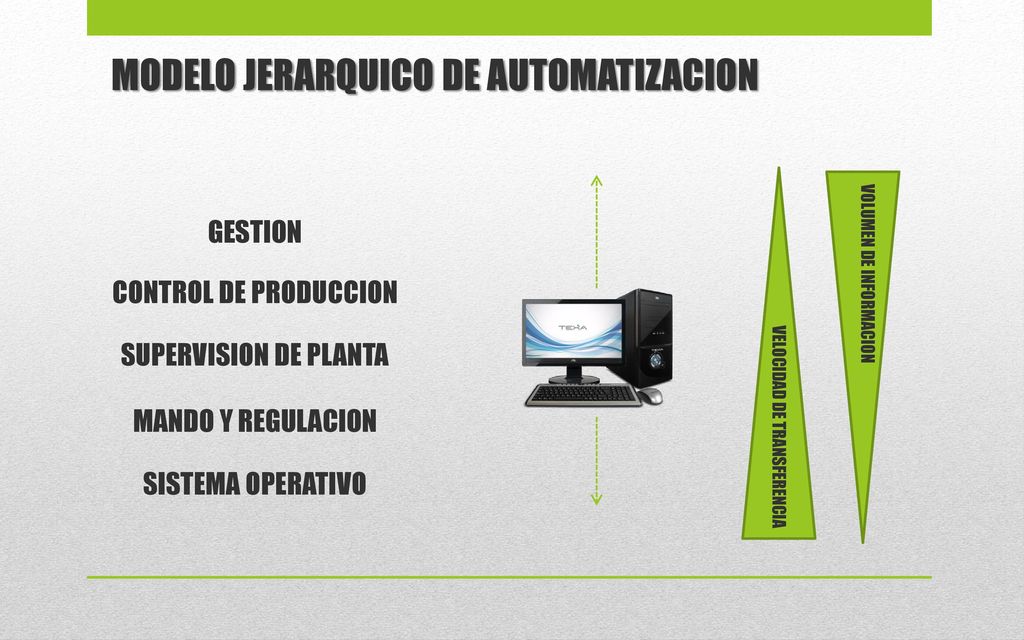

20 MODELO JERARQUICO DE AUTOMATIZACION
GESTION CONTROL DE PRODUCCION SUPERVISION DE PLANTA VELOCIDAD DE TRANSFERENCIA VOLUMEN DE INFORMACION MANDO Y REGULACION SISTEMA OPERATIVO
