Interpolación a Niveles Estándar

Presentaciones similares


Presentación del tema: "Interpolación a Niveles Estándar"— Transcripción de la presentación:

1 Interpolación a Niveles Estándar

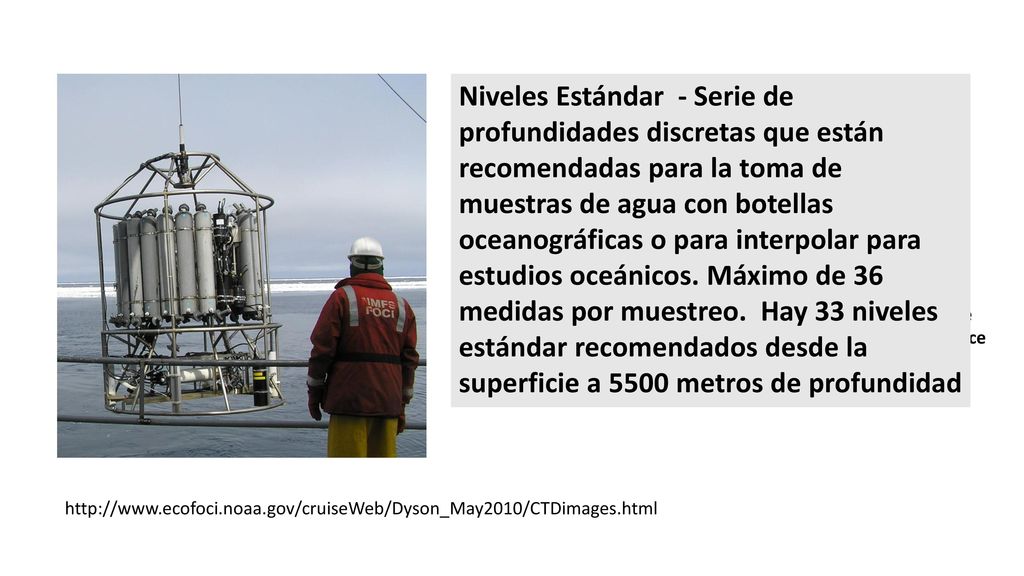

2 Niveles Estándar - Serie de profundidades discretas que están recomendadas para la toma de muestras de agua con botellas oceanográficas o para interpolar para estudios oceánicos. Máximo de 36 medidas por muestreo. Hay 33 niveles estándar recomendados desde la superficie a 5500 metros de profundidad Sverdrup, H. U., M. W. Johnson, and R. H. Fleming, The Oceans: Their physics, chemistry, and general biology. Prentice Hall, 1060 pp.

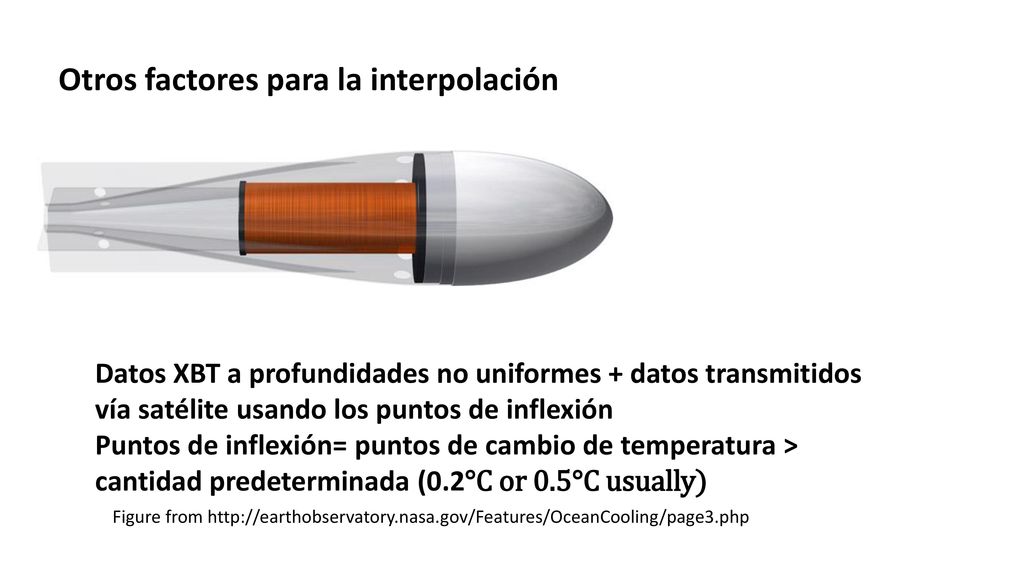

3 Otros factores para la interpolación
Datos XBT a profundidades no uniformes + datos transmitidos vía satélite usando los puntos de inflexión Puntos de inflexión= puntos de cambio de temperatura > cantidad predeterminada (0.2°C or 0.5°C usually) Figure from

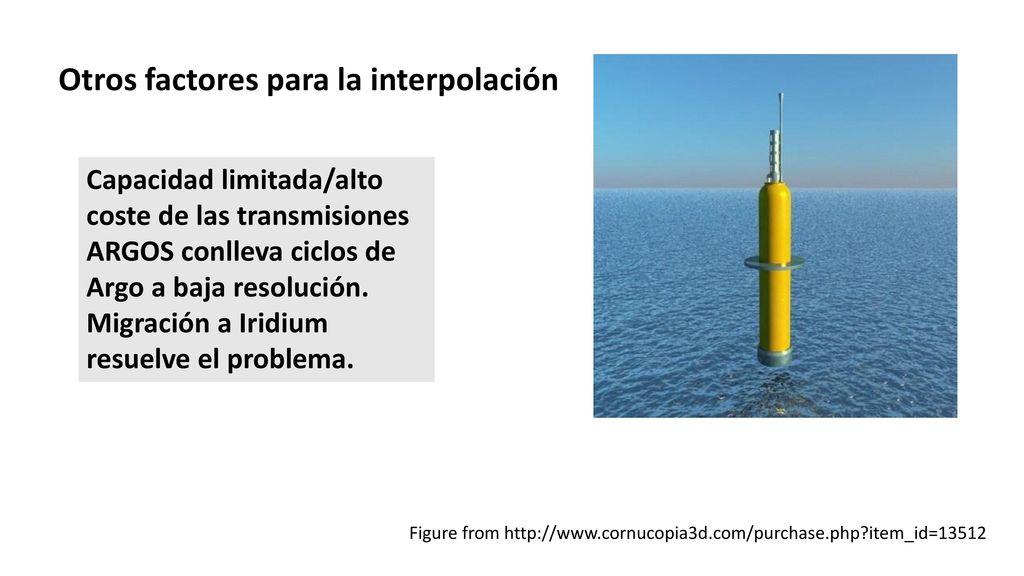

4 Otros factores para la interpolación
Capacidad limitada/alto coste de las transmisiones ARGOS conlleva ciclos de Argo a baja resolución. Migración a Iridium resuelve el problema. Figure from

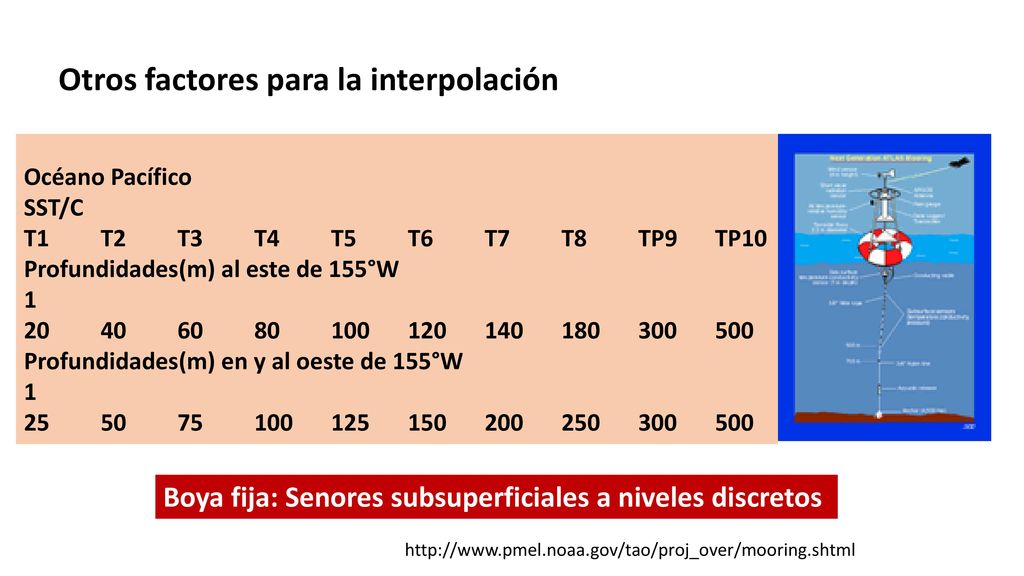

5 Otros factores para la interpolación
Océano Pacífico SST/C T1 T2 T3 T4 T5 T6 T7 T8 TP9 TP10 Profundidades(m) al este de 155°W 1 Profundidades(m) en y al oeste de 155°W Boya fija: Senores subsuperficiales a niveles discretos

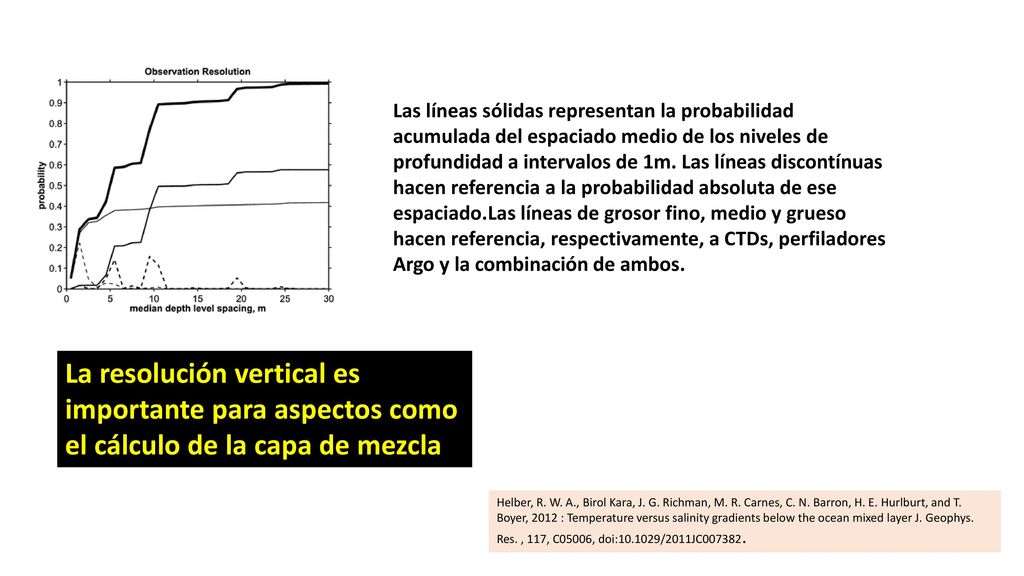

6 Las líneas sólidas representan la probabilidad acumulada del espaciado medio de los niveles de profundidad a intervalos de 1m. Las líneas discontínuas hacen referencia a la probabilidad absoluta de ese espaciado.Las líneas de grosor fino, medio y grueso hacen referencia, respectivamente, a CTDs, perfiladores Argo y la combinación de ambos. La resolución vertical es importante para aspectos como el cálculo de la capa de mezcla Helber, R. W. A., Birol Kara, J. G. Richman, M. R. Carnes, C. N. Barron, H. E. Hurlburt, and T. Boyer, 2012 : Temperature versus salinity gradients below the ocean mixed layer J. Geophys. Res. , 117, C05006, doi: /2011JC

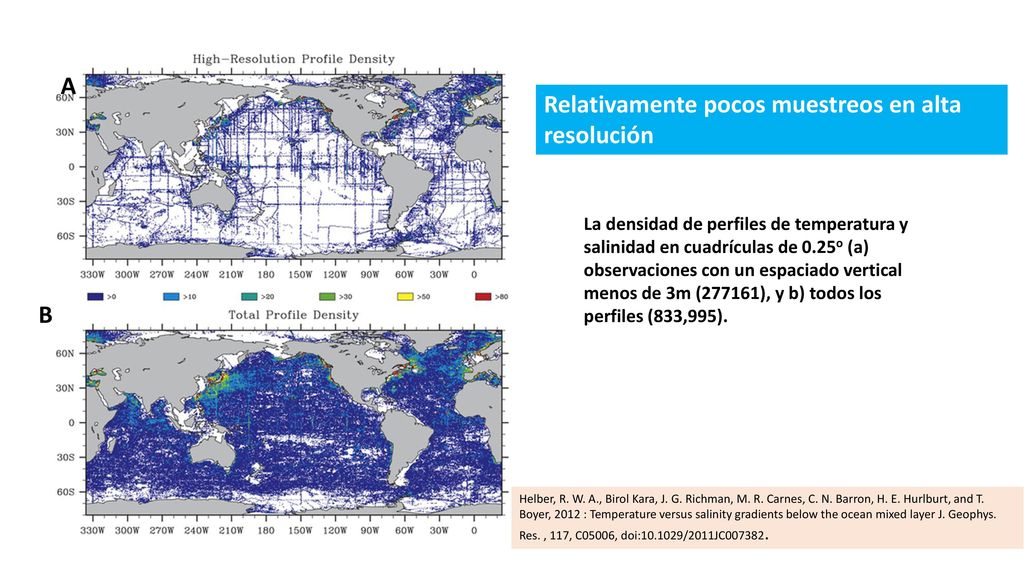

7 Relativamente pocos muestreos en alta resolución
La densidad de perfiles de temperatura y salinidad en cuadrículas de 0.25o (a) observaciones con un espaciado vertical menos de 3m (277161), y b) todos los perfiles (833,995). B Helber, R. W. A., Birol Kara, J. G. Richman, M. R. Carnes, C. N. Barron, H. E. Hurlburt, and T. Boyer, 2012 : Temperature versus salinity gradients below the ocean mixed layer J. Geophys. Res. , 117, C05006, doi: /2011JC

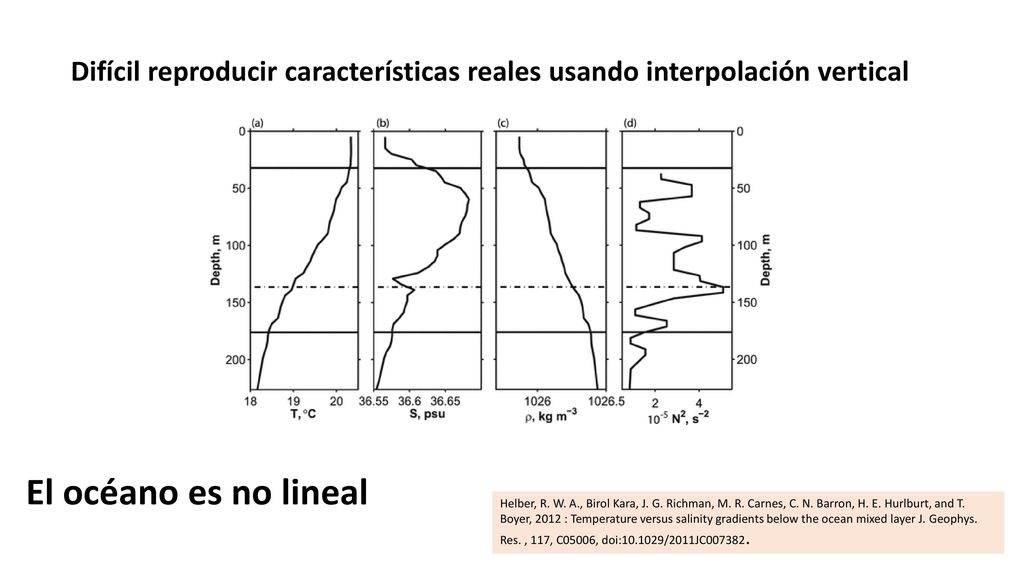

8 Difícil reproducir características reales usando interpolación vertical
El océano es no lineal Helber, R. W. A., Birol Kara, J. G. Richman, M. R. Carnes, C. N. Barron, H. E. Hurlburt, and T. Boyer, 2012 : Temperature versus salinity gradients below the ocean mixed layer J. Geophys. Res. , 117, C05006, doi: /2011JC

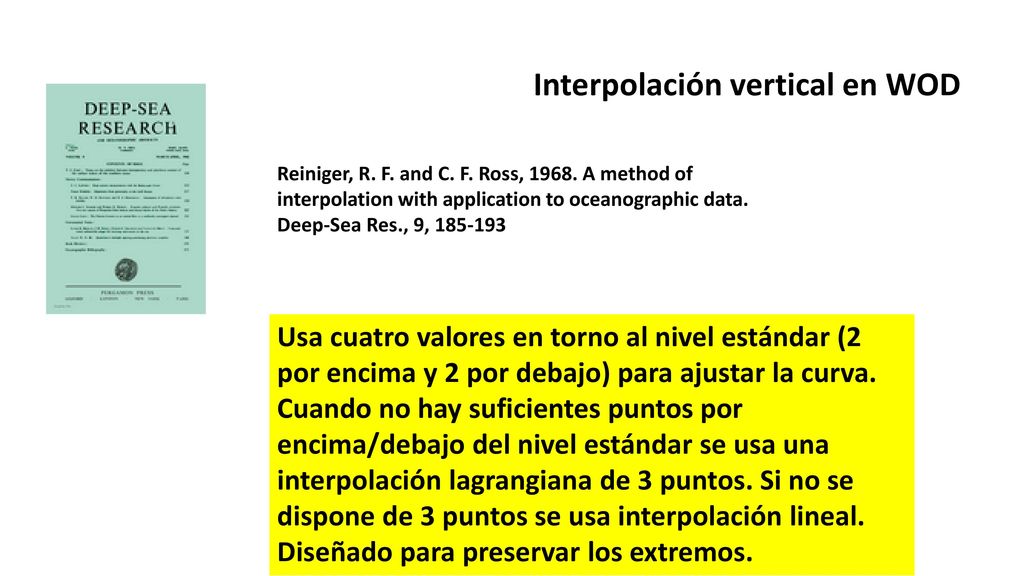

9 Interpolación vertical en WOD
Reiniger, R. F. and C. F. Ross, A method of interpolation with application to oceanographic data. Deep-Sea Res., 9, Usa cuatro valores en torno al nivel estándar (2 por encima y 2 por debajo) para ajustar la curva. Cuando no hay suficientes puntos por encima/debajo del nivel estándar se usa una interpolación lagrangiana de 3 puntos. Si no se dispone de 3 puntos se usa interpolación lineal. Diseñado para preservar los extremos.

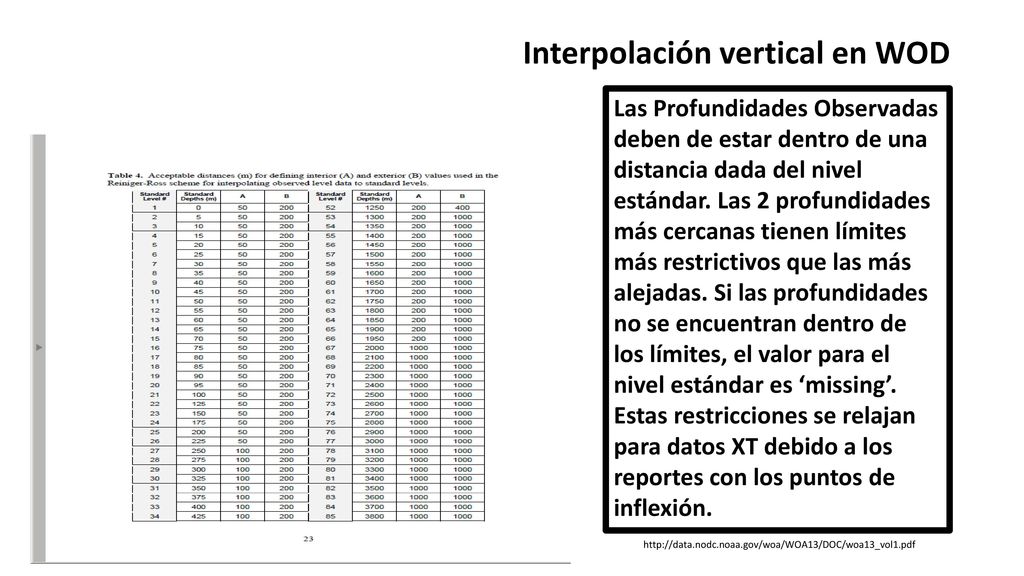

10 Interpolación vertical en WOD
Las Profundidades Observadas deben de estar dentro de una distancia dada del nivel estándar. Las 2 profundidades más cercanas tienen límites más restrictivos que las más alejadas. Si las profundidades no se encuentran dentro de los límites, el valor para el nivel estándar es ‘missing’. Estas restricciones se relajan para datos XT debido a los reportes con los puntos de inflexión.

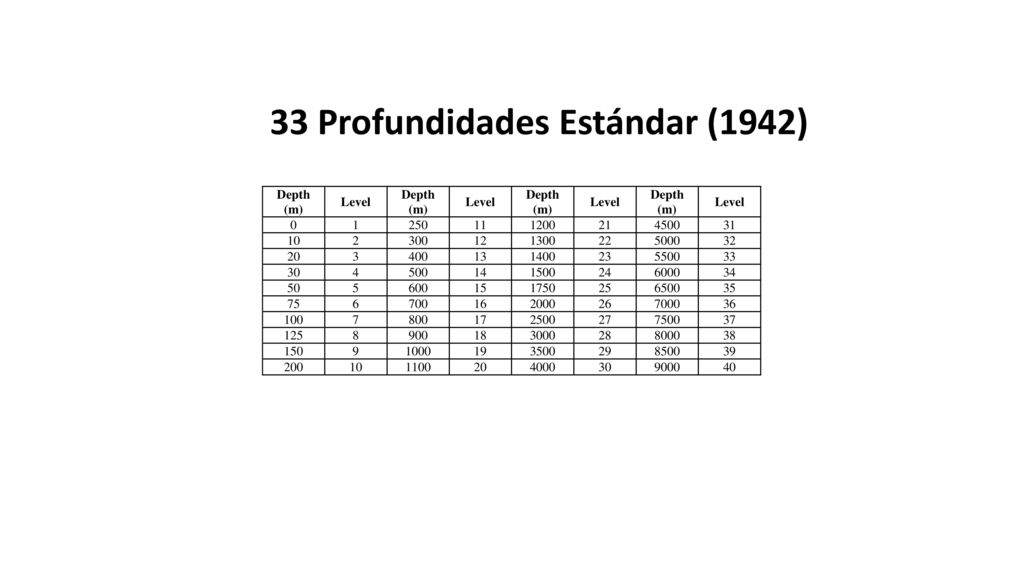

11 33 Profundidades Estándar (1942)

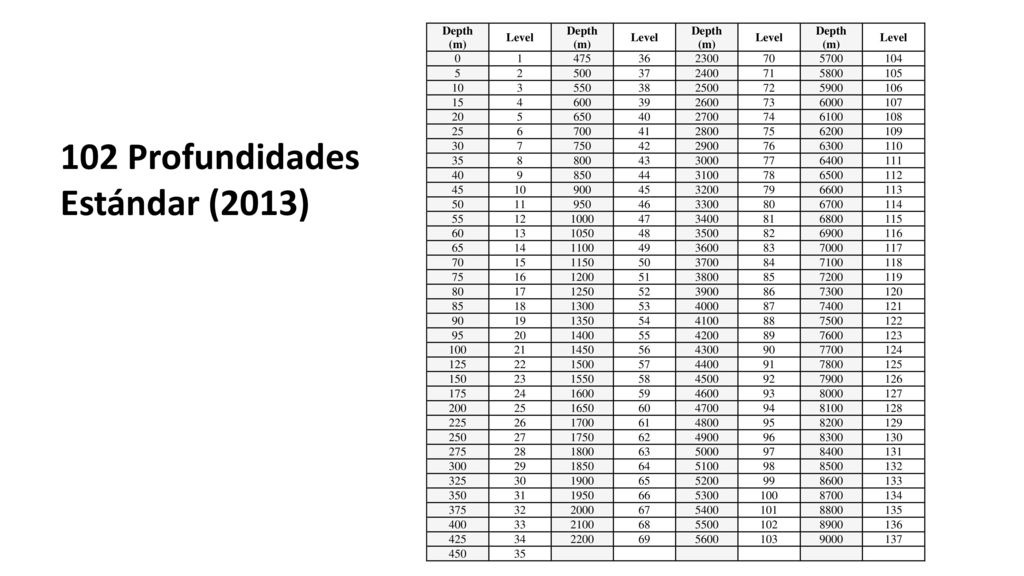

12 102 Profundidades Estándar (2013)

13 Interpolación vertical en WOD
Climatological Atlas of the World Ocean 1982 World Ocean Atlas 1994 World Ocean Atlas 1998 World Ocean Atlas 2001 World Ocean Atlas 2005 World Ocean Atlas 2009 33 Niveles estándar superficie-5500m, Sverdrup et al. (1942) 102 Niveles estándar superficie-5500m Resolución más alta, especialmente en los primeros 100m (resolución de 5 m) World Ocean Atlas 2013

14 Interpolación vertical en WOD
Ejecutar ‘olol allstand’ Longitude Latitude Year Month Day Cruise# CC Probe# US Temperature Input Temperature Output Temperature Statistics Profiles 16874 Altered Profiles Observed Level Readings Standard Levels direct substitution two above one below 86904 two below one above 48131 Reineger Ross Linear Interpolation Fichero standtots.d Fichero standpros.d
