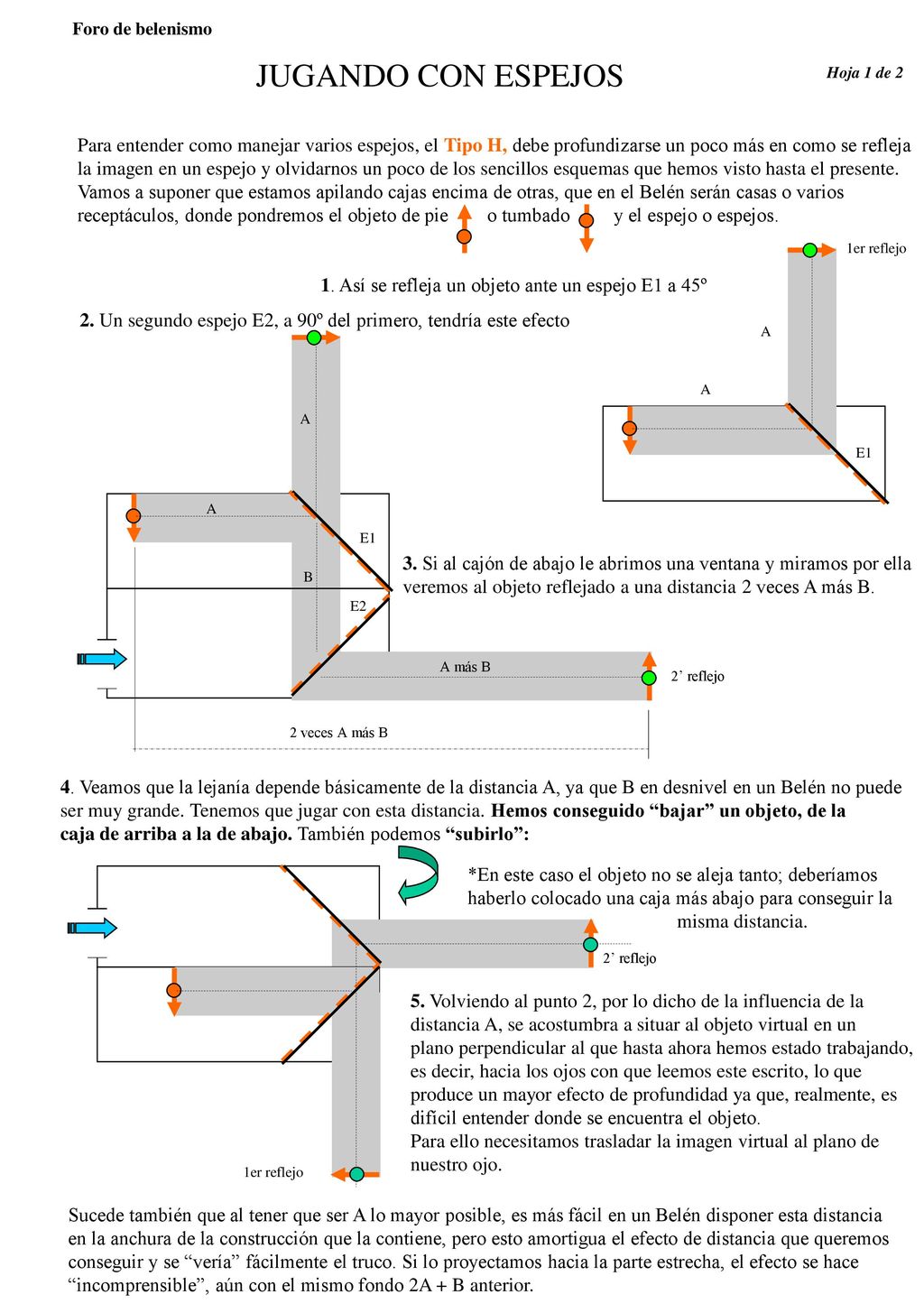

1 Foro de belenismo JUGANDO CON ESPEJOS Hoja 1 de 2 Para entender como manejar varios espejos, el Tipo H, debe profundizarse un poco más en como se refleja la imagen en un espejo y olvidarnos un poco de los sencillos esquemas que hemos visto hasta el presente. Vamos a suponer que estamos apilando cajas encima de otras, que en el Belén serán casas o varios receptáculos, donde pondremos el objeto de pie o tumbado y el espejo o espejos. 1er reflejo A E1 1. Así se refleja un objeto ante un espejo E1 a 45º 2. Un segundo espejo E2, a 90º del primero, tendría este efecto A A E1 3. Si al cajón de abajo le abrimos una ventana y miramos por ella veremos al objeto reflejado a una distancia 2 veces A más B. B E2 A más B 2’ reflejo 2 veces A más B 4. Veamos que la lejanía depende básicamente de la distancia A, ya que B en desnivel en un Belén no puede ser muy grande. Tenemos que jugar con esta distancia. Hemos conseguido “bajar” un objeto, de la caja de arriba a la de abajo. También podemos “subirlo”: *En este caso el objeto no se aleja tanto; deberíamos haberlo colocado una caja más abajo para conseguir la misma distancia. 2’ reflejo 5. Volviendo al punto 2, por lo dicho de la influencia de la distancia A, se acostumbra a situar al objeto virtual en un plano perpendicular al que hasta ahora hemos estado trabajando, es decir, hacia los ojos con que leemos este escrito, lo que produce un mayor efecto de profundidad ya que, realmente, es difícil entender donde se encuentra el objeto. Para ello necesitamos trasladar la imagen virtual al plano de nuestro ojo. 1er reflejo Sucede también que al tener que ser A lo mayor posible, es más fácil en un Belén disponer esta distancia en la anchura de la construcción que la contiene, pero esto amortigua el efecto de distancia que queremos conseguir y se “vería” fácilmente el truco. Si lo proyectamos hacia la parte estrecha, el efecto se hace “incomprensible”, aún con el mismo fondo 2A + B anterior.

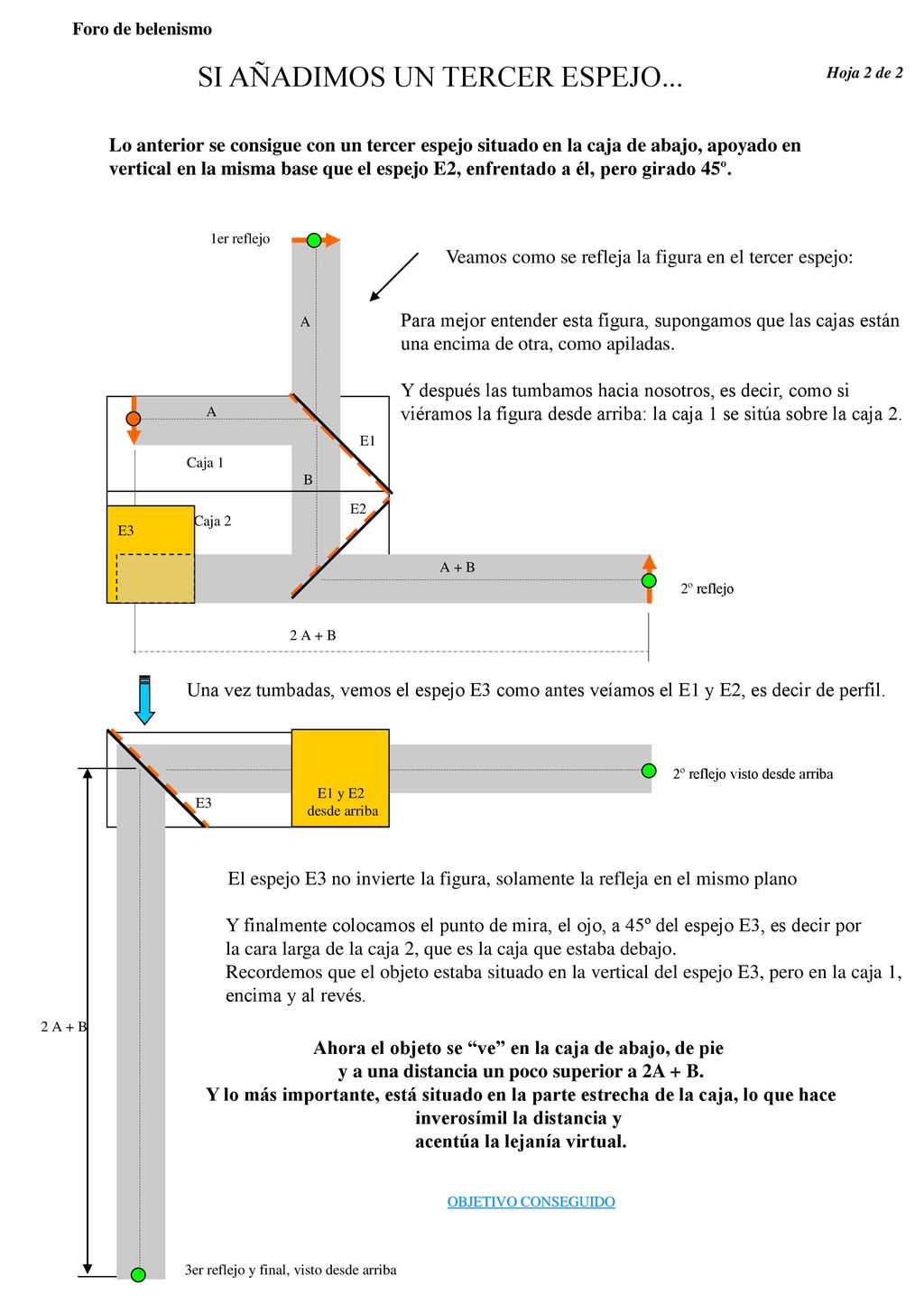

2 SI AÑADIMOS UN TERCER ESPEJO...
Foro de belenismo SI AÑADIMOS UN TERCER ESPEJO... Hoja 2 de 2 Lo anterior se consigue con un tercer espejo situado en la caja de abajo, apoyado en vertical en la misma base que el espejo E2, enfrentado a él, pero girado 45º. 1er reflejo Veamos como se refleja la figura en el tercer espejo: A Para mejor entender esta figura, supongamos que las cajas están una encima de otra, como apiladas. Y después las tumbamos hacia nosotros, es decir, como si viéramos la figura desde arriba: la caja 1 se sitúa sobre la caja 2. A E1 Caja 1 B E2 Caja 2 E3 A + B 2º reflejo 2 A + B Una vez tumbadas, vemos el espejo E3 como antes veíamos el E1 y E2, es decir de perfil. 2º reflejo visto desde arriba E1 y E2 desde arriba E3 El espejo E3 no invierte la figura, solamente la refleja en el mismo plano Y finalmente colocamos el punto de mira, el ojo, a 45º del espejo E3, es decir por la cara larga de la caja 2, que es la caja que estaba debajo. Recordemos que el objeto estaba situado en la vertical del espejo E3, pero en la caja 1, encima y al revés. 2 A + B Ahora el objeto se “ve” en la caja de abajo, de pie y a una distancia un poco superior a 2A + B. Y lo más importante, está situado en la parte estrecha de la caja, lo que hace inverosímil la distancia y acentúa la lejanía virtual. OBJETIVO CONSEGUIDO 3er reflejo y final, visto desde arriba
