1 Universidad de Chile Facultad de Ciencias Físicas y Matemáticas Departamento de Ingeniería Civil “Aplicaciones de la Tecnología Multihaz en Levantamientos Batimétricos”

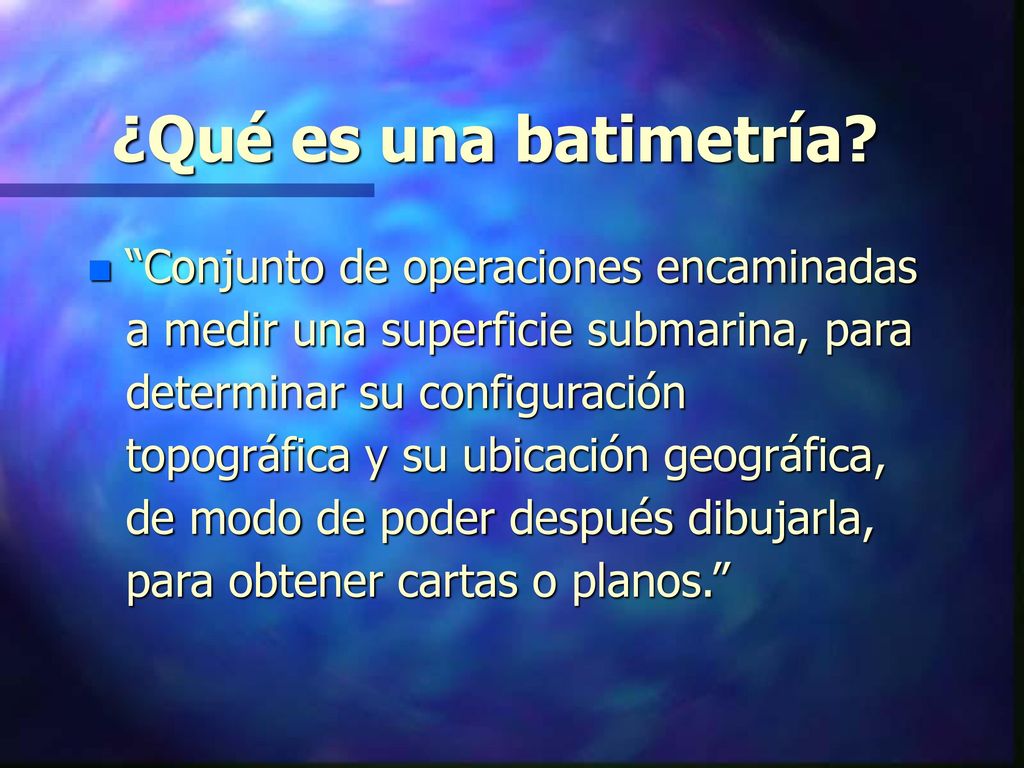

2 ¿Qué es una batimetría? “Conjunto de operaciones encaminadas a medir una superficie submarina, para determinar su configuración topográfica y su ubicación geográfica, de modo de poder después dibujarla, para obtener cartas o planos.”

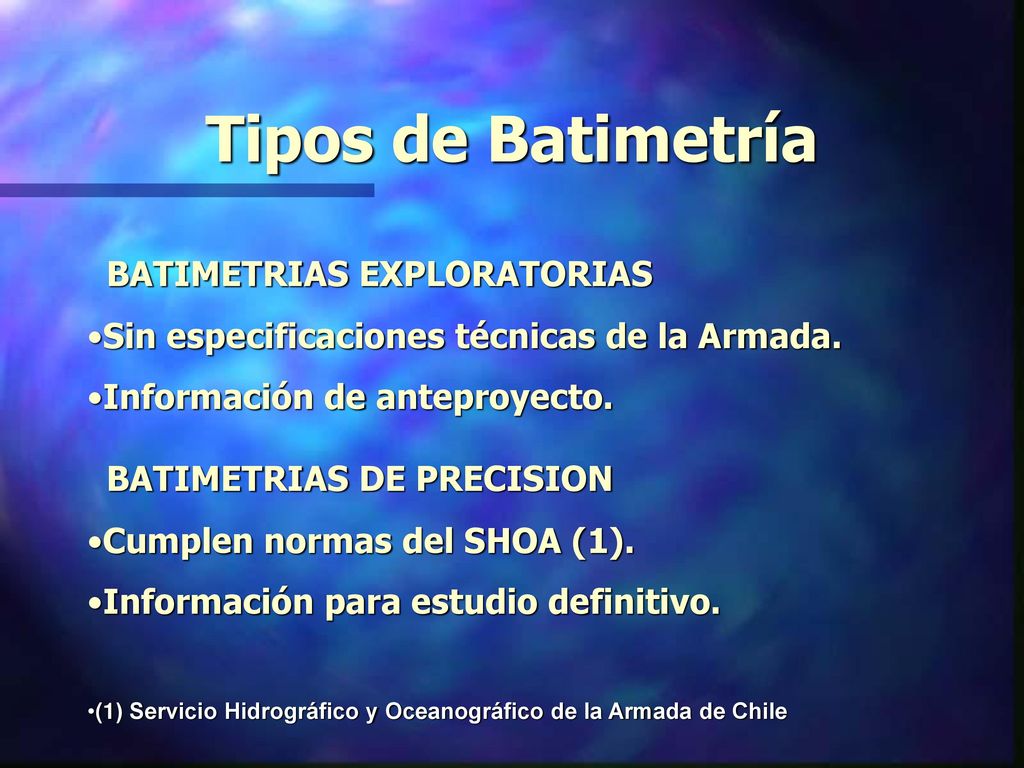

3 Tipos de Batimetría BATIMETRIAS EXPLORATORIAS
Sin especificaciones técnicas de la Armada. Información de anteproyecto. BATIMETRIAS DE PRECISION Cumplen normas del SHOA (1). Información para estudio definitivo. (1) Servicio Hidrográfico y Oceanográfico de la Armada de Chile

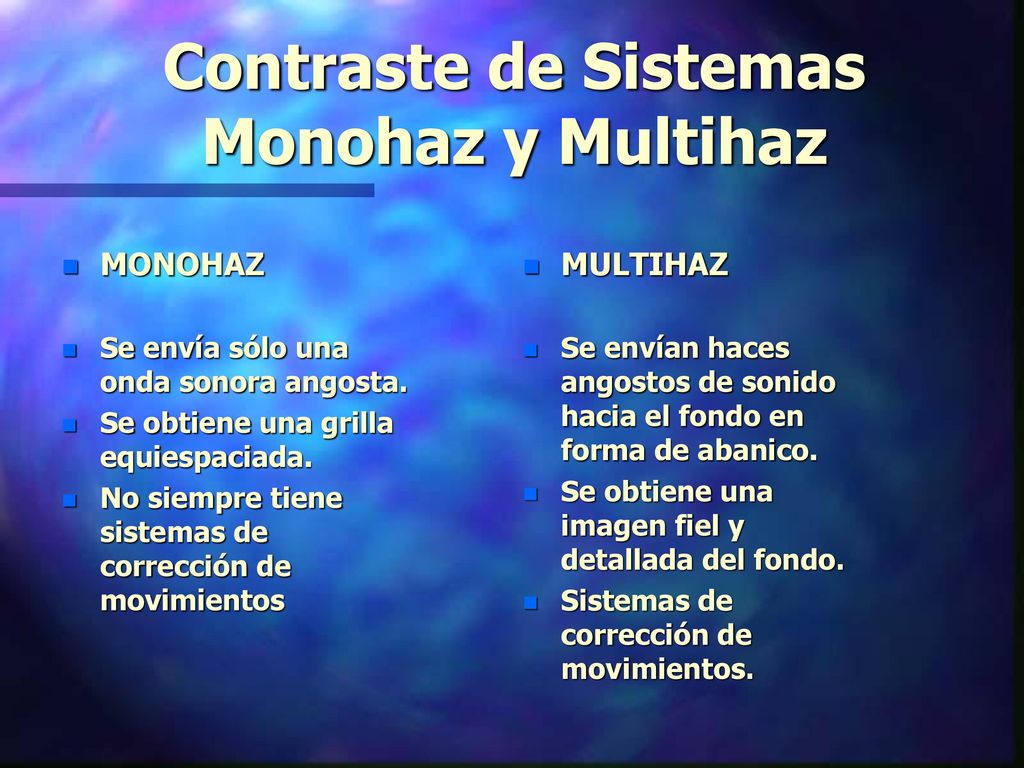

4 Contraste de Sistemas Monohaz y Multihaz
Se envía sólo una onda sonora angosta. Se obtiene una grilla equiespaciada. No siempre tiene sistemas de corrección de movimientos MULTIHAZ Se envían haces angostos de sonido hacia el fondo en forma de abanico. Se obtiene una imagen fiel y detallada del fondo. Sistemas de corrección de movimientos.

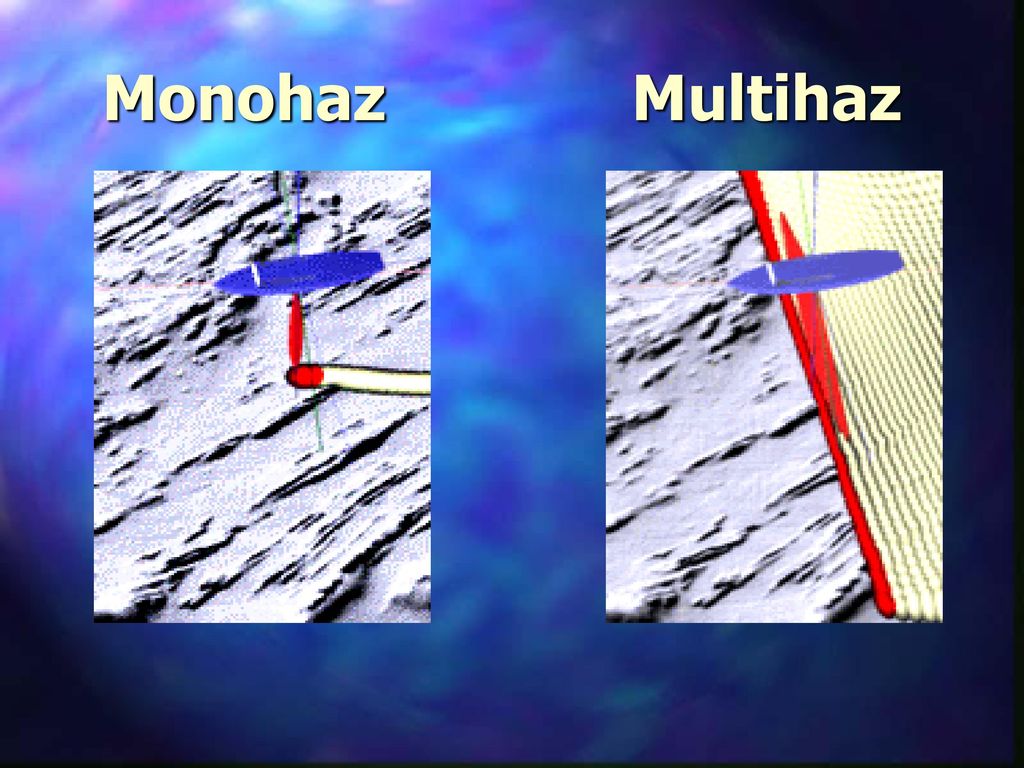

5 Monohaz Multihaz

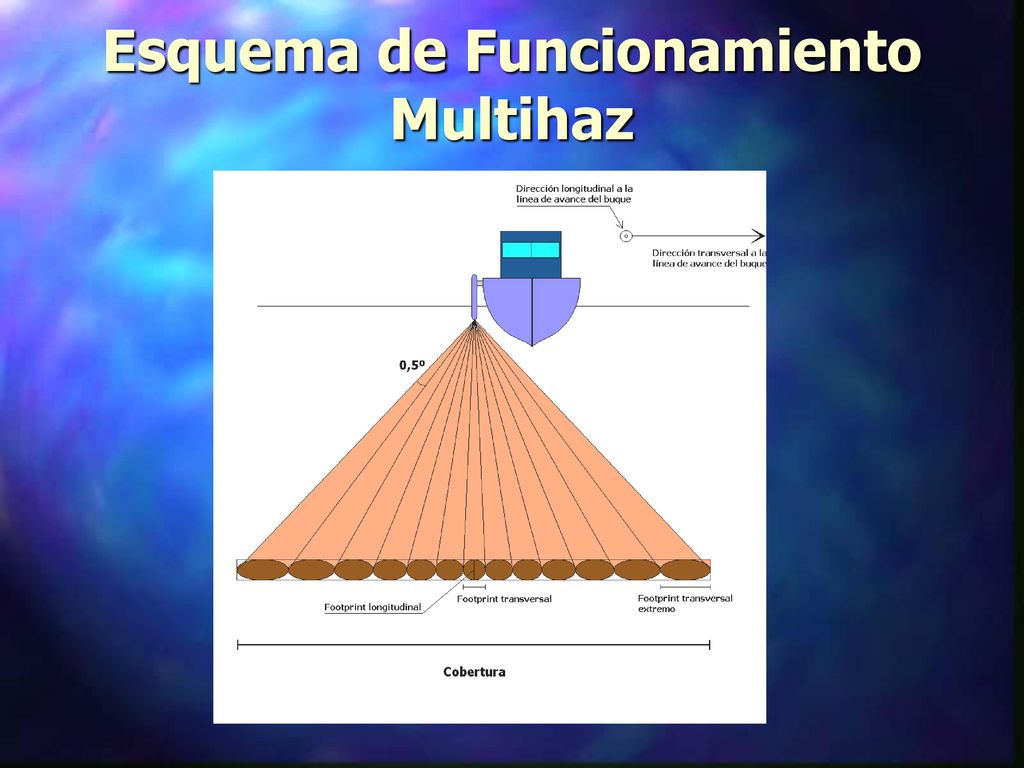

6 Esquema de Funcionamiento Multihaz

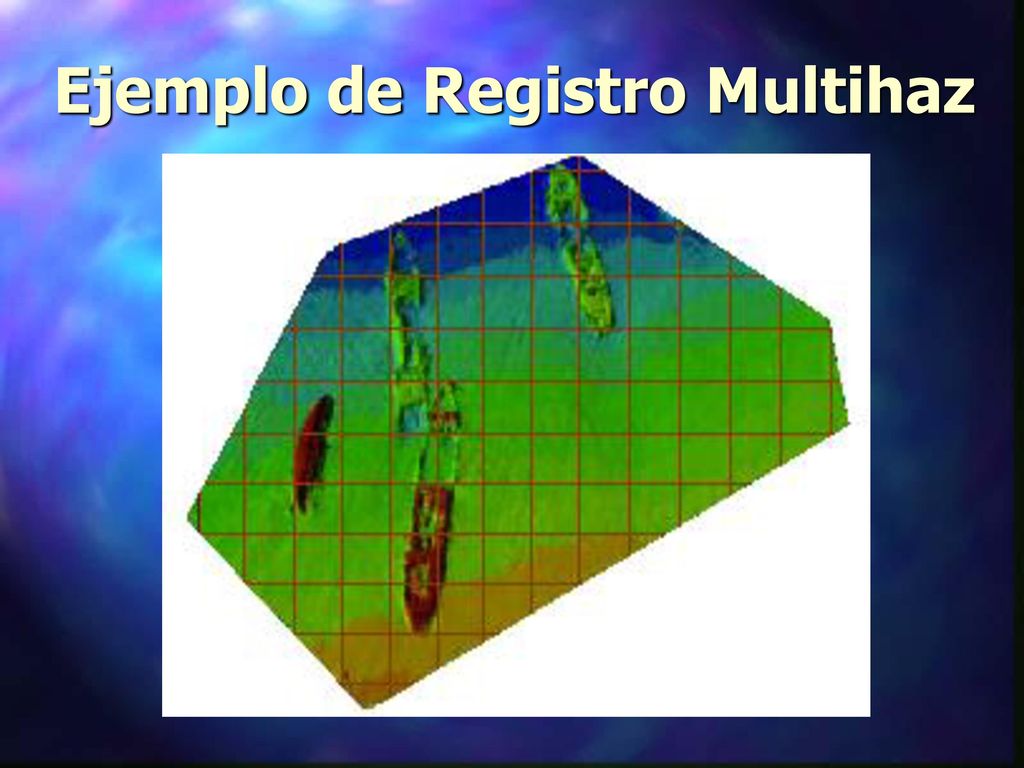

7 Ejemplo de Registro Multihaz

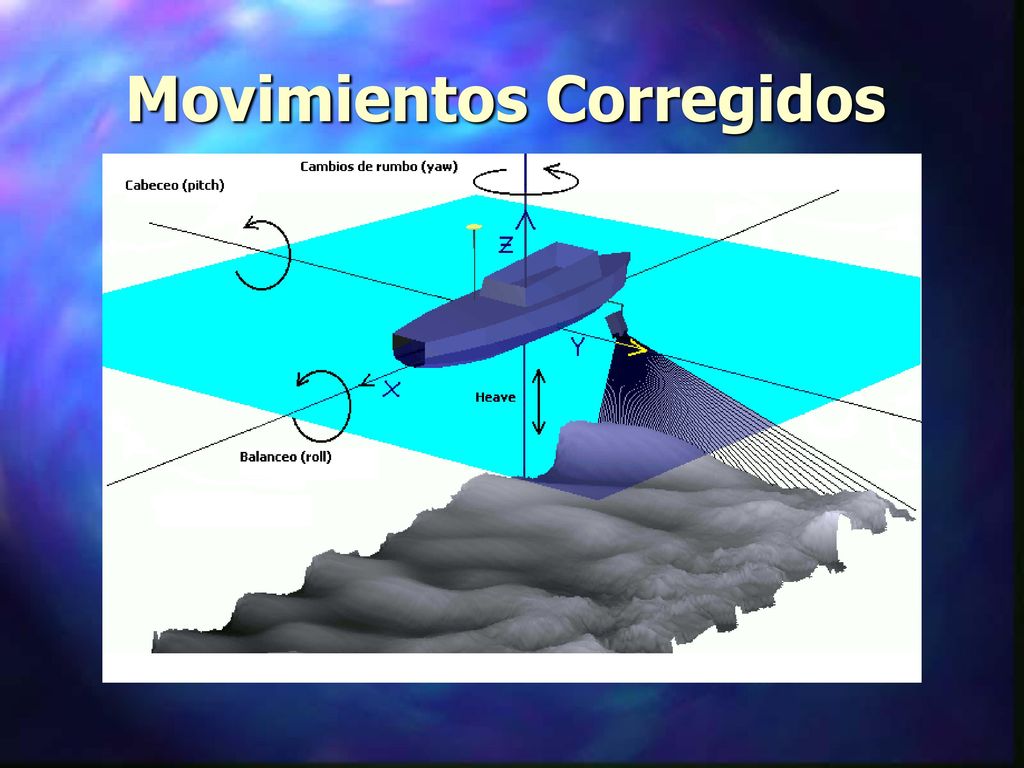

8 Movimientos Corregidos

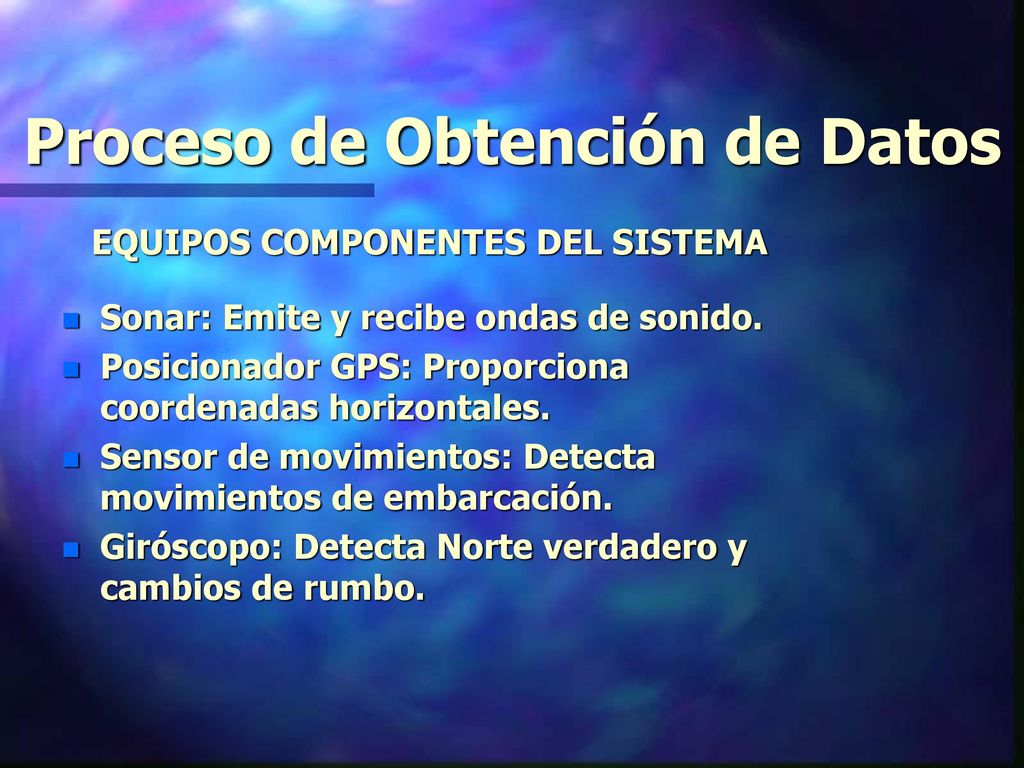

9 Proceso de Obtención de Datos
EQUIPOS COMPONENTES DEL SISTEMA Sonar: Emite y recibe ondas de sonido. Posicionador GPS: Proporciona coordenadas horizontales. Sensor de movimientos: Detecta movimientos de embarcación. Giróscopo: Detecta Norte verdadero y cambios de rumbo.

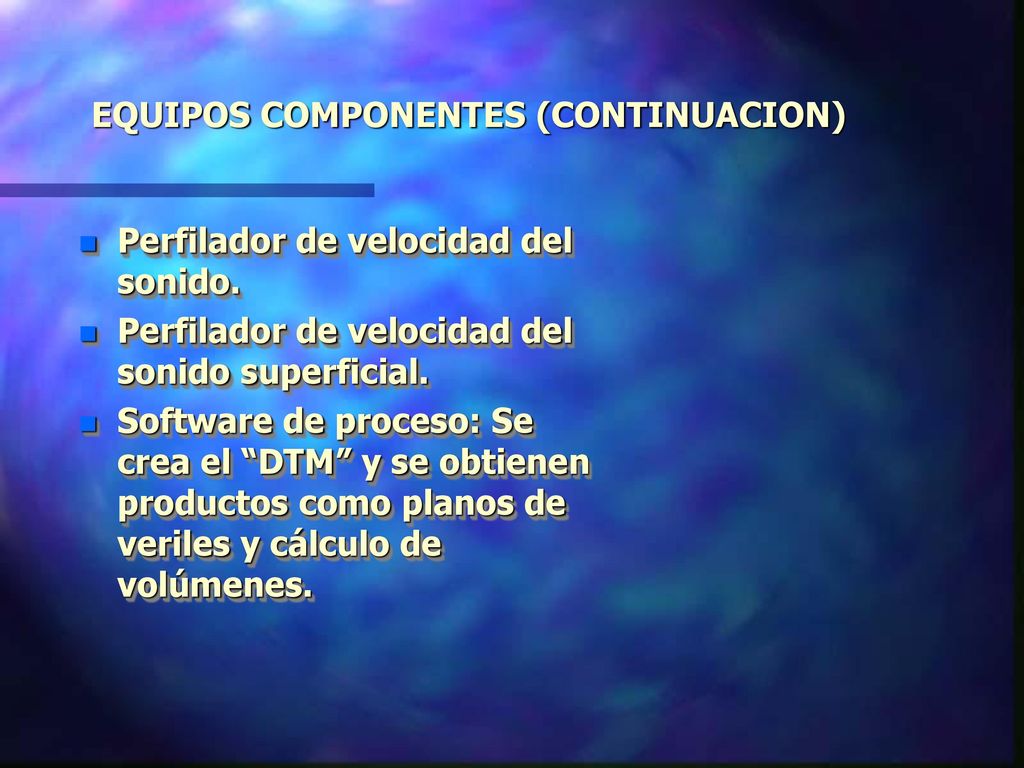

10 EQUIPOS COMPONENTES (CONTINUACION)
Perfilador de velocidad del sonido. Perfilador de velocidad del sonido superficial. Software de proceso: Se crea el “DTM” y se obtienen productos como planos de veriles y cálculo de volúmenes.

11 Envío de Ondas Sonoras

12 Funcionamiento de Equipos Multihaz en San Vicente

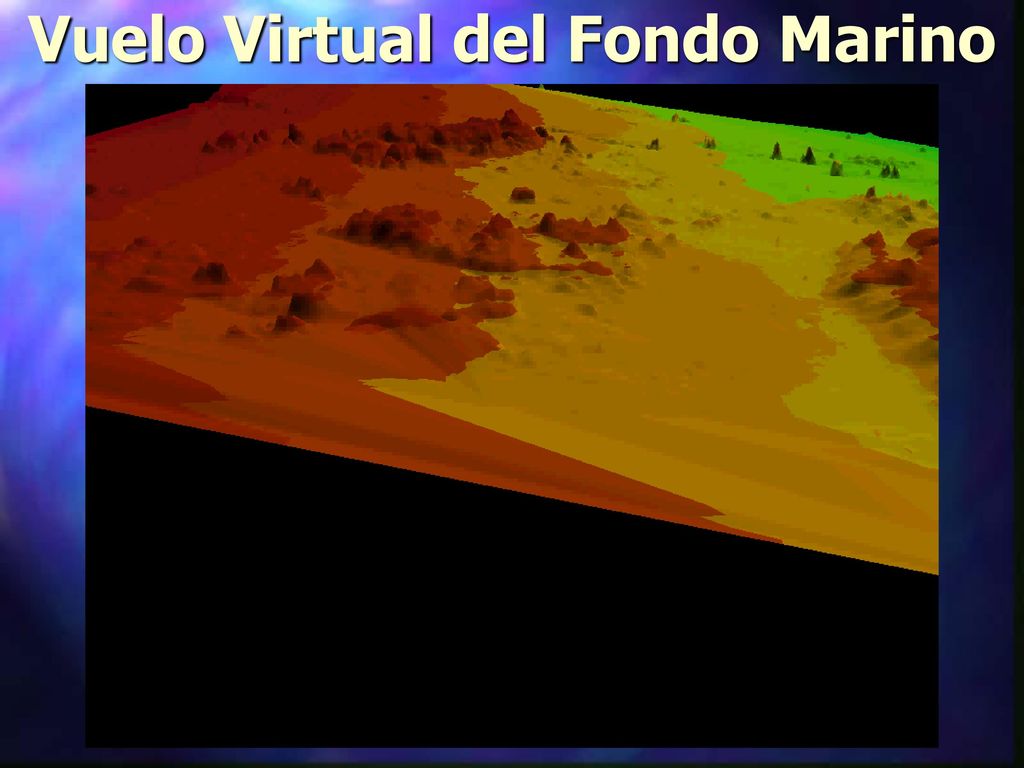

13 Vuelo Virtual del Fondo Marino

14 Análisis Comparativo San Vicente Caleta Portales

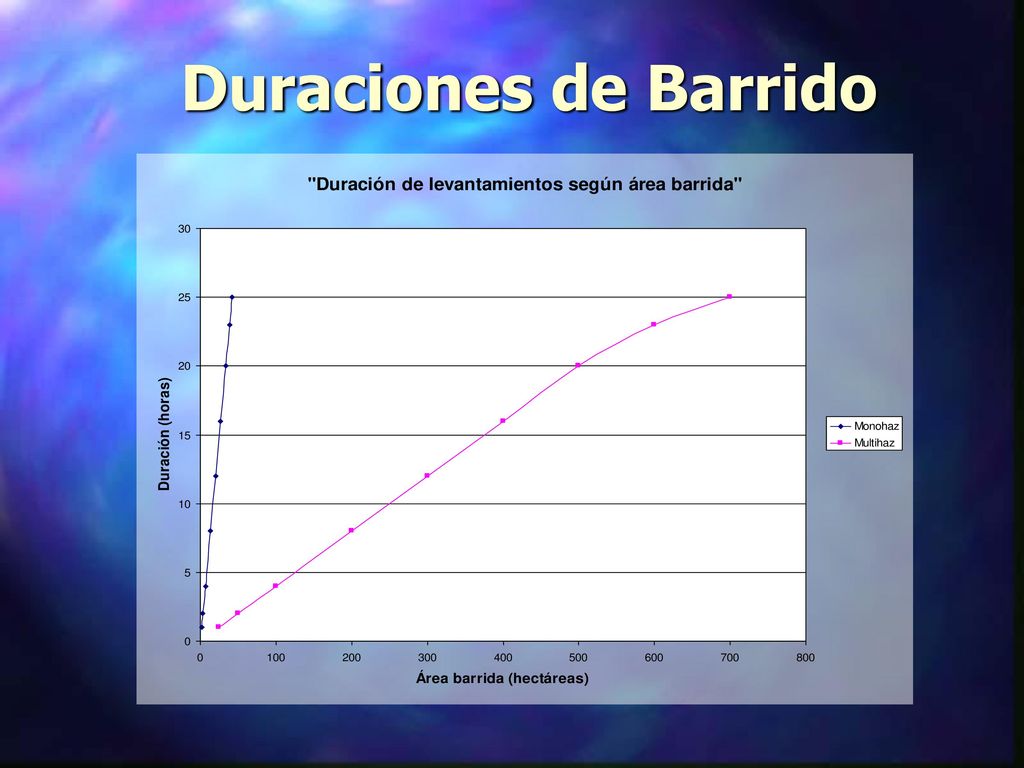

15 Duraciones de Barrido

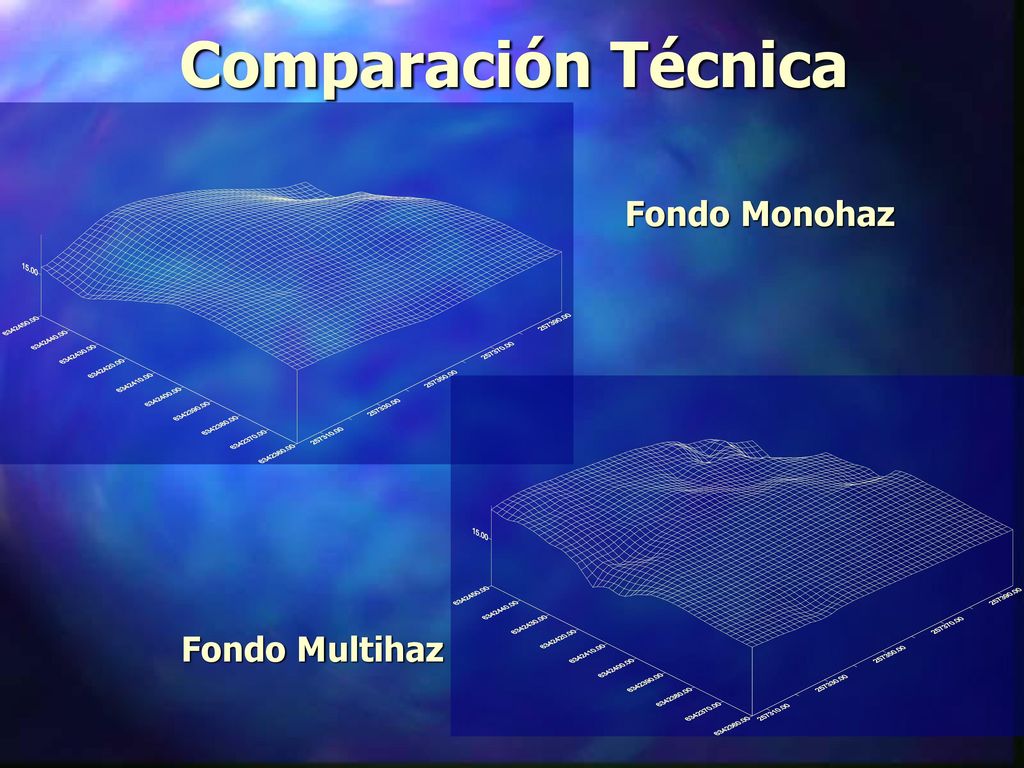

16 Comparación Técnica Fondo Monohaz Fondo Multihaz

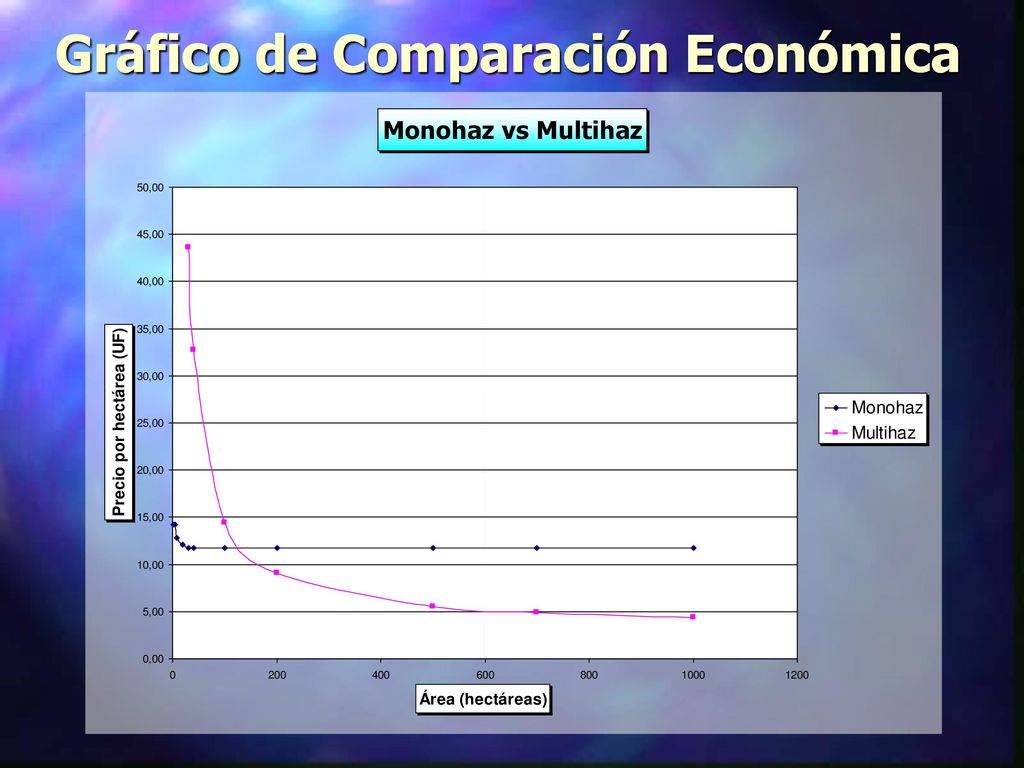

17 Gráfico de Comparación Económica
