Luis R. Fonseca, Enrique Puche, Nestor Teran. Petrourdaneta S.A.

Presentación del tema: "Luis R. Fonseca, Enrique Puche, Nestor Teran. Petrourdaneta S.A."— Transcripción de la presentación:

1 Luis R. Fonseca, Enrique Puche, Nestor Teran. Petrourdaneta S.A.
Rocas Yacimiento en el Basamento igneo-metamórfico en el occidente de Venezuela: Revision litológica preliminar en el campo MARA Luis R. Fonseca, Enrique Puche, Nestor Teran. Petrourdaneta S.A.

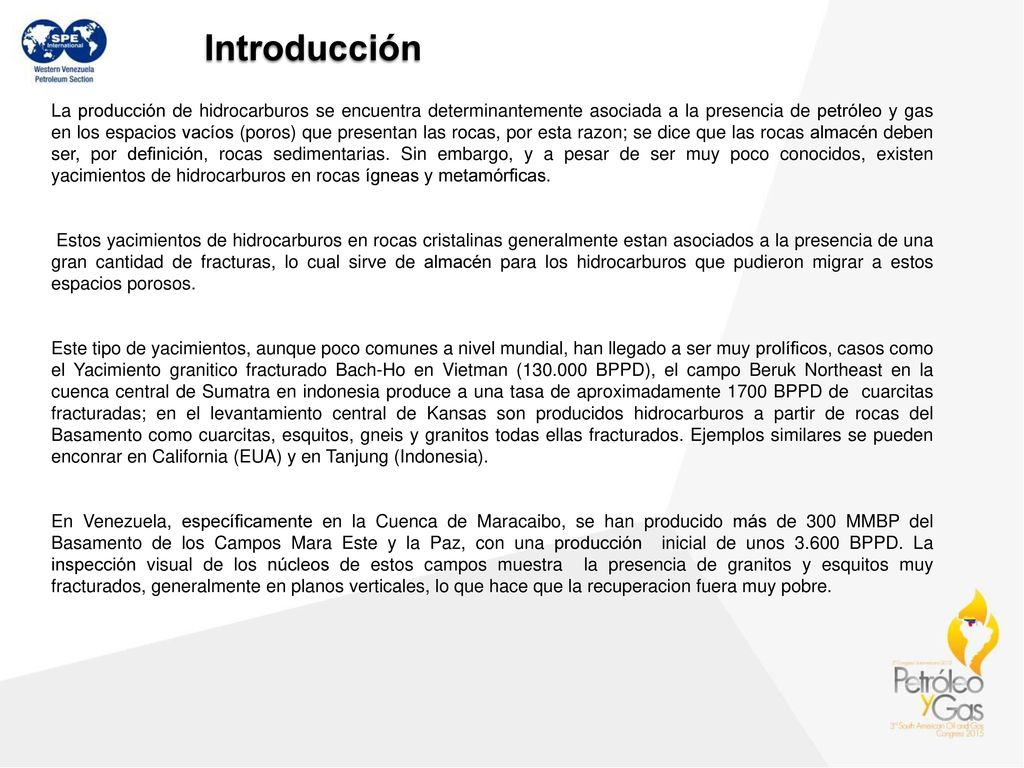

2 Introducción La producción de hidrocarburos se encuentra determinantemente asociada a la presencia de petróleo y gas en los espacios vacíos (poros) que presentan las rocas, por esta razon; se dice que las rocas almacén deben ser, por definición, rocas sedimentarias. Sin embargo, y a pesar de ser muy poco conocidos, existen yacimientos de hidrocarburos en rocas ígneas y metamórficas. Estos yacimientos de hidrocarburos en rocas cristalinas generalmente estan asociados a la presencia de una gran cantidad de fracturas, lo cual sirve de almacén para los hidrocarburos que pudieron migrar a estos espacios porosos. Este tipo de yacimientos, aunque poco comunes a nivel mundial, han llegado a ser muy prolíficos, casos como el Yacimiento granitico fracturado Bach-Ho en Vietman ( BPPD), el campo Beruk Northeast en la cuenca central de Sumatra en indonesia produce a una tasa de aproximadamente 1700 BPPD de cuarcitas fracturadas; en el levantamiento central de Kansas son producidos hidrocarburos a partir de rocas del Basamento como cuarcitas, esquitos, gneis y granitos todas ellas fracturados. Ejemplos similares se pueden enconrar en California (EUA) y en Tanjung (Indonesia). En Venezuela, específicamente en la Cuenca de Maracaibo, se han producido más de 300 MMBP del Basamento de los Campos Mara Este y la Paz, con una producción inicial de unos BPPD. La inspección visual de los núcleos de estos campos muestra la presencia de granitos y esquitos muy fracturados, generalmente en planos verticales, lo que hace que la recuperacion fuera muy pobre.

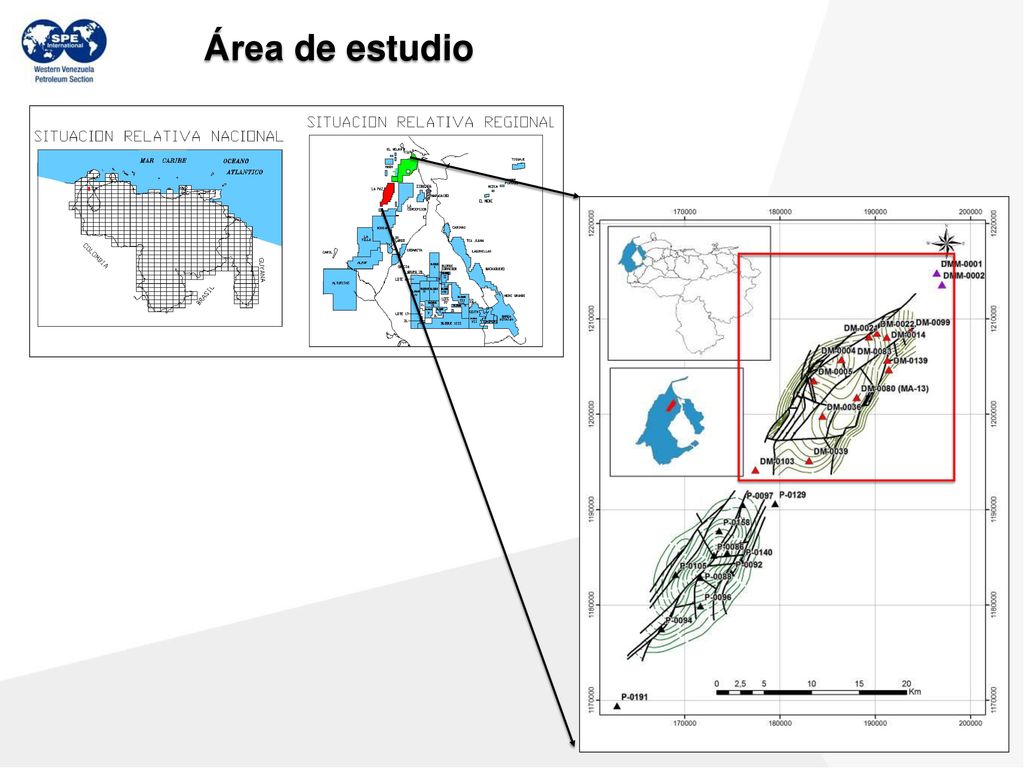

3 Área de estudio

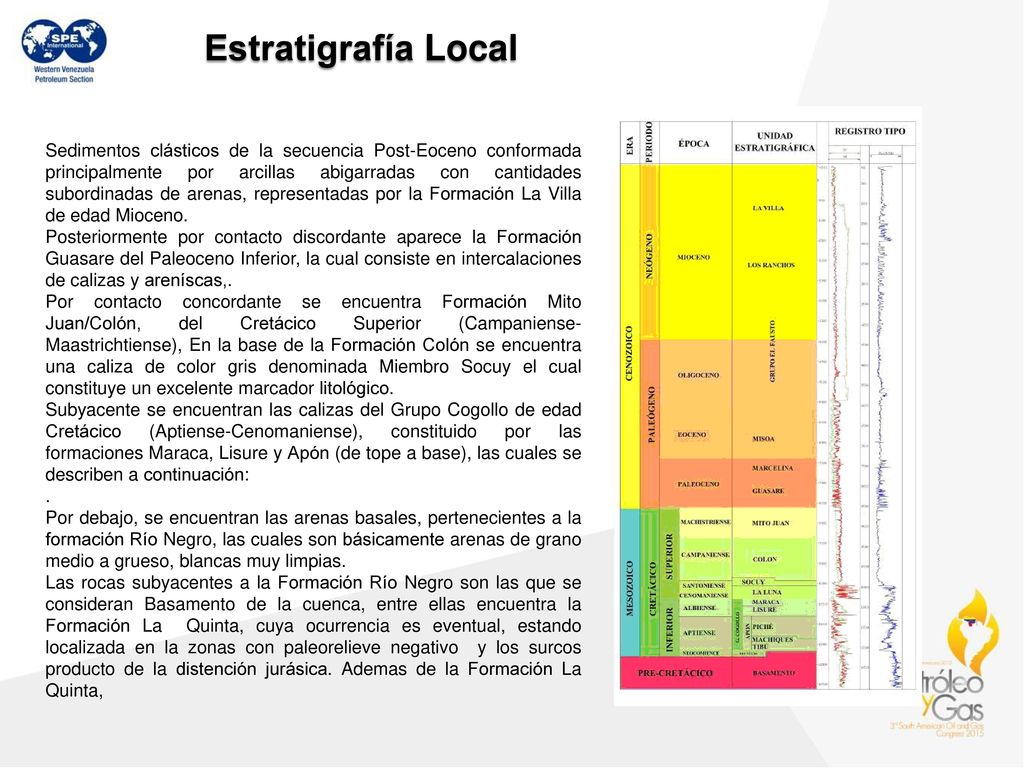

4 Estratigrafía Local Sedimentos clásticos de la secuencia Post-Eoceno conformada principalmente por arcillas abigarradas con cantidades subordinadas de arenas, representadas por la Formación La Villa de edad Mioceno. Posteriormente por contacto discordante aparece la Formación Guasare del Paleoceno Inferior, la cual consiste en intercalaciones de calizas y areníscas,. Por contacto concordante se encuentra Formación Mito Juan/Colón, del Cretácico Superior (Campaniense-Maastrichtiense), En la base de la Formación Colón se encuentra una caliza de color gris denominada Miembro Socuy el cual constituye un excelente marcador litológico. Subyacente se encuentran las calizas del Grupo Cogollo de edad Cretácico (Aptiense-Cenomaniense), constituido por las formaciones Maraca, Lisure y Apón (de tope a base), las cuales se describen a continuación: . Por debajo, se encuentran las arenas basales, pertenecientes a la formación Río Negro, las cuales son básicamente arenas de grano medio a grueso, blancas muy limpias. Las rocas subyacentes a la Formación Río Negro son las que se consideran Basamento de la cuenca, entre ellas encuentra la Formación La Quinta, cuya ocurrencia es eventual, estando localizada en la zonas con paleorelieve negativo y los surcos producto de la distención jurásica. Ademas de la Formación La Quinta,

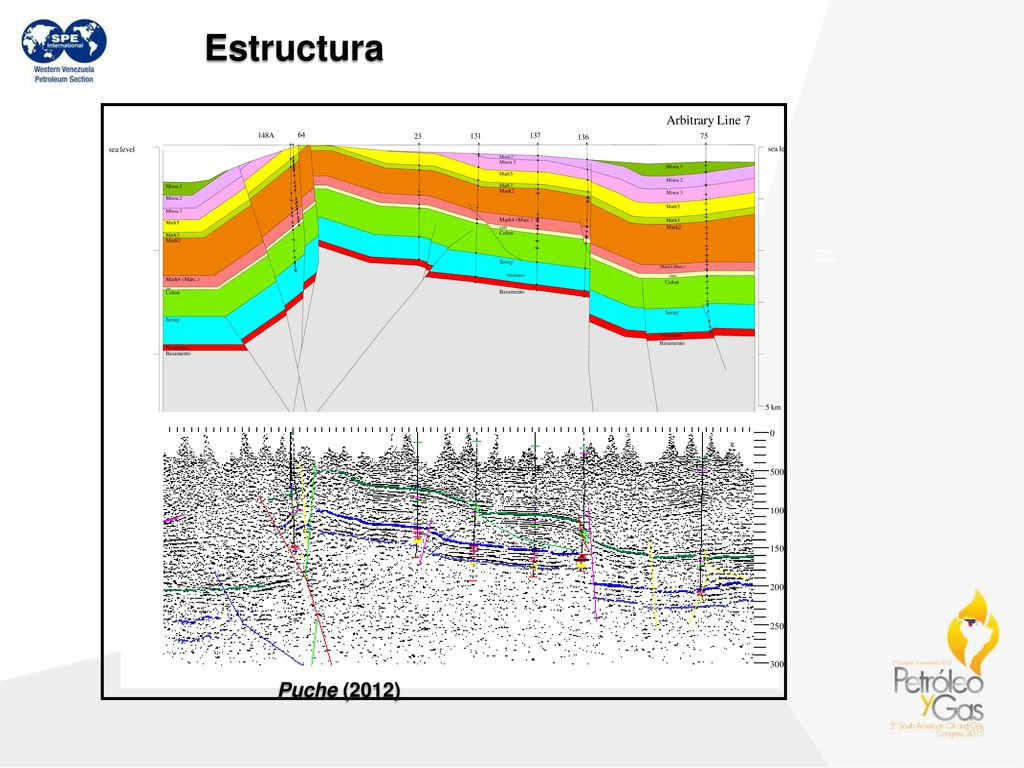

5 Estructura Campo El Mojan Puche (2012)

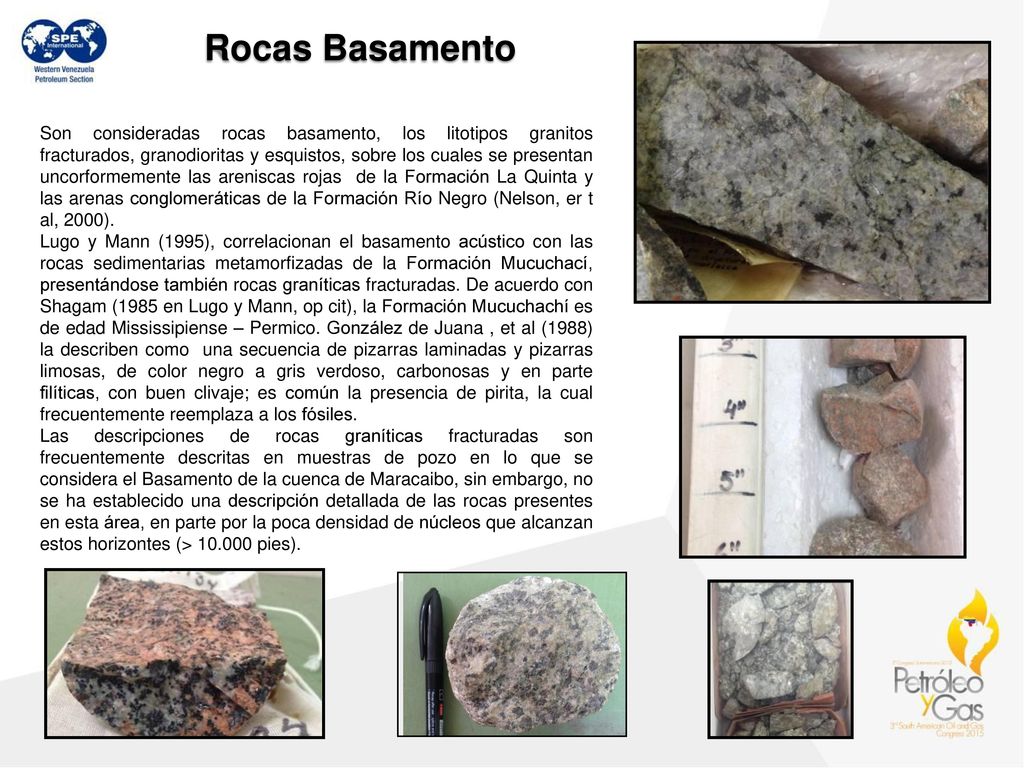

6 Rocas Basamento Son consideradas rocas basamento, los litotipos granitos fracturados, granodioritas y esquistos, sobre los cuales se presentan uncorformemente las areniscas rojas de la Formación La Quinta y las arenas conglomeráticas de la Formación Río Negro (Nelson, er t al, 2000). Lugo y Mann (1995), correlacionan el basamento acústico con las rocas sedimentarias metamorfizadas de la Formación Mucuchací, presentándose también rocas graníticas fracturadas. De acuerdo con Shagam (1985 en Lugo y Mann, op cit), la Formación Mucuchachí es de edad Mississipiense – Permico. González de Juana , et al (1988) la describen como una secuencia de pizarras laminadas y pizarras limosas, de color negro a gris verdoso, carbonosas y en parte filíticas, con buen clivaje; es común la presencia de pirita, la cual frecuentemente reemplaza a los fósiles. Las descripciones de rocas graníticas fracturadas son frecuentemente descritas en muestras de pozo en lo que se considera el Basamento de la cuenca de Maracaibo, sin embargo, no se ha establecido una descripción detallada de las rocas presentes en esta área, en parte por la poca densidad de núcleos que alcanzan estos horizontes (> pies).

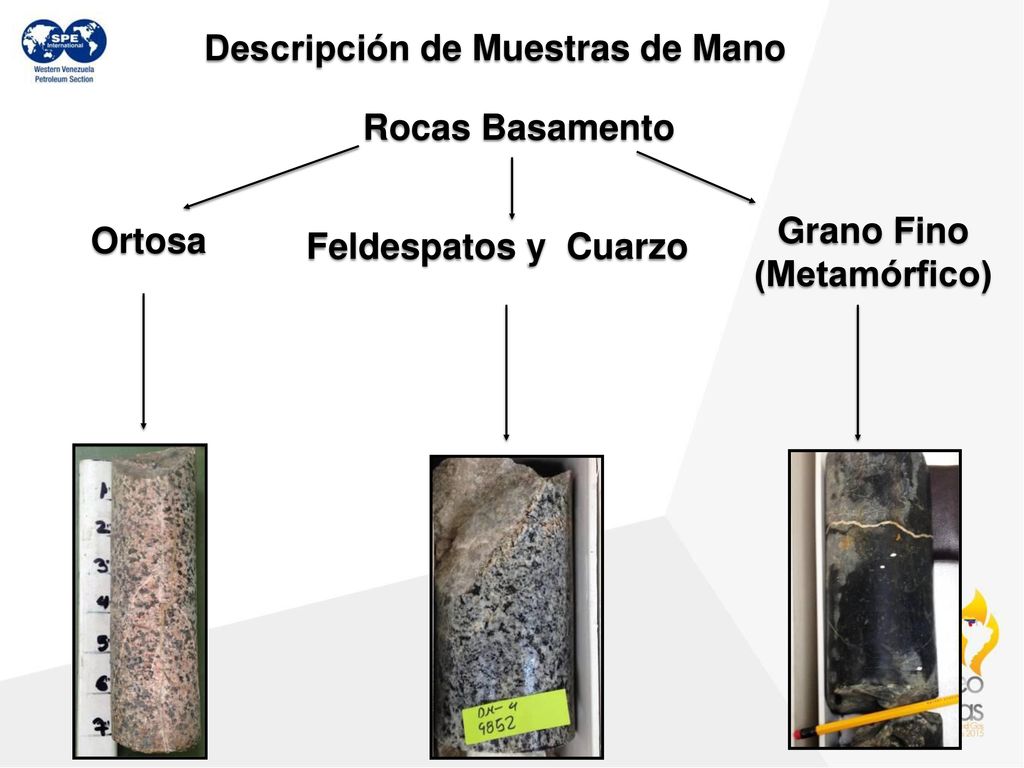

7 Descripción de Muestras de Mano
Rocas Basamento Grano Fino (Metamórfico) Ortosa Feldespatos y Cuarzo

8 Descripción en Secciones Finas

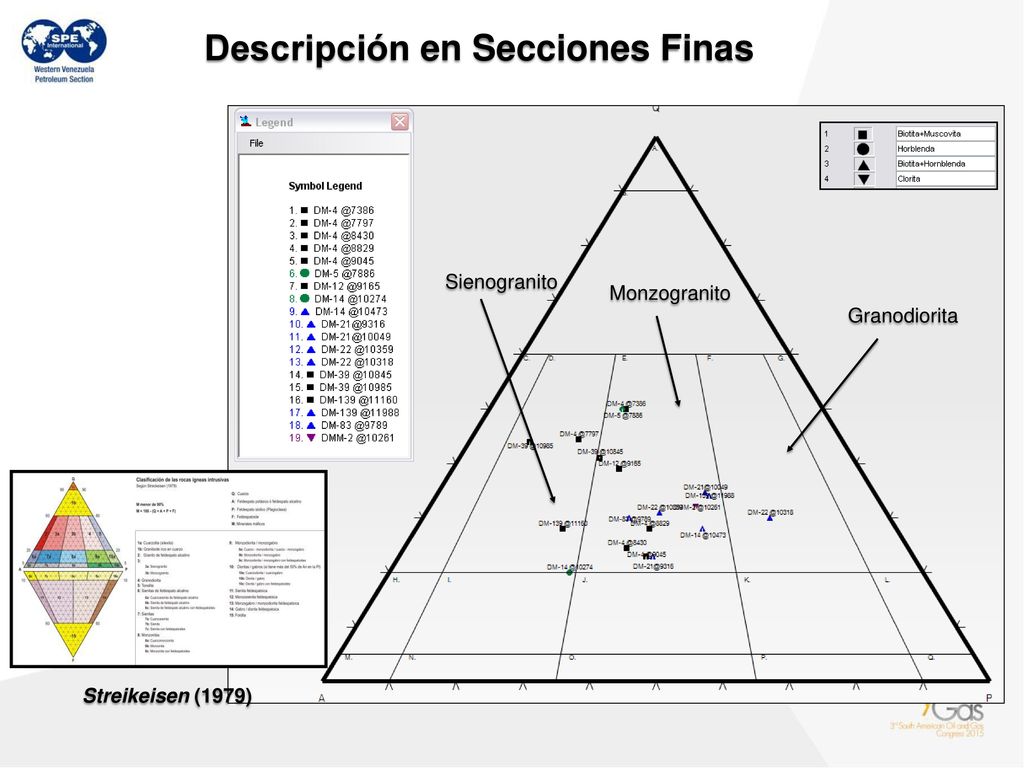

Sienogranito Monzogranito Granodiorita Streikeisen (1979)

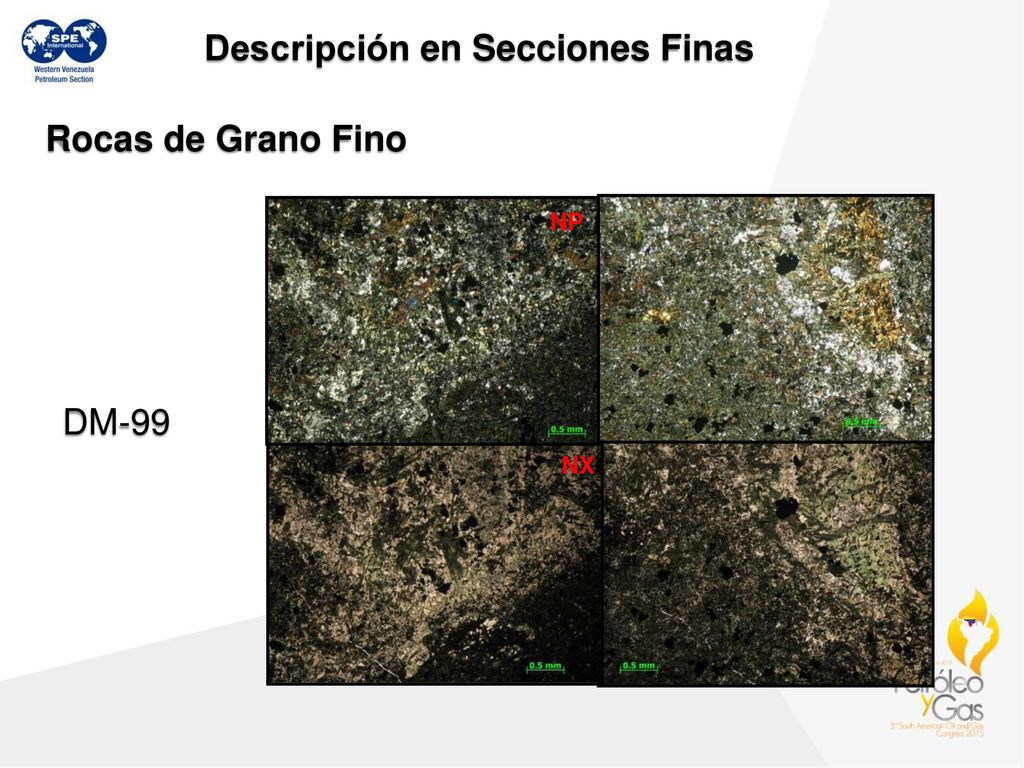

9 Descripción en Secciones Finas
Rocas de Grano Fino NP DM-99 NX

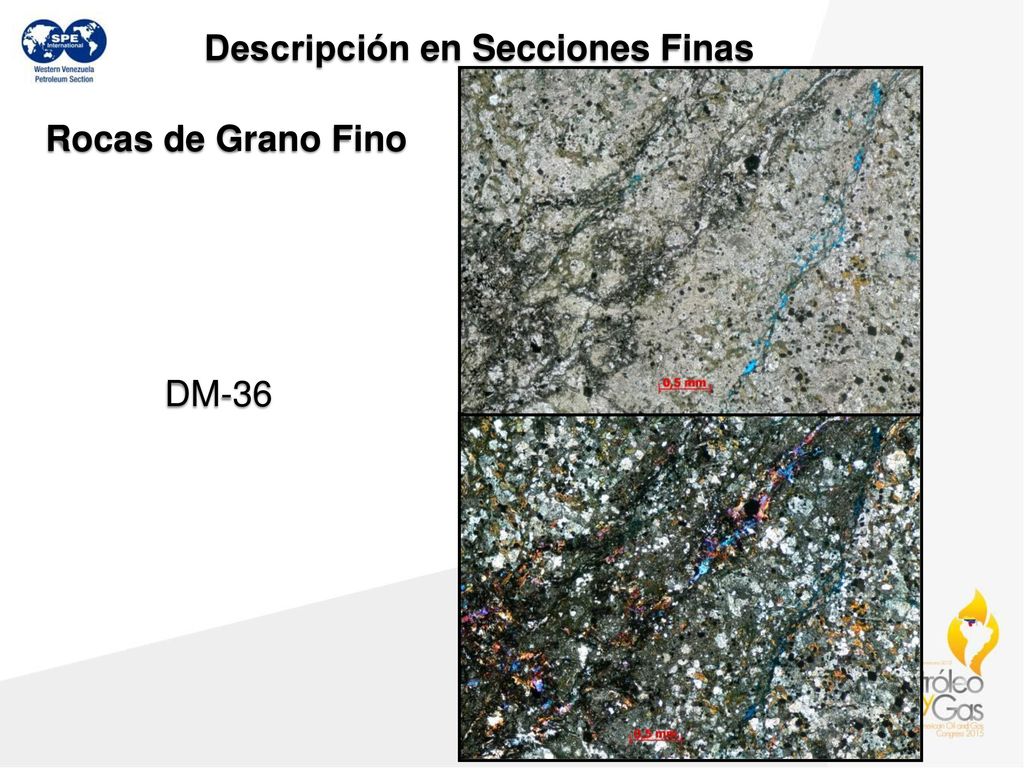

10 Descripción en Secciones Finas
Rocas de Grano Fino DM-36

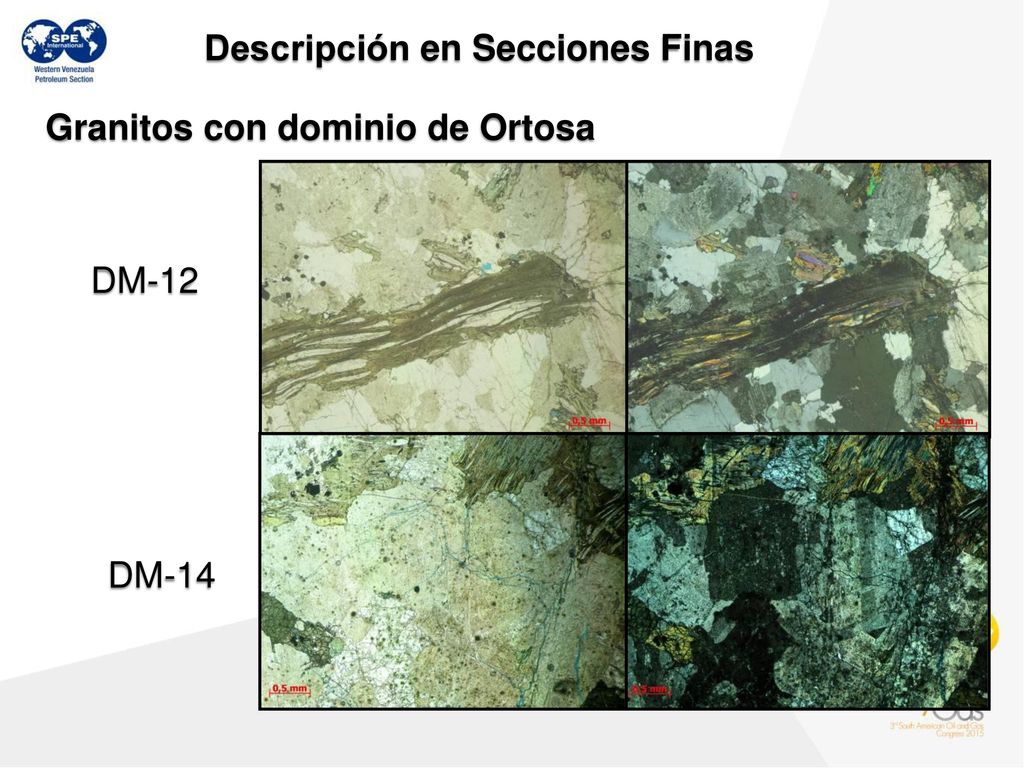

11 Descripción en Secciones Finas
Granitos con dominio de Ortosa DM-12 DM-14

12 Descripción en Secciones Finas
Granitos Sin Ortosa DM-21 DM-22

13 Descripción en Secciones Finas

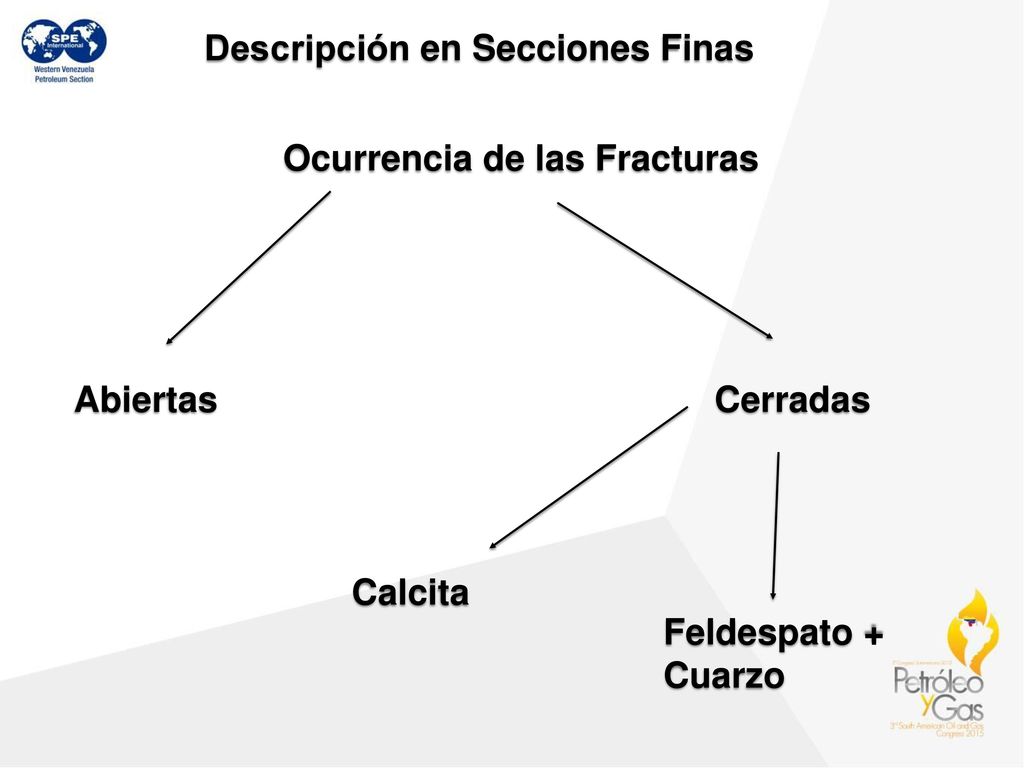

Ocurrencia de las Fracturas Abiertas Cerradas Calcita Feldespato + Cuarzo

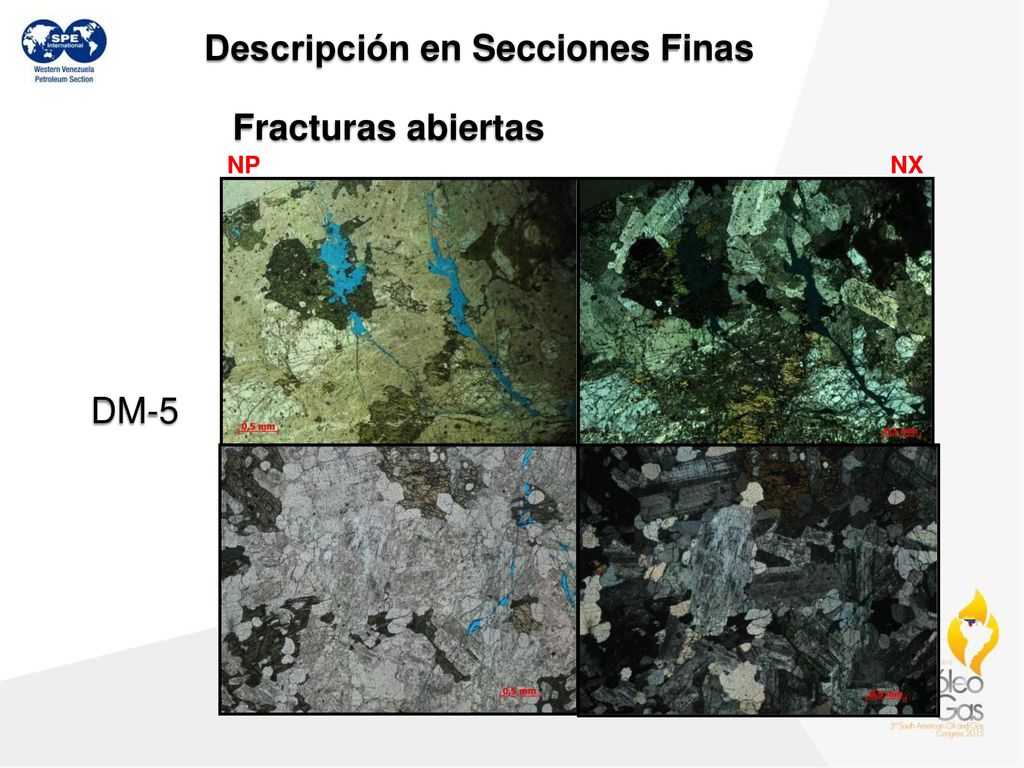

14 Descripción en Secciones Finas
Fracturas abiertas NP NX DM-5

15 Descripción en Secciones Finas
Fracturas Cerradas con calcita NX NP DM-139 DM-39

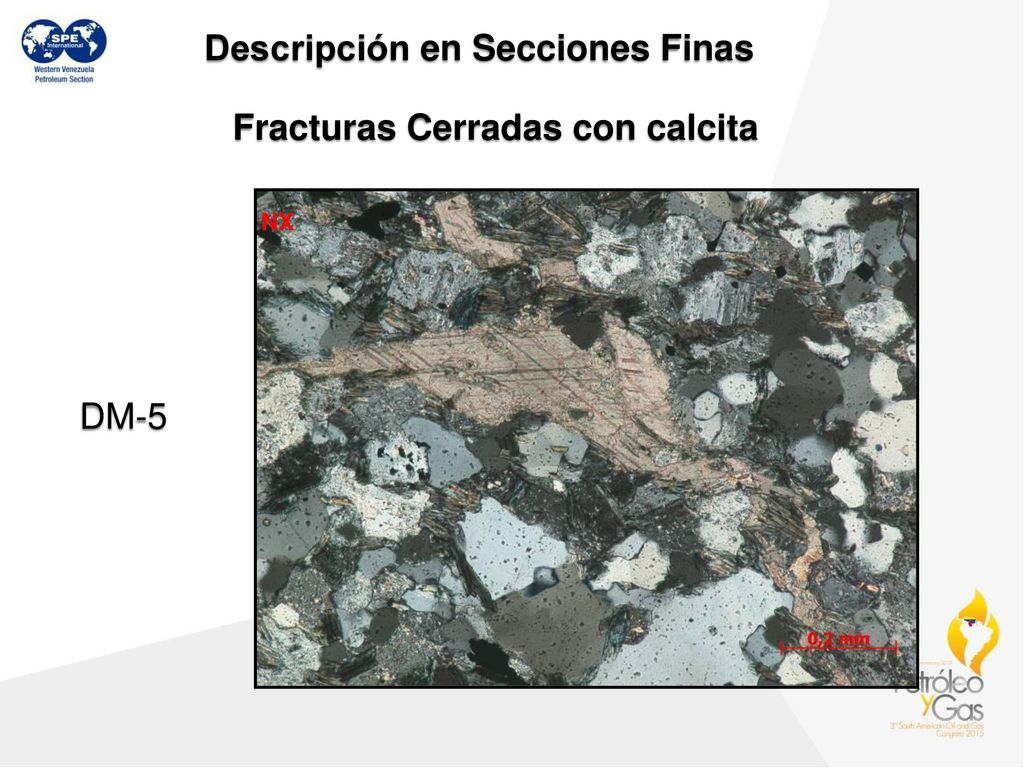

16 Descripción en Secciones Finas
Fracturas Cerradas con calcita NX DM-5

17 Descripción en Secciones Finas
Fracturas Cerradas con Feldespato y/o cuarzo DMM-2 NX

18 Distribución geográfica

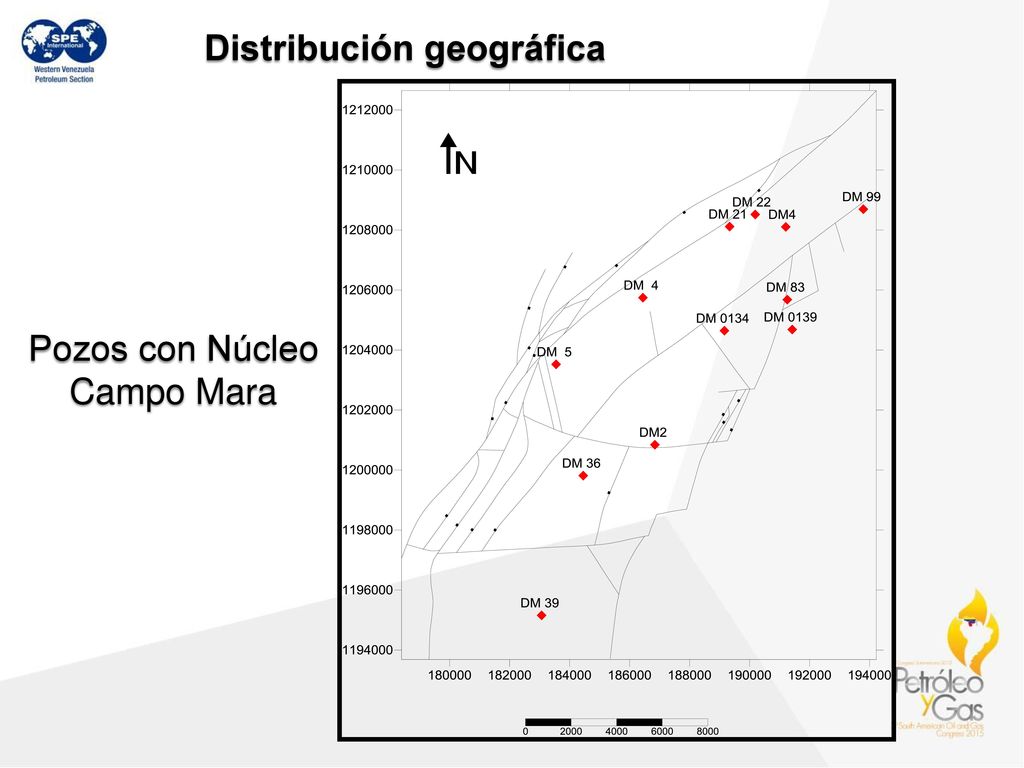

Pozos con Núcleo Campo Mara

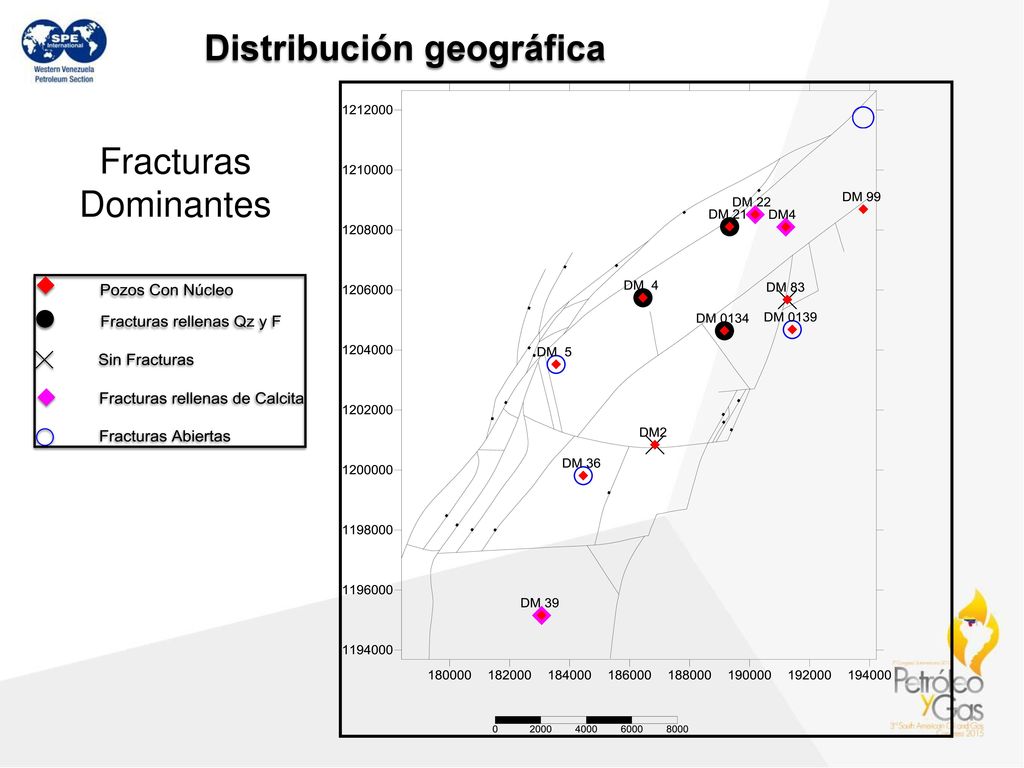

19 Distribución geográfica
Fracturas Dominantes

20 Distribución geográfica

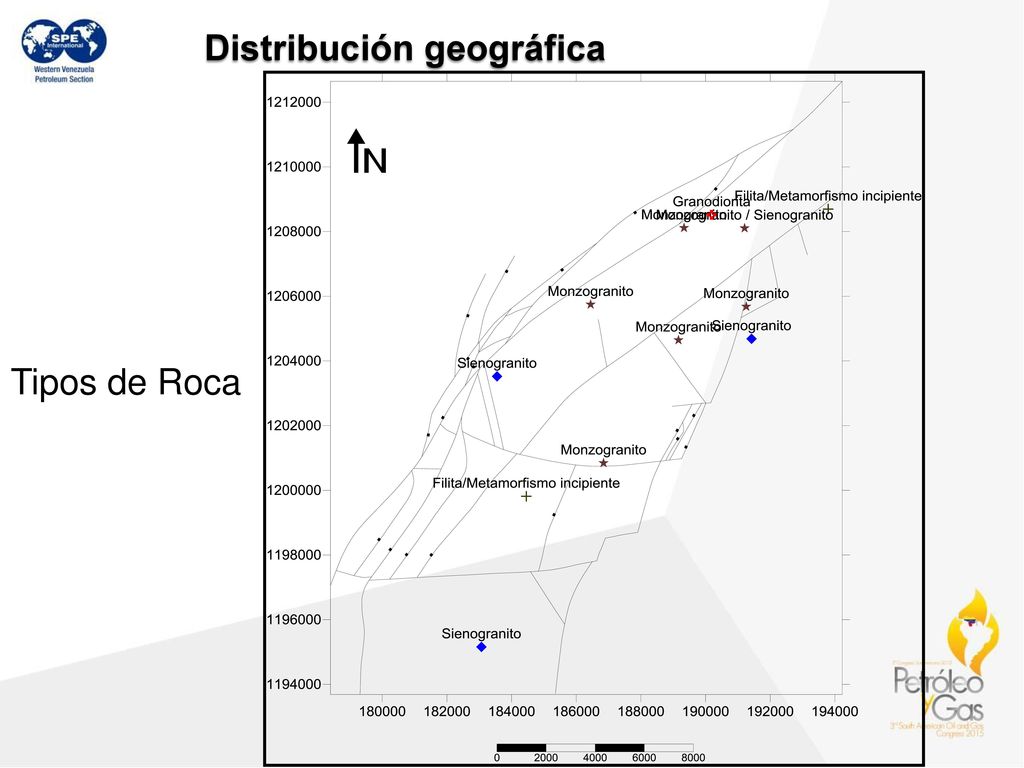

Tipos de Roca

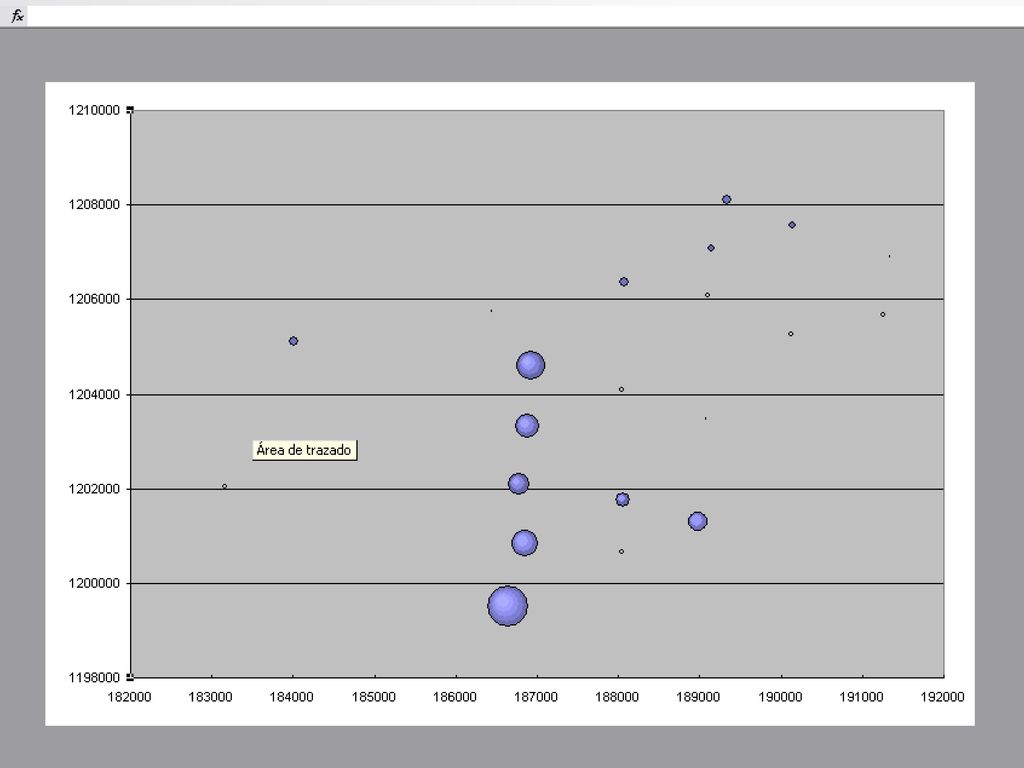

21 Producción Acumulada

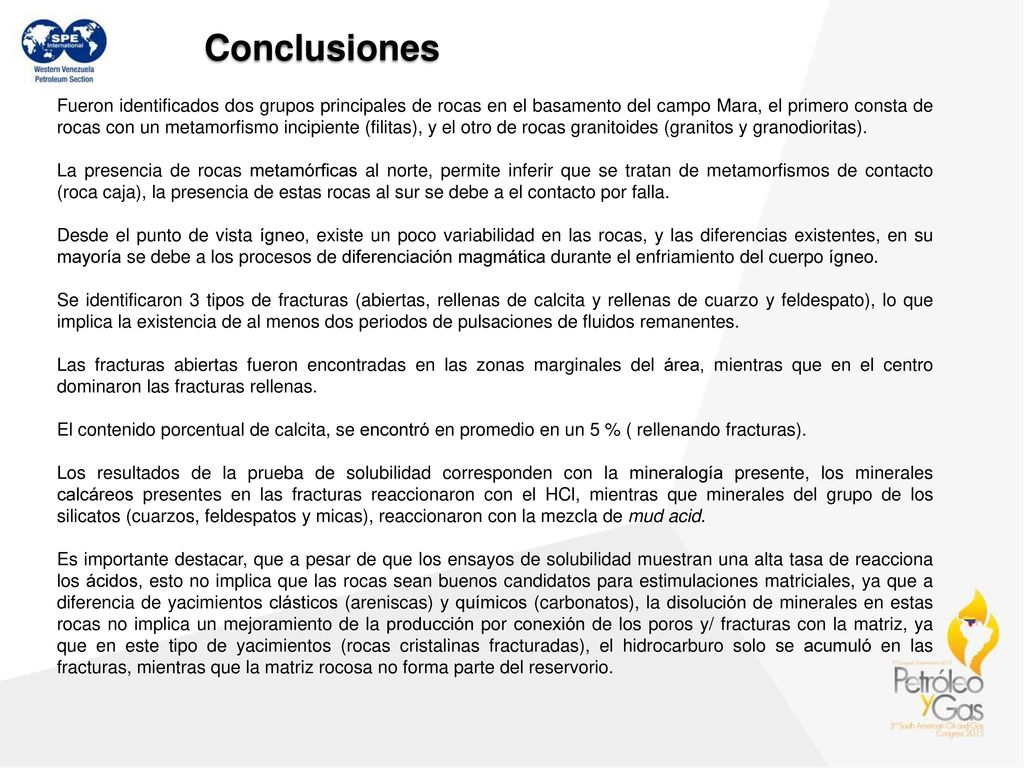

22 Conclusiones Fueron identificados dos grupos principales de rocas en el basamento del campo Mara, el primero consta de rocas con un metamorfismo incipiente (filitas), y el otro de rocas granitoides (granitos y granodioritas). La presencia de rocas metamórficas al norte, permite inferir que se tratan de metamorfismos de contacto (roca caja), la presencia de estas rocas al sur se debe a el contacto por falla. Desde el punto de vista ígneo, existe un poco variabilidad en las rocas, y las diferencias existentes, en su mayoría se debe a los procesos de diferenciación magmática durante el enfriamiento del cuerpo ígneo. Se identificaron 3 tipos de fracturas (abiertas, rellenas de calcita y rellenas de cuarzo y feldespato), lo que implica la existencia de al menos dos periodos de pulsaciones de fluidos remanentes. Las fracturas abiertas fueron encontradas en las zonas marginales del área, mientras que en el centro dominaron las fracturas rellenas. El contenido porcentual de calcita, se encontró en promedio en un 5 % ( rellenando fracturas). Los resultados de la prueba de solubilidad corresponden con la mineralogía presente, los minerales calcáreos presentes en las fracturas reaccionaron con el HCl, mientras que minerales del grupo de los silicatos (cuarzos, feldespatos y micas), reaccionaron con la mezcla de mud acid. Es importante destacar, que a pesar de que los ensayos de solubilidad muestran una alta tasa de reacciona los ácidos, esto no implica que las rocas sean buenos candidatos para estimulaciones matriciales, ya que a diferencia de yacimientos clásticos (areniscas) y químicos (carbonatos), la disolución de minerales en estas rocas no implica un mejoramiento de la producción por conexión de los poros y/ fracturas con la matriz, ya que en este tipo de yacimientos (rocas cristalinas fracturadas), el hidrocarburo solo se acumuló en las fracturas, mientras que la matriz rocosa no forma parte del reservorio.
