1 Transferencia de Datos
Ashtech Solutions Transferencia de Datos

2 Transferencia de Datos

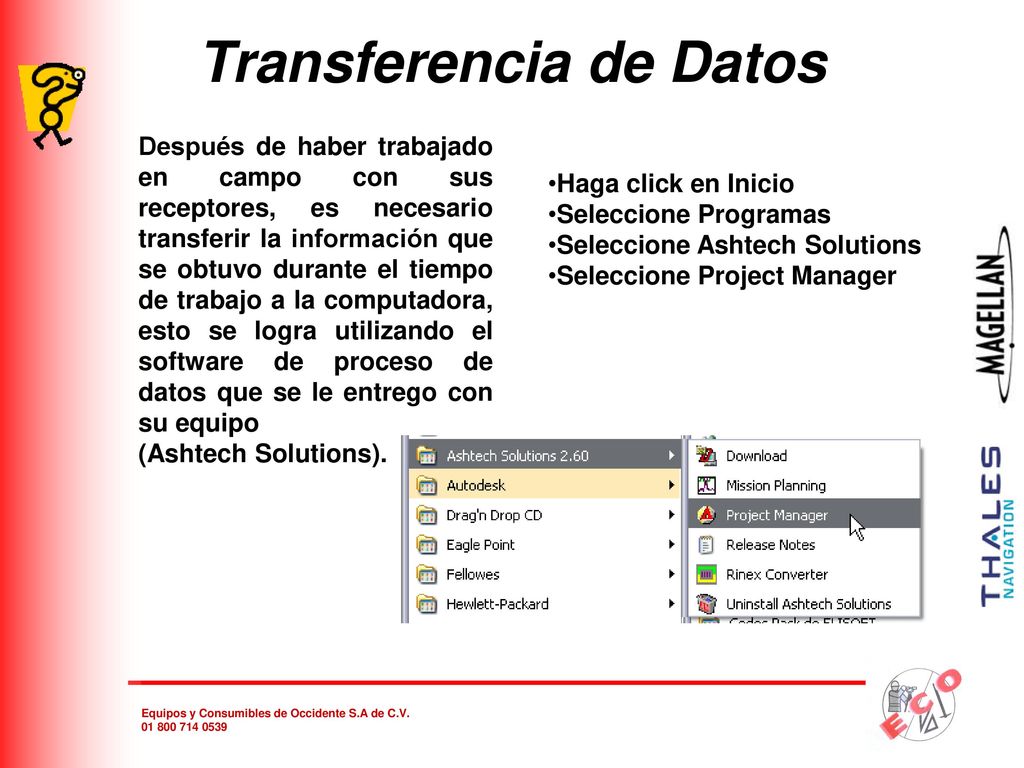

Después de haber trabajado en campo con sus receptores, es necesario transferir la información que se obtuvo durante el tiempo de trabajo a la computadora, esto se logra utilizando el software de proceso de datos que se le entrego con su equipo (Ashtech Solutions). Haga click en Inicio Seleccione Programas Seleccione Ashtech Solutions Seleccione Project Manager

3 Transferencia de Datos

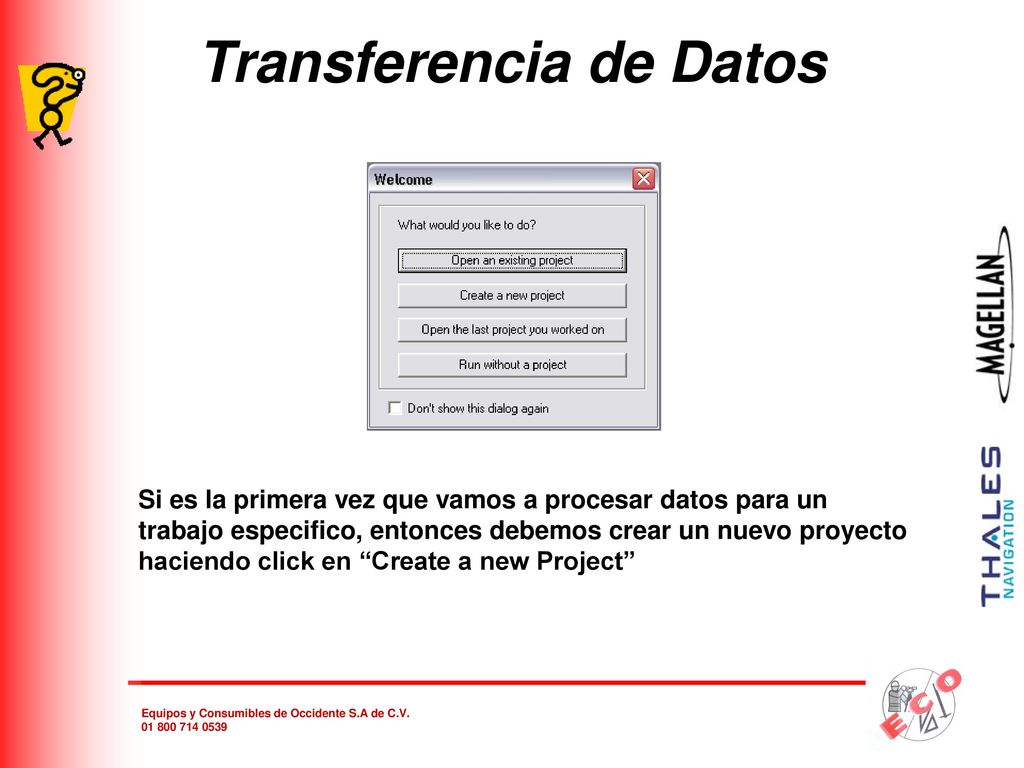

Si es la primera vez que vamos a procesar datos para un trabajo especifico, entonces debemos crear un nuevo proyecto haciendo click en “Create a new Project”

4 Transferencia de Datos

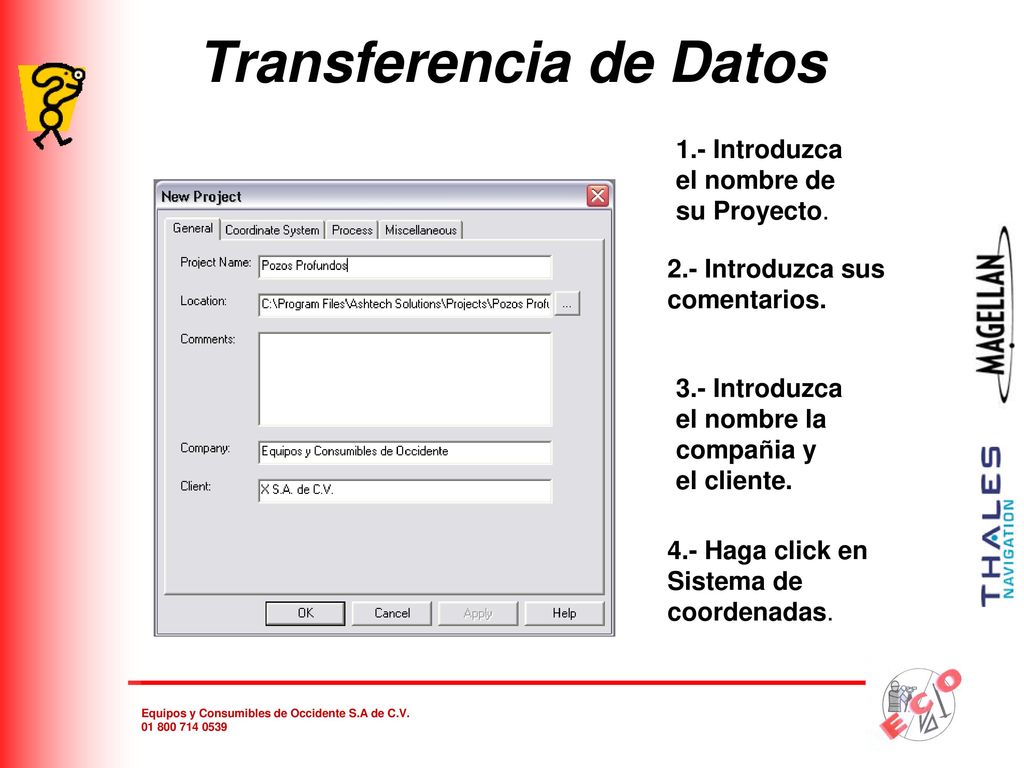

1.- Introduzca el nombre de su Proyecto. 2.- Introduzca sus comentarios. 3.- Introduzca el nombre la compañia y el cliente. 4.- Haga click en Sistema de coordenadas.

5 Transferencia de Datos
Seleccione el tipo de sistema con el que va a trabajar, asi como las opciones correspondientes al mismo, y de Click en “ Process ”

6 Transferencia de Datos

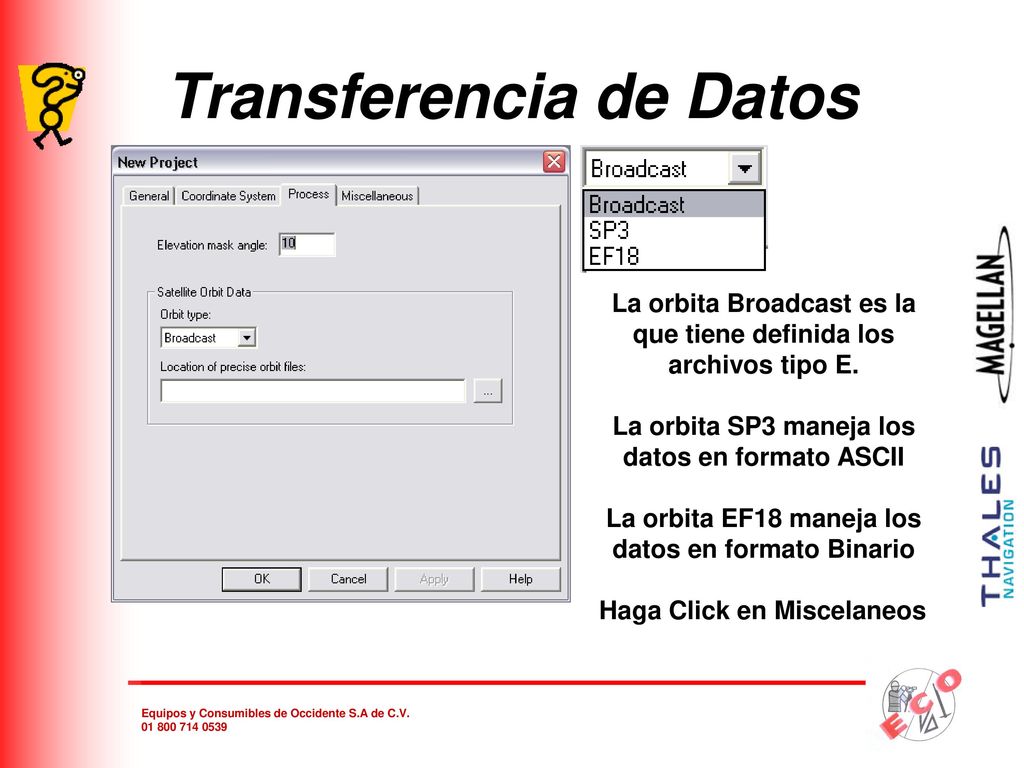

La orbita Broadcast es la que tiene definida los archivos tipo E. La orbita SP3 maneja los datos en formato ASCII La orbita EF18 maneja los datos en formato Binario Haga Click en Miscelaneos

7 Transferencia de Datos

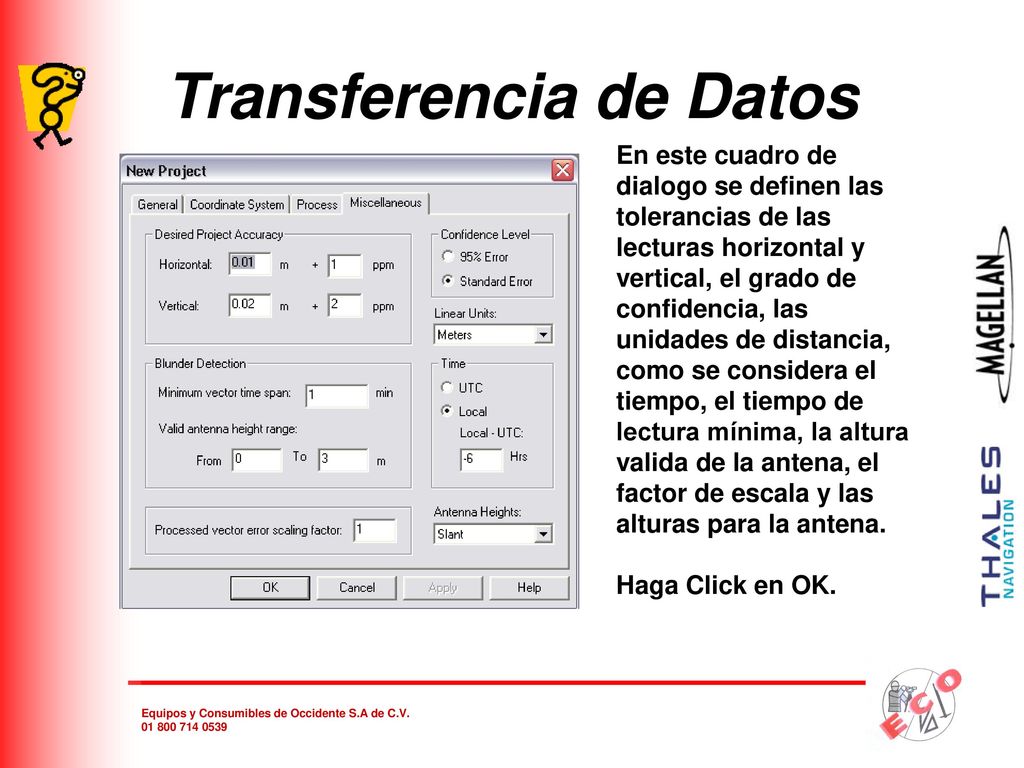

En este cuadro de dialogo se definen las tolerancias de las lecturas horizontal y vertical, el grado de confidencia, las unidades de distancia, como se considera el tiempo, el tiempo de lectura mínima, la altura valida de la antena, el factor de escala y las alturas para la antena. Haga Click en OK.

8 Transferencia de Datos

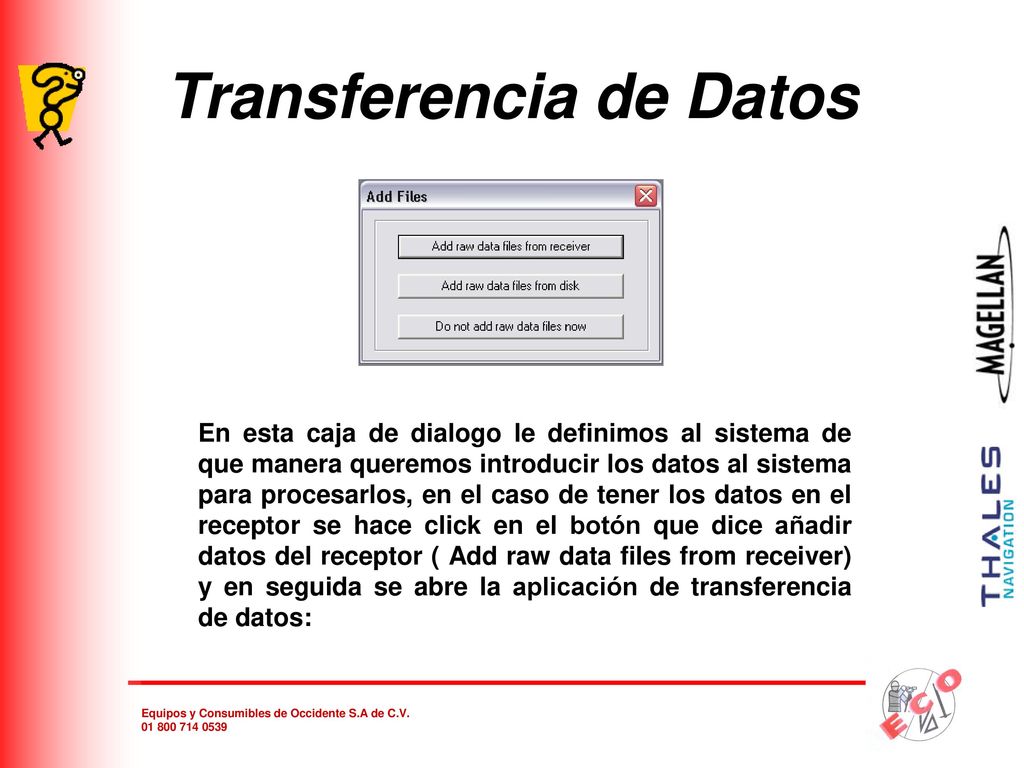

En esta caja de dialogo le definimos al sistema de que manera queremos introducir los datos al sistema para procesarlos, en el caso de tener los datos en el receptor se hace click en el botón que dice añadir datos del receptor ( Add raw data files from receiver) y en seguida se abre la aplicación de transferencia de datos:

9 Transferencia de Datos

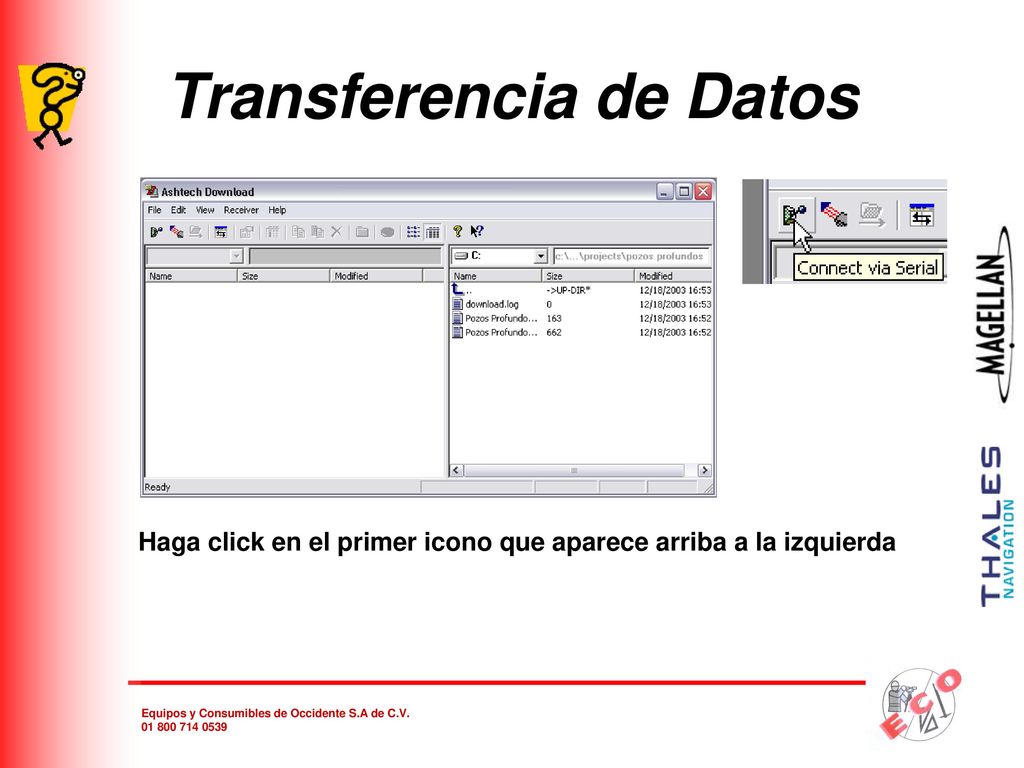

Haga click en el primer icono que aparece arriba a la izquierda

10 Transferencia de Datos

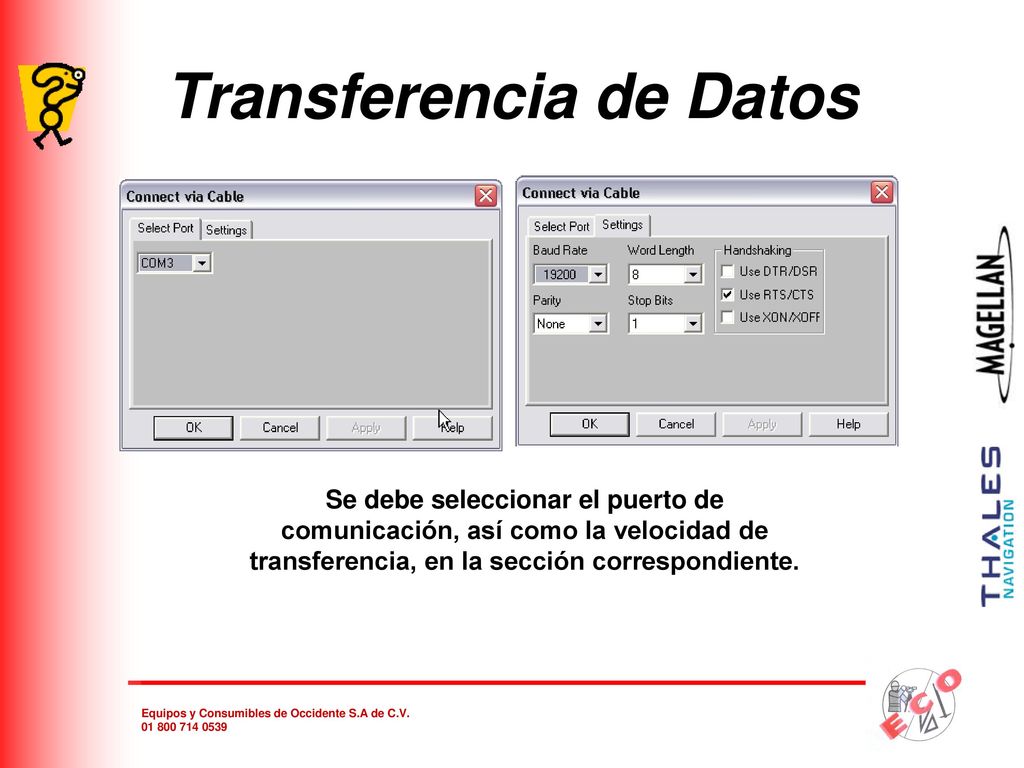

Se debe seleccionar el puerto de comunicación, así como la velocidad de transferencia, en la sección correspondiente.

11 Transferencia de Datos

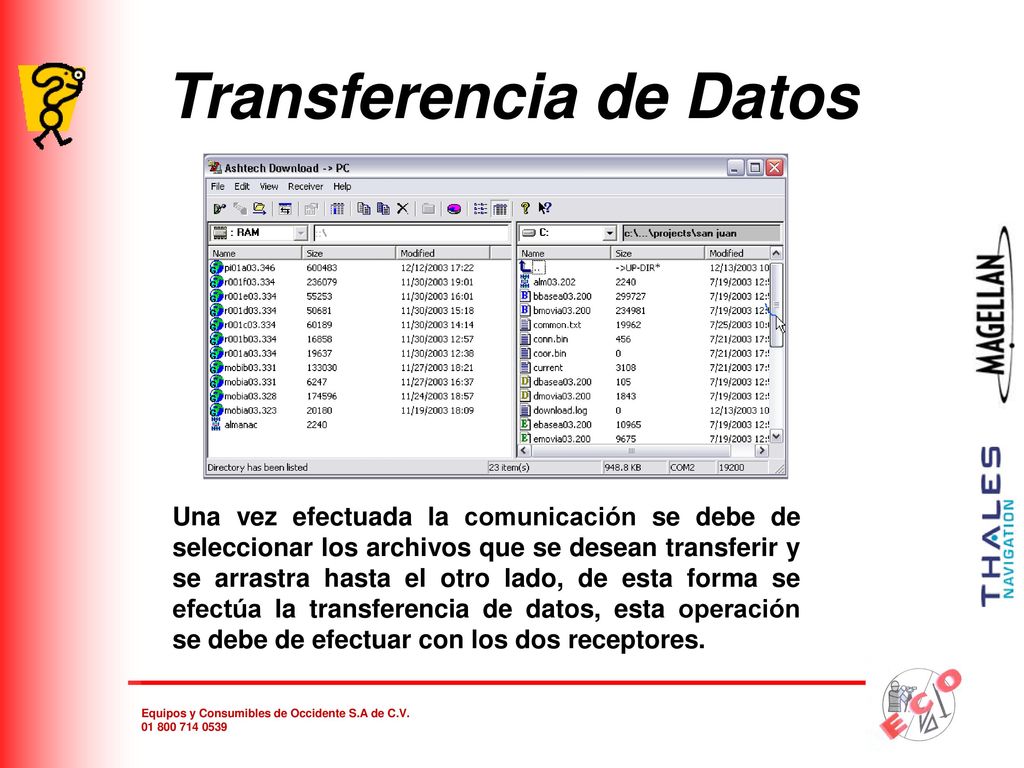

Una vez efectuada la comunicación se debe de seleccionar los archivos que se desean transferir y se arrastra hasta el otro lado, de esta forma se efectúa la transferencia de datos, esta operación se debe de efectuar con los dos receptores.
