1 CI 52A Métodos Constructivos
Unidad 2 Clase Nº 10

2 Motores Las máquinas han hecho posible construir obras cada vez más grandes y complejas. Los motores proporcionan la potencia necesaria para que las máquinas ejecuten las funciones para las cuales han sido diseñadas.

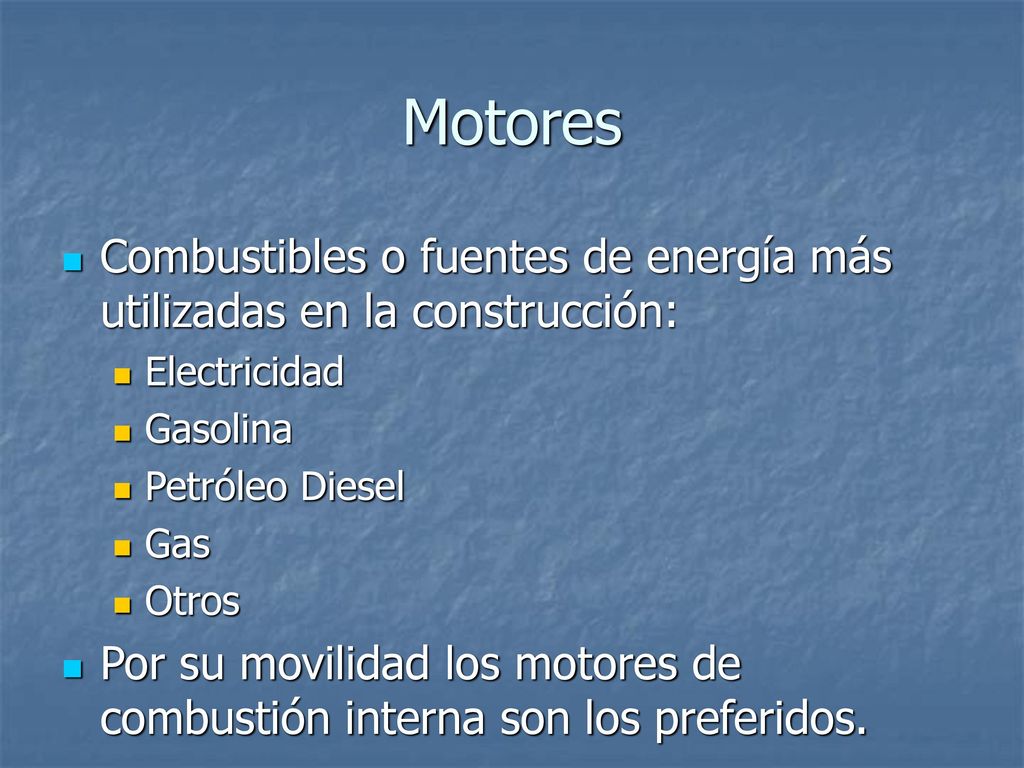

3 Motores Combustibles o fuentes de energía más utilizadas en la construcción: Electricidad Gasolina Petróleo Diesel Gas Otros Por su movilidad los motores de combustión interna son los preferidos.

4 Motores de Combustión Interna
COMBUSTIBLE BENCINA PETRÓLEO Nº DE CICLOS 2 TIEMPOS √ 4 TIEMPOS

5 Motores de Combustión Interna
Según número y disposición de los cilindros En Línea En “V” Plano o Boxer

6 Motor Bencinero Componentes Básicos 1/2 Block Carter Culata Cilindros
Carburador Inyectores

7 Motor Bencinero Componentes Básicos 2/2 Pistones Bielas Válvulas
Cigüeñal

8 Motor Bencinero 4 Tiempos 2 Tiempos Admisión Compresión Potencia
Escape 2 Tiempos Admisión-Compresión Potencia-Escape

9 Motor Diesel Mayor relación de compresión
Inyección directa de combustible No tiene bujía Menor velocidad de giro (RPM) Mayor duración Combustible más barato

10 Fórmula Aproximada de la Potencia
Unidades de Potencia = F/T La determinación exacta de la potencia de un motor se hace en un banco de pruebas y puede ser medida con o sin accesorios (SAE o DIN)

11 Ejemplo Motor Diesel (2,7litros) Motor Bencinero (2,0litros)

12 Turbocompresores

13 Transmisión La transmisión se encarga de aprovechar y llevar la potencia del motor hasta las unidades motrices . D d

14 Tipos de Transmisión Los más usuales en maquinarias de construcción:
Mecánica Con convertidor de torque Hidráulica.

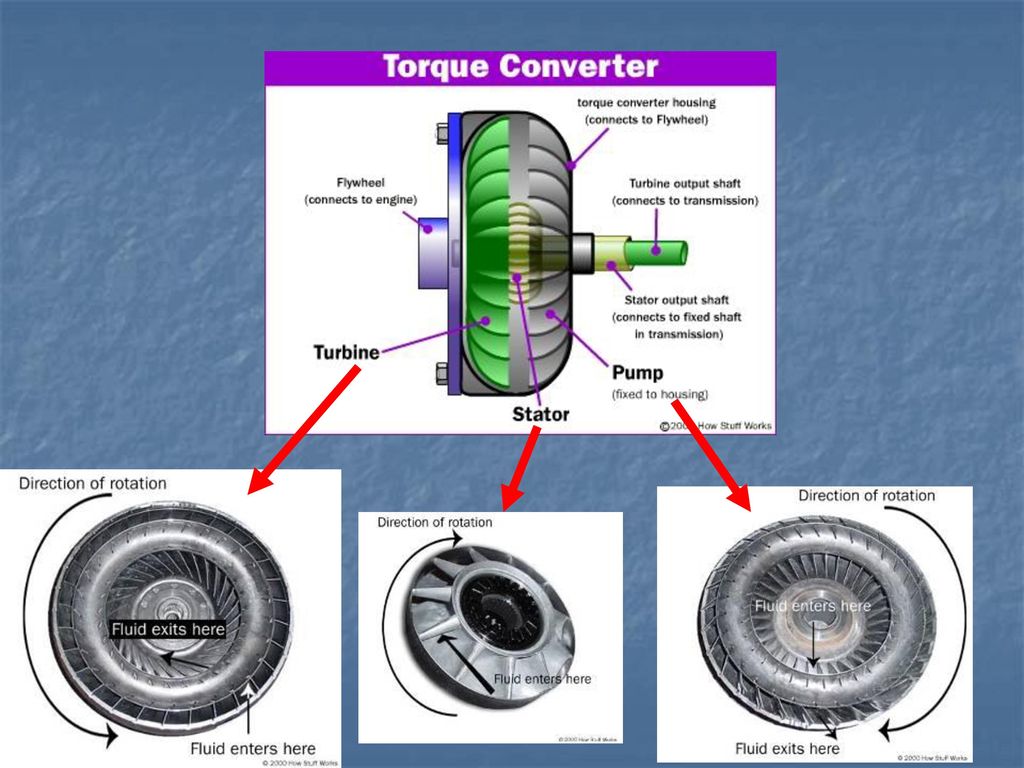

15

16 Convertidor de Torque v/s Transmisión Mecánica
Convertidor permite mantener el motor en el rango de funcionamiento óptimo. Convertidor evita que los impactos en los elementos motrices afecten el funcionamiento del motor. Convertidor tiene mayores pérdidas, por lo tanto, tiene mayor consumo de combustible.

17 Transmisión Hidráulica
Conexión Mecánica Conexión Hidráulica

18 Transmisión Hidráulica
Similar a transmisión con convertidor de torque Evita impactos Mantiene régimen óptimo del motor El control se ejerce a través de válvulas fáciles de manipular, por lo que se tiene mayor control.
