1 Pipelining Datapath y control

2 Pipelined Datapath El datapath de la CPU secuencial se puede reusar.
Se separa en 5 partes: IF – instruction fetch. ID – instruction decode and register file read. EX – execution or address calculation. MEM – data memory access. WB – write back. Universidad de Sonora Arquitectura de Computadoras

3 Pipelined Datapath Fuente: COD 5, p. 287 Universidad de Sonora
Arquitectura de Computadoras

4 Pipelined Datapath Las instrucciones y los datos se mueven de izquierda a derecha. Dos excepciones: Etapa WB – el resultado se escribe en el banco de registros. La selección del siguiente valor del PC. PC + 4 (no hubo brinco). PC + offset (si hubo brinco) Universidad de Sonora Arquitectura de Computadoras

5 Pipelined Datapath Se colocan registros entre cada etapa.
Sirven para pasar valores de una etapa a otra. Hay 4 registros: IF/ID. ID/EX. EX/MEM. MEM/WB. Universidad de Sonora Arquitectura de Computadoras

6 Pipelined Datapath Fuente: COD 5, p. 296. Universidad de Sonora
Arquitectura de Computadoras

7 Ejemplo Mostrar como avanza una instrucción lw en el datapath.
Imágenes del COD 5, p. 291 – 293. Universidad de Sonora Arquitectura de Computadoras

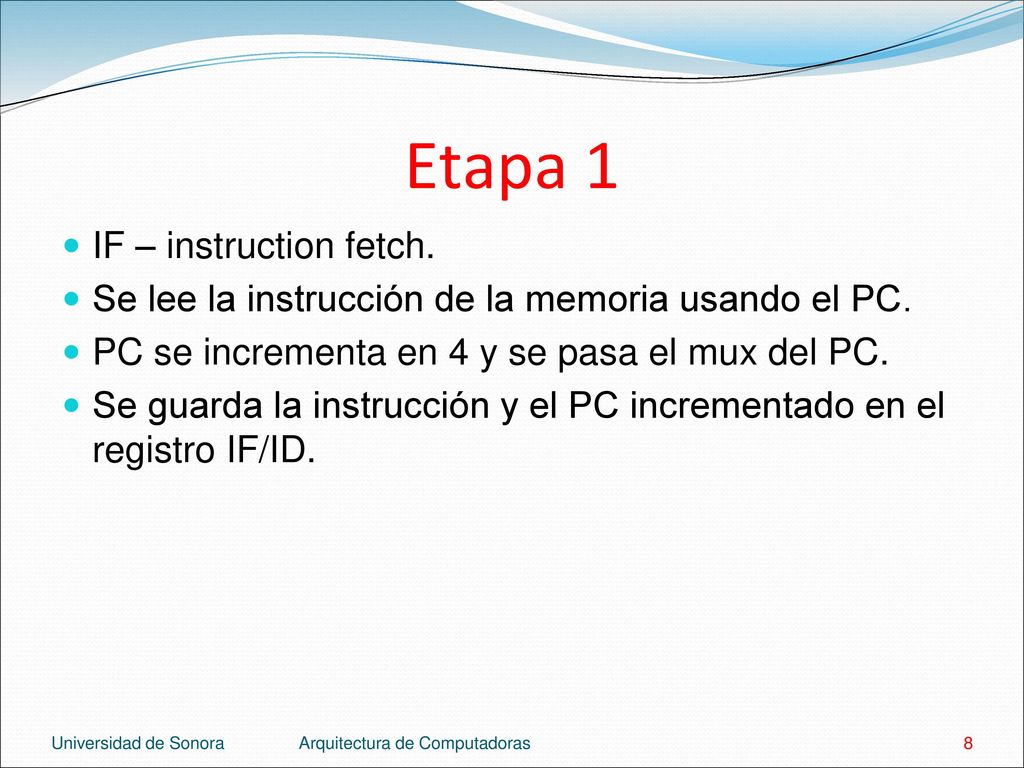

8 Etapa 1 IF – instruction fetch.
Se lee la instrucción de la memoria usando el PC. PC se incrementa en 4 y se pasa el mux del PC. Se guarda la instrucción y el PC incrementado en el registro IF/ID. Universidad de Sonora Arquitectura de Computadoras

9 Ejemplo Etapa 1 Universidad de Sonora Arquitectura de Computadoras

10 Etapa 2 ID – instruction decode and register file read.
Se lee el registro base en el banco de registros. Se obtiene el offset (dos bytes más bajos de la instrucción). Se extiende el offset a 4 bytes (32 bits) usando el extensor de signo. Se guarda el PC, el registro base y el offset extendido en el registro ID/EX. Universidad de Sonora Arquitectura de Computadoras

11 Ejemplo Etapa 2 Universidad de Sonora Arquitectura de Computadoras

12 Etapa 3 EX – execute or address calculation.
La ALU suma el registro base más el offset. Se guarda el resultado en el registro EX/MEM. Notar que las demás partes del registro EX/MEM almacenan datos que no se van a usar. Universidad de Sonora Arquitectura de Computadoras

13 Ejemplo Etapa 3 Universidad de Sonora Arquitectura de Computadoras

14 Etapa 4 MEM – memory access.
Se lee la memoria de datos en la dirección registro base + offset. Se guarda el resultado en el registro MEM/WB. Universidad de Sonora Arquitectura de Computadoras

15 Ejemplo Etapa 4 Universidad de Sonora Arquitectura de Computadoras

16 Etapa 5 WB – write back. Lee el dato del registro MEM/WB y lo guarda en el banco de registros. Universidad de Sonora Arquitectura de Computadoras

17 Ejemplo Etapa 5 Universidad de Sonora Arquitectura de Computadoras

18 Conclusión Partes del datapath usadas por lw (COD 5, p. 297).
Universidad de Sonora Arquitectura de Computadoras

19 Otro ejemplo Mostrar como avanza una instrucción sw en el datapath.
Imágenes del COD 5, p. 294 – 295. La etapa IF es igual que para lw. La etapa ID es casi igual que para lw. La diferencia es que sw tiene que leer dos registros: el registro fuente y el registro base. sw $r1, offset($r2) Los valores de r1 y r2 se leen en el banco de registros. Universidad de Sonora Arquitectura de Computadoras

20 Etapa 3 EX – execute or address calculation.
Parecida a lw: la ALU suma el registro base más el offset. La diferencia es que es que hay que guardar registro fuente en el registro EX/MEM. Universidad de Sonora Arquitectura de Computadoras

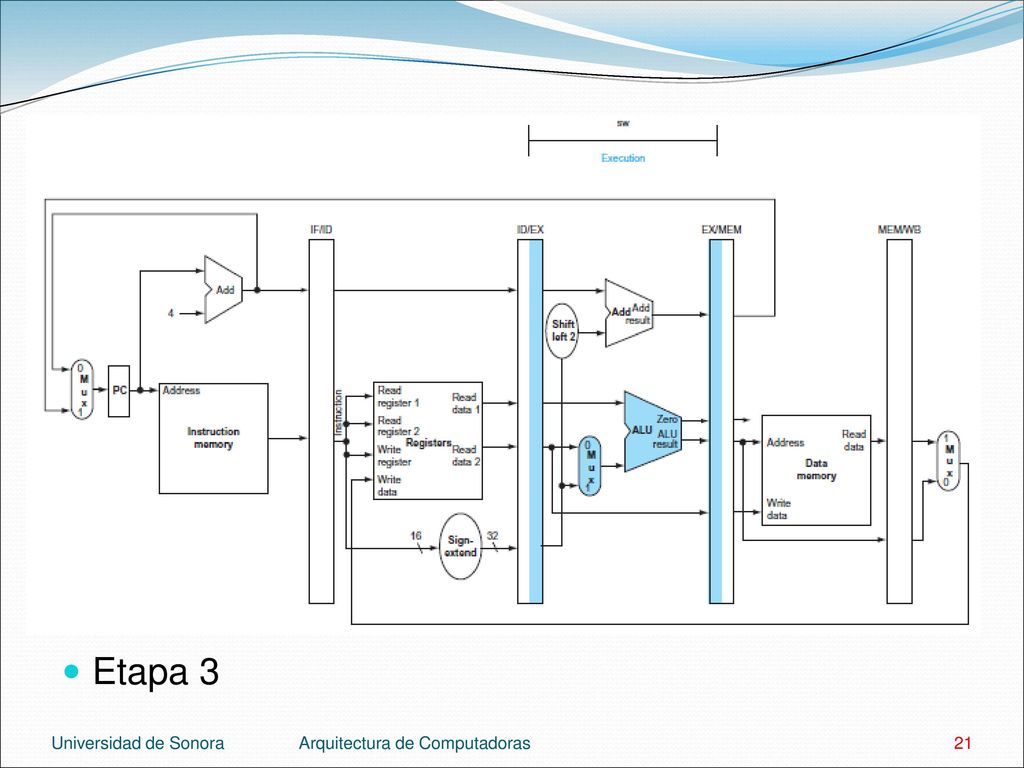

21 Otro ejemplo Etapa 3 Universidad de Sonora
Arquitectura de Computadoras

22 Etapa 4 MEM – memory access.
El valor del registro fuente se escribe en la memoria de datos en la dirección registro base + offset. Universidad de Sonora Arquitectura de Computadoras

23 Otro ejemplo Etapa 4 Universidad de Sonora
Arquitectura de Computadoras

24 Etapa 5 WB – write back. El store no hace nada. Universidad de Sonora
Arquitectura de Computadoras

25 Otro ejemplo Etapa 5 Universidad de Sonora
Arquitectura de Computadoras

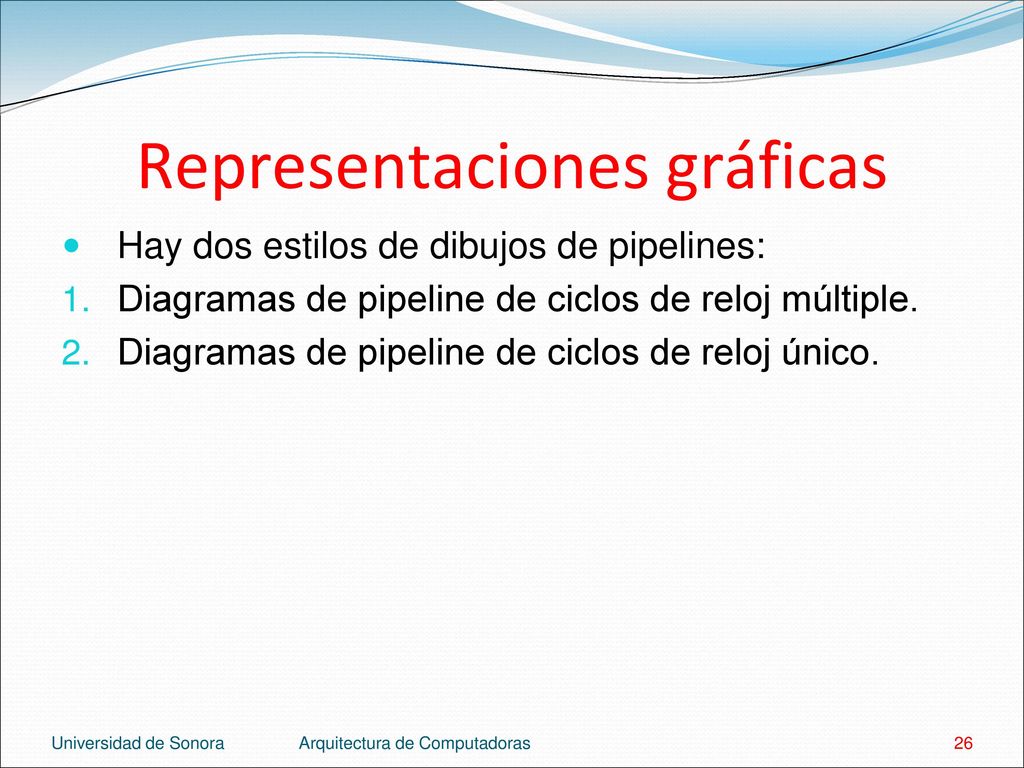

26 Representaciones gráficas
Hay dos estilos de dibujos de pipelines: Diagramas de pipeline de ciclos de reloj múltiple. Diagramas de pipeline de ciclos de reloj único. Universidad de Sonora Arquitectura de Computadoras

27 Ejemplo Considerar el siguiente código: lw $10 20($1) sub $11 $2 $3
add $12 $4 $13 24($1) $14 $5 $6 Universidad de Sonora Arquitectura de Computadoras

28 Ciclo múltiple moderno
Fuente COD 5, p. 298 Universidad de Sonora Arquitectura de Computadoras

29 Ciclo múltiple tradicional
Fuente: COD 5, p. 299 Universidad de Sonora Arquitectura de Computadoras

30 Ciclo único Fuente: COD 5, p. 299 Universidad de Sonora
Arquitectura de Computadoras

31 Pipelined Control Las señales de control son las mismas que las de la CPU secuencial. Ahora se agrupan según la etapa del pipeline. Las primeras dos etapas, IF e ID, no tienen señales de control. Se necesitan pasar las señales entre etapas. Los registros del pipeline se extienden para incluir esa información. Universidad de Sonora Arquitectura de Computadoras

32 Pipelined Datapath Fuente: COD 5, p. 301 Universidad de Sonora
Arquitectura de Computadoras

33 Tabla de control de la ALU
Fuente: COD 5, p. 301 Universidad de Sonora Arquitectura de Computadoras

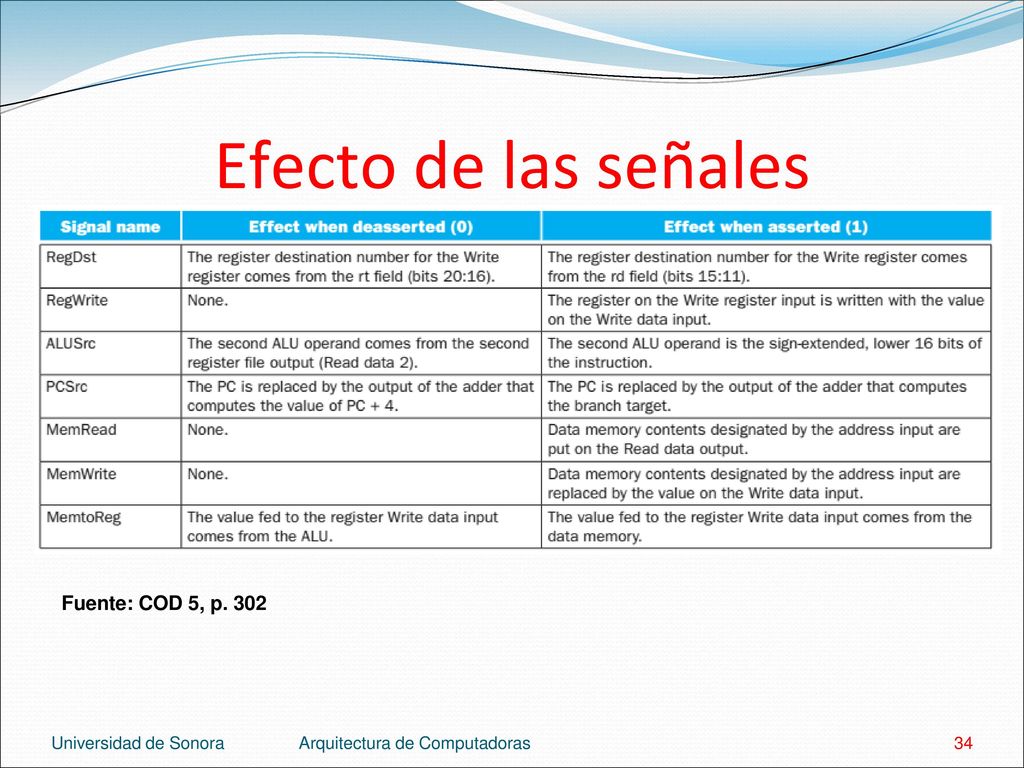

34 Efecto de las señales Fuente: COD 5, p. 302 Universidad de Sonora
Arquitectura de Computadoras

35 Señales de control por etapa
Fuente: COD 5, p. 302 Universidad de Sonora Arquitectura de Computadoras

36 Líneas de control Fuente: COD 5, p. 303 Universidad de Sonora
Arquitectura de Computadoras

37 Pipelined datapath con control
Fuente: COD 5, p. 304 Universidad de Sonora Arquitectura de Computadoras
