Tipos de Red según el medio

Presentación del tema: "Tipos de Red según el medio"— Transcripción de la presentación:

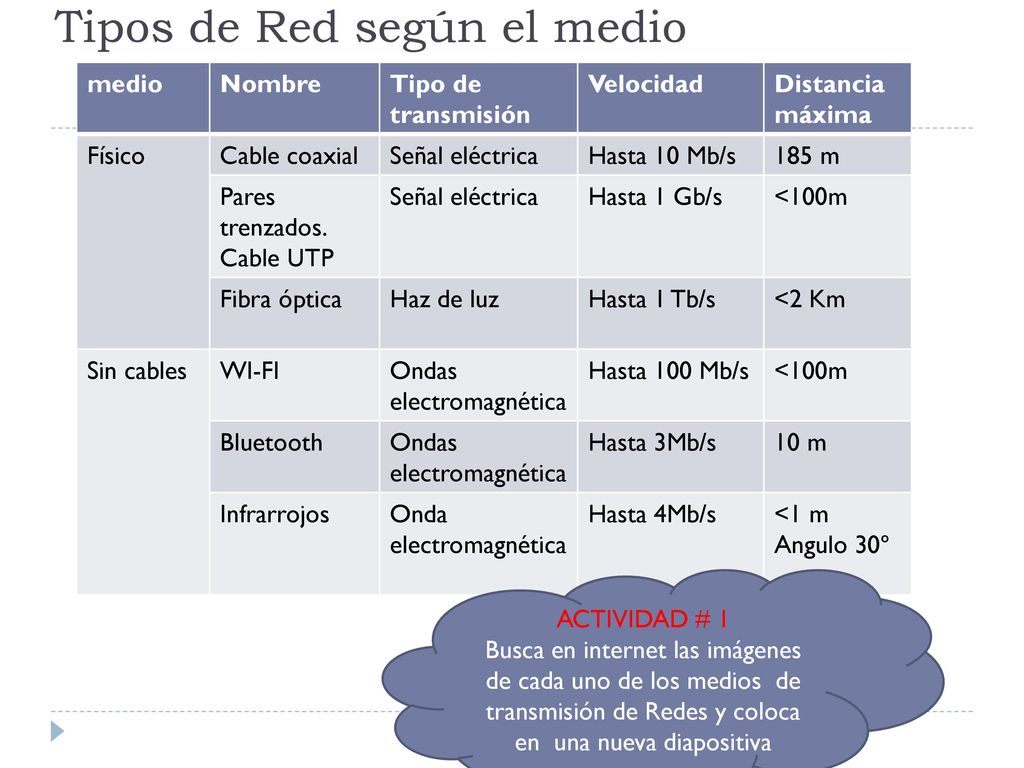

1 Tipos de Red según el medio
Nombre Tipo de transmisión Velocidad Distancia máxima Físico Cable coaxial Señal eléctrica Hasta 10 Mb/s 185 m Pares trenzados. Cable UTP Hasta 1 Gb/s <100m Fibra óptica Haz de luz Hasta 1 Tb/s <2 Km Sin cables WI-FI Ondas electromagnética Hasta 100 Mb/s Bluetooth Hasta 3Mb/s 10 m Infrarrojos Onda electromagnética Hasta 4Mb/s <1 m Angulo 30º ACTIVIDAD # 1 Busca en internet las imágenes de cada uno de los medios de transmisión de Redes y coloca en una nueva diapositiva

2 Tipos de Redes según su Topología
Redes en bus: Comparten canal de transmisión Fallo en cable central, perdida de red. Acumulación de datos.

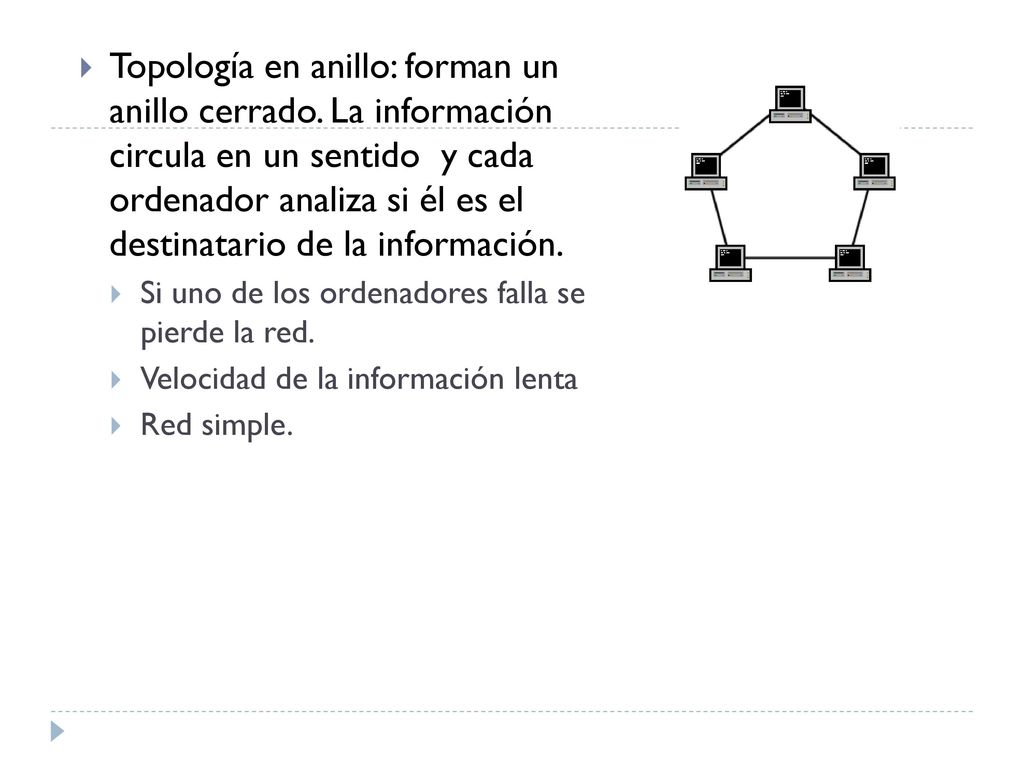

3 Topología en anillo: forman un anillo cerrado
Topología en anillo: forman un anillo cerrado. La información circula en un sentido y cada ordenador analiza si él es el destinatario de la información. Si uno de los ordenadores falla se pierde la red. Velocidad de la información lenta Red simple.

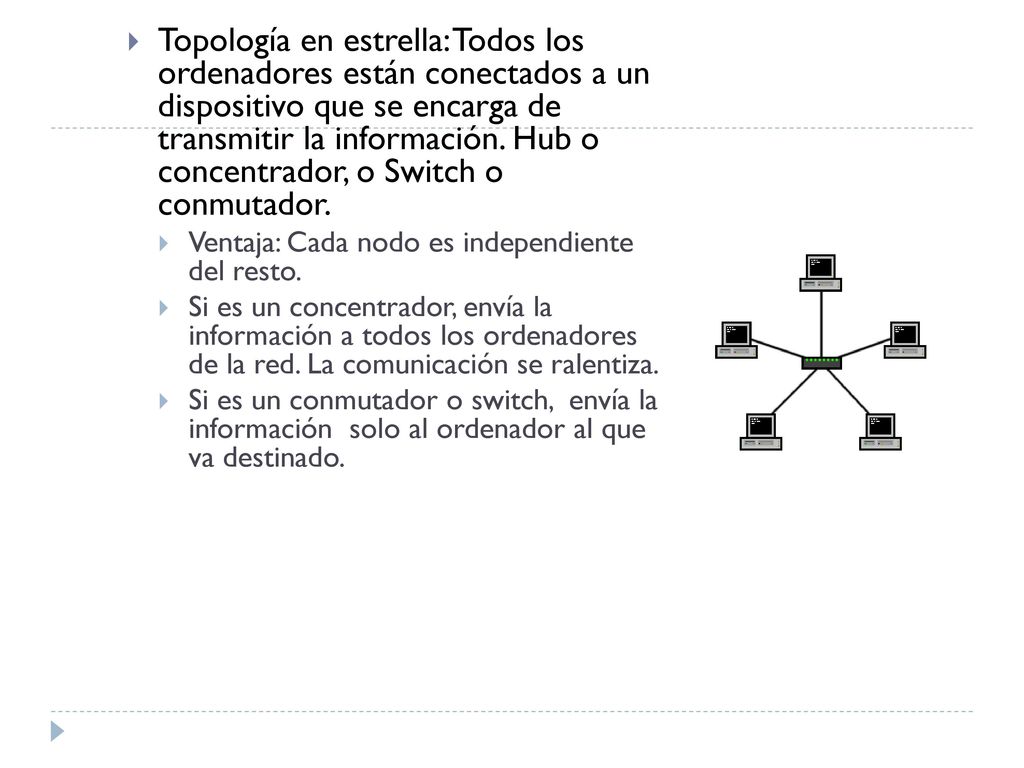

4 Topología en estrella: Todos los ordenadores están conectados a un dispositivo que se encarga de transmitir la información. Hub o concentrador, o Switch o conmutador. Ventaja: Cada nodo es independiente del resto. Si es un concentrador, envía la información a todos los ordenadores de la red. La comunicación se ralentiza. Si es un conmutador o switch, envía la información solo al ordenador al que va destinado.

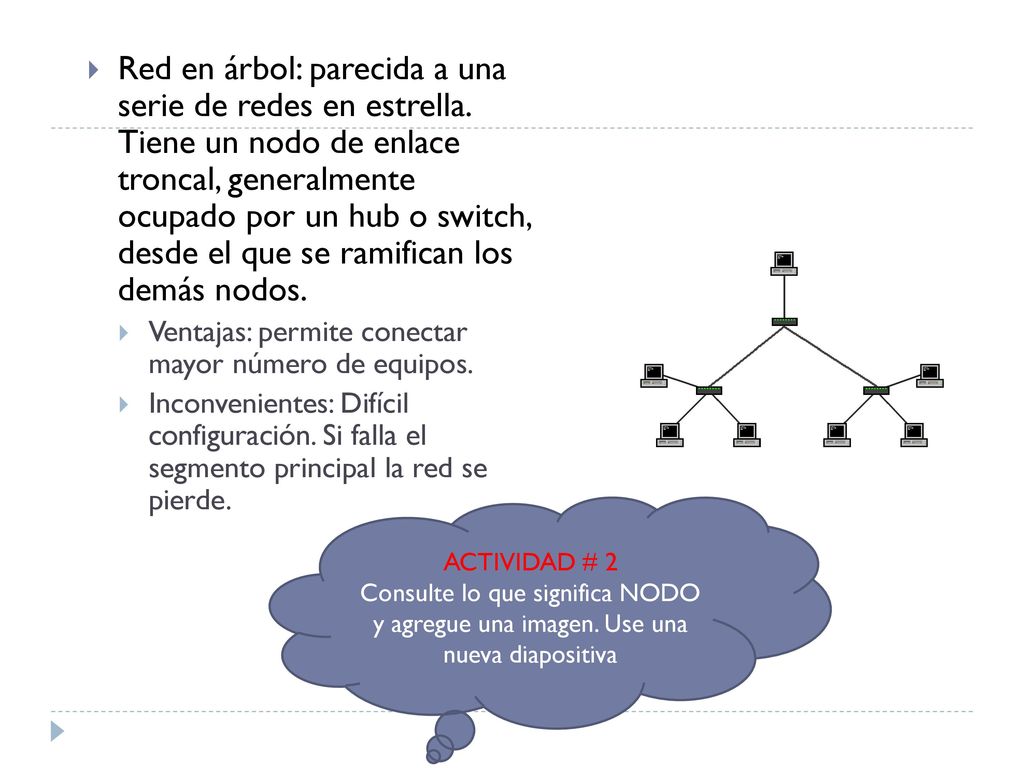

5 Red en árbol: parecida a una serie de redes en estrella
Red en árbol: parecida a una serie de redes en estrella. Tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos. Ventajas: permite conectar mayor número de equipos. Inconvenientes: Difícil configuración. Si falla el segmento principal la red se pierde. ACTIVIDAD # 2 Consulte lo que significa NODO y agregue una imagen. Use una nueva diapositiva

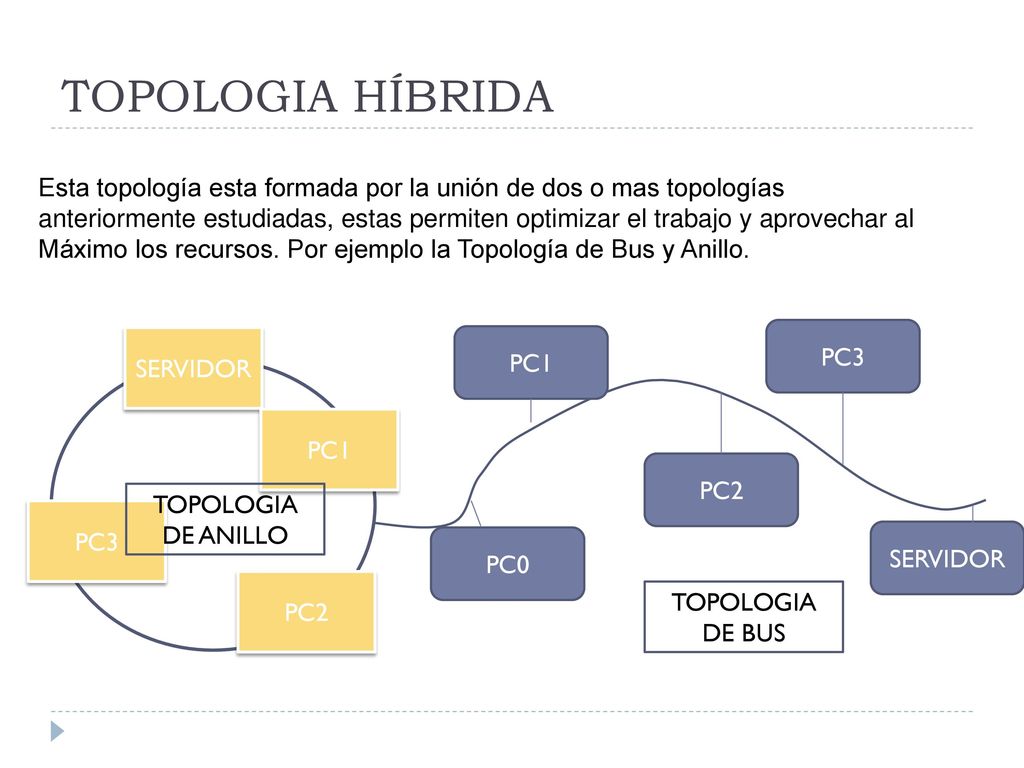

6 TOPOLOGIA HÍBRIDA Esta topología esta formada por la unión de dos o mas topologías anteriormente estudiadas, estas permiten optimizar el trabajo y aprovechar al Máximo los recursos. Por ejemplo la Topología de Bus y Anillo. PC3 SERVIDOR PC1 PC1 PC2 TOPOLOGIA DE ANILLO PC3 PC0 SERVIDOR PC2 TOPOLOGIA DE BUS

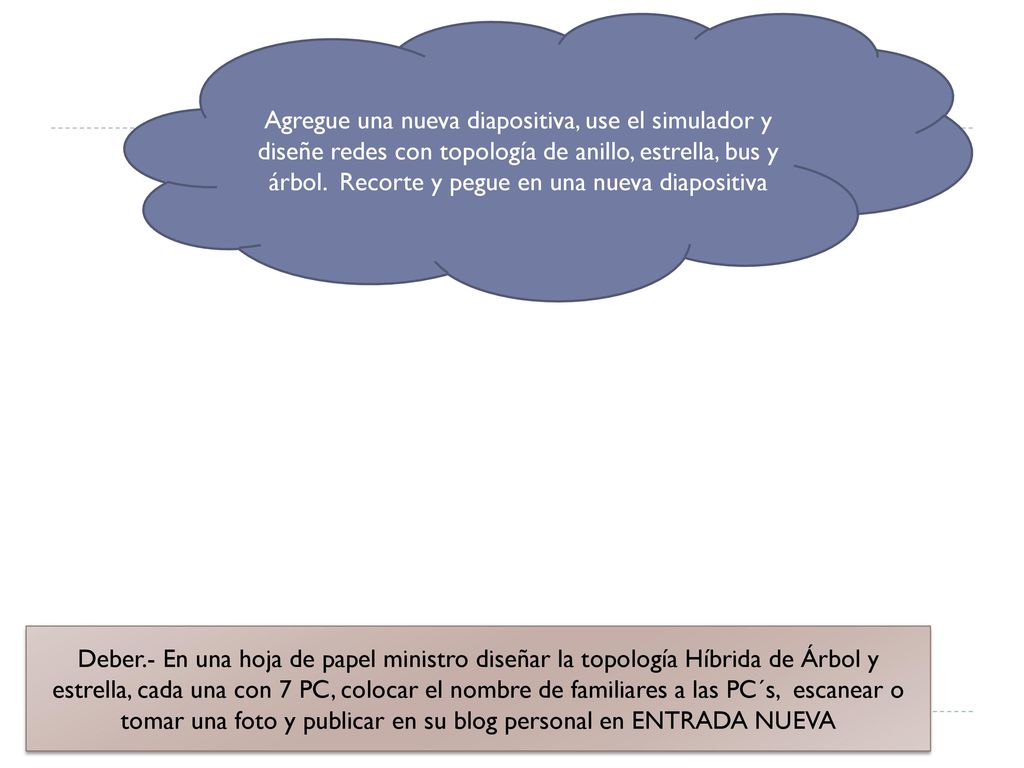

7 Agregue una nueva diapositiva, use el simulador y diseñe redes con topología de anillo, estrella, bus y árbol. Recorte y pegue en una nueva diapositiva Deber.- En una hoja de papel ministro diseñar la topología Híbrida de Árbol y estrella, cada una con 7 PC, colocar el nombre de familiares a las PC´s, escanear o tomar una foto y publicar en su blog personal en ENTRADA NUEVA
