VII Convención Cubana de Ciencias de la Tierra

Presentación del tema: "VII Convención Cubana de Ciencias de la Tierra"— Transcripción de la presentación:

1 VII Convención Cubana de Ciencias de la Tierra
UTILIZACIÓN DEL SAMT DURANTE INVESTIGACIONES HIDROGEOLÓGICAS EN URUGUAY. AUTORES: Dr. Ing. Willy Roberto Rodríguez Miranda, MSc. MSc. Ing. Julián Andrés Ramos Dr. Ing. Orlando Carraz Hernández, MSc. Dr. Ing. Pablo Gamazo Departamento de Geociencias / Departamento del Agua. Cujae / UDelaR. Abril 2017

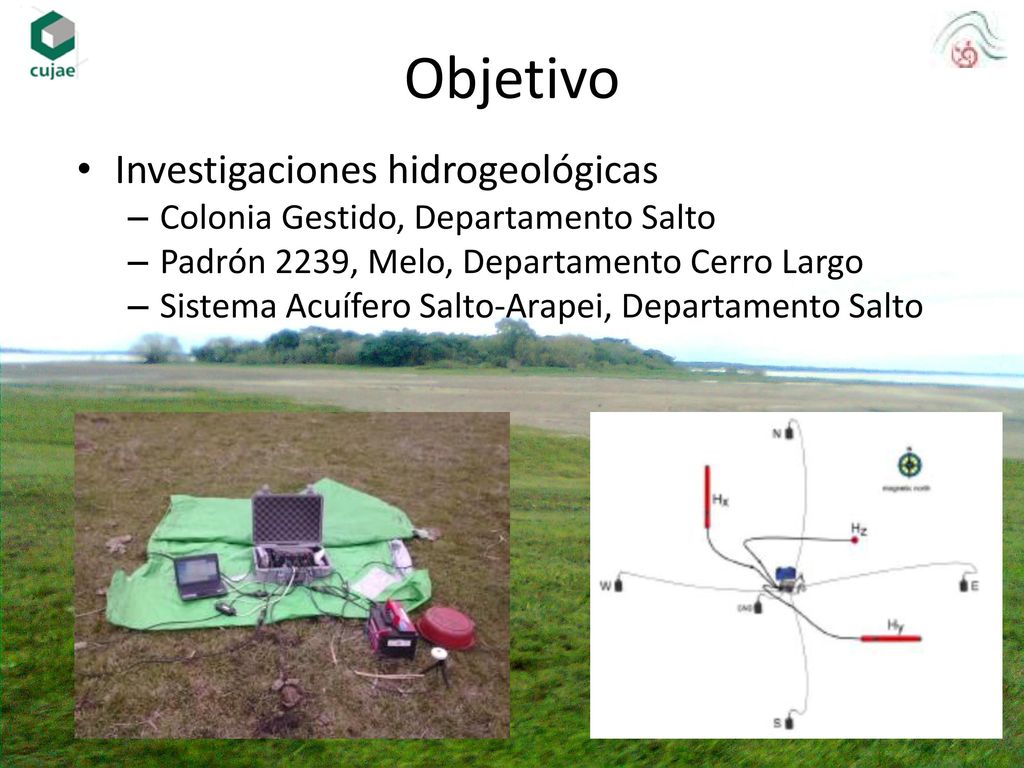

2 Objetivo Investigaciones hidrogeológicas
Colonia Gestido, Departamento Salto Padrón 2239, Melo, Departamento Cerro Largo Sistema Acuífero Salto-Arapei, Departamento Salto

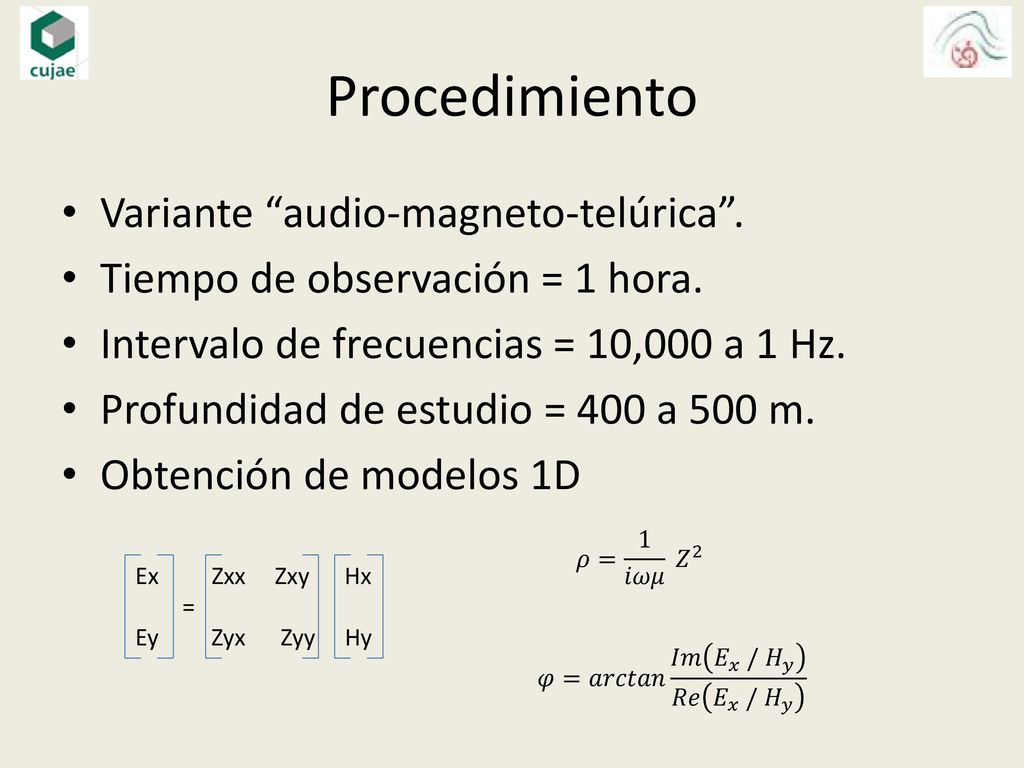

3 Procedimiento Variante “audio-magneto-telúrica”.
Tiempo de observación = 1 hora. Intervalo de frecuencias = 10,000 a 1 Hz. Profundidad de estudio = 400 a 500 m. Obtención de modelos 1D 𝜌= 1 𝑖𝜔𝜇 𝑍 2 Ex Zxx Zxy Hx = Ey Zyx Zyy Hy 𝜑=𝑎𝑟𝑐𝑡𝑎𝑛 𝐼𝑚 𝐸 𝑥 / 𝐻 𝑦 𝑅𝑒 𝐸 𝑥 / 𝐻 𝑦

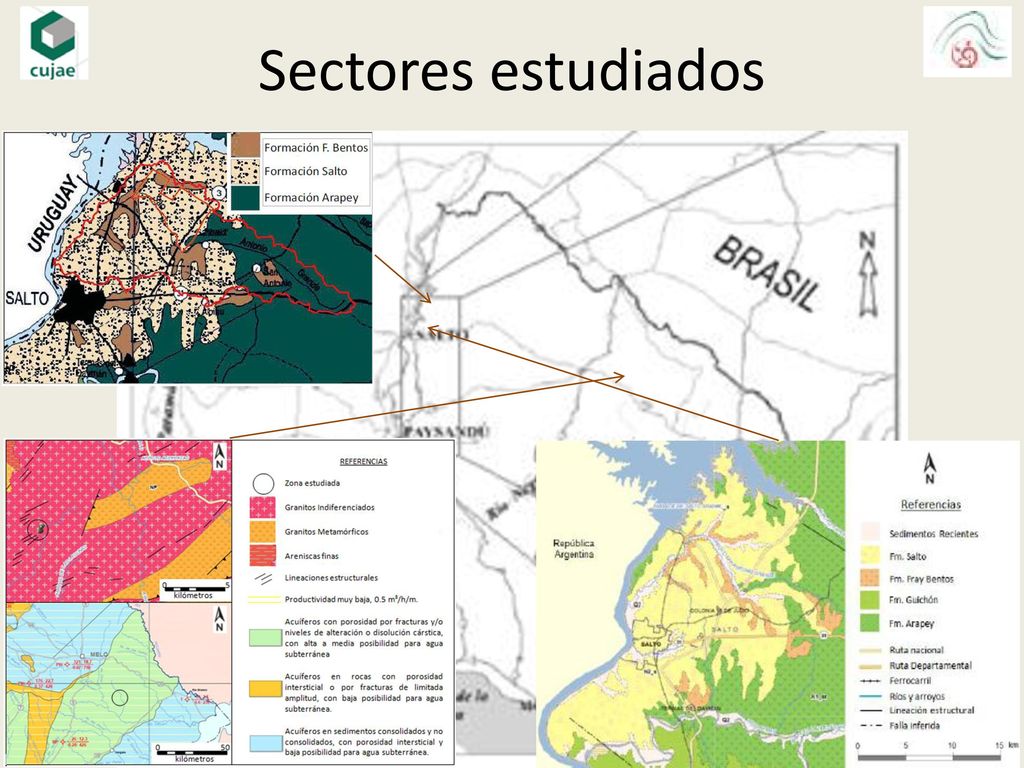

4 Sectores estudiados

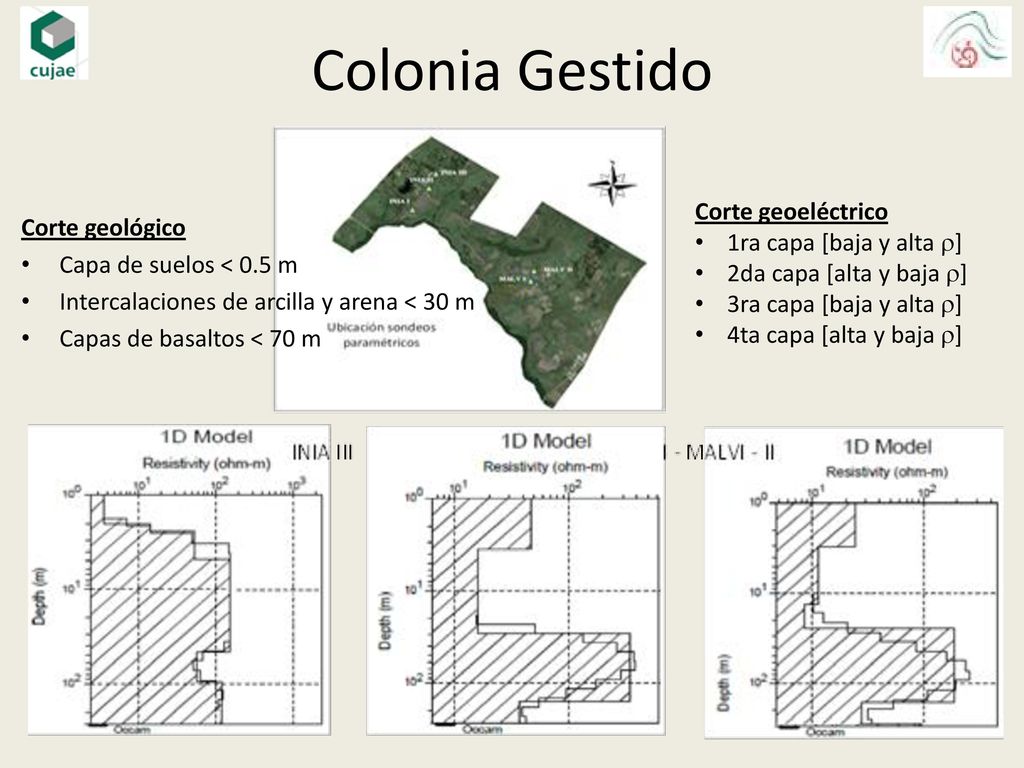

5 Colonia Gestido Corte geoeléctrico 1ra capa [baja y alta ]
2da capa [alta y baja ] 3ra capa [baja y alta ] 4ta capa [alta y baja ] Corte geológico Capa de suelos < 0.5 m Intercalaciones de arcilla y arena < 30 m Capas de basaltos < 70 m

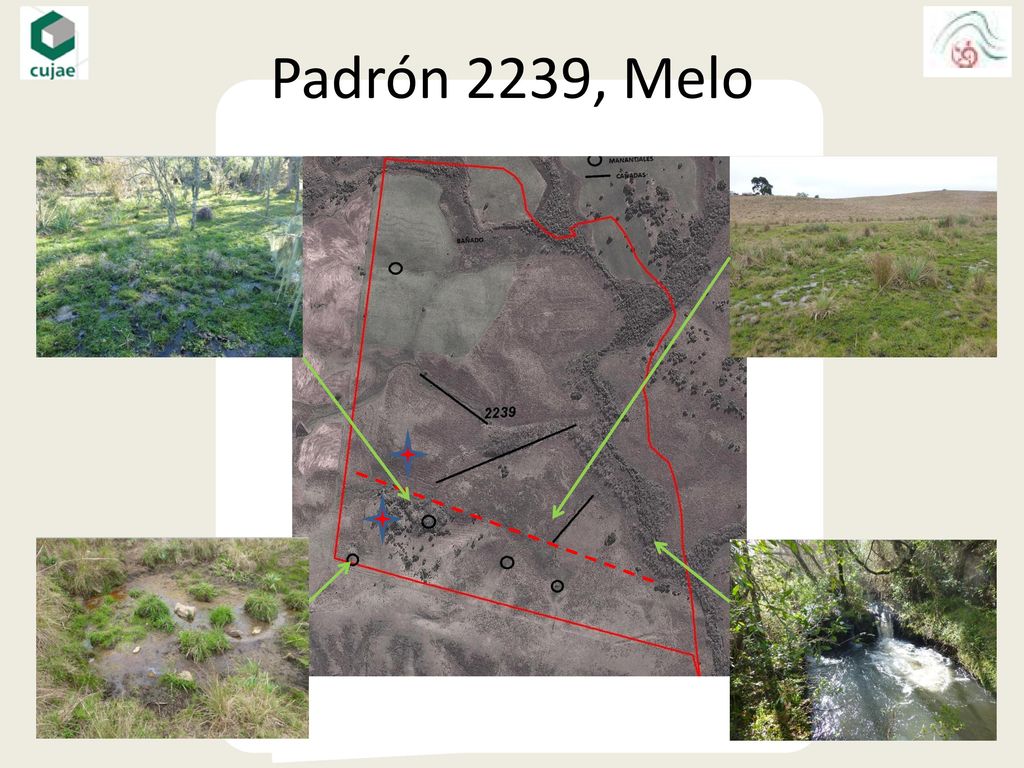

6 Padrón 2239, Melo

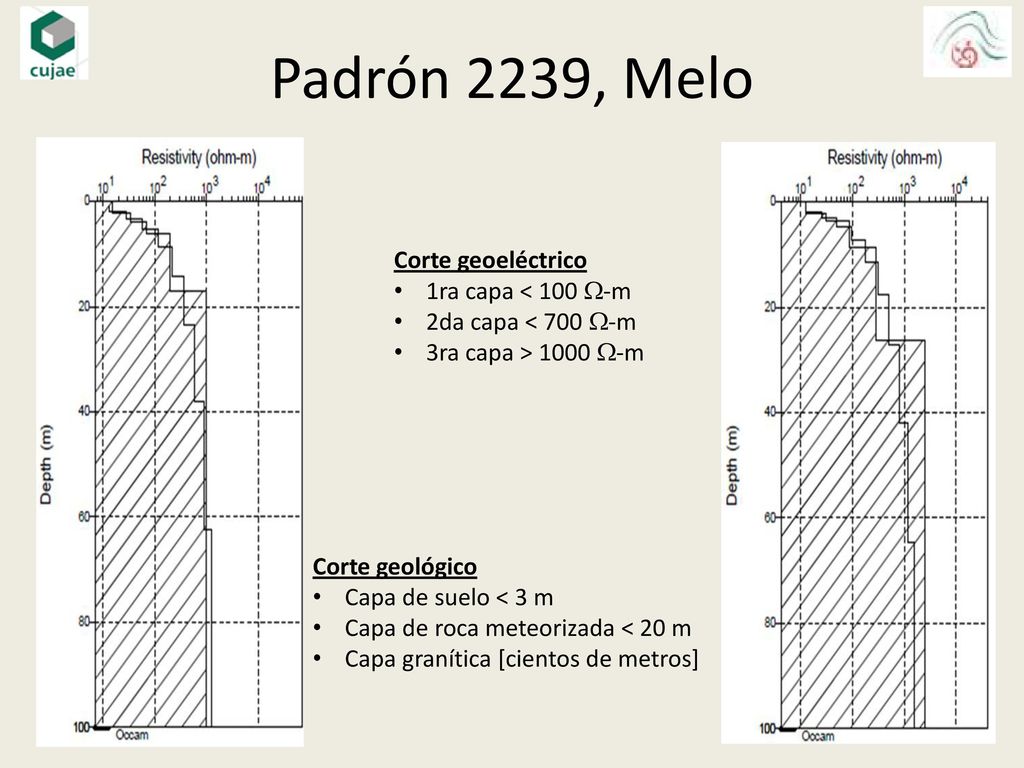

7 Padrón 2239, Melo Corte geoeléctrico 1ra capa < 100 -m
2da capa < 700 -m 3ra capa > 1000 -m Corte geológico Capa de suelo < 3 m Capa de roca meteorizada < 20 m Capa granítica [cientos de metros]

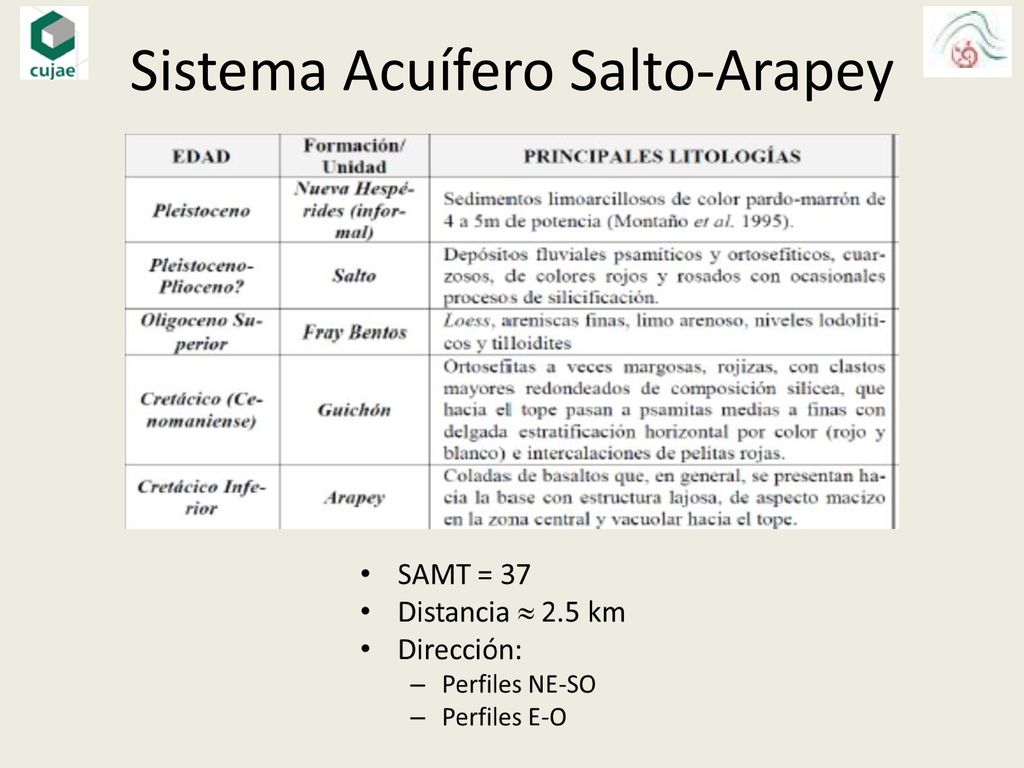

8 Sistema Acuífero Salto-Arapey

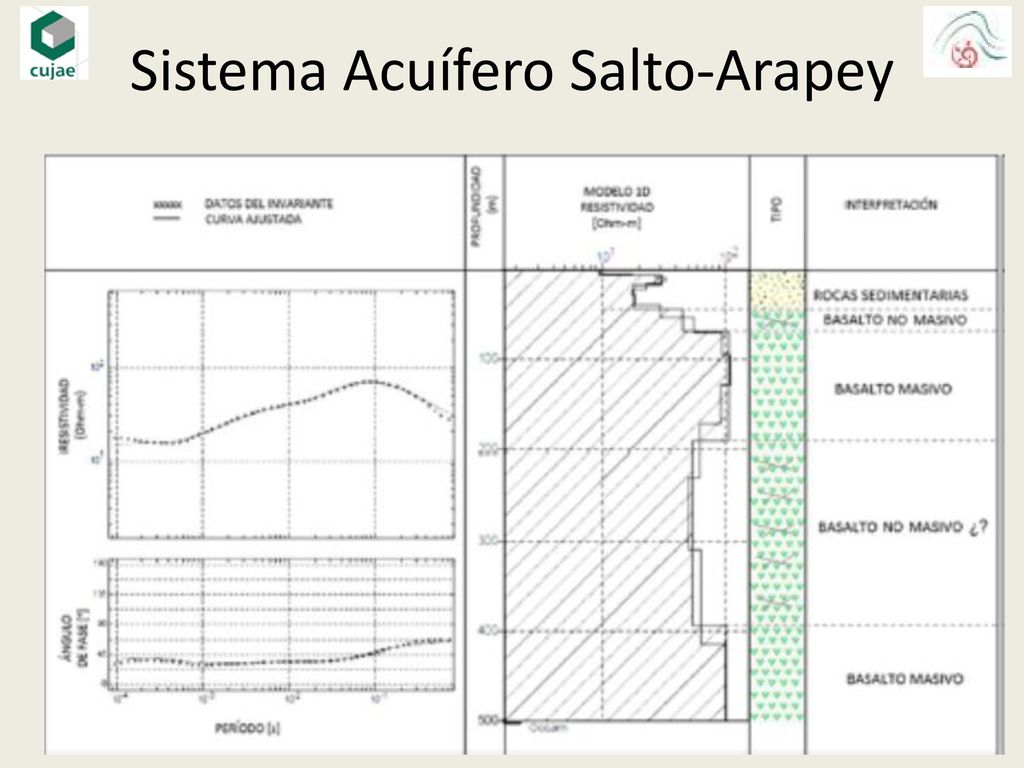

9 Sistema Acuífero Salto-Arapey

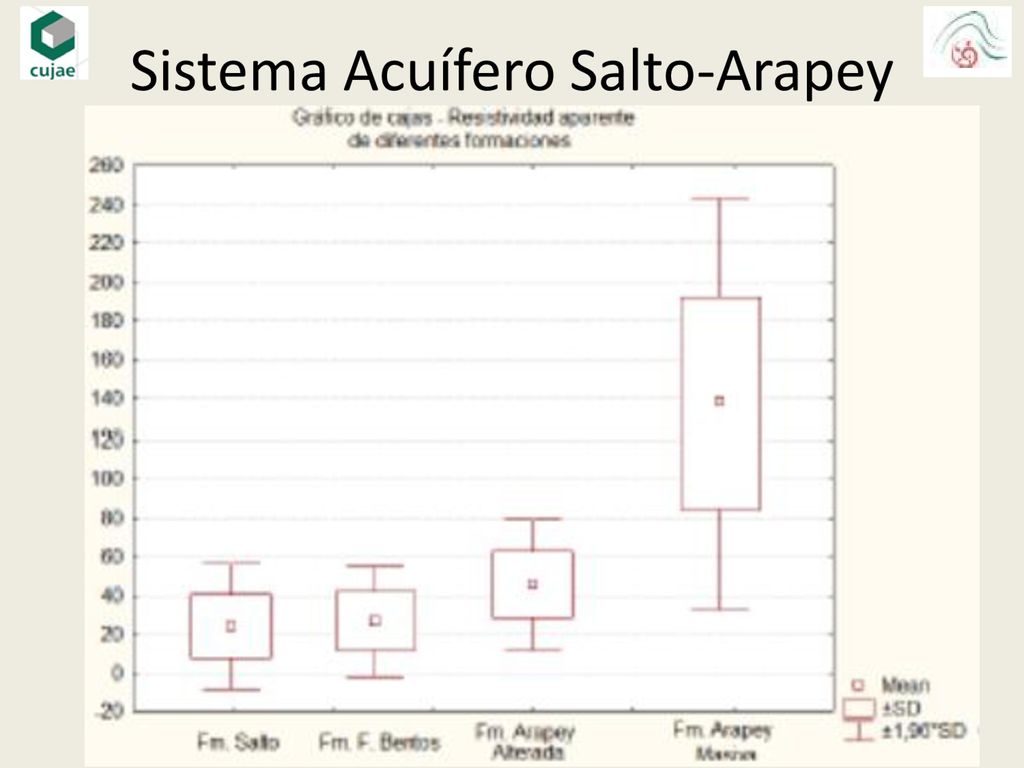

10

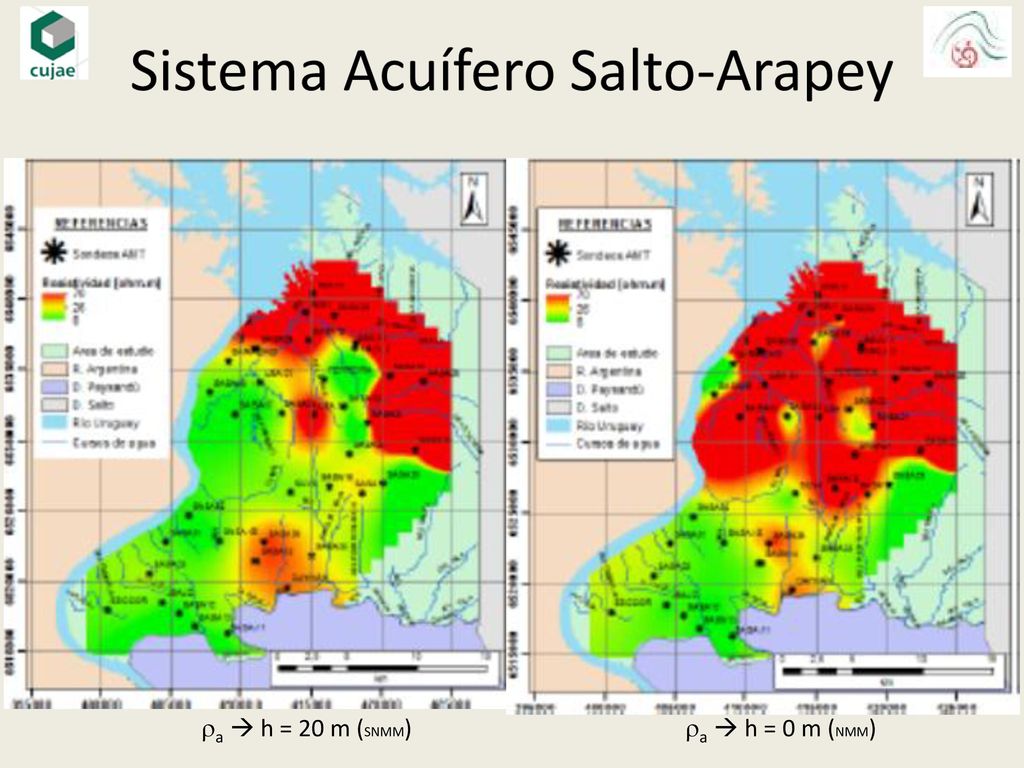

11 a  h = 20 m (SNMM) a  h = 0 m (NMM)

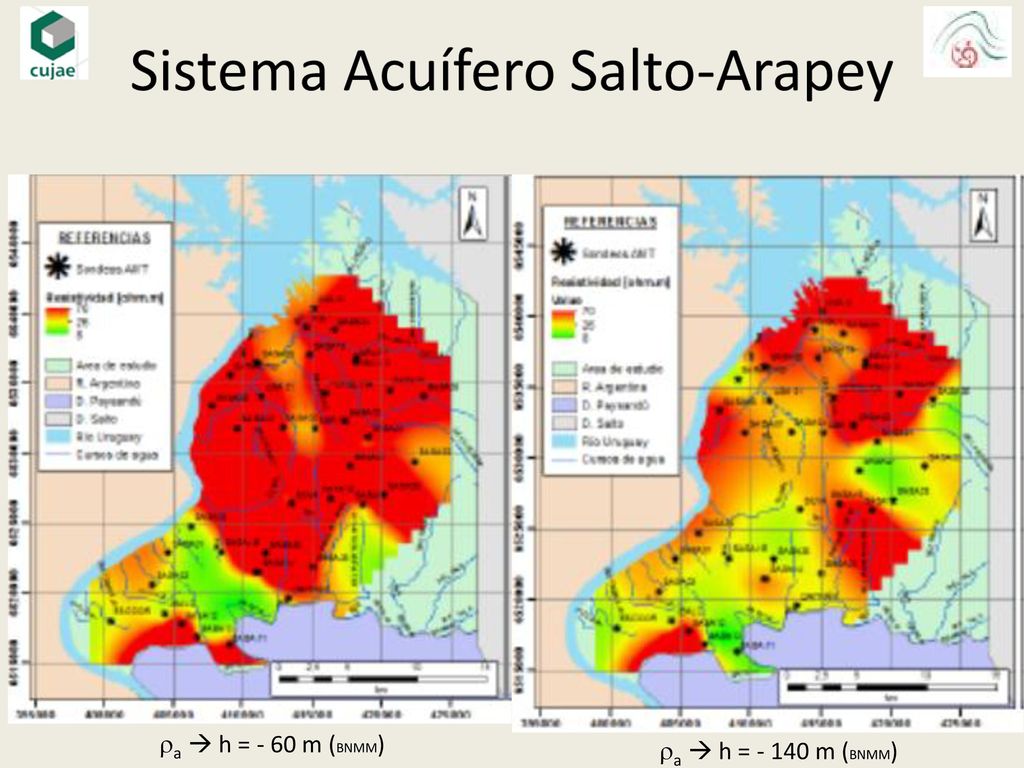

12 a  h = - 60 m (BNMM) a  h = m (BNMM)

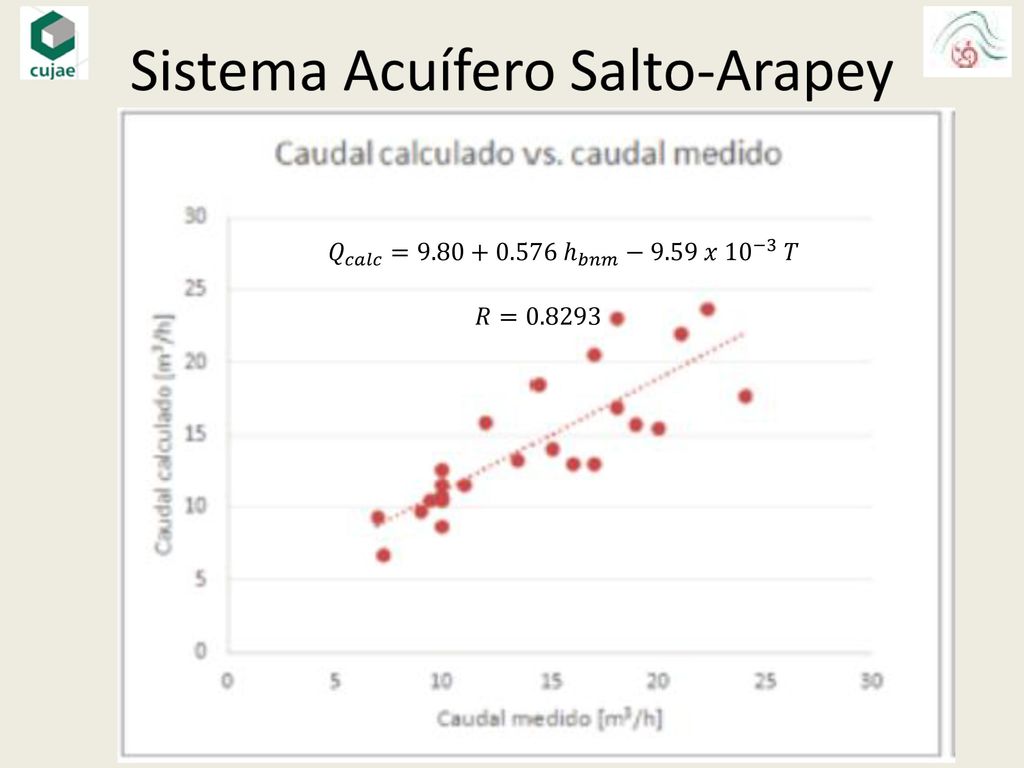

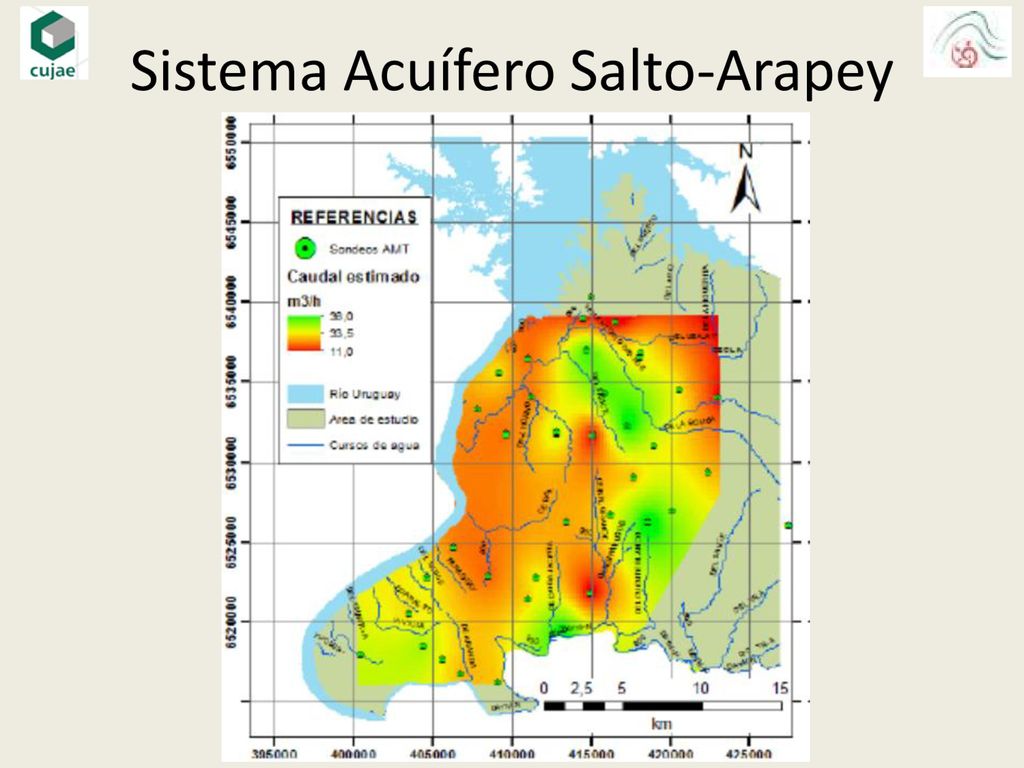

13 𝑄 𝑐𝑎𝑙𝑐 = ℎ 𝑏𝑛𝑚 −9.59 𝑥 10 −3 𝑇 𝑅=0.8293

14

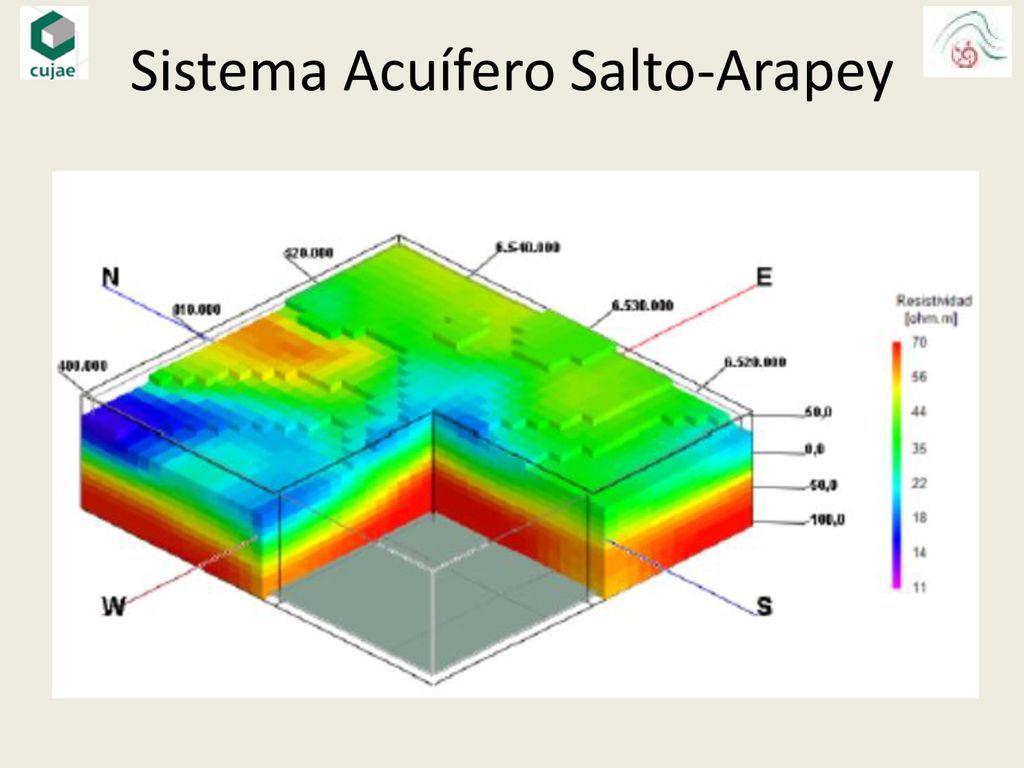

15

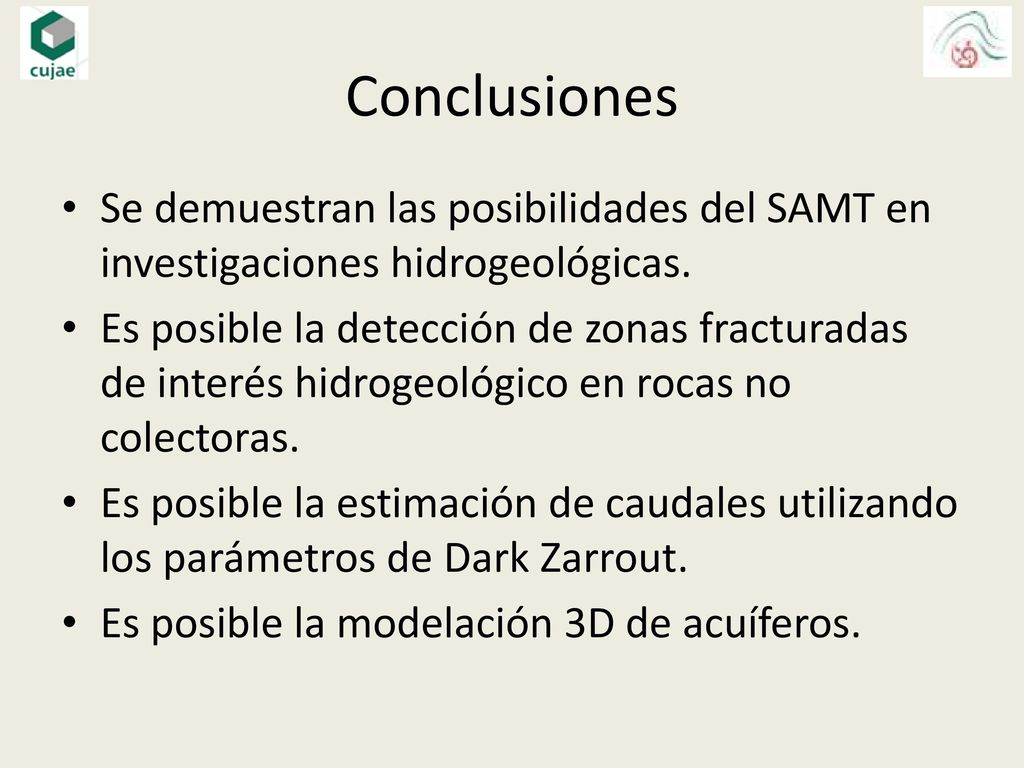

16 Conclusiones Se demuestran las posibilidades del SAMT en investigaciones hidrogeológicas. Es posible la detección de zonas fracturadas de interés hidrogeológico en rocas no colectoras. Es posible la estimación de caudales utilizando los parámetros de Dark Zarrout. Es posible la modelación 3D de acuíferos.

17 VII Convención Cubana de Ciencias de la Tierra
Muchas Gracias UTILIZACIÓN DEL SAMT DURANTE INVESTIGACIONES HIDROGEOLÓGICAS EN URUGUAY. AUTORES: Dr. Ing. Willy Roberto Rodríguez Miranda, MSc. MSc. Ing. Julián Andrés Ramos Dr. Ing. Orlando Carraz Hernández, MSc. Dr. Ing. Pablo Gamazo Departamento de Geociencias / Departamento del Agua. Cujae / UDelaR. Abril 2017
