1 CONTROLADORES UNIVERSIDAD NACIONAL DE INGENIERIA EE - 621
Computacion e Informatica NetWorking I UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA QUIMICA Y MANUFACTURERA CONTROLES ELECTRICOS y AUTOMATIZACION EE - 621 CONTROLADORES TEMAS Controladores, Control de lazo abierto y cerrado. Control OFF-ON, Control Proporcional. Control Derivativo, Control Integral, Control PD, Controlador PI, Controlador PID, Aplicaciones de sistemas de control, Sistemas de Control actuales. 1 Ing. JORGE COSCO GRIMANEY Prof. Jorge Cruz 1

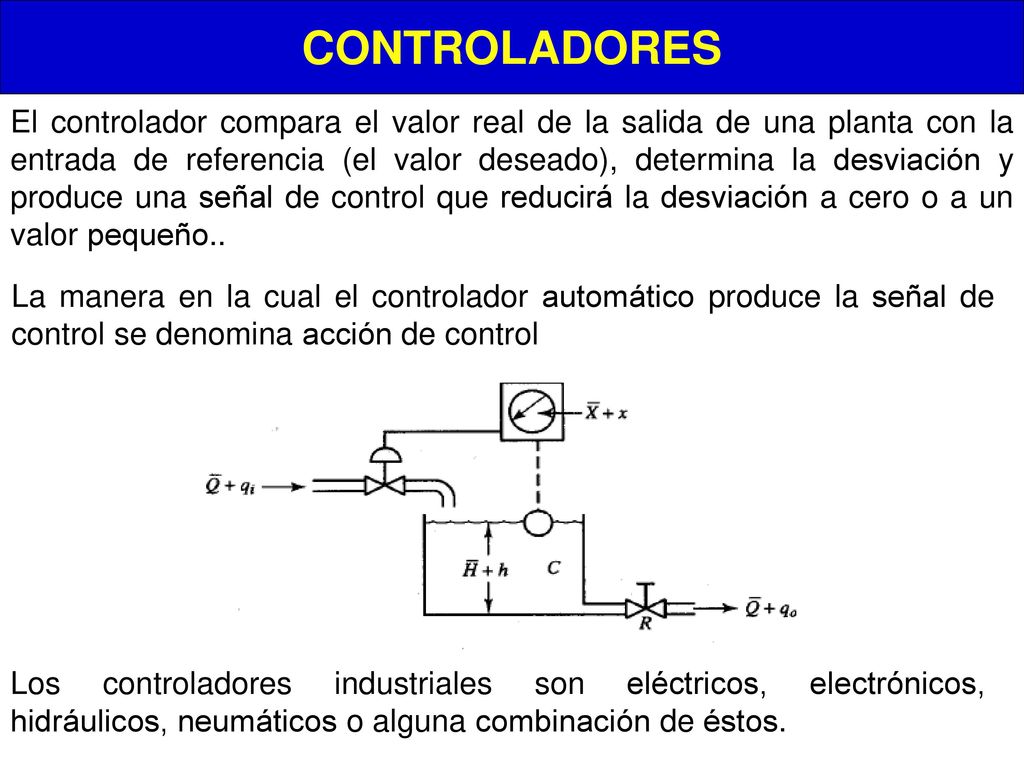

2 CONTROLADORES El controlador compara el valor real de la salida de una planta con la entrada de referencia (el valor deseado), determina la desviación y produce una señal de control que reducirá la desviación a cero o a un valor pequeño.. La manera en la cual el controlador automático produce la señal de control se denomina acción de control Los controladores industriales son eléctricos, electrónicos, hidráulicos, neumáticos o alguna combinación de éstos.

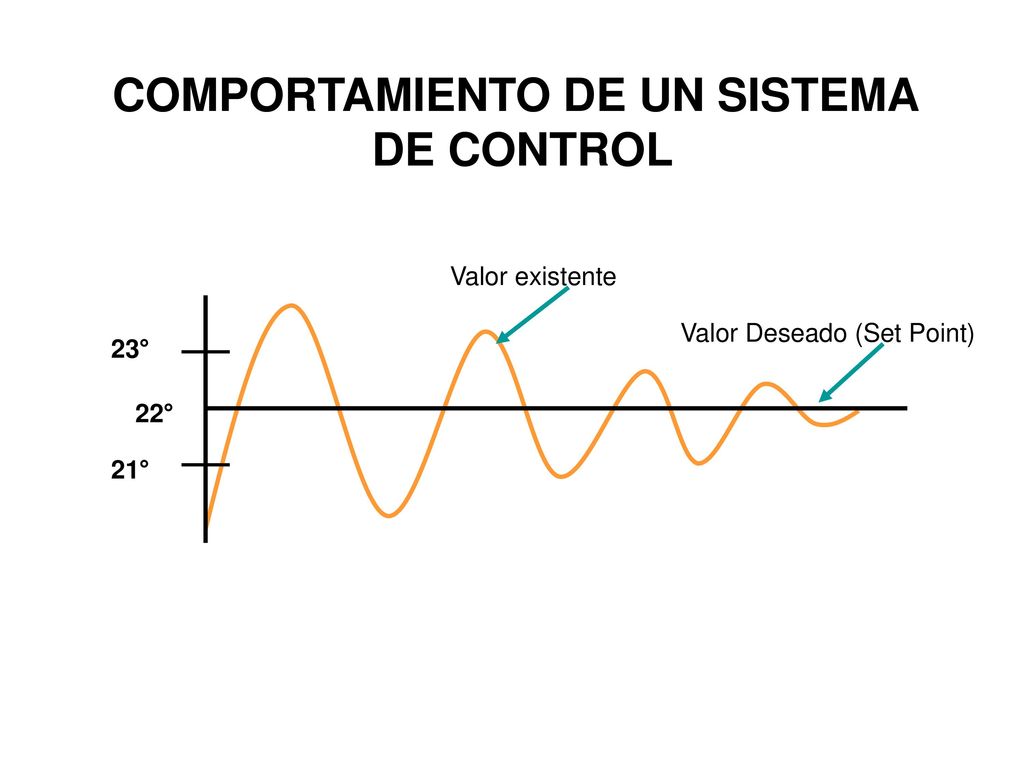

3 COMPORTAMIENTO DE UN SISTEMA
DE CONTROL Valor existente Valor Deseado (Set Point) 23° 22° 21°

4

5

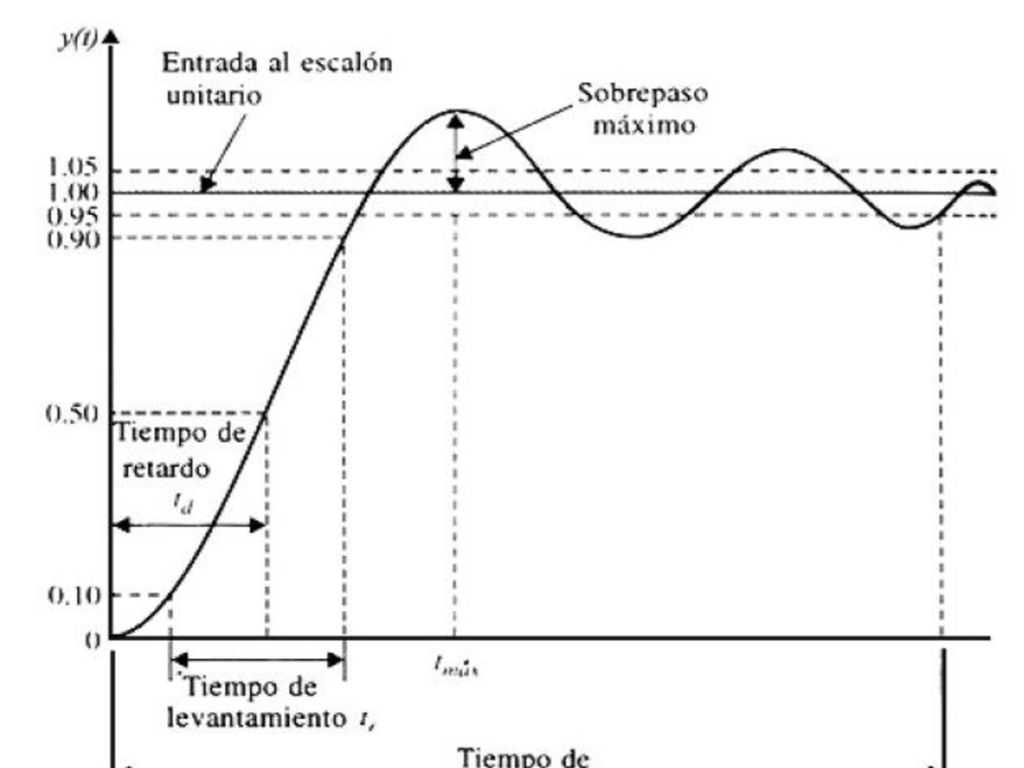

6

7

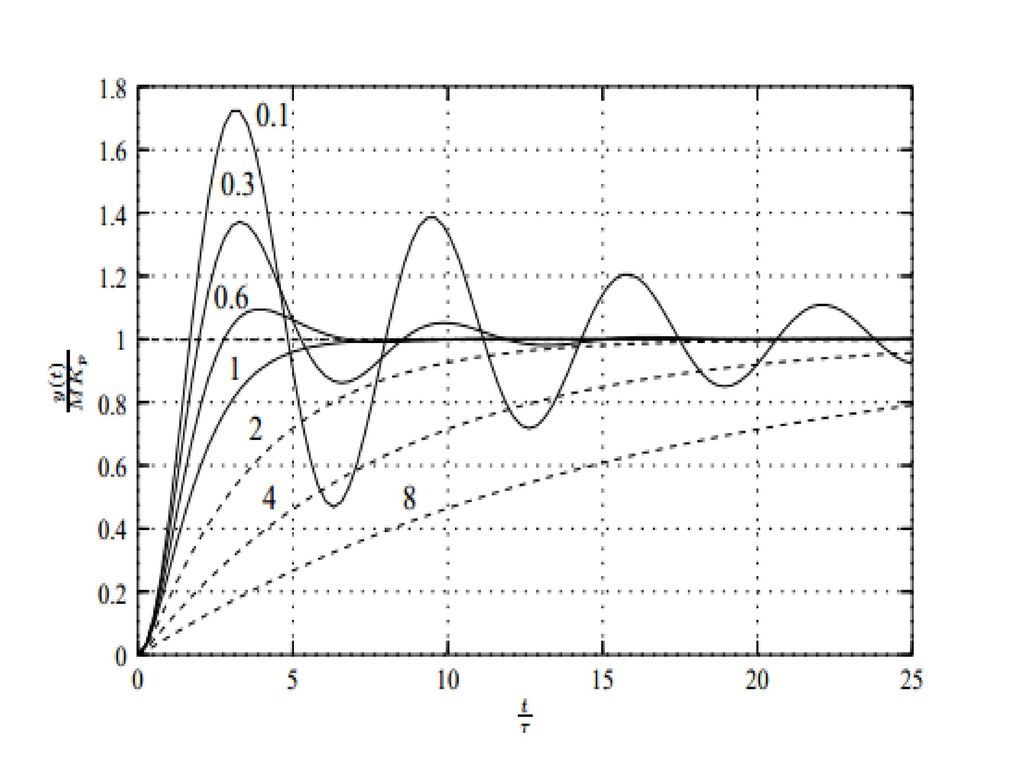

8

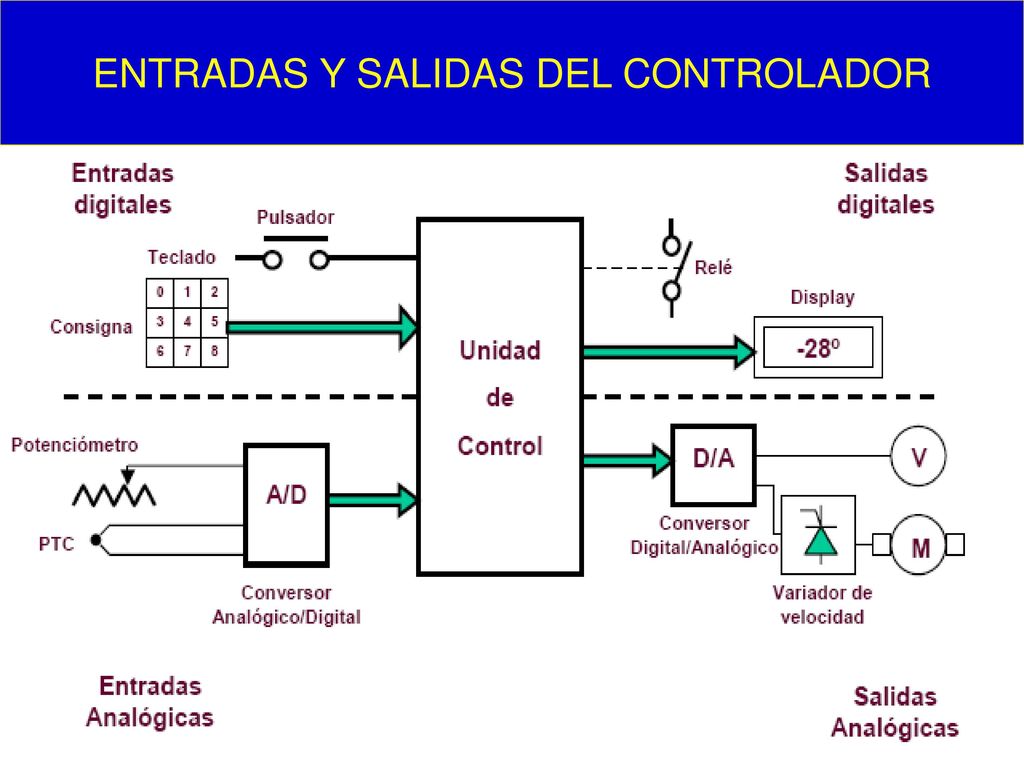

9 ENTRADAS Y SALIDAS DEL CONTROLADOR

10 Clasificación de los Sistemas de Control

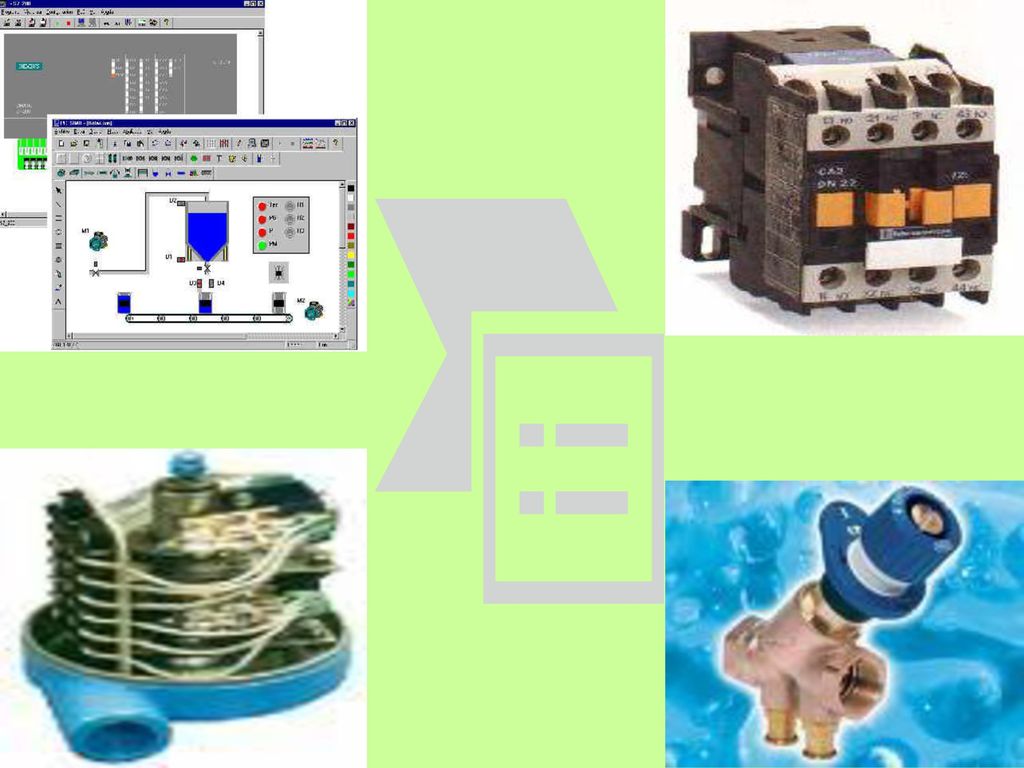

11

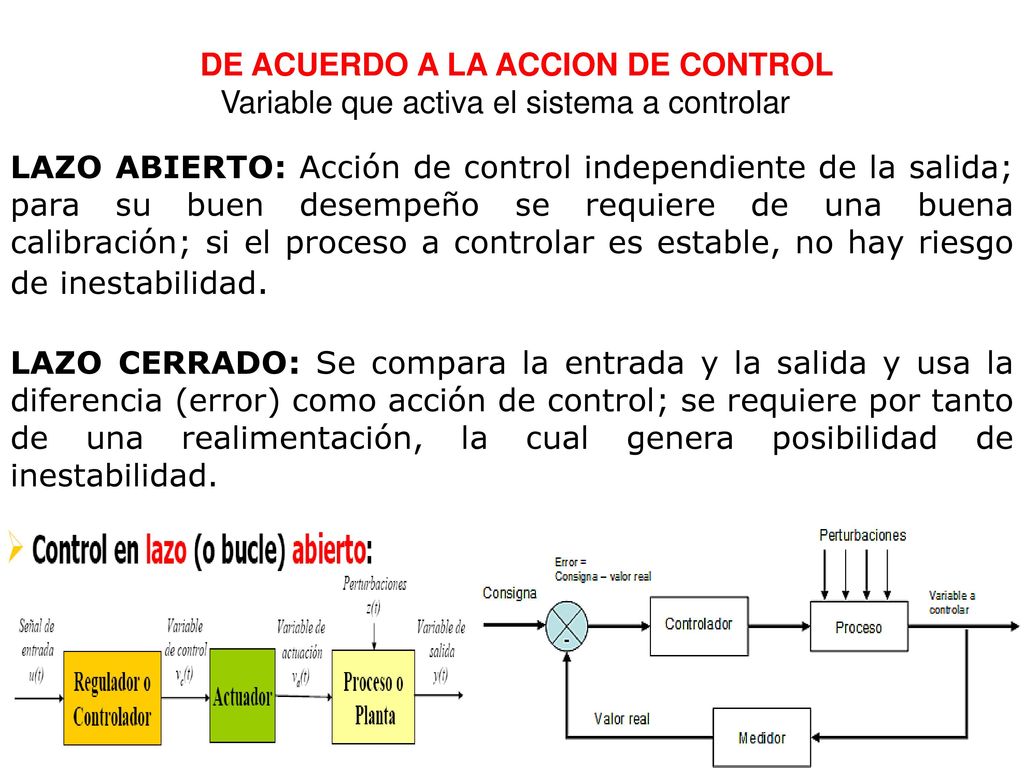

12 DE ACUERDO A LA ACCION DE CONTROL
Variable que activa el sistema a controlar LAZO ABIERTO: Acción de control independiente de la salida; para su buen desempeño se requiere de una buena calibración; si el proceso a controlar es estable, no hay riesgo de inestabilidad. LAZO CERRADO: Se compara la entrada y la salida y usa la diferencia (error) como acción de control; se requiere por tanto de una realimentación, la cual genera posibilidad de inestabilidad.

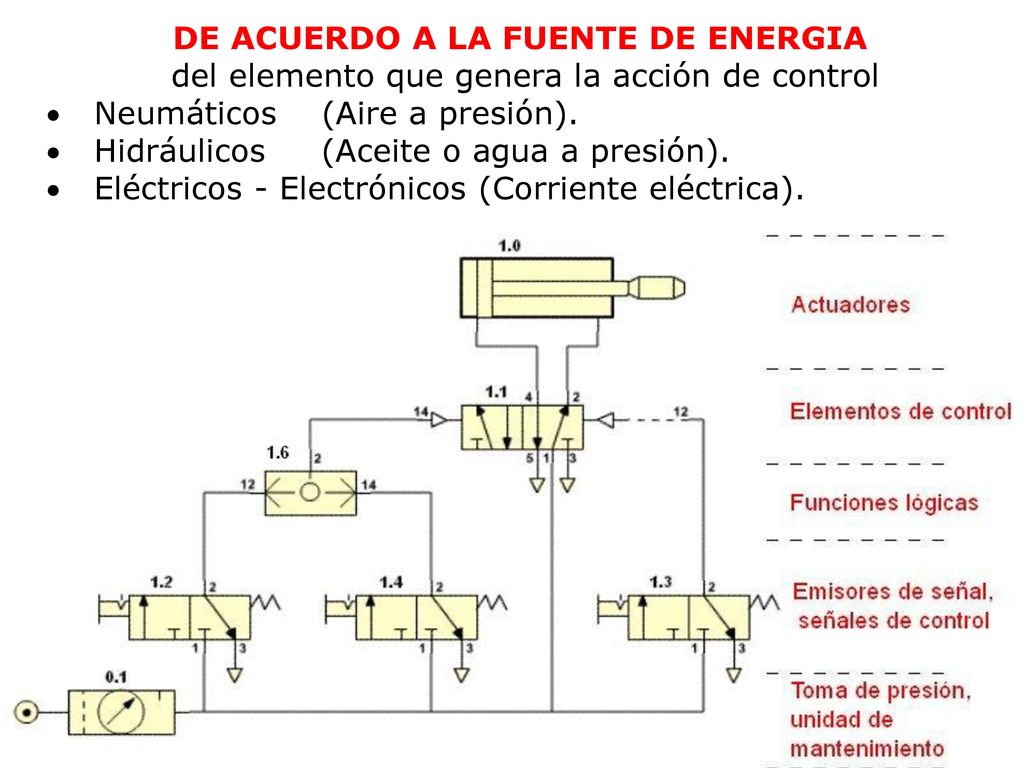

13 DE ACUERDO A LA FUENTE DE ENERGIA
del elemento que genera la acción de control Neumáticos (Aire a presión). Hidráulicos (Aceite o agua a presión). Eléctricos - Electrónicos (Corriente eléctrica).

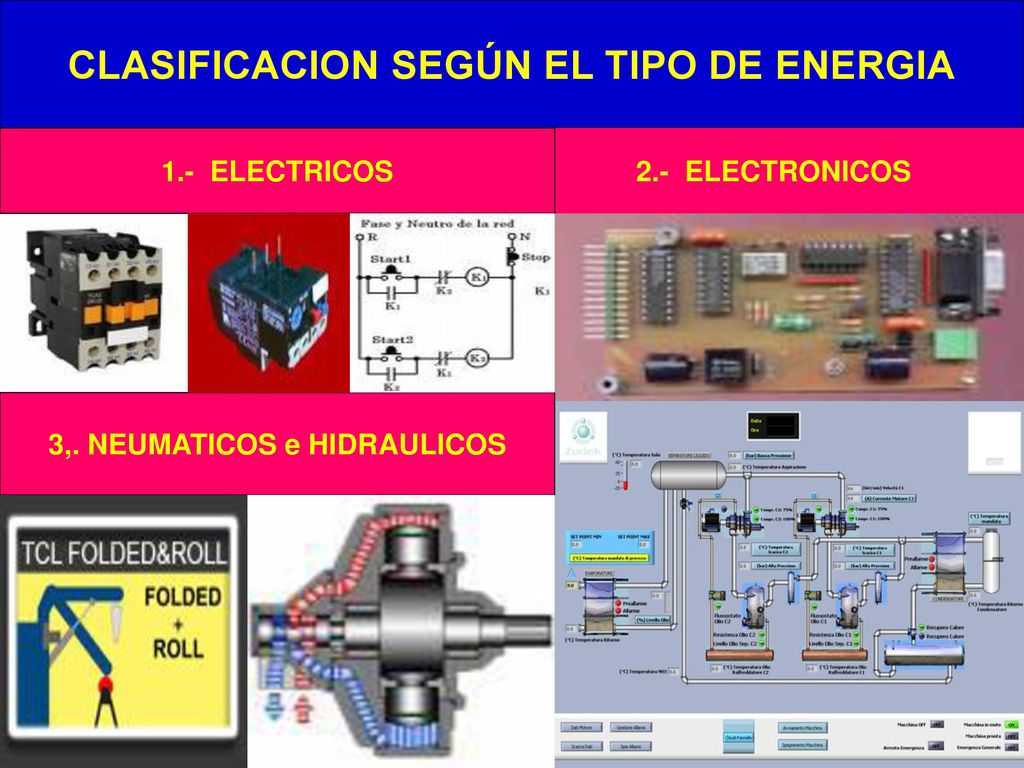

14 CLASIFICACION SEGÚN EL TIPO DE ENERGIA 3,. NEUMATICOS e HIDRAULICOS
1.- ELECTRICOS 2.- ELECTRONICOS 3,. NEUMATICOS e HIDRAULICOS

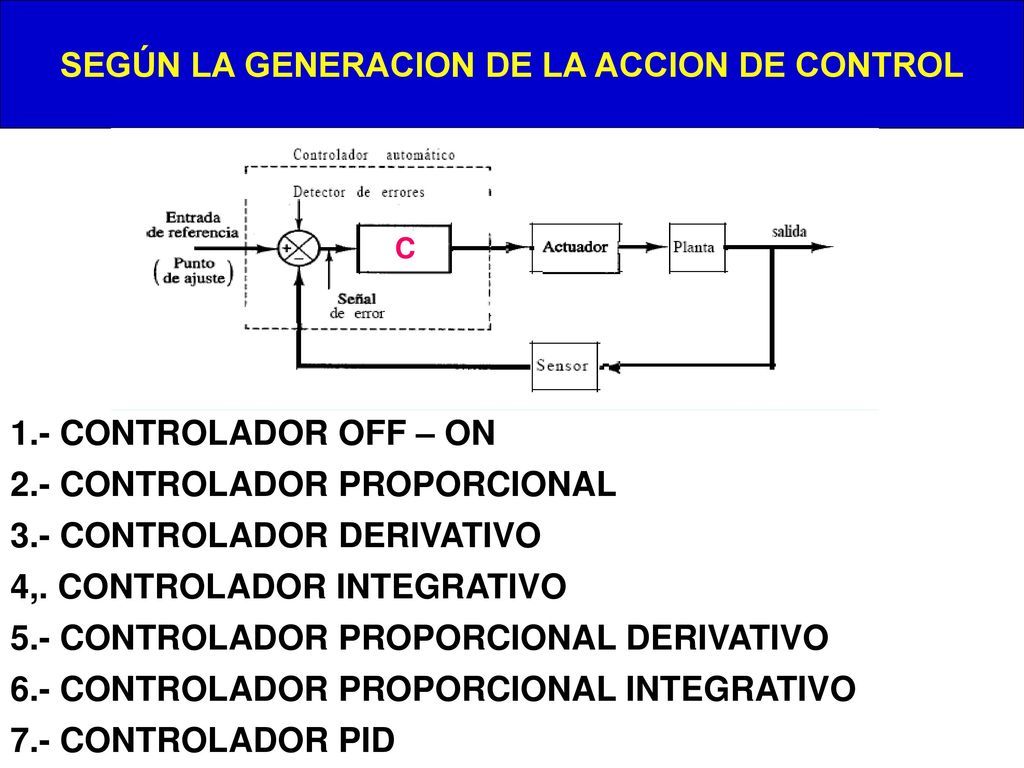

15 SEGÚN LA GENERACION DE LA ACCION DE CONTROL
1.- CONTROLADOR OFF – ON 2.- CONTROLADOR PROPORCIONAL 3.- CONTROLADOR DERIVATIVO 4,. CONTROLADOR INTEGRATIVO 5.- CONTROLADOR PROPORCIONAL DERIVATIVO 6.- CONTROLADOR PROPORCIONAL INTEGRATIVO 7.- CONTROLADOR PID

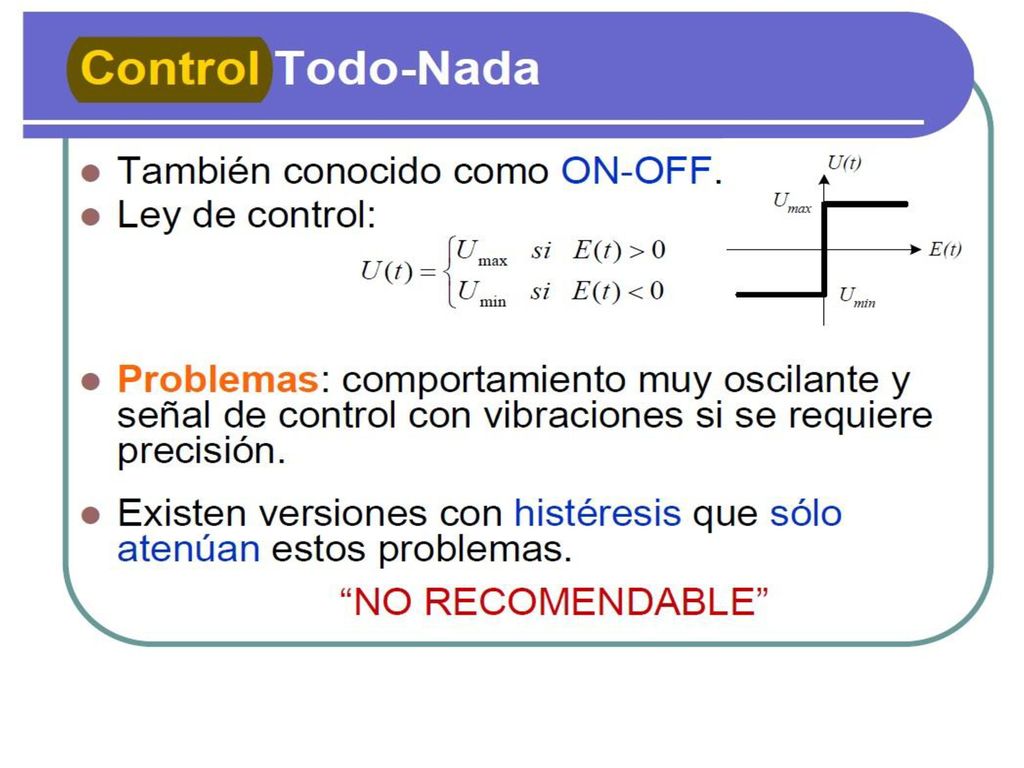

16 CONTROLADOR OFF - ON Se basa en que el controlador tiene sólo dos estados ON/OFF, abierto/cerrado, Si comparamos el Valor medido con el Valor de referencia, se toma una de las dos posibles acciones dependiendo del signo del error Por ejemplo, en un control de temperatura de un refrigerador: Si la Temperatura > Tref.  encender compresor Si la Temperatura < Tref.  apagar compresor P

17

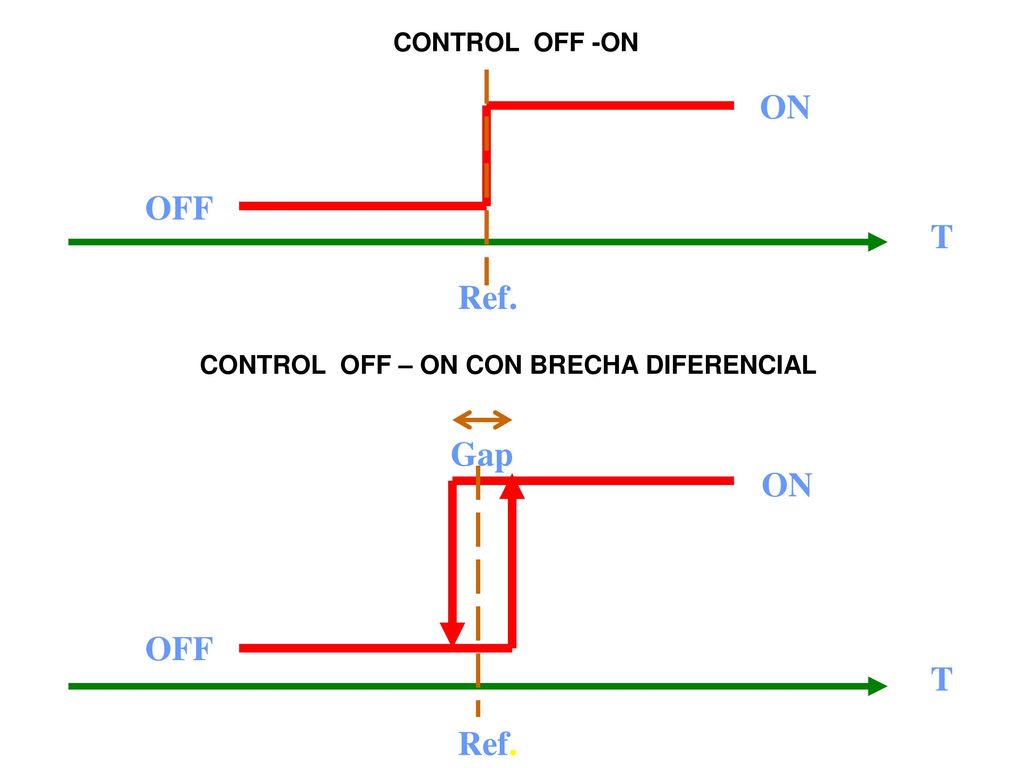

18 CONTROL OFF – ON CON BRECHA DIFERENCIAL
Ref. T CONTROL OFF – ON CON BRECHA DIFERENCIAL OFF ON Ref. T Gap

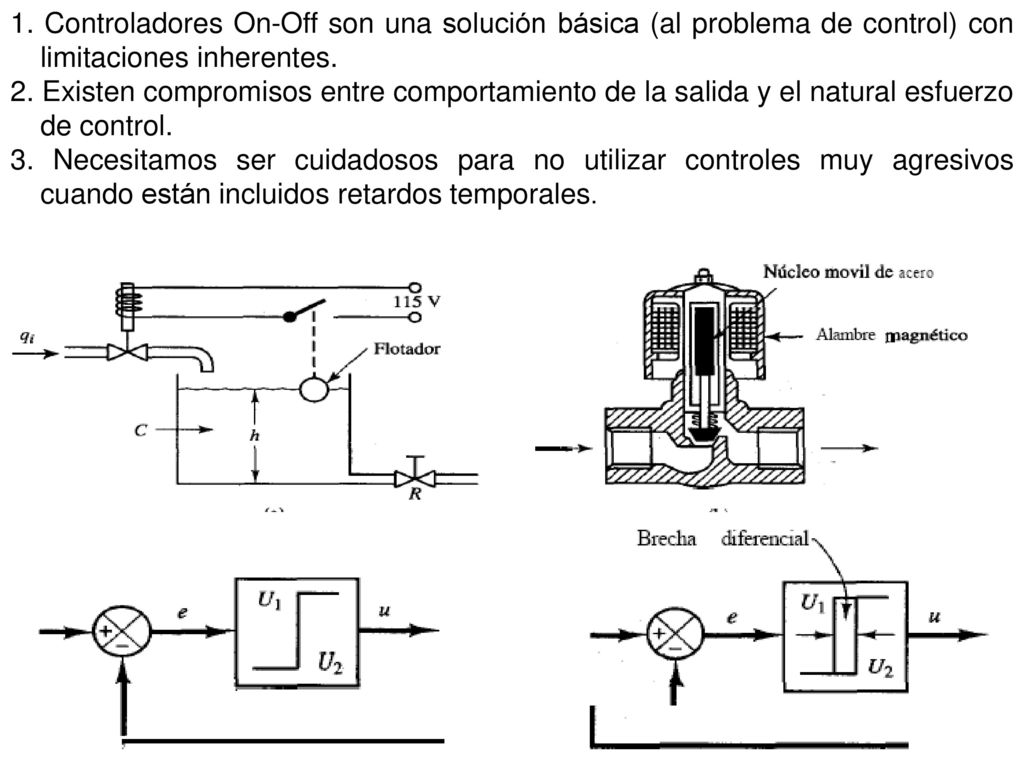

19 1. Controladores On-Off son una solución básica (al problema de control) con limitaciones inherentes. 2. Existen compromisos entre comportamiento de la salida y el natural esfuerzo de control. 3. Necesitamos ser cuidadosos para no utilizar controles muy agresivos cuando están incluidos retardos temporales.

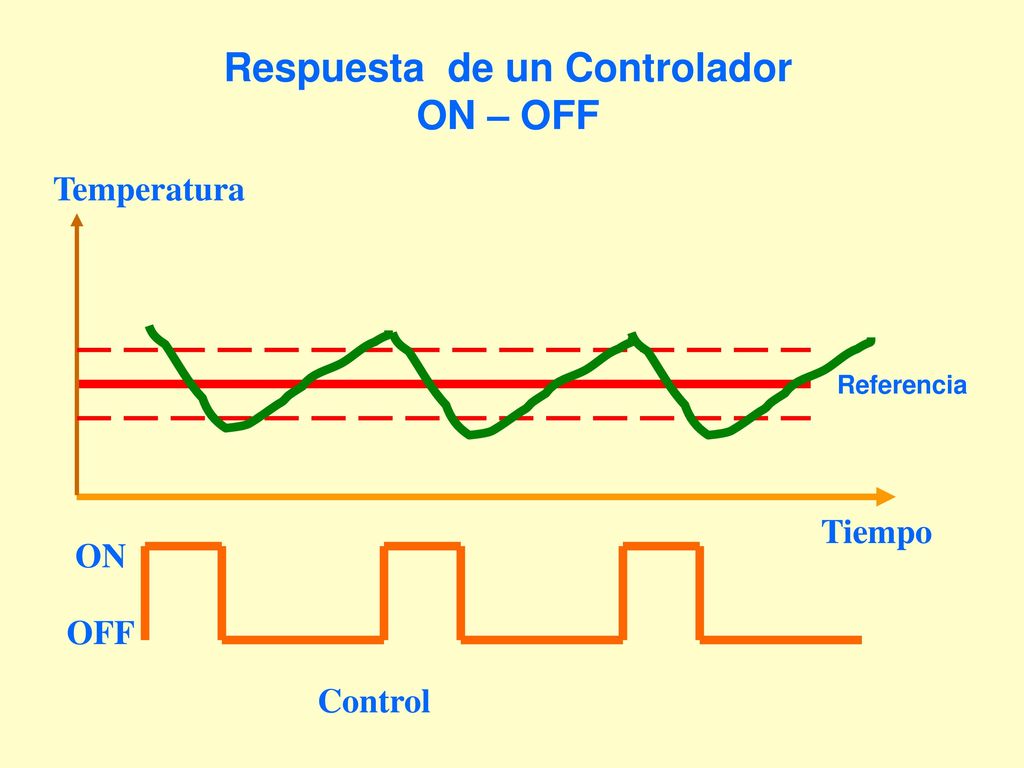

20 Respuesta de un Controlador ON – OFF
Temperatura Referencia Tiempo ON OFF Control

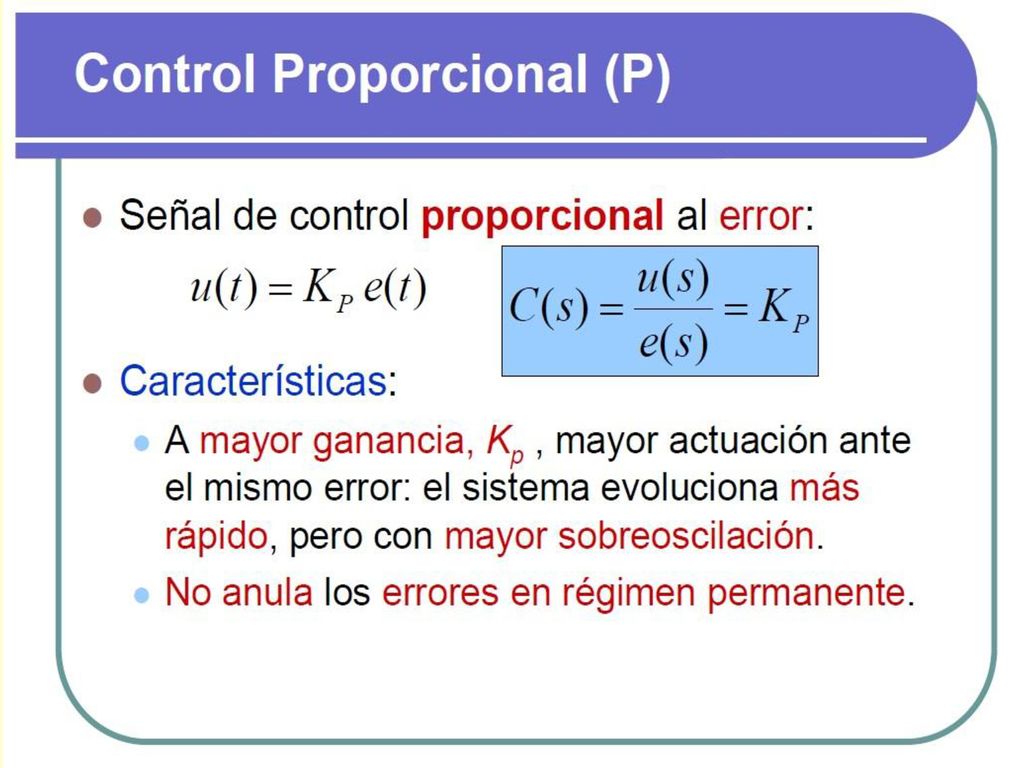

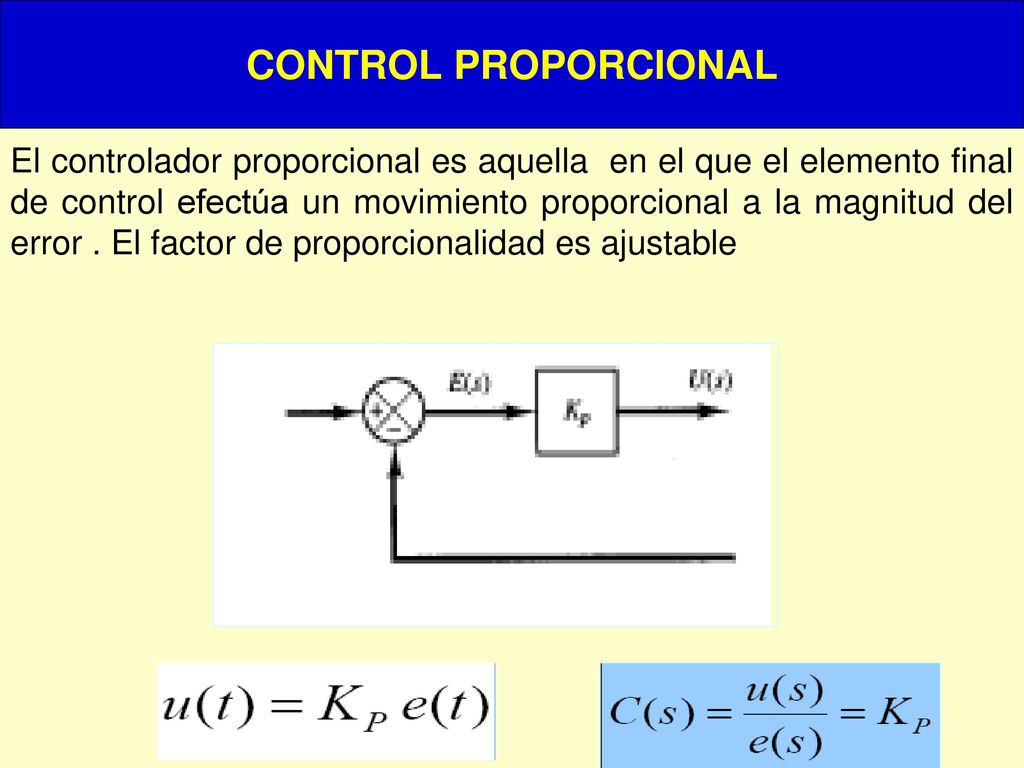

21 CONTROL PROPORCIONAL El controlador proporcional es aquella en el que el elemento final de control efectúa un movimiento proporcional a la magnitud del error . El factor de proporcionalidad es ajustable

22

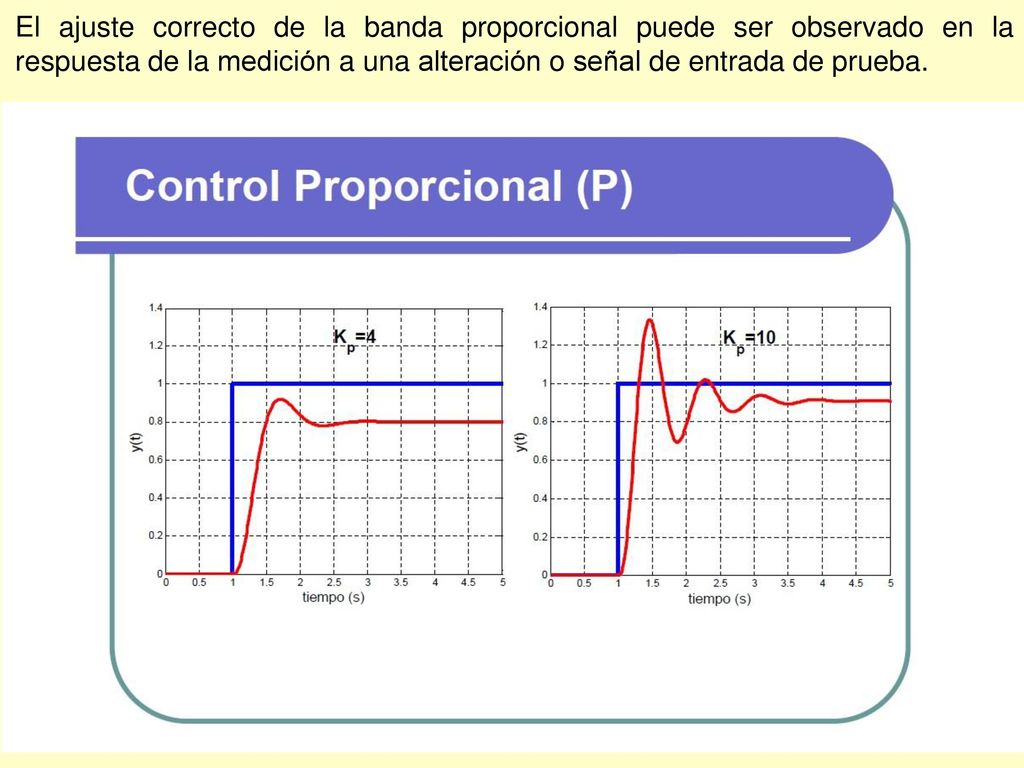

23 El ajuste correcto de la banda proporcional puede ser observado en la respuesta de la medición a una alteración o señal de entrada de prueba.

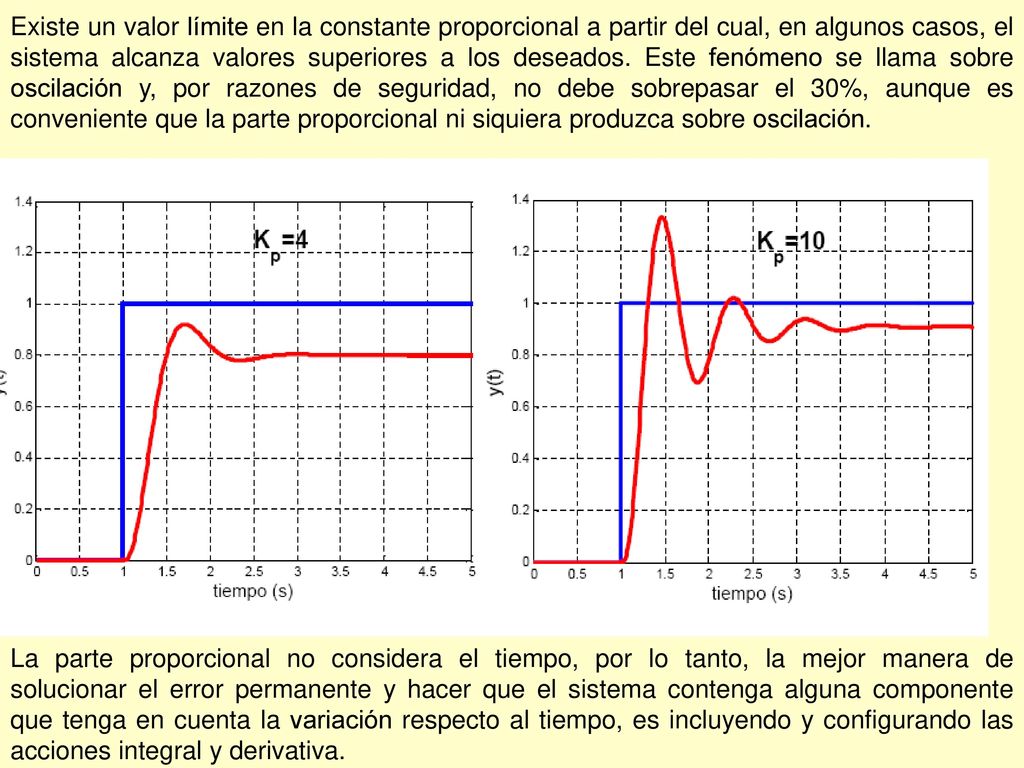

24 Existe un valor límite en la constante proporcional a partir del cual, en algunos casos, el sistema alcanza valores superiores a los deseados. Este fenómeno se llama sobre oscilación y, por razones de seguridad, no debe sobrepasar el 30%, aunque es conveniente que la parte proporcional ni siquiera produzca sobre oscilación. La parte proporcional no considera el tiempo, por lo tanto, la mejor manera de solucionar el error permanente y hacer que el sistema contenga alguna componente que tenga en cuenta la variación respecto al tiempo, es incluyendo y configurando las acciones integral y derivativa.

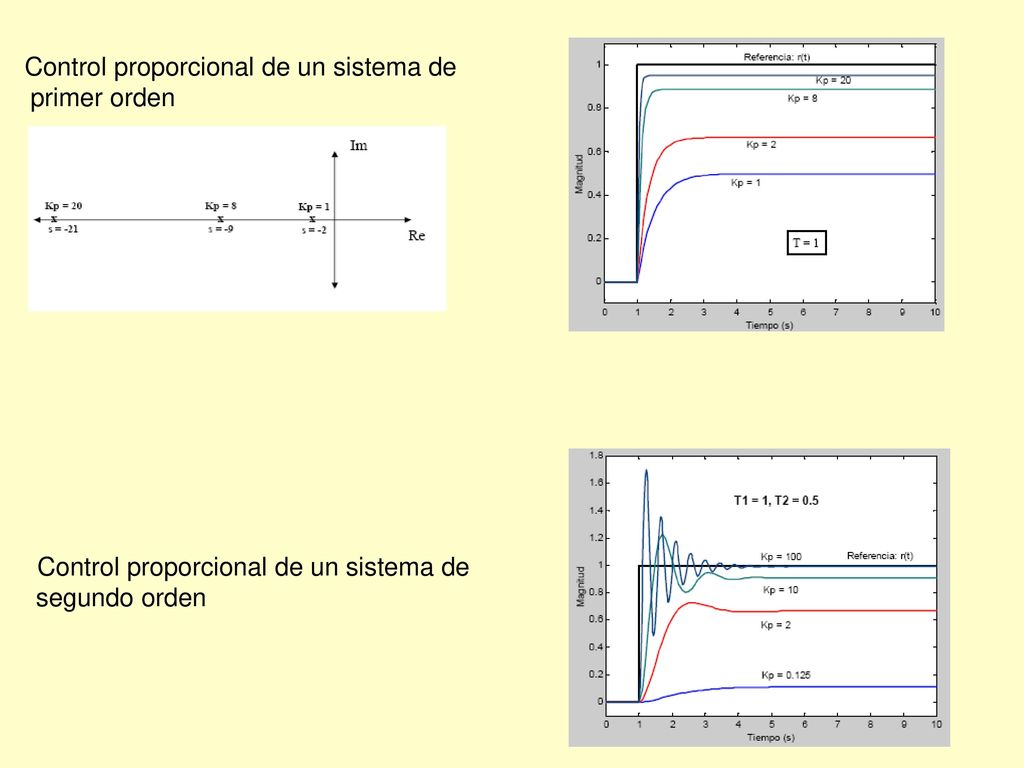

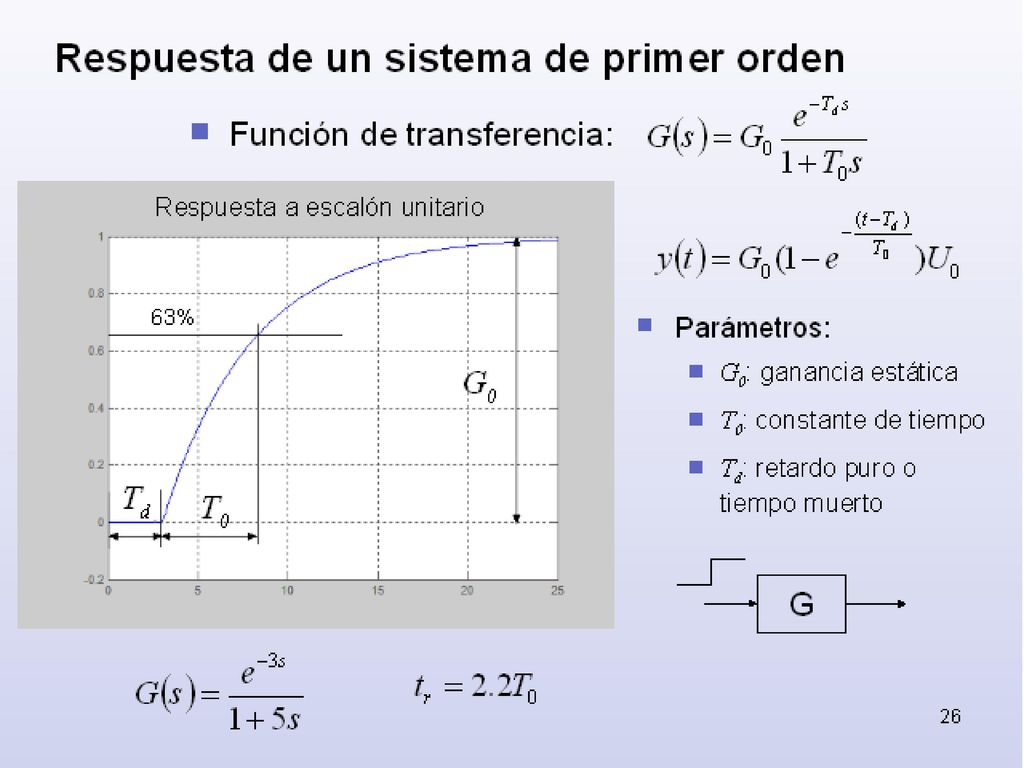

25 Control proporcional de un sistema de primer orden

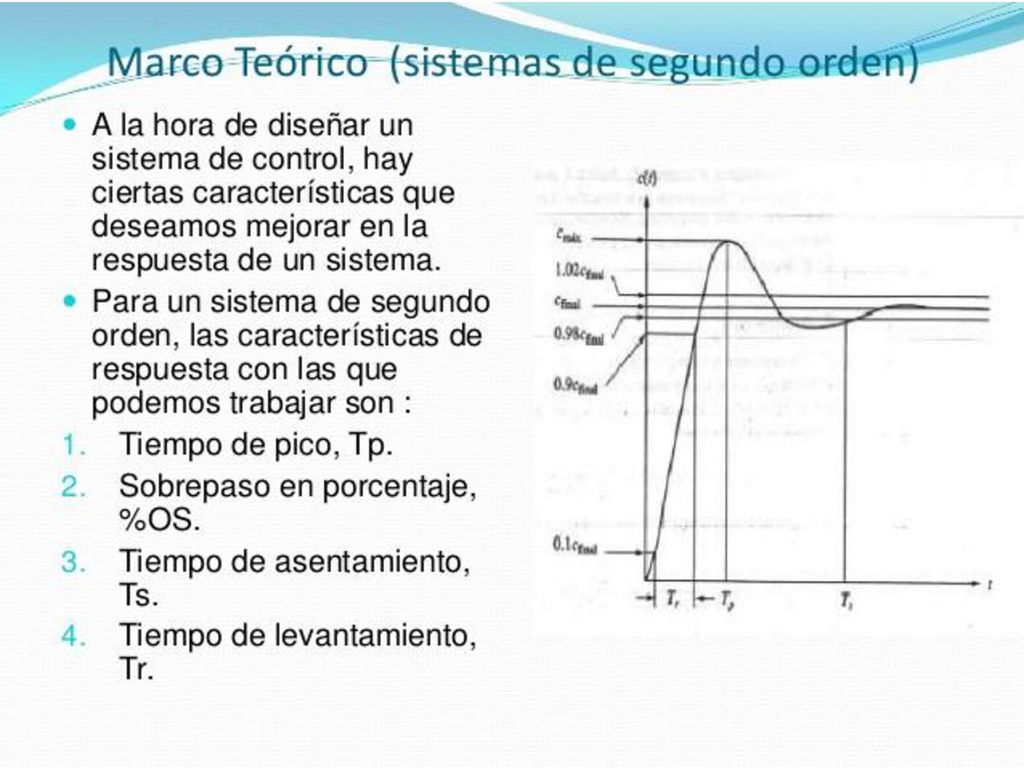

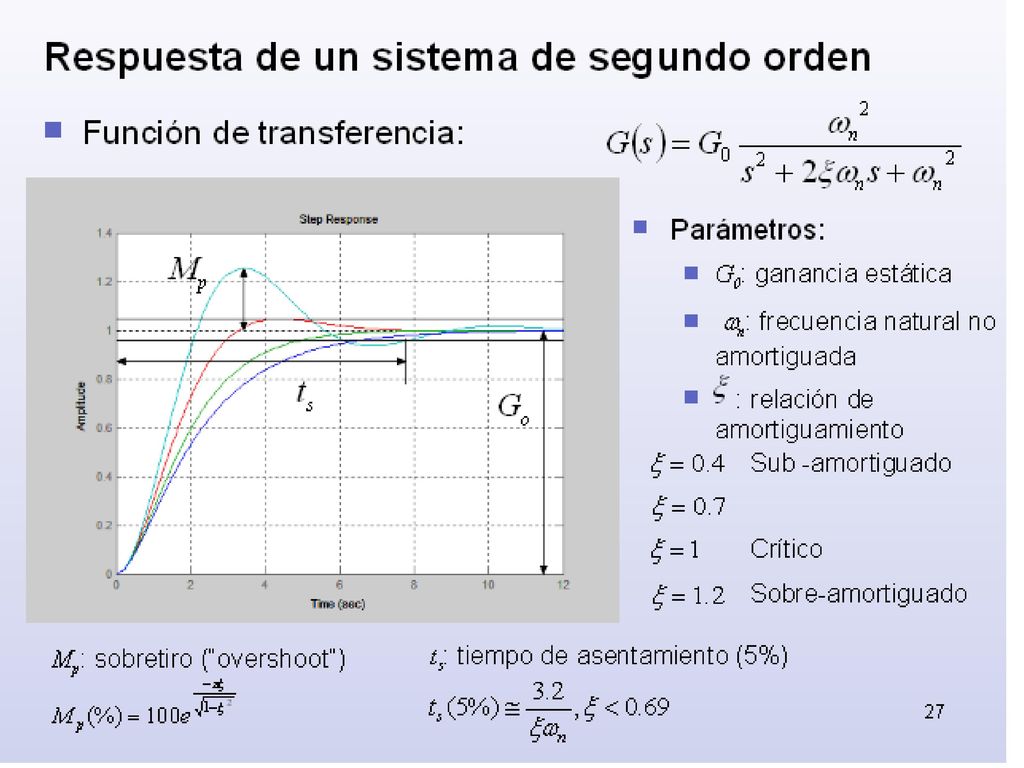

Control proporcional de un sistema de segundo orden

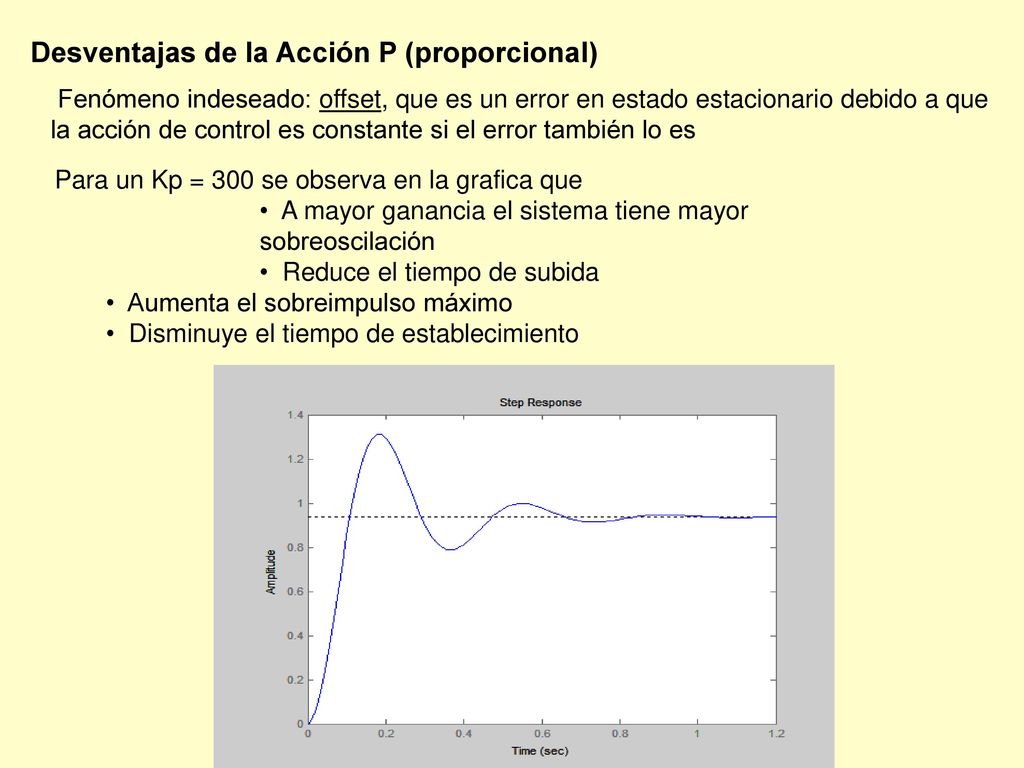

26 Desventajas de la Acción P (proporcional)
Fenómeno indeseado: offset, que es un error en estado estacionario debido a que la acción de control es constante si el error también lo es Para un Kp = 300 se observa en la grafica que A mayor ganancia el sistema tiene mayor sobreoscilación Reduce el tiempo de subida Aumenta el sobreimpulso máximo Disminuye el tiempo de establecimiento

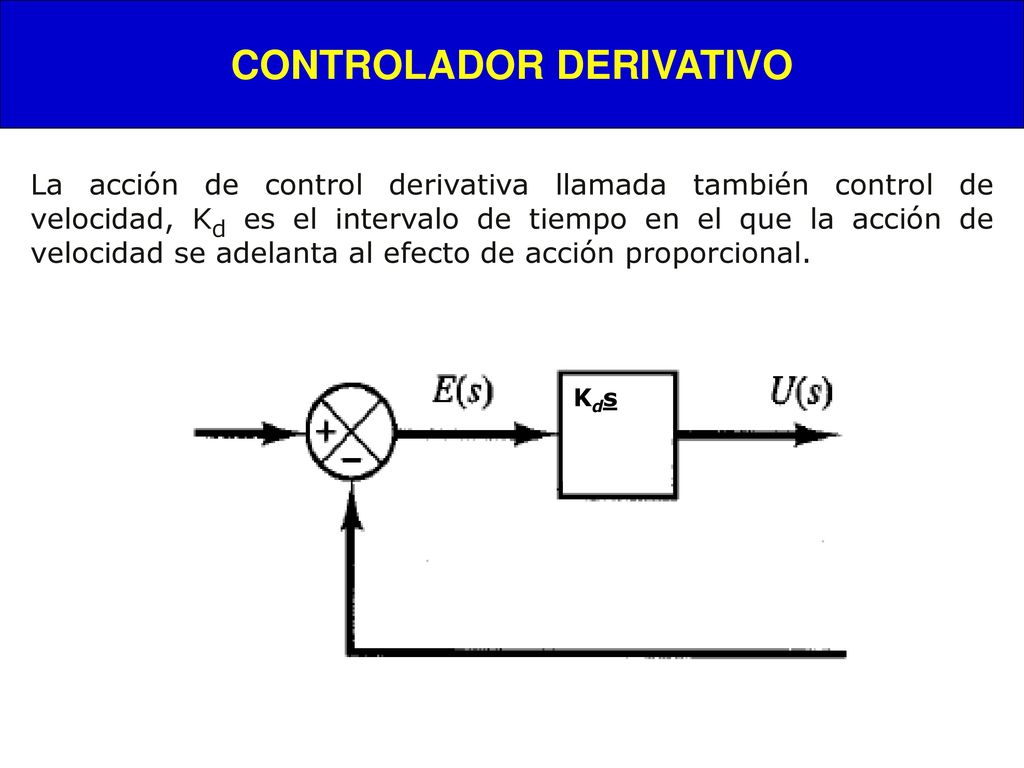

27 CONTROLADOR DERIVATIVO
La acción de control derivativa llamada también control de velocidad, Kd es el intervalo de tiempo en el que la acción de velocidad se adelanta al efecto de acción proporcional.  Kds

28

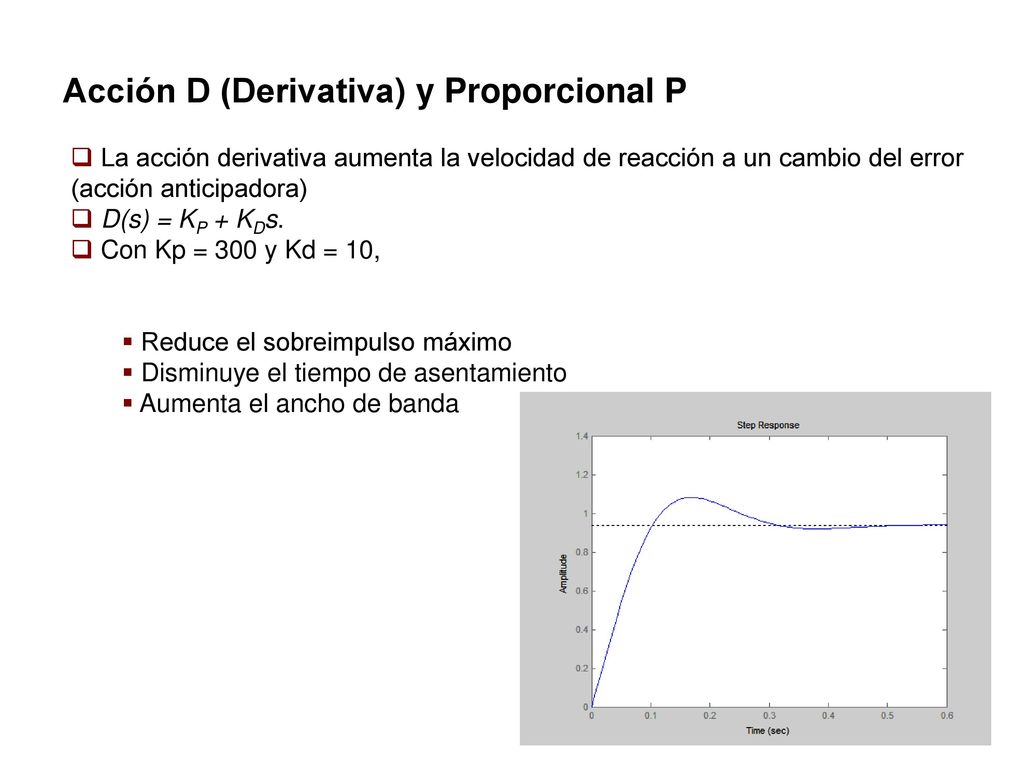

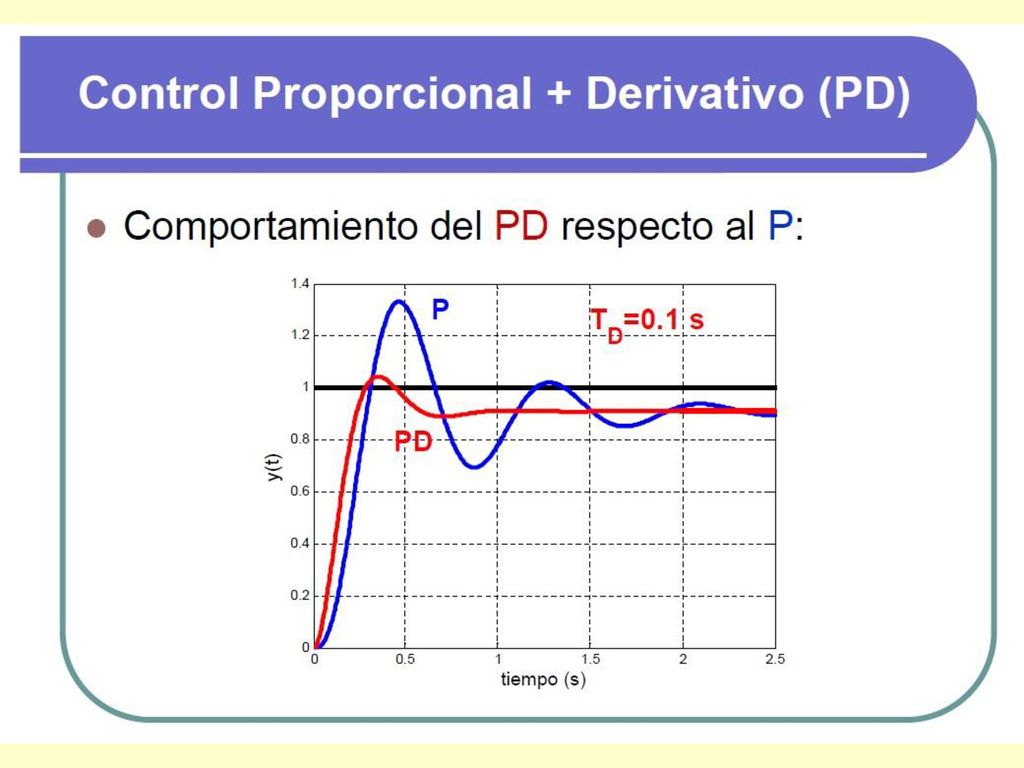

29 Acción D (Derivativa) y Proporcional P
La acción derivativa aumenta la velocidad de reacción a un cambio del error (acción anticipadora) D(s) = KP + KDs. Con Kp = 300 y Kd = 10, Reduce el sobreimpulso máximo Disminuye el tiempo de asentamiento Aumenta el ancho de banda

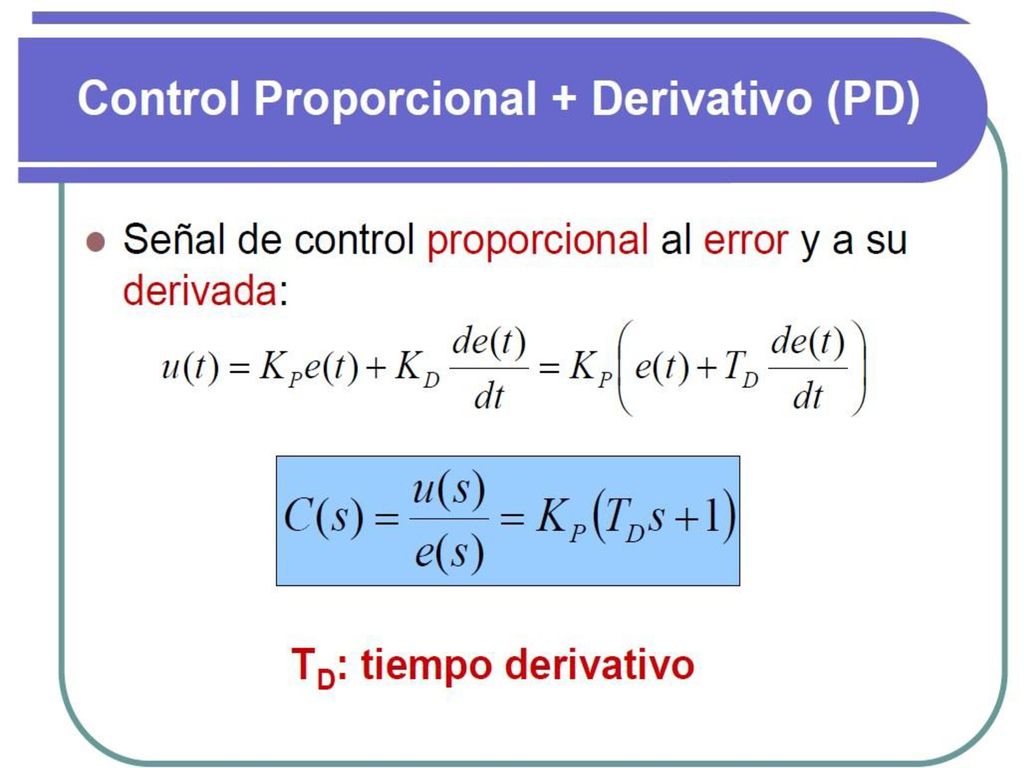

30

31

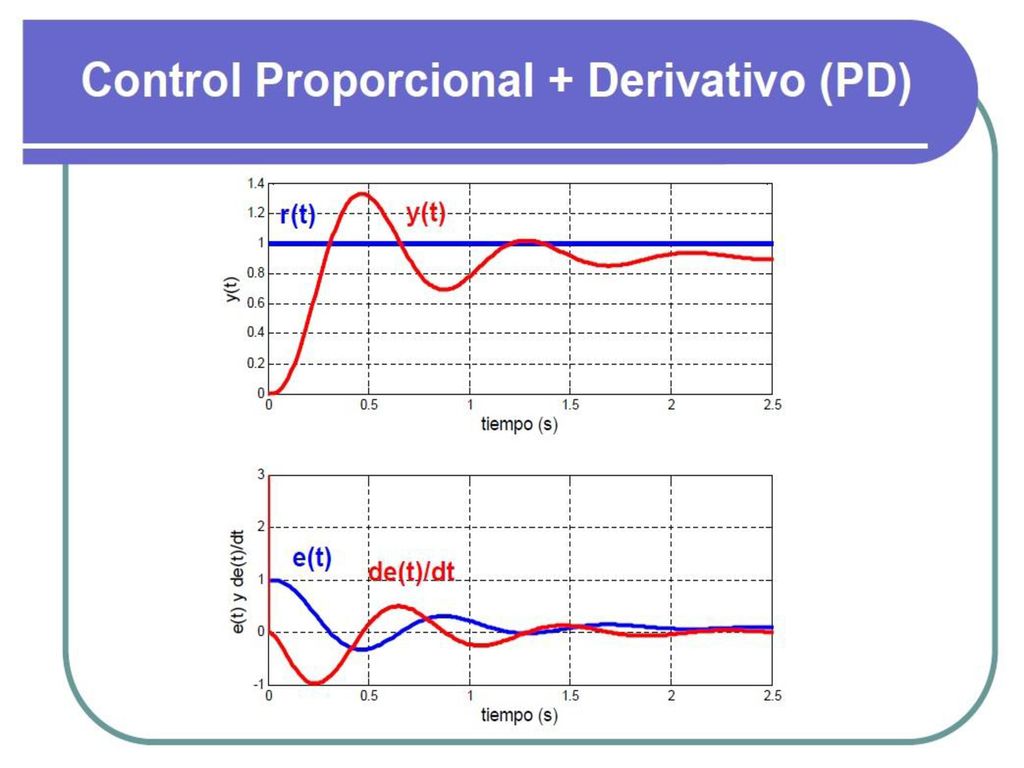

32

33

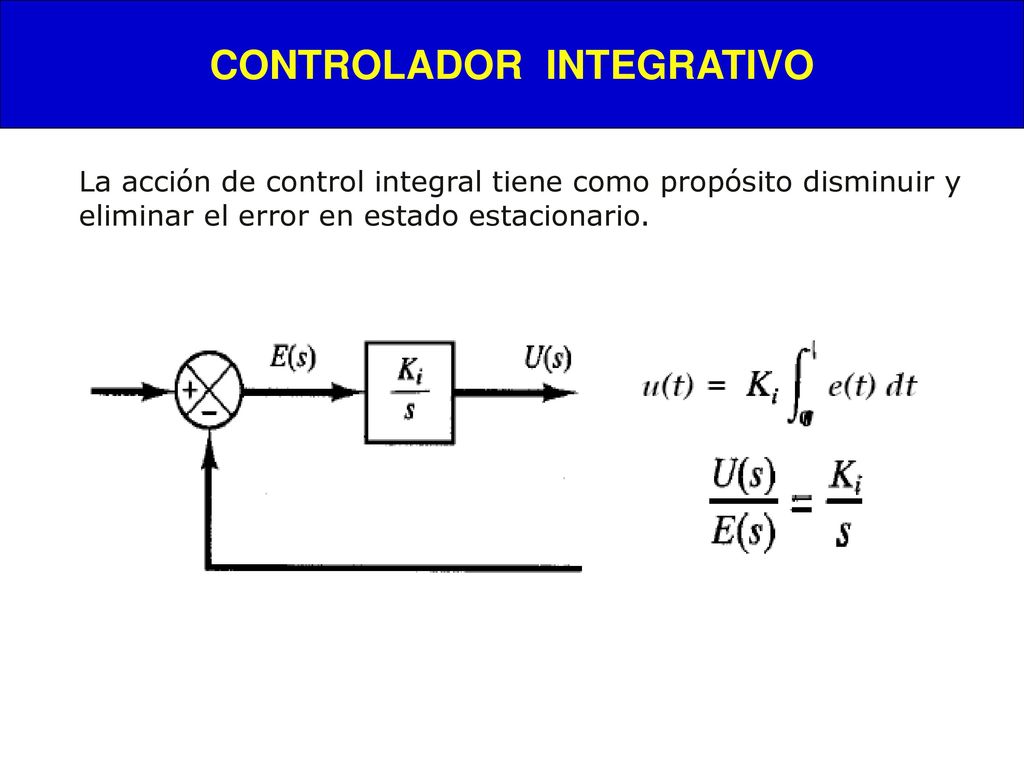

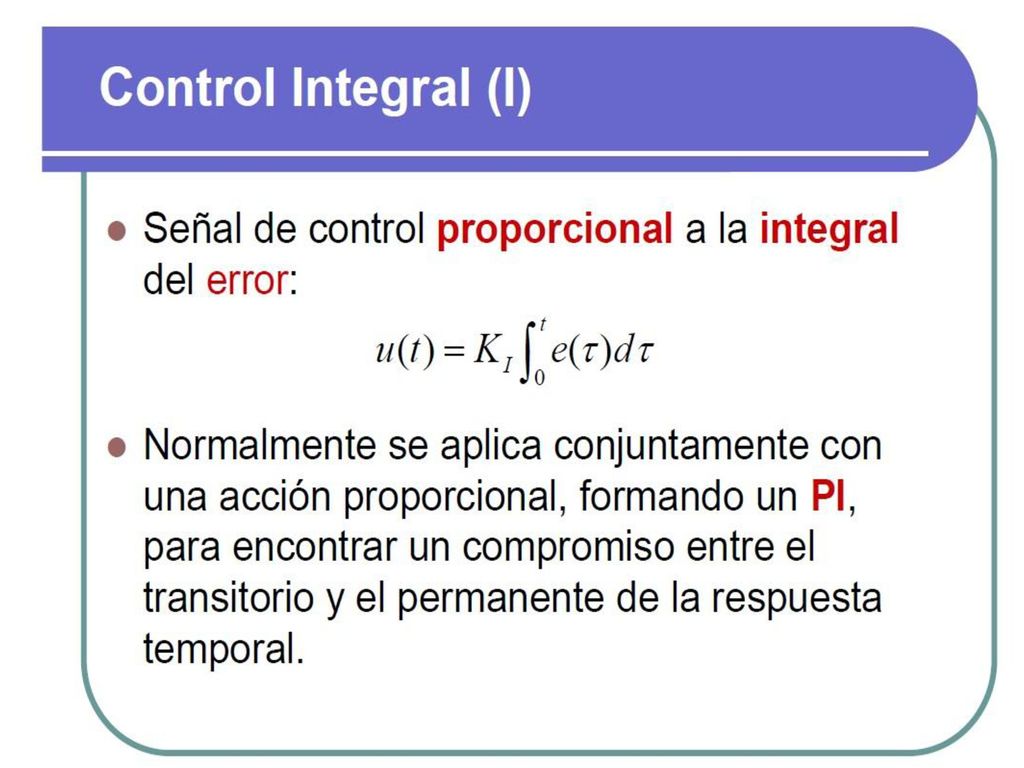

34 CONTROLADOR INTEGRATIVO
La acción de control integral tiene como propósito disminuir y eliminar el error en estado estacionario.

35

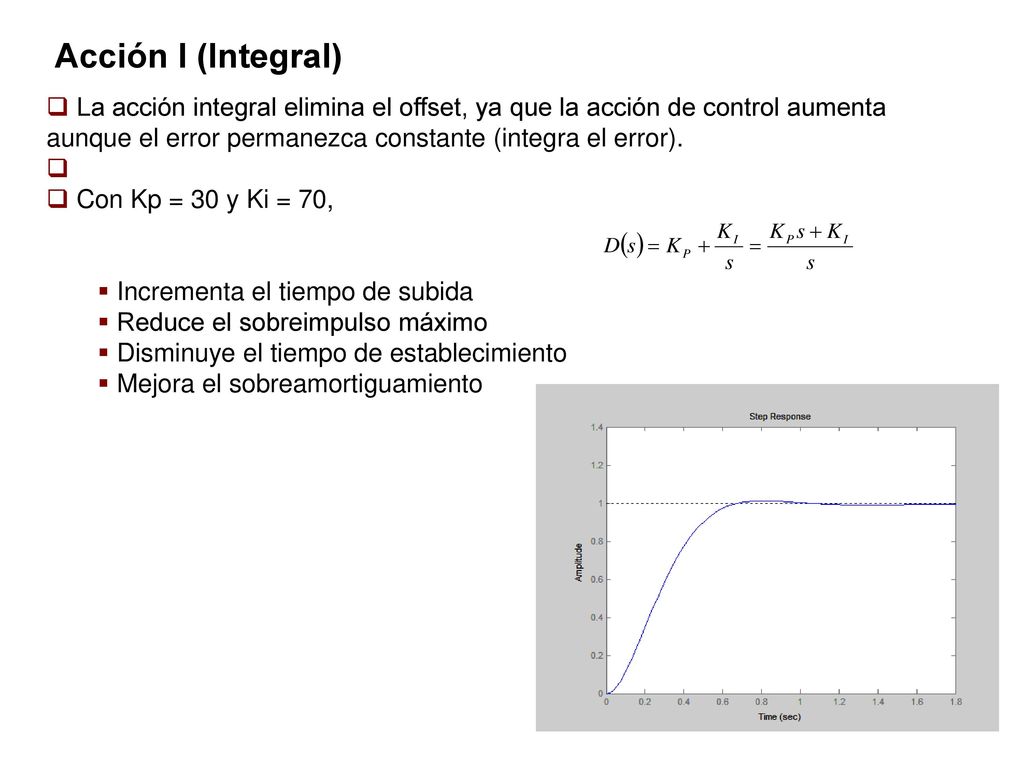

36 Acción I (Integral) La acción integral elimina el offset, ya que la acción de control aumenta aunque el error permanezca constante (integra el error). Con Kp = 30 y Ki = 70, Incrementa el tiempo de subida Reduce el sobreimpulso máximo Disminuye el tiempo de establecimiento Mejora el sobreamortiguamiento

37

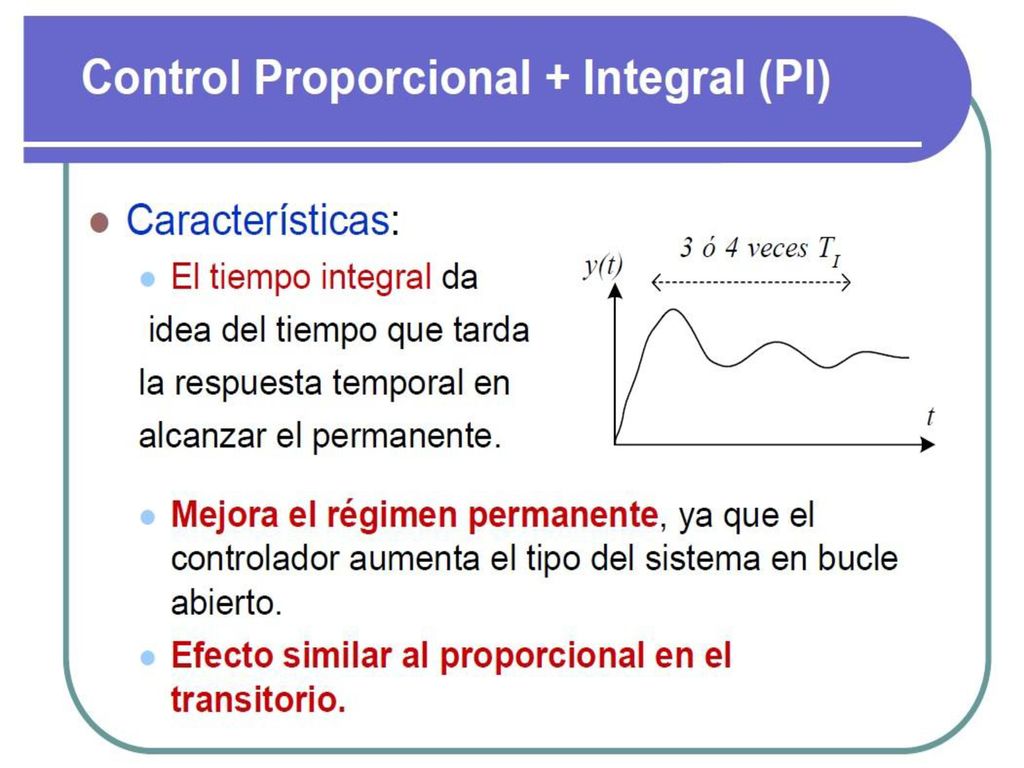

38

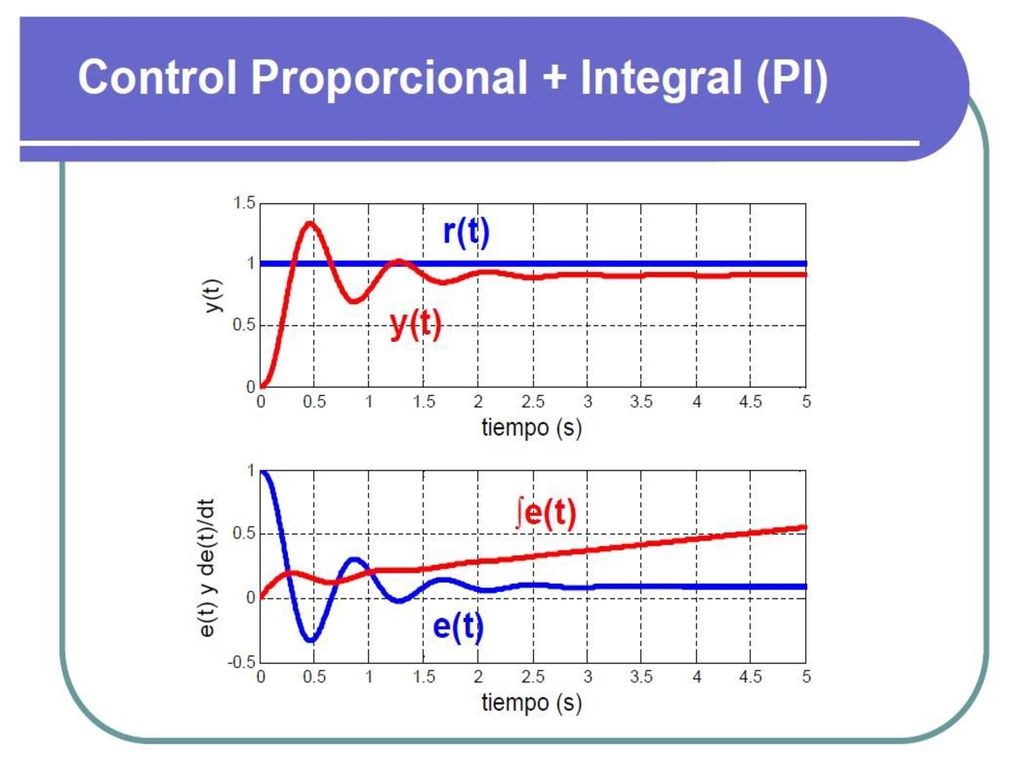

39

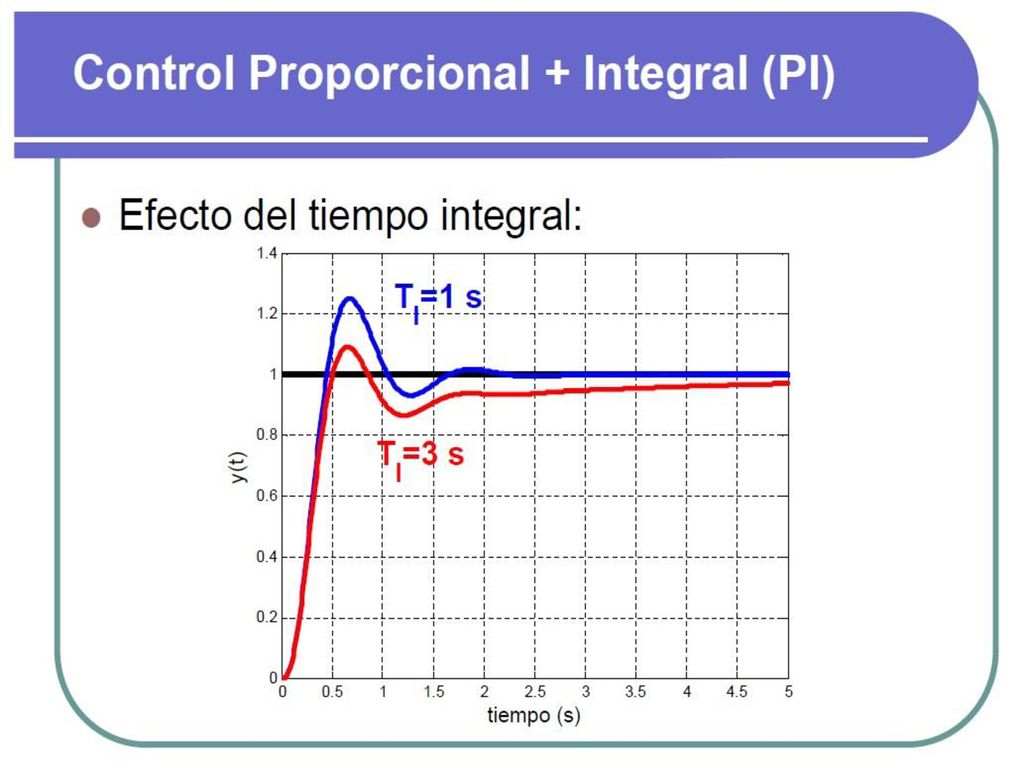

40

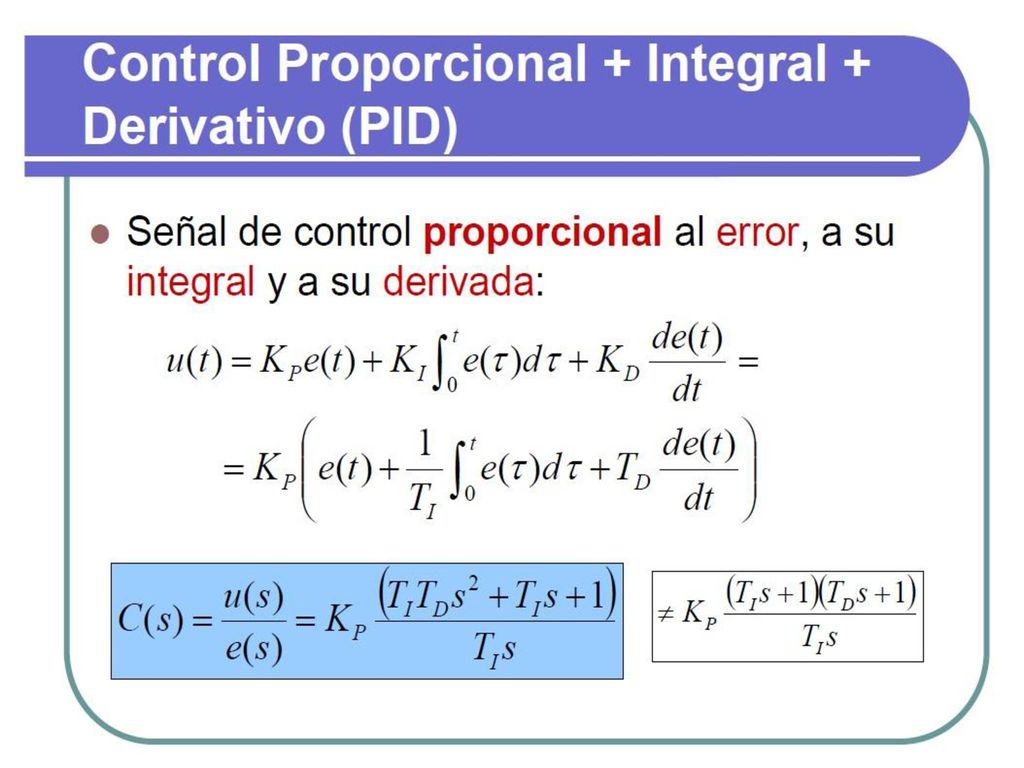

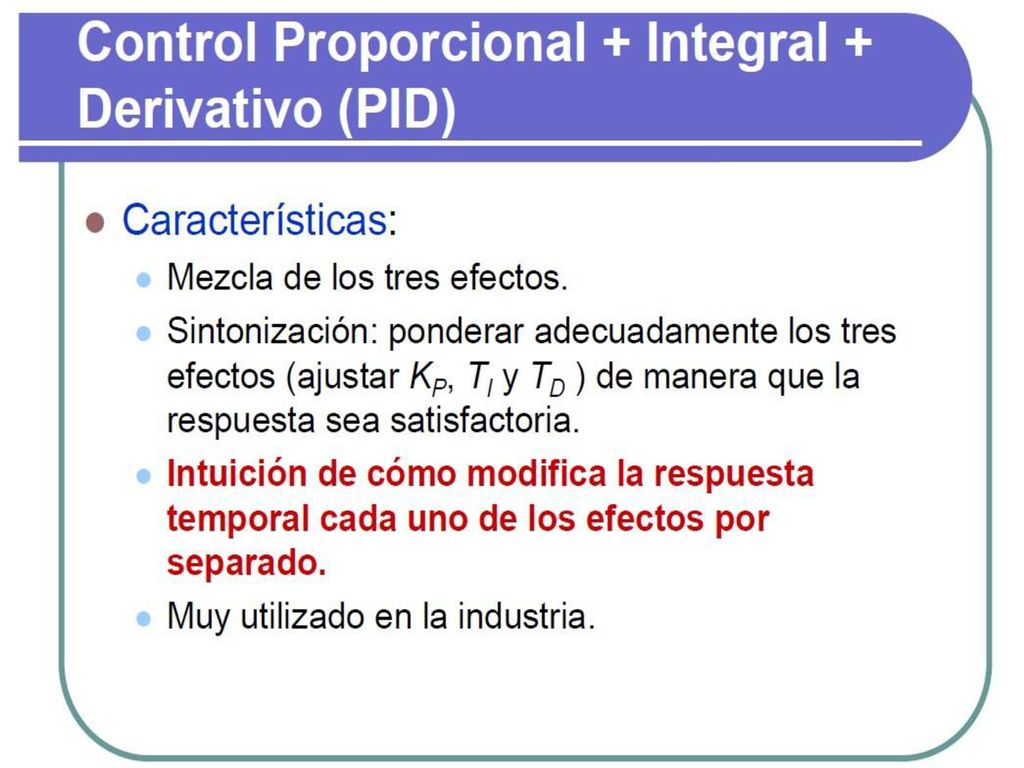

41 CONTROLADOR PID

42

43

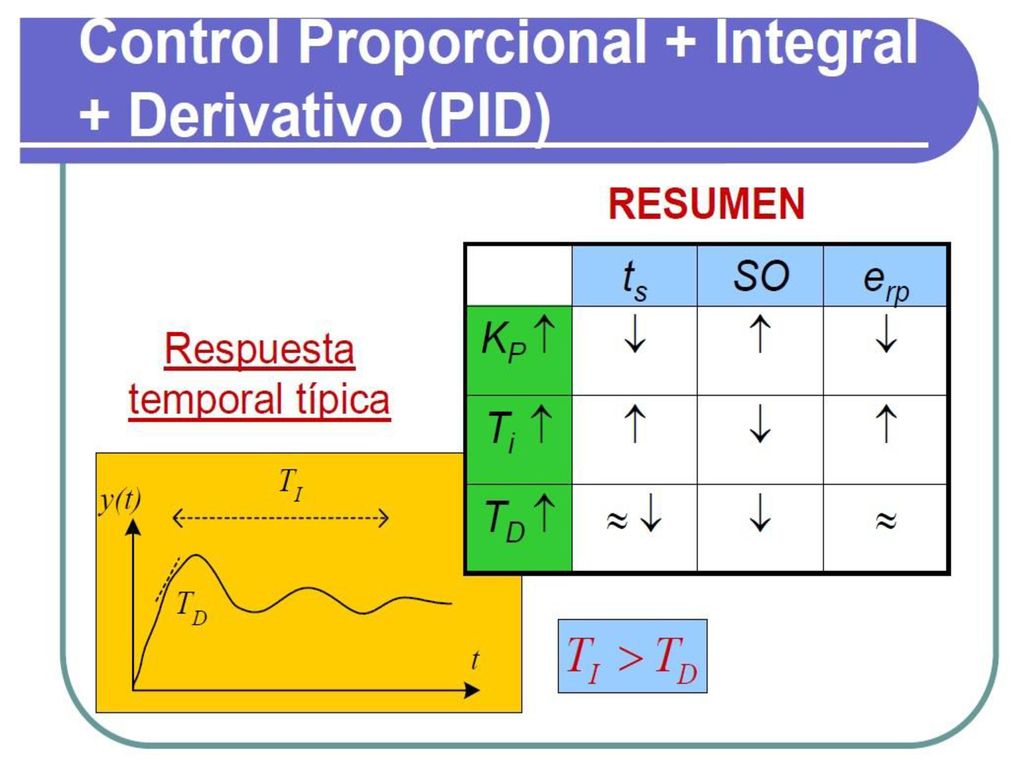

44

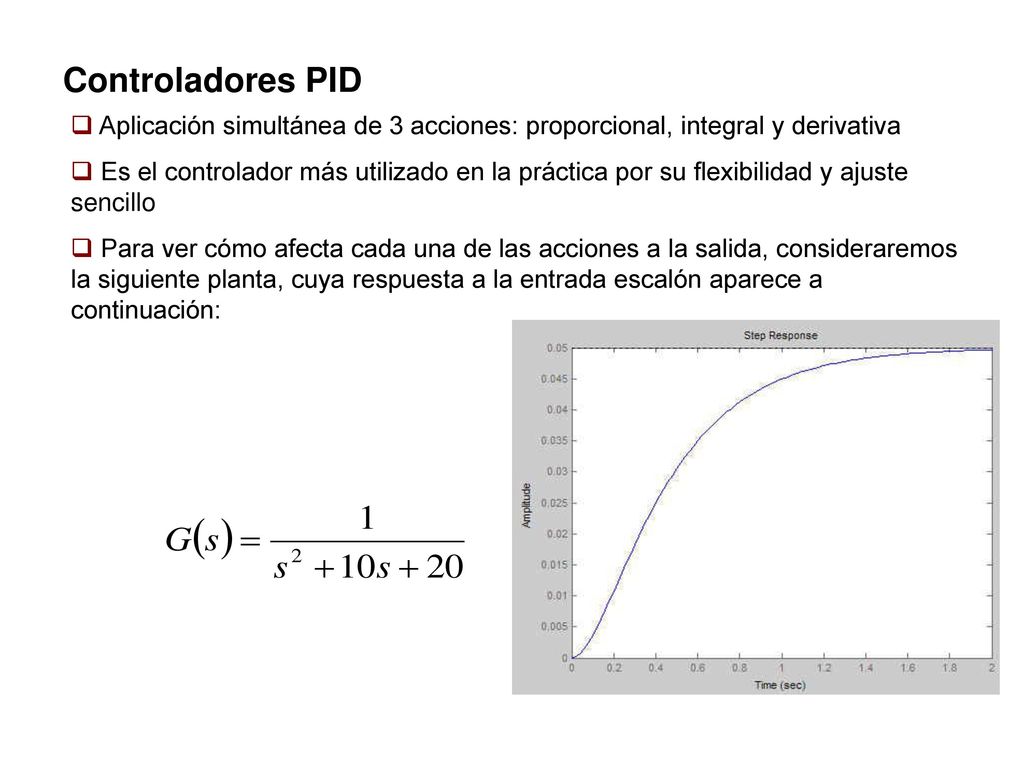

45 Controladores PID Aplicación simultánea de 3 acciones: proporcional, integral y derivativa Es el controlador más utilizado en la práctica por su flexibilidad y ajuste sencillo Para ver cómo afecta cada una de las acciones a la salida, consideraremos la siguiente planta, cuya respuesta a la entrada escalón aparece a continuación:

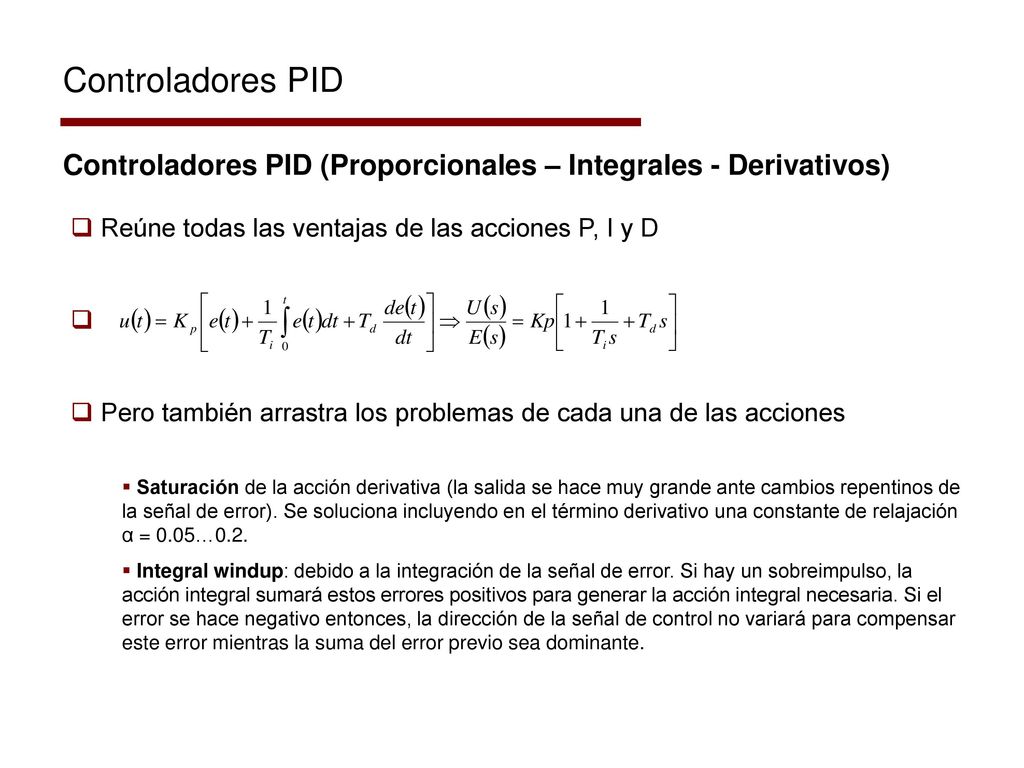

46 Controladores PID Controladores PID (Proporcionales – Integrales - Derivativos) Reúne todas las ventajas de las acciones P, I y D Pero también arrastra los problemas de cada una de las acciones Saturación de la acción derivativa (la salida se hace muy grande ante cambios repentinos de la señal de error). Se soluciona incluyendo en el término derivativo una constante de relajación α = 0.05…0.2. Integral windup: debido a la integración de la señal de error. Si hay un sobreimpulso, la acción integral sumará estos errores positivos para generar la acción integral necesaria. Si el error se hace negativo entonces, la dirección de la señal de control no variará para compensar este error mientras la suma del error previo sea dominante.

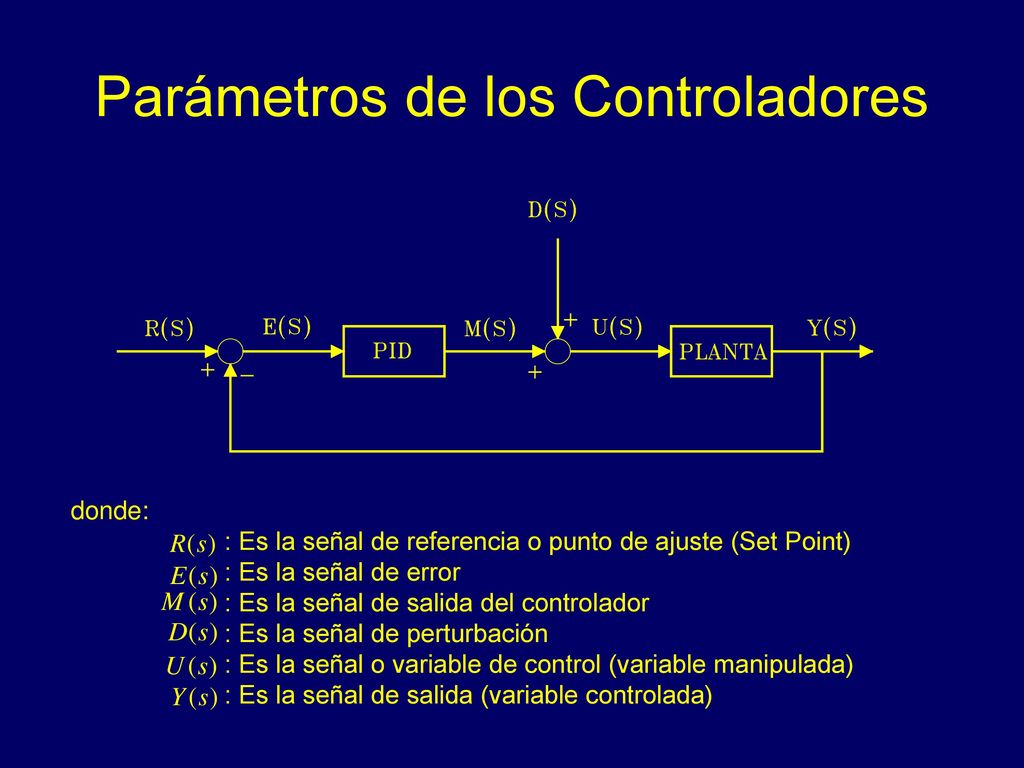

47 Parámetros de los Controladores
donde: : Es la señal de referencia o punto de ajuste (Set Point) : Es la señal de error : Es la señal de salida del controlador : Es la señal de perturbación : Es la señal o variable de control (variable manipulada) : Es la señal de salida (variable controlada)

48 OTROS TIPOS DE CONTROL

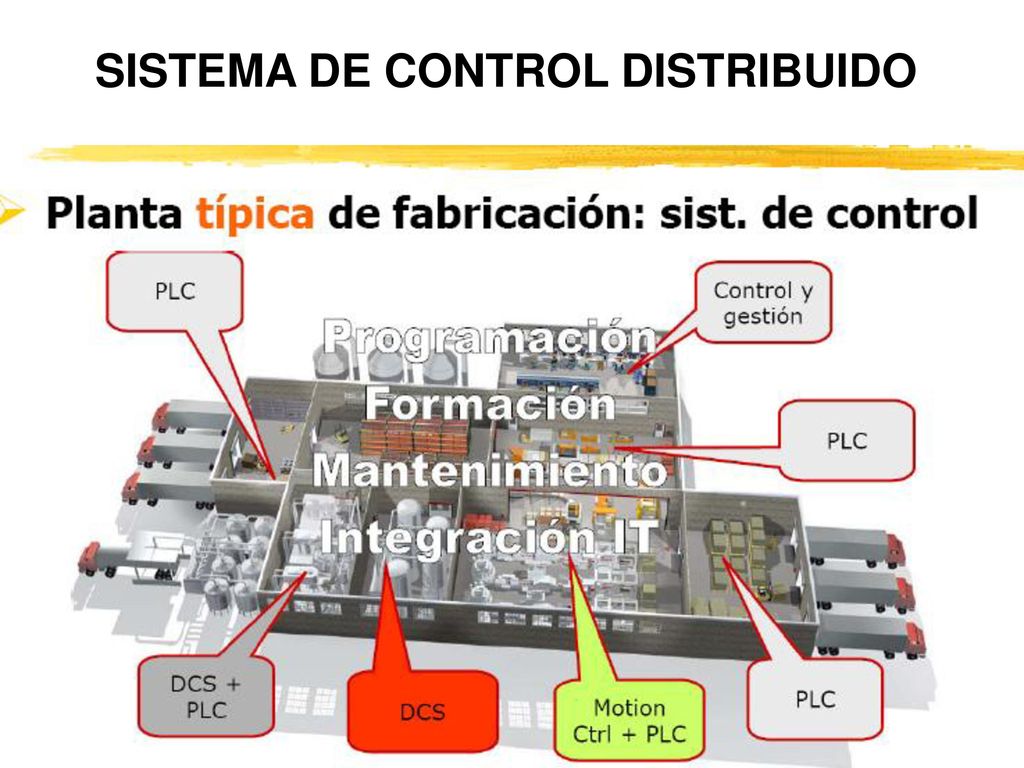

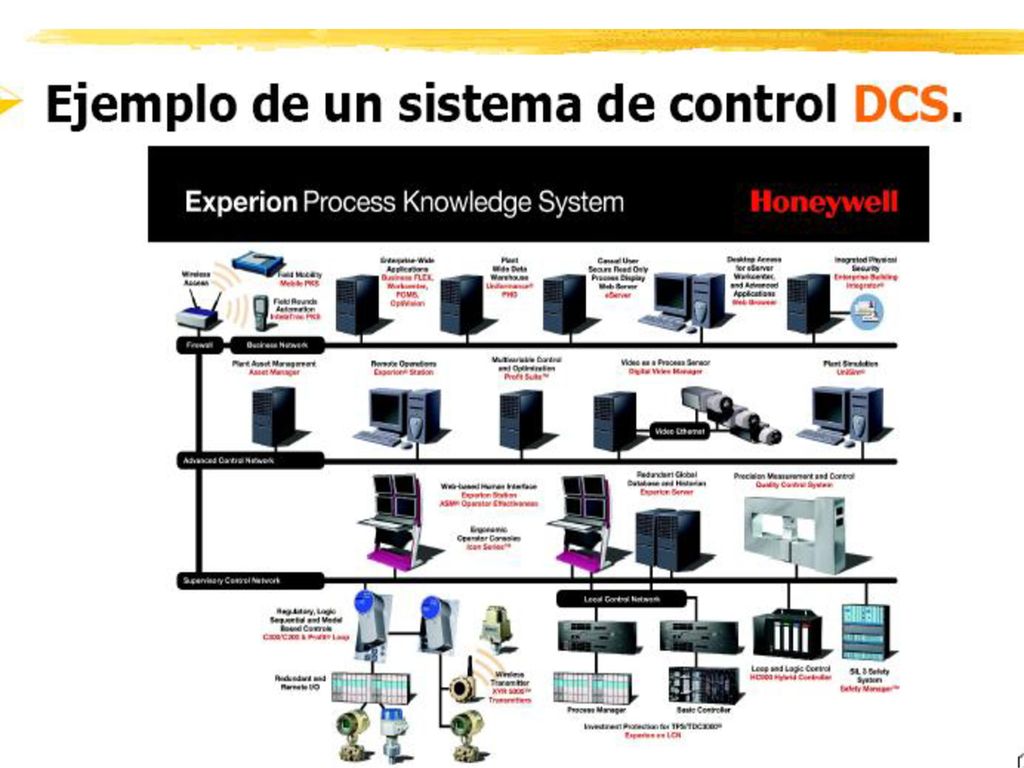

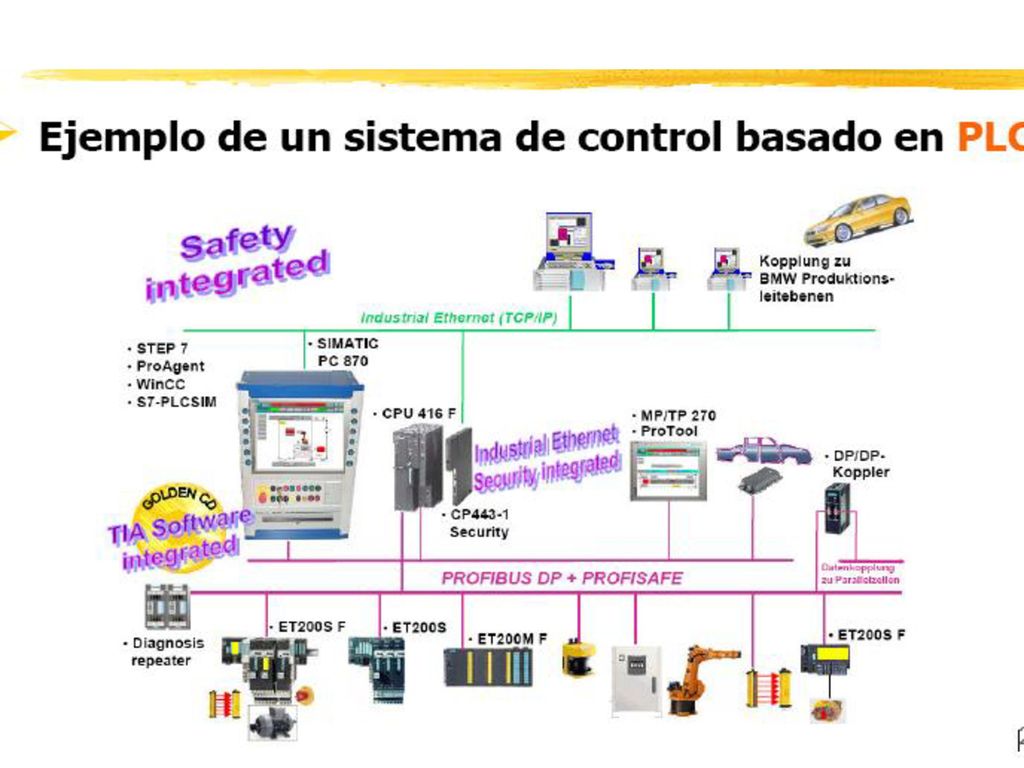

49 SISTEMA DE CONTROL DISTRIBUIDO

50

51

52

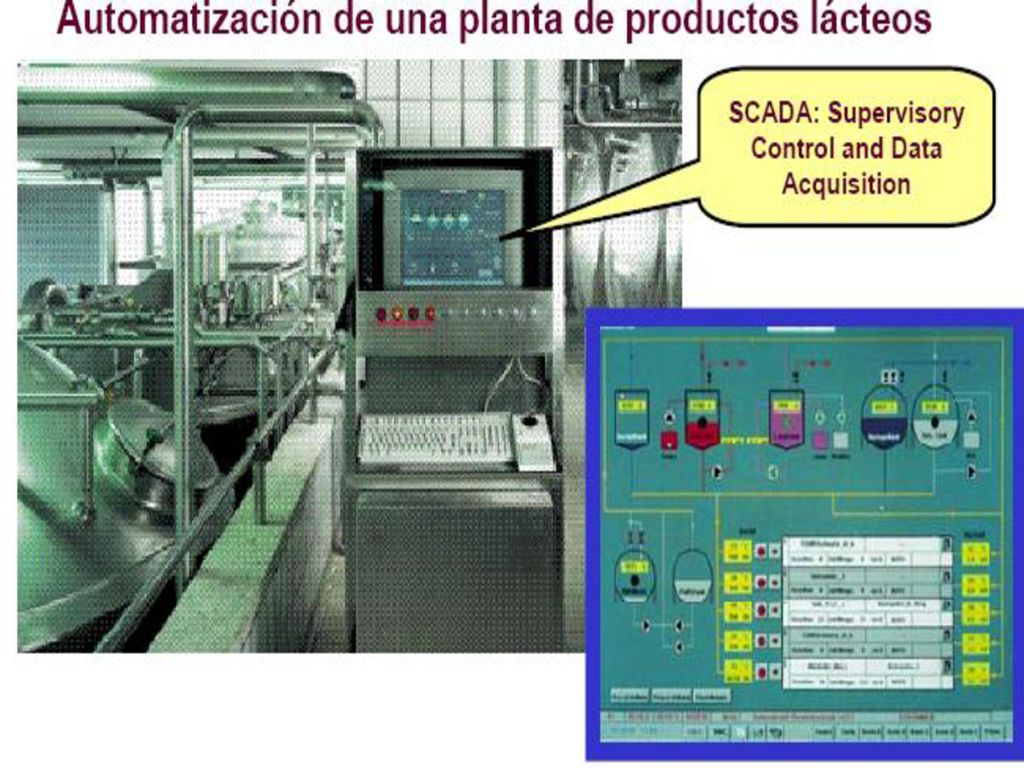

53

54 Sintonización de Controladores

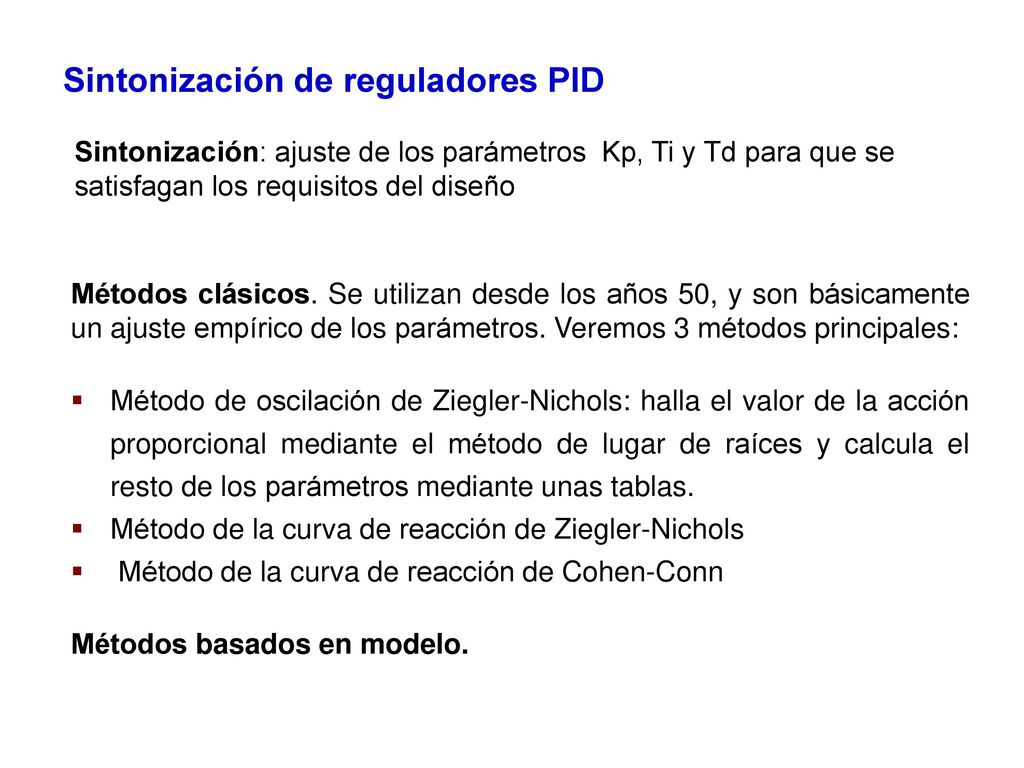

55 Sintonización de reguladores PID

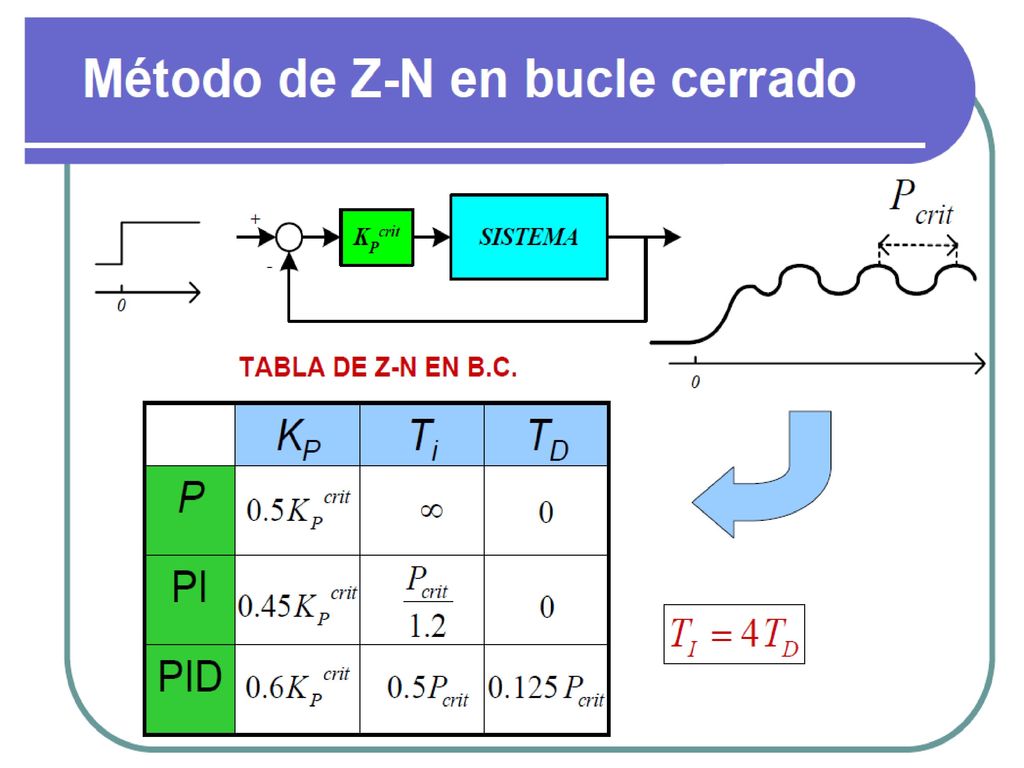

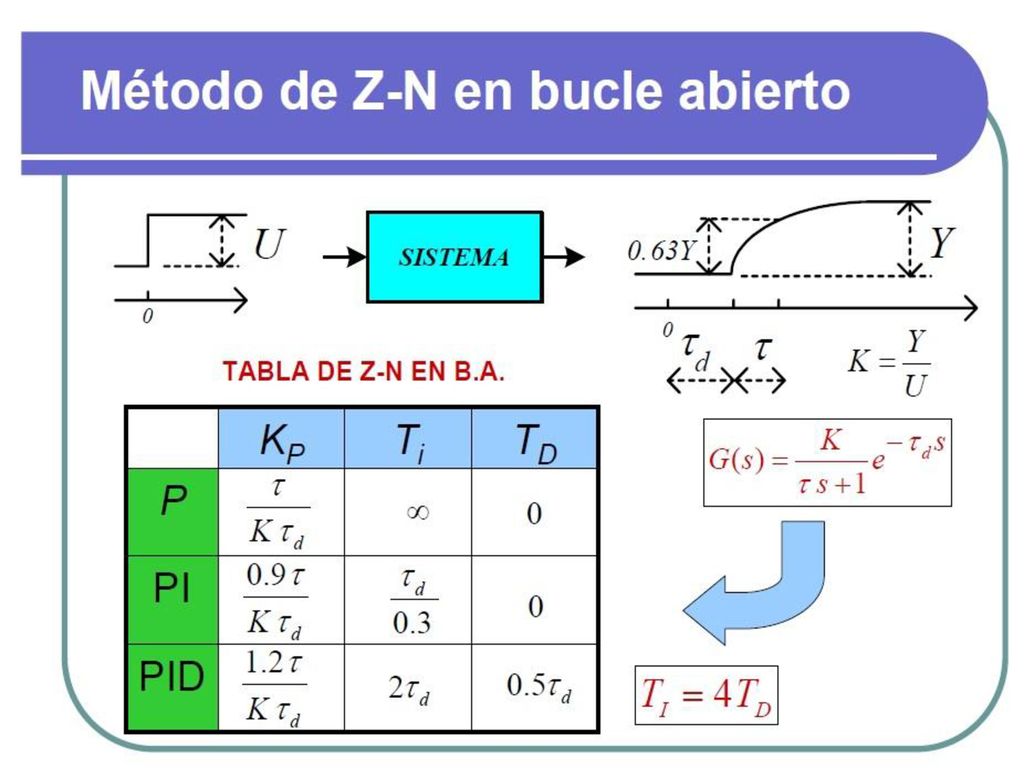

Sintonización: ajuste de los parámetros Kp, Ti y Td para que se satisfagan los requisitos del diseño Métodos clásicos. Se utilizan desde los años 50, y son básicamente un ajuste empírico de los parámetros. Veremos 3 métodos principales: Método de oscilación de Ziegler-Nichols: halla el valor de la acción proporcional mediante el método de lugar de raíces y calcula el resto de los parámetros mediante unas tablas. Método de la curva de reacción de Ziegler-Nichols Método de la curva de reacción de Cohen-Conn Métodos basados en modelo.
