Taller de Cableado Estructurado I

Presentación del tema: "Taller de Cableado Estructurado I"— Transcripción de la presentación:

1 Taller de Cableado Estructurado I

2 Concepto básico El cableado estructurado debe:
Simplificar todos los procedimientos de instalación y mantenimiento de la infraestructura de comunicación. Permitir que la red de datos pueda ofrecer un camino común también para otras señales como telefonía, alarmas, videos, música ambiental, controles de cerraduras electrónicas y otros.

3 Patrón del cableado estructurado
Armário de Telecomunicaciones Backbone Sala de Equipos Entrada de Servicios Area de Trabajo Cableado Horizontal

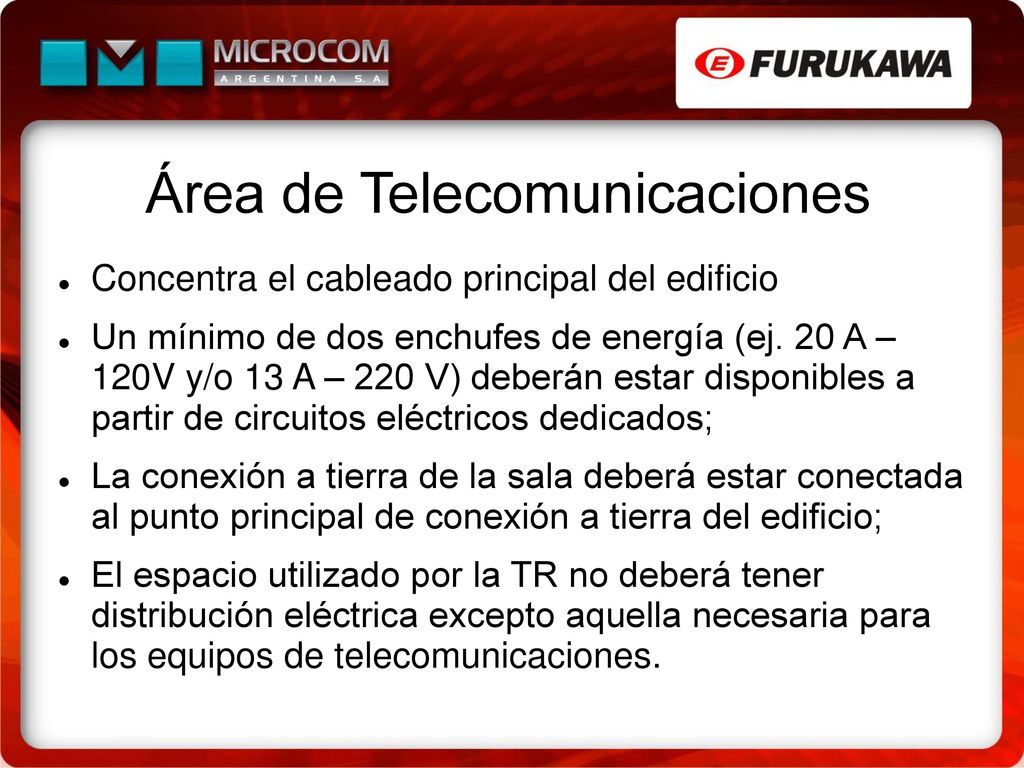

4 Área de Telecomunicaciones
Concentra el cableado principal del edificio Un mínimo de dos enchufes de energía (ej. 20 A – 120V y/o 13 A – 220 V) deberán estar disponibles a partir de circuitos eléctricos dedicados; La conexión a tierra de la sala deberá estar conectada al punto principal de conexión a tierra del edificio; El espacio utilizado por la TR no deberá tener distribución eléctrica excepto aquella necesaria para los equipos de telecomunicaciones.

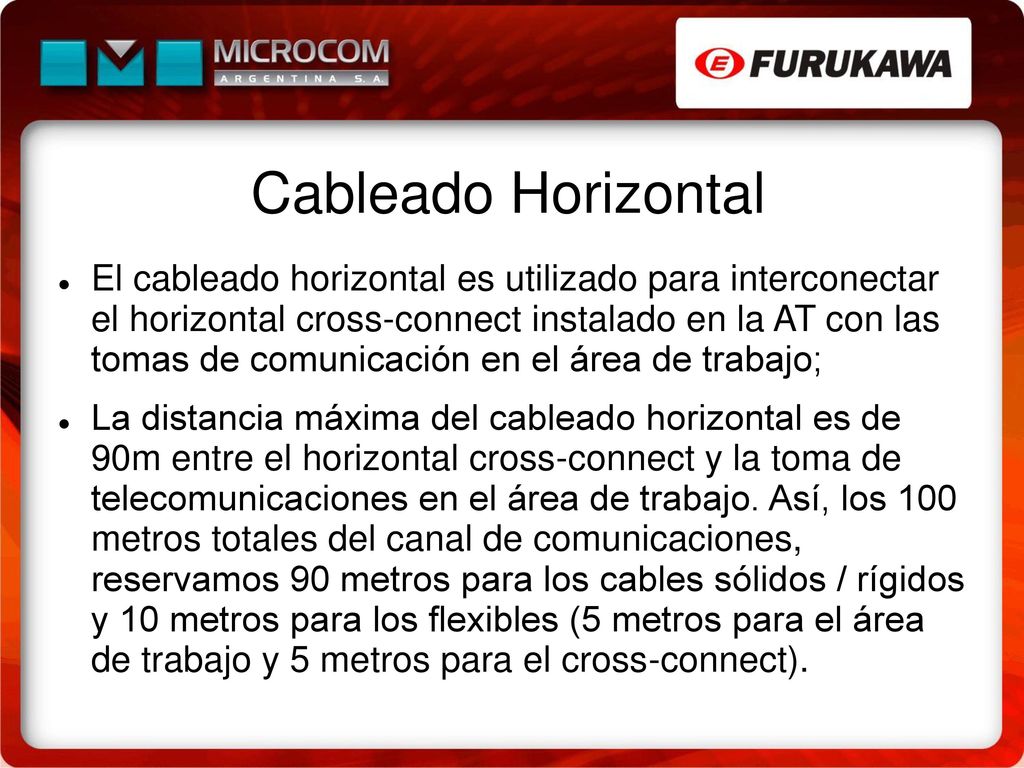

5 Cableado Horizontal El cableado horizontal es utilizado para interconectar el horizontal cross-connect instalado en la AT con las tomas de comunicación en el área de trabajo; La distancia máxima del cableado horizontal es de 90m entre el horizontal cross-connect y la toma de telecomunicaciones en el área de trabajo. Así, los 100 metros totales del canal de comunicaciones, reservamos 90 metros para los cables sólidos / rígidos y 10 metros para los flexibles (5 metros para el área de trabajo y 5 metros para el cross-connect).

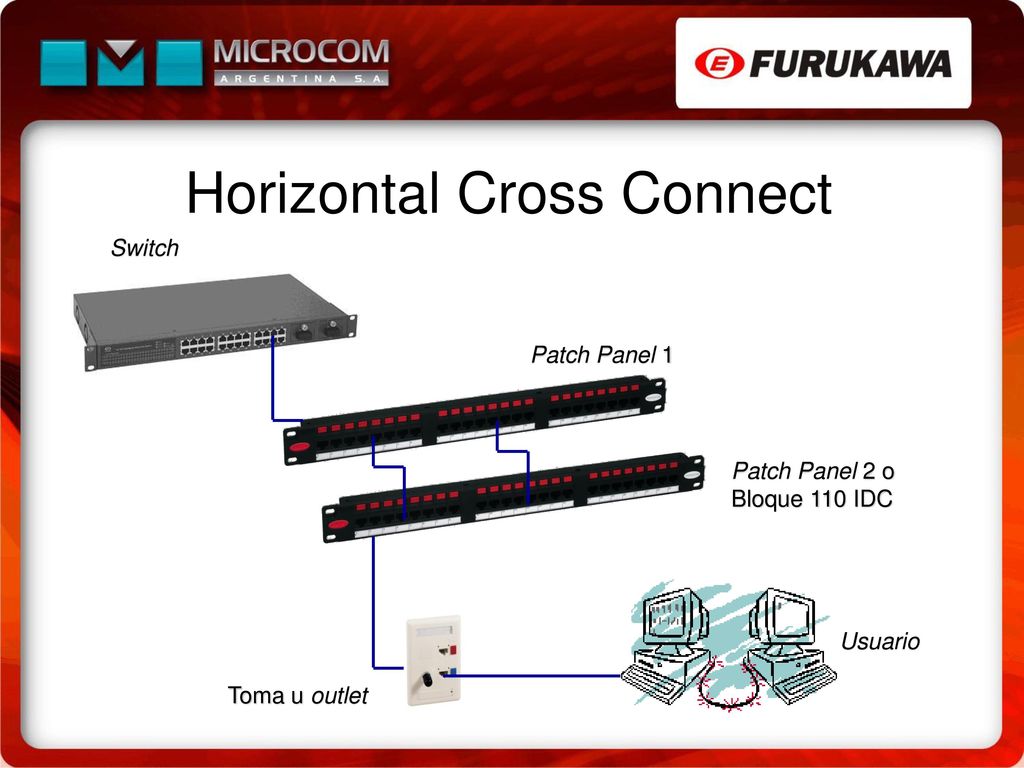

6 Horizontal Cross Connect
Switch Patch Panel 1 Patch Panel 2 o Bloque 110 IDC Toma u outlet Usuario

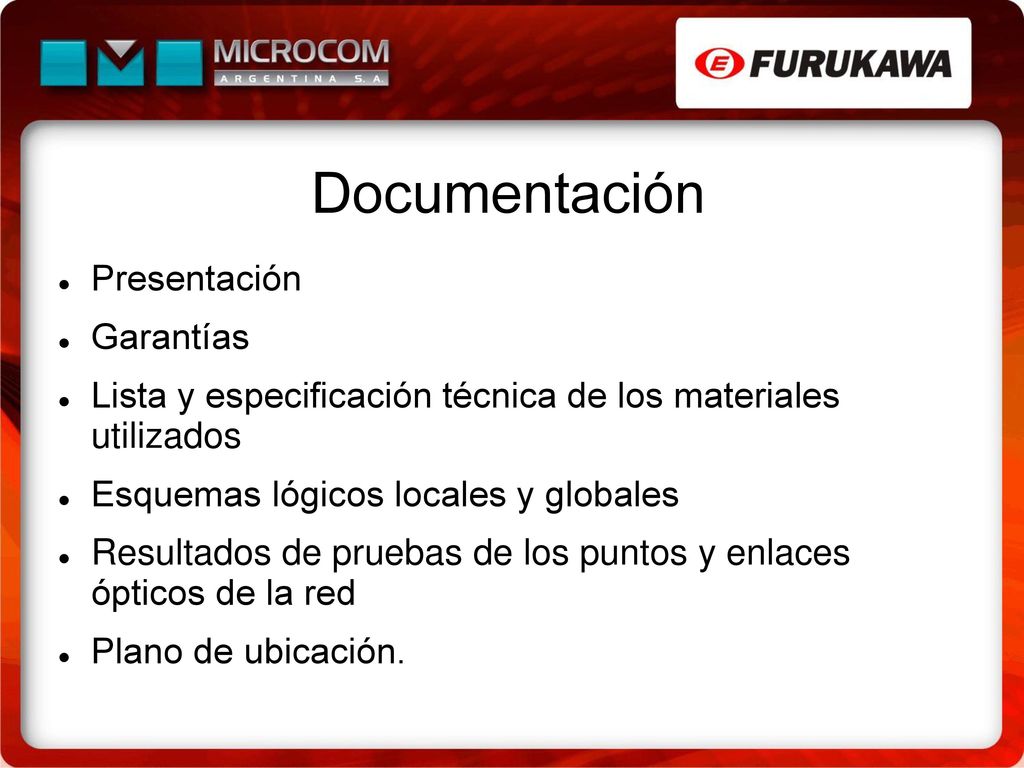

7 Documentación Presentación Garantías
Lista y especificación técnica de los materiales utilizados Esquemas lógicos locales y globales Resultados de pruebas de los puntos y enlaces ópticos de la red Plano de ubicación.

8 Los componentes del cableado
Patch Panel Jack Patch Cord Corto (0,5/1M) Patch Cord Largo (1,5 a 3M)

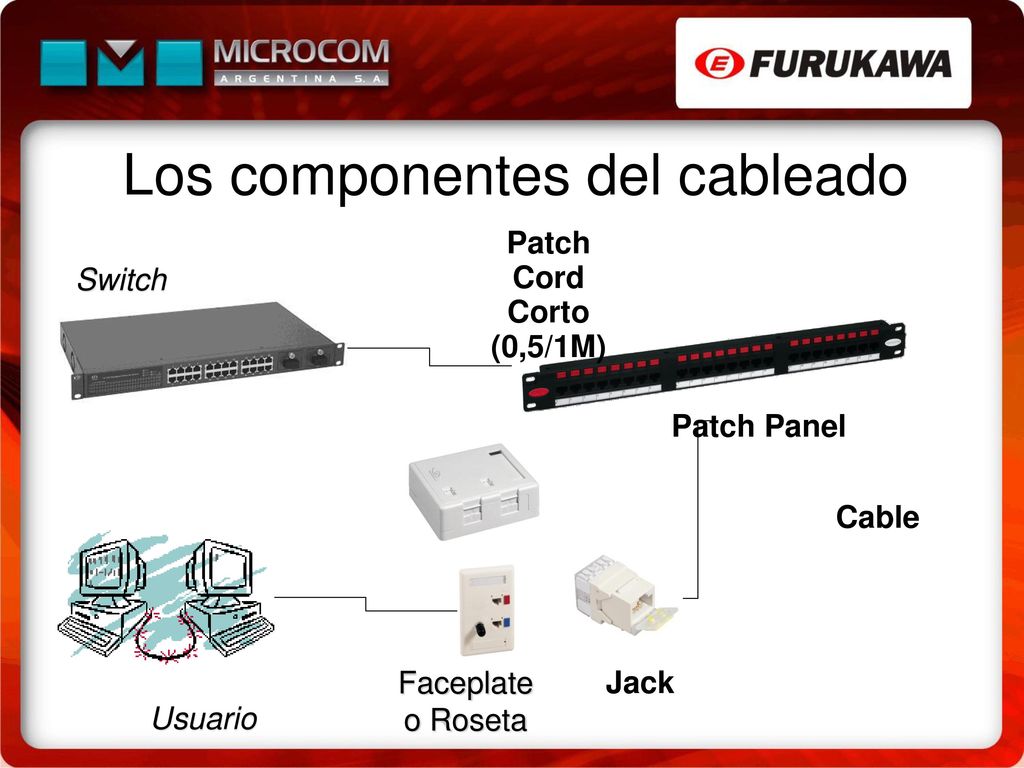

9 Los componentes del cableado
Patch Cord Corto (0,5/1M) Switch Patch Panel Cable Faceplate o Roseta Jack Usuario

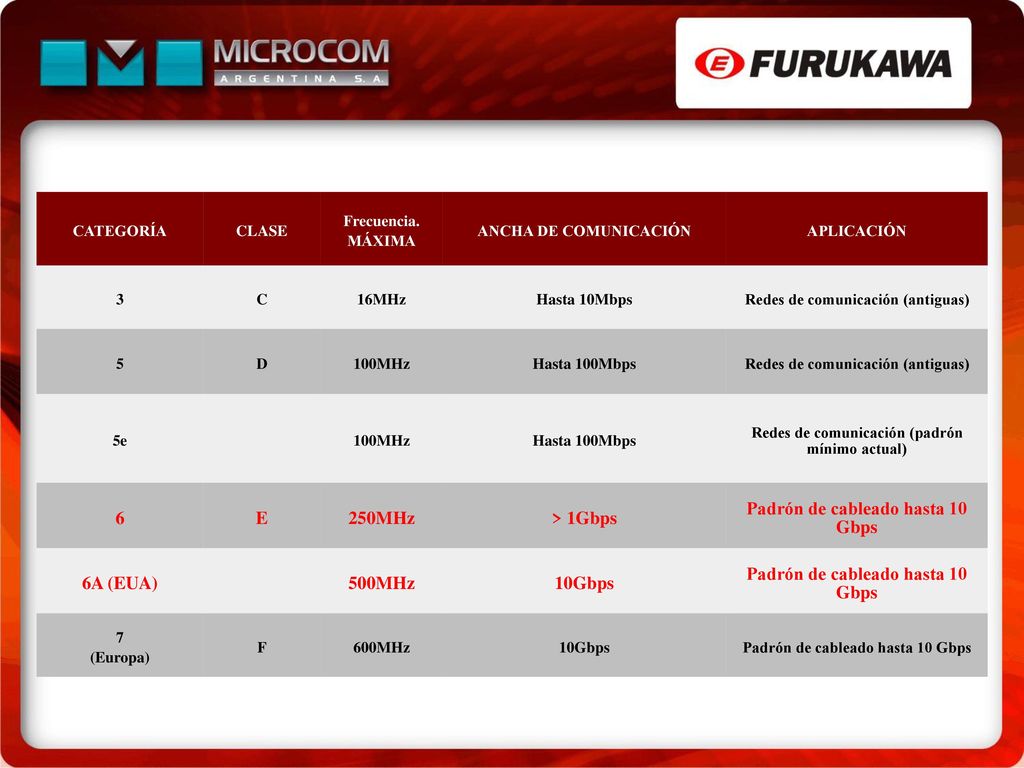

10 Padrón de cableado hasta 10 Gbps
CATEGORÍA CLASE Frecuencia. MÁXIMA ANCHA DE COMUNICACIÓN APLICACIÓN 3 C 16MHz Hasta 10Mbps Redes de comunicación (antiguas) 5 D 100MHz Hasta 100Mbps 5e Redes de comunicación (padrón mínimo actual) 6 E 250MHz > 1Gbps Padrón de cableado hasta 10 Gbps 6A (EUA) 500MHz 10Gbps 7 (Europa) F 600MHz Padrón de cableado hasta 10 Gbps

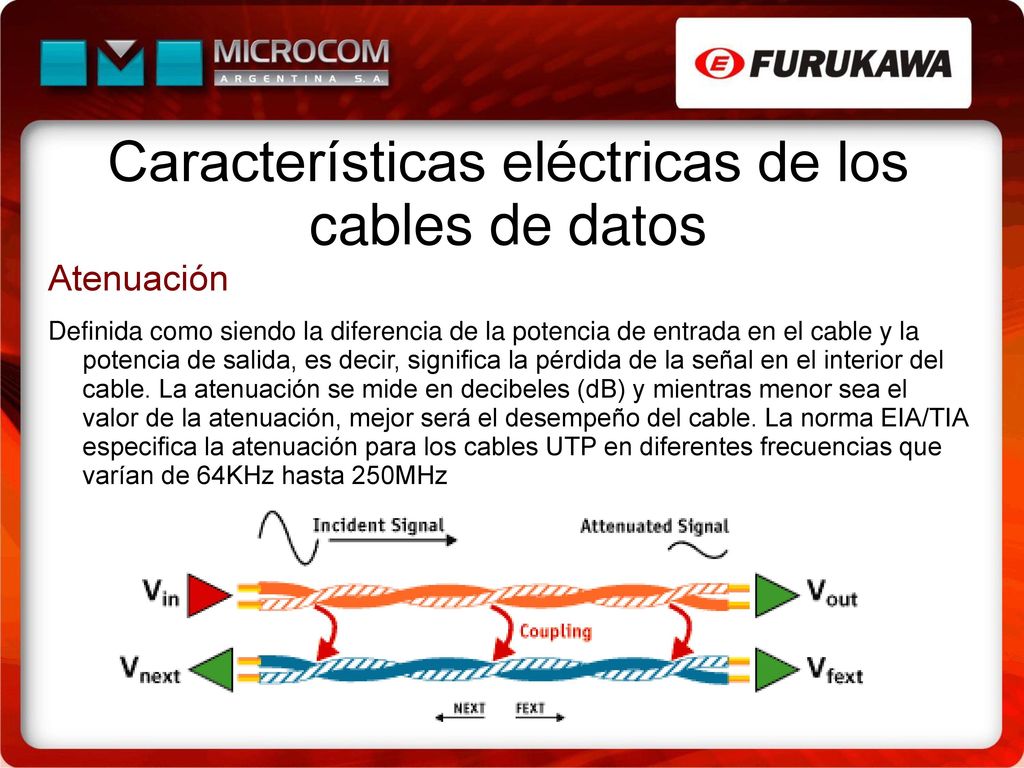

11 Características eléctricas de los cables de datos
Atenuación Definida como siendo la diferencia de la potencia de entrada en el cable y la potencia de salida, es decir, significa la pérdida de la señal en el interior del cable. La atenuación se mide en decibeles (dB) y mientras menor sea el valor de la atenuación, mejor será el desempeño del cable. La norma EIA/TIA especifica la atenuación para los cables UTP en diferentes frecuencias que varían de 64KHz hasta 250MHz

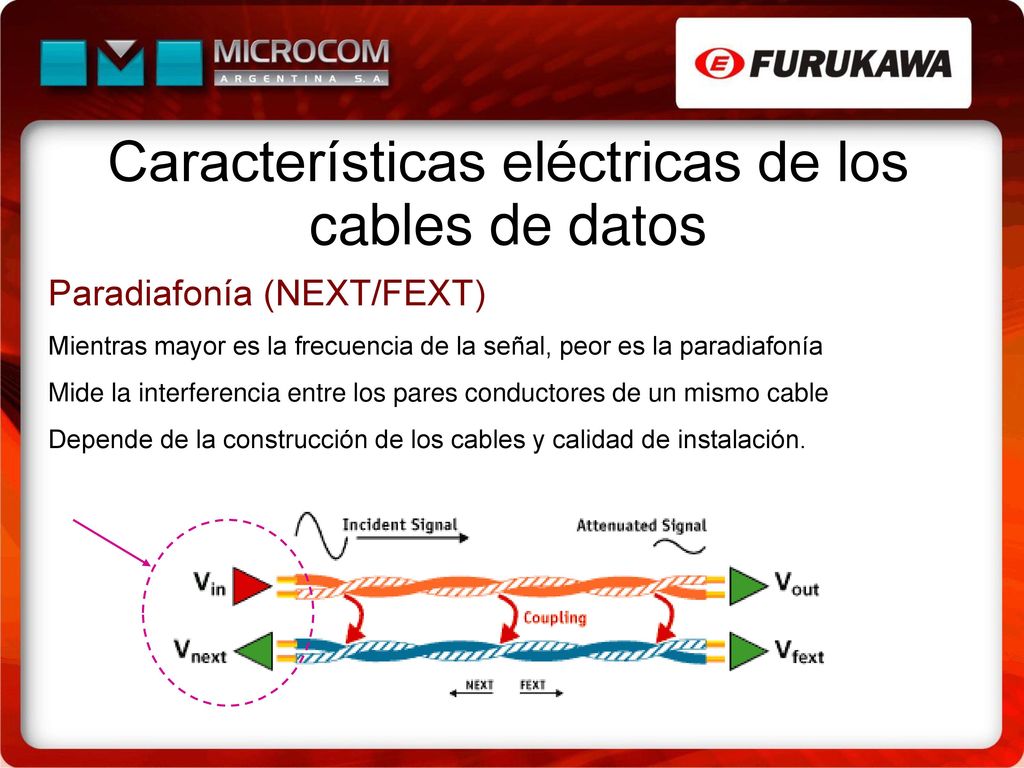

12 Características eléctricas de los cables de datos
Paradiafonía (NEXT/FEXT) Mientras mayor es la frecuencia de la señal, peor es la paradiafonía Mide la interferencia entre los pares conductores de un mismo cable Depende de la construcción de los cables y calidad de instalación.

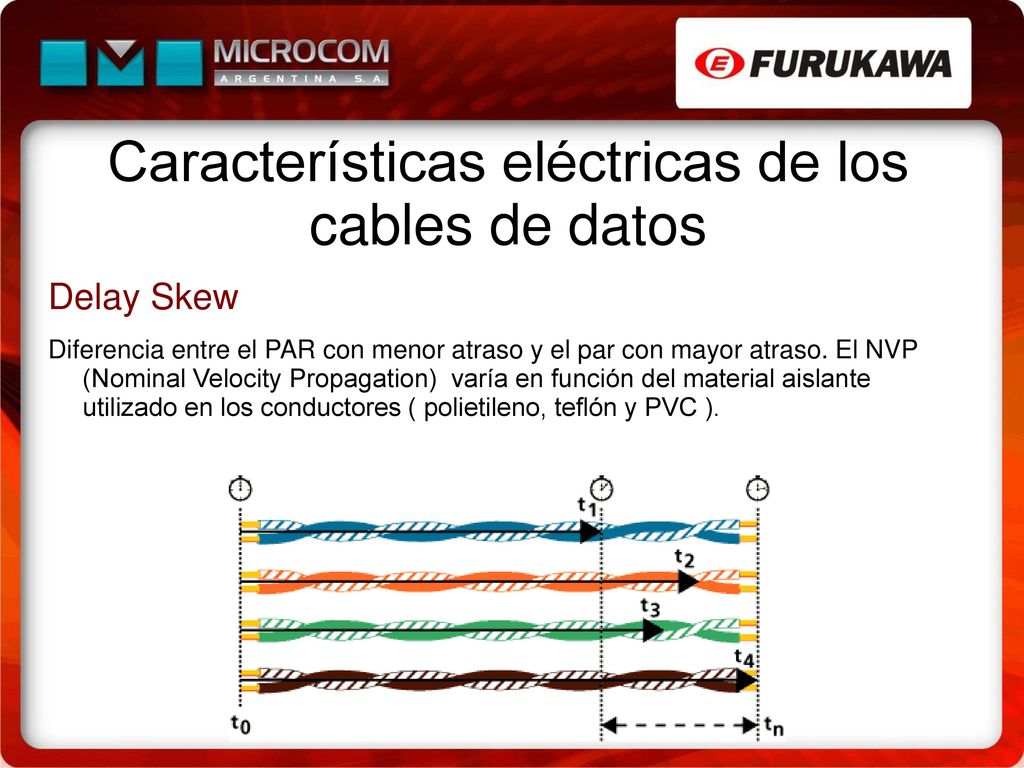

13 Características eléctricas de los cables de datos
Delay Skew Diferencia entre el PAR con menor atraso y el par con mayor atraso. El NVP (Nominal Velocity Propagation) varía en función del material aislante utilizado en los conductores ( polietileno, teflón y PVC ).

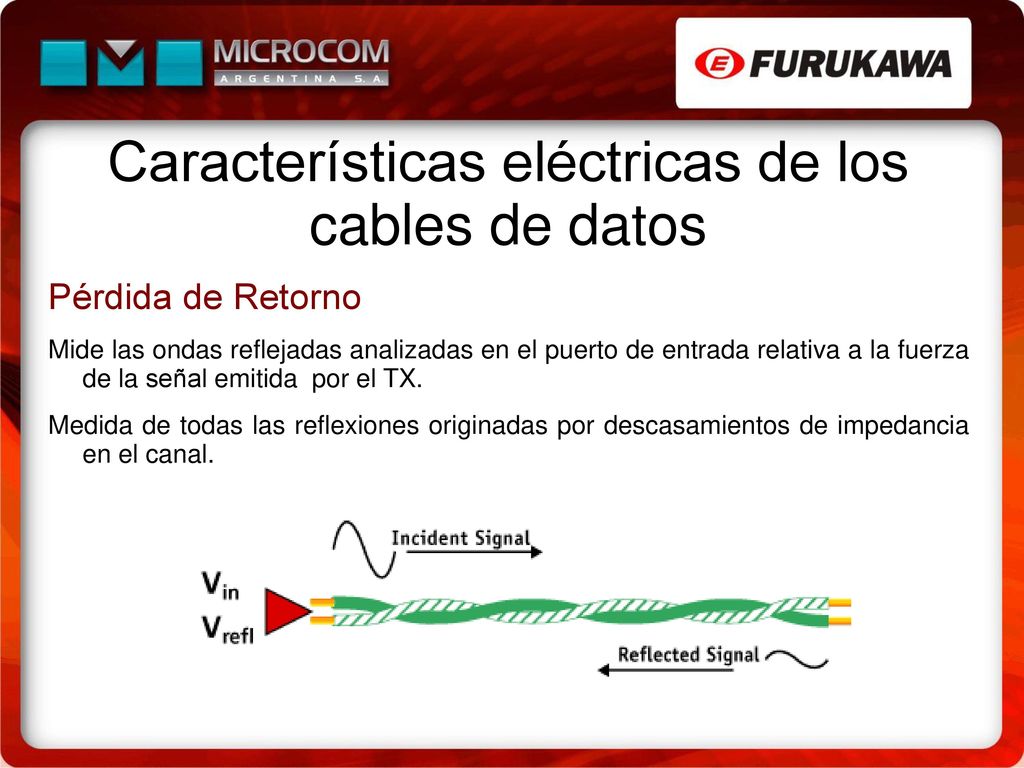

14 Características eléctricas de los cables de datos
Pérdida de Retorno Mide las ondas reflejadas analizadas en el puerto de entrada relativa a la fuerza de la señal emitida por el TX. Medida de todas las reflexiones originadas por descasamientos de impedancia en el canal.

15 Características eléctricas de los cables de datos
Alien Crosstalk Mide la interferencia de pares de cable adyacentes en el par de cable central Ocurre en frecuencias superiores a 500MHz – CAT.6A Debe medirse 6 Cables x 1 Cable

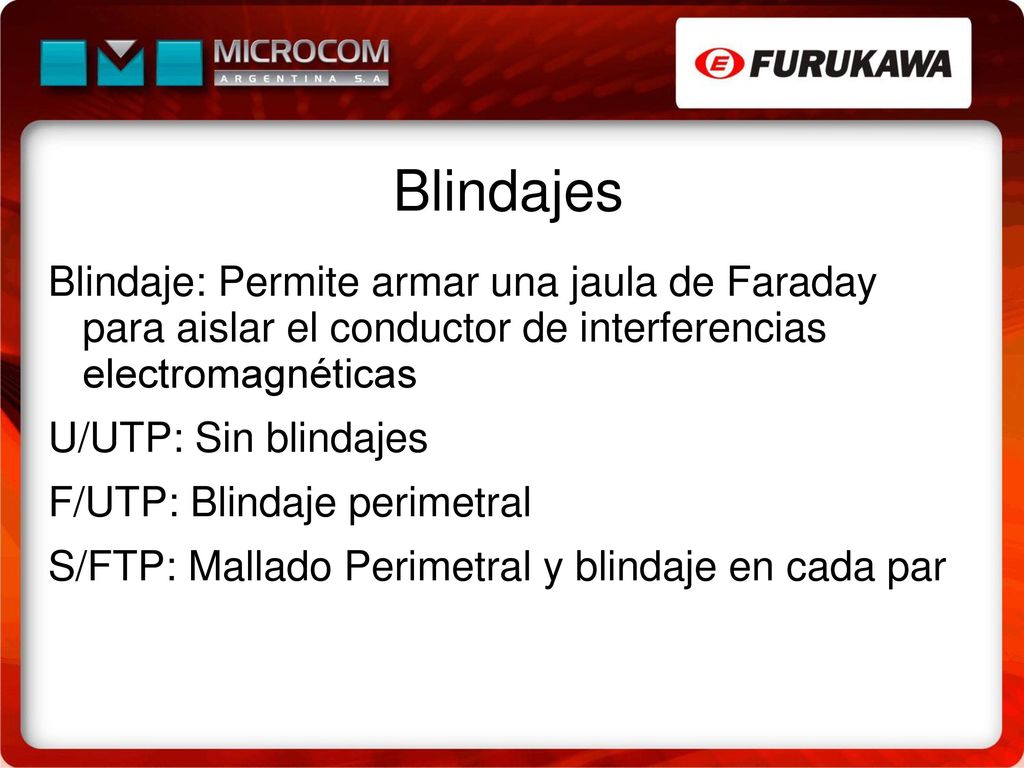

16 Blindajes Blindaje: Permite armar una jaula de Faraday para aislar el conductor de interferencias electromagnéticas U/UTP: Sin blindajes F/UTP: Blindaje perimetral S/FTP: Mallado Perimetral y blindaje en cada par

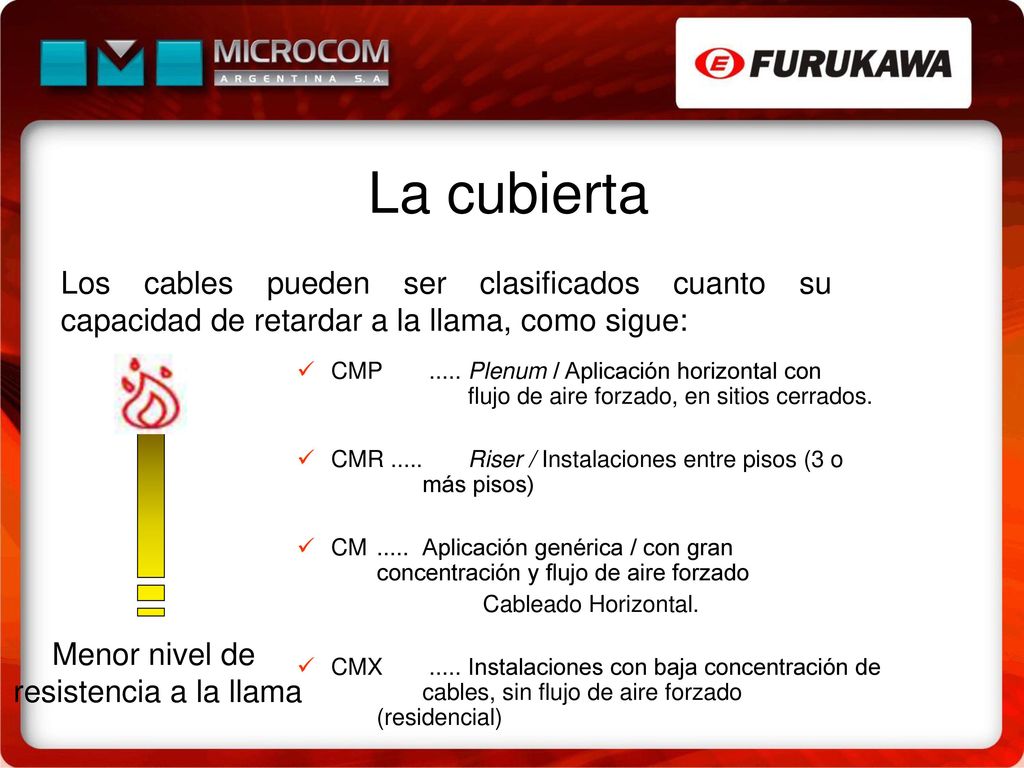

17 La cubierta Los cables pueden ser clasificados cuanto su capacidad de retardar a la llama, como sigue: CMP Plenum / Aplicación horizontal con flujo de aire forzado, en sitios cerrados. CMR Riser / Instalaciones entre pisos (3 o más pisos) CM Aplicación genérica / con gran concentración y flujo de aire forzado Cableado Horizontal. CMX Instalaciones con baja concentración de cables, sin flujo de aire forzado (residencial) Menor nivel de resistencia a la llama

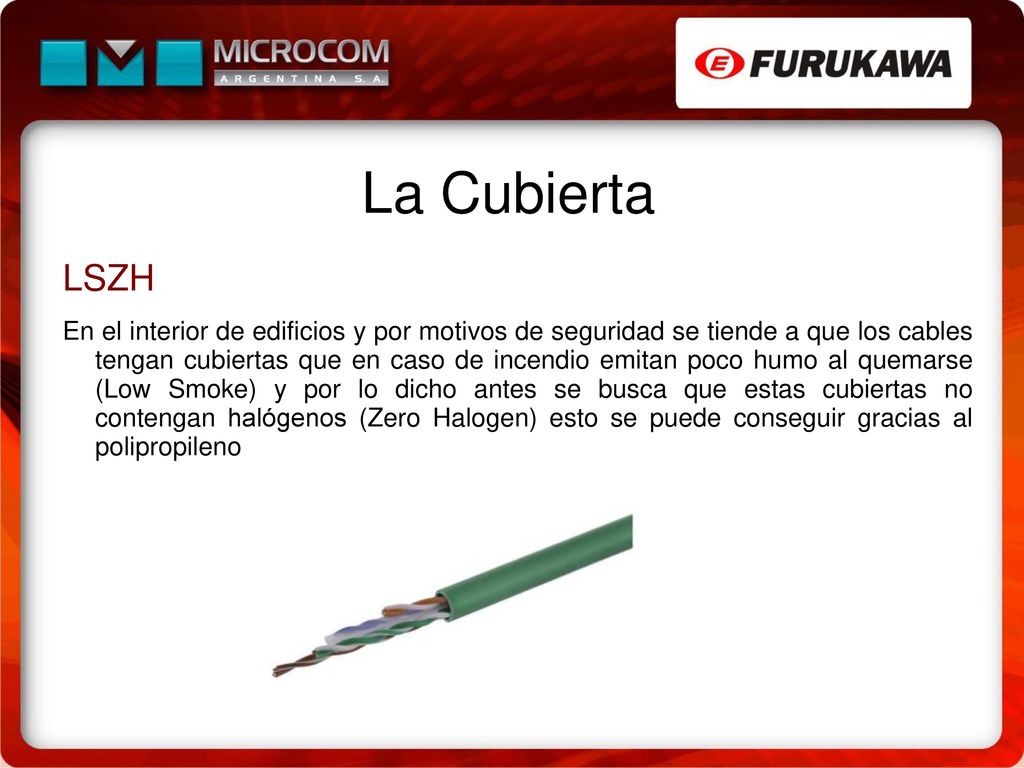

18 La Cubierta LSZH En el interior de edificios y por motivos de seguridad se tiende a que los cables tengan cubiertas que en caso de incendio emitan poco humo al quemarse (Low Smoke) y por lo dicho antes se busca que estas cubiertas no contengan halógenos (Zero Halogen) esto se puede conseguir gracias al polipropileno

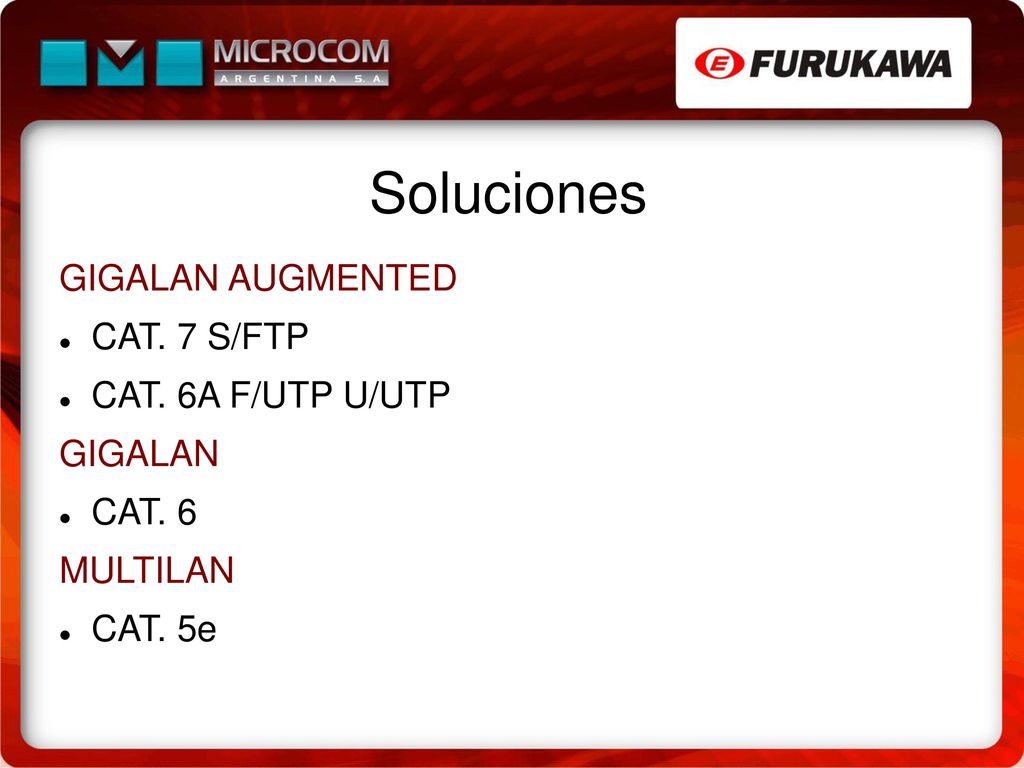

19 Soluciones GIGALAN AUGMENTED CAT. 7 S/FTP CAT. 6A F/UTP U/UTP GIGALAN
MULTILAN CAT. 5e

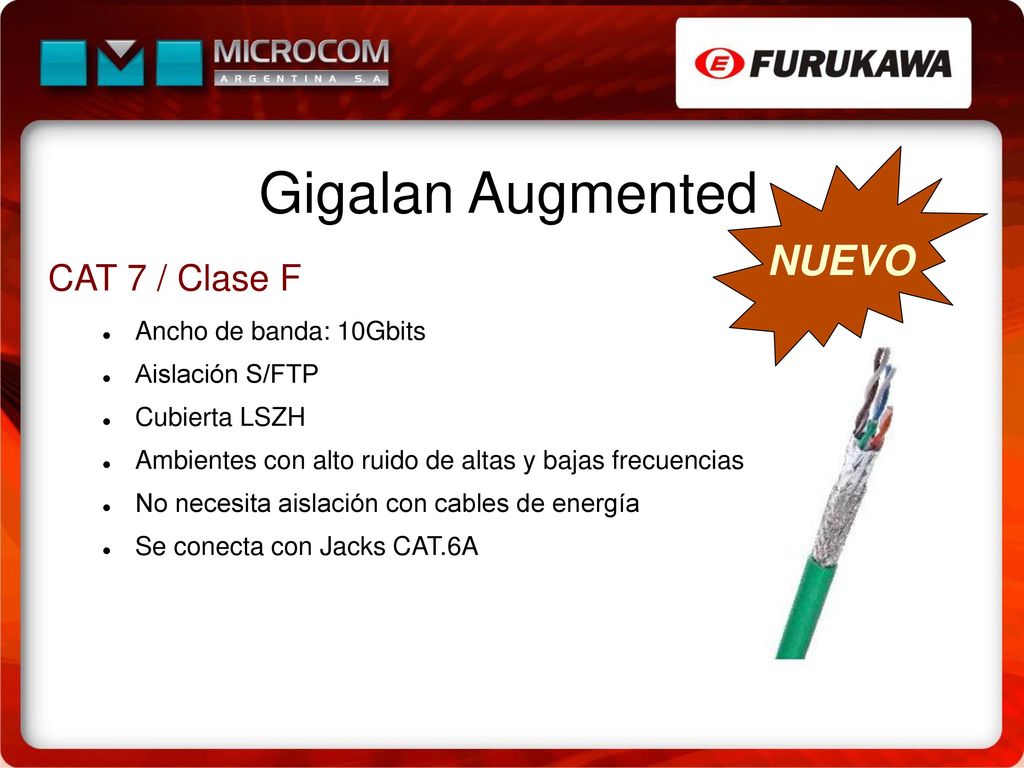

20 Gigalan Augmented NUEVO CAT 7 / Clase F Ancho de banda: 10Gbits
Aislación S/FTP Cubierta LSZH Ambientes con alto ruido de altas y bajas frecuencias No necesita aislación con cables de energía Se conecta con Jacks CAT.6A

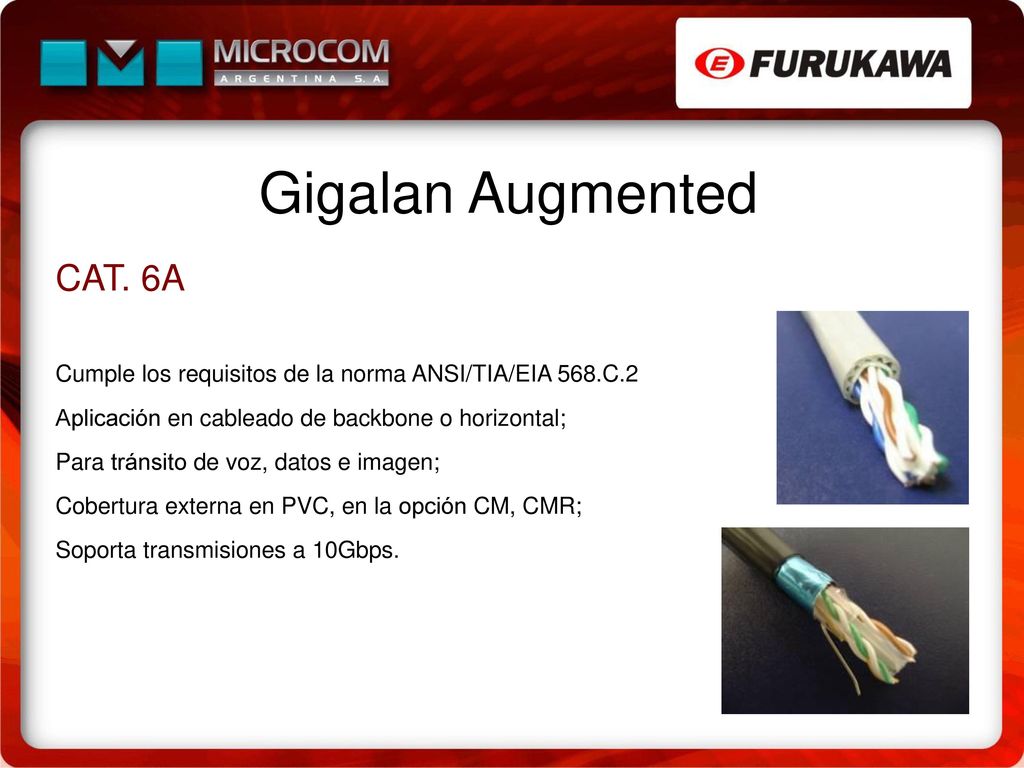

21 Gigalan Augmented CAT. 6A
Cumple los requisitos de la norma ANSI/TIA/EIA 568.C.2 Aplicación en cableado de backbone o horizontal; Para tránsito de voz, datos e imagen; Cobertura externa en PVC, en la opción CM, CMR; Soporta transmisiones a 10Gbps.

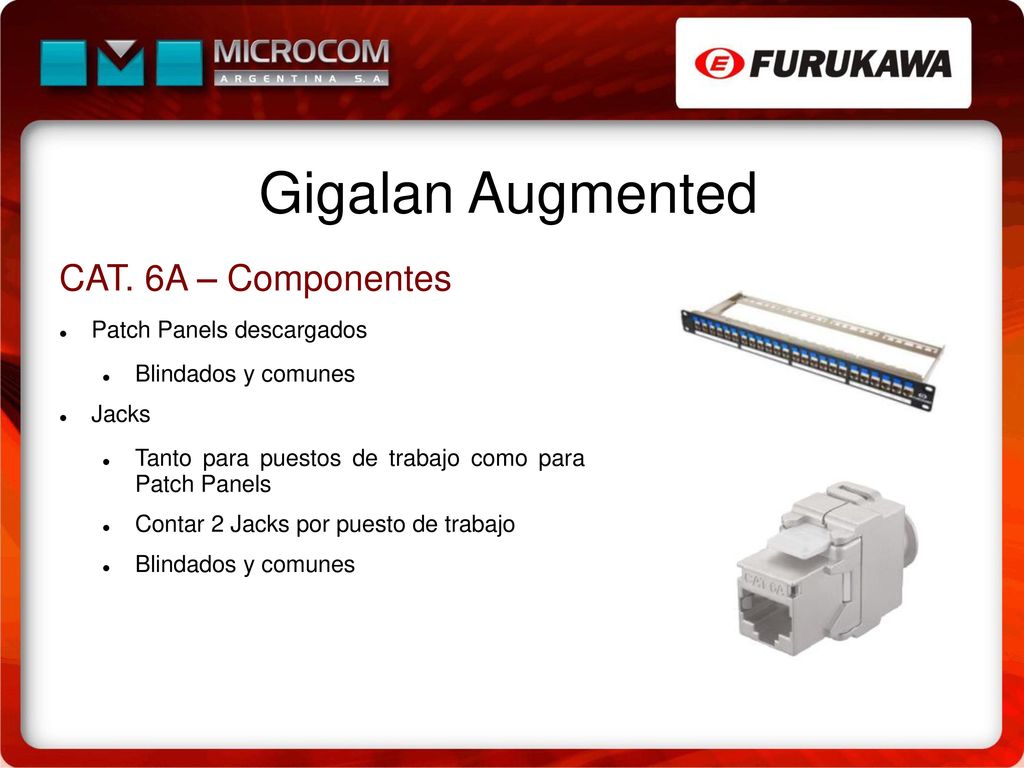

22 Gigalan Augmented CAT. 6A – Componentes Patch Panels descargados
Blindados y comunes Jacks Tanto para puestos de trabajo como para Patch Panels Contar 2 Jacks por puesto de trabajo

23 Gigalan Augmented

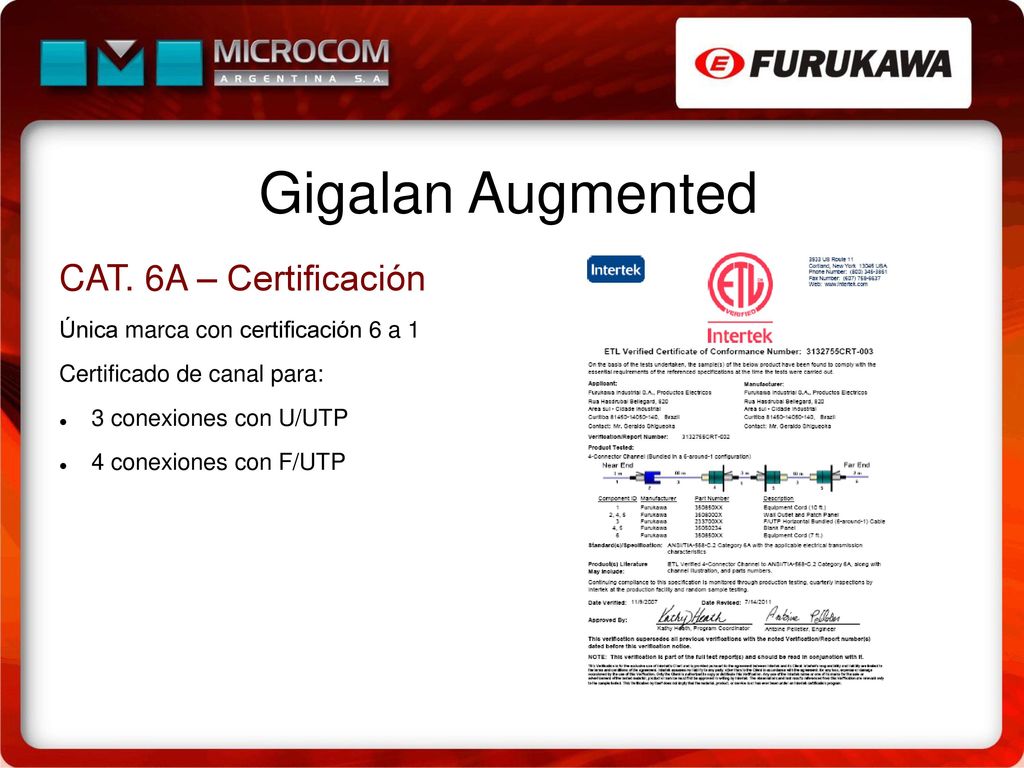

24 Gigalan Augmented CAT. 6A – Certificación
Única marca con certificación 6 a 1 Certificado de canal para: 3 conexiones con U/UTP 4 conexiones con F/UTP

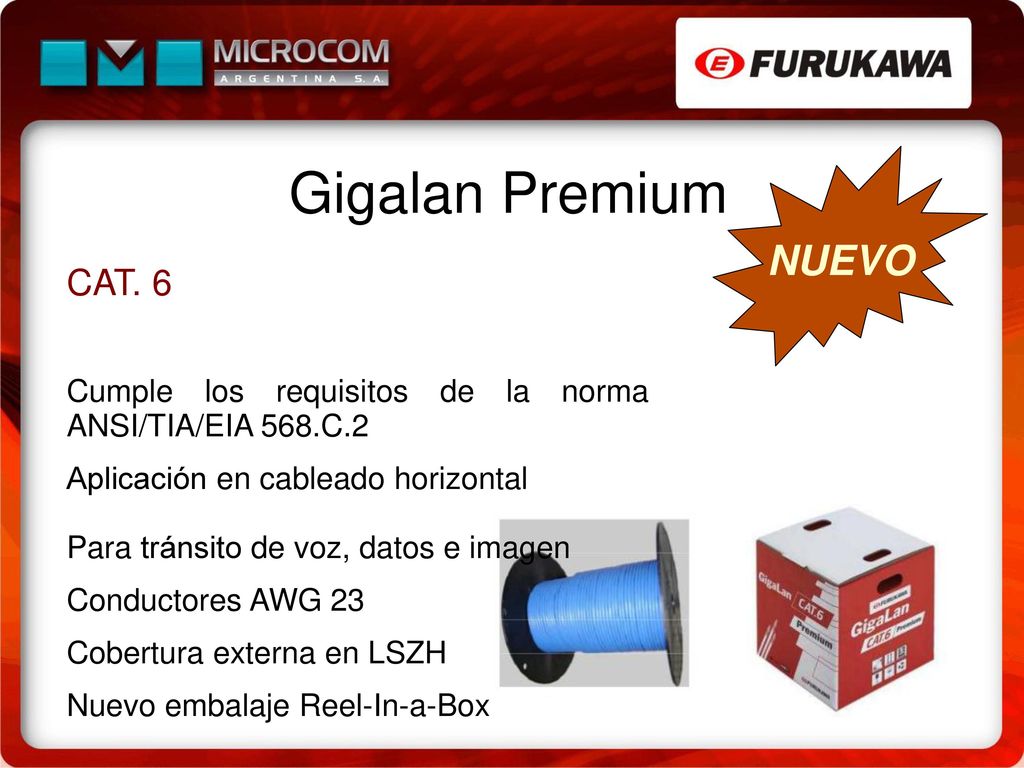

25 Gigalan Premium NUEVO CAT. 6
Cumple los requisitos de la norma ANSI/TIA/EIA 568.C.2 Aplicación en cableado horizontal Para tránsito de voz, datos e imagen Conductores AWG 23 Cobertura externa en LSZH Nuevo embalaje Reel-In-a-Box

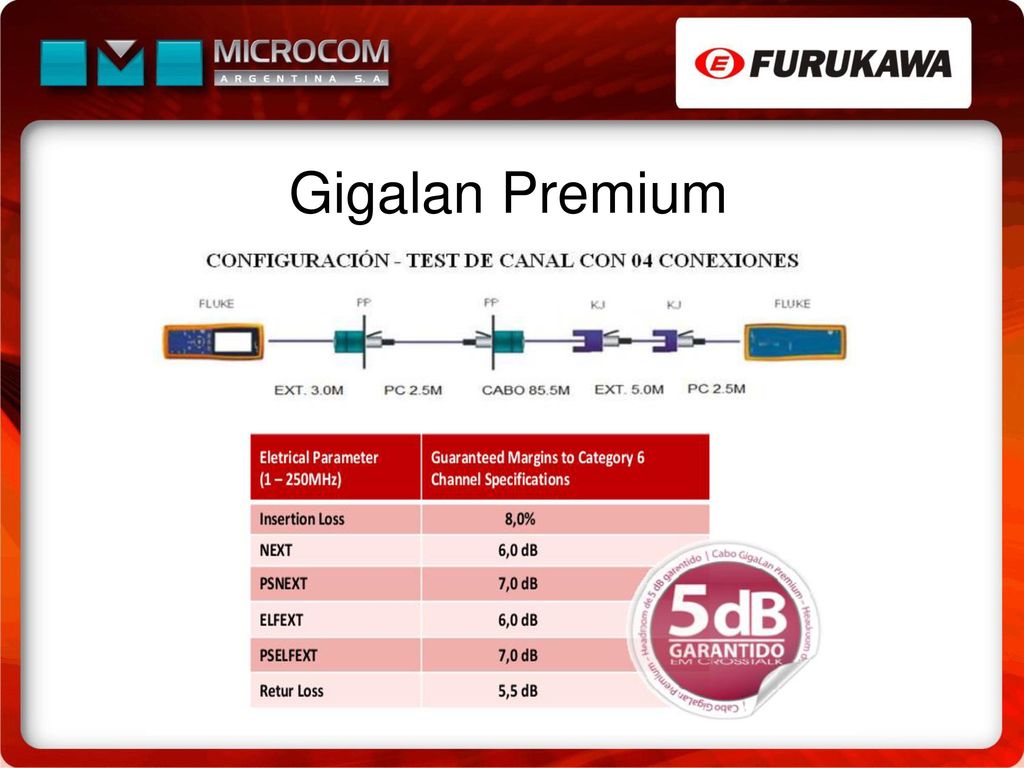

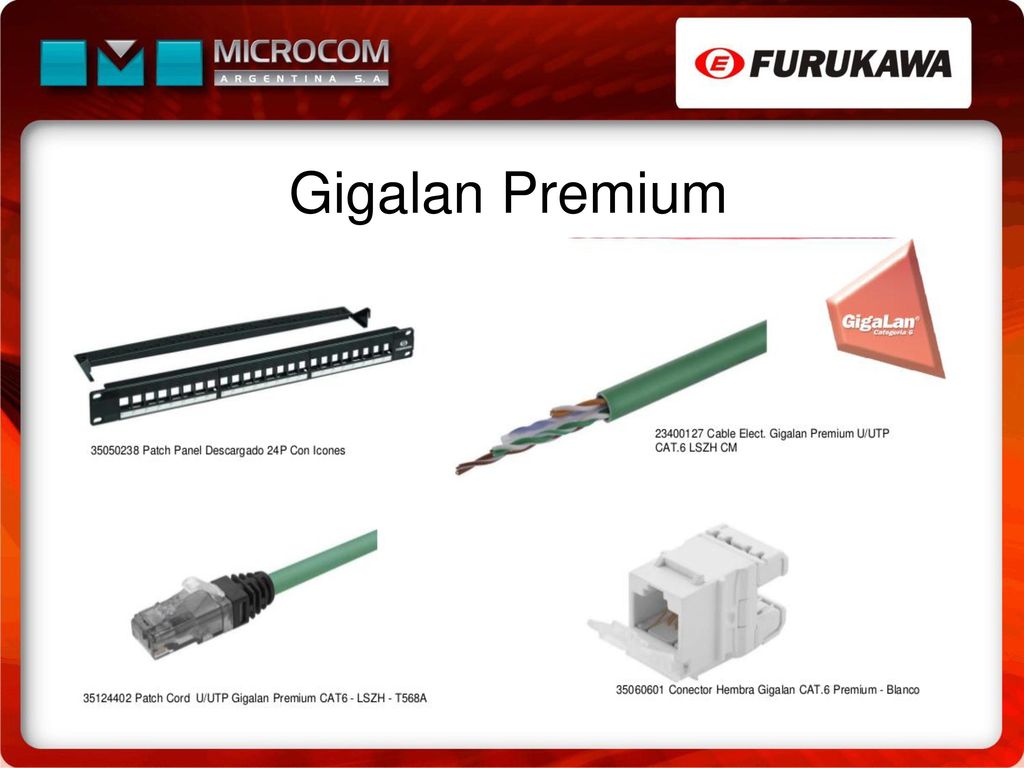

26 Gigalan Premium

27 Gigalan Premium

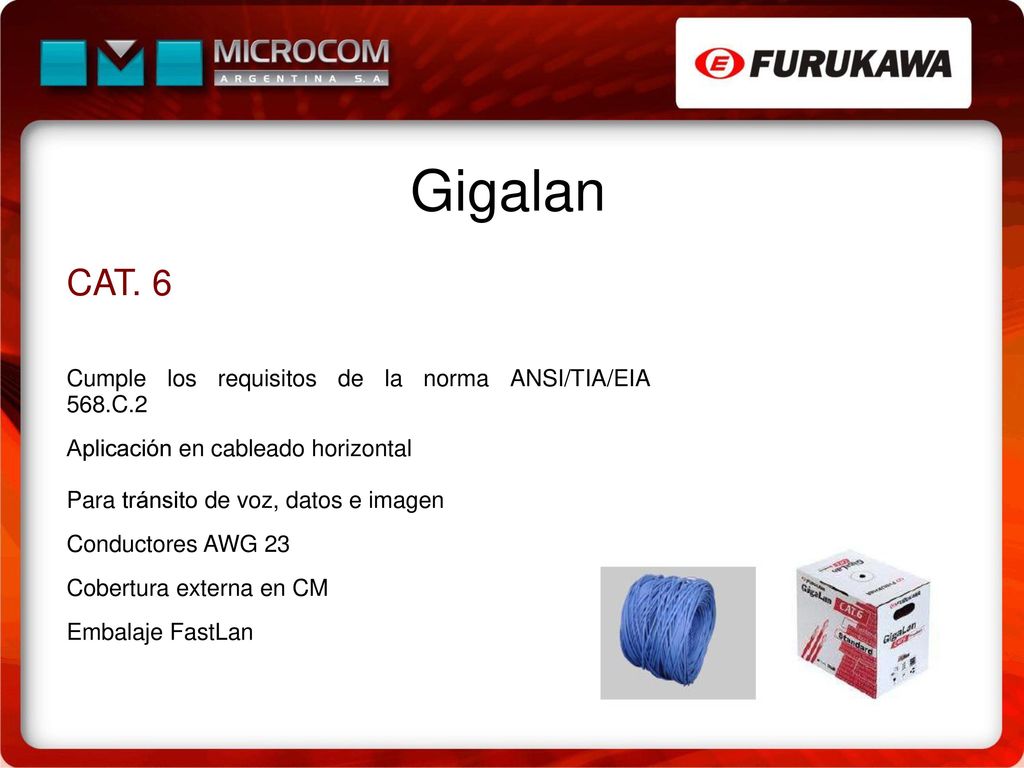

28 Gigalan CAT. 6 Cumple los requisitos de la norma ANSI/TIA/EIA 568.C.2
Aplicación en cableado horizontal Para tránsito de voz, datos e imagen Conductores AWG 23 Cobertura externa en CM Embalaje FastLan

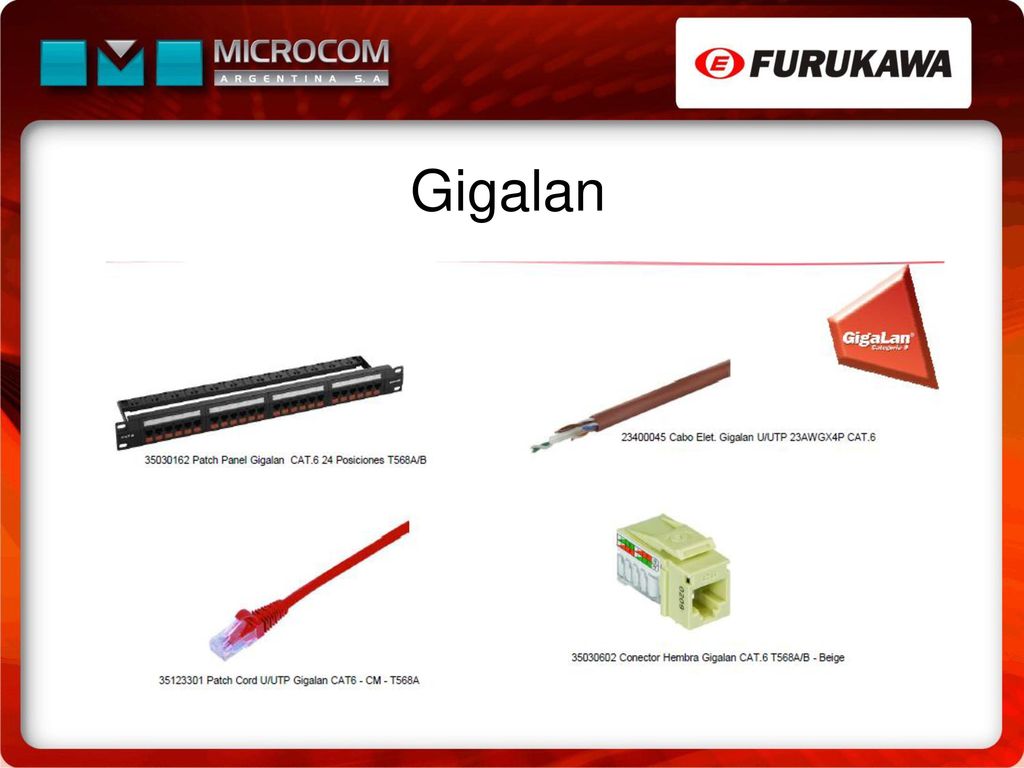

29 Gigalan

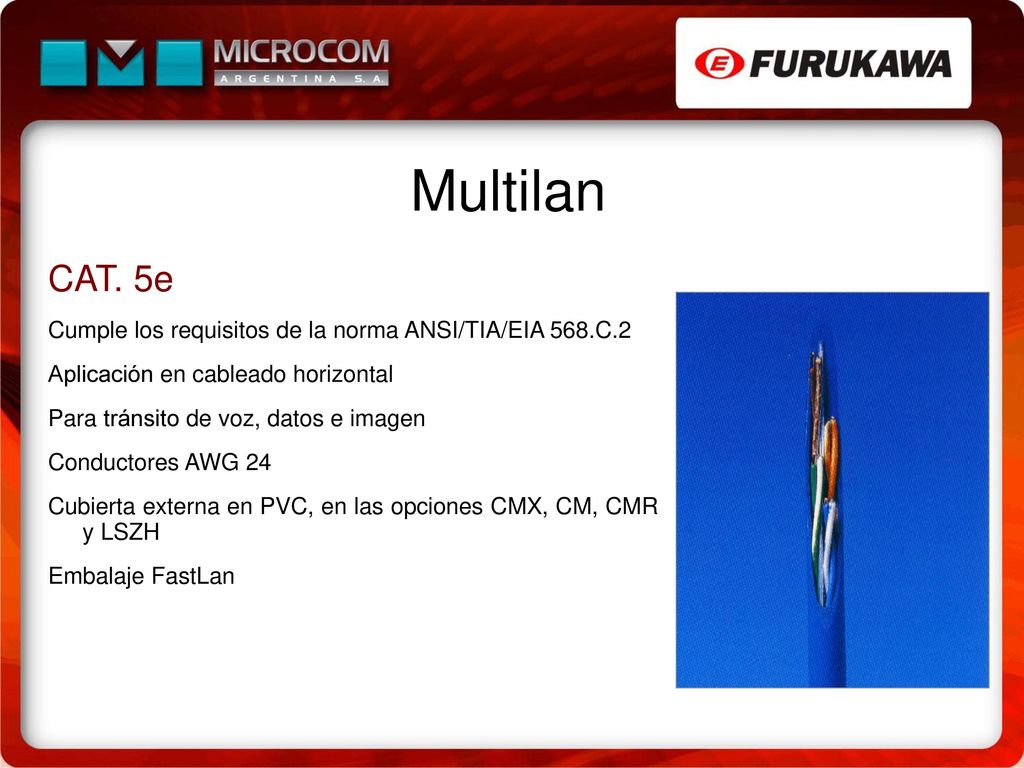

30 Multilan CAT. 5e Cumple los requisitos de la norma ANSI/TIA/EIA 568.C.2 Aplicación en cableado horizontal Para tránsito de voz, datos e imagen Conductores AWG 24 Cubierta externa en PVC, en las opciones CMX, CM, CMR y LSZH Embalaje FastLan

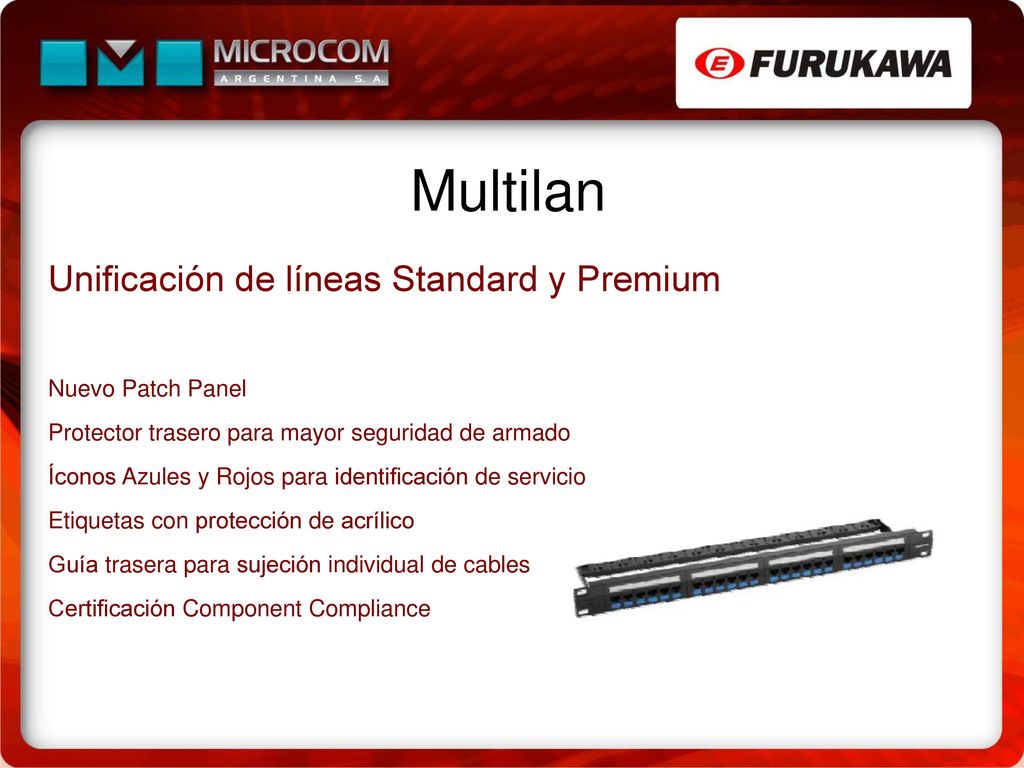

31 Multilan Unificación de líneas Standard y Premium Nuevo Patch Panel
Protector trasero para mayor seguridad de armado Íconos Azules y Rojos para identificación de servicio Etiquetas con protección de acrílico Guía trasera para sujeción individual de cables Certificación Component Compliance

32 Fibras Ópticas Conceptos básicos

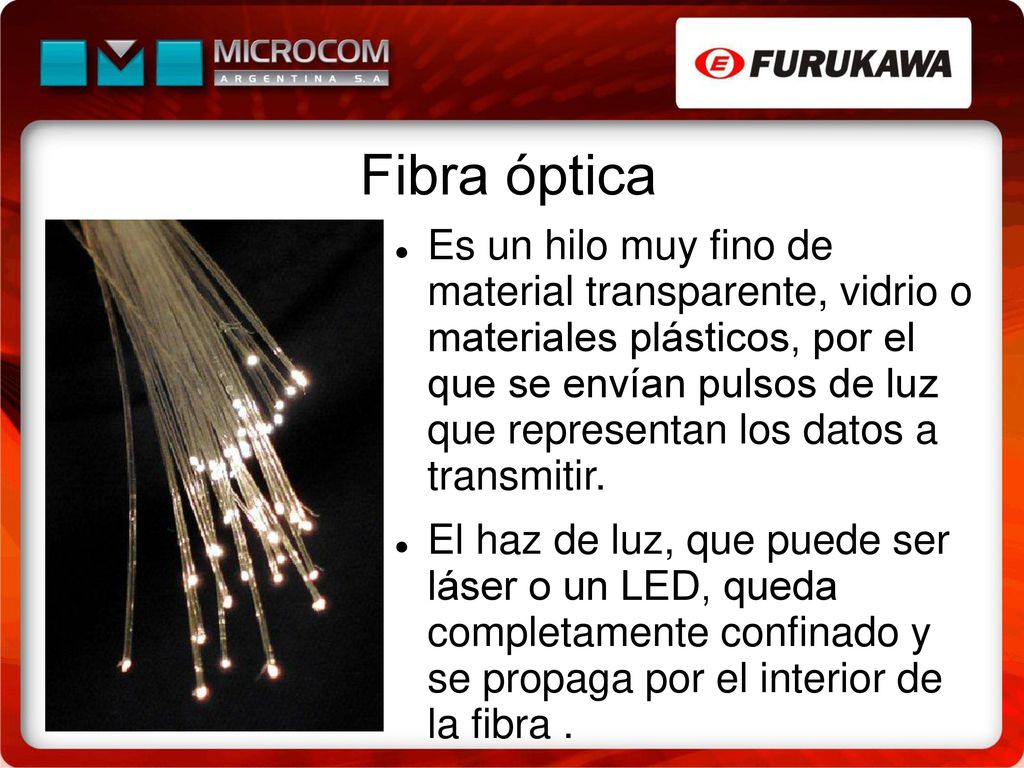

33 Fibra óptica Es un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz, que puede ser láser o un LED, queda completamente confinado y se propaga por el interior de la fibra .

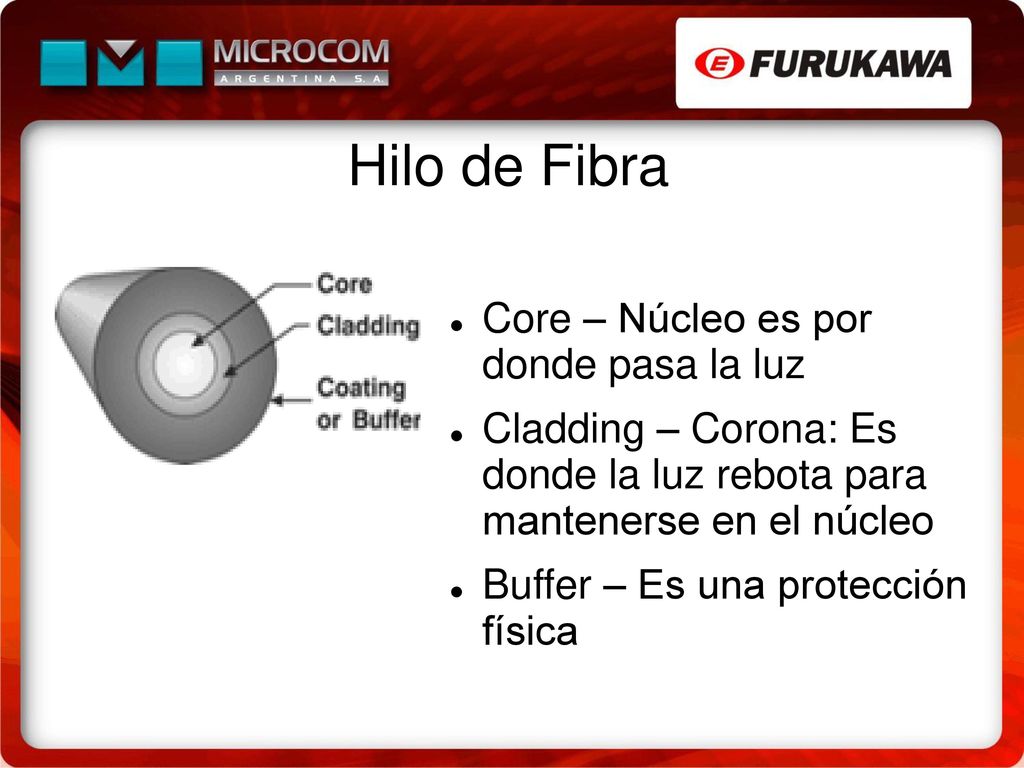

34 Hilo de Fibra Core – Núcleo es por donde pasa la luz
Cladding – Corona: Es donde la luz rebota para mantenerse en el núcleo Buffer – Es una protección física

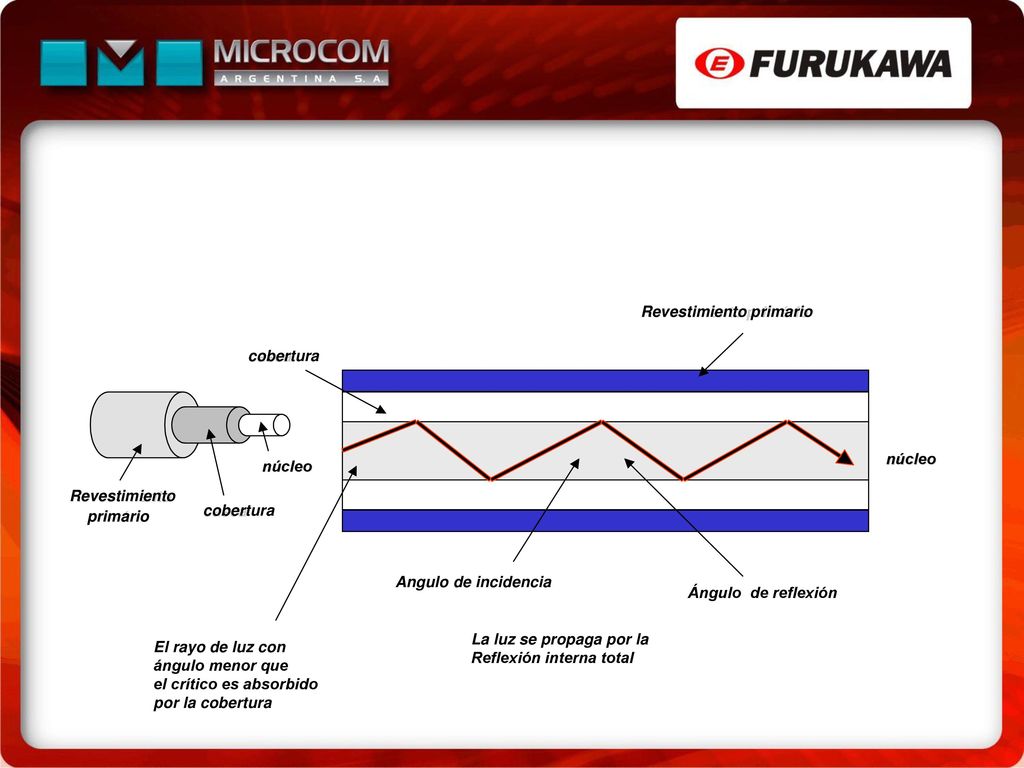

35 Revestimento Revestimiento primário primario casca cobertura núcleo Ángulo de reflexión Revestimento primário Revestimiento primario El rayo de luz con ángulo menor que el crítico es absorbido por la cobertura La luz se propaga por la Reflexión interna total Angulo de incidencia

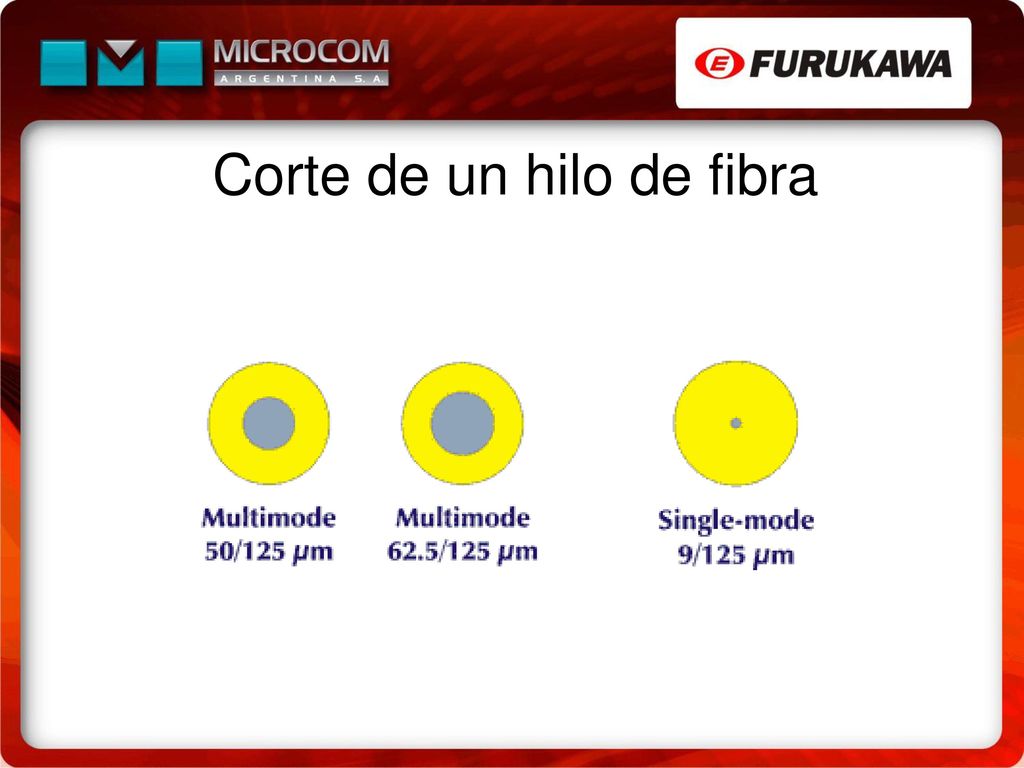

36 Corte de un hilo de fibra

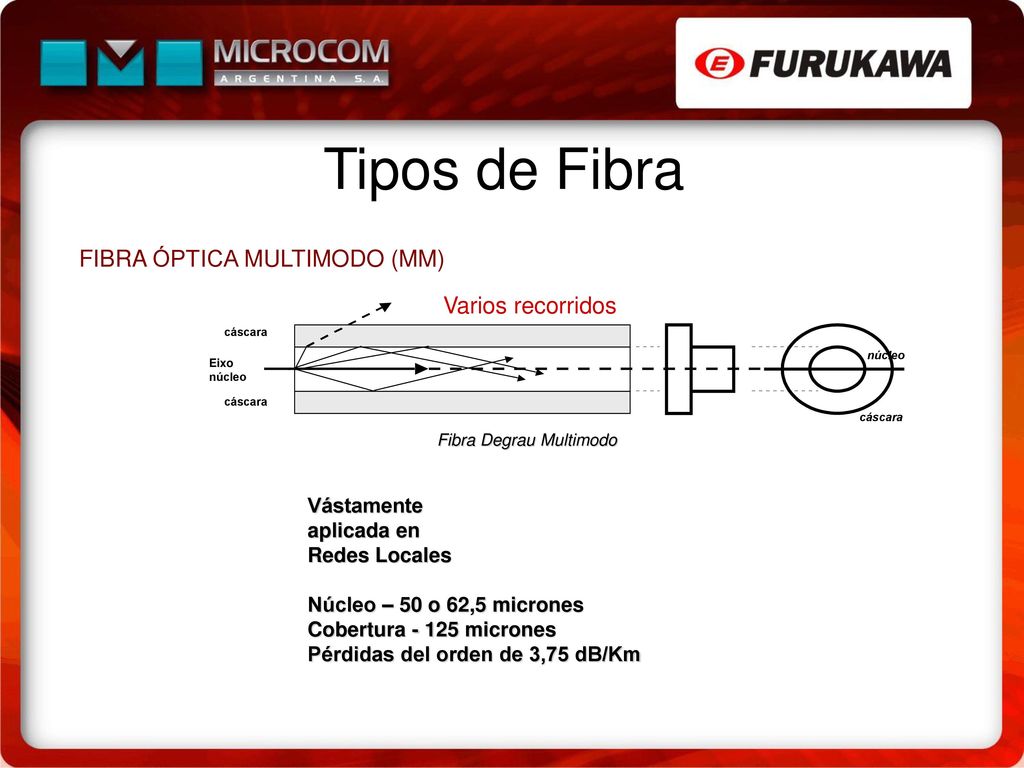

37 Tipos de Fibra FIBRA ÓPTICA MULTIMODO (MM) Varios recorridos
cáscara Eixo núcleo núcleo cáscara Fibra Degrau Multimodo Fibra Degrau Multimodo Vástamente aplicada en Redes Locales Núcleo – 50 o 62,5 micrones Cobertura micrones Pérdidas del orden de 3,75 dB/Km

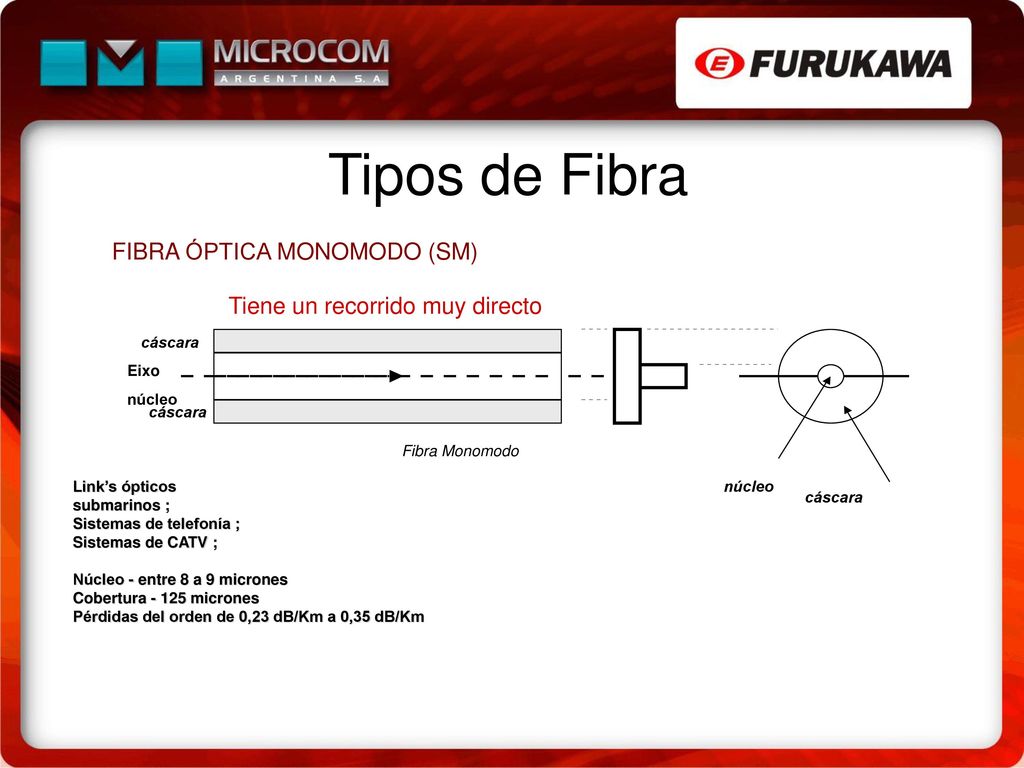

38 Tipos de Fibra FIBRA ÓPTICA MONOMODO (SM)
Tiene un recorrido muy directo cáscara Fibra Monomodo Link’s ópticos submarinos ; Sistemas de telefonía ; Sistemas de CATV ; Núcleo - entre 8 a 9 micrones Cobertura micrones Pérdidas del orden de 0,23 dB/Km a 0,35 dB/Km Eixo núcleo

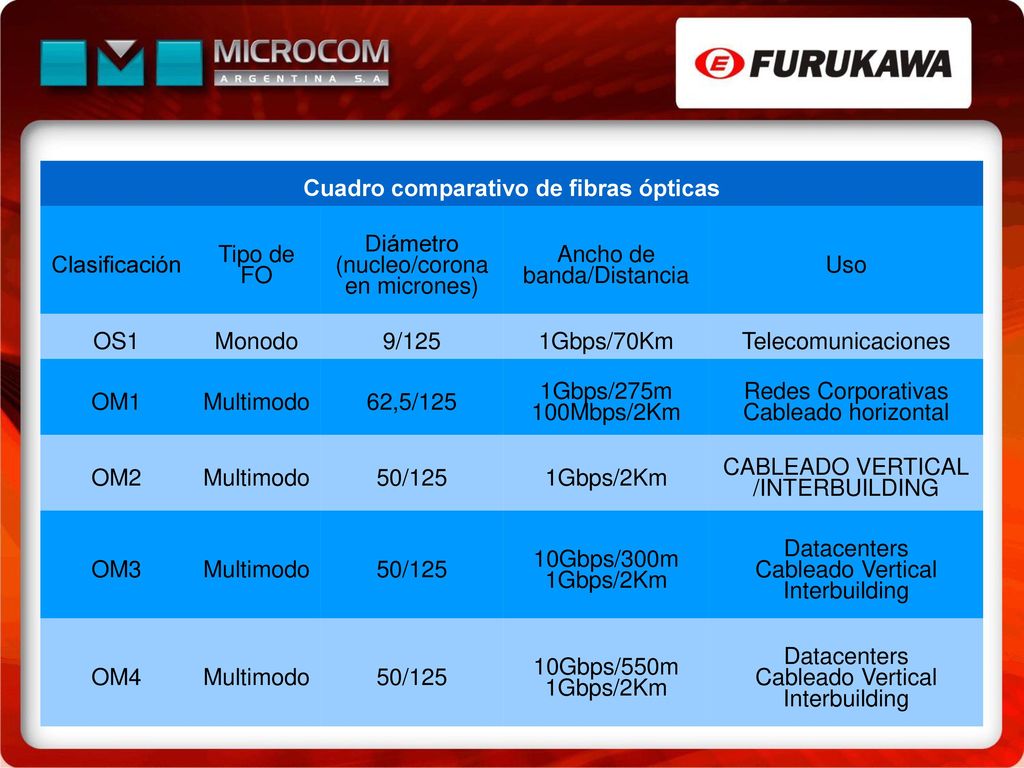

39 Cuadro comparativo de fibras ópticas
Clasificación Tipo de FO Diámetro (nucleo/corona en micrones) Ancho de banda/Distancia Uso OS1 Monodo 9/125 1Gbps/70Km Telecomunicaciones OM1 Multimodo 62,5/125 1Gbps/275m 100Mbps/2Km Redes Corporativas Cableado horizontal OM2 50/125 1Gbps/2Km CABLEADO VERTICAL /INTERBUILDING OM3 10Gbps/300m 1Gbps/2Km Datacenters Cableado Vertical Interbuilding OM4 10Gbps/550m 1Gbps/2Km

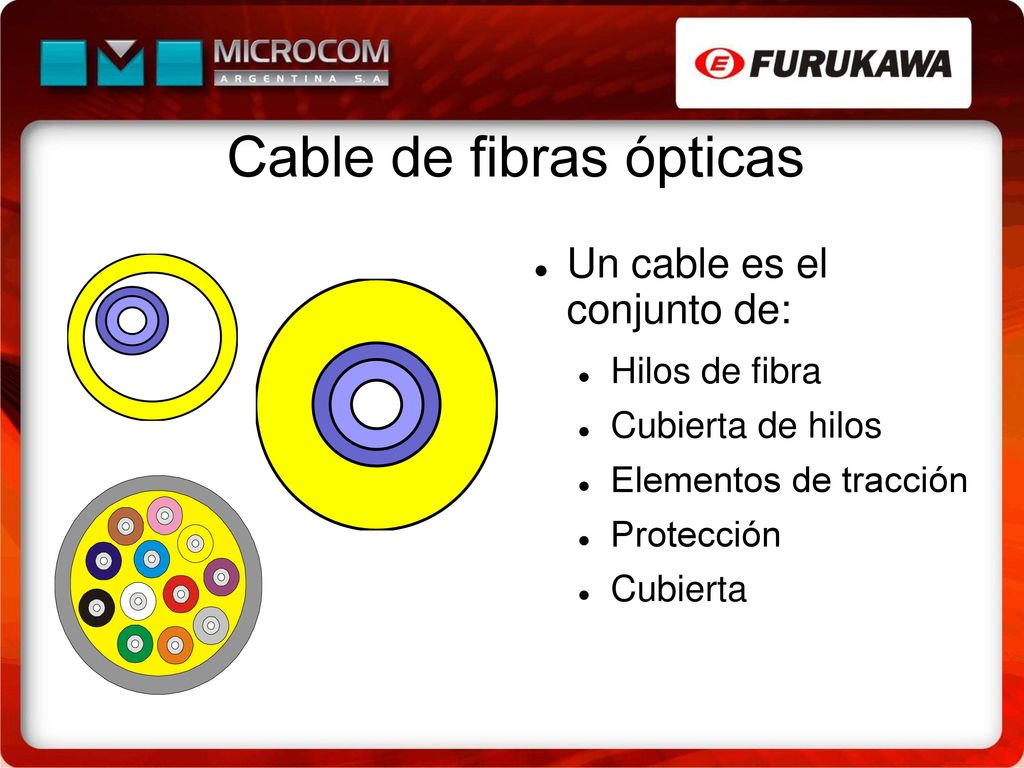

40 Cable de fibras ópticas
Un cable es el conjunto de: Hilos de fibra Cubierta de hilos Elementos de tracción Protección Cubierta

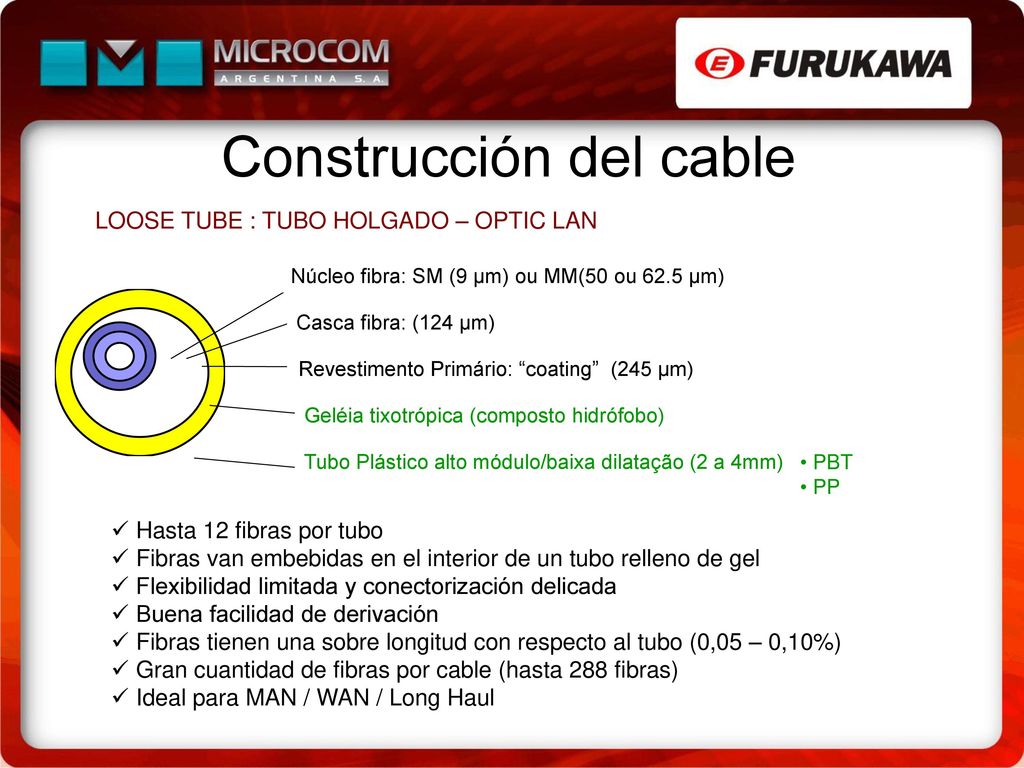

41 Construcción del cable
LOOSE TUBE : TUBO HOLGADO – OPTIC LAN Núcleo fibra: SM (9 µm) ou MM(50 ou 62.5 µm) Casca fibra: (124 µm) Revestimento Primário: “coating” (245 µm) Geléia tixotrópica (composto hidrófobo) Tubo Plástico alto módulo/baixa dilatação (2 a 4mm) PBT PP Hasta 12 fibras por tubo Fibras van embebidas en el interior de un tubo relleno de gel Flexibilidad limitada y conectorización delicada Buena facilidad de derivación Fibras tienen una sobre longitud con respecto al tubo (0,05 – 0,10%) Gran cuantidad de fibras por cable (hasta 288 fibras) Ideal para MAN / WAN / Long Haul

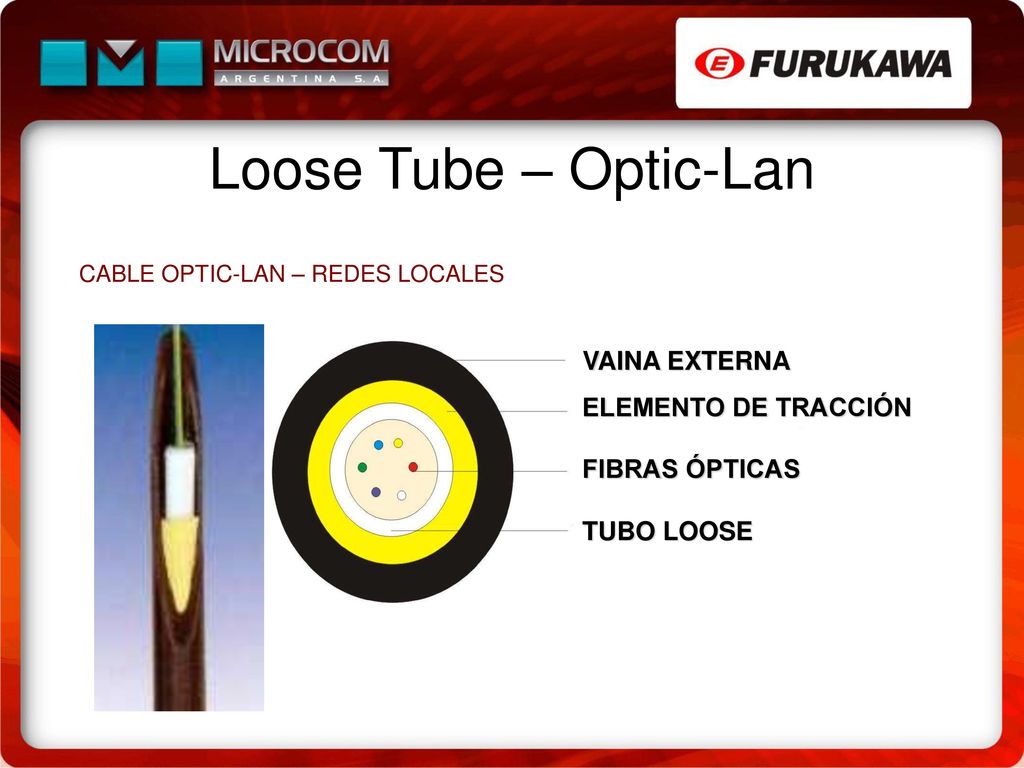

42 Loose Tube – Optic-Lan VAINA EXTERNA ELEMENTO DE TRACCIÓN
CABLE OPTIC-LAN – REDES LOCALES VAINA EXTERNA ELEMENTO DE TRACCIÓN FIBRAS ÓPTICAS TUBO LOOSE

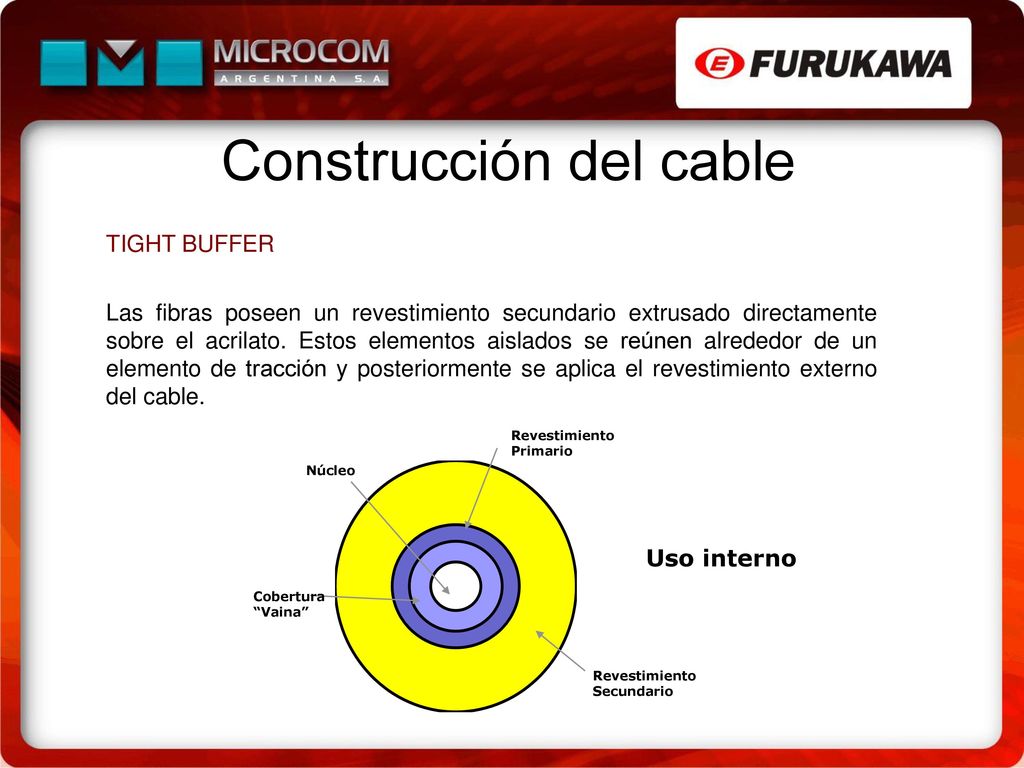

43 Construcción del cable
TIGHT BUFFER Las fibras poseen un revestimiento secundario extrusado directamente sobre el acrilato. Estos elementos aislados se reúnen alrededor de un elemento de tracción y posteriormente se aplica el revestimiento externo del cable. Revestimiento Primario Núcleo Uso interno Cobertura “Vaina” Revestimiento Secundario

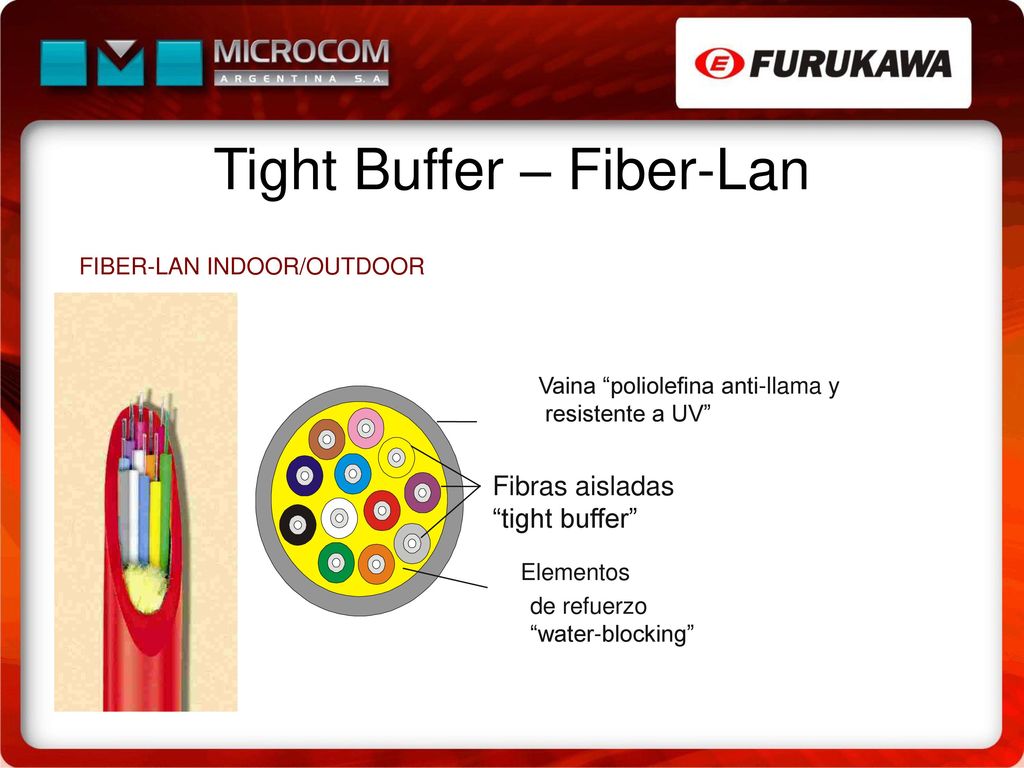

44 Tight Buffer – Fiber-Lan
FIBER-LAN INDOOR/OUTDOOR Vaina “poliolefina anti-llama y resistente a UV” Fibras aisladas “tight buffer” Elementos de refuerzo “water-blocking”

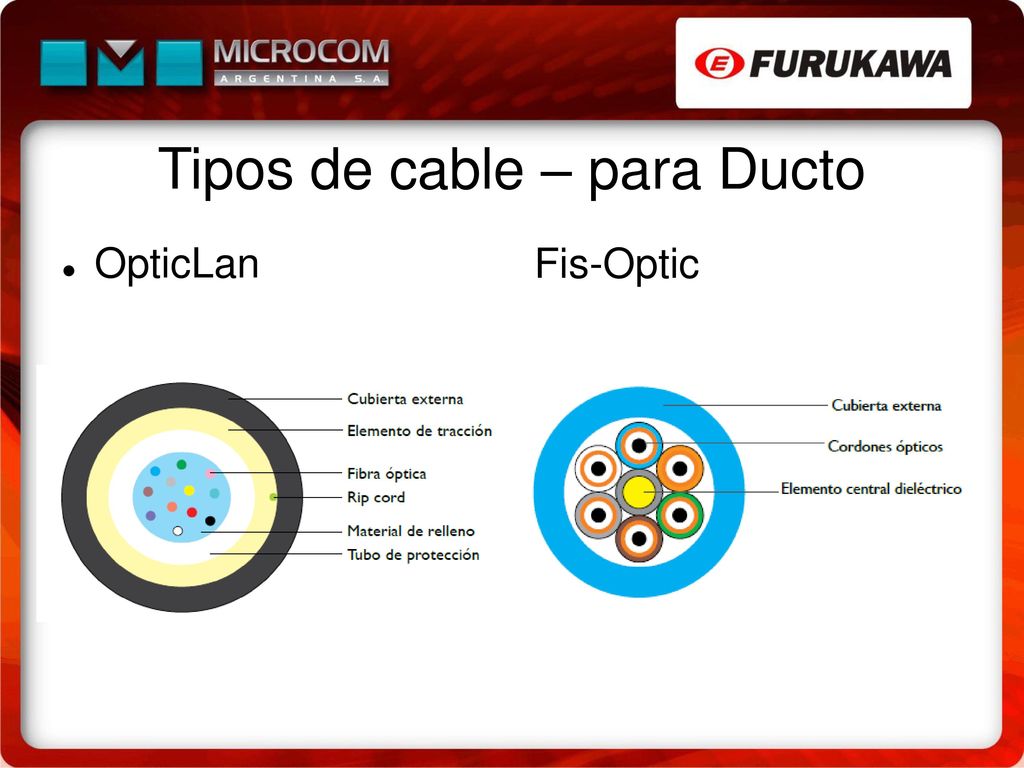

45 Tipos de cable – para Ducto
OpticLan Fis-Optic

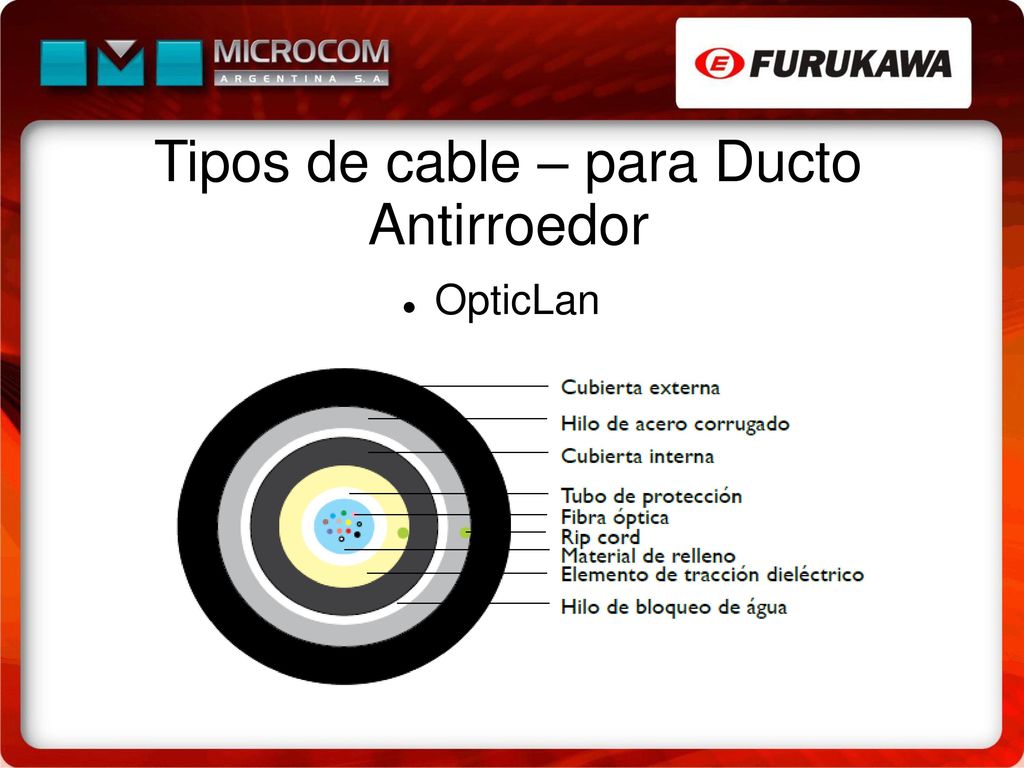

46 Tipos de cable – para Ducto Antirroedor
OpticLan

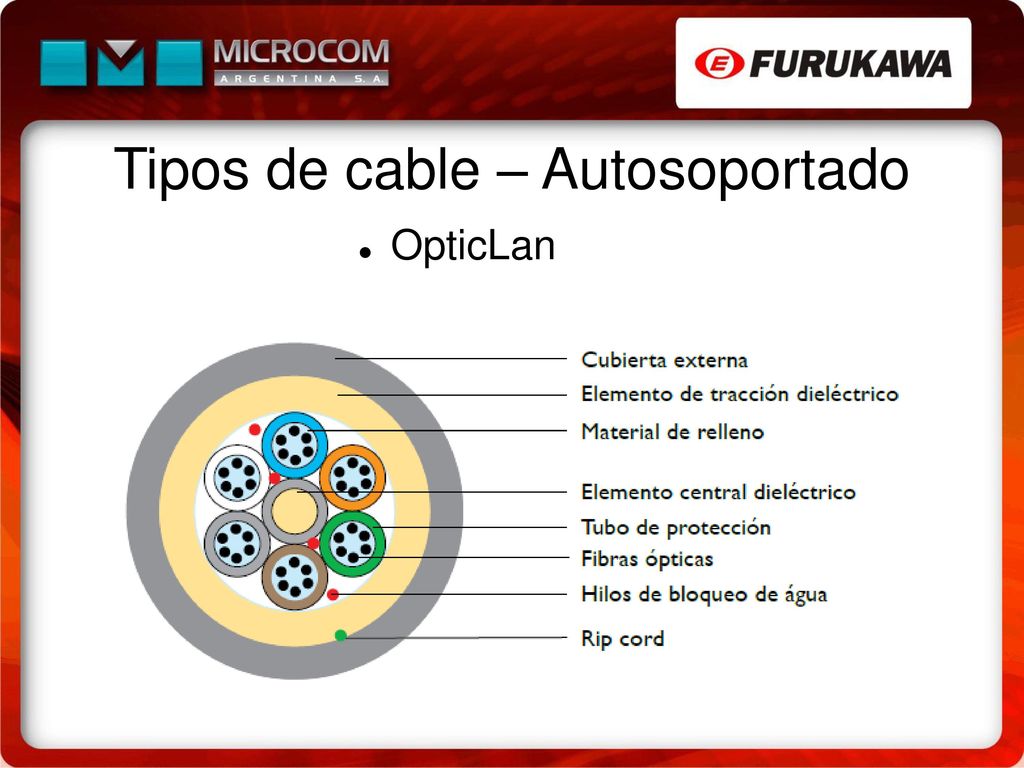

47 Tipos de cable – Autosoportado
OpticLan

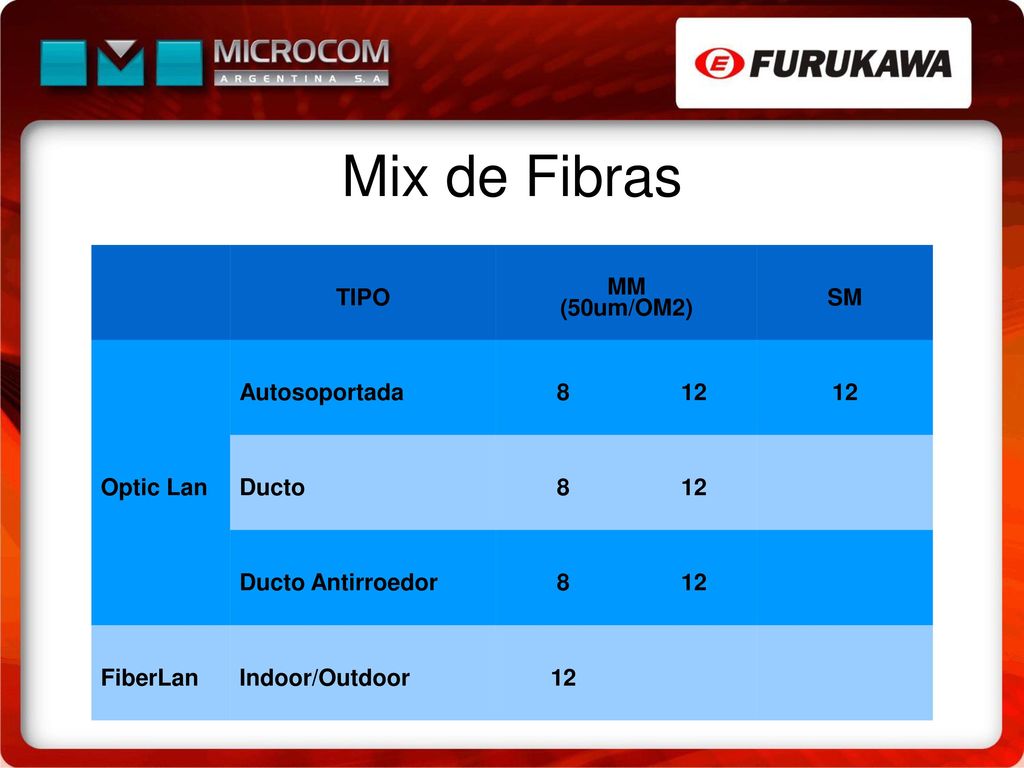

48 Mix de Fibras TIPO MM (50um/OM2) SM Optic Lan Autosoportada 8 12 Ducto
Ducto Antirroedor FiberLan Indoor/Outdoor

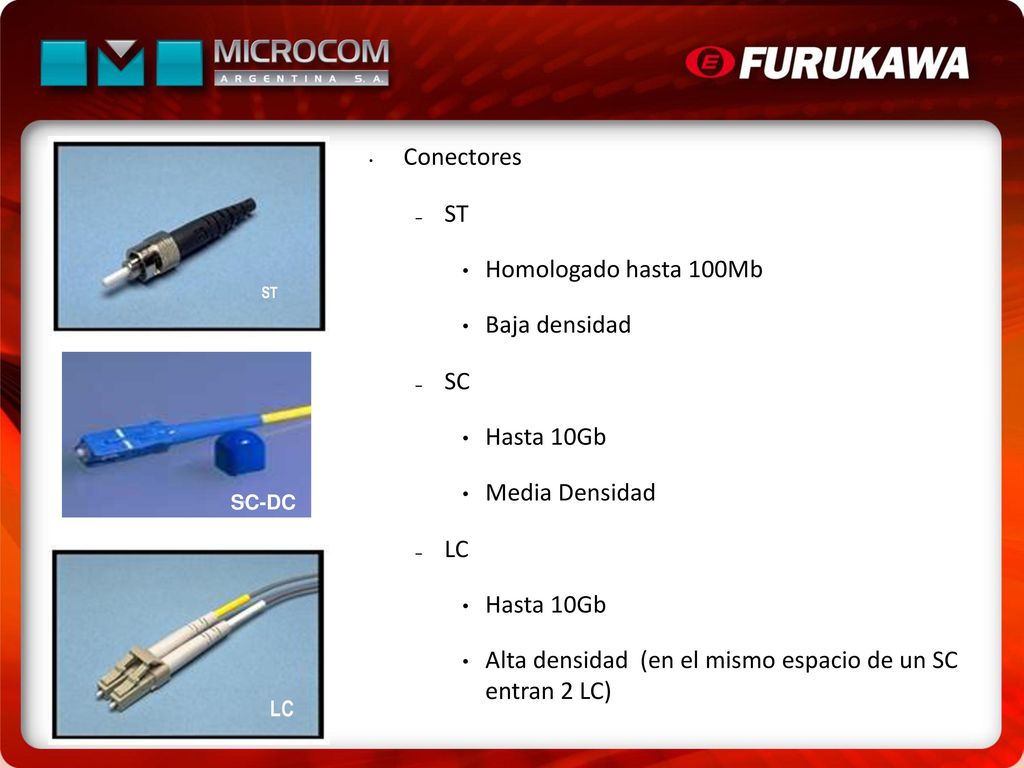

49 Alta densidad (en el mismo espacio de un SC entran 2 LC)
ST Conectores ST Homologado hasta 100Mb Baja densidad SC Hasta 10Gb Media Densidad LC Alta densidad (en el mismo espacio de un SC entran 2 LC) SC-DC LC

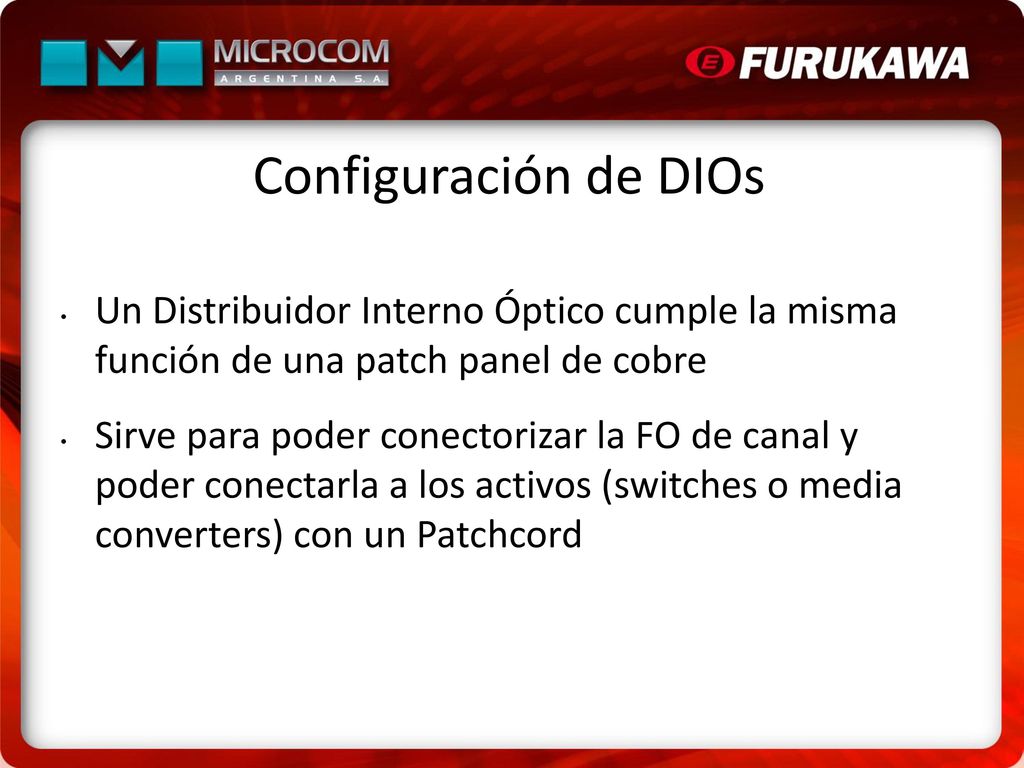

50 Configuración de DIOs Un Distribuidor Interno Óptico cumple la misma función de una patch panel de cobre Sirve para poder conectorizar la FO de canal y poder conectarla a los activos (switches o media converters) con un Patchcord

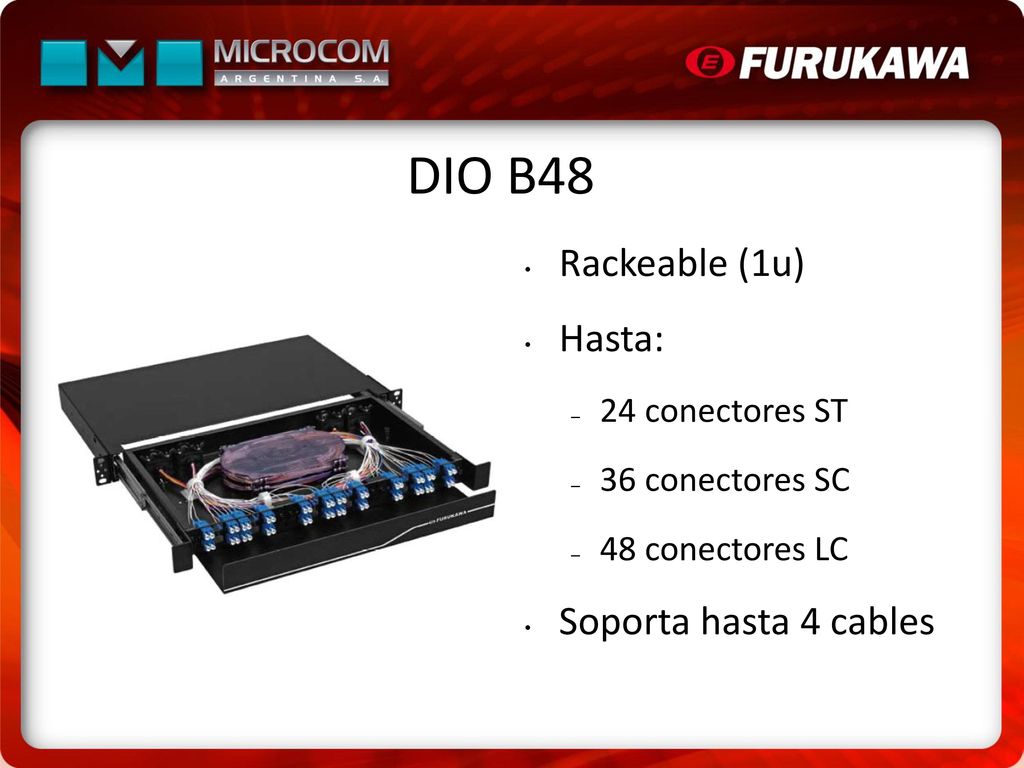

51 DIO B48 Rackeable (1u) Hasta: Soporta hasta 4 cables 24 conectores ST
36 conectores SC 48 conectores LC Soporta hasta 4 cables

52

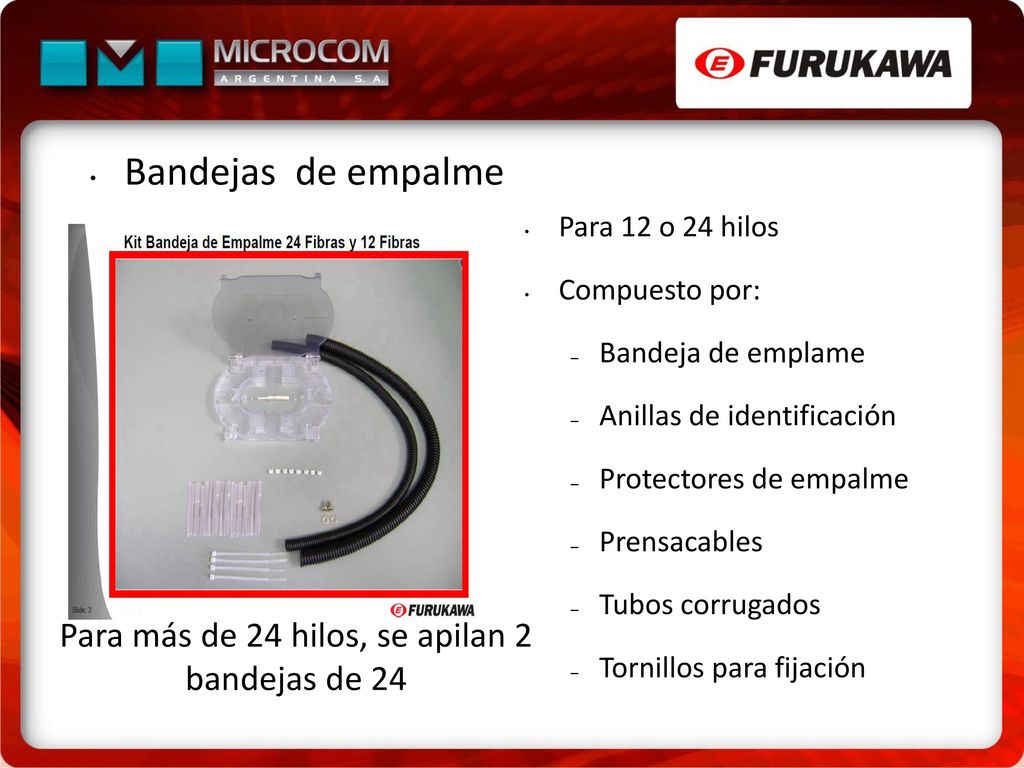

53 Para más de 24 hilos, se apilan 2 bandejas de 24
Bandejas de empalme Para 12 o 24 hilos Compuesto por: Bandeja de emplame Anillas de identificación Protectores de empalme Prensacables Tubos corrugados Tornillos para fijación Para más de 24 hilos, se apilan 2 bandejas de 24

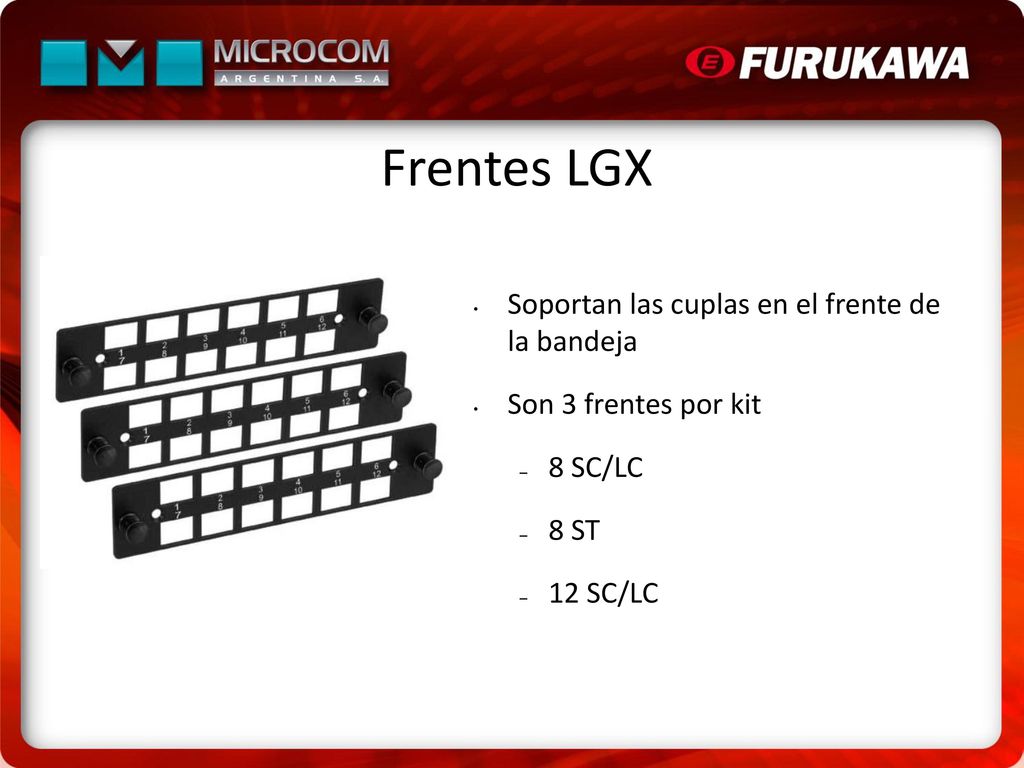

54 Frentes LGX Soportan las cuplas en el frente de la bandeja
Son 3 frentes por kit 8 SC/LC 8 ST 12 SC/LC

55 Kit de Anclaje y acomodación
Fija hasta 2 cables por kit a la bandeja para inmovilizarla 2 soportes de anclaje con elemento de tracción 2 prensa-cables PG 13.5 2 soportes de anclaje con tuercas mariposas 4 clips plásticos auto-adhesivos

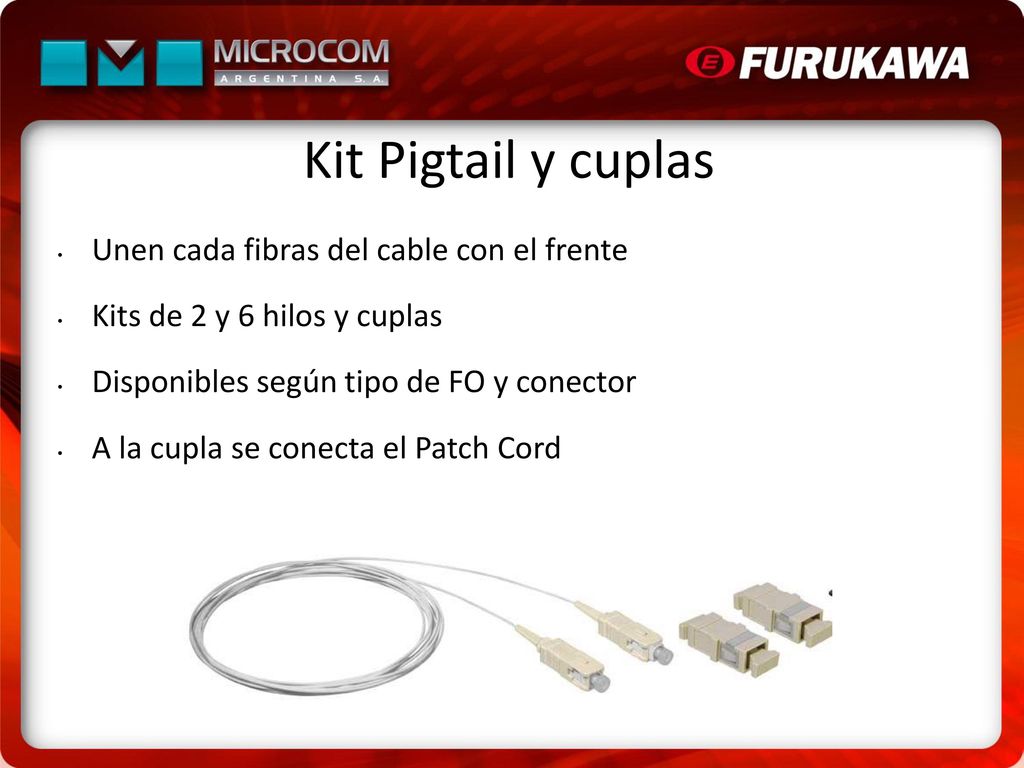

56 Kit Pigtail y cuplas Unen cada fibras del cable con el frente
Kits de 2 y 6 hilos y cuplas Disponibles según tipo de FO y conector A la cupla se conecta el Patch Cord

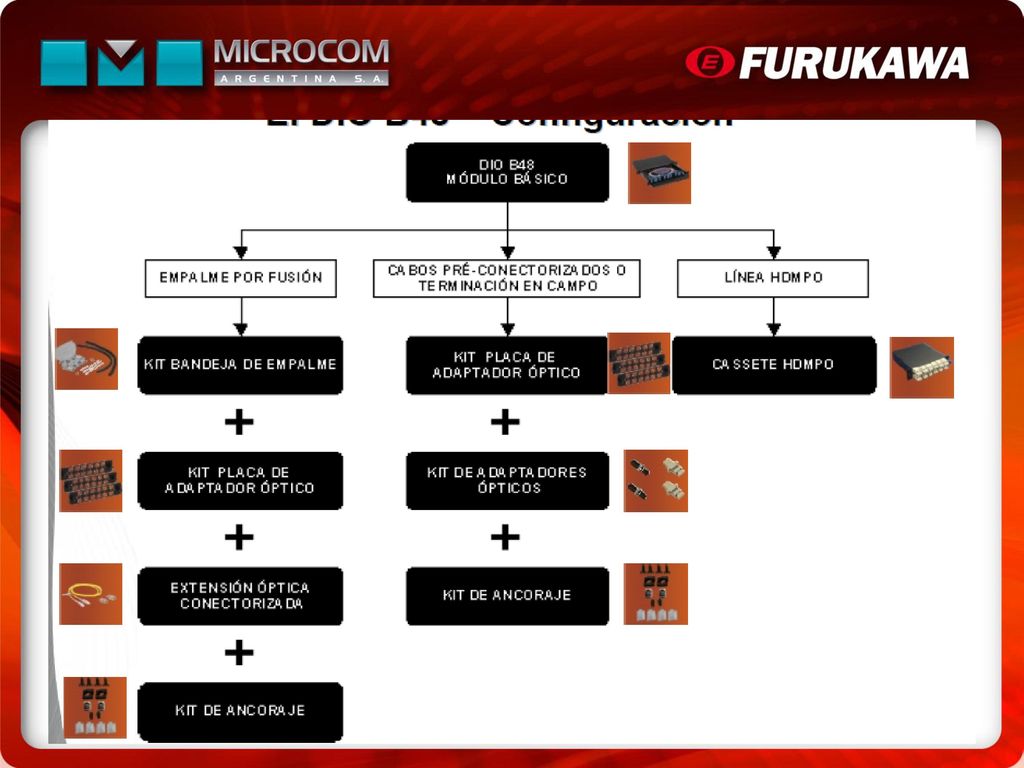

57

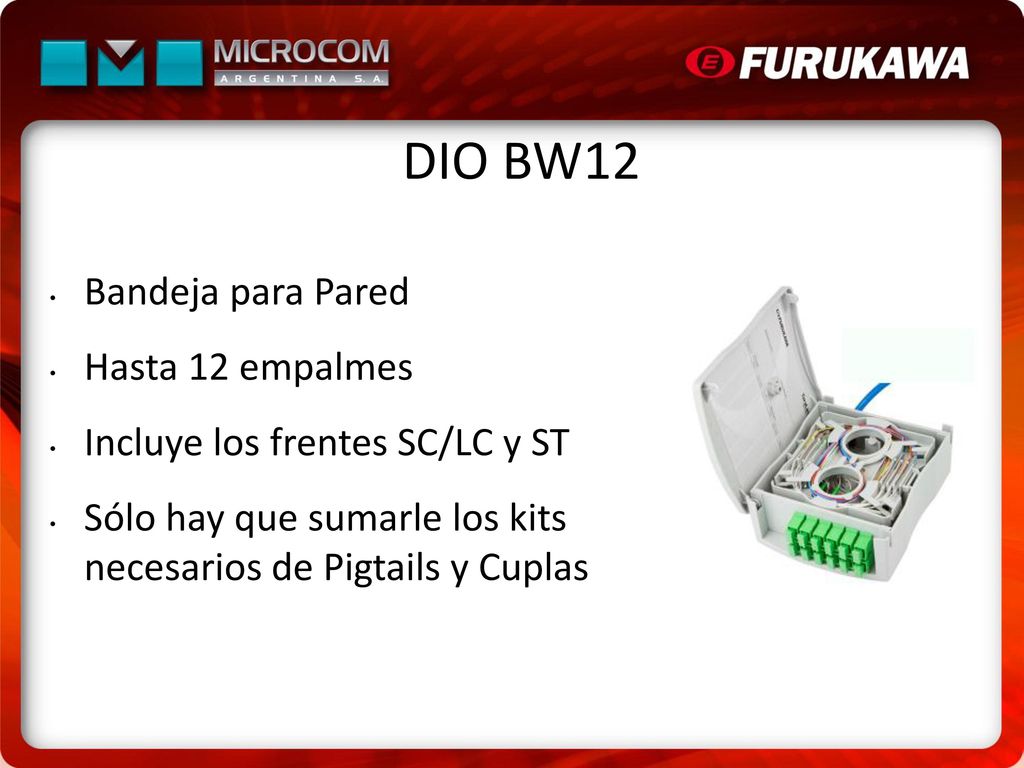

58 DIO BW12 Bandeja para Pared Hasta 12 empalmes
Incluye los frentes SC/LC y ST Sólo hay que sumarle los kits necesarios de Pigtails y Cuplas

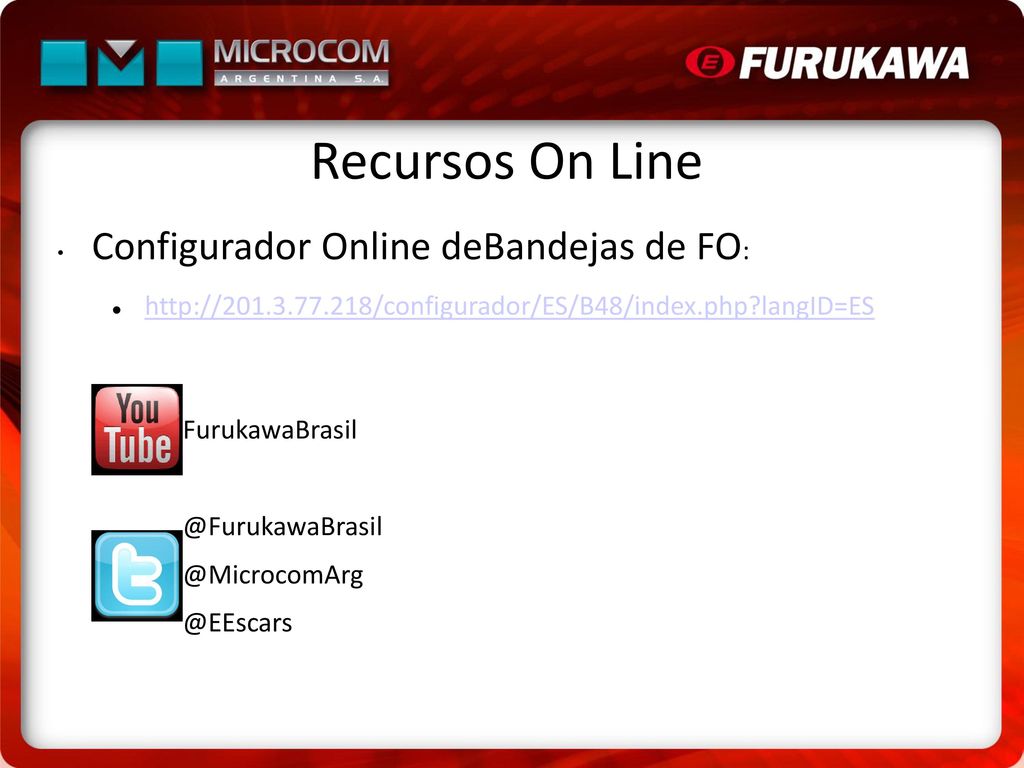

59 Recursos On Line Configurador Online deBandejas de FO:
FurukawaBrasil @FurukawaBrasil @MicrocomArg @EEscars

60 MUCHAS GRACIAS!
