1 Curso-Taller: Televisión Moderna
Centro de Bachillerato Tecnológico industrial y de servicios No. 37 Curso-Taller: Televisión Moderna Instructor Ing. Román Valle Rivero Agosto 2017

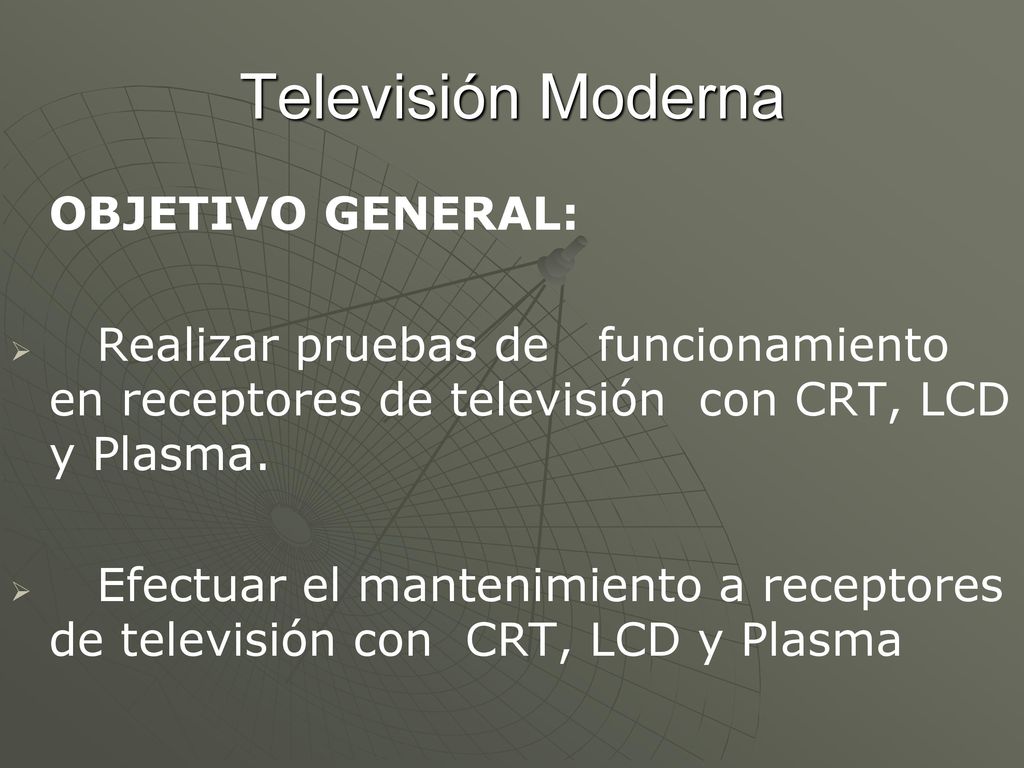

2 Televisión Moderna OBJETIVO GENERAL:
Realizar pruebas de funcionamiento en receptores de televisión con CRT, LCD y Plasma. Efectuar el mantenimiento a receptores de televisión con CRT, LCD y Plasma

3 Objetivos específicos Analizar e interpretar el funcionamiento de:
I.- Receptores de Televisión con CRT. II.- Receptores de Televisión con pantalla LCD III.- Receptores de Televisión con pantalla Plasma

4 I.- Análisis, interpretación y prueba de funcionamiento a receptores de Televisión con TRC.
Fundamentos teóricos Diagramas a bloques de diversas generaciones de televisor con TRC. Elementos que componen a un receptor de televisión con TRC Identificación física de las diferentes etapas Medición de los parámetros operativos de un televisor con TRC. Procesos para el mantenimiento a un receptor de televisión con TRC.

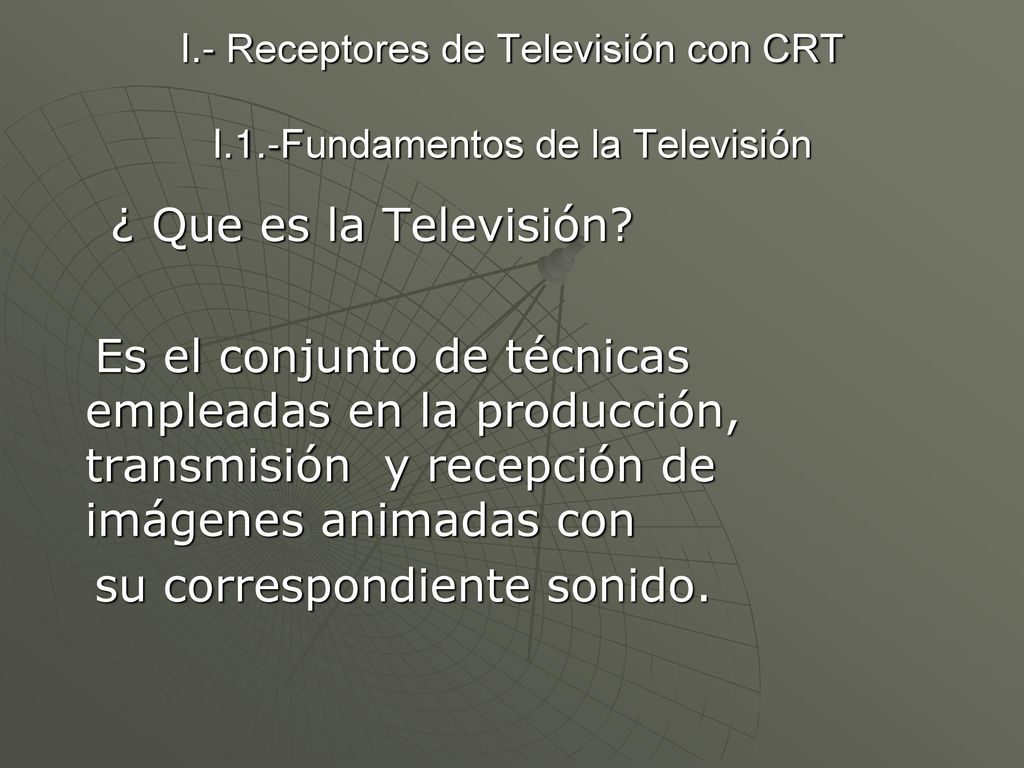

5 I.- Receptores de Televisión con CRT I.1.-Fundamentos de la Televisión
¿ Que es la Televisión? Es el conjunto de técnicas empleadas en la producción, transmisión y recepción de imágenes animadas con su correspondiente sonido.

6 Un centro de producción en donde se graban los programas; generalmente se integra con un estudio de TV, un equipo de edición, de efectos especiales, etc.

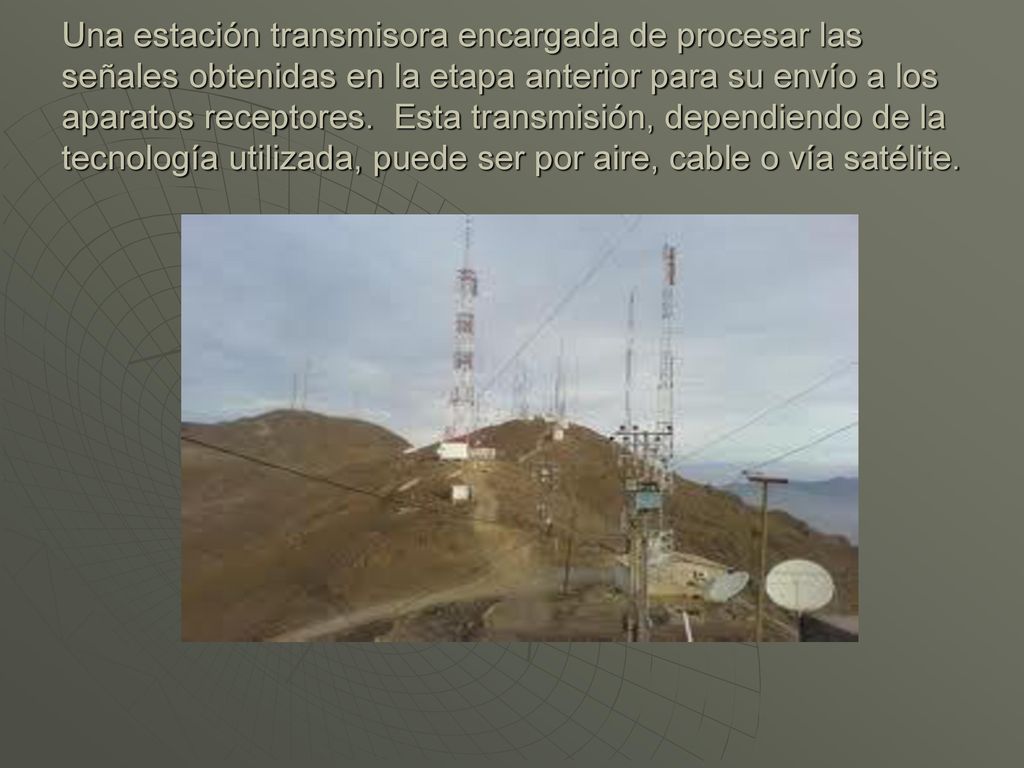

7 Una estación transmisora encargada de procesar las señales obtenidas en la etapa anterior para su envío a los aparatos receptores. Esta transmisión, dependiendo de la tecnología utilizada, puede ser por aire, cable o vía satélite.

8 Un medio conductor o canal de comunicación por el cual viaja la programación televisiva. Puede estar constituido por un cable, fibras ópticas o emisiones electromagnéticas.

9 Un aparato receptor que transforma las señales recibidas y las presenta como imágenes y sonido.

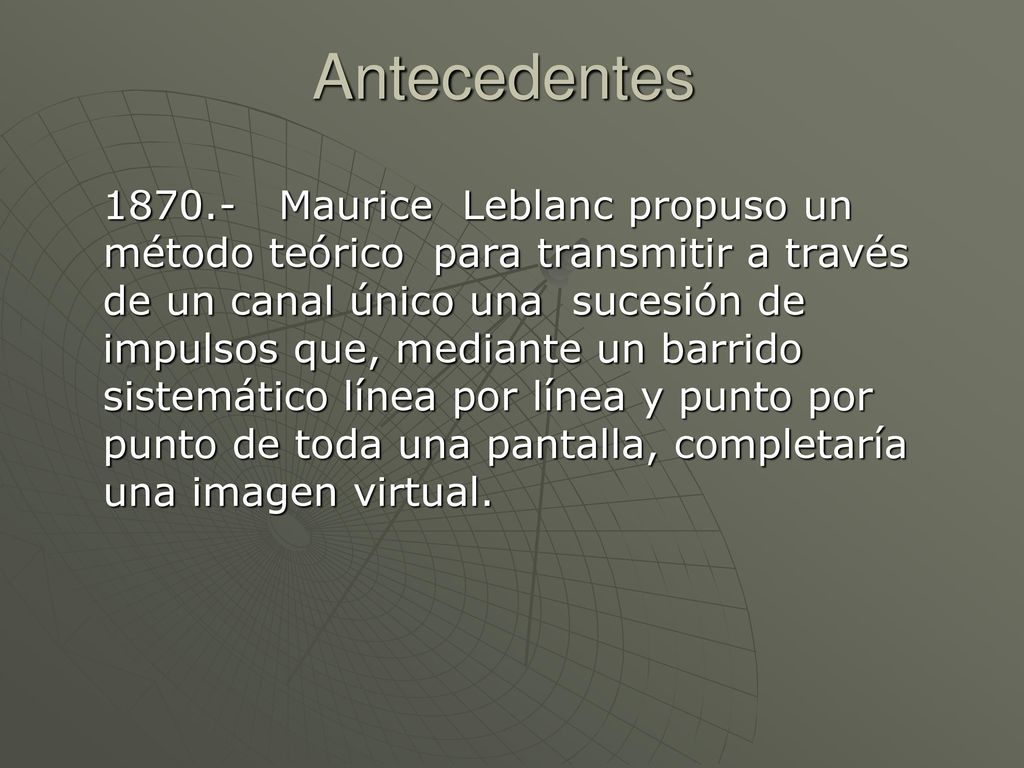

10 Antecedentes Maurice Leblanc propuso un método teórico para transmitir a través de un canal único una sucesión de impulsos que, mediante un barrido sistemático línea por línea y punto por punto de toda una pantalla, completaría una imagen virtual.

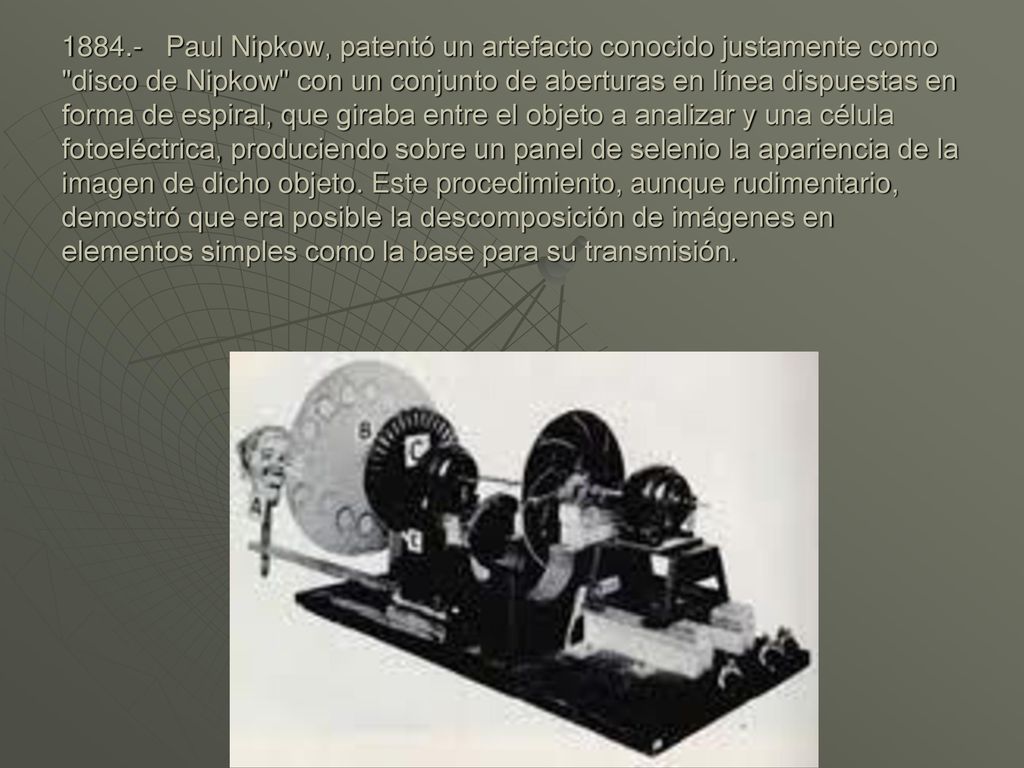

11 Paul Nipkow, patentó un artefacto conocido justamente como "disco de Nipkow" con un conjunto de aberturas en línea dispuestas en forma de espiral, que giraba entre el objeto a analizar y una célula fotoeléctrica, produciendo sobre un panel de selenio la apariencia de la imagen de dicho objeto. Este procedimiento, aunque rudimentario, demostró que era posible la descomposición de imágenes en elementos simples como la base para su transmisión.

12 1923, el ingeniero escocés John Logie Baird logró perfeccionar el sistema e incrementar la definición de contrastes de luz y sombra sobre la pantalla. De hecho, a Baird se le considera como uno de los padres de la televisión moderna, porque en 1926 probó con éxito el primer sistema de transmisión de imágenes en movimiento; la demostración consistió en enviar la señal desde un cuarto a otro por medios eléctricos, pues aún no se planteaba la transmisión por ondas electromagnéticas.

13 A finales del siglo XIX el científico inglés William Crookes, al estudiar el comportamiento de las cargas eléctricas en el vacío logro desarrollar el tubo de emisiones catódicas o "tubo de Crookes"

14 Vladimir Kosma Zworykin, logró la descomposición de imágenes en forma de cargas eléctricas almacenadas en una pantalla fotosensible, con un invento memorable en la historia de la TV: el iconoscopio, primer tubo de cámara de televisión para "rastrear" imágenes mediante un haz electrónico

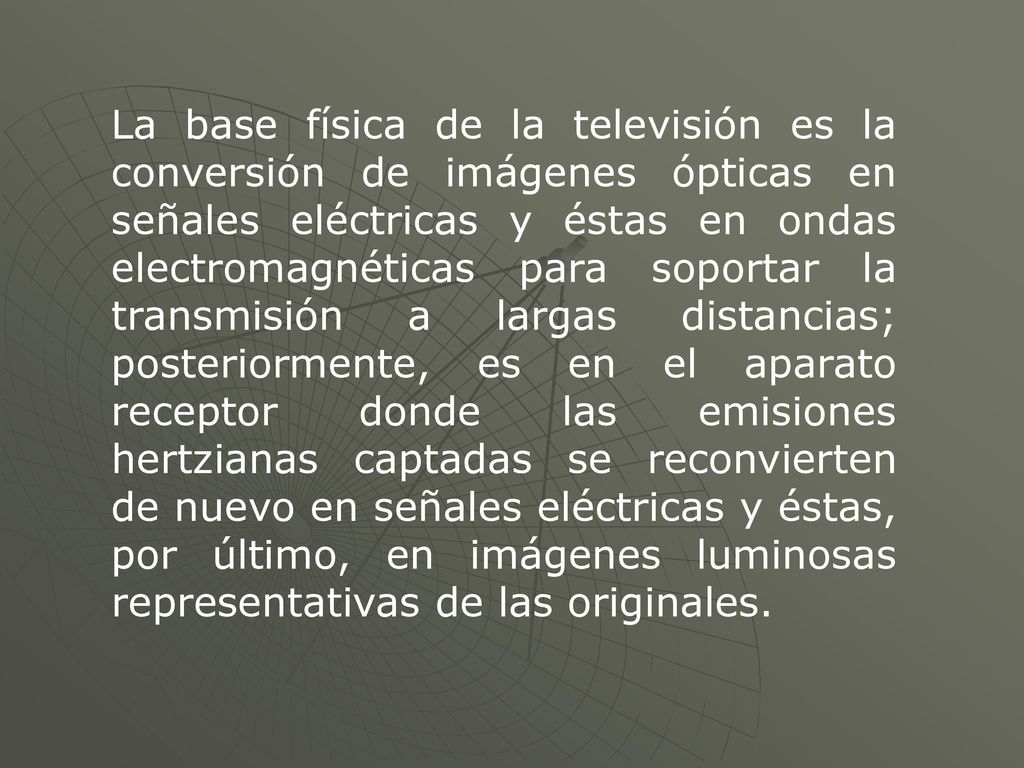

15 La base física de la televisión es la conversión de imágenes ópticas en señales eléctricas y éstas en ondas electromagnéticas para soportar la transmisión a largas distancias; posteriormente, es en el aparato receptor donde las emisiones hertzianas captadas se reconvierten de nuevo en señales eléctricas y éstas, por último, en imágenes luminosas representativas de las originales.

16 El primer sistema completamente electrónico de televisión y mediante transmisión electromagnética fue construido en 1932 por The Radio Corporation of America, conocida mundialmente por sus siglas: RCA.

17 En la década de los 30’s, con la puesta en marcha de los primeros sistemas de televisión en el mundo fue preciso establecer patrones universales para evitar una excesiva dispersión de modelos. Por entonces predominaron dos estándares: el estadunidense y el europeo. Sistema Estadunidense manejo una relación de 525 líneas por cada cuadro y 30 cuadros exhibidos por segundo. El Europeo adoptó 625 líneas y 25 cuadros por segundo.

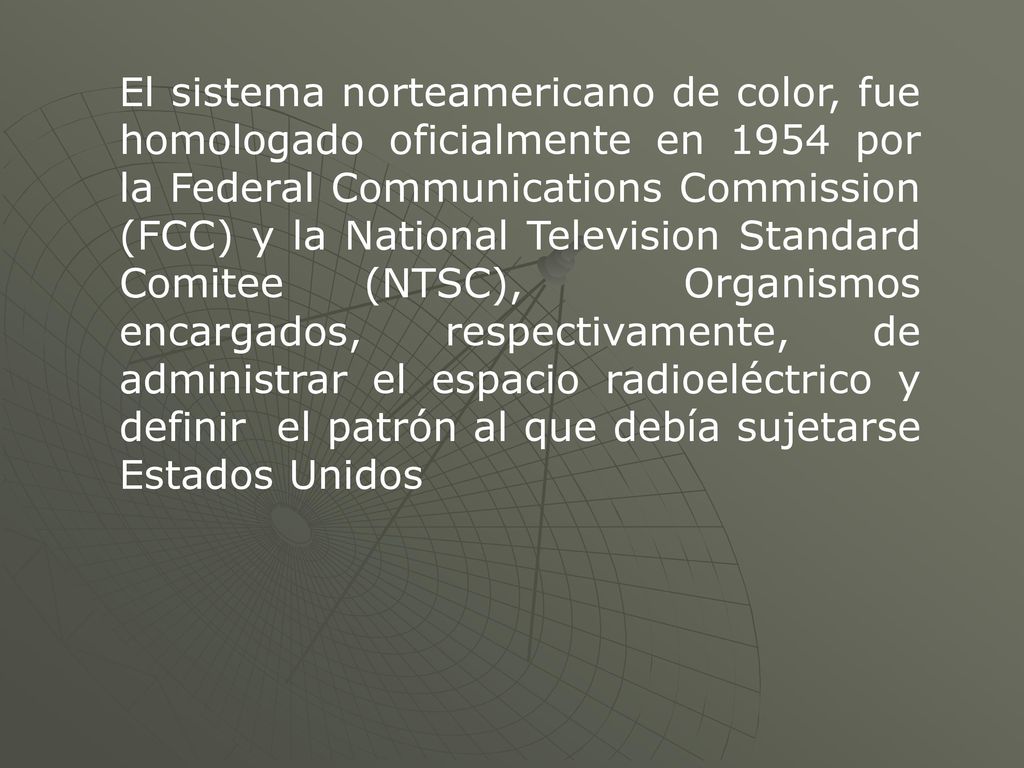

18 El sistema norteamericano de color, fue homologado oficialmente en 1954 por la Federal Communications Commission (FCC) y la National Television Standard Comitee (NTSC), Organismos encargados, respectivamente, de administrar el espacio radioeléctrico y definir el patrón al que debía sujetarse Estados Unidos

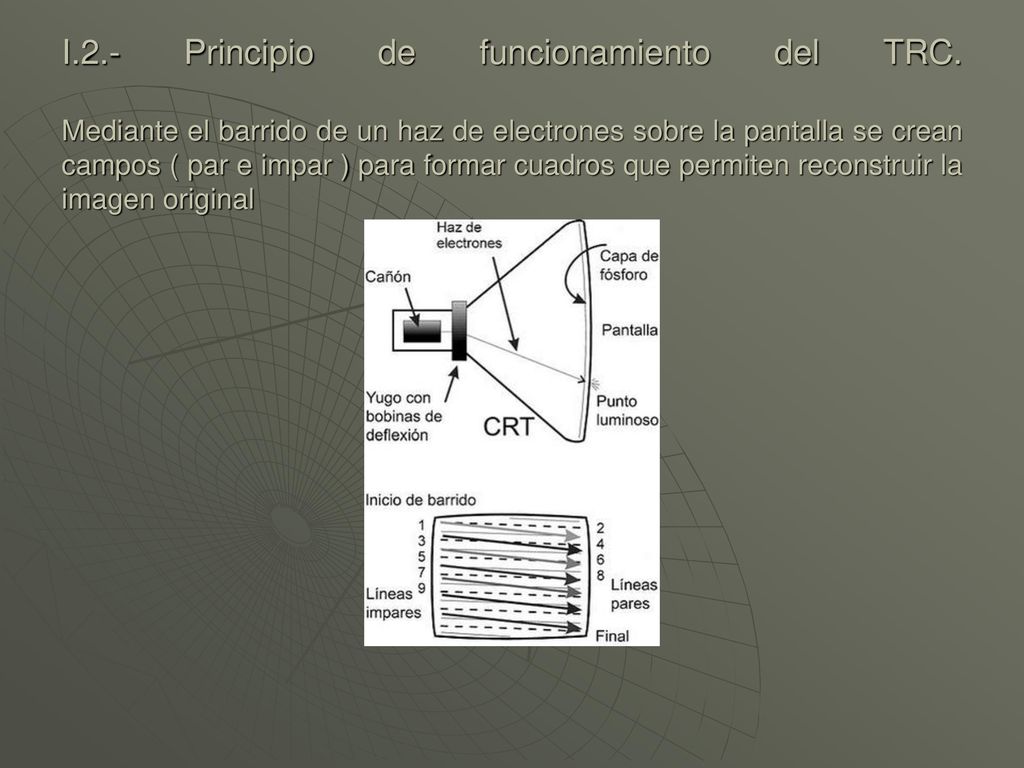

19 I. 2. - Principio de funcionamiento del TRC
I.2.- Principio de funcionamiento del TRC. Mediante el barrido de un haz de electrones sobre la pantalla se crean campos ( par e impar ) para formar cuadros que permiten reconstruir la imagen original

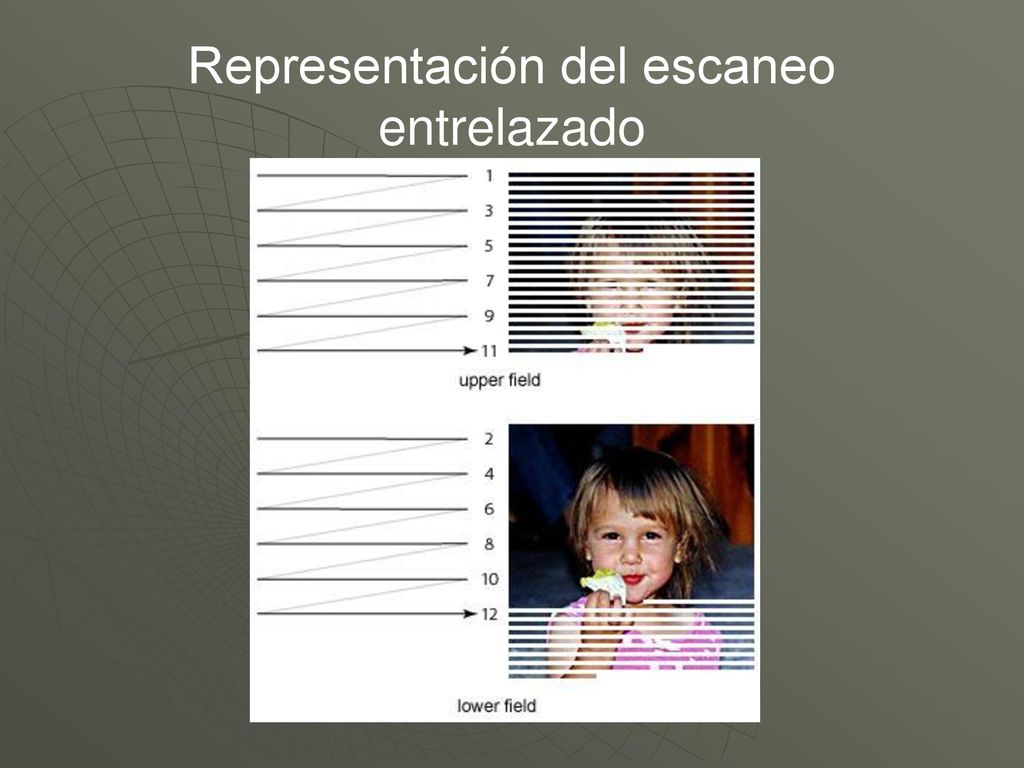

20 Representación del escaneo entrelazado

21 Señal eléctrica responsable de la exploración de la pantalla

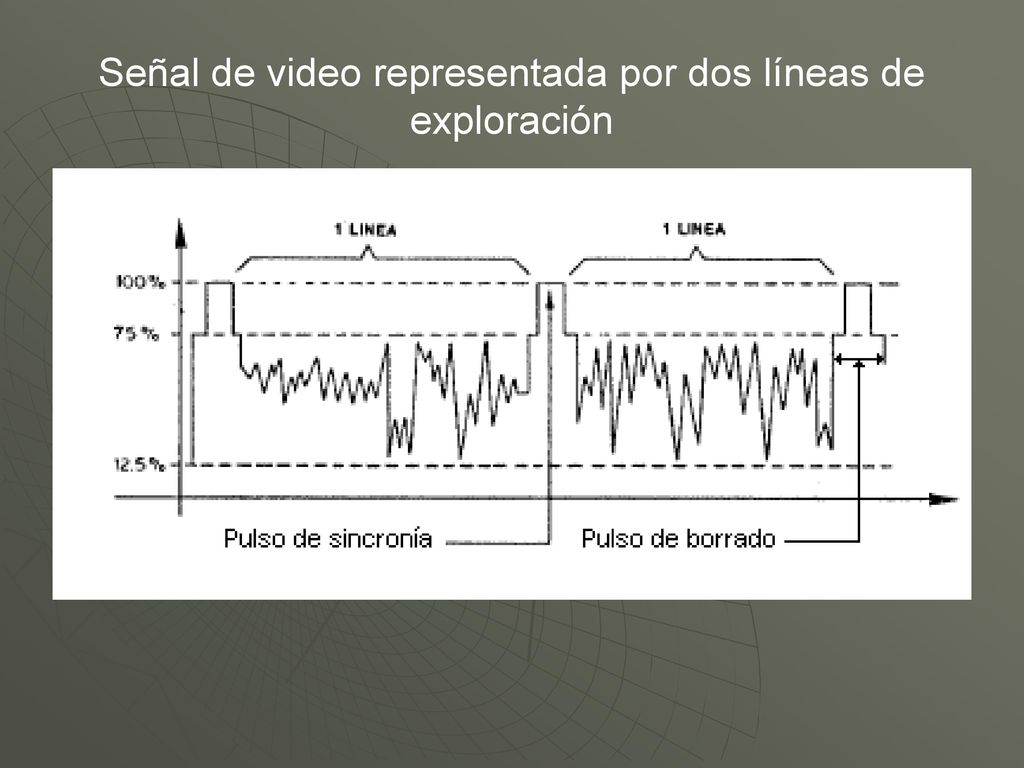

22 Señal de video representada por dos líneas de exploración

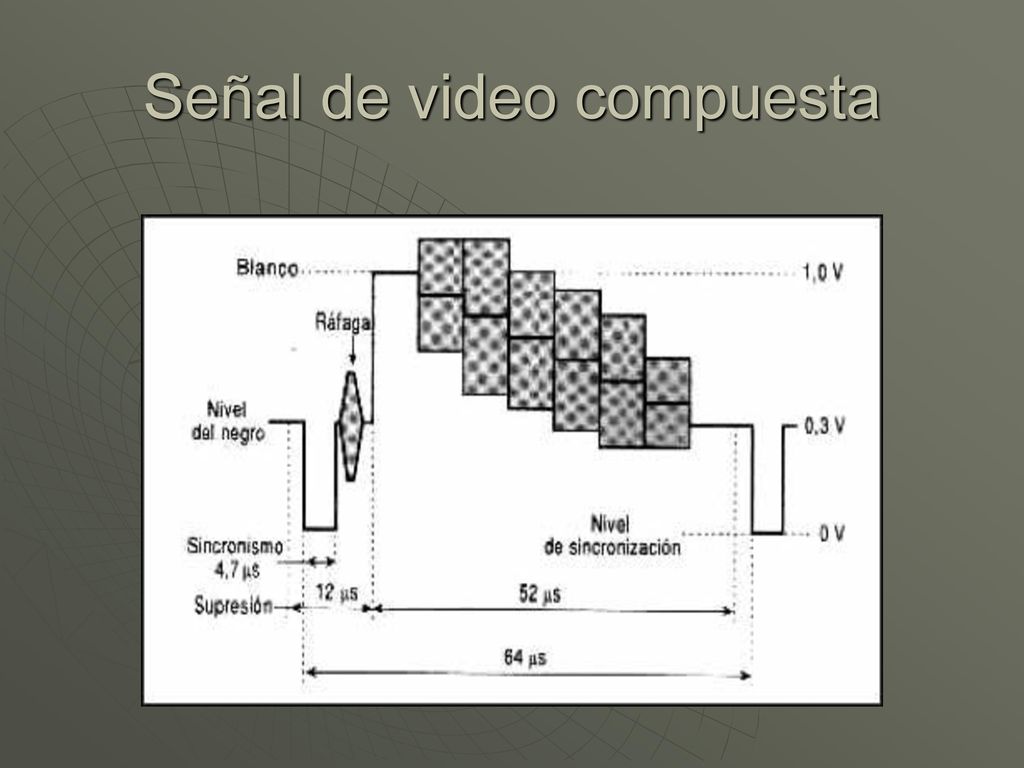

23 Señal de video compuesta

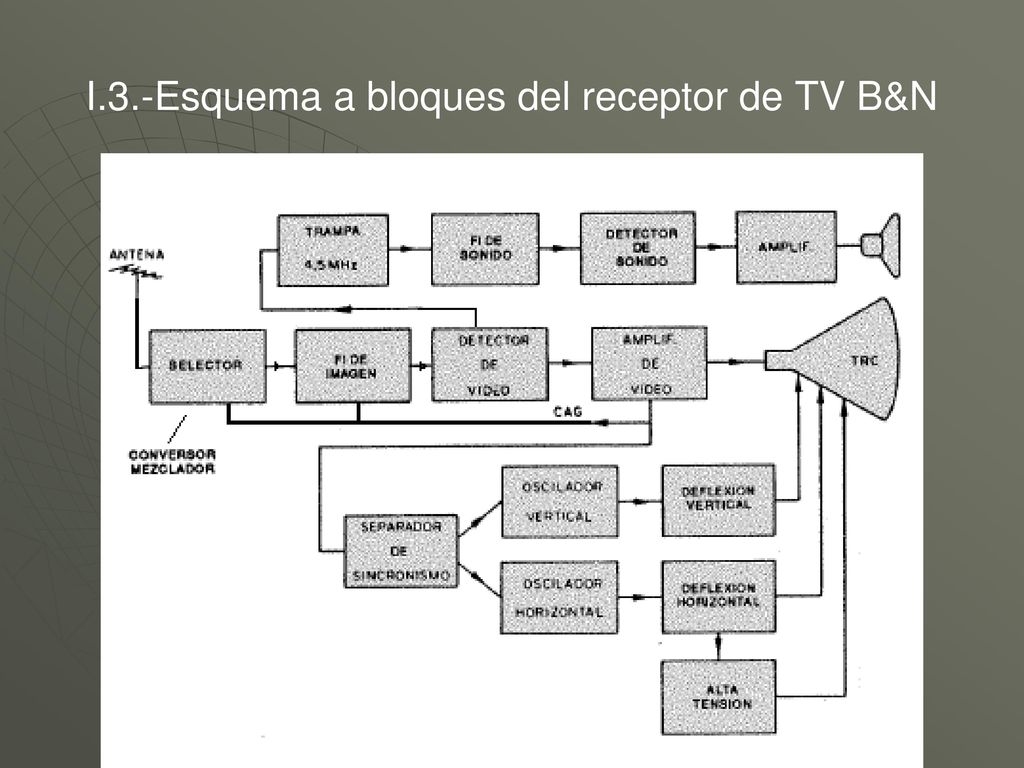

24 I.3.-Esquema a bloques del receptor de TV B&N

25 I.4.-. Bloques que integran un Televisor B&N
a).- Sintonizador de canales b).-Amplificador de Frecuencia Intermedia c).-Detector de video d).-Amplificador de video e).- Trampa de 4.5 Mhz. f).-Detector de audio g).-Amplificador de audio h).-Separador de sincronía i).- Circuito Oscilador vertical j).-Amplificador de salida vertical k).-Circuito Oscilador horizontal l).-Amplificador de salida horizontal m).- Transformador de alto voltaje n).- Bobinas de exploración o).- Fuente de bajo voltaje p).- Tubo de rayos catódicos (CRT) q).- Bocina

26 I.5.- Diagrama eléctrico de un Televisor B&N

27 I.6a.-Diagrama a bloques de un Televisor a color Samsung

28 1.6b.-Diagrama a bloques de un Televisor a color Daewoo

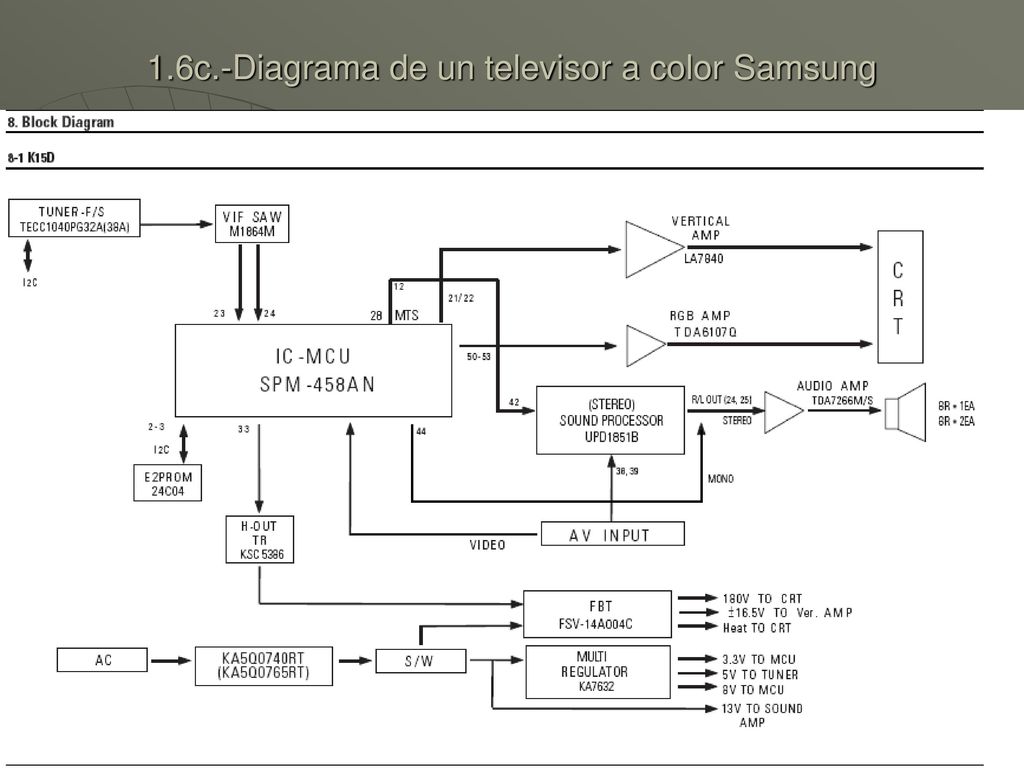

29 1.6c.-Diagrama de un televisor a color Samsung

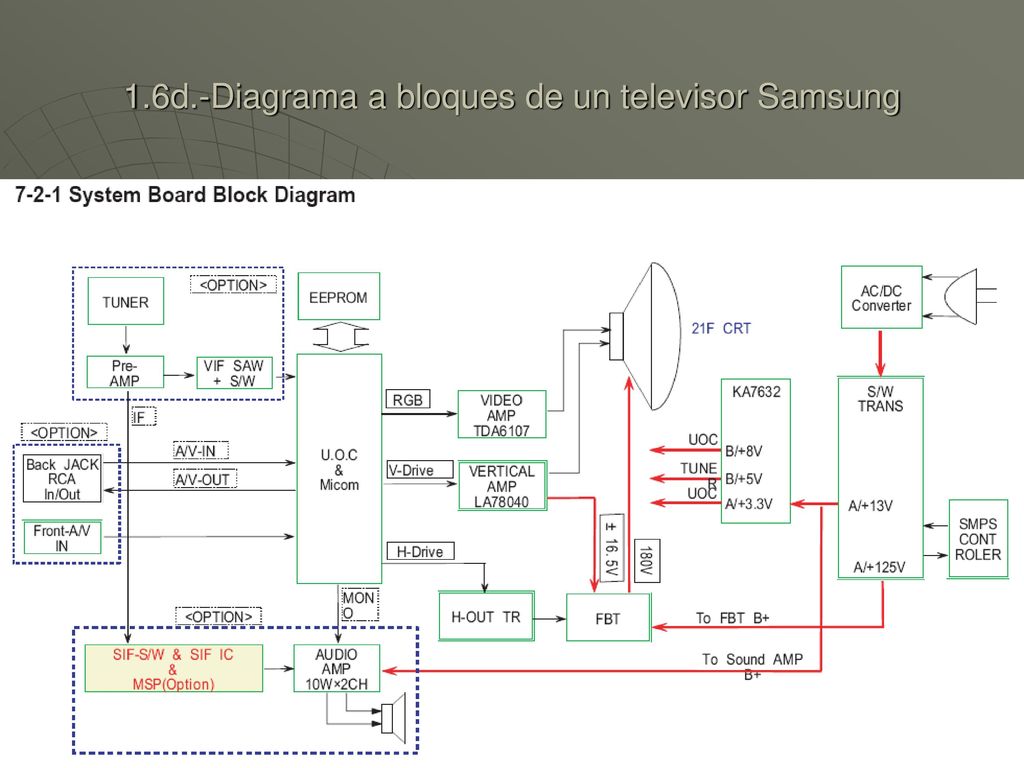

30 1.6d.-Diagrama a bloques de un televisor Samsung

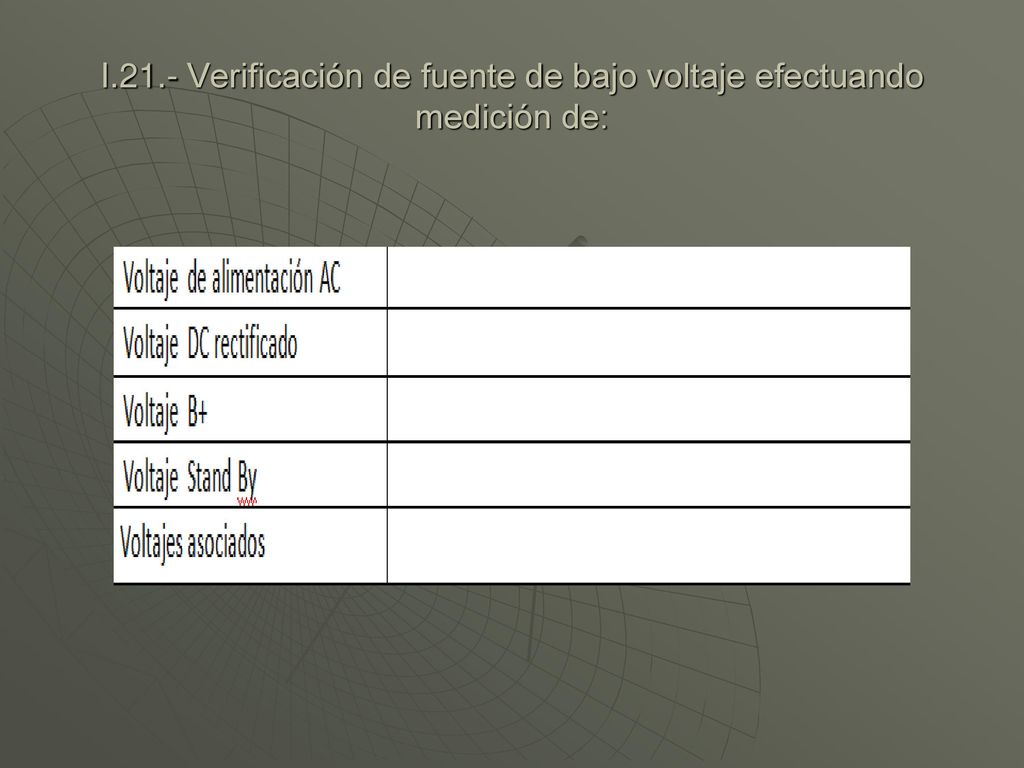

31 I.21.- Verificación de fuente de bajo voltaje efectuando medición de:

32 I.22.-Verificación del funcionamiento del microprocesador realizando la medición de:

33 I.23.- Verificación del funcionamiento del selector de canales midiendo:

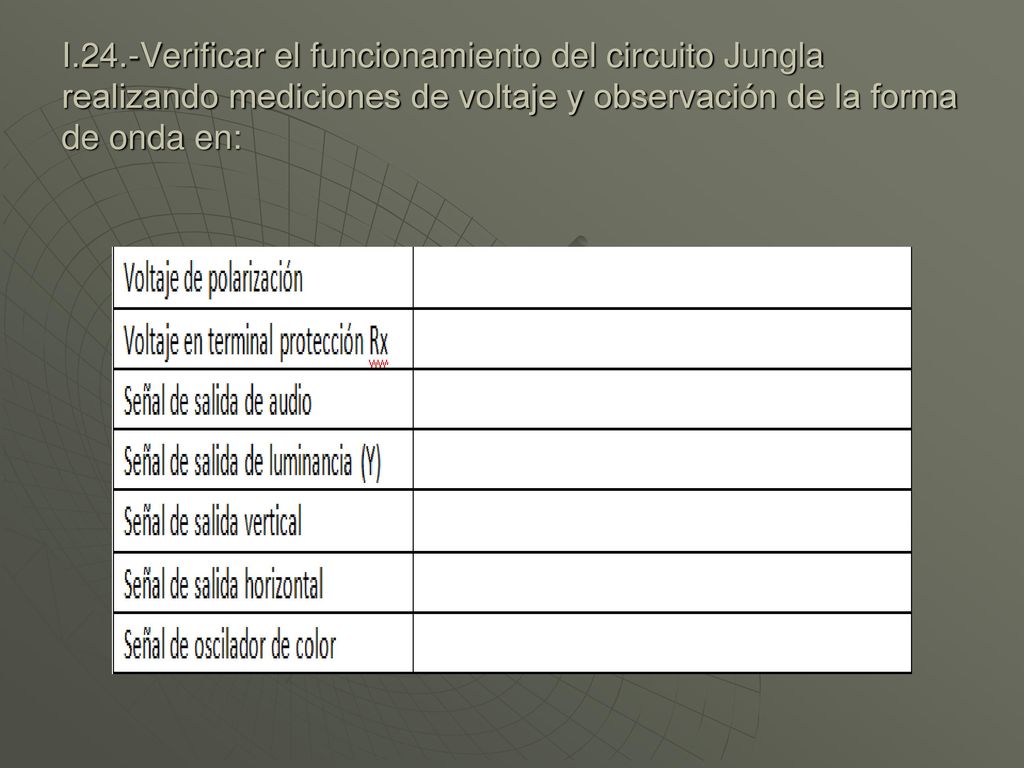

34 I.24.-Verificar el funcionamiento del circuito Jungla realizando mediciones de voltaje y observación de la forma de onda en:

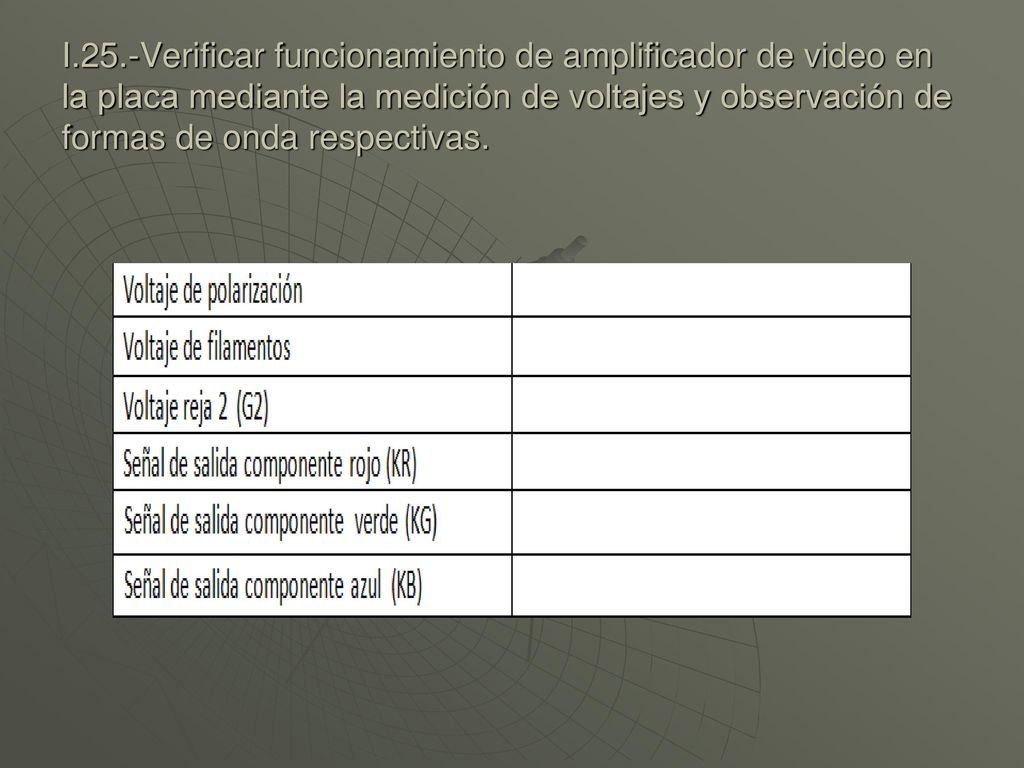

35 I.25.-Verificar funcionamiento de amplificador de video en la placa mediante la medición de voltajes y observación de formas de onda respectivas.

36 I.26.- Verificar funcionamiento de amplificador de audio efectuando la medición de voltajes y observación de forma de onda procesada.

37 I.27.- Verificación de funcionamiento de circuito amplificador vertical realizando medición de voltaje y observación de forma de onda procesada.

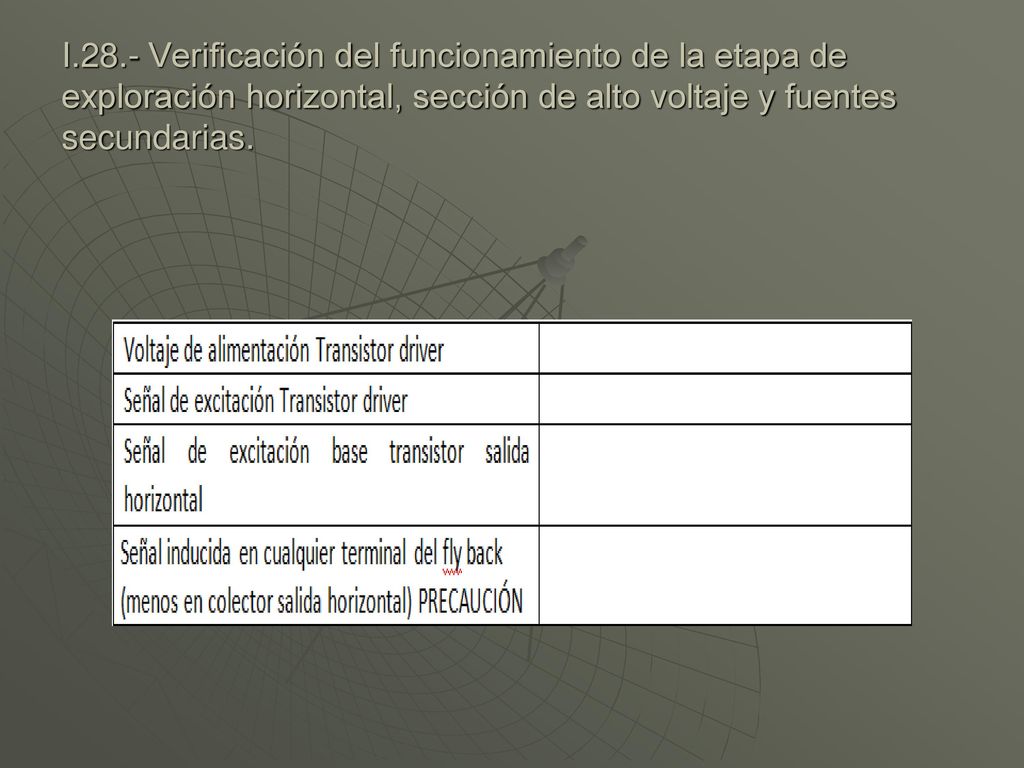

38 I.28.- Verificación del funcionamiento de la etapa de exploración horizontal, sección de alto voltaje y fuentes secundarias.

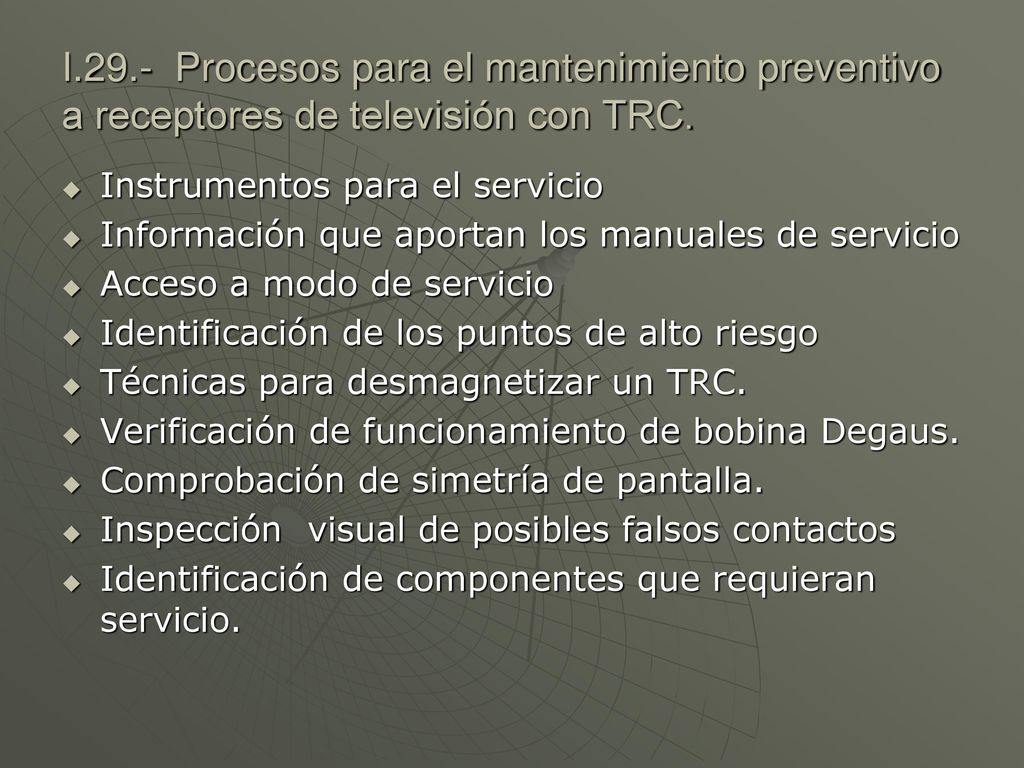

39 I.29.- Procesos para el mantenimiento preventivo a receptores de televisión con TRC.
Instrumentos para el servicio Información que aportan los manuales de servicio Acceso a modo de servicio Identificación de los puntos de alto riesgo Técnicas para desmagnetizar un TRC. Verificación de funcionamiento de bobina Degaus. Comprobación de simetría de pantalla. Inspección visual de posibles falsos contactos Identificación de componentes que requieran servicio.

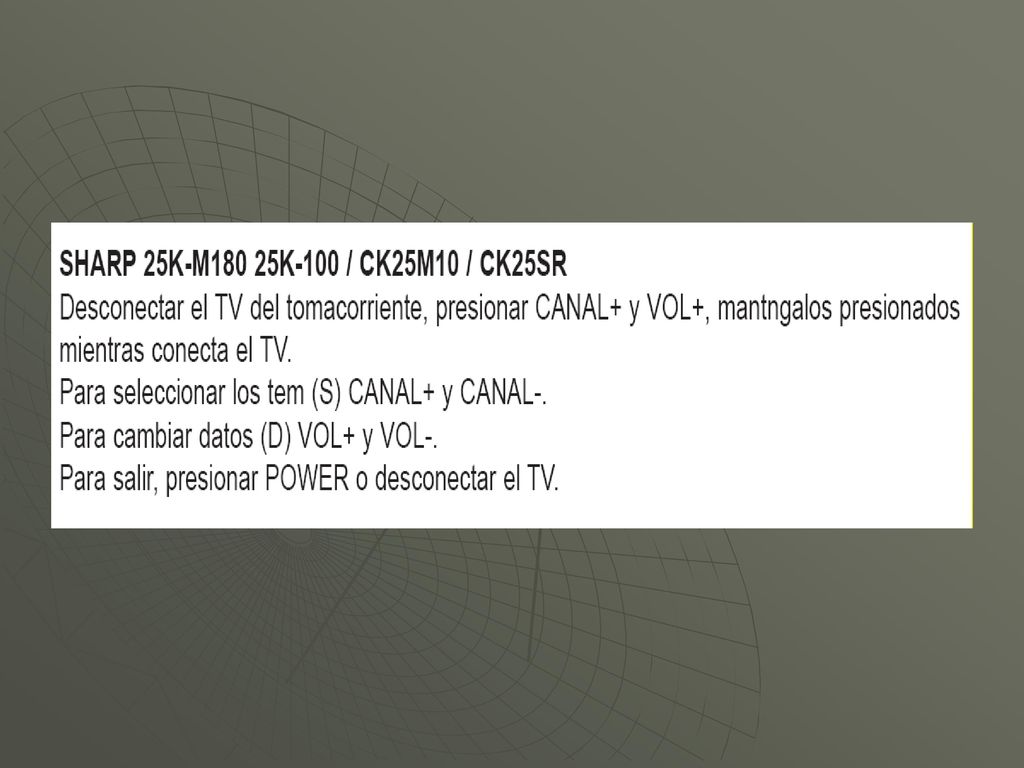

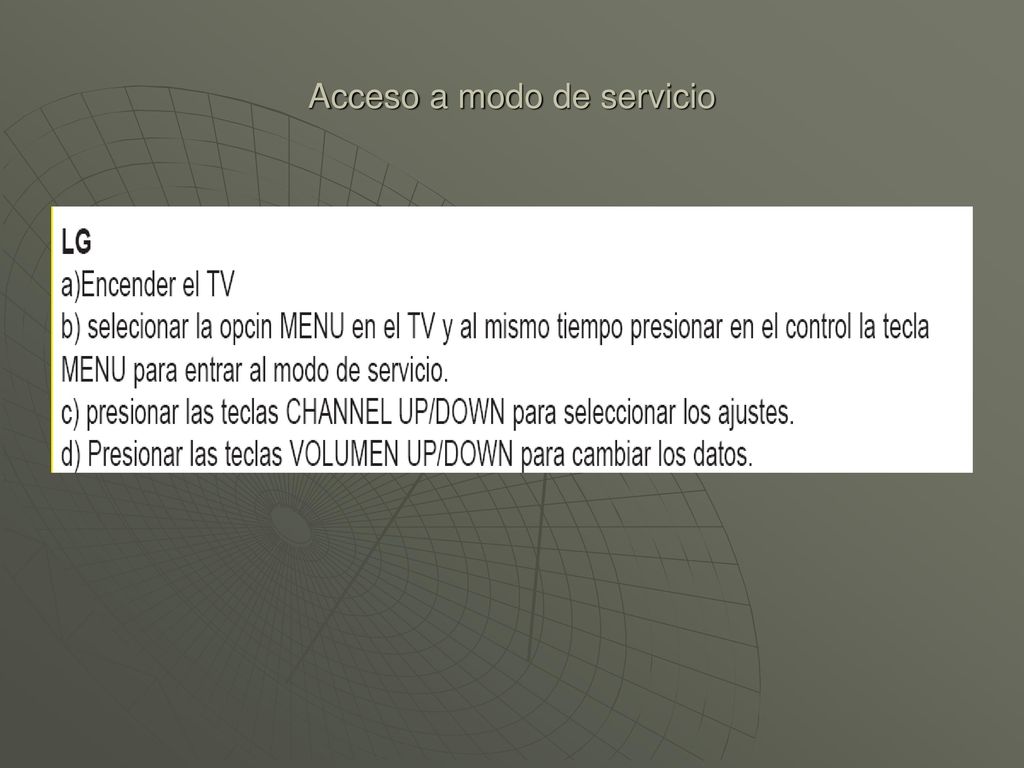

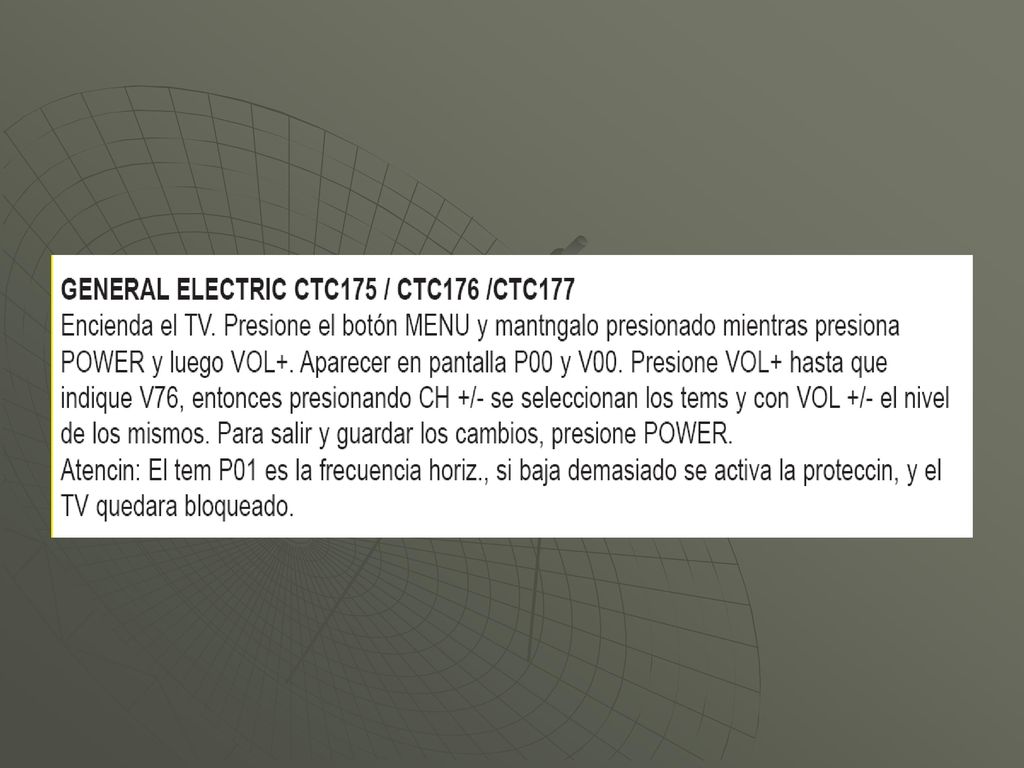

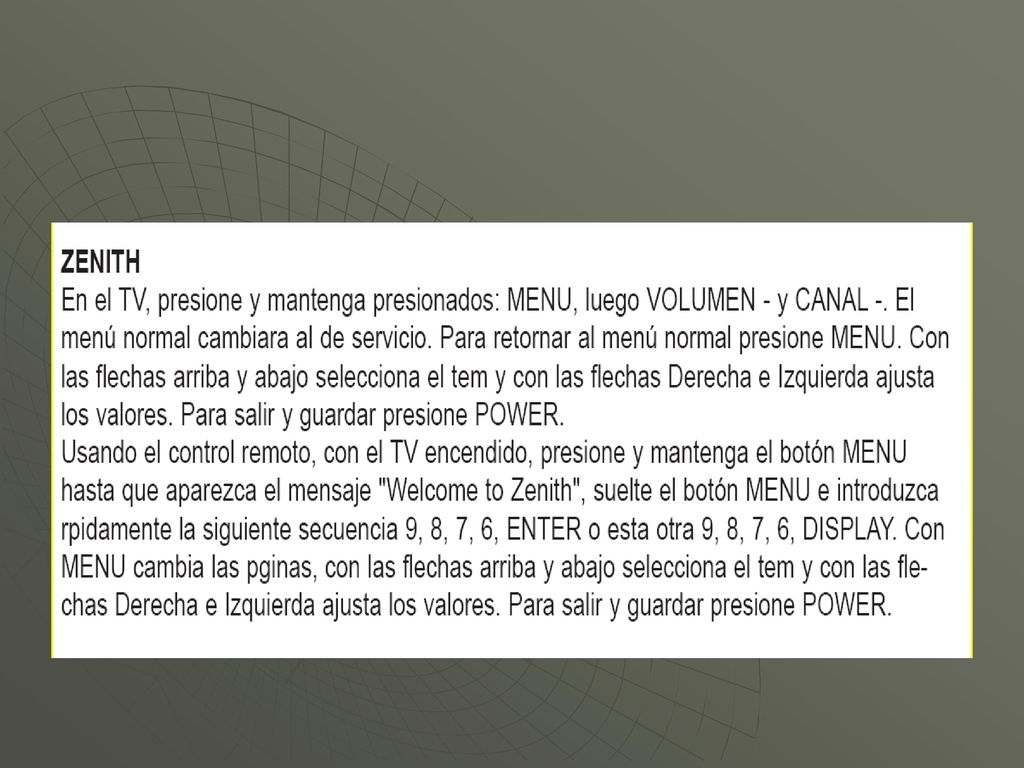

40 Acceso a modo de servicio

41

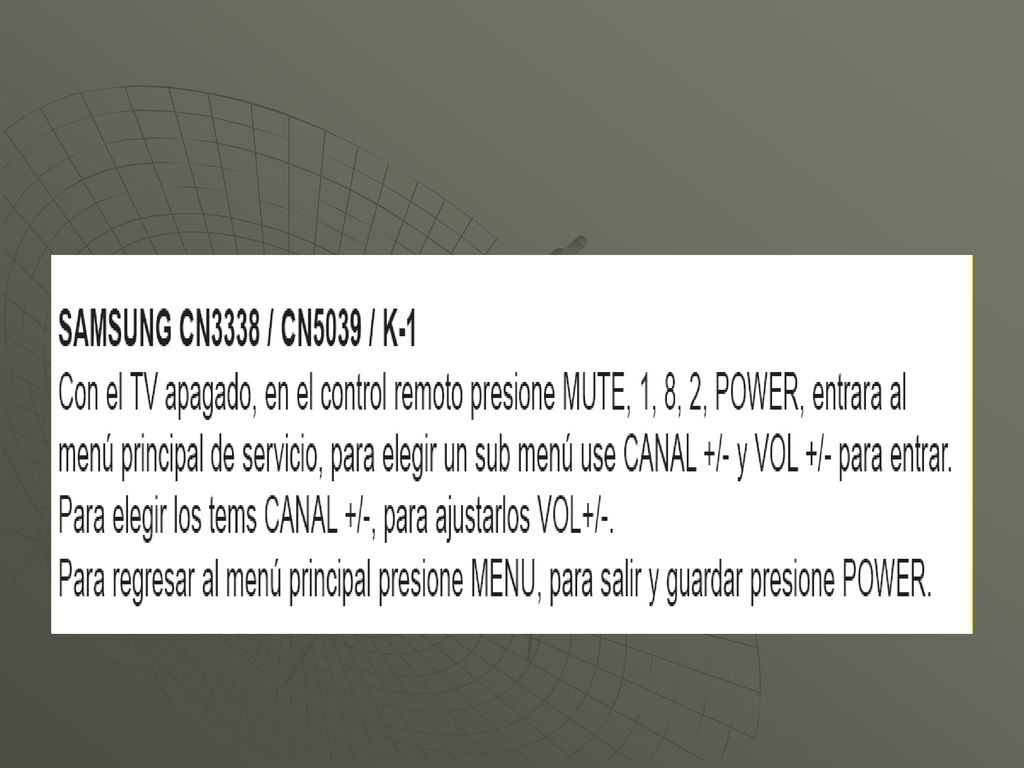

42

43

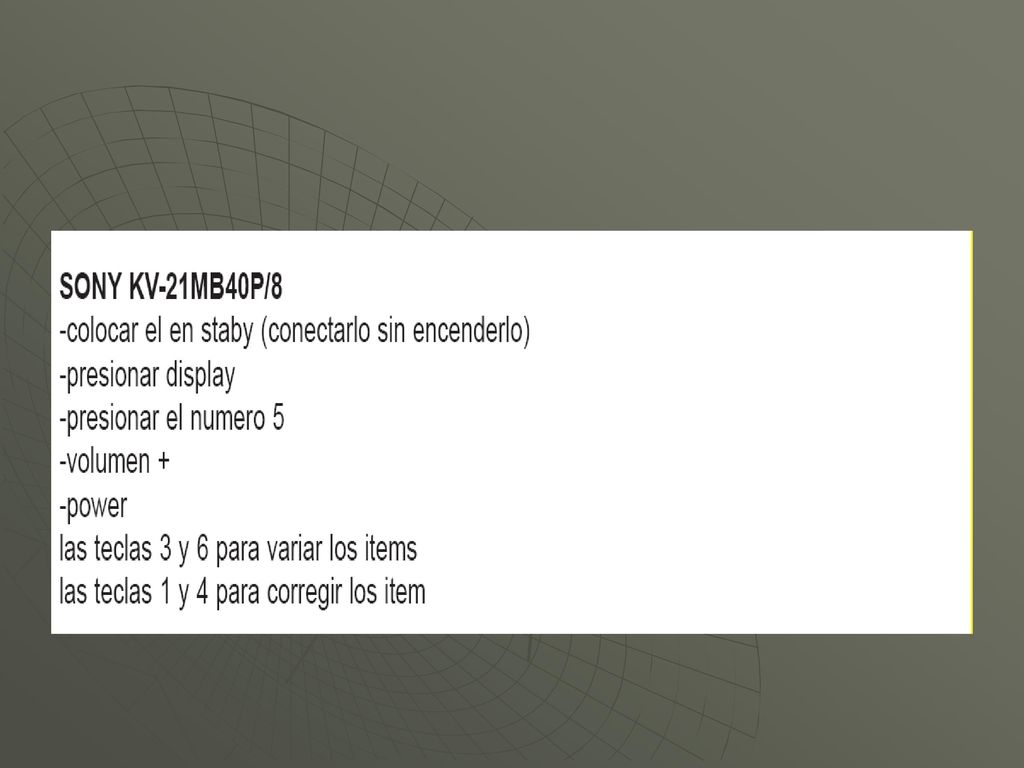

44

45

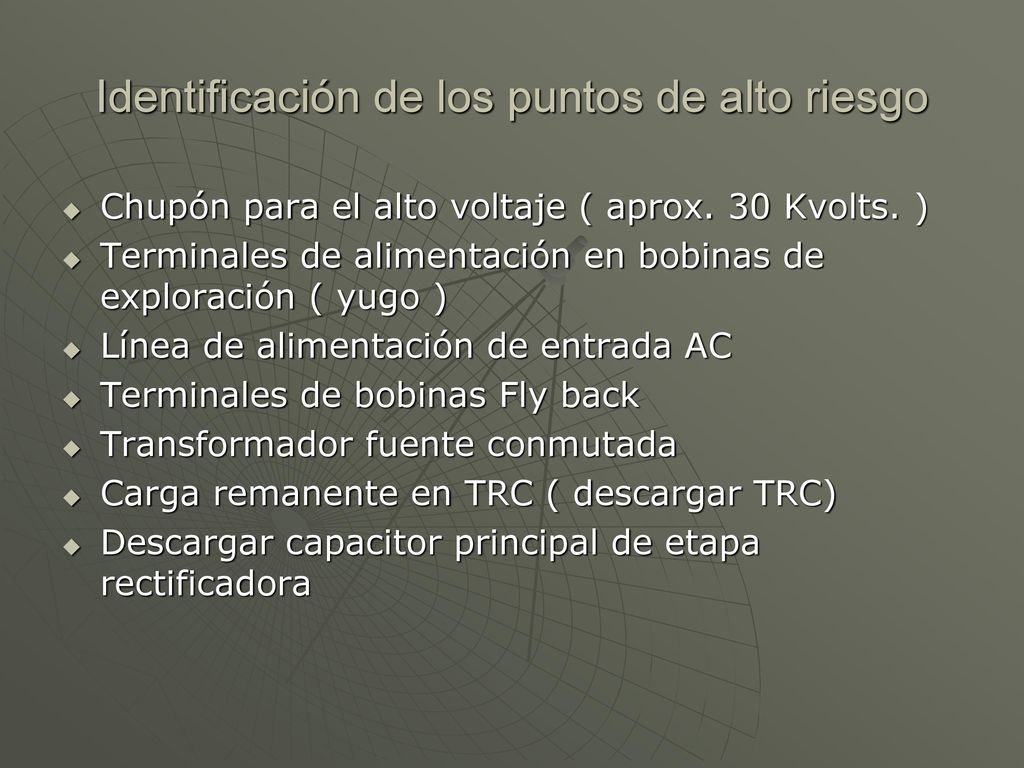

46 Identificación de los puntos de alto riesgo
Chupón para el alto voltaje ( aprox. 30 Kvolts. ) Terminales de alimentación en bobinas de exploración ( yugo ) Línea de alimentación de entrada AC Terminales de bobinas Fly back Transformador fuente conmutada Carga remanente en TRC ( descargar TRC) Descargar capacitor principal de etapa rectificadora

47 Precaución al manejar dispositivos con energía

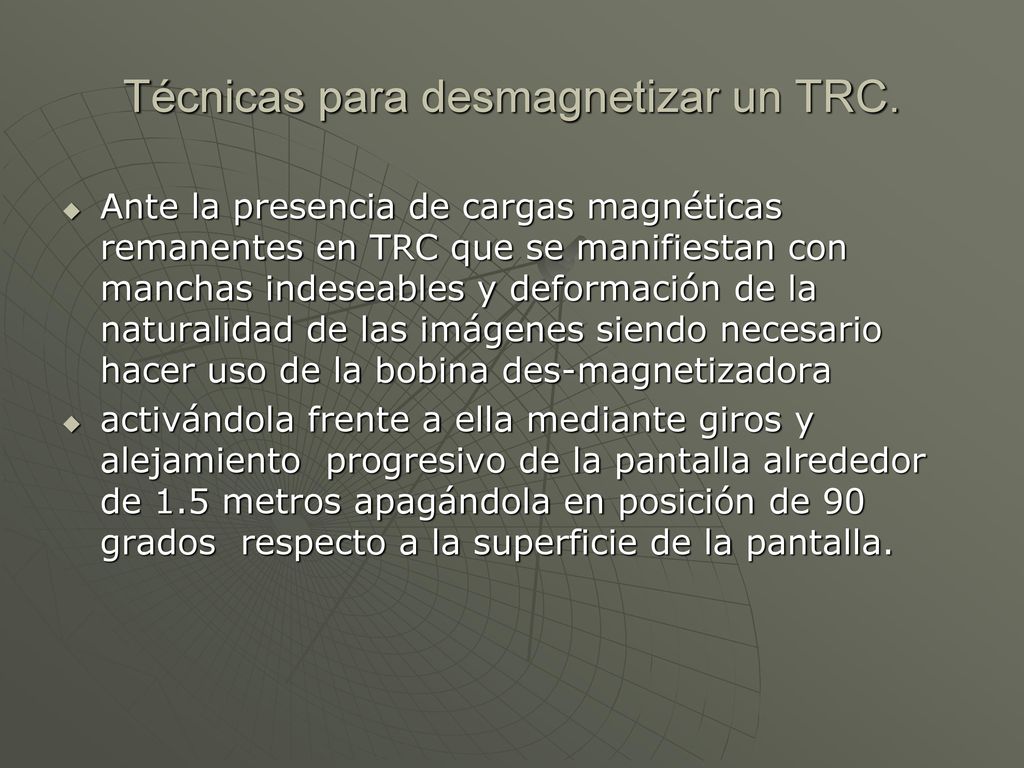

48 Técnicas para desmagnetizar un TRC.
Ante la presencia de cargas magnéticas remanentes en TRC que se manifiestan con manchas indeseables y deformación de la naturalidad de las imágenes siendo necesario hacer uso de la bobina des-magnetizadora activándola frente a ella mediante giros y alejamiento progresivo de la pantalla alrededor de 1.5 metros apagándola en posición de 90 grados respecto a la superficie de la pantalla.

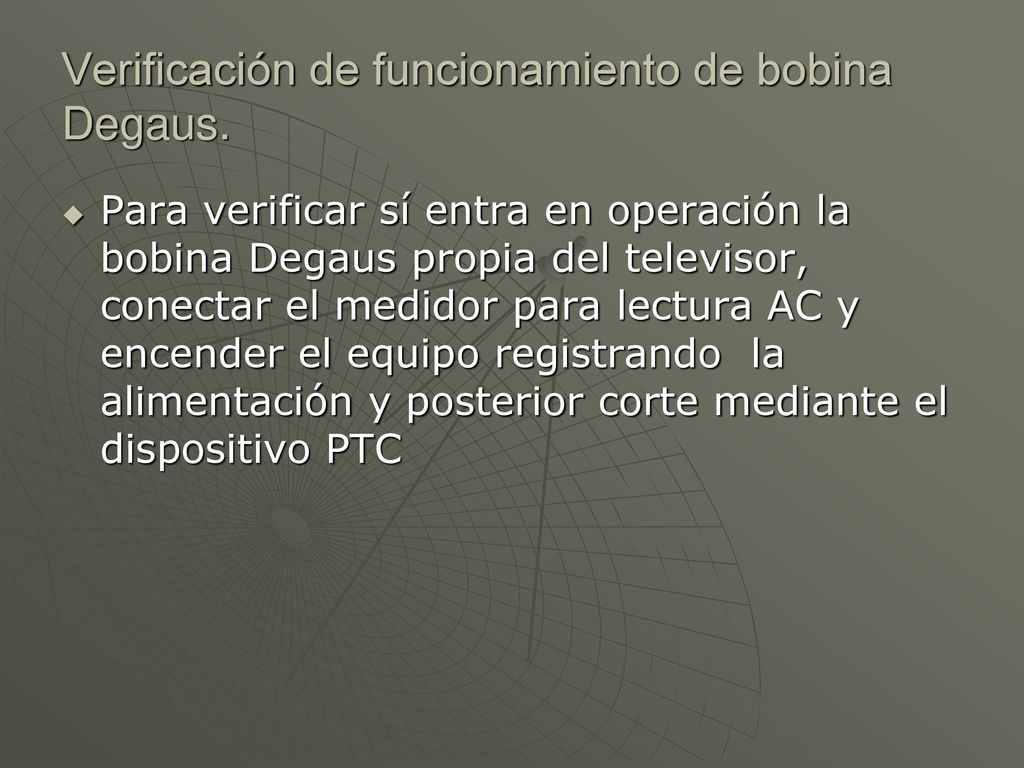

49 Verificación de funcionamiento de bobina Degaus.
Para verificar sí entra en operación la bobina Degaus propia del televisor, conectar el medidor para lectura AC y encender el equipo registrando la alimentación y posterior corte mediante el dispositivo PTC

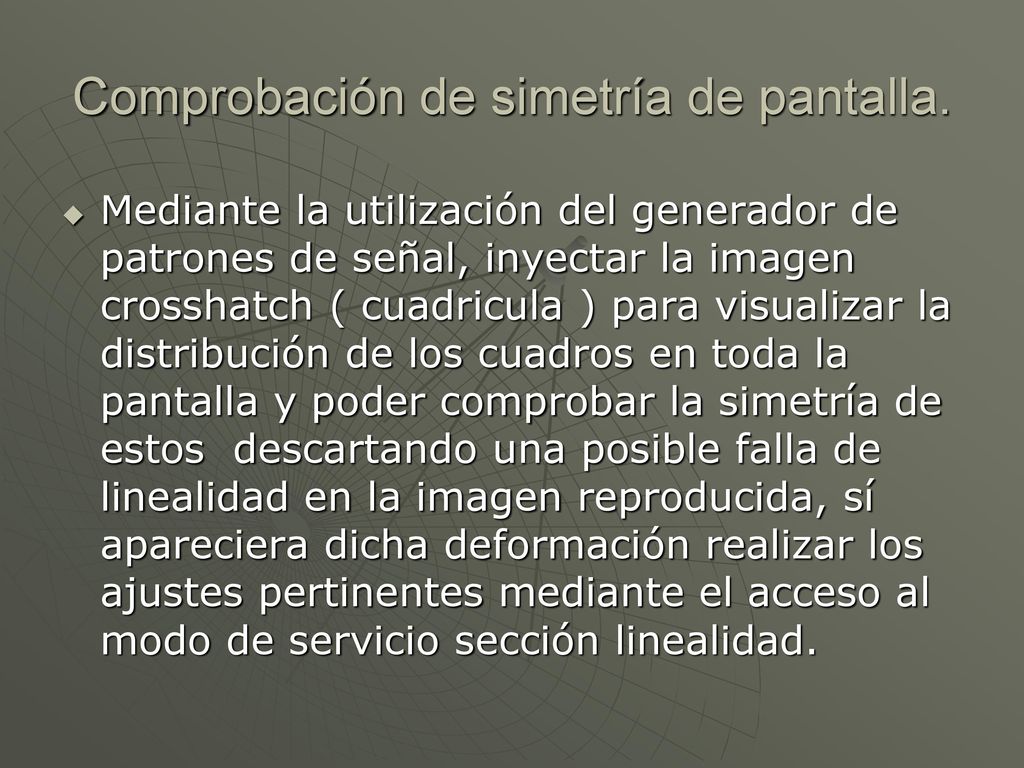

50 Comprobación de simetría de pantalla.
Mediante la utilización del generador de patrones de señal, inyectar la imagen crosshatch ( cuadricula ) para visualizar la distribución de los cuadros en toda la pantalla y poder comprobar la simetría de estos descartando una posible falla de linealidad en la imagen reproducida, sí apareciera dicha deformación realizar los ajustes pertinentes mediante el acceso al modo de servicio sección linealidad.

51 Imagen crosshatch (cuadrícula)

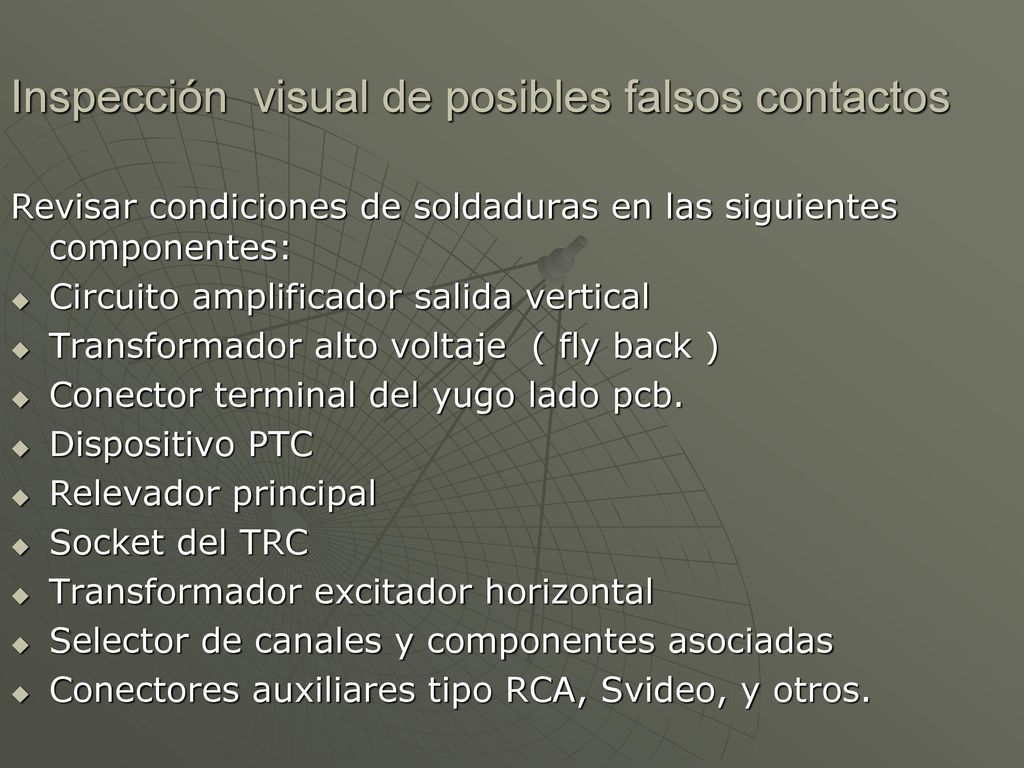

52 Inspección visual de posibles falsos contactos
Revisar condiciones de soldaduras en las siguientes componentes: Circuito amplificador salida vertical Transformador alto voltaje ( fly back ) Conector terminal del yugo lado pcb. Dispositivo PTC Relevador principal Socket del TRC Transformador excitador horizontal Selector de canales y componentes asociadas Conectores auxiliares tipo RCA, Svideo, y otros.

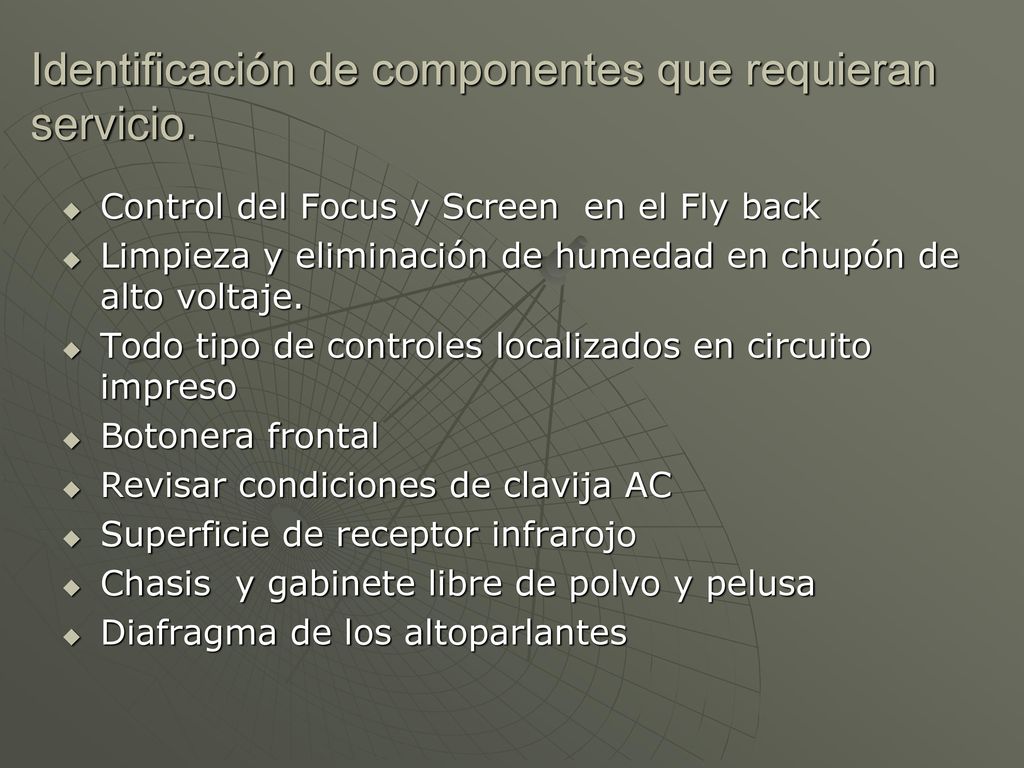

53 Identificación de componentes que requieran servicio.
Control del Focus y Screen en el Fly back Limpieza y eliminación de humedad en chupón de alto voltaje. Todo tipo de controles localizados en circuito impreso Botonera frontal Revisar condiciones de clavija AC Superficie de receptor infrarojo Chasis y gabinete libre de polvo y pelusa Diafragma de los altoparlantes

54 II.- Análisis, interpretación y prueba de funcionamiento de un televisor con pantalla de cristal líquido ( LCD ) Una pantalla plana se puede dividir en cuatro sectores: El sector analógico Sector digital La pantalla Y la fuente de luz

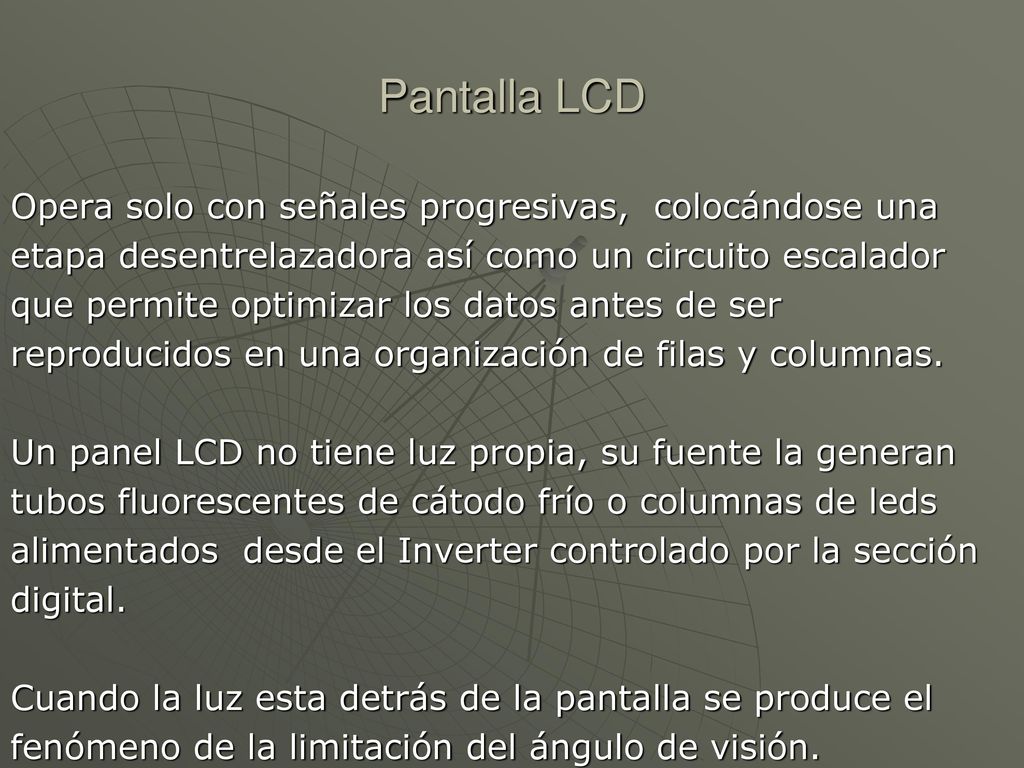

55 Pantalla LCD Opera solo con señales progresivas, colocándose una etapa desentrelazadora así como un circuito escalador que permite optimizar los datos antes de ser reproducidos en una organización de filas y columnas. Un panel LCD no tiene luz propia, su fuente la generan tubos fluorescentes de cátodo frío o columnas de leds alimentados desde el Inverter controlado por la sección digital. Cuando la luz esta detrás de la pantalla se produce el fenómeno de la limitación del ángulo de visión.

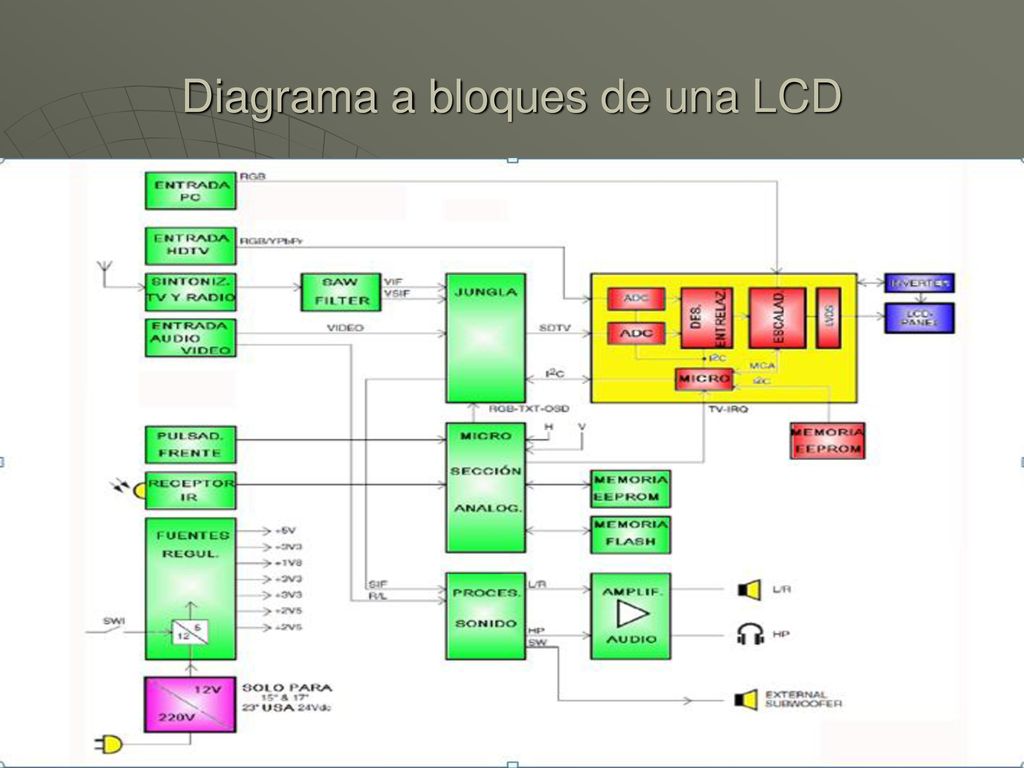

56 Diagrama a bloques de una LCD

57 Acción de los filtros polarizadores
El filtro superior solo deja pasar luz con una determinada orientación, el cristal liquido debido a su estructura molecular en forma de tornado desplaza o rota la orientación de la luz en 90º , y si el filtro polarizador inferior esta posicionado 90º con respecto al superior, la luz es rotada por el cristal liquido y sale al exterior, por lo que la celda completa lucir “transparente”

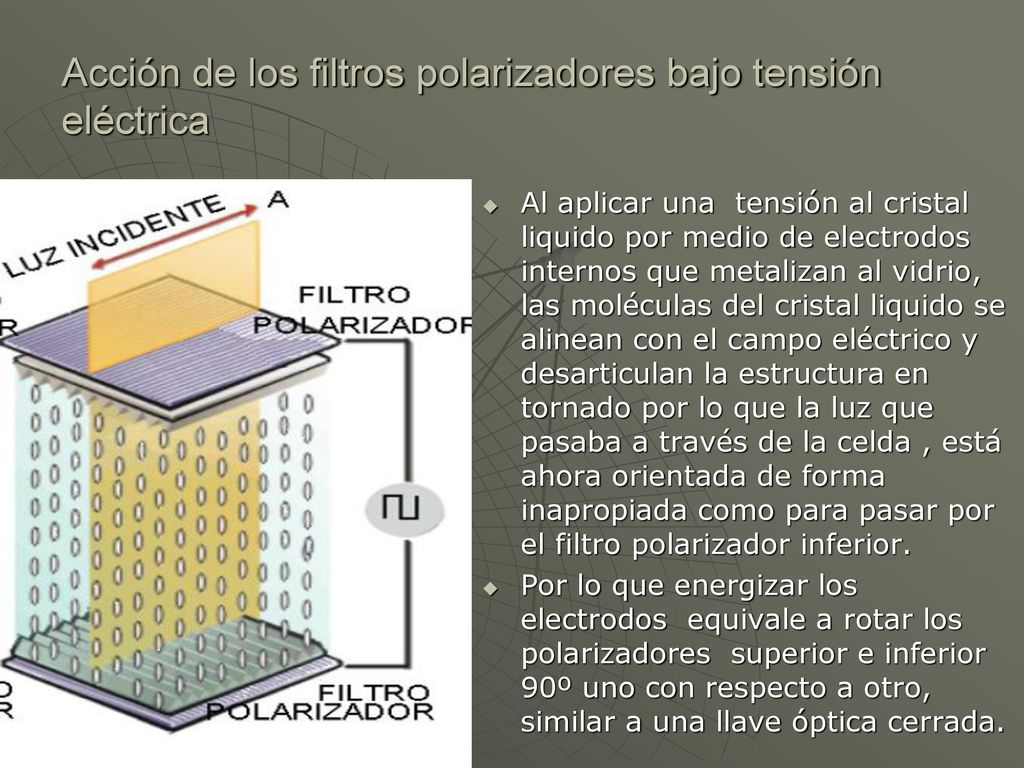

58 Acción de los filtros polarizadores bajo tensión eléctrica
Al aplicar una tensión al cristal liquido por medio de electrodos internos que metalizan al vidrio, las moléculas del cristal liquido se alinean con el campo eléctrico y desarticulan la estructura en tornado por lo que la luz que pasaba a través de la celda , está ahora orientada de forma inapropiada como para pasar por el filtro polarizador inferior. Por lo que energizar los electrodos equivale a rotar los polarizadores superior e inferior 90º uno con respecto a otro, similar a una llave óptica cerrada.

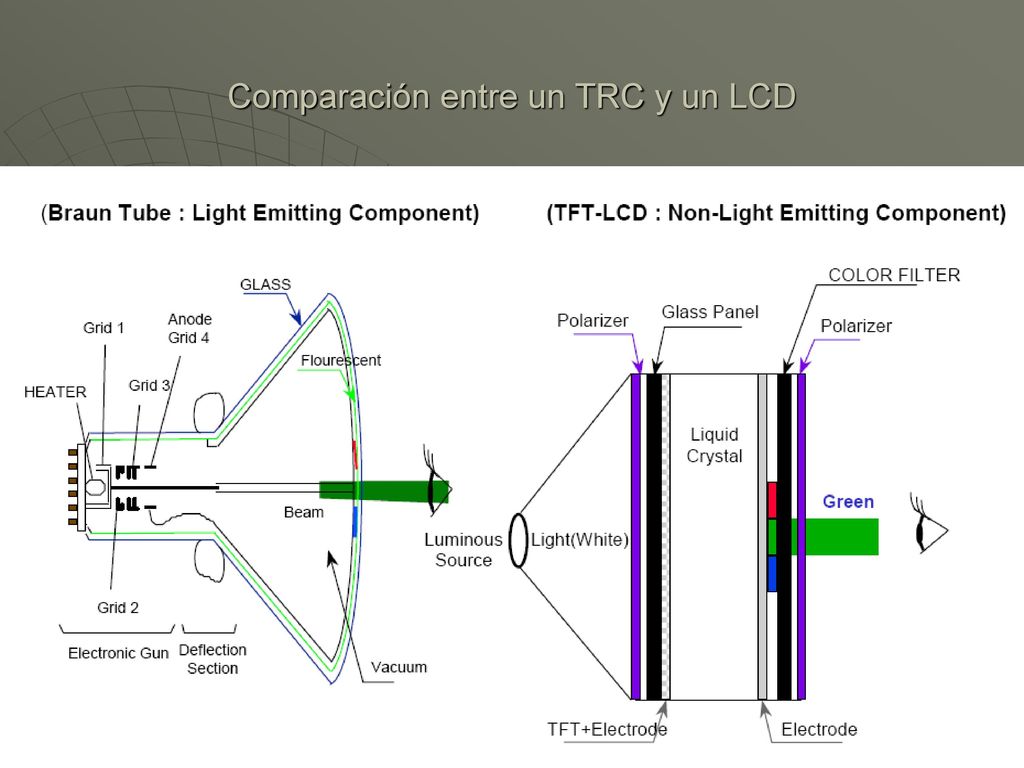

59 Comparación entre un TRC y un LCD

60 Panel matricial de LCD conformado por 6 filas 8 columnas

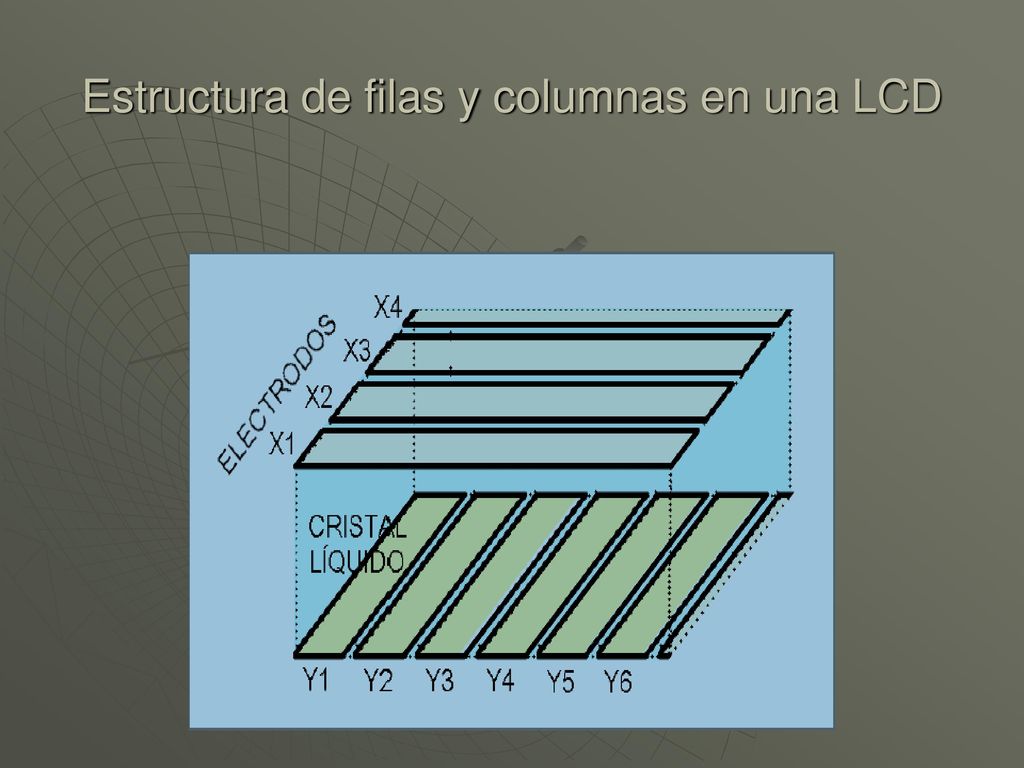

61 Estructura de filas y columnas en una LCD

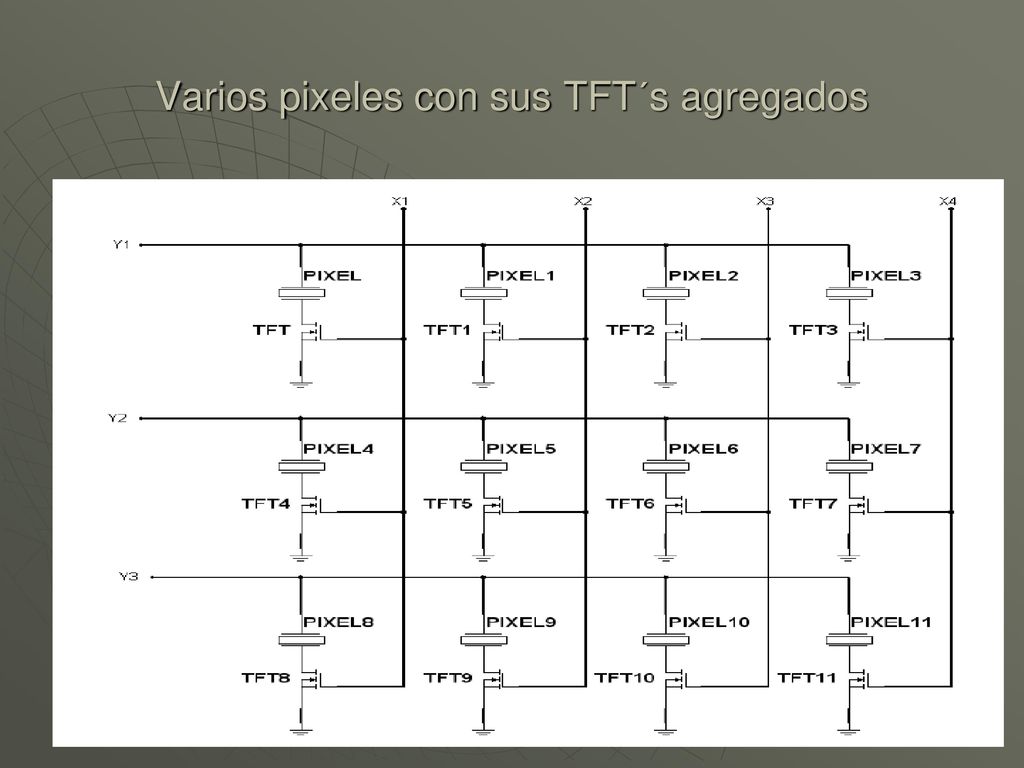

62 Varios pixeles con sus TFT´s agregados

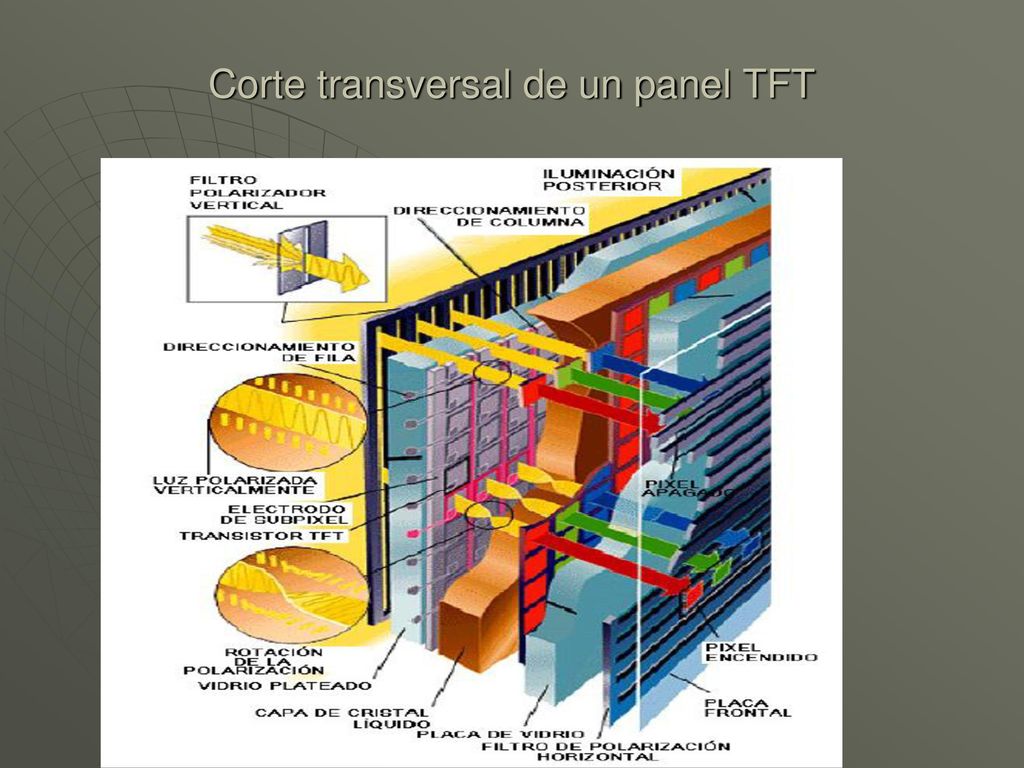

63 Corte transversal de un panel TFT

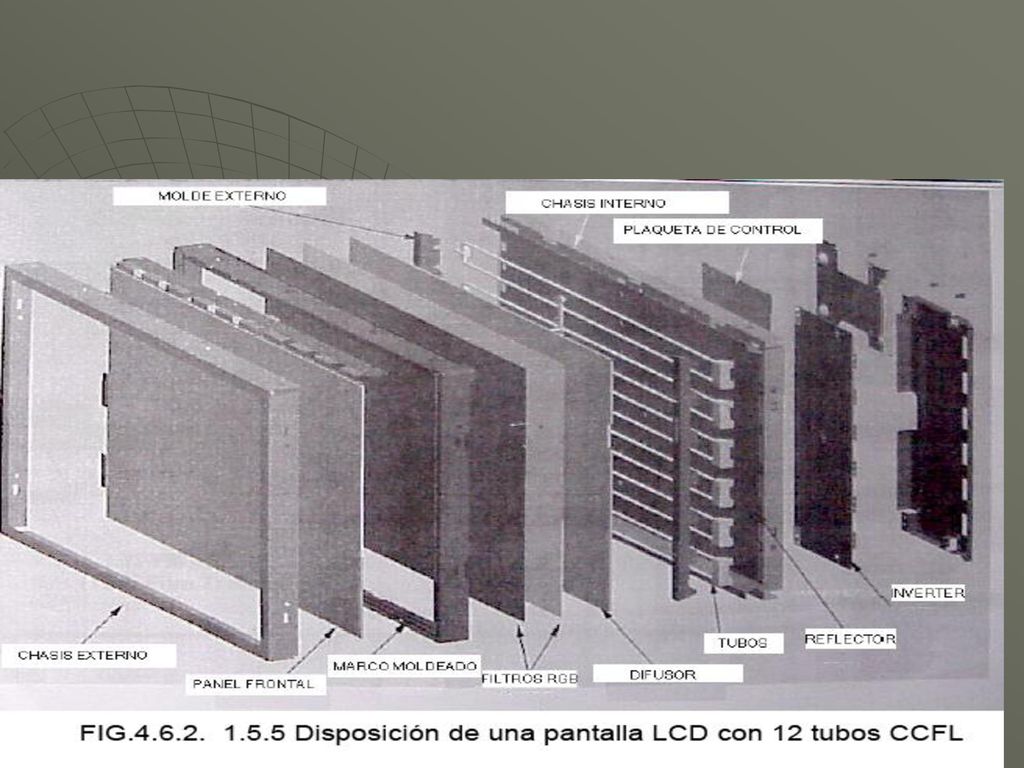

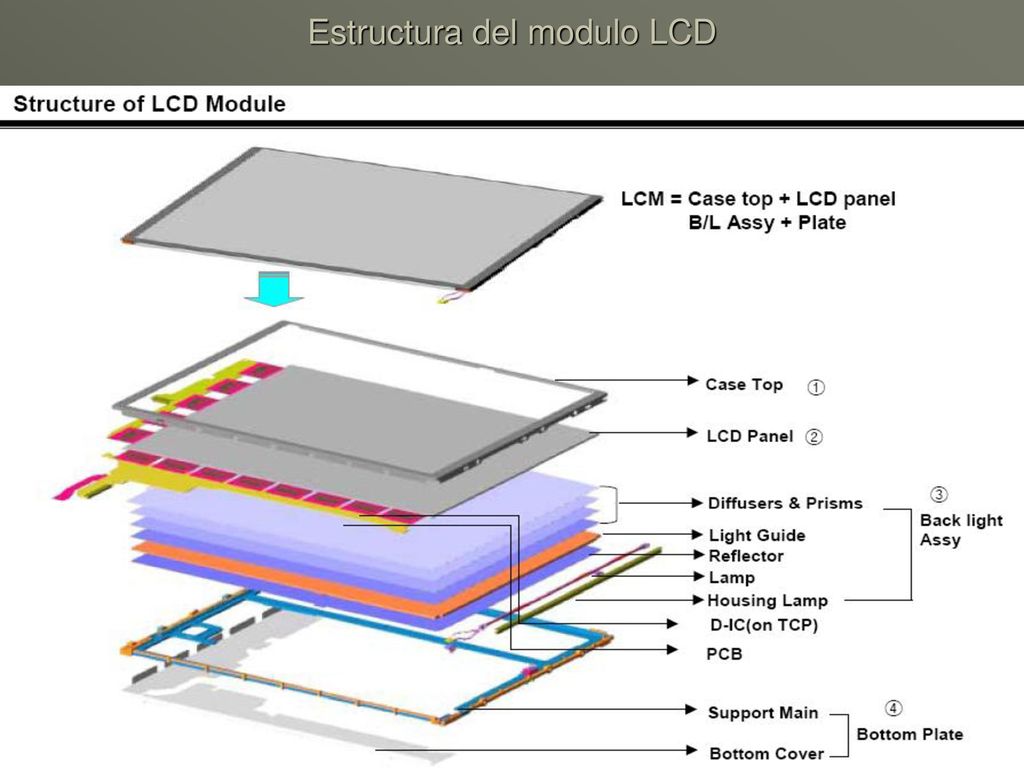

64 Estructura del modulo LCD

65

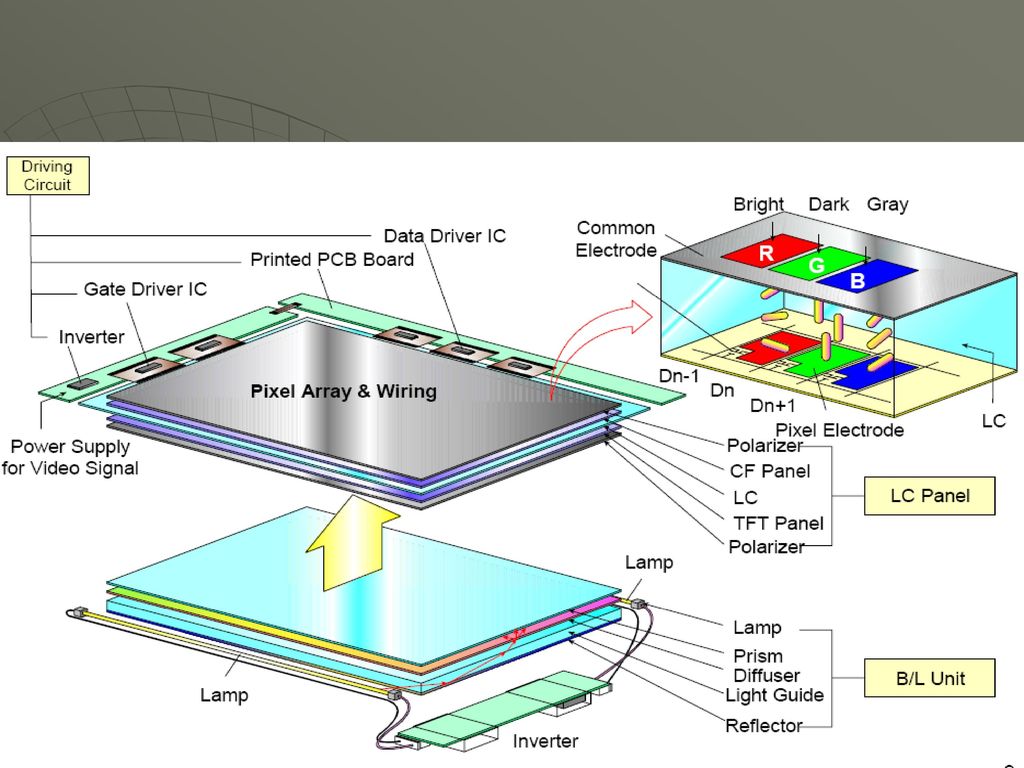

66

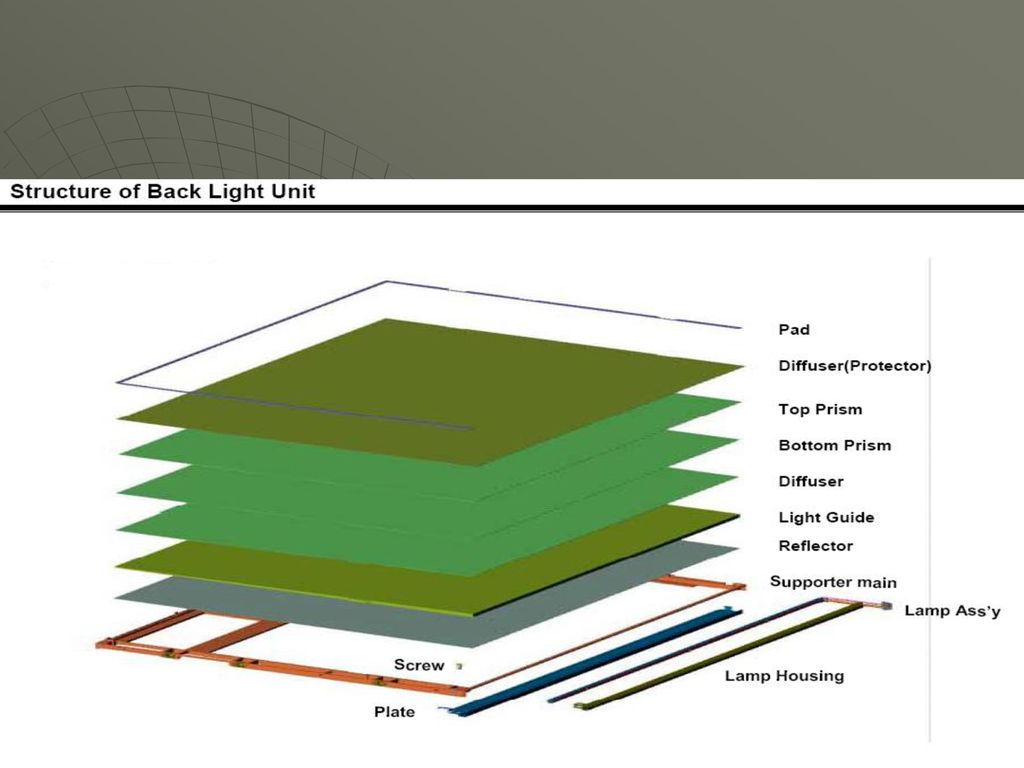

67

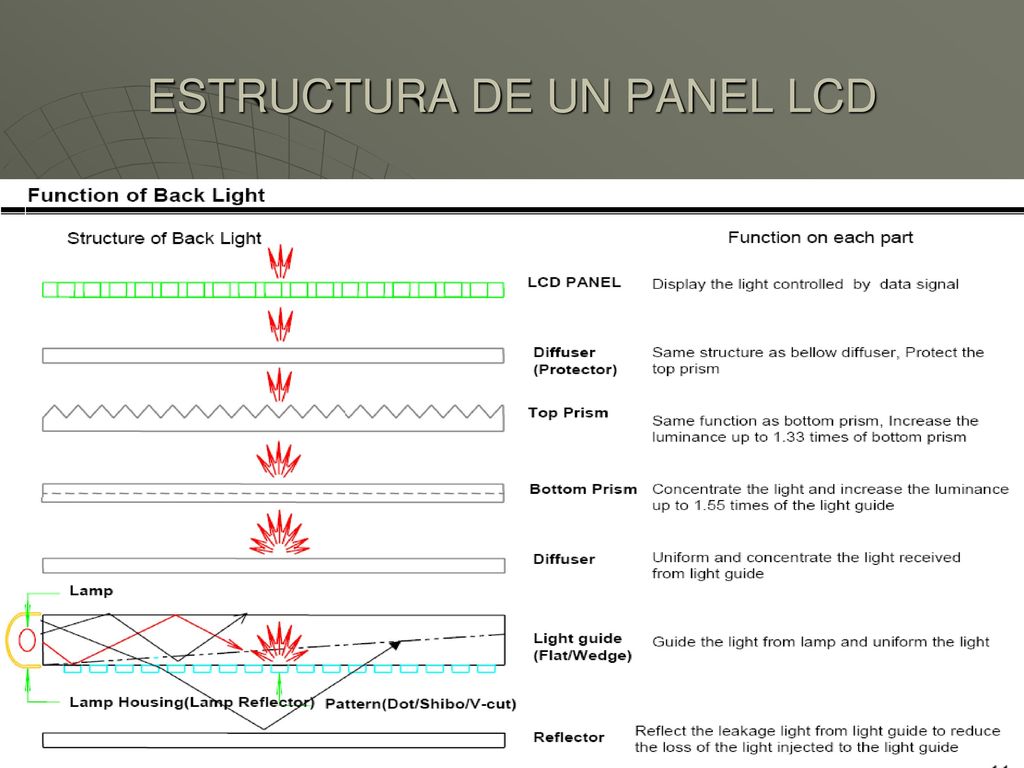

68 ESTRUCTURA DE UN PANEL LCD

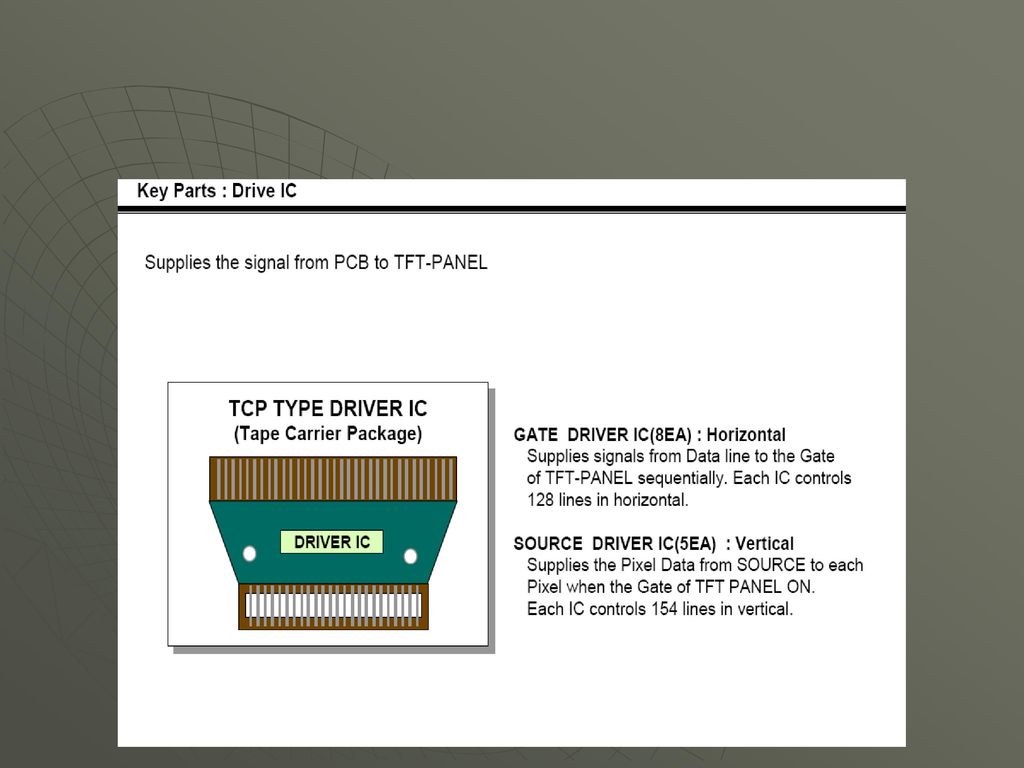

69

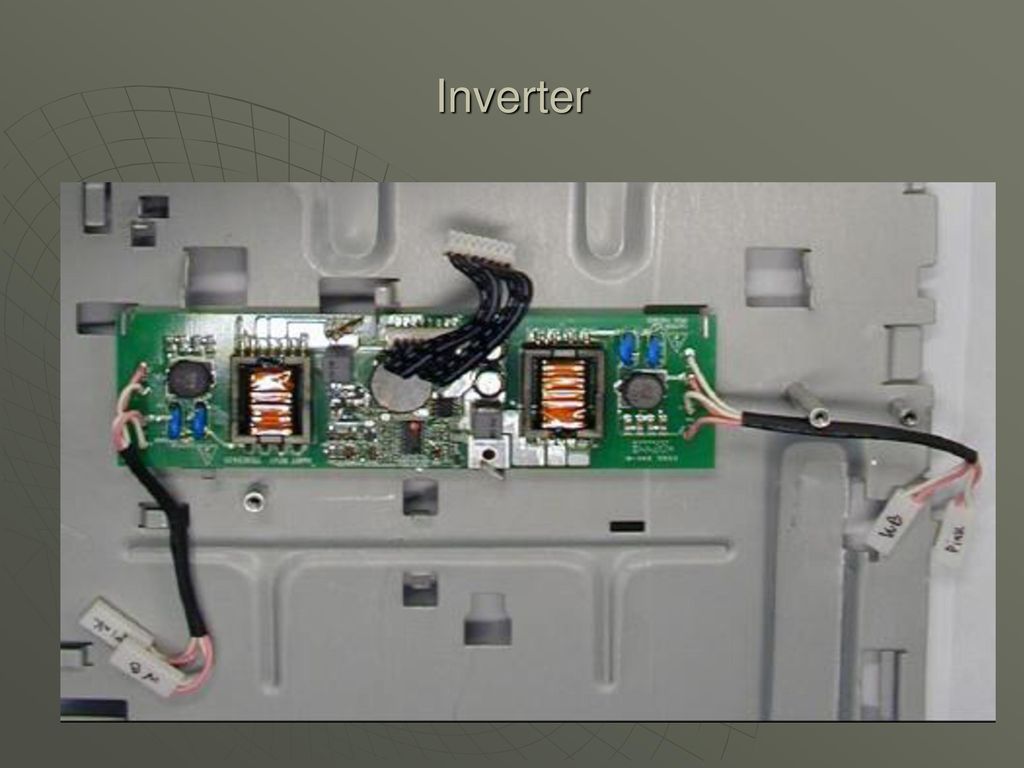

70 Inverter

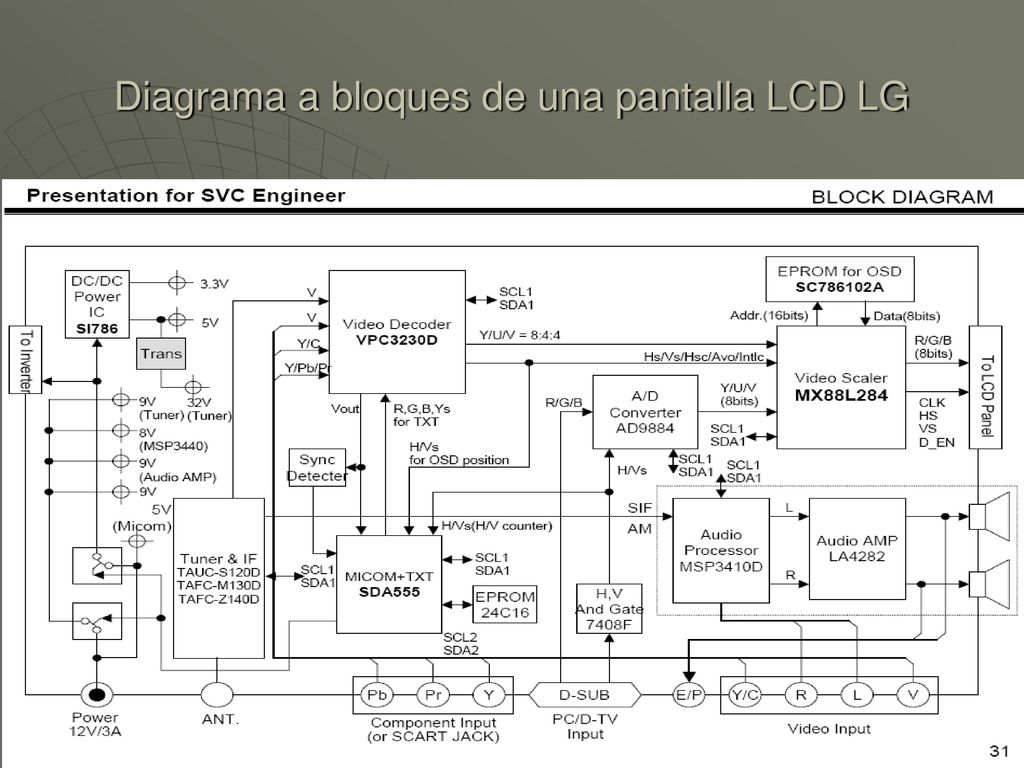

71 Diagrama a bloques de una pantalla LCD LG

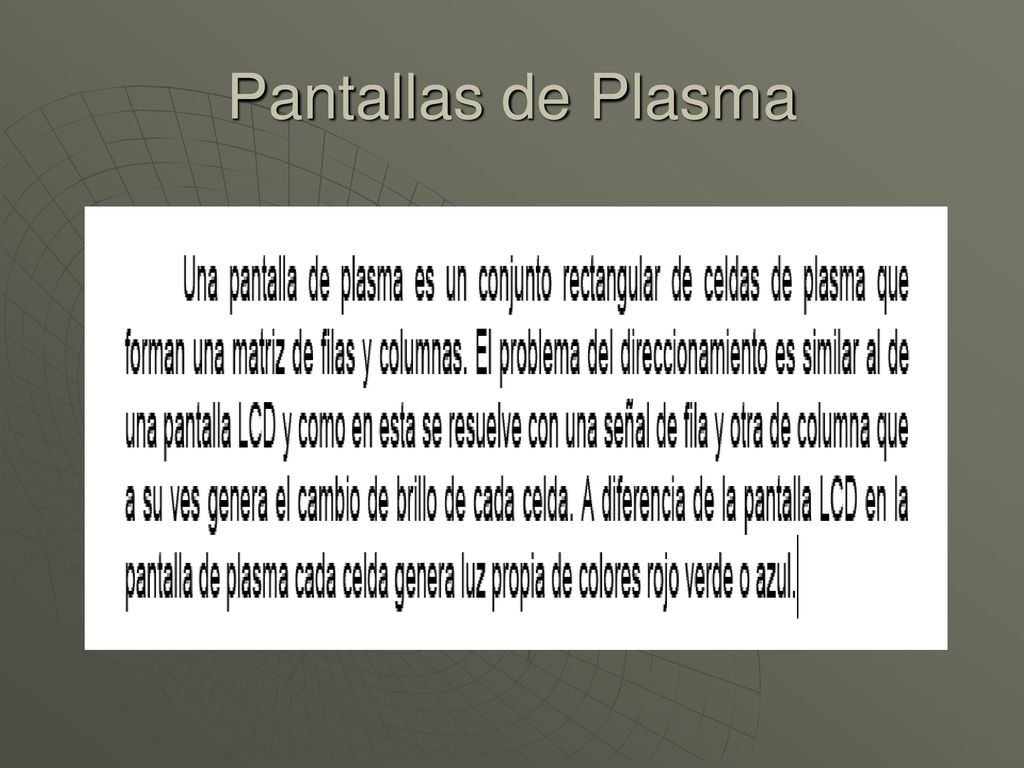

72 Pantallas de Plasma

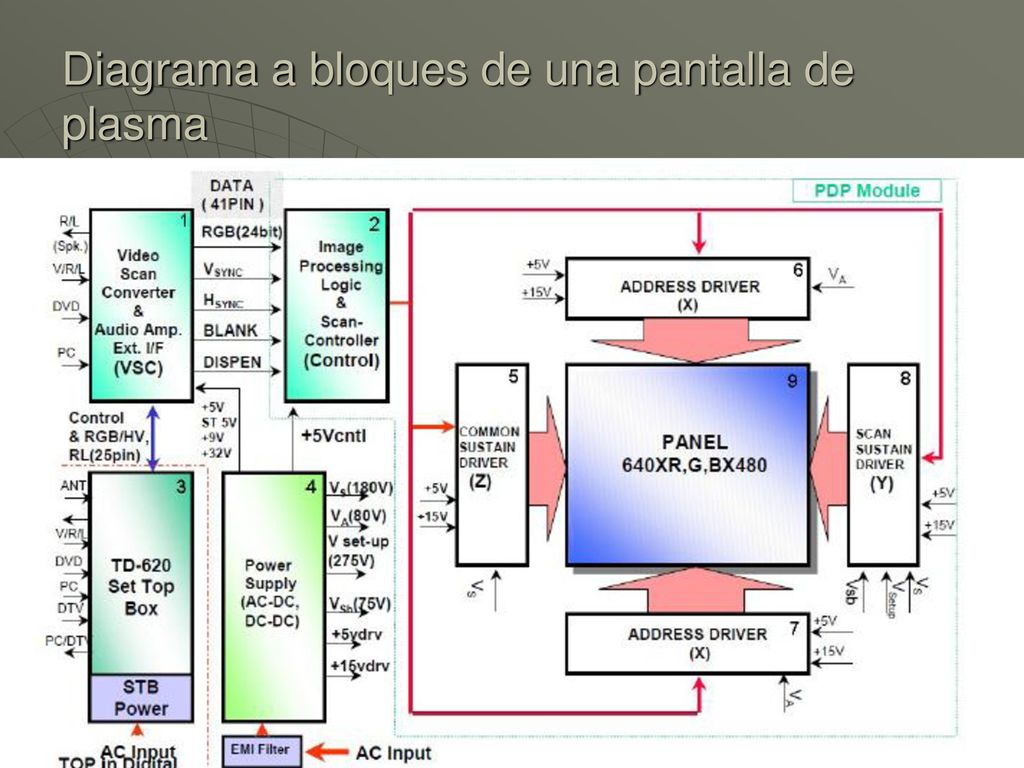

73 Diagrama a bloques de una pantalla de plasma

74 Pantalla de plasma vista sin cubierta

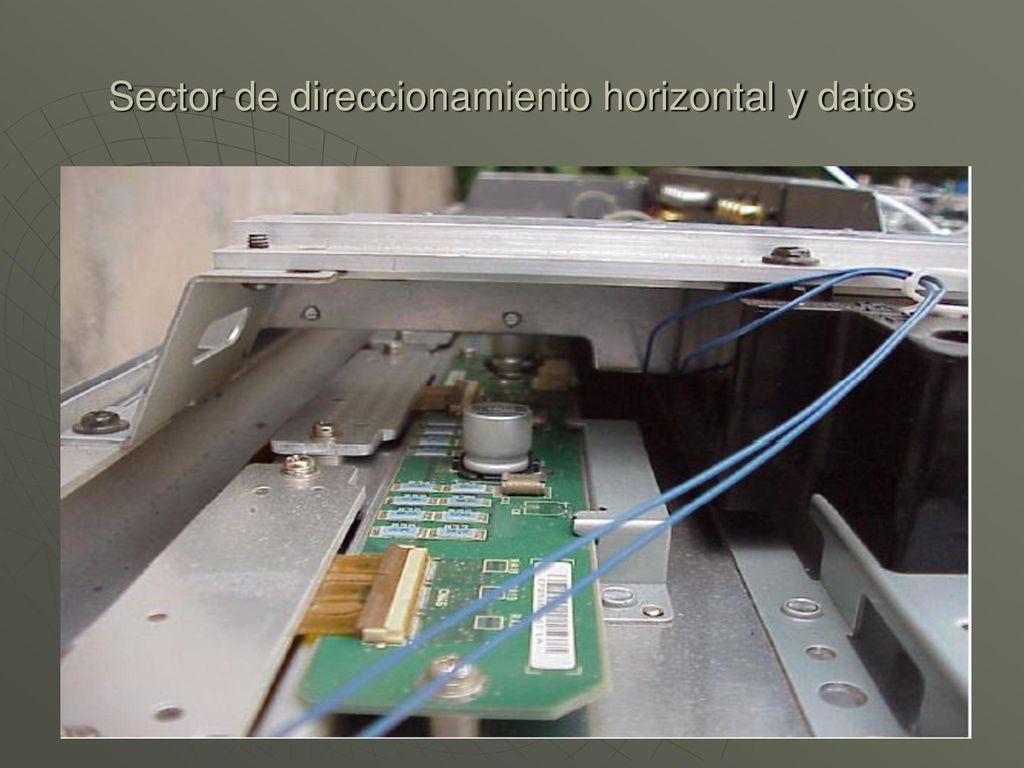

75 Sector de direccionamiento horizontal y datos

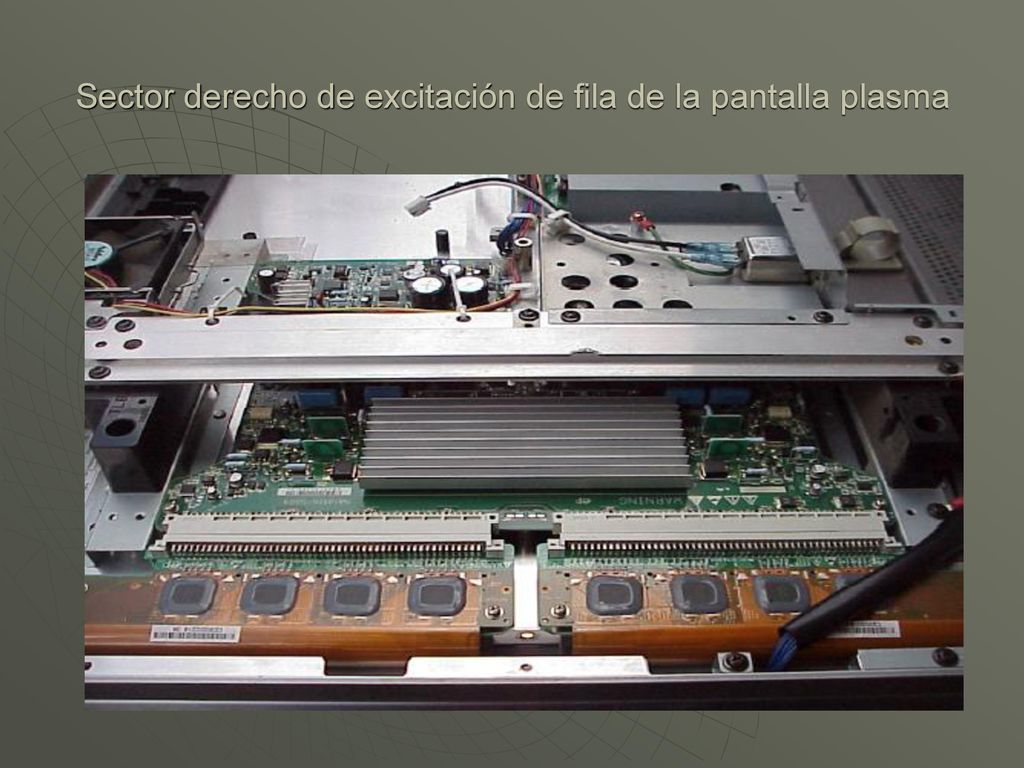

76 Sector derecho de excitación de fila de la pantalla plasma

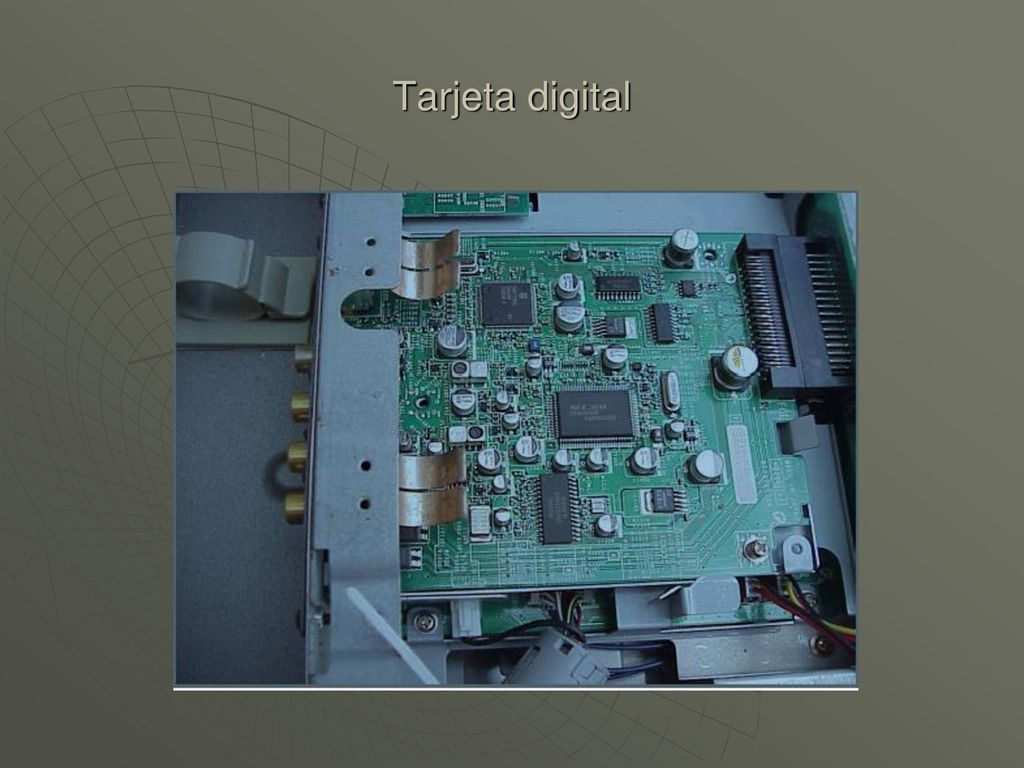

77 Tarjeta digital

78 Fin
