1 Caminos I, Caminos II Autopistas y Aeropuertos
Concurso: Profesor Titular Ordinario Ing. Eduardo Ariel Williams 20 de marzo 2013

2 Intersecciones a diferente nivel

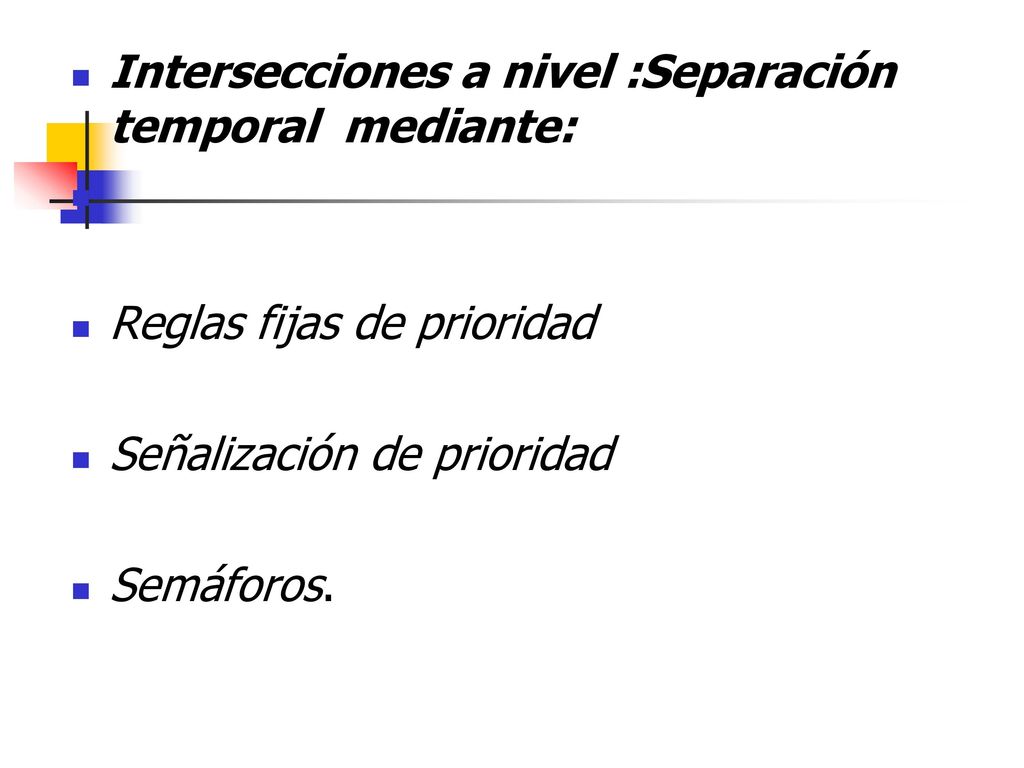

3 Intersecciones a nivel :Separación temporal mediante:
Reglas fijas de prioridad Señalización de prioridad Semáforos.

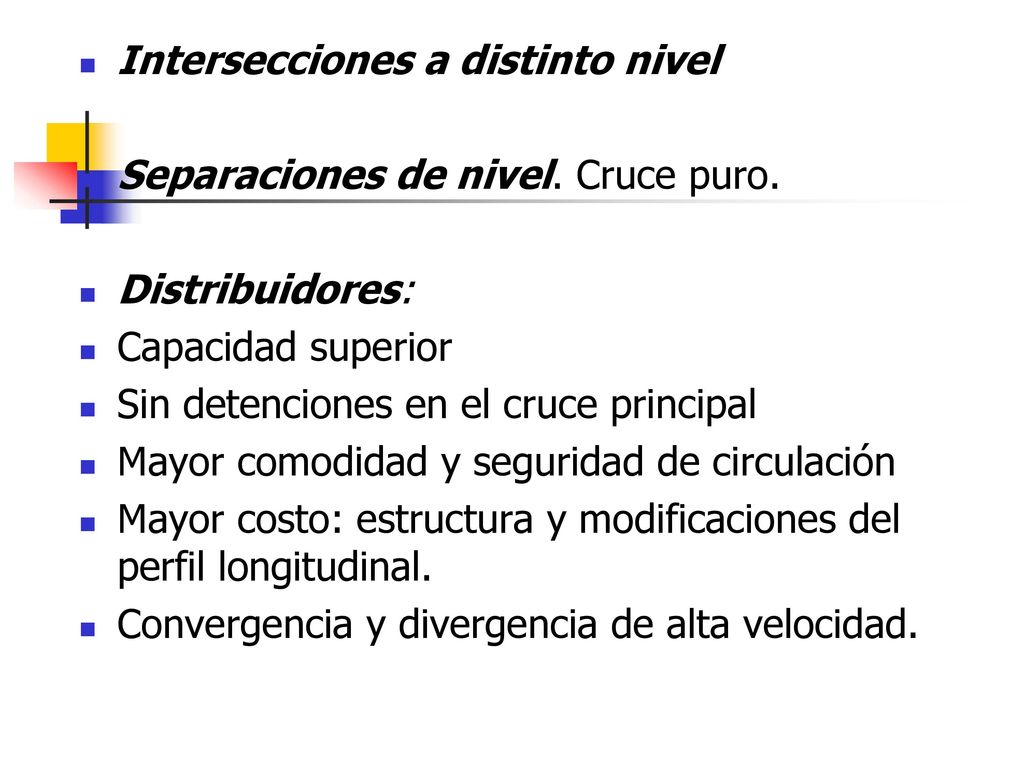

4 Intersecciones a distinto nivel
Separaciones de nivel. Cruce puro. Distribuidores: Capacidad superior Sin detenciones en el cruce principal Mayor comodidad y seguridad de circulación Mayor costo: estructura y modificaciones del perfil longitudinal. Convergencia y divergencia de alta velocidad.

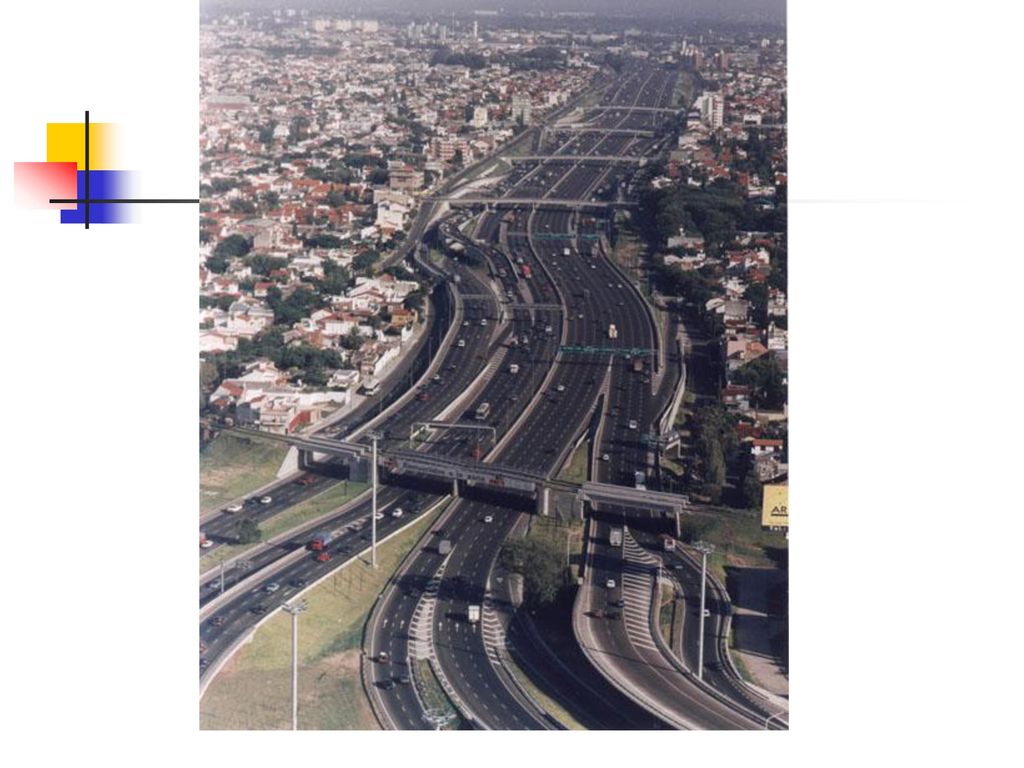

5

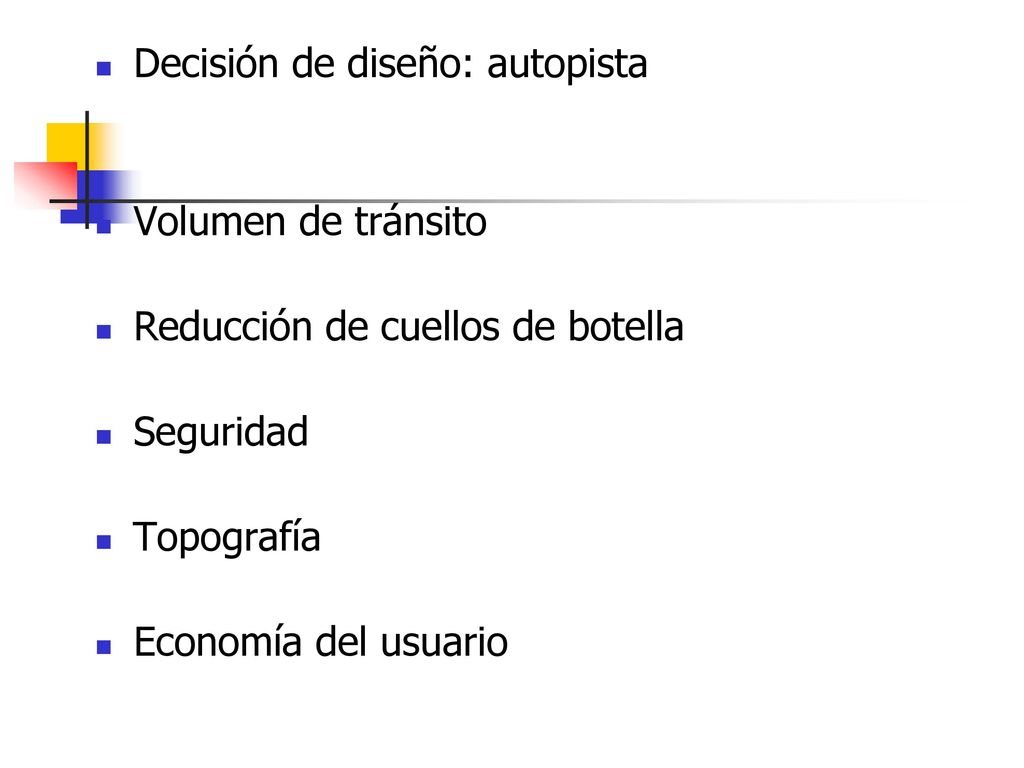

6 Decisión de diseño: autopista
Volumen de tránsito Reducción de cuellos de botella Seguridad Topografía Economía del usuario

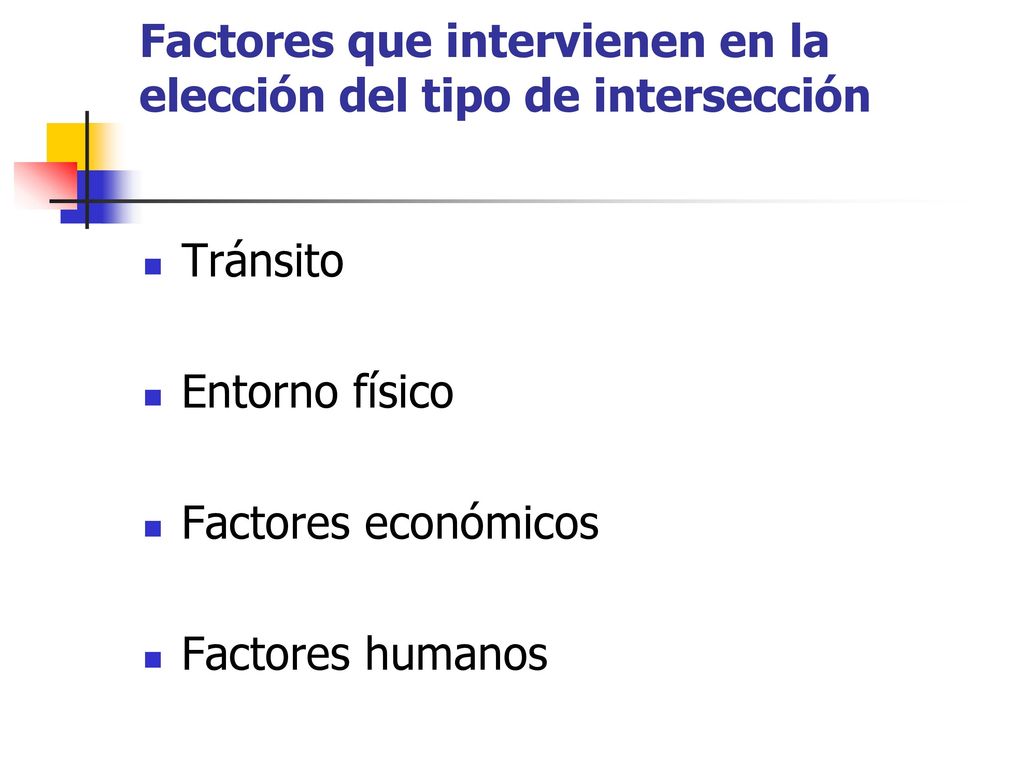

7 Factores que intervienen en la elección del tipo de intersección
Tránsito Entorno físico Factores económicos Factores humanos

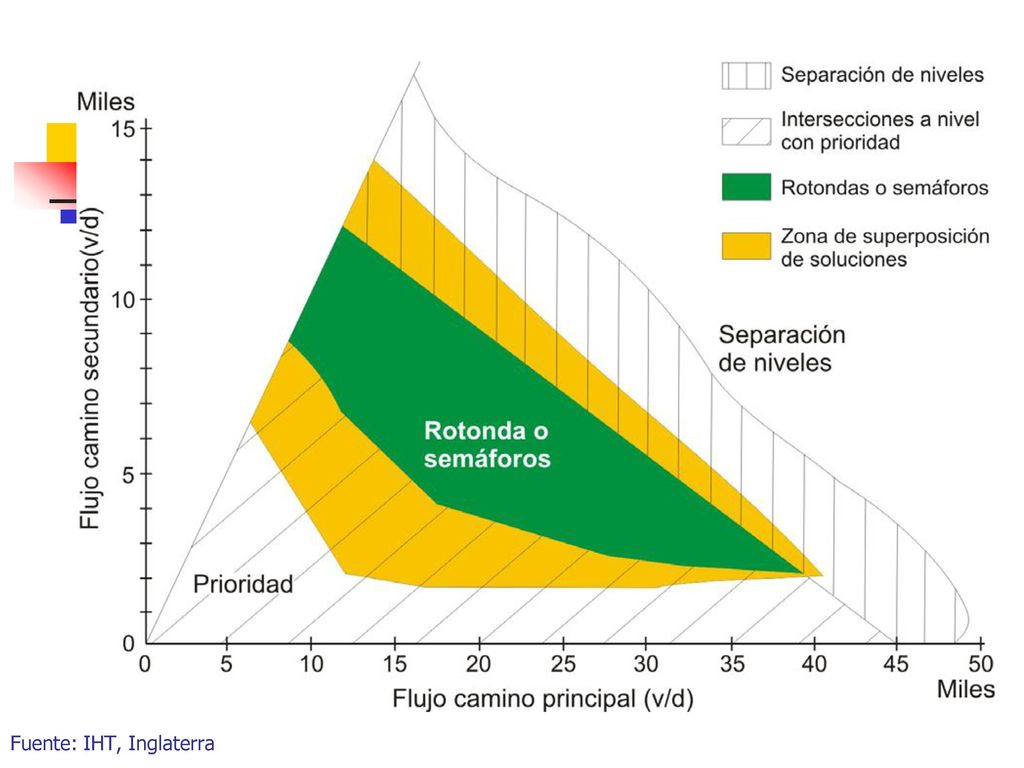

8 Fuente: IHT, Inglaterra

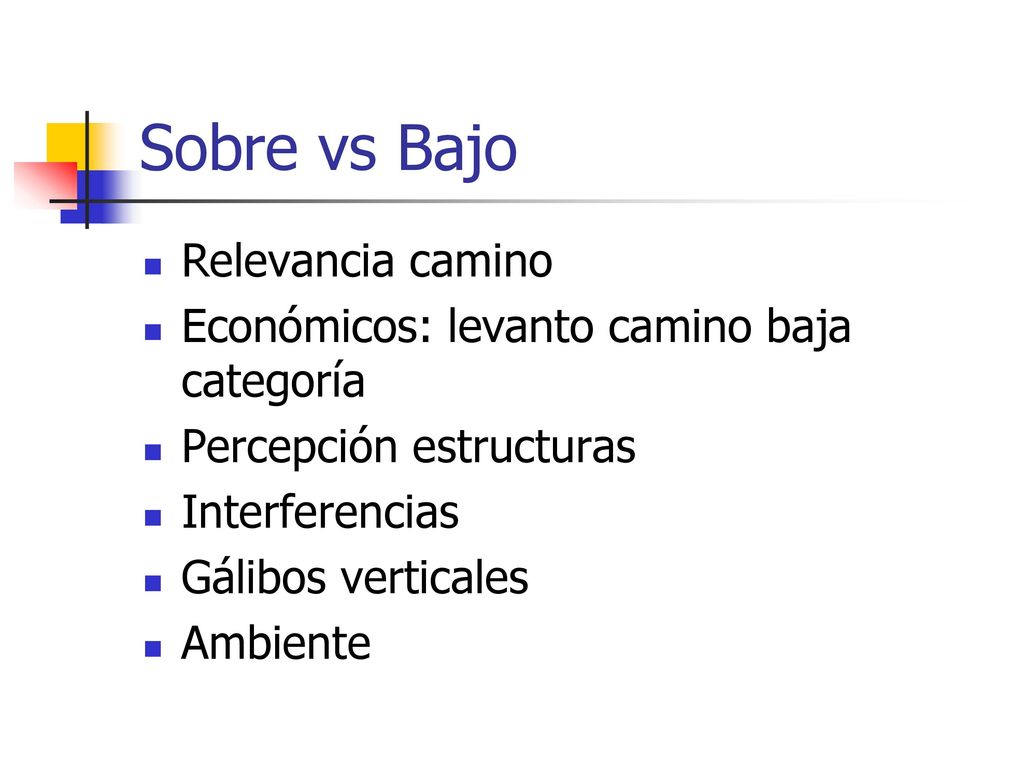

9 Sobre vs Bajo Relevancia camino
Económicos: levanto camino baja categoría Percepción estructuras Interferencias Gálibos verticales Ambiente

10 Principios de Diseño Capacidad: Sección básica Empalmes con ramas
Entrecruzamiento Ramas Empalme rama / camino secundario

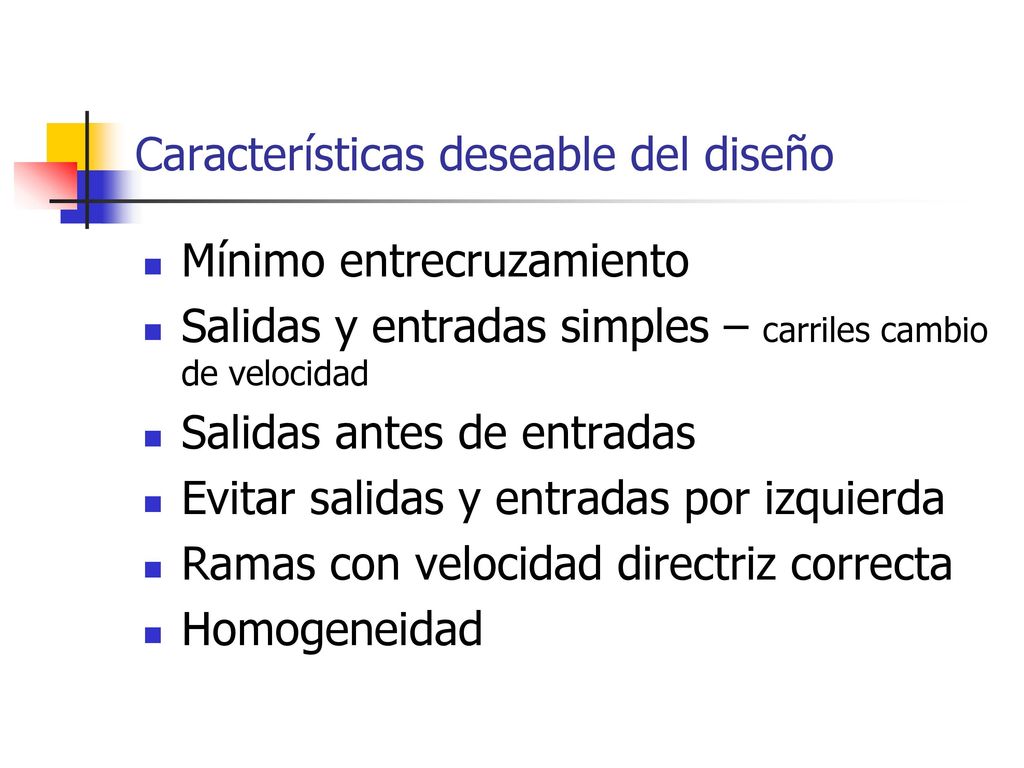

11 Características deseable del diseño
Mínimo entrecruzamiento Salidas y entradas simples – carriles cambio de velocidad Salidas antes de entradas Evitar salidas y entradas por izquierda Ramas con velocidad directriz correcta Homogeneidad

12 Distribuidores De sistema, de servicio. Urbano o rural
Balance y continuidad de carriles Impactos sobre el usuario Caminos frentistas Disponibilidad de terrenos Impacto ambiental Costo de construcción y mantenimiento Mantenimiento del tránsito durante la construcción

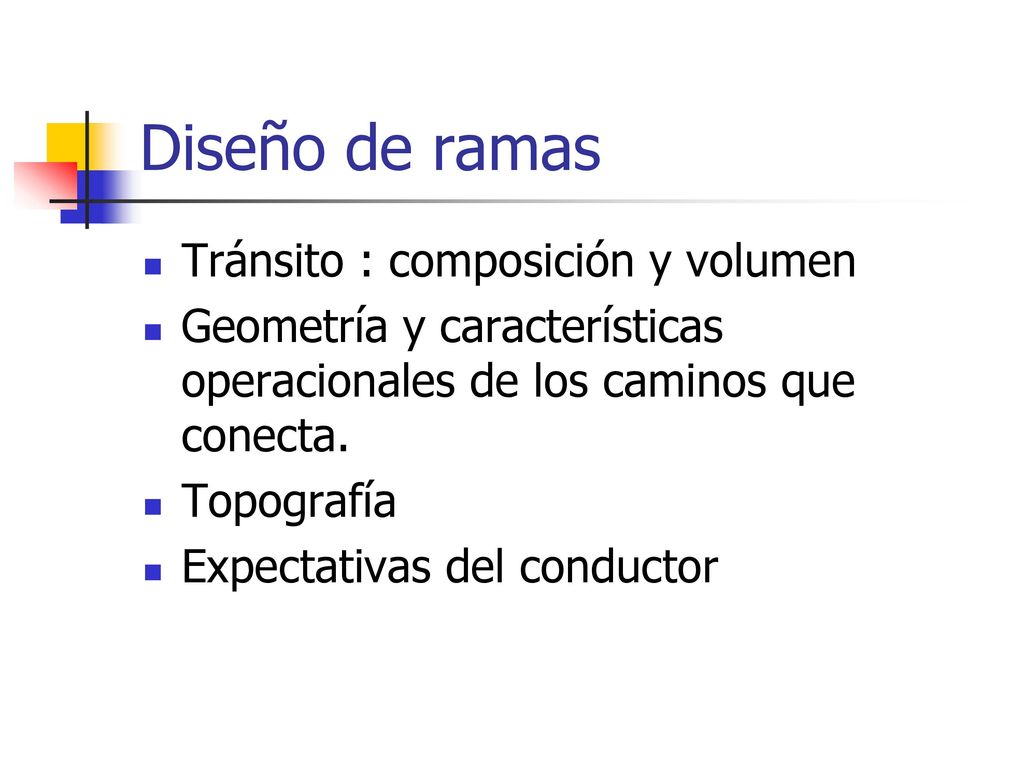

13 Diseño de ramas Tránsito : composición y volumen
Geometría y características operacionales de los caminos que conecta. Topografía Expectativas del conductor

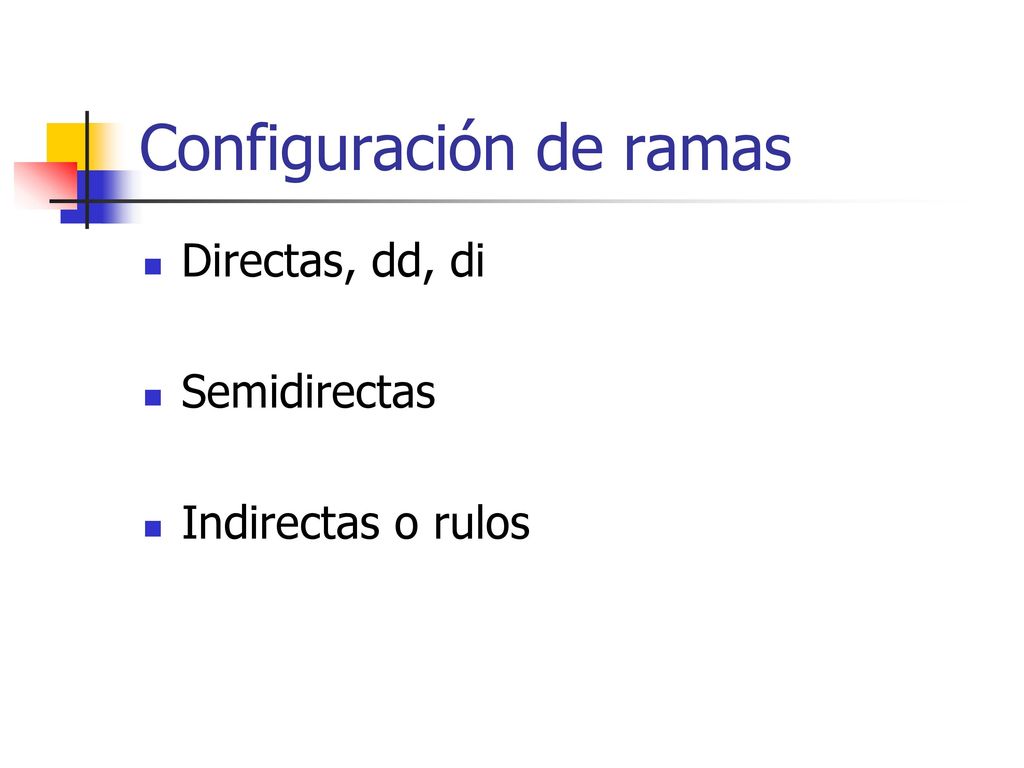

14 Configuración de ramas
Directas, dd, di Semidirectas Indirectas o rulos

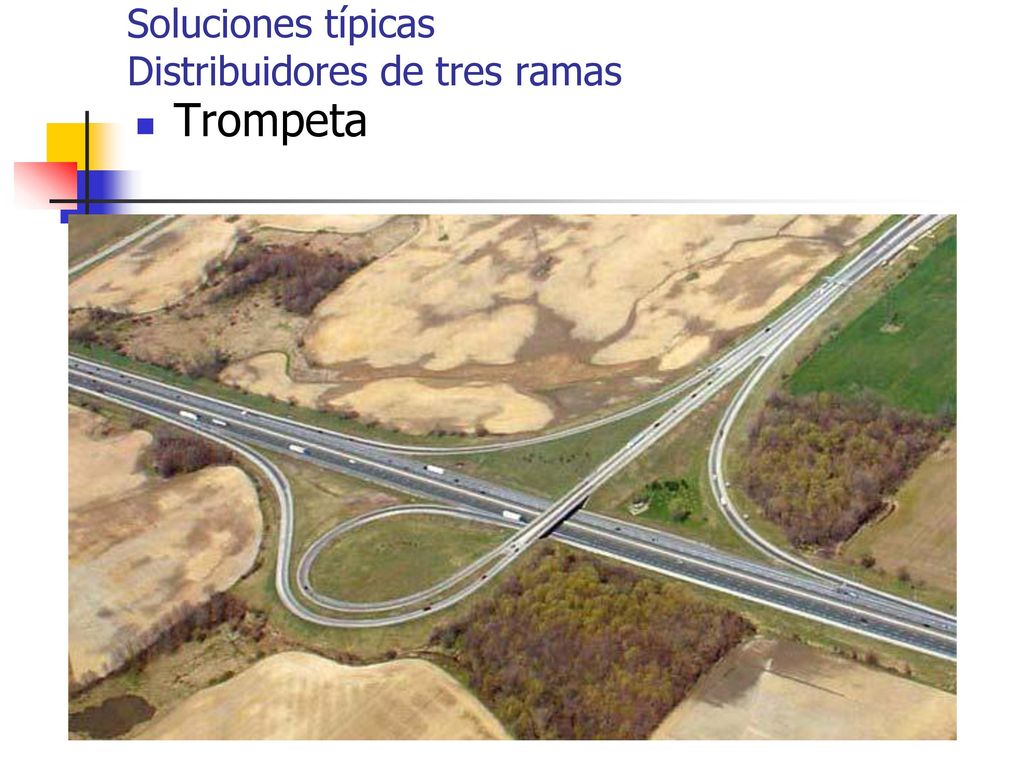

15 Soluciones típicas Distribuidores de tres ramas
Trompeta

16

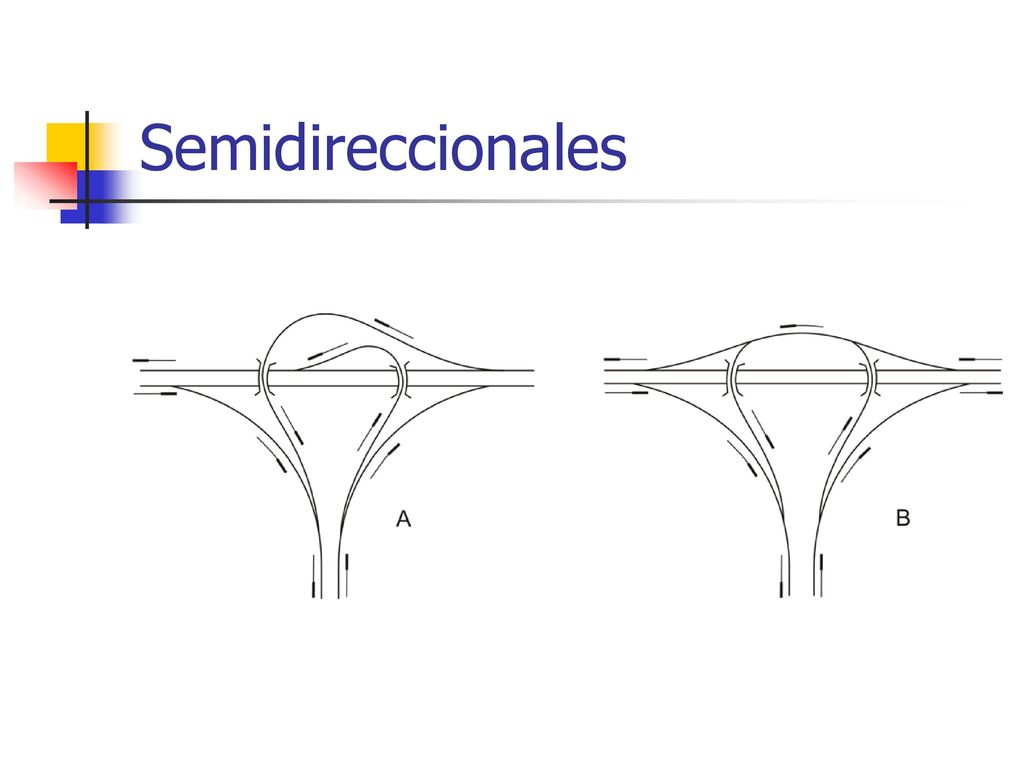

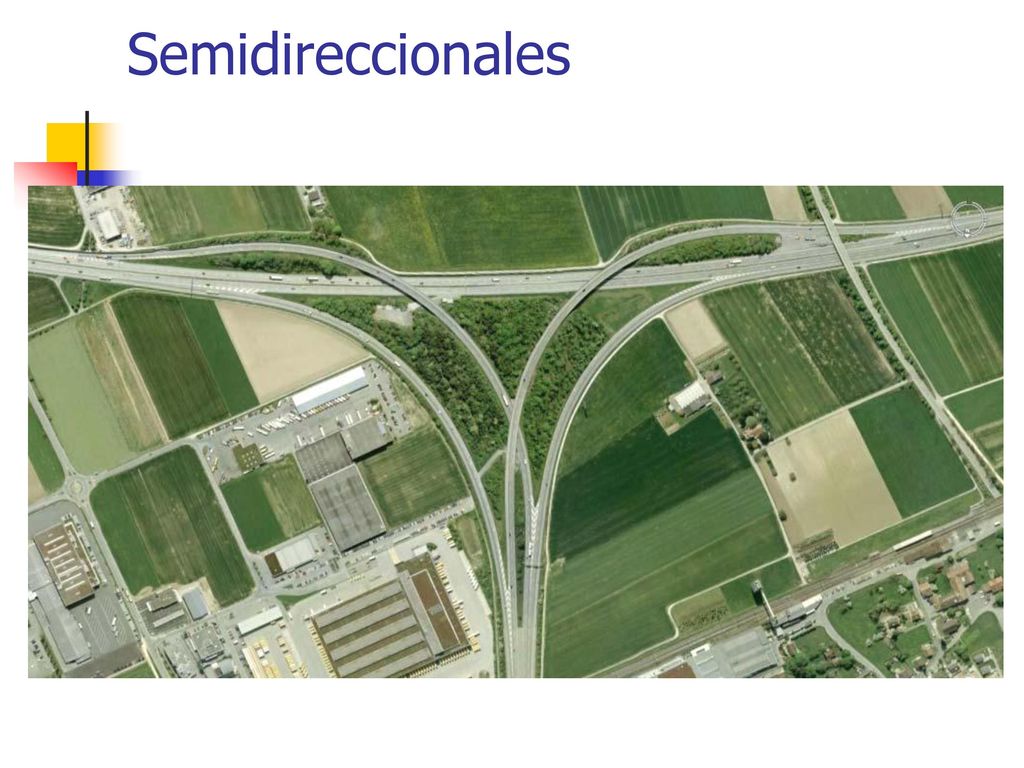

17 Semidireccionales

18 Semidireccionales

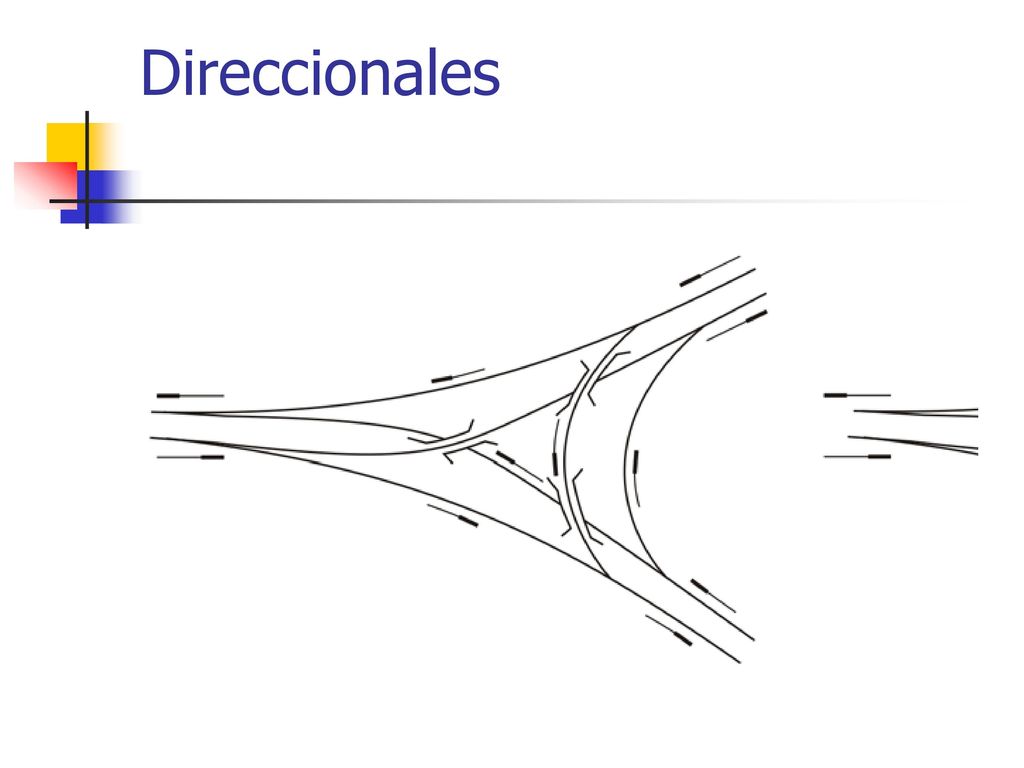

19 Direccionales

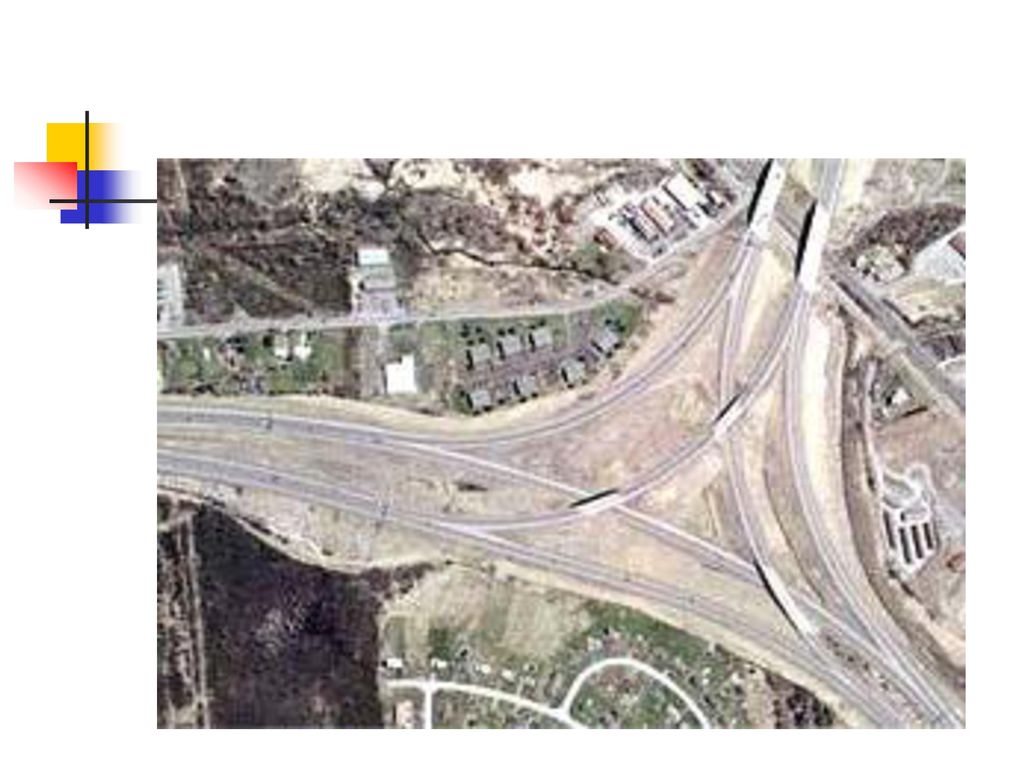

20

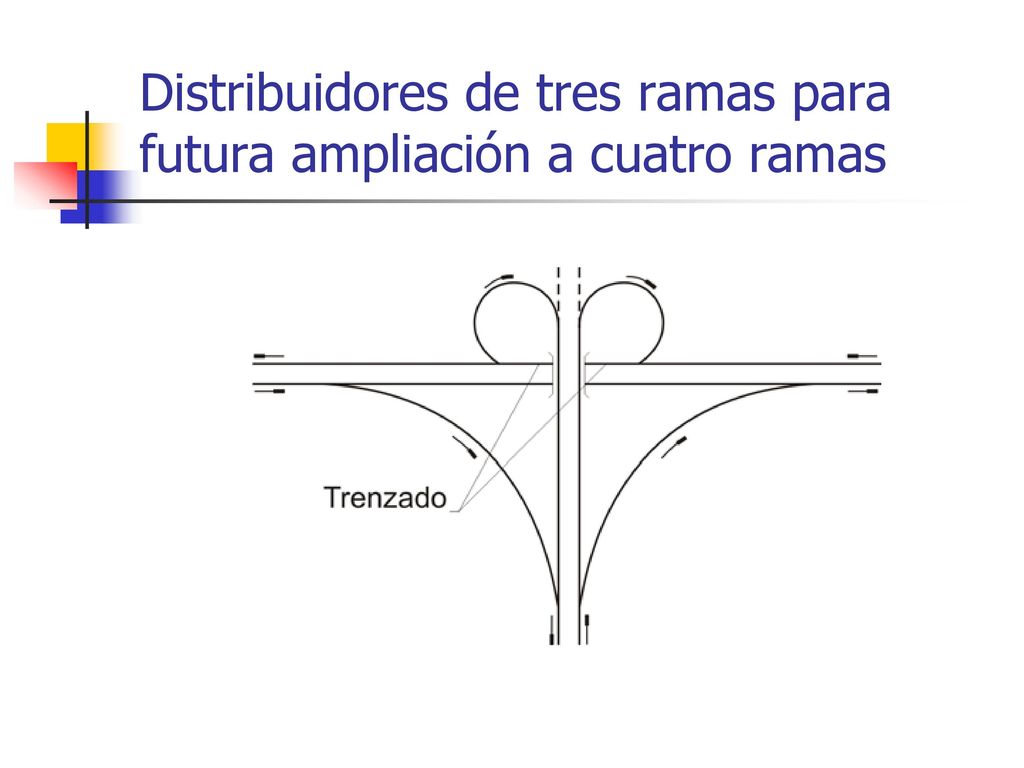

21 Distribuidores de tres ramas para futura ampliación a cuatro ramas

22 Distribuidores de tres ramas para futura ampliación a cuatro ramas

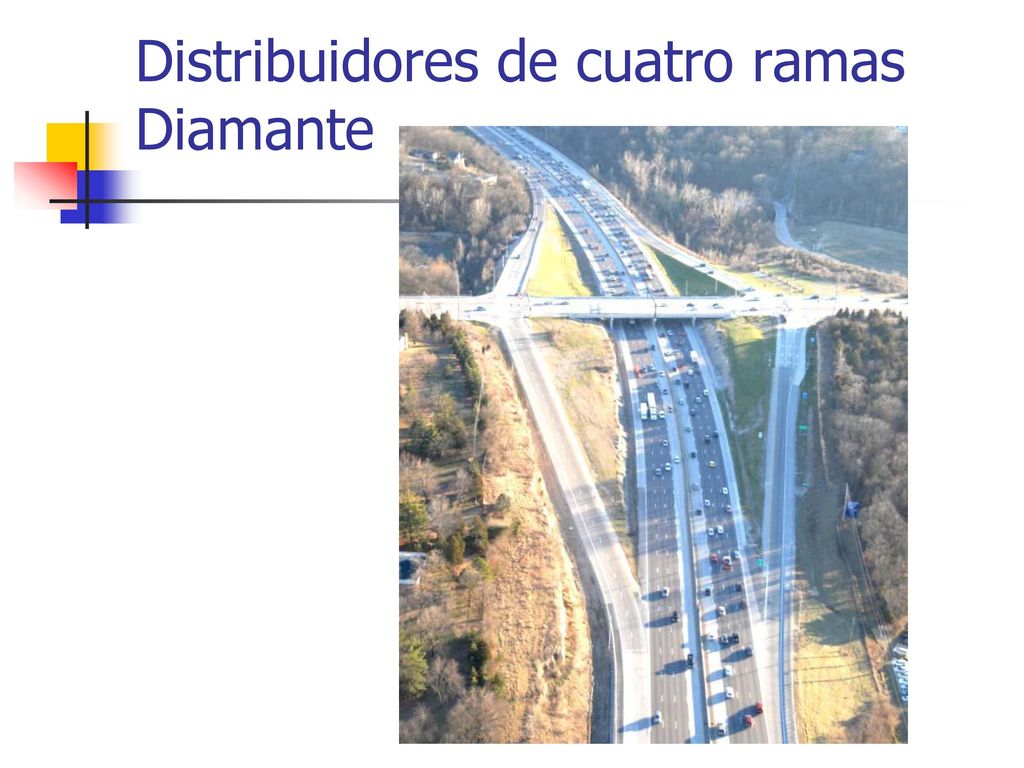

23 Distribuidores de cuatro ramas Diamante

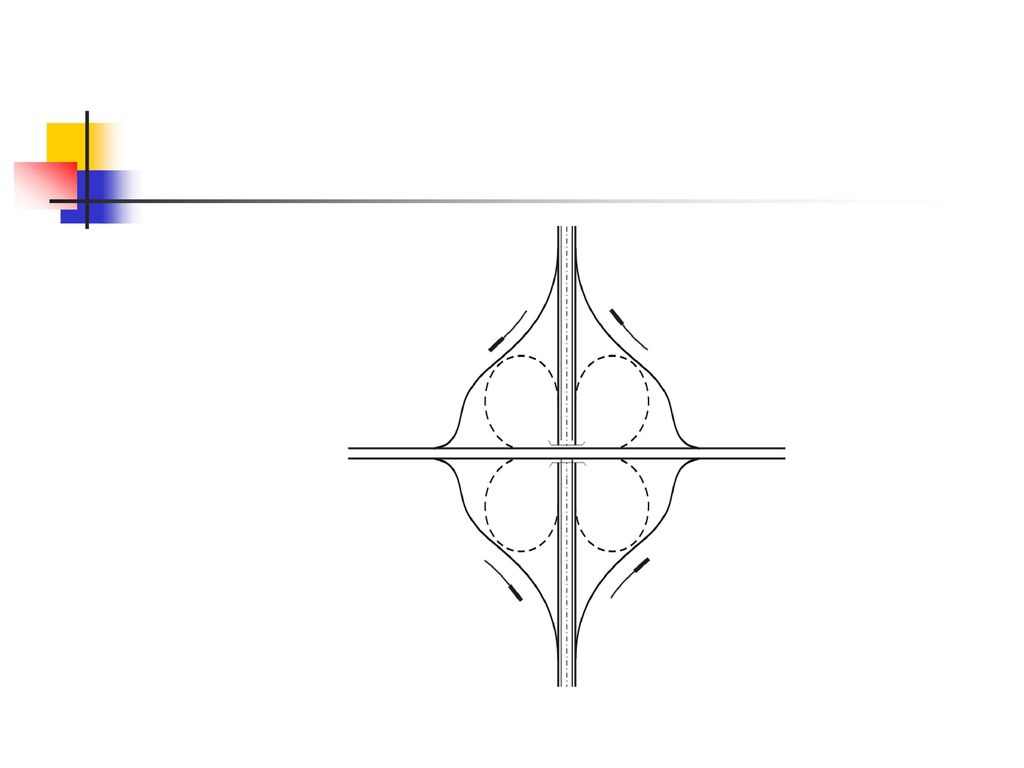

24

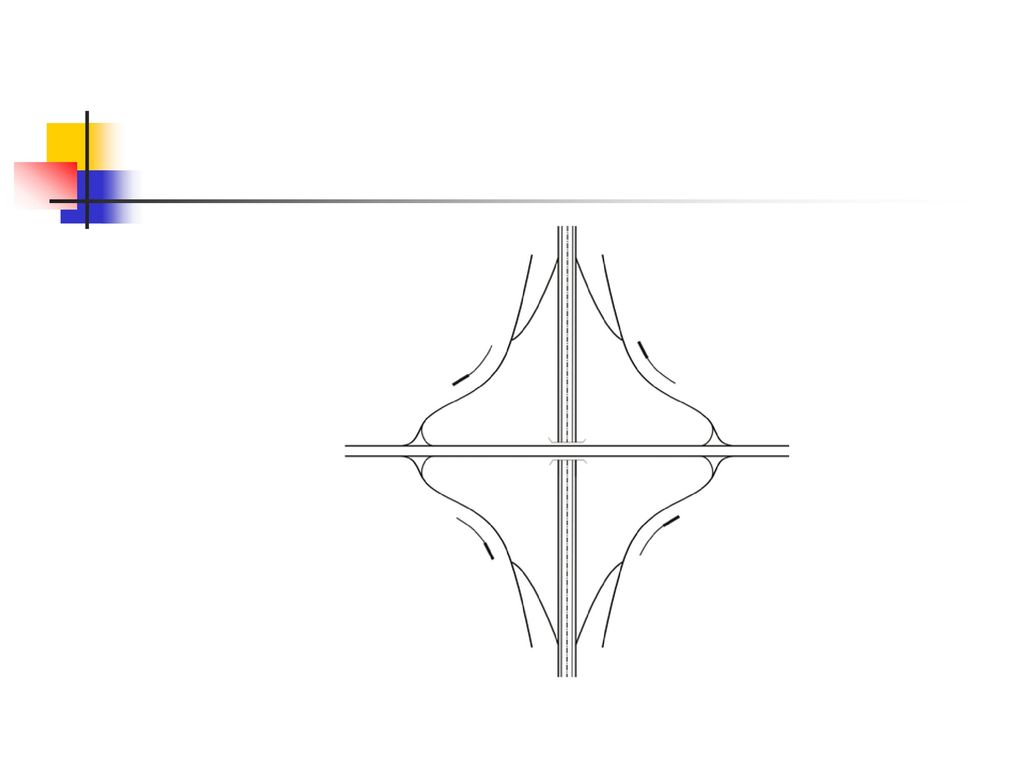

25

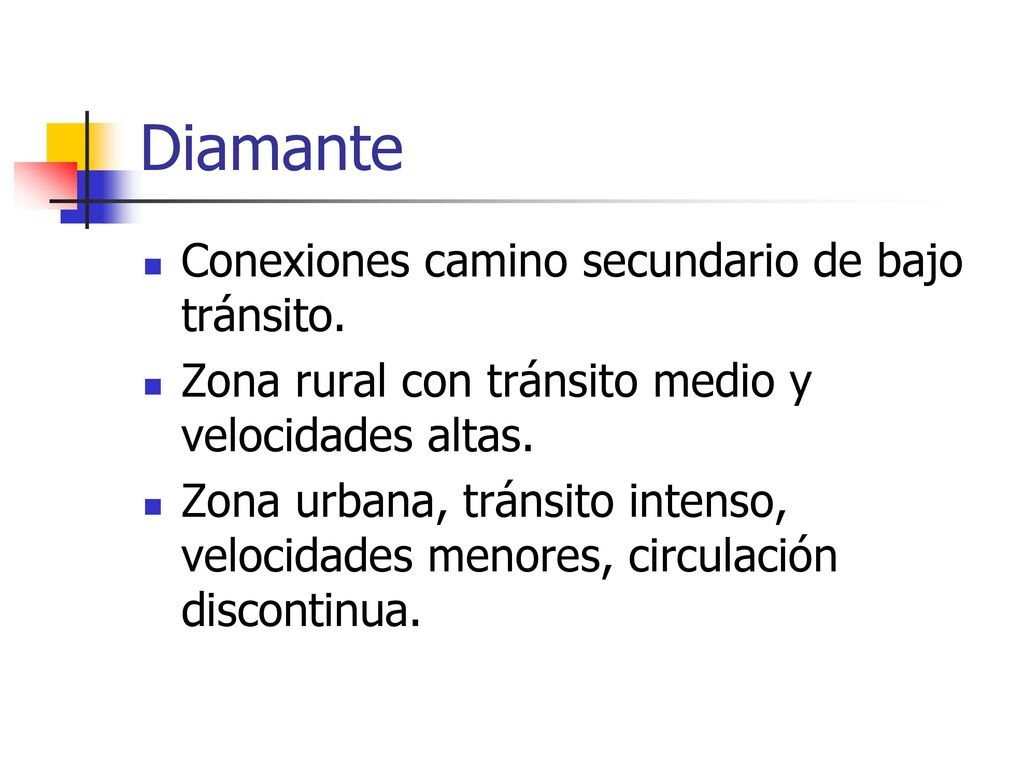

26 Diamante Conexiones camino secundario de bajo tránsito.
Zona rural con tránsito medio y velocidades altas. Zona urbana, tránsito intenso, velocidades menores, circulación discontinua.

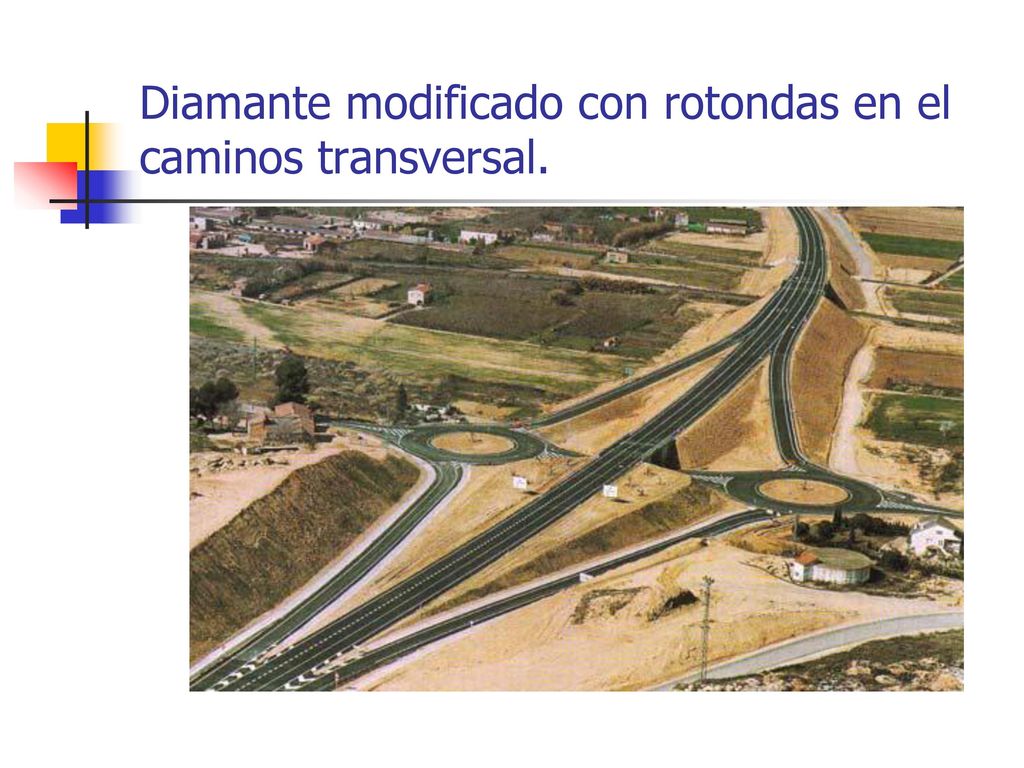

27 Diamante modificado con rotondas en el caminos transversal.

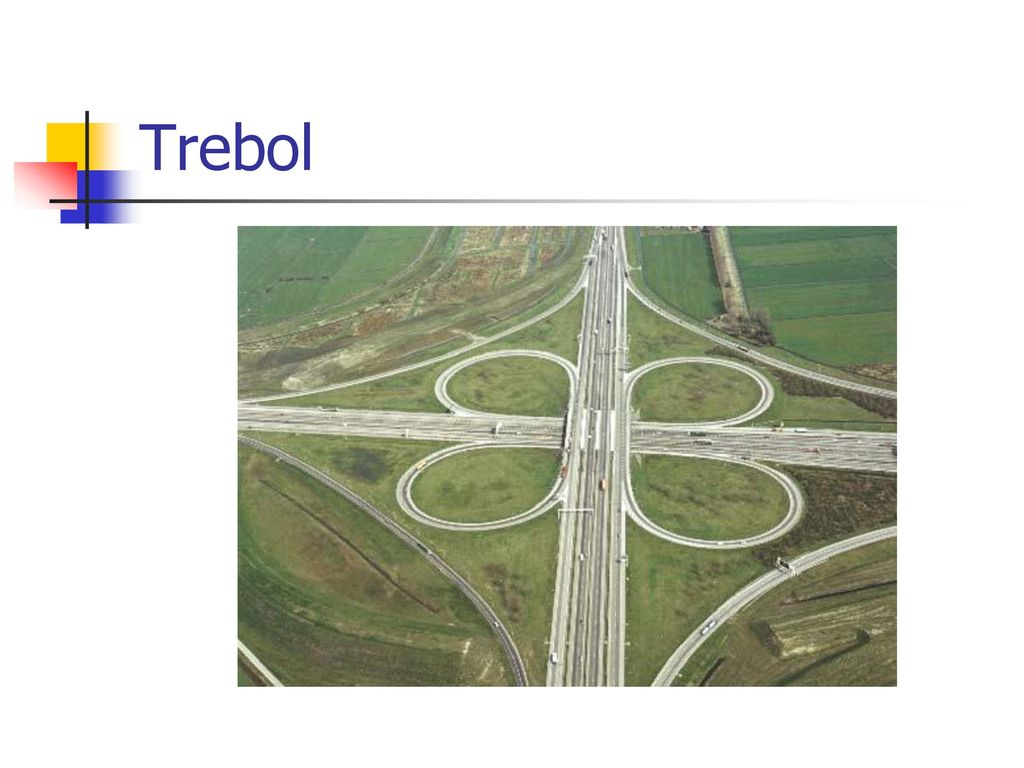

28 Trebol

29 Trebol con vías colectoras - distribuidoras

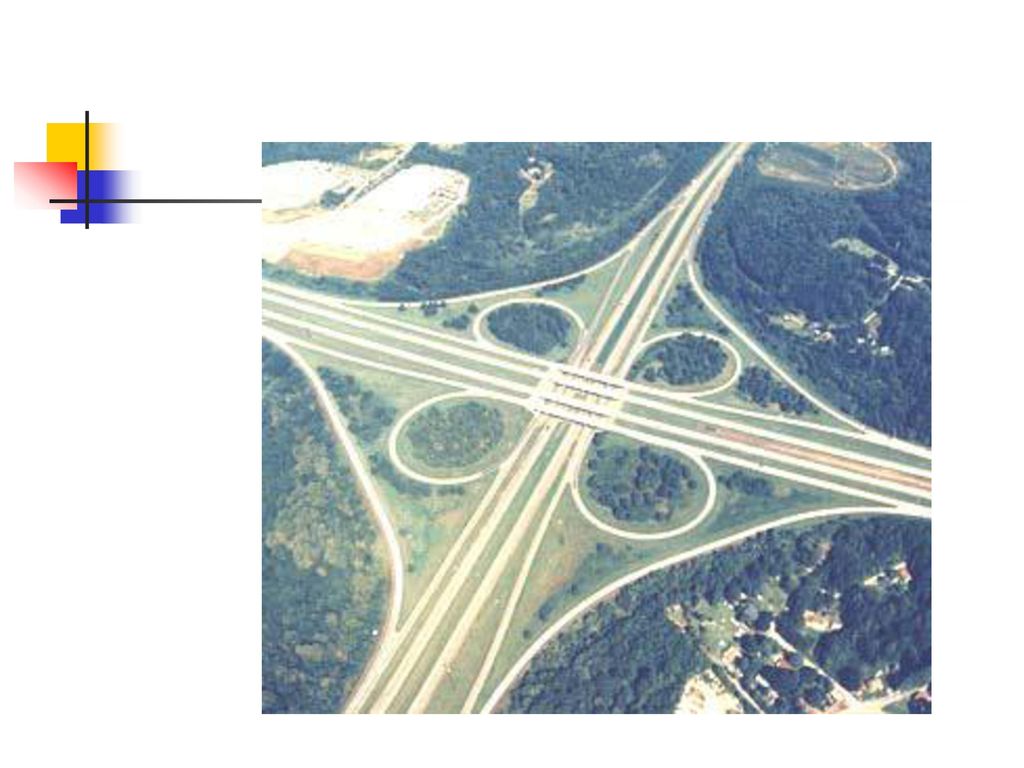

30

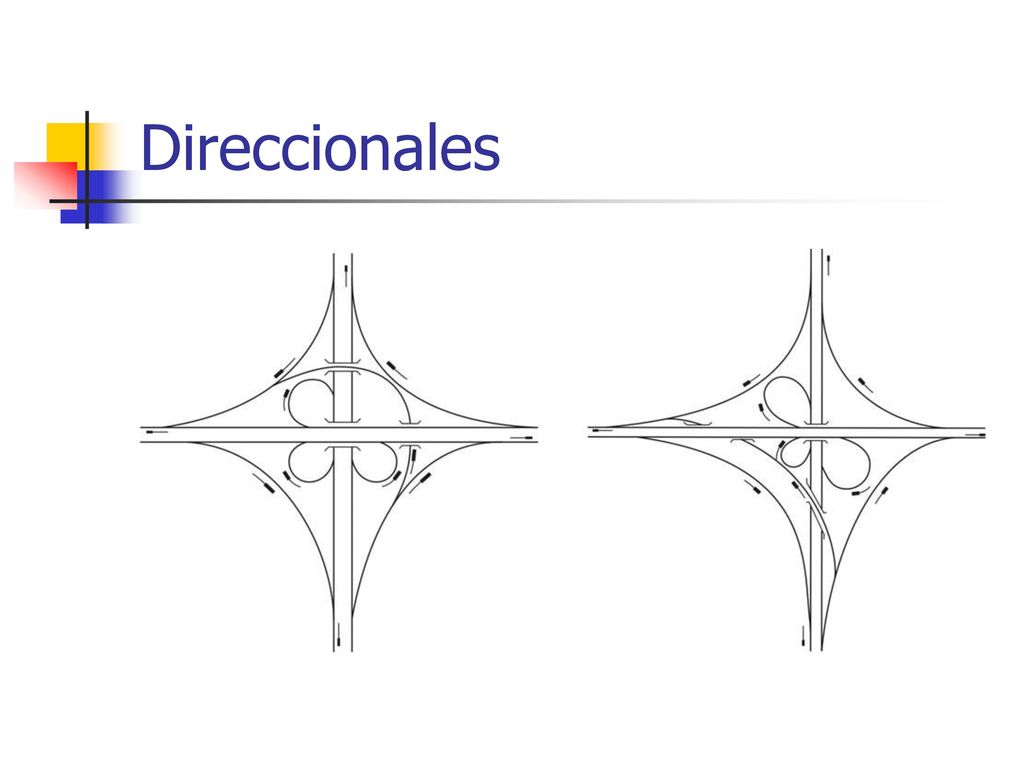

31 Direccionales

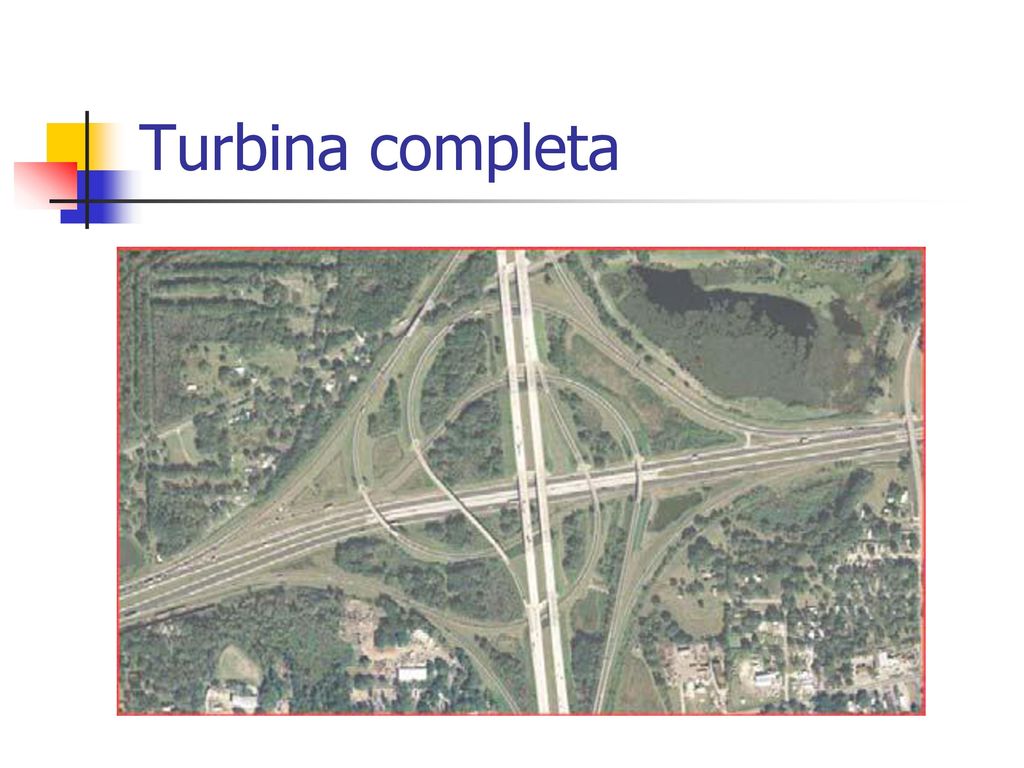

32 Turbina completa

33 Turbina completa

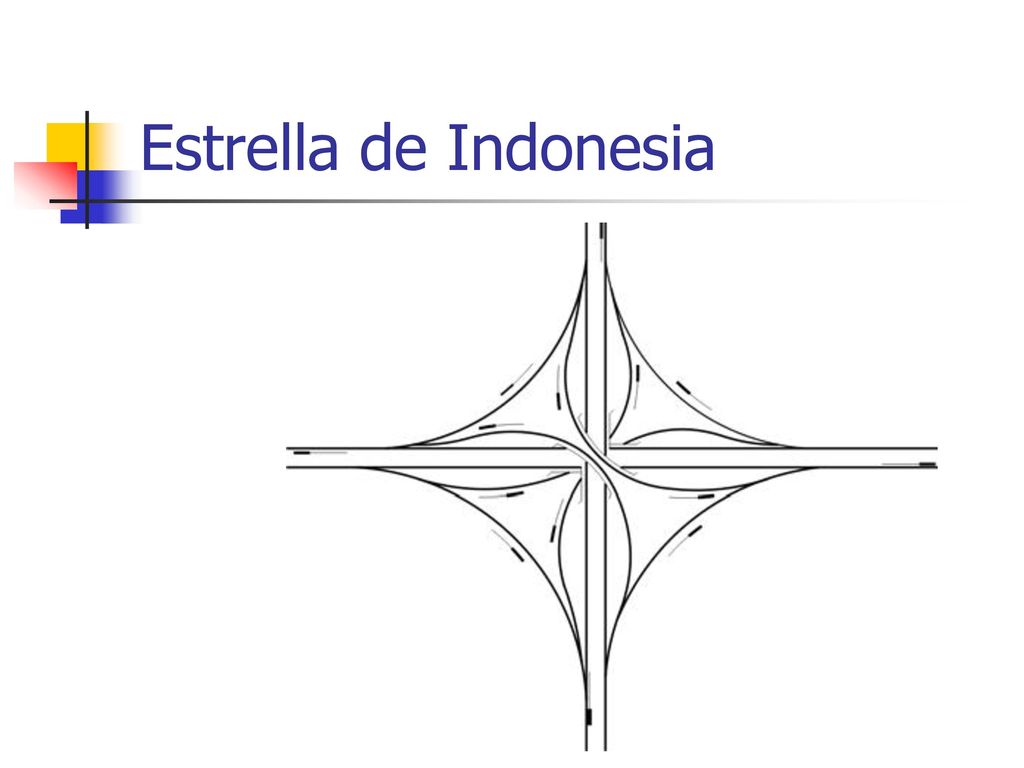

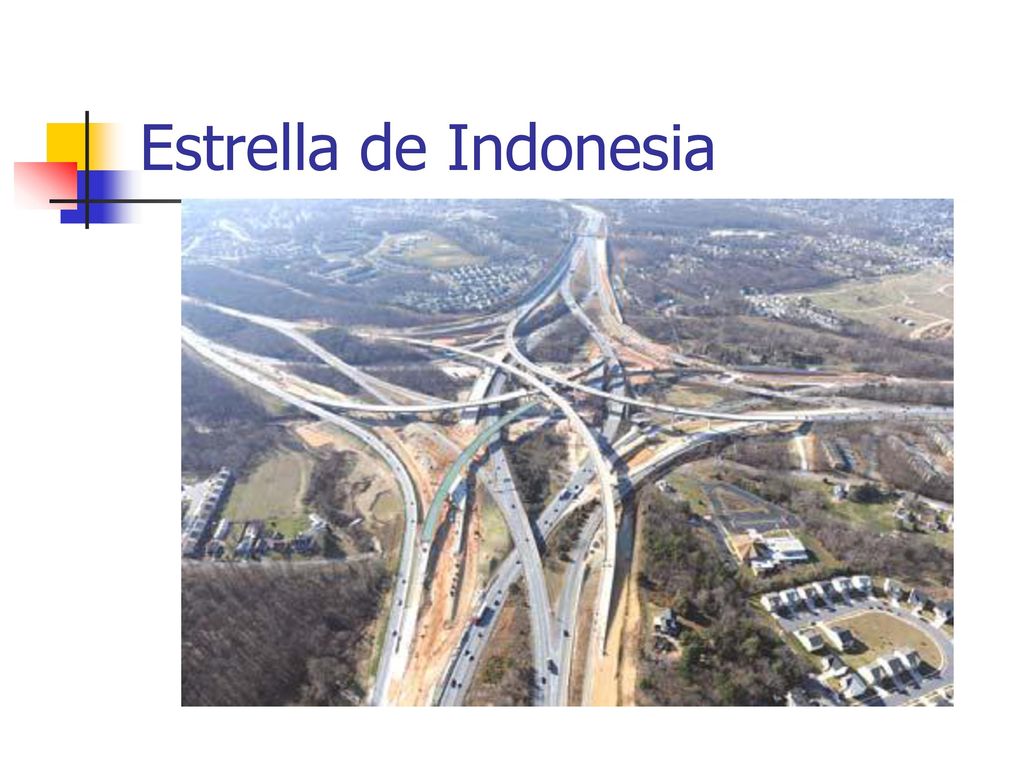

34 Estrella de Indonesia

35 Estrella de Indonesia

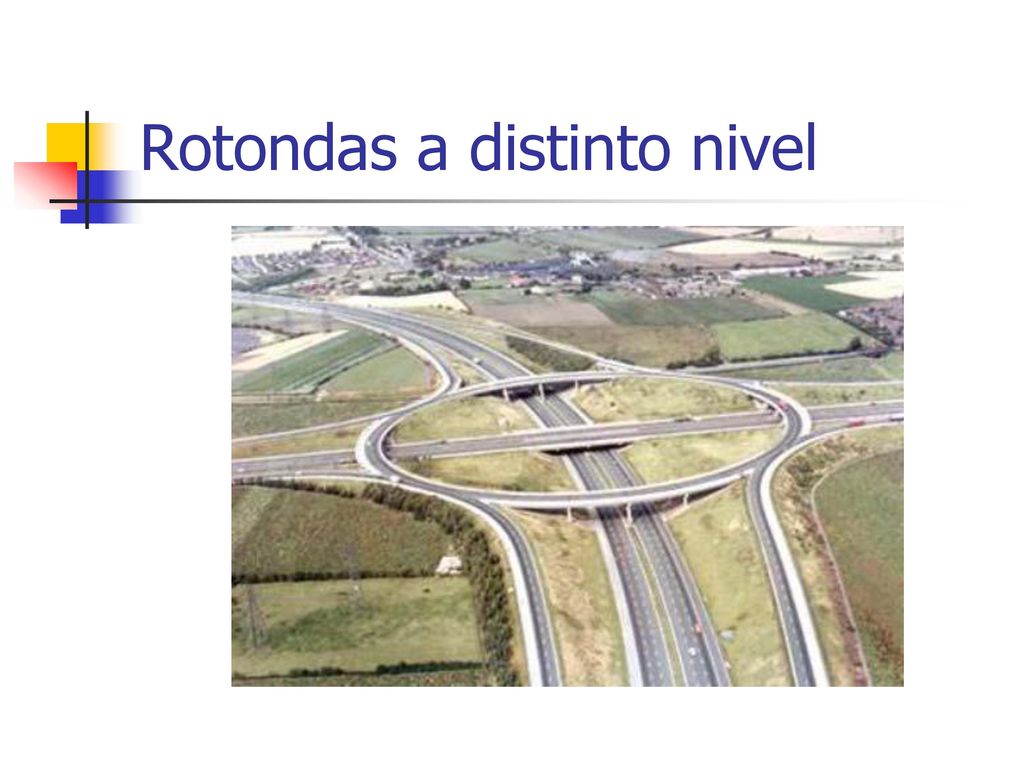

36 Rotondas a distinto nivel

37 Rotondas a distinto nivel

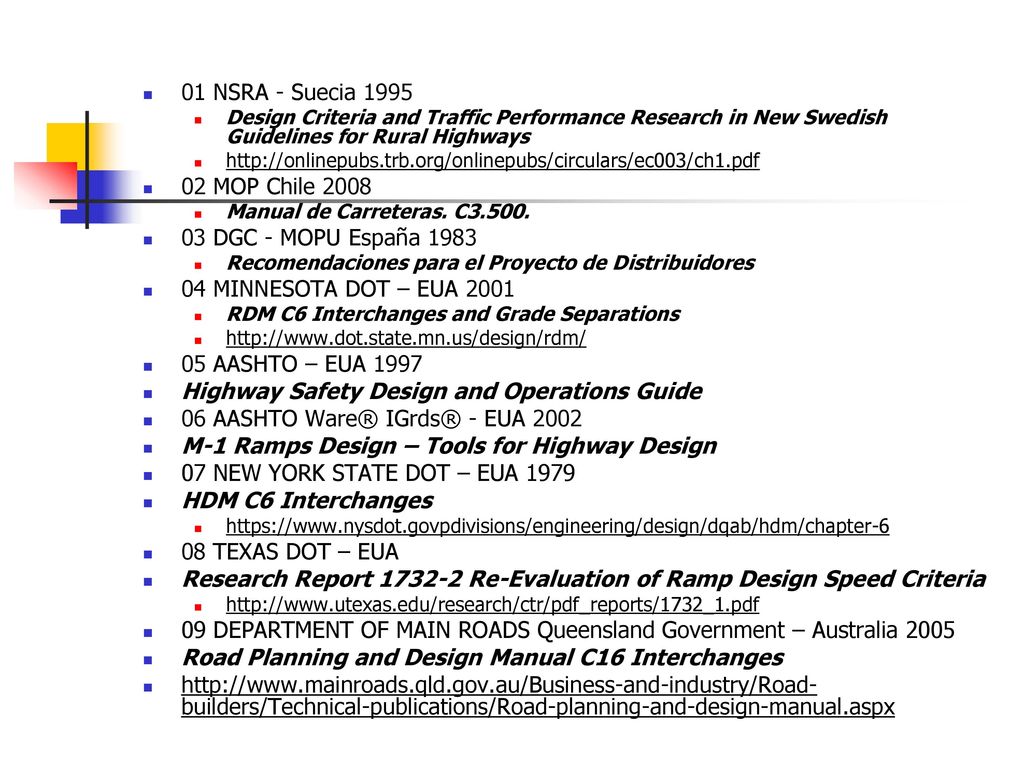

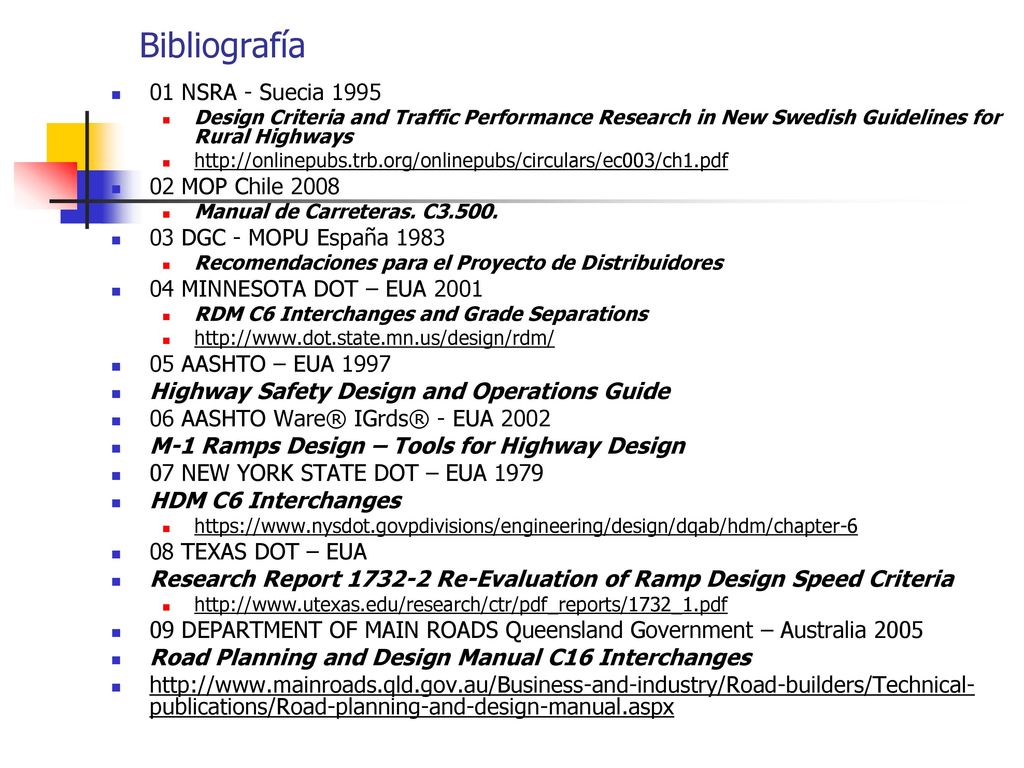

38 Bibliografía 01 NSRA - Suecia 1995 02 MOP Chile 2008
Design Criteria and Traffic Performance Research in New Swedish Guidelines for Rural Highways 02 MOP Chile 2008 Manual de Carreteras. C3.500. 03 DGC - MOPU España 1983 Recomendaciones para el Proyecto de Distribuidores 04 MINNESOTA DOT – EUA 2001 RDM C6 Interchanges and Grade Separations 05 AASHTO – EUA 1997 Highway Safety Design and Operations Guide 06 AASHTO Ware® IGrds® - EUA 2002 M-1 Ramps Design – Tools for Highway Design 07 NEW YORK STATE DOT – EUA 1979 HDM C6 Interchanges 08 TEXAS DOT – EUA Research Report Re-Evaluation of Ramp Design Speed Criteria 09 DEPARTMENT OF MAIN ROADS Queensland Government – Australia 2005 Road Planning and Design Manual C16 Interchanges

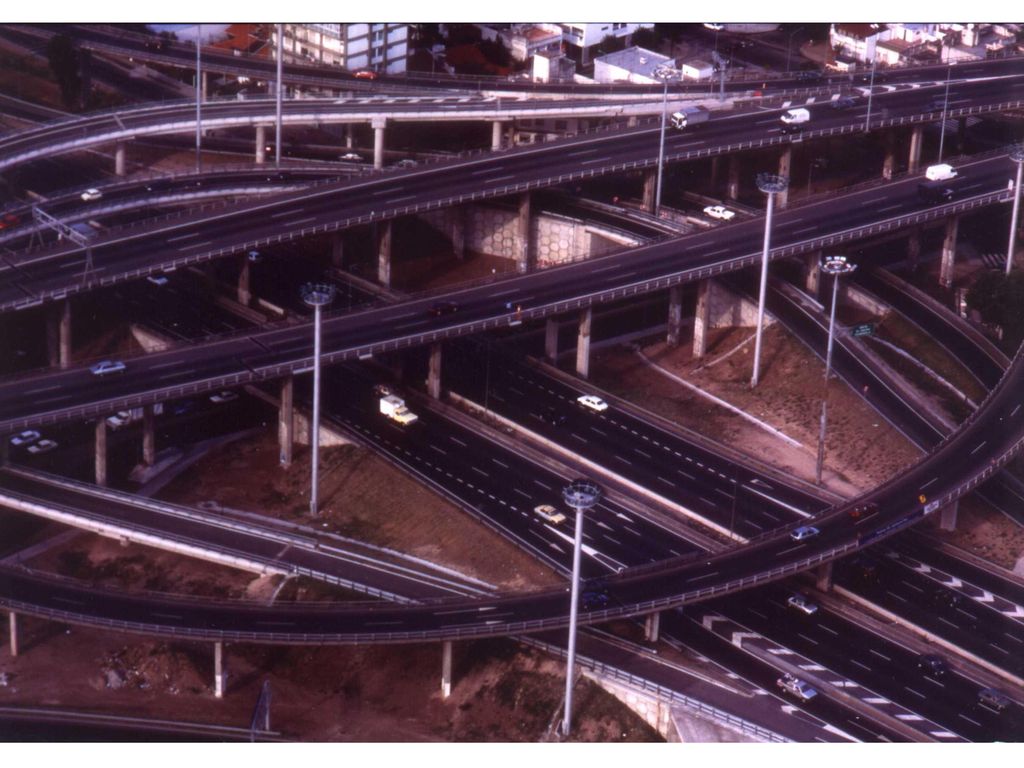

39

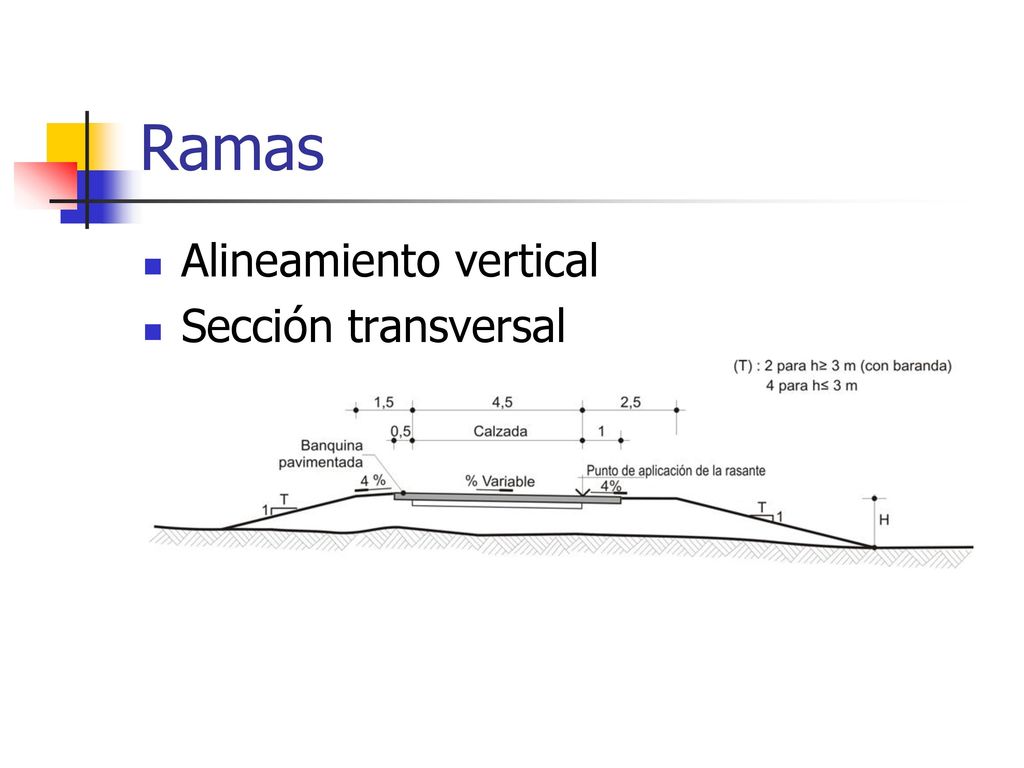

40 Ramas Alineamiento vertical Sección transversal

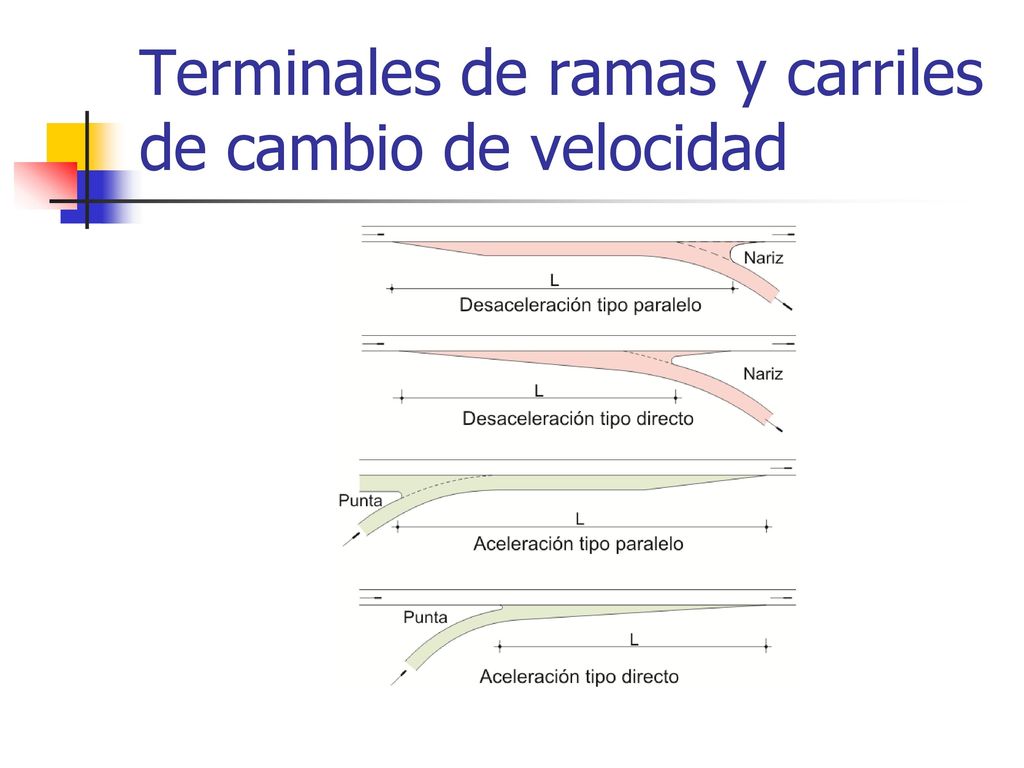

41 Terminales de ramas y carriles de cambio de velocidad

42 Highway Safety Design and Operations Guide
01 NSRA - Suecia 1995 Design Criteria and Traffic Performance Research in New Swedish Guidelines for Rural Highways 02 MOP Chile 2008 Manual de Carreteras. C3.500. 03 DGC - MOPU España 1983 Recomendaciones para el Proyecto de Distribuidores 04 MINNESOTA DOT – EUA 2001 RDM C6 Interchanges and Grade Separations 05 AASHTO – EUA 1997 Highway Safety Design and Operations Guide 06 AASHTO Ware® IGrds® - EUA 2002 M-1 Ramps Design – Tools for Highway Design 07 NEW YORK STATE DOT – EUA 1979 HDM C6 Interchanges 08 TEXAS DOT – EUA Research Report Re-Evaluation of Ramp Design Speed Criteria 09 DEPARTMENT OF MAIN ROADS Queensland Government – Australia 2005 Road Planning and Design Manual C16 Interchanges
