Modelos Actualizados de Sub Level Caving

Presentación del tema: "Modelos Actualizados de Sub Level Caving"— Transcripción de la presentación:

1 Modelos Actualizados de Sub Level Caving

2 Sección Operación Mina Kiruna

3 Elipsoide de Extracción Kvapil

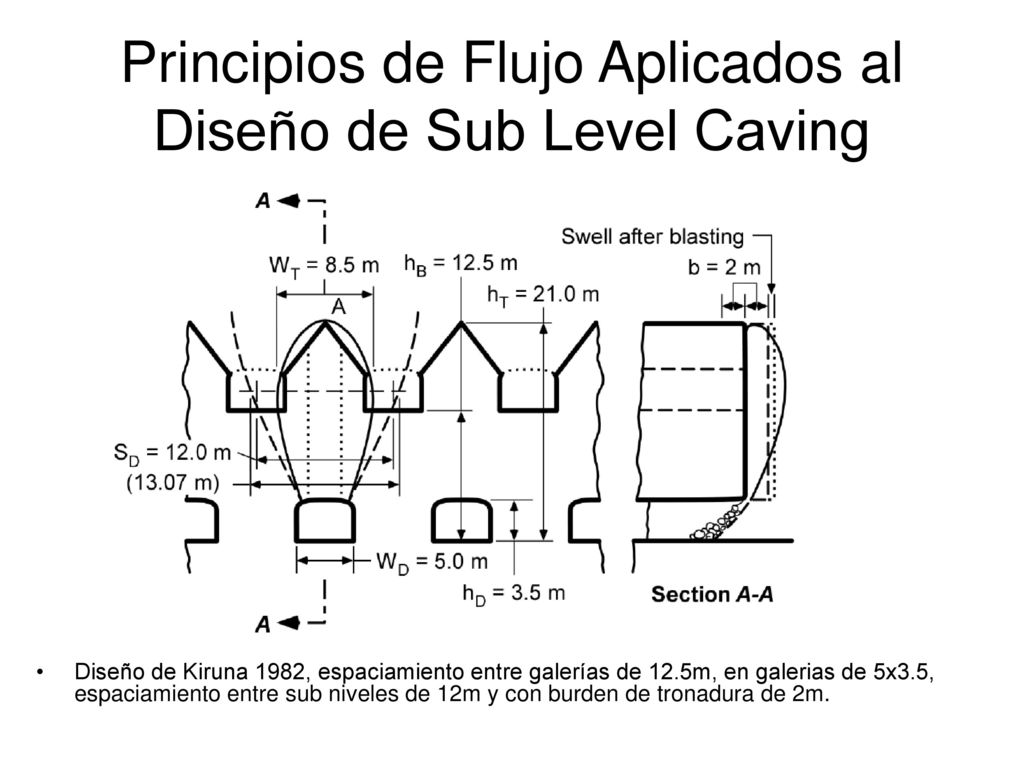

4 Principios de Flujo Aplicados al Diseño de Sub Level Caving
Diseño de Kiruna 1982, espaciamiento entre galerías de 12.5m, en galerias de 5x3.5, espaciamiento entre sub niveles de 12m y con burden de tronadura de 2m.

5 Diseños Actuales en Kiruna Lkab

6 Parámetros de Diseño El hacer económicamente atractiva la explotación de yacimientos de baja ley a empujado a ritmos de producción altos que deben estar avalados por diseños que se escapan de los fundamentos del método de explotación.

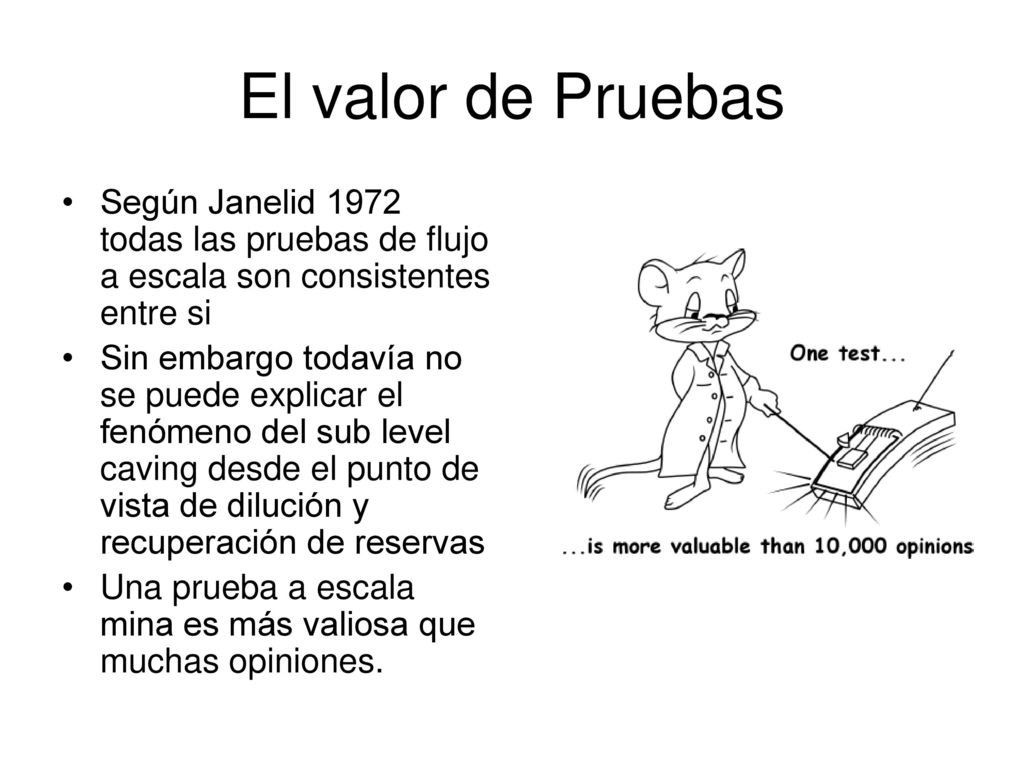

7 El valor de Pruebas Según Janelid 1972 todas las pruebas de flujo a escala son consistentes entre si Sin embargo todavía no se puede explicar el fenómeno del sub level caving desde el punto de vista de dilución y recuperación de reservas Una prueba a escala mina es más valiosa que muchas opiniones.

8 Prueba Escala Mina, Janelid 1972
Resultados de marcadores instalados en la mina Grängesberg Janelid (1972) Extracciones de 400 t y 600t.

9 Comparación Modelo Escala 1:20 versus Escala Mina
Los elipsoides en experimentos a escala tienden a ser de menor diámetro y más alargados, mayor excentricidad que los observados. Esto se refiere a que la forma de las partículas fragmentadas en el experimento a escala poseen ángulos de fricción de 35 grados y en el experimento a escala mina es de 45 a 55 grados dependiendo de la fragmentación final En el modelo la extracción es más uniforme en función de las densidades reportadas

10 LKAB Kiruna Mine Experimento
908 marcadore fueron instalados en 24 anillos de perforación de los cuales 272 marcadores han sido recuperados Densidad de mineral es de 4.2 t/m3 y estéril 2.6 t/m3

11 Recuperación de Marcadores
Gráfico de contorno de recuperación de marcadores

12 Comportamiento de la Dilución
En una zona experimental la dilución se estimo en 20% y la recuperación en 92% esto es extremo dada la calidad de la extracción

13 Experimento a Escala en Perseverance
Densidad de mineral de 3.45 t/m3 3500 t por abanico Se instalaron 1762 marcadores No se mostro interacción de tiraje El ancho de extracción fue de 11.5 más menos un metro 35% de los marcadores de un anillo se reportan en otros niveles de producción Al 20% de extracción pueden aparecer marcadores del nivel superior Solamente 540 marcadores recuperados Punto de entrada de la dilución entre 11 y 25% Lateral posterior dilución 60 a 70% de los marcadores recuperados en el nivel de instalación, 20 a 25 % en el nivel siguiente y 10 a 15% en el nivel tercero

14 Resultados de Trazadores de Flujo
En todos los casos la relación ancho del flujo ancho de la galería de producción es del orden de 1.4 La zona central del abanico tiende a esponjarse primero por lo tanto posee una mayor probabilidad de fluir que los contornos

15 Esponjamiento de Diferentes Materiales

16 Esponjamiento en Sub Level Caving
Esponjamiento libre y esponjamiento confinado El esponjamiento confinado es del orden de 2 a 17% de acuerdo a experimentos realizados por NEwman en Kiruna Sumandole el esponjamiento libre de materiales esto bo coincide con el esponjamiento ofrecido por los diseños actuales

17 Despues de tronar

18 Gap producto de la extracción
Fluye el 50% del material tronado

19 Situación Final
