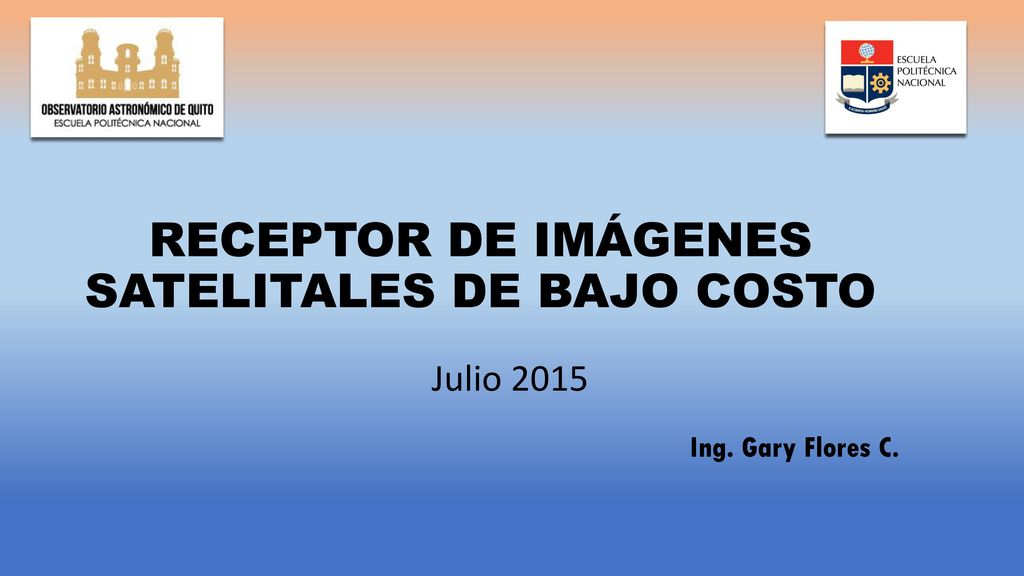

RECEPTOR DE IMÁGENES SATELITALES DE BAJO COSTO

Presentación del tema: "RECEPTOR DE IMÁGENES SATELITALES DE BAJO COSTO"— Transcripción de la presentación:

1 RECEPTOR DE IMÁGENES SATELITALES DE BAJO COSTO
Julio 2015 Ing. Gary Flores C.

2 Resumen Tipos de Satélites según sus órbitas y aplicación.

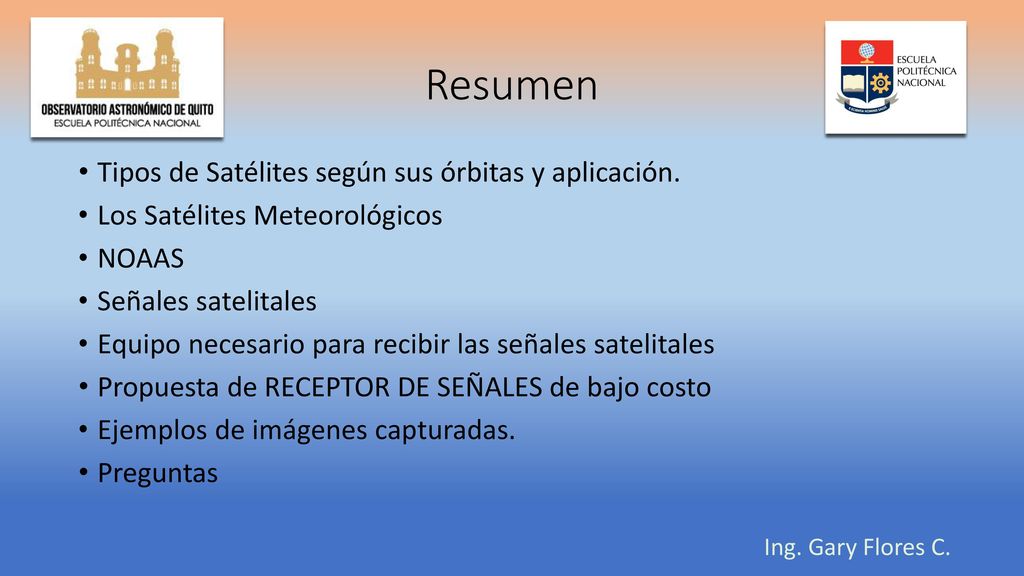

Los Satélites Meteorológicos NOAAS Señales satelitales Equipo necesario para recibir las señales satelitales Propuesta de RECEPTOR DE SEÑALES de bajo costo Ejemplos de imágenes capturadas. Preguntas Ing. Gary Flores C.

3 Tipos de Satélites según sus órbitas y aplicación.

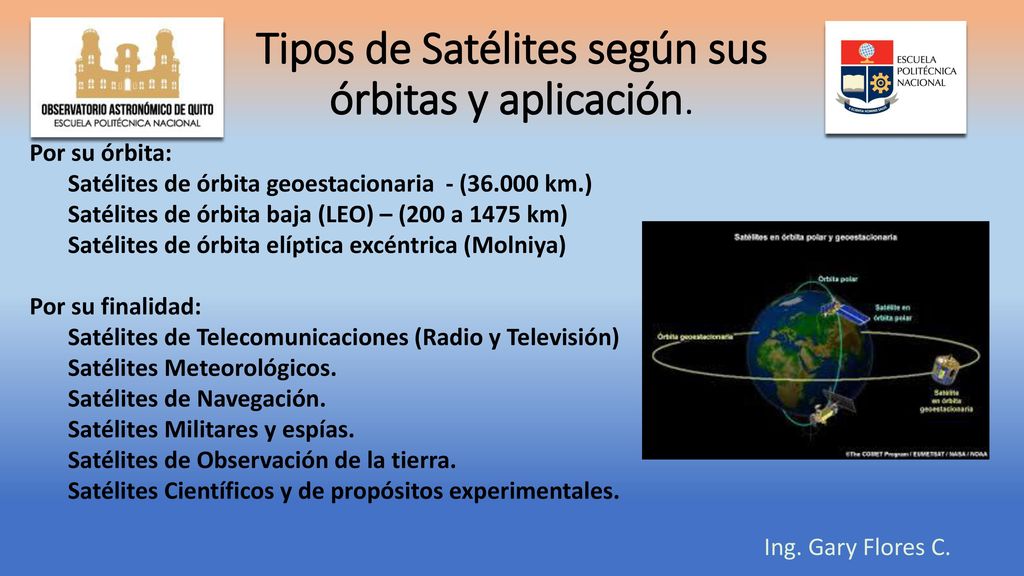

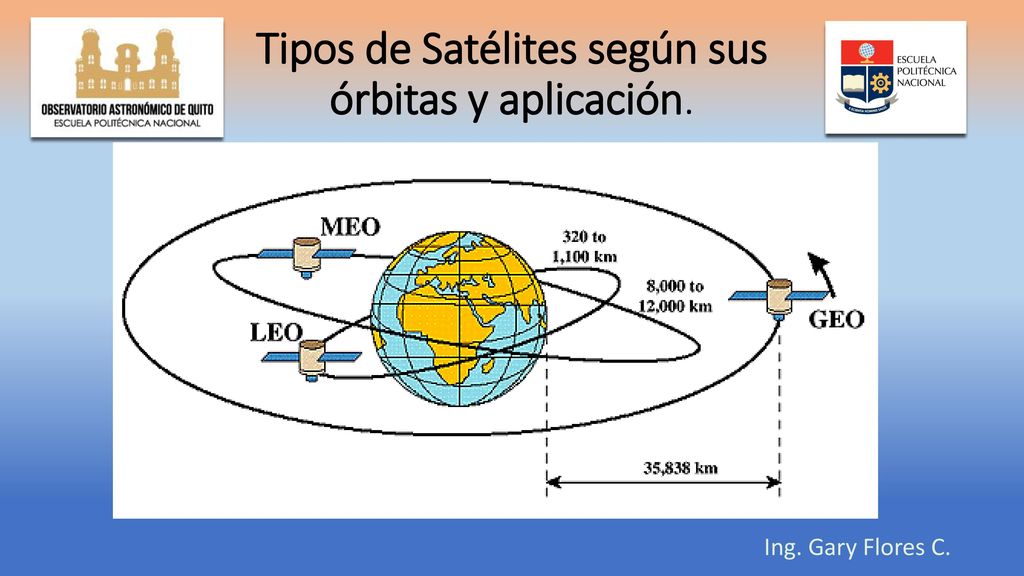

Por su órbita: Satélites de órbita geoestacionaria - ( km.) Satélites de órbita baja (LEO) – (200 a 1475 km) Satélites de órbita elíptica excéntrica (Molniya) Por su finalidad: Satélites de Telecomunicaciones (Radio y Televisión) Satélites Meteorológicos. Satélites de Navegación. Satélites Militares y espías. Satélites de Observación de la tierra. Satélites Científicos y de propósitos experimentales. Ing. Gary Flores C.

4 Tipos de Satélites según sus órbitas y aplicación.
Ing. Gary Flores C.

5 Los Satélites Meteorológicos

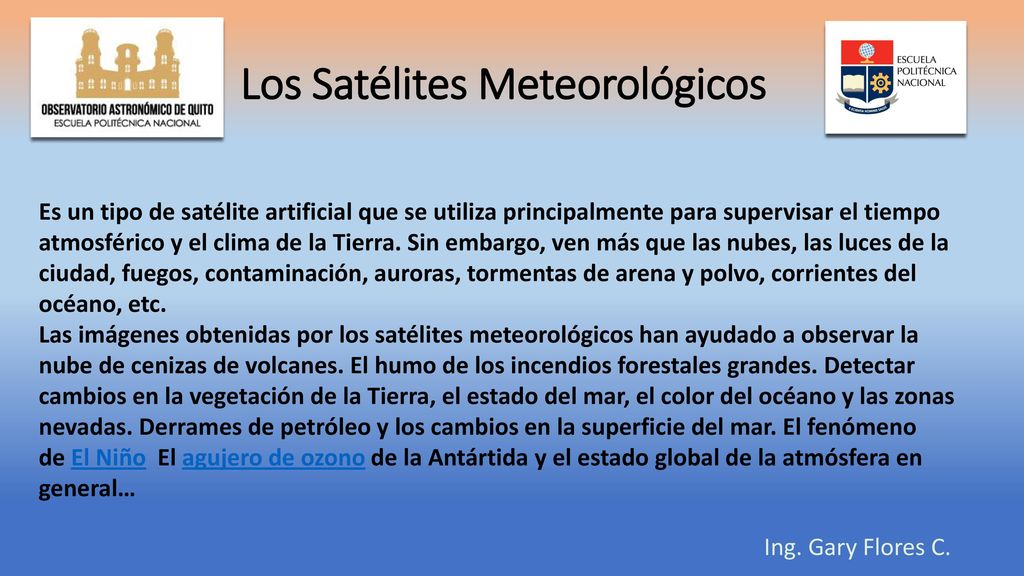

Es un tipo de satélite artificial que se utiliza principalmente para supervisar el tiempo atmosférico y el clima de la Tierra. Sin embargo, ven más que las nubes, las luces de la ciudad, fuegos, contaminación, auroras, tormentas de arena y polvo, corrientes del océano, etc. Las imágenes obtenidas por los satélites meteorológicos han ayudado a observar la nube de cenizas de volcanes. El humo de los incendios forestales grandes. Detectar cambios en la vegetación de la Tierra, el estado del mar, el color del océano y las zonas nevadas. Derrames de petróleo y los cambios en la superficie del mar. El fenómeno de El Niño  El agujero de ozono de la Antártida y el estado global de la atmósfera en general… Ing. Gary Flores C.

6 NOAAS (Administración Nacional Oceánica y Atmosférica)

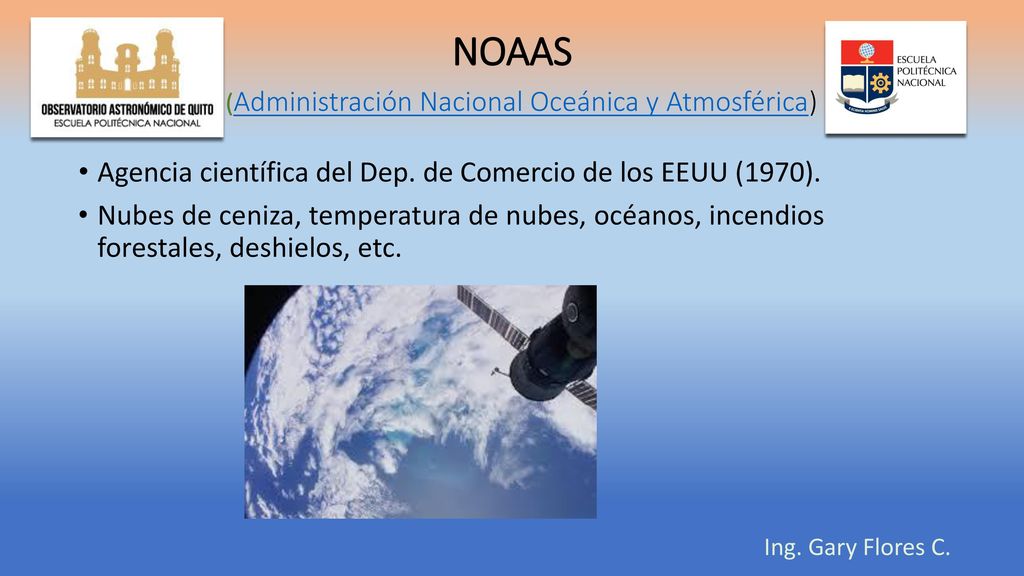

Agencia científica del Dep. de Comercio de los EEUU (1970). Nubes de ceniza, temperatura de nubes, océanos, incendios forestales, deshielos, etc. Ing. Gary Flores C.

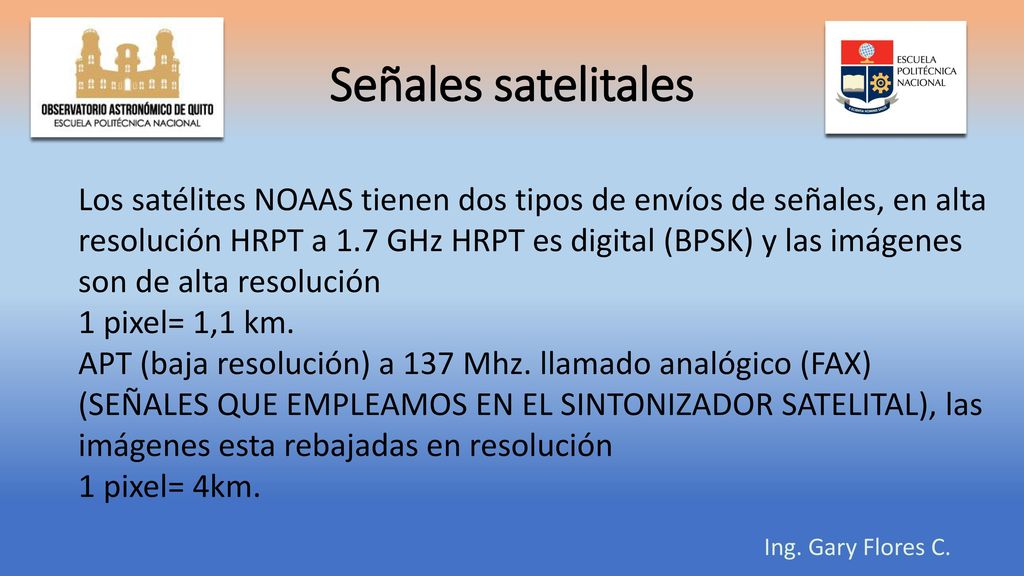

7 Señales satelitales Los satélites NOAAS tienen dos tipos de envíos de señales, en alta resolución HRPT a 1.7 GHz HRPT es digital (BPSK) y las imágenes son de alta resolución 1 pixel= 1,1 km. APT (baja resolución) a 137 Mhz. llamado analógico (FAX) (SEÑALES QUE EMPLEAMOS EN EL SINTONIZADOR SATELITAL), las imágenes esta rebajadas en resolución 1 pixel= 4km. Ing. Gary Flores C.

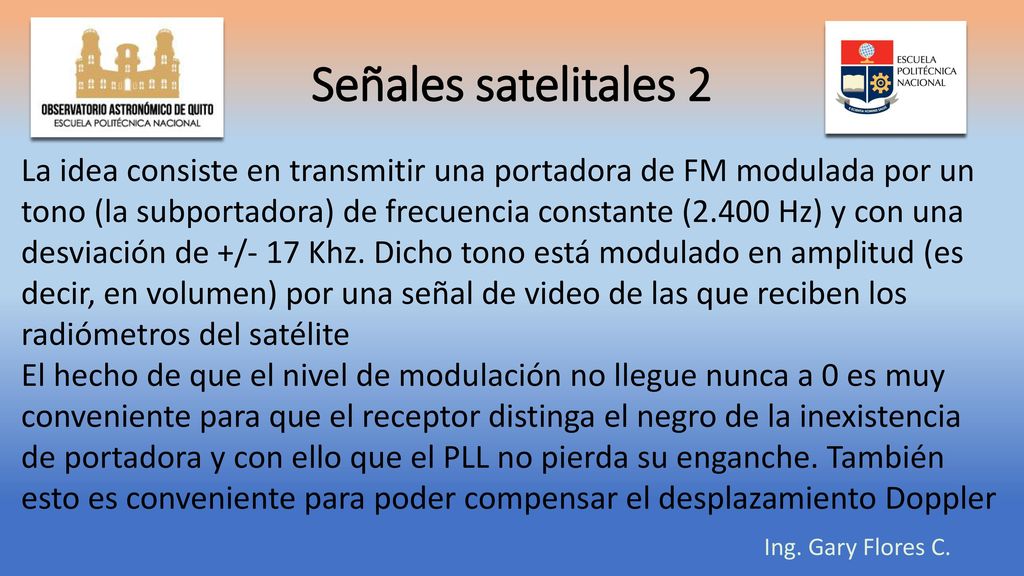

8 Señales satelitales 2 La idea consiste en transmitir una portadora de FM modulada por un tono (la subportadora) de frecuencia constante (2.400 Hz) y con una desviación de +/- 17 Khz. Dicho tono está modulado en amplitud (es decir, en volumen) por una señal de video de las que reciben los radiómetros del satélite El hecho de que el nivel de modulación no llegue nunca a 0 es muy conveniente para que el receptor distinga el negro de la inexistencia de portadora y con ello que el PLL no pierda su enganche. También esto es conveniente para poder compensar el desplazamiento Doppler Ing. Gary Flores C.

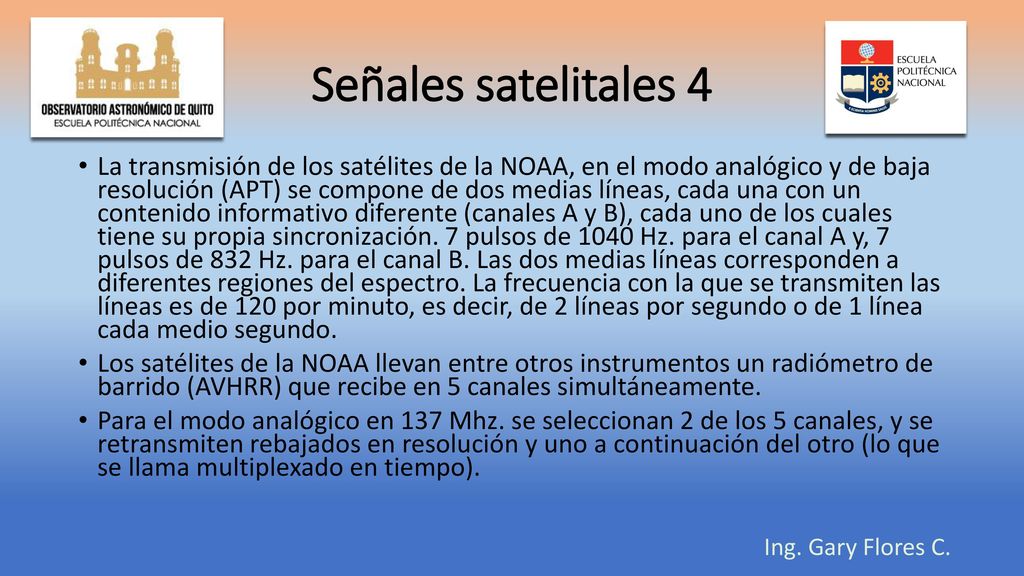

9 Señales satelitales 4 La transmisión de los satélites de la NOAA, en el modo analógico y de baja resolución (APT) se compone de dos medias líneas, cada una con un contenido informativo diferente (canales A y B), cada uno de los cuales tiene su propia sincronización. 7 pulsos de 1040 Hz. para el canal A y, 7 pulsos de 832 Hz. para el canal B. Las dos medias líneas corresponden a diferentes regiones del espectro. La frecuencia con la que se transmiten las líneas es de 120 por minuto, es decir, de 2 líneas por segundo o de 1 línea cada medio segundo. Los satélites de la NOAA llevan entre otros instrumentos un radiómetro de barrido (AVHRR) que recibe en 5 canales simultáneamente. Para el modo analógico en 137 Mhz. se seleccionan 2 de los 5 canales, y se retransmiten rebajados en resolución y uno a continuación del otro (lo que se llama multiplexado en tiempo). Ing. Gary Flores C.

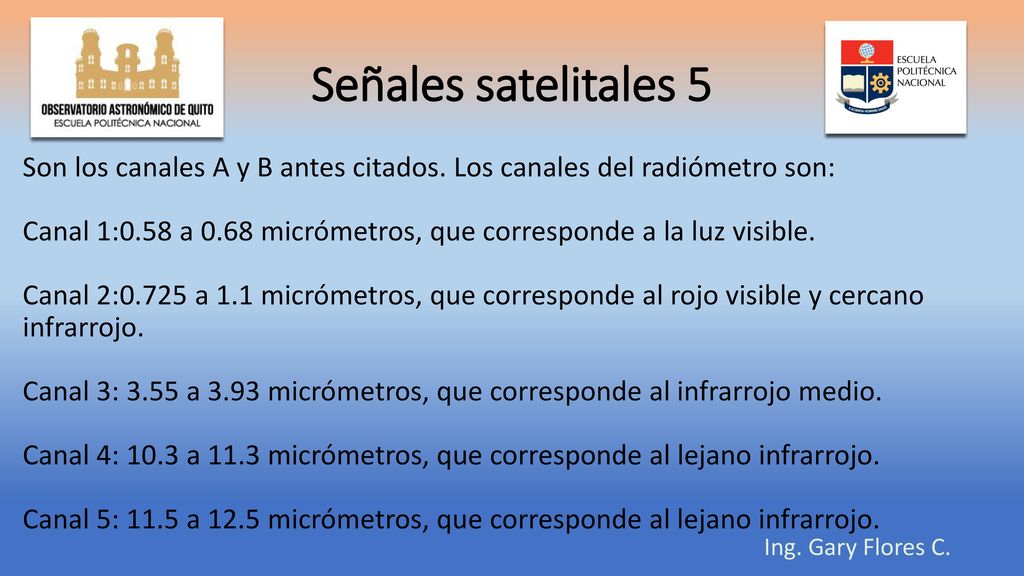

10 Señales satelitales 5 Son los canales A y B antes citados. Los canales del radiómetro son: Canal 1:0.58 a 0.68 micrómetros, que corresponde a la luz visible. Canal 2:0.725 a 1.1 micrómetros, que corresponde al rojo visible y cercano infrarrojo. Canal 3: 3.55 a 3.93 micrómetros, que corresponde al infrarrojo medio. Canal 4: 10.3 a 11.3 micrómetros, que corresponde al lejano infrarrojo. Canal 5: 11.5 a 12.5 micrómetros, que corresponde al lejano infrarrojo. Ing. Gary Flores C.

11 Esquema del formato APT de los satélites NOAA
Ing. Gary Flores C.

12 Equipo necesario para recibir las señales satelitales

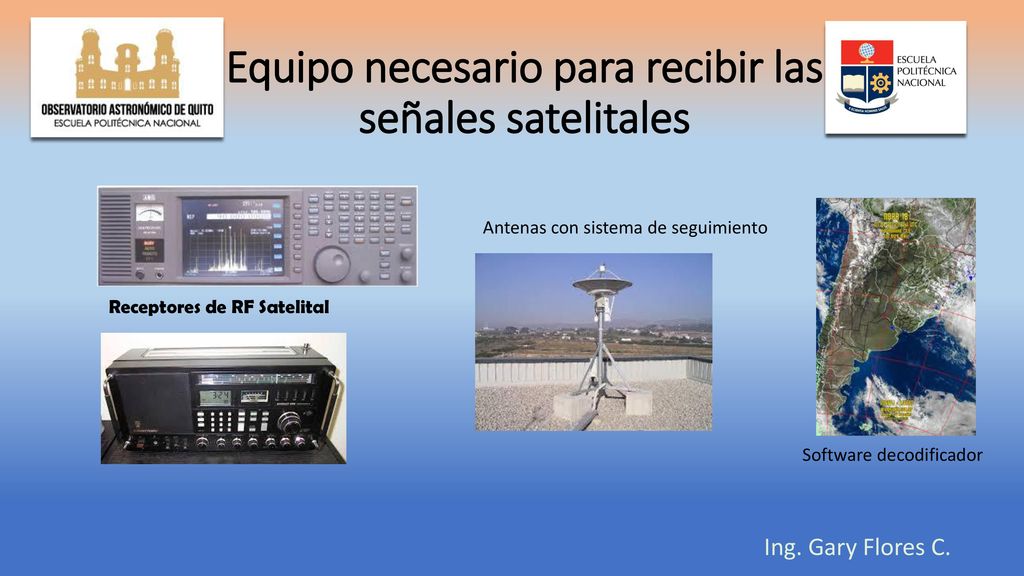

Antenas con sistema de seguimiento Receptores de RF Satelital Software decodificador Ing. Gary Flores C.

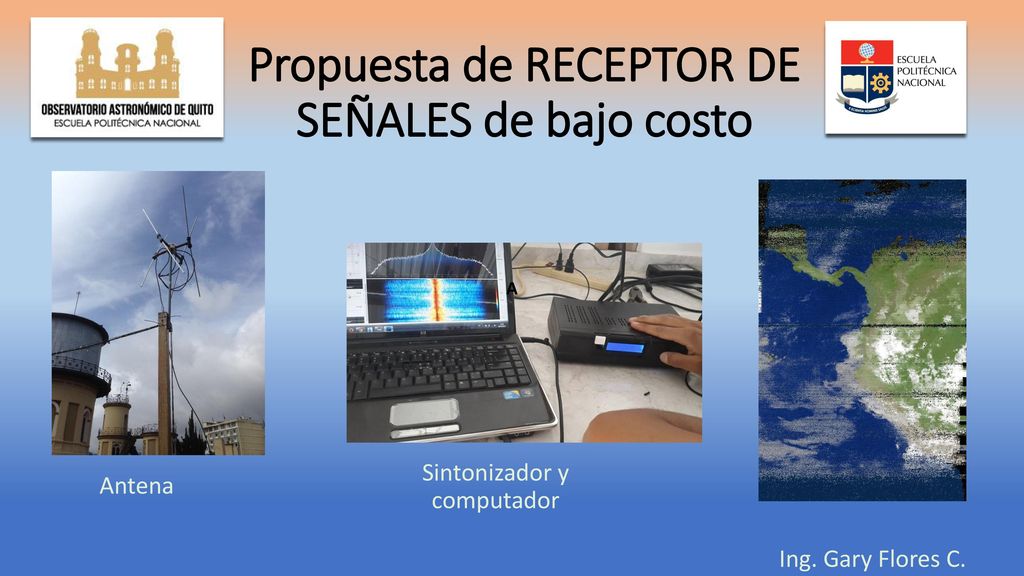

13 Propuesta de RECEPTOR DE SEÑALES de bajo costo
Ing. Gary Flores C.

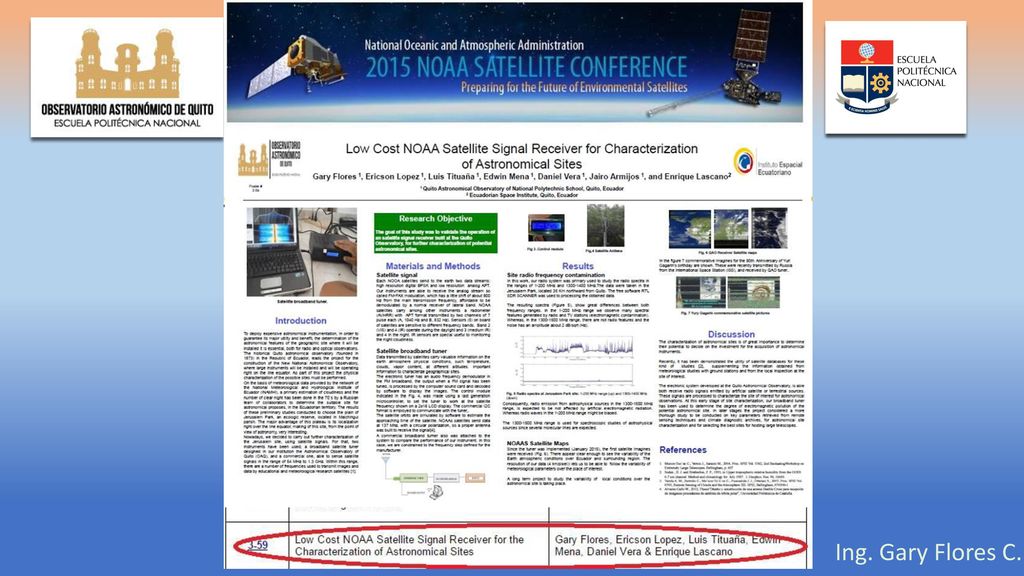

14 Propuesta de RECEPTOR DE SEÑALES de bajo costo

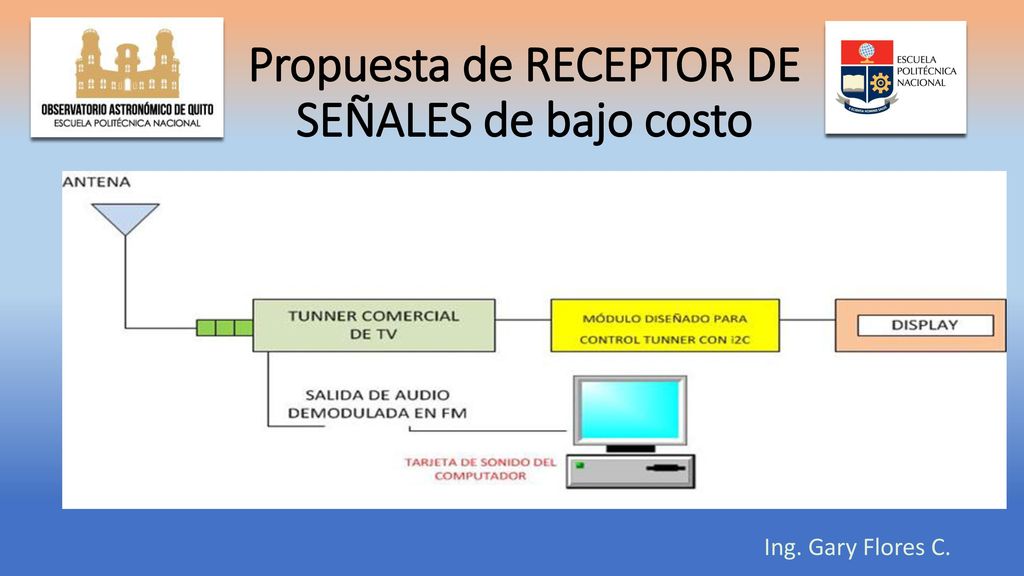

Sintonizador y computador Antena Ing. Gary Flores C.

15 Propuesta de RECEPTOR DE SEÑALES de bajo costo
Ing. Gary Flores C.

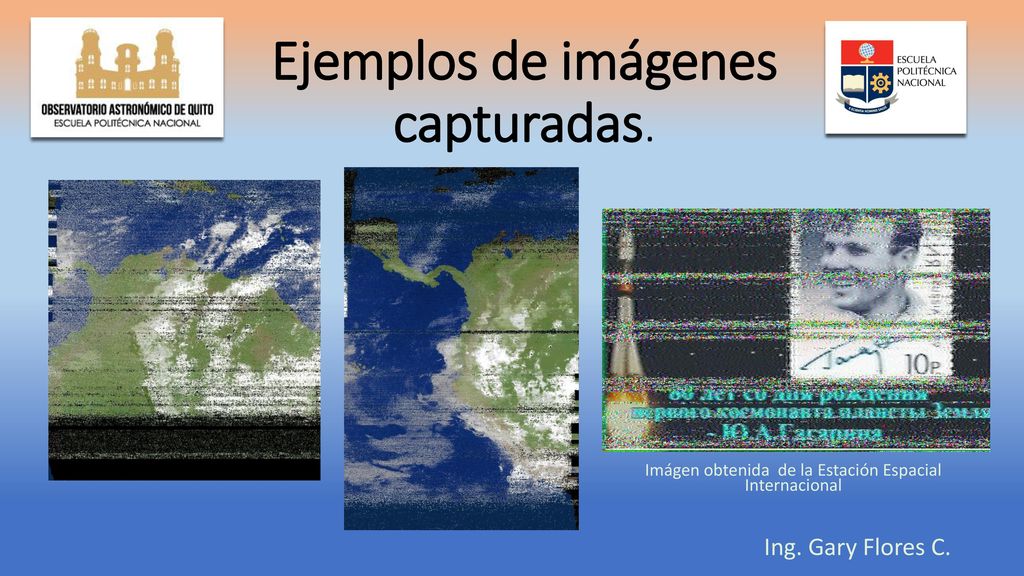

16 Ejemplos de imágenes capturadas.
Imágen obtenida de la Estación Espacial Internacional Ing. Gary Flores C.

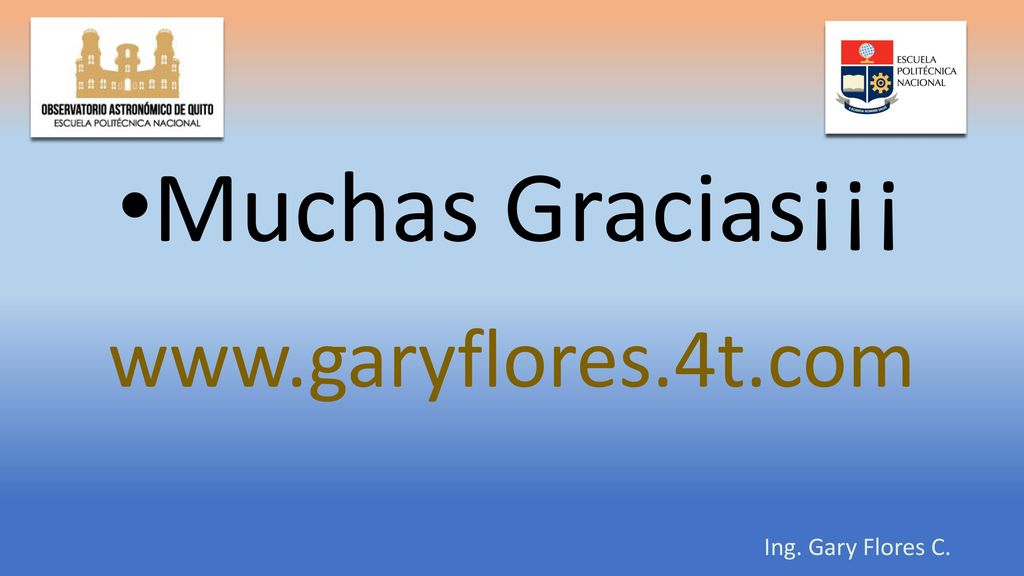

17 Muchas Gracias¡¡¡ Ing. Gary Flores C.
