SIEMENS PIEZOELECTRICO

Presentación del tema: "SIEMENS PIEZOELECTRICO"— Transcripción de la presentación:

1 SIEMENS PIEZOELECTRICO
INDICE

2 SIEMENS PIEZOELECTRICO
INDICE REPARACION DESARMAR EL INYECTOR MONTAJE DEL INYECTOR CATALOGO DE RECAMBIO

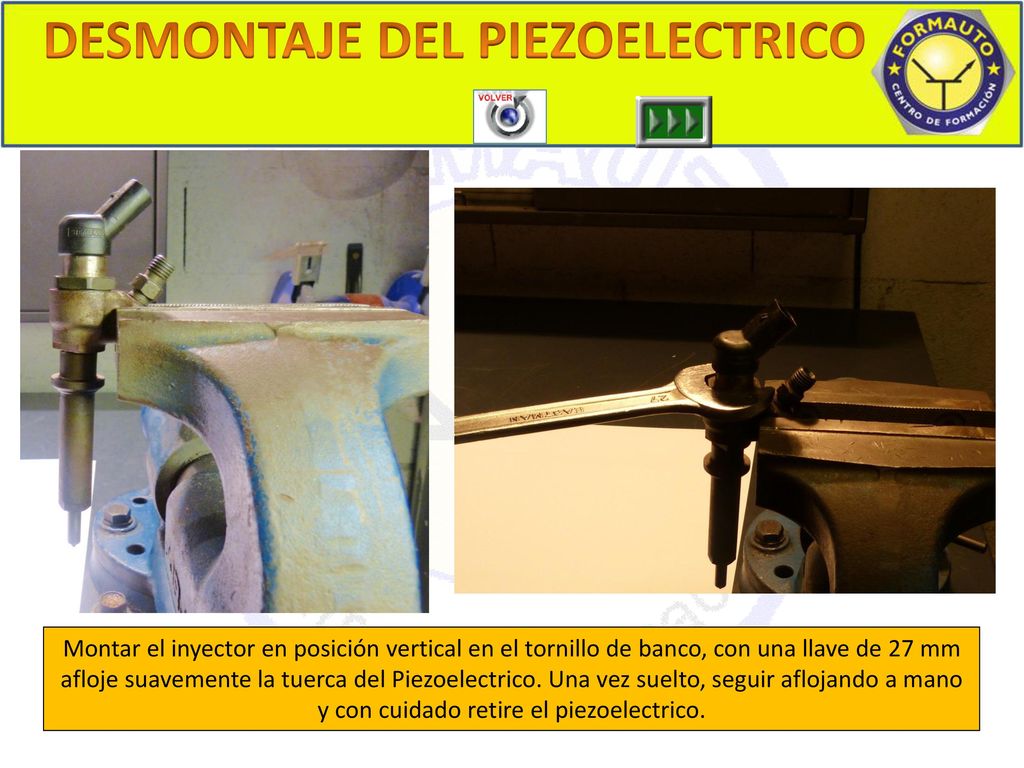

3 DESMONTAJE DEL PIEZOELECTRICO
DESMONTAR PIEZO Montar el inyector en posición vertical en el tornillo de banco, con una llave de 27 mm afloje suavemente la tuerca del Piezoelectrico. Una vez suelto, seguir aflojando a mano y con cuidado retire el piezoelectrico.

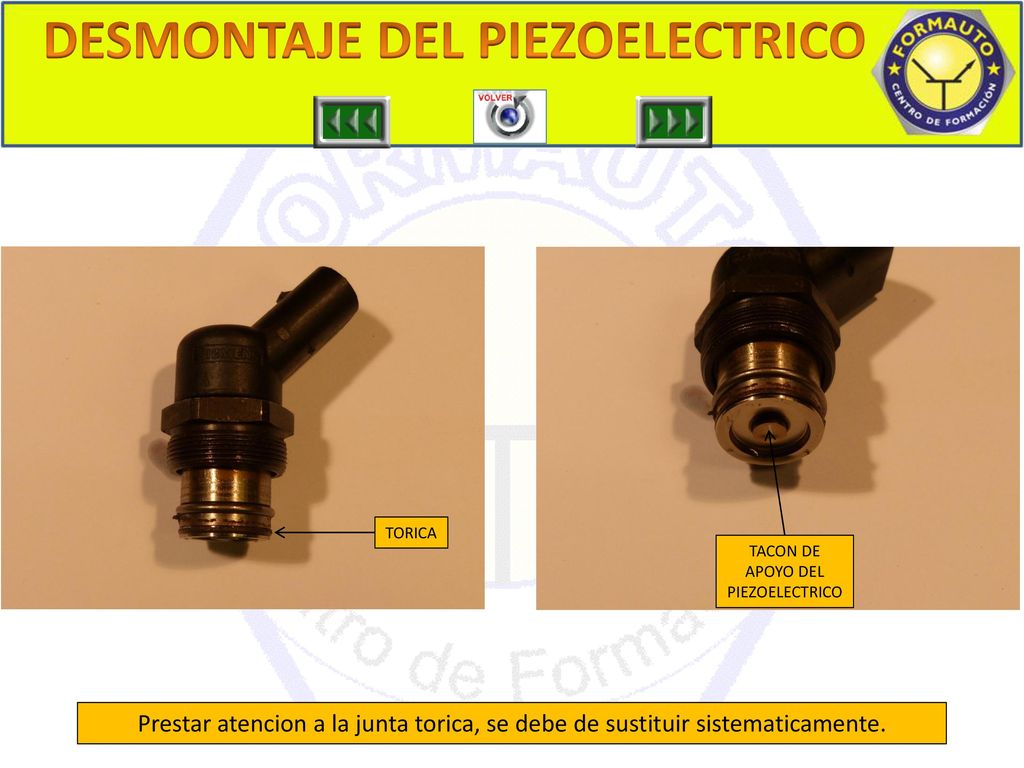

4 DESMONTAJE DEL PIEZOELECTRICO
DESPIECE PIEZO 1 TORICA TACON DE APOYO DEL PIEZOELECTRICO Prestar atencion a la junta torica, se debe de sustituir sistematicamente.

5 VISTA SUPERIOR DE LAS ARANDELAS
COMPROBAR ELECTRO Si vemos el inyector desde la parte superior veremos la arandela de ajuste del piezoelectrico y las arandelas de centrado y apoyo del amplificador.

6 Vista de la parte alta una vez desmontado el piezoelectrico.
DESMONTAJE SUPERIOR RESISTENCIA INYECTOR Vista de la parte alta una vez desmontado el piezoelectrico.

7 Desmontar el amplificador.
DESMONTAJE SUPERIOR RESISTENCIA INYECTOR Desmontar el amplificador.

8 Desmontar la arandela de ajuste del piezoelectrico.
DESMONTAJE SUPERIOR RESISTENCIA INYECTOR Desmontar la arandela de ajuste del piezoelectrico.

9 Desmontar la arandela de centraje del amplificador de movimiento.
DESMONTAJE SUPERIOR RESISTENCIA INYECTOR Desmontar la arandela de centraje del amplificador de movimiento.

10 Desmontar la arandela de apoyo del amplificador de movimiento.
DESMONTAJE SUPERIOR RESISTENCIA INYECTOR Desmontar la arandela de apoyo del amplificador de movimiento.

11 Desmontar el empujador de la valvula de cierre.
DESMONTAJE SUPERIOR RESISTENCIA INYECTOR Desmontar el empujador de la valvula de cierre.

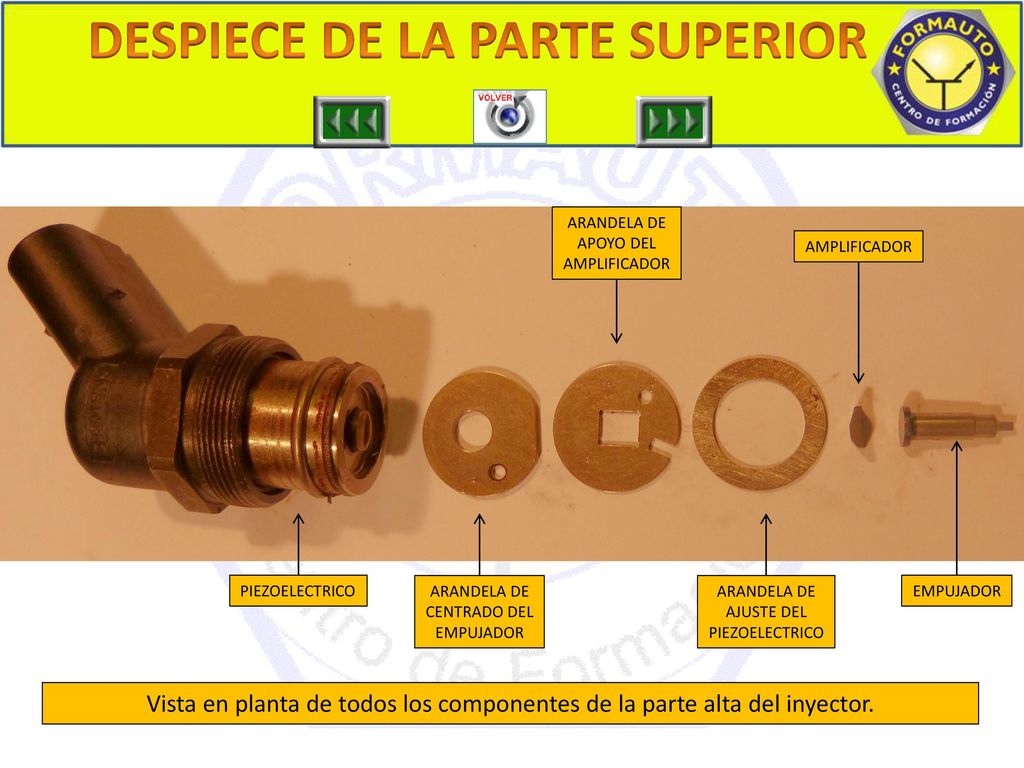

12 DESPIECE DE LA PARTE SUPERIOR
DESMONTAR SOPORTE ARANDELA DE APOYO DEL AMPLIFICADOR AMPLIFICADOR PIEZOELECTRICO ARANDELA DE CENTRADO DEL EMPUJADOR ARANDELA DE AJUSTE DEL PIEZOELECTRICO EMPUJADOR Vista en planta de todos los componentes de la parte alta del inyector.

13 DESPIECE SOPORTE VISTA SUPERIOR
PASADOR DE GUIA ORIFICIO DE SOBRANTE ORIFICIO DE LA CAMARA DE CONTROL Identificacion de los distintos orificios de la parte alta del cuerpo del inyector.

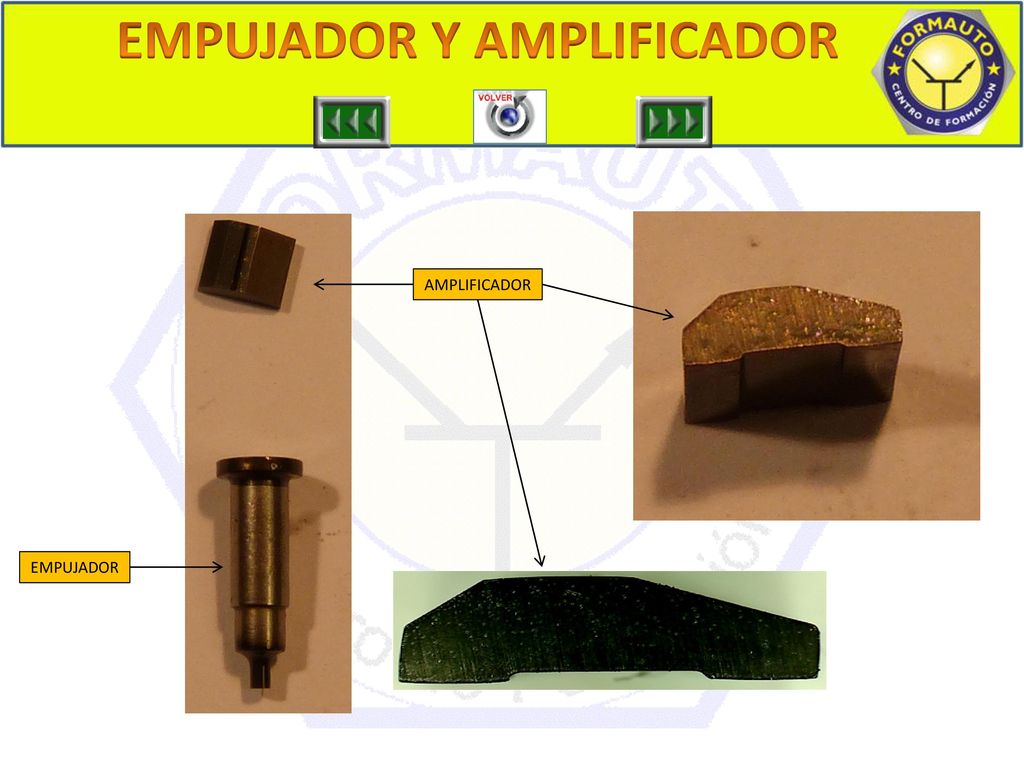

14 EMPUJADOR Y AMPLIFICADOR
TUERCA CAMARA AMPLIFICADOR EMPUJADOR

15 Identificacion de los distintos apoyos del amplificador de movimiento.
TUERCA CAMARA PIEZOELECTRICO EMPUJADOR APOYO FIJO Identificacion de los distintos apoyos del amplificador de movimiento.

16 Vista del punto de apoyo del amplificador de movimiento.
TUERCA CAMARA PUNTO DE APOYO Vista del punto de apoyo del amplificador de movimiento.

17 AFLOJAR TUERCA PARTE INFERIOR
Dar la vuelta al inyector y aflojar con una llave de 15 mm. la tuerca de la tobera, debido a que las pasadores guias son gruesos no hace falta bloquear la tobera.

18 AFLOJAR TUERCA PARTE INFERIOR
TOBERA DISIPADOR TERMICO CAMARA DE CONTROL Una vez quitada la tuerca de la tobera la sacamos con cuidado y observamos que el conjunto se compone de tres partes.

19 TOBERA QUITAR CAMARA Observar que la aguja no este de color azul y el cono de cierre no presente marcas, limpiarla bien haciendola girar en el cuerpo de la tobera hasta que este suave, no utilizar ningun abrasivo.

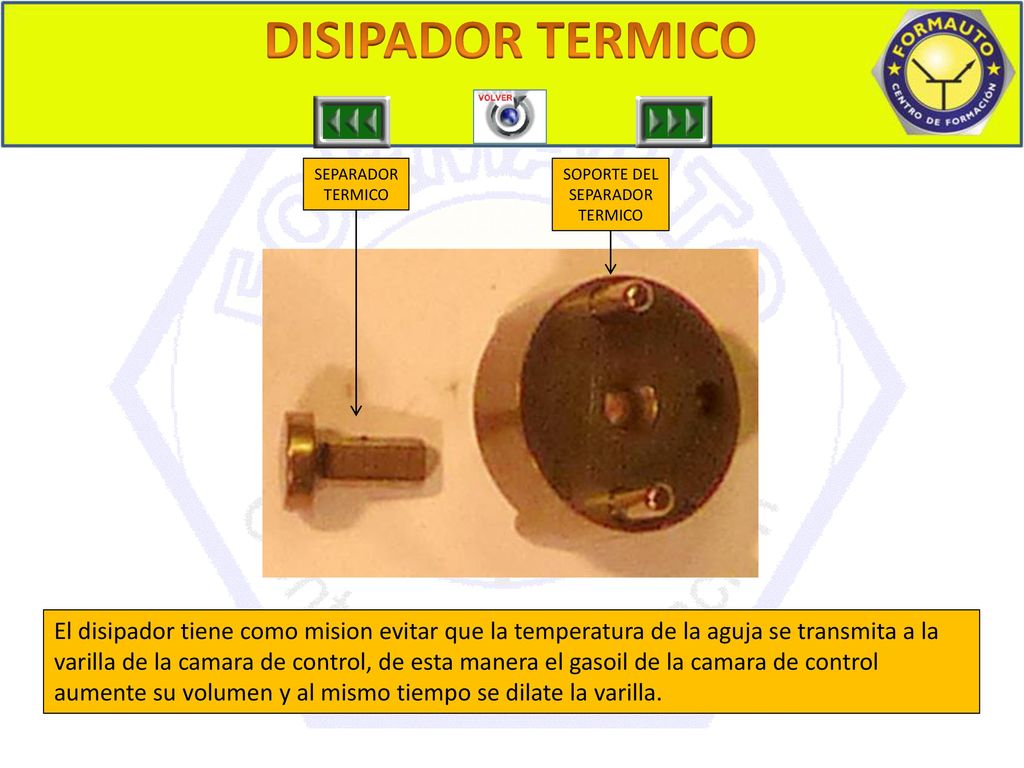

20 AFLOJAR TUERCA DISIPADOR TERMICO
SEPARADOR TERMICO SOPORTE DEL SEPARADOR TERMICO El disipador tiene como mision evitar que la temperatura de la aguja se transmita a la varilla de la camara de control, de esta manera el gasoil de la camara de control aumente su volumen y al mismo tiempo se dilate la varilla.

21 MUELLE Y ARANDELA DE TARADO
QUITAR CAMARA ARANDELA DE CALZO MUELLE DE TARADO

22 AFLOJAR TUERCA CAMARA DE CONTROL
VARILLA DE EMPUJE DE LA AGUJA La varilla de empuje debe de salir suavemente si no es asi, forzar su salida, y seguidamente hacerla girar en la camara de control hasta que pueda salir al invertir la camara por su propio peso.

23 QUITAR CAMARA CAMARA DE CONTROL
VARILLA DE EMPUJE DE LA AGUJA CAMARA DE CONTROL Observar en la varilla de empuje de la aguja que no exista marcas de agarre o arañazos.

24 AFLOJAR TUERCA CAMARA DE CONTROL
ORIFICIO PARA LAS GUIAS DE CENTRADO Comprobar y limpiar los orificios de fuga de la camara de control, alimentacion de combustible y el de llenado de la camara de control.

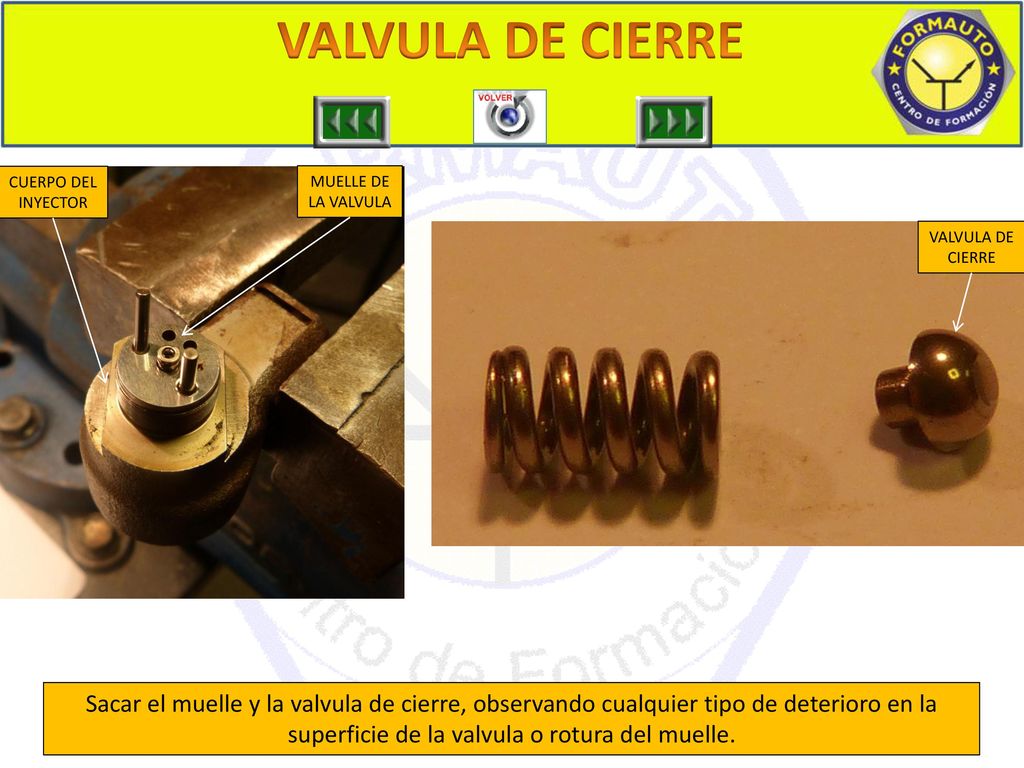

25 RESISTENCIA INYECTOR VALVULA DE CIERRE
CUERPO DEL INYECTOR MUELLE DE LA VALVULA VALVULA DE CIERRE Sacar el muelle y la valvula de cierre, observando cualquier tipo de deterioro en la superficie de la valvula o rotura del muelle.

26 RESISTENCIA INYECTOR CUERPO DEL INYECTOR
ASIENTO CONICO Comprobar que no exista suciedad ni arañazos en el asiento conico de la valvula de cierre.

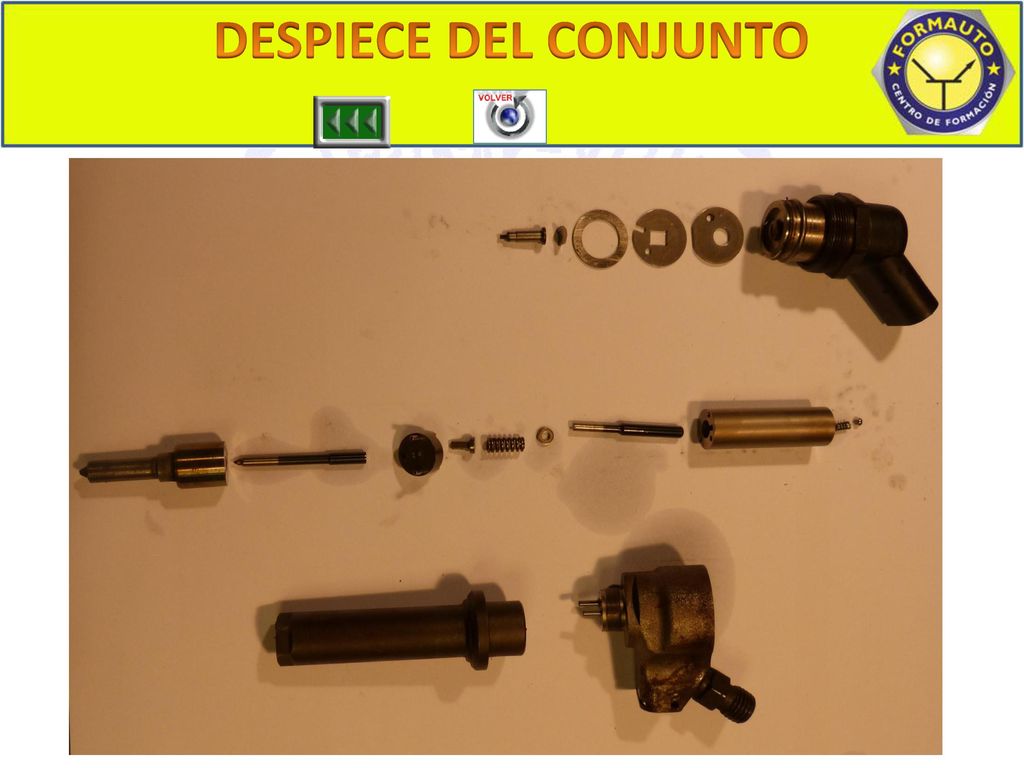

27 DESPIECE DEL CONJUNTO DESPIECE

28 MONTAJE DE LA PARTE ALTA
Montar el empujador.

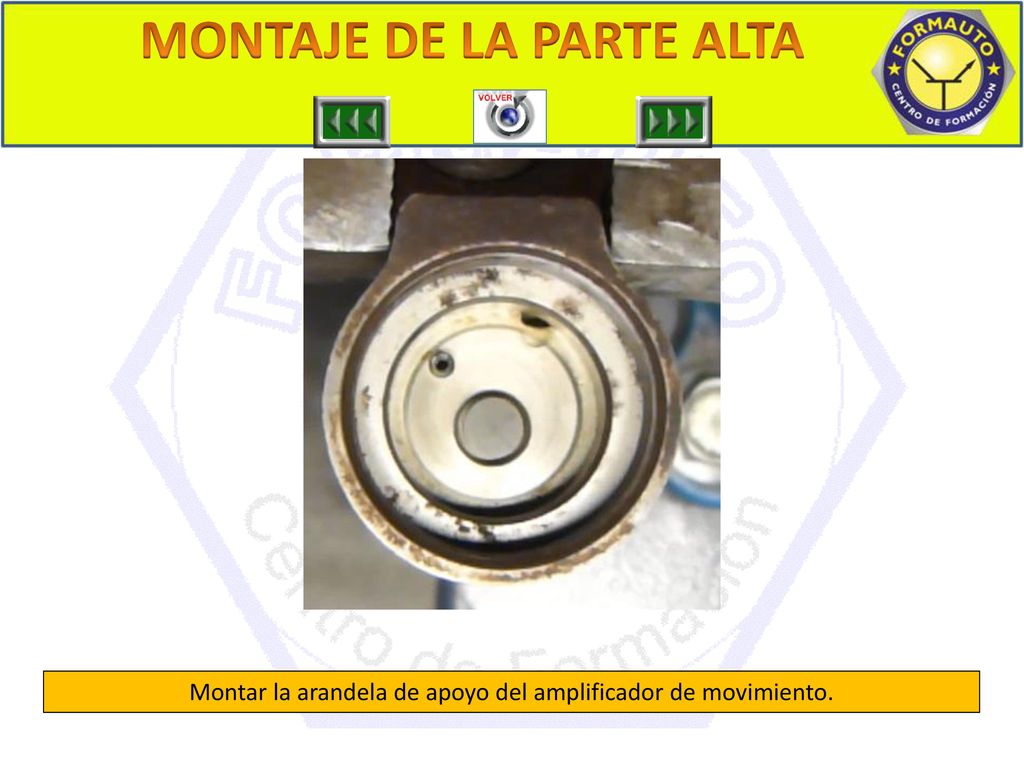

29 MONTAJE DE LA PARTE ALTA
RESISTENCIA INYECTOR Montar la arandela de apoyo del amplificador de movimiento.

30 MONTAJE DE LA PARTE ALTA
RESISTENCIA INYECTOR Montar la arandela de centraje del amplificador de movimiento.

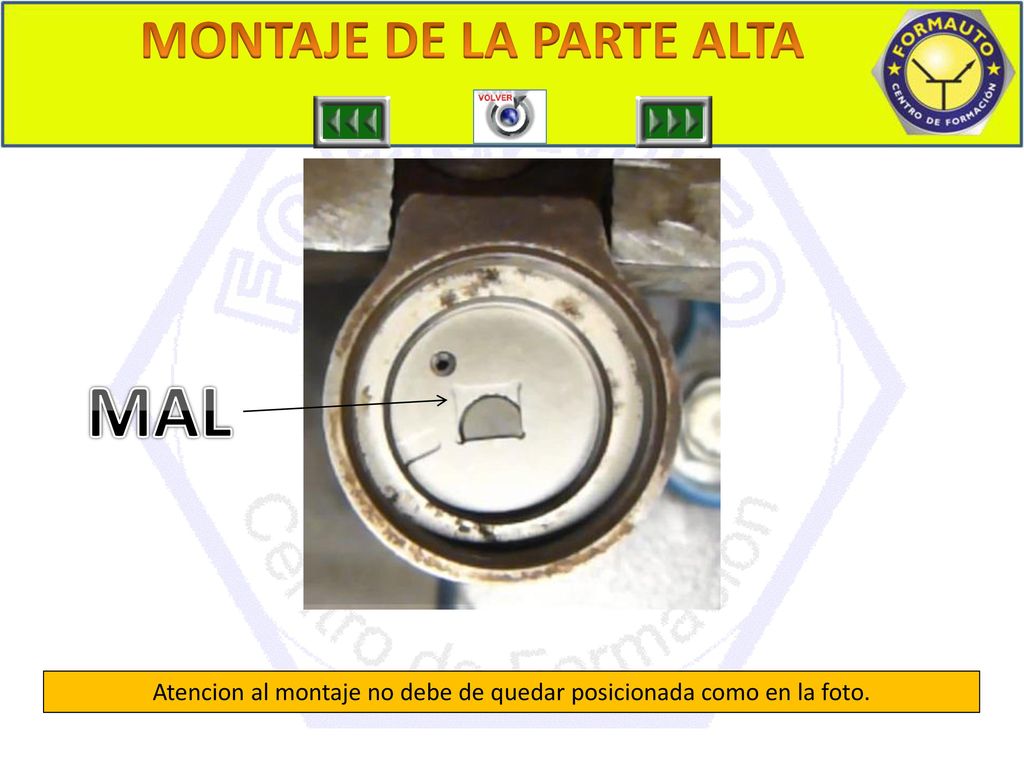

31 MONTAJE DE LA PARTE ALTA
RESISTENCIA INYECTOR MAL Atencion al montaje no debe de quedar posicionada como en la foto.

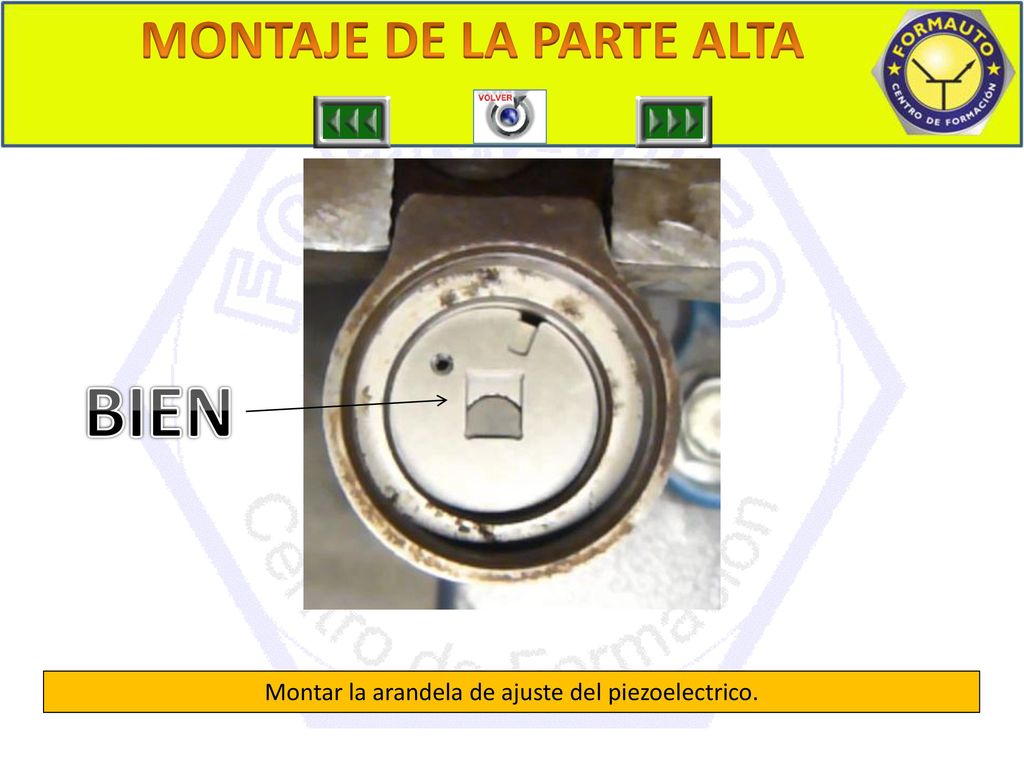

32 MONTAJE DE LA PARTE ALTA
RESISTENCIA INYECTOR BIEN Montar la arandela de ajuste del piezoelectrico.

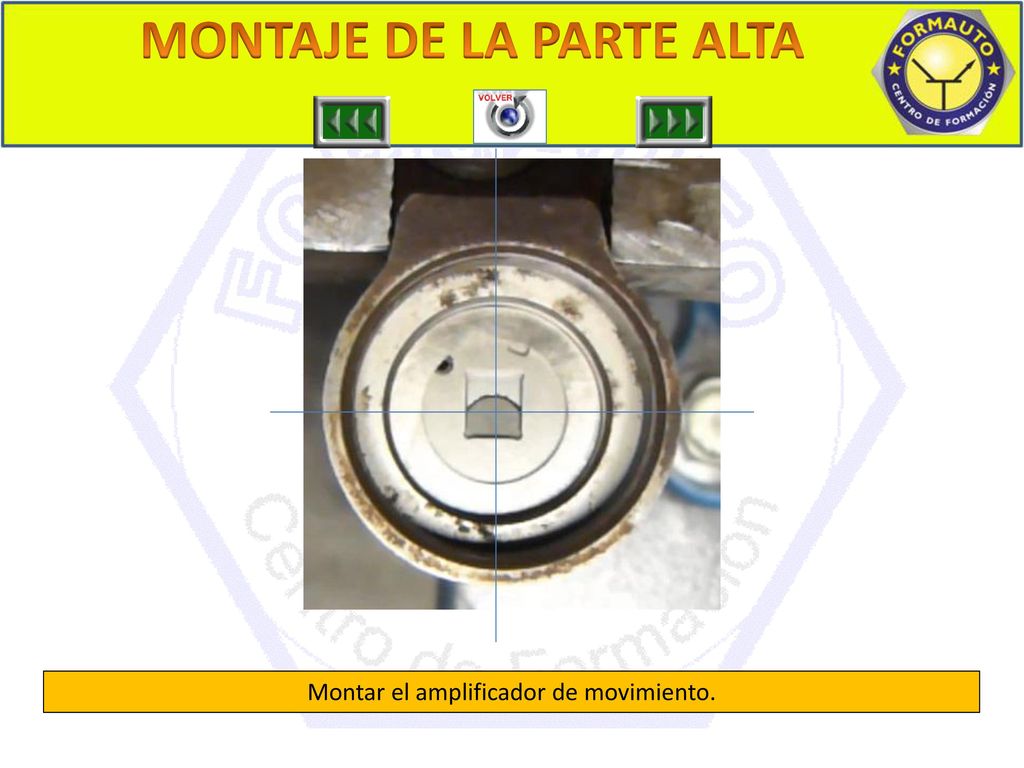

33 MONTAJE DE LA PARTE ALTA
RESISTENCIA INYECTOR Montar el amplificador de movimiento.

34 MONTAJE DE LA PARTE ALTA
RESISTENCIA INYECTOR MAL Observar que el amplificador de movimiento este bien montado, como referencia tomaremos el apoyo del piezoelectrico, este debe de quedar en el centro del cuerpo del inyector.

35 MONTAJE DE LA PARTE ALTA
RESISTENCIA INYECTOR BIEN Observar que el amplificador de movimiento este bien montado, como referencia tomaremos el apoyo del piezoelectrico, este debe de quedar en el centro del cuerpo del inyector.
