1 MOTOR GASOLINA MOTOR DIESEL
POSICION DE MARIPOSA INDICE MOTOR GASOLINA MOTOR DIESEL

2 CON CABLE DE ACELERADOR SIN CABLE DE ACELERADOR
POSICION DE MARIPOSA GASOLINA GASOLINA CON CABLE DE ACELERADOR SIN CABLE DE ACELERADOR

3 POSICION DE MARIPOSA MOTOR DIESEL

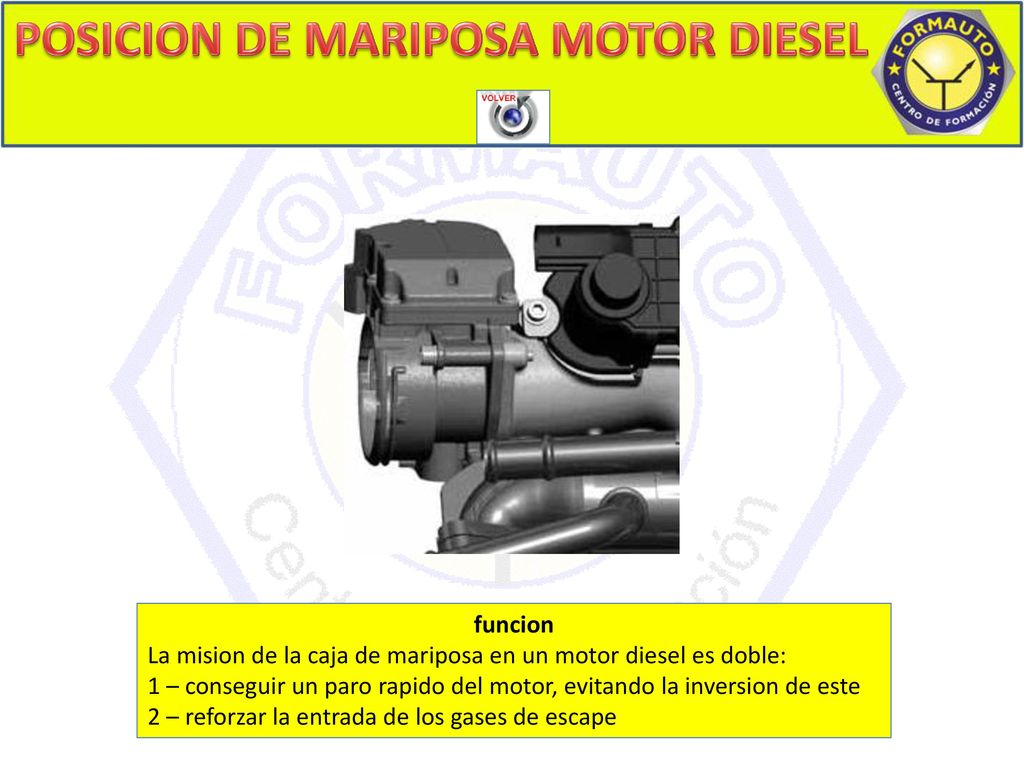

funcion La mision de la caja de mariposa en un motor diesel es doble: 1 – conseguir un paro rapido del motor, evitando la inversion de este 2 – reforzar la entrada de los gases de escape

4 POTENCIÓMETROS DE LA MARIPOSA

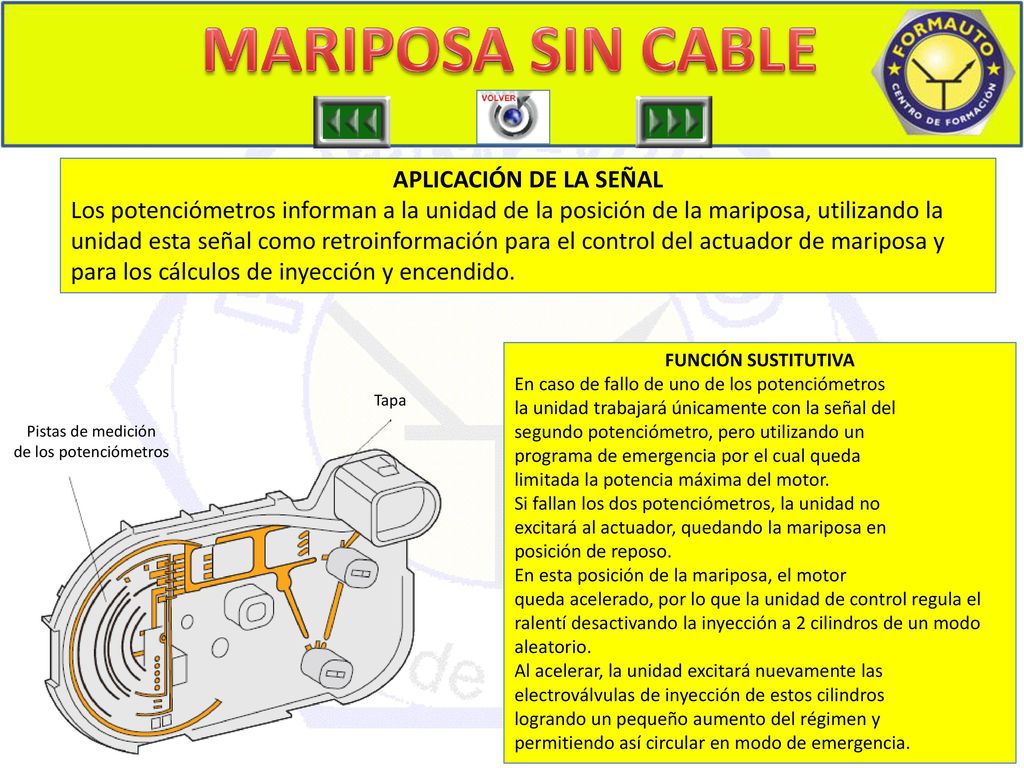

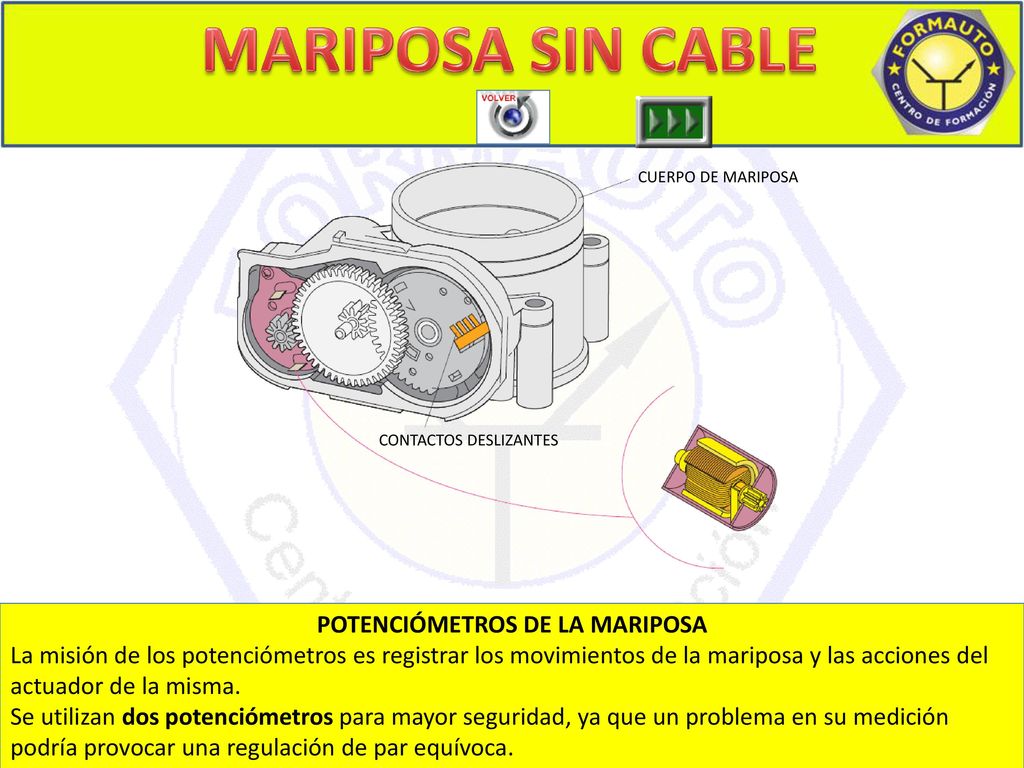

MARIPOSA SIN CABLE SIN CABLE 1 CUERPO DE MARIPOSA CONTACTOS DESLIZANTES POTENCIÓMETROS DE LA MARIPOSA La misión de los potenciómetros es registrar los movimientos de la mariposa y las acciones del actuador de la misma. Se utilizan dos potenciómetros para mayor seguridad, ya que un problema en su medición podría provocar una regulación de par equívoca.

5 MARIPOSA SIN CABLE APLICACIÓN DE LA SEÑAL
Los potenciómetros informan a la unidad de la posición de la mariposa, utilizando la unidad esta señal como retroinformación para el control del actuador de mariposa y para los cálculos de inyección y encendido. FUNCIÓN SUSTITUTIVA En caso de fallo de uno de los potenciómetros la unidad trabajará únicamente con la señal del segundo potenciómetro, pero utilizando un programa de emergencia por el cual queda limitada la potencia máxima del motor. Si fallan los dos potenciómetros, la unidad no excitará al actuador, quedando la mariposa en posición de reposo. En esta posición de la mariposa, el motor queda acelerado, por lo que la unidad de control regula el ralentí desactivando la inyección a 2 cilindros de un modo aleatorio. Al acelerar, la unidad excitará nuevamente las electroválvulas de inyección de estos cilindros logrando un pequeño aumento del régimen y permitiendo así circular en modo de emergencia. Tapa Pistas de medición de los potenciómetros

6 MARIPOSA SIN CABLE APERTURA DE LA MARIPOSA

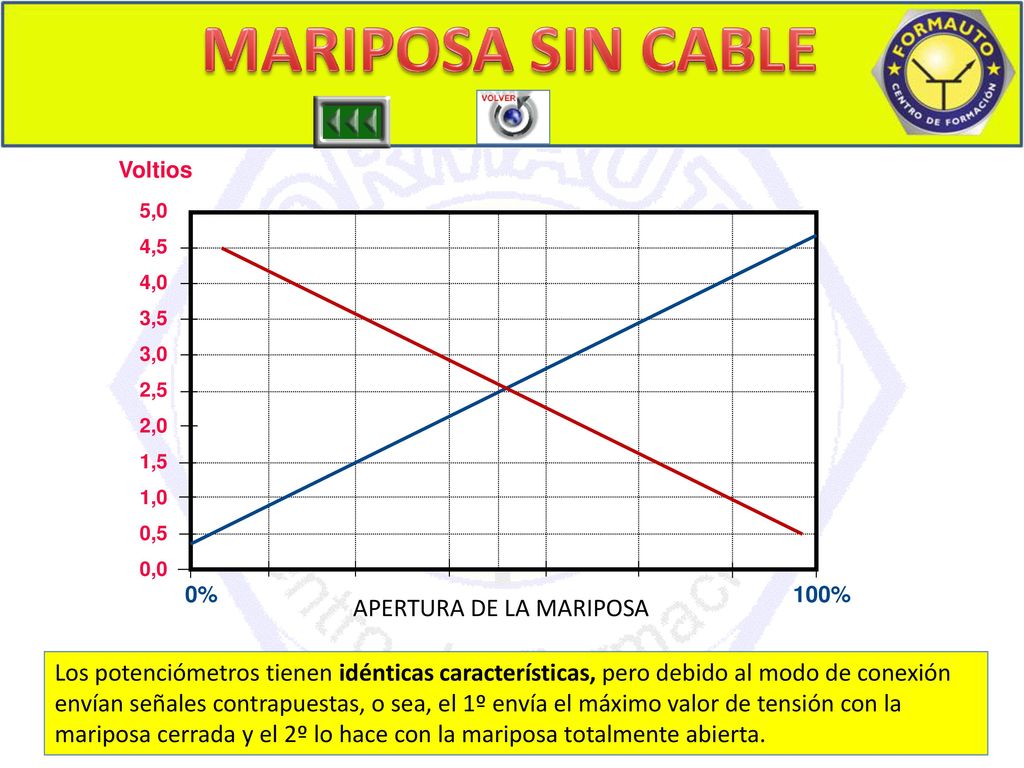

Voltios 5,0 4,5 4,0 3,5 3,0 2,5 2,0 1,5 1,0 0,5 0,0 0% % APERTURA DE LA MARIPOSA Los potenciómetros tienen idénticas características, pero debido al modo de conexión envían señales contrapuestas, o sea, el 1º envía el máximo valor de tensión con la mariposa cerrada y el 2º lo hace con la mariposa totalmente abierta.

7 Funcionamiento del sistema

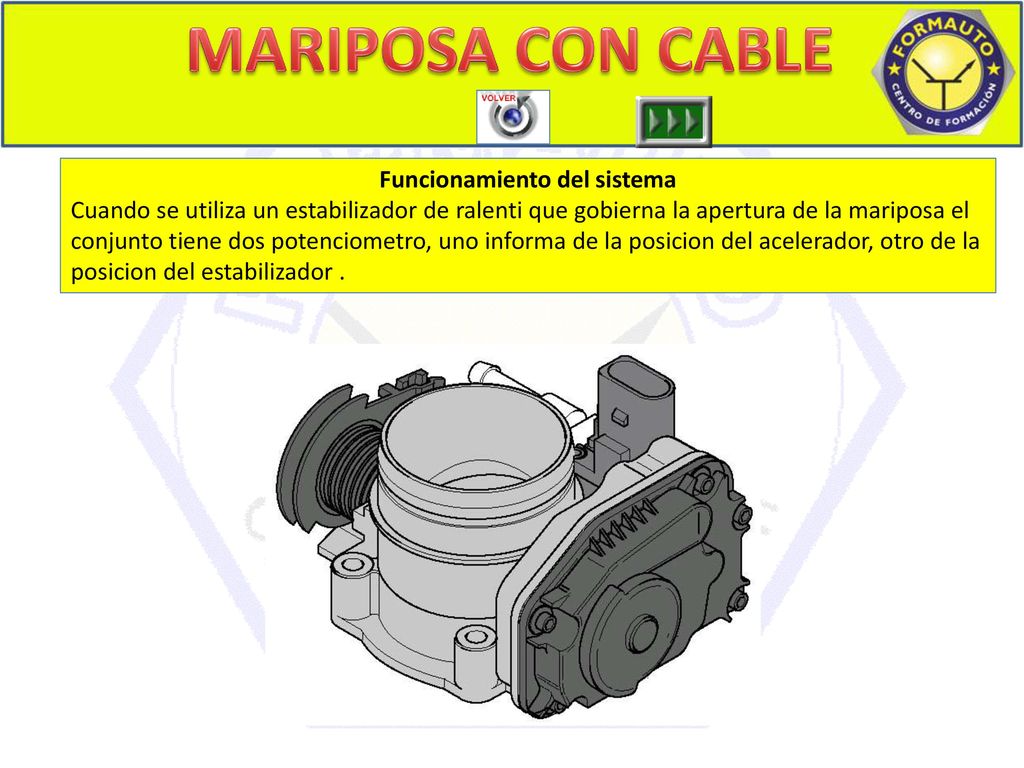

MARIPOSA CON CABLE CON CABLE 1 Funcionamiento del sistema Cuando se utiliza un estabilizador de ralenti que gobierna la apertura de la mariposa el conjunto tiene dos potenciometro, uno informa de la posicion del acelerador, otro de la posicion del estabilizador .

8 MARIPOSA CON CABLE CON CABLE 2

9 MICRO CONTACTO MARIPOSA SUELTA
MARIPOSA CON CABLE CON CABLE 3 Acelerador suelto Acelerador pisado MICRO CONTACTO MARIPOSA SUELTA Si el estabilizador de ralenti gobierna la apertura de la mariposa la UCE necesita conocer si el pedal de acelerador esta suelto, por lo cual se necesita un contactor de pedal suelto.
