1 Sensores y Transductores
Escuela Industrial Ernesto Bertelsen Temple. Fundación Diego Echeverría Castro. Sensores y Transductores Profesor: Luis Suárez Saa. Técnico de Nivel Medio en Electromecánica [DEC]. Técnico Universitario en Mecánica Automotriz [UTFSM]. Ingeniero en Mantenimiento Industrial [UTFSM]. Pos título en Pedagogía [PUCV] Magister en Gestión Organizacional [UV]. Mantenimiento. Prof. Ing. Luis Suárez

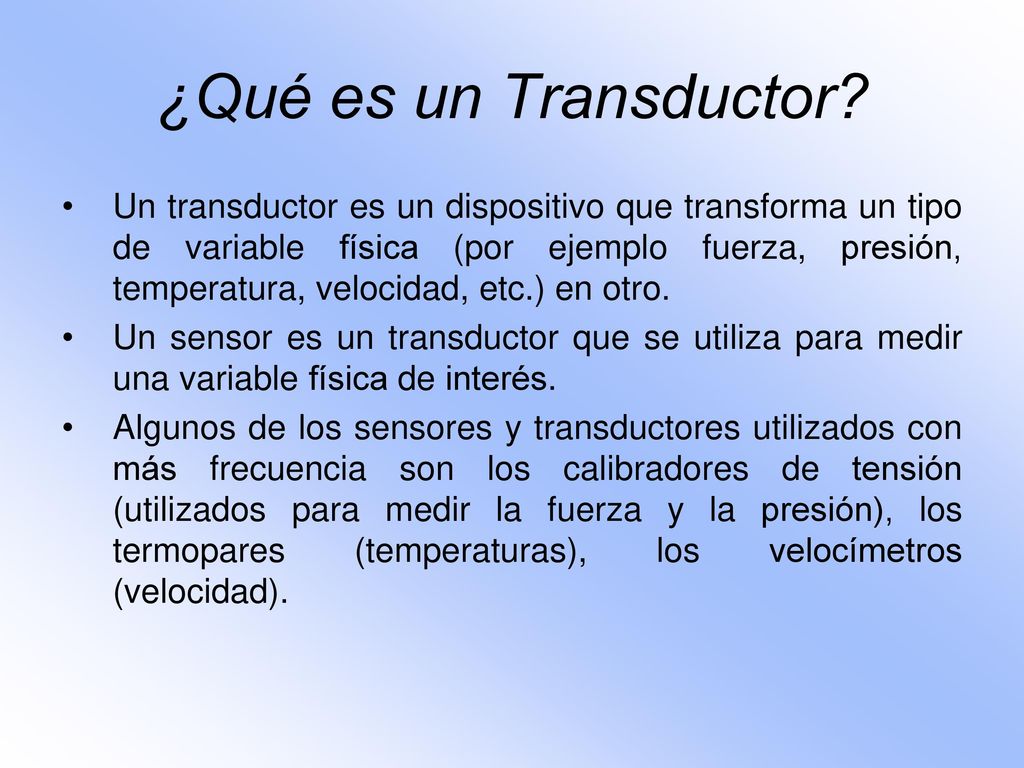

2 ¿Qué es un Transductor? Un transductor es un dispositivo que transforma un tipo de variable física (por ejemplo fuerza, presión, temperatura, velocidad, etc.) en otro. Un sensor es un transductor que se utiliza para medir una variable física de interés. Algunos de los sensores y transductores utilizados con más frecuencia son los calibradores de tensión (utilizados para medir la fuerza y la presión), los termopares (temperaturas), los velocímetros (velocidad).

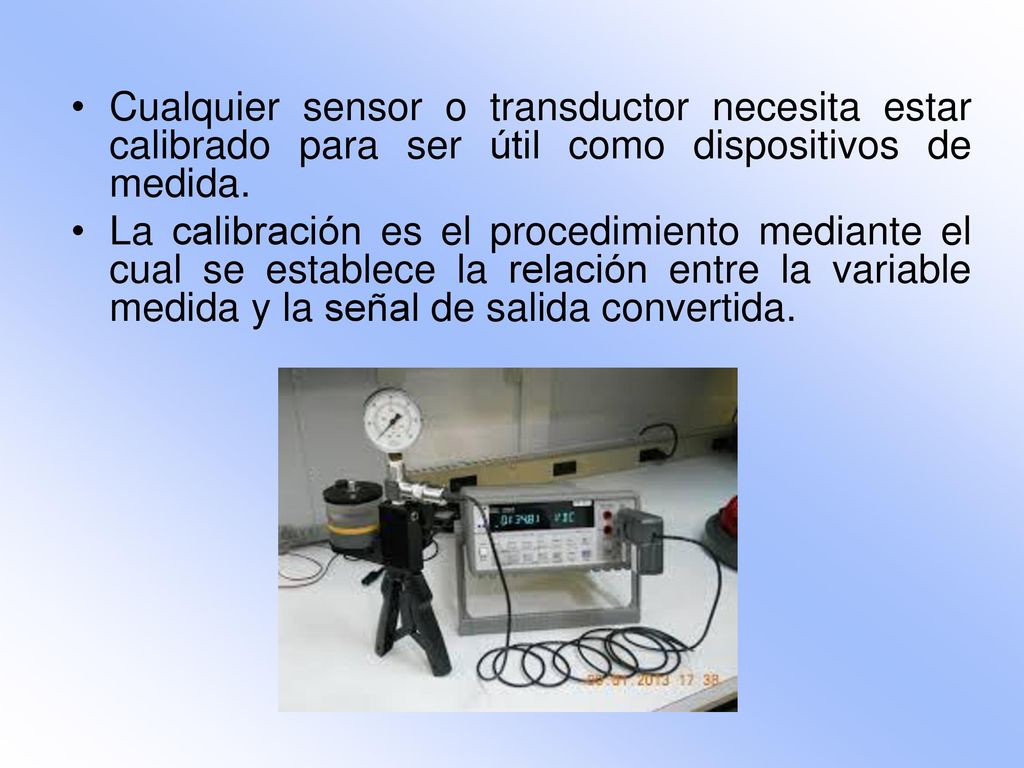

3 Cualquier sensor o transductor necesita estar calibrado para ser útil como dispositivos de medida.
La calibración es el procedimiento mediante el cual se establece la relación entre la variable medida y la señal de salida convertida.

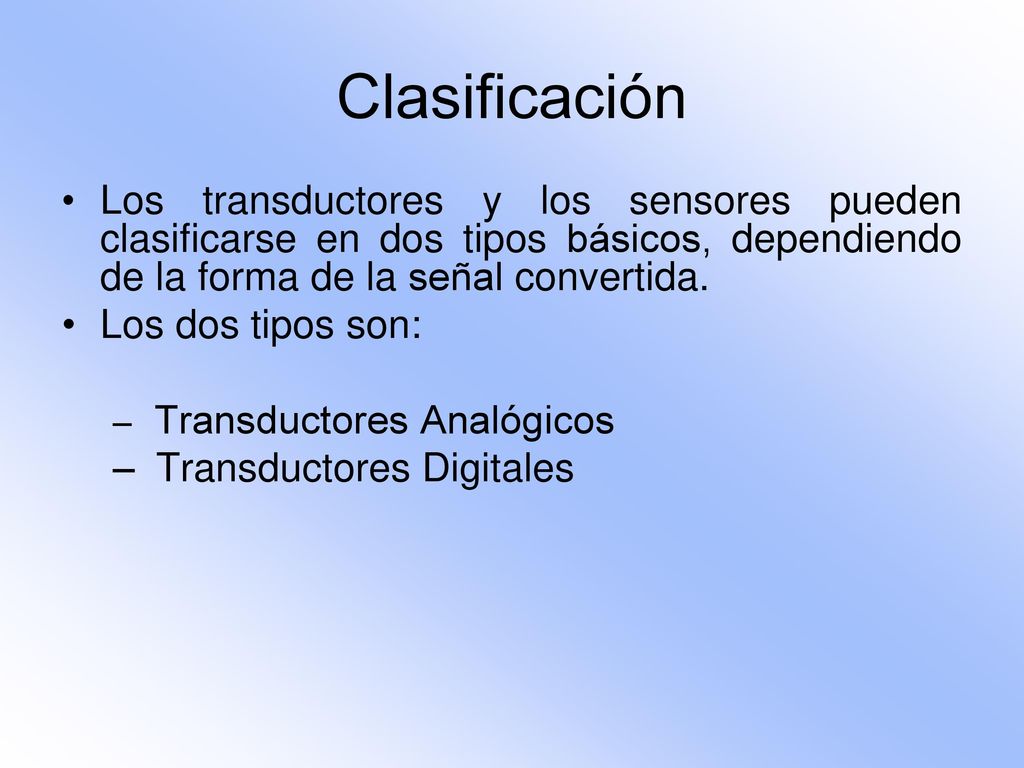

4 Clasificación Los transductores y los sensores pueden clasificarse en dos tipos básicos, dependiendo de la forma de la señal convertida. Los dos tipos son: Transductores Analógicos Transductores Digitales

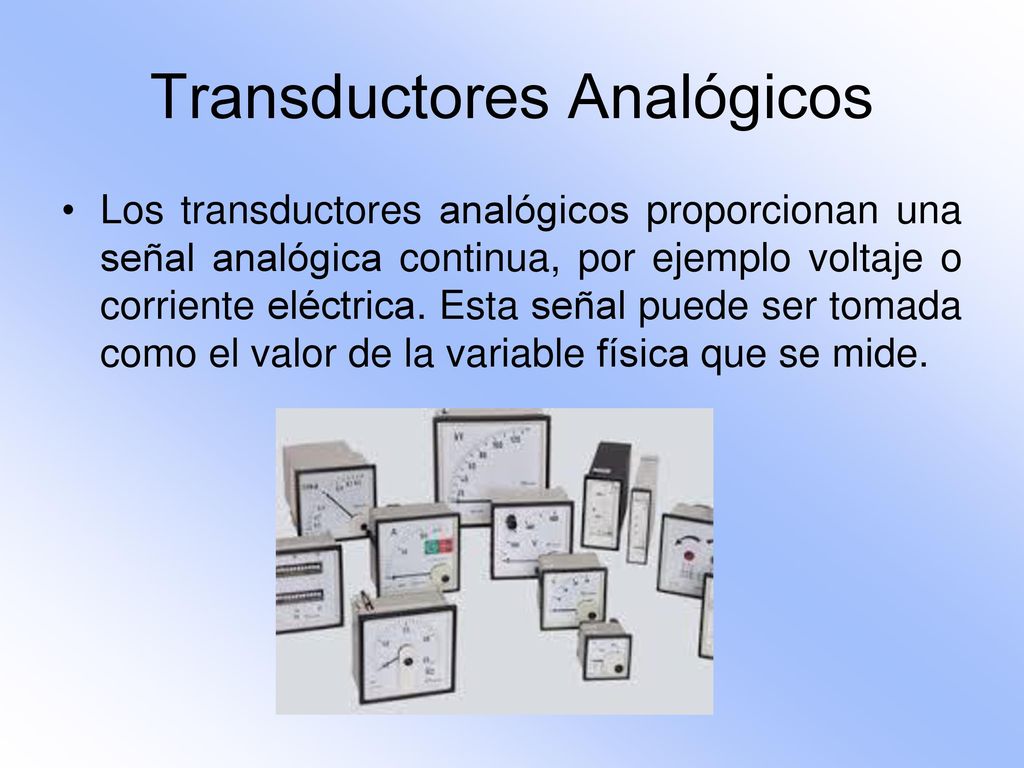

5 Transductores Analógicos
Los transductores analógicos proporcionan una señal analógica continua, por ejemplo voltaje o corriente eléctrica. Esta señal puede ser tomada como el valor de la variable física que se mide.

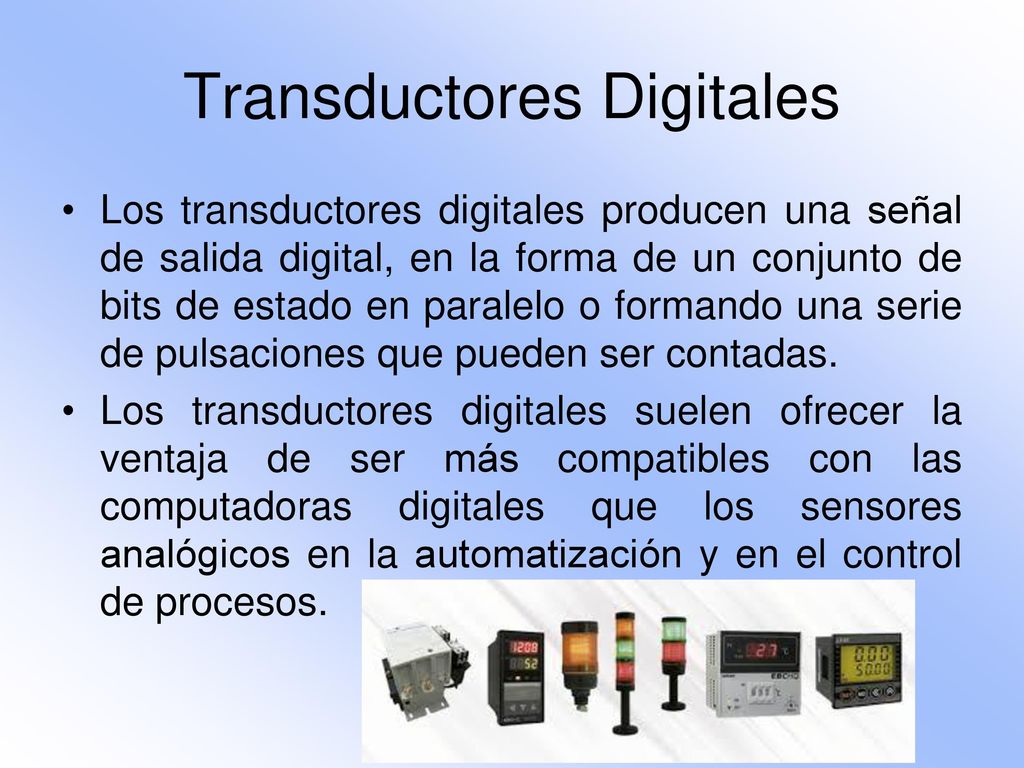

6 Transductores Digitales
Los transductores digitales producen una señal de salida digital, en la forma de un conjunto de bits de estado en paralelo o formando una serie de pulsaciones que pueden ser contadas. Los transductores digitales suelen ofrecer la ventaja de ser más compatibles con las computadoras digitales que los sensores analógicos en la automatización y en el control de procesos.

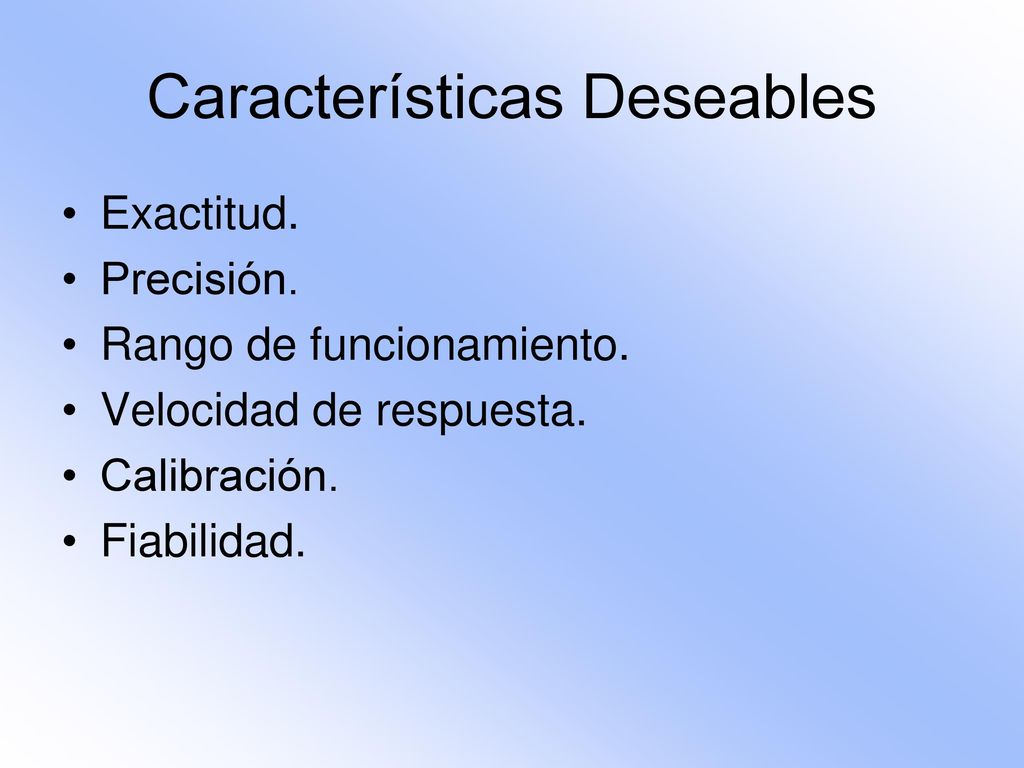

7 Características Deseables
Exactitud. Precisión. Rango de funcionamiento. Velocidad de respuesta. Calibración. Fiabilidad.

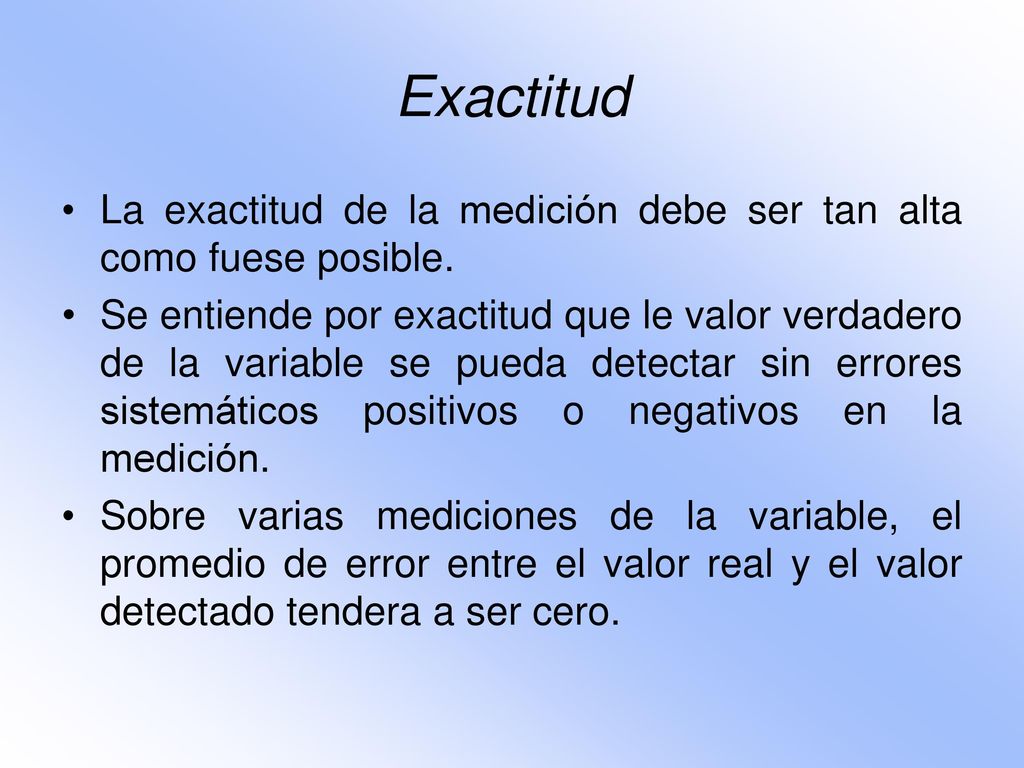

8 Exactitud La exactitud de la medición debe ser tan alta como fuese posible. Se entiende por exactitud que le valor verdadero de la variable se pueda detectar sin errores sistemáticos positivos o negativos en la medición. Sobre varias mediciones de la variable, el promedio de error entre el valor real y el valor detectado tendera a ser cero.

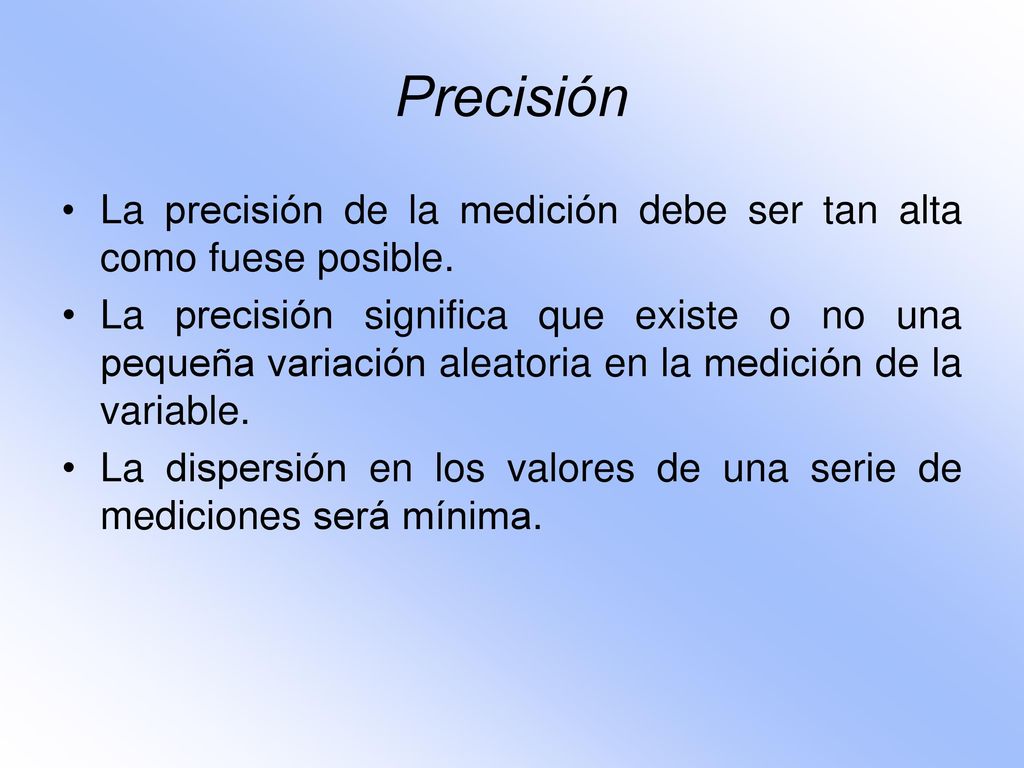

9 Precisión La precisión de la medición debe ser tan alta como fuese posible. La precisión significa que existe o no una pequeña variación aleatoria en la medición de la variable. La dispersión en los valores de una serie de mediciones será mínima.

10 Rango de Funcionamiento
El sensor debe tener un amplio rango de funcionamiento y debe ser exacto y preciso en todo el rango.

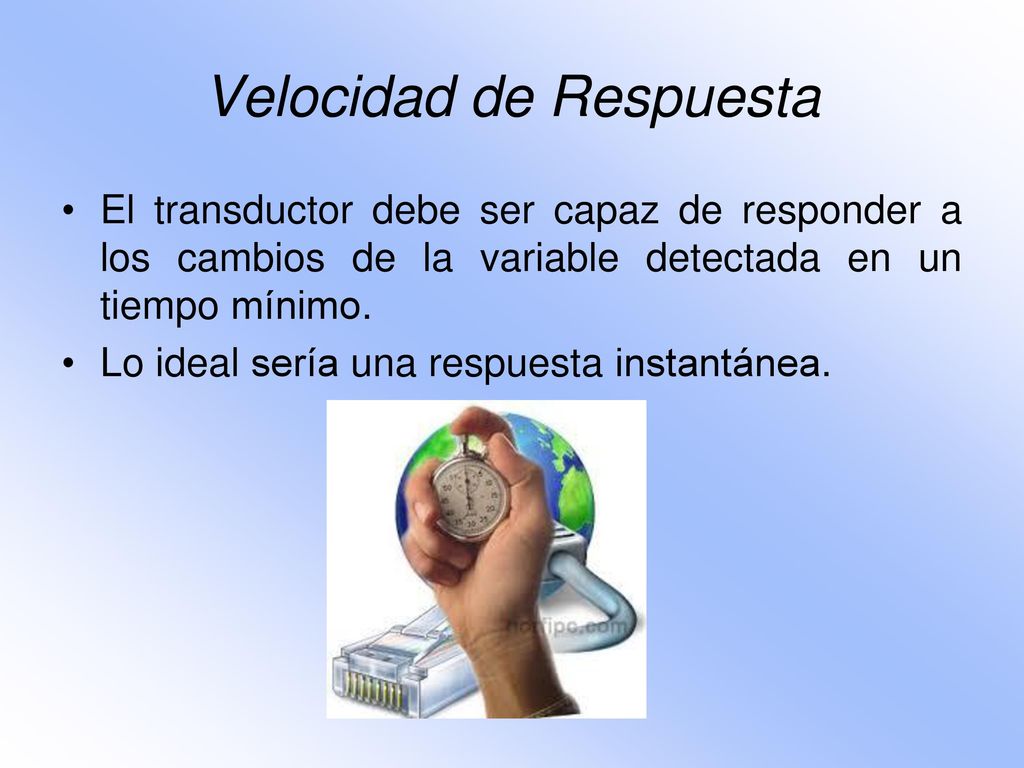

11 Velocidad de Respuesta
El transductor debe ser capaz de responder a los cambios de la variable detectada en un tiempo mínimo. Lo ideal sería una respuesta instantánea.

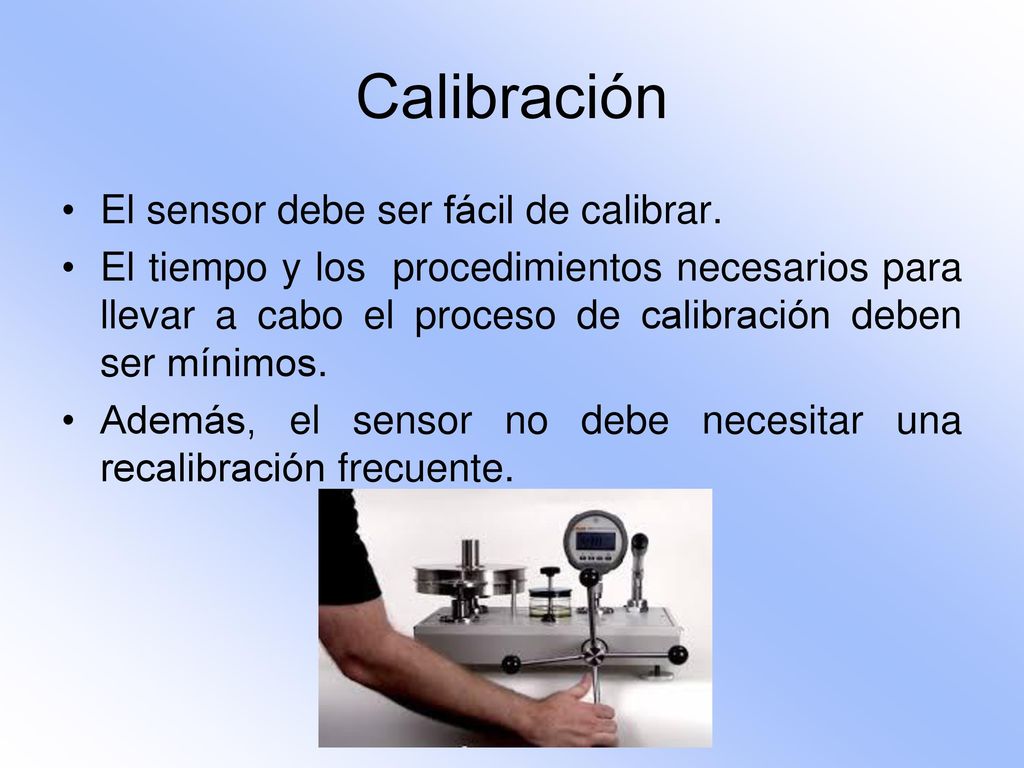

12 Calibración El sensor debe ser fácil de calibrar.
El tiempo y los procedimientos necesarios para llevar a cabo el proceso de calibración deben ser mínimos. Además, el sensor no debe necesitar una recalibración frecuente.

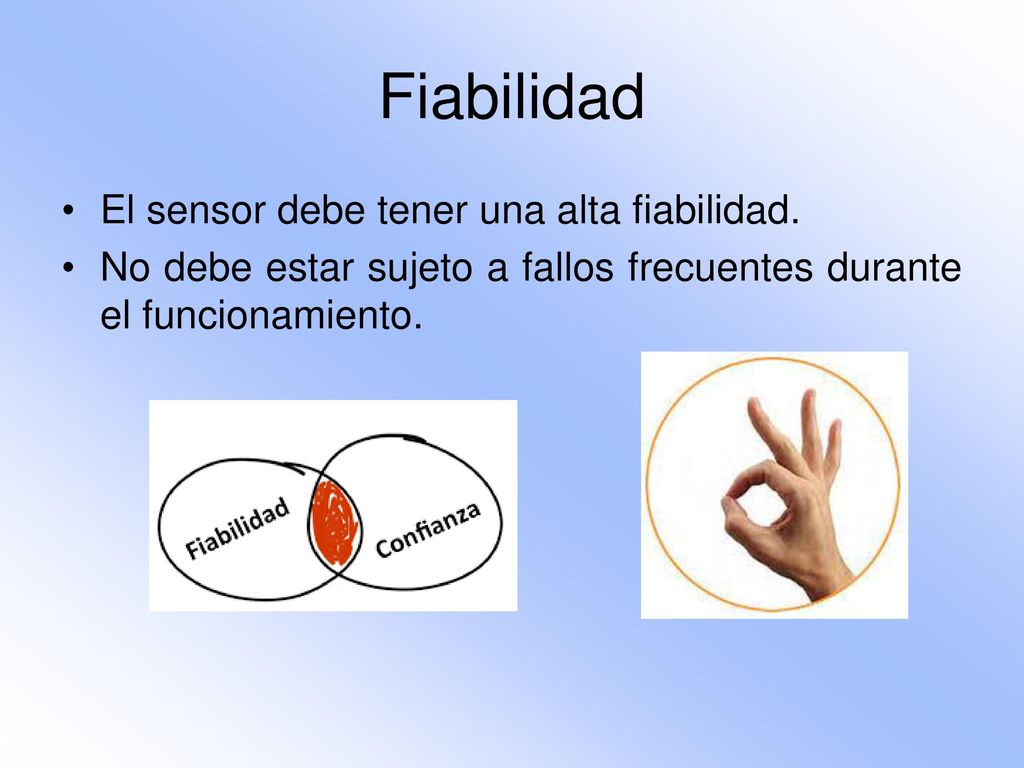

13 Fiabilidad El sensor debe tener una alta fiabilidad.
No debe estar sujeto a fallos frecuentes durante el funcionamiento.

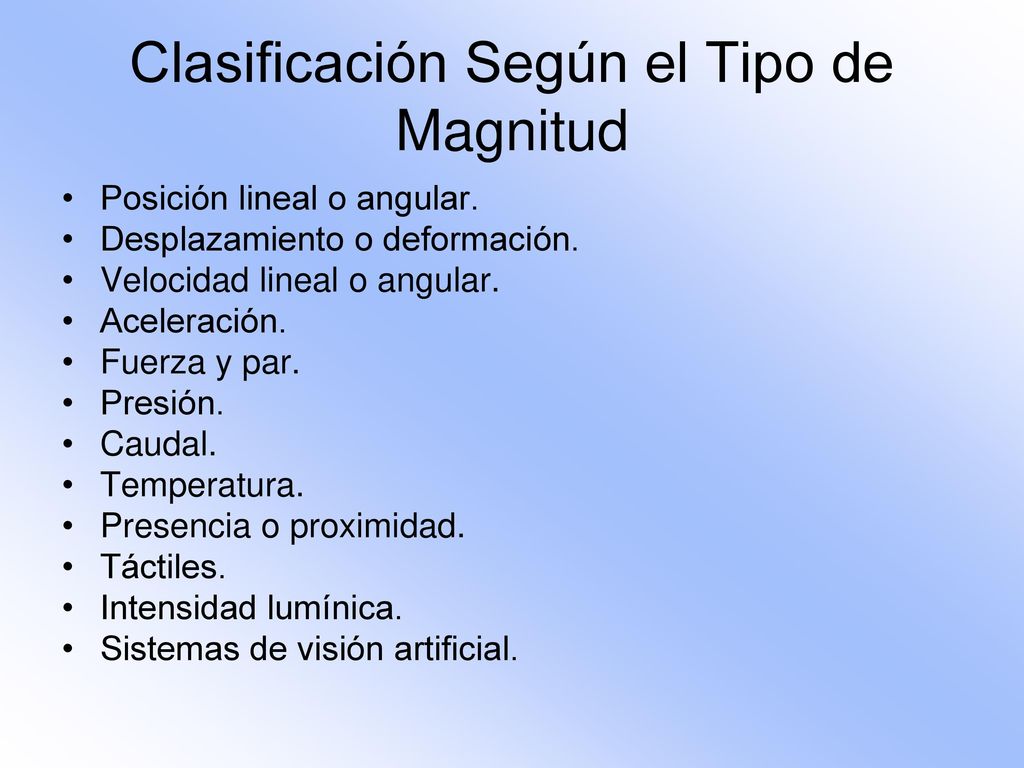

14 Clasificación Según el Tipo de Magnitud
Posición lineal o angular. Desplazamiento o deformación. Velocidad lineal o angular. Aceleración. Fuerza y par. Presión. Caudal. Temperatura. Presencia o proximidad. Táctiles. Intensidad lumínica. Sistemas de visión artificial.

15 Clasificación Según Principio de Funcionamiento
Contacto Interruptores de posición Táctiles Proximidad Inductivos Capacitivos Ultrasónicos Fotoeléctricos

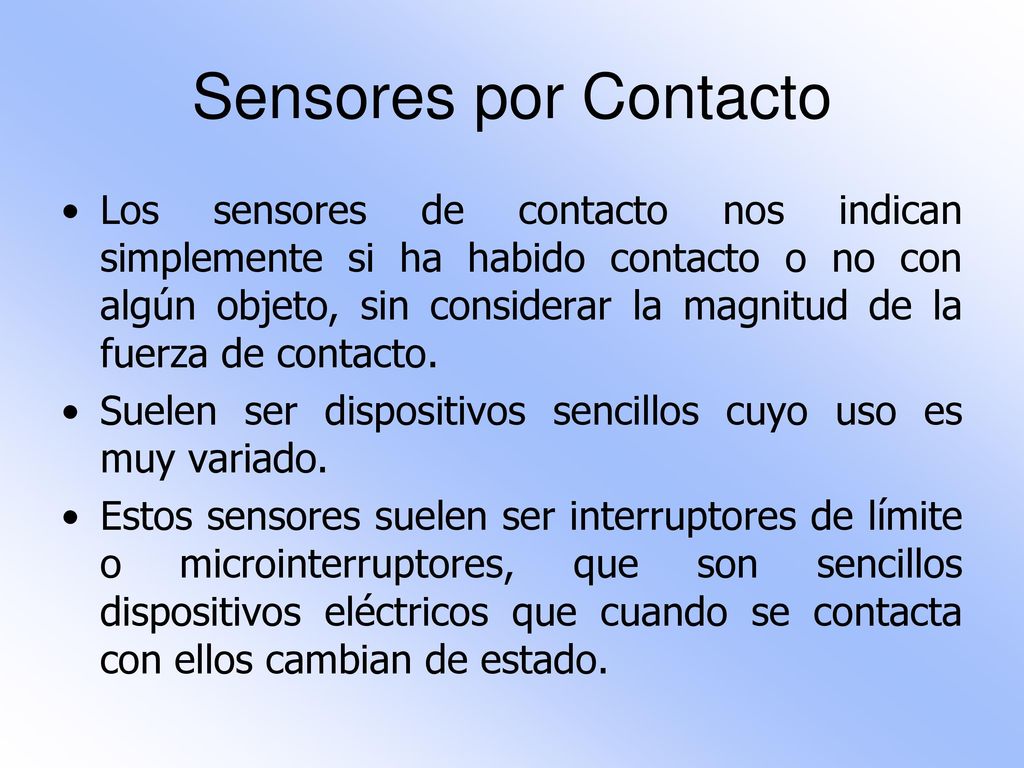

16 Sensores por Contacto Los sensores de contacto nos indican simplemente si ha habido contacto o no con algún objeto, sin considerar la magnitud de la fuerza de contacto. Suelen ser dispositivos sencillos cuyo uso es muy variado. Estos sensores suelen ser interruptores de límite o microinterruptores, que son sencillos dispositivos eléctricos que cuando se contacta con ellos cambian de estado.

17 Interruptores de Posición
El interruptor de posición o mas conocido como “Final de carrera” se usan para saber si una parte móvil de una máquina ha llegado a un punto.

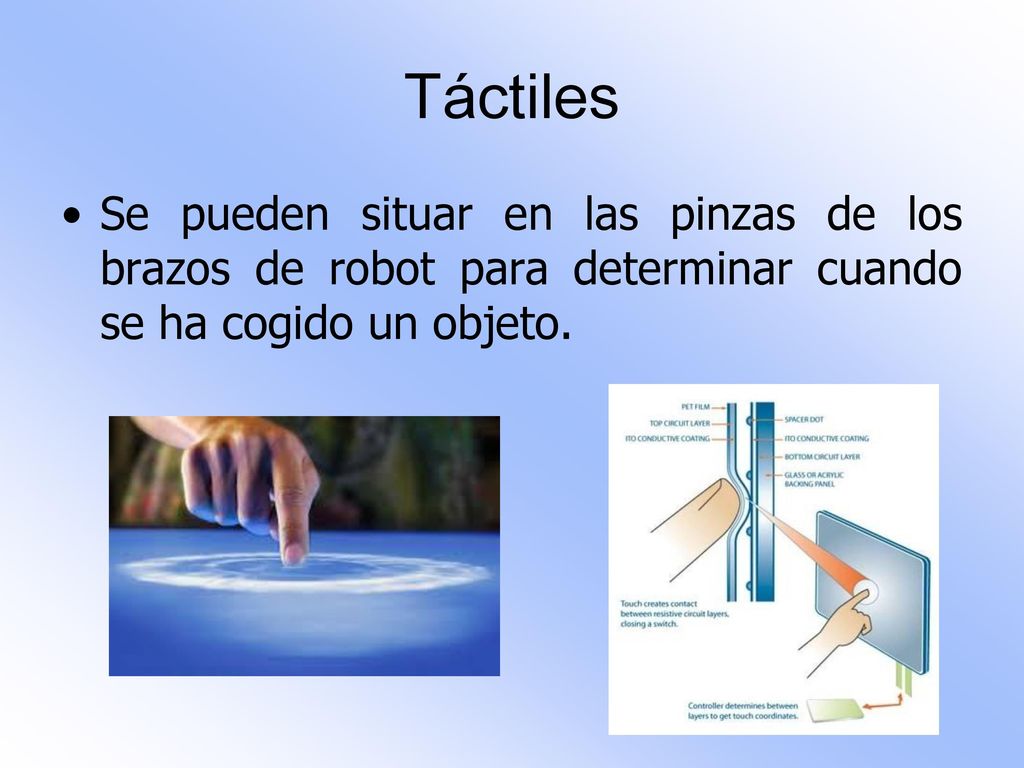

18 Táctiles Se pueden situar en las pinzas de los brazos de robot para determinar cuando se ha cogido un objeto.

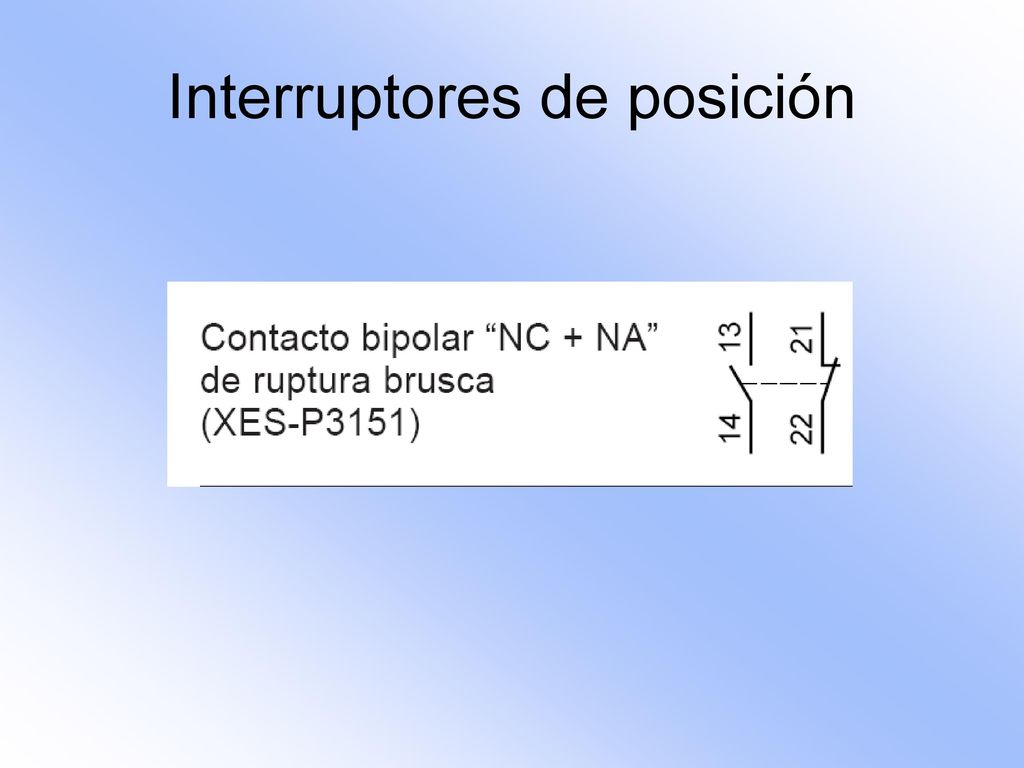

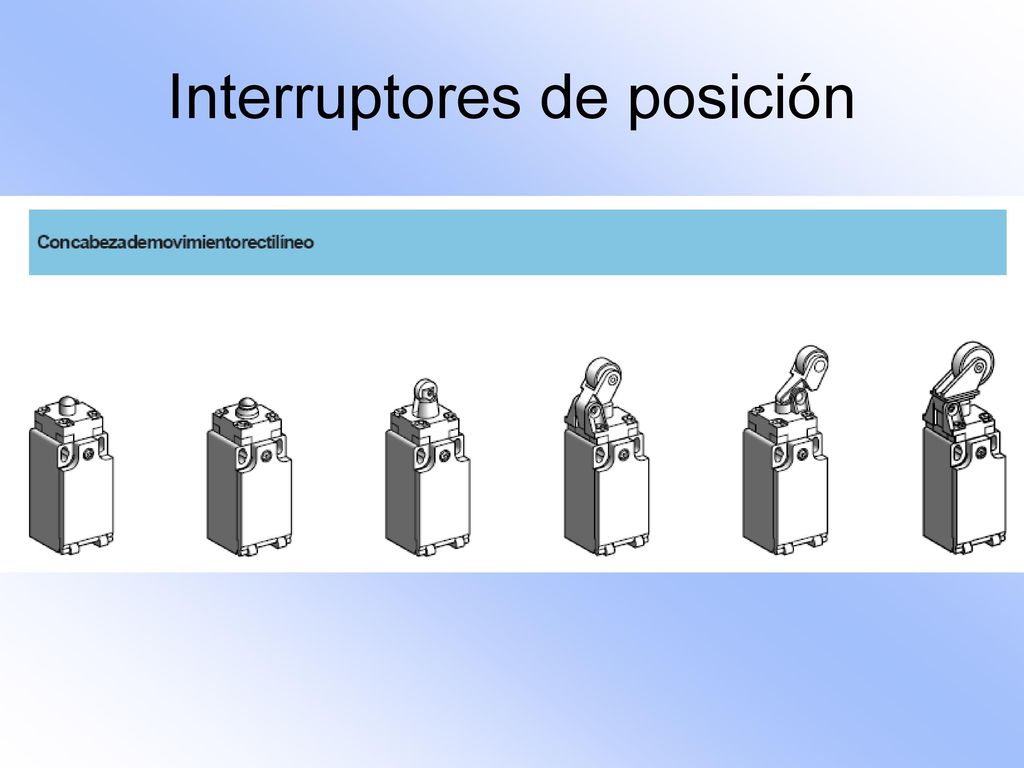

19 Interruptores de posición

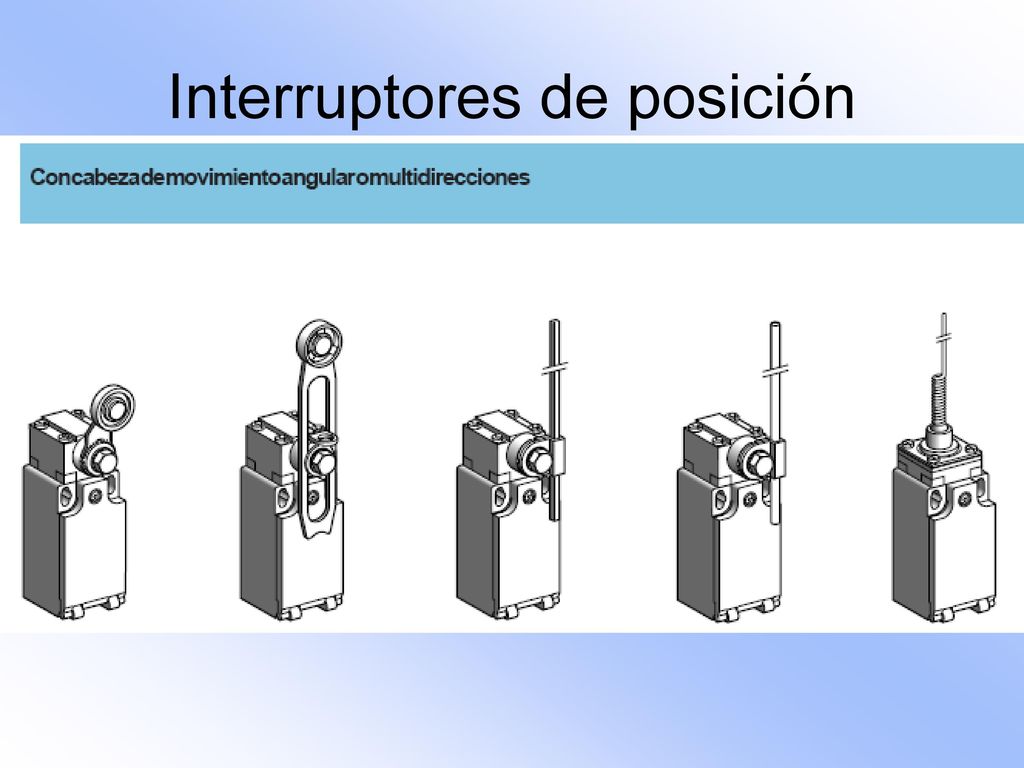

20 Interruptores de posición

21 Interruptores de posición

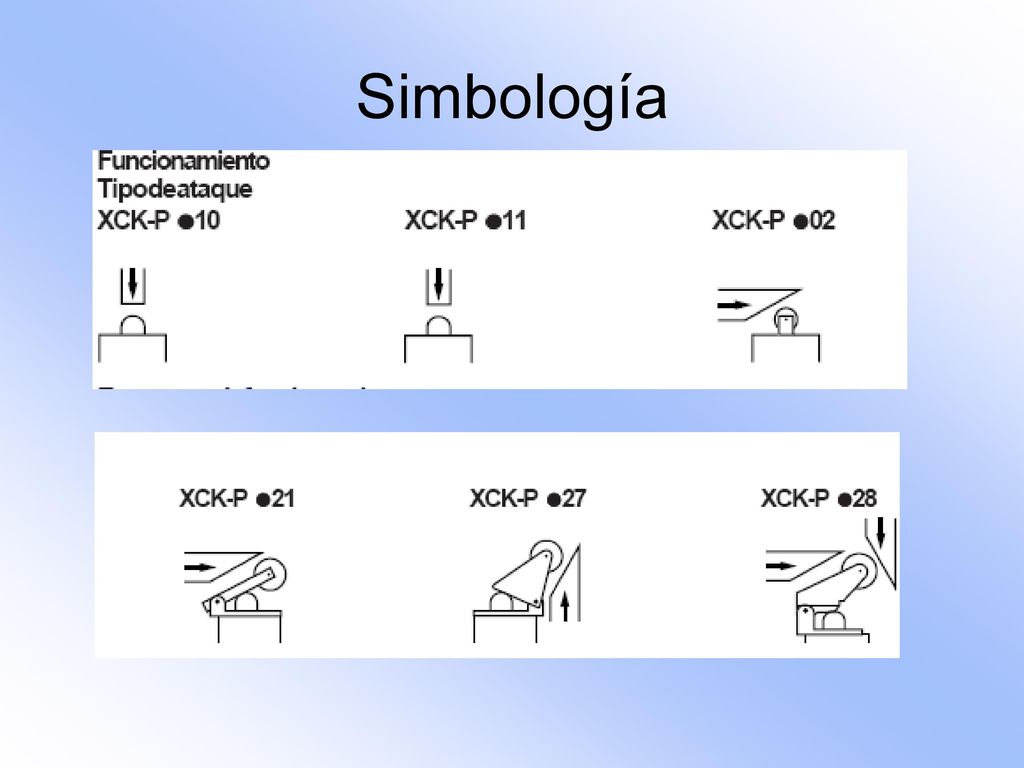

22 Simbología

23 Interruptores de posición

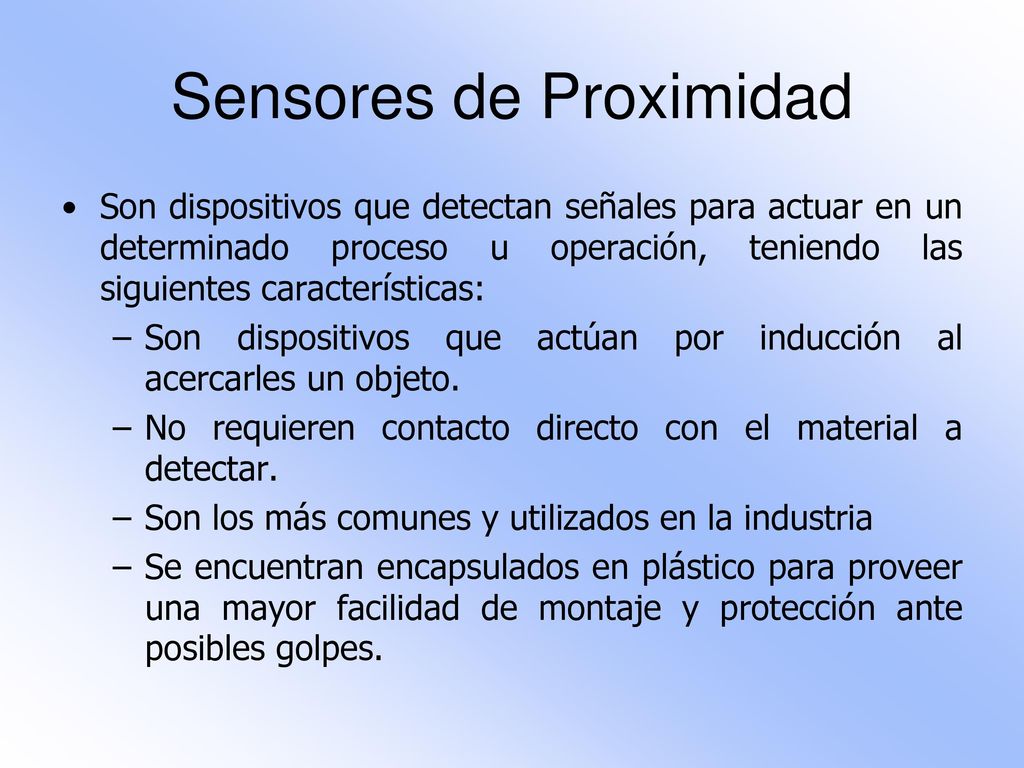

24 Sensores de Proximidad
Son dispositivos que detectan señales para actuar en un determinado proceso u operación, teniendo las siguientes características: Son dispositivos que actúan por inducción al acercarles un objeto. No requieren contacto directo con el material a detectar. Son los más comunes y utilizados en la industria Se encuentran encapsulados en plástico para proveer una mayor facilidad de montaje y protección ante posibles golpes.

25 Aplicaciones Control de cintas transportadoras.
Control de alta velocidad. Detección de movimiento. Conteo de piezas. Sensado de aberturas en sistemas de seguridad y alarma. Sistemas de control como finales de carrera. (PLC´s). Sensor óptico.

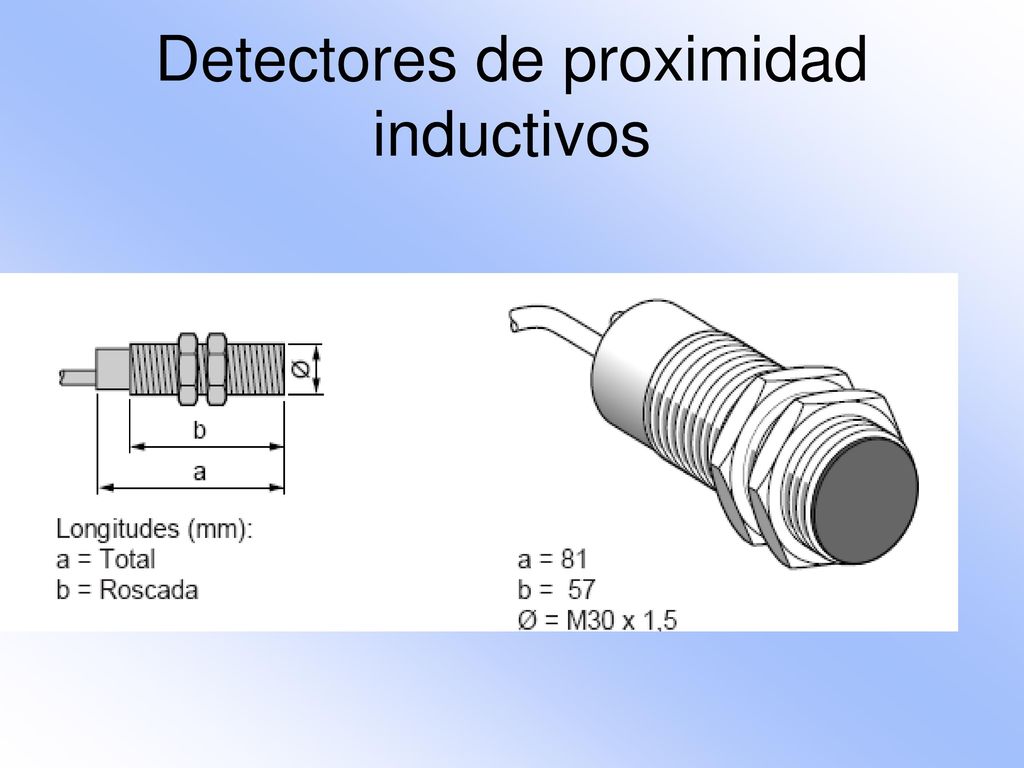

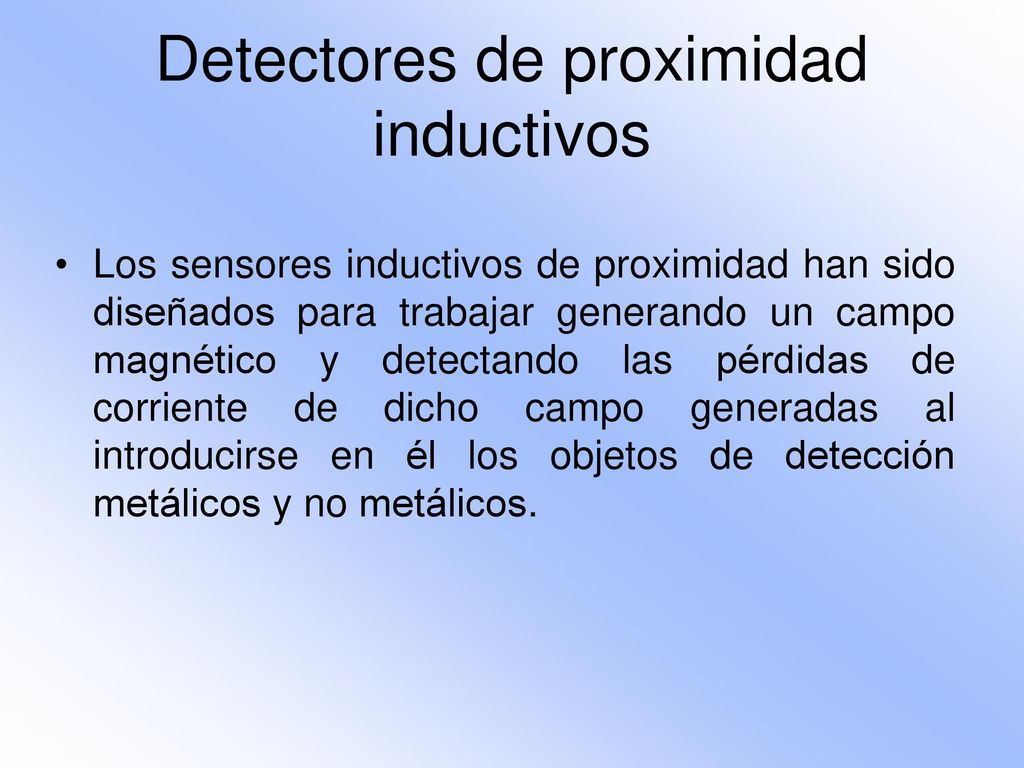

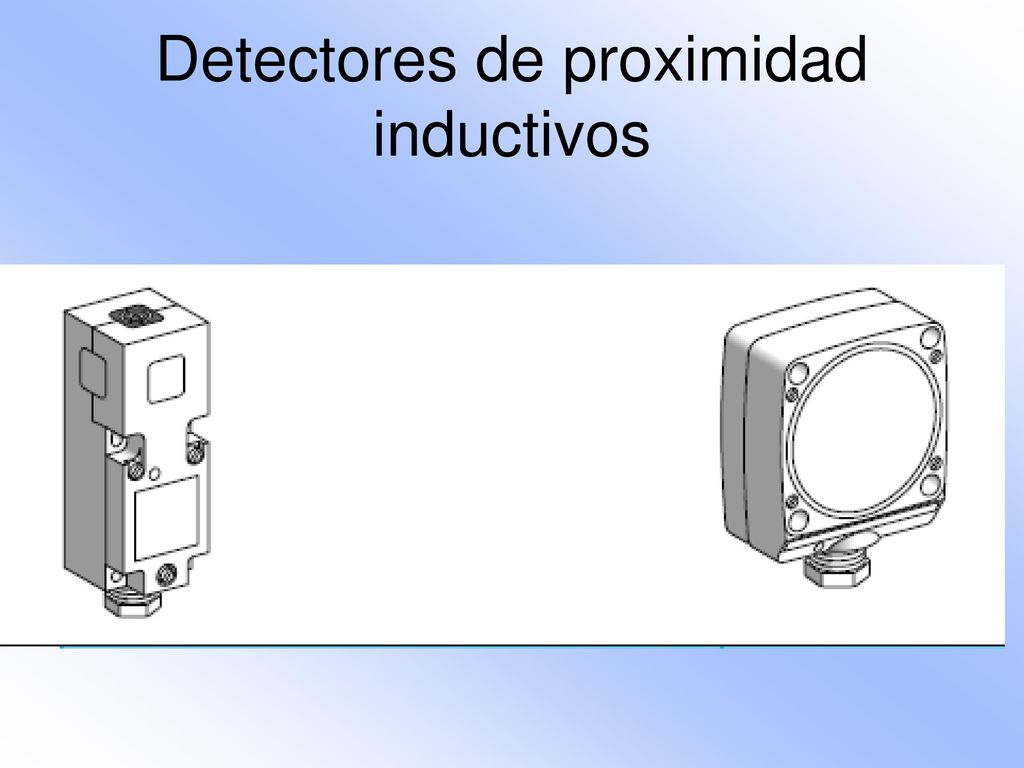

26 Detectores de proximidad inductivos
Los sensores inductivos de proximidad han sido diseñados para trabajar generando un campo magnético y detectando las pérdidas de corriente de dicho campo generadas al introducirse en él los objetos de detección metálicos y no metálicos.

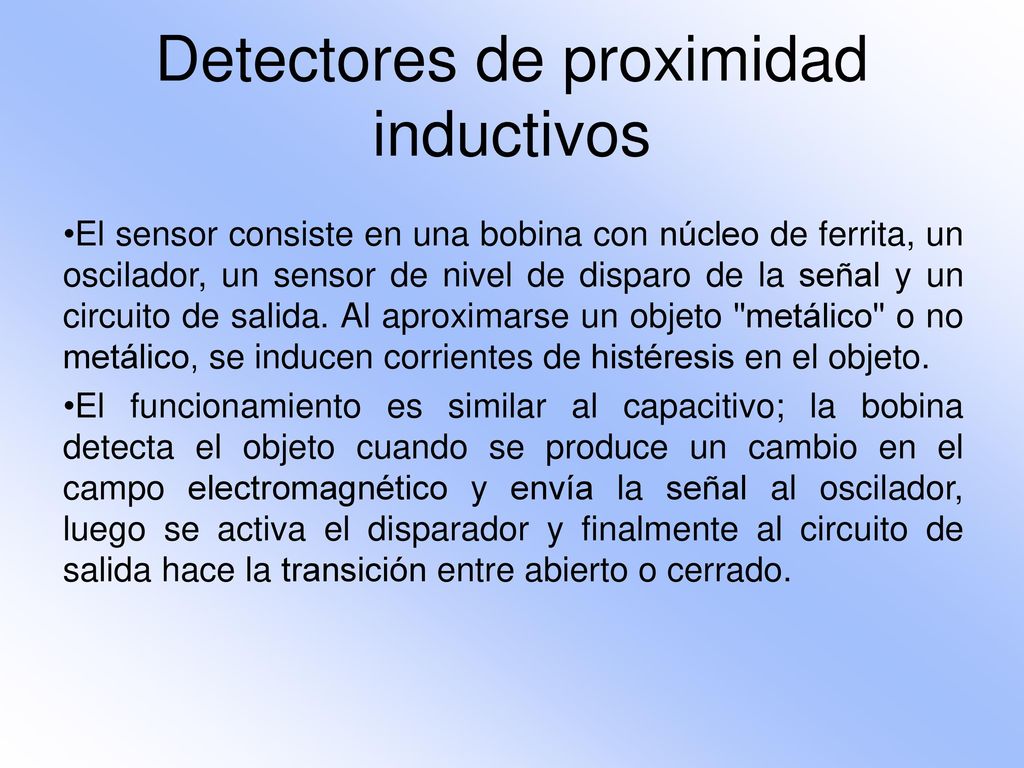

27 Detectores de proximidad inductivos
El sensor consiste en una bobina con núcleo de ferrita, un oscilador, un sensor de nivel de disparo de la señal y un circuito de salida. Al aproximarse un objeto "metálico" o no metálico, se inducen corrientes de histéresis en el objeto. El funcionamiento es similar al capacitivo; la bobina detecta el objeto cuando se produce un cambio en el campo electromagnético y envía la señal al oscilador, luego se activa el disparador y finalmente al circuito de salida hace la transición entre abierto o cerrado.

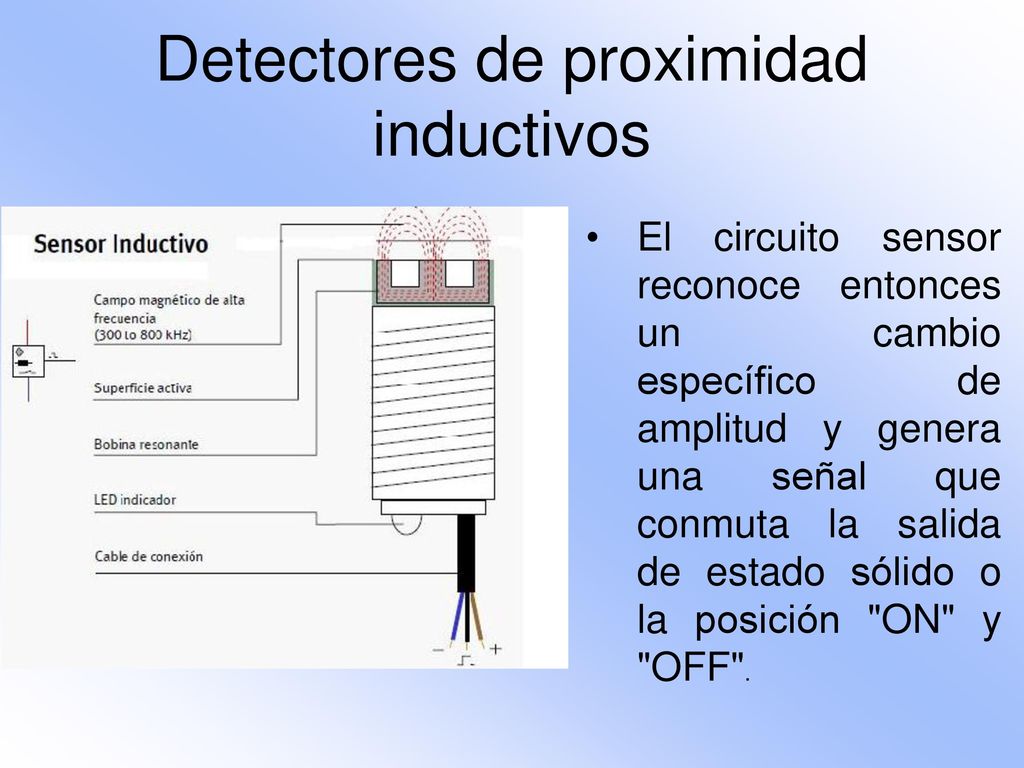

28 Detectores de proximidad inductivos
El circuito sensor reconoce entonces un cambio específico de amplitud y genera una señal que conmuta la salida de estado sólido o la posición "ON" y "OFF".

29 Detectores de proximidad inductivos

30 Detectores de proximidad inductivos

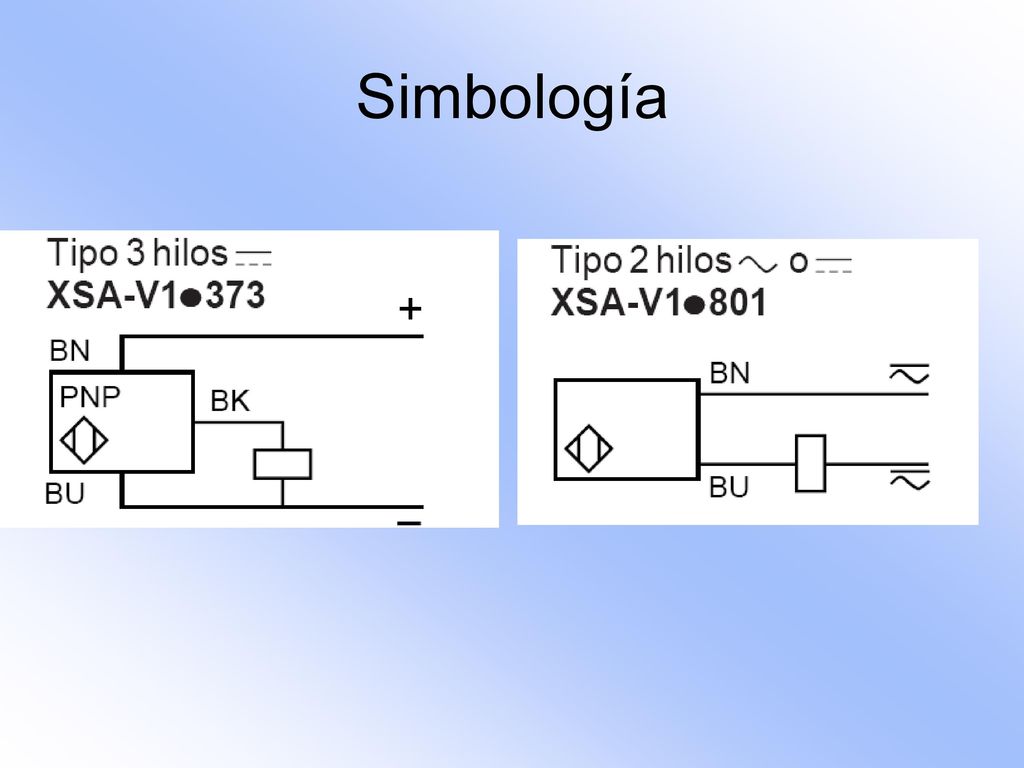

31 Simbología

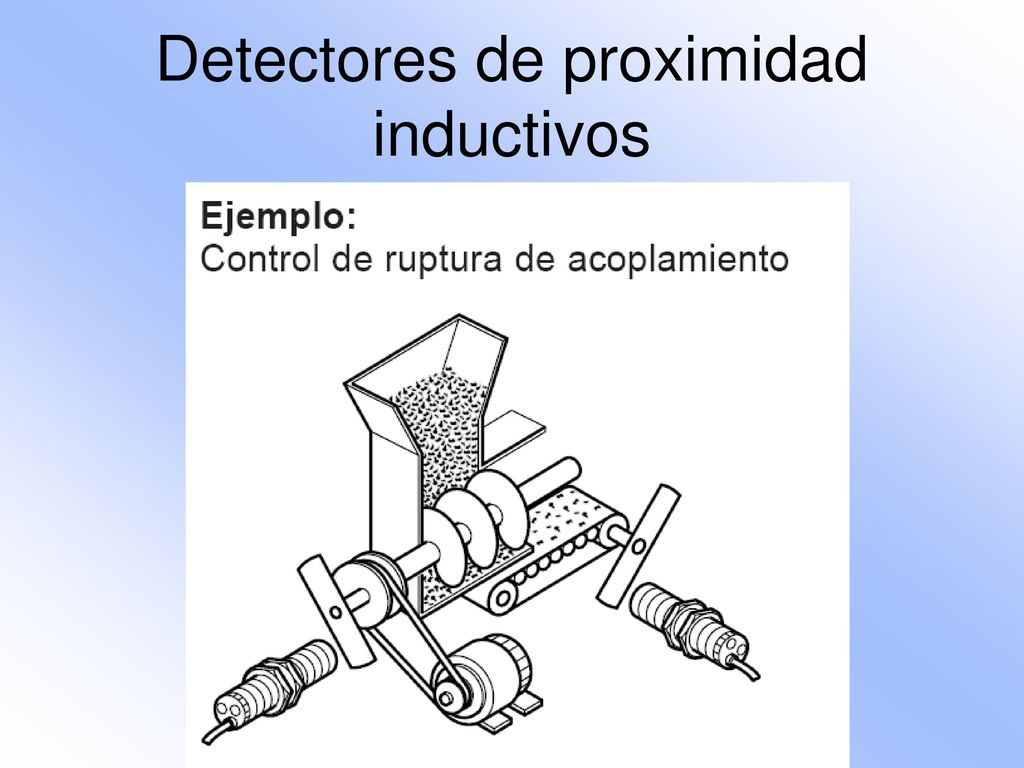

32 Detectores de proximidad inductivos

33 Detectores de proximidad inductivos

34 Detectores de proximidad inductivos

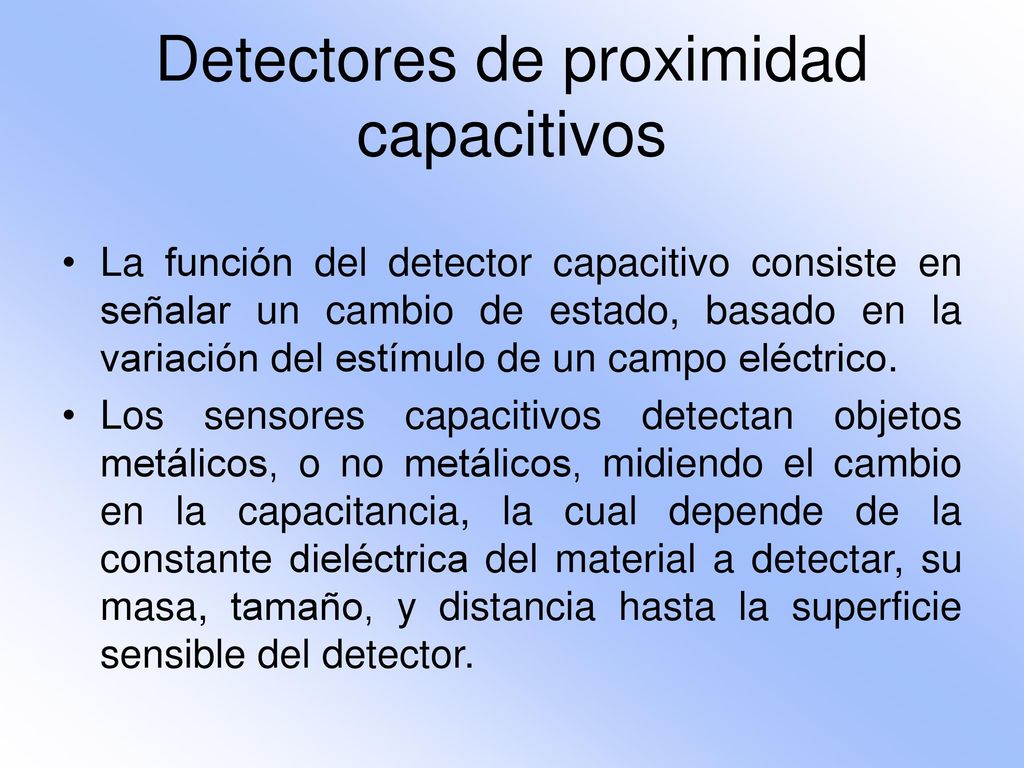

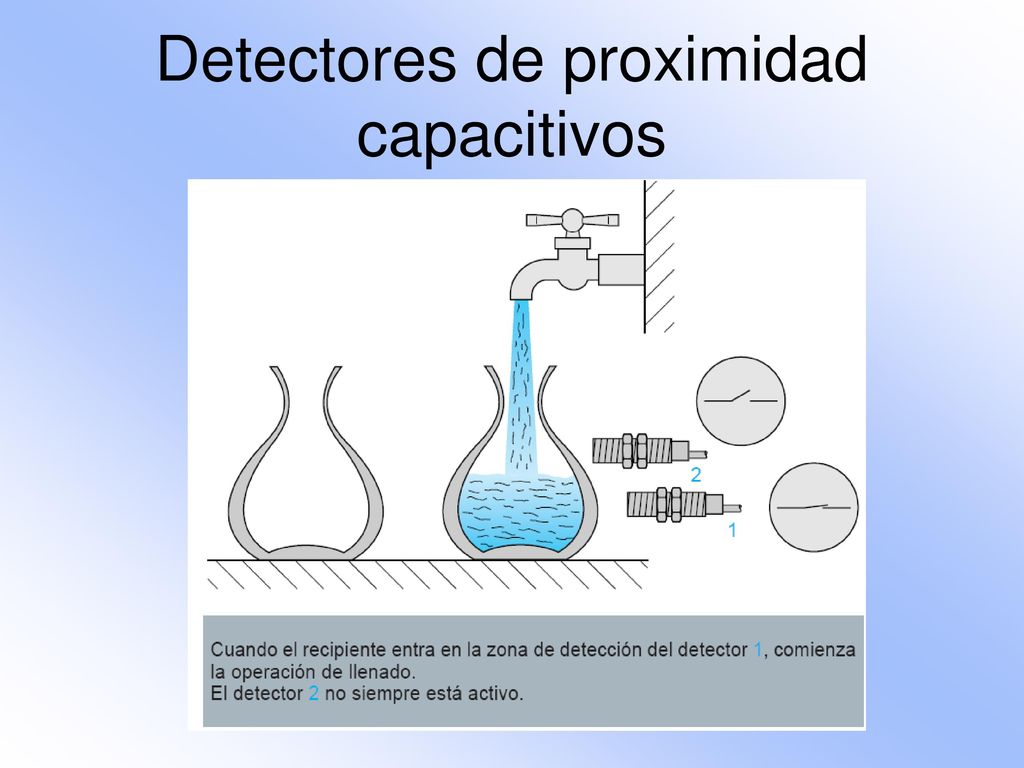

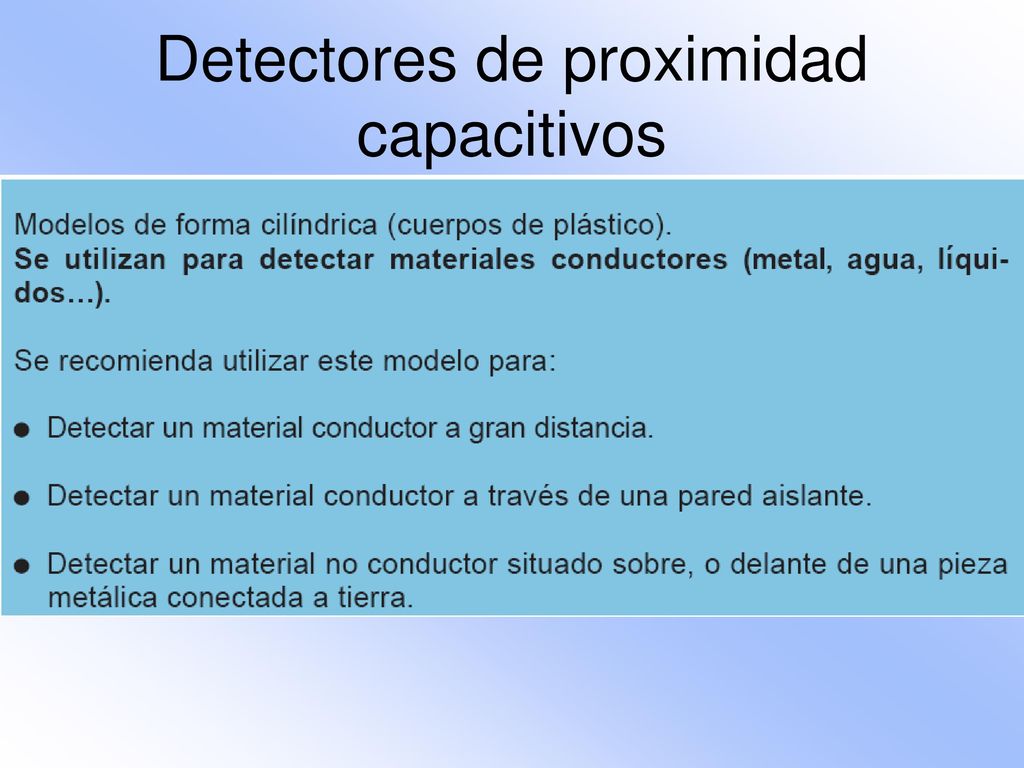

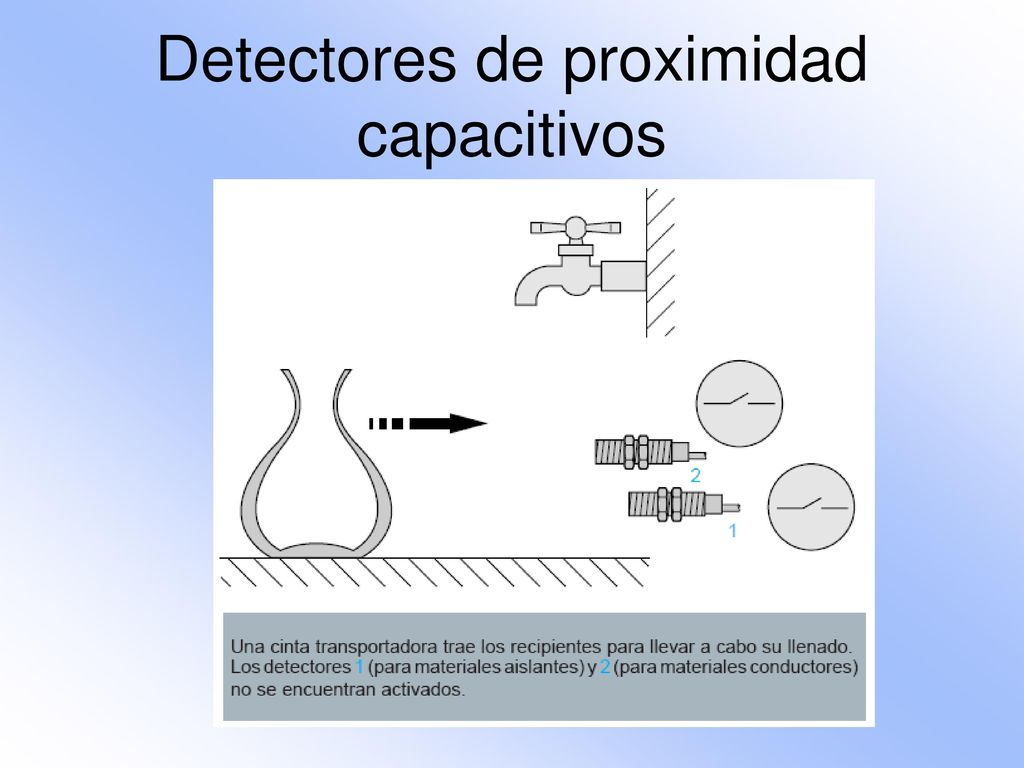

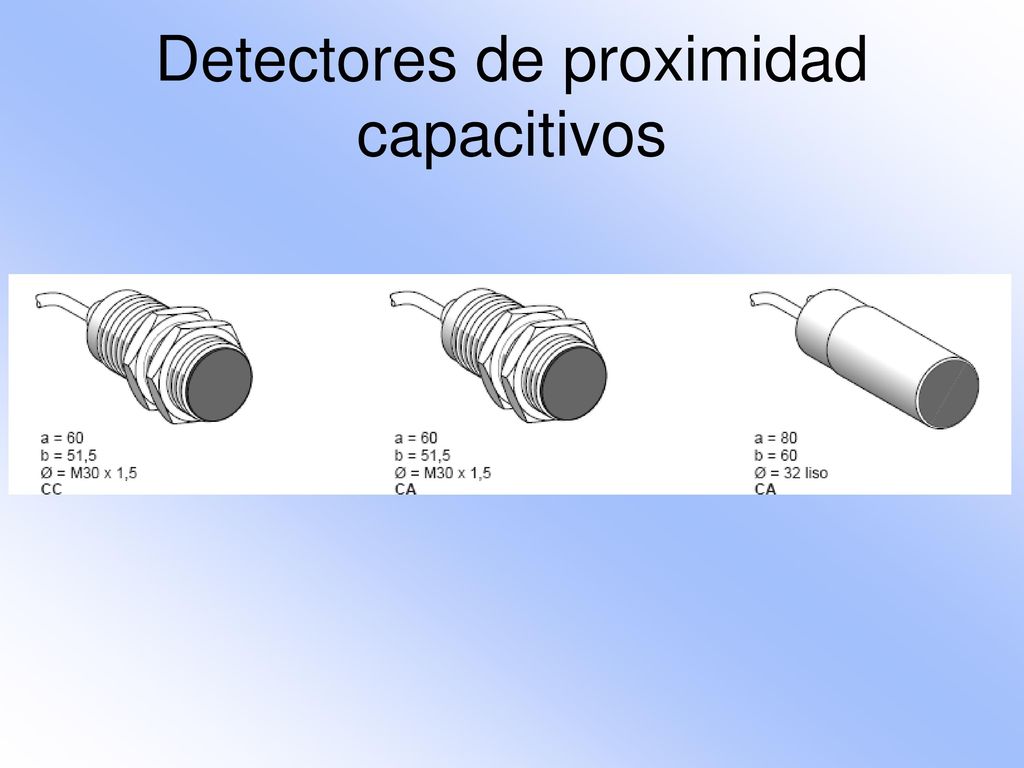

35 Detectores de proximidad capacitivos
La función del detector capacitivo consiste en señalar un cambio de estado, basado en la variación del estímulo de un campo eléctrico. Los sensores capacitivos detectan objetos metálicos, o no metálicos, midiendo el cambio en la capacitancia, la cual depende de la constante dieléctrica del material a detectar, su masa, tamaño, y distancia hasta la superficie sensible del detector.

36 Detectores de proximidad capacitivos

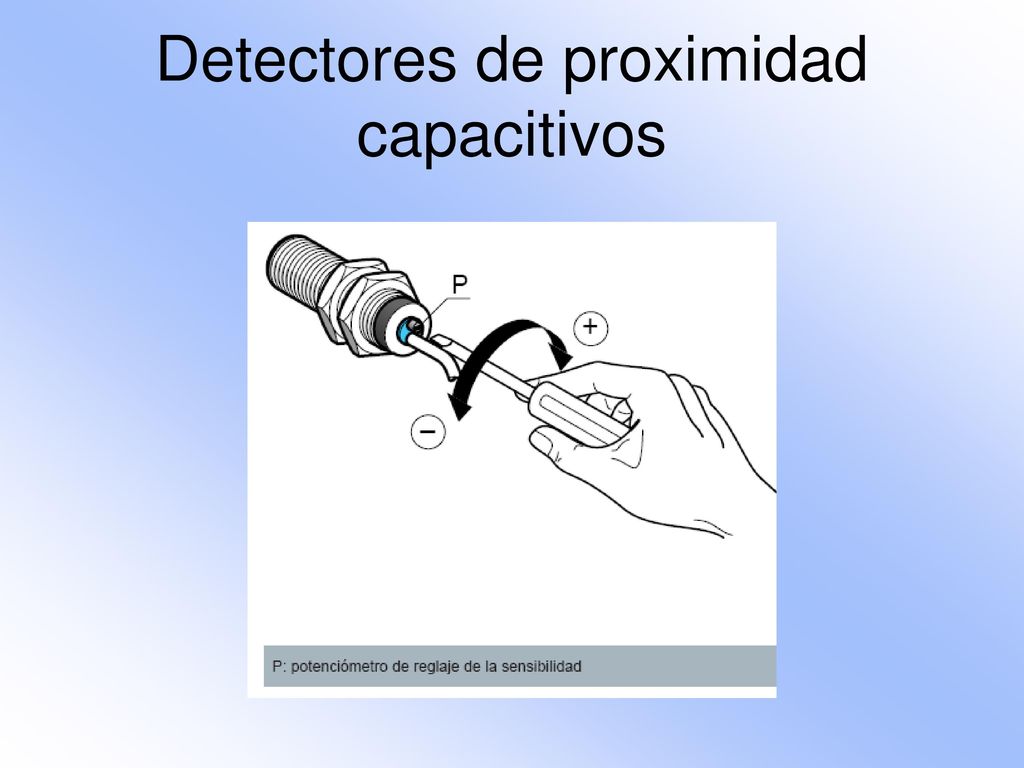

La distancia de actuación en determinados materiales, pueden por ello, regularse mediante el potenciómetro. Los detectores capacitivos están construidos en base a un oscilador RC. Debido a la influencia del objeto a detectar, y del cambio de capacitancia.

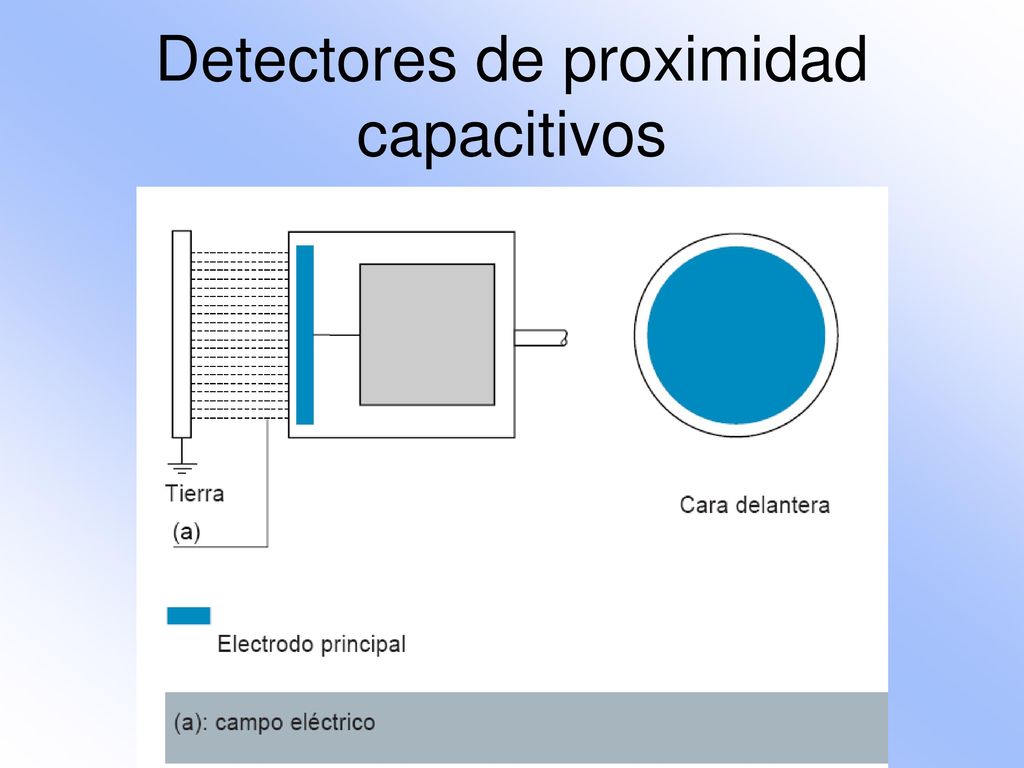

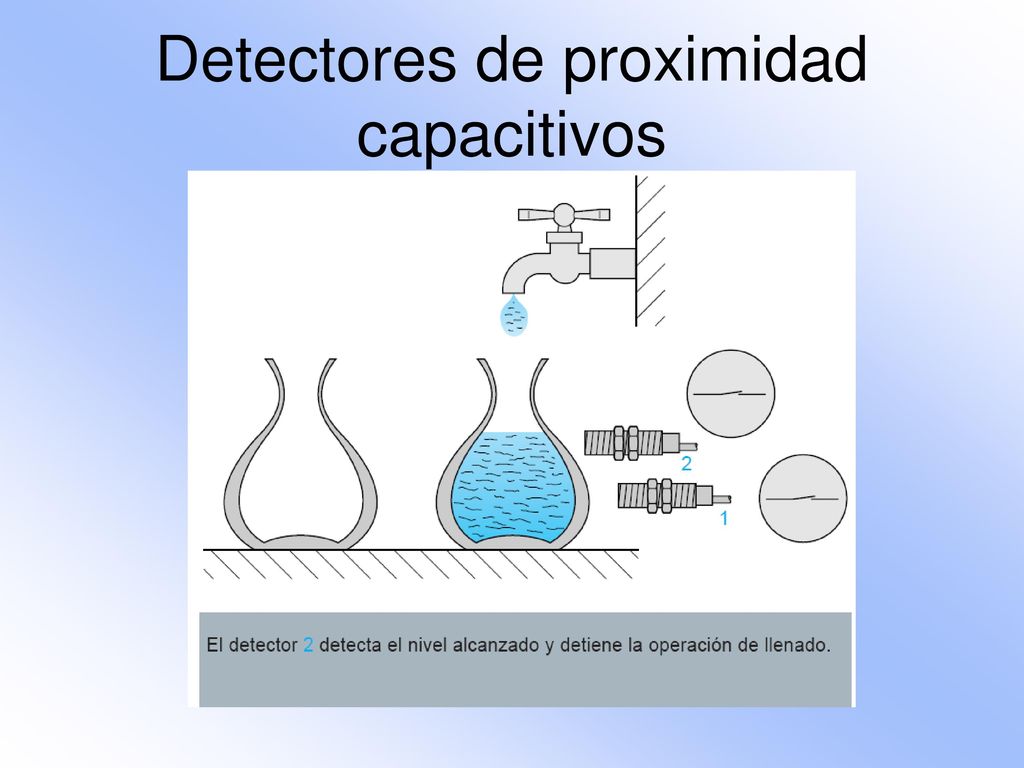

37 Detectores de proximidad capacitivos

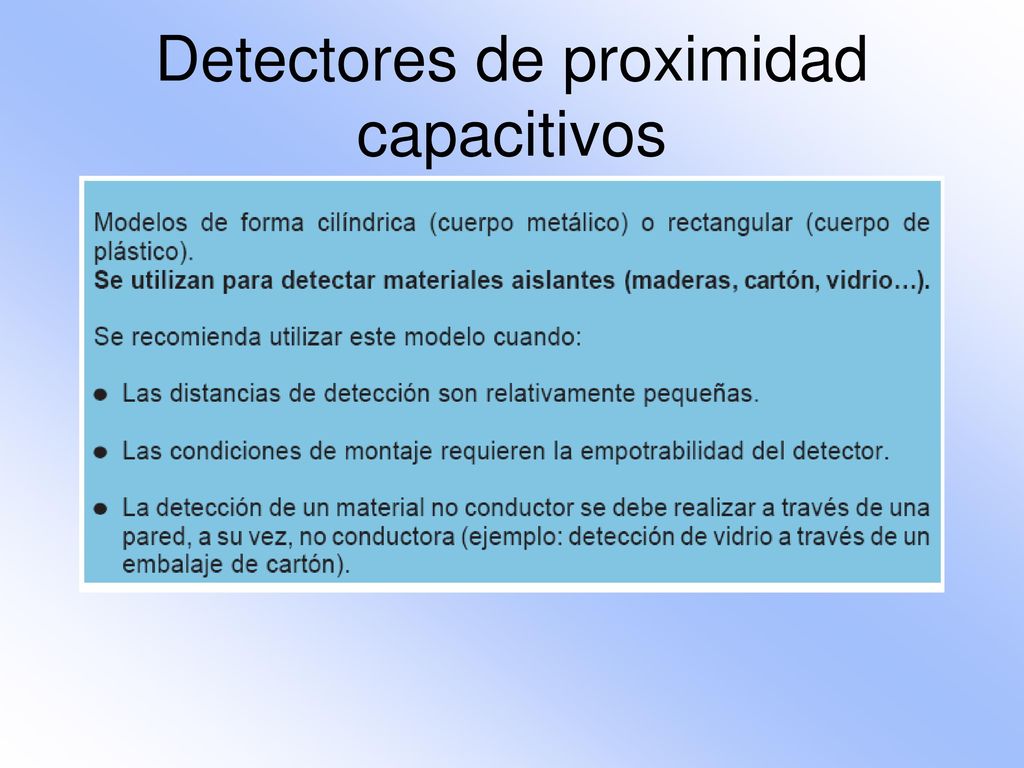

38 Detectores de proximidad capacitivos

39 Detectores de proximidad capacitivos

40 Detectores de proximidad capacitivos

41 Detectores de proximidad capacitivos

42 Detectores de proximidad capacitivos

43 Detectores de proximidad capacitivos

44 Detectores de proximidad capacitivos

45 Detectores de proximidad capacitivos

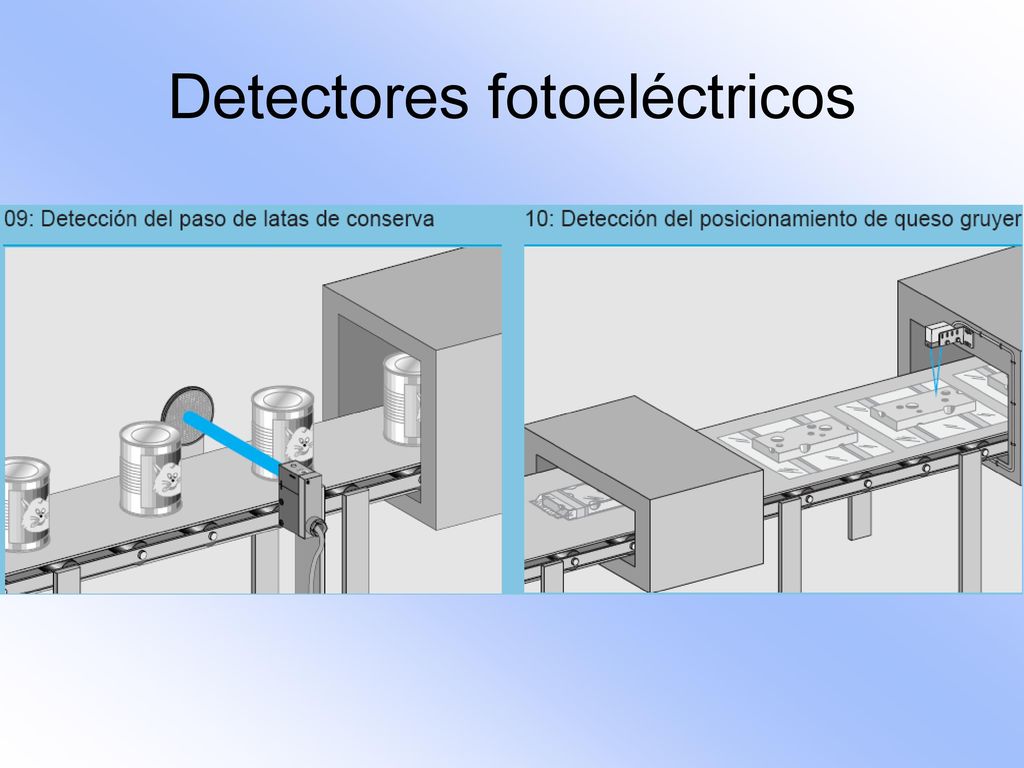

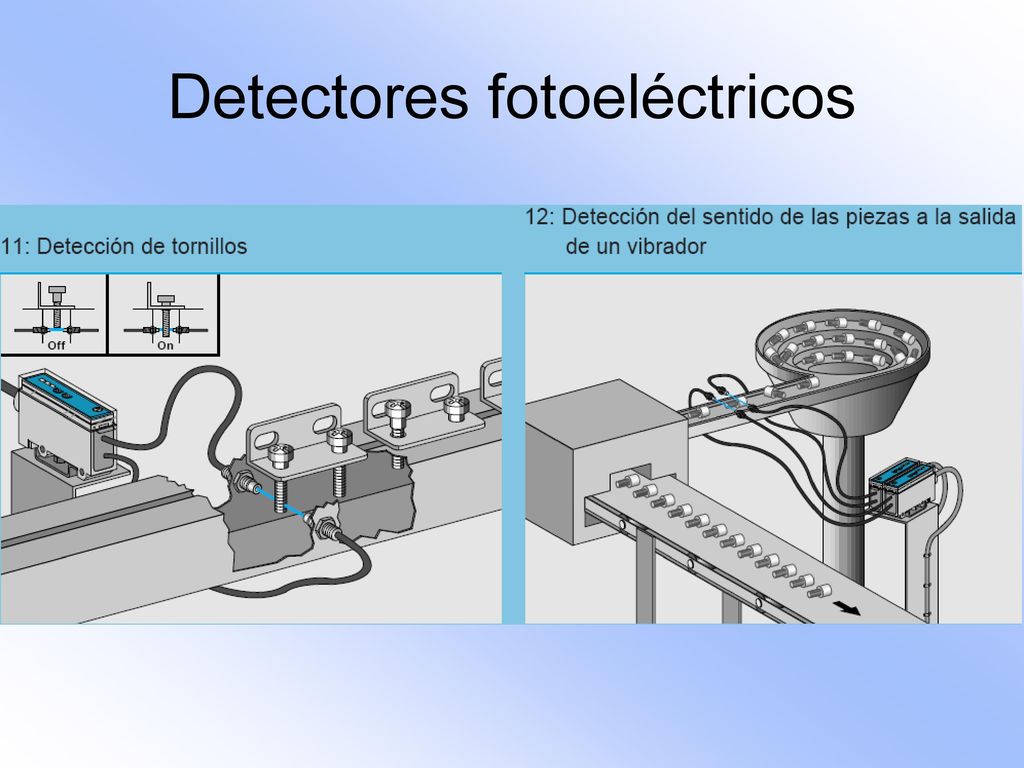

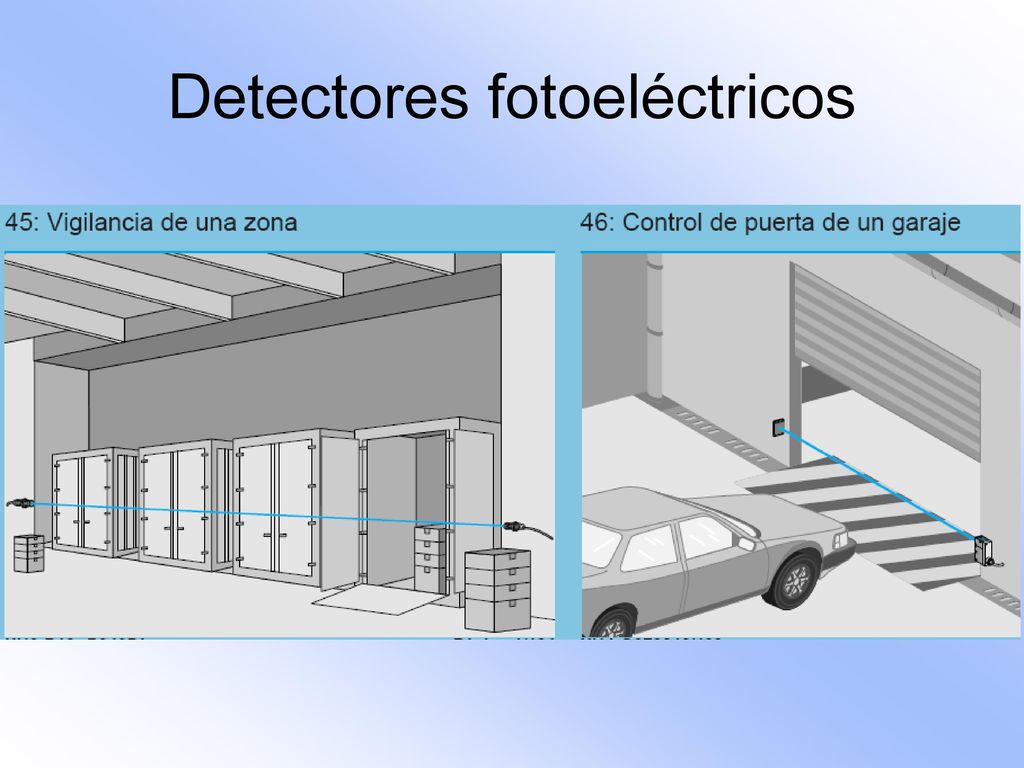

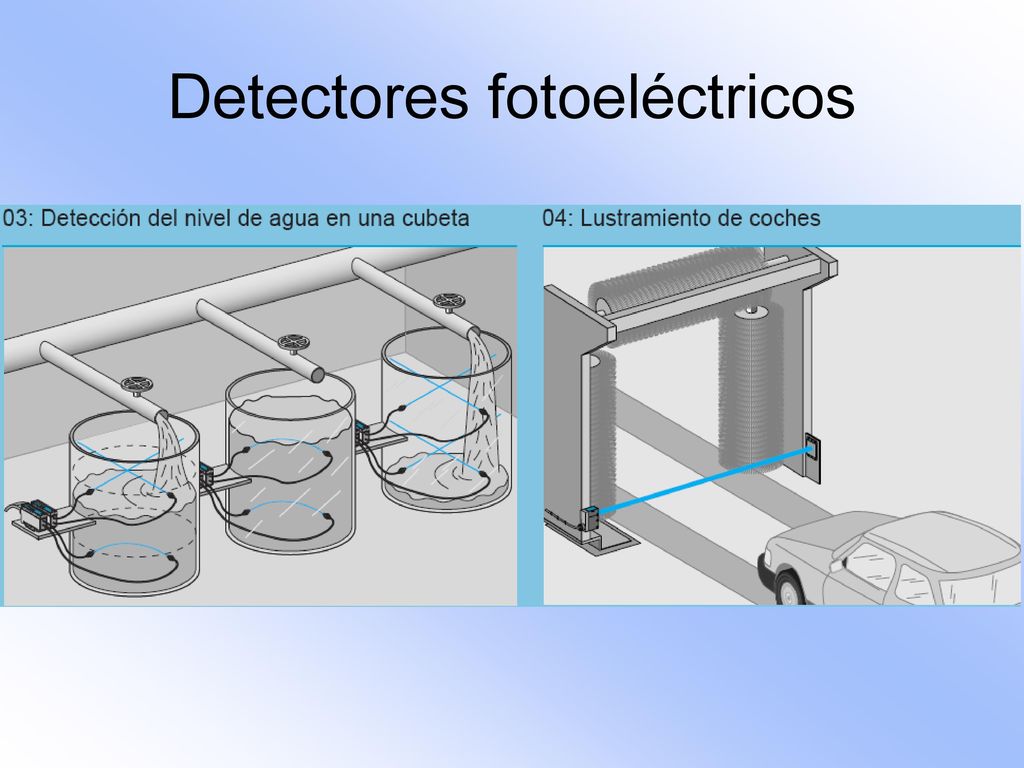

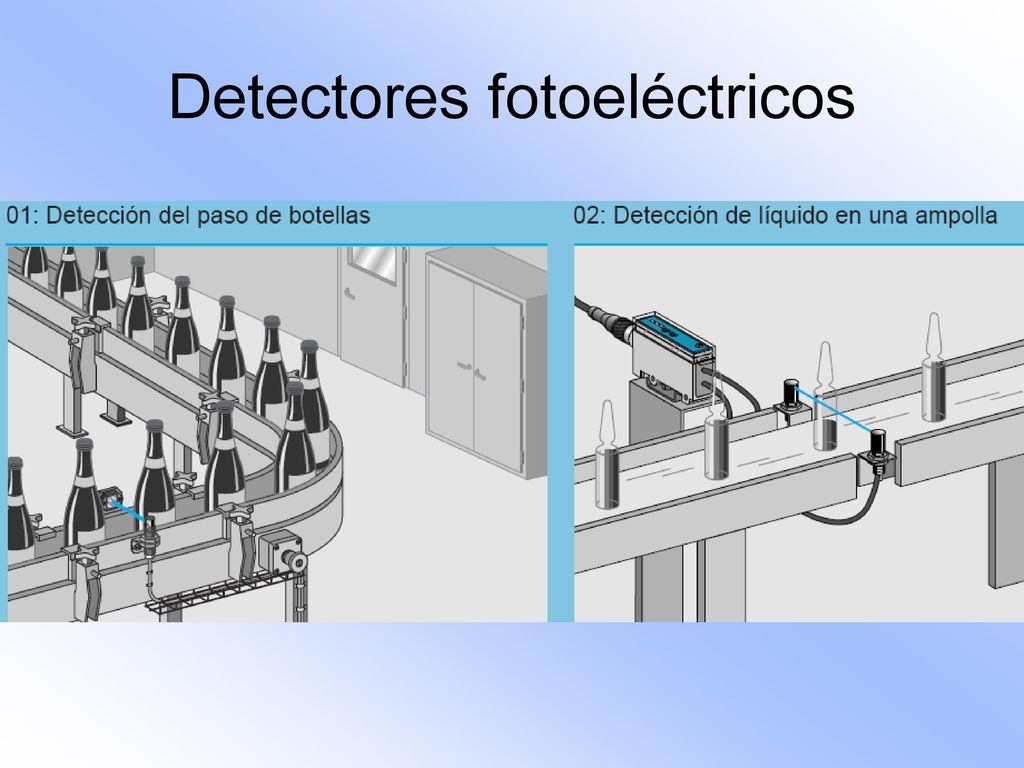

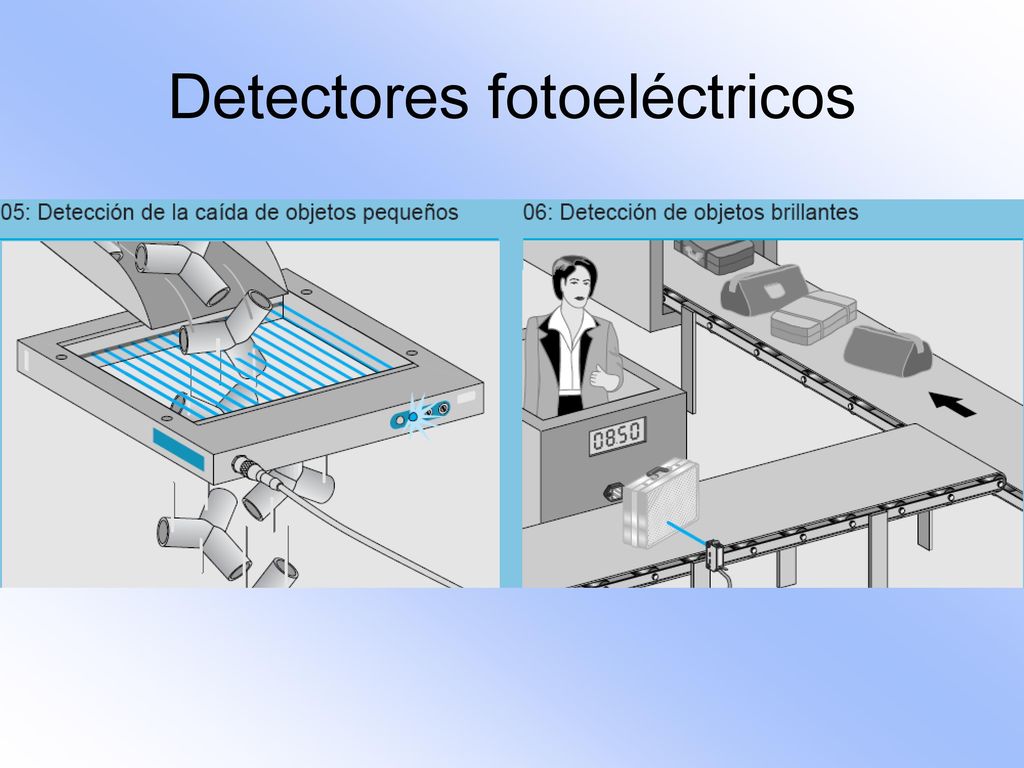

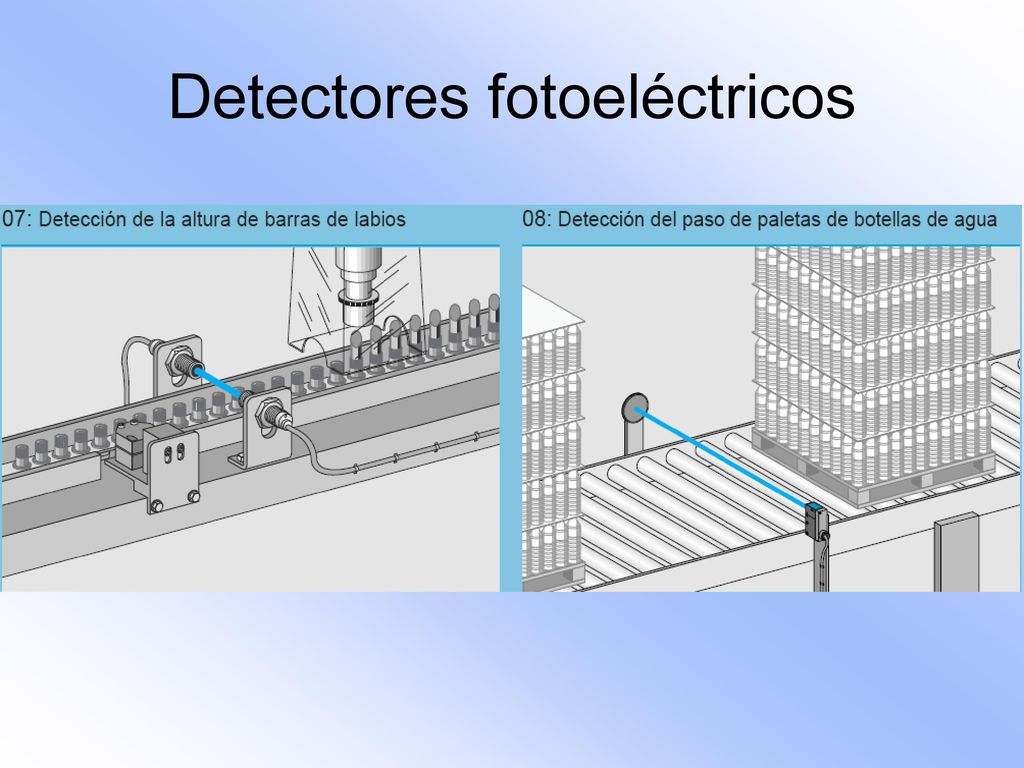

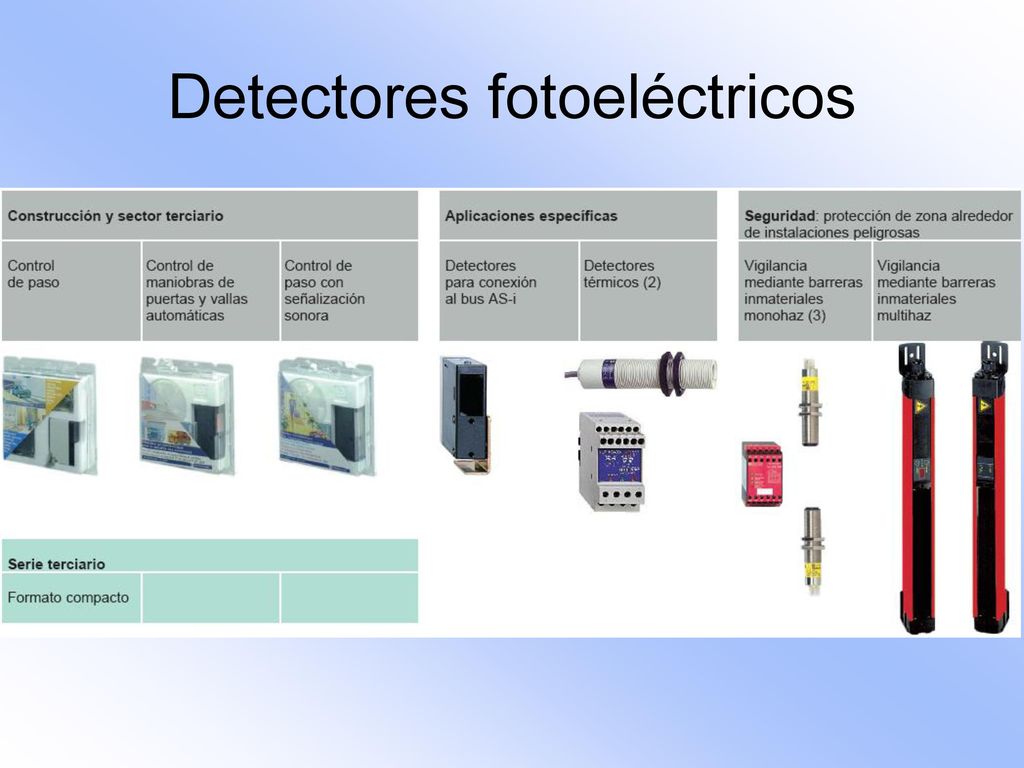

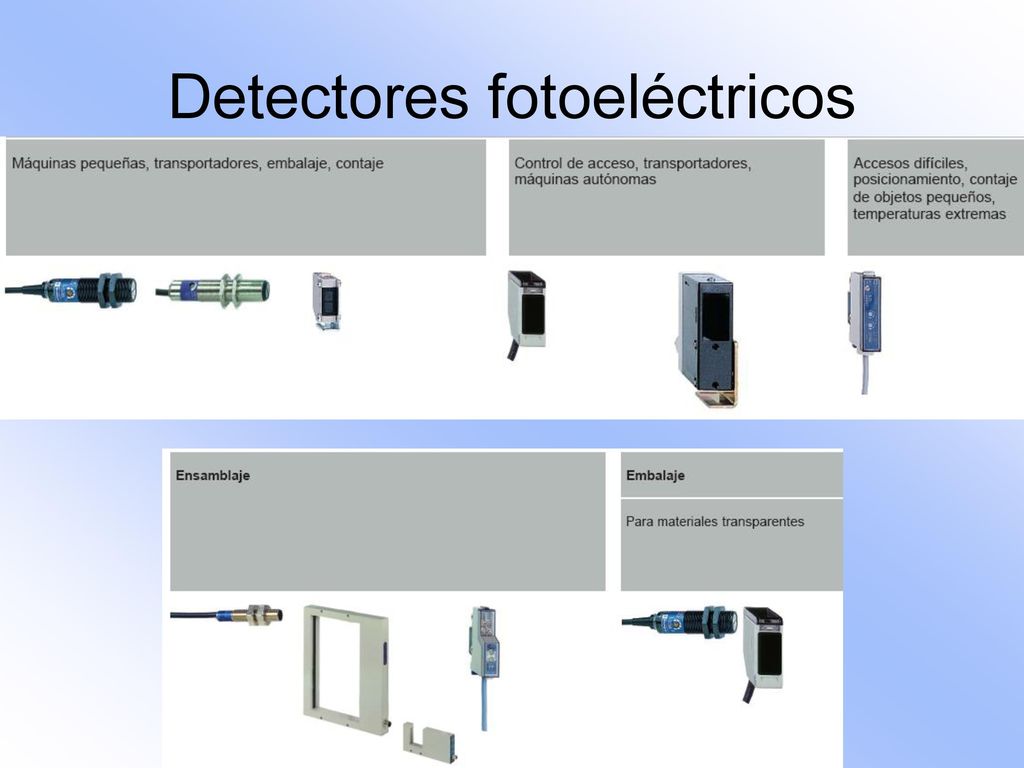

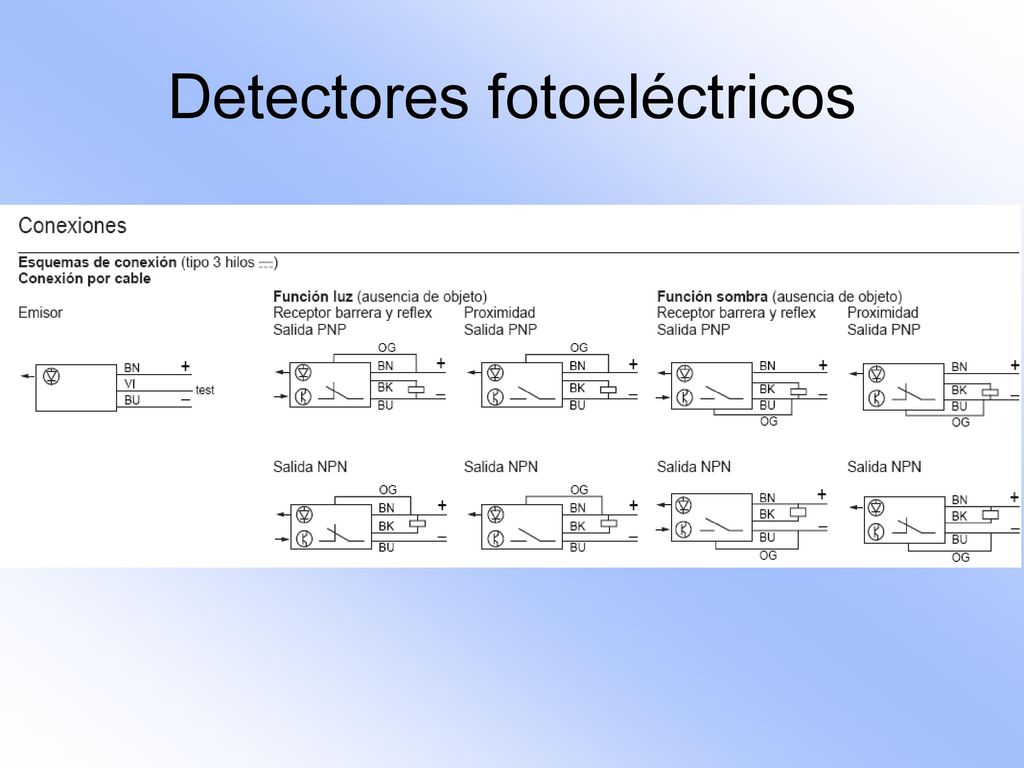

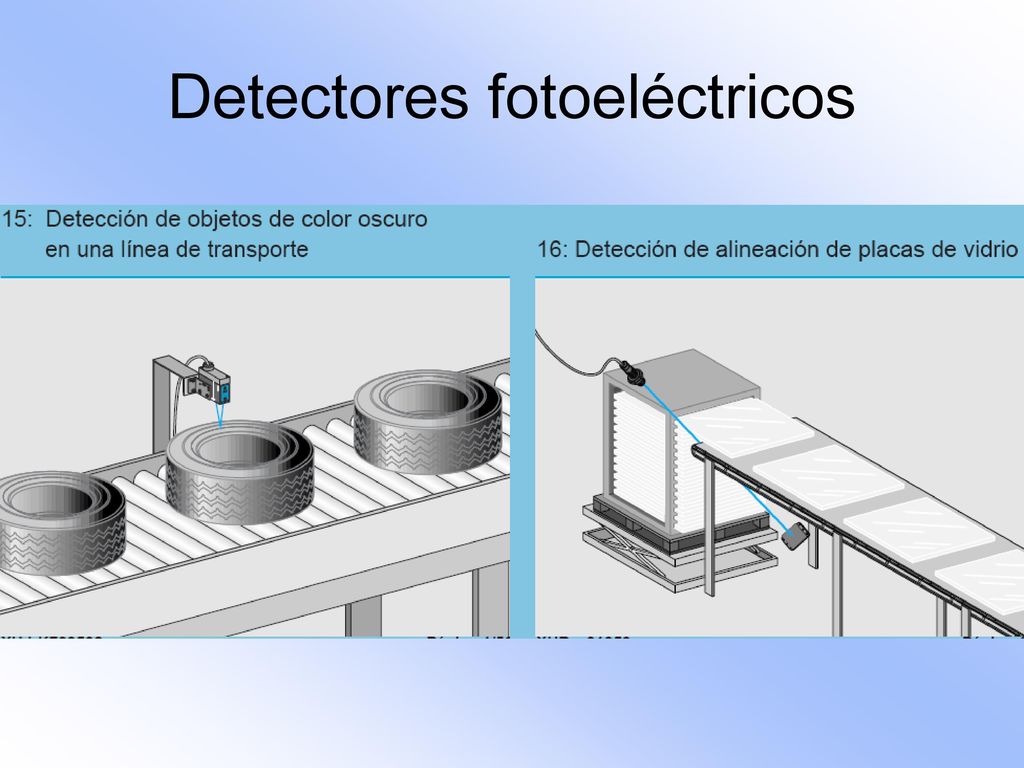

46 Detectores fotoeléctricos

47 Detectores fotoeléctricos

48 Detectores fotoeléctricos

49 Detectores fotoeléctricos

50 Detectores fotoeléctricos

51 Detectores fotoeléctricos

52 Detectores fotoeléctricos

53 Detectores fotoeléctricos

54 Detectores fotoeléctricos

55 Detectores fotoeléctricos

56 Detectores fotoeléctricos

57 Detectores fotoeléctricos

58 Detectores fotoeléctricos

59 Detectores fotoeléctricos

60 Detectores fotoeléctricos

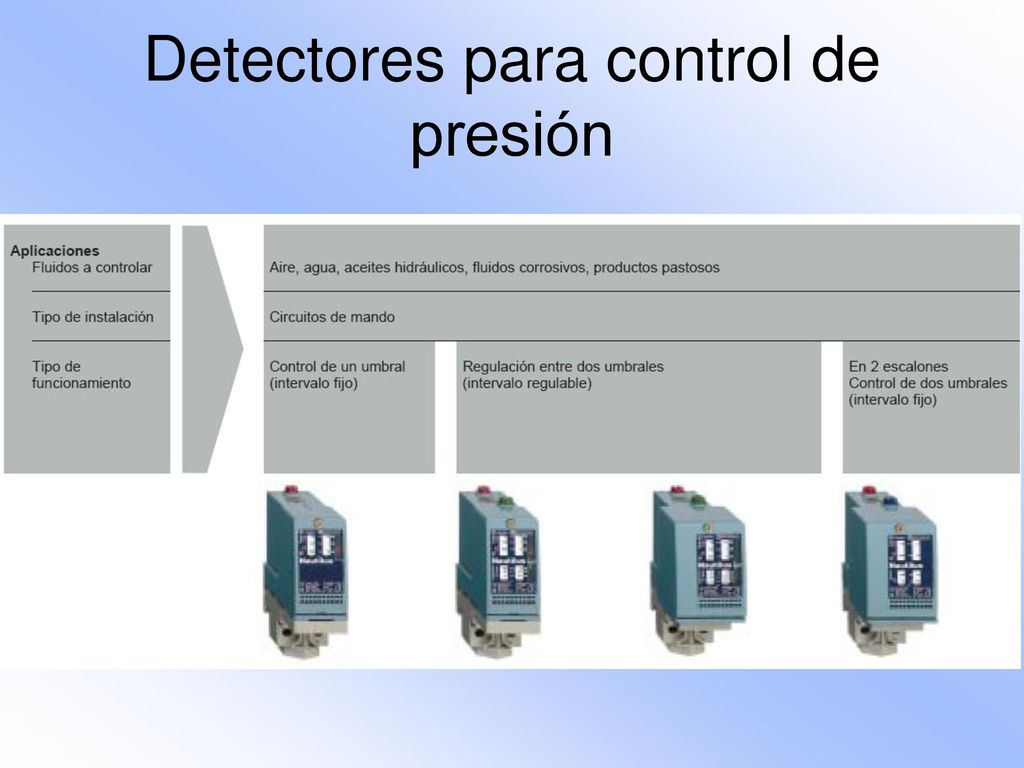

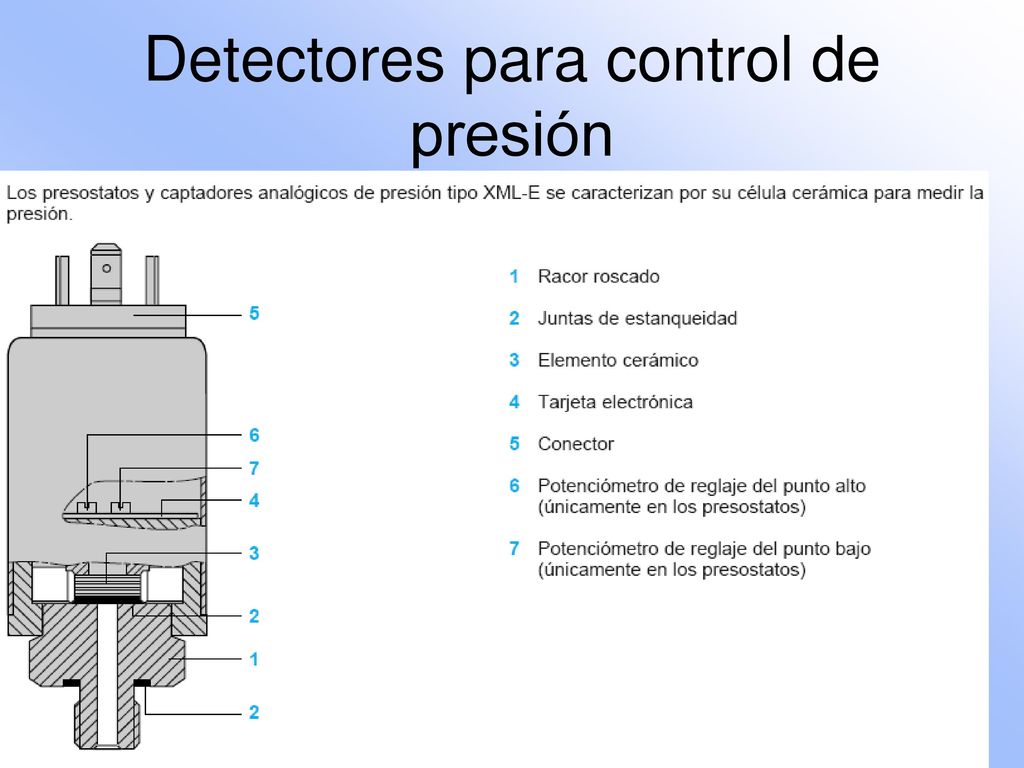

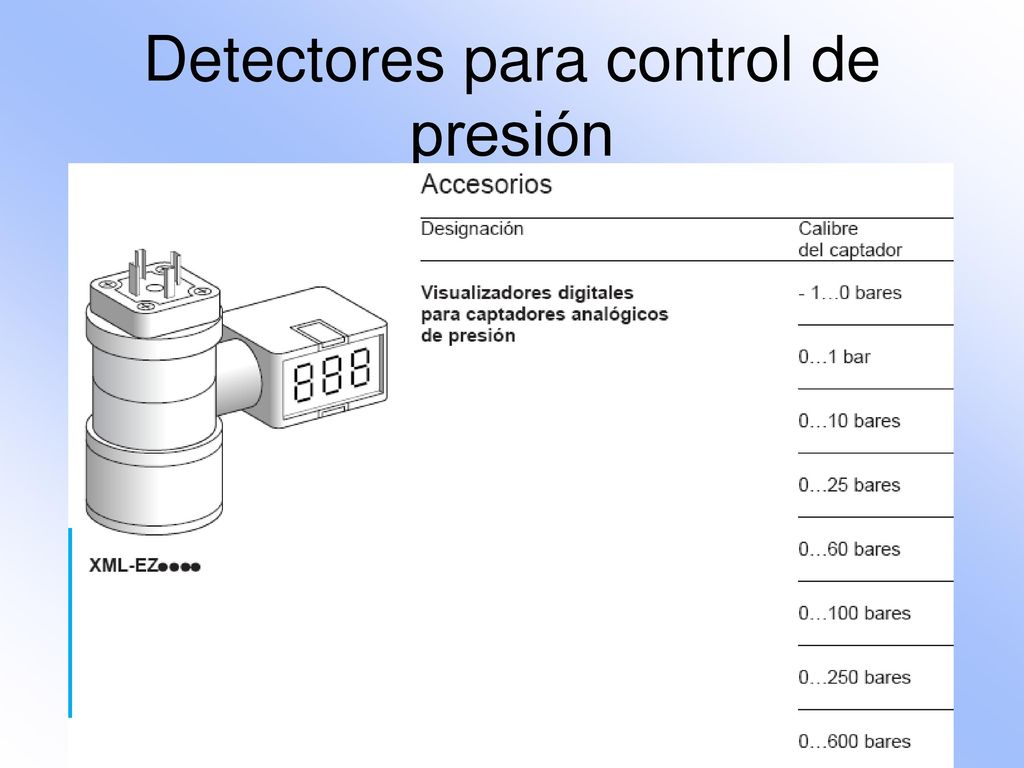

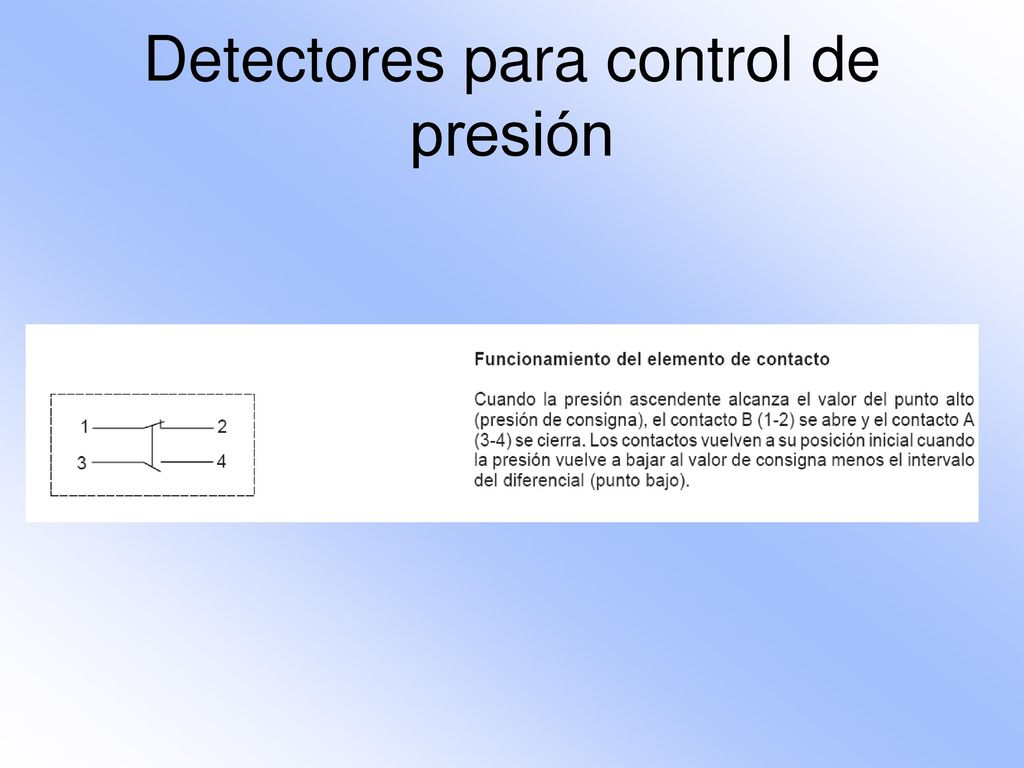

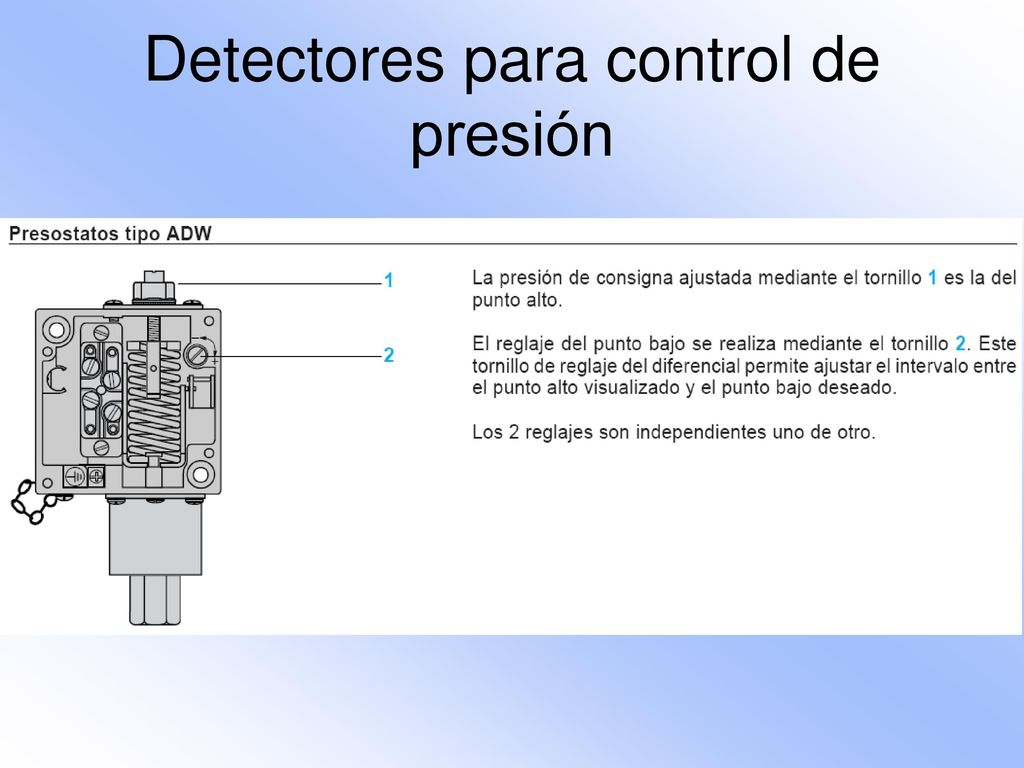

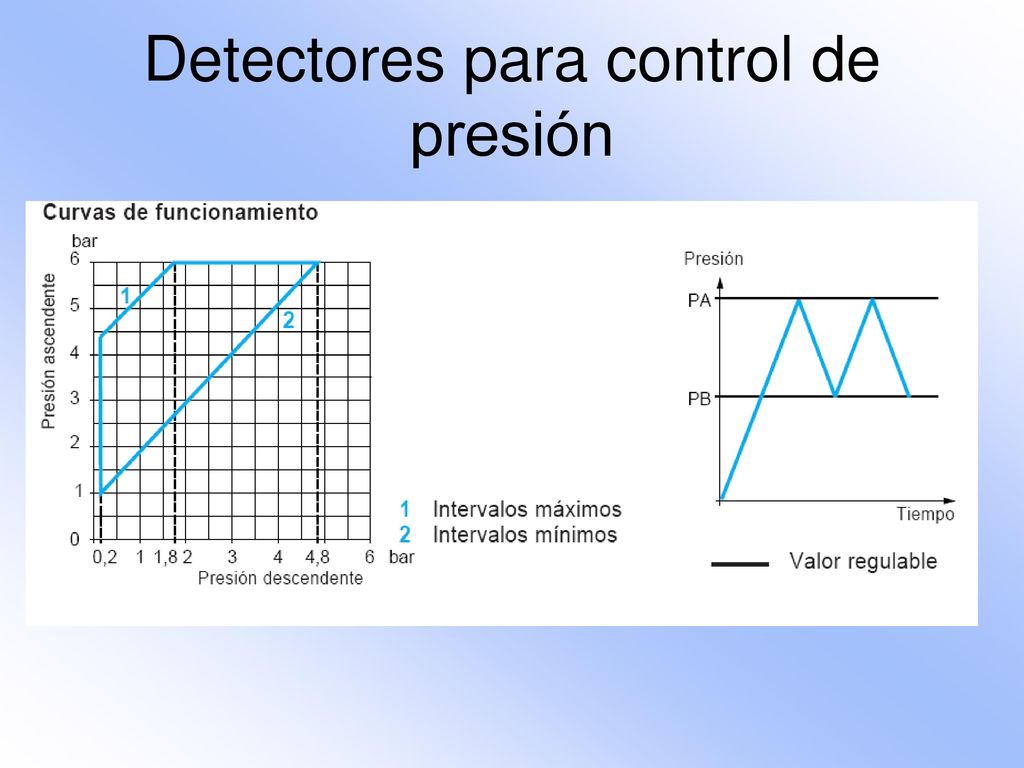

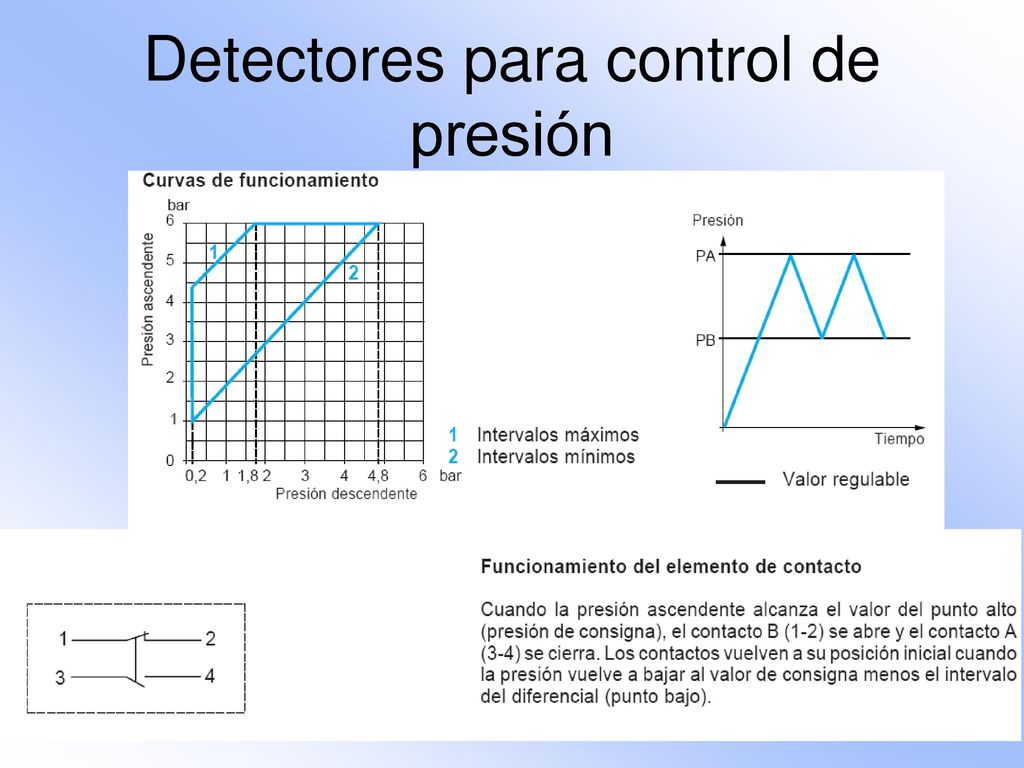

61 Detectores para control de presión

62 Detectores para control de presión

63 Detectores para control de presión

64 Detectores para control de presión

65 Detectores para control de presión

66 Detectores para control de presión

67 Detectores para control de presión

68 Detectores para control de presión

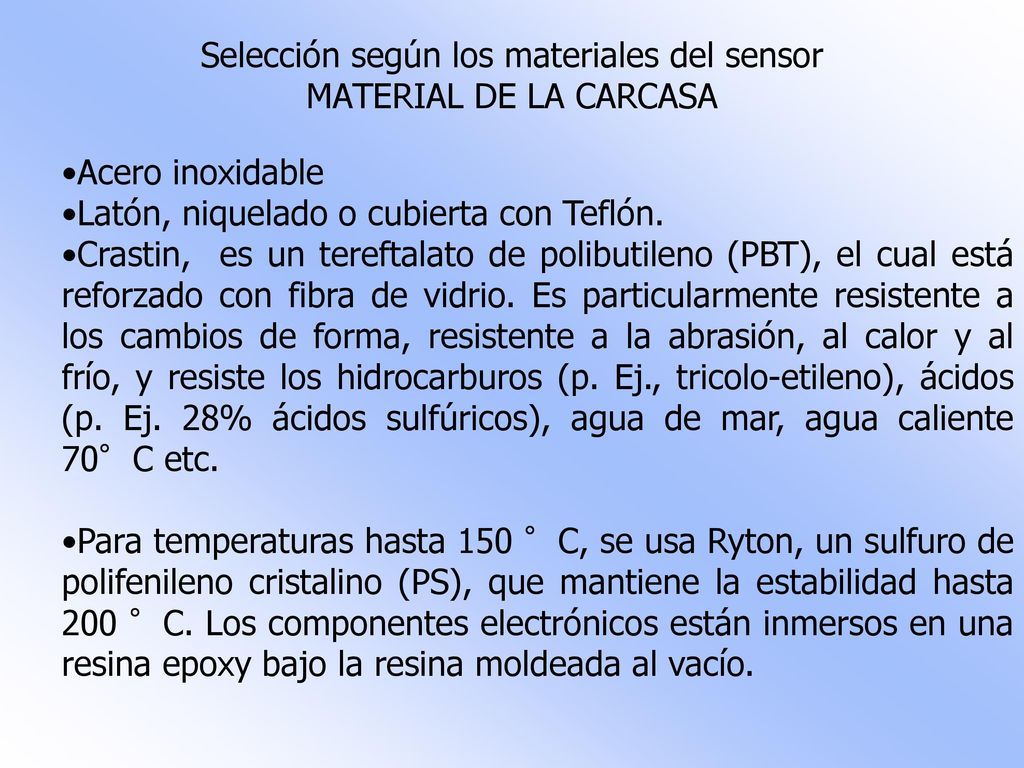

69 Selección según los materiales del sensor MATERIAL DE LA CARCASA
Acero inoxidable Latón, niquelado o cubierta con Teflón. Crastin, es un tereftalato de polibutileno (PBT), el cual está reforzado con fibra de vidrio. Es particularmente resistente a los cambios de forma, resistente a la abrasión, al calor y al frío, y resiste los hidrocarburos (p. Ej., tricolo-etileno), ácidos (p. Ej. 28% ácidos sulfúricos), agua de mar, agua caliente 70°C etc. Para temperaturas hasta 150 °C, se usa Ryton, un sulfuro de polifenileno cristalino (PS), que mantiene la estabilidad hasta 200 °C. Los componentes electrónicos están inmersos en una resina epoxy bajo la resina moldeada al vacío.

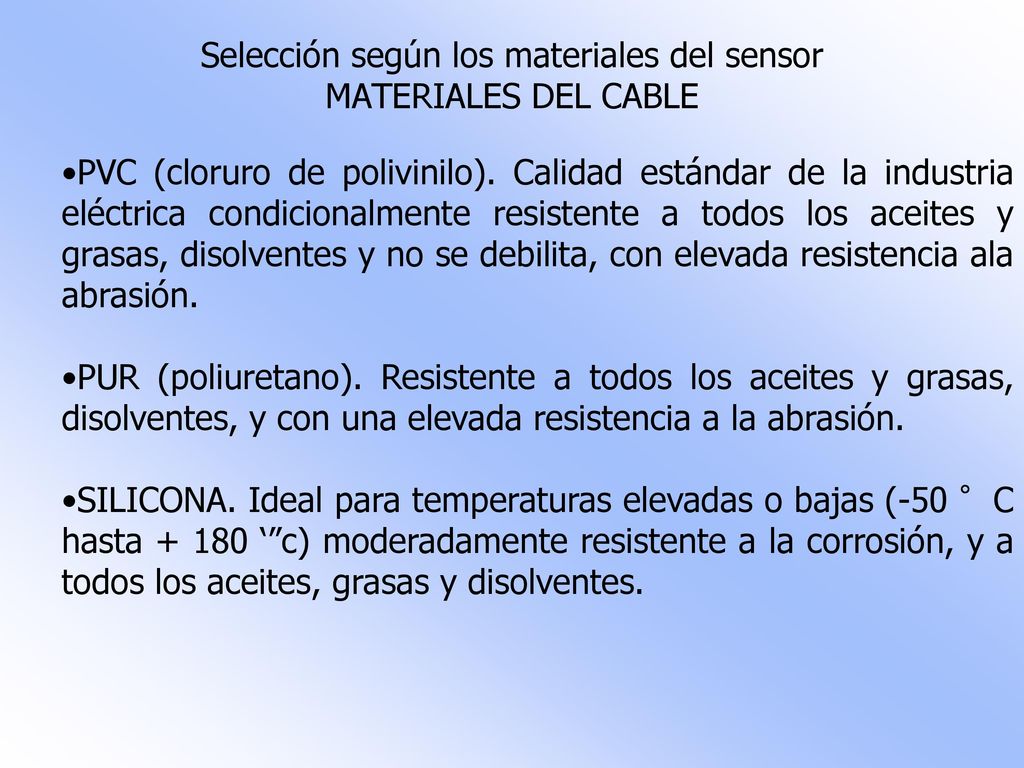

70 Selección según los materiales del sensor MATERIALES DEL CABLE
PVC (cloruro de polivinilo). Calidad estándar de la industria eléctrica condicionalmente resistente a todos los aceites y grasas, disolventes y no se debilita, con elevada resistencia ala abrasión. PUR (poliuretano). Resistente a todos los aceites y grasas, disolventes, y con una elevada resistencia a la abrasión. SILICONA. Ideal para temperaturas elevadas o bajas (-50 °C hasta ‘”c) moderadamente resistente a la corrosión, y a todos los aceites, grasas y disolventes.
