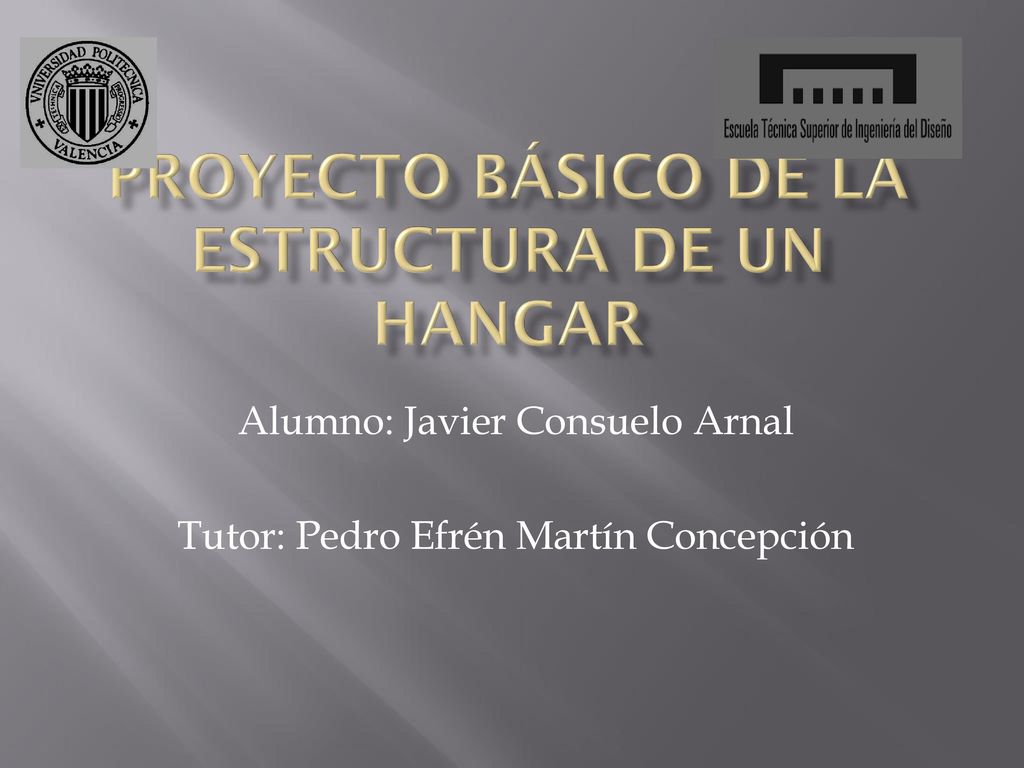

PROYECTO BÁSICO DE LA ESTRUCTURA DE UN HANGAR
Alumno: Javier Consuelo Arnal Tutor: Pedro Efrén Martín Concepción
2

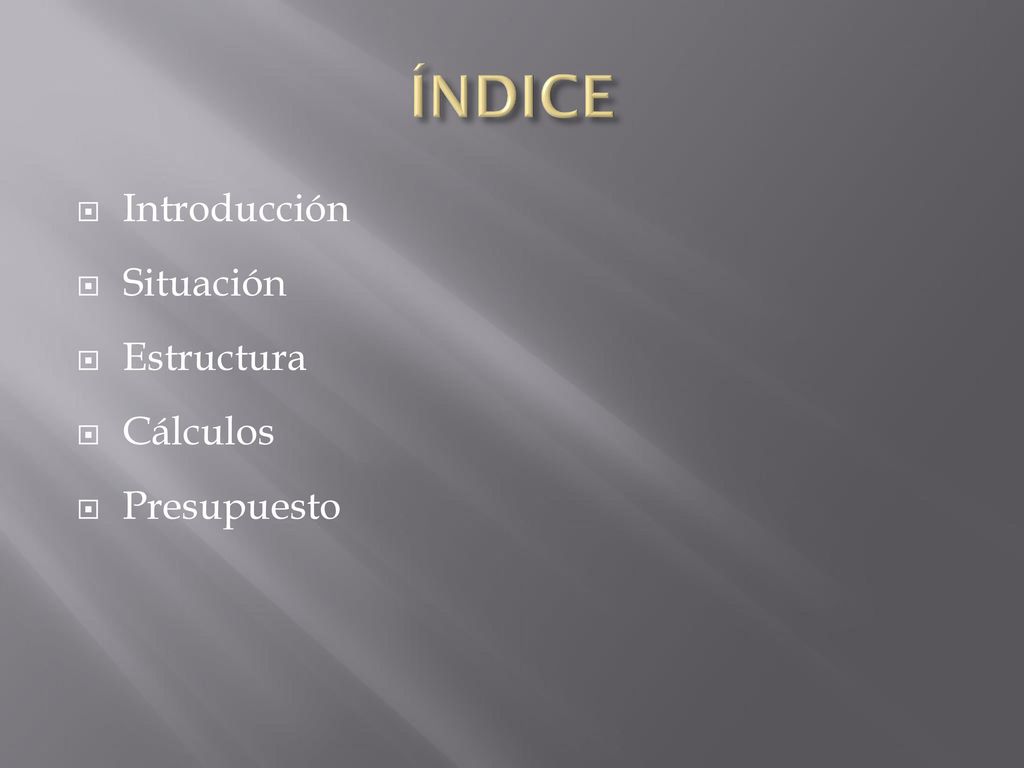

ÍNDICE Introducción Situación Estructura Cálculos Presupuesto
3

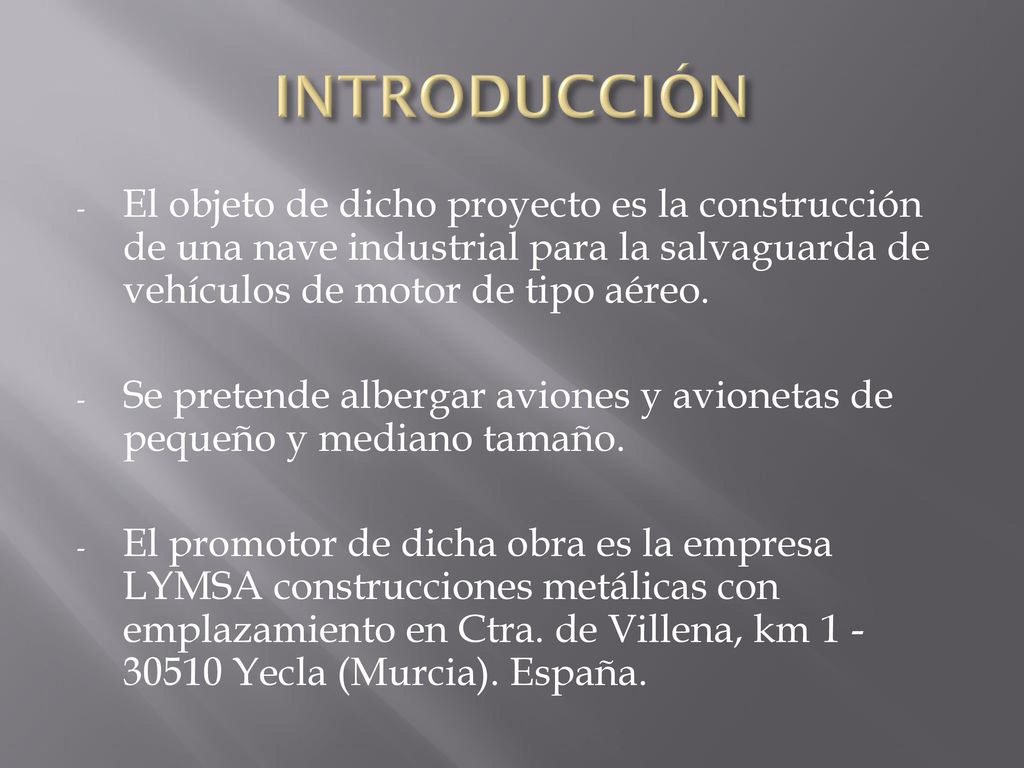

INTRODUCCIÓN El objeto de dicho proyecto es la construcción de una nave industrial para la salvaguarda de vehículos de motor de tipo aéreo. Se pretende albergar aviones y avionetas de pequeño y mediano tamaño. El promotor de dicha obra es la empresa LYMSA construcciones metálicas con emplazamiento en Ctra. de Villena, km Yecla (Murcia). España.
4
SITUACIÓN El hangar estará ubicado en el aeródromo de la localidad de Olocau situada al noroeste de la provincia de Valencia. Carretera CV-25, Olocau.
5

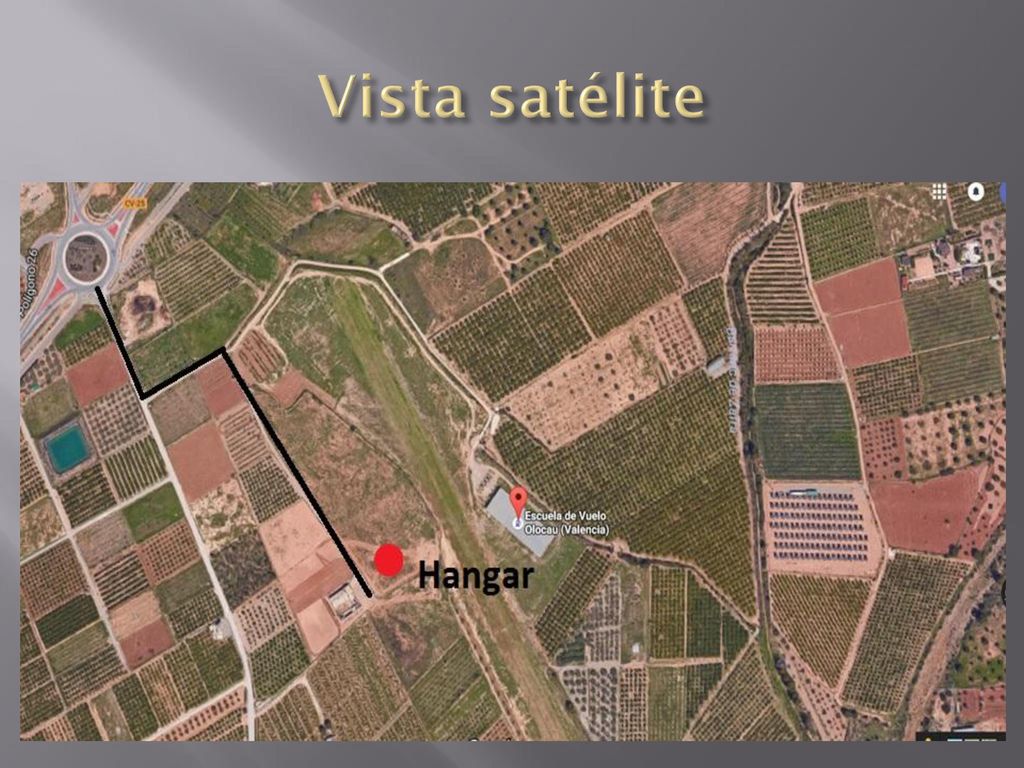

Vista satélite
6

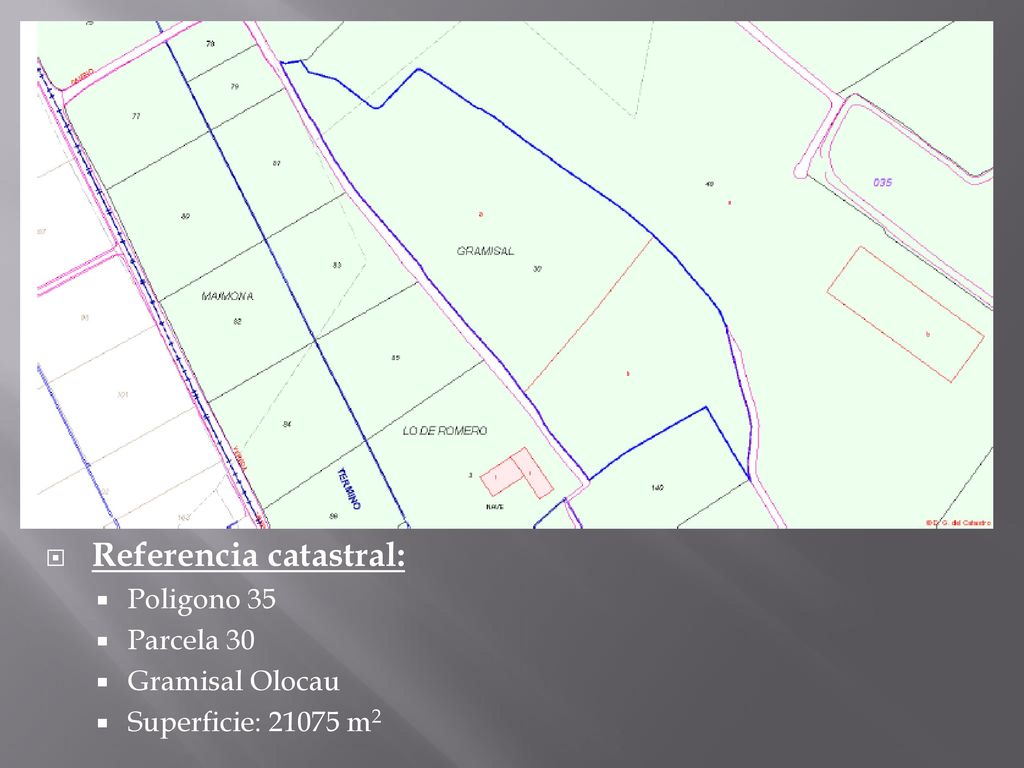

Referencia catastral:
Poligono 35 Parcela 30 Gramisal Olocau Superficie: m2
7

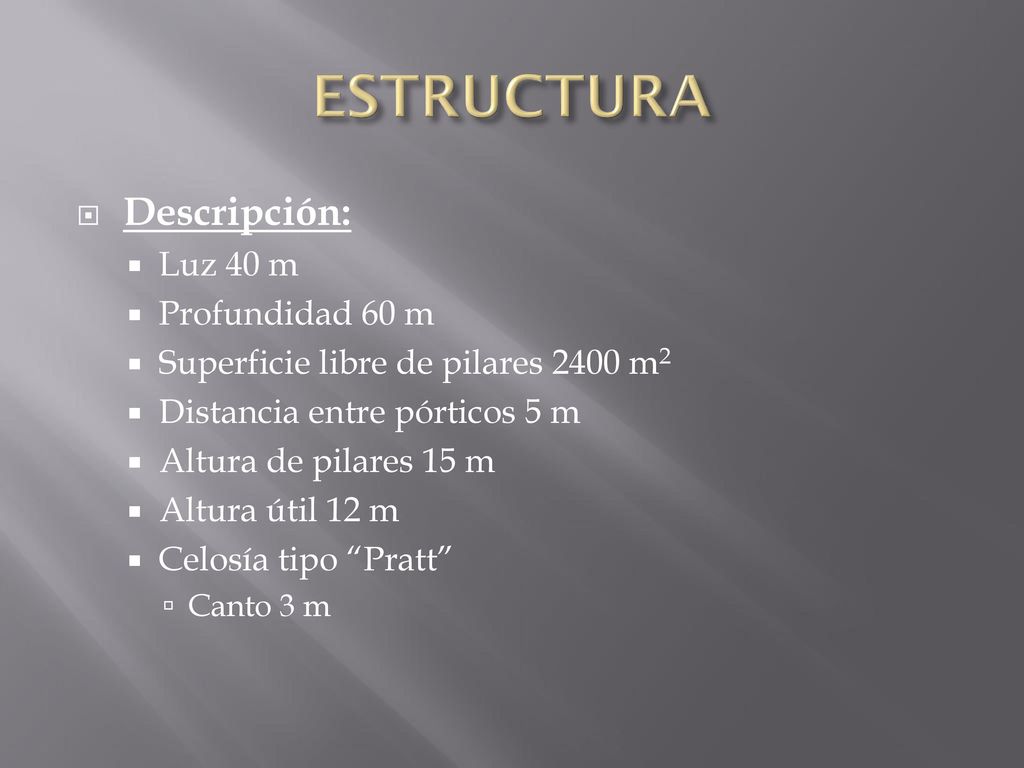

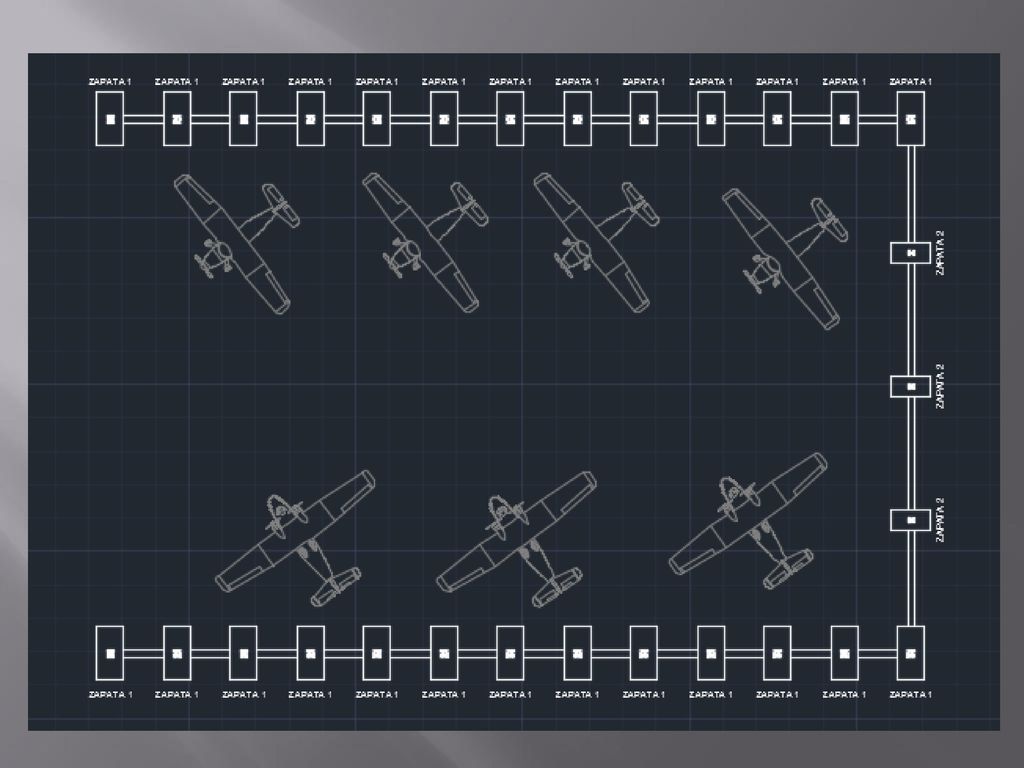

ESTRUCTURA Descripción: Luz 40 m Profundidad 60 m
Superficie libre de pilares 2400 m2 Distancia entre pórticos 5 m Altura de pilares 15 m Altura útil 12 m Celosía tipo “Pratt” Canto 3 m
9

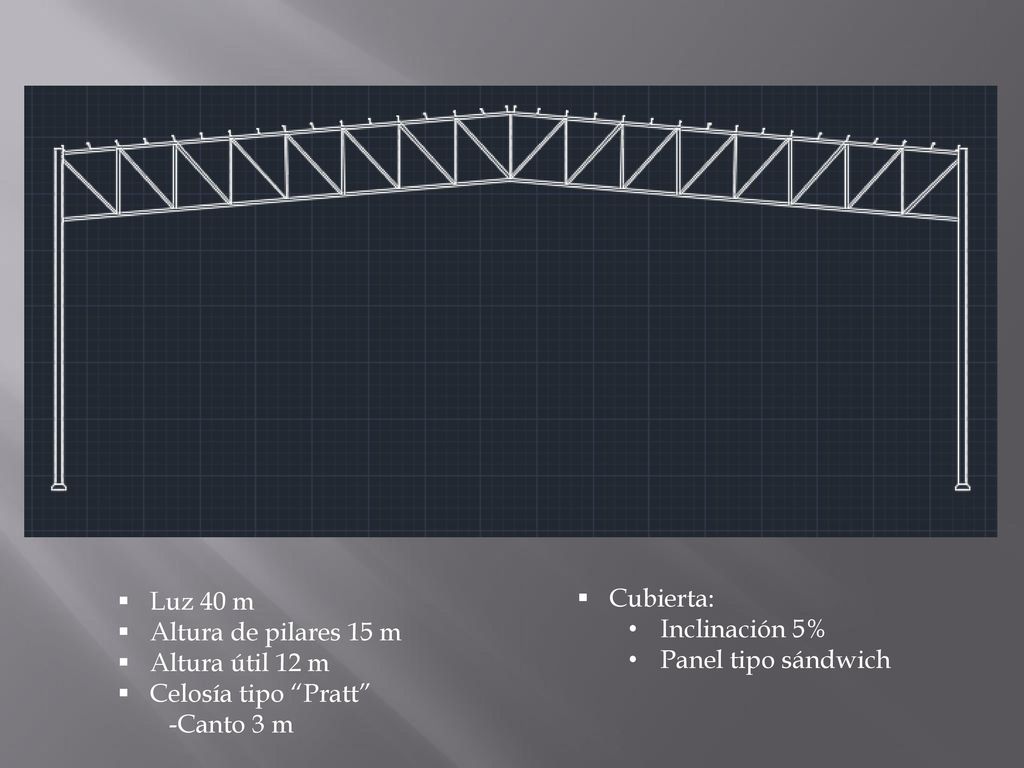

Luz 40 m Altura de pilares 15 m Altura útil 12 m Celosía tipo “Pratt” -Canto 3 m Cubierta: Inclinación 5% Panel tipo sándwich
10

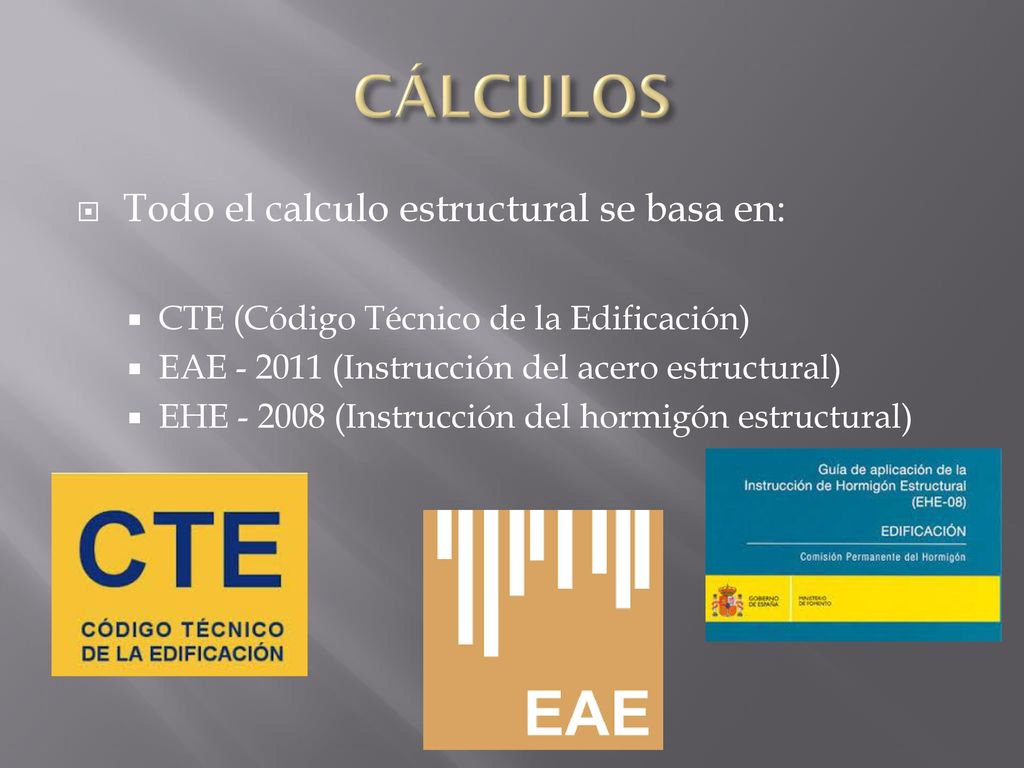

CÁLCULOS Todo el calculo estructural se basa en:
CTE (Código Técnico de la Edificación) EAE (Instrucción del acero estructural) EHE (Instrucción del hormigón estructural)
11

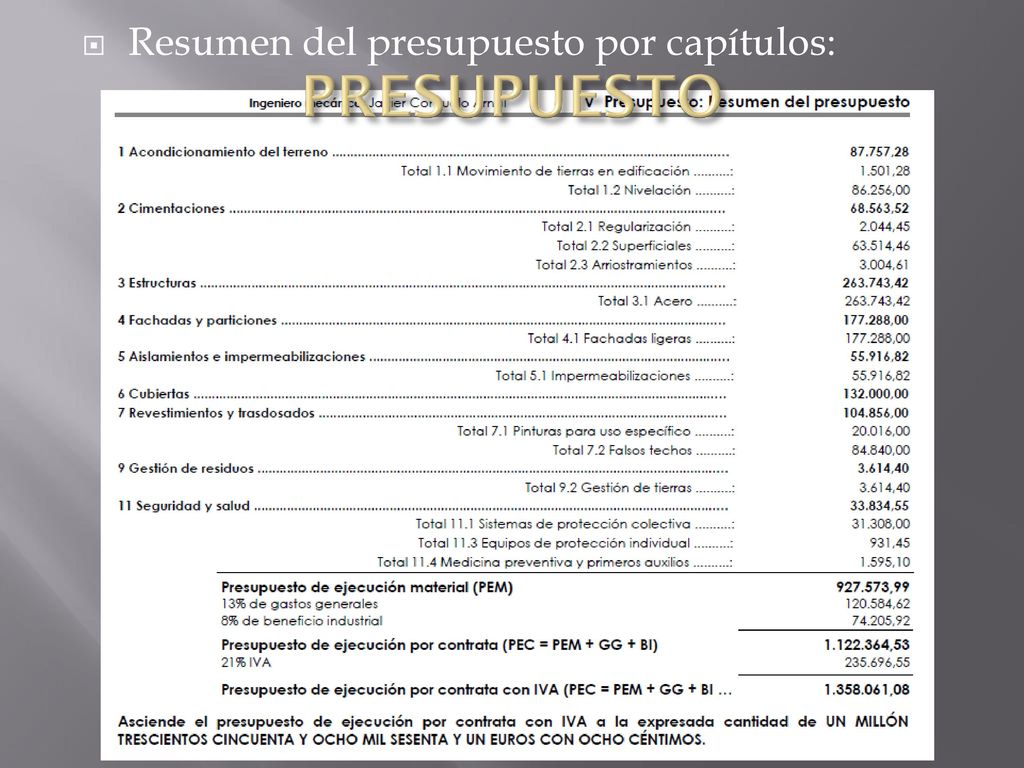

Resumen del presupuesto por capítulos:
12
GRACIAS POR LA ATENCIÓN
